Program vah PFREUNDT pro pásové dopravníky průběžná úspora času a peněz

Transkript

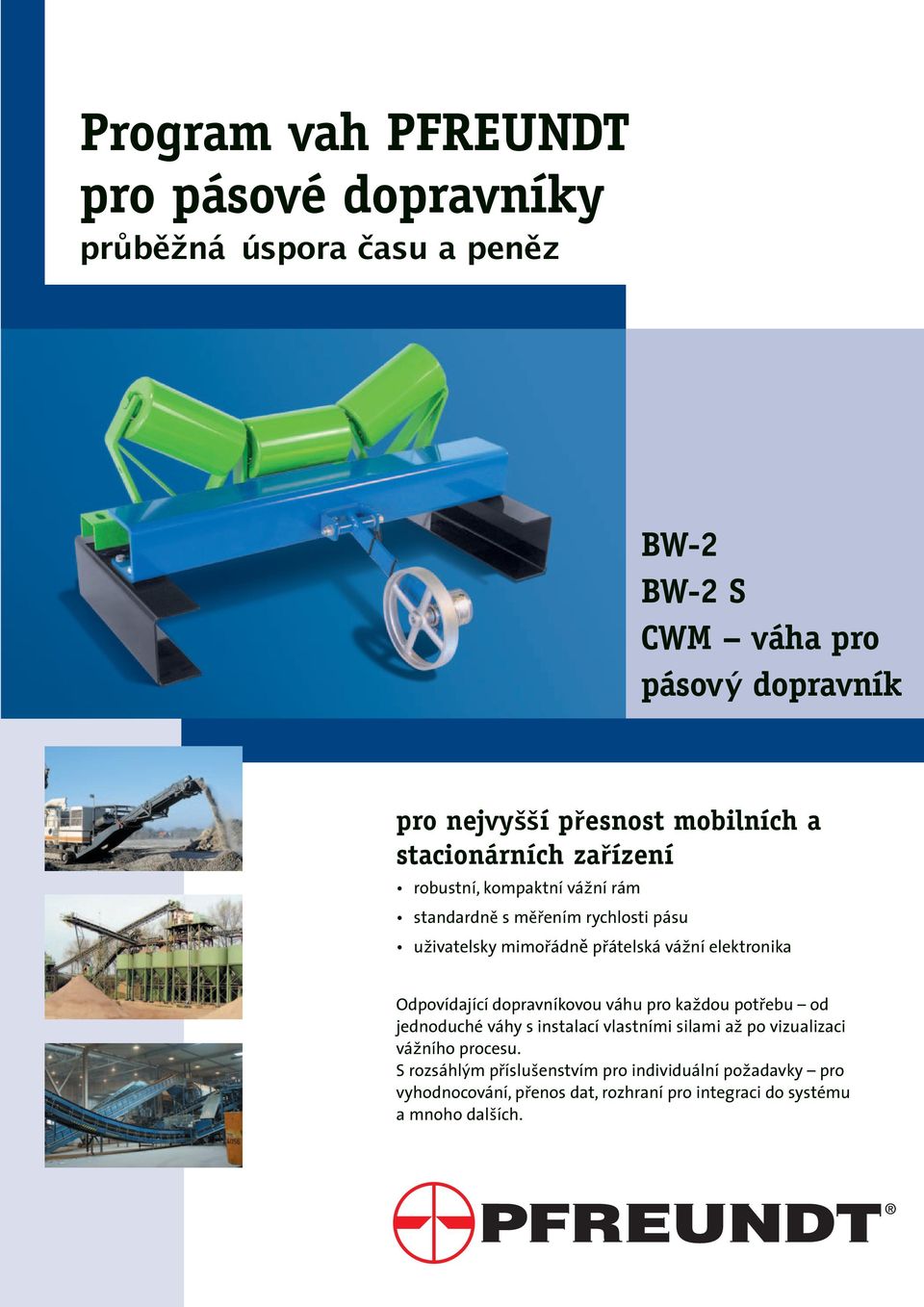

1 Program vah PFREUNDT pro pásové dopravníky průběžná úspora času a peněz BW-2 BW-2 S CWM váha pro pásový dopravník pro nejvyšší přesnost mobilních a stacionárních zařízení robustní, kompaktní vážní rám standardně s měřením rychlosti pásu uživatelsky mimořádně přátelská vážní elektronika Odpovídající dopravníkovou váhu pro každou potřebu od jednoduché váhy s instalací vlastními silami až po vizualizaci vážního procesu. S rozsáhlým příslušenstvím pro individuální požadavky pro vyhodnocování, přenos dat, rozhraní pro integraci do systému a mnoho dalších.

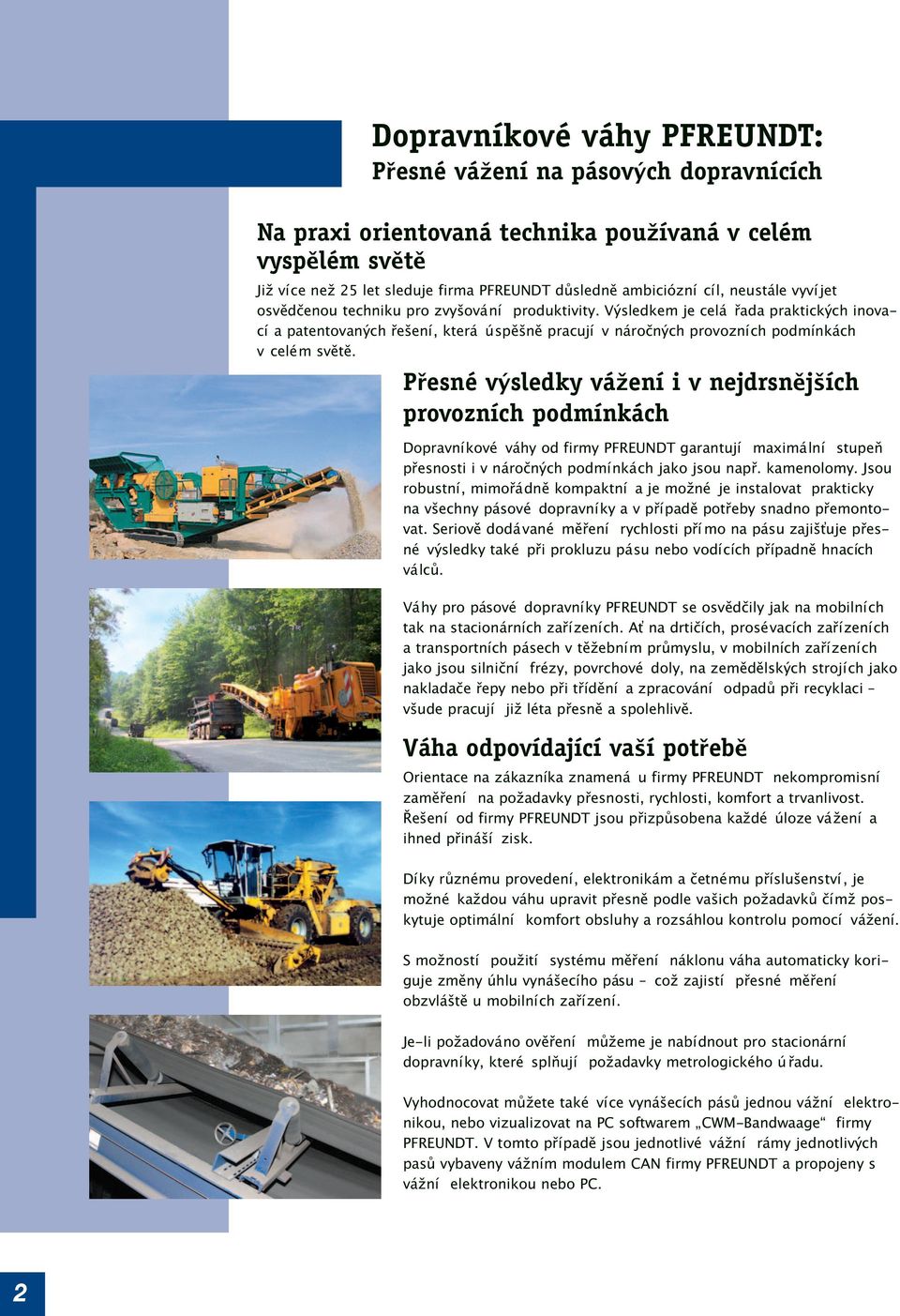

2 Dopravníkové váhy PFREUNDT: Přesné vážení na pásových dopravnících Na praxi orientovaná technika používaná v celém vyspělém světě Již více než 25 let sleduje firma PFREUNDT důsledně ambiciózní cíl, neustále vyví jet osvědčenou techniku pro zvyšování produktivity. Výsledkem je celá řada praktických inovací a patentovaných řešení, která úspěšně pracují v náročných provozních podmínkách v celém světě. Přesné výsledky vážení i v nejdrsnějších provozních podmínkách Dopravníkové váhy od firmy PFREUNDT garantují maximální stupeň přesnosti i v náročných podmínkách jako jsou např. kamenolomy. Jsou robustní, mimořádně kompaktní a je možné je instalovat prakticky na všechny pásové dopravníky a v případě potřeby snadno přemontovat. Seriově dodá vané měření rychlosti pří mo na pásu zajiš uje přesné výsledky také při prokluzu pásu nebo vodících případně hnacích válců. Váhy pro pásové dopravníky PFREUNDT se osvědčily jak na mobilních tak na stacionárních zařízeních. A na drtičích, prosévacích zařízeních a transportních pásech v těžebním průmyslu, v mobilních zařízeních jako jsou silniční frézy, povrchové doly, na zemědělských strojích jako nakladače řepy nebo při třídění a zpracování odpadů při recyklaci všude pracují již léta přesně a spolehlivě. Váha odpovídající vaší potřebě Orientace na zákazníka znamená u firmy PFREUNDT nekompromisní zaměření na požadavky přesnosti, rychlosti, komfort a trvanlivost. Řešení od firmy PFREUNDT jsou přizpůsobena každé úloze vážení a ihned přináší zisk. Díky různému provedení, elektronikám a četnému příslušenství, je možné každou váhu upravit přesně podle vašich požadavků čímž poskytuje optimální komfort obsluhy a rozsáhlou kontrolu pomocí vážení. S možností použití systému měření náklonu váha automaticky koriguje změny úhlu vynášecího pásu což zajistí přesné měření obzvláště u mobilních zařízení. Je-li požadováno ověření můžeme je nabídnout pro stacionární dopravníky, které splňují požadavky metrologického ú řadu. Vyhodnocovat můžete také více vynášecích pásů jednou vážní elektronikou, nebo vizualizovat na PC softwarem CWM-Bandwaage firmy PFREUNDT. V tomto případě jsou jednotlivé vážní rámy jednotlivých pasů vybaveny vážním modulem CAN firmy PFREUNDT a propojeny s vážní elektronikou nebo PC.

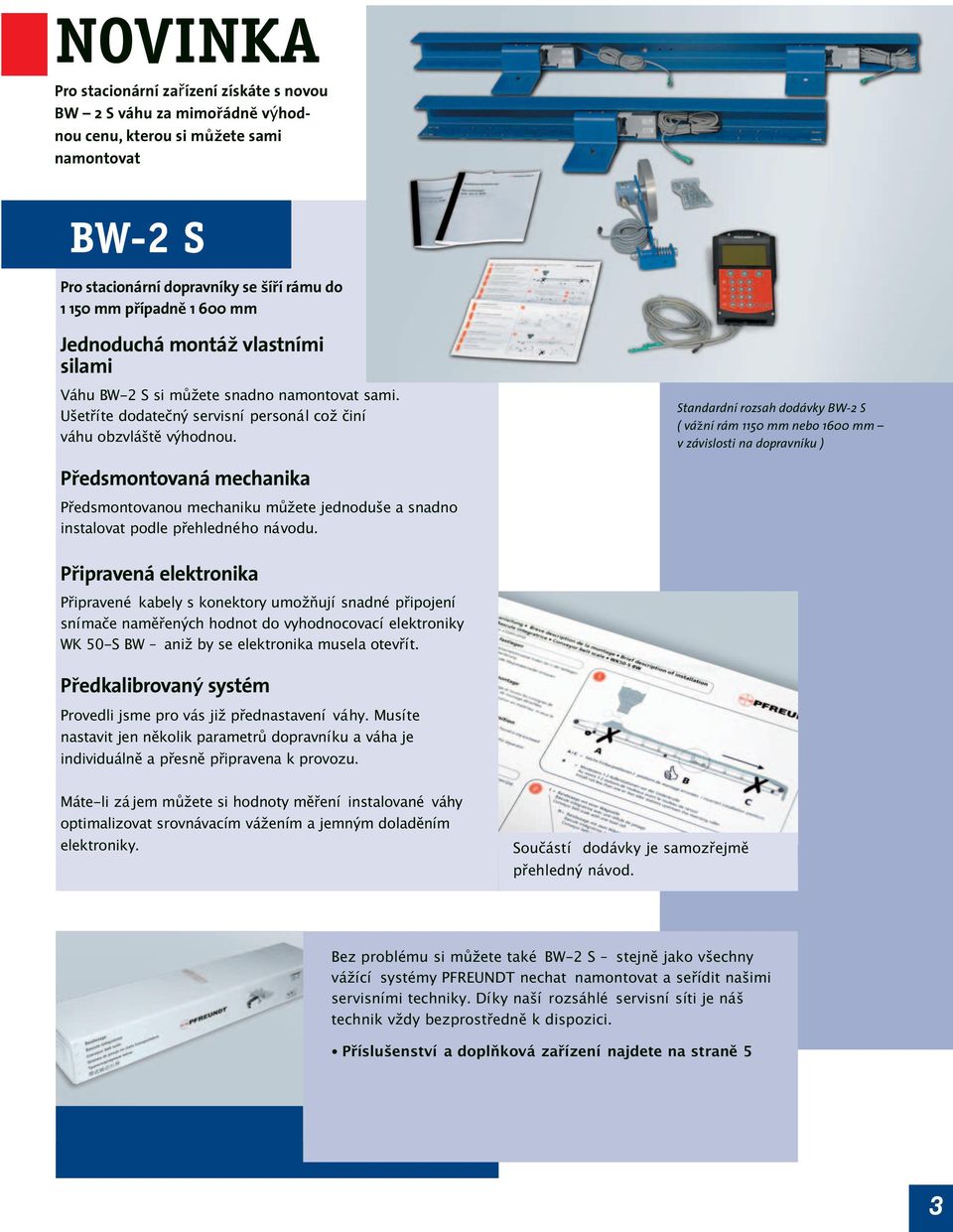

3 NOVINKA Pro stacionární zařízení získáte s novou BW 2 S váhu za mimořádně výhodnou cenu, kterou si můžete sami namontovat Pro stacionární dopravníky se šíří rámu do mm případně mm Jednoduchá montáž vlastními silami Váhu BW-2 S si můžete snadno namontovat sami. Ušetříte dodatečný servisní personál což činí váhu obzvláště výhodnou. Standardní rozsah dodávky BW-2 S ( vážní rám 1150 mm nebo 1600 mm v závislosti na dopravníku ) Předsmontovaná mechanika Předsmontovanou mechaniku můžete jednoduše a snadno instalovat podle přehledného návodu. Připravená elektronika Připravené kabely s konektory umožňují snadné připojení snímače naměřených hodnot do vyhodnocovací elektroniky WK 50-S BW aniž by se elektronika musela otevřít. Předkalibrovaný systém Provedli jsme pro vás již přednastavení váhy. Musíte nastavit jen několik parametrů dopravníku a váha je individuálně a přesně připravena k provozu. Máte-li zá jem můžete si hodnoty měření instalované váhy optimalizovat srovnávacím vážením a jemným doladěním elektroniky. Součástí dodávky je samozřejmě přehledný návod. Bez problému si můžete také BW-2 S stejně jako všechny vážící systémy PFREUNDT nechat namontovat a seřídit našimi servisními techniky. Díky naší rozsáhlé servisní síti je náš technik vždy bezprostředně k dispozici. Příslušenství a doplňková zařízení najdete na straně 5

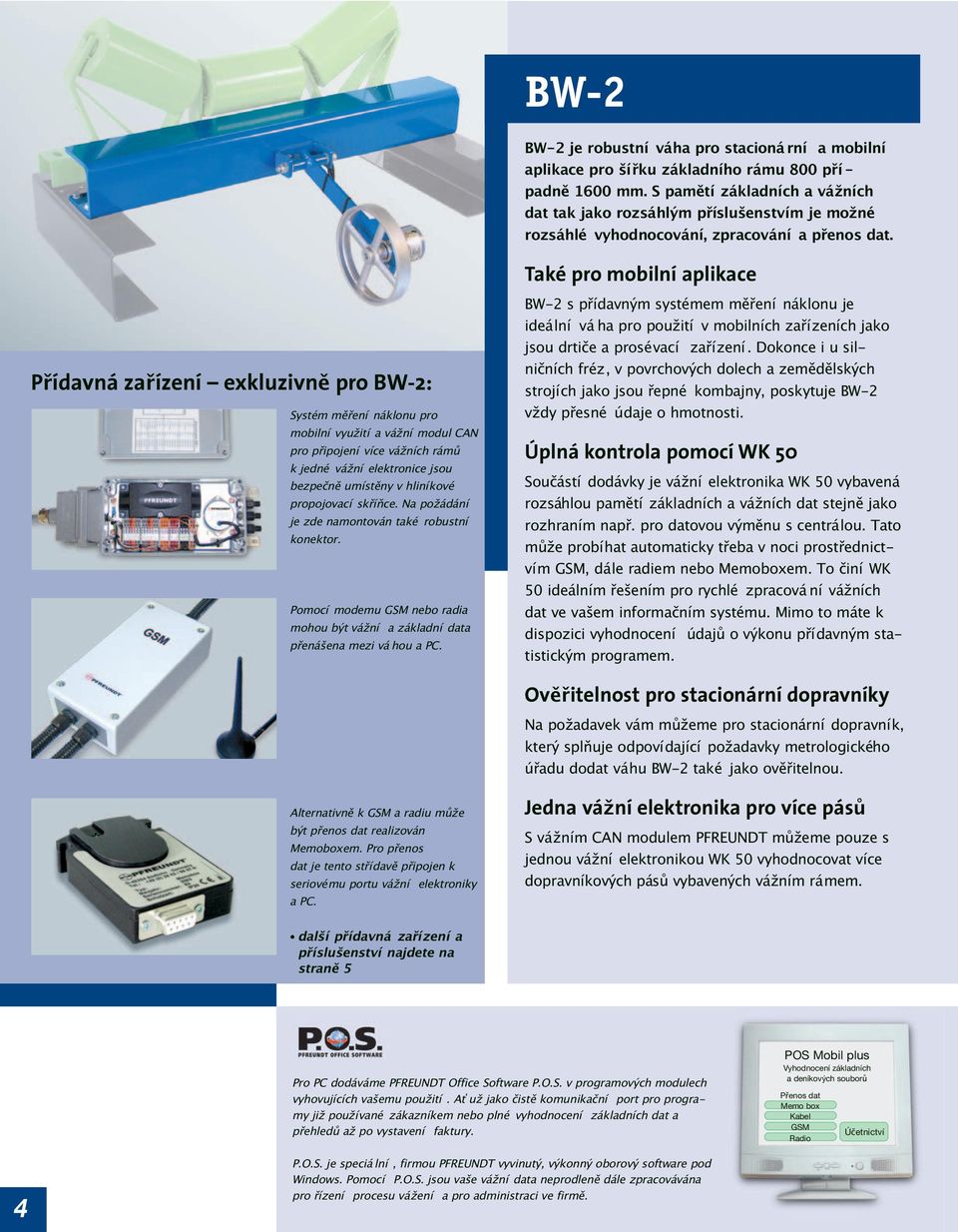

4 BW-2 je robustní váha pro stacioná rní a mobilní aplikace pro šířku základního rámu 800 pří - padně 1600 mm. S pamětí základních a vážních dat tak jako rozsáhlým příslušenstvím je možné rozsáhlé vyhodnocování, zpracování a přenos dat. Také pro mobilní aplikace Přídavná zařízení exkluzivně pro BW-2: Systém měření náklonu pro mobilní využití a vážní modul CAN pro připojení více vážních rámů k jedné vážní elektronice jsou bezpečně umístěny v hliníkové propojovací skříňce. Na požádání je zde namontován také robustní konektor. Pomocí modemu GSM nebo radia mohou být vážní a základní data přenášena mezi vá hou a PC. BW-2 s přídavným systémem měření náklonu je ideální vá ha pro použití v mobilních zařízeních jako jsou drtiče a prosévací zařízení. Dokonce i u silničních fréz, v povrchových dolech a zemědělských strojích jako jsou řepné kombajny, poskytuje BW-2 vždy přesné údaje o hmotnosti. Úplná kontrola pomocí WK 50 Součástí dodávky je vážní elektronika WK 50 vybavená rozsáhlou pamětí základních a vážních dat stejně jako rozhraním např. pro datovou výměnu s centrálou. Tato může probíhat automaticky třeba v noci prostřednictvím GSM, dále radiem nebo Memoboxem. To činí WK 50 ideálním řešením pro rychlé zpracová ní vážních dat ve vašem informačním systému. Mimo to máte k dispozici vyhodnocení údajů o výkonu přídavným statistickým programem. Ověřitelnost pro stacionární dopravníky Na požadavek vám můžeme pro stacionární dopravník, který splňuje odpovídající požadavky metrologického úřadu dodat váhu BW-2 také jako ověřitelnou. Alternativně k GSM a radiu může být přenos dat realizován Memoboxem. Pro přenos dat je tento střídavě připojen k seriovému portu vážní elektroniky a PC. Jedna vážní elektronika pro více pásů S vážním CAN modulem PFREUNDT můžeme pouze s jednou vážní elektronikou WK 50 vyhodnocovat více dopravníkových pásů vybavených vážním rámem. další přídavná zařízení a příslušenství najdete na straně 5 Pro PC dodáváme PFREUNDT Office Software P.O.S. v programových modulech vyhovujících vašemu použití. A už jako čistě komunikační port pro programy již používané zákazníkem nebo plné vyhodnocení základních dat a přehledů až po vystavení faktury. POS Mobil plus Vyhodnocení základních a deníkových souborů Přenos dat Memo box Kabel GSM Radio Účetnictví P.O.S. je speciá lní, firmou PFREUNDT vyvinutý, výkonný oborový software pod Windows. Pomocí P.O.S. jsou vaše vážní data neprodleně dále zpracovávána pro řízení procesu vážení a pro administraci ve firmě.

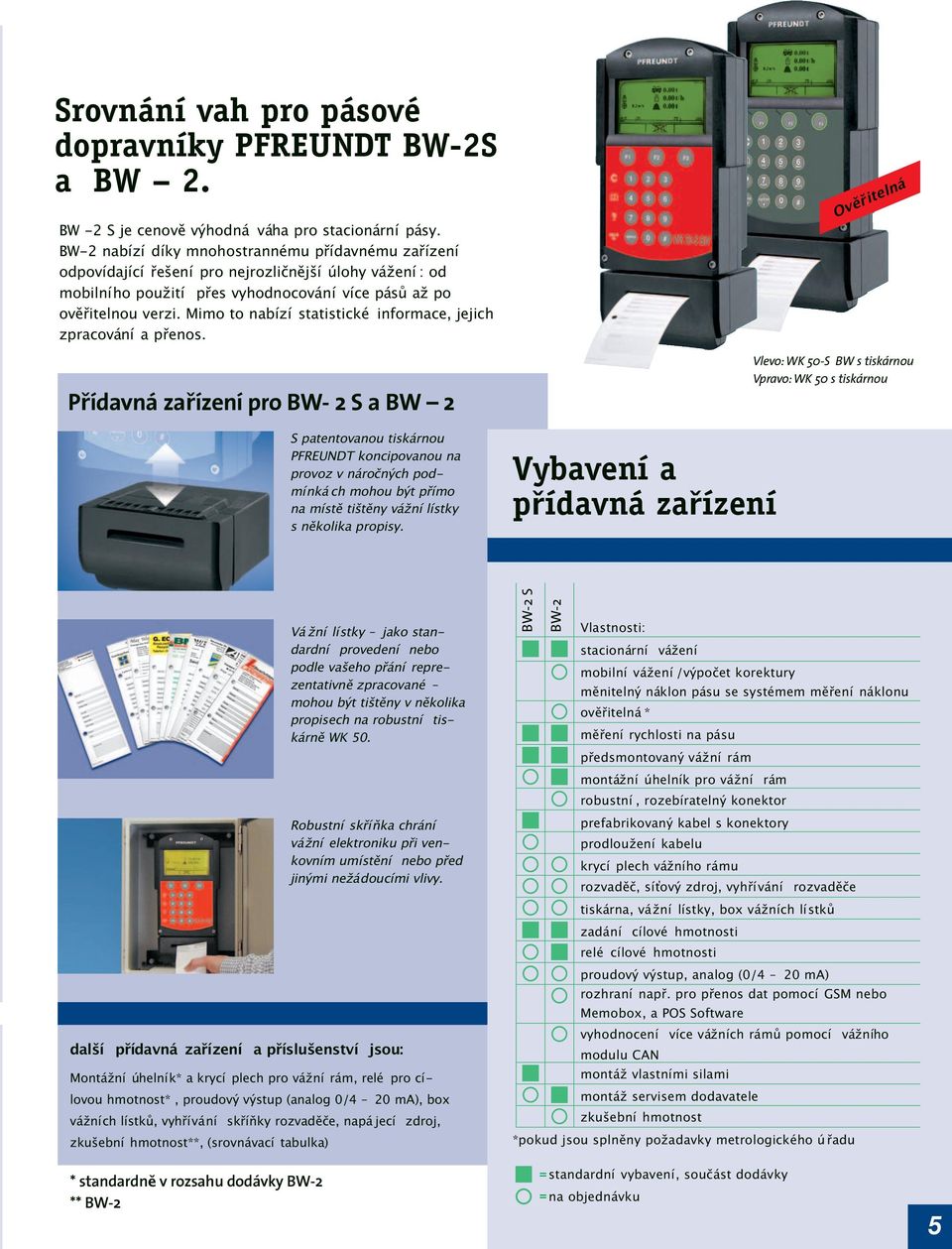

5 Srovnání vah pro pásové dopravníky PFREUNDT BW-2S a BW 2. BW -2 S je cenově výhodná váha pro stacionární pásy. BW-2 nabízí díky mnohostrannému přídavnému zařízení odpovídající řešení pro nejrozličnější úlohy vážení : od mobilního použití přes vyhodnocování více pásů až po ověřitelnou verzi. Mimo to nabízí statistické informace, jejich zpracování a přenos. Přídavná zařízení pro BW- 2 S a BW 2 S patentovanou tiskárnou PFREUNDT koncipovanou na provoz v náročných podmínká ch mohou být přímo na místě tištěny vážní lístky s několika propisy. Vybavení a přídavná zařízení Ověřitelná Vlevo: WK 50-S BW s tiskárnou Vpravo: WK 50 s tiskárnou další přídavná zařízení a příslušenství jsou: Montážní úhelník* a krycí plech pro vážní rám, relé pro cílovou hmotnost*, proudový výstup (analog 0/4 20 ma), box vážních lístků, vyhřívání skříňky rozvaděče, napá jecí zdroj, zkušební hmotnost**, (srovnávací tabulka) * standardně v rozsahu dodávky BW-2 ** BW-2 Vá žní lístky jako standardní provedení nebo podle vašeho přání reprezentativně zpracované mohou být tištěny v několika propisech na robustní tiskárně WK 50. Robustní skříňka chrání vážní elektroniku při venkovním umístění nebo před jinými nežádoucími vlivy. BW-2 S BW-2 Vlastnosti: stacionární vážení mobilní vážení /výpočet korektury měnitelný náklon pásu se systémem měření náklonu ověřitelná * měření rychlosti na pásu předsmontovaný vážní rám montážní úhelník pro vážní rám robustní, rozebíratelný konektor prefabrikovaný kabel s konektory prodloužení kabelu krycí plech vážního rámu rozvaděč, sí ový zdroj, vyhřívání rozvaděče tiskárna, vážní lístky, box vážních lístků zadání cílové hmotnosti relé cílové hmotnosti proudový výstup, analog (0/4 20 ma) rozhraní např. pro přenos dat pomocí GSM nebo Memobox, a POS Software vyhodnocení více vážních rámů pomocí vážního modulu CAN montáž vlastními silami montáž servisem dodavatele zkušební hmotnost *pokud jsou splněny požadavky metrologického ú řadu standardní vybavení, součást dodávky na objednávku

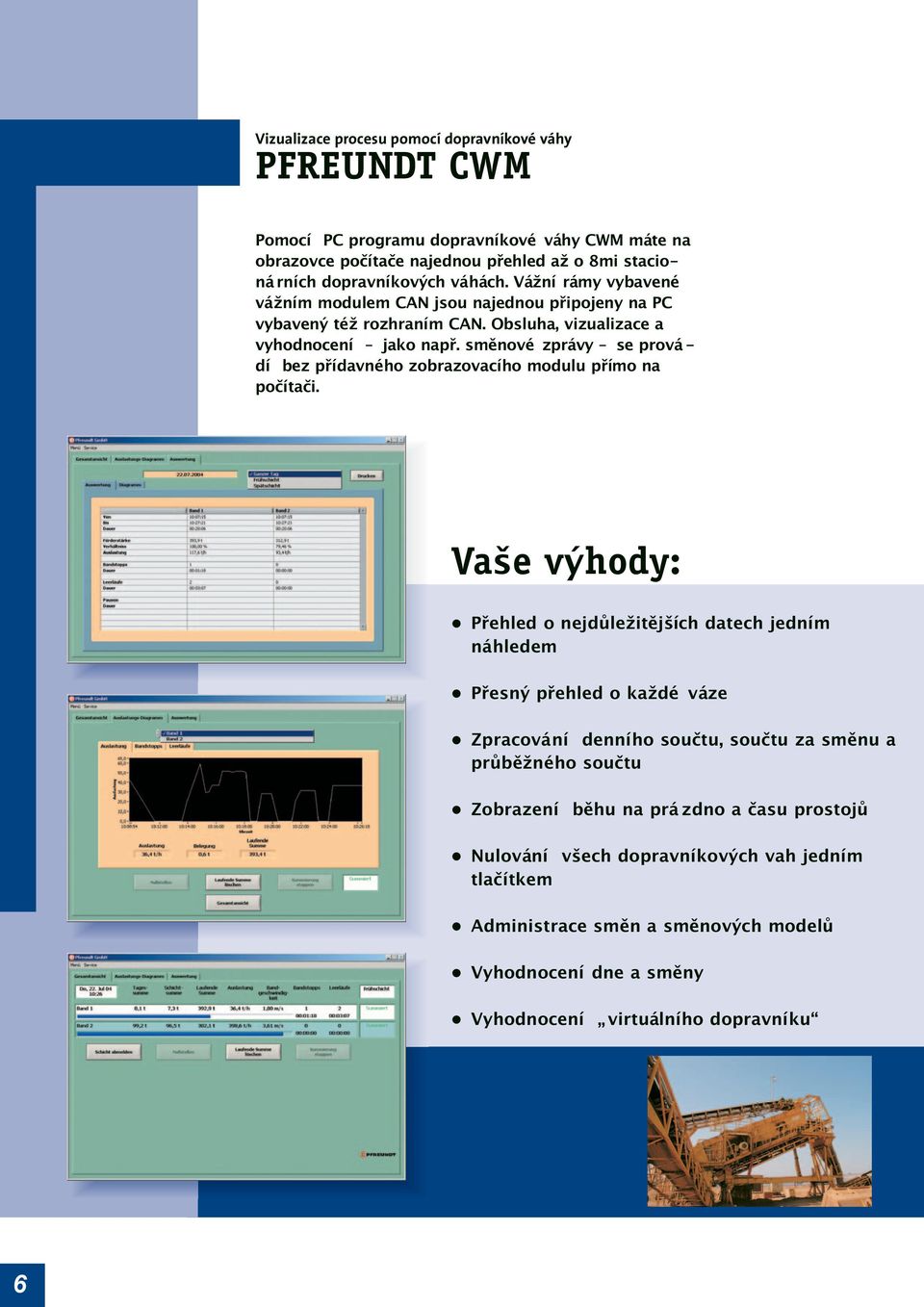

6 Vizualizace procesu pomocí dopravníkové váhy PFREUNDT CWM Pomocí PC programu dopravníkové váhy CWM máte na obrazovce počítače najednou přehled až o 8mi stacioná rních dopravníkových váhách. Vážní rámy vybavené vážním modulem CAN jsou najednou připojeny na PC vybavený též rozhraním CAN. Obsluha, vizualizace a vyhodnocení jako např. směnové zprávy se prová - dí bez přídavného zobrazovacího modulu přímo na počítači. Vaše výhody: Přehled o nejdůležitějších datech jedním náhledem Přesný přehled o každé váze Zpracování denního součtu, součtu za směnu a průběžného součtu Zobrazení běhu na prá zdno a času prostojů Nulování všech dopravníkových vah jedním tlačítkem Administrace směn a směnových modelů Vyhodnocení dne a směny Vyhodnocení virtuálního dopravníku

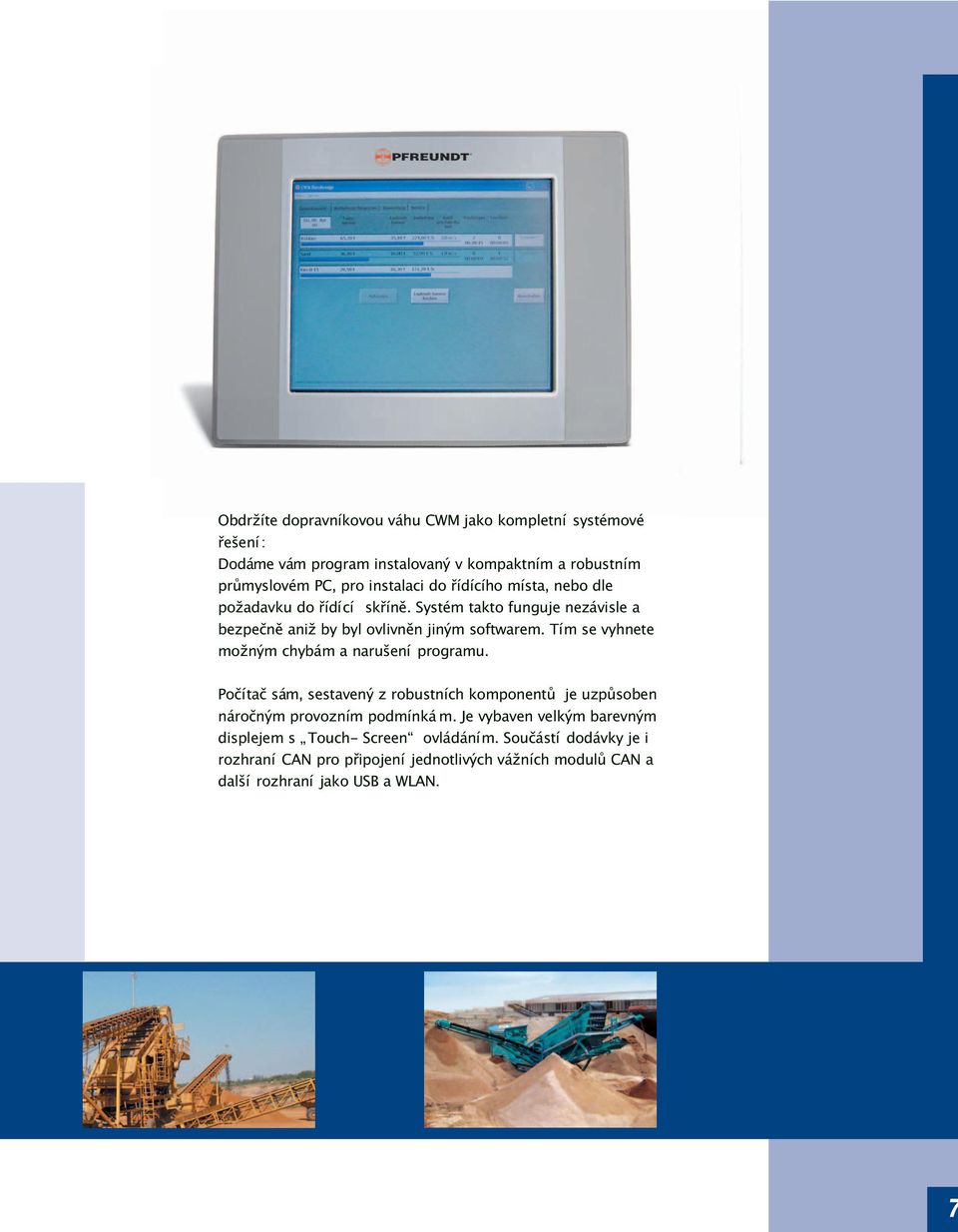

7 Obdržíte dopravníkovou váhu CWM jako kompletní systémové řešení : Dodáme vám program instalovaný v kompaktním a robustním průmyslovém PC, pro instalaci do řídícího místa, nebo dle požadavku do řídící skříně. Systém takto funguje nezávisle a bezpečně aniž by byl ovlivněn jiným softwarem. Tím se vyhnete možným chybám a narušení programu. Počítač sám, sestavený z robustních komponentů je uzpůsoben náročným provozním podmínká m. Je vybaven velkým barevným displejem s Touch- Screen ovládáním. Součástí dodávky je i rozhraní CAN pro připojení jednotlivých vážních modulů CAN a další rozhraní jako USB a WLAN.

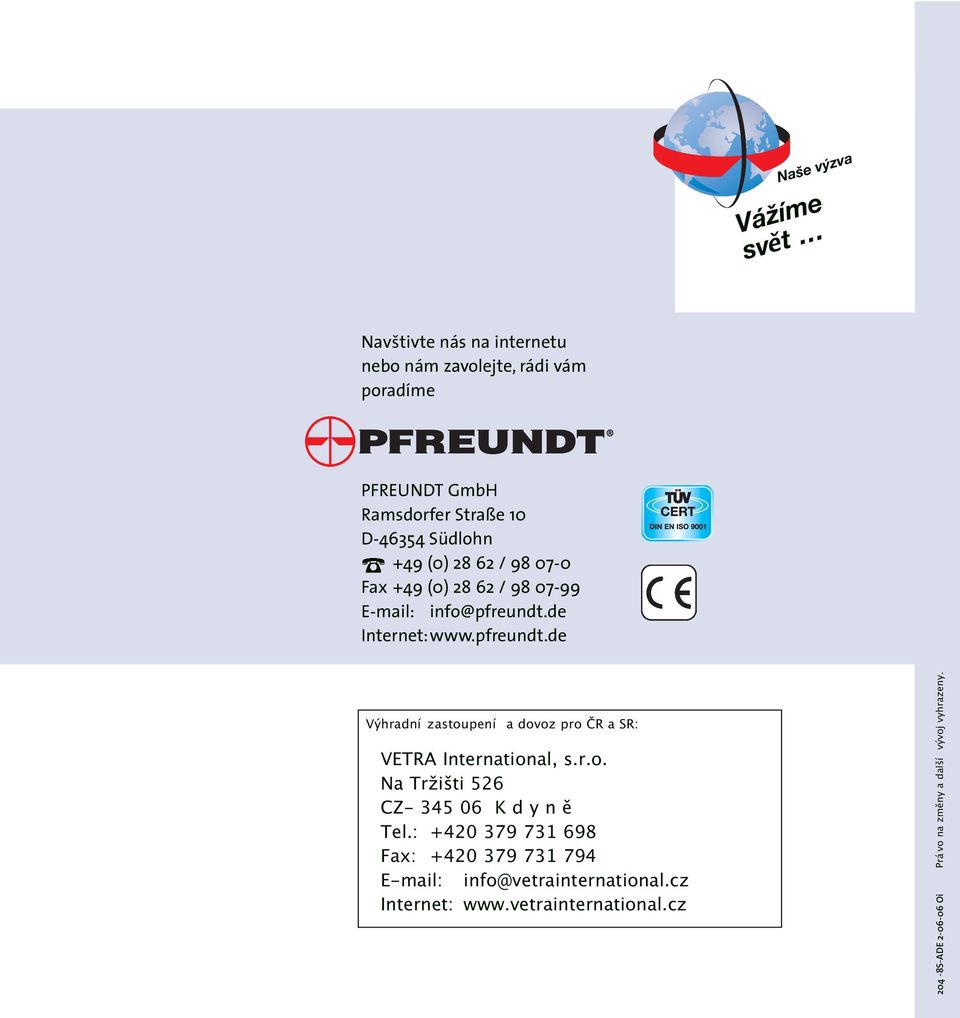

8 Vážíme svět Naše výzva Navštivte nás na internetu nebo nám zavolejte, rádi vám poradíme PFREUNDT GmbH Ramsdorfer Straße 10 D Südlohn +49 (0) / Fax +49 (0) / info@pfreundt.de Internet: Výhradní zastoupení a dovoz pro ČR a SR: VETRA International, s.r.o. Na Tržišti 526 CZ K d y n ě Tel.: Fax: info@vetrainternational.cz Internet: S-ADE Oi Prá vo na změny a další vývoj vyhrazeny.
