AP300. Kolový finišer. Motor Cat 3054C DINA Celkový výkon (dle SAE J1995) při 2200 ot/min Čistý výkon (dle ISO 9249) při 2200 ot/min Provozní hmotnost

Transkript

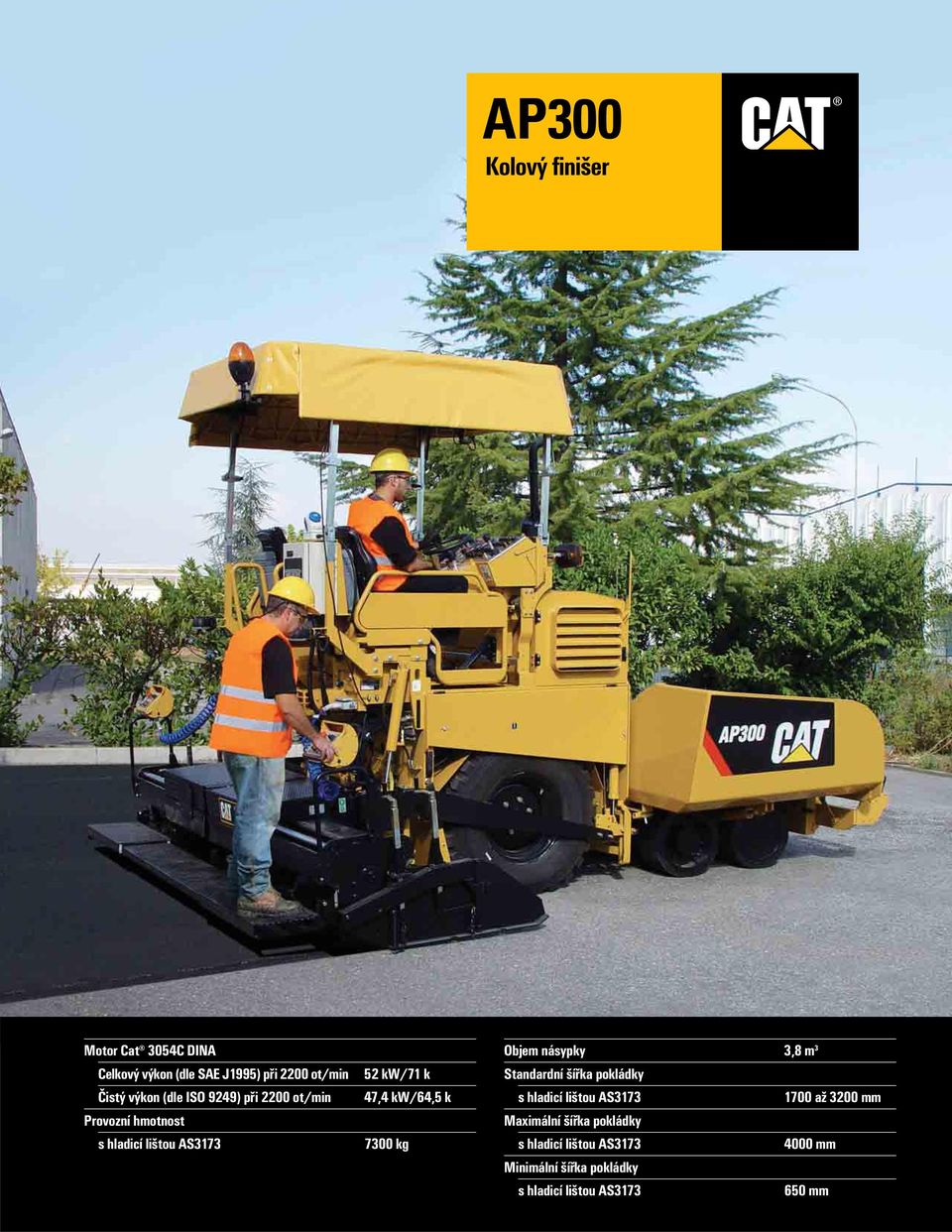

1 AP300 Kolový finišer Motor Cat 3054C DINA Celkový výkon (dle SAE J1995) při 2200 ot/min Čistý výkon (dle ISO 9249) při 2200 ot/min Provozní hmotnost s hladicí lištou AS kw/71 k 47,4 kw/64,5 k 7300 kg Objem násypky 3,8 m 3 Standardní šířka pokládky s hladicí lištou AS až 3200 mm Maximální šířka pokládky s hladicí lištou AS mm Minimální šířka pokládky s hladicí lištou AS mm

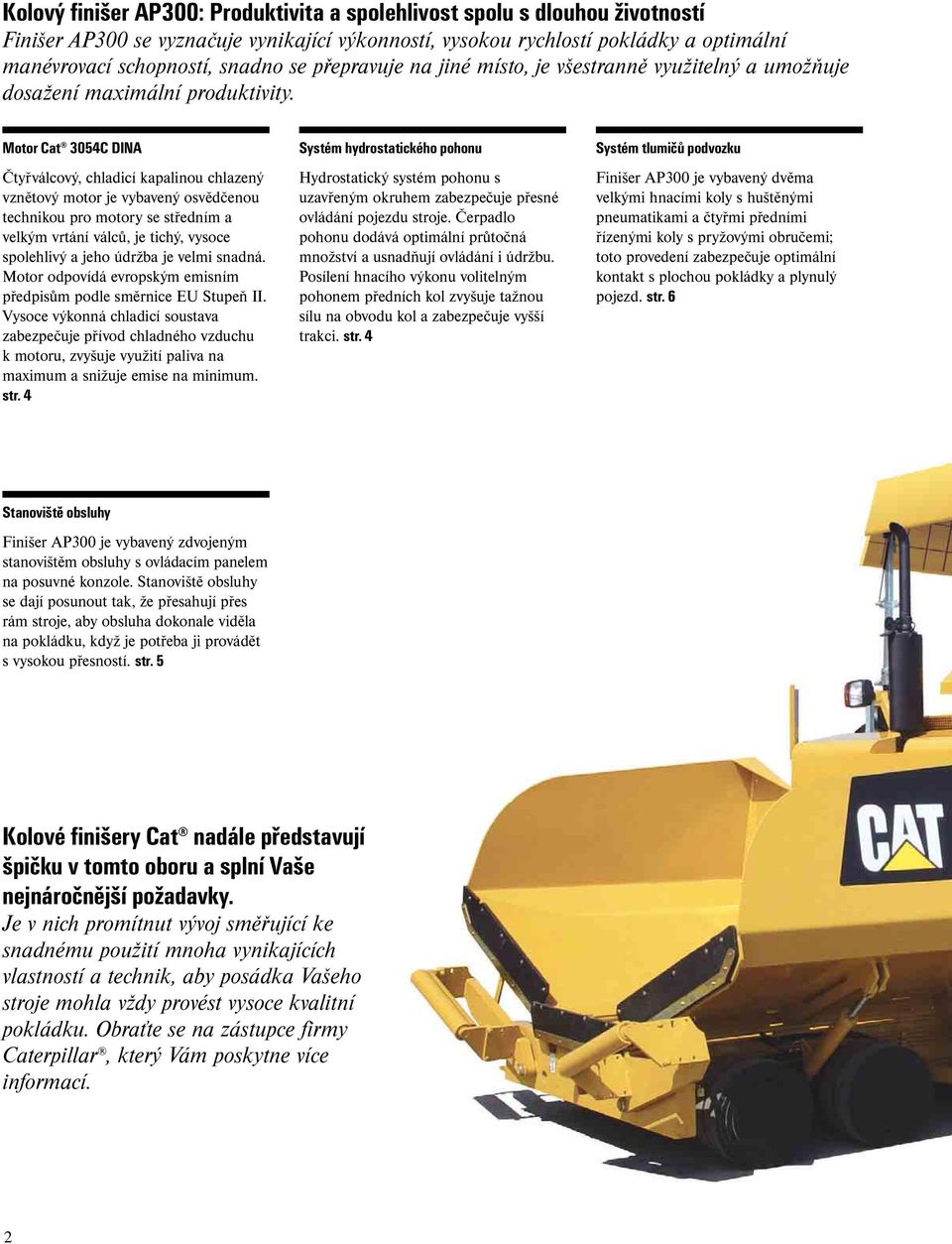

2 Kolový finišer AP300: Produktivita a spolehlivost spolu s dlouhou životností Finišer AP300 se vyznačuje vynikající výkonností, vysokou rychlostí pokládky a optimální manévrovací schopností, snadno se přepravuje na jiné místo, je všestranně využitelný a umožňuje dosažení maximální produktivity. Motor Cat 3054C DINA Čtyřválcový, chladicí kapalinou chlazený vznětový motor je vybavený osvědčenou technikou pro motory se středním a velkým vrtání válců, je tichý, vysoce spolehlivý a jeho údržba je velmi snadná. Motor odpovídá evropským emisním předpisům podle směrnice EU Stupeň II. Vysoce výkonná chladicí soustava zabezpečuje přívod chladného vzduchu k motoru, zvyšuje využití paliva na maximum a snižuje emise na minimum. str. 4 Systém hydrostatického pohonu Hydrostatický systém pohonu s uzavřeným okruhem zabezpečuje přesné ovládání pojezdu stroje. Čerpadlo pohonu dodává optimální průtočná množství a usnadňují ovládání i údržbu. Posílení hnacího výkonu volitelným pohonem předních kol zvyšuje tažnou sílu na obvodu kol a zabezpečuje vyšší trakci. str. 4 Systém tlumičů podvozku Finišer AP300 je vybavený dvěma velkými hnacími koly s huštěnými pneumatikami a čtyřmi předními řízenými koly s pryžovými obručemi; toto provedení zabezpečuje optimální kontakt s plochou pokládky a plynulý pojezd. str. 6 Stanoviště obsluhy Finišer AP300 je vybavený zdvojeným stanovištěm obsluhy s ovládacím panelem na posuvné konzole. Stanoviště obsluhy se dají posunout tak, že přesahují přes rám stroje, aby obsluha dokonale viděla na pokládku, když je potřeba ji provádět s vysokou přesností. str. 5 Kolové finišery Cat nadále představují špičku v tomto oboru a splní Vaše nejnáročnější požadavky. Je v nich promítnut vývoj směřující ke snadnému použití mnoha vynikajících vlastností a technik, aby posádka Vašeho stroje mohla vždy provést vysoce kvalitní pokládku. Obraťte se na zástupce firmy Caterpillar, který Vám poskytne více informací. 2

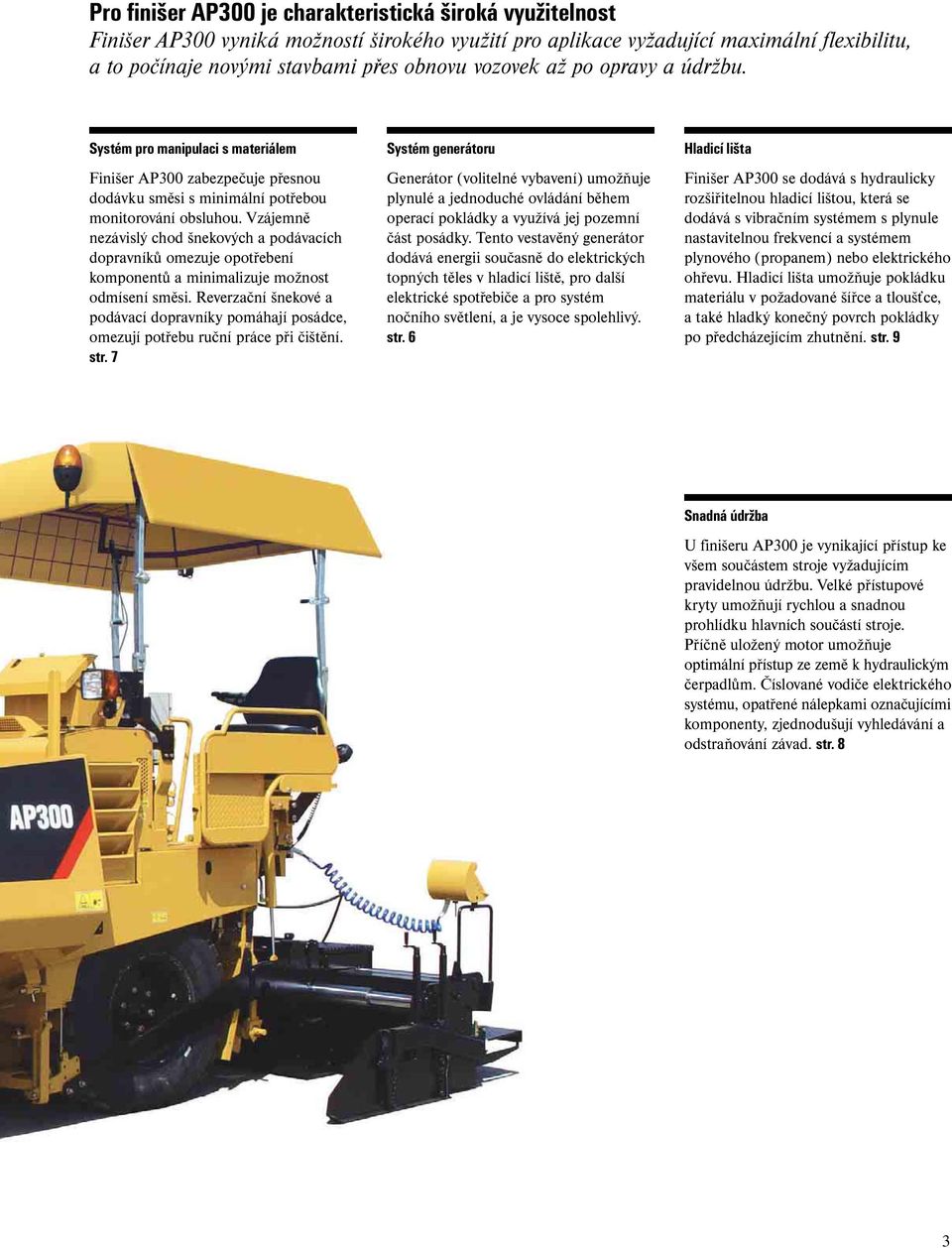

3 Pro finišer AP300 je charakteristická široká využitelnost Finišer AP300 vyniká možností širokého využití pro aplikace vyžadující maximální flexibilitu, a to počínaje novými stavbami přes obnovu vozovek až po opravy a údržbu. Systém pro manipulaci s materiálem Finišer AP300 zabezpečuje přesnou dodávku směsi s minimální potřebou monitorování obsluhou. Vzájemně nezávislý chod šnekových a podávacích dopravníků omezuje opotřebení komponentů a minimalizuje možnost odmísení směsi. Reverzační šnekové a podávací dopravníky pomáhají posádce, omezují potřebu ruční práce při čištění. str. 7 Systém generátoru Generátor (volitelné vybavení) umožňuje plynulé a jednoduché ovládání během operací pokládky a využívá jej pozemní část posádky. Tento vestavěný generátor dodává energii současně do elektrických topných těles v hladicí liště, pro další elektrické spotřebiče a pro systém nočního světlení, a je vysoce spolehlivý. str. 6 Hladicí lišta Finišer AP300 se dodává s hydraulicky rozšiřitelnou hladicí lištou, která se dodává s vibračním systémem s plynule nastavitelnou frekvencí a systémem plynového (propanem) nebo elektrického ohřevu. Hladicí lišta umožňuje pokládku materiálu v požadované šířce a tloušťce, a také hladký konečný povrch pokládky po předcházejícím zhutnění. str. 9 Snadná údržba U finišeru AP300 je vynikající přístup ke všem součástem stroje vyžadujícím pravidelnou údržbu. Velké přístupové kryty umožňují rychlou a snadnou prohlídku hlavních součástí stroje. Příčně uložený motor umožňuje optimální přístup ze země k hydraulickým čerpadlům. Číslované vodiče elektrického systému, opatřené nálepkami označujícími komponenty, zjednodušují vyhledávání a odstraňování závad. str. 8 3

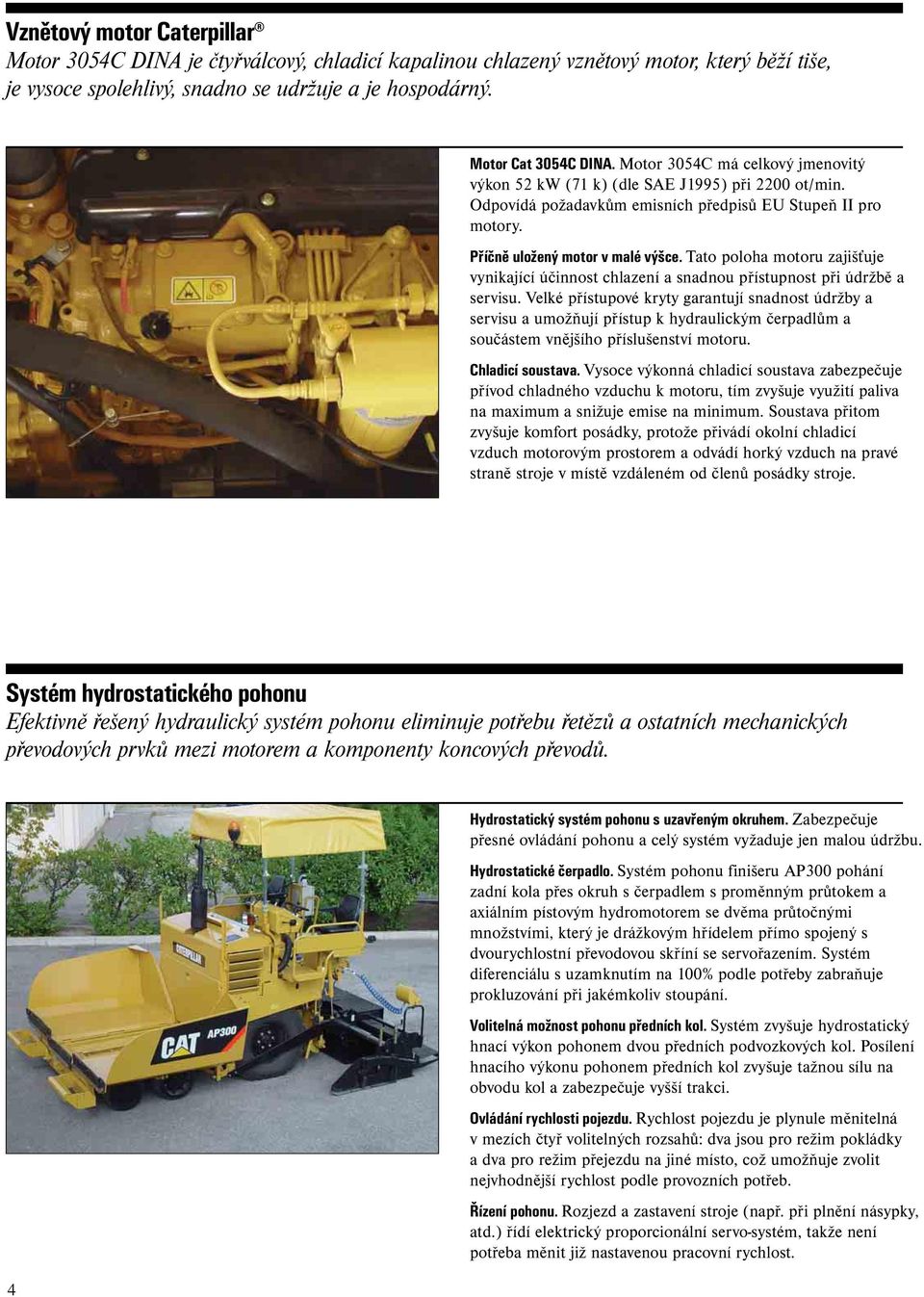

4 Vznětový motor Caterpillar Motor 3054C DINA je čtyřválcový, chladicí kapalinou chlazený vznětový motor, který běží tiše, je vysoce spolehlivý, snadno se udržuje a je hospodárný. Motor Cat 3054C DINA. Motor 3054C má celkový jmenovitý výkon 52 kw (71 k) (dle SAE J1995) při 2200 ot/min. Odpovídá požadavkům emisních předpisů EU Stupeň II pro motory. Příčně uložený motor v malé výšce. Tato poloha motoru zajišťuje vynikající účinnost chlazení a snadnou přístupnost při údržbě a servisu. Velké přístupové kryty garantují snadnost údržby a servisu a umožňují přístup k hydraulickým čerpadlům a součástem vnějšího příslušenství motoru. Chladicí soustava. Vysoce výkonná chladicí soustava zabezpečuje přívod chladného vzduchu k motoru, tím zvyšuje využití paliva na maximum a snižuje emise na minimum. Soustava přitom zvyšuje komfort posádky, protože přivádí okolní chladicí vzduch motorovým prostorem a odvádí horký vzduch na pravé straně stroje v místě vzdáleném od členů posádky stroje. Systém hydrostatického pohonu Efektivně řešený hydraulický systém pohonu eliminuje potřebu řetězů a ostatních mechanických převodových prvků mezi motorem a komponenty koncových převodů. 4 Hydrostatický systém pohonu s uzavřeným okruhem. Zabezpečuje přesné ovládání pohonu a celý systém vyžaduje jen malou údržbu. Hydrostatické čerpadlo. Systém pohonu finišeru AP300 pohání zadní kola přes okruh s čerpadlem s proměnným průtokem a axiálním pístovým hydromotorem se dvěma průtočnými množstvími, který je drážkovým hřídelem přímo spojený s dvourychlostní převodovou skříní se servořazením. Systém diferenciálu s uzamknutím na 100% podle potřeby zabraňuje prokluzování při jakémkoliv stoupání. Volitelná možnost pohonu předních kol. Systém zvyšuje hydrostatický hnací výkon pohonem dvou předních podvozkových kol. Posílení hnacího výkonu pohonem předních kol zvyšuje tažnou sílu na obvodu kol a zabezpečuje vyšší trakci. Ovládání rychlosti pojezdu. Rychlost pojezdu je plynule měnitelná v mezích čtyř volitelných rozsahů: dva jsou pro režim pokládky a dva pro režim přejezdu na jiné místo, což umožňuje zvolit nejvhodnější rychlost podle provozních potřeb. Řízení pohonu. Rozjezd a zastavení stroje (např. při plnění násypky, atd.) řídí elektrický proporcionální servo-systém, takže není potřeba měnit již nastavenou pracovní rychlost.

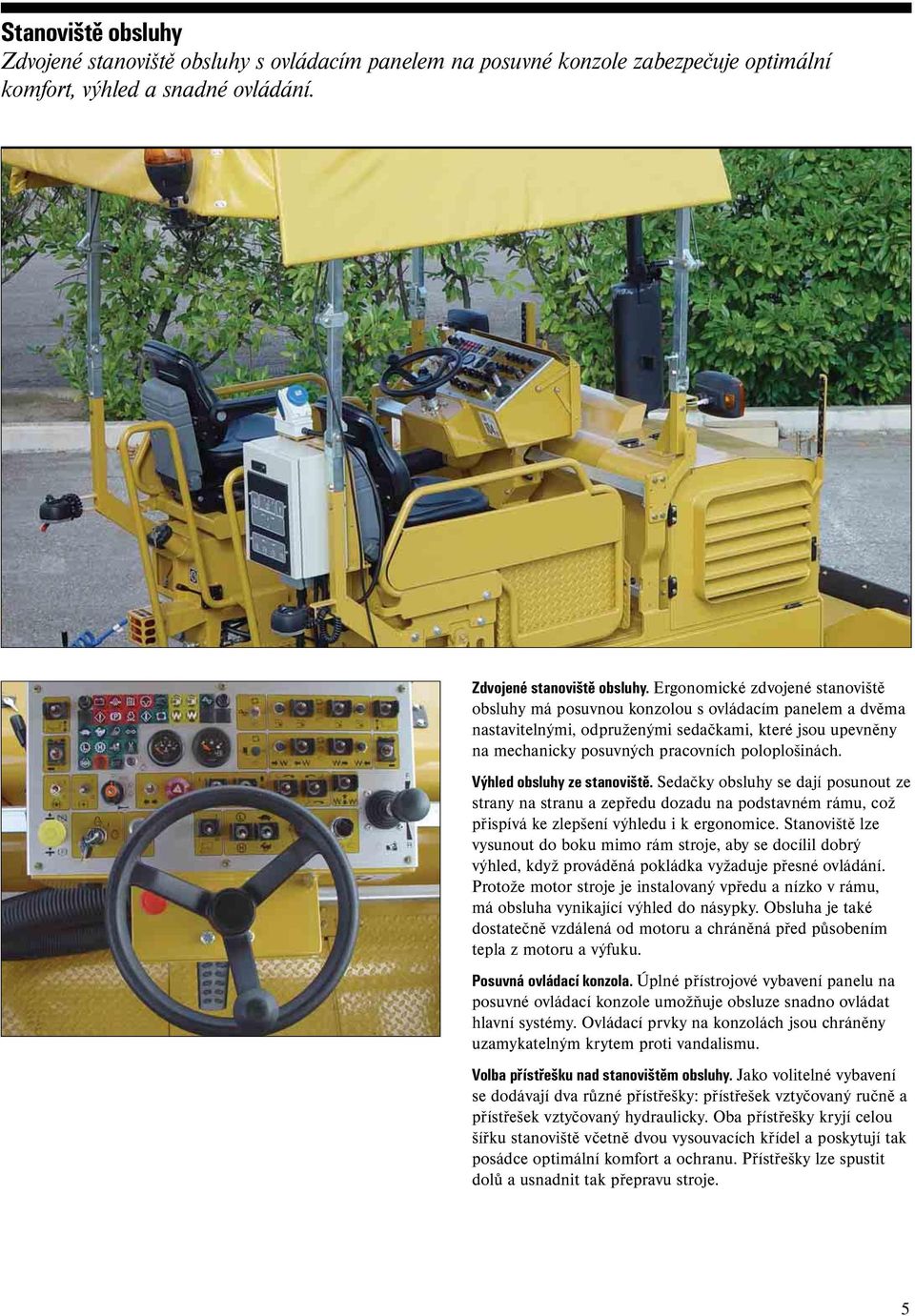

5 Stanoviště obsluhy Zdvojené stanoviště obsluhy s ovládacím panelem na posuvné konzole zabezpečuje optimální komfort, výhled a snadné ovládání. Zdvojené stanoviště obsluhy. Ergonomické zdvojené stanoviště obsluhy má posuvnou konzolou s ovládacím panelem a dvěma nastavitelnými, odpruženými sedačkami, které jsou upevněny na mechanicky posuvných pracovních poloplošinách. Výhled obsluhy ze stanoviště. Sedačky obsluhy se dají posunout ze strany na stranu a zepředu dozadu na podstavném rámu, což přispívá ke zlepšení výhledu i k ergonomice. Stanoviště lze vysunout do boku mimo rám stroje, aby se docílil dobrý výhled, když prováděná pokládka vyžaduje přesné ovládání. Protože motor stroje je instalovaný vpředu a nízko v rámu, má obsluha vynikající výhled do násypky. Obsluha je také dostatečně vzdálená od motoru a chráněná před působením tepla z motoru a výfuku. Posuvná ovládací konzola. Úplné přístrojové vybavení panelu na posuvné ovládací konzole umožňuje obsluze snadno ovládat hlavní systémy. Ovládací prvky na konzolách jsou chráněny uzamykatelným krytem proti vandalismu. Volba přístřešku nad stanovištěm obsluhy. Jako volitelné vybavení se dodávají dva různé přístřešky: přístřešek vztyčovaný ručně a přístřešek vztyčovaný hydraulicky. Oba přístřešky kryjí celou šířku stanoviště včetně dvou vysouvacích křídel a poskytují tak posádce optimální komfort a ochranu. Přístřešky lze spustit dolů a usnadnit tak přepravu stroje. 5

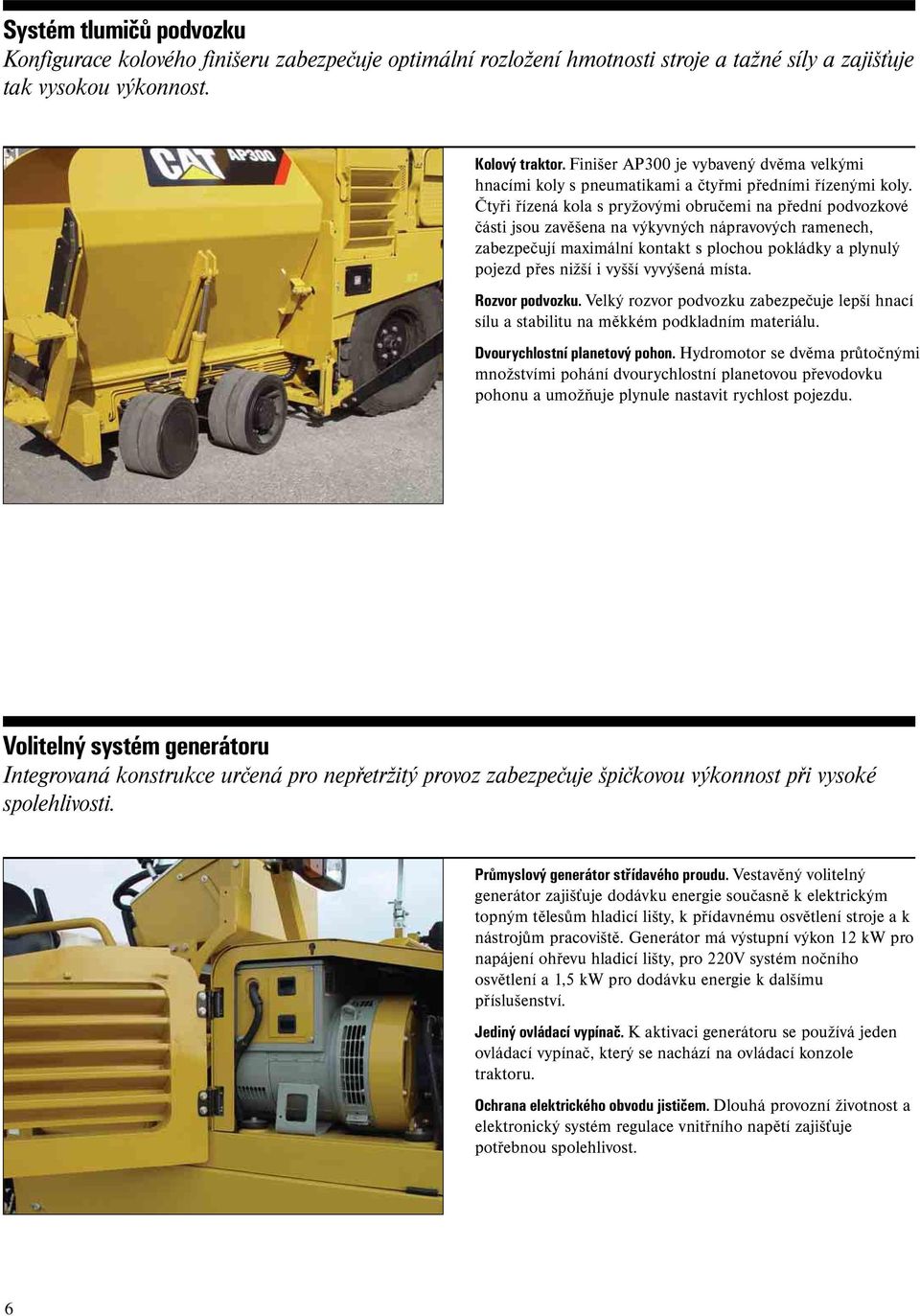

6 Systém tlumičů podvozku Konfigurace kolového finišeru zabezpečuje optimální rozložení hmotnosti stroje a tažné síly a zajišťuje tak vysokou výkonnost. Kolový traktor. Finišer AP300 je vybavený dvěma velkými hnacími koly s pneumatikami a čtyřmi předními řízenými koly. Čtyři řízená kola s pryžovými obručemi na přední podvozkové části jsou zavěšena na výkyvných nápravových ramenech, zabezpečují maximální kontakt s plochou pokládky a plynulý pojezd přes nižší i vyšší vyvýšená místa. Rozvor podvozku. Velký rozvor podvozku zabezpečuje lepší hnací sílu a stabilitu na měkkém podkladním materiálu. Dvourychlostní planetový pohon. Hydromotor se dvěma průtočnými množstvími pohání dvourychlostní planetovou převodovku pohonu a umožňuje plynule nastavit rychlost pojezdu. Volitelný systém generátoru Integrovaná konstrukce určená pro nepřetržitý provoz zabezpečuje špičkovou výkonnost při vysoké spolehlivosti. Průmyslový generátor střídavého proudu. Vestavěný volitelný generátor zajišťuje dodávku energie současně k elektrickým topným tělesům hladicí lišty, k přídavnému osvětlení stroje a k nástrojům pracoviště. Generátor má výstupní výkon 12 kw pro napájení ohřevu hladicí lišty, pro 220V systém nočního osvětlení a 1,5 kw pro dodávku energie k dalšímu příslušenství. Jediný ovládací vypínač. K aktivaci generátoru se používá jeden ovládací vypínač, který se nachází na ovládací konzole traktoru. Ochrana elektrického obvodu jističem. Dlouhá provozní životnost a elektronický systém regulace vnitřního napětí zajišťuje potřebnou spolehlivost. 6

7 Systém pro manipulace s materiálem Přesnou dodávku pokládané směsi a produktivitu zabezpečuje hands-free dopravníkový systém nejvyšší technické úrovně. Segmentové, niklem tvrzené šnekové dopravníky Samostatně instalované nezávisle řízené hydromotory šnekových dopravníků Hřeblové řetězové podávací dopravníky ze slitinové oceli Optimální produktivita. Systém pro manipulace s materiálem umožňuje obsluze udržovat nepřetržitý tok materiálu z násypky k hladicí liště. Systém je nastavitelný tak, aby udržoval správnou výšku materiálu objem pokládané směsi před hladicí lištou a po celé její délce. Nezávisle řízené hydromotory podávacích dopravníků Násypka. Nezávislý pohyb obou křídel násypky je ovládán dvěma hydraulickými válci, což zabezpečuje efektivní tok materiálu k hladicí liště. Spodní deska násypky a dopravníky jsou zhotoveny z otěruvzdorné oceli a mají proto dlouhou životnost. Podávací dopravníky. Dva podávací dopravníky jsou ovládány nezávisle, a jejich pohon je řízen dvěma pákovými snímači. Chod dopravníků je také možné reverzovat buďto z panelu na konzole před obsluhou nebo ze zadních ovládacích skříněk hladicí lišty. Dopravníky mají hnací řetězy, aby funkční plocha dopravníků byla maximální a omezilo se odmísení materiálu v podélné ose. Toto provedení také přispívá ke snadnější údržbě a servisu hnacího systému dopravníků. Aby byla správně řízena dodávka pokládané směsi, obsluha nastaví rychlost jmenovitě pro každý dopravník tak, aby se udržovala potřebná výška směsi v komoře levého i pravého šnekového dopravníku. Sestava šnekového dopravníku. Dva nezávisle ovládané šnekové dopravníky roznášejí dopravovaný materiál k oběma stranám hladicí lišty. Rychlost otáčení šnekových dopravníků se mění automaticky tak, aby bylo zabezpečeno homogenní rozprostření materiálu před hladicí lištou. Dva pákové detektory výšky řídí pohyb šnekových dopravníků a lze je nastavit z ovládacích skříněk hladicí lišty. Konstrukce podávacích a šnekových dopravníků eliminuje vznik prázdných dutin pod řetězovou skříní a minimalizuje tak možnost odmísení. Šnekové dopravníky jsou poháněny hydromotory instalovanými na samostatných montážních místech, která jsou snadno přístupná při údržbě. Nastavitelné tlačné válečky. Dva nastavitelné tlačné válečky zajišťují místo styku finišeru a nákladního vozidla tak, aby se náklad vysypal doprostřed, a usnadňují řízení při vykládce. Nastavitelná výška sestavy šnekových dopravníků. Chod šnekových dopravníků je reverzovatelný, dopravníky jsou hydraulicky výškově nastavitelné, což umožňuje přizpůsobit jejich polohu potřebám pokládaného materiálu a jeho lepšího rozložení před hladicí lištou. Možnost zvednout sestavu šnekových dopravníků také zjednodušuje nakládání finišeru na přepravní prostředek a vykládání finišeru z něho. Také při práci se směsí s vyšším obsahem kamenů lze předejít nebo na minimum omezit odmísení směsi zvednutím šnekových dopravníků tak, aby pohyb směsi pod sestavou šnekových dopravníků nebyl omezen. 7

8 Spolehlivost a snadná údržba Zjednodušená údržba znamená, že máte více času na pokládku a potřebujete méně času na údržbu. Finišer AP300 je zkonstruovaný tak, aby jeho údržba byla snadná, přičemž zvláštní pozornost byla věnována přístupnosti komponentů při údržbě a servisu. Velké přístupové kryty a panely. Umožňují rychlou a snadnou prohlídku hlavních součástí stroje. Tyto kryty a panely také dovolují optimální přístup ze země při servisu a údržbě stroje, včetně snadného přístupu k hydraulickým čerpadlům a komponentům vnějšího příslušenství motoru. Příčně uložený motor instalovaný v malé výšce. Umožňuje optimální přístup k hydraulickým čerpadlům instalovaným na pravé straně motoru. Na předním přístupovém panelu je zavěšený jeden široký kryt, který umožňuje snadný přístup k filtru a k ventilům ovládání trakce. Čerpadlo pro systém pohonu. Optimální průtočné množství dodávané čerpadlem zabezpečuje bezproblémový chod. Ergonomické stanoviště obsluhy. Zdvojené výsuvné stanoviště obsluhy s posuvnou ovládací konzolou a nastavitelnými odpruženými sedačkami zajišťuje obsluze optimální komfort, výhled na všechny strany a snadné ovládání činnosti stroje. Údržba a servis hydromotorů. Hydromotory pro pohon šnekových dopravníků jsou upevněny samostatně vně hladicí lišty, a jsou tak snadno přístupné při údržbě a servisu. Také centrální umístění přídavných a předních elektrohydraulických rozvaděčů zjednodušuje kontrolu a seřizování. Hydraulické hadice a vodiče elektrické kabeláže. Jsou vhodně vedeny a upevněny sponami, aby nedocházelo k jejich opotřebení a byly snadno přístupné. Hadice na exponovaných místech. Jsou chráněny nylonovým opouzdřením, aby se omezil jejich otěr. Hydraulická vedení vibračního systému. Hadice Cat XT zabezpečují jejich optimální trvanlivost a odolnost vůči poškození. Integrita a odolnost elektrického systému. Je zabezpečena použitím vysoce kvalitních komponentů. Standardy firmy Caterpillar pro elektrické systémy. Zvýšená spolehlivost a dlouhá životnost je zabezpečena očíslováním a barevným označením vodičů. Nylonový oplet kabelů efektivně chrání všechny elektrické vodiče. 8

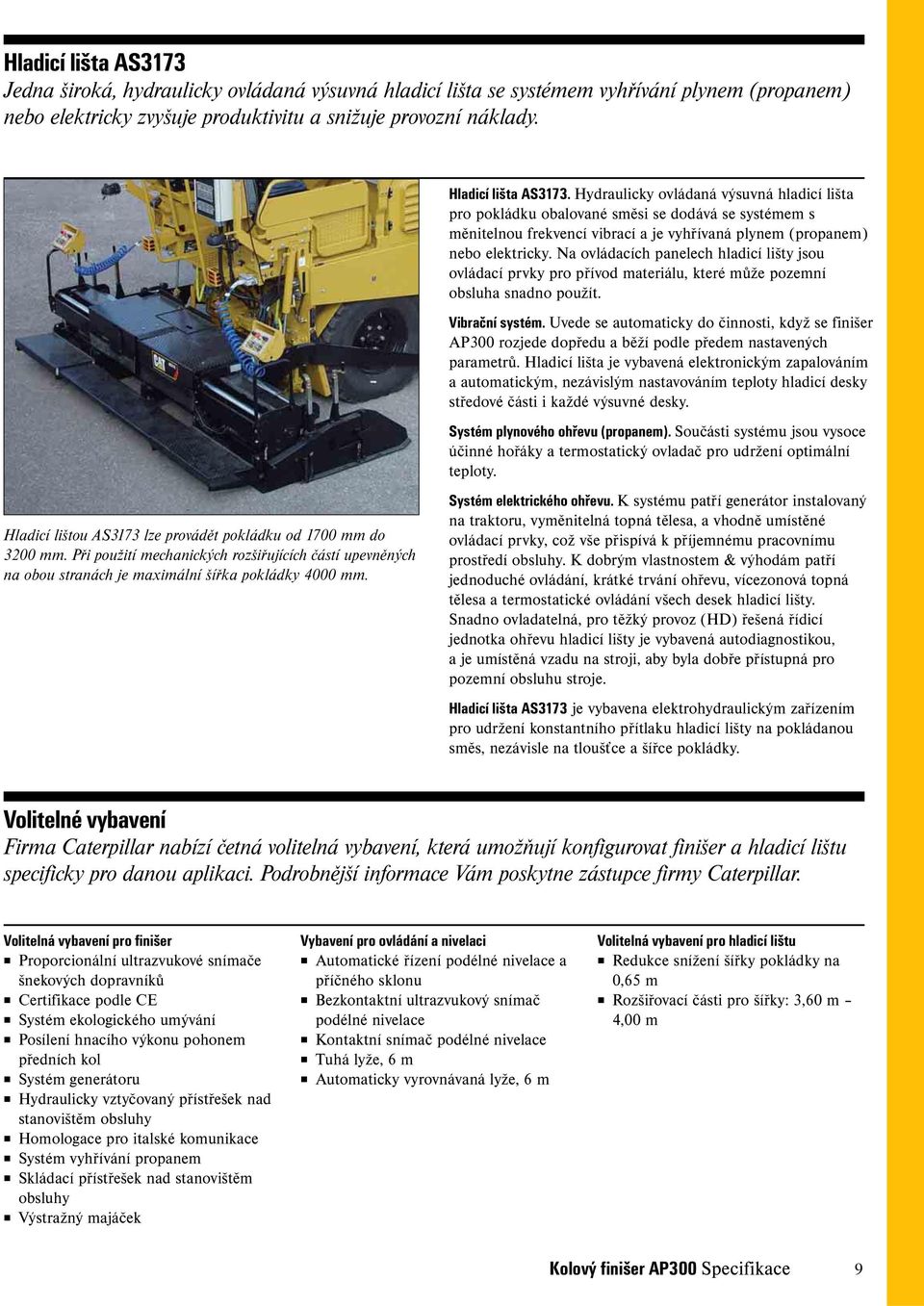

9 Hladicí lišta AS3173 Jedna široká, hydraulicky ovládaná výsuvná hladicí lišta se systémem vyhřívání plynem (propanem) nebo elektricky zvyšuje produktivitu a snižuje provozní náklady. Hladicí lištou AS3173 lze provádět pokládku od 1700 mm do 3200 mm. Při použití mechanických rozšiřujících částí upevněných na obou stranách je maximální šířka pokládky 4000 mm. Hladicí lišta AS3173. Hydraulicky ovládaná výsuvná hladicí lišta pro pokládku obalované směsi se dodává se systémem s měnitelnou frekvencí vibrací a je vyhřívaná plynem (propanem) nebo elektricky. Na ovládacích panelech hladicí lišty jsou ovládací prvky pro přívod materiálu, které může pozemní obsluha snadno použít. Vibrační systém. Uvede se automaticky do činnosti, když se finišer AP300 rozjede dopředu a běží podle předem nastavených parametrů. Hladicí lišta je vybavená elektronickým zapalováním a automatickým, nezávislým nastavováním teploty hladicí desky středové části i každé výsuvné desky. Systém plynového ohřevu (propanem). Součásti systému jsou vysoce účinné hořáky a termostatický ovladač pro udržení optimální teploty. Systém elektrického ohřevu. K systému patří generátor instalovaný na traktoru, vyměnitelná topná tělesa, a vhodně umístěné ovládací prvky, což vše přispívá k příjemnému pracovnímu prostředí obsluhy. K dobrým vlastnostem & výhodám patří jednoduché ovládání, krátké trvání ohřevu, vícezonová topná tělesa a termostatické ovládání všech desek hladicí lišty. Snadno ovladatelná, pro těžký provoz (HD) řešená řídicí jednotka ohřevu hladicí lišty je vybavená autodiagnostikou, a je umístěná vzadu na stroji, aby byla dobře přístupná pro pozemní obsluhu stroje. Hladicí lišta AS3173 je vybavena elektrohydraulickým zařízením pro udržení konstantního přítlaku hladicí lišty na pokládanou směs, nezávisle na tloušťce a šířce pokládky. Volitelné vybavení Firma Caterpillar nabízí četná volitelná vybavení, která umožňují konfigurovat finišer a hladicí lištu specificky pro danou aplikaci. Podrobnější informace Vám poskytne zástupce firmy Caterpillar. Volitelná vybavení pro finišer Proporcionální ultrazvukové snímače šnekových dopravníků Certifikace podle CE Systém ekologického umývání Posílení hnacího výkonu pohonem předních kol Systém generátoru Hydraulicky vztyčovaný přístřešek nad stanovištěm obsluhy Homologace pro italské komunikace Systém vyhřívání propanem Skládací přístřešek nad stanovištěm obsluhy Výstražný majáček Vybavení pro ovládání a nivelaci Automatické řízení podélné nivelace a příčného sklonu Bezkontaktní ultrazvukový snímač podélné nivelace Kontaktní snímač podélné nivelace Tuhá lyže, 6 m Automaticky vyrovnávaná lyže, 6 m Volitelná vybavení pro hladicí lištu Redukce snížení šířky pokládky na 0,65 m Rozšiřovací části pro šířky: 3,60 m 4,00 m Kolový finišer AP300 Specifikace 9

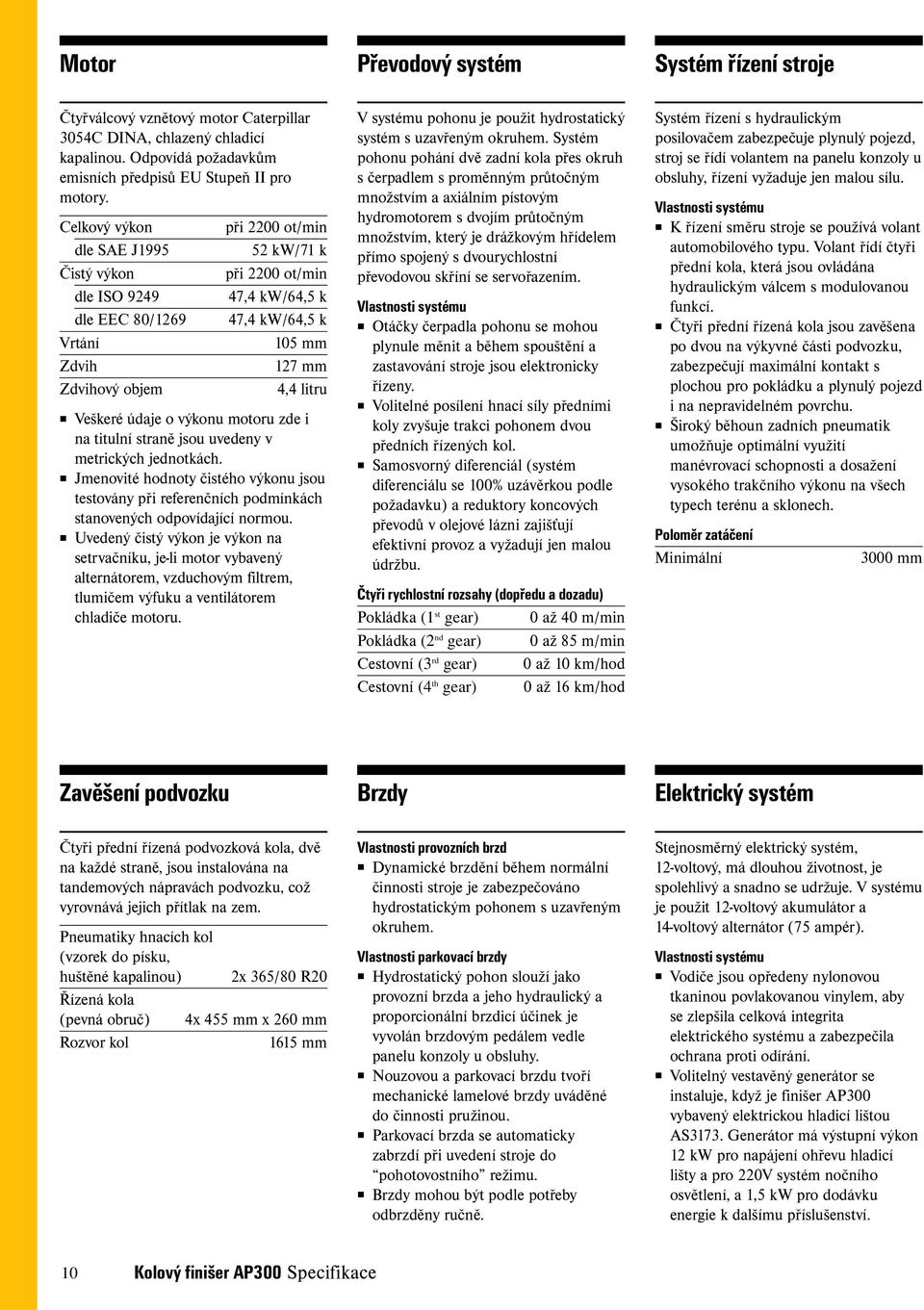

10 Motor Převodový systém Systém řízení stroje Čtyřválcový vznětový motor Caterpillar 3054C DINA, chlazený chladicí kapalinou. Odpovídá požadavkům emisních předpisů EU Stupeň II pro motory. Celkový výkon dle SAE J1995 Čistý výkon dle ISO 9249 dle EEC 80/1269 Vrtání Zdvih Zdvihový objem při 2200 ot/min 52 kw/71 k při 2200 ot/min 47,4 kw/64,5 k 47,4 kw/64,5 k 105 mm 127 mm 4,4 litru Veškeré údaje o výkonu motoru zde i na titulní straně jsou uvedeny v metrických jednotkách. Jmenovité hodnoty čistého výkonu jsou testovány při referenčních podmínkách stanovených odpovídající normou. Uvedený čistý výkon je výkon na setrvačníku, je-li motor vybavený alternátorem, vzduchovým filtrem, tlumičem výfuku a ventilátorem chladiče motoru. V systému pohonu je použit hydrostatický systém s uzavřeným okruhem. Systém pohonu pohání dvě zadní kola přes okruh s čerpadlem s proměnným průtočným množstvím a axiálním pístovým hydromotorem s dvojím průtočným množstvím, který je drážkovým hřídelem přímo spojený s dvourychlostní převodovou skříní se servořazením. Vlastnosti systému Otáčky čerpadla pohonu se mohou plynule měnit a během spouštění a zastavování stroje jsou elektronicky řízeny. Volitelné posílení hnací síly předními koly zvyšuje trakci pohonem dvou předních řízených kol. Samosvorný diferenciál (systém diferenciálu se 100% uzávěrkou podle požadavku) a reduktory koncových převodů v olejové lázni zajišťují efektivní provoz a vyžadují jen malou údržbu. Čtyři rychlostní rozsahy (dopředu a dozadu) Pokládka (1 st gear) 0 až 40 m/min Pokládka (2 nd gear) 0 až 85 m/min Cestovní (3 rd gear) 0 až 10 km/hod Cestovní (4 th gear) 0 až 16 km/hod Systém řízení s hydraulickým posilovačem zabezpečuje plynulý pojezd, stroj se řídí volantem na panelu konzoly u obsluhy, řízení vyžaduje jen malou sílu. Vlastnosti systému K řízení směru stroje se používá volant automobilového typu. Volant řídí čtyři přední kola, která jsou ovládána hydraulickým válcem s modulovanou funkcí. Čtyři přední řízená kola jsou zavěšena po dvou na výkyvné části podvozku, zabezpečují maximální kontakt s plochou pro pokládku a plynulý pojezd i na nepravidelném povrchu. Široký běhoun zadních pneumatik umožňuje optimální využití manévrovací schopnosti a dosažení vysokého trakčního výkonu na všech typech terénu a sklonech. Poloměr zatáčení Minimální 3000 mm Zavěšení podvozku Brzdy Elektrický systém Čtyři přední řízená podvozková kola, dvě na každé straně, jsou instalována na tandemových nápravách podvozku, což vyrovnává jejich přítlak na zem. Pneumatiky hnacích kol (vzorek do písku, huštěné kapalinou) 2x 365/80 R20 Řízená kola (pevná obruč) 4x 455 mm x 260 mm Rozvor kol 1615 mm Vlastnosti provozních brzd Dynamické brzdění během normální činnosti stroje je zabezpečováno hydrostatickým pohonem s uzavřeným okruhem. Vlastnosti parkovací brzdy Hydrostatický pohon slouží jako provozní brzda a jeho hydraulický a proporcionální brzdicí účinek je vyvolán brzdovým pedálem vedle panelu konzoly u obsluhy. Nouzovou a parkovací brzdu tvoří mechanické lamelové brzdy uváděné do činnosti pružinou. Parkovací brzda se automaticky zabrzdí při uvedení stroje do pohotovostního režimu. Brzdy mohou být podle potřeby odbrzděny ručně. Stejnosměrný elektrický systém, 12-voltový, má dlouhou životnost, je spolehlivý a snadno se udržuje. V systému je použit 12-voltový akumulátor a 14-voltový alternátor (75 ampér). Vlastnosti systému Vodiče jsou opředeny nylonovou tkaninou povlakovanou vinylem, aby se zlepšila celková integrita elektrického systému a zabezpečila ochrana proti odírání. Volitelný vestavěný generátor se instaluje, když je finišer AP300 vybavený elektrickou hladicí lištou AS3173. Generátor má výstupní výkon 12 kw pro napájení ohřevu hladicí lišty a pro 220V systém nočního osvětlení, a 1,5 kw pro dodávku energie k dalšímu příslušenství. 10 Kolový finišer AP300 Specifikace

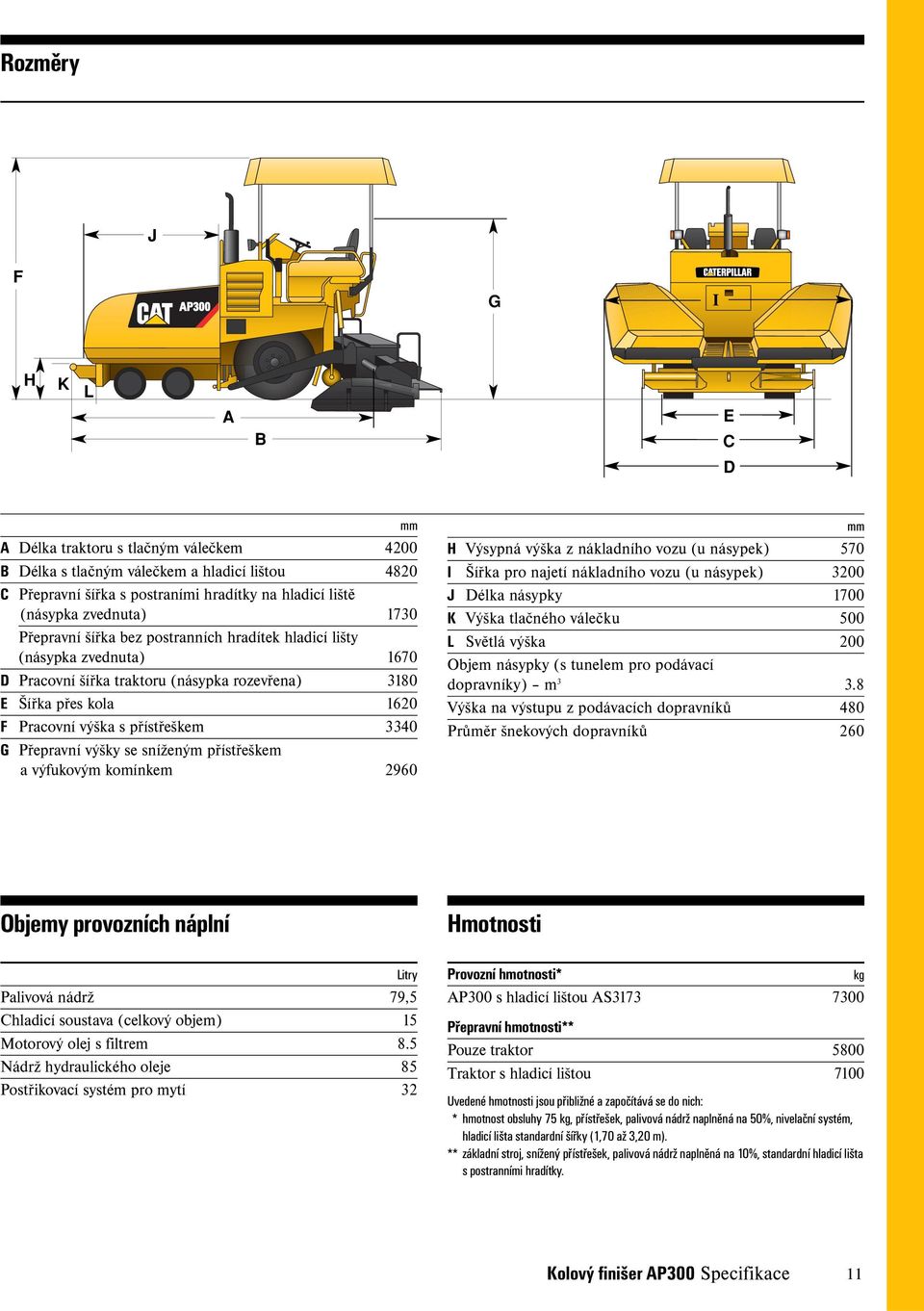

11 Rozměry J F AP300 G I H K L A B E C D mm A Délka traktoru s tlačným válečkem 4200 B Délka s tlačným válečkem a hladicí lištou 4820 C Přepravní šířka s postraními hradítky na hladicí liště (násypka zvednuta) 1730 Přepravní šířka bez postranních hradítek hladicí lišty (násypka zvednuta) 1670 D Pracovní šířka traktoru (násypka rozevřena) 3180 E Šířka přes kola 1620 F Pracovní výška s přístřeškem 3340 G Přepravní výšky se sníženým přístřeškem a výfukovým komínkem 2960 mm H Výsypná výška z nákladního vozu (u násypek) 570 I Šířka pro najetí nákladního vozu (u násypek) 3200 J Délka násypky 1700 K Výška tlačného válečku 500 L Světlá výška 200 Objem násypky (s tunelem pro podávací dopravníky) m Výška na výstupu z podávacích dopravníků 480 Průměr šnekových dopravníků 260 Objemy provozních náplní Litry Palivová nádrž 79,5 Chladicí soustava (celkový objem) 15 Motorový olej s filtrem 8.5 Nádrž hydraulického oleje 85 Postřikovací systém pro mytí 32 Hmotnosti Provozní hmotnosti* kg AP300 s hladicí lištou AS Přepravní hmotnosti** Pouze traktor 5800 Traktor s hladicí lištou 7100 Uvedené hmotnosti jsou přibližné a započítává se do nich: * hmotnost obsluhy 75 kg, přístřešek, palivová nádrž naplněná na 50%, nivelační systém, hladicí lišta standardní šířky (1,70 až 3,20 m). ** základní stroj, snížený přístřešek, palivová nádrž naplněná na 10%, standardní hladicí lišta s postranními hradítky. Kolový finišer AP300 Specifikace 11

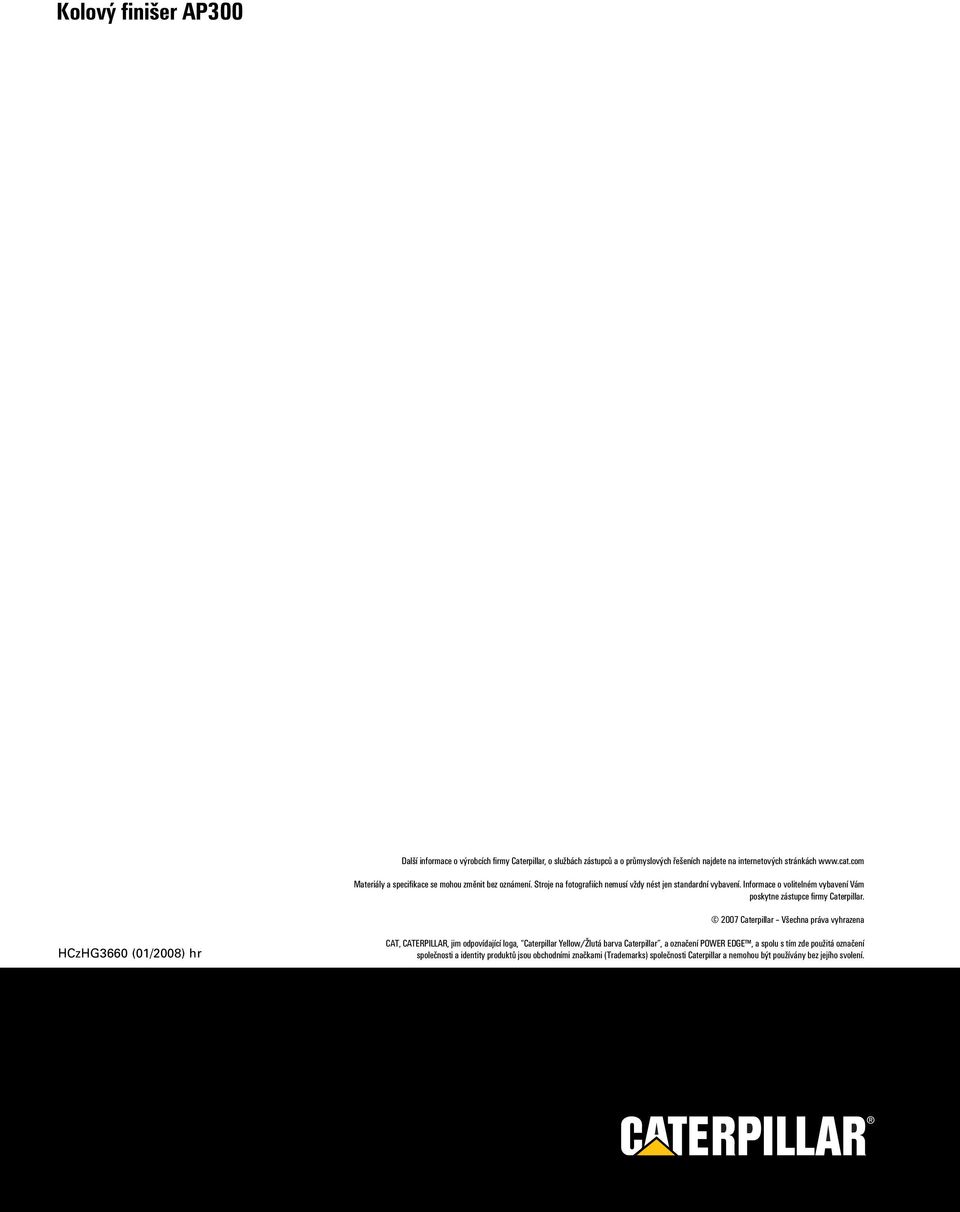

12 Kolový finišer AP300 Další informace o výrobcích firmy Caterpillar, o službách zástupců a o průmyslových řešeních najdete na internetových stránkách Materiály a specifikace se mohou změnit bez oznámení. Stroje na fotografiích nemusí vždy nést jen standardní vybavení. Informace o volitelném vybavení Vám poskytne zástupce firmy Caterpillar Caterpillar Všechna práva vyhrazena HCzHG3660 (01/2008) hr CAT, CATERPILLAR, jim odpovídající loga, Caterpillar Yellow/Žlutá barva Caterpillar, a označení POWER EDGE, a spolu s tím zde použitá označení společnosti a identity produktů jsou obchodními značkami (Trademarks) společnosti Caterpillar a nemohou být používány bez jejího svolení.
