Zadavatel: Část A) Zařízení a vybavení pro inovaci oboru elektrikář č.p. Potřeby zadavatele Minimální požadavky. Předmět plnění

Transkript

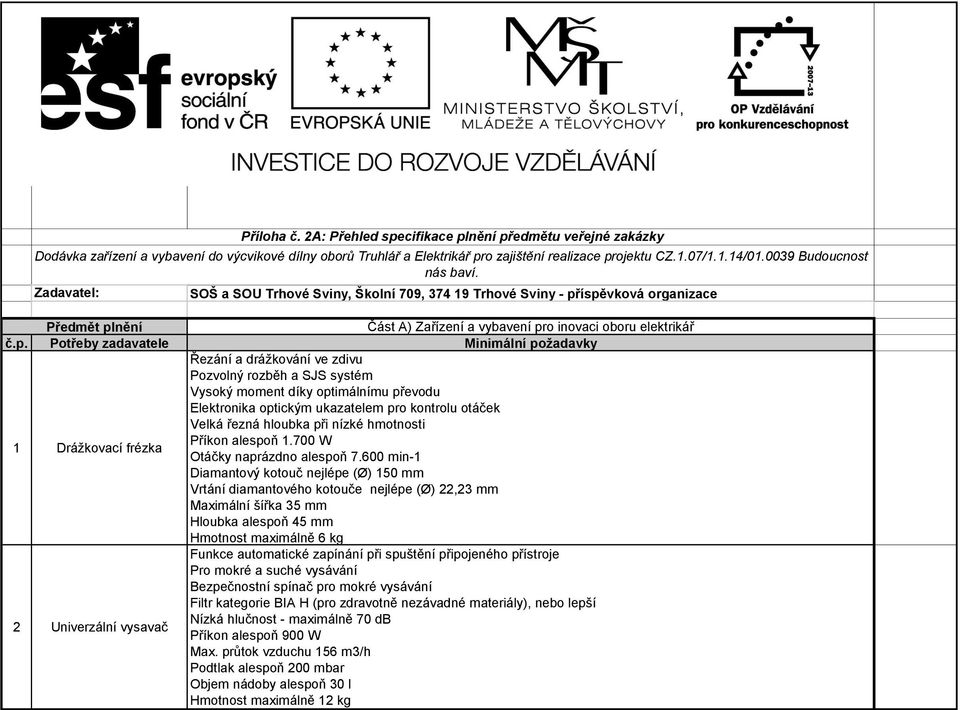

1 Zadavatel: Příloha č. 2A: Přehled specifikace plnění předmětu veřejné zakázky Dodávka zařízení a vybavení do výcvikové dílny oborů Truhlář a Elektrikář pro zajištění realizace projektu CZ.1.07/1.1.14/ Budoucnost nás baví. SOŠ a SOU Trhové Sviny, Školní 709, Trhové Sviny - příspěvková organizace Předmět plnění Část A) Zařízení a vybavení pro inovaci oboru elektrikář č.p. Potřeby zadavatele Minimální požadavky 1 Drážkovací frézka Řezání a drážkování ve zdivu Pozvolný rozběh a SJS systém Vysoký moment díky optimálnímu převodu Elektronika optickým ukazatelem pro kontrolu otáček Velká řezná hloubka při nízké hmotnosti Příkon alespoň W Otáčky naprázdno alespoň min-1 Diamantový kotouč nejlépe (Ø) 150 mm Vrtání diamantového kotouče nejlépe (Ø) 22,23 mm Maximální šířka 35 mm Hloubka alespoň 45 mm Hmotnost maximálně 6 kg 2 Univerzální vysavač Funkce automatické zapínání při spuštění připojeného přístroje Pro mokré a suché vysávání Bezpečnostní spínač pro mokré vysávání Filtr kategorie BIA H (pro zdravotně nezávadné materiály), nebo lepší Nízká hlučnost - maximálně 70 db Příkon alespoň 900 W Max. průtok vzduchu 156 m3/h Podtlak alespoň 200 mbar Objem nádoby alespoň 30 l Hmotnost maximálně 12 kg

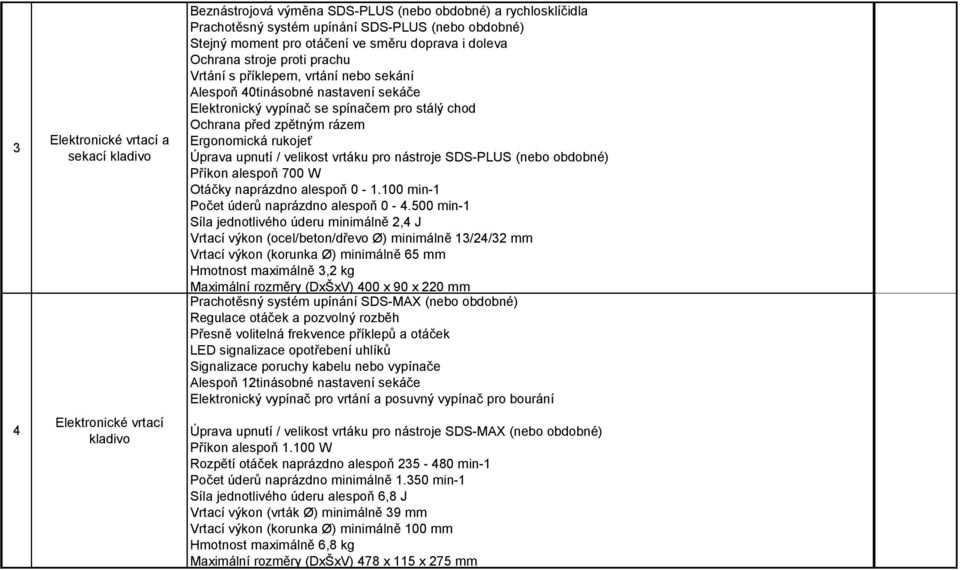

2 3 4 Elektronické vrtací a sekací kladivo Elektronické vrtací kladivo Beznástrojová výměna SDS-PLUS (nebo obdobné) a rychlosklíčidla Prachotěsný systém upínání SDS-PLUS (nebo obdobné) Stejný moment pro otáčení ve směru doprava i doleva Ochrana stroje proti prachu Vrtání s příklepem, vrtání nebo sekání Alespoň 40tinásobné nastavení sekáče Elektronický vypínač se spínačem pro stálý chod Ochrana před zpětným rázem Ergonomická rukojeť Úprava upnutí / velikost vrtáku pro nástroje SDS-PLUS (nebo obdobné) Příkon alespoň 700 W Otáčky naprázdno alespoň min-1 Počet úderů naprázdno alespoň min-1 Síla jednotlivého úderu minimálně 2,4 J Vrtací výkon (ocel/beton/dřevo Ø) minimálně 13/24/32 mm Vrtací výkon (korunka Ø) minimálně 65 mm Hmotnost maximálně 3,2 kg Maximální rozměry (DxŠxV) 400 x 90 x 220 mm Prachotěsný systém upínání SDS-MAX (nebo obdobné) Regulace otáček a pozvolný rozběh Přesně volitelná frekvence příklepů a otáček LED signalizace opotřebení uhlíků Signalizace poruchy kabelu nebo vypínače Alespoň 12tinásobné nastavení sekáče Elektronický vypínač pro vrtání a posuvný vypínač pro bourání Úprava upnutí / velikost vrtáku pro nástroje SDS-MAX (nebo obdobné) Příkon alespoň W Rozpětí otáček naprázdno alespoň min-1 Počet úderů naprázdno minimálně min-1 Síla jednotlivého úderu alespoň 6,8 J Vrtací výkon (vrták Ø) minimálně 39 mm Vrtací výkon (korunka Ø) minimálně 100 mm Hmotnost maximálně 6,8 kg Maximální rozměry (DxŠxV) 478 x 115 x 275 mm

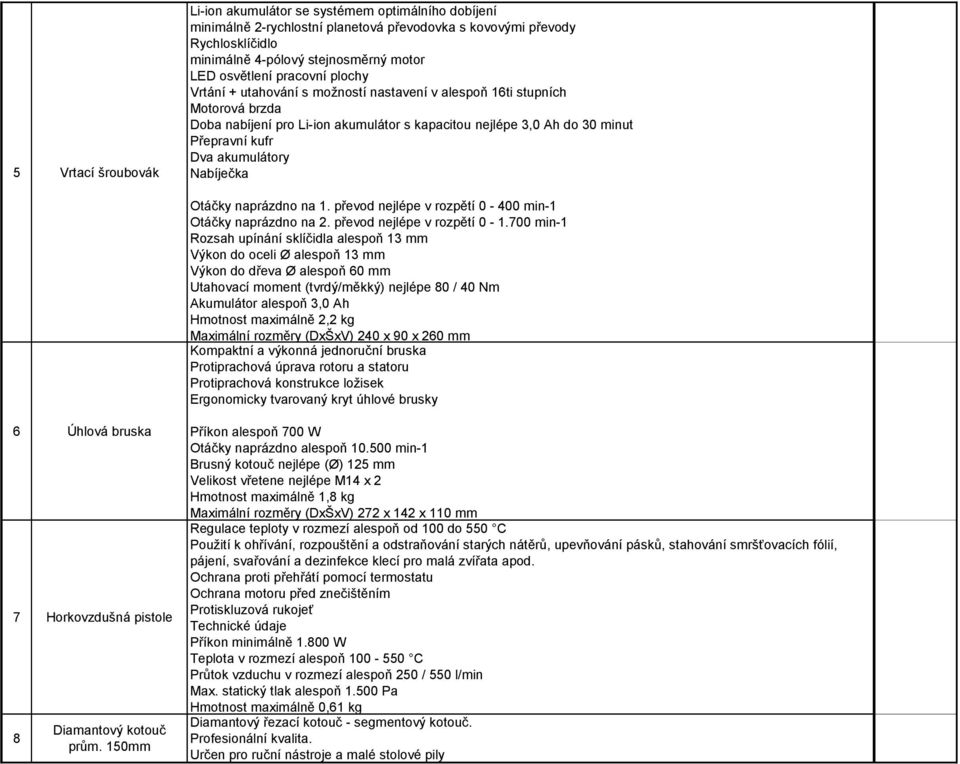

3 5 Vrtací šroubovák Li-ion akumulátor se systémem optimálního dobíjení minimálně 2-rychlostní planetová převodovka s kovovými převody Rychlosklíčidlo minimálně 4-pólový stejnosměrný motor LED osvětlení pracovní plochy Vrtání + utahování s možností nastavení v alespoň 16ti stupních Motorová brzda Doba nabíjení pro Li-ion akumulátor s kapacitou nejlépe 3,0 Ah do 30 minut Přepravní kufr Dva akumulátory Nabíječka Otáčky naprázdno na 1. převod nejlépe v rozpětí min-1 Otáčky naprázdno na 2. převod nejlépe v rozpětí min-1 Rozsah upínání sklíčidla alespoň 13 mm Výkon do oceli Ø alespoň 13 mm Výkon do dřeva Ø alespoň 60 mm Utahovací moment (tvrdý/měkký) nejlépe 80 / 40 Nm Akumulátor alespoň 3,0 Ah Hmotnost maximálně 2,2 kg Maximální rozměry (DxŠxV) 240 x 90 x 260 mm Kompaktní a výkonná jednoruční bruska Protiprachová úprava rotoru a statoru Protiprachová konstrukce ložisek Ergonomicky tvarovaný kryt úhlové brusky 6 Úhlová bruska 7 Horkovzdušná pistole 8 Diamantový kotouč prům. 150mm Příkon alespoň 700 W Otáčky naprázdno alespoň min-1 Brusný kotouč nejlépe (Ø) 125 mm Velikost vřetene nejlépe M14 x 2 Hmotnost maximálně 1,8 kg Maximální rozměry (DxŠxV) 272 x 142 x 110 mm Regulace teploty v rozmezí alespoň od 100 do 550 C Použití k ohřívání, rozpouštění a odstraňování starých nátěrů, upevňování pásků, stahování smršťovacích fólií, pájení, svařování a dezinfekce klecí pro malá zvířata apod. Ochrana proti přehřátí pomocí termostatu Ochrana motoru před znečištěním Protiskluzová rukojeť Technické údaje Příkon minimálně W Teplota v rozmezí alespoň C Průtok vzduchu v rozmezí alespoň 250 / 550 l/min Max. statický tlak alespoň Pa Hmotnost maximálně 0,61 kg Diamantový řezací kotouč - segmentový kotouč. Profesionální kvalita. Určen pro ruční nástroje a malé stolové pily

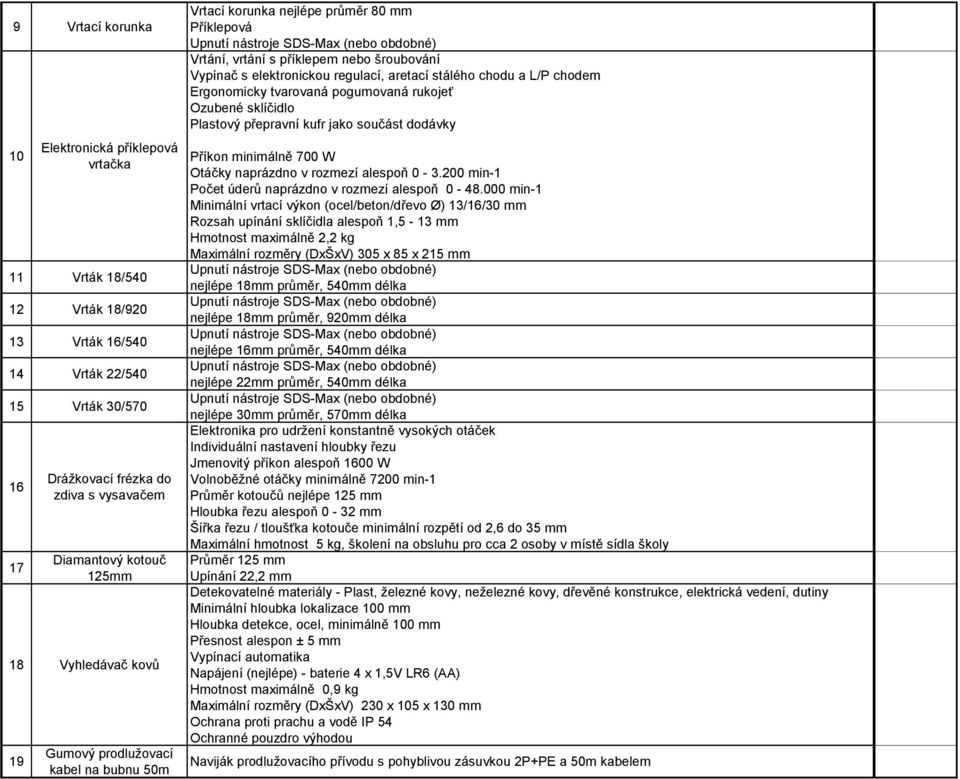

4 9 Vrtací korunka 10 Elektronická příklepová vrtačka 11 Vrták 18/ Vrták 18/ Vrták 16/ Vrták 22/ Vrták 30/ Drážkovací frézka do zdiva s vysavačem Diamantový kotouč 125mm 18 Vyhledávač kovů 19 Gumový prodlužovací kabel na bubnu 50m Vrtací korunka nejlépe průměr 80 mm Příklepová Vrtání, vrtání s příklepem nebo šroubování Vypínač s elektronickou regulací, aretací stálého chodu a L/P chodem Ergonomicky tvarovaná pogumovaná rukojeť Ozubené sklíčidlo Plastový přepravní kufr jako součást dodávky Příkon minimálně 700 W Otáčky naprázdno v rozmezí alespoň min-1 Počet úderů naprázdno v rozmezí alespoň min-1 Minimální vrtací výkon (ocel/beton/dřevo Ø) 13/16/30 mm Rozsah upínání sklíčidla alespoň 1,5-13 mm Hmotnost maximálně 2,2 kg Maximální rozměry (DxŠxV) 305 x 85 x 215 mm nejlépe 18mm průměr, 540mm délka nejlépe 18mm průměr, 920mm délka nejlépe 16mm průměr, 540mm délka nejlépe 22mm průměr, 540mm délka nejlépe 30mm průměr, 570mm délka Elektronika pro udržení konstantně vysokých otáček Individuální nastavení hloubky řezu Jmenovitý příkon alespoň 1600 W Volnoběžné otáčky minimálně 7200 min-1 Průměr kotoučů nejlépe 125 mm Hloubka řezu alespoň 0-32 mm Šířka řezu / tloušťka kotouče minimální rozpětí od 2,6 do 35 mm Maximální hmotnost 5 kg, školení na obsluhu pro cca 2 osoby v místě sídla školy Průměr 125 mm Upínání 22,2 mm Detekovatelné materiály - Plast, železné kovy, neželezné kovy, dřevěné konstrukce, elektrická vedení, dutiny Minimální hloubka lokalizace 100 mm Hloubka detekce, ocel, minimálně 100 mm Přesnost alespon ± 5 mm Vypínací automatika Napájení (nejlépe) - baterie 4 x 1,5V LR6 (AA) Hmotnost maximálně 0,9 kg Maximální rozměry (DxŠxV) 230 x 105 x 130 mm Ochrana proti prachu a vodě IP 54 Ochranné pouzdro výhodou Naviják prodlužovacího přívodu s pohyblivou zásuvkou 2P+PE a 50m kabelem

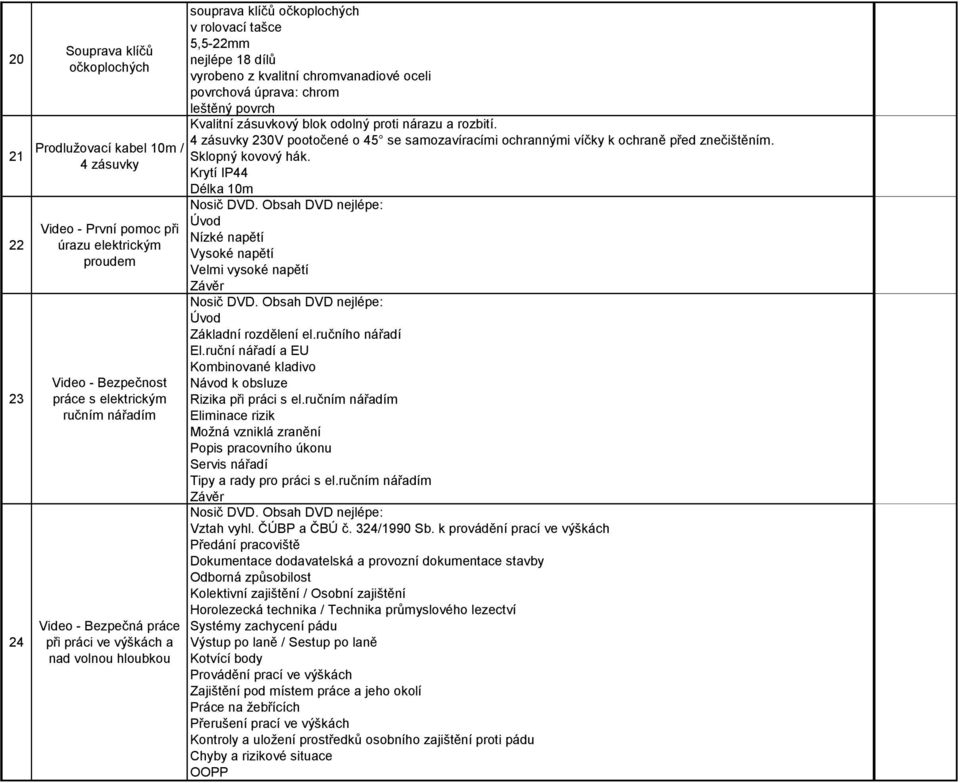

5 Souprava klíčů očkoplochých Prodlužovací kabel 10m / 4 zásuvky Video - První pomoc při úrazu elektrickým proudem Video - Bezpečnost práce s elektrickým ručním nářadím Video - Bezpečná práce při práci ve výškách a nad volnou hloubkou souprava klíčů očkoplochých v rolovací tašce 5,5-22mm nejlépe 18 dílů vyrobeno z kvalitní chromvanadiové oceli povrchová úprava: chrom leštěný povrch Kvalitní zásuvkový blok odolný proti nárazu a rozbití. 4 zásuvky 230V pootočené o 45 se samozavíracími ochrannými víčky k ochraně před znečištěním. Sklopný kovový hák. Krytí IP44 Délka 10m Nosič DVD. Obsah DVD nejlépe: Úvod Nízké napětí Vysoké napětí Velmi vysoké napětí Závěr Nosič DVD. Obsah DVD nejlépe: Úvod Základní rozdělení el.ručního nářadí El.ruční nářadí a EU Kombinované kladivo Návod k obsluze Rizika při práci s el.ručním nářadím Eliminace rizik Možná vzniklá zranění Popis pracovního úkonu Servis nářadí Tipy a rady pro práci s el.ručním nářadím Závěr Nosič DVD. Obsah DVD nejlépe: Vztah vyhl. ČÚBP a ČBÚ č. 324/1990 Sb. k provádění prací ve výškách Předání pracoviště Dokumentace dodavatelská a provozní dokumentace stavby Odborná způsobilost Kolektivní zajištění / Osobní zajištění Horolezecká technika / Technika průmyslového lezectví Systémy zachycení pádu Výstup po laně / Sestup po laně Kotvící body Provádění prací ve výškách Zajištění pod místem práce a jeho okolí Práce na žebřících Přerušení prací ve výškách Kontroly a uložení prostředků osobního zajištění proti pádu Chyby a rizikové situace OOPP

6 Video - Bezpečnost práce - dílcová lešení Video - PO - Požárně bezpečnostní řešení staveb Zkoušečka obvodů (vadaska) Stykač 9A, 230V, 50/60Hz Nosič DVD. Obsah DVD nejlépe: - rozdělení dílcových lešení (z hlediska použitých dílců, podle třídy zatížení podlah) - technická dokumentace - před vlastní stavbou lešení (zakládání lešení, zakládání na terénu, zakládání na konstrukci, montážní prostor) - představení systémů lešení - lešenář, pomocný pracovník (způsobilost, lékařské prohlídky, školení, ochranné pracovní prostředky) - kontroly a revize (prostředky pro zajištění proti pádu z výšky, elektrické nářadí) - montáž lešení (kotvení, ochrana volného okraje, přístupy a výstupy, nánožky, stavitelné patky, založení, podlahy, demontáž lešení) - ochrana před nebezpečným dotykem a bleskem - používání, prohlídky a údržba lešení - doprava materiálu (manuálně, jednoduché kladky pro ruční zvedání, stavební elektrické vrátky) - rizika, zakázané činnosti Nosič DVD. Obsah DVD nejlépe: - Statistická čísla za rok Třídy provozů dle jejich rizikovosti - Posuzování požární bezpečnosti staveb - Materiály zvyšující požární odolnost stavebních konstrukcí - Prostředky pro zajištění bezpečného opuštění objektu při požáru - Stabilní hasicí zařízení - Elektrická požární signalizace - Zařízení pro odvod tepla a kouře - Přenosné hasicí přístroje - Hodnocení technologií a opatření pojišťovnou použití: dvojpólové měření velikosti jednosměrného a střídavého napětí minimálně od 110 do 400V s frekvencí 0-60 Hz; určení fázového vodiče; určení pořadí fází trojfázové soustavy s nulovým vodičem; určení polarity stejnosměrného napětí; Stykač 9A 1 Zapínací kontakt 1 Vypínací kontakt Napájecí napětí 230V 50/60Hz 29 Ovládač stiskací Ovl.hl.stiskací s návratem bez symbolu 30 Spínací jednotka Z Spínací jednotka Z 31 Spínací jednotka V Spínací jednotka V 32 Spojovací díl HARMONY XB5, plast, či podobný 33 Nůž elektrikářský Nůž s člunkem - vhodný zejména pro odplášťování kabelů

7 34 Korunkové vrtáky 35 Taška na nářadí Požadavek nejlépe: Celková délka: 320 mm, Hloubka: 70 mm Průměr: 80 mm Upínání: SDS-max Taška na nářadí ve velikosti nejlépe: délka (mm): , šířka (mm): materiál: kůže výška (mm): Sada nářadí pro elektrikáře v tašce Sada nářadí pro elektrikáře v tašce, nejlépe 24-dílná - provedení z odolné kůže; s přední stěnou s nastavitelnými upevňovacími pásky a nosným řemenem. Přední stěna částečně sklopná s nastavitelnými pásky a přihrádkou na dokumenty Přední stěna navíc zesílena hliníkovými úhelníky S pozinkovanou vaničkou na dně Držadlo pro přenášení Minimální vnitřní rozměry (š x v x h): 415 x 245 x 155 mm Obsah nářadí (nejlépe): Kombinované kleště 180 mm; Odizolovací kleště 160 mm; Nástroj pro odstraňování plášťů 165 mm; Půlkulaté kleště s břity 160 mm; Boční štípací kleště 160 mm; Kabelový nůž 185 mm; Kelímek na sádru 125 x 90 mm; Pila Puk 150 x 240 mm; Zámečnické kladivo 300 g; Klempířské kladívko 1000 g; Plochý štětec 40 mm; Malířská špachtle 40 mm; Tesařská tužka 24 cm; Elektrikářské dláto 250 x 10 mm; Zednické dláto 250 mm; Šroubováky pro šrouby s drážkou 0,4 x 2,5 x 80 mm; Šroubováky pro šrouby s drážkou 0,6 x 3,5 x 100 mm; Šroubováky pro šrouby s drážkou 1,0 x 5,5 x 125 mm; Šroubováky pro šrouby s drážkou 1,2 x 6,5 x 150 mm; Šroubováky, Pro šrouby s křížovou drážkou PH1 x 80mm; Šroubováky, Pro šrouby s křížovou drážkou PH2 x 100 mm; Šroubováky pro šrouby s křížovou drážkou PZ1 x 80 mm; Šroubováky pro šrouby s křížovou drážkou PZ2 x 100 mm; Zkoušečka napětí Rozměry jednotlivých nástrojů v sadě jsou orientační 37 Sada 25 očkoplochých klíčů minimálně 25 očkoplochých klíčů - průběžně od 6 32 mm - provedení: chrom-vanad, matné chromování, hlava lesklá

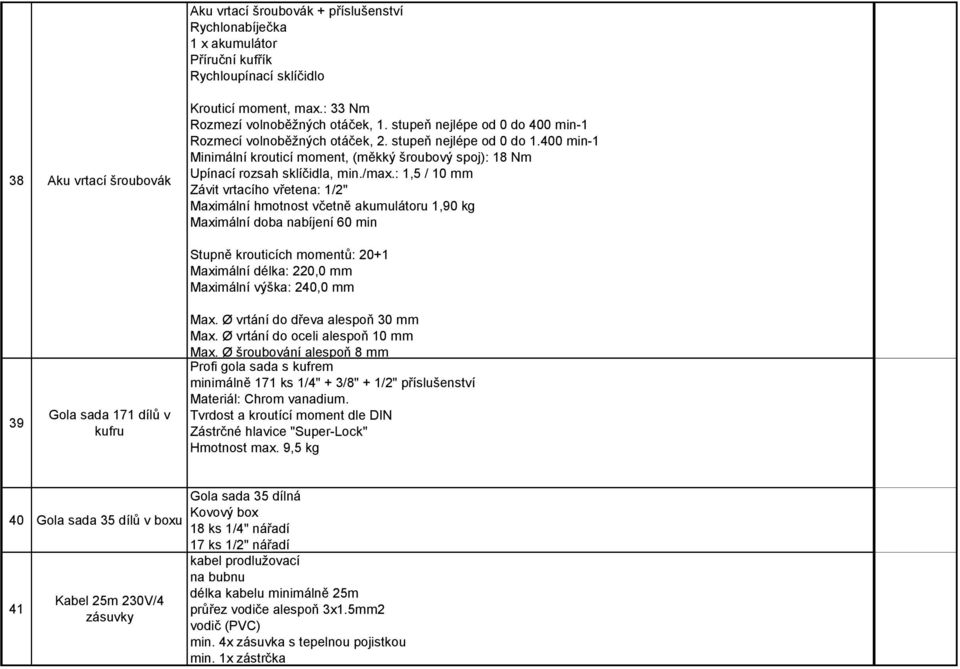

8 Aku vrtací šroubovák + příslušenství Rychlonabíječka 1 x akumulátor Příruční kufřík Rychloupínací sklíčidlo 38 Aku vrtací šroubovák Krouticí moment, max.: 33 Nm Rozmezí volnoběžných otáček, 1. stupeň nejlépe od 0 do 400 min-1 Rozmecí volnoběžných otáček, 2. stupeň nejlépe od 0 do min-1 Minimální krouticí moment, (měkký šroubový spoj): 18 Nm Upínací rozsah sklíčidla, min./max.: 1,5 / 10 mm Závit vrtacího vřetena: 1/2" Maximální hmotnost včetně akumulátoru 1,90 kg Maximální doba nabíjení 60 min 39 Gola sada 171 dílů v kufru Stupně krouticích momentů: 20+1 Maximální délka: 220,0 mm Maximální výška: 240,0 mm Max. Ø vrtání do dřeva alespoň 30 mm Max. Ø vrtání do oceli alespoň 10 mm Max. Ø šroubování alespoň 8 mm Profi gola sada s kufrem minimálně 171 ks 1/4" + 3/8" + 1/2" příslušenství Materiál: Chrom vanadium. Tvrdost a kroutící moment dle DIN Zástrčné hlavice "Super-Lock" Hmotnost max. 9,5 kg 40 Gola sada 35 dílů v boxu 41 Kabel 25m 230V/4 zásuvky Gola sada 35 dílná Kovový box 18 ks 1/4" nářadí 17 ks 1/2" nářadí kabel prodlužovací na bubnu délka kabelu minimálně 25m průřez vodiče alespoň 3x1.5mm2 vodič (PVC) min. 4x zásuvka s tepelnou pojistkou min. 1x zástrčka

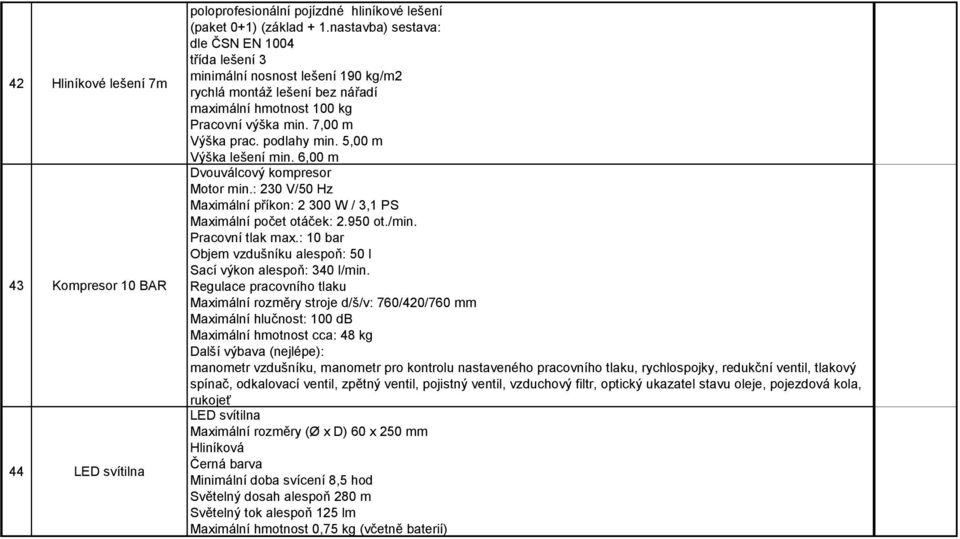

9 42 Hliníkové lešení 7m 43 Kompresor 10 BAR 44 LED svítilna poloprofesionální pojízdné hliníkové lešení (paket 0+1) (základ + 1.nastavba) sestava: dle ČSN EN 1004 třída lešení 3 minimální nosnost lešení 190 kg/m2 rychlá montáž lešení bez nářadí maximální hmotnost 100 kg Pracovní výška min. 7,00 m Výška prac. podlahy min. 5,00 m Výška lešení min. 6,00 m Dvouválcový kompresor Motor min.: 230 V/50 Hz Maximální příkon: W / 3,1 PS Maximální počet otáček: ot./min. Pracovní tlak max.: 10 bar Objem vzdušníku alespoň: 50 l Sací výkon alespoň: 340 l/min. Regulace pracovního tlaku Maximální rozměry stroje d/š/v: 760/420/760 mm Maximální hlučnost: 100 db Maximální hmotnost cca: 48 kg Další výbava (nejlépe): manometr vzdušníku, manometr pro kontrolu nastaveného pracovního tlaku, rychlospojky, redukční ventil, tlakový spínač, odkalovací ventil, zpětný ventil, pojistný ventil, vzduchový filtr, optický ukazatel stavu oleje, pojezdová kola, rukojeť LED svítilna Maximální rozměry (Ø x D) 60 x 250 mm Hliníková Černá barva Minimální doba svícení 8,5 hod Světelný dosah alespoň 280 m Světelný tok alespoň 125 lm Maximální hmotnost 0,75 kg (včetně baterií)

10 45 Digitální osciloskop 46 Funkční generátor Digitální osciloskop možnost USB připojení k PC možnost připojení k flash disku SPECIFIKACE: Minimální šířka pásma: 24 MHz Max. Nástupní hrana: < 14 ns Samplovací kmitočet: alespoň 240 MS/s Citlivost: alespoň 2mV ~ 5 V/div Minimální délka záznamu: 1024k Charakteristika kanálu: 500 MS/s (reálný čas), 25 GS/s (ekvivalentní) Spouštění: Edge, Pulse, Video and Alternate Připojení a paměť: USB Device, RS-232C, LAN výhodou Časový průběh: Add, Subtract, Divide, Reverse and FFT Aplikace: College Education, R&D, Electronic product assemble line, Industrial Control atd. (nebo obdobné) Displej: LCD 320 x 240, barevný Maximální rozměry: 325 x 155 x 135 mm Generátor průběhů sinus, pravoúhlý, pila, ramp, puls, TTL displej zobrazující amplitudu a frekvenci frekvenční čítač MINIMÁLNÍ POŽADAVKY na funkční generátor: AMPLITUDOVÁ CHARAKTERISTIKA: Rozsah min. (bez zátěže): od 1mVpp do 20Vpp Přesnost min.: +/- 5% Rozlišení min.: 0.1mV FREKVENČNÍ CHARAKTERISTIKA: Rozsah min.: od 0.5Hz do 5MHz Přesnost min.: +/- 1% Rozlišení min.: 1mHz Výstupní výkon min.: 2Wp-p Výstupní impedance min.: 50Ω Zeslabení min.: 20dB + 40dB DC Offset min.: od -10V do + 10V Frekvenční displej min.: 4-digits-LED Amplitudový displej min.: 3-digits-LED Duty Cycle min.: od 10% do 90% Zkreslení sinus min.: 2% (na 1kHz) Náběžná hrana obdelník min.: 35ns VCF: 100:1 FREKVENČNÍ ČÍTAČ: Frekvenční rozsah min.: od 0.2Hz do 10MHz Amplitudový rozsah min.: od 0.5Vp-p do 5Vp-p Vstupní impedance min.: 10kΩ OBECNÁ CHARAKTERISTIKA: Hmotnost max: 3kg Rozměry max: 320mm x 240mm x 100mm požadavek na příslušenství (nejlépe): BNC kabel s krokosvorkami napájecí šňůra

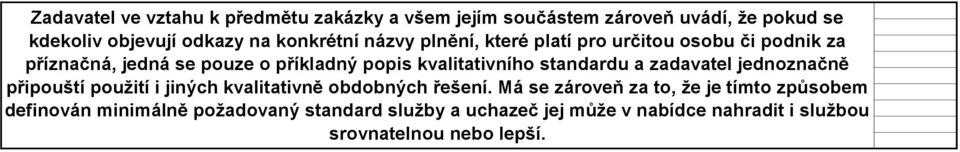

11 Zadavatel ve vztahu k předmětu zakázky a všem jejím součástem zároveň uvádí, že pokud se kdekoliv objevují odkazy na konkrétní názvy plnění, které platí pro určitou osobu či podnik za příznačná, jedná se pouze o příkladný popis kvalitativního standardu a zadavatel jednoznačně připouští použití i jiných kvalitativně obdobných řešení. Má se zároveň za to, že je tímto způsobem definován minimálně požadovaný standard služby a uchazeč jej může v nabídce nahradit i službou srovnatelnou nebo lepší.
