1 Obsah Úvod 1 Systémové požadavky 1 Obsah balení 2 USB PC Kamera 3 Specifikace 4 Instalace ovladače 6 Použití aplikace Amcap 7 Test mikrofonu 9 Prohlížení obrázků 9 Popis kamery 11 Nastavení Vlastností 12 Poznámky 17 Odinstalace ovladače 17 Záruka 18 Úvod Děkujeme vám, že jste si zvolili právě tuto webovou kameru, která je navržena podle nejnovějších tvarových a technologických poznatků. Poskytuje všechny potřebné funkce a možnosti v nejvyšší kvalitě a je rovněž snadno přenosná. S touto webovou kamerou bude vzdálenost mezi vašimi přáteli nebo obchodními partnery mnohem kratší bez ohledu na to jak daleko od vás se nacházejí. Jednoduše je to od vás báječná volba. Systémové požadavky pro kameru 1.3 mega pixelů Operační systém Windows 2000/XP CPU:Pentium 4 1.8GHz a výše Paměť: 256 MB a výše Hard Disk 200MB volné kapacity Port: USB 2.0 CD-ROM Jednotka Video Karta s podporou DIRECT X Systémové požadavky pro kameru 500K pixelů Operační systém Windows 98SE/ME/2000/XP CPU:Pentium II 300/Celeron/AMD Athlon Hz a výše Paměť: 64 MB a výše Hard Disk 100MB volné kapacity Port: USB 1.1/2.0 CD-ROM Jednotka Video Karta s podporou DIRECT X

2 Balení Obsahuje PC Kamera (USB Kabel a Mikrofonní Jack) Instalační CD a Uživatelský návod

3 Specifikace pro 1.3 mega pixelů Kameru Obrazový Sensor ¼ CMOS Pixelů 1.3 mega pixelů softwarovou interpolací Rozlišení 1280H x 960V Formát Obrazu 320x 240, 640x480, 800x600, 1280x960CIF, QCIF Datový Formát RGB24, 1420, YUV Port USB 2.0 Rychlost 30fps (VGA) Zobrazení Minimální 2.0Lux Osvětlení S/N Poměr >48dB Gama 0.47 Stupnice šedé < 8 Rozsah objektivu F2.0/F3.60 Zaostření 8.00mm až nekonečno Úhel záběru 92st. Horizontálně Ovládání Saturace, Kontrast Ostrost Vyvážení Bílé Auto, manual Rozsah Vyvážení 2600K až 5000K Expozice Auto, manual Spotřeba proudu <150mA Skladovací -30C až +70C teplota Provozní teplota -10C až +40C Specifikace pro 500K pixelů Kameru Obrazový Sensor ¼ CMOS Pixelů 300K pixelů (500K) softwarovou interpolací Rozlišení 800H x 600V Formát Obrazu 320x 240, 640x480, 800x600, CIF, QCIF Datový Formát RGB24 Port USB 1.1/2.0 Rychlost 30fps (VGA) Zobrazení Minimální 2.0Lux Osvětlení S/N Poměr >48dB Gama 0.47 Stupnice šedé < 8 Rozsah objektivu F2.0/F3.60 Zaostření 8.00mm až nekonečno Úhel záběru 92st. Horizontálně Ovládání Saturace, Kontrast Ostrost Vyvážení Bílé Auto, manual Rozsah Vyvážení 2600K až 5000K Expozice Auto, manual Spotřeba proudu <100mA Skladovací -30C až +70C teplota Provozní teplota -10C až +40C

4 Instalace Ovladače Poznámka: Před instalací Apexix webcamery odinstalujte všechny dříve nainstalované web kamery. Nepřipojujte web kameru k PC dokud není nainstalovaný ovladač. Vložte přiložené instalační CD do mechaniky CD-ROM, počítač zobrazí okno průvodce pro volbu odpovídajícího ovladače. Zvolte odpovídající ovladač a systém automatický nainstaluje ovladač pro web kameru. Zobrazené okno můžete vidět níže: Poté co proběhne instalace klikněte na FINISH pro dokončení instalace. Na ploše PC se objeví zkratka Vamcap. Připojte kameru USB kabelem k portu USB počítače. Současně připojte mikrofon do vstupu pro mikrofon. Restartujte počítač. Použití Amcap Po spuštění Amcap.exe uvidíte svůj vlastní obraz. Můžete nastavit rozlišení Obrazu. Můžete si vytvořit statický obrázek pro vaši potřebu nebo vaše přátele na jiných počítačích.

5 Test Mikrofonu Pokud po připojení mikrofonu do vstupu pro mikrofon není možno využívat toto zařízení, otevřete prosím ovládací panely ve vašem počítači a klikněte na ikonu nastavení zvukových zařízení. Ve vlastnostech zvukových zařízení nastavte správnou funkci mikrofonu a reproduktorů. S vašimi přáteli, obchodními partnery nebo členy rodiny můžete komunikovat také prostřednictvím audio spojení pomocí vhodných komunikačních programů jako je např. MSN, ICQ nebo Skype. Prohlížení Obrázků Po kliknutí na ikonu Amcap na ploše vašeho počítače nebo spuštěním z nabídky start můžete spustit aplikaci pro prohlížení obrázků.

6 Pokud se vám nedaří obrázek zobrazit, můžete vyzkoušet změnit volby náhledu jak je vyobrazeno níže. Popis Kamery Přejděte do ovládacích panelů a zvolte Správce zařízení poté vyberte USB PC camera.

7 Záložka Konfigurace Vlastností Přejděte do Options (volby) a zvolte audio capture filter (zachytávání audia) Viz obrázek níže.

8 Přejděte do složky Options (Volby) a zvolte Video Capture filter Viz obrázek níže. Zobrazí se záložka nastavení vlastností tohoto filtru kde je možno provést většinu potřebných nastavení. Přejděte do složky Options (Volby) a zvolte Video Capture filter Viz obrázek níže.

9 Poznámka: Objektiv očistěte měkkým hadříkem. Nikdy se objektivu nedotýkejte prsty nebo ostrými či drsnými předměty. Není vhodné používat tuto kamery v prostředí s velmi nízkou okolní teplotou nebo naopak velmi vysokou teplotou, prašném nebo velmi vlhkem okolním prostředí. Odinstalace ovladače. Zobrazí se stránka konfigurace vlastností video filtru, kde můžete provést většinu potřebných nastavení. Klikněte na nabídku Start zvolte Programy, USB PC camera a zvolte Uninstall. Postupujte podle následujícího průvodce.

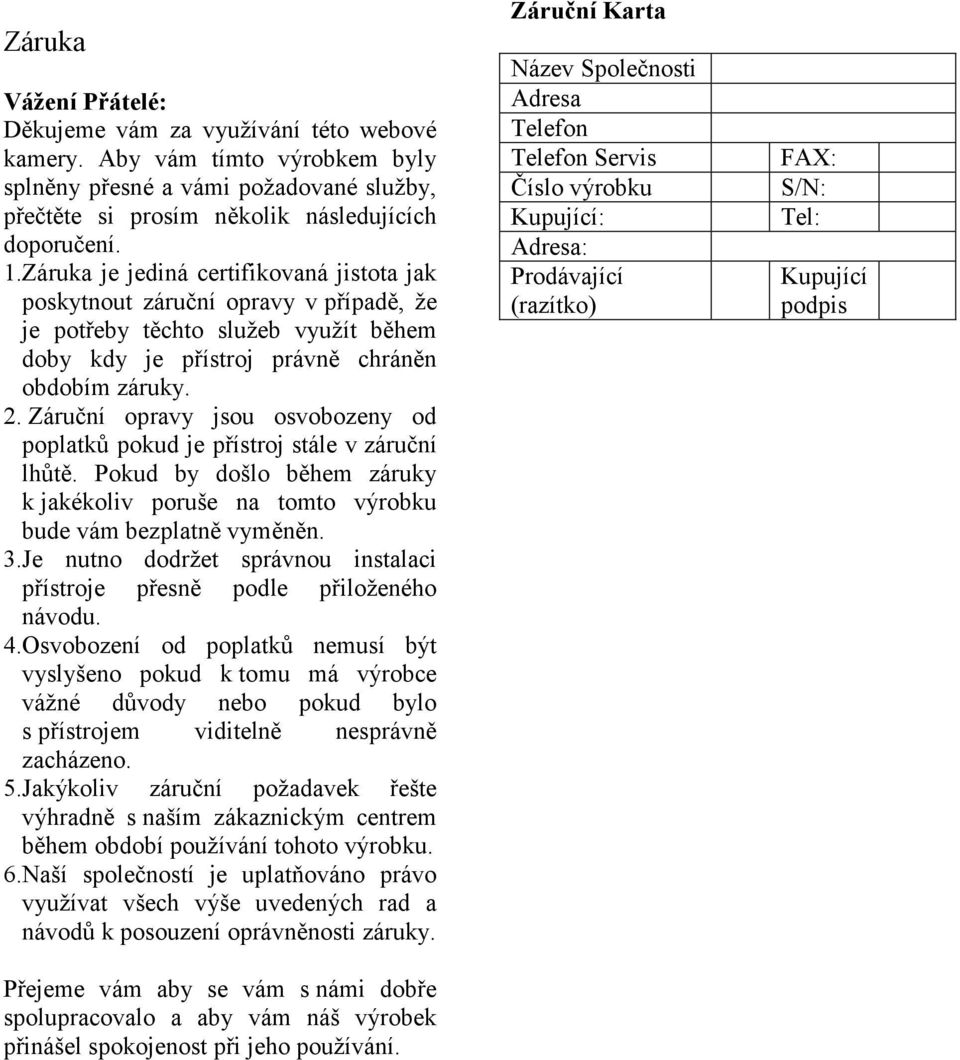

10 Záruka Vážení Přátelé: Děkujeme vám za využívání této webové kamery. Aby vám tímto výrobkem byly splněny přesné a vámi požadované služby, přečtěte si prosím několik následujících doporučení. 1.Záruka je jediná certifikovaná jistota jak poskytnout záruční opravy v případě, že je potřeby těchto služeb využít během doby kdy je přístroj právně chráněn obdobím záruky. 2. Záruční opravy jsou osvobozeny od poplatků pokud je přístroj stále v záruční lhůtě. Pokud by došlo během záruky k jakékoliv poruše na tomto výrobku bude vám bezplatně vyměněn. 3.Je nutno dodržet správnou instalaci přístroje přesně podle přiloženého návodu. 4.Osvobození od poplatků nemusí být vyslyšeno pokud k tomu má výrobce vážné důvody nebo pokud bylo s přístrojem viditelně nesprávně zacházeno. 5.Jakýkoliv záruční požadavek řešte výhradně s naším zákaznickým centrem během období používání tohoto výrobku. 6.Naší společností je uplatňováno právo využívat všech výše uvedených rad a návodů k posouzení oprávněnosti záruky. Přejeme vám aby se vám s námi dobře spolupracovalo a aby vám náš výrobek přinášel spokojenost při jeho používání. Záruční Karta Název Společnosti Adresa Telefon Telefon Servis Číslo výrobku Kupující: Adresa: Prodávající (razítko) FAX: S/N: Tel: Kupující podpis
