1 Revize Lektor: Ing. Tomáš Mlčák, Ph. D. Katedra elektrotechniky Fakulta elektrotechniky a informatiky VŠB-TU Ostrava Listopad 2013, Ostrava-Poruba Elektrická zařízení a rozvody v budovách

2 UPOZORNĚNÍ Uvedené textové soubory a jejich obsah jsou určeny výhradně jako učební a studijní pomůcka účastníkům kurzů pořádaných v rámci smlouvy s VŠB-TU a studentům VŠB TU Ostrava. Jejich použití pro jakékoliv jiné účely bez výslovného svolení autorů bude považováno za porušení autorských práv.

3 Revize elektrických zařízení Určeno pro studenty předmětu /01 - Elektrická zařízení a rozvody v budovách ( EZRB )

4 1. Historie revizí, definice 2. Legislativní aspekty 3. Jednotlivá měření 4. Lhůty revizí Osnova

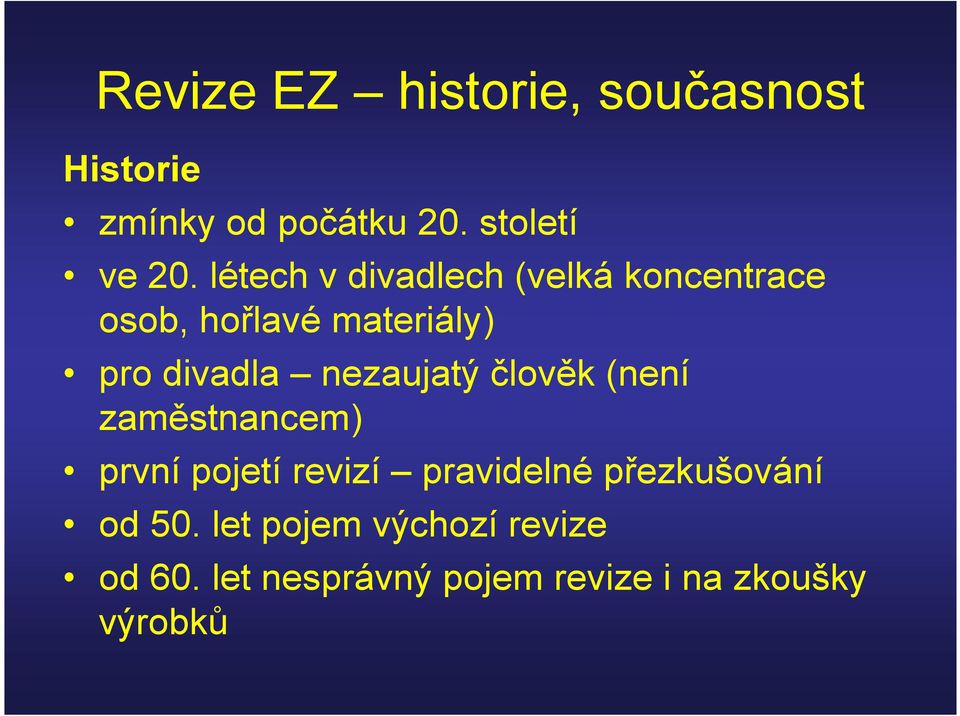

5 Revize EZ historie, současnost Historie zmínky od počátku 20. století ve 20. létech v divadlech (velká koncentrace osob, hořlavé materiály) pro divadla nezaujatý člověk (není zaměstnancem) první pojetí revizí pravidelné přezkušování od 50. let pojem výchozí revize od 60. let nesprávný pojem revize i na zkoušky výrobků

6 Revize vs. zkoušky elektrických zařízení Revize obecně není paušální daný postup, vztahuje se na instalace, je nutno vypracovat revizní zprávu, posuzuje stav instalace (zařízení) z hlediska bezpečnosti Zkoušky vztahují se na výrobky, většinou je paušálně stanoven postup posuzuje funkční bezpečnostní a potenciálně jiná hlediska Elektrické zařízení = elektrický předmět, elektrická instalace, elektrický obvod cokoliv co využívá el-mag. jevů (i hromosvod) Elektrická instalace = podmnožina EZ

7 Normativní, legislativní dokumenty Revize EZ (budov) je upravena následujícími předpisy ČSN Revize elektrických zařízení ČSN Revize TNI Revize Zák. 183/2006 Stavební zákon (nepřímo o revizích) NV. 163/2002 TP na stavební výrobky Vyhl. 268/2009 Technické požadavky na stavby Vyhl. 20/1979 Podmínky k zajištění bezpečnosti vyhrazených EZ Zák. 458/2000 Energetický zákon (údržba odběrného zařízení ve stavu odpovídajícím platným předpisům)

8 Vyhl. 268/2009 TP na stavby 34 Připojení staveb k distribučním sítím, vnitřní silnoproudé rozvody a vnitřní rozvody sítí elektronických komunikací (1) Vnitřní silnoproudé rozvody se připojují na distribuční sítě přípojkou, nebo rozšířením distribuční soustavy elektřinyk. (2) Elektrický rozvod musí podle druhu provozu splňovat požadavky na a) bezpečnost osob, zvířat a majetku, b) provozní spolehlivost v daném prostředí při určeném způsobu provozu a vlivu prostředí, c) přehlednost rozvodu, umožňující rychlou lokalizaci a odstranění případných poruch, d) snadnou přizpůsobivost rozvodu při požadovaném přemísťování elektrických zařízení e) dodávku elektrické energie pro zařízení, která musí zůstat funkční při požáru, f) zamezení vzájemných nepříznivých vlivů a rušivých napětí při křižování a souběhu silnoproudých vedení g) dodržet podmínky EMC (3) Transformační stanice a náhradní zdroje elektrické energie umístěné v budovách musí vyhovět všem požadavkům na zajištění bezpečnosti, a požárně bezpečnostním požadavkům.

9 Vyhl. 268/2009 TP na stavby 34 Připojení staveb k distribučním sítím, vnitřní silnoproudé rozvody a vnitřní rozvody sítí elektronických komunikací (5) Každá stavba musí mít trvale přístupné a viditelně trvale označené zařízení umožňující vypnutí elektrické energie. (6) U staveb se zřizuje hlavní ochranná přípojnice a její uzemnění se provede propojením se základovým zemničem. (7) Zásuvky se jmenovitým proudem nepřesahujícím 16 A musí splňovat národně stanovené parametry.

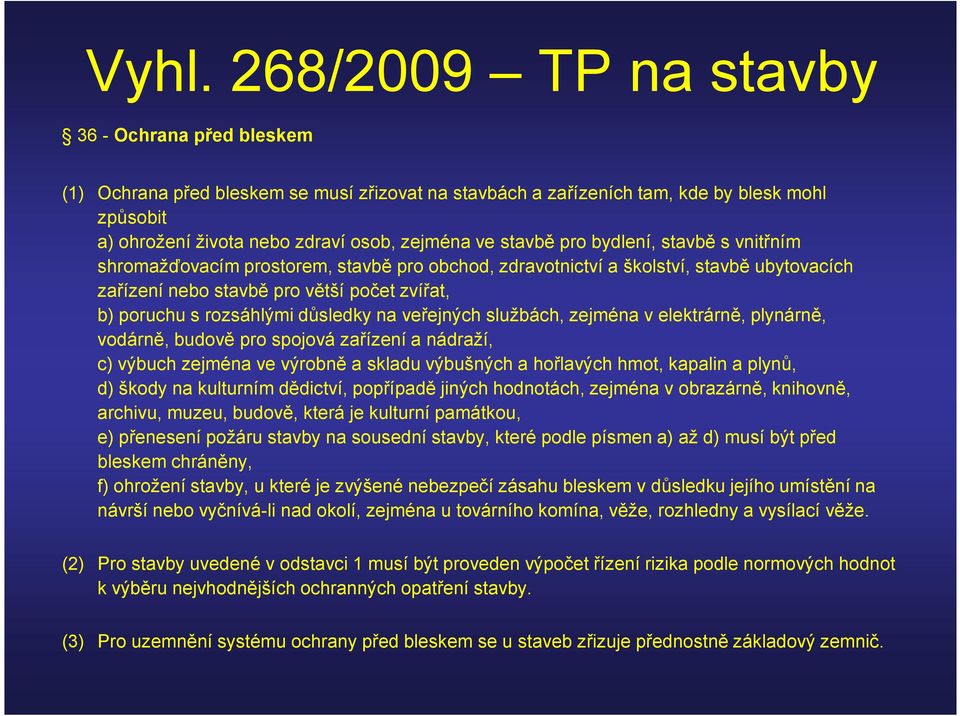

10 Vyhl. 268/2009 TP na stavby 36- Ochrana před bleskem (1) Ochrana před bleskem se musí zřizovat na stavbách a zařízeních tam, kde by blesk mohl způsobit a) ohrožení života nebo zdraví osob, zejména ve stavbě pro bydlení, stavbě s vnitřním shromažďovacím prostorem, stavbě pro obchod, zdravotnictví a školství, stavbě ubytovacích zařízení nebo stavbě pro větší počet zvířat, b) poruchu s rozsáhlými důsledky na veřejných službách, zejména v elektrárně, plynárně, vodárně, budově pro spojová zařízení a nádraží, c) výbuch zejména ve výrobně a skladu výbušných a hořlavých hmot, kapalin a plynů, d) škody na kulturním dědictví, popřípadě jiných hodnotách, zejména v obrazárně, knihovně, archivu, muzeu, budově, která je kulturní památkou, e) přenesení požáru stavby na sousední stavby, které podle písmen a) až d) musí být před bleskem chráněny, f) ohrožení stavby, u které je zvýšené nebezpečí zásahu bleskem v důsledku jejího umístění na návrší nebo vyčnívá-li nad okolí, zejména u továrního komína, věže, rozhledny a vysílací věže. (2) Pro stavby uvedené v odstavci 1 musí být proveden výpočet řízení rizika podle normových hodnot k výběru nejvhodnějších ochranných opatření stavby. (3) Pro uzemnění systému ochrany před bleskem se u staveb zřizuje přednostně základový zemnič.

11 NV 378/2001 Definice provozní, průvodní dokumentace Povinnost provádět výchozí, pravidelné revize Při ztrátě průvodní dokumentace povinnost upravit užívání EZ MPBP

12 Vyhl. 73/2010 Sb. Vyhláška upravující bezpečnost vyhrazených EZ. 2 Vyhrazená elektrická zařízení Vyhrazená elektrická zařízení ve smyslu 4 písm. d) až g) zákona (dále jen "zařízení") jsou zařízení a) pro výrobu, přeměnu, rozvod a odběr elektrické energie, b) určená k ochraně před účinky atmosférické nebo statické elektřiny. Příloha 2 - Oprávnění organizací a podnikajících FO (1) Organizace a podnikající FO smějí a) provádět montáž, opravy a údržbu zařízení, b) vyrábět rozvaděče nízkého napětí, dodavatelským způsobem jen na základě oprávnění. ( na daný druh elektrického zařízení)

13 A B E1X Třídy oprávnění pro činnosti na elektrickém zařízení Druh Zařízení v objektech bez nebezpečí výbuchu Zařízení v objektech s nebezpečím výbuchu Rozsah Zařízení bez omezení napětí stejnosměrného nebo střídavého E2X Zařízení s napětím do 1 kv střídavého nebo 1, 5 kv stejnosměrného E3X E4X Zařízení určená na ochranu před účinky atmosférické a statické elektřiny Vyjmenovaná zařízení z položky podle E2X

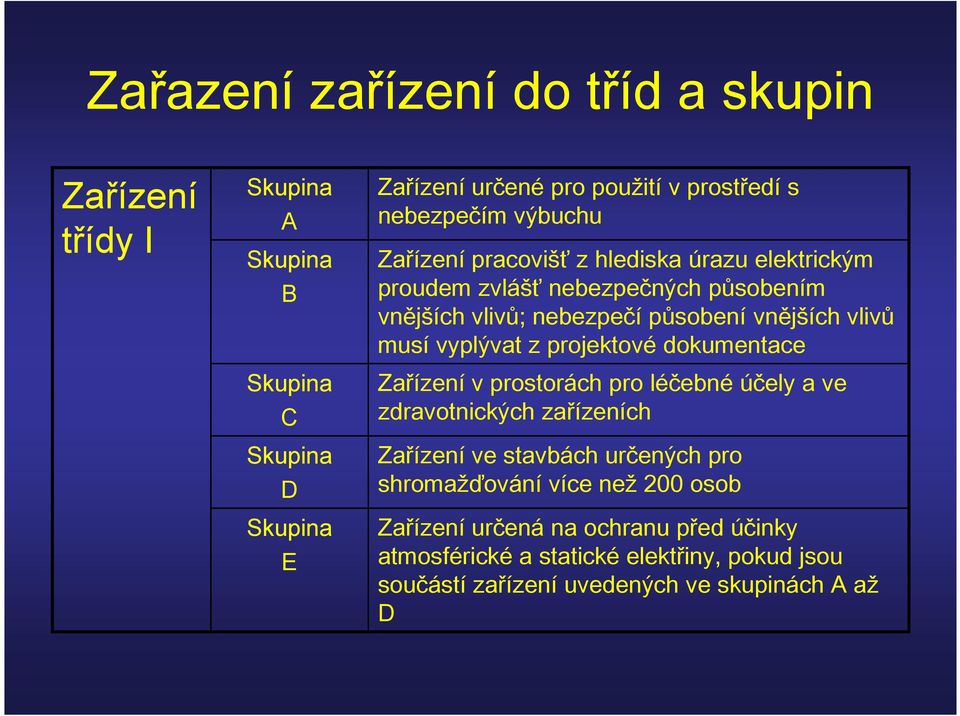

14 Zařazení zařízení do tříd a skupin Zařízení třídy I Skupina A Skupina B Skupina C Skupina D Skupina E Zařízení určené pro použití v prostředí s nebezpečím výbuchu Zařízení pracovišť z hlediska úrazu elektrickým proudem zvlášť nebezpečných působením vnějších vlivů; nebezpečí působení vnějších vlivů musí vyplývat z projektové dokumentace Zařízení v prostorách pro léčebné účely a ve zdravotnických zařízeních Zařízení ve stavbách určených pro shromažďování více než 200 osob Zařízení určená na ochranu před účinky atmosférické a statické elektřiny, pokud jsou součástí zařízení uvedených ve skupinách A až D

15 Zařízení třídy II Skupina A Skupina B Zařízení užívaná k výrobě, přeměně, přenosu, rozvodu nebo užití elektrické energie s napěťovými převody vysokého napětí (vn), velmi vysokého napětí (vvn) nebo zvláště vysokého napětí (zvn) se jmenovitým výkonem nad 5 MW Zařízení o napětí nad 1000 V střídavých a 1500 V stejnosměrných nesloužící pro veřejný rozvod podle energetického zákona s přenášeným výkonem větším než 1 MW Skupina C Skupina D Skupina E Skupina F Skupina G Skupina H Zařízení určená pro použití v prostředí s nebezpečím požáru Zařízení neuvedená ve třídě I. s proudem a napětím převyšujícím bezpečné hodnoty podle příslušných technických norem Zařízení silničních vozidel s vestavěným elektrickým vybavením a zařízení sloužící k připojení těchto vozidel na parkovištích a v kempech Zařízení v objektech pro přechodné ubytování fyzických osob Zařízení prozatímních stavenišť a zařízení ve stavbách, ve kterých jsou prováděny bourací práce Zvláštní a prozatímní zařízení určená k používání na výstavištích, v lunaparcích, v prozatímních scénických zařízeních, při dočasných kulturních a zábavních akcích, prozatímní zařízení pro zvukové a obrazové přenosy Skupina I Skupina J Zařízení v zemědělských stavbách Zařízení určená na ochranu před účinky atmosférické a statické elektřiny neuvedená ve třídě I. skupině E

16 Vyhl. 20/1979 Sb. Příloha 2, - 4 Povinnosti organizací Zahájení montáže zařízení třídy I. oznamuje osoba uvedená v bodu 1 bez zbytečného odkladu organizací státního odborného dozoru. Zařízení třídy I. lze uvést do provozu jen na Zařízení třídy I. lze uvést do provozu jen na základě odborného a závazného stanoviska organizace státního odborného dozoru.

17 (1) Dodavatelské organizace je povinna před předáním zařízení odběrateli zajistit v rozsahu a za podmínek stanovených předpisy kontrolu zařízení (revize, zkoušky apod.) a pořídit o tom doklady (zprávy o revizích, protokoly o zkouškách, osvědčení o jakosti a kompletnosti apod.) a odevzdat je spolu se zařízením odběrateli.

18 5. Uvedení zařízení do provozu (na trh) Pro uvedení zařízení do provozu je nutné: Průvodní dokumentace zařízení Zprávu o výchozí revizi Splnit stanoviska (je-li to nutné) požární správy a hygienické správy Pro výrobky pak je nutno zajistit splnění požadavků zákona 22/1997 Sb. Zák. 102/2001 a NV 17/2003 (shodu s požadavky prohlášení o shodě (CE)) Technický předpis určené technické normy Dudek, 2008

19 Účel revize EZ Účelem revize EZ je ověřování jejich stavu z hlediska bezpečnosti. Požadavky bezpečnosti se považují za splněné, pokud EZ odpovídá z hlediska bezpečnosti příslušným ustanovením norem. Do předmětu revizí a zkoušek spadají všechna EZ s napájením vyšším než 50 V st a 75 V ss, zařízení jež mohou ohrozit lidské zdraví, majetek, rovněž i zařízení pro ochranu před účinky atmosférické elektřiny. Revize se vztahují na: Silnoproudé elektroinstalace, hromosvody, elektrické ruční nářadí, elektrické spotřebiče, strojní zařízení *, rozváděče * * U rozváděčů a strojů se revizím říká zkoušky. Dudek, 2008

20 Revize elektrických zařízení Revize (verification) (ČSN ) všechna opatření, kterýma se ověřuje shoda EZ / elektrické instalace s příslušnými požadavky HD = prohlídka, zkoušení a měření, vypracování zprávy Prohlídka (inspection) Přezkoumání elektrické instalace s využitím všech smyslů a důvtipu, aby se zjistilo, že instalace je řádně provedena / zařízení je v pořádku Zkoušení (testing) Realizace opatření, s jejichž pomocí se ověřuje účinnost elektrické instalace / stav EZ. Zahrnuje i měření (práce na EZ) Vypracování zprávy (reporting) Zaznamenání výsledku prohlídky a zkoušení Dudek, 2008

21 Druhy revizí EZ Výchozí revize Nová EZ je možno uvézt do provozu jen tehdy, byl-li jejich stav z hlediska bezpečnosti ověřen výchozí revizí.zpráva o výchozí revizi musí být k dispozici po celou dobu provozu EZ Pravidelná revize Lhůty pravidelných revizí instalace se musí určit podle druhu instalace a zařízení, jejího použití a způsobu provozu, četnosti a kvality údržby a s ohledem na vnější vlivy, kterým je instalace vystavena. Zpráva se musí uchovat alespoň do příští pravidelné revize Mimořádná revize Není definována normou ČSN , ale NV 378/2001. Její požadavek je vznesen při nedosažitelnosti zprávy o výchozí revizi, resp. pravidelné revizi a při pochybnostech o úrovni předchozí revize. Dudek, 2008

22 Obsah revizní zprávy Revizní zpráva je úřední dokument, musí obsahovat: hlavička (tj. druh revize a soupis norem dle kterých byla revize provedena) přesné vymezení rozsahu revidovaného zařízení použité MP vč. výrobního čísla a čísla kalibračních listů informace o instalovaném výkonu a zařízeních v instalaci soupis provedených prohlídek a měření soupis podkladů, které byly pro revizi využity (i starší revizní zprávy) vyhodnocení stavu (účinnosti ochran) důrazně doporučeny jsou číselné hodnoty soupis zjištěných závad závěr jednoznačný ortel, zda je zařízení z hlediska bezpečnosti schopno provozu podpis a ev. číslo revizního technika Dudek, 2008

23 Stručně o průběhu výchozí revize ČSN Vyžádání informací o revidovaném zařízení (průvodní dokumentace = podklady o zařízeních, prohlášení o shodě, technické listy, schémata zapojení), Vyžádání protokolů o vnějších vlivech (nemusí být vypracován v prostředí normálním) 2. Prohlídka zařízení, kontrola protipožárních přepážek, kontrola průřezů a označení vodičů, umístění,krytů atd. 3. Zkoušení a to přednostně v pořadí spojitost ochranného vodiče, hl. a doplňující pospojování, měření uzemnění izolační odpor elektrické instalace ochrana SELV/PELV odpor podlahy a stěn (je-li nutný) samočinné odpojení od zdroje zapojení přístrojů funkční zkoušky úbytek napětí 4. Vypracování revizní zprávy, soupis závad, ortel Dudek, 2008

24 Prohlídka zařízení S využitím důvtipu a všech smyslů. Kontrola volby jističů, dimenzování vodičů, značení spínacích a jisticích prvků, ovládačů, sdělovačů Kontrola protipožárních přepážek (jejich instalace) Kontrola shody dokumentace a skutečného provedení

25 Spojitost ochranného vodiče, hl. a doplňující pospojování, měření uzemnění Měřením odporu se prokazuje spojení k přípojnici hlavního pospojování PE vodičů k otopné soustavě, vodovodu, plynu VZT. Hodnota je velmi malá (typicky pod 1Ω). U doplňujícího pospojování se měří spojení cizích vodivých části náchylných k přivedení potenciálu Podmínka pro doplňující pospojování:

26 Měření uzemnění Hodnota nesmí přesáhnout 15 Ω (délka zemničů max. 20 m) Pozor na odpojení PE v HOP

27 Izolační stav elektrické instalace Izolační odpor se měří mezi pracovními vodiči a zemí (PEN) Doporučeno je měřit izolační stav mezi všemi vodiči navzájem SELV, PELV měření i primár sekundár Kde není možné měřit 500 V (svodiče přepětí) měří se 250 V Pozn. V síti TN-C - doutnavka 0,5 MΩ, trafo 10 kω atd.

28 Ověření podmínek aut. odpojení Síť TN koef. 1,5 je složen z 1,2 koef. oteplení na 70 C 1,25 koef. zatížené sítě, odpory ve spojích atd. Síť TT

29 Ověření podmínek aut. odpojení Síť IT První porucha: Síť IT Druhá porucha: resp. resp. dtto tab.

30 Doby aut. odpojení Maximální doby odpojení pro koncové obvody do 32 A

31 Měření odporu podlah/ stěn Pro odpor větší než 50 kω pro napětí do 500 V resp. 100 kω pro napětí nad 500 V lze v instalacích řízených osobou znalou uplatnit ochranu nevodivým okolím, někdy je naopak požadován odpor (antistatická podlaha) Pro podlahu tlak 750 Nm Pro stěnu tlak 250 Nm.

32 Příklad vyhodnocení z ČSN

33

34

35 Lhůty pro revize Lhůty pro revize jsou uvedeny v ČSN Z4 Při tzv. řádu preventivní údržby je lze prodloužit na dvojnásobek Lhůty nejsou závazné

36 Lhůty z ČSN

37 Lhůty z ČSN

38 Lhůty z ČSN
