Skříně pro rozvaděče. silové a speciální

Transkript

1 Skříně pro rozvaděče silové a speciální 1

2 Platné od

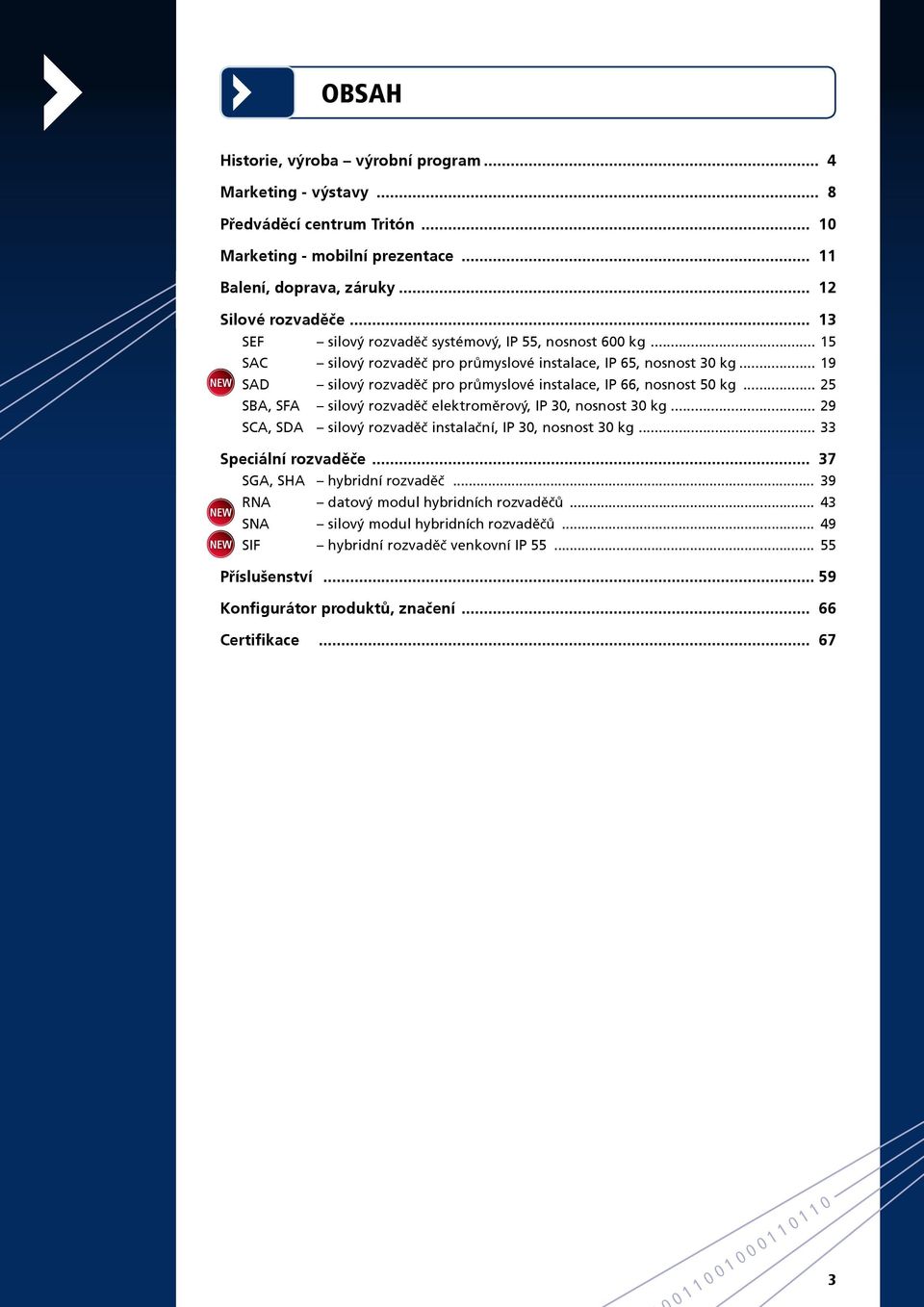

3 OBSAH Historie, výroba výrobní program... 4 Marketing - výstavy... 8 Předváděcí centrum Tritón Marketing - mobilní prezentace Balení, doprava, záruky Silové rozvaděče SEF silový rozvaděč systémový, IP 55, nosnost 600 kg SAC silový rozvaděč pro průmyslové instalace, IP 65, nosnost 30 kg NEW SAD silový rozvaděč pro průmyslové instalace, IP 66, nosnost 50 kg SBA, SFA silový rozvaděč elektroměrový, IP 30, nosnost 30 kg SCA, SDA silový rozvaděč instalační, IP 30, nosnost 30 kg Speciální rozvaděče SGA, SHA hybridní rozvaděč NEW RNA datový modul hybridních rozvaděčů SNA silový modul hybridních rozvaděčů NEW SIF hybridní rozvaděč venkovní IP Příslušenství Konfigurátor produktů, značení Certifikace

4 HISTORIE, VÝROBA VÝROBNÍ PROGRAM Společnost Tritón Pardubice, spol. s r.o. patří mezi světové představitele ve vývoji a výrobě 19 datových, telekomunikačních a silových rozvaděčů. Historie firmy se začala psát v roce 1993 a v současné době sídlí na okraji Pardubic, ve Starém Mateřově, kde je vybudován moderní výrobní závod o rozloze 14 tis. m². Dlouhodobě je Tritón stálým a významným regionálním zaměstnavatelem a k dnešnímu dni má více než 140 pracovníků Tritón Starý Mateřov 4

5 2001 Tritón Starý Mateřov 2009 Tritón Starý Mateřov 5

6 2011 Tritón Starý Mateřov 2013 Tritón Starý Mateřov automatizované ohýbací centrum robotické svařovací pracoviště 6

7 automatizované ohýbací centrum - hala pro vývoj a výzkum automatizovaný systém - hala pro vývoj a výzkum kombinovaný stroj - laser a vysekávání automatizovaný vysekávací stroj centrum pro lepení skla a výrobu těsnění dveří rozvaděčů linka práškové lakovny 7

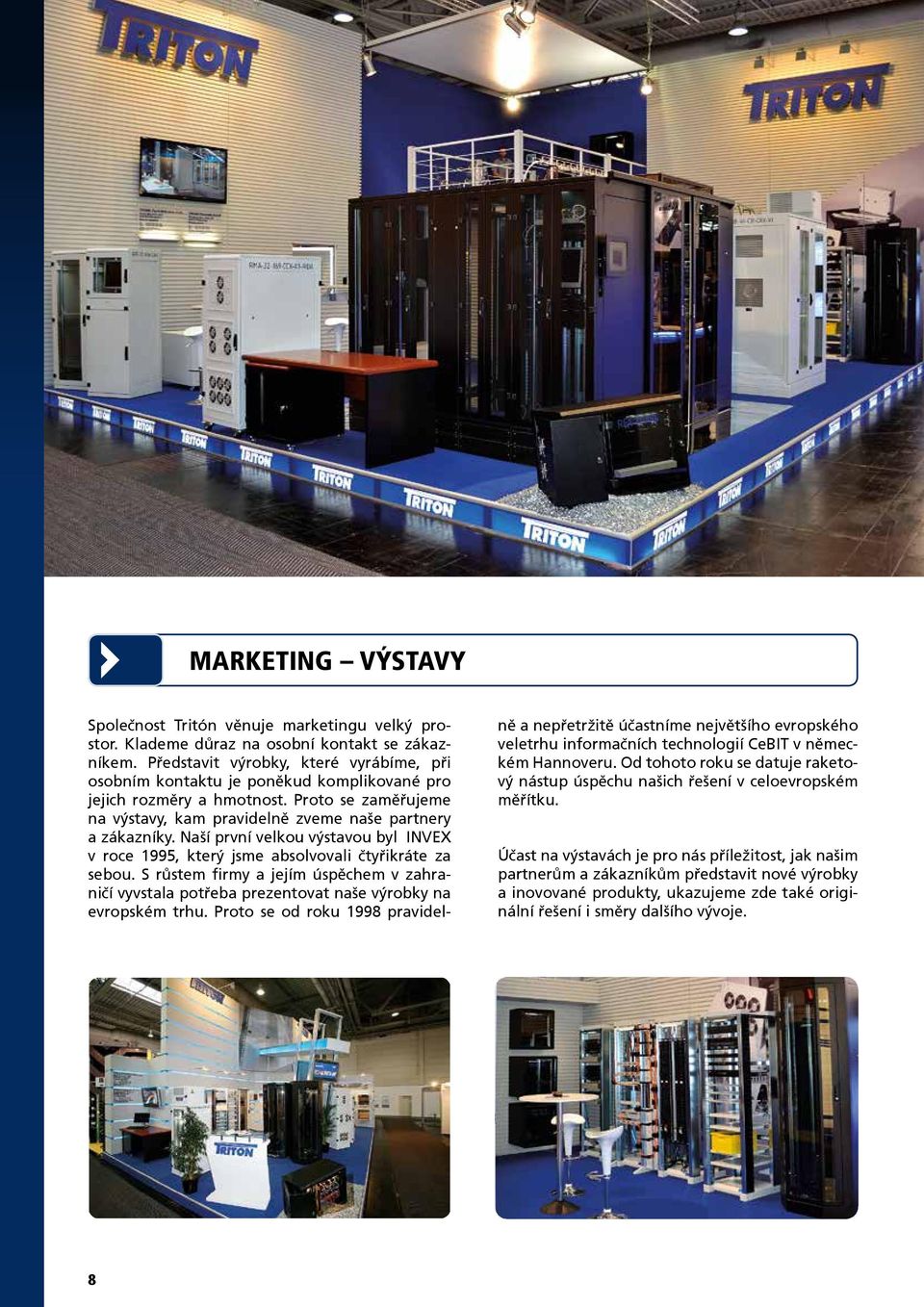

8 MARKETING VÝSTAVY Společnost Tritón věnuje marketingu velký prostor. Klademe důraz na osobní kontakt se zákazníkem. Představit výrobky, které vyrábíme, při osobním kontaktu je poněkud komplikované pro jejich rozměry a hmotnost. Proto se zaměřujeme na výstavy, kam pravidelně zveme naše partnery a zákazníky. Naší první velkou výstavou byl INVEX v roce 1995, který jsme absolvovali čtyřikráte za sebou. S růstem firmy a jejím úspěchem v zahraničí vyvstala potřeba prezentovat naše výrobky na evropském trhu. Proto se od roku 1998 pravidelně a nepřetržitě účastníme největšího evropského veletrhu informačních technologií CeBIT v německém Hannoveru. Od tohoto roku se datuje raketový nástup úspěchu našich řešení v celoevropském měřítku. Účast na výstavách je pro nás příležitost, jak našim partnerům a zákazníkům představit nové výrobky a inovované produkty, ukazujeme zde také originální řešení i směry dalšího vývoje. 8

9 Současně od našich zákazníků získáváme tolik potřebnou zpětnou vazbu, jejich připomínky a návrhy na změny či zlepšení. Nejen trh s rozvaděči ale i výstavnictví se pochopitelně vyvíjí. Zejména pod vlivem informační dálnice Internetu stále více nabývají na významu menší výstavy, které jsou pro zájemce časově dostupnější. Proto je možno naše expozice možno najít kromě velkých výstav i na mnoha menších, regionálních prezentacích. Samozřejmě v těchto aktivitách podporujeme i naše partnery. Naše rozvaděče tak můžete najít například na výstavě Eliaden v norském Lillestroemu nebo na výstavě EnergoTab v Polsku. Setkat s našimi výrobky se ale můžete na výstavách prakticky po celé Evropě. Kromě výstav se účastníme nejrůznějších konferencí, odborných seminářů a panelových diskusí kde sledujeme vývoj požadavků na rozvaděče a další výrobky z naší nabídky. 9

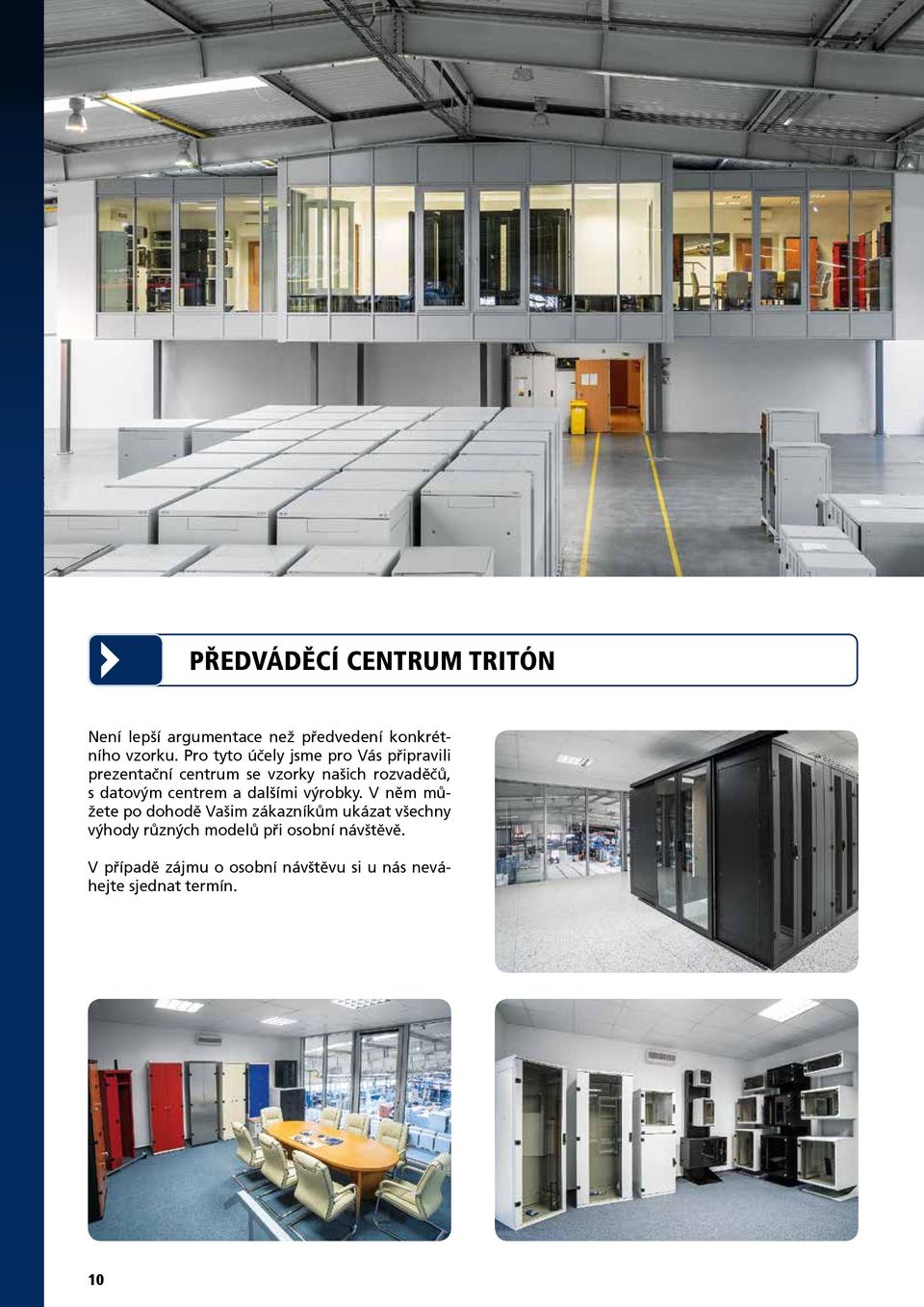

10 PŘEDVÁDĚCÍ CENTRUM TRITÓN Není lepší argumentace než předvedení konkrétního vzorku. Pro tyto účely jsme pro Vás připravili prezentační centrum se vzorky našich rozvaděčů, s datovým centrem a dalšími výrobky. V něm můžete po dohodě Vašim zákazníkům ukázat všechny výhody různých modelů při osobní návštěvě. V případě zájmu o osobní návštěvu si u nás neváhejte sjednat termín. 10

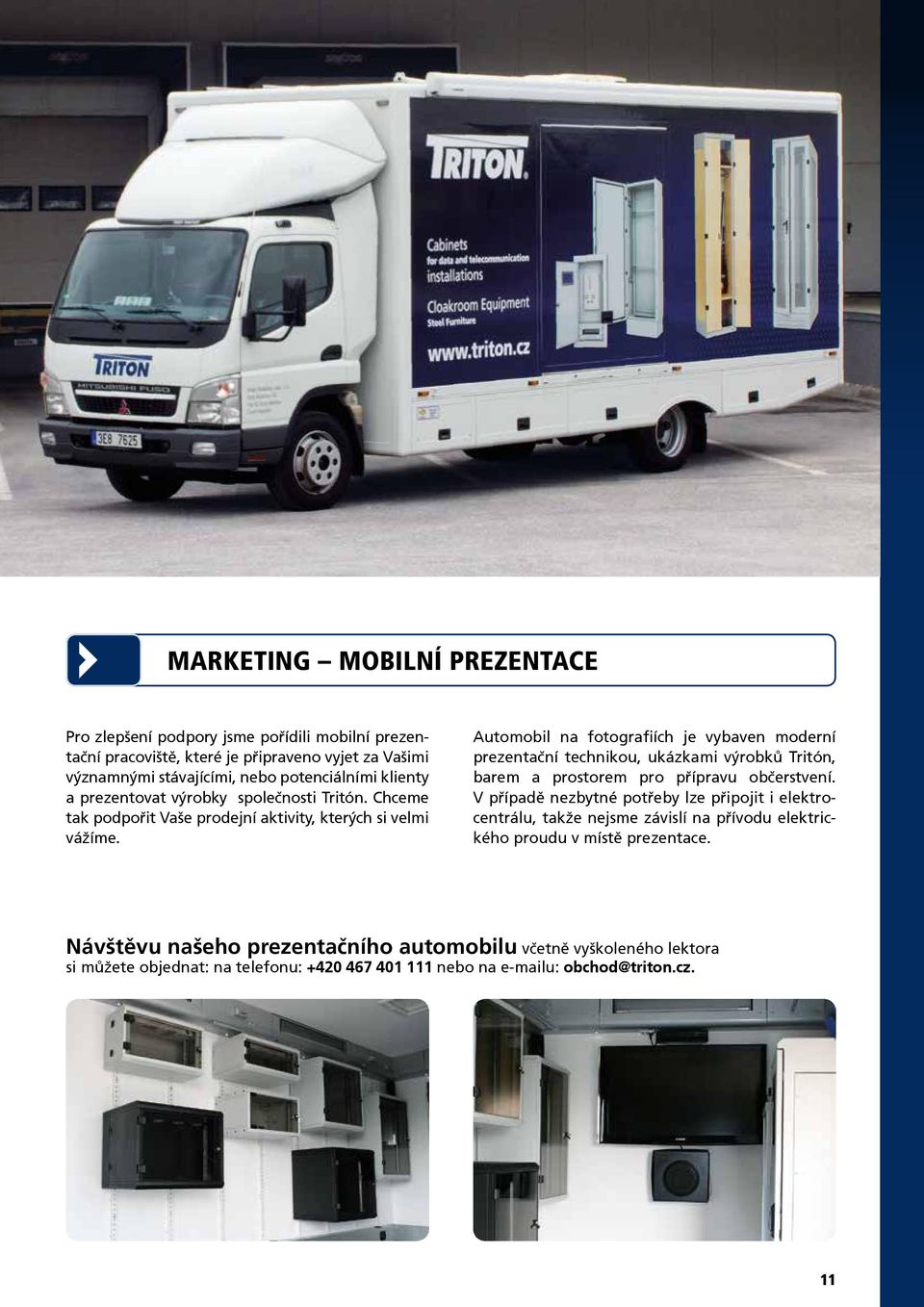

11 MARKETING MOBILNÍ PREZENTACE Pro zlepšení podpory jsme pořídili mobilní prezentační pracoviště, které je připraveno vyjet za Vašimi významnými stávajícími, nebo potenciálními klienty a prezentovat výrobky společnosti Tritón. Chceme tak podpořit Vaše prodejní aktivity, kterých si velmi vážíme. Automobil na fotografiích je vybaven moderní prezentační technikou, ukázkami výrobků Tritón, barem a prostorem pro přípravu občerstvení. V případě nezbytné potřeby lze připojit i elektrocentrálu, takže nejsme závislí na přívodu elektrického proudu v místě prezentace. Návštěvu našeho prezentačního automobilu včetně vyškoleného lektora si můžete objednat: na telefonu: nebo na u: obchod@triton.cz. 11

12 BALENÍ, DOPRAVA, ZÁRUKA Balení Hrany jsou chráněny vysoce odolnou polyuretanovou pěnou a celý rozvaděč pak chrání smršťovací fólie před prachem a poškrábáním při dopravě. Stojanové rozvaděče jsou distribuovány na dřevěných paletách. Doprava Dopravu zajišťují naši smluvní dopravci. Záruka Triton dbá v maximální míře na kvalitu svých výrobků. Pokud by se přesto vyskytl problém s vadou materiálu nebo funkce je toto předmětem záruky. Většina výrobků má záruku 24 měsíců, výjimku tvoří klimatizační jednotky se zárukou jeden rok. Záruka začíná běžet okamžikem odeslání z našeho centrálního skladu. Pokud jsou klimatizační jednotky uvedeny do provozu námi certifikovaným technikem, pak se jejich záruční lhůta počítá od okamžiku prvního uvedení do provozu. V případě potřeby kontaktuje prosím svého dodavatele, který Vám zprostředkuje všechny potřebné informace k řešení vzniklé situace. 12

13 Silové rozvaděče 13

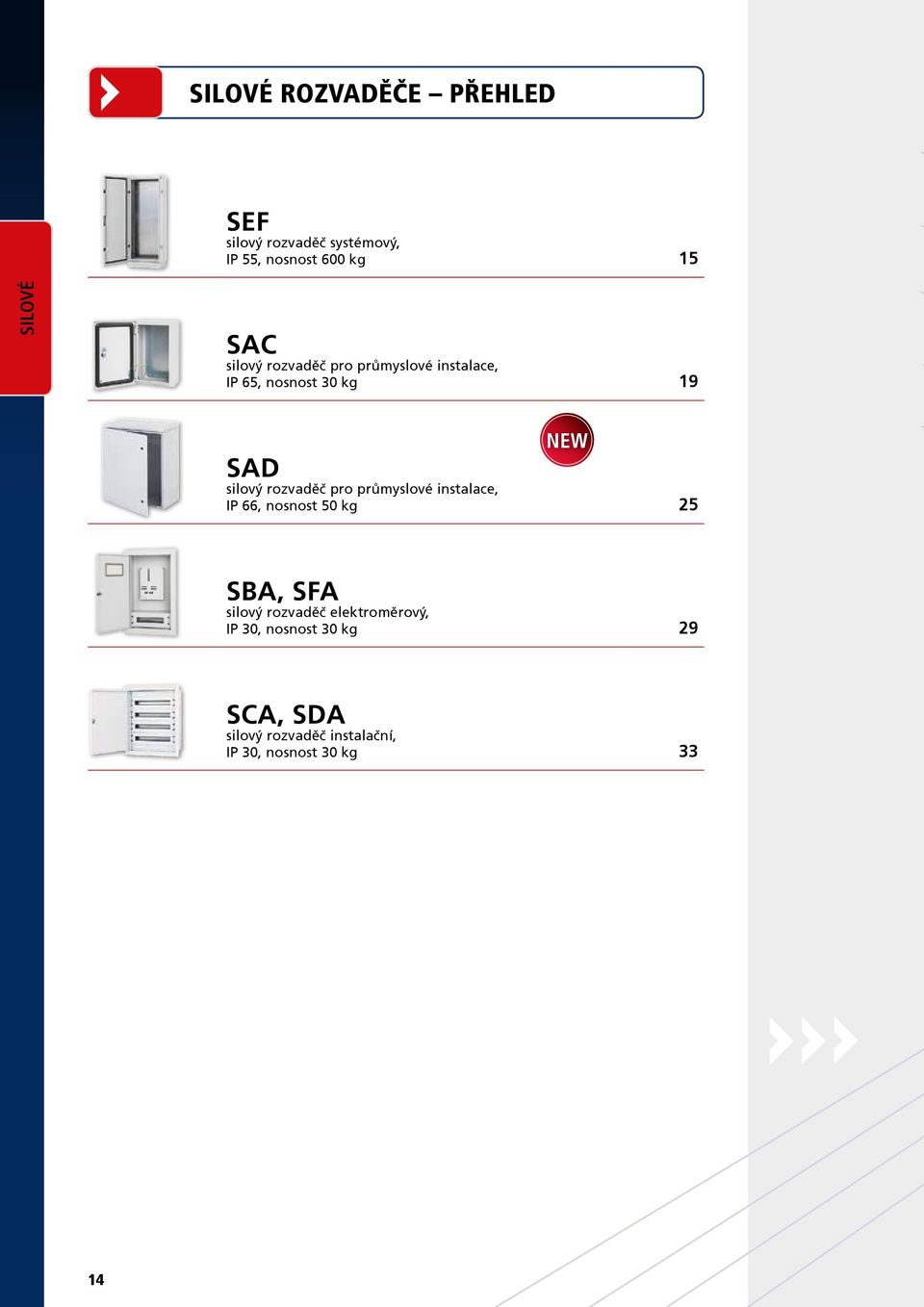

14 SILOVÉ ROZVADĚČE PŘEHLED SEF silový rozvaděč systémový, IP 55, nosnost 600 kg 15 SILOVÉ SAC silový rozvaděč pro průmyslové instalace, IP 65, nosnost 30 kg 19 NEW SAD silový rozvaděč pro průmyslové instalace, IP 66, nosnost 50 kg 25 SBA, SFA silový rozvaděč elektroměrový, IP 30, nosnost 30 kg 29 SCA, SDA silový rozvaděč instalační, IP 30, nosnost 30 kg 33 14

15 SEF SEF Rozvaděčové skříně pro rozvodné, instalační a ovládací rozvaděče. Skříně lze použít jako samostatně stojící či pro zástavbu do řady. IP 55, nosnost 600 kg 15

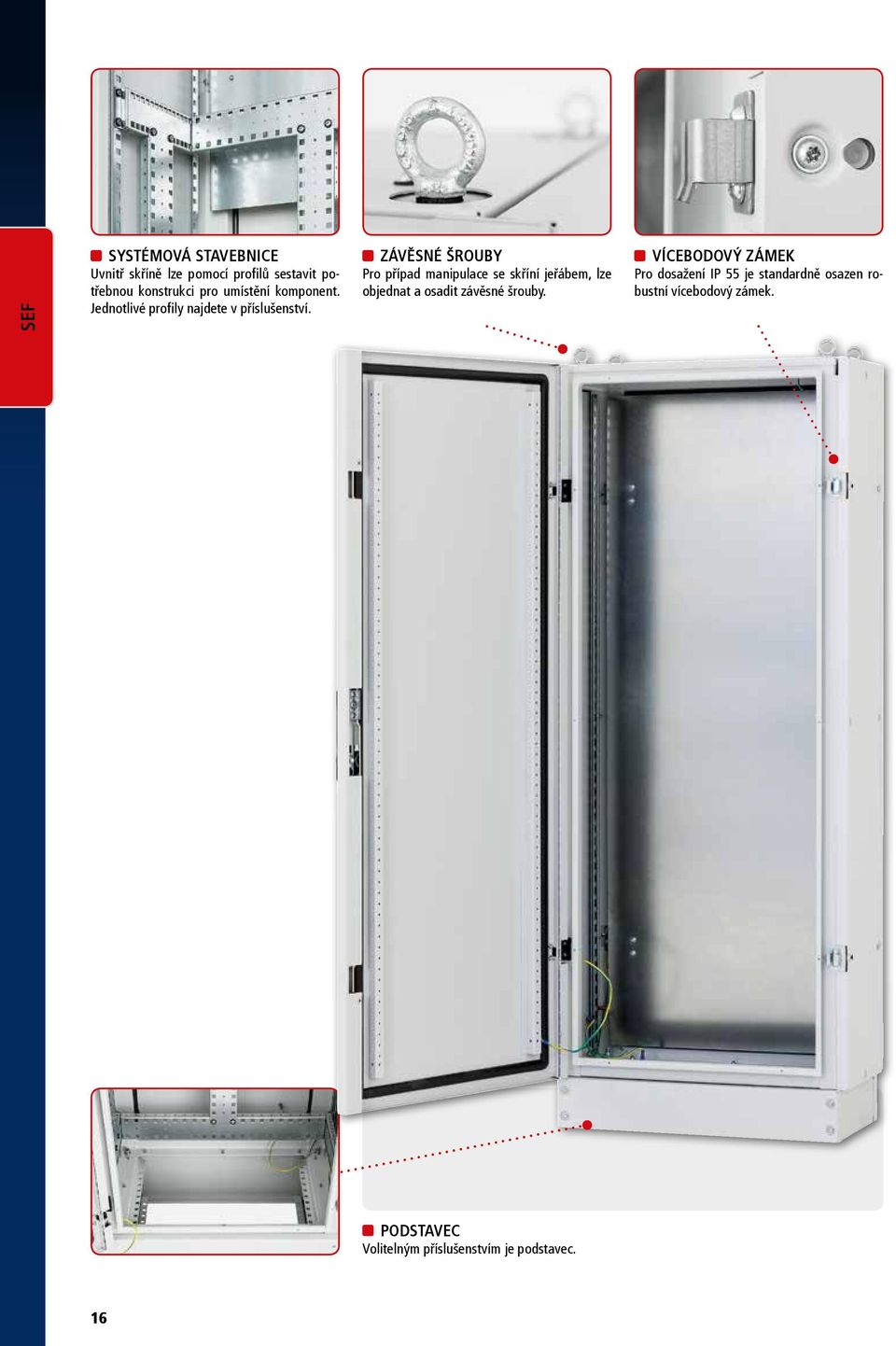

16 SEF SYSTÉMOVÁ STAVEBNICE Uvnitř skříně lze pomocí profilů sestavit potřebnou konstrukci pro umístění komponent. Jednotlivé profily najdete v příslušenství. ZÁVĚSNÉ ŠROUBY Pro případ manipulace se skříní jeřábem, lze objednat a osadit závěsné šrouby. VÍCEBODOVÝ ZÁMEK Pro dosažení IP 55 je standardně osazen robustní vícebodový zámek. PODSTAVEC Volitelným příslušenstvím je podstavec. 16

17 FLEXIBILNÍ OTEVÍRÁNÍ DVEŘÍ Použité závěsy umožňují otevření o 180, popř. snadnou demontáž dveří. SEF-xxxxxxxxx-CCR B A C SEF TYP A B C (mm) Rozptyl tepla [W] * Hmotnost brutto (kg) Hmotnost netto (kg) SEF CCR ,4 69,8 SEF CCR ,2 74,7 SEF CCR ,5 79,0 SEF CCR ,9 84,3 SEF CCR ,9 94,0 SEF CCR ,8 78,9 SEF CCR ,0 84,1 SEF CCR ,1 89,2 SEF CCR ,3 94,4 SEF CCR ,7 104,8 SEF CCR ,2 87,0 SEF CCR ,0 92,8 SEF CCR ,5 98,3 SEF CCR ,1 103,9 SEF CCR ,6 114,8 SEF CFR ,3 106,9 SEF CFR ,2 112,8 SEF CFR ,9 118,5 SEF CFR ,5 124,1 SEF CFR ,6 134,0 SEF CCR ,1 64,6 SEF CCR ,7 69,1 SEF CCR ,9 73,3 SEF CCR ,6 78,1 SEF CCR ,8 73,0 SEF CCR ,6 74,5 SEF CCR ,5 82,7 SEF CCR ,4 87,5 SEF CCR ,6 80,5 SEF CCR ,1 85,9 SEF CCR ,2 91,1 SEF CCR ,2 96,1 SEF CFR ,1 99,8 SEF CFR ,7 105,4 SEF CFR ,0 110,7 SEF CFR ,3 116,0 SEF CCR ,8 52,1 SEF CCR ,6 58,2 SEF CCR ,1 62,7 SEF CCR ,4 71,0 SEF CCR ,0 66,3 SEF CCR ,5 70,8 SEF CCR ,6 79,9 SEF CCR ,2 73,1 SEF CCR ,3 78,2 SEF CCR ,1 89,0 SEF CFR ,0 91,7 SEF CFR ,3 97,0 SEF CFR ,3 106,9 SEF CCR ,2 52,9 SEF SEF-xxxxxxxxx-CFS * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: skříň zády ke zdi, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu. 17

18 SILOVÝ ROZVADĚČ SYSTÉMOVÝ SEF SEF POPIS, ÚČEL POUŽITÍ Silový samostatně stojící rozvaděč s krytím IP 55 / IK 08. Rozvaděč lze použít jako samostatně stojící nebo zastavět do řady. Volitelným příslušenstvím rozvaděče je variabilní systém upínacích lišt, případně základová deska pro upnutí elektrozařízení. Konstrukce rozvaděče: ocelový svařovaný skelet celoplechové dveře s těsnící pěnou po svém obvodu a vícebodovým zámkem Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře ) jsou propojeny pomocí zemnících kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. Na boční stěně rozvaděče je umístěn šroub M8 jako hlavní zemnící bod. Ve spodní případně i horní části rozvaděče je přišroubovaná záslepka, která má na svém obvodu nalepené těsnění, aby splňovala IP krytí. Do záslepek je možné po navrtání našroubovat průchodky, které musí mít min. krytí IP 55. Průchodky nejsou součástí balení. Maximální dovolené zatížení - rozvaděče 600 kg, dveří 20 kg. PODMÍNKY PROVOZU Provozní prostředí: průmyslové, instituce či rodinné domy rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) Nutné chránit před: mechanickým poškozením nesprávnou manipulací jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: přetěžování (překročení maximální doporučené nosnosti) instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení zasahování do konstrukce a designu rozvaděče MONTÁŽ ROZVADĚČE Tento typ rozvaděče se staví přímo na podlahu případně rám zdvojené podlahy, volitelný je podstavec rozvaděče. Volitelným příslušenstvím jsou oka pro manipulaci jeřábem. Pro zajištění maximální doporučené nosnosti je nezbytné aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. V případě, že kabely procházejí některým z kabelových vstupů, je nutno je utěsnit odpovídajícími průchodkami. Při použití šroubů se závěsným okem je přípustná manipulace jeřábem při maximální hmotnosti skříně 400 kg a použití čtyřbodového zvedacího závěsu v úhlu min. 45. OCHRANA PROSTŘEDÍ Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ A SHODA Tento výrobek plně odpovídá ČSN EN ed. 2 (357040), (EN 62208:2011), (idt IEC 62208:2011). 18

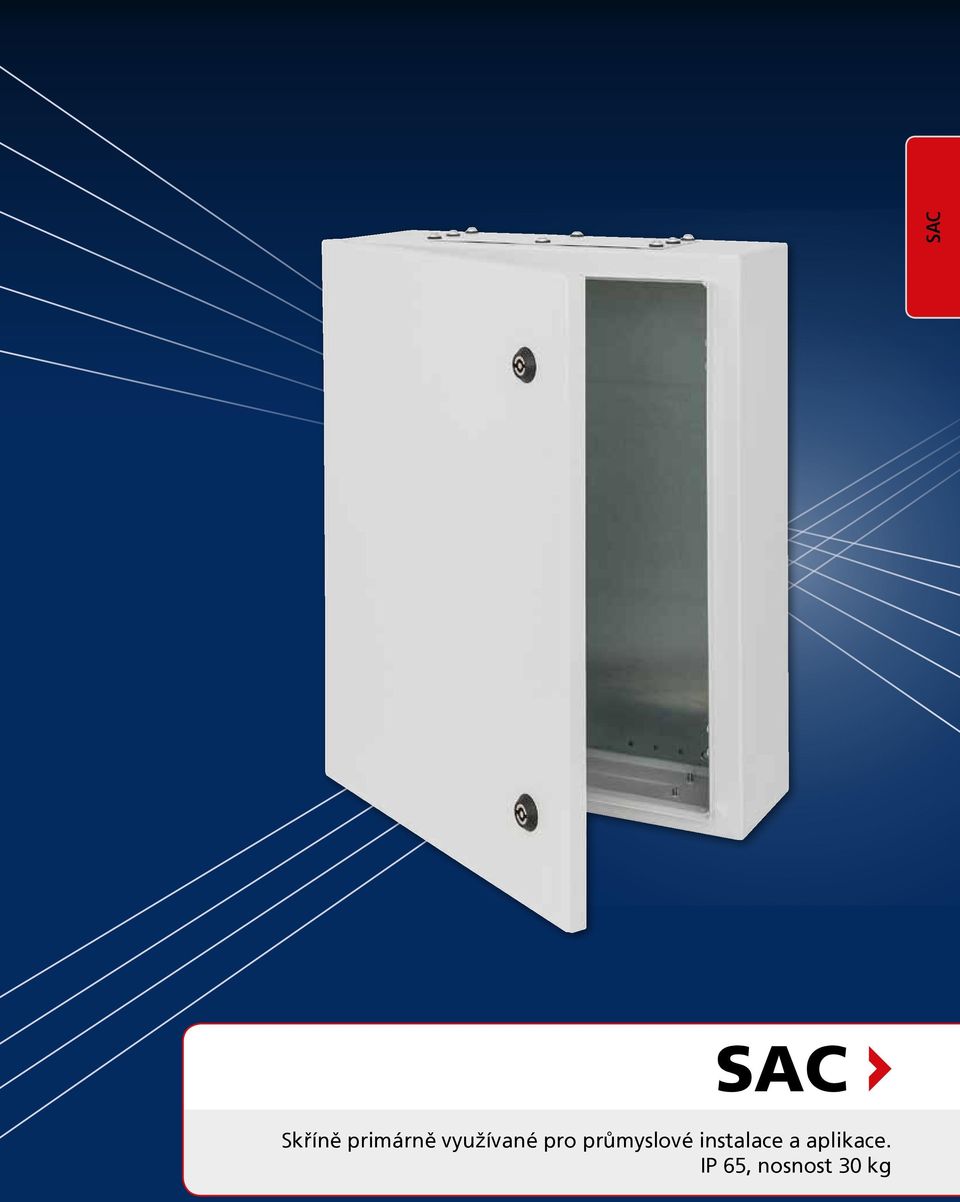

19 SAC SAC Skříně primárně využívané pro průmyslové instalace a aplikace. IP 65, nosnost 30 kg 19

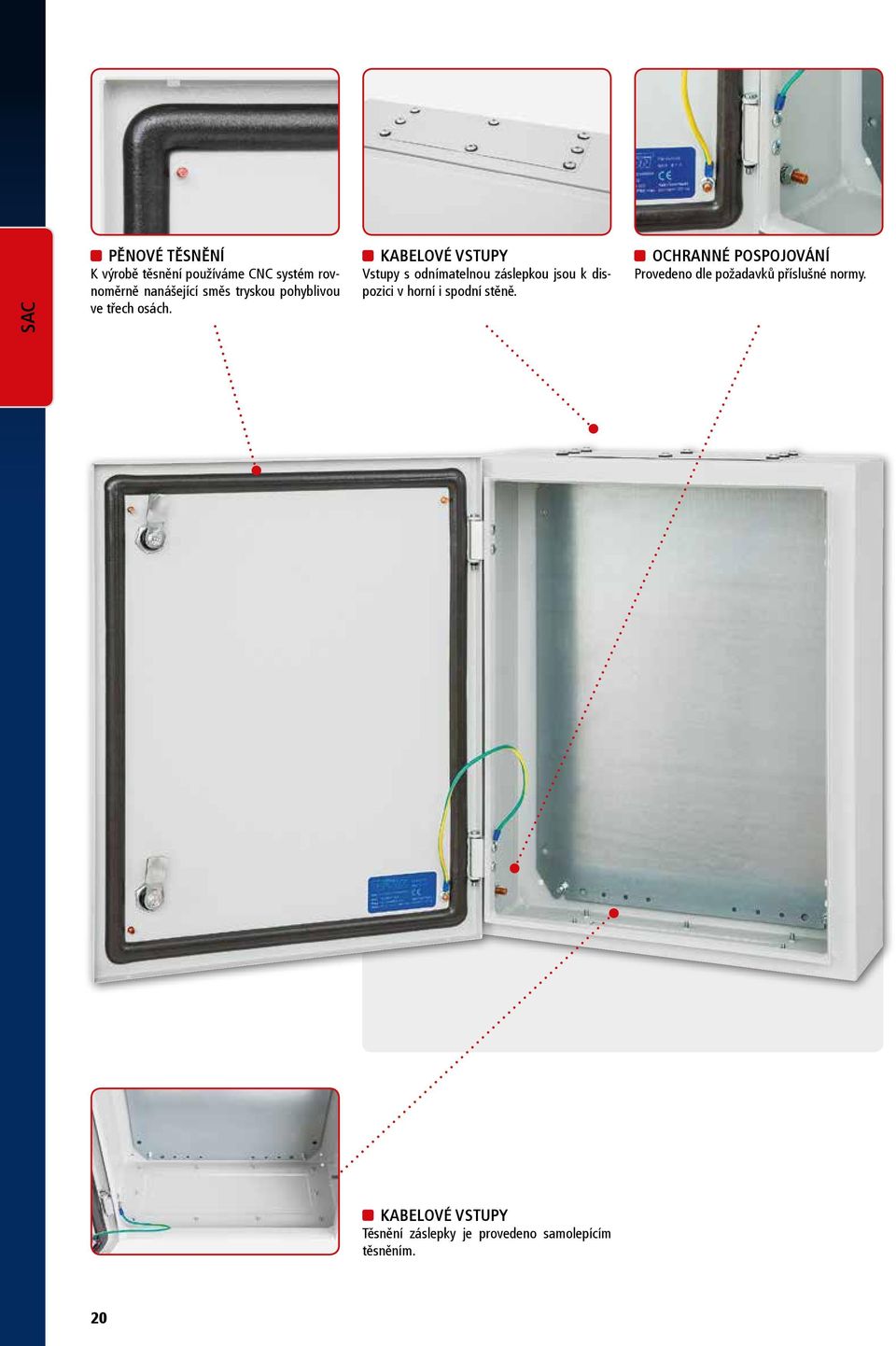

20 SAC PĚNOVÉ TĚSNĚNÍ K výrobě těsnění používáme CNC systém rovnoměrně nanášející směs tryskou pohyblivou ve třech osách. KABELOVÉ VSTUPY Vstupy s odnímatelnou záslepkou jsou k dispozici v horní i spodní stěně. OCHRANNÉ POSPOJOVÁNÍ Provedeno dle požadavků příslušné normy. KABELOVÉ VSTUPY Těsnění záslepky je provedeno samolepícím těsněním. 20

21 A SAC BB CC Silový rozvaděč SAC TYP A B C (mm) Rozptyl tepla [W] * Hmotnost brutto (kg) SAC XCT ,9 2,6 SAC XCT ,2 2,9 SAC XCT ,1 3,9 SAC XCT ,6 4,4 SAC XCT ,9 5,7 SAC XCT ,5 4,3 SAC XCT ,9 4,7 SAC XCT ,5 5,2 SAC XCT ,0 6,7 SAC XCT ,6 7,4 SAC XCT ,7 9,4 SAC XCT ,2 6,9 SAC XCT ,9 7,6 SAC XCT ,7 8,3 SAC XCT ,0 8,7 SAC XCT ,3 10,0 SAC XCT ,2 10,9 SAC XCT ,2 11,8 SAC XCT ,7 12,4 SAC XCT ,6 11,2 SAC XCT ,2 10,8 SAC XCT ,8 14,4 SAC XCT ,7 15,4 SAC XCT ,2 12,9 SAC XCT ,6 18,3 * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: skříň zády ke zdi, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu. Hmotnost netto (kg) 21

22 NEREZOVÉ PROVEDENÍ SAC PĚNOVÉ TĚSNĚNÍ K výrobě těsnění používáme CNC systém rovnoměrně nanášející směs tryskou pohyblivou ve třech osách. OCHRANNÉ POSPOJOVÁNÍ Provedeno dle požadavků příslušné normy. KABELOVÉ VSTUPY Těsnění záslepky je provedeno samolepícím těsněním. Jako příslušenství mohou být dodávány vícenásobné průchodky. 22

23 A SAC BB CC Silový rozvaděč SAC - nerez TYP A B C (mm) Rozptyl tepla [W] * Hmotnost brutto (kg) SAC NCT ,9 2,6 SAC NCT ,2 2,9 SAC NCT ,1 3,9 SAC NCT ,6 4,4 SAC NCT ,9 5,7 SAC NCT ,5 4,3 SAC NCT ,9 4,7 SAC NCT ,5 5,2 SAC NCT ,0 6,7 SAC NCT ,6 7,4 SAC NCT ,7 9,4 SAC NCT ,2 6,9 SAC NCT ,9 7,6 SAC NCT ,7 8,3 SAC NCT ,0 8,7 SAC NCT ,3 10,0 SAC NCT ,2 10,9 SAC NCT ,2 11,8 SAC NCT ,7 12,4 SAC NCT ,6 11,2 SAC NCT ,2 10,8 SAC NCT ,8 14,4 SAC NCT ,7 15,4 SAC NCT ,2 12,9 SAC NCT ,6 18,3 * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: skříň zády ke zdi, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu. Hmotnost netto (kg) 23

24 SILOVÝ ROZVADĚČ SAC SAC POPIS, ÚČEL POUŽITÍ Silový nástěnný rozvaděč s krytím IP 65 / IK 09. Rozvaděč se věší přímo na zeď. Volitelnou součástí rozvaděče je základová deska pro upnutí elektrozařízení. Konstrukce rozvaděče: svařovaný skelet z plechu tloušťky 1 mm celoplechová dvířka z tloušťky 1 mm s těsnící pěnou po svém obvodu Dveře rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod. Ve spodní případně i horní části rozvaděče je přišroubovaná záslepka, která má na svém obvodu nalepené těsnění, aby splňovala IP krytí. Do záslepek je možné po navrtání našroubovat průchodky, které musí mít min krytí IP 65. Průchodky nejsou součástí balení. Maximální dovolené zatížení - rozvaděče 30 kg, dveří 5 kg. PODMÍNKY PROVOZU Provozní prostředí: průmyslové, instituce či rodinné domy rozvaděč v lakovaném provedení není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) rozvaděč v nerezovém provedení může být použit pro venkovní instalace, ale není určen pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu) Nutné chránit před: mechanickým poškozením nesprávnou manipulací jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: přetěžování (překročení maximální doporučené nosnosti) instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení zasahování do konstrukce a designu rozvaděče MONTÁŽ ROZVADĚČE Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Volitelným příslušenstvím jsou montážní držáky. Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. V případě, že kabely procházejí některým z kabelových vstupů, je nutno je utěsnit odpovídajícími průchodkami. OCHRANA PROSTŘEDÍ Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ A SHODA Tento výrobek plně odpovídá ČSN EN ed. 2 (357040), (EN 62208:2011), (idt IEC 62208:2011). 24

25 SAD NEW SAD Skříně pro průmyslové instalace a aplikace. IP 66, nosnost 50 kg 25

26 SAD BOČNICE Šroubované bočnice s pěnovým těsněním usnadňují přístup k instalovaným zařízením. PĚNOVÉ TĚSNĚNÍ K výrobě těsnění používáme CNC systém rovnoměrně nanášející směs tryskou pohyblivou ve třech osách. STŘÍŠKA Rozvaděč je připraven pro dodatečnou montáž stříšky. OCHRANNÉ POSPOJOVÁNÍ Provedeno dle požadavků příslušné normy. 26

27 KABELOVÉ VSTUPY Těsnění záslepky je provedeno samolepícím těsněním. SAD C B A Silový rozvaděč SAD IP 66 TYP A B C (mm) Rozptyl tepla [W] * Hmotnost brutto (kg) SAD XCT-M ,07 29,71 SAD XCT-M ,74 33,38 SAD XCT-M ,52 35,16 * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: skříň zády ke zdi, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu. Hmotnost netto (kg) 27

28 SILOVÝ ROZVADĚČ SAD SAD POPIS, ÚČEL POUŽITÍ Silový nástěnný rozvaděč s krytím IP 66 / IK 10. Rozvaděč se věší přímo na zeď. Volitelnou součástí rozvaděče je základová deska pro upnutí elektrozařízení. Konstrukce rozvaděče: svařovaný skelet z plechu tloušťky 1 mm celoplechová dvířka z tloušťky 1 mm s těsnící pěnou po svém obvodu Dveře a bočnice rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod. Ve spodní případně i horní části rozvaděče je přišroubovaná záslepka, která má na svém obvodu nalepené těsnění, aby splňovala IP krytí. Do záslepek je možné po navrtání našroubovat průchodky, které musí mít min krytí IP 66. Průchodky nejsou součástí balení. Maximální dovolené zatížení - rozvaděče 50 kg, dveří 5 kg. PODMÍNKY PROVOZU Provozní prostředí: průmyslové, instituce či rodinné domy rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) Nutné chránit před: mechanickým poškozením nesprávnou manipulací jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: přetěžování (překročení maximální doporučené nosnosti) instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení zasahování do konstrukce a designu rozvaděče MONTÁŽ ROZVADĚČE Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. V případě, že kabely procházejí některým z kabelových vstupů, je nutno je utěsnit odpovídajícími průchodkami. OCHRANA PROSTŘEDÍ Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ A SHODA Tento výrobek plně odpovídá ČSN EN ed. 2 (357040), (EN 62208:2011), (idt IEC 62208:2011). 28

29 SBA, SFA SBA, SFA Rozvaděčové skříně pro měřící místo. Provedení k montáži pod omítku nebo na stěnu, ve dvou velikostech. IP 30, nosnost 30 kg 29

30 E B A D C B A D SBA, SFA DVEŘE S PRŮZOREM Tyto jsou opatřeny lepeným kaleným sklem pro snadnou kontrolu stavu měřidel. DIN LIŠTA Místo pro osazení modulů, samostatně odnímatelný kryt s plombovacími šrouby. MONTÁŽNÍ DESKA Volitelným příslušenstvím může být montážní deska z termosetu. C SBA - POD OMÍTKU TYP Vnější rozměry (mm) Vnitřní rozměry (mm) Výklenek - instalační rozměry (mm) Rozptyl výška šířka tepla A B C výška šířka hloubka D E [W] * Hmotnost brutto (kg) Hmotnost netto (kg) SBA XXX ,7 11,6 SBA XXX ,8 14,7 * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: mezilehlý kryt pro montáž na stěnu s krytým horním povrchem, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu 30

31 C B A A SBA, SFA C B SFA - NA STĚNU TYP Vnější rozměry (mm) A B C Rozptyl tepla [W] * Hmotnost brutto (kg) Hmotnost netto (kg) SFA XXX ,9 16,5 SFA XXX ,5 19,2 * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: skříň zády ke zdi, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu 31

32 SILOVÝ ROZVADĚČ ELEKTROMĚROVÝ SBA A SFA SBA, SFA POPIS, ÚČEL POUŽITÍ Silový nástěnný rozvaděč s krytím IP 30 / IK 07. Rozvaděč se věší přímo na zeď (SFA), ve variantě pod omítku (SBA) se instaluje do připraveného otvoru ve zdi. Konstrukce rozvaděče: svařovaný skelet z plechu tloušťky 1 mm celoplechová dvířka z tloušťky 1 mm Dveře rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče. Záslepky k vylomení v horní a spodní části rozvaděče. Volitelným příslušenstvím mohou být montážní desky pro elektroměr. Maximální dovolené zatížení - rozvaděče 30 kg, dveří 4 kg. PODMÍNKY PROVOZU Provozní prostředí: průmyslové, instituce či rodinné domy rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) Nutné chránit před: mechanickým poškozením nesprávnou manipulací jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: přetěžování (překročení maximální doporučené nosnosti) instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení zasahování do konstrukce a designu rozvaděče MONTÁŽ ROZVADĚČE Tento typ rozvaděče v nástěnné variantě (SFA) se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Ve variantě pod omítku (SBA) se osazuje do připraveného otvoru ve zdi standardními stavebními postupy. Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. OCHRANA PROSTŘEDÍ Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ A SHODA Tento výrobek plně odpovídá ČSN EN ed. 2 (357040), (EN 62208:2011), (idt IEC 62208:2011). 32

33 SCA, SDA SCA, SDA Rozvaděčové skříně pro realizaci domovních rozvodů. Provedení k montáži pod omítku nebo na stěnu. IP 30, nosnost 30 kg 33

34 SCA, SDA E B E VYLAMOVACÍ ZÁSLEPKY C Ve stěnách rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. D A C D SCA - POD OMÍTKU TYP 34 Počet modulů A B C D E Rozptyl tepla [W] * Hmotnost brutto (kg) Hmotnost netto (kg) SCA XCX 2 x ,2 10,0 SCA XCX 3 x ,8 12,6 SCA XCX 4 x ,0 18,7 SCA XCX 6 x ,3 26,0 SCA XCX 7 x ,6 29,2 SCA XCX 4 x ,9 24,6 SCA XCX 6 x ,2 35,9 SCA XCX 7 x ,2 35,9 SCA XCX 4 x ,6 20,4 SCA XCX 6 x ,5 27,2 SCA XCX 7 x ,0 30,7 SCA XCX 4 x ,9 25,5 SCA XCX 6 x ,9 32,5 SCA XCX 7 x ,0 36,7 * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: mezilehlý kryt pro montáž na stěnu s krytým horním povrchem, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu

35 ZÁMEK DVEŘÍ Nejenom doppelbart, ale i několik variant zámků umožňuje bezpečné uzavření dveří. DIN LIŠTA Samostatně odnímatelný nejenom kryt, ale i celá DIN lišta. Tuto je možné nahradit záslepkou. MONTÁŽNÍ OTVORY Přímo ve skeletu skříně jsou připraveny otvory pro snadnou montáž. SCA, SDA C B A A SDA - NA STĚNU TYP Počet modulů A B C Rozptyl tepla [W] * Hmotnost brutto (kg) Hmotnost netto (kg) SDA XCX 2 x ,7 10,0 SDA XCX 3 x ,7 13,0 SDA XCX-D 5 x ,4 18,6 SDA XCX-D 6 x ,4 21,6 SDA XCX 5 x ,9 23,2 SDA XCX 6 x ,4 26,6 SDA XCX 7 x ,9 30,2 SDA XCX 8 x ,4 33,6 SDA XCX 5 x ,4 28,8 SDA XCX 7 x ,9 37,2 SDA XCX 8 x ,2 41,5 * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: skříň zády ke zdi, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu 35

36 SILOVÝ ROZVADĚČ INSTALAČNÍ SCA A SDA SCA, SDA POPIS, ÚČEL POUŽITÍ Silový nástěnný rozvaděč s krytím IP 30 / IK 07. Rozvaděč se věší přímo na zeď (SDA), ve variantě pod omítku (SCA) se instaluje do připraveného otvoru ve zdi. Volitelnou součástí rozvaděče jsou šrouby pro plombování. Konstrukce rozvaděče: svařovaný skelet z plechu tloušťky 1 mm celoplechová dvířka z tloušťky 1 mm Dveře rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod. Po obvodu rozvaděče jsou záslepky k vylomení. Maximální dovolené zatížení - rozvaděče 30 kg, dveří 4 kg. PODMÍNKY PROVOZU Provozní prostředí: průmyslové, instituce či rodinné domy rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) Nutné chránit před: mechanickým poškozením nesprávnou manipulací jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: přetěžování (překročení maximální doporučené nosnosti) instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení zasahování do konstrukce a designu rozvaděče MONTÁŽ ROZVADĚČE Tento typ rozvaděče v nástěnné variantě (SDA) se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Ve variantě pod omítku (SCA) se osazuje do připraveného otvoru ve zdi standardními stavebními postupy. Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. OCHRANA PROSTŘEDÍ Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ A SHODA Tento výrobek plně odpovídá ČSN EN ed. 2 (357040), (EN 62208:2011), (idt IEC 62208:2011). 36

37 Speciální rozvaděče 37

38 SPECIÁLNÍ ROZVADĚČE PŘEHLED SGA, SHA hybridní rozvaděč - datové a silové rozvody, IP 20, nosnost 30 kg 39 Speciální NEW RNA datový modul hybridních rozvaděčů, IP 20 / IK NEW SNA silový modul hybridních rozvaděčů pro domovní rozvody, IP 30 / IK NEW SIF venkovní hybridní rozvaděč - datové a silové rozvody, IP 55, nosnost 50 kg 55 38

39 SGA, SHA SGA, SHA Hybridní rozvaděčové skříně pro realizaci domovních datových a silových rozvodů. IP 20, nosnost 30 kg 39

40 SGA, SHA CHLAZENÍ Vnitřní prostor rozvaděče je chlazen provětráváním perforací ve dveřích skříně. OCHRANNÉ POSPOJOVÁNÍ Provedeno dle požadavků příslušné normy. ZÁMEK DVEŘÍ Nejenom doppelbart, ale i několik variant zámků umožňuje bezpečné uzavření dveří SGA - POD OMÍTKU 150 TYP Počet pozic pro svislou montáž Počet pozic pro vodorovnou montáž Hmotnost brutto (kg) Hmotnost netto (kg) Maximální doporučené zatížení (kg) SGA XCD 4U 2U 15,7 15,

41 SVISLÁ MONTÁŽ V horní polovině je skříň vybavena posuvnými držáky pro osazení 19 patch panely, případně jističovou vanou. VODOROVNÁ MONTÁŽ Na bocích v dolní polovině skříně jsou připraveny držáky pro 19 zařízení. VYLAMOVACÍ ZÁSLEPKY Ve stropě a dně skříně jsou připraveny kabelové vstupy kryté vylamovacími záslepkami SGA, SHA SHA - NA STĚNU TYP Počet pozic pro svislou montáž Počet pozic pro vodorovnou montáž Hmotnost brutto (kg) Hmotnost netto (kg) Maximální doporučené zatížení (kg) SHA XCD 4U 2U 20,0 19,

42 HYBRIDNÍ ROZVADĚČ SGA A SHA SGA, SHA POPIS, ÚČEL POUŽITÍ Hybridní nástěnný rozvaděč s krytím IP 20 / IK 07. Rozvaděč se věší přímo na stěnu (SHA), ve variantě pod omítku (SGA) se instaluje do připraveného otvoru ve zdi. Součástí rozvaděče jsou dva páry skokově nastavitelných držáků s 19 roztečí. Konstrukce rozvaděče: svařovaný skelet z plechu tloušťky 1 mm celoplechová dvířka z tloušťky 1 mm Dveře rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod. Ve stropu a dně rozvaděče jsou záslepky k vylomení. Maximální dovolené zatížení - rozvaděče 30 kg, dveří 4 kg. Minimální tloušťka povrchové úpravy je 65 μm. Rozvaděče jsou určeny k instalaci datových, telekomunikačních zařízení, jejích distribučních a napájecích systémů. Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. PODMÍNKY PROVOZU Provozní prostředí: průmyslové, instituce či rodinné domy rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) Nutné chránit před: Mechanickým poškozením Nesprávnou manipulací Jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: Přetěžování (překročení maximální doporučené nosnosti) Instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení Zasahování do konstrukce a designu rozvaděče MONTÁŽ ROZVADĚČE Tento typ rozvaděče v nástěnné variantě (SHA) se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Ve variantě pod omítku (SGA) se osazuje do připraveného otvoru ve zdi standardními stavebními postupy. Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. OCHRANA PROSTŘEDÍ Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ A SHODA Tento výrobek plně odpovídá ČSN EN ed. 2 (357040), (EN 62208:2011), (idt IEC 62208:2011). 42

43 RNANEW RNA - hybridní rozvaděč Datový modul hybridních rozvaděčů pro domovní rozvody. IP 20 / IK 05 43

44 RNA VÝKLOPNÉ BOČNÍ PANELY Boční nosné panely na obou stranách rozvaděče jsou odklopitelné pro snadnou montáž osazovaných komponent. Všechny oddělitelné nebo pohyblivé části jsou pospojeny dle normy ČSN EN ed. 2. DATOVÉ ROZVODY Pro instalaci datových a komunikačních rozvodů jsou připraveny Keystone Standard nosiče, do kterých snadno zakončíte libovolné kabely. NAPÁJENÍ Na protější straně od datových rozvodů je příprava pro osazení napájecí soustavy 230 V. Podle velikosti rozvaděče je zde připraven otvor pro montáž klasické zásuvky (s ochrannou plastovou krabičkou) a/nebo 10 1U montážní otvor rozšířený o možnost instalace až 3 běžných zásuvek. KONSTRUKCE DVEŘÍ Plastová výplň dveří a celá konstrukce podporují instalaci WiFi zařízení. Datový rozvaděč RNA je navržen pro zakončení všech domovních kabelových rozvodů a pro instalaci aktivních prvků. Je možno zde propojit Internet, televizní a satelitní rozvody, audio stejně jako klasické telefonní a ADSL spoje. Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně elektro rozvaděčů. Dveře rozvaděče jsou vystouplé směrem dopředu pro zajištění potřebného poloměru ohybu kabelů a to včetně optických. Perforace po stranách napomáhá chlazení instalovaných aktivních prvků. Montáž vybavení pomocí samořezných vrutů na vnitřní plastovou desku je rychlá a snadná. Rozvaděče jsou dodávány v modulární výšce, kde jeden modul zabírá 166 mm. V těchto modulech jsou i elektro rozvaděče této řady. Šířka i hloubka korpusu je jednotná pro všechny výšky. Rozvaděč je univerzální pro montáž na omítku nebo pro zazdění do zdi. Pro montáž do zdi je k dispozici krycí rámeček. Díky modularitě je možné použít např. 2 moduly vysokou datovou část a 1 modul elektro, vše pak zakryto 3 modulovým rámečkem. 44

45 166 A A RNA B B C C RNA TYP Vnější rozměry (mm) Rozteč pro zavěšení A B C R1 R2 Počet modulů 10 prostup s přípravou pro zásuvky Otvor pro zásuvku Hmotnost brutto (kg) Hmotnost netto (kg) RNA-01-A51-YXX-X x ,6 4,4 RNA-02-A51-YXX-X x ,7 6,4 RNA-03-A51-YXX-X x ,7 Výklenek pro zazdění rozvaděče musí být o mm větší v každém směru, než je rozměr rozvaděče. 45

46 RNA DATOVÉ ROZVODY Pro zakončení libovolné datové kabeláže, optické nebo metalické, je v rozvaděči připravena výklopná nosná maska s otvory dle nejrozšířenějšího Keystone Standardu. Všechny pohyblivé nebo oddělitelné části rozvaděče jsou vzájemně pospojeny dle normy. POSUVNÝ ZÁMEK Dveře rozvaděče jsou zajištěny plastovou posuvnou západkou, která je bezpečně uzavře proti samovolnému nebo náhodnému otevření a současně umožní pohodlnou obsluhu instalovaných zařízení. NAPÁJENÍ Pro montáž napájecích rozvodů 230 V je v každém rozvaděči k dispozici oddělitelná maska pro instalaci klasických zásuvek s ochrannou plastovou krabičkou, případně u větších modelů je možno instalovat i 10 rozvodný panel. Rozměry verze s plochými dveřmi si vynutily omezení, je možno použít pouze zásuvky tzv. Legrand rozměru - s čelním panelem 45 x 45 mm. VERZE S PLOCHÝMI DVEŘMI Datový rozvaděč RNA s plochými dveřmi (verze -X2 na konci kódu) byl vyvinut pro instalaci v místech, kde není možno těžit z výhod které přináší standardní model tohoto rozvaděče. Celková hloubka rozvaděče včetně dveří u této modifikace dosahuje pouze 110 mm. Použití plochých dveří přináší některá omezení. Držák keystonů pro osazení datových rozvodů je zde kolmo na plastovou montážní desku a kabely tak více zasahují do prostoru určeného pro instalaci aktivních prvků. Také část určená pro rozvod napájení se liší od základního modelu. Prostorové omezení umožňuje použití pouze zásuvek s vnějším rozměrem 45 x 45 mm (tzv. Legrand standard) a zásuvky se montují na vyjímatelnou montážní masku. Možnost použití 10 napájecího panelu u typů RNA-02 a RNA-03 zůstala zachována, stejně jako ostatní vlastnosti základní verze rozvaděče (montáž na/pod omítku, modularita atd.). Prostor pro instalaci kazety pro optické svary do chráněného prostoru za plastovou montážní deskou vyhovuje požadavkům příslušných norem pro domácí instalaci. 46

47 RNA C B A R1 R2 RNA TYP Vnější rozměry (mm) Rozteč pro zavěšení A B C R1 R2 Počet modulů 10 prostup s přípravou pro zásuvky Otvor pro zásuvku Hmotnost brutto (kg) Hmotnost netto (kg) RNA-01-A51-YXX-X x ,6 4,4 RNA-02-A51-YXX-X x ,7 6,4 RNA-03-A51-YXX-X x ,7 Výklenek pro zazdění rozvaděče musí být o mm větší v každém směru, než je rozměr rozvaděče. 47

48 DATOVÝ ROZVADĚČ RNA RNA POPIS, ÚČEL POUŽITÍ IP 20 / IK 05 Rozvaděč se věší přímo na zeď, případně jej lze osadit do připraveného otvoru ve zdi. Určen k samostatné montáži či v kombinaci s rozvaděčem typu SNA. Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně elektro rozvaděčů typu SNA. Konstrukce rozvaděče: Svařovaný skelet z plechu tloušťky 1 mm v kombinaci s plastem PEHD 8 mm. Rámová dvířka z kombinace plechu tloušťky 1 mm a plastu PP-H 1,5 mm. Dveře rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod. Po obvodu rozvaděče jsou připraveny záslepky k vylomení. Maximální dovolené zatížení rozvaděče 20 kg, dveří 2 kg. PODMÍNKY PROVOZU Provozní prostředí: Běžné, vnitřní pro rodinné domy, instituce apod. Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí). Nutné chránit před: Mechanickým poškozením Nesprávnou manipulací Jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: Přetěžování (překročení maximální doporučené nosnosti) Instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení Zasahování do konstrukce a designu rozvaděče. MONTÁŽ ROZVADĚČE Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek. Konstrukce umožňuje osazení do připraveného otvoru ve zdi standardními stavebními postupy. Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. OCHRANA PROSTŘEDÍ Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ A SHODA Tento výrobek plně odpovídá ČSN EN ed. 2 (357040), (EN 62208:2011), (idt IEC 62208:2011). 48

49 SNANEW SNA - hybridní rozvaděč Silový modul hybridních rozvaděčů pro domovní rozvody. IP 30 / IK 06 49

50 SNA ODNÍMATELNÁ DVÍŘKA Systém uchycení pantů umožňuje snadnou demontáž dvířek. KRYCÍ RÁMEČEK Při využití možnosti osazení do otvoru ve zdi jsou k dispozici krycí rámečky pro různé kombinace velikostí. UNIKÁTNÍ DESIGN DVEŘÍ Skříň rozvaděče koncipována pro minimální zástavbovou hloubku. 50

51 SVORKOVNICE PE + N Součástí skříně jsou jak svorkovnice pro propojení PE a N vodičů, tak šroub pro hlavní zemnící bod. SNA VARIABILITA OSAZENÍ V rámu skříně jsou vždy připraveny otvory pro osazení pravého či levého otevírání a osazení krycího rámečku A B 110 C SNA TYP Vnější rozměry (mm) Rozteč pro zavěšení A B C R1 R2 Počet modulů Rozptyl tepla [W] * Hmotnost brutto (kg) Hmotnost netto (kg) SNA-01-C51-YXX-X x ,6 4,4 SNA-02-C51-YXX-X x ,7 6,4 SNA-03-C51-YXX-X x ,7 Výklenek pro zazdění rozvaděče musí být o mm větší v každém směru, než je rozměr rozvaděče. * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: skříň zády ke zdi, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu. 51

52 SNA POSUVNÝ ZÁMEK Plastový posuvný zámek splňuje požadavek na snadné otevření silového rozvaděče, nevystupuje do prostoru před rozvaděč a zároveň ho dostatečné chrání před náhodným otevřením. PLOCHÉ DVEŘE Dveře rozvaděče verze -X2 jsou ploché a nevystupují dopředu před skelet. Je možno je snadno přemontovat pro otevírání na opačnou stranu stejně jako odmontovat pro komfortní instalaci. DIN LIŠTY Ploché dveře této verze rozvaděče si vyžádaly posun DIN lišty více do hloubky tak, aby byla zachována bezproblémová funkce instalovaných přístrojů. Svorkovnice PE + N zůstala zachována a prostor pod DIN lištou stále umožňuje komfortní propojení vodičů. 52

53 SNA C B A R1 R2 SNA TYP Vnější rozměry (mm) Rozteč pro zavěšení A B C R1 R2 Počet modulů Rozptyl tepla [W] * Hmotnost brutto (kg) Hmotnost netto (kg) SNA-01-C51-YXX-X x ,6 4,4 SNA-02-C51-YXX-X x ,7 6,4 SNA-03-C51-YXX-X x ,7 Výklenek pro zazdění rozvaděče musí být o mm větší v každém směru, než je rozměr rozvaděče. * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: skříň zády ke zdi, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu. 53

54 SILOVÝ NÁSTĚNNÝ ROZVADĚČ SNA SNA POPIS, ÚČEL POUŽITÍ IP 30 / IK 06 Rozvaděč se věší přímo na zeď, případně jej lze osadit do připraveného otvoru ve zdi. Určen k samostatné montáži či v kombinaci s rozvaděčem typu RNA. Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně datových rozvaděčů typu RNA. Konstrukce rozvaděče: Svařovaný skelet z plechu tloušťky 1 mm Celoplechová dvířka z tloušťky 1 mm. Dveře rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod. Po obvodu rozvaděče jsou připraveny záslepky k vylomení. Maximální dovolené zatížení rozvaděče 20 kg, dveří 2 kg. PODMÍNKY PROVOZU Provozní prostředí: Běžné, vnitřní pro rodinné domy, instituce apod. Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí). Nutné chránit před: Mechanickým poškozením Nesprávnou manipulací Jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: Přetěžování (překročení maximální doporučené nosnosti) Instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení Zasahování do konstrukce a designu rozvaděče. MONTÁŽ ROZVADĚČE Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek. Konstrukce umožňuje osazení do připraveného otvoru ve zdi standardními stavebními postupy. Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. OCHRANA PROSTŘEDÍ Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ A SHODA Tento výrobek plně odpovídá ČSN EN ed. 2 (357040), (EN 62208:2011), (idt IEC 62208:2011). 54

55 SIF NEW SIF Venkovní hybridní rozvaděčová skříň pro datové a silové rozvody, IP 55, nosnost 50 kg 55

56 SIF OCHRANNÉ POSPOJOVÁNÍ Provedeno dle požadavků příslušné normy. VODOROVNÁ MONTÁŽ Na bocích v dolní polovině skříně jsou připraveny posuvné držáky pro 19 zařízení. KABELOVÉ VSTUPY Těsnění záslepky je provedeno samolepícím těsněním. Jako příslušenství mohou být dodávány vícenásobné průchodky. STŘÍŠKA Součástí rozvaděče je odnímatelná stříška. VÍCEBODOVÝ ZÁMEK Vícebodové zámky zajišťují potřebný přítlak pro správnou funkci těsnění k zajištění IP krytí. KLIKA Klika dveří může být osazena běžnými typy zámkových vložek. 56

57 SIF Hybridní rozvaděč SIF IP 55 - nerez TYP A B C (mm) Rozptyl tepla [W] * Hmotnost brutto (kg) Hmotnost netto (kg) SIF XCT ,53 27,84 * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: skříň zády ke zdi, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu. 57

58 HYBRIDNÍ ROZVADĚČ SIF SIF POPIS, ÚČEL POUŽITÍ Hybridní nástěnný rozvaděč s krytím IP 55 / IK 10. Rozvaděč se věší přímo na stěnu. Součástí rozvaděče jsou dva páry vertikál a skokově nastavitelných držáků s 19 roztečí. Konstrukce rozvaděče: svařovaný skelet z plechu tloušťky 1 mm celoplechová dvířka z tloušťky 1 mm Dveře rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod. Ve spodní části rozvaděče je přišroubovaná záslepka, která má na svém obvodu nalepené těsnění, aby splňovala IP krytí. Do záslepek je možné po navrtání našroubovat průchodky, které musí mít min. krytí IP 55. Průchodky nejsou součástí balení. Maximální dovolené zatížení - rozvaděče 50 kg, dveří 5 kg. Rozvaděče jsou určeny k instalaci datových, telekomunikačních zařízení, distribučních a napájecích systémů. Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče PODMÍNKY PROVOZU Provozní prostředí: průmyslové, instituce či rodinné domy rozvaděč může být použit pro venkovní instalace ale není určen pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu) Nutné chránit před: Mechanickým poškozením Nesprávnou manipulací Jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: Přetěžování (překročení maximální doporučené nosnosti) Instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení Zasahování do konstrukce a designu rozvaděče MONTÁŽ ROZVADĚČE Tento typ rozvaděče se věší přímo na stěnu pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. OCHRANA PROSTŘEDÍ Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ A SHODA Tento výrobek plně odpovídá ČSN EN ed. 2 (357040), (EN 62208:2011), (idt IEC 62208:2011). 58

59 Příslušenství 59

60 PŘÍSLUŠENSTVÍ K SILOVÝM ROZVADĚČŮM B B B Příslušenství A 4x A A 4x Základní upínací deska pro SEF. Základní upínací deska pro SEF. Typ rozměr A x B (mm) určeno pro Typ rozměr A x B (mm) určeno pro SXX-SA-T01-X1 658 x 540 SEF xxx SXX-SA-T21-X x 540 SEF xxx SXX-SA-T02-X1 758 x 365 SEF xxx SXX-SA-T22-X x 365 SEF xxx SXX-SA-T03-X1 758 x 540 SEF xxx SXX-SA-T23-X x 540 SEF xxx SXX-SA-T04-X1 758 x 740 SEF xxx SXX-SA-T24-X x 740 SEF xxx SXX-SA-T05-X1 758 x 940 SEF xxx SXX-SA-T25-X x 940 SEF xxx SXX-SA-T06-X1 758 x 1140 SEF xxx SXX-SA-T26-X x 1140 SEF xxx SXX-SA-T07-X1 858 x 540 SEF xxx SXX-SA-T27-X x 540 SEF xxx SXX-SA-T08-X1 858 x 740 SEF xxx SXX-SA-T28-X x 740 SEF xxx SXX-SA-T09-X1 858 x 940 SEF xxx SXX-SA-T29-X x 940 SEF xxx SXX-SA-T10-X1 858 x 1140 SEF xxx SXX-SA-T30-X x 1140 SEF xxx SXX-SA-T11-X1 958 x 540 SEF xxx SXX-SA-T31-X x 540 SEF xxx SXX-SA-T12-X1 958 x 740 SEF xxx SXX-SA-T32-X x 740 SEF xxx SXX-SA-T13-X1 958 x 940 SEF xxx SXX-SA-T33-X x 940 SEF xxx SXX-SA-T14-X1 958 x 1140 SEF xxx SXX-SA-T34-X x 1140 SEF xxx Poloviční profil, do celého rozvaděče objednávejte 2 ks Plný profil, do celého rozvaděče objednávejte 1 ks A A Horizontální profil S pro SEF. Horizontální profil H pro SEF. Typ Pro šířku A (mm) Typ Pro hloubku (mm) SXX-SA-S42-X1 425 SXX-SA-H03-X1 300 SXX-SA-S06-X1 600 SXX-SA-H04-X1 400 SXX-SA-S08-X1 800 SXX-SA-H05-X1 500 SXX-SA-S01-X SXX-SA-H06-X1 600 SXX-SA-S02-X SXX-SA-H08-X

61 A A 70 B 20 C Vertikální profil pro SEF. SXX-SA-V07-X1 700 SXX-SA-V08-X1 800 SXX-SA-V09-X1 900 SXX-SA-V01-X SXX-SA-N01-X1 Šroub závěsný 4x. SXX-SA-R42-X1 425 SXX-SA-R06-X1 600 SXX-SA-R08-X1 800 SXX-SA-R01-X SXX-SA-R02-X A Podstavec pro SEF. Typ délka A (mm) Typ rozměr A x B x C (mm) Horizontální profil podstavce R pro SEF. Typ Pro šířku podstavce (mm) SXX-SA-P43-X1 425 x 300 x 200 SXX-SA-P63-X1 600 x 300 x 200 SXX-SA-P64-X1 600 x 400 x 200 SXX-SA-P65-X1 600 x 500 x 200 SXX-SA-P66-X1 600 x 600 x 200 SXX-SA-P68-X1 600 x 800 x 200 SXX-SA-P83-X1 800 x 300 x 200 SXX-SA-P84-X1 800 x 400 x 200 SXX-SA-P85-X1 800 x 500 x 200 SXX-SA-P86-X1 800 x 600 x 200 SXX-SA-P88-X1 800 x 800 x 200 SXX-SA-P13-X x 300 x 200 SXX-SA-P14-X x 400 x 200 SXX-SA-P15-X x 500 x 200 SXX-SA-P16-X x 600 x 200 SXX-SA-P18-X x 800 x 200 SXX-SA-P23-X x 300 x 200 SXX-SA-P24-X x 400 x 200 SXX-SA-P25-X x 500 x 200 SXX-SA-P26-X x 600 x 200 SXX-SA-P28-X x 800 x 200 SXX-SA-P43-X3 425 x 300 x 100 SXX-SA-P63-X3 600 x 300 x 100 SXX-SA-P64-X3 600 x 400 x 100 SXX-SA-P65-X3 600 x 500 x 100 SXX-SA-P66-X3 600 x 600 x 100 SXX-SA-P68-X3 600 x 800 x 100 SXX-SA-P83-X3 800 x 300 x 100 SXX-SA-P84-X3 800 x 400 x 100 SXX-SA-P85-X3 800 x 500 x 100 SXX-SA-P86-X3 800 x 600 x 100 SXX-SA-P88-X3 800 x 800 x 100 SXX-SA-P13-X x 300 x 100 SXX-SA-P14-X x 400 x 100 SXX-SA-P15-X x 500 x 100 SXX-SA-P16-X x 600 x 100 SXX-SA-P18-X x 800 x 100 SXX-SA-P23-X x 300 x 100 SXX-SA-P24-X x 400 x 100 SXX-SA-P25-X x 500 x 100 SXX-SA-P26-X x 600 x 100 SXX-SA-P28-X x 800 x 100 Příslušenství 61
