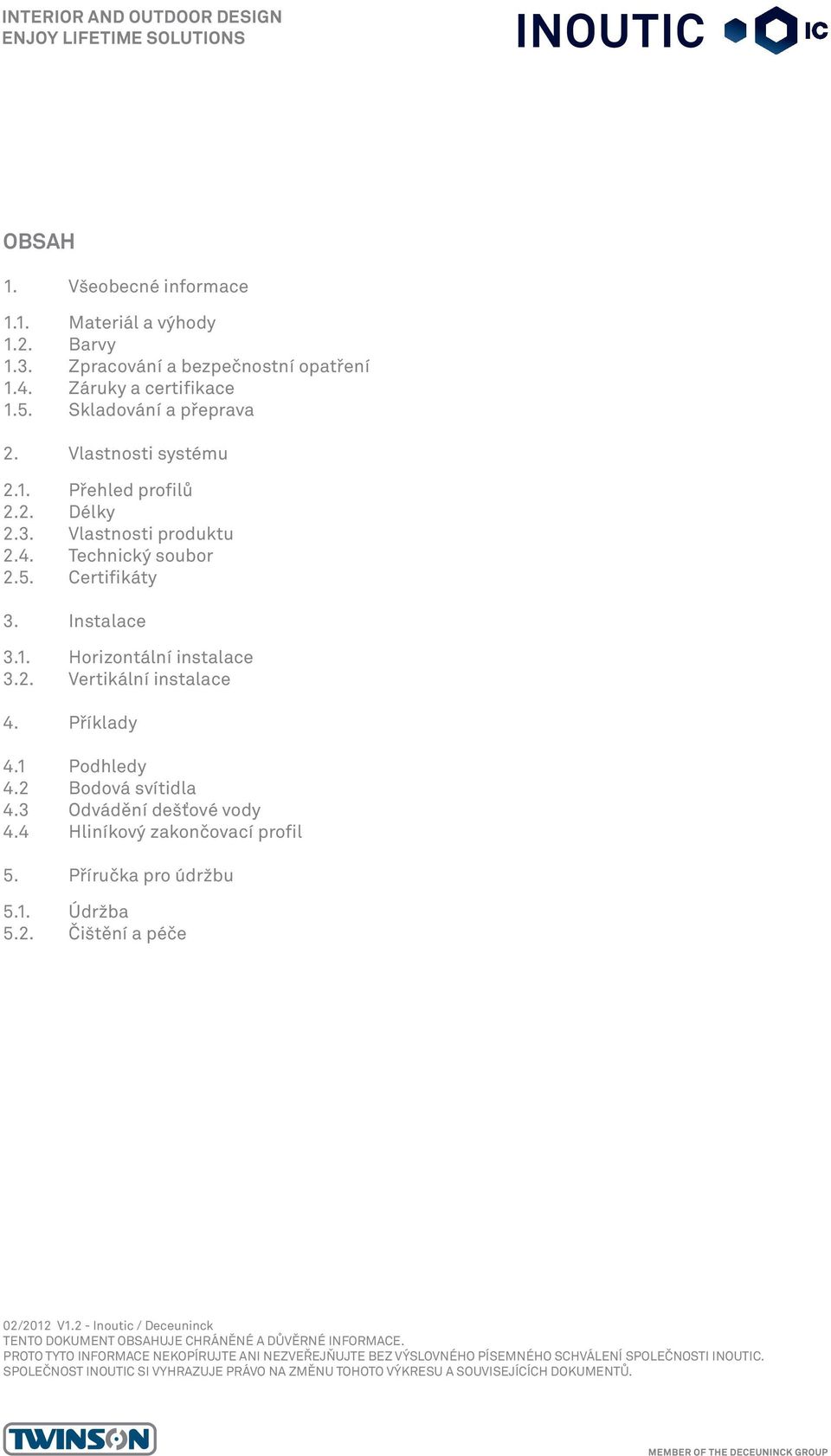

3 OBSAH 1. Všeobecné informace 1.1. Materiál a výhody 1.2. Barvy 1.3. Zpracování a bezpečnostní opatření 1.4. Záruky a certifikace 1.5. Skladování a přeprava 2. Vlastnosti systému 2.1. Přehled profilů 2.2. Délky 2.3. Vlastnosti produktu 2.4. Technický soubor 2.5. Certifikáty 3. Instalace 3.1. Horizontální instalace 3.2. Vertikální instalace 4. Příklady 4.1 Podhledy 4.2 Bodová svítidla 4.3 Odvádění dešťové vody 4.4 Hliníkový zakončovací profil 5. Příručka pro údržbu 5.1. Údržba 5.2. Čištění a péče 02/2012 V1.2 - Inoutic / Deceuninck TENTO DOKUMENT OBSAHUJE CHRÁNĚNÉ A DŮVĚRNÉ INFORMACE. PROTO TYTO INFORMACE NEKOPÍRUJTE ANI NEZVEŘEJŇUJTE BEZ VÝSLOVNÉHO PÍSEMNÉHO SCHVÁLENÍ SPOLEČNOSTI INOUTIC. SPOLEČNOST INOUTIC SI VYHRAZUJE PRÁVO NA ZMĚNU TOHOTO VÝKRESU A SOUVISEJÍCÍCH DOKUMENTŮ.

4 1. Všeobecné informace 1.1 Materiál a výhody 1.2 Barvy 1.3 Zpracování a bezpečnostní opatření 1.4 Záruka 1.5 Skladování a přeprava

5 1.1 Obecné informace o materiálu Twinson Materiál a výhody To nejlepší z obou světů Vítejte do světa Twinson, v němž příroda a technologie kráčí ruku v ruce. Materiál Twinson je vyroben ze dřeva a PVC. Díky zkombinování výhod obou materiálů v jediném novém materiálu vám Twinson poskytuje to nejlepší z obou světů přírodní vzhled a pocit tepla dřeva a snadnou údržbu a odolnost PVC. Materiál Twinson je 100% recyklovatelný a současně je to alternativa k tropickému tvrdému dřevu šetrná k životnímu prostředí. Zatímco tvrdé tropické dřevo lze získat pouze v ohrožených deštných pralesích, materiál Twinson obsahuje dřevo borovice, které rychle roste v neustále obnovovaných lesích, které obdržely certifikaci PEFC. Výjimečné kvality materiálu Twinson jsou garantovány štítkem kvality Německého svazu zpracovatelů dřeva VHI a francouzským označením kvality NF514 udělovaným institutem LNE. Poznámky: Materiál Twinson je trvanlivý produkt. Podle standardu EN 350-1, který popisuje odolnost různých typů dřeva, dosahuje materiál Twinson nejvyšší možné třídy 1. (viz kapitola 1.2/12) TWINSON DŘEVO PVC Nepraská XX XX Odolnost vůči hmyzu XX XX Snadná údržba XX XX Odolnost proti uklouznutí XX Snadná a rychlá instalace XX X X Trvanlivý a přírodní materiál XX X XX Nutnost ošetřování XX Odolnost vůči rozkladu bez ošetřování XX XX Odolnost proti UV záření XX XX O PEFC: Mezinárodní nezisková organizace PEFC se zaměřuje na udržitelné nakládání s lesy. S více než 200 milióny hektarů certifikovaného lesa je PEFC největším certifikačním systémem na světě. Organizace PEFC zajišťuje, aby počet kácených stromů nebyl vyšší než počet stromů nově vysazovaných a aby byla zachována biodiverzita. Nezbytností je respekt k přirozenému prostředí pro faunu a flóru, ale i k půdě a klimatu. 1.1/1

6 1.2. Barvy Obkladové a ukončovací profily Twinson jsou dostupné ve 3 různých přírodních barvách. Barvy systému O-Wall Twinson: 502 lékořice 504 kůra 505 rašelina Vzorky barev jsou reprodukce a mohou se lišit od originálu. Velký výřez zobrazuje přirozené barvy, na něž se prvky systému Twinson změní v průběhu času. Materiál Twinson obsahuje dřevěná vlákna, která snadno podléhají změnám barvy a vzhledu. Jakmile je produkt vystaven slunci a dešti, tato vlákna procházejí procesem přirozeného stárnutí a změní se jeho barva. Po několika měsících získá systém patinu. Aby mohlo být dosaženo přirozeného efektu, je potřeba prkna před začátkem instalace promíchat. 1.2/1

7 1.3. Zpracování a bezpečnostní opatření Zpracování: Všeobecné: téměř stejný rozsah nářadí jako pro opracování dřeva. Specifické nástroje / obrábění:» Skelný papír, brusný papír, drátěný kartáč nebo ocelová vlna.» Vrtáky: kovové vrtáky HSS» Při vrtání: pro optimální výsledek nevyvíjejte příliš silný tlak.» Pravidelně zvedejte bit a odstraňujte hobliny.» Řezání: používejte ozubený pilový list z karbidu.» Tenký list.» Počet zubů: minimálně 80.» Otřepy lze odstranit pomocí skelného papíru nebo ocelové vlny Bezpečnostní opatření: Při zpracování profilů Twinson pomocí elektrického nářadí doporučujeme používat respirátor na ochranu proti prachu a ochranné brýle. Pro opracovávání profilů Twinson nejsou potřeba zvláštní opatření, protože se během zpracovávání neuvolňují žádné nebezpečné částice Doporučované řezací bloky: FIRMA INOUTIC TYTO PRODUKTY NEDODÁVÁ 1.3/1

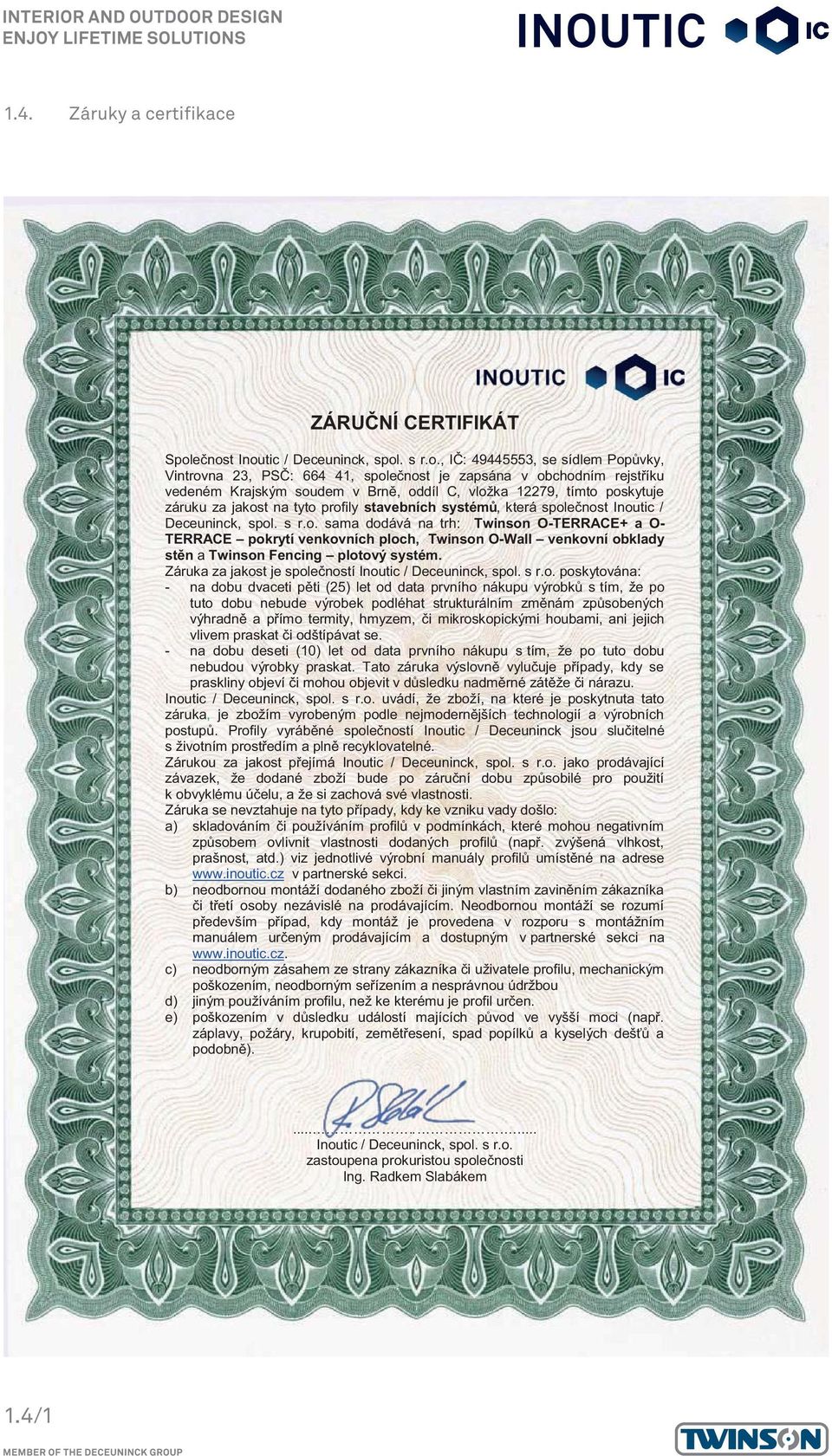

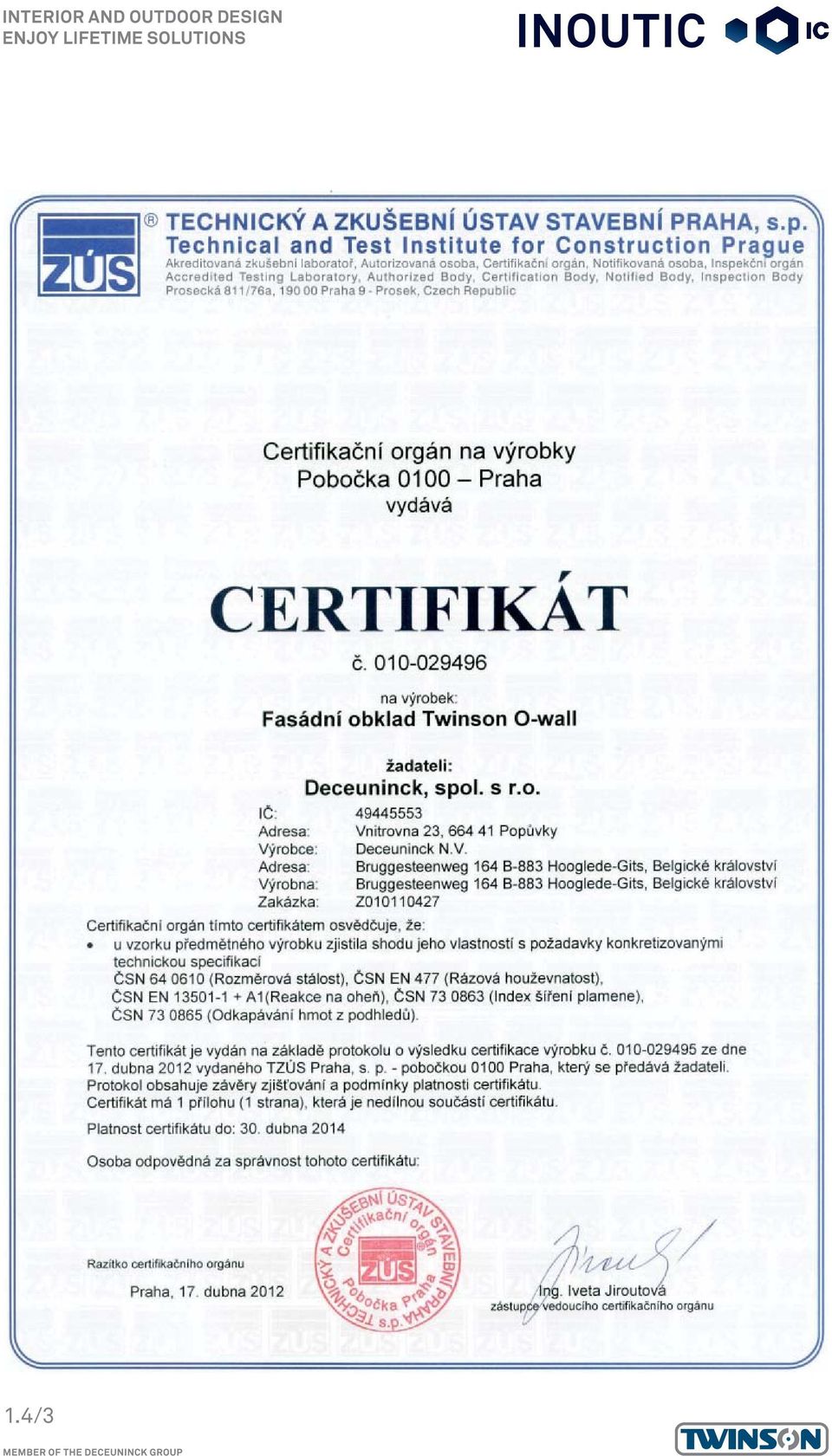

8 1.4. Záruky a certifikace ZÁRUČNÍ CERTIFIKÁT Společnost Inoutic / Deceuninck, spol. s r.o., IČ: , se sídlem Popůvky, Vintrovna 23, PSČ: , společnost je zapsána v obchodním rejstříku vedeném Krajským soudem v Brně, oddíl C, vložka 12279, tímto poskytuje záruku za jakost na tyto profily stavebních systémů, která společnost Inoutic / Deceuninck, spol. s r.o. sama dodává na trh: Twinson O-TERRACE+ a O- TERRACE pokrytí venkovních ploch, Twinson O-Wall venkovní obklady stěn a Twinson Fencing plotový systém. Záruka za jakost je společností Inoutic / Deceuninck, spol. s r.o. poskytována: - na dobu dvaceti pěti (25) let od data prvního nákupu výrobků s tím, že po tuto dobu nebude výrobek podléhat strukturálním změnám způsobených výhradně a přímo termity, hmyzem, či mikroskopickými houbami, ani jejich vlivem praskat či odštípávat se. - na dobu deseti (10) let od data prvního nákupu s tím, že po tuto dobu nebudou výrobky praskat. Tato záruka výslovně vylučuje případy, kdy se praskliny objeví či mohou objevit v důsledku nadměrné zátěže či nárazu. Inoutic / Deceuninck, spol. s r.o. uvádí, že zboží, na které je poskytnuta tato záruka, je zbožím vyrobeným podle nejmodernějších technologií a výrobních postupů. Profily vyráběné společností Inoutic / Deceuninck jsou slučitelné s životním prostředím a plně recyklovatelné. Zárukou za jakost přejímá Inoutic / Deceuninck, spol. s r.o. jako prodávající závazek, že dodané zboží bude po záruční dobu způsobilé pro použití k obvyklému účelu, a že si zachová své vlastnosti. Záruka se nevztahuje na tyto případy, kdy ke vzniku vady došlo: a) skladováním či používáním profilů v podmínkách, které mohou negativním způsobem ovlivnit vlastnosti dodaných profilů (např. zvýšená vlhkost, prašnost, atd.) viz jednotlivé výrobní manuály profilů umístěné na adrese v partnerské sekci. b) neodbornou montáží dodaného zboží či jiným vlastním zaviněním zákazníka či třetí osoby nezávislé na prodávajícím. Neodbornou montáží se rozumí především případ, kdy montáž je provedena v rozporu s montážním manuálem určeným prodávajícím a dostupným v partnerské sekci na c) neodborným zásahem ze strany zákazníka či uživatele profilu, mechanickým poškozením, neodborným seřízením a nesprávnou údržbou d) jiným používáním profilu, než ke kterému je profil určen. e) poškozením v důsledku událostí majících původ ve vyšší moci (např. záplavy, požáry, krupobití, zemětřesení, spad popílků a kyselých dešťů a podobně) Inoutic / Deceuninck, spol. s r.o. zastoupena prokuristou společnosti Ing. Radkem Slabákem 1.4/1

9 1.4/2

10 1.4/3

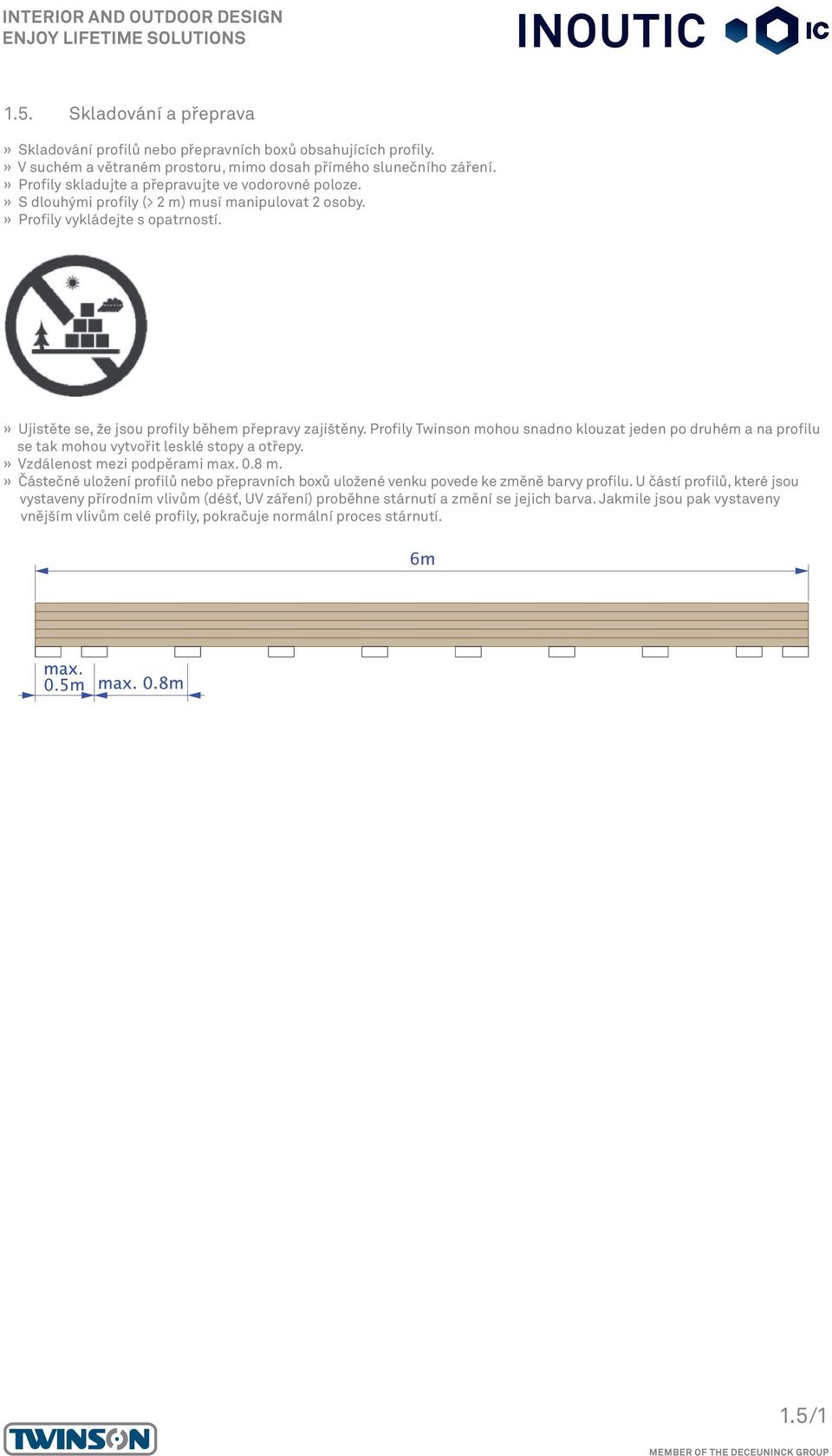

11 1.5. Skladování a přeprava» Skladování profilů nebo přepravních boxů obsahujících profily.» V suchém a větraném prostoru, mimo dosah přímého slunečního záření.» Profily skladujte a přepravujte ve vodorovné poloze.» S dlouhými profily (> 2 m) musí manipulovat 2 osoby.» Profily vykládejte s opatrností.» Ujistěte se, že jsou profily během přepravy zajištěny. Profily Twinson mohou snadno klouzat jeden po druhém a na profilu se tak mohou vytvořit lesklé stopy a otřepy.» Vzdálenost mezi podpěrami max. 0.8 m.» Částečné uložení profilů nebo přepravních boxů uložené venku povede ke změně barvy profilu. U částí profilů, které jsou vystaveny přírodním vlivům (déšť, UV záření) proběhne stárnutí a změní se jejich barva. Jakmile jsou pak vystaveny vnějším vlivům celé profily, pokračuje normální proces stárnutí. 1.5/1

12 2. Vlastnosti systému 2.1 Přehled profilů 2.2 Délky 2.3 Vlastnosti produktu 2.4 Technický soubor

13 2.1. Přehled profilů 21/1

14 2.1.1 Profil P9576: 2.1/2

15 2.1.2 Profil P9562/P9568: 2.1/3

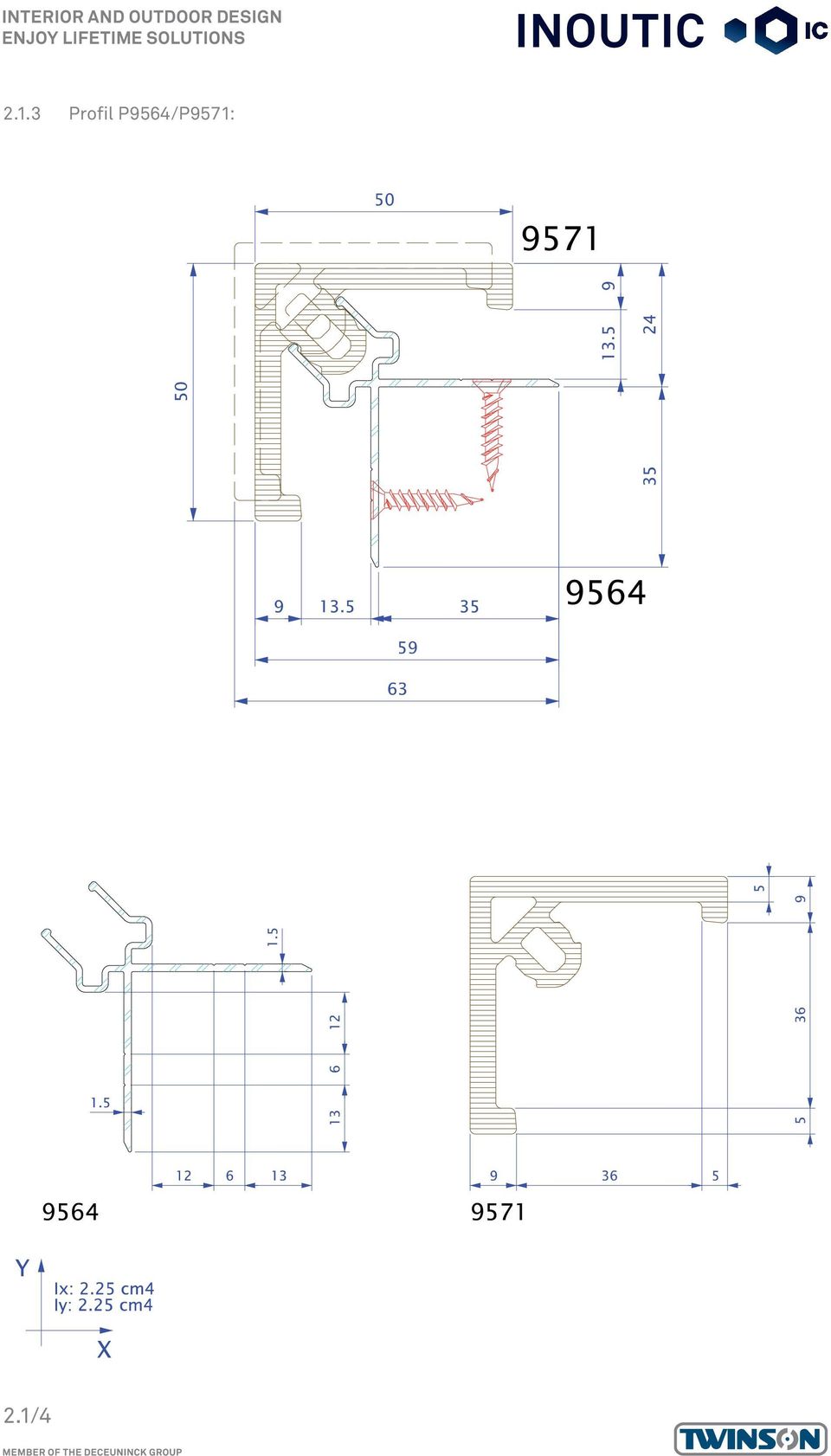

16 2.1.3 Profil P9564/P9571: 2.1/4

17 2.1.4 Profil P9565: 2.1/5

18 2.1.5 Profil P9567: 2.1/6

19 2.1.6 Profil P9569: 2.1/7

20 2.1.7 Profil P9570: 2.1/8

21 Profil /9

22 2.2. Délka BARVA lékořicová 3 m / 6 m 3 m 3 m 504 kůrová 3 m / 6 m 3 m 3 m 505 rašelinová 3 m / 6 m 3 m 3 m BARVA hliník 3 m - 3 m anodizovaná černá - 3 m - 3 m 3 m 3 m 3 m 3 m 3 m 66 anodizovaná hnědá - 3 m - 3 m 3 m 3 m 3 m 3 m 3 m 2.2/1

23 2.3. Vlastnosti produktu Vzhled a funkčnost: Vzhled budovy je do určité míry dán fasádou. Díky systému Twinson jdou vzhled a funkčnost ruku v ruce. Venkovní obložení zdí Twinson může být součástí celkové izolační koncepce nebo může mít jednoduše funkci zakončení. Obklady Twinson jsou vhodné nejen pro obkládání venkovních zdí, ale i pro okenní výklenky, vikýře a okapy. Výsledek vypadá vždy úžasně.» Integrovaná ventilace: Pokud je zeď dobře odvětrávaná a tedy dýchá, zajišťuje cirkulace vzduchu účinné odvádění vlhkosti a tepla a umožňuje tedy zajištění zdravého klimatu v interiéru.» Systém lze výborně kombinovat s izolací: Díky malé tloušťce je systém Twinson vhodný pro nové budovy i pro renovace. Dobrá izolace venkovních zdí přispívá ke snižování nákladů na teplo a v důsledku toho i snižování emisí C02, a to jak v případě nových budov, tak i v případě renovací. Jde tedy o řešení, které šetří energii i náklady.» Snadná a rychlá instalace: Systém pera a drážky a speciálně vyvinuté patentované skryté svorky umožňují rychlou a snadnou instalaci obkladu venkovních zdí.» Jednoduchá práce se systémem a jeho zpracovávání: Pro instalaci a zpracování obkladů zdí není potřeba žádné speciální nářadí. Vše, co potřebujete, je standardní vybavení. Obkladový systém Twinson se dodává v délkách 3 a 6 metrů.» Robustní: Výjimečně pevný a robustní systém díky dvoustěnné konstrukci.» Až do posledního detailu: Byl vytvořen kompletní sortiment profilů pro perfektní zakončení.» Unikátní materiál: Díky jedinečnému složení materiálu Twinson mají obklady venkovních zdí veškeré výhody materiálů, z nichž je materiál Twinson vyroben: žádné třísky, odolnost, voděvzdornost, přírodní vzhled 2.3/1

24 2.4. Technický soubor Produkty Twinson společnosti Deceuninck splňují přísné standardy kvality a jsou vyrobeny v souladu s postupy zavedeného systému řízení kvality ISO Materiálové charakteristiky pren založeno na specifická vlastnost jednotka hodnota hustota 6.1 ISO /A kg/dm3 1,42 ±0,05 fyzikální vlastnosti obsah vlhkosti 6.2 ISO % <0,2 HDT 6.3 ISO 75-1/A C 70 ±2 bod měknutí, Vicat... ISO 306/B50 C 82 ±2 nárazuvzdornost ISO 179-1RJ Charpyho test kj/m2 >5 mechanické vlastnosti tahové vlastnosti 7.2 ISO 527-2/1 B ohybové vlastnosti ISO 178 modul pružnosti v tahu MPa 5000 ± 10% pevnost v tahu MPa >35 napětí při zlomu % 1,3 ±10% modul pružnosti v ohybu MPa 5000 ± 10% pevnost v ohybu MPa >55 ohyb při zlomu % 1,5 ±10% umělé vystavení povětrnostním vlivům (300 hodin WOM) ISO změna barvy de <20 nárazová paměť % <20 odolnost odolnost proti vlhkosti (28 dní) EN 317 objemový přírůstek % <8 délkový přírůstek % <0,6 šířkový přírůstek % < 1,5 tloušťkový přírůstek % <4 tepelné vlastnosti hořlavost lineární teplotní délkový směr 10-6 m-1k roztažnost 9.1 ISO šířkový směr 10-6 m-1k (-20 C C) tloušťka 10-6 m-1k tepelná vodivost... ISO/CD pokojová teplota W/m.K kyslíkový index 10.1 ISO % >20 epiradiátor... NF P třída M4... NBN S třída A4 nízká hořlavost - DIN třída B2 2.4/1

25 Vyhodnocení výsledků zkoušek a posouzení výrobku Sledovaná vlastnost Protokol o zkoušce Zkušební postup Výsledek zkoušky Požadovaná / deklarovaná úroveň Rozměrová stálost» ve směru podélném» ve směru příčném Rázová houževnatost (odolnost proti proražení padajícím závažím) a) při 23 C, výška dopadu 950 mm b) při -10 C, výška dopadu 650 mm Reakce na oheň Index šíření plamene Odkapávání hmot z podhledů PK C-0 Obsah kadmia ČSN ČSN EN 477 0,04 % -0,20 % ČSN EN A1 1) Třída E a) i b) vyhovuje, bez poškození při váze padajícího závaží (1000 ± 5) g Vyhodnocení D: max. 0,5 % vyhovuje D: vyhovuje, bez poškození při váze padajícího závaží (1000 ± 5) g D: klasifikace dle ČSN EN A1 vyhovuje vyhovuje Pr ČSN i S = 27,3 mm/min. D: i S = 27,3 mm/min. vyhovuje Pr ČSN ) D: 2) vyhovuje Posouzení prohlášení výrobce vyhovuje D: vyhovuje vyhovuje Pozn.: 1) Ve smyslu ČSN EN A1 se příslušné sledované vlastnosti a zkušební postupy stanoví podle výsledné třídy reakce na oheň. (Nehořlavost ČSN EN ISO 1182, Spalné teplo - ČSN EN ISO 1716, Zápalnost - ČSN EN ISO a Tepelný účinek jednotlivého hořícího předmětu - ČSN EN 13823) 2) Během 15 minut od začátku provedených zkoušek u obou zkoušených vzorků:» k odpadávání hořících hmot ve smyslu čl. 23 a, b a 24 (zapálení papírové podložky a její vyhoření v rozsahu větším než 10 % hmotnosti)- nedošlo» k odkapávání nehořících hmot ve smyslu čl. 23 c - nedošlo» k odpadávání nehořících hmot ve smyslu čl. 23 d a 26 v rozsahu větším než 25 % souvislé plochy - došlo. 2.4/2

26 3.1 Instalace HORIZONTÁLNÍ INSTALACE Montáž systému Spodní konstrukce Tolerance na rozpínání Dokončování VERTIKÁLNÍ INSTALACE Montáž systému Spodní konstrukce Tolerance na rozpínání Dokončování Základní pravidla Základová konstrukce:» Min. rozměry ošetřeného dřeva 30 mm (hloubka) a 40 mm (šířka).» Vždy min. 3 lišty na jedno prkno ve vzdálenosti max. 500 mm střed na střed.» Vedle zakončovacího profilu vždy umístěte jednu lištu navíc nebo širší lištu pro řádné uchycení pomocí svorek. Rozpínání:» V každém případě musí být uvažován prostor na rozpínání 3mm/m mezi:» prkny» prkny a ukončením» jakýmkoliv pevným objektem» Pro uchycení prkna k základové konstrukci použijte prvek P9488» Pro uchycení prkna uprostřed použijte 2x P9595 tak, aby bylo zajištěno rovnoměrné rozložení pro rozpínání na obou stranách (nebo v případě vertikální instalace nahoře i dole)» Pokud není možné použít svorky, vždy použijte pro zafixování profilu na místě po celé délce hliníkový profil (horní okraj instalace, výřez nad oknem apod.) Ventilace:» Je vyžadována dobrá ventilace otvoru 100 cm2 na metr obložení na spodním a horním okraji instalace a okna. Tento otvor je integrován v počátečním profilu, ukončovacím profilu a profilu pro ukončení u okna. (P9567, P9569 & P9570)

27 3.1. Horizontální instalace Montáž systému: Krok 1: Podkladové lišty Krok 2: Zakončovací hliníkové profily Krok 3: Hlavní profily (prkna twinson P9576) + horní zakončovací hliníkové profily Krok 4: Zakončovací profily Twinson 3.1/1

28 Spodní konstrukce: A. Obecné zásady:» Materiál Twinson musí být instalován na pevnou a vyrovnanou konstrukci.» Pro lišty jsou vyžadovány minimální rozměry 30 mm (hloubka) na 40 mm (šířka). Tento požadavek zajišťuje, aby doporučené kotvy P9593 poskytovaly dostatečnou podporu vodičů pro profily O-Wall a umožňovaly odpovídající ventilaci.» Musí být dodržována vzdálenost mezi lištami maximálně 50 cm.» Pokud je šířka obkladů 50 cm nebo méně, použijte minimálně 3 lišty.» Je doporučeno použít impregnované dřevo.» Tam, kde je to potřeba, doporučujeme použít zábranu proti vlhkosti a ochránit zeď proti vlhkosti. Zábrana proti vlhkosti musí být umístěna mezi lišty a nosnou zeď. Šrouby musejí být zapuštěné. POZNÁMKY: Mějte na paměti, že pokud používáte ukončovací profily, je potřeba umístit přídavné lišty. (více informací je uvedeno v kapitole: ukončovací profily) Spodní konstrukce musí mít odpovídající kvalitu a provedení a musí odpovídat místním předpisům a legislativě. 3.1/2

29 B. Bez izolace:» Viz Základní pravidla. zábrana proti vlhkosti impregnované dřevo směr ventilace 3.1/3

30 C. S izolací:» Dodržujte stejná základní pravidla jako v případě instalace bez izolace.» Níže uvedený obrázek je příkladem jednoho z mnoha typů izolačních řešení. Na trhu je mnoho různých typů izolačních materiálů s různými vlastnostmi a metodami upevnění.» Totéž platí i pro systém upevnění lišt na zeď/konstrukci.» Doporučujeme zkontaktovat specializovanou firmu a požádat o pomoc s výběrem izolace a systémem upevnění.» Je vždy potřeba dodržovat obecné pokyny. impregnované dřevo zábrana proti vlhkosti izolace směr ventilace 3.1/4

31 Pravidla rozpínání: Materiál Twinson obsahuje dřevěná vlákna a absorbuje tedy vodu, což vede k potenciálnímu rozpínání. Za předpokladu, že budou dodržovány pokyny pro instalaci, systém takové rozpínání umožňuje. Není-li specifikováno jinak, je standardní prostor pro prodloužení 10 mm. A. P9588: Svorka P9588 přidržuje prkno P9576 na místě a zároveň umožňuje volné rozpínání. Současně absorbuje i rozpínání do šířky. Svorku P9588 lze snadno nasadit na prkno P9576 a umístit na kteroukoliv lištu. Po nastavení pozice se svorka přišroubuje k liště pomocí šroubu P9593. (Obě položky jsou součástí sady 9488.) B. P9595: Aby bylo zajištěno, že se prkna budou prodlužovat symetricky na obou stranách, vyvinuli jsme svorku P9595, která vymezuje rovnoměrné rozložení prken a zároveň umožňuje šířkové rozpínání. C. Obecné zásady rozpínání: Aby bylo zajištěno délkové rozpínání řízené systémem, dodržujte v závislosti na typu instalace jeden ze dvou následujících předpisů:» Délka fasádního obkladu: <6 m» Pro instalace do 6 metrů lze použít max. jednu plnou délku.» Na obou stranách je potřeba ponechat 10 mm pro délkové rozpínání profilu. Toto délkové rozpínání není vidět, protože je skryto pod zakončovacími profily Twinson. (více informací je uvedeno v kapitole věnované zakončovacím profilům)» Aby bylo zajištěno, že se budou profily prodlužovat na obou stranách stejně, upevňujte prkno uprostřed nebo na nejbližší sloupek pomocí 2 svorek P9595 umístěte vždy jednu svorku na jednu stranu lišty. Čelní pohled: Legenda svorka P9588 svorka P9595 zablokováno směr prodloužení 3.1/5

32 » Pokud máte zeď delší než 6 m a chcete pracovat s plnými délkami, můžete použít díly 2 x P9568 & P9562 zadními částmi k sobě a začít nový modul s max. 1 délkou 6 m. Čelní pohled: Pohled shora: Pohled shora: Pohled shora: 3.1/6

33 » Délka fasádního obkladu: >6 m» Pro instalace delší než 6 m nebo v případě více prken instalovaných ve stejné výšce vedle sebe je potřeba ponechat mezi prkny mezeru 10 mm. To poskytne prknům prostor pro svobodné prodlužování. Délka jednoho prkna by neměla překračovat 3 m. Jinak nebude mezera 10 mm dostatečná.» Aby bylo zajištěno, že se budou profily prodlužovat na obou stranách stejně, upevňujte prkno uprostřed nebo na nejbližší sloupek pomocí 2 svorek P9595 umístěte vždy jednu svorku na jednu stranu lišty. Čelní pohled: Možnost 1: Spojka P9573. Tato spojka zohledňuje nezbytný prostor 10 mm pro rozpínání. P9573 Pohled shora P9573 Čelní pohled: šrouby jsou skryty P9588 Čelní pohled: Možnost 2: svorka P9588. Protože je zde spoj, je nezbytné ochránit lišty a zajistit tak jejich životnost. Toho lze snadno dosáhnout použitím pružného těsnění bez lemu (nebo jiného těsnění v závislosti na šířce lišty). Pokuste se na obou stranách dodržovat přesah 10 mm. Viz bod D 3.1/7

34 Zakončování A. Začátek instalace:» Důrazně doporučujeme začít dílem P9567.» Doporučujeme začínat ve výšce minimálně 30 cm od země, aby nevznikaly skvrny od dopadajících dešťových kapek a nečistot. 1. Začátek parapetu:» Například: kamenná parapetní deska, cihly» Namontujte počáteční profil P9567 přímo na kamennou parapetní desku.» V rámci konstrukce počátečního profilu je umožněna ventilace.» Profil musí být upevněn každých 50 cm.» Dbejte na to, aby byly použity zapuštěné šrouby, protože jinak nebude možné na počáteční profil P9567 nasadit obkladové profily.» Nasuňte prkno P9576 do prkna P9567. Nerezová ocel 3.1/8

35 2. Začátek v různých výškách/s proměnlivou šířkou: Nerezová ocel 3.1/9

36 B. Strany:» Zakončovací okraje na koncích jsou tvořeny hliníkovým profilem P9562 v kombinaci se zakončovacím profilem Twinson P9568.» Jako alternativu k zakončovacímu prvku Twinson můžete použít element P9572 pro celohliníkové zakončení (viz kapitola Příklady). MONTÁŽNÍ POSTUP Krok 1» Zajistěte, aby byla vedle místa, kam se bude zakončovací profil upevňovat, umístěna přídavná lišta. Tento krok je důležitý, aby bylo zajištěno místo pro upevnění svorky P9588 v blízkosti zakončovacího profilu. V případě nedodržení tohoto pokynu nebude možné dodržet pevnou vzdálenost mezi prkny.» Pak vezměte počáteční profil P9567 a umístěte nad něj hliníkový díl P9562. Profil musí být upevněn v odstupech 50 cm. (3.1 /7)» Pro rychlou instalaci ponechejte navíc na stranách mezi horním zakončovacím profilem a hliníkovým zakončovacím profilem expanzní mezeru 5 mm. Krok 2 Horní zakončovací profil P9569: viz kapitola Horní část instalace.» Namontujte prkna (P9576) a dodržujte pokyny týkající se rozpínání. Mezi hranou prkna P9576 a hranou hliníkového profilu P9562 ponechte mezeru 10 mm. 3.1/10

37 » Pokud jsou na průčelí okna, je potřeba před montáží prken provést zakončení. (viz kapitola Zakončování u oken) Krok 3» Uřízněte profil Twinson P9568 na správnou délku (mějte na paměti, že je potřeba ponechat prostor pro délkové rozpínání 3 mm/m) a lehce jej rukama nacvakněte do hliníkového dílu P /11

38 C. Vnitřní roh:» Zakončení na stranách jsou tvořena párem hliníkových profilů P9562 v kombinaci se zakončovacím profilem Twinson P9568.» Jako alternativu k zakončovacímu prvku Twinson můžete použít element P9566 pro celohliníkové zakončení (viz kapitola Příklady). POSTUP MONTÁŽE: Krok 1» Zajistěte, aby byla vedle zakončovacího profilu umístěna přídavná lišta. Tento krok je důležitý, aby bylo zajištěno místo pro upevnění svorky P9588 v blízkosti zakončovacího profilu. V případě nedodržení tohoto pokynu nebude možné dodržet pevnou vzdálenost mezi prkny.» Pak osaďte počáteční profil P9567 a umístěte nad něj hliníkový díl P9562. Ujistěte se, že jsou profily umístěny tak, aby bylo možné osadit obě svorky Twinson P9568 (viz výkres pohledu shora). Profil musí být upevněn v odstupech 50 cm. 3.1/12

39 Krok 2:» Namontujte prkna (P9576) a dodržujte pokyny v kapitole Pravidla rozpínání (3.1/5-3.1/7). Mezi hranou prkna P9576 a hranou hliníkového profilu P9562 musí být ponechána mezera 10 mm.» Pokud jsou na průčelí okna, je potřeba před montáží prken provést zakončení. Krok 3:» Uřízněte profil Twinson P9568 na správnou délku (mějte na paměti, že je potřeba ponechat prostor pro délkové rozpínání 3 mm/m) a lehce jej rukama nacvakněte do hliníkového dílu P /13

40 D. Vnější rohy:» Zakončení na stranách jsou tvořena hliníkovým profilem P9564 v kombinaci se zakončovacím profilem Twinson P9571.» Jako alternativu k zakončovacímu prvku Twinson můžete použít element P9566 pro celohliníkové zakončení (viz kapitola Příklady). POSTUP MONTÁŽE: Krok 1» Zajistěte, aby byla vedle zakončovacího profilu umístěna přídavná lišta. Tento krok je důležitý, aby bylo zajištěno místo pro upevnění svorky P9588 v blízkosti zakončovacího profilu. V případě nedodržení tohoto pokynu nebude možné dodržet pevnou vzdálenost mezi prkny.» Pak osaďte počáteční profil P9567 a umístěte nad něj hliníkový díl P9564. Ujistěte se, že jsou profily umístěny tak, aby bylo možné osadit obě svorky Twinson P9568 (viz výkres pohledu shora). Profil musí být postupně po obou stranách upevněn v odstupech 50 cm. 3.1/14

41 Krok 2» Namontujte prkna (P9576) a dodržujte pokyny v kapitole Pravidla rozpínání (3.1/5-3.1/7). Mezi hranou prkna P9576 a hranou hliníkové ho profilu P9564 musí být ponechána mezera 10 mm.» Pokud jsou na průčelí okna, je potřeba před montáží prken provést zakončení. (viz kapitola Zakončování u oken) Krok 3» Uřízněte profil Twinson P9571 na správnou délku (mějte na paměti, že je potřeba ponechat prostor pro délkové rozpínání 3 mm/m) a lehce jej rukama nacvakněte do hliníkového dílu P /15

42 E. Horní část instalace:» Stejně jako počáteční profil umožňuje i profil P9569 ventilaci instalace. Ujistěte se, že nic nezakrývá oblast s perforací a vzduch tedy může volně cirkulovat. POSTUP MONTÁŽE: Krok 1» Seřízněte profil P9576 po celé délce tak, aby mezi prknem P9576 a hranou horní části obkladu (např. okraj střechy) zůstala šířka alespoň 40 mm.» Dalších 10 mm je potřeba na usazení prkna přes svorku P /16

43 Krok 2» Osaďte hliníkový zakončovací profil P9569 na prkno P9576 a obojí nasuňte na poslední svorky P9588. VÝŠKA PRKNA Zamezte pohybu prkna a zafixujte jeho pozici pomocí dílů P9471. Krok 3» Zatlačte hliníkový zakončovací profil P9569 zpátky nahoru a upevněte jej v odstupech 50 cm zašroubováním šroubů do otvorů. Aby nebyly lišty vidět, natřete horní část lišty nebo použijte pruh EPDM. 3.1/17

44 F. Okna:» Při montáži prken pamatujte na to, že je vždy potřeba nejprve provést zakončení okolo oken.» Jsou 2 možnosti: 1. Celková hloubka <160 mm 2. Celková hloubka >160 mm 1. Celková hloubka <160 mm: postačuje jedno prkno POSTUP KROK ZA KROKEM Krok 1 Celková hloubka (D) Krok 2 Krok 3 Krok 4 Krok 5 3.1/18

45 POSTUP MONTÁŽE: Krok 1» Začněte montáží hliníkového zakončovacího profilu P9569 pod okenním parapetem.» Nezapomeňte ponechat podélnou mezeru 10 mm mezi profilem P9569 a výřezem prkna P9576, aby byl zajištěn nezbytný prostor pro délkové rozpínání. (instalace profilu P9569 je popsána v kapitole věnované zakončení horní části instalace na straně 3.1/16) VOLITELNÉ: Pro zakončení výřezu prkna lze použít hliníkový profil P9572, ale bude potřeba namontovat přídavnou lištu» POZNÁMKA: Pokud je stěna delší než 6 m, montujte prkna s dilatační mezerou. (viz kapitola Pravidla rozpínání na straně 3.1/5) 3.1/19

46 Krok 2: Různé možnosti zakončení:» A: profilem P2761 Celková hloubka < 160 mm Pro nastavení pozice profilu lze použít díly P9471.» B: profilem P9572 = volitelné Celková hloubka < 160 mm 3.1/20

47 » Ořízněte počáteční profily P2761 na správnou délku a upevněte je okolo okna. Pro správné nastavení pozice profilu P2761 ponechte mezi oknem a hranou profilu P2761 mezeru 20 mm.» Do profilu P2761 použijte zapuštěné šrouby, aby byl zajištěn hladký průchod prkna. Krok 3» Vyřízněte prkna, přičemž je potřeba vzít v úvahu požadavky na rozpínání.» Volitelné: Pro správné zakončení doporučujeme použít zakulacený profil s těsněním (P9471) o průměru 15 mm.» Nepoužívejte pro utěsnění děr silikon! Takové jednání může zanechat na profilech Twinson skvrny.» Nemontujte prkna, dokud není dokončen krok 4. rozpínání: 3 mm/m (VOLITELNÉ) rozpínání: 3 mm/m rozpínání: 3 mm/m rozpínání: 3 mm/m (VOLITELNÉ) 3.1/21

48 Krok 4» Nad oknem použijte hliníkový zakončovací profil P9570 s integrovanou ventilací a odkapávacím systémem.» Po stranách okna použijte hliníkový zakončovací profil P9565. Nezapomeňte namontovat přídavnou lištu vedle profilu P9565, aby bylo možné upevnit prkno P9576 se svorkou P9588.» Ořízněte hliníkové profily na správnou délku se zkosenou hranou. Nakonec nasuňte prkna zmíněná v kroku 3 do hliníkového zakončovacího profilu a postupně je namontujte. Hliníkové zakončovací profily musí být upevněny každých 50 cm. Boční pohled Celková hloubka POZNÁMKA: Je nezbytné provést na obou stranách horního hliníkového profilu P9570 zvláštní výřez, jinak nebude možné prkna Twinson instalovaná po stranách osadit na správné místo. Pro nastavení pozice profilu lze použít díly P9471. Krok 5» Nyní můžete pokračovat v instalaci prken okolo okna.» Nezapomeňte mezi hliníkovými profily a prkny P9576 mezeru 10 mm na rozpínání.» Je dobré vědět: na hliníkových profilech P9565 je značka 10 mm od hrany profilu, která usnadňuje umístění prkna do správné vzdálenosti potřebné pro rozpínání. 3.1/22

49 2. Celková hloubka >160 mm: jsou potřeba různá prkna Celková hloubka (D) MONTÁŽ KROK ZA KROKEM Krok 1 Krok 2 Krok 3 Krok 4 Krok 5 3.1/23

50 POSTUP MONTÁŽE: Krok 1» Začněte montáží hliníkového zakončovacího profilu P9569 pod okenním parapetem.» Nezapomeňte ponechat podélnou mezeru 10 mm mezi profilem P9569 a výřezem prkna P9576, aby byl zajištěn nezbytný prostor pro rozpínání. (instalace profilu P9569 je popsána v kapitole věnované zakončení horní části instalace na straně 3.1/16)» VOLITELNÉ: Pro zakončení výřezu prkna lze použít hliníkový profil P9572, ale bude potřeba namontovat přídavnou lištu. Vyříznout» POZNÁMKA: Pokud je stěna delší než 6 m, montujte prkna s dilatační mezerou. (viz kapitola Pravidla rozpínání na straně 3.1/5) 3.1/24

51 Krok 2: Zakončení profilem P9572 Celková hloubka» Ořízněte počáteční profily P9572 na správnou délku a namontujte je okolo okna.» Do profilu P9572 použijte zapuštěné šrouby, aby byl zajištěn hladký průchod prkna. 3.1/25

52 Krok 3» Namontujte prkna, přičemž je potřeba vzít v úvahu požadavky na rozpínání.» Nasuňte prkna do hliníkových zakončovacích profilů a dokončete instalaci nad oknem. Pro vymezení přesné vzdálenosti mezi prkny použijte svorky P /26

53 Pro nastavení pozice profilu lze použít díly P9471. Krok 4» Nad oknem použijte hliníkový zakončovací profil P9570 s integrovanou ventilací a okapnicí.» Po stranách okna použijte hliníkový zakončovací profil P9565.» Ořízněte hliníkové profily na správnou délku se zkosenou hranou a postupně je namontujte. Hliníkové zakončovací profily musí být upevněn každých 50 cm. Detail, další stránka 3.1/27

54 POZNÁMKA: Je nezbytné provést na obou stranách horního hliníkového profilu P9570 zvláštní výřez, jinak nebude možné prkna Twinson instalovaná po stranách zasunout na správné místo. Krok 5» Pokračujte v instalaci prken okolo okna.» Nezapomeňte mezi hliníkovými profily a prkny P9576 mezeru 10 mm na rozpínání. Je dobré vědět: na hliníkových profilech P9565 je značka 10 mm od hrany profilu, která usnadňuje umístění prkna do správné vzdálenosti potřebné pro rozpínání. 3.1/28

55 3.2. Vertikální instalace Montáž systému: Krok 1: Nosné výztuhy Krok 2: Zakončovací hliníkové profily Krok 3: Hlavní profily (prkna twinson P9576) + horní zakončovací hliníkové profily Krok 4: Zakončovací profily Twinson 3.2/1

56 Spodní konstrukce: A. Obecné zásady:» Materiál Twinson musí být instalován na pevnou a vyrovnanou konstrukci.» Pro lišty jsou vyžadovány minimální rozměry 30 mm (hloubka) na 40 mm (šířka). Tento požadavek zajišťuje, aby doporučené kotvy P9593 poskytovaly dostatečnou podporu pro hmotnost profilů O-Wall a umožňovaly odpovídající ventilaci.» Aby byla zajištěna odpovídající ventilace, je potřeba použít dvojité lišty. Zajistěte ventilaci mezi poslední lištou a nejvyšším bodem instalace.» Musí být dodržována vzdálenost mezi lištami maximálně 50 cm.» Pokud je výška obkladů 50 cm nebo méně, použijte minimálně 3 lišty.» Je doporučeno použít impregnované dřevo.» Tam, kde je to potřeba, doporučujeme použít zábranu proti vlhkosti. Zábrana proti vlhkosti musí být umístěna mezi lišty a nosnou zeď.» Šrouby musejí být zapuštěné.» POZNÁMKY: Mějte na paměti, že pokud používáte zakončovací profily, může být nezbytné umístit přídavné lišty. (více informací je uvedeno v kapitole: zakončovací profily) Spodní konstrukce musí mít odpovídající kvalitu a provedení a musí odpovídat místním předpisům a legislativě. 3.2/2

57 B. Bez izolace:» Viz obecné zásady zábrana proti vlhkosti impregnované dřevo směr ventilace 3.2/3

58 C. S izolací:» Dodržujte stejné základní zásady jako v případě instalace bez izolace.» Níže uvedený obrázek je příkladem jednoho z mnoha typů izolačních řešení. Na trhu je mnoho různých typů různých izolačních materiálů s různými vlastnostmi a metodami upevnění.» Totéž platí i pro upevnění lišt na zeď/konstrukci.» Doporučujeme zkontaktovat specializovanou firmu a požádat o pomoc s výběrem izolace a systémem upevnění.» Je ale potřeba dodržovat obecné pokyny zábrana proti vlhkosti impregnované dřevo izolace impregnované dřevo směr ventilace 3.2/4

59 Pravidla rozpínání pro vertikální obklady: Materiál Twinson obsahuje dřevěná vlákna a absorbuje tedy vodu, což vede k potenciálnímu rozpínání a smršťování. Za předpokladu, že budou dodržovány pokyny pro instalaci, náš systém takové rozpínání umožňuje. A. P9588: Svorka P9588 přidržuje prkno P9576 na místě a zároveň umožňuje svobodné prodlužování. Současně absorbuje i rozpínání do šířky. Svorku P9588 lze snadno nasadit na prkno P9576 a umístit na lištu. Po nastavení pozice se svorka přišroubuje k liště pomocí šroubu P9593 (obojí je součástí sady 9488). Prkno musí být upevněno svorkou každých 50 cm. B. P9595: Aby byla zajištěna možnost kontroly směru rozpínání, vyvinuli jsme svorku P9595, která vymezuje rovnoměrné rozložení prken a zároveň umožňuje šířkové rozpínání. C. Obecné zásady rozpínání: Aby byly zajištěny podmínky potřebné pro rozpínání, řiďte se následujícími pokyny:» Délka: moduly o rozměru 3 m:» Protože rozpínání a hmotnost probíhají ve stejném směru, je maximální délka 1 modulu 3 m. V případě větší plochy je možné začít nahoře nový modul s použitím začátečního profilu P9567 a vytvořit napojení.» Aby bylo umožněno řádné rozpínání, je potřeba v horní části profilu ponechat mezeru 10 mm.» Pro zakončení horní části obkladu doporučujeme použít profil P9569, aby bylo zajištěno řádné odvětrávání profilů. 3.2/5

60 Čelní pohled: Boční pohled: Boční pohled: Boční pohled: Legenda = svorka P9588 = svorka P9595 = zablokováno = směr prodloužení 3.2/6

61 Zakončování: A. Všeobecné: vizuální aspekt» Aby se neprojevovaly změny v barvě, neměňte směr instalace prken v rámci jedné plochy. 3.2/7

62 B. Začátek instalace:» Důrazně doporučujeme začít hliníkovým počátečním profilem P9567.» Doporučujeme začínat ve výšce minimálně 30 cm od země, aby nevznikaly skvrny od dopadajících dešťových kapek a nečistot.» Tento profil je praktický pro stavby ve svahu. 1. Začátek u parapetu:» Například: kamenná parapetní deska, cihly» Namontujte počáteční profil P9567 přímo na pevný podklad.» V rámci konstrukce počátečního profilu je umožněna ventilace.» Profil musí být upevněn každých 50 cm.» Dbejte na to, aby byly použity zapuštěné šrouby, protože jinak nebude možné na počáteční profil P9567 nasadit obkladové profily.» Aby bylo zajištěno řádné upevnění prkna, je ve spodní části potřeba přídavná lišta pro uchycení svorky P9588.» V případě začátku na stranách je potřeba použít profil P2761.» Poznámka: Zakončovací profil v horní části a hliníkové profily po stranách je potřeba upevnit ještě před osazením prkna P9576. Nerezová ocel 3.2/8

63 C. Strany:» Zakončovací okraje na koncích jsou tvořeny hliníkovým profilem P9562 v kombinaci se zakončovacím profilem Twinson P9568.» Jako alternativu k zakončovacímu prvku Twinson můžete použít element P9572 pro celohliníkové zakončení (viz kapitola Příklady). C.1. Začátek na straně: POSTUP MONTÁŽE: Krok 1» Začněte montáží počátečního profilu P9567 (viz kapitola popisující začátek instalace na stránce 3.2/8).» Pokud montujete více modulů, upevněte zakončovací profil P9569 nebo P9567.» Ořízněte profil P9562 na správnou délku a upevněte v odstupech 50 cm.» Aby bylo zajištěno řádné nastavení pozice prkna, použijte vedle profilu P9562 počáteční profil P /9

64 Krok 2» Namontujte prkna (P9576) a dodržujte pokyny v kapitole Pravidla rozpínání na stránce 3.2/5.» Pokud jsou na průčelí okna, je potřeba před montáží prken provést zakončení. (viz kapitola Zakončování u oken na stránce 3.2/17) Krok 3» Uřízněte profil Twinson P9568 na správnou délku (mějte na paměti, že je potřeba ponechat prostor pro délkové rozpínání 3 mm/m) a lehce jej rukama nacvakněte do hliníkového dílu P /10

65 C.2. Zakončení na straně:» Ve většině situací je potřeba provést zakončení oříznutým prknem. Ponechte mezeru 10 mm mezi prknem a hliníkovým zakončovacím profilem P9562, aby bylo možné nacvaknout prkno P9576 na svorku P9588.» Jakmile je prkno umístěno přes svorku P9588, vznikne mezi hliníkovým zakončovacím profilem P9562 a prknem P9576 mezera 10 mm. Aby byla zajištěna rovnoměrná mezera mezi prkny, doporučujeme použít zarážky o rozměru 10 mm a těsnicí proužek (P9471).» Aby se mohlo poslední prkno rozpínat, nepřišroubovávejte jej!» Jako alternativu k zakončovacímu prvku Twinson můžete použít element P9572 v kombinaci s dílem P9471 pro celohliníkové zakončení. 3.2/11

66 D. Vnitřní rohy:» Zakončení na stranách jsou tvořena párem hliníkových profilů P9562 v kombinaci se zakončovacím profilem Twinson P9568.» Jako alternativu k zakončovacímu prvku Twinson můžete použít element P9566 v kombinaci s dílem P9471 pro celohliníkové zakončení. POSTUP MONTÁŽE: Krok 1» Nejprve namontujte počáteční profil P9567 a koncový profil P9569 (viz kapitola popisující začátek instalace na stránce 3.2/8 a kapitola popisující zakončení horní části instalace na stránce 3.2/16), pak nad počáteční profil nainstalujte hliníkový díl P9562. Ujistěte se, že jsou profily umístěny tak, aby bylo možné osadit obě svorky P9568 (viz výkres pohledu shora).» Hliníkový profil musí být upevněn každých 50 cm 3.2/12

67 Krok 2» Proveďte instalaci směrem do rohu. (viz kapitola věnované instalaci na stranách na stránce 3.2/9) Krok 3» Uřízněte profil Twinson P9568 na správnou délku (mějte na paměti, že je potřeba ponechat prostor pro délkové rozpínání 3 mm/m) a lehce jej rukama postupně nacvakněte do hliníkového dílu P /13

68 E. Vnější rohy:» Zakončení na stranách jsou tvořena dvěma hliníkovými profily P9564 v kombinaci se zakončovacím profilem Twinson P9571.» Jako alternativu k zakončovacímu prvku Twinson můžete použít element P9566 v kombinaci s dílem P9471 pro celohliníkové zakončení (viz kapitola Příklady). POSTUP MONTÁŽE: Krok 1» Nejprve namontujte počáteční profil a koncový profil (viz kapitola popisující začátek instalace na stránce 3.2/8 a kapitola popisující horní část instalace na stránce 3.2/16), pak nad počáteční profil nainstalujte hliníkový díl P9564. Profil P9564 musí být postupně po obou stranách upevněn v odstupech 50 mm. 3.2/14

69 Krok 2» Namontujte prkna (P9576) a dodržujte pokyny v kapitole Pravidla rozpínání na stránce 3.2/5. Mezi hranou prkna P9576 a hranou hliníkového profilu P9564 musí být ponechána mezera 10 mm.» Pro zafixování profilu na místě je nutné použít rozpěrky a těsnicí proužek (P9471). (viz popis instalace na stranách na stránce 3.2/9) Pokud jsou na průčelí okna, je potřeba před montáží prken provést zakončení. (viz kapitola Zakončování u oken na stránce 3.2/17) Krok 3» Uřízněte profil Twinson P9571 na správnou délku (mějte na paměti, že je potřeba ponechat prostor pro délkové rozpínání 3mm/m) a lehce jej rukama nacvakněte do hliníkového dílu P /15

70 F. Horní část instalace:» Stejně jako počáteční profil umožňuje i profil P9569 ventilaci instalace. Ujistěte se, že nic nezakrývá oblast s perforací a vzduch tedy může volně cirkulovat. POSTUP MONTÁŽE: Krok 1» Protože jsou používány horizontální lišty, je potřeba mezi hranou nejvyšší lišty a střechou nebo okapnicí ponechat mezeru 40 mm. Toto opatření zajistí funkční odvětrávání. Krok 2» Ořízněte profil na správnou délku. V rozích doporučujeme řezat profil se zkosením. Osaďte profil na horní okraj instalace. Může jít o hranu ploché střechy nebo okapnici. V každém případě se ujistěte, že je profil P9569 úplně zakrytý. Upevněte profil P9569 v odstupech 50 cm a nezapomeňte použít zapuštěné šrouby, protože jinak nebude možné správně nasunout prkna. 3.2/16

71 G. Okna:» Při montáži prken pamatujte na to, že je vždy potřeba nejprve provést zakončení okolo oken.» Jsou 2 možnosti: 1. Celková hloubka <160 mm 2. Celková hloubka >160 mm 1. Celková hloubka <160 mm: postačuje jedno prkno MONTÁŽ KROK ZA KROKEM Krok 1 Celková hloubka (D) Krok 2 Krok 3 Krok 4 Krok 5 3.2/17

72 MONTÁŽNÍ POSTUP Krok 1» Začněte montáží hliníkového zakončovacího profilu P9569 pod okenním parapetem.» Nezapomeňte ponechat podélnou mezeru 10 mm mezi profilem P9569 a výřezem prkna P9576, aby byl zajištěn nezbytný prostor pro délkové rozpínání. (Instalace profilu P9569 je popsána v kapitole věnované zakončení horní části instalace na straně 3.1/16) Krok 2 zakončení profilem P9572:» Ořízněte zakončovací profily P9572 na správnou délku a namontujte je okolo okna Pohled shora: LEVÁ STRANA okna: Celková hloubka Boční pohled: NAD oknem: ponechte mezi lištami ventilační otvor 10 mm! Pro nastavení pozice profilu lze použít díly P9471. Celková hloubka 3.2/18

73 Pohled shora: PRAVÁ STRANA okna: Celková hloubka Krok 3» Po stranách okna použijte hliníkový zakončovací profil P9565. Aby bylo zajištěno řádné upevnění profilu, nainstalujte přídavnou lištu P9565.» Nad oknem použijte hliníkový zakončovací profil P9570 s integrovanou ventilací a odkapávacím systémem.» Ořízněte hliníkové profily na správný rozměr se zkosenou hranou.» Po nainstalování posledního prkna přilepte levý profil P9565 k liště. Pak přišroubujte horní a pravý hliníkový profil a upevněte je v odstupech 50 cm. Poslední prkno Twinson detail (následující stránka) 3.2/19

74 POZNÁMKA: Je nezbytné provést na obou koncích horního hliníkového profilu P9570 zvláštní výřez, jinak nebude možné prkna zasunout na správné místo. Pro nastavení pozice profilu lze použít díly P9471. Pohled shora: LEVÁ STRANA -> LEPIDLO Boční pohled: HORNÍ STRANA -> ŠROUB Pohled shora: PRAVÁ STRANA -> ŠROUB Krok 4» Nyní pokračujte v instalaci prken okolo okna. (*) Opakujte postup pro levou a pravou stranu okna mimo krok lepení/šroubování zakončovacího profilu. 3.2/20

75 Boční pohled NAD OKNEM (*) Pro nastavení pozice profilu lze použít díly P9471.» Vyřízněte prkna, přičemž je potřeba vzít v úvahu požadavky na rozpínání.» Volitelné: Pro správné zakončení doporučujeme použít profil s kruhovým těsněním (P9471) o průměru 15 mm. Pro utěsnění otvorů nepoužívejte silikon! Takové jednání může zanechat na profilech Twinson skvrny rozpínání: 3 mm/m (VOLITELNÉ) rozpínání: 3 mm/m Krok 5» Pokračujte v instalaci prken na zeď. 3.2/21

76 2. Celková hloubka >160 mm: jsou potřeba různá prkna Celková hloubka (D) MONTÁŽ KROK ZA KROKEM Krok 1 Krok 2 Krok 3 Krok 4 Krok 5 3.2/22

77 MONTÁŽNÍ POSTUP Krok 1» Začněte montáží hliníkového zakončovacího profilu P9569 pod okenním parapetem.» Nezapomeňte ponechat podélnou mezeru 10mm mezi profilem P9569 a výřezem prkna P9576, aby byl zajištěn nezbytný prostor pro rozpínání. (instalace profilu P9569 je popsána v kapitole věnované zakončení horní části instalace na straně 3.2/16). Krok 2: zakončení profilem P9572» Ořízněte zakončovací profily P9572 na správnou délku a namontujte je okolo okna. Pohled shora: LEVÁ STRANA okna: Celková hloubka 3.2/23

78 Boční pohled: NAD oknem: Celková hloubka Pro nastavení pozice profilu lze použít díly P9471. Pohled shora: PRAVÁ STRANA okna: Celková hloubka 3.2/24

79 Krok 3» Po stranách okna použijte hliníkový zakončovací profil P9565. Vedle profilu P9565 namontujte přídavnou lištu, aby bylo možné řádně upevnit prkno P9576 se svorkou P9588.» Nad oknem použijte hliníkový zakončovací profil P9570 s integrovanou ventilací a odkapávacím systémem.» Ořízněte hliníkové profily na správnou délku se zkosenou hranou.» Po nainstalování posledního prkna přilepte levý profil P9565 k liště. Pak přišroubujte horní a pravý hliníkový profil a upevněte je v odstupech 50 cm. (viz následující stránka) Poslední prkno Twinson 3.2/25

80 POZNÁMKA: Je nezbytné provést na obou stranách horního hliníkového profilu P9570 zvláštní výřez, jinak nebude možné prkna Twinson instalovaná po stranách zasunout na správné místo. Pro nastavení pozice profilu lze použít díly P9471. Pohled shora: LEVÁ STRANA -> LEPIDLO Boční pohled: HORNÍ STRANA -> ŠROUB Pohled shora: PRAVÁ STRANA -> ŠROUB Krok 4» Pokračujte v instalaci prken okolo okna. 3.2/26

81 Pohled shora: LEVÁ/PRAVÁ STRANA okna: X = výška prkna = A 14 mm (*) Opakujte postup pro levou a pravou stranu okna mimo krok lepení/šroubování zakončovacího profilu. Boční pohled: NAD oknem: Pro nastavení pozice profilu lze použít díly P9471.» Vyřízněte prkna, přičemž je potřeba vzít v úvahu požadavky na rozpínání.» Volitelné: Pro správné zakončení doporučujeme použít zakulacený profil s těsněním (P9471) o průměru 15 mm. Nepoužívejte pro utěsnění děr silikon! Takové jednání může zanechat na profilech Twinson skvrny. P9471 (VOLITELNÉ) Rozpínání: 3 mm/m 3.2/27

82 Krok 5» Pokračujte v instalaci prken. 3.2/28

83 Příklady 4.1 Podhledy 4.2 Bodová svítidla 4.3 Odvádění dešťové vody 4.4 Hliníkový zakončovací profil

84 4.1. Podhledy Hrana hliníkové střešní desky asfalt V této aplikaci je střední vzdálenost 300 mm namísto 500 mm. ventilace sloupky každých 300 mm ventilace Pro nastavení pozice profilu lze použít díly P /1

85 4.2. Bodová svítidla Bodová svítidla do obložení s nízkou hmotností:» Bodová svítidla do obložení s nízkou hmotností je nutné instalovat mezi nosné lišty a na střed jednotlivého prkna. Způsob instalace, kdy svítidlo přesahuje z jednoho prkna na druhé, může způsobovat zvýšené napětí v důsledku rozpínání, což může zase vést k deformacím prken a/nebo poškození svítidel.» Umístění svítidla na střed prken mezi lišty je nejlepší způsob, jak ponechat volný průchod rozpínání.» Teplota pouzdra svítidla do obložení nesmí překročit hodnotu 60 C. Ověřte tuto skutečnost v informačních materiálech výrobce Bodová svítidla do obložení s velkou hmotností:» Svítidla do obložení s velkou hmotností se instalují přímo na odpovídající zesílenou spodní konstrukci. V takové případě je potřeba svítidlo považovat za pevný objekt a ponechat tedy kolem něj mezeru 10 mm na rozpínání.» Co nejblíže vedle svítidla je potřeba namontovat přídavné lišty, aby bylo možné upevnit prkno se svorkou P9588.» Teplota pouzdra svítidla do obložení nesmí překročit hodnotu 60 C. Ověřte tuto skutečnost v informačních materiálech výrobce. 4.2/1

86 4.3. Odvádění dešťové vody: Horizontální instalace: Boční pohled: Čelní pohled: objímka na okapový svod okapový svod objímka na okapový svod okapový svod 4.3/1

87 Vertikální instalace: Boční pohled: Čelní pohled: objímka na okapový svod objímka na okapový svod okapový svod okapový svod 4.3/2

88 4.4 Hliníkový zakončovací profil: Horizontální instalace: A Strany s P9572 (alternativa k P9562): Čelní pohled: Boční pohled: Pohled shora: Řez A - A Předvrtejte všechny hliníkové zakončovací profily. 4.4/1

89 4.4.1 Horizontální instalace: B Vnitřní roh P9566 (alternativa k P9562): Pohled shora: C Vnější roh P9566 (alternativa k P9564): Pohled shora: Předvrtejte všechny hliníkové zakončovací profily. 4.4/2

90 4.4.2 Vertikální instalace: A Strany s P9572 (alternativa k P9562): Pohled shora Pohled shora: Levá strana -> šroub Pravá strana -> lepidlo B Vnitřní roh P9566 (alternativa k P9562): Pohled shora: Díly P9471 nebo podpůrné bloky Směr instalace. Předvrtejte všechny hliníkové zakončovací profily. 4.4/3

91 4.4.2 Vertikální instalace: C Vnější roh P9566 (alternativa k P9564): Pohled shora: Pohled shora: Směr instalace. Předvrtejte všechny hliníkové zakončovací profily. 4.4/4

92 Pokyny pro údržbu 5.1 Údržba 5.2 Čištění

93 5.1. Údržba Systém Twinson O-Wall nabízí kompletní obkladové řešení zdí. Jde o odolné řešení s nízkými nároky na údržbu. Produkty Twinson O-Wall není potřeba ošetřovat ani chránit nátěrem nebo lakem. Všechny povrchové úpravy zdí jsou vystaveny vnějším vlivům včetně počasí (dřevo, PVC, cihly, apod.). Prostředí, orientace, design a materiály, používané v budovách, často vymezují funkčnost a režim údržby fasády. Pokud se budova nachází blízko lesa, v blízkosti znečištěných městských oblastí čí známého zdroje znečištění, může pomoci výběr tmavého barvy. Tmavší odstíny jsou totiž z dlouhodobého hlediska obecně méně citlivé na znečištění prostředí. V případě novostavby je velmi důležitá konstrukce stavby. Je možné přijmout spoustu opatření na ochranu fasády, zvláště pak proti nánosům špíny a znečištění v důsledku vystavení velkému množství vody. Konstrukční typy:» V případě ploché střechy: je doporučováno opatřit fasádní desky a krycí desky okapnicí, která vystupuje z fasády alespoň 4 cm. Navíc je vhodné použít kamenné krycí obklady se sklonem, které odvádějí vodu ze střechy.» Venkovní okenní parapety by měly vystupovat z fasády alespoň 3 cm. Díky tomu se sníží lokální hromadění nečistot. Pozor: Pro kruhová okna je potřeba použít přídavný okrajový profil a okapnici, aby se zamezilo hromadění pod kružnicí.» Aby byla fasáda chráněna před skříkajícími nečistotami a mechanickým namáháním, je doporučeno začít instalaci 30 cm nad úrovní země. Vzdálenost mezi úrovní země a fasádou Twinson lze pokrýt břidlicí/cihlami.» V neposlední řadě je vyžadován řádný systém na odvádění dešťové vody (např.: okapové žlaby, svody). Obdobně, jako je tomu u jiných fasád, čistí se fasády Twinson přirozeně silným deštěm. Nečistoty se mohou hromadit v místech, kam se voda nedostává, nebo se dostává jen omezeně, tj. například těsně pod okapnicemi, okenními prkny. Pokud nebude hromadění těchto nečistot, které jsou důsledkem znečištění ovzduší (prach, prachové částice, apod.), zamezeno, mohou narušit vzhled fasády. Tyto velmi malé částice se mohou spojit s vytrvalými dešti a vytvořit na povrchu vodní skvrny/kruhy s tmavými okraji. Prachové částice se snadno rozpouštějí a rozptylují v místech, která jsou pravidelně zvlhčována a vystavována UV záření. Je doporučováno odstraňovat lokálně nahromaděné nečistoty a známky znečištění hned, jak se objeví, pomocí jemného čistícího prostředku (měkký kartáč) nebo houby s velkým množstvím vody. V případě odolnějších skvrn použijte rozpuštěný čistící/mýdlový roztok. Ve většině případů (nikoliv ale ve všech) se v průběhu času hromadění nečistot snižuje, protože obklad stárne a je méně citlivý na nečistoty. 5.1/1

94 5.2. Čištění Údržba je popsána v kapitole 5.1. Stejně jako v případě jiných obkladových systémů počasí (dešťová voda/uv záření) čistí systém O-Wall dodává mu přírodní vzhled. Pokud se nahromadí nečistoty a je tedy potřeba provést manuální čištění, použijte měkký kartáč nebo houbu s velkým množstvím vody (případně lze použít jemný mýdlový roztok) Vyloučení odpovědnosti:» Použití přípravků PVC Cleaner P956, PVC Protect P960, Decoclean P961 a PVC Cement Wipe P965 není přípustné.» Použití abrazivních nebo žíravých chemikálií a rozpouštědel, jako je parafín, aceton, terpentýn, nafta, ředidlo, apod. je přísně zakázáno.» Použití vysokotlakých čističů není přípustné. 5.2/1
