3 Výrobní prostředky Výrobní závod o celkové rozloze m2, dvě továrny - pro ocel a hliník, vybavené výkonnými technologiemi : roboty pro svařování, stroji s číselným ovládáním... Studie výrobků Integrovaný ateliér designu a středisko zabývající se metodami spojenými s technikami CAO, DAO a GPAO pro neustálé zlepšování našich výrobků, abychom mohli být Vašimi společníky pro Vaše projekty. Rozměry v plánech jsou uvedeny v milimetrech. Materiály a normy Ocel Zejména podle norem NF EN a NF EN Odlévání : naše výrobky jsou realizovány buď v šedé litině FT 25 GJL 250 nebo v litině GJS400-12, odolnost vůči nárazům až do 6000 J v závislosti na šířce litiny. Nerezavějící ocel ( Inox ) : použitá nerezavějící ocel odpovídá normám NF EN a NF EN Hliník Vitríny : EN AW NF EN Sloupky : EN AW 6160, EN AW 6060 a EN AW NF EN Zpracování povrchu Galvanizace : ochrana ocele proti korozi žárovým zinkováním (450 C) se zárukou 10 let. Šířka přibližně 70 µ. Primární pudr bohatý na zinek : ochrana ocele proti korozi aplikací primární vrstvy bohaté na zinek při teplotě 200 C (po očištění). Tloušťka přibližně 70 µ, z toho 70% zinku. Elektrolytické zinkování : ochrana ocele proti korozi elektrolytickým nanesením vrstvy zinku. Tloušťka od 5 do 10 µ. Metalizace : technika galvanizace malých ploch nebo malých objektů nástřikem zinku metalizační pistolí ( tloušťka zinku od 80 do 100 µ). Anodizace : elektrochemická úprava, během které se vytváří na povrchu ochranná vrstva oxidu hlinitého o tloušťce přibližně 15 µ. Umístění do slaného prostředí Pro vyšší trvanlivost je nezbytné, aby byly výrobky umístěné v přímořských oblastech nebo v prostředí s výšším obsahem soli (v horách) galvanizovány. Pokud předpokládáte umístění produktů v takovém prostředí, požadujte u Vašeho prodejce tuto povrchovou úpravu pod konečný nátěr. Nátěr V tomto katalogu : «nátěr na galva = galvanizace + broušení + úprava mořením + konečný nátěr». «nátěr na zinek = kuličkování + primární pudr bohatý na zinek + konečný nátěr». RAL : číslované barevné odstíny vytvořené organizací RAL (německá organizace). Nabízíme Vám osm barev, které se nejvíce používají v oblasti městského mobiliáře, plus speciální šedou barvu Procity. 3 RAL 5010 RAL 1021 RAL 3020 RAL 9005 RAL 9010 RAL 8017 RAL 6005 RAL 3004 Gris Procity Lak : polyuretanový tekutý nátěr nanášený stříkáním v síle přibližně 30 µ a usušený v peci při teplotě 80 C. Práškový polyester : nanášení prášku s následným zapečením při teplotě 180 C C. Tloušťka přibližně 60µ. Obaly Balení je věnována výjimečná pozornost, abychom Vám mohli doručit naše výrobky v co nejlepším stavu. V závislosti na výrobcích jsou použity různé materiály : kartónové krabice na paletách, dřevěné bedny, látková pouzdra, kartónové tubusy... Verze 1 Únor 2009

4 Městská zábradlí 24

5 Městská zábradlí Moderní bariéry spojují harmonii a bezpečnost městského prostředí nebo Zábradlí Lisbon Ergonomické madlo lehce překračuje jeho rám a umožňuje této bariéře vytvořit dokonalou spojitou linii. Pozinkovaná ocel, povrchová úprava dle vzorníku barev RAL. Existuje ve dvou délkách. Průřez madla Ø 88,9 x Dél Ref Dél Ref x 35 2 Zábradlí Pagoda 1390(Dél 1500) - 890(Dél 1000) Ocelová trubka 80 x 40. Zátky z hliníkové litiny lakované na černo. Existuje ve dvou délkách. Pozinkovaná ocel, povrchová úprava dle vzorníku barev RAL. Dél Ref Dél Ref Ø 88,9 x Většina našich městských zábradlí může být přeměněna na odnímatelné zábradlí : viz Serrubloc strana x x nebo 920 podle verze 1580 nebo 1080 podle verze

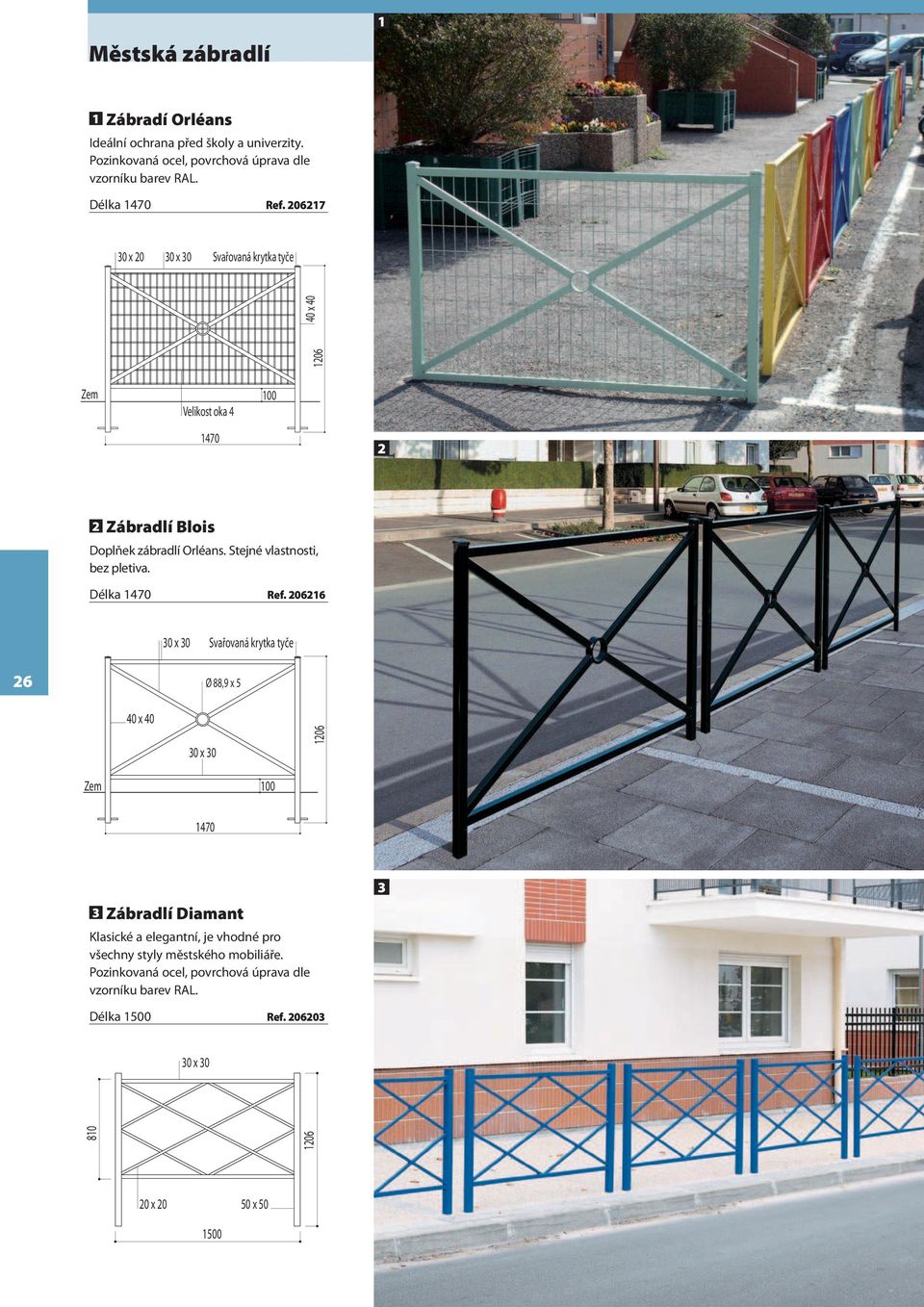

6 Městská zábradlí 1 1 Zábradí Orléans Ideální ochrana před školy a univerzity. Pozinkovaná ocel, povrchová úprava dle vzorníku barev RAL. Délka 1470 Ref x 20 Svařovaná krytka tyče x 40 Zem Velikost oka Zábradlí Blois Doplňek zábradlí Orléans. Stejné vlastnosti, bez pletiva. Délka 1470 Ref Svařovaná krytka tyče 26 Ø 88,9 x 5 40 x Zem Zábradlí Diamant Klasické a elegantní, je vhodné pro všechny styly městského mobiliáře. Pozinkovaná ocel, povrchová úprava dle vzorníku barev RAL. 3 Délka 1500 Ref x x

7 4 4 Zábradlí Trio Jeho současný vzhled zosobňuje moderní architekturu. Čtyři verze hlavic zaručují perfektní harmonii s našimi sloupky, stojany a patníky. Pozinkovaná ocel, povrchová úprava dle vzorníku barev RAL. 5 Zábradlí Trio s výplní Zábradlí Trio určené pro zóny s intenzivní ochranou. 5 City Agora Boule Europe Na výběr ze 4 typů hlavic Trio City Ref Trio Agora Ref Trio Boule Ref Trio Europe Ref Trio s výplní City Ref Trio s výplní Agora Ref Trio s výplní Boule Ref Trio s výplní Europe Ref Ø 50 hlavice na výběr Velikost oka 4 Oka 46 x 46 Ø 50 Ø Zem Mřížka se čtvrercovými oky, tloušťka 4 mm. 6 Zábradlí Linea Moderní a elegantní vzhled. Toto zábradlí poskytuje zvýšenou ochranu, a to díky nízko umístěné spodní příčce a mřížce s čtvercovými oky. Pozinkovaná ocel, povrchová úprava dle vzorníku barev RAL. Hlavice City. Délka : Zábradlí Linea Ref Zábradlí Linea se zvýšenou viditelností Ref Ø Ø 50 Zem Velikost oka 4 Oka 46 x 46 Ø Reklamní zábradlí Linea Know-how PROCITY jako nový prostředek komunikace ve městě. Zábradlí: Pozinkovaná ocel v barvě dle našeho vzorníku RAL. Hlavice City. Dél mm. Vitrína: Vylepovací plocha z obou stran výš. 800 x 1200 mm. Hliníkový rám anodizovaný nebo barvený. Prosklení z odolného plexiskla. Dveře vitríny jsou lehce vyměnitelné, opatřené 2 zámky. Otevírání vyklopením dveří do «V» pomocí zdviháků. Podklad z pozinkovaného plechu. Ref

8 Zábrana s madlem Její madlo z masivní ocele a vertikální tyče z trubky 35 x 35 řadí toto zábradlí do kategorie těch nejpevnějších. Její verze s křížem nebo bez, s růžicí nebo bez, umístěné samostatně nebo v řadě, znásobují množství možností implementace. Pozinkovaná ocel, povrchová úprava dle vzorníku barev RAL. Délka 800 dekor jednoduchý kříž 1 Bez rukojeti Ref Jednostranná rukojeť Ref Oboustranná rukojeť Ref Délka 800 dekor růžice Bez rukojeti Ref Jednostranná rukojeť Ref Oboustranná rukojeť Ref Délka 1500 dekor jednoduchý kříž 4 Bez rukojeti Ref Jednostranná rukojeť Ref Oboustranná rukojeť Ref Délka 1500 dekor růžice Bez rukojeti Ref Jednostranná rukojeť Ref Oboustranná rukojeť Ref Pravé madlo: x Ø 88,9 x 5 anebo 2 hliníkové růžice podle verze 1460 Rukojeť Dél 60 1 Madlo ½ kruh 50 x 14 Pravé madlo: 800 Ø 88,9 x 5 anebo 2 hliníkové růžice podle verze Trubka 35 x

9 Main Madlo courante z en masivní acier massif ocele

10 Modulové bariéry Jejich rozlišné tyče, rámy, krycí patky, asociace barev, možnosti orientace objímek a příchytek, jejich exkluzivní design garantují originalitu každého místa. 30 Tyče Ocelová trubka Ø 76 vybavená svařovanou nebo nýtovanou hlavicí. Čtyři verze hlavic : City, Agora, Boule, Europe. Rámy Kosočtverec : ocelová trubka 35 x 35 - dekorace ocelové trubky a 20 x 20. Jednoduchý kříž : ocelová trubka 35 x 35 dekorace ocelové trubky a kulatý Ø 88,9 x 5. Objímky a příchytky Objímky na tyči z hliníkové litiny. Usazení pomocí nerezavějících 6 inbusových šroubů Ø 8. Dodáno předmontované pro ulehčení instalace. Příchytky z hliníkové litiny pro usazení rámů do objímek a výběr uhlů. Dekorativní krycí patky Vybaveny 6 zapuštěnými inbusovými šrouby pro připevnění na sloupky. Krycí patka 1, pro verzi Boule nebo Europe. Krycí patka 2, pro verzi City nebo Agora. Konečná úprava a instalace Konečná úprava : pozinkovaná ocel, povrchová úprava dle vzorníku barev RAL, hliníková litina se základním nátěrem dle našeho vzorníku RAL. Usazení zabetonovaním (s možností krycí patky pro zakrytí betonování). Označení Rozměry Ref. Sloupek City Ø 76 výš Sloupek Agora Ø 76 výš Sloupek Boule Ø 76 výš Sloupek Europe Ø 76 výš Kosočtvercový rám V 800x Š Rám jednoduchý kříž V 800 x Š Objímky pro sloupky Ø Příchytky na objímky Krycí patka 1, pro verzi Boule nebo Europe Krycí patka 2, pro verzi City nebo Agora City Agora Boule Europe Na výběr ze 4 typů hlavic Sloupek Agora a zábradlí s kosočtvercovým rámem, krycí patka 2 Objímka vybavená 1 až 4 příchytkami podle potřeby

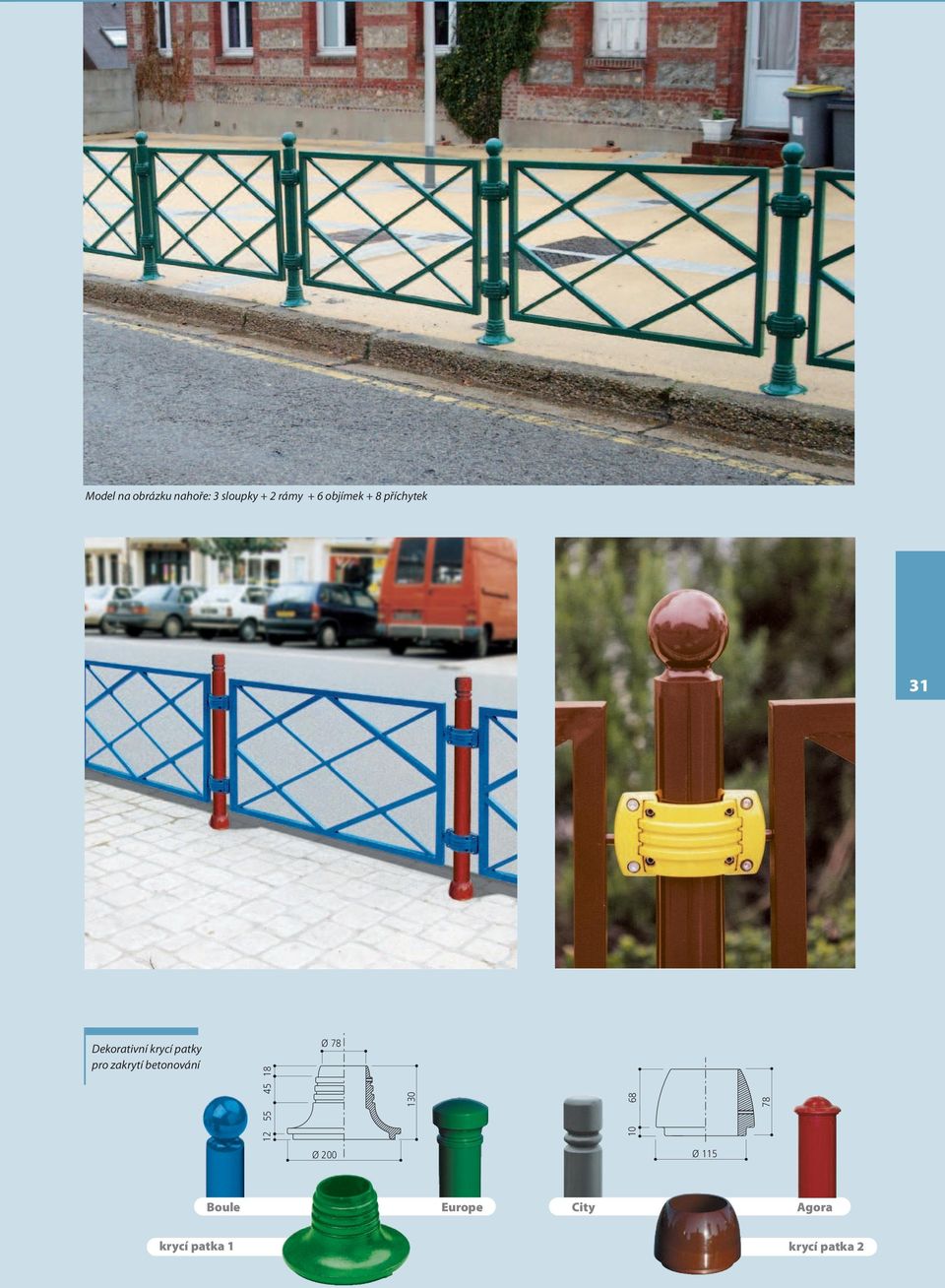

11 Model na obrázku nahoře: 3 sloupky + 2 rámy + 6 objímek + 8 příchytek 31 Dekorativní krycí patky pro zakrytí betonování Boule Europe City Agora krycí patka 1 krycí patka 2

12 Zábradlí Provincie 1 Zábradlí Provincie Elegantní a nadčasová zábradlí vhodná pro všechna městská prostředí : mřížka. Boule nebo Europe, ocelové nýty. Pozinkovaná ocel, povrchová úprava dle vzorníku barev RAL. City Agora Boule Europe 1072 jednoduchý kříž jednoduchý kříž růžice růžice mřížka mřížka Podle verze oko 104,8 x 50, Hlava na výběr Trubka 25 x 25 Trubka 25 x 25 Trubka Ø 88,9 x 5 nebo 2 hliníkové růžice podle verze Trubka Ø 76 Jistící kolík Ø Patky Ø 100 Otočná trubka 50 x 50 Zarážka k betonování Ref Ref Ref Ref
