1 PCTV Systems - TVCenter Dálkové ovládání

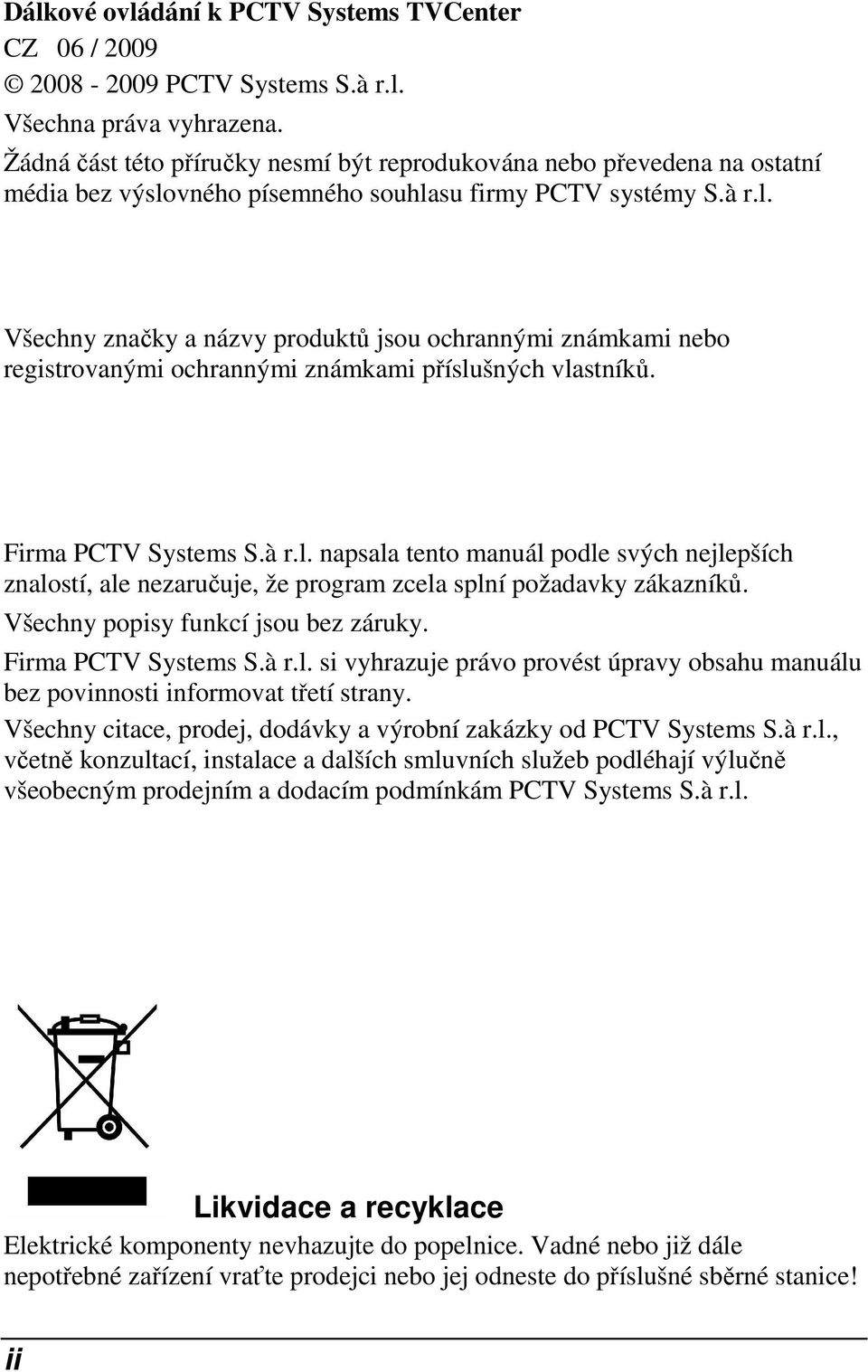

2 Dálkové ovládání k PCTV Systems TVCenter CZ 06 / PCTV Systems S.à r.l. Všechna práva vyhrazena. Žádná část této příručky nesmí být reprodukována nebo převedena na ostatní média bez výslovného písemného souhlasu firmy PCTV systémy S.à r.l. Všechny značky a názvy produktů jsou ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. Firma PCTV Systems S.à r.l. napsala tento manuál podle svých nejlepších znalostí, ale nezaručuje, že program zcela splní požadavky zákazníků. Všechny popisy funkcí jsou bez záruky. Firma PCTV Systems S.à r.l. si vyhrazuje právo provést úpravy obsahu manuálu bez povinnosti informovat třetí strany. Všechny citace, prodej, dodávky a výrobní zakázky od PCTV Systems S.à r.l., včetně konzultací, instalace a dalších smluvních služeb podléhají výlučně všeobecným prodejním a dodacím podmínkám PCTV Systems S.à r.l. Likvidace a recyklace Elektrické komponenty nevhazujte do popelnice. Vadné nebo již dále nepotřebné zařízení vraťte prodejci nebo jej odneste do příslušné sběrné stanice! ii

3 Obsah Instalace... 1 Instalace k externím zařízením... 2 Instalace s interní kartou s odděleným vstupem signálu... 3 Instalace s odděleným přijímacím USB boxem... 4 Nastavení... 5 Funkce tlačítek dálkového ovládání... 6 Funkce tlačítek dálkového ovládání Typu A... 7 Funkce tlačítek dálkového ovládání Typu B...10 Funkce tlačítek dálkového ovládání Typu C...13 Funkce tlačítek dálkového ovládání Typu D...15 Problémy a jejich řešení...17 Vlastní konfigurace...18 Obecné...18 Oddíly...19 Podporované příkazy...20 Označení speciálních kláves...21 Specifické vlastnosti...22 i

4

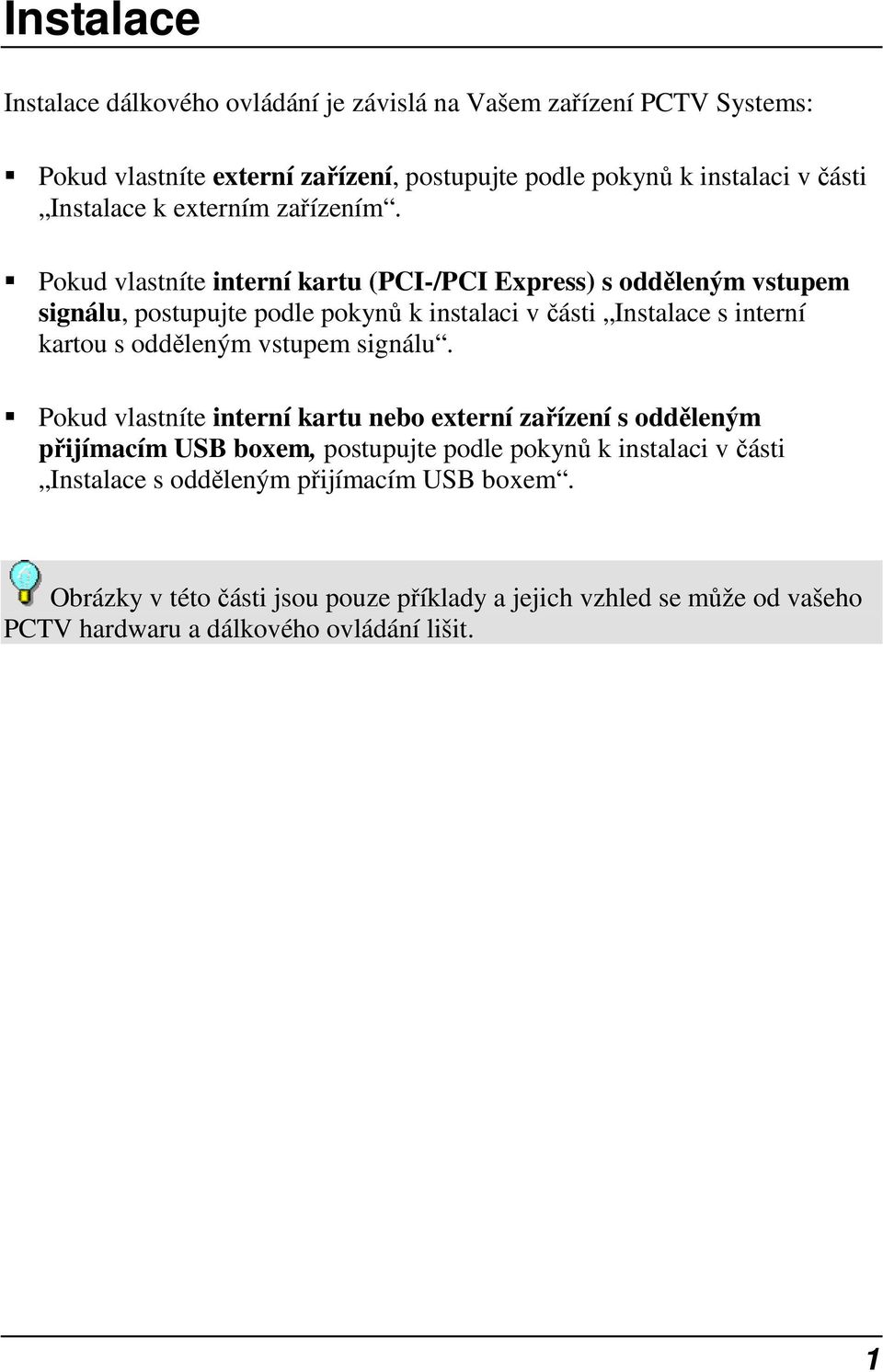

5 Instalace Instalace dálkového ovládání je závislá na Vašem zařízení PCTV Systems: Pokud vlastníte externí zařízení, postupujte podle pokynů k instalaci v části Instalace k externím zařízením. Pokud vlastníte interní kartu (PCI-/PCI Express) s odděleným vstupem signálu, postupujte podle pokynů k instalaci v části Instalace s interní kartou s odděleným vstupem signálu. Pokud vlastníte interní kartu nebo externí zařízení s odděleným přijímacím USB boxem, postupujte podle pokynů k instalaci v části Instalace s odděleným přijímacím USB boxem. Obrázky v této části jsou pouze příklady a jejich vzhled se může od vašeho PCTV hardwaru a dálkového ovládání lišit. 1

6 Instalace k externím zařízením Vložte baterie do dálkového ovládání. Ujistěte se, že dálkové ovládání míří na IR čidlo umístěné na externím zařízení PCTV, a že mezi dálkovým ovládačem a přijímačem je přímá viditelnost. Dosah dálkového ovládání je přibližně 5 metrů. Ilustrace jsou pouze příklady. Pokud je vaším externím zařízením PCTV Stick, stačí pokud zamíříte dálkovým ovládáním na toto zařízení. 2

7 Instalace s interní kartou s odděleným vstupem signálu Pro instalaci dálkového ovládání připojte IR kabel dálkového ovládání na vstup dálkového ovládání na kartě PCTV. Nyní upevněte druhý konec IR kabelu na Váš monitor, nebo skříň Vašeho PC pomocí oboustranné lepenky obsaženou v balení. Ujistěte se, že je mezi dálkovým ovládačem a přijímačem přímá viditelnost. Dosah dálkového ovládání je přibližně 5 metrů. Ilustrace jsou pouze příklady. Nyní vložte baterie do dálkového ovládání. 3

8 Instalace s odděleným přijímacím USB boxem Připojte přijímací USB box pomocí dodaného USB kabelu do volného USB slotu. Nyní vložte baterie do dálkového ovládání. Ujistěte se, že je mezi dálkovým ovládačem a přijímačem přímá viditelnost. Dosah dálkového ovládání je přibližně 5 metrů. Ilustrace jsou pouze příklady. 4

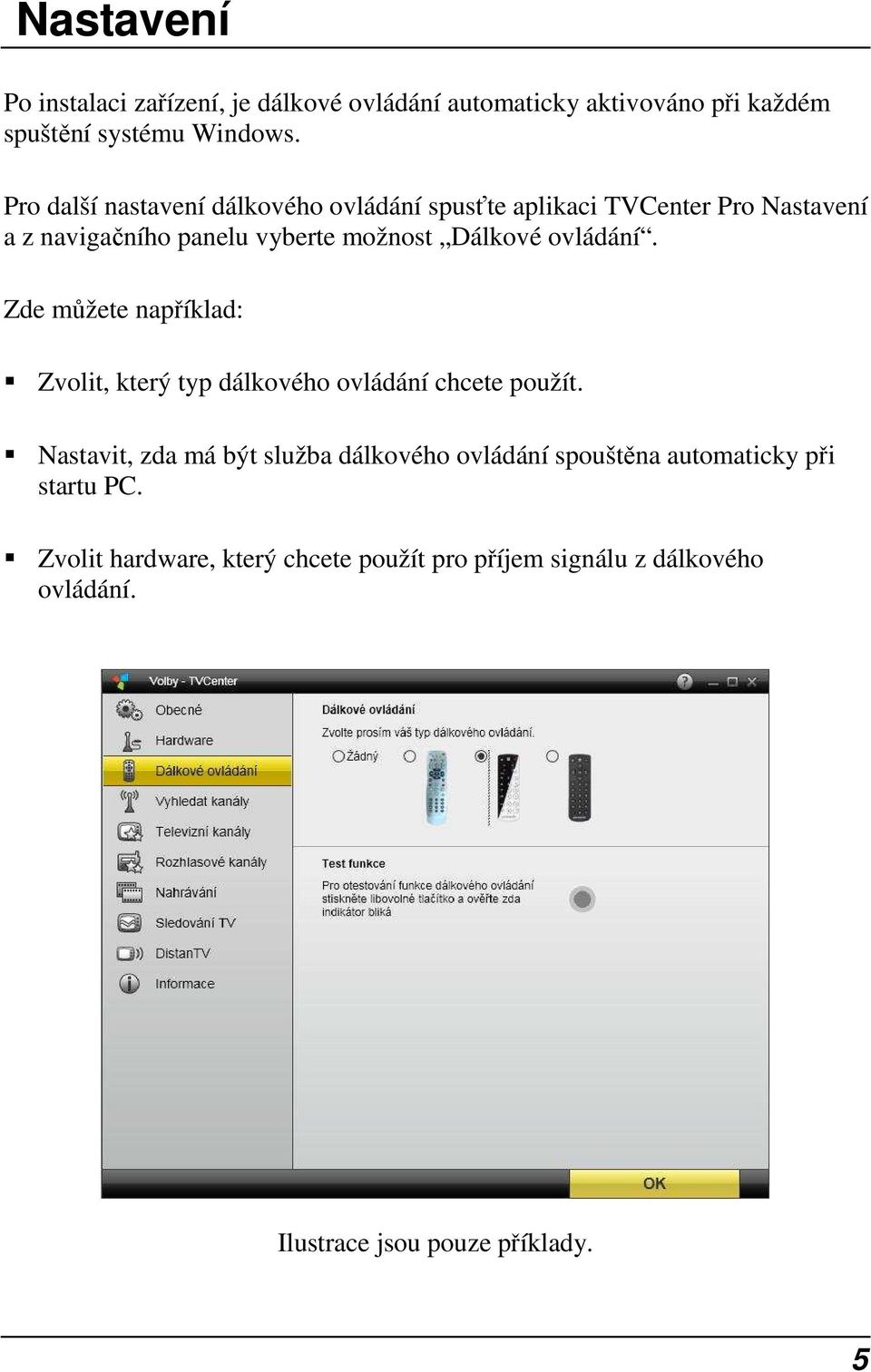

9 Nastavení Po instalaci zařízení, je dálkové ovládání automaticky aktivováno při každém spuštění systému Windows. Pro další nastavení dálkového ovládání spusťte aplikaci TVCenter Pro Nastavení a z navigačního panelu vyberte možnost Dálkové ovládání. Zde můžete například: Zvolit, který typ dálkového ovládání chcete použít. Nastavit, zda má být služba dálkového ovládání spouštěna automaticky při startu PC. Zvolit hardware, který chcete použít pro příjem signálu z dálkového ovládání. Ilustrace jsou pouze příklady. 5

10 Funkce tlačítek dálkového ovládání Funkce jednotlivých tlačítek dálkového ovládání závisí na tom zda máte dálkové ovládání Typ A / Typ B / Typ C nebo Typ D: Dálkové ovládání Typ A Dálkové ovládání Typ B Dálkové ovládání Typ C Dálkové ovládání Typ D 6

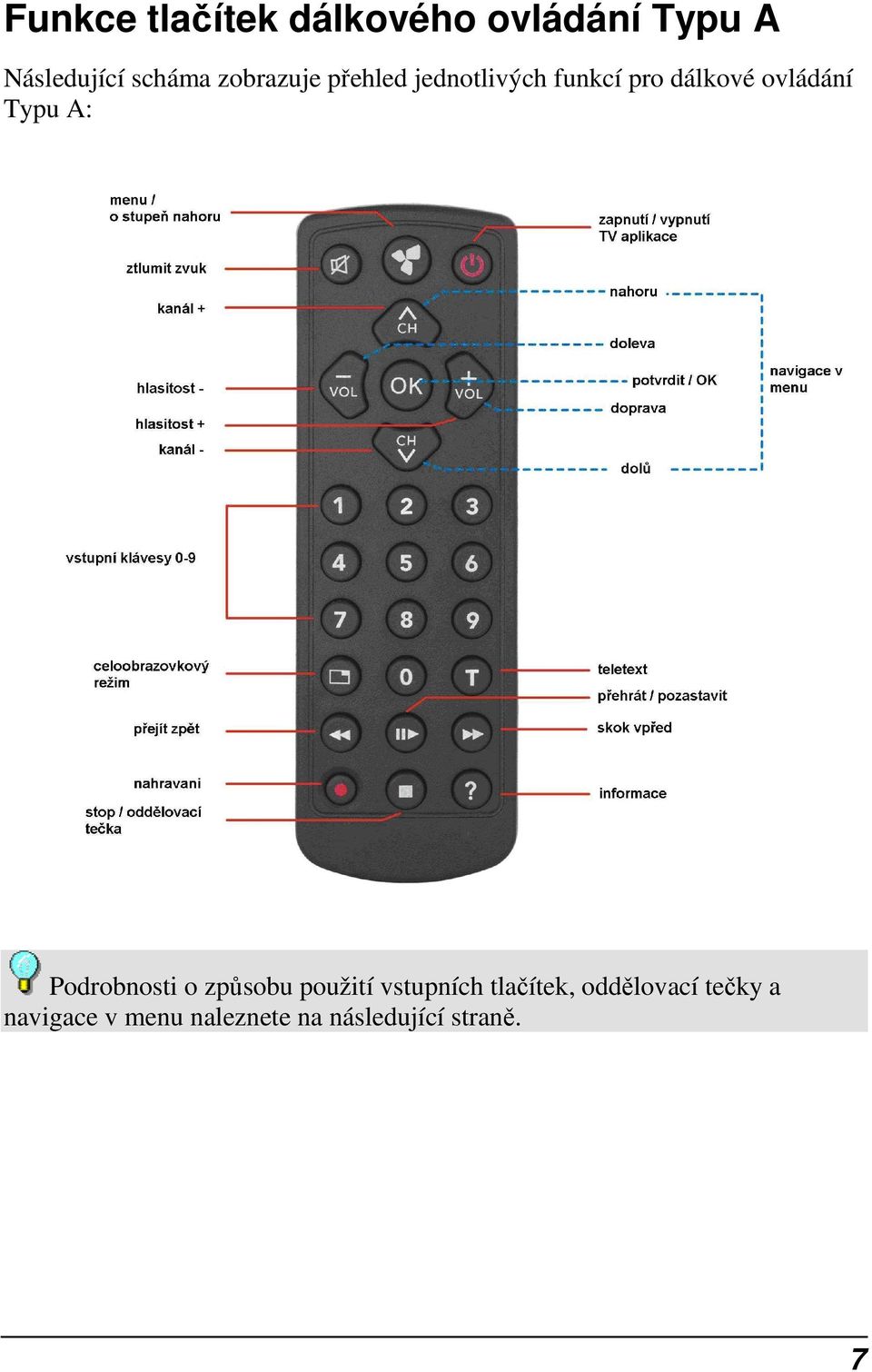

11 Funkce tlačítek dálkového ovládání Typu A Následující scháma zobrazuje přehled jednotlivých funkcí pro dálkové ovládání Typu A: Podrobnosti o způsobu použití vstupních tlačítek, oddělovací tečky a navigace v menu naleznete na následující straně. 7

12 Funkce vstupních tlačítek Zadání čísel Vstupní tlačítka 0-9 použijte pro zadávání čísel, například pro přímou volbu televizního kanálu. Oddělovací tečka Při zadávání digitálních TV kanálů můžete použít klávesu Stop na dálkovém ovládání pro zadání oddělovací tečky, například pro výběr kanálu 7.1 musíte stisknout tlačítka 7, Stop a 1. Poznámka: tato funkce má význam pouze pro ATSC nebo ClearQAM digitální televize v USA a dalších zemích. Navigace v menu Pokud jste otevřeli menu, můžete použít tlačítka: Kanál nahoru, Kanál dolu, Přidat hlasitost a Ubrat hlasitost jako kurzorové klávesy, pro pohyb v menu. Aktuálně zvolená položka je barevně zvýrazněna. Pro spuštění zvolené funkce stiskněte tlačítko OK. 8

13 Výměna baterií Chcete-li vyměnit baterii, je třeba nejprve otevřít prostor pro baterie na zadní straně dálkového ovládání a vyjmout staré baterie. Nyní jsou vidět kladné a záporné póly (viz. obrázek 1). Vezměte novou baterii (typ: CR 2025), zasuňte jí do přihrádky pod kladný pól a zatlačte na ní (viz. obrázek 2), aby zaklapla na místo (viz. obrázek 3). Nyní uzavřete krytem prostor pro baterie. Nevyhazujte staré baterie do popelnice. Odneste je prosím do příslušné recyklační stanice! 9

14 Funkce tlačítek dálkového ovládání Typu B Následující schéma zobrazuje přehled jednotlivých funkcí pro dálkové ovládání Typu B: Podrobnosti o způsobu použití vstupních tlačítek, oddělovací tečky a navigace v menu naleznete na následující straně. 10

15 Funkce vstupních tlačítek Zadání čísel Vstupní tlačítka 0-9 použijte pro zadávání čísel, například pro přímou volbu televizního kanálu. Oddělovací tečka Při zadávání digitálních TV kanálů můžete použít klávesu Stop na dálkovém ovládání pro zadání oddělovací tečky, například pro výběr kanálu 7.1 musíte stisknout tlačítka 7, Stop a 1. Poznámka: tato funkce má význam pouze pro ATSC nebo ClearQAM digitální televize v USA a dalších zemích. Navigace v menu Pokud jste otevřeli menu, můžete použít tlačítka: 2, 4, 6 a 8 jako kurzorové klávesy, pro pohyb v menu. Aktuálně zvolená položka je barevně zvýrazněna. Pro spuštění zvolené funkce stiskněte tlačítko 5. 11

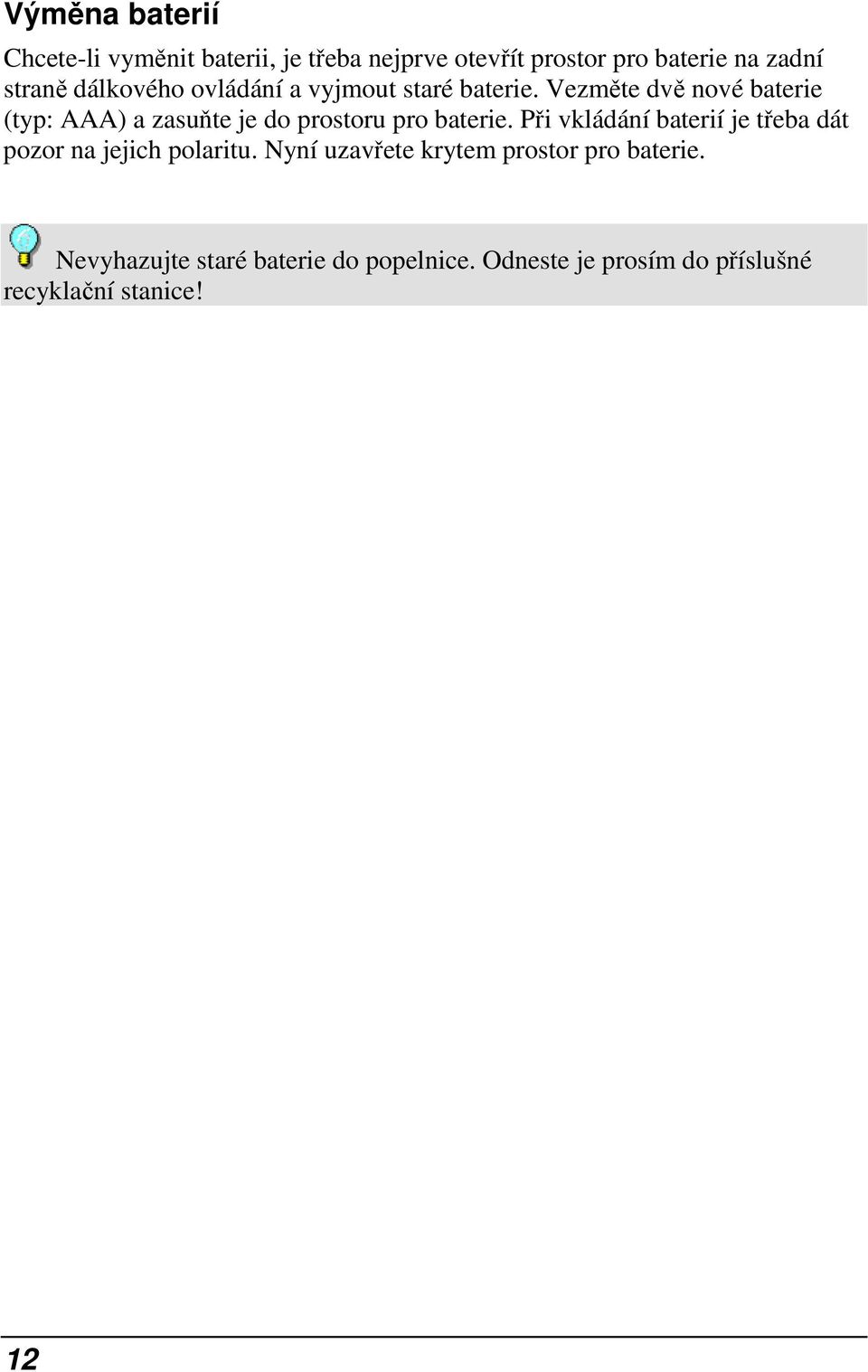

16 Výměna baterií Chcete-li vyměnit baterii, je třeba nejprve otevřít prostor pro baterie na zadní straně dálkového ovládání a vyjmout staré baterie. Vezměte dvě nové baterie (typ: AAA) a zasuňte je do prostoru pro baterie. Při vkládání baterií je třeba dát pozor na jejich polaritu. Nyní uzavřete krytem prostor pro baterie. Nevyhazujte staré baterie do popelnice. Odneste je prosím do příslušné recyklační stanice! 12

17 Funkce tlačítek dálkového ovládání Typu C Následující schéma zobrazuje přehled jednotlivých funkcí pro dálkové ovládání Typu C: 13

18 Výměna baterií Chcete-li vyměnit baterii, je třeba nejprve otevřít prostor pro baterie na zadní straně dálkového ovládání a vyjmout staré baterie. Vezměte dvě nové baterie (typ: AA) a zasuňte je do prostoru pro baterie. Při vkládání baterií je třeba dát pozor na jejich polaritu. Nyní uzavřete krytem prostor pro baterie. Nevyhazujte staré baterie do popelnice. Odneste je prosím do příslušné recyklační stanice! 14

19 Funkce tlačítek dálkového ovládání Typu D Následující schéma zobrazuje přehled jednotlivých funkcí pro dálkové ovládání Typu D: 15

20 Výměna baterií Chcete-li vyměnit baterii, je třeba nejprve otevřít prostor pro baterie na zadní straně dálkového ovládání a vyjmout staré baterie. Vezměte dvě nové baterie (typ: AA) a zasuňte je do prostoru pro baterie. Při vkládání baterií je třeba dát pozor na jejich polaritu. Nyní uzavřete krytem prostor pro baterie. Nevyhazujte staré baterie do popelnice. Odneste je prosím do příslušné recyklační stanice! 16

21 Problémy a jejich řešení Pokud Vaše dálkové ovládání nefunguje podle očekávání zkontrolujte, zda: míříte dálkovým ovládáním na přijímač IR signálu. Úhel mezi dálkovým ovládáním a přijímačem by měl být maximálně 30. vzdálenost mezi dálkovým ovladačem a přijímačem není příliš veliká. Dálkové ovládání má dosah asi 5 metrů. je mezi dálkovým ovladačem a přijímačem přímá viditelnost. jsou baterie správně vloženy a nejsou vybité. jste vybrali v nastavení aplikace TVCenter správný typ dálkového ovládání. jste vybrali v nastavení aplikace TVCenter správný hardware pro příjem signálu z dálkového ovládání. 17

22 Vlastní konfigurace Dálkové ovládání je možné použít i pro další aplikace definováním klávesových zkratek pro tyto aplikace. Uživatel je sám zodpovědný za veškeré provedené změny. Problémy související se změnou funkcí dálkového ovládání nejsou v rámci technické podpory řešeny. Doporučujeme tedy, aby úpravu funkcí dálkového ovládání prováděli pouze zkušení uživatelé. Obecné Pro přiřazení jednotlivých funkcí dálkového ovládání slouží soubor profiles.ini. V původní verzi obsahuje tyto funkce: Spuštění aplikace Simulace stisku klávesy (stisknutí a uvolnění klávesy). Před prováděním jakýchkoliv změn v souboru profiles.ini si tento soubor zálohujte. Soubor profiles.ini naleznete zde: Ve Windows XP: C:\Documents and Settings\All Users\Data aplikací\pctv Systems\RemoTerm\Profiles Ve Windows Vista / Windows 7: C:\ProgramData\PCTV Systems\RemoTerm\Profiles 18

23 Oddíly Soubor profiles.ini se skládá z nejméně jednoho oddílu [default], ve které je (mimo jiné) uloženo výchozí nastavení tlačítek dálkového ovládání. Po instalaci jsou tlačítka pro spuštění aplikace PCTV Systems TVCenter přiřazena takto: [default] například key38=exec c:\...\tvcenter\tvcenter.exe Jednotlivá tlačítka je možné přiřadit ke konkrétním programům. Jako název oddílu se používá název hlavního okna aktuálního programu, např. pro aplikaci PCTV Systems TVCenter je jako název oddílu použito: [TVCenter] key38=keyboard ALT+T+^T+^ALT Jakmile je aktivní okno TVCenter, aktivuje se oddíl [TVCenter] obsahující konfiguraci jednotlivých tlačítek pro toto okno. Definice příkazů pro tlačítka, které nebyli přiřazeny konkrétnímu programu jsou uvedeny v oddílu [default]. Některé okna, například Microsoft Word, mění název aktuálního okna na základě názvu právě otevřeného dokumentu. V současné době je podporován pouze formát Stálý název proměnlivý název. V oddílu [title -] je ke stálému názvu, i s pomlčkou, přiřazena další část názvu. Například: Hexeditor HEdit: [title -] HEdit -=HEdit [HEdit] key63=keyboard UP+^UP key62=keyboard DOWN+^DOWN 19

24 Podporované příkazy Podporovány jsou následující příkazy: EXEC Popis funkce: Spuštění programu pod operačním systémem Windows Syntaxe: EXEC Cesta k aplikaci, která má být spuštěna [ ] parametr příkazového řádku Příklad: EXEC c:\winnt\system32\notepad.exe KEYBOARD Popis funkce: Simuluje stisk klávesy nebo posloupnosti kláves Syntaxe: KEYBOARD klávesa nebo posloupnost kláves Klávesa nebo klávesová zkratka: = klávesa + [^] klávesa +... Klávesa: = jakýkoliv ASCII znak, s výjimkou malých písmena nebo speciálních kláves Předpona ^ se používá pro uvolnění klávesy. 20

25 Označení speciálních kláves Kód CTRL ALT SHIFT F1...F12 TAB UP DOWN LEFT Význam / klávesa Ctrl Alt klávesa Shift F1 F12 klávesa Tab RIGHT ESC Esc ENTER klávesa Enter BLANK Mezerník NUM0..NUM9 klávesy 0 9 na numerické klávesnici NUMDIV klávesa / NUMMUL klávesa * NUMSUB klávesa - NUMADD klávesa + SCROLL klávesa Scroll Lock NUMLOCK klávesa Number Lock PGUP Page up PGDN Page down Back POS1 End Delete Insert Například: klávesa Home klávesa End klávesa Del klávesa Insert key38=keyboard CTRL+ESC+^ESC+^CTRL+P+^P Stisk tlačítka TV otevře nabídku Start a následně menu Programy. 21

26 Specifické vlastnosti Prodleva po stisku klávesy V některých případech je nutné po stisku klávesy chvíli počkat, aby mohla příslušná aplikace na simulovaný stisk kláves správně reagovat. Pro zadání prodlevy nahraďte znak + mezerou. Například: KEYBOARD CTRL+ESC+^ESC+^CTRL P+^P Po stisku klávesové zkratky CTRL + ESC, vyčkej 100 milisekund před stiskem klávesy P. Uvolnění klávesy Uvolnění klávesy musí být výslovně uvedeno, což poskytuje maximální flexibilitu při zadávání složitých klávesových zkratek. Stiskem kláves ALT + TAB se může uživatel přepínat mezi okny spuštěných aplikací. Pro přechod o dvě aplikace by bylo následující zadání nesprávné: Stiskni jednou ALT a uvolni Dvakrát stiskni a uvolni TAB Správně je nutné zadat sekvenci kláves takto: Stiskni a drž ALT Dvakrát stiskni a uvolni TAB Uvolni ALT Zápis by tedy vypadal takto: ALT+TAB+^TAB+TAB+^TAB+^ALT 22

27 Označení tlačítek pro jednotlivé typy dálkových ovládání Je-li klávesa stisknuta déle než půl vteřiny, je nutné přidat ke kódu hodnotu 64, aby se aktivovala funkce Opakovat. Označení tlačítek pro dálkové ovládání typ A 23

28 Označení tlačítek pro dálkové ovládání typ B 24

29 Označení tlačítek pro dálkové ovládání typ C 25

30 Označení tlačítek pro dálkové ovládání typ D 26
