1 D I V IZE E L E K T R OT EC H N I C K É V Ý R O B K Y Bezpečné přepínání zdrojů tři stabilními polohy I-0-II Rychlá a snadná instalace provedení vše v jednom Kompaktní rozměry zabere až o 0 % méně místa Automatické přepínače Compact ATS 0 A Automatické přepínače Compact ATS 0 A

2 2 A B B C O M PA C T AT S C O M PA C T W I T H O U T C O M P R O M I S E

3 ABB ARTICLE COMPACT OR CHAPTER ATS KOMPAKTNÍ TITLE BEZ KOMPROMISŮ 3 ABB Compact ATS Kompaktní bez kompromisů Nové automatické přepínače Compact ATS s integrovanou záskokovou jednotkou jsou právě takové - kompaktní, úsporné a inovativní. Řešení "vše v jednom" přináší nekompromisní spolehlivost, bezpečnost a výkon jaký očekáváte od přepínače, který zajišťuje přívod napájení k vašemu zařízení. Automatický přepínač nemusí být složitý a obtížně použitelný. ABB Compact ATS nabízí o 100% snadnější provoz, a šetří až 0% plochy montážního prostoru ve srovnání s konvenčním řešením. Přepínače Compact ATS jsou ideálním zařízením pro zajištění pohotovostního režimu napájení v širokém spektru aplikací v obytných, komerčních, průmyslových a zemědělských stavbách. Jsou testovány podle normy IEC , a splňují tak požadavky části 6-1: Spínače s více funkcemi-přepínací zařízení. ABB Compact ATS je bezpečné a schválené řešení pro všechny aplikace, kde je zapotřebí spolehlivé a komplení zařízení pro přepínání mezi hlavním a záložním přívodem. ické oblasti použití: Přepínače ABB Compact ATS se uplatní nejlépe při poskytování záložního napájení pro všechna zařízení HVAC (vytápění/větrání/klimatizace). Zde jsou jen některá nejtypičtější místa použití: bytový, obchodní a průmyslový sektor telekomunikační a datová centra zemědělské aplikace a další Bezpečnost a ochrana Snadné a bezpečné použití koncovými uživateli. Dva vzájemně mechanicky blokované odpínače mají tři stabilní polohy I-0-II, nezávislé na napájení. Všechny vodivé části jsou zakryty a chráněny před přímým dotykem. Žádné dodatečné propojování, vše je zapojeno již z výroby. V nouzových případech nebo při testování lze přepínač ovládat také manuálně pomocí snadno dostupné ovládací páky. Úspora místa Přístroj je navržen tak, aby byl etrémně kompaktní a zcela uzavřený. Ve srovnání s konvenčním řešením zabírá ABB Compact ATS přibližně o 0% méně montážního prostoru. Návrh "vše v jednom" znamená, že není potřeba žádné další příslušenství. Nepotřebujete ani eterní zdroj napájení. Dostupná řada Dostupnost je jednou z klíčových vlastností této řady automatických přepínačů. Funkce přepínačů byly pečlivě vybrány tak, aby splňovaly hlavní požadavky aplikací bez přidání zvláštních funkcí, které by jen zvýšovaly cenu. Výsledkem je ideální řešení kdy zákazník nemusí platit za speciální funkce, které nevyužije. Je to jednoduché, spolehlivé a funkční.

4 A B B C O M PA C T AT S C O M PA C T W I T H O U T C O M P R O M I S E

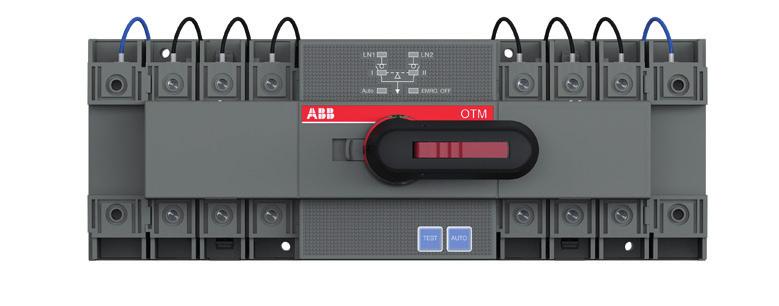

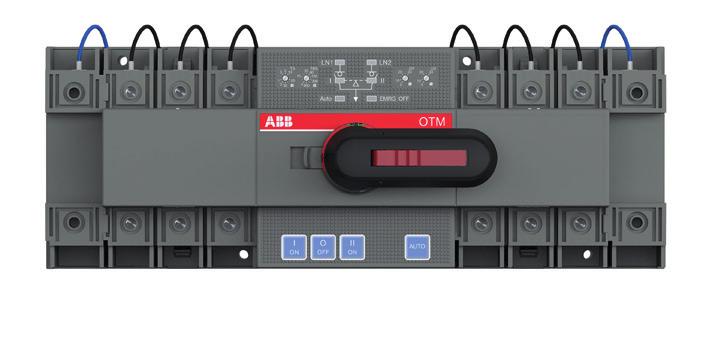

5 AE T RC T IHCNLIEC O K ÉR Ú CD HAA JPET E R T I T L E 5 Technické a objednací údaje OTM_C_D přehled provedení OTM_C20D Pro přepínání: Trafo / Trafo Pevně nastavený přepínací čas a prahové hodnoty Verze s pevně nastavenými parametry Počet pólů Jmenovitý proud [A] Jmenovité napětí [V] Snímání napětí 2 230: OTMF2C20D230C 1SCA15121R1001 Objednací kód Hmotnost [kg] 2 230: OTMF2C20D230C 1SCA15117R OTMF3C20D00C 1SCA15123R OTMF3C20D00C 1SCA15119R OTM0FC20D00C 1SCA152R1001 OTMFC20D00C 1SCA15R1001 OTMFC20D00C 1SCA150R1001 OTM_C21D Pro přepínání: Trafo / Trafo Trafo / Generátor Nastavitelná zpoždění jak přepnutí na záložní zdroj tak i zpětného přepnutí. Nastavitelné prahové hodnoty přepětí a podpětí. Verze s nastavitelnými parametry Počet pólů Jmenovitý proud [A] Jmenovité napětí [V] Snímání napětí 2 230: OTMF2C21D230C 2 230: Objednací kód Hmotnost [kg] 1SCA15122R1001 OTMF2C21D230C 1SCA15118R1001 OTMF3C21D00C 1SCA1512R1001 OTMF3C21D00C 1SCA15120R1001 OTM0FC21D00C 1SCA153R1001 OTMFC21D00C 1SCA155R1001 OTMFC21D00C 1SCA151R Přívody zdola OTM0FCB21D00C 1SCA150580R1001 Přívody zdola OTMFCB21D00C 1SCA150586R1001 Přívody zdola OTMFCB21D00C 1SCA15057R1001

6 6 ABB COMPACT ATS KOMPAKTNÍ BEZ KOMPROMISŮ Technické údaje Kompaktní automatické přepínače Funkce automatických přepínačů OTM_C_D přehled provedení OTM_C20D_ OTM_C21D_ Vlastnosti Jmenovité pracovní napětí Ue 15 V AC - 80 V AC +/- 20% + N Jmenovitý kmitočet 50 nebo 60 Hz +/- 10% Přesnost snímání napětí 5% Přesnost snímání kmitočtu 1% Jmenovité impulzní výdržné napětí, Uimp 6 kv Kategorie přepětí III Stupeň znečištění 2 Stupeň krytí z přední strany IP20 Povolená pracovní teplota okolí C Povolená skladovací teplota okolí C Povolená pracovní nadmořská výška Ma. 2000m Vlhkost vzduchu s kondenzací 5 %...98 % Vlhkost vzduchu bez kondenzace 5 %...90 % Způsoby ovládání Ručně ovládací pákou Ručně ovládacími tlačítky na předním panelu Automaticky (ATSE) s vestavěnou záskokovou jednotkou Přepínání zdrojů Trafo - Trafo Trafo - Generátor Provozní režimy Automatické přepnutí a automatický návrat na primární zdroj Automatické přepnutí a ruční návrat na primární zdroj Monitorování stavu zdroje Ztráta napětí Podpětí Finí 0.7Ue Nastavitelný Ue Přepětí Finí 1.3Ue Nastavitelný Ue Ztráta fáze Nevyváženost napětí Špatný kmitočet Nastavování DIP spínači Otočnými spínači Signalizace stavu primárního a záložního zdroje Signalizace polohy přepínače Signalizace režimu automatického přepnutí Signalizace nouzového vypnutí eterním signálem 2V DC

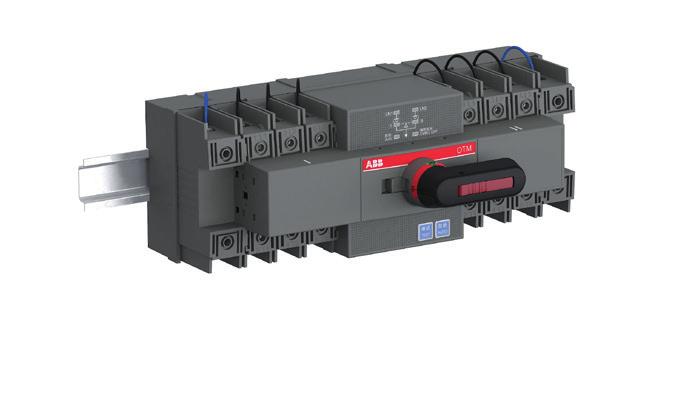

7 ARTICLE TECHNICKÉ OR ÚDAJE CHAPTER TITLE 7 Technické údaje Kompaktní automatické přepínače Funkce automatických přepínačů OTM_C_D přehled provedení OTM_C20D_ OTM_C21D_ Časová zpoždění Přepnutí na záložní zdroj 3) 0-30s Zpětné přepnutí na primární zdroj 0-900s Zastavení generátoru 30s,00s Vstupy a výstupy signálů Vstupní signál 2V DC pro nouzové vypnutí Vstupní signál pro dálkový test přepínacího cyklu Výstupní signalizace polohy přepínače S pomocnými kontakty Bez pomocných kontaktů Výstupní signál při aktivaci nouzového vypnutí 3) odpočítávání začíná od okamžiku, kdy je záložní zdroj připraven Compact ATS Snadné použití a montáž 01 Snadné manuální ovládání pákou v případě nouze nebo při testování 02 Montáž na lištu DIN 03 Montáž na desku pomocí šroubů

8 8 ABB COMPACT ATS KOMPAKTNÍ BEZ KOMPROMISŮ Technické údaje Kompaktní automatické přepínače OTM0..._ Kompaktní automatické přepínače Velikost přepínače Technické údaje podle IEC , ČSN EN OTM0_ OTM_ OTM_ Jmenovité izolační a jmenovité pracovní napětí AC20/DC20 Stupeň znečištění 3 V Dielektrická pevnost 50 Hz 1min. kv Jmenovité impulsní výdržné napětí kv Jmenovitý tepelný a jmenovitý / okolní teplota 0 C Volně přístupý A 0 pracovní proud AC20/DC20 / okolní teplota 0 C V krytu A 0 / okolní teplota 60 C V krytu A při min. průřezu připojovacího vodiče Cu mm Jmenovitý pracovní proud, AC-21A do 500 V A V A 0 Jmenovitý pracovní proud, AC-22A do 500 V A V A 0 Jmenovitý pracovní proud, AC-23A do 15 V A V A V A Jmenovitý pracovní proud / počet pólů v sérii, DC-21A do 8 V A 0/1 /1 /1 110 V A 0/2 /2 /2 220 V A 0/ / 100/ Jmenovitý pracovní proud / počet pólů v sérii, DC-22A do 8 V A 0/1 /1 /1 110 V A 0/2 /2 /2 220 V A 0/ / 80/ Jmenovitý pracovní proud / počet pólů v sérii, DC-23A do 8 V A 0/1 /1 /1 110 V A 0/2 /2 /2 220 V A 0/ / / Jmenovitý spínaný výkon, AC-23A 1) 230 V kw Jmenovitý výkon odpovídá běžnému 3fázovému asynchronnímu motoru o ot. /min. 00 V kw V kw V kw V kw Jmenovitá vypínací schopnost AC-23 do 15 V A V A V A Jmenovitý podmíněný zkratový proud Ip Ip (ef.) 50 ka, 15 V îc (vrchol.) ka (ef.) a odpovídající ma. vypínací proud îc předřazené pojistky. Ma. velikost pojistky gg/am A/A / / / Ip (ef.) 18 ka, 690 V îc (vrchol.) ka Vypínací proud pojistky îc je hodnota Ma. velikost pojistky gg A udávaná výrobcem pojistky na základě jednofázového testu dle IEC Ip (ef.) 50 ka, 690 V îc (vrchol.) ka Ma. velikost pojistky gg/am A/A / / / Jmenovitý krátkodobý výdržný proud Icw (ef.) 690 V 1s ka Jmenovitá zkratová zapínací schopnost 2) Icm (vrchol.) 690 V ka Výkonová ztráta / 1 pól Při jm. pracovním proudu W Mechanická životnost Počet operačních cyklů 3) Cyklů Velikost připojovacích kabelů Cu vodič vhodný mm / pro připojovací svorky AWG 1-/ Utahovací moment svorek Momentový klíč nutný Nm Ovládací moment icky pro 3-pólový přepínač Nm Hmotnost bez příslušenství 2- a 3-pólový přepínač kg -pólový přepínač kg

9 ARTICLE TECHNICKÉ OR ÚDAJE CHAPTER TITLE 9 Technické údaje Kompaktní automatické přepínače OTM0..._ Kompaktní automatické přepínače Velikost přepínače Technické údaje podle IEC , ČSN EN OTM0_ OTM_ OTM_ Třída zařízení dle zkratové schopnosti PC PC PC Jmenovitý krátkodobý výdržný proud Icw (ef.) 690 V 0.1s ka Podmíněný zkratový proud Icc (ef.) 15 V ka Odpovídají jištění pojistkou gg/am pojistka 15 V A / / / Jmenovitý pracovní proud, AC-31B do to 15 V A 0 Jmenovitý pracovní proud, AC-32B do to 15 V A 0 Jmenovitý pracovní proud, AC-33B do to 15 V A ) Tyto hodnoty jsou uvedeny jako vodítko a mohou se lišit podle výrobce motoru 2) Trvání zkratu > 50 ms bez jištění pojistkami 3) Operační cyklus: O - I - O - II - O Compact ATS Rozměrové výkresy

10 10 ABB COMPACT ATS KOMPAKTNÍ BEZ KOMPROMISŮ Objednací údaje Příslušenství Páka pro ruční ovládání Plastová I - O - II Vhodné pro přepínač Barva Objednací kód Balení [ks] Hmotnost [kg] OHB65D6CM OTM0 F_C_ Černá OHB65D6CM*) 1SCA022807R Odkládací držák páky Slouží pro uložení ovládací páky, která musí být při automatickém provozu sejmuta z přepínače. Držák lze připevnit v blízkosti přepínače přiloženým samolepícím páskem. OTVS0 Vhodné pro přepínač Objednací kód Balení [ks] Hmotnost [kg] OTM0 F_C_ OTVS0*) 1SCA11752R Pomocné kontakty Současný chod s hlavními kontakty. Montáž maimálně 2 kontaktů na jednu stranu přepínače, IP20, Ith = 16A, připojení vodičem ma. 2,5 mm 2 Vhodné pro přepínač Funkce a popis Montáž na stranu Objednací kód Balení [ks] Hmotnost [kg] OA1G01 OA8G10 OTM0...F_C_ 1/ (3-) Pravou OA1G10 1SCA022353R OTM0...F_C_ 0/ (31-32) Pravou OA8G01 1SCA0227R OTM0...F_C_ 1/ (3-) Levou OA7G10 1SCA022673R OTM0...F_C_ 0/ (31-32) Levou OA1G01 1SCA022353R *) jen jako náhradní díl. Je součástí dodávky přepínače OA1G10 OA7G01

11 ARTICLE PŘÍSLUŠENSTVÍ OR CHAPTER TITLE 11 Objednací údaje Příslušenství Kryty svorek Průhledný plast, krytí IP20. Pro úplnou ochranu svorek 2- a 3-pólového přepínače z obou stran jsou potřeba čtyři 3-pólové kryty (pro -pólové přepínače + čtyři 1-pólové kryty).* OTS_T3 Vhodné pro přepínač Objednací kód Balení [ks] Hmotnost [kg] 3-pólový kryt OTM0...F_C_ OTST3 1SCA022379R pólový kryt (pro. póly) OTPS60FP, OTPSFP OTST1 1SCA022379R Připojovací svorky OTS_T1 Vhodné pro přepínač Průřez kabelů [mm 2 ] Objednací kód Balení [ks] Hmotnost [kg] OZXT1 Sady připojovacích svorek pro Al a Cu kabely, izolované OTM0...F_C_ Al / Cu OZXT1 1SCA02269R OTM...F_C_ Al/Cu OZXT2 1SCA022620R OTM...F_C_ 2( ) Al/Cu OZXT3 1SCA0229R Včetně možnosti připojení paralelního vodiče 0,75 2,5 mm 2 pro snímání napětí OTM0...F_C_ Al/ Cu OZXT6 1SCA122537R Sada připojovacích svorek pro Al a Cu kabely, neizolované OTM0...F_C_ Al/Cu OZXL1 1SCA02239R Propojovací přípojnice Izolované propojovací přípojnice pro paralelní spojení horních nebo spodních svorek (vytvoří výstupní stranu přepínače). OZXT2...3 Vhodné pro přepínač Průřez kabelů [mm 2 ] Objednací kód Balení [ks] Hmotnost [kg] OTM0F3C_ / OMZC003 1SCA12132R OTM0FC_ / OMZC00 1SCA121325R OTM0 F3C_ OMZC03 1SCA117037R OTM0 FC_ OMZC0 1SCA117038R * Kryty svorek lze montovat také na propojovací přípojnice. OZXT6 OZXL1 OMZC_
