1 TIRE PRESSURE MONITOR SYSTEM SYSTÉMY SLEDOVÁNÍ TLAKU V PNEUMATIKÁCH ALET utoprofiteam APM Automotive s.r.o., tel.: , webcat.apm.cz

2 Diagnostické a programovací přístroje BARTECTECH 500 BARTEC TECH 500 TECH 500 je určen pro práci v drsném prostředí pneuservisů. Toto prostředí vyžaduje absolutní funkčnost, možnost jednoduchého (intuitivního) ovládání a rychlou práci. Nyní obsahuje přehledné menu v českém jazyce, které ještě více usnadní mechanikovi práci s senzory. Menu má tři hlavní kategorie: 1. Kontrola vozidla zjištění vadných senzorů 2. Programování a kopírování univerzálních senzorů 3. Přeučení jednoduché naprogramování ID kód do řídící jednotky vozidla (ECU) Wi-Fi a Bluetooth komunikace s PC Čtečka čárových kódů Bezdrátové nabíjení Hodiny s reálným časem Univerzální senzory EZ-sensor, Sens- it a IntelliSens, VDO Vysokokapacitní baterie s dlouhou výdrží Bezdrátové nabíjení Aktivování, skenování a programování v jednom Intuitivní a jednoduché ovládání, velký přehledný displej Aktualizace softwaru první rok ZDARMA Odolný OBD kabel a konektor pro dílenské použití Integrované kopírování senzorů pro jednodušší práci Zobrazuje výstupy senzorů (ID kód, tlak, teplotu, stav baterie) Výběr podle značky, modelu a roku výroby usnadňuje aktivaci a čtení správného senzoru Zobrazuje objednávací kódy OE senzorů a jejich servisních kitů, dále hodnoty utahovacích momentů, umístění OBD zásuvky ve vozidle, programovací postupy a typy pro servis Jednoduchá aktualizace softwaru přes internet nebo SD kartu Režim Bartec ukládá všechny záznamy ve zvoleném jazyce Čte a odstraní chybové kódy DTC Klávesnice odolná proti prachu, vodě, oleji a mazivu Tech500 zařízení, uživatelský manuál a CD, OBD II kabel, bezdrátová nabíječka, USB SCHTECH500 SCHTECH500 BARTEC TECH 400 Starší model Bartecu500, nepodporuje WIFI a Bluetooth. SCHTECH400 Tech400 zařízení uživatelský manuál a CD OBD II kabel bezdrátová nabíječka USB 2

3 Diagnostické a programovací přístroje VDO PRO VDOA2C VDO PRO Inovační 4,3 barevný displej Přehledné menu přístroje Jednoduchá obsluha Vyčtení OEM, universálních senzorů Možnost zadání identifikace vozidla Programování univerzálních senzorů Alligator sens.it BERU HUF IntelliSens Schrader EZ Sensor,T-Pro senzor Přihlášení OEM, univerzálních senzorůpřes OBD II Zobrazení informací o senzoru Zobrazení vyčtených hodnot ze senzoru Přenos dat přes USB, WiFi a SD kartu Vícejazyčný Integrovaná nápověda Barcode skener Bluetooth nebo infračervené spojení s tiskárnou Čtení a mazání chybových hlášení 1 rok aktualizace zdarma, menu i v českém jazyce VDO PRO OBD II kabel USB datový kabel nabíječka rychlý návod k obsluze UK adaptér pro nabíječku transportní kufřík uživatelská příručka a CD VDOA2C VDO PRO PRINT VDO Pro s přídavnou infračervenou datovou tiskárnou. Pouzdro tiskárny (Dockingstation) je možné umístit i na zeď. VDO PRO s infračervenou datovou tiskárnou a dokovací stanicí OBD II kabel USB datový kabel nabíječka rychlý návod k obsluze UK adaptér pro nabíječku transportní kufřík uživatelská příručka a CD VDOA2C

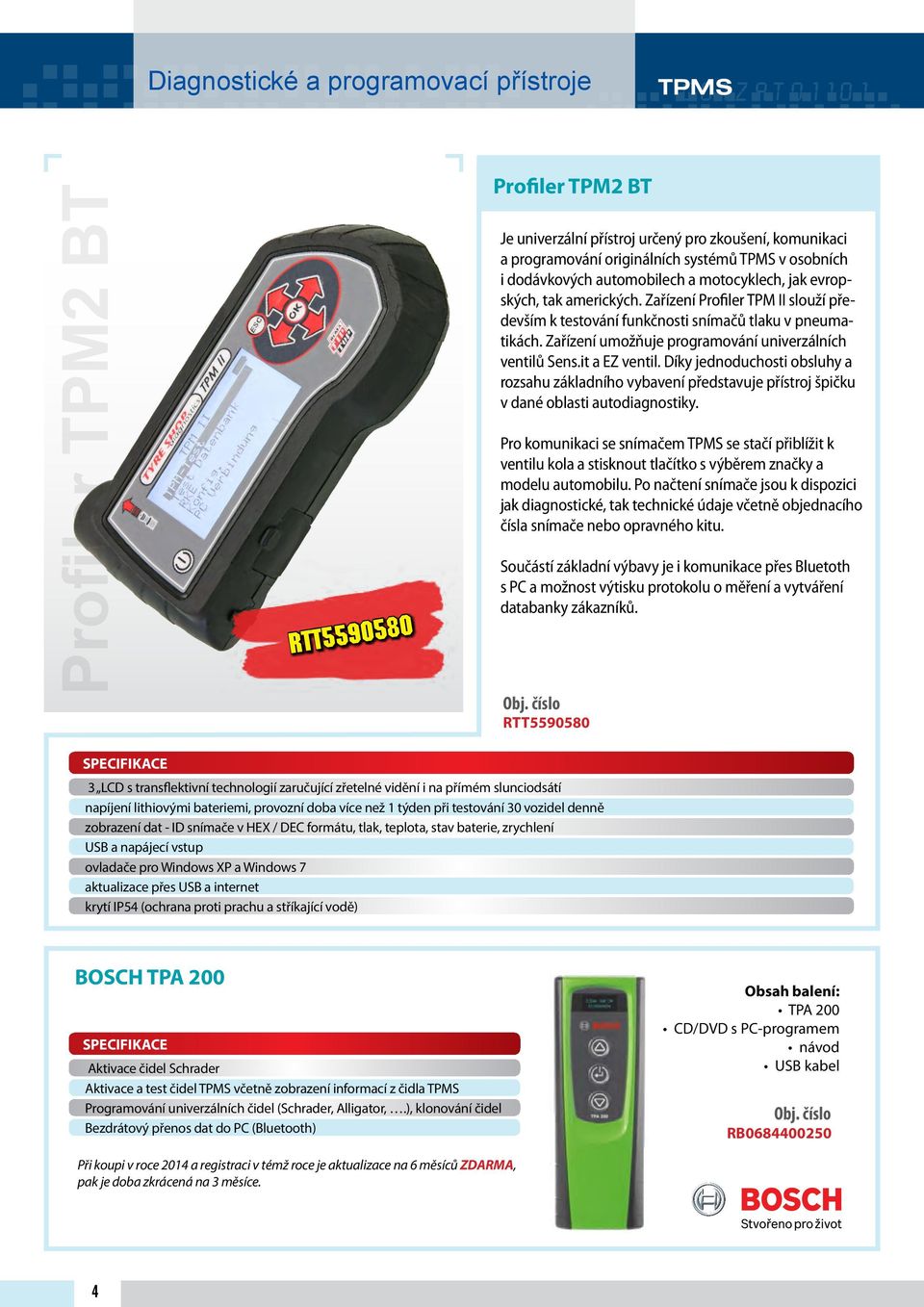

4 Diagnostické a programovací přístroje Profiler TPM2 BT RTT Profiler TPM2 BT Je univerzální přístroj určený pro zkoušení, komunikaci a programování originálních systémů v osobních i dodávkových automobilech a motocyklech, jak evropských, tak amerických. Zařízení Profiler TPM II slouží především k testování funkčnosti snímačů tlaku v pneumatikách. Zařízení umožňuje programování univerzálních ventilů Sens.it a EZ ventil. Díky jednoduchosti obsluhy a rozsahu základního vybavení představuje přístroj špičku v dané oblasti autodiagnostiky. Pro komunikaci se snímačem se stačí přiblížit k ventilu kola a stisknout tlačítko s výběrem značky a modelu automobilu. Po načtení snímače jsou k dispozici jak diagnostické, tak technické údaje včetně objednacího čísla snímače nebo opravného kitu. Součástí základní výbavy je i komunikace přes Bluetoth s PC a možnost výtisku protokolu o měření a vytváření databanky zákazníků. RTT LCD s transflektivní technologií zaručující zřetelné vidění i na přímém slunciodsátí napíjení lithiovými bateriemi, provozní doba více než 1 týden při testování 30 vozidel denně zobrazení dat - ID snímače v HEX / DEC formátu, tlak, teplota, stav baterie, zrychlení USB a napájecí vstup ovladače pro Windows XP a Windows 7 aktualizace přes USB a internet krytí IP54 (ochrana proti prachu a stříkající vodě) BOSCH TPA 200 Aktivace čidel Schrader Aktivace a test čidel včetně zobrazení informací z čidla Programování univerzálních čidel (Schrader, Alligator,.), klonování čidel Bezdrátový přenos dat do PC (Bluetooth) TPA 200 CD/DVD s PC-programem návod USB kabel RB Při koupi v roce 2014 a registraci v témž roce je aktualizace na 6 měsíců ZDARMA, pak je doba zkrácená na 3 měsíce. 4

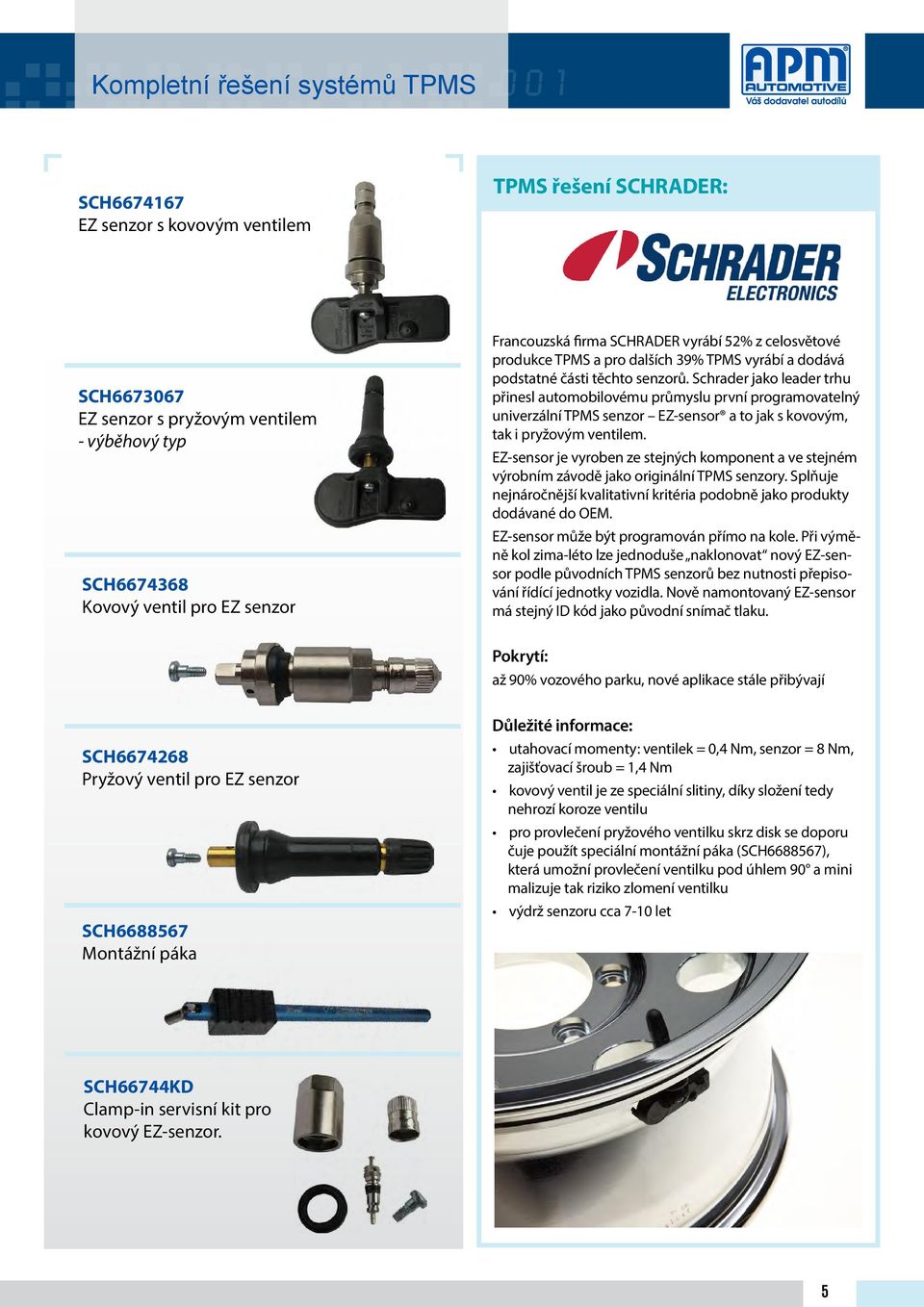

5 Kompletní řešení systémů SCH EZ senzor s kovovým ventilem řešení SCHRADER: SCH EZ senzor s pryžovým ventilem - výběhový typ SCH Kovový ventil pro EZ senzor Francouzská firma SCHRADER vyrábí 52% z celosvětové produkce a pro dalších 39% vyrábí a dodává podstatné části těchto senzorů. Schrader jako leader trhu přinesl automobilovému průmyslu první programovatelný univerzální senzor EZ-sensor a to jak s kovovým, tak i pryžovým ventilem. EZ-sensor je vyroben ze stejných komponent a ve stejném výrobním závodě jako originální senzory. Splňuje nejnáročnější kvalitativní kritéria podobně jako produkty dodávané do OEM. EZ-sensor může být programován přímo na kole. Při výměně kol zima-léto lze jednoduše naklonovat nový EZ-sensor podle původních senzorů bez nutnosti přepisování řídící jednotky vozidla. Nově namontovaný EZ-sensor má stejný ID kód jako původní snímač tlaku. Pokrytí: až 90% vozového parku, nové aplikace stále přibývají SCH Pryžový ventil pro EZ senzor SCH Montážní páka Důležité informace: utahovací momenty: ventilek = 0,4 Nm, senzor = 8 Nm, zajišťovací šroub = 1,4 Nm kovový ventil je ze speciální slitiny, díky složení tedy nehrozí koroze ventilu pro provlečení pryžového ventilku skrz disk se doporu čuje použít speciální montážní páka (SCH ), která umožní provlečení ventilku pod úhlem 90 a mini malizuje tak riziko zlomení ventilku výdrž senzoru cca 7-10 let SCH66744KD Clamp-in servisní kit pro kovový EZ-senzor. 5

6 Kompletní řešení systémů VDOS Z - REDI senzor 1 VDOS Z - REDI senzor 2 VDOS Z - REDI senzor 3 řešení VDO Pokrytí: až 60% vozového parku, převážně nově vyrobené automobily, nové aplikace stále přibývají VDOA2C Z - Gumový kontejner 10 ks VDOA2C Montážní přípravek REDI senzorů Důležité informace: utahovací moment ventilku = 0,4Nm,utahovací moment senzorů 6 a 8 Nm Gumové kontejnery se lepí speciálním lepidlem je důležité zachovat na ventilku originální čepičky. Jiné čepič ky mohou mít za následek korozi ventilku výdrž senzoru 7 let u TG1B, TG1C a MB výdrž senzoru 3 5 let u REDI senzorů přelomová technologie bezventilkového senzoru VDOA2C Sada REDI senzorů VDOA2C Lepidlo na REDI senzory 9,6 g - pro montáž 10-ti senzorů VDOA2C Lepidlo na REDI senzory 100 g - pro montáž 100 senzorů VDOS Z - VDO senzory typu TG1B VDOS Z VDOS Z VDOA2C Roztahovač pouzder VDOS Z - VDO senzory typu TG1C VDOS Z VDOS Z RTT Chemický čistič Liquid Buffer VDOS Z - VDO senzory typu MB VDOA2C Aplikační listy senzorů najdete ve webshopu webcat.apm.cz v dokumentech / Technické informace 6

7 Kompletní řešení systémů ALIG Senzor Sens.it pro kovový ventil řešení Alligator ALIG Senzor Sens.it pro pryžový ventil ALIG Ventil pryžový Sens.it Info o výrobci: Německá firma Alligator vznikla v roce Alligator vyvinul senzor Sens.it, který by měl pokrýt většinu vozového parku jedním senzorem a to v pryžovém, nebo hliníkovém provedení. Sens.it může být programován přímo na kole. Při výměně kol zima-léto lze jednoduše naklonovat nový Sens.it-sensor podle původních senzorů bez nutnosti přepisování řídící jednotky vozidla. Pokrytí: až 80% vozového parku, nové aplikace stale přibývají ALIG Ventil kovový Sens.it - stříbrný ALIG Ventil kovový Sens.it - černý Důležité informace: utahovací moment ventilku = 0,4Nm, utahovací moment senzoru = 3,3Nm je důležité zachovat na ventilku originální čepičky. Jiné čepičky mohou mít za následek korozi hliníkového ventilku pro provlečení pryžového ventilku skrz disk se doporučuje použít speciální montážní páka (SCH ), kterou docílíte provlečení ventilku pod úhlem 90 a nezlomení ventilku výdrž senzoru se udává kolem 6 let ALIG Ventil kovový Sens.it - chromový ALIG Ventil kovový Sens.it - šedý 7

8 Servis Nářadí pro montáž senzorů KS TOOLS Sada obsahuje: (KST ) šroubovák na ventilky, PKW a Transporter (KST ) utahovací momentový šroubovák 0,3 Nm, 120 mm (KST ) utahovací momentový šroubovák 0,45 Nm, 122 mm (KST ) 1/4 momentový klíč 1-25 Nm (KST ) 3/8 čtyřhranná hlavice (KST ) 1/4 čtyřhranný šroubovák, 150 mm (KST ) 1/4 bit-nástavec TX, T15 (KST ) 1/4 bit-nástavec TX, T20 (KST ) 1/4 6 hranný nástavec, dlouhý 11 mm (KST ) 1/4 6 hranný nástavec, dlouhý 12 mm KST SCHRADER Sada obsahuje: 1 ks šroubovák s utahovacím momentum 4-8,8 Nm 1 ks nástroj pro nastavení utahovacího momentu 1 ks ořech ¼, 11mm 1 ks ořech ¼, 12mm 2 ks adaptéry TORX 1 ks šroubovák TORX 10 přednastavený na 1,4 Nm 1 ks šroubovák pro střed ventilu přednastavený na 0,4 Nm 1 ks nástroj pro demontáž těsnění SCHTECH500 Nevíte si rady s výběrem APM online řešení Všechny senzory přehledně na jednom místě Diagnostické přístroje, aktualizace, nářadí a příslušenství Náhradní díly k senzorům Kompletní a aktualizované přehledy pokrytí vozového parku jednotlivými senzory kontakty Kdyně - Head Office Nádražní 104 tel Benešov Táborská 2119 tel Brno Škrobárenská 484/8 tel České Budějovice Luční 513 tel Domažlice Masarykova 181 tel Hradec Králové Vlčkovická 223 tel Chomutov Kukaňova 5375 tel Jihlava Demlova 31 tel Karlovy Vary Jáchymovská 89A tel Klatovy 5. května 113 tel Mladá Boleslav Karla Veselého 728 tel Most Obchodní 23 tel Olomouc Týnecká 714/6 tel Opava Vojanova 2988/36 tel Ostrava 1. máje 3236/103 tel Pardubice Staré Hradiště 123 tel Plzeň Skladová 557/20 tel Praha - Hostivař Pražská 16 tel Praha - Troja Čimická 442/33 tel Praha - Zličín Sárská 5/133 tel Roztoky Lidická 1348 tel Teplice Masarykova tř tel Uherské Hradiště Hradišťská 83 tel Valašské Meziříčí Legií 1549 tel Zlín Prštné 526 tel Znojmo Družstevní 3392/5a tel Specialisté na : Tomáš Raiser - tomas.raiser@apm.cz Vladimír Míča - vladimir.mica@apm.cz Miroslav Lucák - miroslav.lucak@apm.cz František Vaněk - frantisek.vanek@apm.cz
