Uživatelský manuál. Fotopast s MMS: OXE MF-G130 MMS Fotopast bez MMS: OXE MF-D120

Transkript

1 Uživatelský manuál Fotopast s MMS: OXE MF-G30 MMS Fotopast bez MMS: OXE MF-D20 Děkujeme Vám za zakoupení našeho produktu. Pro správné užívání a funkčnost čtěte prosím následující manuál.

2 Vlastnosti: Rozlišení fotografie: 2MPx Rozlišení videa: 640x480 Formát fotografie: JPG Formát videa: AVI Interní paměť: 32 MB Podpora SD karet do 32GB LCD obrazovka 2,5 palce Automatická spoušť Video výstup PAL/NTSC Nastavení citlivosti PIR na vzdálenost od do 0 metrů Úhel detekce pohybu 95 stupňů Napájení: vestavěný Lithium 2Ah akumulátor nebo externí zdroj 2V Pracovní teplota: -20 C +50 C Skladovací teplota -30 C +75 C Možno připojit k PC s operačním systémem WIN 2000/XP/VISTA/Mac OS X Obsah balení: Kamera HT002 x Nabíječka 2V x Akumulátor x USB kabel x Video kabel x Pásek x Návod x Hlavní vlastnosti: Displej 2,5 TFT Nastavitelná citlivost PIR čidla Barevné fotografie přes den, černobílé v noci Série snímků,2,3 a 4 po detekci pohybu Nastavitelná délka videosnímků od 0 do 90 sekund Nastavitelné časové zpoždění mezi jednotlivými detekcemi pohybu Noční fotografie a videa osvěcovaná 54 LED Konektor pro externí napájení 0V Napájení: Lithiová baterie: V této kameře je nutné používat lithiovou baterii. K nabíjení baterie používejte jen přiloženou nabíječku, po připojení k nabíječce se na baterii rozsvítí červená LED, jakmile je baterie nabitá změní indikační LED barvu na zelenou. Baterii vložte do kamery a nasuňte kryt. Baterii udržujte plně nabitou, potom v pohotovostním režimu vydrží týden. 0V napájení: Fotopast může být použita s externím napájením 0V.

3 Paměťová karta Slot na SD kartu ve fotopasti podporuje SD karty až do 32 GB. Před zasunutím nebo vysunutím SD karty je nutné kameru vždy vypnout, pokud tak neučiníte, můžete poškodit paměťovou kartu nebo přijít o nahraná data. Když je paměťová karta zaplněna, na obrazovce se objeví Disk full. Když do kamery vložíte SD kartu, v pravém horním rohu LCD se zobrazí ikona SD. Následující tabulka zobrazuje kolik je možno pořídit průměrný počet fotografií dle velikosti SD karty. Rozlišení 4GB 8GB 6GB 32GB 5MP(2560x920) MP(3264x2448) MP(4032x3024) Tlačítko test: Když tlačítko posunete do polohy foto a potom zmáčknete tlačítko SHUTTER, kamera pořídí fotografii. Když tlačítko posunete do polohy video a potom zmáčknete tlačítko SHUTTER, kamera pořídí 0s video. Pořizování fotografií: Po zvolení ikony fotoaparátu v menu a zmáčknutí OK, začne 60 sekund blikat červená test LED na přední stěně kamery. To Vám dovolí opustit prostor záběru kamery. Pořizování videa: Po zvolení ikony videa v menu a zmáčknutí OK, začne 60 sekund blikat červená test LED na přední stěně kamery. To Vám dovolí opustit prostor záběru kamery. Prohlížení fotografií a videa na obrazovce kamery: Zvolte v menu ikonu View a zmáčkněte OK. Nyní můžete pomocí křížového ovladače prohlížet fotografie a videa. V režimu View zvolte ikonu menu potom OK a dostanete se na funkce mazání nebo ochrany pořízených dat. Volby menu: Delete: a: vymazání aktuální fotografie nebo videa na obrazovce. b: vymazání všech fotografií nebo videí na SD kartě. c: stornování mazání videí nebo fotografií. Lock: zamknutí fotografie nebo videa na obrazovce. Unlock: odemknutí fotografie nebo videa na obrazovce. Zmáčknutím tlačítka MENU se vrátíte zpět do hlavního menu. Hlavní menu: Obsahuje ikony Work, Delay, Multi-Shot, Video-Lenght, Language, Date time & Stamp, Picture Quality a ISO. Work (pracovní režimy): Den: fotografie a videa jen přes den Noc: fotografie a videa jen v noci 24H: fotografie a videa kdykoliv Delay(spoždění): Nastavuje čas, po který bude kamera vyčkávat, než pořídí další fotografii nebo video. Tato volba zabraňuje aby bylo pořízeno příliš mnoho fotografií nebo videí toho samého objektu, který zůstane před kamerou po delší čas. Tato volba funguje jen když je zvoleno pořizovaní více snímků za sebou. Multi-shot(série snímků): Nastavuje počet snímků, které se mají pořídit za sebou. Video-lenght(délka videa): Nastavuje délku nahrávaného videa.

4 Language(jazyk): Zvolení jazyka menu, Anglicky nebo Německy. Date: Nastavení data ve tvaru rok/měsíc/den. Time:Nastavení času ve formátu hodina/minuta/sekunda. Stamp: Nastavuje, zda se k nahrávaným fotografiím nebo videím má přiložit časové razítko. Quality: Zvýšení nebo snížení kvality fotografií. Vyšší rozlišení sníží počet snímků, které lze uložit (viz. Tabulka rozlišení). ISO: Nastavení citlivosti kamery na světlo. Při příliš jasném světle zvolte ISO auto při slabším osvětlení nastavte ISO 00, ISO 200 nebo ISO 400. Distance(vzdálenost): Nastavení vzdálenosti, na kterou je detekován pohyb v zorném poli kamery. Posouváním ovladače doprava roste vzdálenost, na kterou jsou detekovány pohybující se objekty. Rozsah detektoru je od metru do 25 metrů. TV konektor: Video výstup pro prohlížení záznamů s kamery na obrazovce TV. Spojte kameru s TV přiloženým video kabelem, na obrazovce TV se také zobrazí menu kamery. USB výstup: Pro přenos nebo prohlížení nahraných dat s kamery na PC musíte nejdříve zapnout kameru a spojit ji přiloženým USB kabelem s PC. Na počítači se kamera zobrazí jako vyměnitelné médium. Po kliknutí na ikonu vyměnitelného disku se zobrazí složka DCIM, která obsahuje další složku 00DCIM ve které jsou všechny nahrané fotografie a videa. Slot na SD kartu: Nahrané fotografie a videa můžete přenést a prohlížet na počítači také vyjmutím SD karty a jejím zasunutím do čtečky karet v počítači. Řešení problémů: Na nahraných fotografiích nebo ve videích nejsou osoby či zvířata.. Vycházející slunce může oslepit senzor. Nastavte kameru jiným směrem 2. V noci může detektor pohybu spouštět kameru mimo dosah infračerveného osvětlení. Zmenšete vzdálenost na kterou je detekován pohyb. 3. Menší zvířata můžou spouštět kameru. Změňte detekovanou vzdálenost nebo zvyšte umístění kamery. 4. Detektor pohybu může být spouštěn zvířaty, která jsou za vegetací. 5. Rychle se pohybující objekty můžou zmizet ze zorného pole kamery před spuštěním nahrávání. Nastavte kameru jiným směrem nebo ji posuňte dozadu. 6. Kamera musí být připevněna na pevný a stabilní objekt např. velký strom. Blikání červeného LED indikátoru na čelní stěně kamery:. Kamera je přepnuta do testovacího režimu. 2. Kamera je v režimu nahrávání fotografií nebo videí. Červená LED bliká 60 sekund, to dovoluje uživateli se vzdálit ze zorného pole kamery.

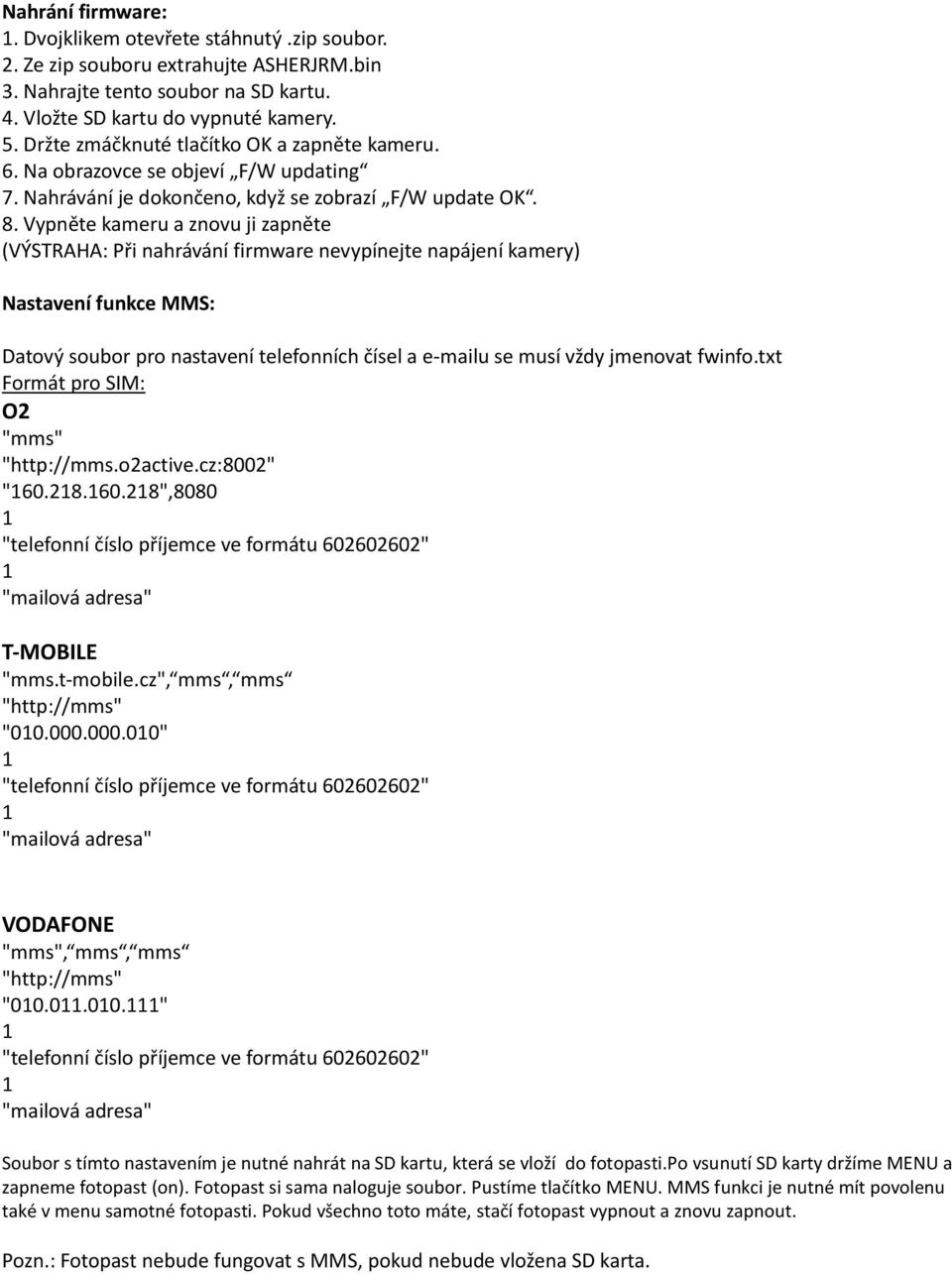

5 Nahrání firmware:. Dvojklikem otevřete stáhnutý.zip soubor. 2. Ze zip souboru extrahujte ASHERJRM.bin 3. Nahrajte tento soubor na SD kartu. 4. Vložte SD kartu do vypnuté kamery. 5. Držte zmáčknuté tlačítko OK a zapněte kameru. 6. Na obrazovce se objeví F/W updating 7. Nahrávání je dokončeno, když se zobrazí F/W update OK. 8. Vypněte kameru a znovu ji zapněte (VÝSTRAHA: Při nahrávání firmware nevypínejte napájení kamery) Nastavení funkce MMS: Datový soubor pro nastavení telefonních čísel a u se musí vždy jmenovat fwinfo.txt Formát pro SIM: O2 "mms" " " ",8080 "telefonní číslo příjemce ve formátu " "mailová adresa" T-MOBILE "mms.t-mobile.cz", mms, mms " " " "telefonní číslo příjemce ve formátu " "mailová adresa" VODAFONE "mms", mms, mms " " " "telefonní číslo příjemce ve formátu " "mailová adresa" Soubor s tímto nastavením je nutné nahrát na SD kartu, která se vloží do fotopasti.po vsunutí SD karty držíme MENU a zapneme fotopast (on). Fotopast si sama naloguje soubor. Pustíme tlačítko MENU. MMS funkci je nutné mít povolenu také v menu samotné fotopasti. Pokud všechno toto máte, stačí fotopast vypnout a znovu zapnout. Pozn.: Fotopast nebude fungovat s MMS, pokud nebude vložena SD karta.

6 dovozce: AJ TRADE s.r.o. Tyršova 293,Jičín 5060 Tel: Ičo:
