Optimalizace decentrálních chladivových klimatizačních systémů s využitím návrhových programů

Transkript

1 Optimalizace decentrálních chladivových klimatizačních systémů s využitím návrhových programů marek@sokra.cz O společnosti Haier Společnost Haier dosáhla v roce 2012 celkového zisku 25,8 miliard USD 557k USD 25,8 mld USD Euromonitor podíl na světovém trhu(%) Rok Haier * zdroj: Euromonitor V roce 2012 byl podíl na trhu s bílými spotřebiči 14,8 % - absolutní první místo na světě. Přítomnost v 165 zemích světa (ve 30 v Evropě) 80,000 zaměstnanců po celém světě Prodejní síť s prodejci 44 výrobních závodů 5 R&D (výzkumných) center (centrum v Lyonu) 1

2 O společnosti Haier Haier obsadil 8 místo v žebříčku nejvíce inovativních společností na světě v roce Haier ACG Divize rezidenčních klimatizací Divize komerčních klimatizací Divize Mitsubishi Heavy-Haier 2

3 Haier ACG ECO design Nabízené klimatizační jednotky splňují evropský akční plán 20/20/20 (směrnice 2010/30/EU, 2010/31/EU) - Snížení spotřeby energií o 20% v roce 2020 vs Snížení produkce skleníkových plynů o 20% vs Zvýšení využití OZE o 20% EUROVENT certifikace AC1 (do 12 kw) ANO AC2 (nad 12 kw) během roku 2014 VRF začátek roku 2015 Rezidenční jednotky Zaměřeno na: - Maximální komfort (nízký hluk apod.) - Přídavné funkce (filtrace, ionizace, vlhčení vzduchu nano-aqua, WiFi ovládání, čidla pohybu pro plně automatický provoz jednotky) - Energetická úspora (SEER až 8,5 A+++) - Design jednotek - Univerzálnost kbtu/h 3

4 Komerční jednotky multisplit Zaměřeno na: - Maximální komfort (nízký hluk apod.) - Přídavné funkce (filtrace, ionizace, vlhčení vzduchu nano-aqua, WiFi ovládání, čidla pohybu pro plně automatický provoz jednotky) - Provozuschopnost a životnost - Univerzálnost vnitřních jednotek 30 Pa Nízká výška 185 mm!! 70 Pa 25 Pa Komerční jednotky multisplit R410A DC inverter Provedení tepelné čerpadlo Provozní rozsah teplot: chlazení -10 C až 46 C, vytápění -15 C 24 C Dlouhé potrubní trasy 1:2 1:3 1:4 1:4 1:5 1:5 Qchl = 5,1 kw Qtop = 5,8 kw Qchl = 5,4 kw Qtop = 6, Qchl = 7,6 kw Qtop = 8,6 kw Qchl = 8,8 kw Qtop = 9,8 kw Qchl = 10 kw Qtop = 10,7 kw Qchl = 12,2 kw Qtop = 13 kw 4

5 Komerční jednotky supermatch kw 3,6 5,2 7,0 8,2 10,5 12,5/14,0 16,0 Univerzální venkovní jednotka Kazetové Konvertibilní Kanálové 25 Pa Kanálové nízké 30 pa Kanálové 70/100 Pa Kanálové 150 Pa Sloupové Komerční jednotky supermatch Optimalizace z hlediska komfortu Nízký průtok Nízký průtok Plný průtok Plný průtok - Single split - Twin split - Triple split - Double twin split 16 kw 16 kw Nízký Nízký průtok průtok R410A 100m² (6 x 16 m) open space DC inverter Provedení tepelné čerpadlo Provozní rozsah teplot: chlazení -10 C až 46 C, vytápění -15 C až 24 C Plný průtok Plný průtok 100m² (6 x 16 m) open space 16 kw 5

6 Komerční jednotky supermatch Optimalizace z hlediska investice Plný průtok Plný průtok Plný průtok Plný průtok 16 kw Plný průtok Plný průtok Plný průtok Plný průtok Řešení maxi split je investičně méně náročné oproti systémům single split a multisplit Systémy MRV (VRF) MRV modulated refrigerant value Systémy MRV-S ( malé VRF) Systémy MRV-C ( velké VRF) Systémy MRV-RC (3-trubkové VRF) Systémy MRV-WC (vodou chlazené VRF) 6

7 Systémy MRV-S Haier MRV-S systém je jedinečným řešením pro optimalizaci chladivových klimatizačních systémů. Qchl,nom = 8 kw Qchl,nom = 15, 18 kw Qchl,nom = 23, 28 a 33, Systémy MRV-S I při zachování velkého výkonu je venkovní jednotka kompaktních rozměrů Zastavěná plocha pouze 0,42 m 2 Oproti konvenčním jednotkám stejného výkonu úspora místa o 43 %! -Snadno umistitelné na fasádu domu či do světlíku -Řešení pro památkově chráněné budovy -Řešení pro centra měst či budovy bez ploché střechy -Nižší investiční a provozní náklady - OPTIMALIZACE 7

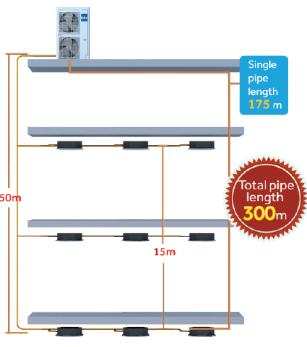

8 Systémy MRV-S 1 DC motor ventilátoru 4 Vektorové řízení Plynulá regulace otáček ventilátoru Zvýšení účinnosti systému o 45% Velmi precizní řízení výkonu jednotky a celého systému. FULL DC TECHNOLOGIE Oběžné kolo ventilátoru 5 Dvojitá tlaková ochrana 570mm průměr oběžného kola Zigzag design, zvýšení průtočného množství vzduchu a snížení hluku Lp (1m) = 55 db(a) AV08NMSETA 2 5 Vysoko a nízko napěťová Zdvojené senzory Přímý vztah na řízení systému díky přesné znalosti hodnoty jednotlivých tlaků. 3 Vysoce účinný výměník Vnitřně vroubkované trubky Ф Rotační DC Inverter kompresor Nízké vibrace a hlučnost, vysoká účinnost Vysoká účinnost i při částečném zatížení Systémy MRV-S Vybrané vlastnosti Vysoké hodnoty EER / COP Konveční jednotky stejného výkonu dosahují: 4,29 / 4,24 3,8 / 3,95 3,35 / 3,75 Dlouhé trasy chladivového potrubí 8

9 Systémy MRV-C Venkovní jednotka MRVIII-C Patentovaný tvar vrtule DC motor ventilátoru 4-cestný kondenzátor DC Inverter kompresor Elektronický box Výkon HP 8, 10 12, 14, 16 18, 20 22, 24, 26 28, 30, 32 34, 36 38, 40, 42 44, 46, 48 MRV-C, MRV-RC Systémy MRV-C Vybrané přednosti Dvoustupňový výměník tepla (chladivo / vzduch) Sání vzduchu čtyřmi směry Vnitřní instalace Více technických informací viz katalog Haier

10 Systémy MRV-RC Systém s rekuperací kondenzačního tepla pro kontinuální chlazení a vytápění. Vhodné pro budovy s fasádami orientovanými na různé světové strany apod. Vysoký tlak plyn Nízký tlak plyn Kapalina Bez průtoku chladiva VP box Pouze chlazení Vytápění Vytápění Vytápění Stop Chlazení Chlazení Chlazení Systémy MRV-RC 3-trubkový systém Haier MRVIII-RC Provoz : výkon chlazení = výkon vytápění Zásobník 4-cestný ventil Odlučovač oleje Komp. Komp. Sběrač kapalného chladiva 10

11 Návrh Pro návrh MRV systémů Haier je k dispozici projekčním organizacím a technickým pracovníkům ZDARMA selekční a návrhový software, který umožňuje snadnou a rychlou práci při projektování. Software je v ČJ. 1. Projektant zná tepelnou zátěž / ztrátu kterou musí pokrýt. (výpočtem dle ČSN resp. ČSN EN 12831). 2. Na základě dílčích tepelných zisků provede návrh vnitřních jednotek v závislosti na průtoku cirkulačního vzduchu a pracovního rozdílu teplot. 3. Následně přistoupí k dimenzaci venkovní jednotky. Jak venkovní jednotku optimálně navrhnout? Tak, aby byl celý systém v odpovídajícím výkonu po celé roční období a současně byly splněny požadavky investora na provozní a investiční náklady? 11

12 Výtah z výkonových tabulek: C DB TC celkový výkon chlazení PI el. příkon V případě že venkovní teplota vzduchu je vyšší než výpočtová teplota, roste hodnota příkonu = vyšší provozní náklady. Naopak pokud venkovní teplota vzduchu je nižší než výpočtová teplota, hodnota příkonu klesá = nižší provozní náklady. Systém musí překonat vyšší rozdíl tlaků v chladivovém okruhu a to mezi kondenzačním tlakem a tlakem na sání kompresoru, který je konstantní dodává větší práci. Klesá EER. Zobrazení v p-h diagramu log p (MPa) log p (MPa) pk 3 2 pk h (kj/kg) 4 1 h (kj/kg) qo = (h1 - h4) aie = (h2 h1) EER = qo / aie qo = (h1 - h4 ) aie = (h2 h1 ) EER = Qo / aie 12

13 Korekční faktor [-] Korekční faktor [-] EER [-] Korekční faktor [-] Korekční faktor [-] Korekční faktor [-] Stanovení chladicího výkonu v závislosti na korekčních faktorech Chladicí výkon venkovní jednotky: Qchl = Množství chladiva v okruhu x (A x B x C x D x E) [W] A C E ti (WB) [ C] Pro topný výkon je postup obdobný. B Změna průtoku vzduchu [%] (pouze kanálové j.) Délka potrubní trasy [m] D Te(DB) [ C] Zatížení venkovní jednotky [%] Závislost chladicího faktoru na venkovní teplotě Haier MRVIII-C AV08NMVESA te,wb = 20 C % 90% 5 100% 110% 4 120% 130% t e [ C] 13

14 Teplota suchý teploměr RV = 33 % Teplota mokrý teploměr h = 58 kj/kg Dle ASHRAE Handbook z roku 1997 je teplota mokrého teploměru např. pro Prahu v rozmezí 17,8 19,7 C. (dle kumulativní četnosti výskytu). Toto odpovídá přibližně měrné vlhkosti 25%. Použitý h-x diagram je od společnosti CIC Jan Hřebec. Teplota suchý teploměr RV = 26 % Teplota mokrý teploměr Pozn.: V praxi běžně používané hodnoty pro ČR: TM=21 C, TS=35 C Použitý h-x diagram je od společnosti CIC Jan Hřebec. 14

15 Relativní vlhkost [%] Teplota t e [ C] Teplota suchý teploměr RV = 42 % Teplota mokrý teploměr Použitý h-x diagram je od společnosti CIC Jan Hřebec. Úvaha / Optimalizace Klimatická data pro Prahu rok 2010 Průběh teploty venkovního vzduchu Čas [h] Průběh relativní vlhkosti venkovního vzduchu Čas [h] RV = 50% Zdroj: Marek Begeni - Diplomová práce: Využití absorpčního chlazení pro klimatizaci budovy 15

16 Využití návrhového softwaru. Děkuji za pozornost V případě jakýchkoliv dotazů se na nás neváhejte kdykoliv obrátit. marek@sokra.cz 16
