Nejlepší pracovní podmínky v mobilním nasazení

Transkript

1

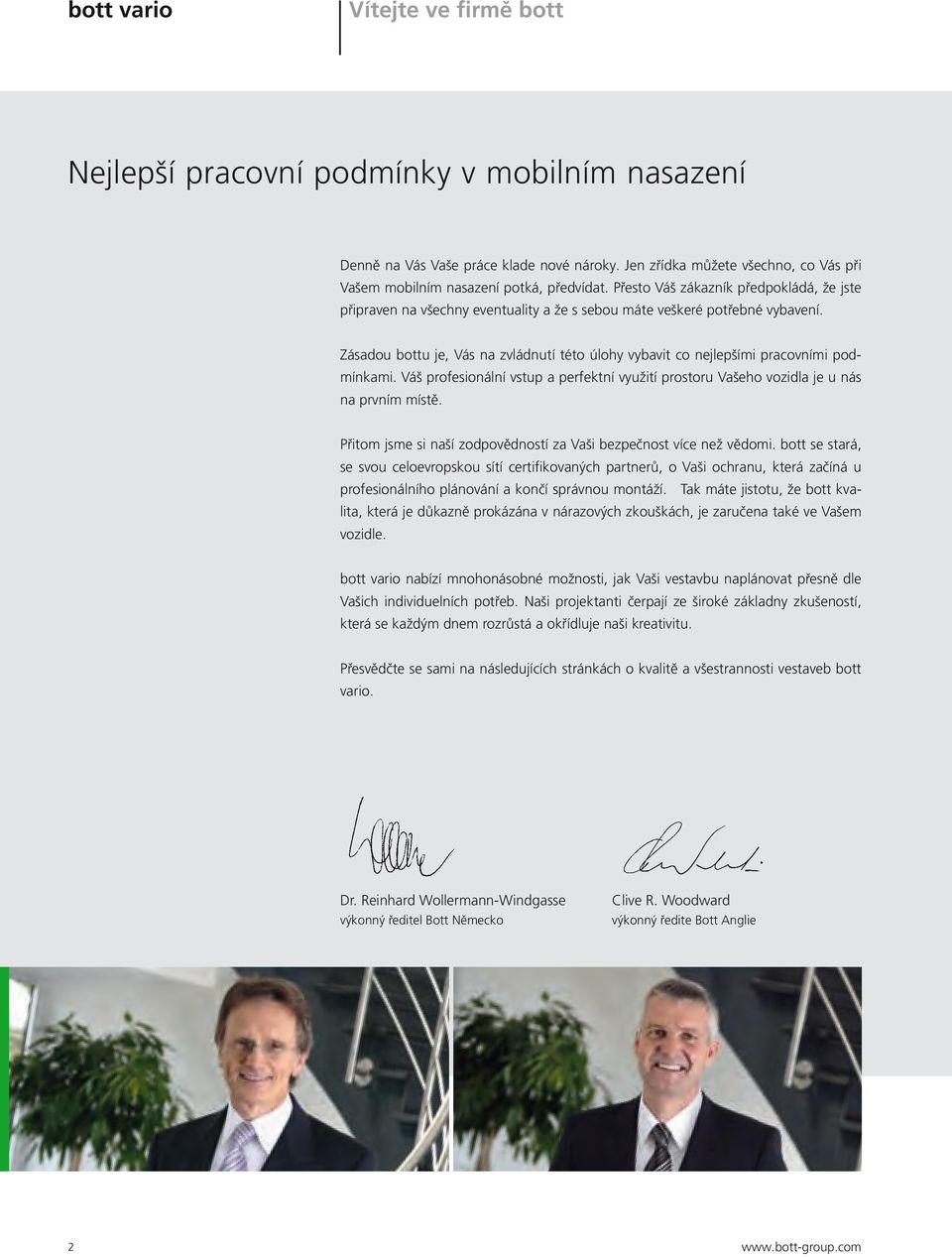

2 bott vario Vítejte ve firmě bott Nejlepší pracovní podmínky v mobilním nasazení Denně na Vás Vaše práce klade nové nároky. Jen zřídka můžete všechno, co Vás při Vašem mobilním nasazení potká, předvídat. Přesto Váš zákazník předpokládá, že jste připraven na všechny eventuality a že s sebou máte veškeré potřebné vybavení. Zásadou bottu je, Vás na zvládnutí této úlohy vybavit co nejlepšími pracovními podmínkami. Váš profesionální vstup a perfektní využití prostoru Vašeho vozidla je u nás na prvním místě. Přitom jsme si naší zodpovědností za Vaši bezpečnost více než vědomi. bott se stará, se svou celoevropskou sítí certifikovaných partnerů, o Vaši ochranu, která začíná u profesionálního plánování a končí správnou montáží. Tak máte jistotu, že bott kvalita, která je důkazně prokázána v nárazových zkouškách, je zaručena také ve Vašem vozidle. bott vario nabízí mnohonásobné možnosti, jak Vaši vestavbu naplánovat přesně dle Vašich individuelních potřeb. Naši projektanti čerpají ze široké základny zkušeností, která se každým dnem rozrůstá a okřídluje naši kreativitu. Přesvědčte se sami na následujících stránkách o kvalitě a všestrannosti vestaveb bott vario. Dr. Reinhard Wollermann-Windgasse výkonný ředitel Bott Německo Clive R. Woodward výkonný ředite Bott Anglie 2

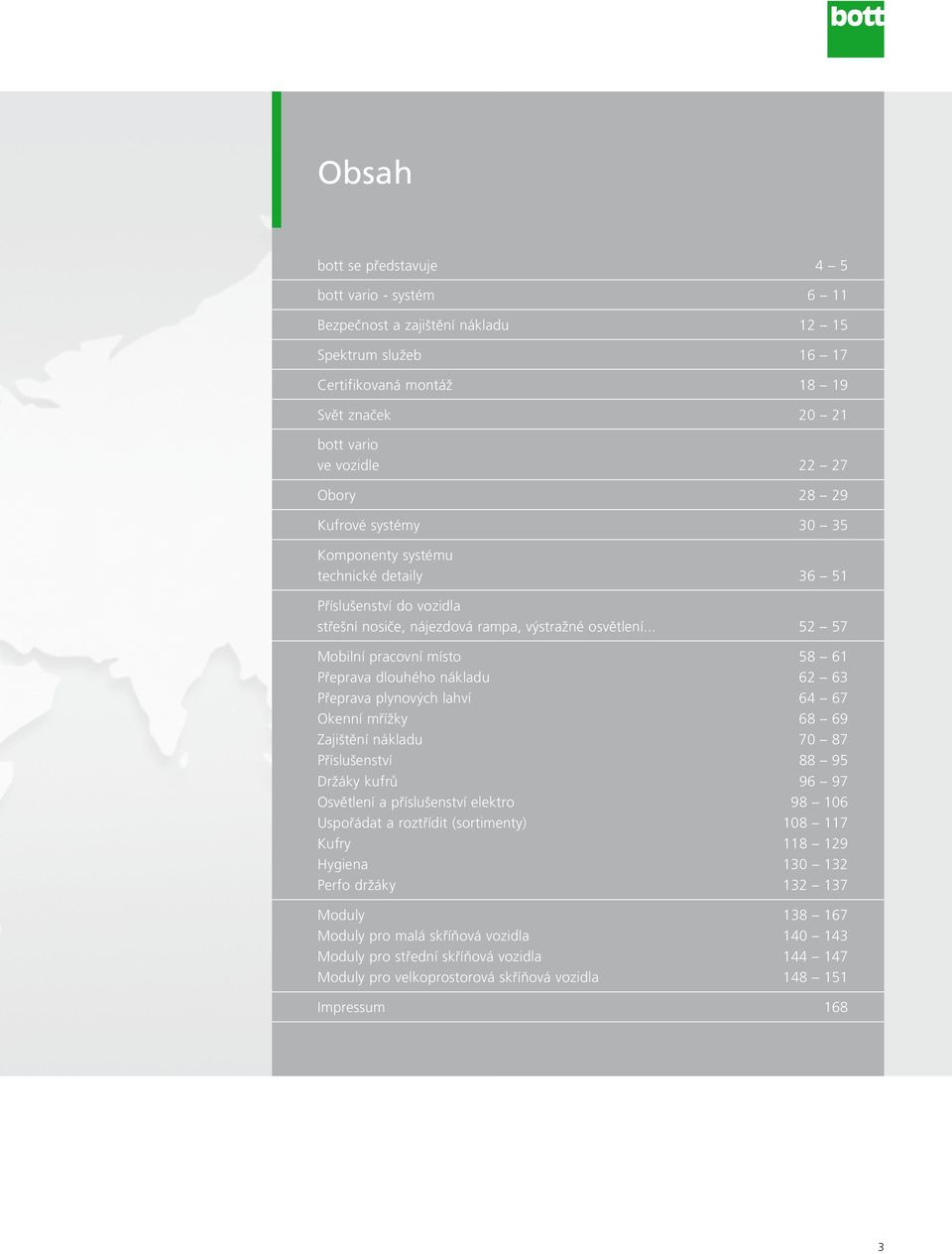

3 Obsah bott se představuje 4 5 bott vario - systém 6 11 Bezpečnost a zajištění nákladu Spektrum služeb Certifikovaná montáž Svět značek bott vario ve vozidle Obory Kufrové systémy Komponenty systému technické detaily Příslušenství do vozidla střešní nosiče, nájezdová rampa, výstražné osvětlení Mobilní pracovní místo Přeprava dlouhého nákladu Přeprava plynových lahví Okenní mřížky Zajištění nákladu Příslušenství Držáky kufrů Osvětlení a příslušenství elektro Uspořádat a roztřídit (sortimenty) Kufry Hygiena Perfo držáky Moduly Moduly pro malá skříňová vozidla Moduly pro střední skříňová vozidla Moduly pro velkoprostorová skříňová vozidla Impressum 168 3

4 bott vario bott se představuje bott celosvětově - pro efektivitu a bezpečnost Zákazníci na celém světě považují bott za vedoucího výrobce vestaveb do vozidel, systémů pracovních míst a dílenského vybavení a využívají inovací výrobkových řad ve všech odvětvích. Tak rozdílné mohou bott produkty být, systémové myšlenky a profesionální nasazení prostřednictvím jejich uživatelů ale mají všechny společné. Prostřednictvím výrobních závodů v Německu, Anglii a Maďarsku, jakož i licenčních partnerů a importérů na celém světě, bott poskytuje celoplošnou servisní síť a zabývá se individuálně lokálními potřebami - od plánování až po montáž. Závodem v Německu, hlavním sídle skupiny firem bott, protékají informace ze všech trhů a společně ústí do kontinuální inovační strategie. Zároveň je zaostřeno na efektivitu práce a bezpečnost zákazníků. 4

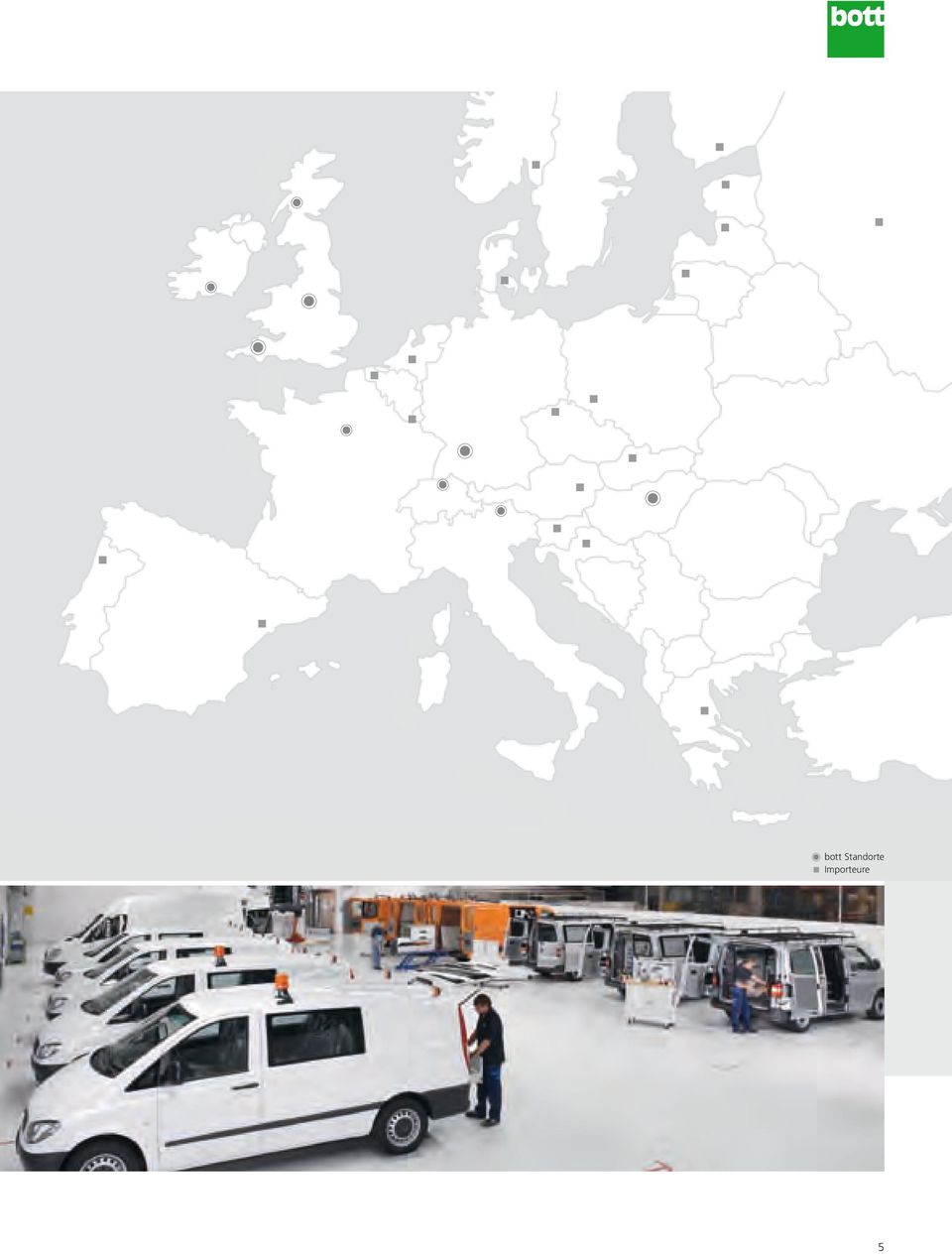

5 bott Standorte Importeure 5

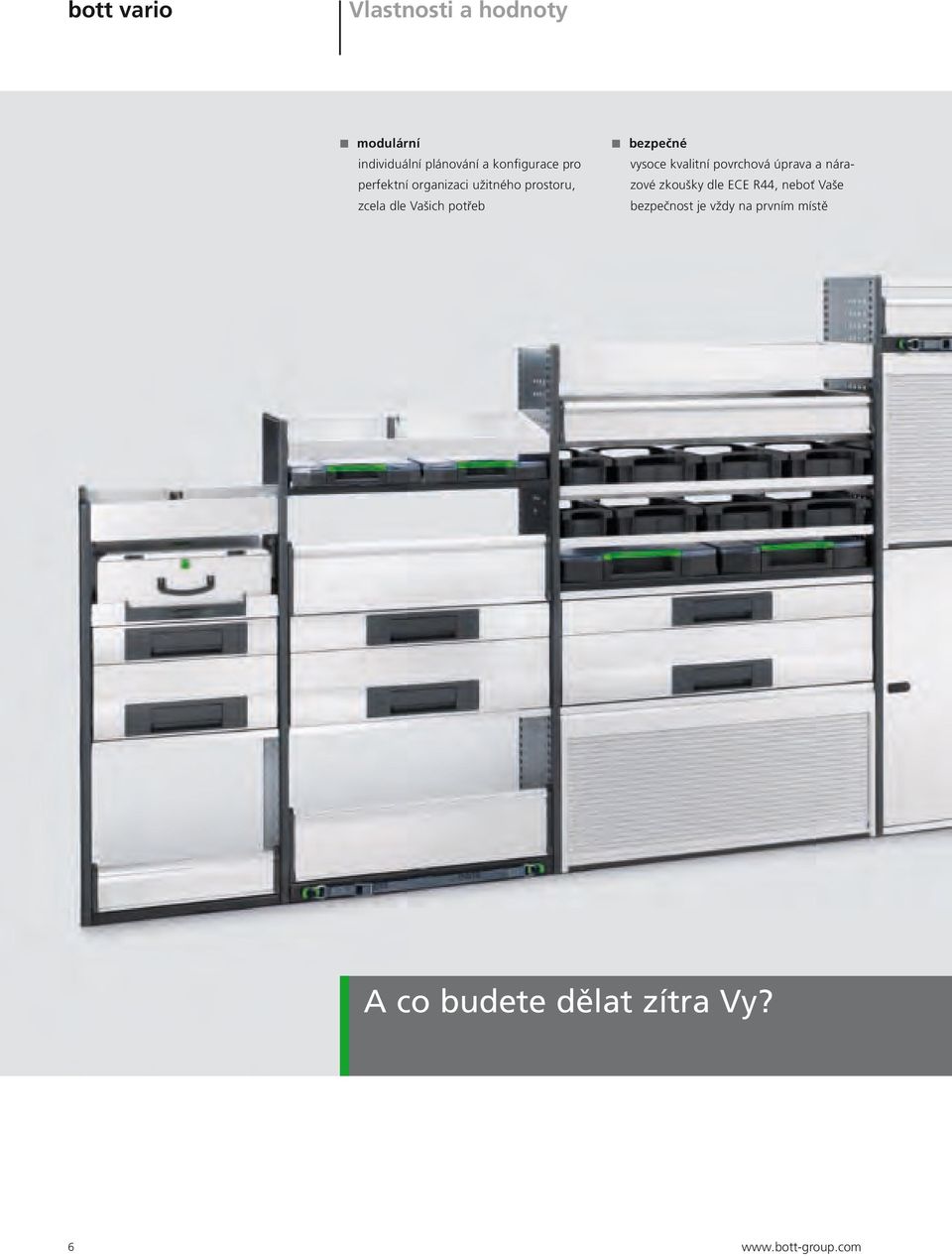

6 bott vario Vlastnosti a hodnoty modulární individuální plánování a konfigurace pro perfektní organizaci užitného prostoru, zcela dle Vašich potřeb bezpečné vysoce kvalitní povrchová úprava a nárazové zkoušky dle ECE R44, neboť Vaše bezpečnost je vždy na prvním místě A co budete dělat zítra Vy? 6

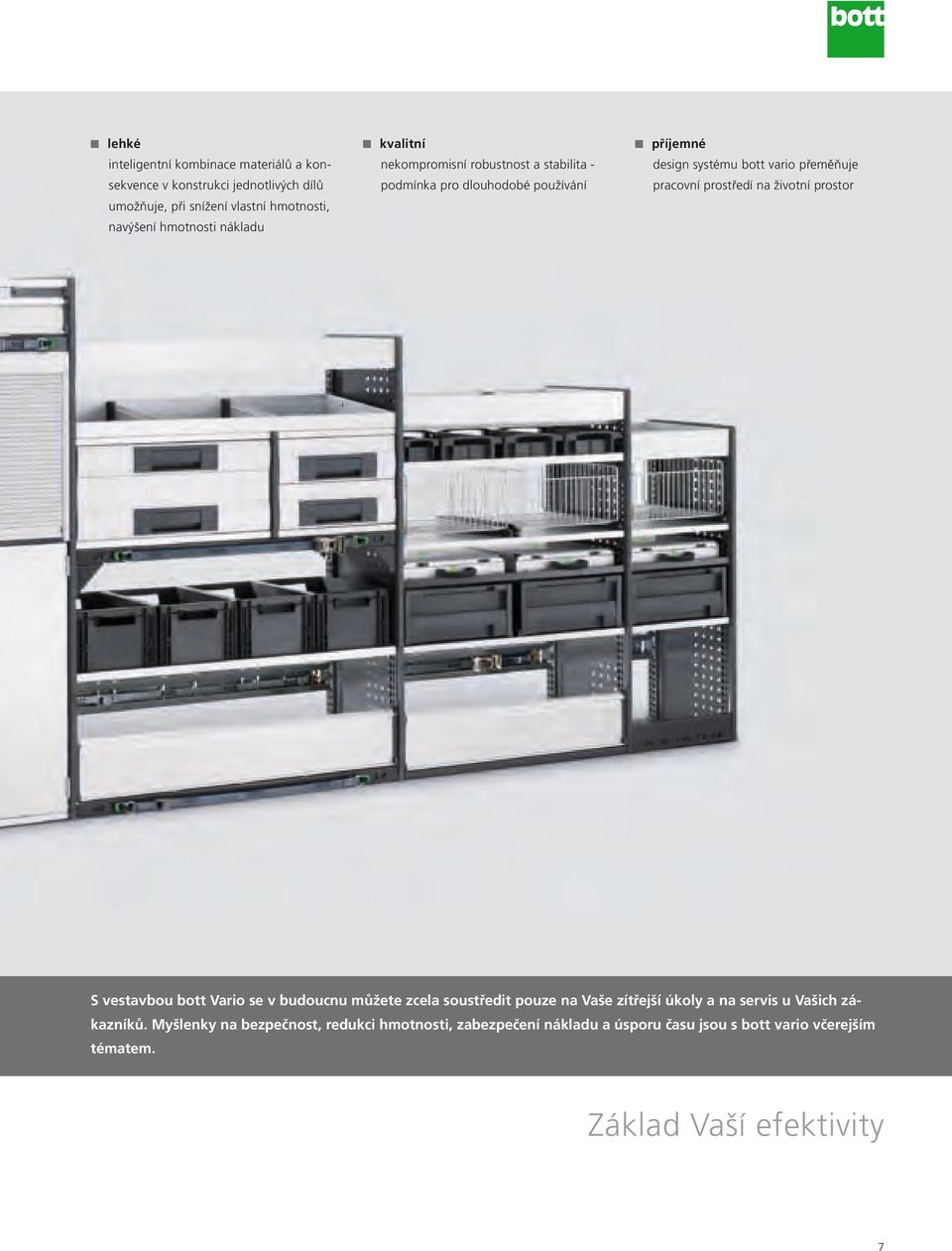

7 lehké inteligentní kombinace materiálů a konsekvence v konstrukci jednotlivých dílů umožňuje, při snížení vlastní hmotnosti, navýšení hmotnosti nákladu kvalitní nekompromisní robustnost a stabilita - podmínka pro dlouhodobé používání příjemné design systému bott vario přeměňuje pracovní prostředí na životní prostor S vestavbou bott Vario se v budoucnu můžete zcela soustředit pouze na Vaše zítřejší úkoly a na servis u Vašich zákazníků. Myšlenky na bezpečnost, redukci hmotnosti, zabezpečení nákladu a úsporu času jsou s bott vario včerejším tématem. Základ Vaší efektivity 7

8 bott vario Nejlepší pracovní podmínky 8

9 Překvapení jsou při provádění servisních a montážních činností na denním pořádku. Při plnění Vašich zakázek je nutná vysoká kreativita a profesionalita. Abyste byli co nejlépe připraveni na každou eventualitu, musíte mít vždy po ruce to správné nářadí, vhodný materiál a potřebné náhradní díly. Zkrátka - musíte mít správné vybavení! Dokonalé uspořádání užitného prostoru - to je základní funkce vestavby bott vario. I v omezeném prostoru bude vše, co potřebujete, přepravováno bezpečně. Přehledné uspořádání a snadný a rychlý přístup ke všemu nářadí a materiálu je pro produktivní práci u zákazníka nezbytnou podmínkou. bott vario je, díky své jedinečné modularitě, efektivním řešením. Spolehlivost a vysoký komfort při obsluze završuji užitkovost pro uživatele. S těmito vlastnostmi je Vaše servisní vozidlo skvěle připraveno pro plnění Vašich úkolů. Předpoklady pro Váš úspěch 9

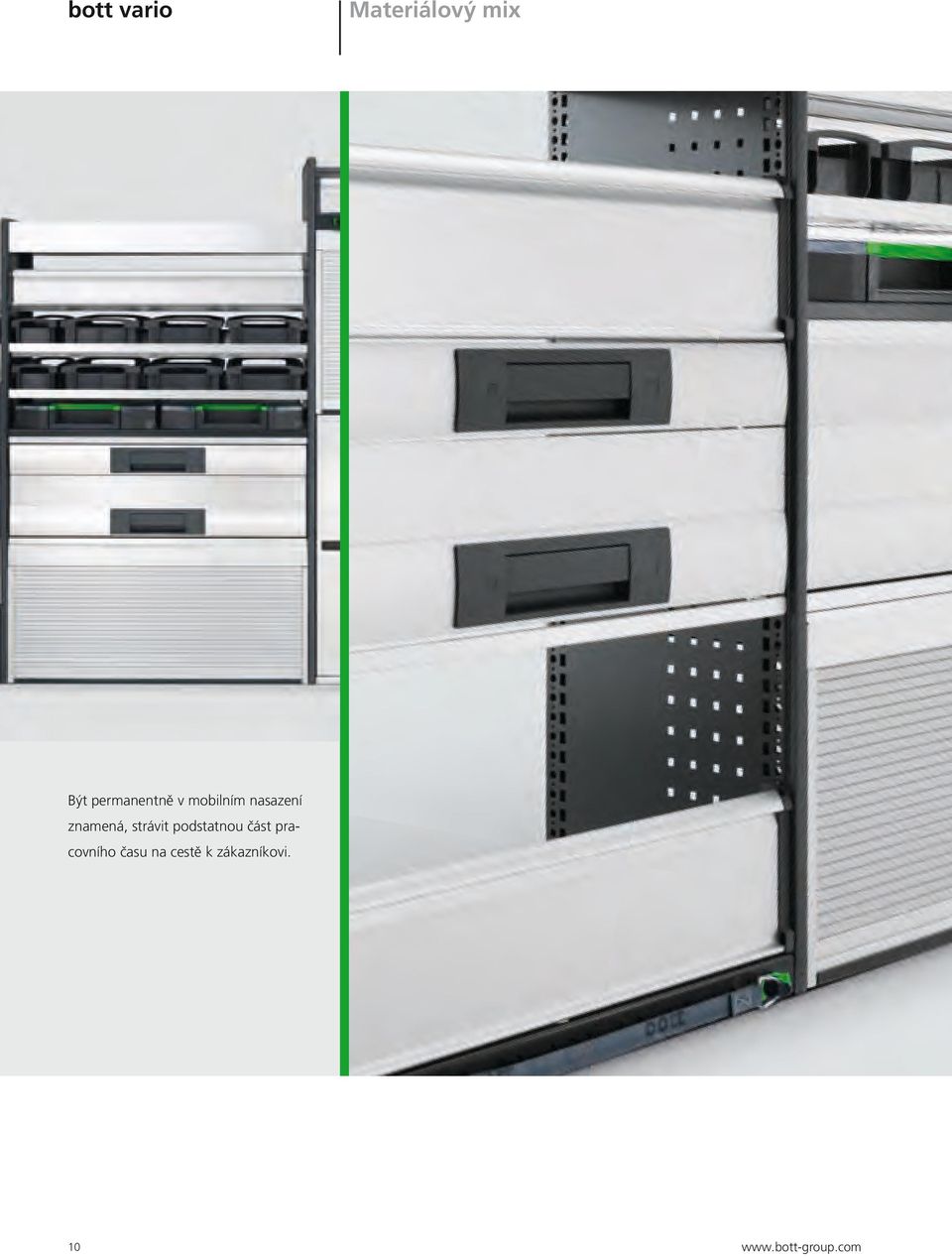

10 bott vario Materiálový mix Být permanentně v mobilním nasazení znamená, strávit podstatnou část pracovního času na cestě k zákazníkovi. 10

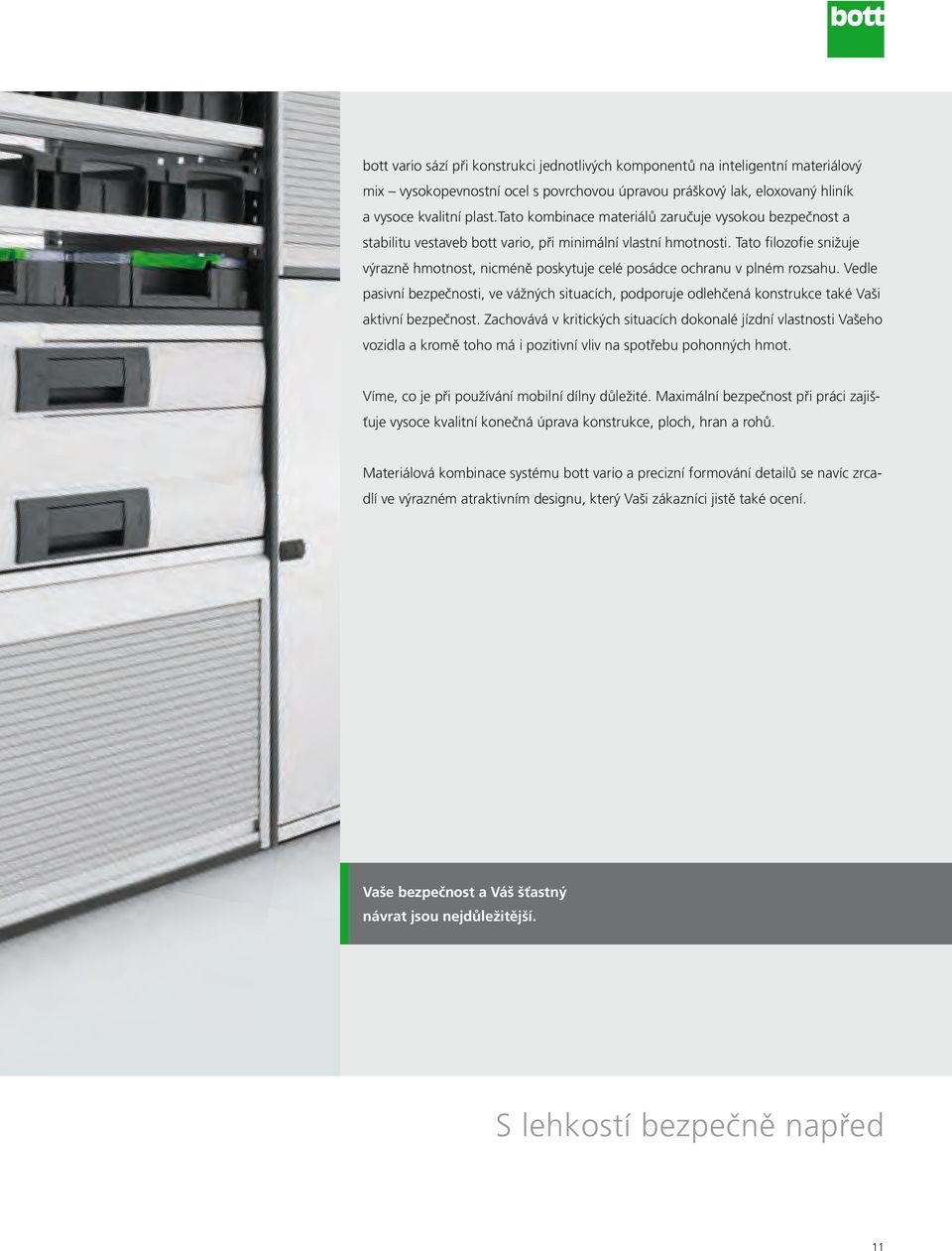

11 bott vario sází při konstrukci jednotlivých komponentů na inteligentní materiálový mix vysokopevnostní ocel s povrchovou úpravou práškový lak, eloxovaný hliník a vysoce kvalitní plast.tato kombinace materiálů zaručuje vysokou bezpečnost a stabilitu vestaveb bott vario, při minimální vlastní hmotnosti. Tato filozofie snižuje výrazně hmotnost, nicméně poskytuje celé posádce ochranu v plném rozsahu. Vedle pasivní bezpečnosti, ve vážných situacích, podporuje odlehčená konstrukce také Vaši aktivní bezpečnost. Zachovává v kritických situacích dokonalé jízdní vlastnosti Vašeho vozidla a kromě toho má i pozitivní vliv na spotřebu pohonných hmot. Víme, co je při používání mobilní dílny důležité. Maximální bezpečnost při práci zajišťuje vysoce kvalitní konečná úprava konstrukce, ploch, hran a rohů. Materiálová kombinace systému bott vario a precizní formování detailů se navíc zrcadlí ve výrazném atraktivním designu, který Vaši zákazníci jistě také ocení. Vaše bezpečnost a Váš šťastný návrat jsou nejdůležitější. S lehkostí bezpečně napřed 11

12 bott vario Bezpečnost Kdo si chce být jistý svou věcí, využívá při bezpečnostních zkouškách svého systému tzv. principu čtyř očí. Tato, pro extrémní sportovce nezbytná nutnost, je i pro bott od roku 1991 samozřejmostí. Bott provádí ve spolupráci s automobilovým průmyslem, TÜV a ostatními nestrannými zkušebními institucemi pravidelné nárazové zkoušky v souladu s aktuálními normami. Nezávislí specialisté potom potvrzují bezpečnost naložené vestavby ve smontovaném stavu. Při testu se projeví vlastnosti jednotlivých dílů, jejich propojení a pevnost upevňovacích bodů ve vozidle v případě vážné situace. Pro srovnání: nárazová zkouška s vestavbou ze dřeva. Náklad ohrožuje posádku vozidla. 12

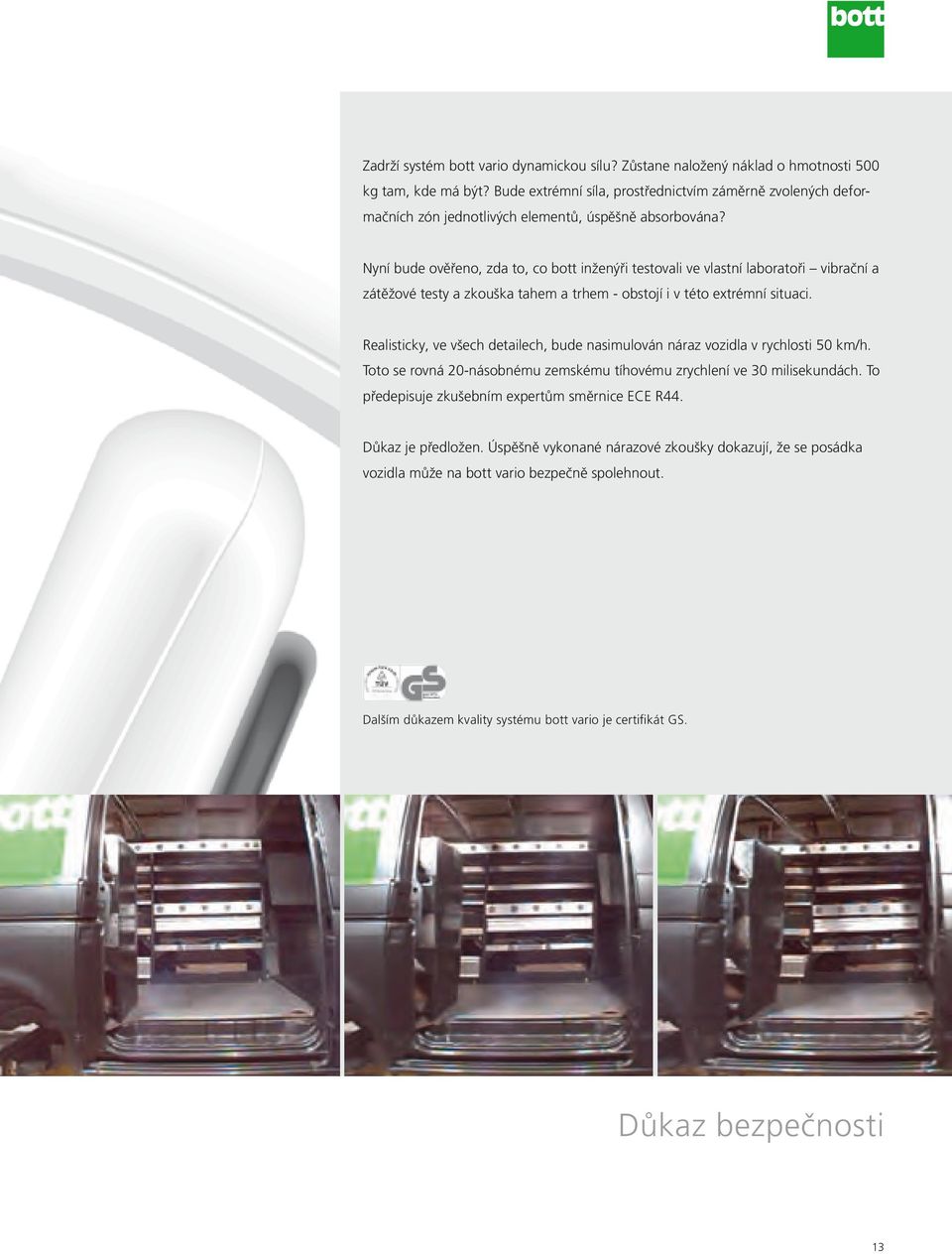

13 Zadrží systém bott vario dynamickou sílu? Zůstane naložený náklad o hmotnosti 500 kg tam, kde má být? Bude extrémní síla, prostřednictvím záměrně zvolených deformačních zón jednotlivých elementů, úspěšně absorbována? Nyní bude ověřeno, zda to, co bott inženýři testovali ve vlastní laboratoři vibrační a zátěžové testy a zkouška tahem a trhem - obstojí i v této extrémní situaci. Realisticky, ve všech detailech, bude nasimulován náraz vozidla v rychlosti 50 km/h. Toto se rovná 20-násobnému zemskému tíhovému zrychlení ve 30 milisekundách. To předepisuje zkušebním expertům směrnice ECE R44. Důkaz je předložen. Úspěšně vykonané nárazové zkoušky dokazují, že se posádka vozidla může na bott vario bezpečně spolehnout. Dalším důkazem kvality systému bott vario je certifikát GS. Důkaz bezpečnosti 13

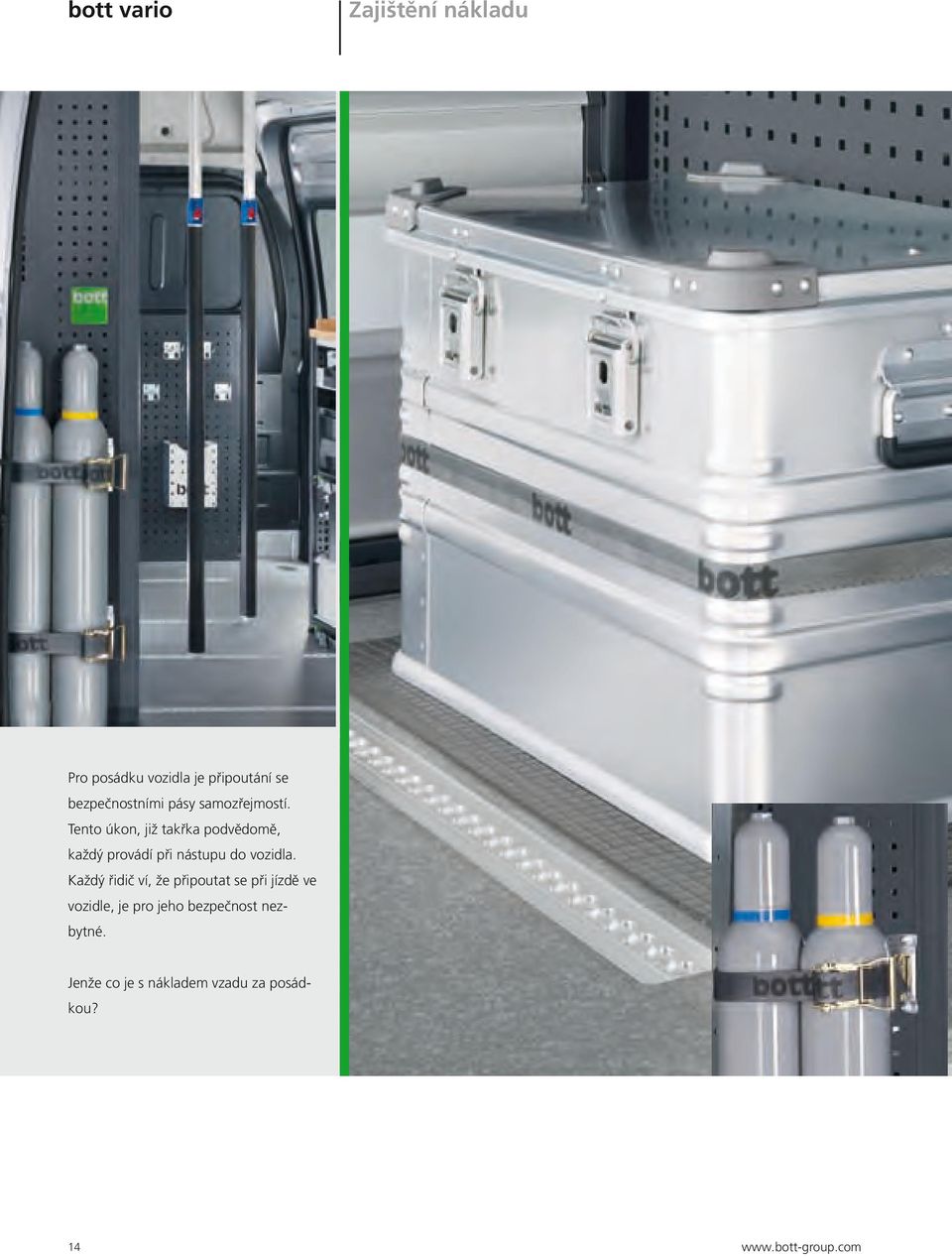

14 bott vario Zajištění nákladu Pro posádku vozidla je připoutání se bezpečnostními pásy samozřejmostí. Tento úkon, již takřka podvědomě, každý provádí při nástupu do vozidla. Každý řidič ví, že připoutat se při jízdě ve vozidle, je pro jeho bezpečnost nezbytné. Jenže co je s nákladem vzadu za posádkou? 14

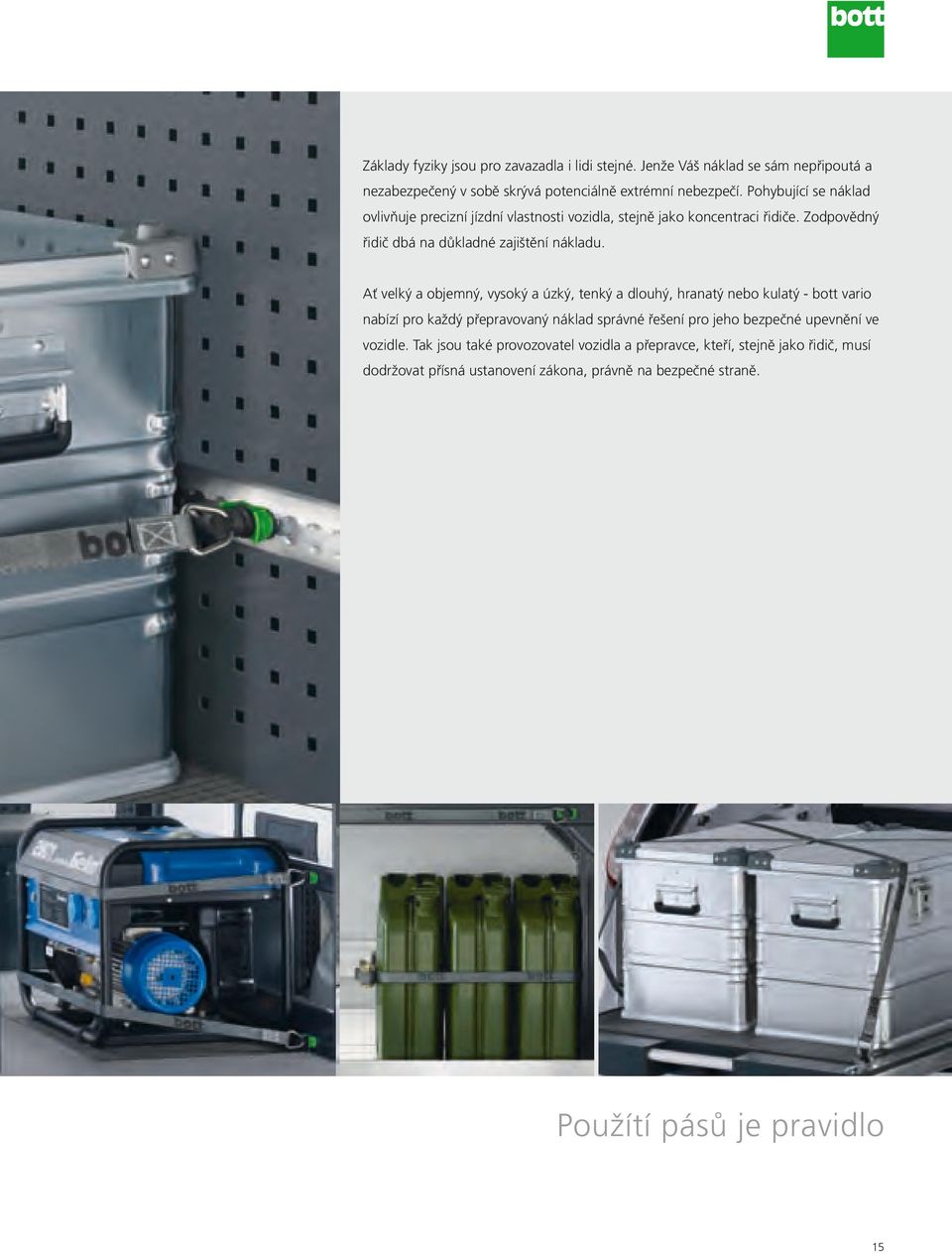

15 Základy fyziky jsou pro zavazadla i lidi stejné. Jenže Váš náklad se sám nepřipoutá a nezabezpečený v sobě skrývá potenciálně extrémní nebezpečí. Pohybující se náklad ovlivňuje precizní jízdní vlastnosti vozidla, stejně jako koncentraci řidiče. Zodpovědný řidič dbá na důkladné zajištění nákladu. Ať velký a objemný, vysoký a úzký, tenký a dlouhý, hranatý nebo kulatý - bott vario nabízí pro každý přepravovaný náklad správné řešení pro jeho bezpečné upevnění ve vozidle. Tak jsou také provozovatel vozidla a přepravce, kteří, stejně jako řidič, musí dodržovat přísná ustanovení zákona, právně na bezpečné straně. Použítí pásů je pravidlo 15

16 bott vario Koncepce bott vario nabízí svou jedinečnou modularitou a technickými vlastnostmi dokonalý základ pro vestavbu, která je exaktně přizpůsobena Vašim požadavkům. 16

17 Efektivní využití prostoru, stabilita, dlouhá životnost, bezpečnost a nízká vlastní hmotnost mají při rozhodování se pro správnou vestavbu neobyčejný význam. Dosáhnout těchto atributů je možno pouze tehdy, pokud již při samotném plánování budou co nejlépe vzájemně sladěny. Bezpečnost začíná již v úvahách o tom, kde a jaký náklad různé hmotnosti ve vozidle vhodně umístit. Efektivní využití prostoru vzniká s uvědoměním si četnosti přístupu k určitému materiálu a nářadí. Pro oborová specifika a individuální požadavky zákazníků se nalezne perfektní řešení pouze tehdy, pokud všichni zainteresovaní od začátku na plánu spolupracují. bott vario nabízí svou jedinečnou modularitou a technickými vlastnostmi dokonalý základ pro vestavbu, která je exaktně přizpůsobena Vašim požadavkům. Partneři a specialisté bott navrhnou individuelní řešení, vyhovující právě Vám. Po provedení detailní analýzy Vašich potřeb a odsouhlasení s Vámi zpracují nabídku ve 3D výkresech. Již na začátku konzultace Vám na předváděcím vozidle ukáží první představy. Plán to je základ 17

18 bott vario Certifikovaná montáž 18

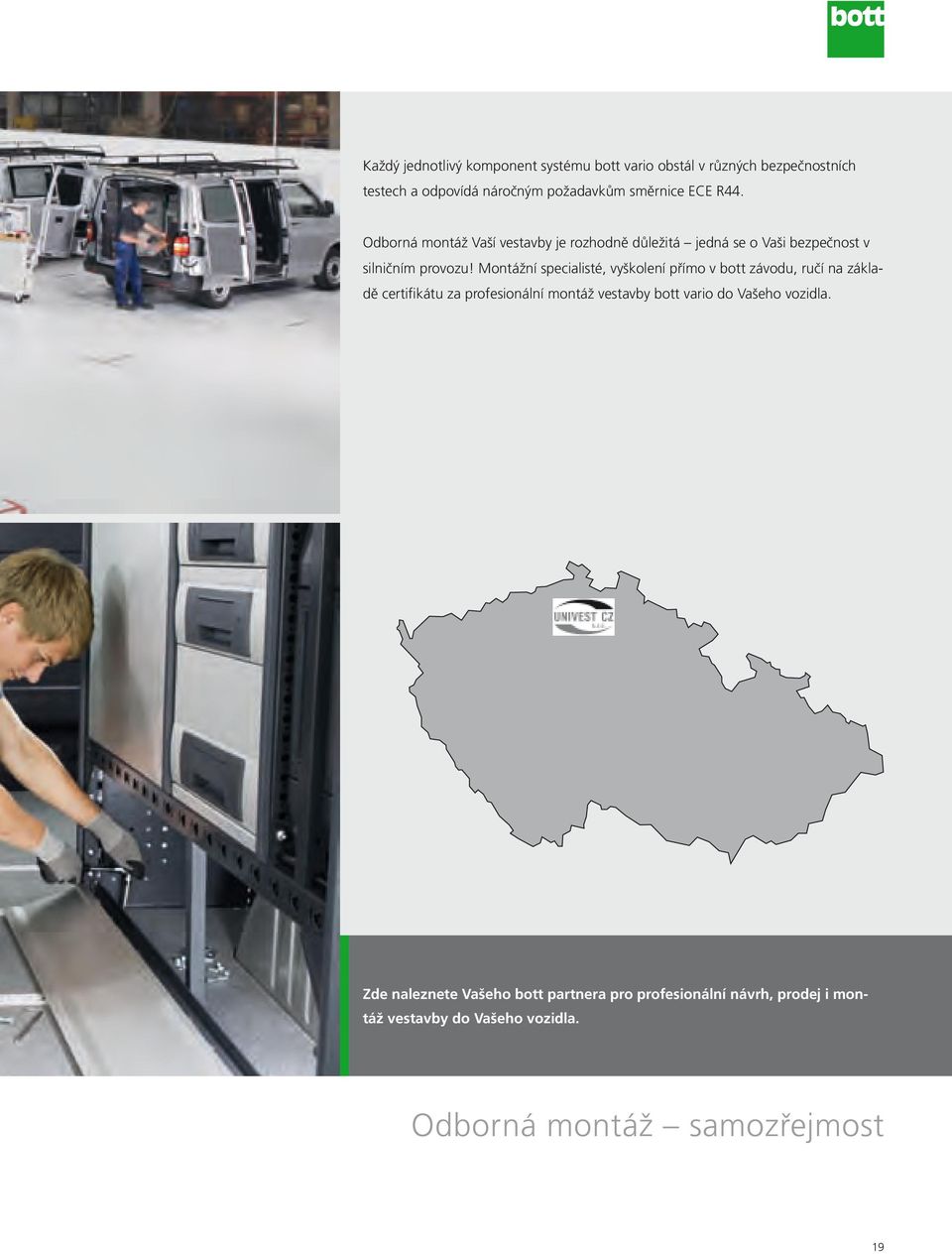

19 Každý jednotlivý komponent systému bott vario obstál v různých bezpečnostních testech a odpovídá náročným požadavkům směrnice ECE R44. Odborná montáž Vaší vestavby je rozhodně důležitá jedná se o Vaši bezpečnost v silničním provozu! Montážní specialisté, vyškolení přímo v bott závodu, ručí na základě certifikátu za profesionální montáž vestavby bott vario do Vašeho vozidla. Zde naleznete Vašeho bott partnera pro profesionální návrh, prodej i montáž vestavby do Vašeho vozidla. Odborná montáž samozřejmost 19

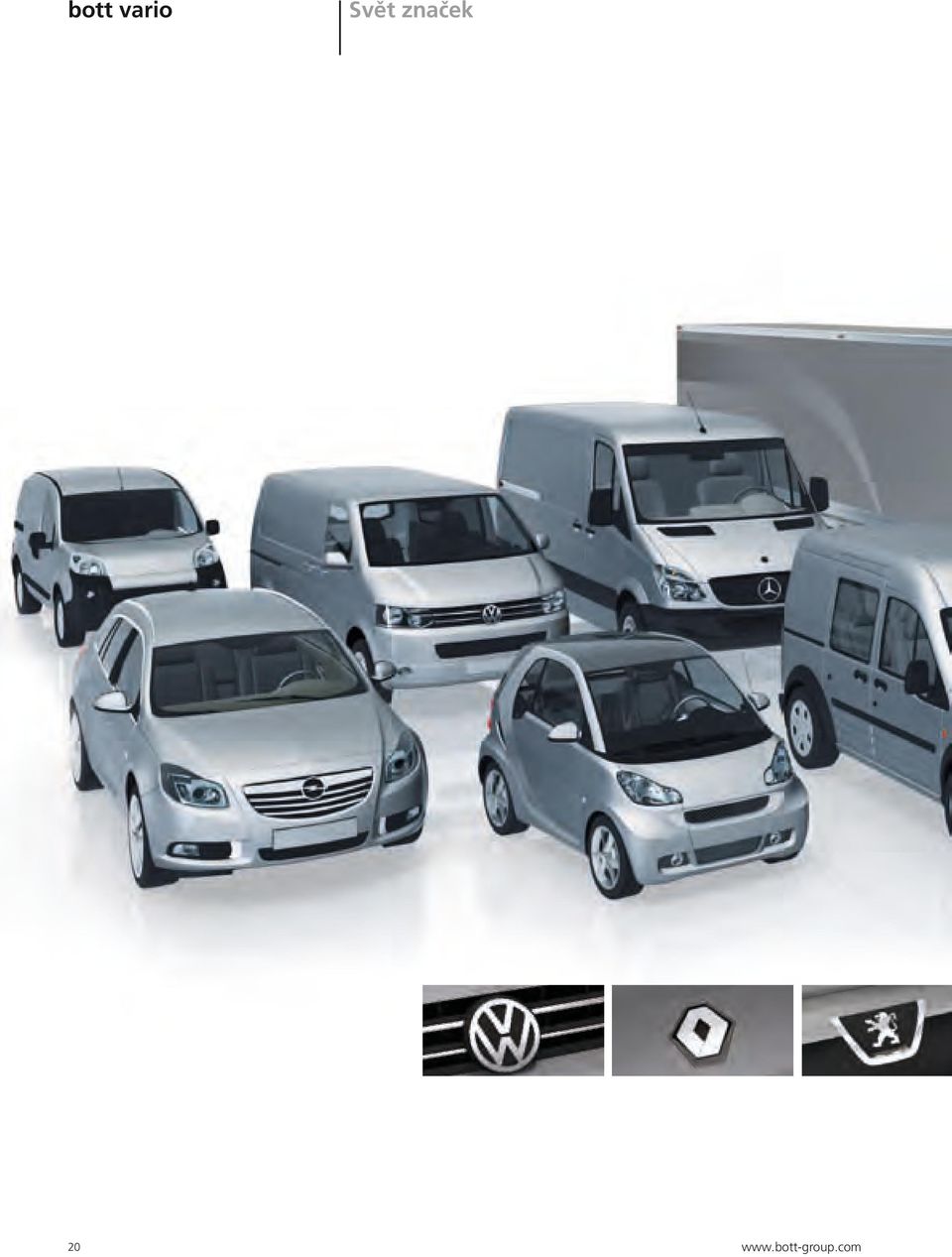

20 bott vario Svět značek 20

21 Volba určité kategorie vozidla je jedno rozhodnutí, určení značky druhá. Toto rozhodnutí je zcela na Vás. Ať už se rozhodnete pro Citroën, Fiat, Ford, Iveco, Mercedes-Benz, Nissan, Opel, Peugeot, Renault, Toyotu, Volkswagen nebo jakoukoliv jinou značku, vestavby bott vario Vás doprovodí v každé z nich. Rozhodnutí ohledně značky a modelu vozidla je zcela na Vás. bott vario toto nijak neovlivňuje. Máte volbu 21

22 bott vario Ve středních skříňových vozidlech 22

23 Klasici mezi montážními vozidly nabízí velkorysý prostor pro vše, co potřebujete přepravit.čím více je možno naložit, tím větší je problém dodržet uspořádání a zachovat ke všemu stále rychlý přístup. Mnohé vybavení musí být rovněž dobře a rychle zajištěno. Toto jsou témata, při kterých může bott vario ukázat své silné stránky. Vestavba, se svou rozdílnou hloubkou, Vám odebere pouze tolik prostoru, kolik jí poskytnete Vymezte si trvale volnou ložnou plochu - získáte tak místo rezervované vždy pro Váš neskladný náklad. Volný prostor dle potřeby 23

24 bott vario V malých skříňových vozidlech 24

25 Ať využíváte své vozidlo v jakémkoliv oboru činnosti, efektivnost se u malých skříňových vozidel píše velkými písmeny. Aby se toto shodovalo i s jeho používáním, připravilo bott vario promyšlený koncept využití ložného prostoru specielně pro tuto třídu vozidel. Podpodlahové moduly garantují pro permanentně používané nářadí a nástroje dostatek prostoru a rychlý přístup. Navíc máte k dispozici celý ložný prostor pro další využití přepravu nákladu nebo rozšíření vestavby. Vše má své místo, všechno má svůj řád. Každý pohyb je účelný. Tak zanecháváte v zákazníkovi ten nejlepší dojem. Využití ve všech detailech 25

26 bott vario V osobních vozidlech 26

27 Při dlouhých jízdách je i požadavek na komfort vozidla vysoký. Proto by mnozí raději upřednostnili kombi před často obligatorním dodávkovým vozidlem. S vestavnými rámy pro osobní vozidla se tento požadavek stává realitou. Ve velkoprostorových limuzínách a vozech kombi jsou rámy spojovacím článkem mezi upevňovacími body v karoserii, které jsou pro tyto účely výrobcem vozidla určeny, a Vaší vestavbou. Zadními a bočními dveřmi tak získáte pohodlný přístup k zásuvkám, servisním kufrům a regálovým vanám. Příjemné cestování a optimální využití prostoru. Individuelně přizpůsobeno Vašim potřebám. Komfortní pracovní podmínky 27

28 bott vario Oborová individualita 28

29 Stejně tak jako jsou různorodé činnosti v jednotlivých odvětvích, tak rozdílné jsou také jejich požadavky na vestavbu. Každá profese pracuje s jinými materiály, se speciálním nářadím a specifickým přístupem. Na základě dlouholetých zkušeností a úzké komunikace mezi bott a jeho zákazníky, jsou do bott programu zařazeny oborově specifické díly a řešení pro servis, instalatéry, topenáře, elektrikáře, klempíře, malíře, techniky chladících zařízení a klimatizací, truhláře, kurýrní a expresní služby a mnohé další. Ať pro řemeslníky, údržbáře či servisní služby, bott vario nabízí pro každého vestavbu šitou na míru, kterou pro svou úspěšnou práci potřebuje. Každý obor s vlastní vestavbou 29

30 bott vario Servisní kufry a boxy 30

31 Dokonce i při nejlepších přístupových možnostech k místu výkonu práce musíte často poslední metry dojít pěšky. Proto jsou nyní některé díly Vaší vestavby vyjímatelné a přenosné. Nářadí, montážní materiál a celý potřebný sortiment tak můžete z vozidla vyjmout jedním uchopením. Solidnost Vaší živnosti se odráží ve Vašem vybavení. Systém bott kufrů přináší díky své nízké hmotnosti a ergonomicky tvarovaným držadlům výrazné odlehčení. Co pro vyřízení Vašich zakázek nejvíce potřebujete je všestrannost. Velké, malé, lehké i těžké díly mají odlišné požadavky na uložení při přepravě. Těmto může bott hned s několika svými systémy vyhovět. Tak nalezne každé nářadí a každá potřeba své ideální místo pro uložení i přepravu a vše je zároveň ve vozidle bezpečně uloženo. Bott pamatuje i na možnost umístění dalších kufrových systémů od předních výrobců elektronářadí a montážních materiálů. Tyto naleznou ve Vaší vestavbě rovněž pevné místo v úložných elementech, k tomuto účelu vyvinutých. Standardy vložené do systému 31

32 bott vario Kufrové systémy vario Case extrémně lehký a stabilní servisní kufr eloxovaný hliník, nízká hmotnost bezpečné hrany, vysoká stabilita ergonomické držadlo pro pohodlné přenášení automatické uzavření při zaklopení víka rohy kufru chráněny plastem volitelné vnitřní členění plastovými boxy, dělícími stěnami a pěnovou rastrovou vložkou zaručuje přehled a pořádek vario Sort servisní kufr s průhledným víkem plastový kufr s průsvitným víkem, viditelný obsah kufru uzavření víka umožňuje pozice držadla, automatické zablokování při přenosu a uložení vnitřní členění plastovými boxy - přehledné uspořádání profilování ve dnu a víku - bezpečné stohování vysoce kvalitní povrch, bezpečnost při skladování zadní stěna s integrovanou podpěrou pro zajištění stability 32

33 vario Safe vyjímatelný přenosný box s uzamykatelným víkem ABS plast - vysoká stabilita, nízká vlastní hmotnost barva: antracitově šedá (RAL 7016), univerzální design pevné propojení více boxů na sebe, svázání více boxů pro přenášení nebo přepravu uzavření víka umožňuje pozice držadla - automatické uzavření a uvolnění víka při přenosu nebo uložení volitelné vnitřní členění plastovými boxy, dělícími stěnami a pěnovou rastrovou vložkou zaručuje přehled a pořádek více možností integrace - uložení na vodících lištách, v úložné polici nebo přímo mezi vario bočními díly vario Slide úložný box ABS plast - vysoká stabilita, nízká vlastní hmotnost barva: antracitově šedá (RAL 7016), univerzální design volitelné vnitřní členění dělícími stěnami a pěnovou rastrovou vložkou pro přehledné uspořádání více možností integrace - uložení na vodících lištách, v úložné polici nebo přímo mezi vario bočními díly 33

34 bott vario Kufrové systémy vario Cart výsuv pro koš a vyjímatelný přenosný koš v jednom chromovaný drátěný koš, obsah je viditelný i v zasunutém stavu řídké mřížkování umožňuje dobré větrání nebo usušení nákladu více možností integrace - uložení na vodících lištách na polici nebo přímo mezi vario bočními díly vario Box pro uložení malých dílů, přehlednost, snadný přístup shora a komfortní manipulace i mimo vozidlo pevný plast, vysoká stabilita, nízká hmotnost dvě ergononomická držadla, pohodlné přenášení těžkého materiálu stohovatelný, bezpečné přenášení více boxů najednou volitelné členění příčně nebo podélně 34

35 35

36 bott vario Komponenty systému Boční díl Stabilita vestavby je závislá hlavně na bočních dílech. Na nich leží celá zátěž polic, zásuvek a van. Jsou spojovacím článkem mezi nákladem a vozidlem a přenášejí celou zátěž na karoserii vozidla. Proto se tyto díly vyrábí z vysokopevnostní oceli a mají extrémně robustní konstrukci. uzavřené plochy bočnic z oceli - odolné proražení multifunkční rastr k uchycení všech komponentů barva: antracitově šedá (RAL 7016), univerzální design přední ochranné lišty z PVC a horní ochranné lišty z polyamidu na vnějších a středových hranách, zabezpečují bezpečnost pro uživatele, materiál i vestavbu. Rozdílné systémové hloubky umožňují flexibilně definovat hloubku i rozdělení nákladového prostoru na vestavbu a volnou plochu. Hliníková záklopka pro bezpečné uložení nákladu přímo na přídavnou podlahu vozidla eloxovaný hliník, nízká hmotnost barva plastových dílů antracitově šedá (RAL 7016), univerzální design nižší výška záklopky než výška bloku umožňuje pohled na náklad i v uzavřeném stavu robustní profil záklopky leží v otevřeném stavu ploše na podlaze - vysoce pevný a stabilní velkorysé profilování záklopky dovoluje její uzavření i špičkou boty 36

37 37

38 bott vario Komponenty systému Zásuvka rychlý a přehledný přístup shora, komfortní pro obsluhu ergonomicky formované, lehce ovladatelné uchycení zaručuje bezpečné otevírání i v rukavicích bezpečné zajištění zásuvky při jejím uzavření blokační funkce v otevřeném stavu - zajištění proti zpětnému chodu i v případě, že vozidlo je nakloněno volitelně se zámkem, zajištění proti krádeži vč. protiskluzové podložky pojezdy na kuličkových ložiscích, plný výsuv, nosnost 40 nebo 70 kg, komfortní přístup k celému obsahu zásuvky, velká úložná kapacita Členění zásuvek organizované uspořádání a správné uložení všech potřeb vložky z pěnové hmoty pro uložení sad nářadí dělící stěny z hliníku popisovací plastové boxy zajišťují přehled a šetří čas závěsná registratura pro závěsné desky 38

39 Sklopná police se záklopkou pro uložení nářadí a dalšího příslušenství, s komfortním přístupem zpředu hliníková, nízká vlastní hmotnost čelní záklopka eloxovaný hliník důmyslné drážkování, nosnost 70 kg zesílený profil na spodní části police zajišťuje její vysokou nosnost otevírací úhel 180, dostatek volného prostoru pro komfortní naložení nákladu volitelně členění dělícími stěnami Police pro boxy rychlý přístup k malým dílům a bezpečná a snadná obsluha eloxovaný hliník, nízká hmotnost důmyslné drážkování, nosnost 50 kg rastr zarážek, pro každý box, zabezpečení proti posunu nízká ložná hrana 39

40 bott vario Komponenty systému Vana pro uložení velkých dílů eloxovaný hliník, nízká hmotnost důmyslné drážkování, nosnost 80 kg vč. protiskluzové podložky a nastavitelných dělících stěn, zajištění proti posunu provedení S - vana s nižší čelní stěnou (50 ), komfortní přístup provedení D - čelní stěna standard (100 ) Rohová vana rohové řešení poskytuje vysoké využití užitného prostoru eloxovaný hliník, nízká hmotnost důmyslné drážkování, nosnost 80 kg vč. protiskluzové podložky, zajištění proti posunu podpěra v rohu vany umožňuje vysoké zatížení 40

41 Vana na euroboxy integrace a použití standardních průmyslových boxů eloxovaný hliník, nízká hmotnost důmyslné drážkování, nosnost 70 kg pozice nadefinovaná pro každý box, zajištění proti posunu vč. euroboxů v různých velikostech nízká ložná hrana Police na boxy s výsuvem a dorazem rychlý přístup k malým dílům a bezpečné vyjímání montáž pod vany nebo police, s doplněním dorazové lišty, bezpečnost při výsuvu boxů, vyjmutí při nadzdvihnutí boxu možné eloxovaný hliník, nízká hmotnost důmyslné drážkování, nosnost 50 kg rastr zarážek, pro každý box, zabezpečení proti posunu 41

42 bott vario Komponenty systému Police pro vario Case a vario Sort bezpečná přeprava a přehledné rozložení servisních kufrů ocel, práškový lak barva: antracitově šedá (RAL 7016), univerzální design boční vodící lišty s přední zarážkou, zajištění proti posunu Výsuvný tablar na kufry pro vario Case komfortní a rychlý přístup do kufru hliníkový, nízká vlastní hmotnost přední část eloxovaná barva plastových dílů antracitově šedá (RAL 7016), univerzální design automatické zajištění při zasunutí tablaru volitelně se zámkem, zajištění proti krádeži plný výsuv na kuličkových ložiscích, při vytaženém tablaru komfortní přístup k celému obsahu kufru nosnost 25 kg 42

43 Výsuvný tablar pro systainer komfortní a rychlý přístup k obsahu systaineru, ergonomické vyjímání i vkládání těžkých boxů hliníkový, nízká vlastní hmotnost přední část eloxovaná barva plastových dílů antracitově šedá (RAL 7016), univerzální design automatické zajištění při zasunutí tablaru volitelně se zámkem, zajištění proti krádeži plný výsuv na kuličkových ložiscích, při vytaženém tablaru komfortní přístup k celému obsahu systaineru nosnost 25 kg Skříň s křídlovými dveřmi rozčlenění policemi nebo jiným praktickým příslušenstvím boční díly z oceli, práškový lak, vysoká stabilita barva: antracitově šedá (RAL 7016) dveře, zadní, spodní a horní stěna z eloxovaného hliníku, nízká hmotnost vnitřní stěna dveří v horní i spodní části s perfo děrováním pro možnost uchycení perfo držáků otevírací úhel 180 volný prostor pro pohyb ve vozidle při otevřených dveřích provedení dveří volitelně levé nebo pravé, individuelní montáž automatická aretace při uzavření, bezpečné zajištění se zámkem, zabezpečení proti krádeži 43

44 bott vario Komponenty systému Roletový systém ochrana proti krádeži nákladu, pro integraci do regálového pole roleta z plastu, nízká hmotnost, stabilní tvar vodící lišty a otevírací lišta z eloxovaného hliníku, vysoká stabilita Dlouhá úložná vana ideální pro přepravu dlouhých a lehkých dílů eloxovaný hliník, nízká hmotnost přístup ze zadní části vozidla sklopením záklopky na boku vany, pohodlné nakládání a vykládání zvenku, bez nutnosti vstupu do vozidla 44

45 45

46 bott vario Komponenty systému Pracovní deska pro práce ve vozidle a jako úložná plocha buk multiplex, vícevrstvý, naolejovaný, vysoká stabilita pevná, dřevěná povrchová úprava chrání povrchové plochy odkládaných dílů volitelně zadní a boční ohraničení Upínací lišty díly s úchyty pro upevnění popruhů s fitinkami tvar integrovaný přímo do dílu vestavby, bezpečné pro uživatele, vysoká nosnost 46

47 Car Office (mobilní kancelář) úložný box vč. protiskluzové psací podložky a různými úložnými přihrádkami k upevnění na sedadlo spolujezdce bezpečnostním popruhem včetně vyjímatelných boxů na drobný materiál sklápěcí podložka na psaní Vestavný rám bezpečné a stabilní uchycení vestavby do osobních vozidel, kombi a velkoprostorových limuzín v provedení pro přístup zadními a bočními dveřmi, možná kompletní demontáž zadních sedadel upevnění modulu do bodů v karoserii definovaných výrobcem vozidla multifunkční základ pro vestavby skříněk, regálů nebo vysokozátěžových výsuvů 47

48 bott vario Komponenty systému Vysokozátěžová výsuvná deska pro osobní vozidla ergonomická manipulace s těžkými břemeny, přístup ze tří stran automatické zajištění při zasunutí výsuvu aretace při vysunutém stavu, bezpečná nakládka a vykládka lehký chod teleskopického výsuvu, snadná obsluha jednou rukou nosnost 180 kg - vysoké dynamické zatížení se 4 úchytnými oky v rozích - stabilní upevňovací body pro upevňovací popruhy Vysokozátěžová výsuvná deska pro ergonomické naložení a vyložení inteligentní materiálový mix z oceli a hliníku - vysoká stabilita při nízké vlastní hmotnosti nosnost 180 kg - vysoké dynamické zatížení se 4 úchytnými oky v rozích - stabilní upevňovací body pro upevňovací popruhy automatické zajištění při zasunutí výsuvu aretace při vysunutém stavu, bezpečná nakládka a vykládka 48

49 Podpodlahový modul ideální pro malá skříňová vozidla při zachování volné ložné plochy různé velikosti zásuvek a členění - individuelní uspořádání užitného prostoru náklad není viditelný zvenku - ochrana proti krádeži těžiště nákladu je přímo na podlaze, bezpečné jízdní vlastnosti přístup k materiálu a nářadí zadními a bočními dveřmi, komfortní nakládka a vykládka bez nutnosti vstupu do vozidla upevnění modulu do bodů v karoserii definovaných výrobcem vozidla ložná plocha nad zásuvkami s upevňovacími oky, pro bezpečný transport neskladného nákladu výška 200 nebo 350, hloubka do

50 bott vario Komponenty systému Podlahové desky pro práce ve vozidle a jako úložná plocha vlhkosti odolná MDF deska, nízká hmotnost síla 11 škodlivinová třída E1 dle EN 120 vrchní plocha: povrchová úprava syntetická pryskyřice s exkluzivním antracitovým mramorováním bott spodní plocha: syntetická pryskyřice s hladkým povrchem hrany: profilované, odolné vlhkosti, šedě zabarvené a v oblasti dveří voděodolný nátěr v oblasti dveří hliníkové ochranné lišty přístup k upevňovacím bodům umožňují odnímatelné kryty vario protect-light vnitřní opláštění vozidla opláštění z recyklovaného polypropylenu desky s dutinami, tl. 5, jednostranně zdrsnělá struktura barva - světle šedá (RAL 7035) nízká hmotnost, odolné ÚV záření, korozi, hnilobě a chemikáliím snadná údržba 50

51 vario protect-cargo vnitřní opláštění vozidla kombinace dřeva a skleněné tkaninové vložky barva - světle šedá (RAL 7035) síla 5 vysoce odolné proti nárazu, nelámavé, ohebné a snadná údržba vario protect-plus vnitřní opláštění vozidla přírodní hliník tl. 1 s perfo děrováním, rozteč rastru 38, pro uchycení perfo držáků extrémně úderu odolné 51

52 bott vario Příslušenství pro vozidla Polepy vozidla Pro reprezentativní nástup s Vaším vozidlem nabízí bott navíc reklamě účinné polepy vozidel. Mohou být provedeny současně s montáží Vaší vestavby. Tak obdržíte v jedné chvíli vše z jedné ruky. Systém střešních nosičů a košů Pokud Vám nákladový prostor nepostačuje nebo pravidelně přepravujete neskladný náklad, připraví bott i na toto Vaše vozidlo co nejlépe. Ergonomie, úspora času a bezpečnost - na ně se v tomto případě zaměříme. Časté nakládání a vykládání nákladu musí probíhat právě tak pohodlně jako rychle. Se střešními nosiči bott zůstává Váš náklad i při plném brzdění tam, kde má být. 52

53 Střešní nosič na žebříky Žebříky musí být, z důvodu jejich délky, nejčastěji přepravovány vně vozidla a mají tak své pevné místo na střeše vozidla. Se střešním nosičem žebříků od firmy bott je naložení i vyložení snadné. Promyšlená výklopná a otáčecí mechanika garantuje komfortní jednočlennou obsluhu. Nájezdová rampa a výsuvný schůdek Naložit paletu nebo pojízdné vozíky se zbožím po nájezdové rampě je stejné, jako byste je nakládali v jedné rovině. S výsuvným nástupním schůdkem se krok za krokem dostanete bezpečně do svého vozidla a přitom šetříte klouby i svaly. 53

54 bott vario Příslušenství pro vozidla Výstražné označení Vozidla pro speciální účely, definovaná v příslušném zákonu a směrnici, jako např. servisní vozidla energetiků nebo veřejných služeb, musí být opatřena výstražným označením. Výstražná světla Téma bezpečnosti nekončí s vypnutím motoru. Během parkování, nakládky a vykládky Vám výstražná světla garantují, že ostatní účastníci silničního provozu Vaše vozidlo postřehli. 54

55 Zdroj energie Máte vše s sebou, jste na vše, co můžete při svém nasazení očekávat, co nejlépe připraven. Mimo to ke své činnosti potřebujete elektřinu a právě tato není na všech místech k dispozici. Pak je dobře, že ve svém vozidle máte elektrocentrálu, se kterou jste v tomto momentu vždy soběstačný. Zásuvka 12 V včetně montážní sady bott dodává proud také do nejmenší zásuvky. Kompletní sada obsahuje 12 V zásuvku, 8 m elektrokabelu, tažný řetizek a připojovací a montážní sadu. bott vario zásuvka zůstává i nadále bezproblémově otevíratelná a zavíratelná. Připojovací kabel je tažným řetízkem bezpečně veden a chráněný před poškozením. 55

56 bott vario Příslušenství pro vozidla Držák notebooku Mobilní se všemi výhodami kancelářského pracoviště. S bott držákem na notebook, jako ergonomickou pracovní základnou, jste ve Vašem vozidle stejně efektivní jako ve firmě. Navíc bude Vaše vybavení zabezpečeno i během jízdy - žádné posunutí při brzdění. Notebook držák bott je s montážním adaptérem k dodání téměř pro všechny typy vozidel. Systém pro uspořádání nářadí Profesionální a bezpečné uložení a přeprava nářadí, měřících a pomocných přípravků. S bott vložkami z pěnové hmoty si přehledně uspořádáte své nářadí, všechno má své stálé místo. Strávíte méně času hledáním a získáte více času pro Vaše zákazníky. Díky dvojbarevnému vzhledu pěnových vložek zjistíte okamžitě, že něco chybí. Systém uspořádání bott je integrován hlavně do bott vario zásuvek a servisních kufrů. 56

57 Valníková nástavba Praktické a bezpečné je bott řešení nástavby pro valníková vozidla. Kromě předepsaného zabezpečení nákladu je Váš materiál a nářadí chráněné před povětrnostními vlivy a nepovolanému přístupu. 57

58 bott vario Mobilní pracovní místo Sklopná pracovní deska pro práci z vnějšku vozidla ocelový plech, pozink. pracovní deska přírodní buk-multiplex, vícevrstvý, naolejovaný typ APK-1 vč. otočného talíře a svěráku (šířka čelistí 125 ) typ APK-2 vč. svěráku (šířka čelistí 125 ) Š x H x V Typ 200 x 300 x 900 APK V 200 x 300 x 900 APK V Výsuvná pracovní deska pro práci z vnějšku vozidla ocelový plech, pozink. pracovní deska přírodní buk-multiplex, vícevrstvý, naolejovaný vč. otočného talíře a svěráku (šířka čelistí 125 ) Systémová šířka Typ 775 APA V 1025 APA V 58

59 59

60 bott vario Mobilní pracovní místo Podpěra použitelná pro sklopnou a výsuvnou pracovní desku výškově nastavitelná aretace upínací pákou Typ Výška SF Upínací uzávěr pro uchycení podpěry provedení s dlouhým gumovým páskem Typ max. upínací rozsah Ø krátký gumový pásek V dlouhý gumový pásek V 60

61 Sklopné sedadlo ocelový plech, práškový lak barva: antracitově šedá (RAL 7016) čalouněný sedák výška sedu automaticky rozklápějící se podpěra k montáži na boční díl výška sedu nastavitelná v rastru 19 Š x H x V () 300 x 80 x V Konzole pro sklopné sedadlo ocelový plech, práškový lak barva: antracitově šedá (RAL 7016) pro upevnění sklopného sedadla bez bočního dílu Š x H x V () 236 x 85 x V 61

62 bott vario Přeprava dlouhého nákladu Dlouhá úložná vana eloxovaný hliník, nízká hmotnost přístup - záklopka z boku vany, s aretací pohodlné nakládání a vykládání zvenku, bez nutnosti vstupu do vozidla výška 100 Š x H x V x V x V Výškově nastavitelná bočnice eloxovaný hliník výškově nastavitelná v rastru 25 pro montáž do vany Š x H 25 x V 62

63 Konzole pro dlouhou úložnou vanu pro upevnění dlouhé úložné vany na bok vozidla ocelový plech, práškový lak barva: antracitově šedá (RAL 7016) úhel plynulého nastavení Š x H x V () 35 x 225 x V Gumová podložka síla podložky 3 Š x H 2595 x V 2595 x V 3845 x V 2035 x V 63

64 bott vario Přeprava plynových lahví Držák plynových lahví pro bezpečnou přepravu max. 2 lahví se stlačeným plynem 2 hliníkové lišty 2 popruhy s ráčnovým uzávěrem délka popruhu 1000 zatížení do 600 dan Pro hloubku Délka lišt V V V V 64

65 Skříňka na plynové lahve pro uložení a bezpečnou přepravu kapalného plynu korpus: ocelový plech, práškový lak barva: antracitově šedá (RAL 7016) křídlové dveře z eloxovaného hliníku s odvětrávacím elementem pro montáž do podlahy vozidla křídlové dveře s těsnící gumou uzamykatelná Š x H x V Typ 525 x 440 x 800 GFS V Regal na lahve s chladivem pro uchycení lahví s chladicími prostředky 1 police z eloxovaného hliníku vč. protiskluzové podložky bočnice: ocelový plech, práškový lak barva: antracitově šedá (RAL 7016) fixování lahví upevňovacími popruhy s ráčnou Systémové rozměry Počet popruhů Typ 1025 x 340 x KR V 65

66 bott vario Odvětrávací elementy Odvětrání do podlahy vozidla - čtvercové pro odvětrání v podlahové části vozidla při transportu lahví se stlačeným plynem ocelový plech, pozink s plechem pro odvod vody a průduchem nutný otvor 130 x 130 Š x H x V () 164 x 164 x Odvětrání do podlahy vozidla - obdélníkové pro odvětrání v podlahové části vozidla při transportu lahví se stlačeným plynem odvětrávací mřížka z ušlechtilé oceli s plechem pro odvod vody a průduchem nutný otvor 250 x 72 Š x H x V () 280 x 122 x

67 Odvětrání do boku a střechy vozidla pro odvětrání ve stropní a boční části vozidla při transportu lahví se stlačeným plynem černý plast pro podélný otvor 76 x 216 bez omezení pro mytí vozidla v mycí lince Š x H x V () 205 x 355 x V 67

68 bott vario Okenní mřížky 68

69 Okenní mřížka na přepážku vozidla pro ochranu řidiče a spolujezdce ocelový plech, práškový lak barva: antracitově šedá (RAL 7016) velikost ok 25 Typ vozidla Citroën Jumpy, Fiat Scudo, Peugeot Expert V Citroën Jumper, Fiat Ducato, Peugeot Boxer V Nissan Primastar, Opel Vivaro, Renault Trafic V Mercedes-Benz Sprinter, VW Crafter V Mercedes-Benz Vito V Volkswagen T V Nissan Interstar, Opel Movano, Renault Master V Ford Transit Connect V Okenní mřížka na zadní dveře a zadní sklopné dveře zvýšení ochrany proti vloupání ochrana vozidla před poškozením způsobeným nákladem ocelový plech, práškový lak barva: antracitově šedá (RAL 7016) velikost ok 25 Typ vozidla Volkswagen Caddy, Caddy Maxi V Volkswagen T5 zadní sklopné dveře V další varianty dle poptávky 69

70 bott vario Zajištění nákladu Podložka pro zajištění nákladu pro podložení nákladu certifikována dle VDI-směrnice 2700 těžce hořlavá dle EN protismyková, tvarově stálá, pevná, nepropustná, odolná vůči oleji a mastnotě, pratelná do 60 barva: antracitově šedá (RAL 7016) vč. úložné schránky (160 x 45 x 160) Š x H x V () Počet podl. 152 x 152 x 4, V Ochranná podložka hran nákladu ochrana hran nákladu s otvory k protažení upevňovacích popruhů certifikována dle VDI-směrnice 2700 těžce hořlavá dle EN protismyková, tvarově stálá, pevná, nepropustná, odolná vůči oleji a mastnotě, pratelná do 60 barva: antracitově šedá (RAL 7016) vč. úložné schránky (160 x 45 x 160) Š x H x V () Počet podl. 152 x 152 x 4, V 70

71 Podložka pro zajištění nákladu pro podložení nákladu certifikována dle VDI-směrnice 2700 těžce hořlavá dle EN protismyková, tvarově stálá, pevná, nepropustná, odolná vůči oleji a mastnotě, pratelná do 60 barva: antracitově šedá (RAL 7016) vč. úložné schránky (114 x 114 x 500) Š x H x V () 620 x 820 x 4, V 1220 x 820 x 4, V 71

72 bott vario Zajištění nákladu Sada pro upevnění nákladu vč. popruhu s háky a svěrkou přidržovací lišta z přírodního hliníku výška 100, hloubka 45 se svěrkovým popruhem 2500 x 25 zatížení do 100 dan (kp) dotyková plocha osazena oděruodolnou chránící lištou Systémová šířka Typ 525 LS V 775 LS V 1025 LS V 1275 LS V Sada pro upevnění nákladu vč. popruhu s fitinkami a svěrkou přidržovací lišta: ocelový plech, práškový lak barva: antracitově šedá (RAL 7016) výška 100, hloubka 45 se svěrkovým popruhem 2500 x 25 zatížení do 100 dan (kp) dotyková plocha osazena oděruodolnou chránící lištou Systémová šířka Typ 525 LS V 775 LS V 1025 LS V 1275 LS V 72

73 Sada pro upevnění nákladu vč. popruhu s háky a ráčnou přidržovací lišta z přírodního hliníku výška 100, hloubka 45 s ráčnovým popruhem 2500 x 25 zatížení do 100 dan (kp) dotyková plocha osazena oděruodolnou chránící lištou Systémová šířka Typ 525 LS V 775 LS V 1025 LS V 1275 LS V Sada pro upevnění nákladu vč. popruhu s fitinkami a ráčnou přidržovací lišta: ocelový plech, práškový lak barva: antracitově šedá (RAL 7016) výška 100, hloubka 45 s ráčnovým popruhem 2500 x 25 zatížení do 100 dan (kp) dotyková plocha osazena oděruodolnou chránící lištou Systémová šířka Typ 525 LS V 775 LS V 1025 LS V 1275 LS V 73

74 bott vario Zajištění nákladu Hliníková upevňovací lišta pro poruhy s fitinkou šířka 65 rozteč rastru 25 Délka lišty V V V V bm* V *objednatelná v rastru 25 / max. délka 3000 Hliníková upevňovací lišta půlkulatá pro popruhy s fitinkou šířka 50 rozteč rastru 25 koncový uzávěr - ochranná funkce (volitelně) Délka lišty V V V V bm* V koncový uzávěr * objednatelná v rastru 25 / max. délka

75 Hliníková upevňovací lišta používá se pro zapuštění do přídavné podlahy vozidla šířka 60 rozteč rastru 25 Délka lišty V bm* V * objednatelná v rastru 25 / max. délka 3000 Hliníková upevňovací destička pro popruhy s fitinkou rozteč rastru 25 Š x H x V () 55 x 35 x Fitinka samostatná, bez popruhu určená pro hliníkové upevňovací lišty a upevňovací destičky zatížení do 400 dan (kp) Š x H x V () 45 x 25 x V 75

76 bott vario Zajištění nákladu Šroubová fitinka s hvězd. kolečkem vhodná pro hliníkové upevňovací lišty upínací rozsah 0-29 zatížení do 500 dan (kp) závit M8 Š x H x V () 45 x 25 x V Šroubová fitinka vhodná pro hliníkové upevňovací lišty upínací rozsah 0-17 zatížení do 500 dan (kp) závit M8 Š x H x V () 45 x 25 x V 76

77 Popruh s fitinkami a ráčnou antracitově šedý bott popruh vhodný pro upevňovací lišty šířka popruhu 25 zatížení do 300 dan (kp) Délka popruhu Pevný konec V V V V Popruh s fitinkami a svěrkou antracitově šedý bott popruh vhodný pro upevňovací lišty šířka popruhu 25 pevný konec 130 zatížení do 150 dan (kp) Délka popruhu Pevný konec V V V V 77

78 bott vario Zajištění nákladu Upevňovací lišta tyčinková s úchyty pro popruhy s plochými háky hliníková úchyty v rastru 100 dotyková plocha osazena oděruodolnou chránící lištou Délka lišty bm* *objednatelná v rastru 100 min. délka 200 / max. délka 3000 Upevňovací popruh se svěrkou antracitově šedý bott popruh šířka popruhu 25 zatížení do 220 dan (kp) Délka popruhu V V 78

79 Upevňovací popruh s háky a ráčnou antracitově šedý bott popruh pro upevňovací tyčinkovou lištu šířka popruhu 25 zatížení do 600 dan (kp) Délka popruhu Pevný konec V V V Upevňovací popruh s háky a svěrkou antracitově šedý bott popruh pro upevňovací tyčinkovou lištu šířka popruhu 25 zatížení do 300 dan (kp) Délka popruhu Pevný konec V V V 79

80 bott vario Zajištění nákladu Přidržovací lišta pro popruhy s uchycením hliníková rozteč rastru 50 Délka lišty bez upevňovacího materiálu bm* * objednatelná v rastru 50 / max. délka 3000 Upevňovací popruh s ráčnou antracitově šedý bott popruh pro přidržovací lišty šířka popruhu 50 zatížení do 600 dan (kp) Délka popruhu Pevný konec V V 80

81 Ochranná lišta s hliníkovým profilem hliníková lišta se vsazeným gumovým profilem Délka lišty bm* * max. délka 3000 Upevňovací popruh se svěrkou antracitově šedý bott popruh šířka popruhu 25 zatížení do 300 dan (kp) Délka popruhu Pevný konec V 81

82 bott vario Zajištění nákladu Upevňovací oka ocelový plech, pozink. pro zapuštění do přídavné podlahy vč. upevňovacího materiálu Š x H x V () Zatížení do dan (kp) 104 x 70 x V 145 x 100 x V Zátěžové oko ocelový plech pozink., s plastovým olemováním vč. upevňovacího materiálu zatížení do 200 dan (kp) Průměr V 82

83 Upevňovací popruh s háky a ráčnou antracitově šedý bott popruh univerzální háky pro upevňovací a zátěžová oka šířka popruhu 25 zatížení do 800 dan (kp) Délka popruhu Pevný konec V Upevňovací popruh s plastovými háky a svěrkou antracitově šedý bott popruh vhodný pro perfo děrované desky nebo díly s perfo děrováním Délka popruhu Pevný konec V 83

84 bott vario Zajištění nákladu Zajišťovací síť pro bezpečnou přepravu neskladného a objemného nákladu nylonová síť 3 testovaná dle VDI 2700, DIN-EN mnohostranné možnosti využití Typ Š x H Provedení LSNH x 730 ploché háky 4x svěrkový zámek LSNF x 730 fitinky 4x svěrkový zámek LSNH x 1500 ploché háky 4x svěrkový zámek LSNF x 1500 fitinky 4x svěrkový zámek LSNH x 1800 ploché háky 2x svěrkový zámek 2x ráčnový zámek Nastavitelná upínací tyč pro bezpečnou přepravu velkého nákladu jednoduše a rychle výsuvná 4 varianty s různým rozsahem nastavení Normovaná hodnota: blokovací síla BC x 4 = max. hmotnost nákladu pro bezpečnou přepravu Délka upínací tyče Blokovací síla BC dan (kp)

85 Perfo děrovaná deska na přepážku vozidla pro vytvoření vertikální úložné plochy na přepážce vozidla ocelový plech, práškový lak barva - antracitově šedá (RAL 7016) pro uchycení držáků a příslušenství z perfo programu vyobrazení s příslušenstvím (příslušenství není součástí dodávky) Š x H x V () Typ 1025 x 25 x 900 PP V Adaptérová lišta pro perfo desku pro upevnění perfo desky na přepážku vozidla ocelový plech, práškový lak barva: antracitově šedá (RAL 7016) Š x H x V () Určeno pro vozidla Typ 1450 x 40 x 42 Tranzit PPA V 1450 x 40 x 42 VW T5 PPA V 1450 x 40 x 42 MB Vito PPA V 1450 x 40 x 42 Vivaro, Trafic, Primastar PPA V 1450 x 40 x 42 MB Sprinter, VW Crafter PPA V 1450 x 40 x 42 Jumpy, Scudo, Expert PPA V 1450 x 40 x 42 Jumper, Ducato/Boxer PPA V 85

86 bott vario Zajištění nákladu Upínací jednotka komfortní, bezpečné upnutí kufrů různé velikosti k montáži mezi boční díly zajištění pákou možnost upínání vlevo i vpravo vhodné pro všechny systémové hloubky Š x H x V () Typ 775 x 302 x 228 SE V 1025 x 302 x 228 SE V 1275 x 302 x 228 SE V Vysokozátěžová výsuvná deska s upevňovacími body k montáži přímo na podlahu vozidla ergonomická nakládka i vykládka těžkých břemen a optimální přístup k nákladu deska pro uložení nákladu z plastu, protismyková aretace v zasunutém i vysunutém stavu se 4 připevňovacími destičkami pro popruhy s fitinkami nosnost 180 kg Š x H x V () Typ 525 x 775 x 96 SLA V 525 x 1040 x 96 SLA V 525 x 1275 x 96 SLA V 775 x 775 x 96 SLA V 775 x 1040 x 96 SLA V 900 x 900 x 96 SLA V 1025 x 775 x 96 SLA V 86

87 87

88 bott vario Příslušenství Držák na hadice hliníkový odlitek vč. upevňovacího materiálu Š x H x V () Typ 190 x 70 x 160 velikost x 100 x 210 velikost x 140 x 260 velikost x 190 x 310 velikost Kování sklápěcího stolu ocel pozink. pro vytvoření sklopné odkládací nebo pracovní plochy třístupňově nastavitelný sklon Š x H x V () Systémová hloubka Nosnost kg (na pár) 30 x 300 x x 400 x

89 Schránka eloxovaný hliník Š x H x V () Od hloubky Typ 215 x 85 x EH V 320 x 85 x EH V 175 x 93 x EH V 114 x 114 x EH V 76 x 76 x EH V 256 x 300 x EH V 89

90 bott vario Příslušenství Box na 2 pořadače určeno pro 2 pořadače A4 eloxovaný hliník Š x H x V Určeno pro Typ 163 x 311 x pořadače šířky 80 OF V Box na 6 pořadačů určeno pro 6 pořadačů A4 eloxovaný hliník dělící stěny (volitelně) Š x H x V Určeno pro Typ 496 x 311 x pořadačů Š 80 OF V 284 x 218 x 16 box OF-2 2 dělící stěny V Box na 1 kanystr KF-1 KF-2 určeno pro 5 l plastový kanystr nebo 10 l, příp. 20 l ocelový kanystr KF-1 eloxovaný hliník KF-2 ocelový plech, práškový lak RAL 7016 vč. svěrkového popruhu pro zajištění kanystru při jízdě Š x H x V () Určeno pro Typ 163 x 311 x 215 pro 1 ks 5 l kanystru KF V 173 x 342 x 243 pro 1 ks 10 l / 20 l kanystru KF V 90

91 Box na 3 kanystry určeno pro 10 l, příp. 20 l ocelové kanystry ocelový plech, práškový lak RAL 7016 vč. svěrkového popruhu pro zajištění kanystrů při jízdě Š x H x V () Určeno pro Typ 518 x 342 x 243 pro 3 ks 10 l / 20 l kanystrů KF V Odkládací vana hliníková nepropustně svařená vč. upevňovací lišty a ráčnového popruhu výška vany vpředu 50, vzadu 100 Š x H x V () Typ 775 x 440 x 100 WG V 1025 x 440 x 100 WG V 1275 x 440 x 100 WG V 91

92 bott vario Příslušenství Výstražný kužel skládací s blikajícím a stálým světlem podstavec 280 x 280 vč. vaku na uložení Výška Výstražný maják napětí 12 V se spirálovým kabelem 3 m 12V zástrčkou vč. magnetického držáku Ø x V W 129 x V 92

93 Hasicí přístroj práškový se zajištěním proti neúmyslnému spuštění 2 kg vysoce výkonný práškový hasicí přístroj akční rádius cca 4 m obslužný jednou rukou vč. držáku manometr s ukazatelem tlaku Typ Hasicí přístroj práškový ABC-EN Hasicí přístroj práškový se zajištěním proti neúmyslnému spuštění 6 kg vysoce výkonný práškový hasicí přístroj vč. držáku s bombičkou stlačeného plynu CO2 Typ Hasicí přístroj práškový ABC-EN

94 bott vario Příslušenství Odkládací box k montáži do prostoru mezi sedadly v kabině 3-dílný, na lahve, dokumenty atd. hliníkový Systémová hloubka Š x H x V () 450 x 220 x V 450 x 340 x V Závěsná registratura vhodná pro zásuvky o systémových rozměrech 525 x 440 / 540 x 425 závěsný registr ocel, práškový lak RAL 9006 pro uložení závěsných desek A4 vč. upevňovacího materiálu vhodné pro zásuvky výšky 300 Š x H x V () Typ 424 x 336 x 245 HRSL V 94

95 Věšák na oblečení skládá se ze 2 plastových držáků, ocelové trubky potažené plastem a 4 háčků černý / háčky pozink. vč. upevňovacího materiálu Š x H x V () Typ 457 x 26 x 55 KH V CarOffice úložný box vč. sklápěcí a protiskluzové psací podložky k upevnění na sedadlo spolujezdce bezpečnostním pásem s různými úložnými přihrádkami vč. vyjímatelného boxu na drobné díly Š x H x V 665 x 370 x V 95

96 bott vario Příslušenství Držák pro vario Case vhodný pro vario Case vel. M eloxovaný hliník vč. upevňovacího materiálu rozsah dodávky - bez kufru vario Case Určeno pro Typ Š x H x V () 95 x 334 x 475 variocase-03 HVCA V 95 x 409 x 475 variocase-04 HVCA V 96

97 Držák pro vario Sort držák - eloxovaný hliník vč. plastového kufru vario Sort VSO-03-SB-15 vč. upevňovacího materiálu členění kufru viz strana 123 a další Š x H x V () 362 x 61 x V 97

98 bott vario Osvětlení a příslušenství elektro LED svítidlo 12 V moderní LED technologie pro venkovní použití úhel rozptylu 90 ochrana IP 67 příkon 1,1 A otočné a sklopné Světelný tok (lm=lumen) Š x H x V x 43 x V LED svítidlo 12 V s pohybovým čidlem moderní LED technologie úhel rozptylu 120 příkon 0,6 A plastové pouzdro pohybové čidlo, akční rádius 5 Světelný tok (lm=lumen) Ø x V x V 98

99 LED svítidlo 12 V moderní LED technologie s vypínačem úhel rozptylu 160 příkon 0,6 A plastové pouzdro Světelný tok (lm=lumen) Š x H x V x 32 x V LED svítidlo 12 V moderní LED technologie úhel rozptylu 180 příkon při 130 lm - 0,18 A příkon při 260 lm - 0,36 A ochrana IP 67 vč. upevňovacího klipu Světelný tok (lm=lumen) Š x H x V x 18 x V x 18 x V 99
