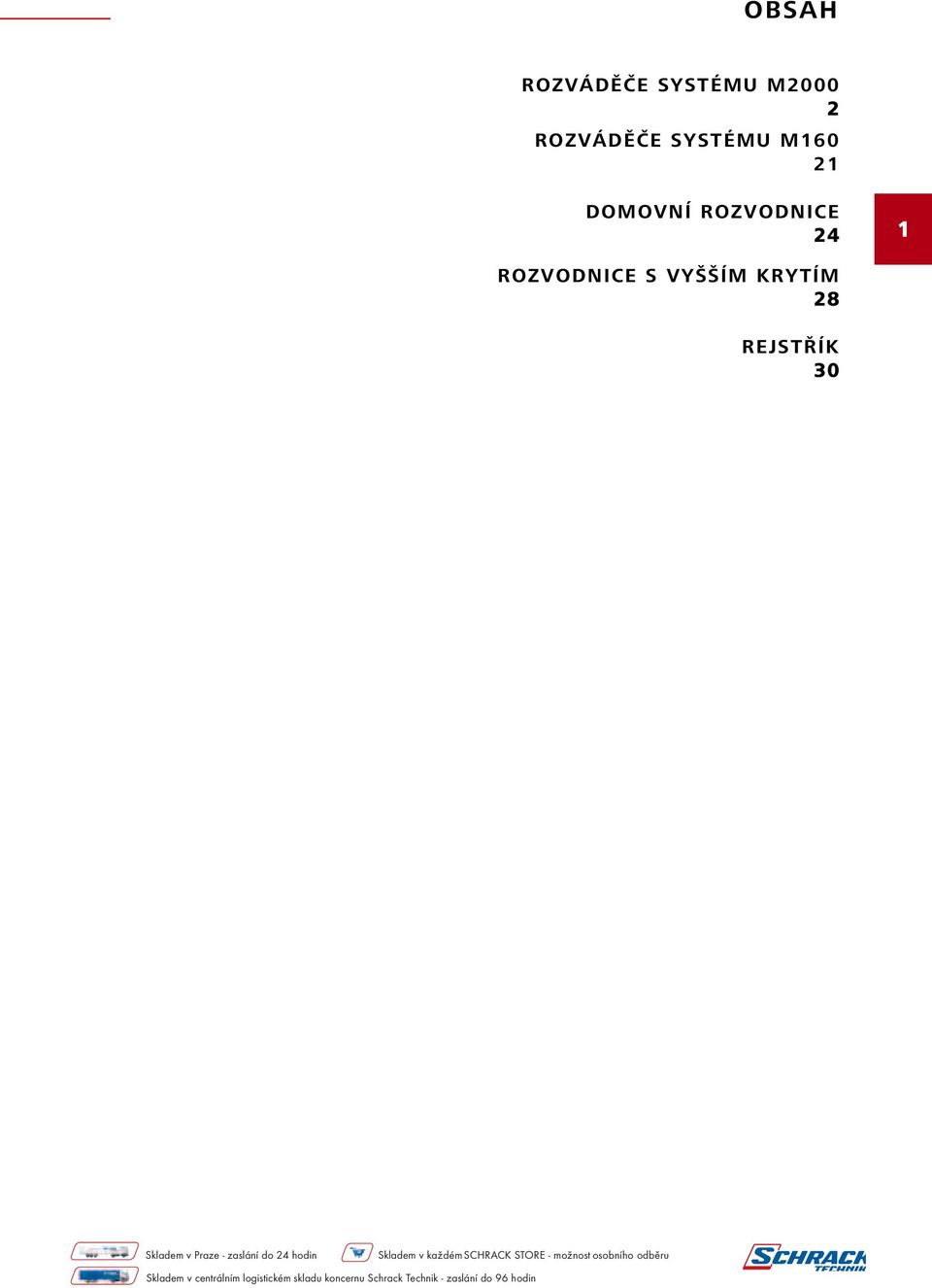

2 OBSAH ROZVÁDĚČE SYSTÉMU M ROZVÁDĚČE SYSTÉMU M DOMOVNÍ ROZVODNICE 24 1 ROZVODNICE S VYŠŠÍM KRYTÍM 28 REJSTŘÍK 30

3 ROZVÁDĚČE SYSTÉMU M w POPIS STAVEBNICOVÉHO SYSTÉMU: Modulová stavebnice oceloplechových rozváděčů stabilní konstrukce Volitelné zapuštěné nebo nástěnné provedení Optimální osazení díky nízkému zapuštěnému rámu Od nástěnného rámu rozměru 3A39 možná hloubka 300 mm Možnost provedení až trojřadého elektroměrového rozváděče pro 16 elektroměrů Krycí panely plastové s uzávěry umožňujícími rychlou montáž pro zákryt přístrojů s výškou 45 mm Možnost upevnění DIN - lišty v 6ti rozdílných hloubkách Volba otevírání dveří levostranné nebo pravostranné Možnost až 12 elektroměrových desek U provedení od velikosti A-21 otvor pro přívodní kabely včetně zákrytu Bez PE a N svorkovnice Rozváděč z fosfátovaného, práškově lakovaného plechu Barva: RAL 7035 Krytí IP 30, IP 43 po vybavení stříškou u zapuštěného provedení Jmenovité napětí 400 V AC /50 Hz Požární odolnost EI/EW na vyžádání Dveře standardně se zámkem ve tvaru vnitřního čtyřhranu 6 mm. Na přání cylindrická vložka - za příplatek Jednotková šířka přístroje 1 TE =17,5 mm Standardní elektroměrová deska: 370x210x15 mm Označení rozváděčů vychází z počtu elektroměrových desek v řadě vedle sebe: např. 1U.., 2U.., 3U.., 4U.. Poznámka: Rozváděče jsou dodávány ve dvou částech - rám s dveřmi a montážní konstrukce se zákrytovými panely. Rozváděče M2000 je možné od šířky 2A(2U) dodat v protipožární úpravě s následující klasifikací: Nástěnné provedení: EI 45 DP1-S nebo EW 60 DP1 Zapuštěné provedení: EI 30DP1-S nebo EW 60 DP1 Příklad objednávky: - elektroměrový rozváděč jednořadý, zapuštěný 2U-18, standardní provedení: rám IL konstrukce IL elektroměrový rozváděč jednořadý, zapuštěný 2U-18, provedení v protipožární úpravě EI 30 DP1-S: rám IL CSEI2U18 + konstrukce IL125218

4 ROZVÁDĚČE SYSTÉMU M2000 w PROTIPOŽÁRNÍ ÚPRAVA I. ROZVÁDĚČOVÉ SKŘÍNĚ M2000/3000 SCHRACK TECHNICKÝ POPIS PROVEDENÍ EW: 1. PROVEDENÍ PRO ZAPUŠTĚNOU MONTÁŽ ( V E S T A V N É ) TYP U: Oceloplechový rám s dveřmi, otevřený Materiál rámu: ocelový plech tl.1 mm Materiál dveří: ocelový plech tl.1 mm Doplnění standardního provedení: lišta dveří*, ocelový zámek 4hr, držáky závěsů, závěs připevněný do středu dveří. 2. PROVEDENÍ PRO POVRCHOVOU MONTÁŽ ( N Á S T Ě N N É ) TYP A: Oceloplechový rám s dveřmi, polouzavřený Materiál skříně: ocelový plech tl.1mm Materiál dveří: ocelový plech tl.1mm Doplnění standardního provedení: lišta dveří*, ocelový zámek 4hr, držáky závěsů, závěs připevněný do středu dveří. * platí pro provedení 28 a vyšší rozměry II. ROZVÁDĚČOVÉ SKŘÍNĚ M2000/3000 SCHRACK TECHNICKÝ POPIS PROVEDENÍ EI-S: 1. PROVEDENÍ PRO ZAPUŠTĚNOU MONTÁŽ ( V E S T A V N É ) TYP U: Oceloplechový rám s dveřmi, otevřený Materiál rámu: ocelový plech tl.1mm Materiál dveří: ocelový plech tl.1mm Doplnění standardního provedení: Stejné jako pro EW s výjimkou středního závěsu dveří. Izolace dveří: Celý prostor dveří je vyložen tepelně izolačními deskami PROMAXON, tl. 18 mm a ty jsou z vnitřní strany překryty deskou PROMATECT, tl. 8 mm. Středový profil u dvoukřídlého provedení je z vnitřní strany překryt deskou PRO- MATECT, tl. 8 mm. Po obvodě rámu je ve spáře dveří nalepená zpěňující páska PROMASEAL - PL. KOUŘOTĚSNÁ ÚPRAVA: Ze tří stran je do drážky vtlačeno těsnění a na straně pantů nasazeno na hranu osazení rámu. 2. PROVEDENÍ PRO POVRCHOVOU MONTÁŽ (NÁSTĚNNÉ) TYP A: Oceloplechový rám s dveřmi, polouzavřený Materiál skříně: ocelový plech tl.1mm Materiál dveří: ocelový plech tl.1mm Doplnění standardního provedení a úprava dveří stejná jako u provedení U pro EI-S. ÚPRAVA SKŘÍNĚ: Skříň je v celé ploše vyložena deskami PROMATECT, tl. 20 mm s výjimkou zadní stěny. Desky jsou lepeny pomocí tmelu Promat - SYSTEMGLAS. KOUŘOTĚSNÁ ÚPRAVA: Ze tří stran je do drážky vtlačeno těsnění a na straně pantů nasazeno na hranu osazení rámu. 3 PROTIPOžÁRNÍ ÚPRAVA ROZVÁDĚČŮ M MONTÁŽNÍ NÁVOD MONTÁŽ ROZVÁDĚČŮ M2000 V ZAPUŠTĚNÉM PROVEDENÍ (U) Rozvaděče se dodávají ve dvou provedeních protipožární úpravy a to EW 60 DP1 a EI 2 30 DP1-S m (EI 1 15 DP1-S m ). Rozvaděč se montuje standardně obezděním zdivem. Přední hrana rozvaděče se osazuje, tak aby lícovala zároveň s omítkou. Pozornost je třeba věnovat řádnému vyplnění prostoru rámu zdivem tak, aby nevznikaly mezery mezi rámem a zdivem, rozvaděč byl řádně mechanicky fixován a aby bylo zajištěno kritérium Suprovedení EI S. Při montáži, nebo při manipulaci s rozvaděči v provedení EI je nutné brát v úvahu zvýšenou hmotnost rámu s dveřmi a mechanické vlastnosti izolačního materiálu, tak aby nedošlo k rozlámaní izolační vrstvy vyložení dveří. Až do doby osazení rámu do zdi se doporučuje převoz a mani-pulace s rámy ve vodorovné poloze na pevné podložce vhodných rozměrů (paleta atd.). V zájmu dodržení vlastností definovaných certifikátem je nepřípustné vyjímat dveře z rámu, snímat nebo upravovat izolační desky, snímat těsnění dveří, nebo provádět jakékoliv zásahy nebo změny do konstrukce rámu a dveří rozváděče. MONTÁŽ ROZVÁDĚČŮ M2000 V POVRCHOVÉM PROVEDENÍ (A) Rozvaděče se dodávají ve dvou provedeních protipožární úpravy a to EW 60 DP1 a EI 1 45 D1-S m (EI 2 45 D1-S m ). Rozvaděč se montuje standardně přisazením na stěnu a upev - něním čtyřmi ocelovými hmoždinkami o minimálním průměru 8 mm a minimální délky 80 mm. Při montáži do méně únosného zdiva je nutné zhodnotit délku hmoždinek, zvláště u větších rozměrů rozvaděčů v provedení EI-S, případně zvolit příslušně delší. U provedení EI-S je nutné zatmelení rozvaděče po obvodě pomocí tmelu Promaseal Mastic tak, aby bylo zajištěno kritérium S. Při montáži, nebo při manipulaci s rozvaděči v provedení EI je nutné brát v úvahu zvýšenou hmotnost rámu s dveřmi a mechanické vlastnosti izolačního materiálu, tak aby nedošlo k rozlámaní izolační vrstvy vyložení dveří a rámu. Až do doby osazení rámu na zeď se doporučuje převoz a manipulace s rámy ve vodorovné poloze na pevné podložce vhodných rozměrů (paleta atd.). V zájmu dodržení vlastností definovaných certifikátem je nepřípustné vyjímat dveře z rámu, snímat nebo upravovat izolační desky, snímat těsnění dveří, nebo provádět jakékoliv zásahy nebo změny do konstrukce rámu a dveří rozváděče.

5 ROZVÁDĚČE SYSTÉMU M2000 Nástěnné Zapuštěné Shodná montážní provedení: provedení: konstrukce elektroměrový elektroměrový pro povrchové nebo instalační nebo instalační i zapuštěné rozváděč rozváděč provedení 4 IL10811F IL19044F IL14411F U nástěnného provedení od velikosti A-21 otvor pro přívodní kabely včetně zakrytování Montážní konstrukce snadno vyjímatelná uvolněním 2 šroubů, sériově osazena DIN-lištami, zákrytovými panely a elektroměrovými vanami dle přání zákazníka Dodávka odděleně rám a montážní konstrukce s panely. Modul ukázka sestavy - montáž sestavy bez přístrojů provádí firma SCHRACK M2000_I1 M2000_I2 Uchycení DIN - lišt Osazení elektroměrové vany. Připevnění montážního panelu, a montáž elektroměrové desky do vany. Výklopný rám - uchycení. montáž dveří a zámku. M2000_I3

6 ROZVÁDĚČE SYSTÉMU M2000 / INSTALAČNÍ ROZVÁDĚČE Počet elektroměrů Počet modulů TE Vnější rozměr Počet děr v postranici Počet řad přístrojů Osazovací rozměr U Hloubka U/16 250/ / / mm krycí panel pro přístroje / plný (3 otvory) A nástěnné provedení 184 mm krycí panel pro přístroje / plný (4 otvory) U zapuštěné provedení

7 ROZVÁDĚČE SYSTÉMU M2000 / ELEKTROMĚROVÉ ROZVÁDĚČE JEDNOŘADÉ Počet elektroměrů Počet modulů TE Počet děr v postranici Počet řad přístrojů Vnější rozměr Osazovací rozměr Hloubka * * Wh 1U/ U/ mm krycí panel pro přístroje / plný (3 otvory) A nástěnné provedení 184 mm krycí panel pro přístroje / plný (4 otvory) U zapuštěné provedení místo pro jeden elektroměr (9 otvorů) * pro 1U13: vnější rozměr 396 mm, osazovací rozměr 345 mm

8 ROZVÁDĚČE SYSTÉMU M2000 / ELEKTROMĚROVÉ ROZVÁDĚČE DVOUŘADÉ Počet děr v postranici Počet řad přístrojů Počet elektroměrů Počet modulů TE Vnější rozměr Osazovací rozměr U Hloubka 7 250/ / / mm krycí panel pro přístroje / plný (3 otvory) A nástěnné provedení 184 mm krycí panel pro přístroje / plný (4 otvory) U zapuštěné provedení místo pro jeden elektroměr (9 otvorů)

9 ROZVÁDĚČE SYSTÉMU M2000 / ELEKTROMĚROVÉ ROZVÁDĚČE TŘÍŘADÉ Počet elektroměrů Počet modulů TE Počet děr v postranici Počet řad přístrojů Vnější rozměr Osazovací rozměr U Hloubka 8 250/ / / mm krycí panel pro přístroje / plný (3 otvory) A nástěnné provedení 184 mm krycí panel pro přístroje / plný (4 otvory) U zapuštěné provedení místo pro jeden elektroměr (9 otvorů)

10 ROZVÁDĚČE SYSTÉMU M2000 / MONTÁŽNÍ KONSTRUKCE w KONSTRUKCE PRO NÁSTĚNNÉ I ZAPUŠTĚNÉ PROVEDENÍ SYSTÉMU M2000 PGR 4190 Montážní konstrukce pro: Elektroměrové rozváděče jedna řada dvě řady tři řady elektroměrů elektroměrů elektroměrů Instalační rozváděče 9 typ panely plast 1) panely plast 1) panely plast 1) panely plast 1) 1/7 IL /12 IL IL /13 IL /16 IL IL /18 IL IL /21 IL IL IL /24 IL IL IL /28 IL IL IL /7 IL /12 IL IL /16 IL IL /18 IL IL /21 IL IL IL /24 IL IL IL /28 IL IL IL /33 IL IL IL IL /39 IL IL IL IL /42 IL IL IL IL /45 IL IL IL IL /12 IL IL /18 IL IL /21 IL IL IL /24 IL IL IL /28 IL IL IL /33 IL IL IL IL /39 IL IL IL IL /42 IL IL IL IL /45 IL IL IL IL /12 IL IL /18 IL IL /21 IL IL IL /24 IL IL IL /28 IL IL IL /33 IL IL IL IL /39 IL IL IL IL /42 IL IL IL IL /45 IL IL IL IL /24 IL IL IL /28 IL IL IL /33 IL IL IL IL /39 IL IL IL IL /42 IL IL IL IL /45 IL IL IL IL Příklad objednávky: - instalační rozváděč zapuštěný 2U-18: rám IL konstrukce IL elektroměrový rozváděč zapuštěný 2U-18: rám IL konstrukce IL125218

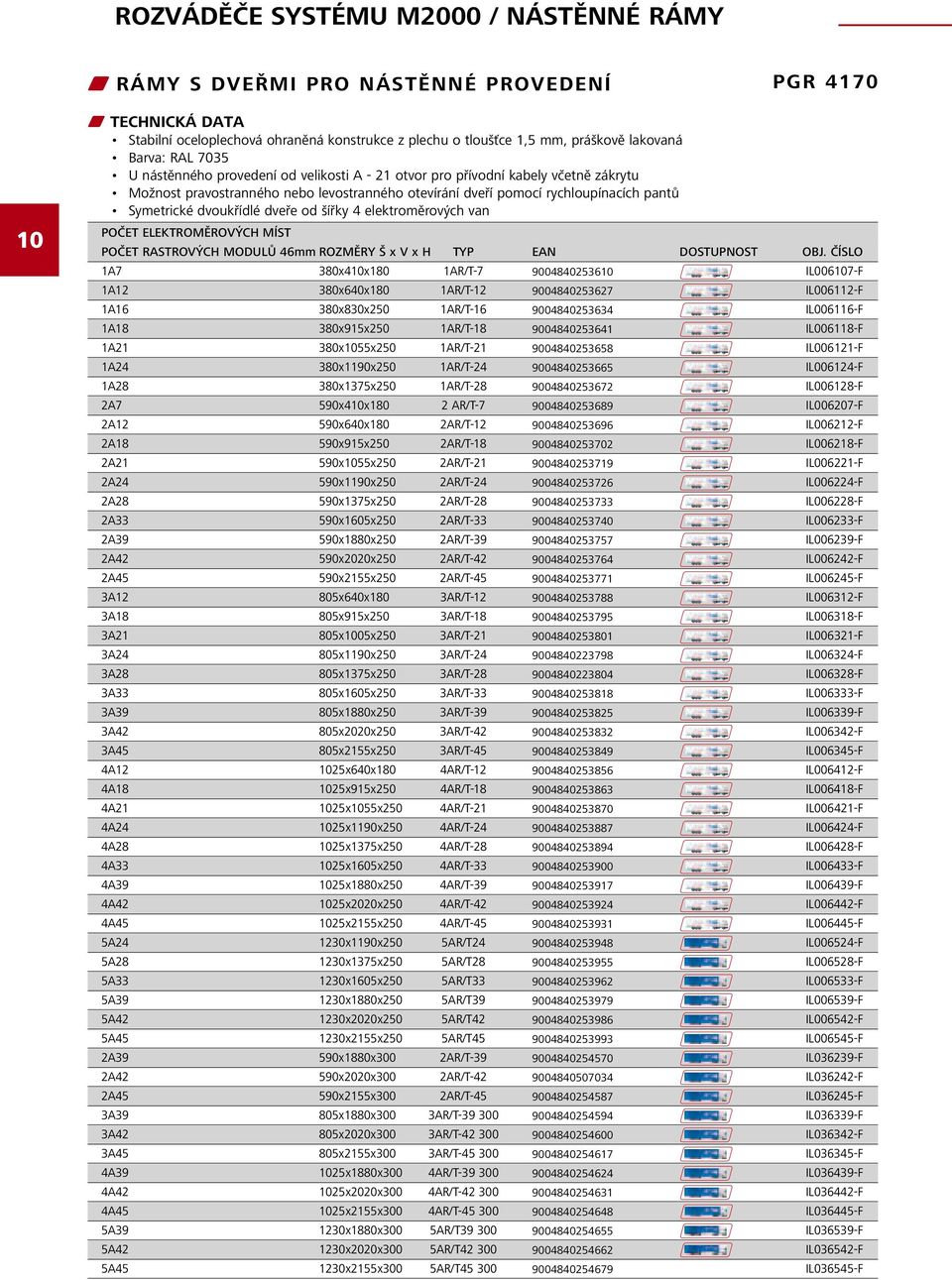

11 ROZVÁDĚČE SYSTÉMU M2000 / NÁSTĚNNÉ RÁMY w RÁMY S DVEŘMI PRO NÁSTĚNNÉ PROVEDENÍ PGR Stabilní oceloplechová ohraněná konstrukce z plechu o tloušťce 1,5 mm, práškově lakovaná Barva: RAL 7035 U nástěnného provedení od velikosti A - 21 otvor pro přívodní kabely včetně zákrytu Možnost pravostranného nebo levostranného otevírání dveří pomocí rychloupínacích pantů Symetrické dvoukřídlé dveře od šířky 4 elektroměrových van POČET ELEKTROMĚROVÝCH MÍST POČET RASTROVÝCH MODULŮ 46mm ROZMĚRY Š x V xh TYP EAN DOSTUPNOST OBJ. ČÍSLO 1A7 380x410x180 1AR/T IL F 1A12 380x640x180 1AR/T IL F 1A16 380x830x250 1AR/T IL F 1A18 380x915x250 1AR/T IL F 1A21 380x1055x250 1AR/T IL F 1A24 380x1190x250 1AR/T IL F 1A28 380x1375x250 1AR/T IL F 2A7 590x410x180 2 AR/T IL F 2A12 590x640x180 2AR/T IL F 2A18 590x915x250 2AR/T IL F 2A21 590x1055x250 2AR/T IL F 2A24 590x1190x250 2AR/T IL F 2A28 590x1375x250 2AR/T IL F 2A33 590x1605x250 2AR/T IL F 2A39 590x1880x250 2AR/T IL F 2A42 590x2020x250 2AR/T IL F 2A45 590x2155x250 2AR/T IL F 3A12 805x640x180 3AR/T IL F 3A18 805x915x250 3AR/T IL F 3A21 805x1005x250 3AR/T IL F 3A24 805x1190x250 3AR/T IL F 3A28 805x1375x250 3AR/T IL F 3A33 805x1605x250 3AR/T IL F 3A39 805x1880x250 3AR/T IL F 3A42 805x2020x250 3AR/T IL F 3A45 805x2155x250 3AR/T IL F 4A x640x180 4AR/T IL F 4A x915x250 4AR/T IL F 4A x1055x250 4AR/T IL F 4A x1190x250 4AR/T IL F 4A x1375x250 4AR/T IL F 4A x1605x250 4AR/T IL F 4A x1880x250 4AR/T IL F 4A x2020x250 4AR/T IL F 4A x2155x250 4AR/T IL F 5A x1190x250 5AR/T IL F 5A x1375x250 5AR/T IL F 5A x1605x250 5AR/T IL F 5A x1880x250 5AR/T IL F 5A x2020x250 5AR/T IL F 5A x2155x250 5AR/T IL F 2A39 590x1880x300 2AR/T IL F 2A42 590x2020x300 2AR/T IL F 2A45 590x2155x300 2AR/T IL F 3A39 805x1880x300 3AR/T IL F 3A42 805x2020x300 3AR/T IL F 3A45 805x2155x300 3AR/T IL F 4A x1880x300 4AR/T IL F 4A x2020x300 4AR/T IL F 4A x2155x300 4AR/T IL F 5A x1880x300 5AR/T IL F 5A x2020x300 5AR/T IL F 5A x2155x300 5AR/T IL F

12 ROZVÁDĚČE SYSTÉMU M2000 / ZAPUŠTĚNÉ RÁMY w RÁMY S DVEŘMI PRO ZAPUŠTĚNÉ PROVEDENÍ PGR 4190 Stabilní oceloplechová ohraněná konstrukce z ocelového plechu o tloušťce 1,5 mm, práškově lakovaná Barva: RAL 9015 Více možností pro uzemnění Optimální osazení díky nízkému zapuštěnému rámu Kotevní úchyty k přichycení do niky nebo zdi Možnost pravostranného nebo levostranného otevírání dveří pomocí rychloupínacích pantů Jednokřídlé dveře do šířky 3 elektroměrových van Symetrické dvoukřídlé dveře u šířky 4 elektroměrových van 11 POČET ELEKTROMĚROVÝCH MÍST/ POČET RASTROVÝCH MODULŮ 46mm ROZMĚRY Š x V xh TYP EAN DOSTUPNOST OBJ. ČÍSLO 1U7 380x410x87 1UR/T IL F 1U12 380x640x87 1UR/T IL F 1U13 396x690x87 1UR/T-13 IL F 1U16 380x830x87 1UR/T IL F 1U18 380x915x87 1UR/T IL F 1U21 380x1055x87 1UR/T IL F 1U24 380x1190x87 1UR/T IL F 1U28 380x1375x87 1UR/T IL F 2U7 590x410x87 2UR/T IL F 2U12 590x640x87 2UR/T IL F 2U16 590x830x87 2UR/T-16 IL B 2U18 590x915x87 2UR/T IL F 2U21 590x1055x87 2UR/T IL F 2U24 590x1190x87 2UR/T IL F 2U28 590x1375x87 2UR/T IL F 2U33 590x1605x87 2UR/T IL F 2U39 590x1880x87 2UR/T IL F 2U42 590x2020x87 2UR/T IL F 2U45 590x2155x87 2UR/T IL F 3U12 805x640x87 3UR/T IL F 3U18 805x915x87 3UR/T IL F 3U21 805x1055x87 3UR/T IL F 3U24 805x1190x87 3UR/T IL F 3U28 805x1375x87 3UR/T IL F 3U33 805x1605x87 3UR/T IL F 3U39 805x1880x87 3UR/T IL F 3U42 805x2020x87 3UR/T IL F 3U45 805x2155x87 3UR/T IL F 4U x640x87 4UR/T IL F 4U x915x87 4UR/T IL F 4U x1055x87 4UR/T IL F 4U x1190x87 4UR/T IL F 4U x1375x87 4UR/T IL F 4U x1605x87 4UR/T IL F 4U x1880x87 4UR/T IL F 4U x2020x87 4UR/T IL F 4U x2155x87 4UR/T IL F 5U x1190x87 5UR/T IL F 5U x1375x87 5UR/T IL F 5U x1605x87 5UR/T IL F 5U x1880x87 5UR/T IL F 5U x2020x87 5UR/T IL F 5U x2155x87 5UR/T IL F

13 ROZVÁDĚČE SYSTÉMU M2000 / MONTÁŽNÍ VANY DO STĚNY w MONTÁŽNÍ VANY DO STĚNY Pozinkovaný plech tlouštky 1 mm Vyztužovací profily brání deformaci bočních stěn Po obvodě prostřižené otvory pro vylomení, v místech pro vstup kabelů Příprava pro vložení zapuštěného rámu na úroveň omítky 12 POČET ELEKTROMĚROVÝCH MÍST VEDLE SEBE EAN DOSTUPNOST OBJ. ČÍSLO Vana zapuštěná 1MW IL F-F Vana zapuštěná 1MW IL F-F Vana zapuštěná 1MW IL F Vana zapuštěná 1MW IL F Vana zapuštěná 1MW IL F Vana zapuštěná 1MW IL F Vana zapuštěná 1MW IL F Vana zapuštěná 2MW IL F Vana zapuštěná 2MW IL F Vana zapuštěná 2MW IL F Vana zapuštěná 2MW IL F Vana zapuštěná 2MW IL F Vana zapuštěná 2MW IL F Vana zapuštěná 2MW IL F Vana zapuštěná 2MW IL F Vana zapuštěná 2MW IL F Vana zapuštěná 2MW IL F Vana zapuštěná 3MW IL F Vana zapuštěná 3MW IL F Vana zapuštěná 3MW IL F Vana zapuštěná 3MW IL F Vana zapuštěná 3MW IL F Vana zapuštěná 3MW IL F Vana zapuštěná 3MW IL F Vana zapuštěná 3MW IL F Vana zapuštěná 3MW IL F Vana zapuštěná 4MW IL F Vana zapuštěná 4MW IL F Vana zapuštěná 4MW IL F Vana zapuštěná 4MW IL F Vana zapuštěná 4MW IL F Vana zapuštěná 4MW IL F Vana zapuštěná 4MW IL F Vana zapuštěná 4MW IL F Vana zapuštěná 5MW IL F Vana zapuštěná 5MW IL F Vana zapuštěná 5MW IL F Vana zapuštěná 5MW IL F Vana zapuštěná 5MW IL F Vana zapuštěná 5MW IL F

14 ROZVÁDĚČE SYSTÉMU M2000 / PROTIPOŽÁRNÍ ÚPRAVY w PROTIPOŽÁRNÍ ÚPRAVY EW Úprava shodná pro nástěnné i zapuštěné provedení NÁŠTĚNNÝ RÁM ZAPUŠ. RÁM ROZMĚR OBJ. ČÍSLO IL IL /7 CSEW1D1Z IL IL /12 CSEW1D1Z IL /13 CSEW1D1Z IL IL /16 CSEW1D1Z IL IL /18 CSEW1D1Z IL IL /21 CSEW1D1Z IL IL /24 CSEW1D1Z IL IL /28 CSEW1D2Z IL IL /7 CSEW1D1Z IL IL /12 CSEW1D1Z IL IL /16 CSEW1D1Z IL IL /18 CSEW1D1Z IL IL /21 CSEW1D1Z IL IL /24 CSEW1D1Z IL IL /28 CSEW1D2Z IL IL /33 CSEW1D2Z IL IL /39 CSEW1D2Z IL IL /42 CSEW1D2Z IL IL /45 CSEW1D2Z IL IL /12 CSEW1D1Z IL IL /18 CSEW1D1Z IL IL /21 CSEW1D1Z IL IL /24 CSEW1D1Z IL IL /28 CSEW1D2Z IL IL /33 CSEW1D2Z IL IL /39 CSEW1D2Z IL IL /42 CSEW1D2Z IL IL /45 CSEW1D2Z IL IL /12 CSEW2D1Z IL IL /18 CSEW2D1Z IL IL /21 CSEW2D1Z IL IL /24 CSEW2D1Z IL IL /28 CSEW2D2Z IL IL /33 CSEW2D2Z IL IL /39 CSEW2D2Z IL IL /42 CSEW2D2Z IL IL /45 CSEW2D2Z w PROTIPOŽÁRNÍ ÚPRAVY EI POPIS OBJ. ČÍSLO Protipožární úprava EI45,1A07 CSEI1A07 Protipožární úprava EI45,1A12 CSEI1A12 Protipožární úprava EI45,1A16 CSEI1A16 Protipožární úprava EI45,1A18 CSEI1A18 Protipožární úprava EI45,1A21 CSEI1A21 Protipožární úprava EI45,1A24 CSEI1A24 Protipožární úprava EI45,1A28 CSEI1A28 Protipožární úprava EI30,1U07 CSEI1U07 Protipožární úprava EI30,1U12 CSEI1U12 Protipožární úprava EI30,1U13 CSEI1U13 Protipožární úprava EI30,1U16 CSEI1U16 Protipožární úprava EI30,1U18 CSEI1U18 Protipožární úprava EI30,1U21 CSEI1U21 Protipožární úprava EI30,1U24 CSEI1U24 Protipožární úprava EI30,1U28 CSEI1U28 Protipožární úprava EI30,1U42 CSEI1U42 Protipožární úprava EI45,2A07 CSEI2A07 POPIS Protipožární úprava EI45,2A12 Protipožární úprava EI30,2A16 Protipožární úprava EI45,2A18 Protipožární úprava EI45,2A21 Protipožární úprava EI45,2A24 Protipožární úprava EI45,2A28 Protipožární úprava EI45,2A33 Protipožární úprava EI45,2A39 Protipožární úprava EI45,2A42 Protipožární úprava EI45,2A45 Protipožární úprava EI30,2U07 Protipožární úprava EI30,2U12 Protipožární úprava EI30,2U16 Protipožární úprava EI30,2U18 Protipožární úprava EI30,2U21 Protipožární úprava EI30,2U24 Protipožární úprava EI30,2U28 Protipožární úprava EI30,2U33 Protipožární úprava EI30,2U39 Protipožární úprava EI30,2U42 Protipožární úprava EI30,2U45 Protipožární úprava EI45,3A12 Protipožární úprava EI45,3A18 Protipožární úprava EI45,3A21 Protipožární úprava EI45,3A24 Protipožární úprava EI45,3A28 Protipožární úprava EI45,3A33 Protipožární úprava EI45,3A39 Protipožární úprava EI45,3A42 Protipožární úprava EI45,3A45 Protipožární úprava EI30,3U12 Protipožární úprava EI30,3U18 Protipožární úprava EI30,3U21 Protipožární úprava EI30,3U24 Protipožární úprava EI30,3U28 Protipožární úprava EI30,3U33 Protipožární úprava EI30,3U39 Protipožární úprava EI30,3U42 Protipožární úprava EI30,3U45 Protipožární úprava EI45,4A12 Protipožární úprava EI45,4A18 Protipožární úprava EI45,4A21 Protipožární úprava EI45,4A24 Protipožární úprava EI45,4A28 Protipožární úprava EI45,4A33 Protipožární úprava EI45,4A39 Protipožární úprava EI45,4A42 Protipožární úprava EI45,4A45 Protipožární úprava EI30,4U12 Protipožární úprava EI30,4U18 Protipožární úprava EI30,4U21 Protipožární úprava EI30,4U24 Protipožární úprava EI30,4U28 Protipožární úprava EI30,4U33 Protipožární úprava EI30,4U39 Protipožární úprava EI30,4U42 Protipožární úprava EI30,4U45 OBJ. ČÍSLO CSEI2A12 CSEI2A16 CSEI2A18 CSEI2A21 CSEI2A24 CSEI2A28 CSEI2A3 CSEI2A39 CSEI2A42 CSEI2A45 CSEI2U07 CSEI2U12 CSEI2U16 CSEI2U18 CSEI2U21 CSEI2U24 CSEI2U28 CSEI2U33 CSEI2U39 CSEI2U42 CSEI2U45 CSEI3A12 CSEI3A18 CSEI3A21 CSEI3A24 CSEI3A28 CSEI3A33 CSEI3A39 CSEI3A42 CSEI3A45 CSEI3U12 CSEI3U18 CSEI3U21 CSEI3U24 CSEI3U28 CSEI3U33 CSEI3U39 CSEI3U42 CSEI3U45 CSEI4A12 CSEI4A18 CSEI4A21 CSEI4A24 CSEI4A28 CSEI4A33 CSEI4A39 CSEI4A42 CSEI4A45 CSEI4U12 CSEI4U18 CSEI4U21 CSEI4U24 CSEI4U28 CSEI4U33 CSEI4U39 CSEI4U42 CSEI4U45 13

15 ROZVÁDĚČE SYSTÉMU M2000 / POSTRANICE w BOČNICE PGR 4160 Měřítko: 1 modul = 46 mm (rastr děrování na výšku) Vhodné pro povrchové i zapuštěné provedení Materiál: pozinkovaný ocelový plech o tloušťce 1,5 mm, ohraněný Vhodné pro plastové i kovové úhelníky 14 IL0460GF w HLOUBKA 150 mm Možnost upevnění DIN - lišty v 6ti rozdílných hloubkách ROZMĚRY V x Š xh TYP EAN DOSTUPNOST OBJ. ČÍSLO 1496x24x150 E-33/ IL x24x150 E-36/ IL x24x150 E-39/ IL x24x150 E-40/ IL x24x150 E-42/ IL x24x150 E-45/ IL w HLOUBKA 102 mm Možnost upevnění DIN - lišty ve 3 rozdílných hloubkách ROZMĚRY V x Š xh TYP EAN DOSTUPNOST OBJ. ČÍSLO 300x24x102 E-7/ IL x24x102 E-12/ IL x24x102 E-13/102 IL x24x102 E-16/ IL x24x102 E-18/ IL x24x102 E-21/ IL x24x102 E-24/ IL x24x102 E-28/ IL w STŘÍŠKY Pro zvýšení krytí u zapuštěných rozváděčů na IP43 POPIS ROZMĚRY Š TYP EAN DOSTUPNOST OBJ. ČÍSLO Stříška SR CSSR-1 Stříška SR CSSR-13 Stříška SR CSSR-2 Stříška SR CSSR-3 Stříška SR CSSR-4 Stříška SR CSSR-5

16 ROZVÁDĚČE SYSTÉMU M2000 / ZÁKRYTOVÉ PANELY w MODUL ZÁKRYTOVÉ PANELY Materiál 2,5 mm, plast Panely pro přísroje s výřezem 45 mm Plné panely POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST OBJ. ČÍSLO 1 EM, výřez 13 TE 290x138x18 1G3K IL H 1 EM, výřez 13 TE 290x184x18 1G4K IL H 2 EM, výřez 21 TE 500x138x18 2G3K IL H 2 EM, výřez 21 TE 500x184x18 2G4K IL H 3 EM, výřez 33 TE 720x138x18 3G3K IL H 3 EM, výřez 33 TE 720x184x18 3G4K IL H 4 EM, výřez 45 TE 940x138x18 4B3K IL H 4 EM, výřez 45 TE 940x184x18 4G4K IL H 5 EM, výřez 53 TE 1140x138x18 5G3K IL H 5 EM, výřez 53 TE 1140x184x18 5G4K IL H 1 EM, plný 290x46x18 1B1K IL H 1 EM, plný 290x138x18 1B3K IL H 1 EM, plný 290x184x18 1B4K IL H 1 EM, plný 290x230x18 1B5K IL H 1 EM, plný 290x276x18 1B6K IL H 1 EM, plný 290x322x18 1B7K IL H 2 EM, plný 500x46x18 2B1K IL H 2 EM, plný 500x138x18 2B3K IL H 2 EM, plný 500x184x18 2B4K IL H 2 EM, plný 500x230x18 2B5K IL H 2 EM, plný 500x276x18 2B6K IL H 2 EM, plný 500x322x18 2B7K IL H 2 EM, plný 500x414x18 2B9K IL H 2 EM, plný 500x552x18 2B12K IL H 3 EM, plný 720x46x18 3B1K IL H 3 EM, plný 720x138x18 3B3K IL H 3 EM, plný 720x148x18 3B4K IL H 3 EM, plný 720x230x18 3B5K IL H 3 EM, plný 720x276x18 3B6K IL H 3 EM, plný 720x322x18 3B7K IL H 3 EM, plný 720x414x18 3B9K IL EM, plný 720x552x18 3B12K IL H 4 EM, plný 940x46x18 4B1K IL H 4 EM, plný 940x138x18 4B3K IL H 4 EM, plný 940x184x18 4B4K IL H 4 EM, plný 940x322x18 4B7K IL H 4 EM, plný 940x414x18 4B9K IL H 4 EM, plný 940x552x18 4B12K IL H 5 EM, plný 1140x46x18 5B1K IL F 5 EM, plný 1140x138x18 5B3K IL F 5 EM, plný 1140x184x18 5B4K IL F 5 EM, plný 1140x230x18 5B5K IL F 5 EM, plný 1140x276x18 5B6K IL F 5 EM, plný 1140x322x18 5B7K IL F 5 EM, plný 1140x414x18 5B9K IL F 5 EM, plný 1140x552x18 5B12K IL F 15 Pozn.: EM - elektroměrové místo

17 ROZVÁDĚČE SYSTÉMU M2000 / PŘÍSLUŠENSTVÍ w MONTÁŽNÍ LIŠTY A MONTÁŽNÍ DESKY PGR 4160 Montážní lišty a montážní desky z ocelového plechu Délky a otvory pro jednotlivé šířky rozváděčů 16 IL0801GF POČET ELEKTROMĚROVÝCH MÍSTO/POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST OBJ. ČÍSLO 1/DIN lišta - 7,5 mm 250x35x7,5 1 H IL F 1/DIN lišta - 15 mm 250x35x15 1 HH IL F 1/DIN lišta 15 mm, hliník 250x35x15 1 H IL /DIN lišta - 7,5 mm pro 1/13 250x35x7,5 - IL /montážní deska 250x70x13 1 MP IL G 2/DIN lišta - 7,5 mm 460x35x7,5 2 H IL F 2/DIN lišta - 15 mm 460x35x15 2 HH IL F 2/DIN lišta 15 mm, hliník 460x35x15 2 H IL /montážní deska 450x70x13 2 MP IL F 3/DIN lišta - 7,5 mm 680x35x7,5 3 H IL F 3/DIN lišta - 15 mm 680x35x15 3 HH IL F 3/DIN lišta 15 mm, hliník 680x35x15 3 H IL /montážní deska 670x70x13 3 MP IL G 4/DIN lišta - 7,5 mm 900x35x7,5 4 H IL F 4/DIN lišta - 15 mm 900x35x15 4 HH IL F 4/DIN lišta 15 mm, hliník 900x35x15 4 H IL /montážní deska 890x70x13 4 MP IL G 5/DIN lišta 7,5 mm 1140x35x7,5 5 H IL F 5/DIN lišta 7,5 mm, hliník 1140x55x15 5 H IL /montážní deska 1140x70x13 5 MP-70 IL F w PODSTAVEC PRO NÁSTĚNNÉ M2000 PGR 4160 Stavebnicový systém-čelní (zadní) díl, boční díl Výška 100 mm Výška 200 mm (spojením 2 x 100 mm) Boční díly pro hloubku 250 mm a 300 mm Stabilní konstrukce (2 mm ocelový plech, práškový lak) Odstín RAL 7035 il90036f POČET ELEKTROMĚROVÝCH MÍSTO/POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST OBJ. ČÍSLO Přední/zadní díl pro řadu 1 380x100x2 SFR IL Přední/zadní díl pro řadu 2 590x100x2 SFR IL Přední/zadní díl pro řadu 3 810x100x2 SFR IL Přední/zadní díl pro řadu x100x2 SFR IL Přední/zadní díl pro řadu x100 SFR IL Boční díl 250 mm (1 sada) 250x100x2 SST IL Boční díl 300 mm (1 sada) 300x100x2 SST IL Boční díl 400 mm (1 sada) 400x100x2 SST40 IL091140

18 ROZVÁDĚČE SYSTÉMU M2000 / PŘÍSLUŠENSTVÍ w MONTÁŽNÍ ÚHELNÍKY PGR 4160 Univerzální pro všechny typy bočnic M 2000 Pro připevnění modulových lišt a montážních desek Kovové montážní úhelníky pro propojení DIN-lišt s bočnicemi, plech 2 mm pozinkovaný 17 p POPIS TYP EAN DOSTUPNOST OBJ. ČÍSLO Kovový úhelník včetně šroubů KSW IL Kovový úhelník stavitelný MTW-V IL w ZASLEPOVACÍ LIŠTY PGR 4150 Plastová lišta pro dodatečné zaslepení panelů s výřezem Vhodné i pro rozvodnice řady BK il9002gf POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST STORE OBJ. ČÍSLO Zpředu neodnímatelná lišta APP IL F Hladká lišta šedá 1000x50x8 BS GL IL Hladká lišta bílá 1000x50x8 BS GL W IL W Perforovaná lišta 220x50x8 BB GE BK w PŘÍSLUŠENSTVÍ PGR 4160 POPIS ROZMĚRY Š x V x H TYP EAN DOSTUPNOST STORE OBJ. ČÍSLO DIN lišta 7,5 mm ocelová /plná 3000x35x7,5 TS35/3 BK DIN lišta, 7,5 mm ocelová/děrovaná 2000x35x7,5 TS35 G BK DIN lišta 15 mm ocelová /plná 3000x35x15 IL14035 DIN lišta 15 mm ocelová w děrovaná 2000x35x15 CSKK Zámek s klíčem S IL F Zámek FAB s klíčem Zámek čtyřhran kovový PRE Univerzální klíč pro krycí panely, CSZAMFABEL IL M čtyřhran a EMKA 5 mm USS IL Plombovací šroub Arch popisek Ocelový zámek čtyřhran protipožární Kapsa na dokumentaci A5 IL F IL CSZAMEK4HR IL900373

19 ROZVÁDĚČE SYSTÉMU M2000 / PŘÍSLUŠENSTVÍ w ELEKTROMĚROVÉ VANY A DESKY 18 POČET ELEKTROMĚROVÝCH MÍST VEDLE SEBE ROZMĚRY Š x V xh TYP EAN DOSTUPNOST STORE OBJ. ČÍSLO Elektroměrové vany 1 EM /jednořadá 290x414x140 1ZW1 IL EM /dvouřadá 290x828x140 1ZW2 IL EM /třířadá 290x1242x140 1ZW3 IL EM /jednořadá 500x414x140 2ZW1 IL EM w dvouřadá 500x828x140 2ZW2 IL EM w třířadá 500x1242x140 2ZW3 IL EM /jednořadá 720x414x140 3ZW1 IL EM w dvouřadá 720x828x140 3ZW2 IL EM w třířadá 720x1242x140 3ZW3 IL EM /jednořadá 940x414x140 4ZW1 IL EM w dvouřadá 940x828x140 4ZW2 IL EM w třířadá 940x1242x140 4ZW3 IL EM /jednořadá 1140x414x140 5ZW1 IL EM w dvouřadá 1140x828x140 5ZW2 IL EM w třířadá 1140x1242x140 5ZW3 IL Elektroměrové desky Elektroměrová deska šedá 210x370x15 ZT-S IL A Elektroměrová deska nástěnná černá 210x370x50 ZT-AP IL w MODUL ROZMĚRY UCHYCENÍ NÁSTĚNNÉHO PROVEDENÍ R5

20 ROZVÁDĚČE SYSTÉMU M2000 / KRYT IP 54 w NÁSTĚNNÉ ROZVADĚČE M2000, IP54 PGR 4170 w POPIS STAVEBNICOVÉHO SYSTÉMU: Modulová stavebnice nástěnných oceloplechových rozváděčů stabilní konstrukce Hloubka rámů 300 a 400 mm Možnost provedení až trojřadého elektroměrového rozváděče Od nástěnného rámu rozměru 3A39 možná hloubka 300 mm Montáž až 12-ti elektroměrových desek Volba otevírání dveří levostranné nebo pravostranné 19 Rozváděč z fosfátovaného, práškově lakovaného plechu Barva: RAL 7035 Krytí IP 54 Uzavírání rozvorovým mechanismem s otočnou klikou Montážní konstrukce viz str. 9 Ostatní příslušenství viz str. 14 IL w RÁMY S DVEŘMI PRO NÁSTĚNNÉ PROVEDENÍ IP54 POČET ELEKTROMĚROVÝCH MÍST/ POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST OBJ. ČÍSLO 2A-12, hloubka 250mm 625x680x IL A-18, hloubka 250mm 325x955x IL A-21, hloubka 250mm 625x1095x IL A-24, hloubka 250mm 625x1235x IL A-28, hloubka 250mm 325x1415x IL A-33, hloubka 250mm 325x1645x IL A-39, hloubka 300 mm 603x1899,8x IL A-42, hloubka 300 mm 603x2037,8x IL A-39, hloubka 400 mm 603x1899,8x IL A-42, hloubka 400 mm 603x2037,8x IL A-18, hloubka 250mm 845x955x IL A-21, hloubka 250mm 845x1095x IL A-24, hloubka 250mm 845x1235x IL A-28, hloubka 250mm 845x1415x IL A-33, hloubka 250mm 845x1645x IL A-39, hloubka 300 mm 823x1900x IL A-42, hloubka 300 mm 823x2038x IL A-39, hloubka 400 mm 823x1900x IL A-42, hloubka 400 mm 823x2038x IL A-39, hloubka 300 mm 1043x1900x IL A-42, hloubka 300 mm 1043x2038x IL A-39, hloubka 400 mm 1043x1900x IL A-42, hloubka 400 mm 1043x2038x IL A-21, hloubka 250mm 1065x1095x IL A-24, hloubka 250mm 1065x1235x IL A-28, hloubka 250mm 1065x1415x IL A-33, hloubka 250mm 1065x1645x IL A-24, hloubka 250mm 1265x1235x IL A-28, hloubka 250mm, 1265x1415x IL A-33, hloubka 250mm 1265x1645x IL952533

21 ROZVÁDĚČE SYSTÉMU M2000 / PŘÍSLUŠENSTVÍ PRO IP 54 w PODSTAVCE 20 POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST OBJ. ČÍSLO Podst. pro rám 2A, v. 100 mm, před. zad. díl 603x IL Podst. pro rám 3A, v. 100 mm, před. zad. díl 823x IL Podst. pro rám 4A, v. 100 mm, před. zad. díl 1043x IL Podst. pro rám 5A, v. 100 mm, před. zad. díl 1265x IL Podst., v. 100 mm, hl. 300 mm, boč. díl (pár) 99x IL Podst., v. 100 mm, hl. 400 mm, boč. díl (pár) 99x IL w MONTÁŽNÍ PANELY POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST OBJ. ČÍSLO MP pro 2A x485x IL MP pro 2A x760x IL MP pro 2A x900x IL MP pro 2A x1040x IL MP pro 2A x1220x IL MP pro 2A x1450x IL MP pro 2A x1850x IL MP pro 2A x1990x IL MP pro 3A x760x IL MP pro 3A x900x IL MP pro 3A x1040x IL MP pro 3A x1220x IL MP pro 3A x1450x IL MP pro 3A x1850x IL MP pro 3A x1990x IL MP pro 4A x900x IL MP pro 4A x1040x IL MP pro 4A x1220x IL MP pro 4A x1450x IL MP pro 4A x1850x IL MP pro 4A x1990x IL MP pro 5A x1040x IL MP pro 5A x1220x IL MP pro 5A x1450x IL MP pro 5A x1730x IL MP pro 5A x1870x IL w PŘÍRUBY POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST OBJ. ČÍSLO Příruba k M2000,plná 230x140x IL Příruba 4xM16, 6xM25, 8xM32 230x140x IL Příruba 2xM16, 8xM25,4xM32,1x50 230x140x IL Příruba 2xM16,40,50,12xM20 230x140x IL Příruba 24xM16,13xM20 230x140x IL Příruba k pěnová guma 230x140x IL Příruba kabel 2x max.70mm 2 230x140x IL w PRŮCHODKY POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST OBJ. ČÍSLO Průchodka membránová M16 25x25x IL Průchodka membránová M20 25x25x IL Průchodka membránová M25 25x25x IL Průchodka membránová M32 25x25x IL958011

22 ROZVODNICE MODULU 160 COMPACT 21 Velkoobsahové rozvodnice v zapuštěném nebo nástěnném provedení 2,3,4,5 nebo 6 řad montážních lišt po 24 modulech (pro 4,5 a 6 řad také 33 modulů) Stupeň krytí IP 30 Třída ochrany I Dveře i skříň z ocelového plechu, dveře normální, zvýšené (pro montáž ovládacích prvků do dveří) nebo prosklené Součástí dodávky jsou svorkovnice pro max. proud 125 A: svorkovnice N: 11 vývodů svorkovnice PE v závislosti na velikosti skříně: ILC x16 mm 2 ILC x16 mm 2 ILC x16 mm 2 ILC x16 mm 2 ILC x16 mm 2 ILC x16 mm 2 ILC x16 mm 2 ILC x16 mm 2 Sada pro montáž jističe MC1 do 160 A Barva polyesterová prášková bílá RAL 9016 Nástěnné provedení má připravené dva druhy vývodů pro kabely: v horní části dvě příruby z plastu s různými velikostmi průchodů pro kabely ve spodní části jsou prolisy pro vývodky PG Perforovaná montážní deska pro montáž slaboproudého zařízení včetně oddělovací desky mezi silnoproudým zařízením

23 ROZVODNICE MODULU 160 COMPACT w NÁSTĚNNÉ ROZVODNICE BEZ DVEŘÍ 22 Třída izolace I Stupeň krytí IP 30 Plechové zákrytové panely, svorkovnice N a PE Možno objednat s plnými, plnými vysokými nebo prosklenými dveřmi Rozteč montážních DIN lišt 150 mm Barva RAL 9016 bílá POPIS ROZMĚRY Š x V xh EAN DOSTUPNOST STORE OBJ. ČÍSLO Nástěn. rozvod. Mod. 160 Compact bez dv. 500x430x127/(590x470x135) ILC2A224 Nástěn. rozvod. Mod. 160 Compact bez dv. 500x580x127/(590x620x135) ILC2A324 Nástěn. rozvod. Mod. 160 Compact bez dv. 500x730x127/(590x770x135) ILC2A424 Nástěn. rozvod. Mod. 160 Compact bez dv. 500x880x127/(590x920x135) ILC2A524 Nástěn. rozvod. Mod. 160 Compact bez dv. 500x1030x127/(590x1070x135) ILC2A624 Nástěn. rozvod. Mod. 160 Compact bez dv. 660x730x127/(750x770x135) ILC3A433 Nástěn. rozvod. Mod. 160 Compact bez dv. 660x880x127/(750x920x135) ILC3A533 Nástěn. rozvod. Mod. 160 Compact bez dv. 660x1030x127/(750x1070x135) ILC3A633 w ZAPUŠTĚNÉ ROZVODNICE S PLNÝMI DVEŘMI Třída izolace I Stupeň krytí IP 30 Plechové zákrytové panely, svorkovnice N a PE Plné dveře Rozteč montážních DIN lišt 150 mm Barva RAL 9016 bílá POPIS ROZMĚRY Š x V xh EAN DOSTUPNOST STORE OBJ. ČÍSLO Zapuš. rozvod. Mod. 160 Compact s pln.dv. 500x430x127/(590x470x135) ILC2U224 Zapuš. rozvod. Mod. 160 Compact s pln.dv. 500x580x127/(590x620x135) ILC2U324 Zapuš. rozvod. Mod. 160 Compact s pln.dv. 500x730x127/(590x770x135) ILC2U424 Zapuš. rozvod. Mod. 160 Compact s pln.dv. 500x880x127/(590x920x135) ILC2U524 Zapuš. rozvod. Mod. 160 Compact s pln.dv. 500x1030x127/(590x1070x135) ILC2U624 Zapuš. rozvod. Mod. 160 Compact s pln.dv. 660x730x127/(750x770x135) ILC3U433 Zapuš. rozvod. Mod. 160 Compact s pln.dv. 660x880x127/(750x920x135) ILC3U533 Zapuš. rozvod. Mod. 160 Compact s pln.dv. 660x1030x127/(750x1070x135) ILC3U633 Pozn.: Rozměr v závorce je osazovací rozměr rozvodnice w ZAPUŠTĚNÉ ROZVODNICE S PROSKLENÝMI DVEŘMI Třída izolace I Stupeň krytí IP 30 Plechové zákrytové panely, svorkovnice N a PE Možno objednat plné, plné vysoké nebo prosklené dveře Rozteč montážních DIN lišt 150 mm Barva RAL 9016 bílá POPIS ROZMĚRY Š x V xh EAN DOSTUPNOST OBJ. ČÍSLO Zapuš. rozvod. Mod. 160 s proskl. dv. 500x430x127/(590x470x135) ILC2U224F Zapuš. rozvod. Mod. 160 s proskl. dv. 500x580x127/(590x620x135) ILC2U324F Zapuš. rozvod. Mod. 160 s proskl. dv. 500x730x127/(590x770x135) ILC2U424F Zapuš. rozvod. Mod. 160 s proskl. dv. 500x880x127/(590x920x135) ILC2U524F Zapuš. rozvod. Mod. 160 s proskl. dv. 500x1030x127/(590x1070x135) ILC2U624F Zapuš. rozvod. Mod. 160 s proskl. dv. 660x730x127/(750x770x135) ILC3U433F Zapuš. rozvod. Mod. 160 s proskl. dv. 660x880x127/(750x920x135) ILC3U533F Zapuš. rozvod. Mod. 160 s proskl. dv. 660x1030x127/(750x1070x135) ILC3U633F

24 ROZVODNICE MODULU 160 COMPACT w PŘÍSLUŠENSTVÍ Plné dveře pro nástěnné provedení Plné dveře vysoké hloubka 60 mm pro nástěnné provedení, umožňují montáž ovládačů a signálek do dveří, ve standardu s patentním zámkem Prosklené dveře pro nástěnné provedení Perforovaná montážní deska pro montáž slaboproudého zařízení včetně oddělovací desky mezi silnoproudým zařízením Montážní deska pro montáž jističů MC1 včetně zákrytového panelu 23 POPIS ROZMĚRY Š x V xh EAN DOSTUPNOST STORE OBJ. ČÍSLO Plné dv. pro nástěn. rozvod. Mod. 160 Compact 2x24 545x450x ILC2T224 Plné dv. pro nástěn. rozvod. Mod. 160 Compact 3x24 545x605x ILC2T324 Plné dv. pro nástěn. rozvod. Mod. 160 Compact 4x24 545x755x ILC2T424 Plné dv. pro nástěn. rozvod. Mod. 160 Compact 5x24 545x905x ILC2T524 Plné dv. pro nástěn. rozvod. Mod. 160 Compact 6x24 545x1055x ILC2T624 Plné dv. pro nástěn. rozvod. Mod. 160 Compact 4x33 705x755x ILC3T433 Plné dv. pro nástěn. rozvod. Mod. 160 Compact 5x33 705x905x ILC3T533 Plné dv. pro nástěn. rozvod. Mod. 160 Compact 6x33 705x1055x ILC3T633 Plné dv. vysoké pro nástěn. rozvod. Mod x24 545x450x ILC2H224 Plné dv. vysoké pro nástěn. rozvod. Mod x24 545x605x ILC2H324 Plné dv. vysoké pro nástěn. rozvod. Mod x24 545x755x ILC2H424 Plné dv. vysoké pro nástěn. rozvod. Mod x24 545x905x ILC2H524 Plné dv. vysoké pro nástěn. rozvod. Mod x24 545x1055x ILC2H624 Plné dv. vysoké pro nástěn. rozvod. Mod x33 705x755x ILC3H433 Plné dv. vysoké pro nástěn. rozvod. Mod x33 705x905x ILC3H533 Plné dv. vysoké pro nástěn. rozvod. Mod x33 705x1055x ILC3H633 Proskl. dv. pro nástěn. rozvod. Mod x24 545x450x ILC2F224 Proskl. dv. pro nástěn. rozvod. Mod x24 545x605x ILC2F324 Proskl. dv. pro nástěn. rozvod. Mod x24 545x755x ILC2F424 Proskl. dv. pro nástěn. rozvod. Mod x24 545x905x ILC2F524 Proskl. dv. pro nástěn. rozvod. Mod x24 545x1055x ILC2F624 Proskl. dv. pro nástěn. rozvod. Mod x33 705x755x ILC3F433 Proskl. dv. pro nástěn. rozvod. Mod x33 705x905x ILC3F533 Proskl. dv. pro nástěn. rozvod. Mod x33 705x1055x ILC3F633 Mont. deska pro nástěn. rozvod. 24-modul. 220x430x ILCAMPT2 Mont. deska pro zapuš. rozvod. 24-modul. 220x430x ILCUMPT2 Mont. deska a odděl. deska pro MC1 do 24-mod. 506x ILCAMCF2 Mont. deska a odděl. deska pro MC1 do 33-mod. 666x ILCAMCF3 Sada pro připev. kabel. kanálu pro Mod. 160, pár ILCKK001 Úchytka pro kabely pro Modul 160, 10 ks ILCKKBEF Svorkovnice-N 29x16 mm 2 do rozvodnice 2x24/3x ILCNK029 Svorkovnice-N 45x16 mm 2 do rozvodnice 4x ILCNK045 Svorkovnice-N 60x16 mm 2 do rozvodnice 5x24/6x24/4x ILCNK060 Svorkovnice-N 76x16 mm 2 do rozvodnice 5x33/6x ILCNK076 Cylindrický zámek typ 2233X BK077004

25 DOMOVNÍ ROZVODNICE w NÁSTĚNNÉ BEZ DVEŘÍ PGR Krytí IP 20 Včetně PE a N svorkovnice Rám z plastu Barva bílá bk04041f POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST STORE OBJ. ČÍSLO 1-řada, 12-mod bez dveří 270x225x96 WAT BK řada, 24-mod bez dveří 270x350x96 WAT BK řada, 36-mod bez dveří 270x495x96 WAT BK řada, 48-mod bez dveří 270x620x96 WAT BK w DVEŘE Z OCELOVÉHO PLECHU PRO NÁSTĚNNÉ w ROZVODNICE PGR 4150 Krytí IP 20 Včetně PE a N svorkovnice Rám a dveře s ocelového plechu Barva bílá bk_5001f POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST STORE OBJ. ČÍSLO 1-řada, 12-mod 260x215x6 WAT BK řada, 24-mod 260x340x6 WAT BK řada, 36-mod 260x485x6 WAT BK řada, 48-mod 260x610x6 WAT BK w PŘÍSLUŠENSTVÍ PGR 4150 POPIS ROZMĚRY Š x V x H TYP EAN DOSTUPNOST OBJ. ČÍSLO Zámek pro BK BK003005

26 DOMOVNÍ ROZVODNICE w ZAPUŠTĚNÉ, S DVEŘMI Z OCELOVÉHO PLECHU DO ZDI / SÁDROKARTONU PGR 4150 Krytí IP 30 Včetně PE a N svorkovnice Rám a dveře z ocelového plechu Snadná montáž i do sádrokartonu Barva bílá RAL Bk070gf POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST STORE OBJ. ČÍSLO 1-řadá, 12/14-mod 359x339x91 WUH BK řadá, 24/28-mod 359x464x91 WUH BK řadá, 36/42-mod 359x589x91 WUH BK řadá, 48/56-mod 359x714x91 WUH BK w PŘÍSLUŠENSTVÍ PGR 4150 POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST STORE OBJ. ČÍSLO Zámek FAB BK Náhradní klíč k FAB BK Zaslepovací kryt 220x50x BK Svorkovnice PE/N, 11 svorek 11x16 mm 2 KS BK Svorkovnice PE/N, 15 svorek 15x16 mm 2 KS BK Svorkovnice PE/N, 25 svorek 25x16 mm 2 KS BK077025

27 DOMOVNÍ ROZVODNICE w ZAPUŠTĚNÉ, S PRŮHLEDNÝMI DVEŘMI PGR Krytí IP 40 Včetně PE a N svorkovnice (2x15 svorek) Rám i dveře z plastu Dveře - kouřové sklo Barva bílá Možno doplnit patentním zámkem u36-c POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST STORE OBJ. ČÍSLO 1-řadá, 8-modulů 211x232x70 U4C BK řadá, 12-modulů 282x232x70 U12C BK řadá, 18-modulů 392x232x70 U18C BK řadá, 24-modulů 282x357x70 U24C BK řadá, 36-modulů 282x482x70 U36C BK w ZAPUŠTĚNÉ, S PLNÝMI DVEŘMI PGR 4150 Krytí IP 40 Včetně PE a N svorkovnice (2x15 svorek) Rám i dveře z plastu Dveře plné Barva bílá Možno doplnit patentním zámkem p _2 POPIS ROZMĚRY Š x V x H TYP EAN DOSTUPNOST STORE OBJ. ČÍSLO 1-řadá, 8-modulů 211x232x70 U4CW BK řadá, 12-modulů 282x232x70 U12CW BK řadá, 18-modulů 392x232x70 U18C BK řadá, 24-modulů 282x357x70 U24CW BK řadá, 36-modulů 282x482x70 U36CW BK w PŘÍSLUŠENSTVÍ POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST STORE OBJ. ČÍSLO Zámek pro BK080, IP40 kovový BK Zámek pro BK080, IP40 plast BK080099

28 DOMOVNÍ ROZVODNICE w NÁSTĚNNÉ, S PRŮHLEDNÝMI DVEŘMI PGR 4150 Krytí IP 40 Včetně PE a N svorkovnice Rám i dveře z plastu Dveře kouřové sklo Barva bílá Možno doplnit patentním zámkem 27 n24c POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST STORE OBJ. ČÍSLO 1-řadá, 8-modulů 215x263x112 N4C BK řadá, 12-modulů 287x236x112 N12C BK řadá, 18-modulů 395x236x112 N18C BK řadá, 24-modulů 287x361x112 N24C BK řadá, 36-modulů 287x482x112 N36C BK řadá, 48-modulů 287x651x112 N48C BK w NÁSTĚNNÉ, S PLNÝMI DVEŘMI PGR 4150 Krytí IP 40 Včetně PE a N svorkovnice (2x15 svorek) Rám i dveře z plastu Dveře plné Barva bílá Možno doplnit patentním zámkem POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST STORE OBJ. ČÍSLO 1-řadá, 8-modulů 215x263x112 N4CW BK řadá, 12-modulů 287x236x112 N12CW BK řadá, 18-modulů 395x236x112 N18CW BK řadá, 24-modulů 287x361x112 N24CW BK řadá, 36-modulů 287x482x112 N36CW BK řadá, 48-modulů 287x651x112 N48CW BK w KRYTY JISTIČŮ IP 40 Bez dveří Krytí IP 40, plombovatelné Barva RAL 7035 Typy IM s N+PE svorkovnicí POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST STORE OBJ. ČÍSLO 1 TE 27x120x BD TE 160x156x BD TE 51x131x60 CT 2 IM TE 88x131x60 CT 4 IM TE 283x165x90 CT 12 IM009016

29 NÁSTĚNNÉ ROZVODNICE S VYŠŠÍM KRYTÍM w ROZVODNICE S KRYTÍM IP65 Krytí IP 65 Včetně PE an svornice Barva bílá Možnost doplnit patentním zámkem 28 im POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST STORE OBJ. ČÍSLO Rozvodnice nástěnná 1x4moduly, IP65 127x200x BK Rozvodnice nástěnná 1x8modulů, IP65 200x200x BK Rozvodnice nástěnná 1x12 modulů, IP65 318x258x BK Rozvodnice nástěnná 2x12 modulů, IP65 318x383x BK Rozvodnice nástěnná 3x12 modulů, IP65 318x507x BK w PŘÍSLUŠENSTVÍ POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST STORE OBJ. ČÍSLO Zámek pro BK080, IP65 kovový BK w SKŘÍŇKY JISTIČŮ S DVÍŘKY IP55 Krytí IP 55, plombovatelné Barva šedá RAL 7035 Včetně nulové a zemnící svorkovnice im POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST STORE OBJ. ČÍSLO 1-řadá, 3-moduly 83x175x111 CT3G IM řadá, 5-modulů 125x175x111 CT5G IM řadá, 8-modulů 215x175x111 CT8G IM řadá, 13-modulů se sklopným víčkem 286x200x119 CT12G IM řadá, 12-modulů s průhlednými dvířky 285x250x136 CT12NS IM řadá, 24-modulů s průhlednými dvířky 285x375x136 CT24NS IM řadá, 36-modulů s průhlednými dvířky 285x500x136 CT36NS IM w SKŘÍŇKY JISTIČŮ S DVÍŘKY IP65 Krytí IP 65, plombovatelné Barva šedá RAL 7035 Včetně nulové a zemnící svorkovnice POPIS ROZMĚRY Š x V xh TYP EAN DOSTUPNOST OBJ. ČÍSLO 1-řadá, 5-modulů se sklopným víčkem 116x200x105 KE IG řadá, 9-modulů se sklopným víčkem 190x200x105 KE IG řadá, 14-modulů 306x280x145 KE IG řadá, 28-modulů 306x430x145 KE IG řadá, 42-modulů 306x580x145 KE IG řadá, 56-modulů 306x730x145 KE IG702035
