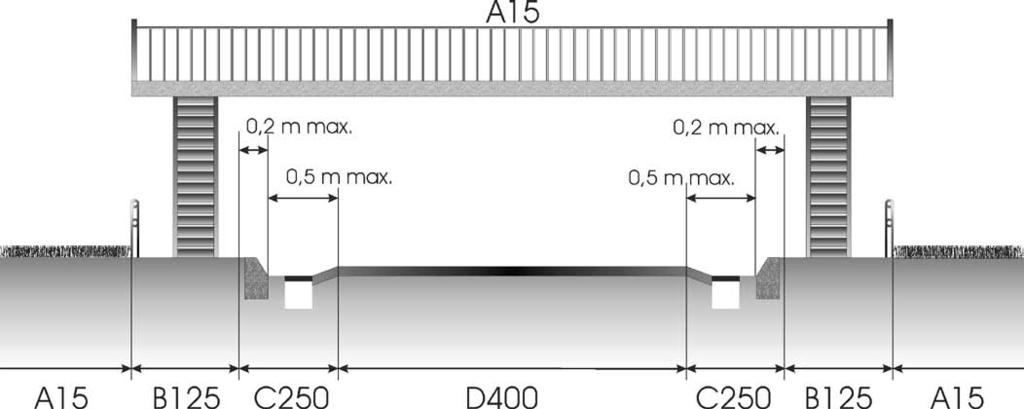

3 Třída Zkušební zatížení Příklady použití kn Cesty a plochy, které mohou používat výhradně chodci a cyklisté, například zahrady a parky. V krajním případě je povolen přejezd osobními vzidly malou rychlostí - vjezdy do garáží kn Stezky pro pěší a cyklisty, pěší zóny, cesty a plochy s přísným zákazem vjezdu nákladních vozidel, privátní parkoviště osobních vozidel, vícepodlažní parkoviště osobních vozidel. C kn Poklopy šachet a rošty kanálů instalovaných v běžných silnicích podél obrubníků, přičemž vzdálenost od obrubníku směrem do vozovky nepřesahuje 0,5m a maximálně 0,2m včetně šířky obrubníku ve vzdálenosti za obrubník. D kn ěžné vozovky, silnice a dálnice (včetně pěších zón s povoleným občasným vjezdem nákladních vozidel), zpevněné krajnice a veřejná parkoviště pro všechny typy silničních vozidel. E kn Plochy vystavené značnému zatížení těžkou kolovou technikou, například vysokozdvižnými vozíky, jeřáby, nebo ukládáním těžkých břemen. Typickými představiteli jsou manipulační plochy, překladiště a přístavní doky. F kn Plochy vystavené nejtěžšímu zatížení například koly dopravních letadel, pásy obrněné techniky, speciální kolové techniky a ukládáním těžkých strojírenských nebo stavebních výrobků. Technical manual - Guide technique 3

4 1/ POKLOPY 1.1 Poklopy ze šedé a tvátné litiny Kruhové poklopy ve tvercovém Usazení poklopu je dosaženo pomocí dvojité drážky v, kterou je možné vyplnit vhodným těsnícím prostředkem - vazelínou nebo tmelem - a tím docílit dokonalé pachutěsnosti. Tyto poklopy jsou vhodné pro usazení na standardní plastové inspekční šachty. V případě potřeby je možné pod tyto poklopy použít betonový rám, který rozkládá zatížení na větší plochu a snižuje tak tlak na šachtu. Poklop i rám jsou vyrobeny ze šedé litiny. 1 2 y Velikost otvoru Výška 1 Výška 2 DP 300x300 Ø ,5 R ,00 395x395 Ø ,1 R ,00 485x485 Ø ,0 R , Kruhové poklopy ve čtvercovém s kloubovým závěsem Tyto poklopy jsou opatřeny kloubovým závěsem s otevíracím úhlem 120. Poklop je zajištěn v šroubem. Toto řešení snižuje riziko neoprávněného otevírání a manipulace. Poklop i rám jsou vyrobeny ze šedé litiny y Velikost otvoru Výška 1 Výška 2 DP 395x395 Ø ,0 R ,00 485x485 Ø ,0 R ,00 Poklop i rám jsou vyrobeny z tvárné litiny. D400 y 1 2 DP 395x395 Ø ,7 R ,

5 1.1.3 Odlehčené čtvercové poklopy Poklopy s jednoduchým víkem Poklop i rám jsou vyrobeny ze šedé litiny. 15 y Velikost otvoru Výška DP 300x ,7 R ,00 350x ,1 R ,00 400x ,9 R ,00 450x ,6 R ,00 500x ,0 R ,00 600x ,6 R ,00 700x ,0 R ,00 800x ,2 R , Chodníkové poklopy Poklop i rám jsou vyrobeny z tvárné litiny. 125 d y d Výška DP 300x ,7 RF ,00 350x ,0 RF ,00 400x ,0 RF ,00 500x ,0 RF ,00 600x ,2 RF ,00 700x ,0 RF ,00 800x ,5 RF , Kruhové poklopy v kruhovém Poklop i rám jsou vyrobeny z tvárné litiny. 125 y d Výška DP Ø500 Ø ,0 RF Ø800 Ø ,0 RF Technical manual - Guide technique 5

6 1.1.5 Čtvercové poklopy s hydraulickým zápachovým zámkem K zajištění těsnosti proti zápachu je nutné vyplnit žlábek po obvodu vazelínou nebo trvale pružným tmelem. Poklop i rám jsou vyrobeny z tvárné litiny 125 y () DP 300x ,4 R ,00 330x ,0 R ,00 400x ,6 R ,00 430x ,5 R ,00 500x ,9 R ,00 600x ,8 R ,00 700x ,4 R ,00 800x ,7 R ,00 900x ,0 R , x ,0 R ,00 Poklop i rám jsou vyrobeny z tvárné litiny. C250 Poklop i rám jsou vyrobeny z tvárné litiny. C y () C DP 500x ,0 R ,00 600x ,0 R ,00 700x ,5 R ,00 800x ,5 R ,00 900x ,0 R ,00 D400 C y () C DP 400X ,0 R ,00 500X ,0 R ,00 600X ,0 R ,00 700X ,5 R ,00 800X ,5 R ,00 900x ,5 R , x ,5 R , x ,0 R ,00 6

7 1.1.6 Silniční poklopy s kloubovým závěsem Poklop i rám jsou vyrobeny z tvárné litiny Silniční poklopy s kruhovým rámem D400 Free opening Ouverture libre rt.n DP Ø ,0 RF , Silniční poklopy se čtvercovým rámem D400 Free opening Ouverture libre rt.n DP 850x ,0 RF , Otevírací a zvedací klíče Objednací R : - poklopy bez kloubového záv su - odlehčené poklopy s jednoduchým víkem - čtvercové poklopy s hydraulickým zápachovým zámkem hmotnost klíče: 0,1kg - cena bez DP 138,00 Kč Objednací R : - čtvercové poklopy s hydraulickým zápachovým zámkem C250/D400 - silniční poklopy D400 - hmotnost klíče: 0,4kg - cena bez DP 333,00 Kč Objednací R : - poklopy s kloubovým závěsem - na uvolnění standardního zajišťovacího šroubu M10 - hmotnost klíče: 0,1kg - cena bez DP 517,00 Kč Technical manual - Guide technique 7

8 1.2 Poklopy z pozinkované a nerezavějící oceli Poklopy pro zadláždění s výškou =80 Pokud se musí naistalovat poklop do vydlážděné plochy, je z estetických i praktických důvodů nejlepším řešením použít poklopy z pozinkované nebo nerezavějící oceli, které lze vydláždit dlaždicemi, zámkovou dlažbu nebo žulovými kostkami. Takový poklop pak volíme s ohledem na výšku dlaždic nebo kostek. Poklopy pro zadláždění mají ve spodní části víka plné plechové dno a nad ním kovovou armovací mřížku. Dlaždice nebo kostky se v poklopu ukládají do betonu, dlaždice nebo kostky se seřezávají tak, aby z poklopu byl viditelný pouze obvodový plech a otvory pro otevírací a zvedací klíče. Klíče jsou vždy součástí dodávky poklopu. Mezi víkem a rámem je po obvodu neoprenové těsnění, které brání úniku pachů a prosakování vlhkosti. Poklopy jsou vhodné pro vnitřní i venkovní použití Poklopy z pozinkované oceli - otevírací a zvedací klíče součástí dodávky pokopů - pevnost v lomu po vyplnění betonem: (30 N/²) = 50 kn/m²) 50 kn/m² Výška DP 280x ,7 R ,00 380x ,8 R ,00 480x ,6 R ,00 580x ,1 R ,00 680x ,2 R ,00 780x ,0 R ,00 880x ,0 R , x ,0 R , Poklopy z nerezavějící oceli ISI 304 Na objednávku 50 kn/m² Poklopy pro zadláždění s výškou =100 - jsou vyráběny výlučně z pozinkované oceli - nejsou dokonale zápachotěsné ani vodotěsně - tevírací a zvedací klíče součástí dodávky pokopů - pevnost v lomu po vyplnění betonem: (30 N/²) = 25 kn/m²) 25 kn/m² Tloušťka DP (kč/ks) 300x ,5 R ,00 400x ,0 R ,00 500x ,0 R x ,5 R x ,0 R x ,0 R x ,5 R

9 1.2.3 Poklopy z plného plechu s vroubkovaným povrchem Poklopy z pozinkované oceli - dokonale zápachotěsná a vodotěsná konstrukce - poklopy i rámy jsou vyráběny z pozinkované oceli - otevírací a zvedací klíče součástí dodávky pokopů - pevnost v lomu: 25 kn/m 2 25 kn/m² DP 360x ,0 R x ,0 R x ,0 R x ,0 R x ,0 R x ,0 R x ,0 R Poklopy z nerezavějící oceli ISI 304 Na objednávku Obdélníkové pochůzné poklopy z pozinkovaného vroubkovaného plechu 3 kn/m² Objednací R poklop je vyráběn z žárově zinkované oceli - otvor: 600x800 - pouze pro pochůzné plochy bez možnosti vjezdu vozidel - cena bez DP 3322,00 Kč POZNÁMKY: Výše uvedené poklopy mohou být na objednávku vyrobeny: - v dalších dimenzích; - s dalšími konstrukčními úpravami; - v plynotěsném a vodotěsném provedení; Technical manual - Guide technique 9

10 2/ KNÁLOVÉ MŘÍŽE ROŠTY 2.1 Kanálové mříže a rošty ze šedé a tvárné litiny Kruhové kanálové mříže pro plastové šachty 15 Tyto mříže jsou ideální pro standardní inspekční plastové šachty. yto poklopy jsou vhodné pro usazení na standardní plastové inspekční šachty. V případě potřeby je možné pod tyto poklopy použít betonový rám, který rozkládá zatížení na větší plochu a snižuje tak tlak na šachtu (viz 1.3). Poklop i rám jsou vyrobeny ze šedé litiny DP Ø x ,6 R ,00 Ø x ,3 R ,00 Ø x ,3 R , Čtvercové kanálové mříže pro plastové šachty Mříž i rám jsou vyrobeny ze šedé litiny. 125 DP Ø x ,9 R , Silniční kanálové mříže Kanálové mříže prohnuté (konkávní) C250 Mříž i rám jsou vyrobeny z tvárné litiny. mríže DP 300x x x ,6 RF ,00 400x x x ,8 RF ,00 500x x x ,1 RF ,00 600x x x ,4 RF ,00 700x x x ,5 RF ,00 800x x x ,5 RF ,00 10

11 Kanálové mříže ploché Mříž i rám jsou vyrobeny z tvárné litiny. mříže DP 300x x x ,2 RF ,00 400x x x ,3 RF ,00 500x x x ,9 RF ,00 600x x x ,0 RF ,00 700x x x ,0 RF ,00 800x x x ,5 RF , Rošty z tvárné litiny na zakrytí žlabů C250 Rošty jsou vyrobeny z tvárné litiny s protiskluzovým povrchem. t DP 750x ,0 RF ,00 750x ,0 RF ,00 750x ,0 RF ,00 750x ,0 RF ,00 750x ,0 RF , Kotvení pro rošty DP RF ,00 Kotvy se používají na spojování roštů mezi sebou. Technical manual - Guide technique 11

12 3/ PODLOVÉ VPUSTI 3.1 Vpusti ze šedé litiny 3 kn/m² D DE 3.2 Vpusti z hliníku D DE Průměr výtoku DP (kč/ks) 150x ,6 R ,00 200x ,1 R ,00 250x ,5 R ,00 300x ,5 R ,00 400x ,0 R ,00 3 kn/m² Průměr výtoku DP (kč/ks) 150x ,7 R ,00 200x ,3 R ,00 250x ,4 R ,00 300x ,3 R , Vpusti z nárazuvzdorného PVC 3 kn/m² D DE Průměr výtoku Obj. šedá barva Písková DP (kč/ks) 150x ,4 R R ,00 200x ,8 R R ,00 200x ,8 R R ,00 250x ,0 R R ,00 - unikátní bajonetový zámek - vyráběny z nárazuvzdorného PVC 12
