Návod k použití LC S

Transkript

1 Návod k použití LC S

2 Při čtení návodu sledujte obrázky. Popis odsavače Druhy provozu Před prvním použitím Ovládání odsavače Kryt komínu Přepínač světlo / ventilátor Toho lze dosáhnout tehdy, když neuzavíratelnými otvory, např. ve dveřích, oknech, teleskopickými průchodkami přívodu / odvodu vzduchu zdí nebo cestou jiných technických opatření, jako je oboustranný uzávěr nebo jiné, může proudit vzduch potřebný ke spalování. Důležitá upozornění Odsavač odpovídá platným bezpečnostním předpisům. Opravy smí provádět jen odborník. Neodbornými opravami může pro uživatele vzniknout značné nebezpečí. Kuchyňské výpary jsou nejúčinněji odstraněny takto: Zapnutím odsavače na počátku vaření. Vypnutím odsavače až za několik minut po ukončení vaření. Mřížka filtru Osvětlení Druhy provozu Provoz s odvětráním Ventilátor odsavače nasává kuchyňské výpary a odvádí je přes tukový filtr ven. Tukový filtr pohlcuje tukové částečky z kuchyňských výparů. Kuchyň pak zůstává bez mastnoty a zápachu. Při provozu odsavače s odvětráním a současném provozu topných těles, závislých na funkci komínu (např. topná tělesa na plyn, olej nebo uhlí, průtokové ohřívače, zásobníky teplé vody) musí být zajištěn dostatečný přívod vzduchu, který topná tělesa potřebují ke spalování. Bezpečný provoz je možný tehdy, když podtlak v místnosti s topným tělesem nepřekročí 4 Pa (0,04 mbar). Teleskopické průchodky zdí samy nezajistí dodržování mezních hodnot. Při posuzování musí být bráno v úvahu vždy celové množství vzduchu v bytě. Na provoz varných spotřebičů, např. varných desek a plynových sporáků, se toto pravidlo nevztahuje. Poznámka: Při odtahu odvětrávaného vzduchu dodržujte úřední předpisy. Je-li odsavač využit k provozu s cirkulací vzduchu s aktivním uhlíkovým filtrem je provoz možný bez omezení. Provoz s cirkulací vzduchu K tomu musí být instalován aktivní uhlíkový filtr (viz Filtry a údržba). Kompletní montážní sadu a náhradní filtry obdržíte ve specializované prodejně. Ventilátor odsavače nasává kuchyňské výpary a odvádí je přes tukový filtr a aktivní uhlíkový filtr vyčištěné zpět do kuchyně. Tukový filtr pohlcuje tukové částečky z kuchyňských výparů. Aktivní uhlíkový filtr váže pachové částečky. Připojení a uvedení do provozu musí provést jen odborník. Obalový materiál řádně zlikvidujte (viz Montážní návod). Odsavač používejte jen s nasazenými žárovkami. Vadné žárovky byste měli ihned vyměnit, aby nedošlo k přetížení zbývajících žárovek. Odsavač nikdy nepoužívejte bez tukových filtrů. Přehřáté tuky nebo oleje se mohou snadno vznítit. Proto připravujte jídla na tuku nebo oleji, např. bramborové hranolky, jen pod dohledem. Pod odsavačem neflambujte. Nebezpečí zapálení tukového filtru od stoupajících plamenů. Nad topnými tělesy pro pevná paliva (uhlí, dřevo a pod.) je provoz odsavače povolen jen podmínečně (viz Montážní návod). Plynové varné zóny používejte vždy podle pokynů. Upozornění: Plameny plynových varných desek musí být vždy zakryty varným nádobím. Silným žárem otevřených plamenů by mohlo dojít k poškození odsavače. Osvětlení Ventilátor vypnutí Ukazatel stupně výkonu ventilátoru Snižování výkonu ventilátoru Doběh ventilátoru. Ventilátor zapnutí. a zvyšování výkonu ventilátoru Signální tón: Při stisknutí tlačítka zazní pro potvrzení signální tón. Zapnutí ventilátoru Stiskněte tlačítko +. Nastavení požadovaného stupně ventilátoru Stiskněte tlačítko +. Ventilátor se přepne o jeden stupeň výše Stiskněte tlačítko -. Ventilátor se přepne o jeden stupeň zpět. Vypnutí ventilátoru Stiskněte tlačítko 0. Ukazatel zhasne po krátké době. Nebo: Stiskněte tlačítko tolikrát, až se ventilátor vypne. Ukazatel zhasne po krátké době. 2 3

3 Ovládání odsavače Filtry a údržba Filtry a údržba Filtry a údržba Intenzivní stupeň: Pomocí intenzivního stupně dosáhnete maximálního výkonu. Používejte jej jen krátkodobě. Stiskněte tlačítko + tolikrát až svítí ukazatel. Pokud nevypnete intenzivní stupeň ručně, přepne se ventilátor automaticky po 10 minutách na stupeň. Doběh ventilátoru Stiskněte tlačítko. Ventilátor běží 10 min. na stupni, přitom bliká na ukazateli bod. Poté se ventilátor samočině vypne. Osvětlení: Stiskněte krátce tlačítko k zapnutí / / vypnutí. Osvětlení můžete použít kdykoliv, i v případě, že je ventilátor vypnut. Tukové filtry: K pohlcování tukových částeček z kuchyňských výparů se používají kovové tukové filtry. Vložky filtru jsou z nehořlavého kovu. Pozor: Při vzrůstajícím nasycení tukovými zbytky se zvyšuje vznětlivost a může tím být ovlivněna funkčnost odsavače. Důležité: Včasným vyčištěním kovových tukových filtrů předcházíte nebezpečí požáru, který může vzniknout akumulací tepla při fritování nebo smažení. Ukazatel nasycení : Při nasycení tukových fltrů svítí ukazatel a zazní signál. S vypnutím ventilátoru se vypne i signál. Nejpozději tehdy je třeba vyčistit tukové filtry. Čištění kovových tukových filtrů: Čištění může být prováděno v myčce nádobí. Přitom může dojít k mírnému zabarvení. Důležité: Silně nasycené kovové tukové filtry nemyjte současně s nádobím. Při ručním čištění namočte filtry do horkého mycího roztoku. Pak je okartáčujte, dobře opláchněte a nechte oschnout. Vyjmutí a nasazení kovových tukových filtrů: Pozor: Halogenové žárovky musí být vypnuté a vychladlé. 1. Stiskněte úchyty na tukových filtrech dolů a odklopte tukové filtry. Obr Vyčistěte tukové filtry. 3. Vyčištěné tukové filtry znovu nasaďte. 4. Vymazání ukazatele. Stiskněte 2 za sebou tlačítko 0. Zazní signál a ukazatel zhasne. Aktivní uhlíkový filtr K vázání pachových látek při provozu s cirkulací vzduchu. Ukazatel nasycení : Při nasycení aktivního uhlíkového filtru svítí ukazatel a zazní signál. S vypnutím ventilátoru se vypne i signál. Nejpozději tehdy je třeba vyměnit aktivní uhlíkový filtr. Nasazení: Pozor: Halogenové žárovky musí být vypnuté a vychladlé. 1. Vyjměte tukové filtry (viz Vyjmutí a nasazení kovových tukových filtrů). 2. Nasaďte aktivní uhlíkový filtr. Obr Aktivní uhlíkový filtr vpředu nadzvedněte a otočte uzávěry o 90. Obr Nasaďte tukové filtry (viz Vyjmutí a nasazení kovových tukových filtrů). 5. Vymažte ukazatel. Stiskněte 2 za sebou tlačítko 0. Zazní signál a ukazatel zhasne. Vyjmutí: Pozor: Halogenové žárovky musí být vypnuté a vychladlé. 1. Vyjměte tukové filtry. 2. Otočte uzávěry o 90 a vyjměte aktivní uhlíkový filtr směrem dolů. Obr Nasaďte tukové filtry. Výměna aktivního uhlíkového filtru: Aktivní uhlíkový filtr obdržíte ve specializovaných prodejnách. Používejte jen originální filtry. Tak zajistíte optimální výkon odsavače. Likvidace starého aktivního uhlíkového filtru: Aktivní uhlíkové filtry neobsahují škodlivé látky. Můžete je likvidovat jako běžný odpad. 4 5

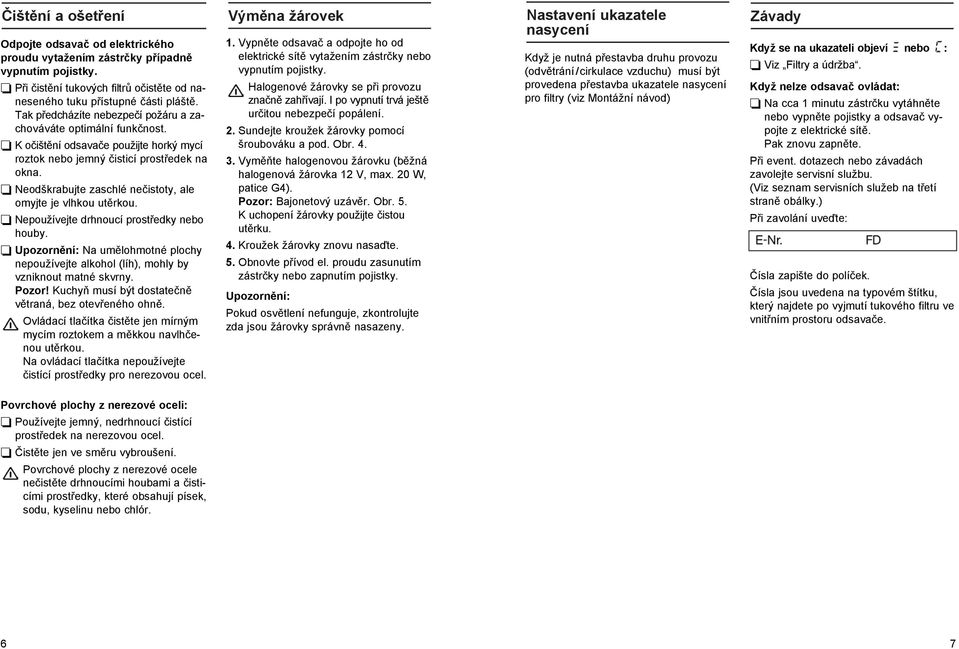

4 Čištění a ošetření Odpojte odsavač od elektrického proudu vytažením zástrčky případně vypnutím pojistky. Při čistění tukových filtrů očistěte od naneseného tuku přístupné části pláště. Tak předcházíte nebezpečí požáru a zachováváte optimální funkčnost. K očištění odsavače použijte horký mycí roztok nebo jemný čisticí prostředek na okna. Neodškrabujte zaschlé nečistoty, ale omyjte je vlhkou utěrkou. Nepoužívejte drhnoucí prostředky nebo houby. Upozornění: Na umělohmotné plochy nepoužívejte alkohol (líh), mohly by vzniknout matné skvrny. Pozor! Kuchyň musí být dostatečně větraná, bez otevřeného ohně. Ovládací tlačítka čistěte jen mírným mycím roztokem a měkkou navlhčenou utěrkou. Na ovládací tlačítka nepoužívejte čistící prostředky pro nerezovou ocel. Výměna žárovek 1. Vypněte odsavač a odpojte ho od elektrické sítě vytažením zástrčky nebo vypnutím pojistky. Halogenové žárovky se při provozu značně zahřívají. I po vypnutí trvá ještě určitou nebezpečí popálení. 2. Sundejte kroužek žárovky pomocí šroubováku a pod. Obr Vyměňte halogenovou žárovku (běžná halogenová žárovka 12 V, max. 20 W, patice G4). Pozor: Bajonetový uzávěr. Obr. 5. K uchopení žárovky použijte čistou utěrku. 4. Kroužek žárovky znovu nasaďte. 5. Obnovte přívod el. proudu zasunutím zástrčky nebo zapnutím pojistky. Upozornění: Pokud osvětlení nefunguje, zkontrolujte zda jsou žárovky správně nasazeny. Nastavení ukazatele nasycení Když je nutná přestavba druhu provozu (odvětrání/ cirkulace vzduchu) musí být provedena přestavba ukazatele nasycení pro filtry (viz Montážní návod) Závady Když se na ukazateli objeví nebo : Viz Filtry a údržba. Když nelze odsavač ovládat: Na cca 1 minutu zástrčku vytáhněte nebo vypněte pojistky a odsavač vypojte z elektrické sítě. Pak znovu zapněte. Při event. dotazech nebo závadách zavolejte servisní službu. (Viz seznam servisních služeb na třetí straně obálky.) Při zavolání uveďte: Čísla zapište do políček. Čísla jsou uvedena na typovém štítku, který najdete po vyjmutí tukového filtru ve vnitřním prostoru odsavače. Povrchové plochy z nerezové oceli: Používejte jemný, nedrhnoucí čistící prostředek na nerezovou ocel. Čistěte jen ve směru vybroušení. Povrchové plochy z nerezové ocele nečistěte drhnoucími houbami a čisticími prostředky, které obsahují písek, sodu, kyselinu nebo chlór. 6 7

5 Obr. 1 Obr. 3 Obr. 4 Obr. 2 Obr

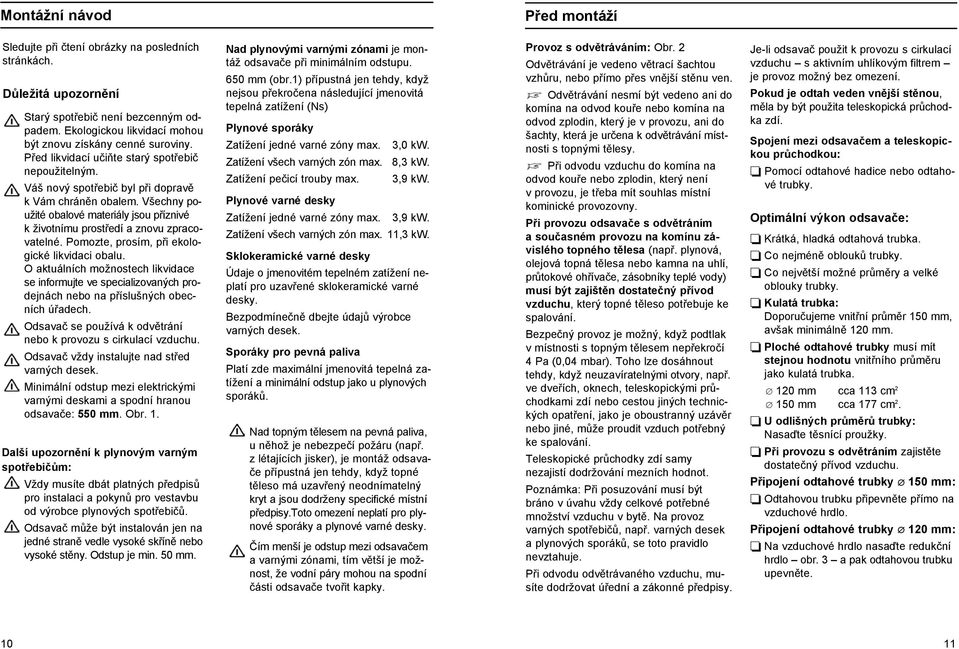

6 Montážní návod Před montáží Sledujte při čtení obrázky na posledních stránkách. Důležitá upozornění Starý spotřebič není bezcenným odpadem. Ekologickou likvidací mohou být znovu získány cenné suroviny. Před likvidací učiňte starý spotřebič nepoužitelným. Váš nový spotřebič byl při dopravě k Vám chráněn obalem. Všechny použité obalové materiály jsou příznivé k životnímu prostředí a znovu zpracovatelné. Pomozte, prosím, při ekologické likvidaci obalu. O aktuálních možnostech likvidace se informujte ve specializovaných prodejnách nebo na příslušných obecních úřadech. Odsavač se používá k odvětrání nebo k provozu s cirkulací vzduchu. Odsavač vždy instalujte nad střed varných desek. Minimální odstup mezi elektrickými varnými deskami a spodní hranou odsavače: 550 mm. Obr. 1. Další upozornění k plynovým varným spotřebičům: Vždy musíte dbát platných předpisů pro instalaci a pokynů pro vestavbu od výrobce plynových spotřebičů. Odsavač může být instalován jen na jedné straně vedle vysoké skříně nebo vysoké stěny. Odstup je min. 50 mm. Nad plynovými varnými zónami je montáž odsavače při minimálním odstupu. 650 mm (obr.1) přípustná jen tehdy, když nejsou překročena následující jmenovitá tepelná zatížení (Ns) Plynové sporáky Zatížení jedné varné zóny max. Zatížení všech varných zón max. Zatížení pečicí trouby max. 3,0 kw. 8,3 kw. 3,9 kw. Plynové varné desky Zatížení jedné varné zóny max. 3,9 kw. Zatížení všech varných zón max. 11,3 kw. Sklokeramické varné desky Údaje o jmenovitém tepelném zatížení neplatí pro uzavřené sklokeramické varné desky. Bezpodmínečně dbejte údajů výrobce varných desek. Sporáky pro pevná paliva Platí zde maximální jmenovitá tepelná zatížení a minimální odstup jako u plynových sporáků. Nad topným tělesem na pevná paliva, u něhož je nebezpečí požáru (např. z létajících jisker), je montáž odsavače přípustná jen tehdy, když topné těleso má uzavřený neodnímatelný kryt a jsou dodrženy specifické místní předpisy.toto omezení neplatí pro plynové sporáky a plynové varné desky. Čím menší je odstup mezi odsavačem a varnými zónami, tím větší je možnost, že vodní páry mohou na spodní části odsavače tvořit kapky. Provoz s odvětráváním: Obr. 2 Odvětrávání je vedeno větrací šachtou vzhůru, nebo přímo přes vnější stěnu ven. Odvětrávání nesmí být vedeno ani do komína na odvod kouře nebo komína na odvod zplodin, který je v provozu, ani do šachty, která je určena k odvětrávání místnosti s topnými tělesy. Při odvodu vzduchu do komína na odvod kouře nebo zplodin, který není v provozu, je třeba mít souhlas místní kominické provozovny. Při provozu odsavače s odvětráním a současném provozu na komínu závislého topného tělesa (např. plynová, olejová topná tělesa nebo kamna na uhlí, průtokové ohřívače, zásobníky teplé vody) musí být zajištěn dostatečný přívod vzduchu, který topné těleso potřebuje ke spalování. Bezpečný provoz je možný, když podtlak v místnosti s topným tělesem nepřekročí 4 Pa (0,04 mbar). Toho lze dosáhnout tehdy, když neuzavíratelnými otvory, např. ve dveřích, oknech, teleskopickými průchodkami zdí nebo cestou jiných technických opatření, jako je oboustranný uzávěr nebo jiné, může proudit vzduch potřebný ke spalování. Teleskopické průchodky zdí samy nezajistí dodržování mezních hodnot. Poznámka: Při posuzování musí být bráno v úvahu vždy celkové potřebné množství vzduchu v bytě. Na provoz varných spotřebičů, např. varných desek a plynových sporáků, se toto pravidlo nevztahuje. Při odvodu odvětrávaného vzduchu, musíte dodržovat úřední a zákonné předpisy. Je-li odsavač použit k provozu s cirkulací vzduchu s aktivním uhlíkovým filtrem je provoz možný bez omezení. Pokud je odtah veden vnější stěnou, měla by být použita teleskopická průchodka zdí. Spojení mezi odsavačem a teleskopickou průchodkou: Pomocí odtahové hadice nebo odtahové trubky. Optimální výkon odsavače: Krátká, hladká odtahová trubka. Co nejméně oblouků trubky. Co největší možné průměry a velké oblouky trubky. Kulatá trubka: Doporučujeme vnitřní průměr 150 mm, avšak minimálně 120 mm. Ploché odtahové trubky musí mít stejnou hodnotu vnitřního průměru jako kulatá trubka. 120 mm cca 113 cm mm cca 177 cm 2. U odlišných průměrů trubky: Nasaďte těsnící proužky. Při provozu s odvětráním zajistěte dostatečný přívod vzduchu. Připojení odtahové trubky 150 mm: Odtahovou trubku připevněte přímo na vzduchové hrdlo. Připojení odtahové trubky 120 mm: Na vzduchové hrdlo nasaďte redukční hrdlo obr. 3 a pak odtahovou trubku upevněte

7 Před montáží Elektrické připojení Montáž Přestavba z provozu s odvětráním na cirkulační provoz Provoz s cirkulací vzduchu. Obr. 5 (Jen modely DKE 915 F a DKE 915 L S aktivním uhlíkovým filtrem, když není možný provoz s odvětráním. Kompletní montážní sadu můžete koupit ve specializovaném obchodě. Hmotnost (kg): Konstrukční změny v rámci technického rozvoje jsou vyhrazeny Odvětrání Cirkulace DKE 915 F DKE 915 L D8950NO 26 DKE975 T 26 D8250NO 28 LC DKE 175 T 28 Odsavač smí být připojen jen na předpisově instalovanou zásuvku s ochranným kontaktem. Zásuvku umístěte pokud možno přímo nad kryt komínu, na strop. Při opravách odpojte vždy odsavač od elektrické sítě. Délka přívodního kabelu: 1,30 m. Při požadovaném pevném připojení: Odsavač smí být připojen jen koncesovaným elektrikářem s oprávněním od příslušných elektrických podniků. Instalace předpokládá odpojovací zařízení. Jako odpojovací zařízení se používá spínač s odstupem kontaktů větším než 3 mm a všepólovým odpojením. Odsavač odpovídá normám EU o podmínkách elektromagnetické kompatibility. Dbejte na minimální možný odstup odsavače od elektrických varných desek 550 mm, od plynových varných desek 650 mm. 1. Pomocí šablony naznačte pozici pro upevňování a bezpečnostní otvory na zdi. 2. Najděte střed odsavače a označte otvory pro upevnění oblouku pro horní díl. 3. Vyvrtejte otvory vrtákem o 8 mm. 4. Ohnuté držákové háky s hmoždinkami a šrouby upevněte do otvorů tak, aby zakřivený díl ukazoval ven; do otvorů pro zajištění bezpečnosti dejte plastové hmoždinky. 5. Šrouby pevně utáhněte. 6. Zadní díl odsavače přiložte ke zdi a zavěste do příslušných otvorů. 7. Pomocí šroubováku pomalu dotahujte 2 šrouby příslušné pro horizontální polohu odsavače, až se odsavač bude nacházet v horizontální poloze nad varnou deskou (obr. 5 nebo 6). 8. Bezpečnostní šrouby zastrčte dovnitř a pevně je dotáhněte. 9. Šrouby nastrčte do otvorů pro komínový oblouk a pevně je dotáhněte. 10. Proveďte elektrické připojení. 11. Propojte trubky. 12. Namontujte 2 díly komínu, horní díl 2 šrouby na oblouk komínu a dolní díl 2 šrouby na korpus odsavače. 13. Jen pro model DKE 915F: Dolní komín musí být připevněn 5 šrouby (obr.7). Ve výrobě bylo elektronické ovládání nastaveno na Vámi zakoupené provedení odsavače. Pokud je nutná přestavba druhu provozu musí být provedena přestavba elektronického ovládání. Přestavba: Odsavač musí být připojen a vypnut. Pro ovládání s kulatými tlačítky Po dobu několika sekund stiskněte současně tlačítka osvětlení a doba, až se po straně na displeji objeví ukazatel, po němž následuje číslice Stisknutím tlačítka osvětlení je možné indikovanou hodnotu 0 (odvětrání) změnit na 1 (cirkulace) a naopak. 3. Stiskněte tlačítko O pro potvrzení volby. Pro ovládání s hranatými tlačítky 1. Stiskněte tlačítko O a držte jej stisknuté. 2. Když svítí ukazatel stiskněte ještě tlačítko, dokud nesvítí nebo. Pak tlačítko pusťte. Provoz s odvětráním na cirkulační provoz Ukazatel po krátkém čase zhasne. Elektronické řízení je nastaveno na cirkulační provoz. Cirkulační provoz na provoz odvětrání Ukazatel po krátkém čase zhasne. Elektronické ovládání je nastaveno na provoz odvětrání

8 min. 550 mm - elektro 650 mm - plyn Obr. 3 Obr. 1 Obr. 2 Obr

9 Obr. 6 Obr. 5 Obr

10 Obchodní značka BSH : Značka SIEMENS Typ / Prodejní označení LC Barva Příkon W 340 z toho osvětlení W 4 20 připojení přívodním kabelem o délce m 1,3 Vnější rozměry výška cm 72,0 99,0 šířka cm 120 hloubka cm 55 připojení trubek nahoru a dozadu mm 150/120 Objem větrání podle DIN m 3 /h 150 / 120 při provozu odvětrání stupeň stupeň stupeň 3 / intenzivní stupeň 800 při provozu s cirkulací vzduchu s aktivním filtrem stupeň 1 stupeň 2 max. normální stupeň např. stupeň 3 / 4 intenzivní stupeň doběh ventilátoru počet motorů 1 Elektrické připojení napětí V Bezpečnost / odrušení odpovídá bezpečnostním předpisům označení CE Přehled hlučností odsavače odvětrávání intenzivní stupeň na 150 mm db 73 odvětrávání stupeň 1 na 150 mm db 50 odvětrávání stupeň 2 na 150 mm db 54 odvětrávání stupeň 3 na 150 mm db 61 Přiložené tiskoviny v němčině Siemens-Electrogeräte GmbH.Carl-Wery-Str. 34, INFORMAČNÍ LIST: BSH domácí spotřebiče s. r. o. Ujištění dovozce o vydání prohlášení o shodě Vážený zákazníku, dle 13, odst.5 zákona č. 22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s. r. o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s. r. o. 19
