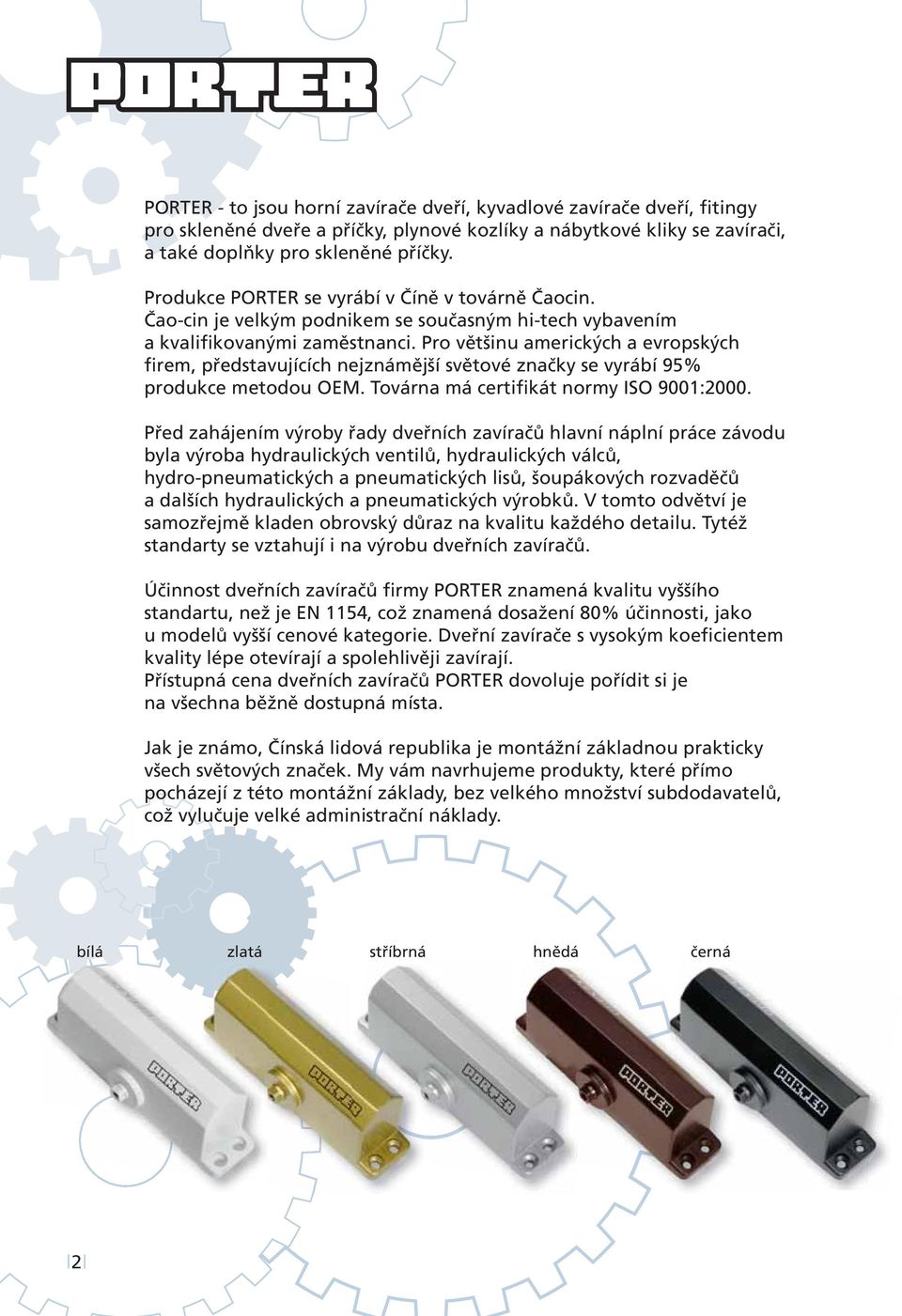

2 PORTER - to jsou horní zavírače dveří, kyvadlové zavírače dveří, fitingy pro skleněné dveře a příčky, plynové kozlíky a nábytkové kliky se zavírači, a také doplňky pro skleněné příčky. Produkce PORTER se vyrábí v Číně v továrně Čaocin. Čao-cin je velkým podnikem se současným hi-tech vybavením a kvalifikovanými zaměstnanci. Pro většinu amerických a evropských firem, představujících nejznámější světové značky se vyrábí 95% produkce metodou OEM. Továrna má certifikát normy ISO 9001:2000. Před zahájením výroby řady dveřních zavíračů hlavní náplní práce závodu byla výroba hydraulických ventilů, hydraulických válců, hydro-pneumatických a pneumatických lisů, šoupákových rozvaděčů a dalších hydraulických a pneumatických výrobků. V tomto odvětví je samozřejmě kladen obrovský důraz na kvalitu každého detailu. Tytéž standarty se vztahují i na výrobu dveřních zavíračů. Účinnost dveřních zavíračů firmy PORTER znamená kvalitu vyššího standartu, než je EN 1154, což znamená dosažení 80% účinnosti, jako u modelů vyšší cenové kategorie. Dveřní zavírače s vysokým koeficientem kvality lépe otevírají a spolehlivěji zavírají. Přístupná cena dveřních zavíračů PORTER dovoluje pořídit si je na všechna běžně dostupná místa. Jak je známo, Čínská lidová republika je montážní základnou prakticky všech světových značek. My vám navrhujeme produkty, které přímo pocházejí z této montážní základy, bez velkého množství subdodavatelů, což vylučuje velké administrační náklady. bílá zlatá stříbrná hnědá černá 2

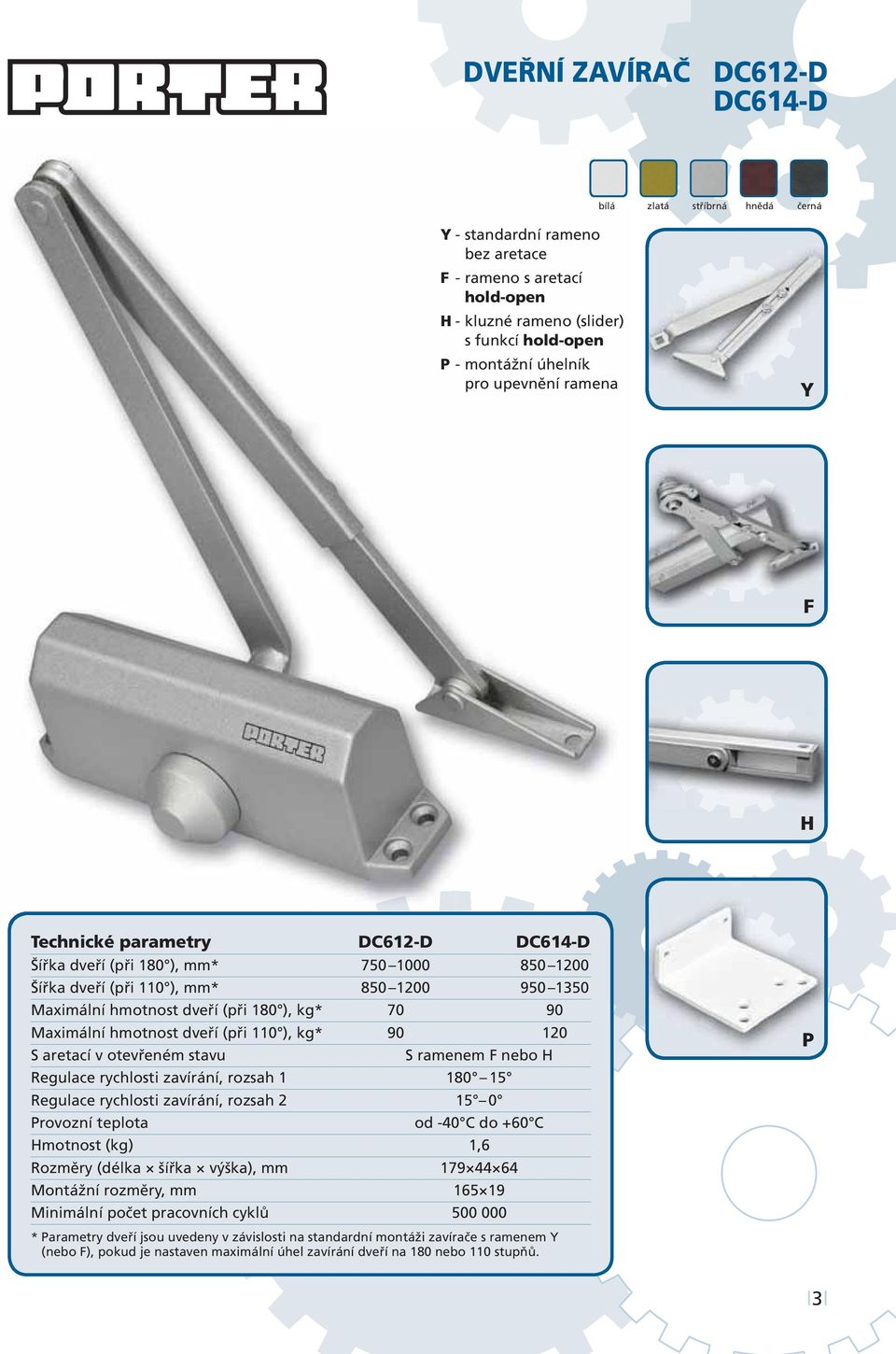

3 DVEŘNÍ ZAVÍRAČ DC 612-D DC614-D bílá zlatá stříbrná hnědá černá Y - standardní rameno bez aretace F - rameno s aretací hold-open H - kluzné rameno (slider) s funkcí hold-open P - montážní úhelník pro upevnění ramena Y F H Technické parametry DC612-D DC614-D Šířka dveří (při 180 ), mm* Šířka dveří (při 110 ), mm* Maximální hmotnost dveří (při 180 ), kg* Maximální hmotnost dveří (při 110 ), kg* S aretací v otevřeném stavu S ramenem F nebo H Regulace rychlosti zavírání, rozsah Regulace rychlosti zavírání, rozsah Hmotnost (kg) 1,6 Rozměry (délka šířka výška), mm Montážní rozměry, mm Minimální počet pracovních cyklů * Parametry dveří jsou uvedeny v závislosti na standardní montáži zavírače s ramenem Y (nebo F), pokud je nastaven maximální úhel zavírání dveří na 180 nebo 110 stupňů. P 3

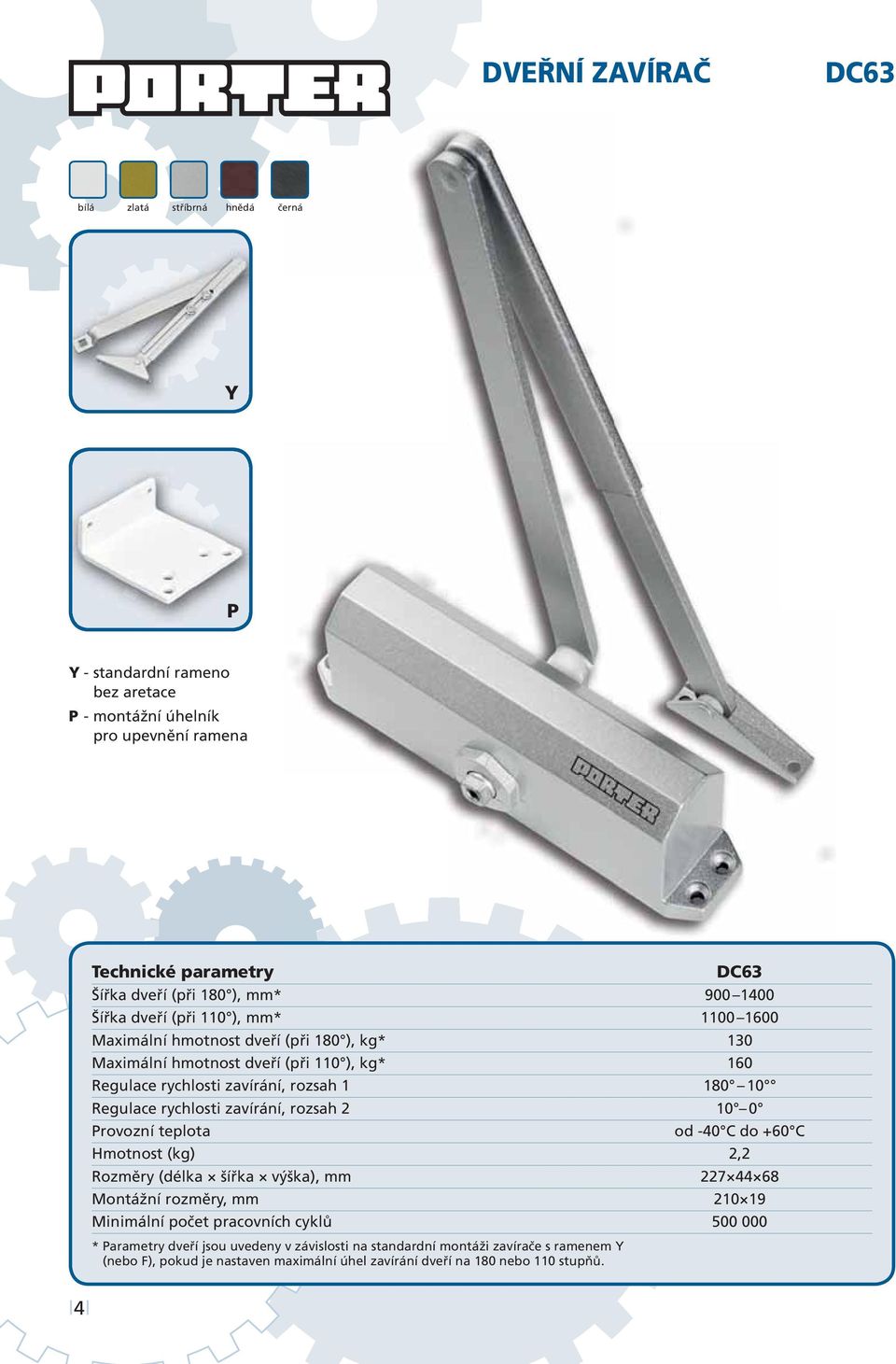

4 DVEŘNÍ ZAVÍRAČ DC63 bílá zlatá stříbrná hnědá černá Y P Y - standardní rameno bez aretace P - montážní úhelník pro upevnění ramena Technické parametry DC63 Šířka dveří (při 180 ), mm* Šířka dveří (při 110 ), mm* Maximální hmotnost dveří (při 180 ), kg* 130 Maximální hmotnost dveří (při 110 ), kg* 160 Regulace rychlosti zavírání, rozsah Regulace rychlosti zavírání, rozsah Hmotnost (kg) 2,2 Rozměry (délka šířka výška), mm Montážní rozměry, mm Minimální počet pracovních cyklů * Parametry dveří jsou uvedeny v závislosti na standardní montáži zavírače s ramenem Y (nebo F), pokud je nastaven maximální úhel zavírání dveří na 180 nebo 110 stupňů. 4

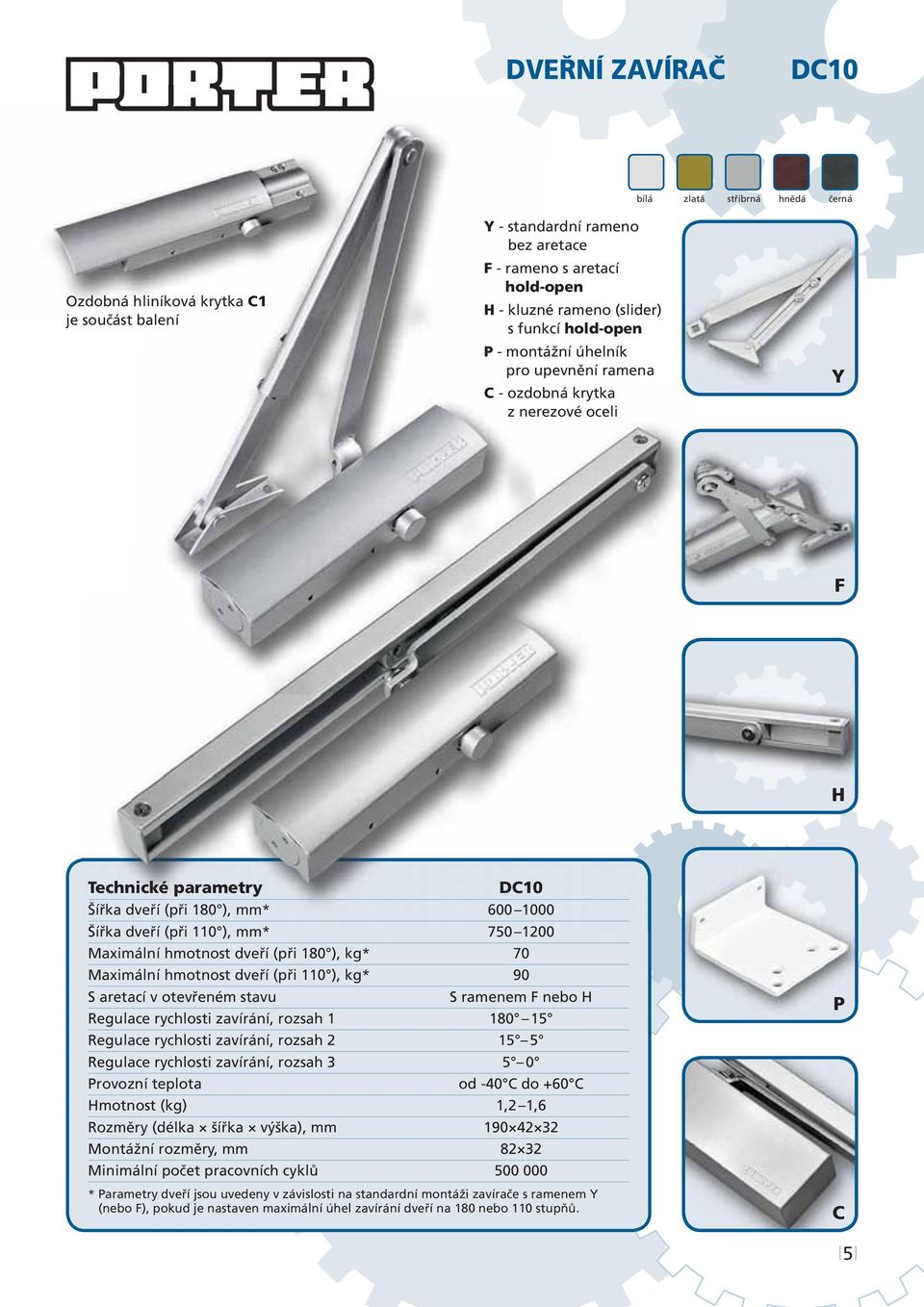

5 DVEŘNÍ ZAVÍRAČ DC10 bílá zlatá stříbrná hnědá černá Ozdobná hliníková krytka C1 je součást balení Y - standardní rameno bez aretace F - rameno s aretací hold-open H - kluzné rameno (slider) s funkcí hold-open P - montážní úhelník pro upevnění ramena C - ozdobná obná krytka z nerezové oceli Y F H Technické parametry DC10 Šířka dveří (při 180 ), mm* Šířka dveří (při 110 ), mm* Maximální hmotnost dveří (při 180 ), kg* 70 Maximální hmotnost dveří (při 110 ), kg* 90 S aretací v otevřeném stavu S ramenem F nebo H Regulace rychlosti zavírání, rozsah Regulace rychlosti zavírání, rozsah Regulace rychlosti zavírání, rozsah Hmotnost (kg) 1,2 1,6 Rozměry (délka šířka výška), mm Montážní rozměry, mm Minimální počet pracovních cyklů * Parametry dveří jsou uvedeny v závislosti na standardní montáži zavírače s ramenem Y (nebo F), pokud je nastaven maximální úhel zavírání dveří na 180 nebo 110 stupňů. P C 5

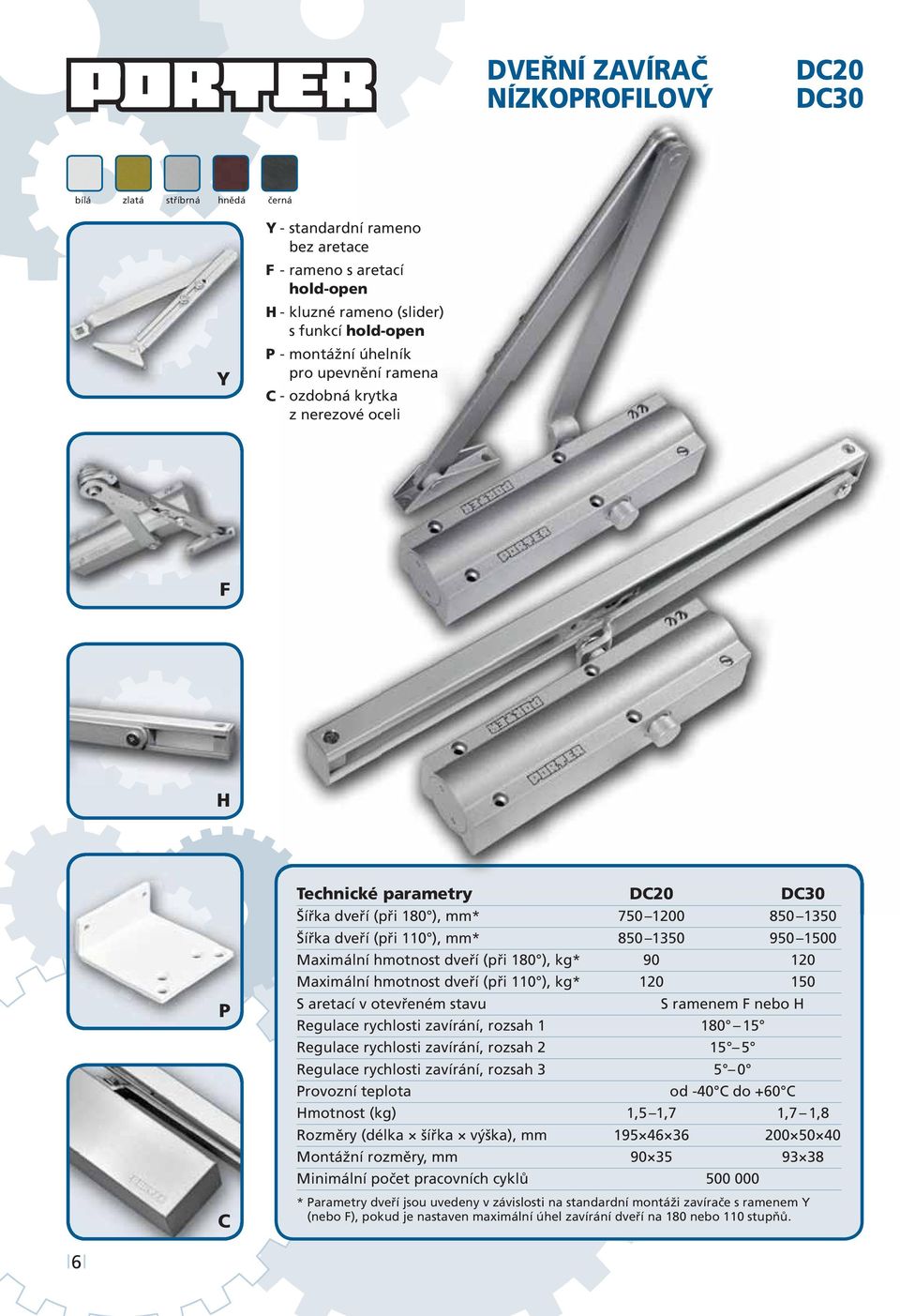

6 DVEŘNÍ ZAVÍRAČ NÍZKOPROFILOVÝ DC20 DC30 bílá zlatá stříbrná hnědá černá Y Y - standardní ní rameno bez aretace F - rameno s aretací hold-open H - kluzné rameno (slider) s funkcí hold-open P - montážní úhelník pro upevnění ramena C - ozdobná krytka z nerezové oceli F H P C Technické parametry DC20 DC30 Šířka dveří (při 180 ), mm* Šířka dveří (při 110 ), mm* Maximální hmotnost dveří (při 180 ), kg* Maximální hmotnost dveří (při 110 ), kg* S aretací v otevřeném stavu S ramenem F nebo H Regulace rychlosti zavírání, rozsah Regulace rychlosti zavírání, rozsah Regulace rychlosti zavírání, rozsah Hmotnost (kg) 1,5 1,7 1,7 1,8 Rozměry (délka šířka výška), mm Montážní rozměry, mm Minimální počet pracovních cyklů * Parametry dveří jsou uvedeny v závislosti na standardní montáži zavírače s ramenem Y (nebo F), pokud je nastaven maximální úhel zavírání dveří na 180 nebo 110 stupňů. 6

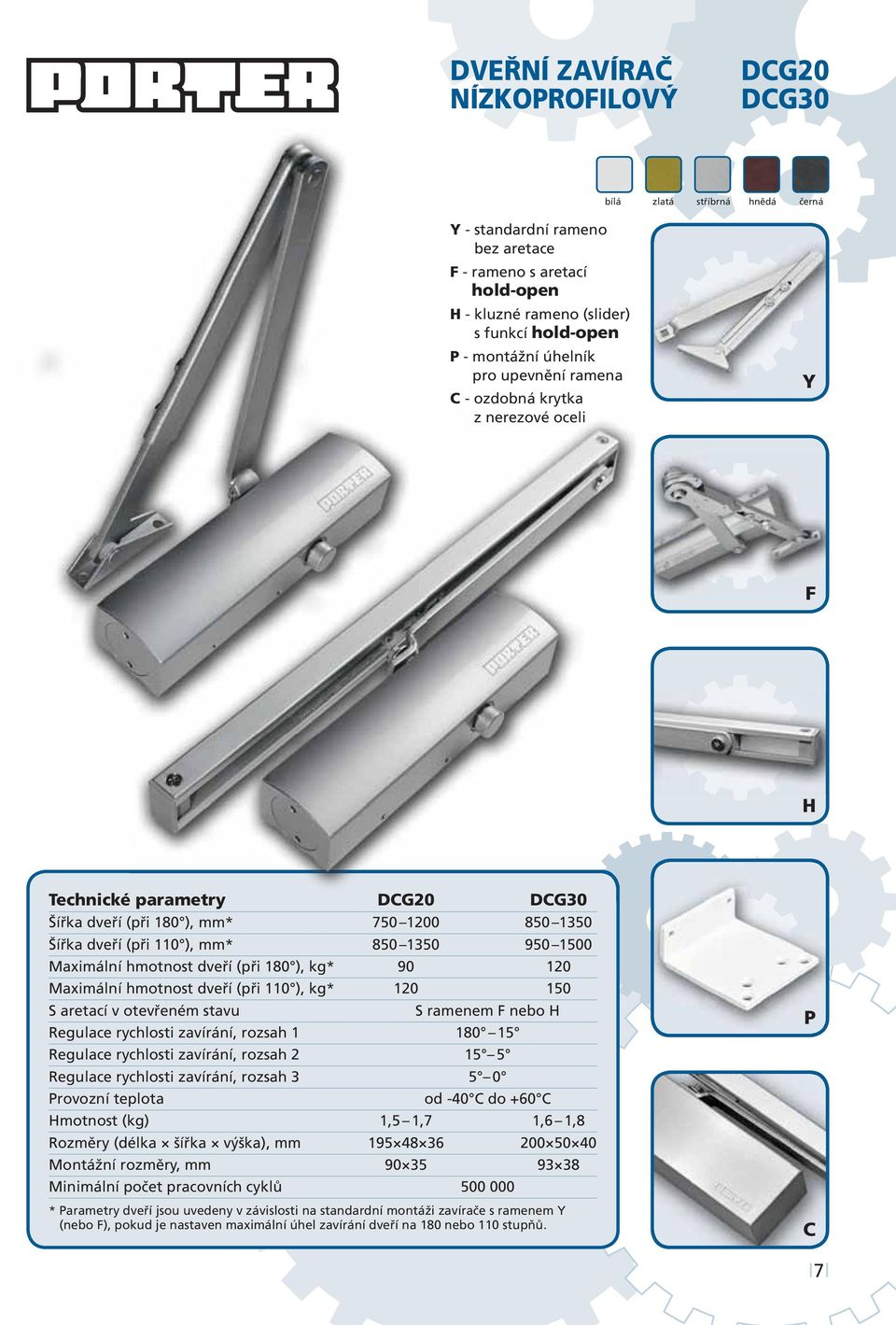

7 DVEŘNÍ ZAVÍRAČ NÍZKOPROFILOVÝ DCG20 DCG30 bílá zlatá stříbrná hnědá černá Y - standardní rameno bez aretace F - rameno s aretací hold-open H - kluzné rameno (slider) s funkcí hold-open P - montážní úhelník pro upevnění ramena C - ozdobná krytka z nerezové oceli Y F H Technické parametry DCG20 DCG30 Šířka dveří (při 180 ), mm* Šířka dveří (při 110 ), mm* Maximální hmotnost dveří (při 180 ), kg* Maximální hmotnost dveří (při 110 ), kg* S aretací v otevřeném stavu S ramenem F nebo H Regulace rychlosti zavírání, rozsah Regulace rychlosti zavírání, rozsah Regulace rychlosti zavírání, rozsah Hmotnost (kg) 1,5 1,7 1,6 1,8 Rozměry (délka šířka výška), mm Montážní rozměry, mm Minimální počet pracovních cyklů * Parametry dveří jsou uvedeny v závislosti na standardní montáži zavírače s ramenem Y (nebo F), pokud je nastaven maximální úhel zavírání dveří na 180 nebo 110 stupňů. P C 7

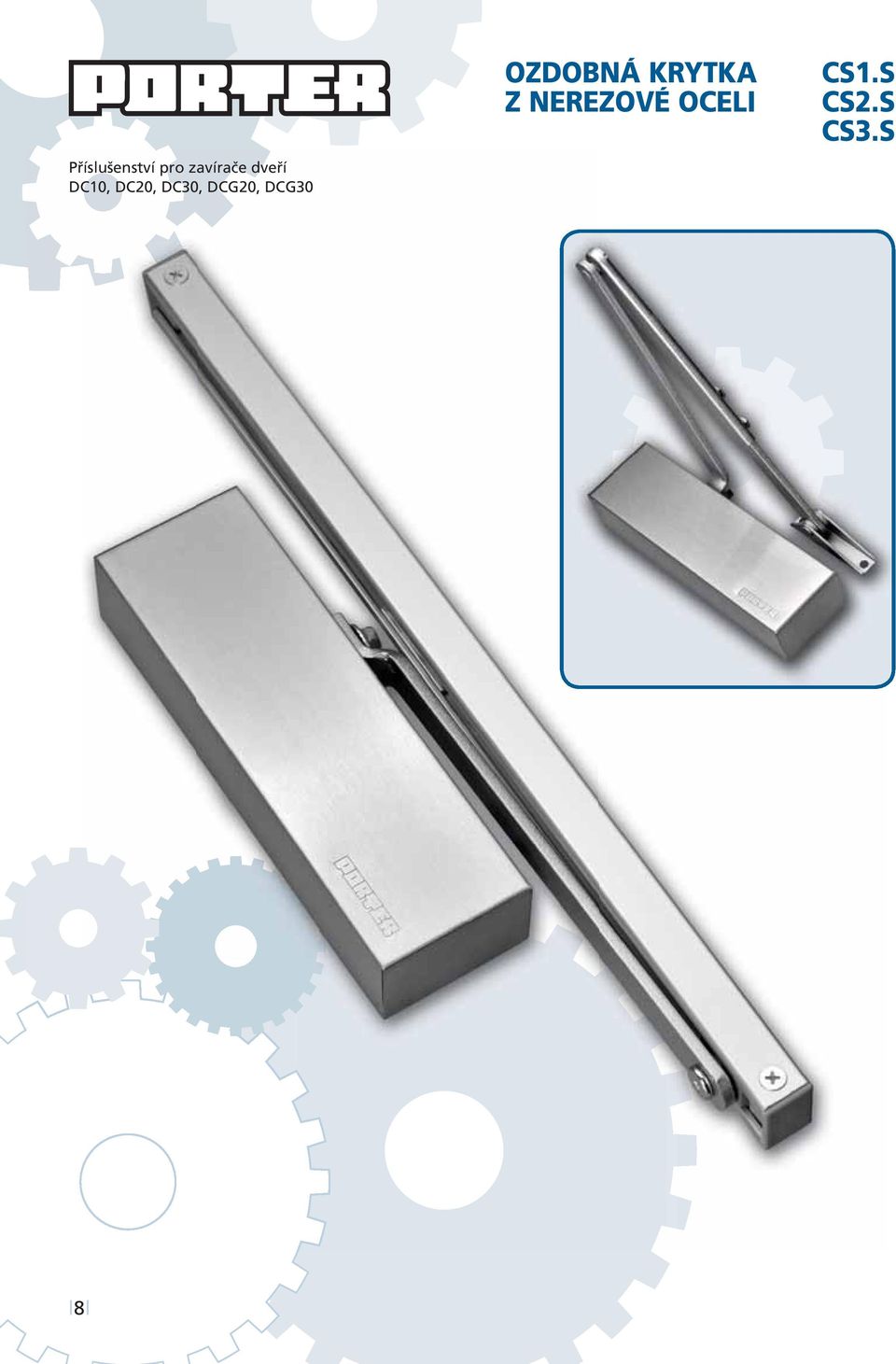

8 Příslušenství pro zavírače dveří DC10, DC20, DC30, DCG20, DCG30 OZDOBNÁ KRYTKA Z NEREZOVÉ OCELI CS1.S CS2.S CS3.S 8

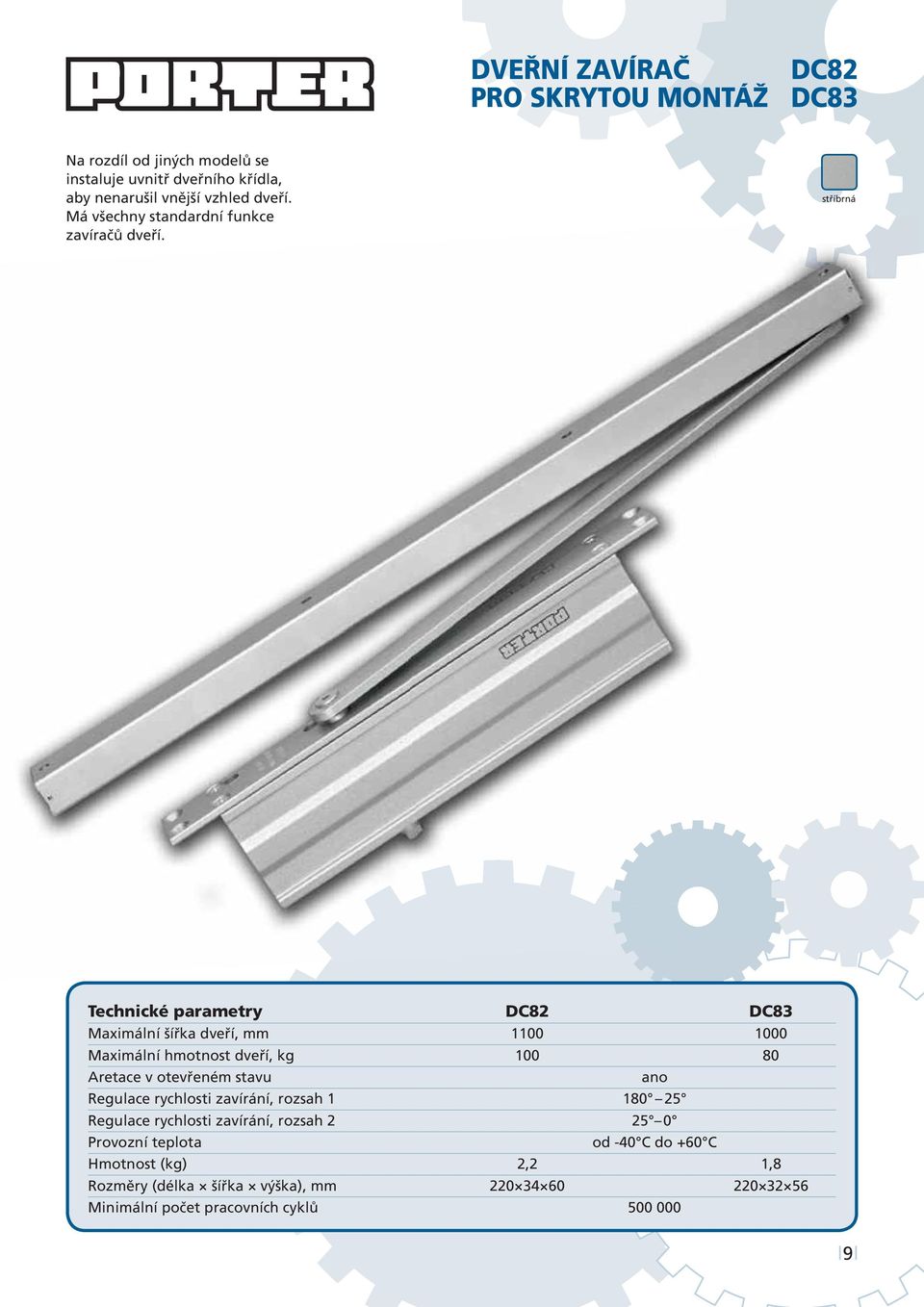

9 DVEŘNÍ ZAVÍRAČ DC82 PRO SKRYTOU MONTÁŽ DC83 Na rozdíl od jiných modelů se instaluje uvnitř dveřního křídla, aby nenarušil vnější vzhled dveří. Má všechny standardní funkce zavíračů dveří. stříbrná Technické parametry DC82 DC83 Maximální šířka dveří, mm Maximální hmotnost dveří, kg Aretace v otevřeném stavu ano Regulace rychlosti zavírání, rozsah Regulace rychlosti zavírání, rozsah Hmotnost (kg) 2,2 1,8 Rozměry (délka šířka výška), mm Minimální počet pracovních cyklů

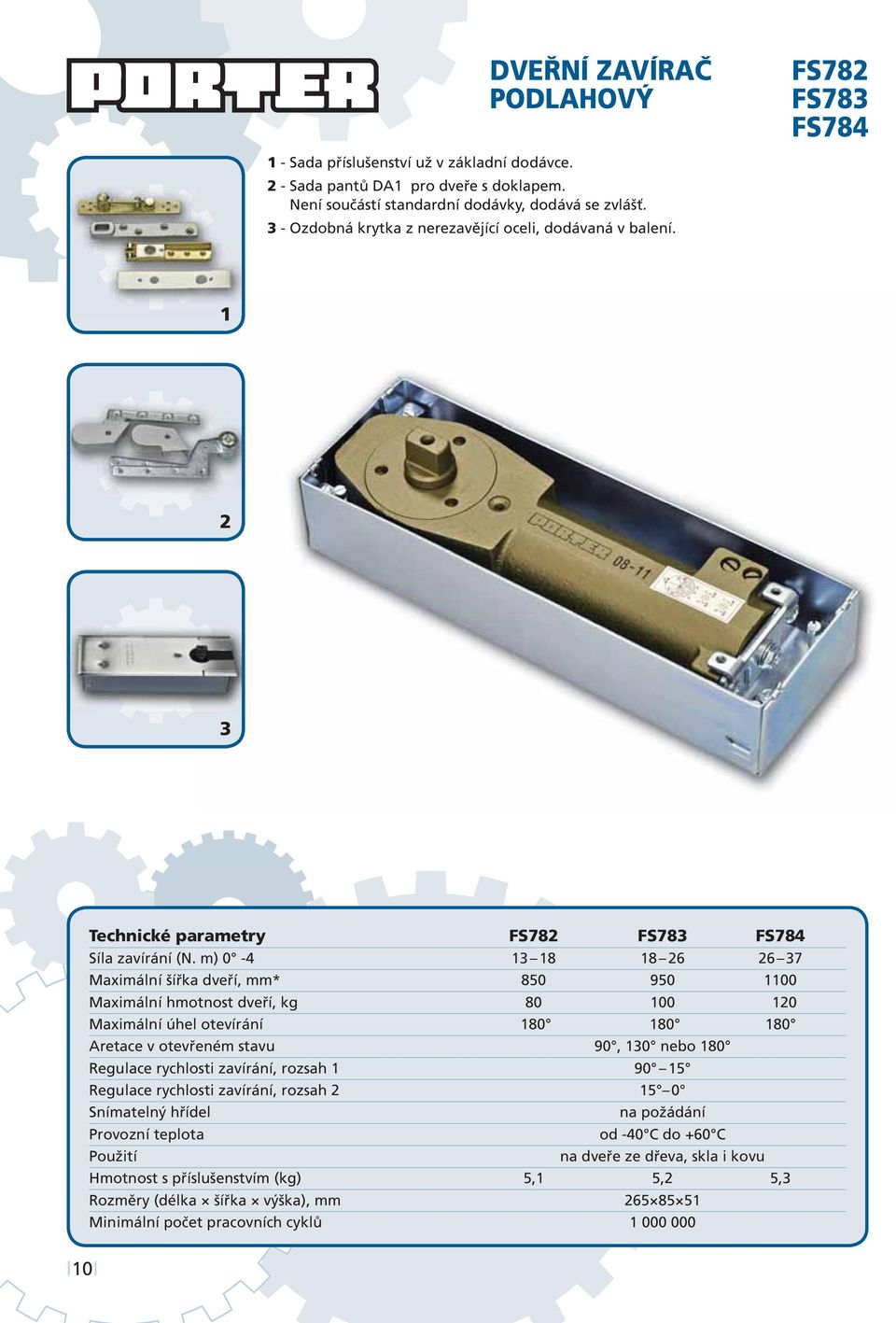

10 DVEŘNÍ ZAVÍRAČ PODLAHOVÝ 1 - Sada příslušenství už v základní dodávce. 2 - Sada pantů DA1 pro dveře s doklapem. Není součástí standardní dodávky, dodává se zvlášť. 3 - Ozdobná krytka z nerezavějící oceli, dodávaná v balení. FS782 FS783 FS Technické parametry FS782 FS783 FS784 Síla zavírání (N. m) Maximální šířka dveří, mm* Maximální hmotnost dveří, kg Maximální úhel otevírání Aretace v otevřeném stavu 90, 130 nebo 180 Regulace rychlosti zavírání, rozsah Regulace rychlosti zavírání, rozsah Snímatelný hřídel na požádání Použití na dveře ze dřeva, skla i kovu Hmotnost s příslušenstvím (kg) 5,1 5,2 5,3 Rozměry (délka šířka výška), mm Minimální počet pracovních cyklů

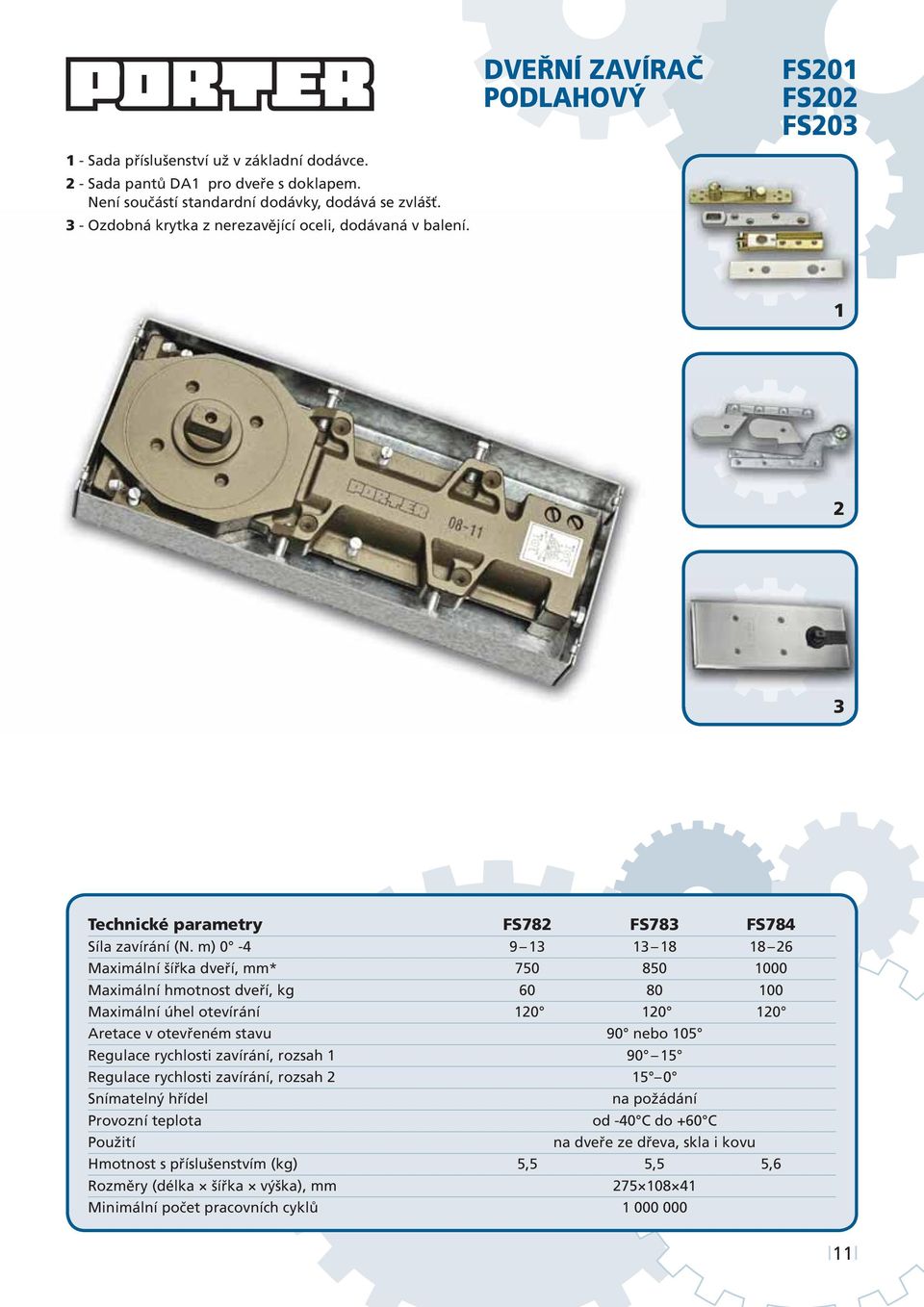

11 1 - Sada příslušenství už v základní dodávce. 2 - Sada pantů DA1 pro dveře s doklapem. Není součástí standardní dodávky, dodává se zvlášť. 3 - Ozdobná krytka z nerezavějící oceli, dodávaná v balení. DVEŘNÍ ZAVÍRAČ PODLAHOVÝ FS201 FS202 FS Technické parametry FS782 FS783 FS784 Síla zavírání (N. m) Maximální šířka dveří, mm* Maximální hmotnost dveří, kg Maximální úhel otevírání Aretace v otevřeném stavu 90 nebo 105 Regulace rychlosti zavírání, rozsah Regulace rychlosti zavírání, rozsah Snímatelný hřídel na požádání Použití na dveře ze dřeva, skla i kovu Hmotnost s příslušenstvím (kg) 5,5 5,5 5,6 Rozměry (délka šířka výška), mm Minimální počet pracovních cyklů

12 DVEŘNÍ ZAVÍRAČ PODLAHOVÝ 1 - Sada příslušenství už v základní dodávce. 2 - Sada pantů DA1 pro dveře s doklapem. Není součástí standardní dodávky, dodává se zvlášť. 3 - Ozdobná krytka z nerezavějící oceli, dodávaná v balení. FS301 FS302 FS303 FS Technické parametry FS301 FS302 FS303 FS304 Síla zavírání (N. m) Maximální šířka dveří, mm Maximální hmotnost dveří, kg Maximální úhel otevírání Aretace v otevřeném stavu 90 nebo 105 Regulace rychlosti zavírání, rozsah Regulace rychlosti zavírání, rozsah Snímatelný hřídel na požádání Použití na dveře ze dřeva, skla i kovu Hmotnost s příslušenstvím (kg) 6,0 6,1 6,2 6,3 Rozměry (délka šířka výška) (mm) Minimální počet pracovních cyklů

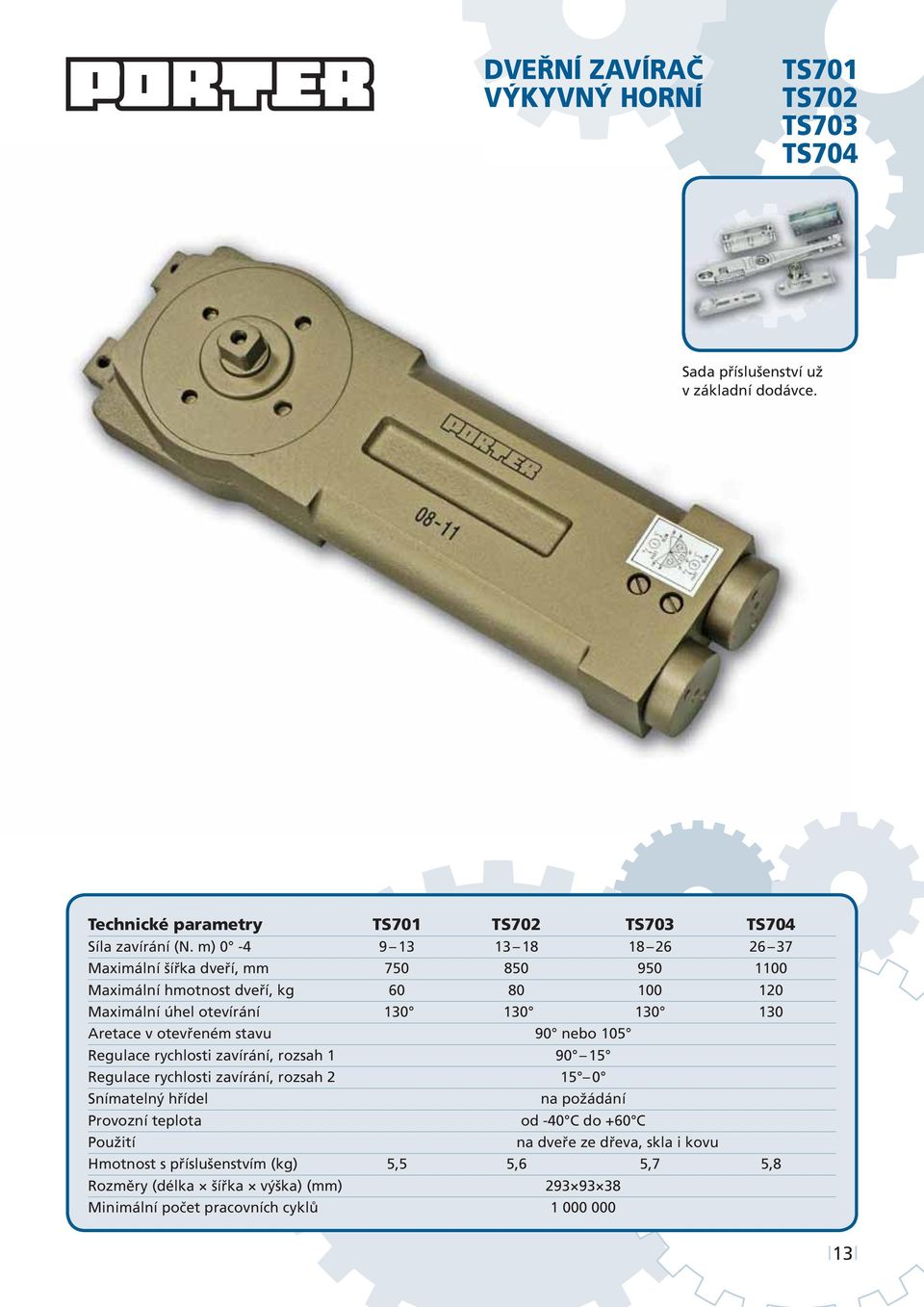

13 DVEŘNÍ ZAVÍRAČ VÝKYVNÝ HORNÍ TS701 TS702 TS703 TS704 Sada příslušenství už v základní dodávce. Technické parametry TS701 TS702 TS703 TS704 Síla zavírání (N. m) Maximální šířka dveří, mm Maximální hmotnost dveří, kg Maximální úhel otevírání Aretace v otevřeném stavu 90 nebo 105 Regulace rychlosti zavírání, rozsah Regulace rychlosti zavírání, rozsah Snímatelný hřídel na požádání Použití na dveře ze dřeva, skla i kovu Hmotnost s příslušenstvím (kg) 5,5 5,6 5,7 5,8 Rozměry (délka šířka výška) (mm) Minimální počet pracovních cyklů

14 KOVÁNÍ PRO SKLENĚNÉ DVEŘE A PŘÍČKY FITINGY GF010 Spodní pant na pohyblivou část GF040 Fiting- protikus na horní úhlový pant GF020 Vrchní pant na pohyblivou část GF050 Fiting- protikus vrchního pantu GF020T Pant pro výkyvný zavírač vrchní GF060 Protikus k vrchnímu pantu s fixací ke stěně GF030 Úhlový zámek na skleněné dveře 14 GFPT15 Podpěra pro spodní pant s ložiskem GFPT24 Vrchní osa pantu

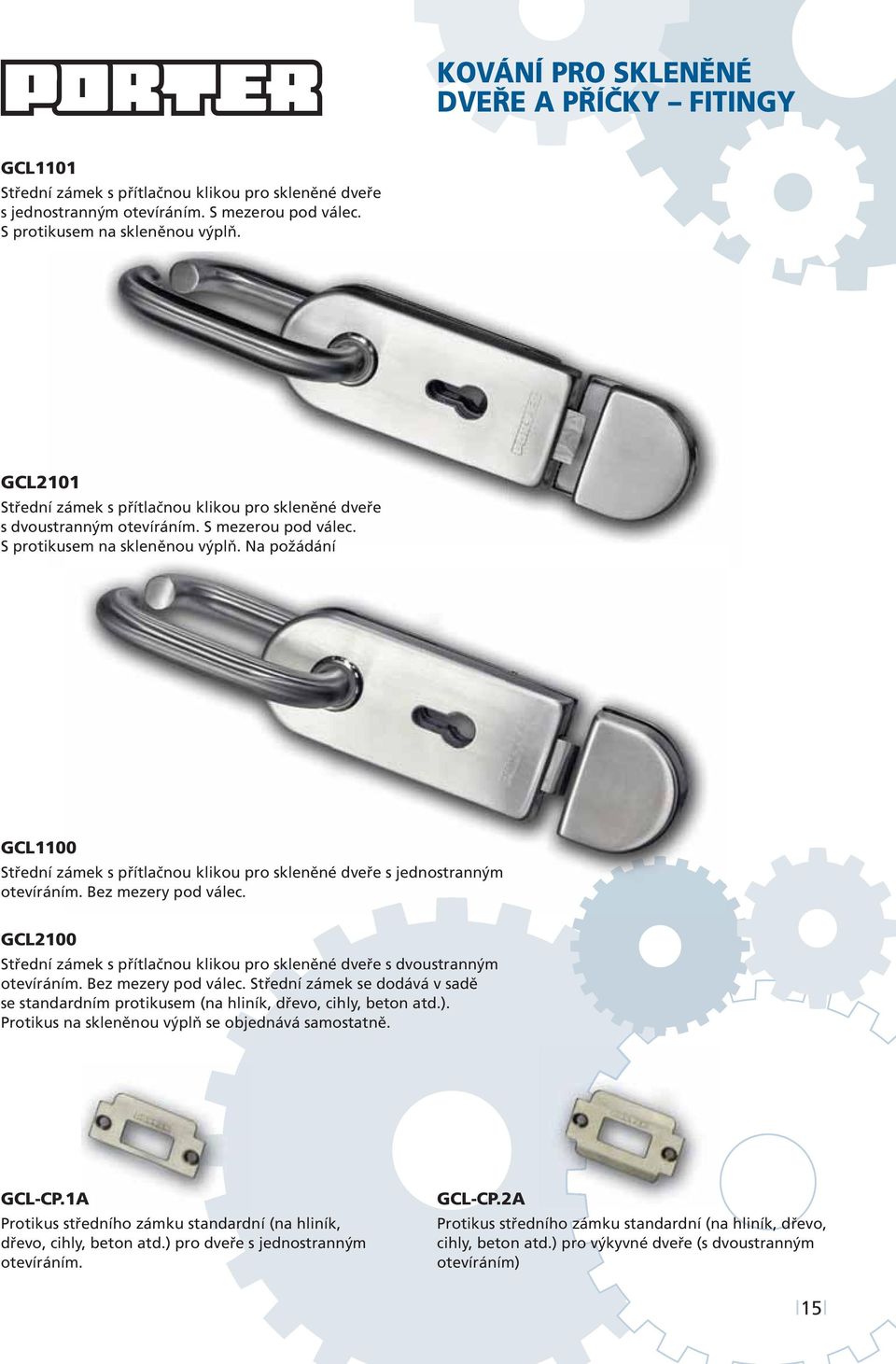

15 KOVÁNÍ PRO SKLENĚNÉ DVEŘE A PŘÍČKY FITINGY GCL1101 Střední zámek s přítlačnou klikou pro skleněné dveře s jednostranným otevíráním. S mezerou pod válec. S protikusem na skleněnou výplň. GCL2101 Střední zámek s přítlačnou klikou pro skleněné dveře s dvoustranným otevíráním. S mezerou pod válec. S protikusem na skleněnou výplň. Na požádání GCL1100 Střední zámek s přítlačnou klikou pro skleněné dveře s jednostranným otevíráním. Bez mezery pod válec. GCL2100 Střední zámek s přítlačnou klikou pro skleněné dveře s dvoustranným otevíráním. Bez mezery pod válec. Střední zámek se dodává v sadě se standardním protikusem (na hliník, dřevo, cihly, beton atd.). Protikus na skleněnou výplň se objednává samostatně. GCL-CP.1A Protikus středního zámku standardní (na hliník, dřevo, cihly, beton atd.) pro dveře s jednostranným otevíráním. GCL-CP.2A Protikus středního zámku standardní (na hliník, dřevo, cihly, beton atd.) pro výkyvné dveře (s dvoustranným otevíráním) 15

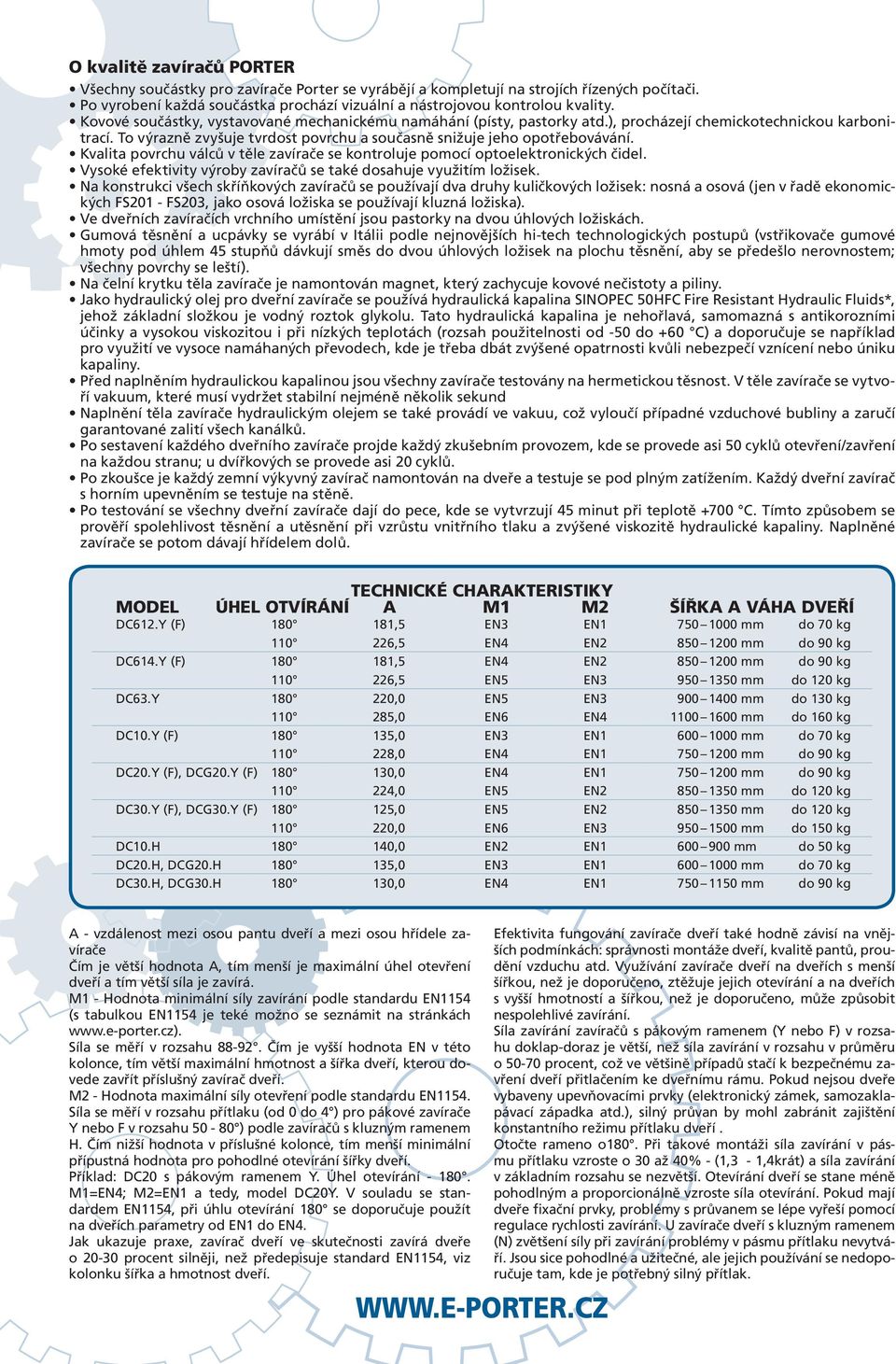

16 O kvalitě zavíračů PORTER Všechny součástky pro zavírače Porter se vyrábějí a kompletují na strojích řízených počítači. Po vyrobení každá součástka prochází vizuální a nástrojovou kontrolou kvality. Kovové součástky, vystavované mechanickému namáhání (písty, pastorky atd.), procházejí chemickotechnickou karbonitrací. To výrazně zvyšuje tvrdost povrchu a současně snižuje jeho opotřebovávání. Kvalita povrchu válců v těle zavírače se kontroluje pomocí optoelektronických čidel. Vysoké efektivity výroby zavíračů se také dosahuje využitím ložisek. Na konstrukci všech skříňkových zavíračů se používají dva druhy kuličkových ložisek: nosná a osová (jen v řadě ekonomických FS201 - FS203, jako osová ložiska se používají kluzná ložiska). Ve dveřních zavíračích vrchního umístění jsou pastorky na dvou úhlových ložiskách. Gumová těsnění a ucpávky se vyrábí v Itálii podle nejnovějších hi-tech technologických postupů (vstřikovače gumové hmoty pod úhlem 45 stupňů dávkují směs do dvou úhlových ložisek na plochu těsnění, aby se předešlo nerovnostem; všechny povrchy se leští). Na čelní krytku těla zavírače je namontován magnet, který zachycuje kovové nečistoty a piliny. Jako hydraulický olej pro dveřní zavírače se používá hydraulická kapalina SINOPEC 50HFC Fire Resistant Hydraulic Fluids*, jehož základní složkou je vodný roztok glykolu. Tato hydraulická kapalina je nehořlavá, samomazná s antikorozními účinky a vysokou viskozitou i při nízkých teplotách (rozsah použitelnosti od -50 do +60 C) a doporučuje se například pro využití ve vysoce namáhaných převodech, kde je třeba dbát zvýšené opatrnosti kvůli nebezpečí vznícení nebo úniku kapaliny. Před naplněním hydraulickou kapalinou jsou všechny zavírače testovány na hermetickou těsnost. V těle zavírače se vytvoří vakuum, které musí vydržet stabilní nejméně několik sekund Naplnění těla zavírače hydraulickým olejem se také provádí ve vakuu, což vyloučí případné vzduchové bubliny a zaručí garantované zalití všech kanálků. Po sestavení každého dveřního zavírače projde každý zkušebním provozem, kde se provede asi 50 cyklů otevření/zavření na každou stranu; u dvířkových se provede asi 20 cyklů. Po zkoušce je každý zemní výkyvný zavírač namontován na dveře a testuje se pod plným zatížením. Každý dveřní zavírač s horním upevněním se testuje na stěně. Po testování se všechny dveřní zavírače dají do pece, kde se vytvrzují 45 minut při teplotě +700 C. Tímto způsobem se prověří spolehlivost těsnění a utěsnění při vzrůstu vnitřního tlaku a zvýšené viskozitě hydraulické kapaliny. Naplněné zavírače se potom dávají hřídelem dolů. TECHNICKÉ CHARAKTERISTIKY MODEL ÚHEL OTVÍRÁNÍ A M1 M2 ŠÍŘKA A VÁHA DVEŘÍ DC612.Y (F) ,5 EN3 EN mm do 70 kg ,5 EN4 EN mm do 90 kg DC614.Y (F) ,5 EN4 EN mm do 90 kg ,5 EN5 EN mm do 120 kg DC63.Y ,0 EN5 EN mm do 130 kg ,0 EN6 EN mm do 160 kg DC10.Y (F) ,0 EN3 EN mm do 70 kg ,0 EN4 EN mm do 90 kg DC20.Y (F), DCG20.Y (F) ,0 EN4 EN mm do 90 kg ,0 EN5 EN mm do 120 kg DC30.Y (F), DCG30.Y (F) ,0 EN5 EN mm do 120 kg ,0 EN6 EN mm do 150 kg DC10.H ,0 EN2 EN mm do 50 kg DC20.H, DCG20.H ,0 EN3 EN mm do 70 kg DC30.H, DCG30.H ,0 EN4 EN mm do 90 kg A - vzdálenost mezi osou pantu dveří a mezi osou hřídele zavírače Čím je větší hodnota A, tím menší je maximální úhel otevření dveří a tím větší síla je zavírá. M1 - Hodnota minimální síly zavírání podle standardu EN1154 (s tabulkou EN1154 je teké možno se seznámit na stránkách Síla se měří v rozsahu Čím je vyšší hodnota EN v této kolonce, tím větší maximální hmotnost a šířka dveří, kterou dovede zavřít příslušný zavírač dveří. M2 - Hodnota maximální síly otevření podle standardu EN1154. Síla se měří v rozsahu přítlaku (od 0 do 4 ) pro pákové zavírače Y nebo F v rozsahu ) podle zavíračů s kluzným ramenem H. Čím nižší hodnota v příslušné kolonce, tím menší minimální přípustná hodnota pro pohodlné otevírání šířky dveří. Příklad: DC20 s pákovým ramenem Y. Úhel otevírání M1=EN4; M2=EN1 a tedy, model DC20Y. V souladu se standardem EN1154, při úhlu otevírání 180 se doporučuje použít na dveřích parametry od EN1 do EN4. Jak ukazuje praxe, zavírač dveří ve skutečnosti zavírá dveře o procent silněji, než předepisuje standard EN1154, viz kolonku šířka a hmotnost dveří. Efektivita fungování zavírače dveří také hodně závisí na vnějších podmínkách: správnosti montáže dveří, kvalitě pantů, proudění vzduchu atd. Využívání zavírače dveří na dveřích s menší šířkou, než je doporučeno, ztěžuje jejich otevírání a na dveřích s vyšší hmotností a šířkou, než je doporučeno, může způsobit nespolehlivé zavírání. Síla zavírání zavíračů s pákovým ramenem (Y nebo F) v rozsahu doklap-doraz je větší, než síla zavírání v rozsahu v průměru o procent, což ve většině případů stačí k bezpečnému zavření dveří přitlačením ke dveřnímu rámu. Pokud nejsou dveře vybaveny upevňovacími prvky (elektronický zámek, samozaklapávací západka atd.), silný průvan by mohl zabránit zajištění konstantního režimu přítlaku dveří. Otočte rameno o180. Při takové montáži síla zavírání v pásmu přítlaku vzroste o 30 až 40% - (1,3-1,4krát) a síla zavírání v základním rozsahu se nezvětší. Otevírání dveří se stane méně pohodlným a proporcionálně vzroste síla otevírání. Pokud mají dveře fixační prvky, problémy s průvanem se lépe vyřeší pomocí regulace rychlosti zavírání. U zavírače dveří s kluzným ramenem (N) zvětšení síly při zavírání problémy v pásmu přítlaku nevytváří. Jsou sice pohodlné a užitečné, ale jejich používání se nedoporučuje tam, kde je potřebný silný přítlak.
