* odstavení s algoritmem pro dohoření paliva a vyčištění roštu od nedohořelého paliva zvýšeným výkonem ventilátoru.

Transkript

1 Instalační podmínky, schemata a regulace pro peletový kotel GFN s hořákem SUN P7

2 Instalační podmínky nutné pro provoz peletového hořáku FERROLI SUN P7 Provoz peletového hořáku má atypický průběh odlišný od hořáků na jiná paliva. Časový průběh je řízen elektronickou deskou pro níž je možno nastavit časové a provozní algoritmy určené odlišně pro jednotlivé objekty a to hydraulické zapojení topného systému, použití komponentů, objemu topné soustavy atd. Provoz peletového hořáku SUN P7 sestává z několika na sebe navazujících částí: * zapalovací algoritmus a) provětrání a) vzduchové čištění hořáku b) dávkování pelet pro zapálení včetně zapnutí zapalovací spirály c) vznik plamene s přechodem na I. výkonový stupeň d) postupný přechod na další výkonové stupně (dle nastavení) * provoz dle nastavení max. výkonu a druhu regulace a) regulace on/off (doporučeno především pro provoz na I. výkonový stupeň b) stupnňová regulace s modulací pro nastavení max. výkonu u výkonových stupňů II., III., IV. a V. * odstavení s algoritmem pro dohoření paliva a vyčištění roštu od nedohořelého paliva zvýšeným výkonem ventilátoru. Tím je hořák odstaven a čeká na další pokyn k provozu. Nutný čas pro zapálení s přechodem na max. nastavený výkon a algoritmus pro odstavení hořáku je minimálně 15 min. Další požadavek, který je nutno při projekci a instalaci dodržet je perioda mezi odstavením a znovu požadavkem na provoz je minimálně 15 min.. Při nedodržením uvedených požadavků není možné uznat jakékoli záruky na uvedený výrobek! Provozní teplota při provozu kotle je hlídána teplotním čidlem hořáku umístěným v jímce teplovodního kotle GFN. V případě že není instalováno toto teplotní čidlo pro regulaci hořáku je nutno instalovat do jímky jiný provozní termostat, který je zapojen do série s prostorovým termostatem teploty referenční místnosti se spínáním svorek 7, 8 na svorkovnici hořáku. Do tohoto obvodu je nutno vždy zařadit bezpečnostní termostat kotle- STB. Za účelem zajištění uvedených časových algoritmů je nutno instalovat tento peletový kotel do systému s akumulační nebo vyrovnávací nádrží. Další možností je instalace provozního termostatu s nastavitelnou teplotní diferencí nebo časového relé, které zamezí cyklování při provozu hořáku a zajistí uvedené min. časy. Dále jsou uvedeny doporučená hydraulická schémata a el.regulační zapojení pro dodržení provozních podmínek. Při instalaci peletového kotle včetně hořáku je nutno dodržet zákonné platné předpisy a zákony ČR! Regulace hořáku neumožňuje provoz on/off v intervalech kratších než min.! Jednou s podmínek stabilizace spalování je regulace komínového tahu instalací regulátoru tahu, který se instaluje Do komínového tělesa nebo odkouření kotle. Pro možnost správného seřízení spalování je kontrola a zajištění těsnosti kotle(těsnění všech uzavíratelných otvorů) a tím odstranění přisávání falešného vzduchu do spalovací komory kotle. Důležitou podmínkou provozu kotle po odstavení hořáku je vychlazení tělesa kotle oběhovým- kotlovým čerpadlem panř. Vždy po zvýšení teploty nad nastavenou hodnotu provozního termostatu. Déle jsou uvedena hydraulická schémata zapojení teplovodního kotle s peletovým hořákem SUN P7 a el.schemata pro zajištění provozu pro dodržení výše uvedených instalačních podmínek. Tyto podklady jsou jen doporučující. Za každou instalaci zodpovídá projekční a montážní (realizační) firma.

3 Schemata a regulace pro peletový kotel GFN s hořákem SUN P7 Hydraulické schema zapojení nabíjení akumulační nádoby ADEX Komfort 06 V T R El.skříň ADEX MIDI K K V Kotelna s jedním kotlem na pelety a akumulační nádobou El.skříň

4 Kotelna s jedním kotlem na pelety a dvě akumulační nádoby El.skříň Kotelna s jedním kotlem na pelety a akumulační nádobou El.skříň

5 Kotelna s jedním kotlem na pelety, pomocným kotlem, zásobníkem TÚV a akumulační nádobou El.skříň Kotelna- kaskáda tří kotlů na pelety pro podlahové vytápění a zásobníkem TÚV

6 Kotelna s kotlem na pelety, pomocným kotlem a zásobníkem TÚV 230 V Kotelna s kotlem na pelety a zásobníkem TÚV

7

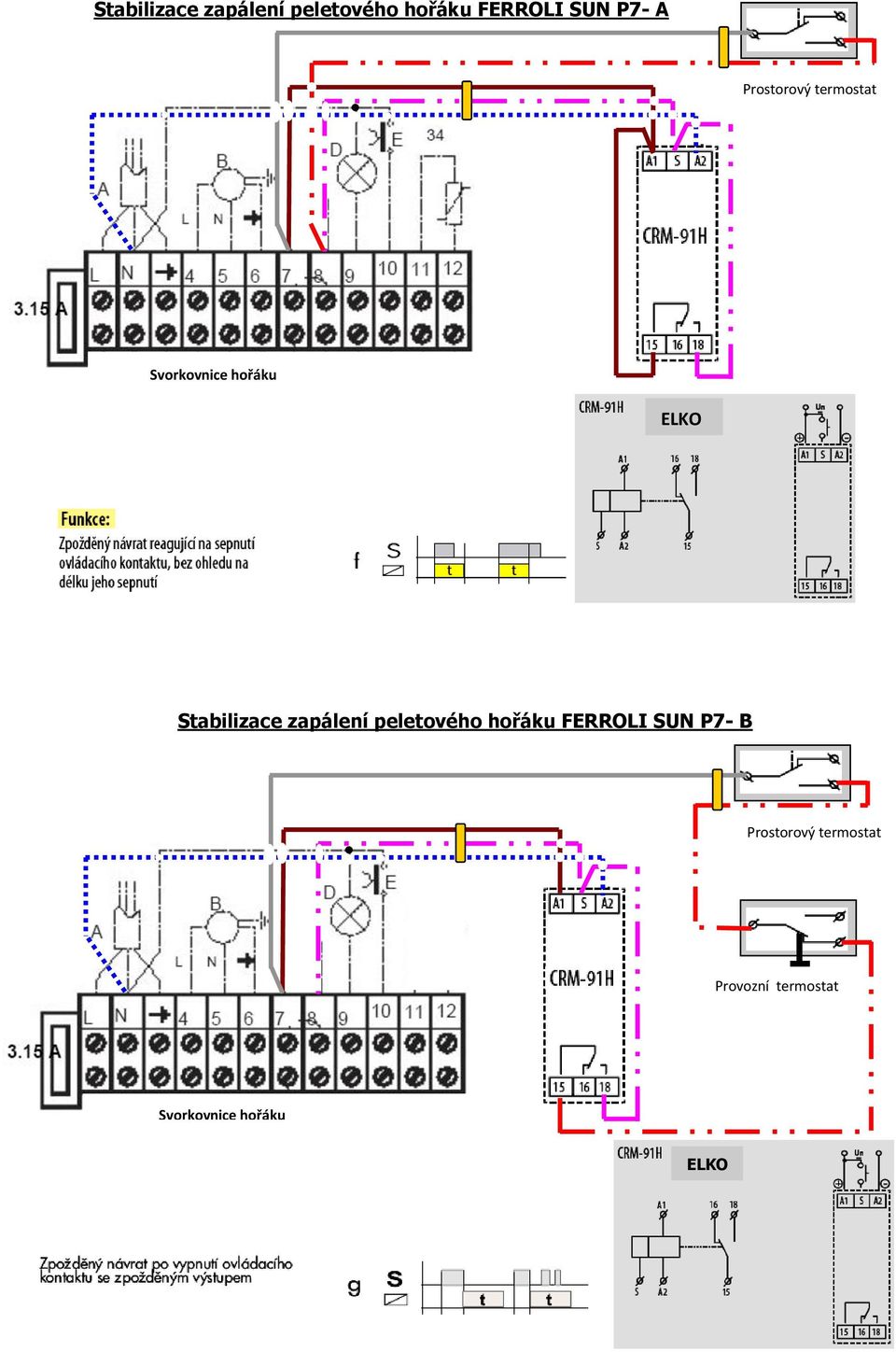

8 Stabilizace zapálení peletového hořáku FERROLI SUN P7- A Prostorový termostat ELKO Stabilizace zapálení peletového hořáku FERROLI SUN P7- B Prostorový termostat Provozní termostat kotle ELKO

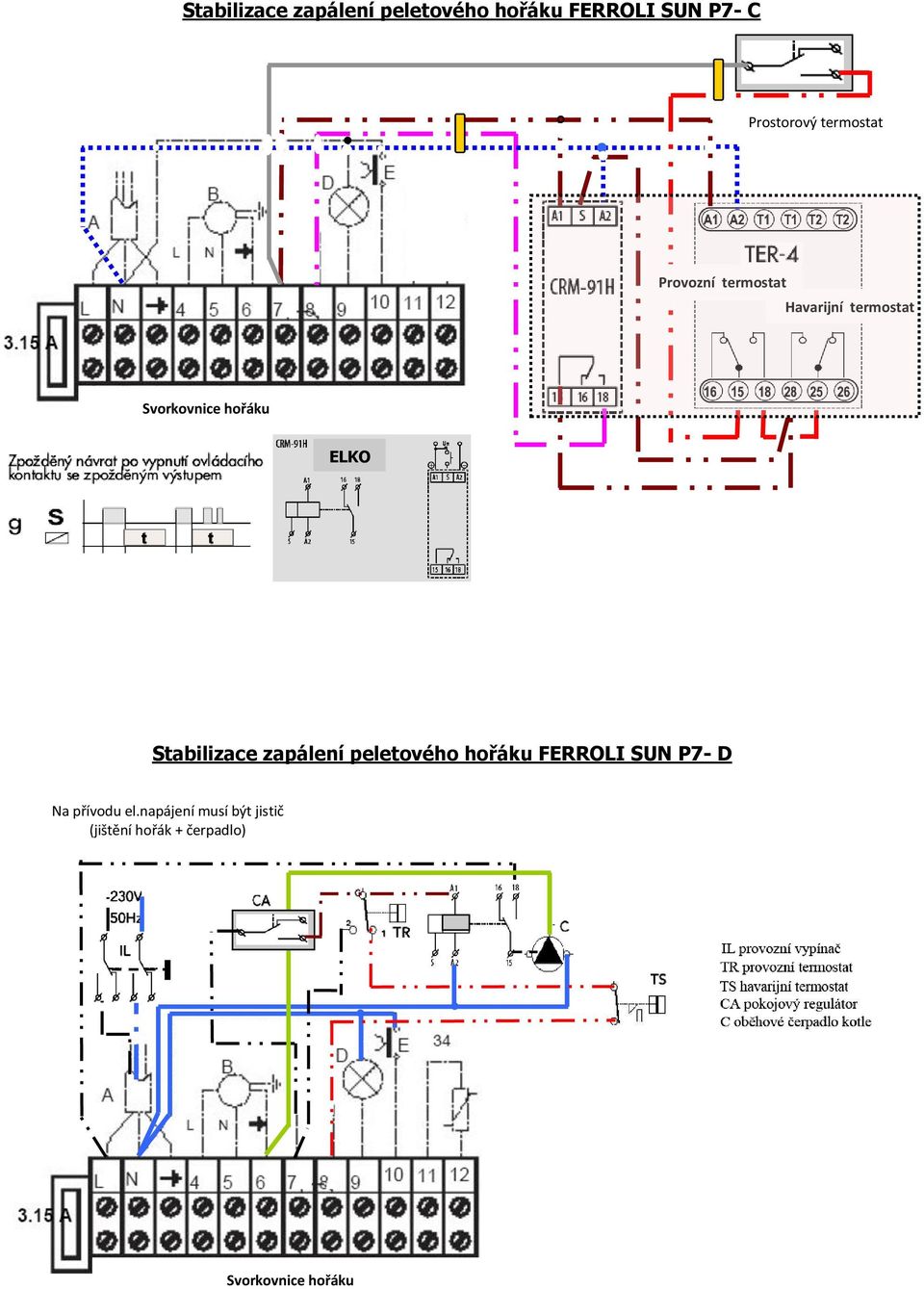

9 Stabilizace zapálení peletového hořáku FERROLI SUN P7- C Prostorový termostat Provozní termostat kotle Havarijní termostat kotle ELKO Stabilizace zapálení peletového hořáku FERROLI SUN P7- D Na přívodu el.napájení musí být jistič (jištění hořák + čerpadlo)

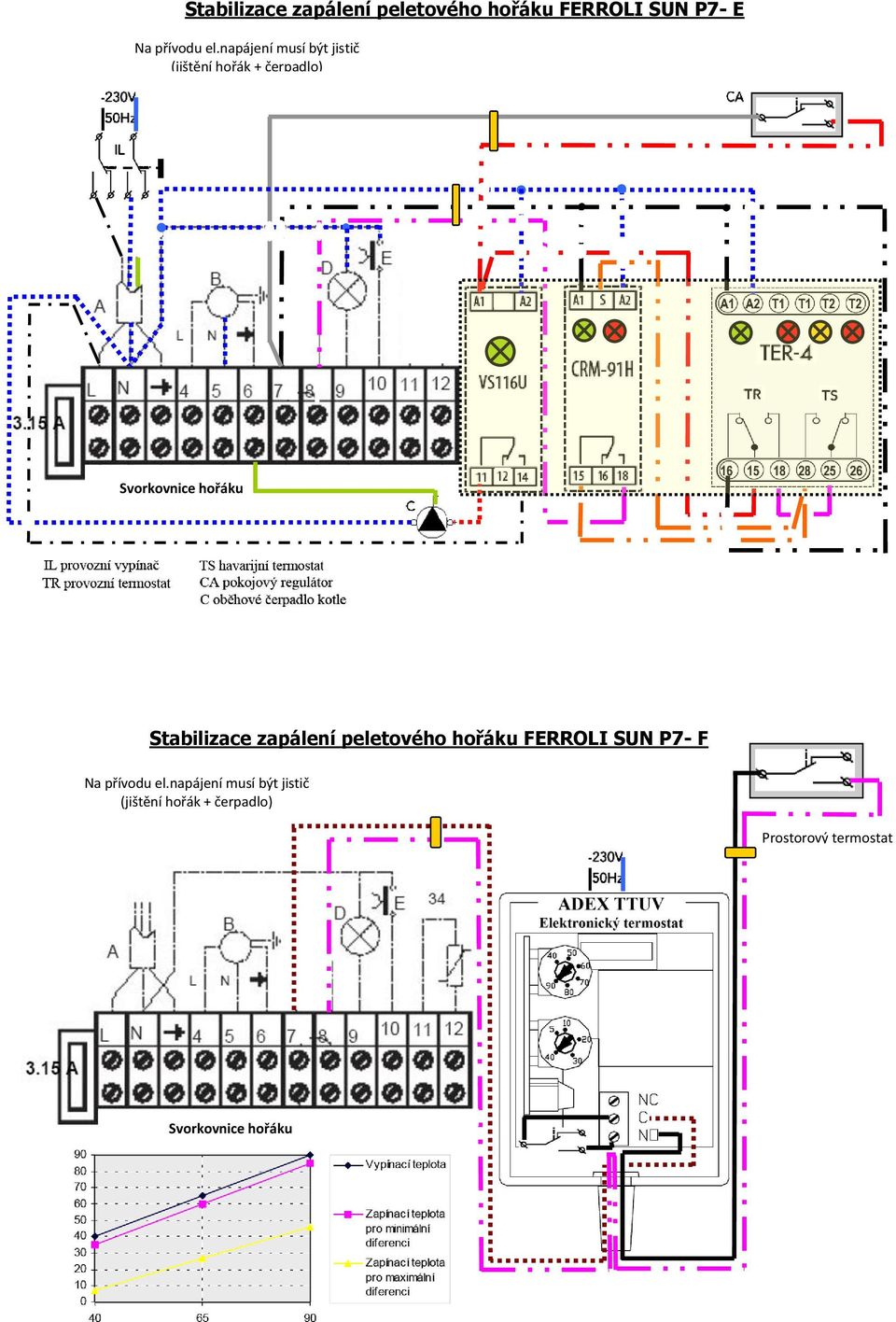

10 Stabilizace zapálení peletového hořáku FERROLI SUN P7- E Na přívodu el.napájení musí být jistič (jištění hořák + čerpadlo) Stabilizace zapálení peletového hořáku FERROLI SUN P7- F Na přívodu el.napájení musí být jistič (jištění hořák + čerpadlo) Prostorový termostat

11 Stabilizace zapálení peletového hořáku FERROLI SUN P7- G Na přívodu el.napájení musí být jistič (jištění hořák + čerpadlo) Prostorový termostat

12 El.schema zapojení nabíjení akumulační nádoby včetně bezpečnostního termostatu kotle st.c 60 st.c 95 st.c Bezpečnostní term.kotle 3 Horní termostat 2 Spodní termostat 1 Přívod napění Hlavní spínač el.skříně Spínání hořákubezpotenciálové Svorky 7,8 ADEX MIDI (čerpadlo kotle) El.schema zapojení nabíjení akumulační nádoby včetně bezpečnostního termostatu kotle 80 st.c 60 st.c 95 st.c Horní termostat Spodní termostat Bezpečnostní term.kotle Přívod napění Hlavní spínač el.skříně Spínání hořákubezpotenciálové svorky 7,8 ADEX MIDI (čerpadlo kotle)
