D A T A S H E E T. TX6 Termostatické expanzní ventily. Alco Controls TX6. Vlastnosti

Transkript

1 ALCO TX6 byly vyvinuty zejména pro využití v chladící technice, klimatizaci a tepelných čerpadlech. TX6 jsou ideální řešení pro všechna použití, kde je požadován ventil v nerozebíratelném provedení s přesným řízením nástřiku chladiva. Ve stejném pracovním rozsahu jsou dodávány ventily s možností seřízení s MOP nebo bez MOP. Vlastnosti Konstrukce s vyváženými poměry na trysce stabilní přehřátí v širokém rozsahu provozních podmínek Kompaktní rozměry Hermetické provedení Šest velikostí až do 97kW (R 410A) Pájecí přímé provedení s tělesem z barevných kovů Nerezová hlava ventilu s dlouhou životností svařování laserem Velká plocha membrány zaručuje stabilitu regulace Vnější vyrovnání tlaku, nastavitelné přehřátí Možnost využití v reverzních systémech jako obousměrný vstřikovací ventil Na přání lze dodat i ventily s jiným plněním pro nejrůznější účely Těleso ventilu z mosazi TX6 Úvod Ventily ALCO regulují přehřátí vypařujícího se chladiva na výstupu z výparníku. Slouží jako škrtící prvek z vysokého na nízký tlak v chladícím zařízení a dodávají jen nezbytné množství chladiva do výparníku. Tím se dosahuje optimálního využití výparníku a zabraňuje se zároveň nasátí kapalného chladiva kompresorem. Je-li přehřátí vyšší, než nastavené, dodává ventil více chladiva aby přehřátí kleslo a naopak - při nižším přehřátí ventil chladivo více přiškrtí. Konstrukce Těleso ventilu je vyrobeno z mosazi. Provedení je pouze přímé. Pohyb membrány je přímo přenášen na ocelovou kuželku se škrtícím koncem. Při zvýšení rozdílu tlaků na membránu dojde k odtlačení kuželky ze sedla a zvýšení průtoku chladiva ventilem. Provedení kuželky zajišťuje vyvážené poměry při proudění škrtícím průřezem a omezuje nepříjemné pulzace a kolísání průtoku i při změnách tlaku ve vysokotlaké straně kondenzačního tlaku, který se může měnit zejména u vzduchových kondenzátorů se změnami teplot okolí. Tato vlastnost je zachována pouze při proudění ve směru popsaného šipkou na tělese ventilu. To znamená, že v případě použití ventilu TX6 jako obousměrného v reverzních systémech je vyvážená činnost ventilu pouze v jednom směru směru šipky. Proti pohybu kuželky působí pružina stavitelné vnějším šroubem. Tímto šroubem se nastavuje statické přehřátí. Otáčením ve smyslu hodinových ručiček se přehřátí zvyšuje. TX _CZ_07.doc 1/

2 Provedení tykavky ventilu Ventily TX6 jsou dodávány jak bez MOP, tak se zvoleným MOP. Některé hodnoty MOP jsou standartní, další lze na přání připravit - nejmenší dodávka je 100 ks jednoho typu Kapalinové plněn tykavky Toto plnění reaguje bezprostředně na změny teplot tykavky a je nezávislé na teplotě okolí. Kapalinové plnění obecně nemá funkci MOP. Nejvyšší teploty tykavky jsou uvedeny v tabulce dále a neměly by být překročeny. Ventily bez MOP jsou značeny s 0 v číselném kódu. Tabulka 1 chladivo/náplň nejvyšší teplota tykavky R 134a / M0 88 C R 407C / N0 71 C R 22 / H0 71 C Plnění parami Toto plnění reaguje bezprostředně na změny teplot v nechladnějším místě systému (teplotní čidlo, kapilára, tykavka). Nemusí to být proto vždy tykavka, která zajistí funkci. (např. při nízkém tlaku, nebo vysokém přehřátí). Všechny TX6 s parním plněním mají MOP a jsou s tepelným vyrovnáním tykavky. Takové tepelné vyrovnání umožňuje pomalé otevírání a rychlé zavírání ventilu. Ventily mají v kódu číslo 1. Nejvyšší teplota tykavky je 120 C. MOP ( Maximum Operating Pressure ) Funkce MOP (nejvyšší pracovní tlak) odpovídá činnosti regulátoru startu. Vypařovací tlak smí mít pouze určitou nejvyšší hodnotu, aby nebyl kompresor (motor kompresoru) přetížen. MOP by měl odpovídat nejvyššímu povolenému tlaku v sání kompresoru, což je asi 3 K nad nejvyšší vypařovací teplotou. Performance of TXV with MOP function, gas charge statické přehřátí pracovní rozsah MOP vypařovací teplota / tlak Valve operates as superheat control in normal working range and operates as pressure regulator within MOP range. Upozornění : Změna přehřátí ovlivní nastavení MOP: zvýšení přehřátí způsobí pokles MOP snížení přehřátí způsobí zvýšení MOP MOP max.vypařovací teplota C kód kpa C R407C R22 R410A R134a N H M Z Poznámka : tlaky se rozumí přetlak TX _CZ_07.doc 2/

3 Použití v tepelných čerpadlech Existuje řada různých možností, jak vstřikovací ventil použít v tepelném čerpadle. Následující obrázky ukazují nejvíce používaná zapojení : 1) Systém se dvěma vstřikovacími ventily, dvoucestným dehydrátorem a zpětnými klapkami 3) Expanzní ventil TX6 použitý v reverzní funkci a sací dehydrátor ASD Zapojení využívá dvojici vstřikovacích a zpětných ventilů. Doporučuje se umístit tykavky a vyrovnání tlaku až na sací potrubí za čtyřcestný ventil před odlučovač. 2) Expanzní ventil TX6 použitý v reverzní funkci a obousměrný dehydrátor BFK Ventil TX6 v obousměrném zapojení V obousměrném zapojení je nutno vzít v úvahu následující skutečnosti : ventil TX6 má vyvážený nástřik jen v jednom směru proudění ten by měl být hlavní vstupní tlak v škrtícím sedle při protisměrném proudění vyvolává sílu, která působí jako uzavírací čím vyšší rozdíl tlaků, tím větší síla, což je důležité zejména při klesání vypařovací teploty uvedené síly omezují pohyb kuželky v opačném proudění a otevření není rovnocenné běžné činnosti. Rozdíly v otevření záleží na velikosti ventilu a jeho zatížení rozdílu tlaků na sedlo. S ohledem na uvedené vlastnosti ventilu je nutno již při návrhu ventilu uvažovat jeho vlastnosti při opačném směru proudění chladiva ventilem. Zobrazené grafy a připojené tabulky pomáhají ve správném výběru vhodného ventilu TX6. Tabulky 2 TX _CZ_07.doc 3/

4 velikost ventilu opačný průtok vliv na chod ventilu použití v reverzu změny parametrů vysoký/ nízký vstupní tlak zanedbatelný malé ventily vysoká vypařovací teplota zanedbatelný možno použít nepodstatné (TX6-..2 /..3) nízká vypařovací teplota malé zvýšení přehřátí velké ventily (TX6-..4 /..5 /..6 /..7) vysoký/ nízký vstupní tlak zvýšení přehřátí nutno prověřit snížení výkonu vysoká vypařovací teplota zvýšení přehřátí nutno prověřit předimenzovaný ventil nízká vypařovací teplota výrazné zvýšení přehřátí nedoporučeno značné Poznámka : velké ventily je nutno prověřit z hlediska správné činnosti zejména v reverzním chodu Připomínky pro reverzní použití: V systému vzduch voda bývá vhodné použít sběrač chladiva, který pomáhá řešit změny aktivního objemu chladiva při změně podmínek Nikdy se nesmí umístit tykavka ventil za odlučovač do sání kompresoru Lze montovat více bi-flow dehydrátorů vedle sebe pro zvýšení výkonu Je důležité zajistit rovnoměrné rozdělení chladiva do výparníku vzhledem ke vzdálenostem ventilu a výměníku Nastavení statického přehřátí Při dosažení přehřátí, které je nastaveno výrobcem otevírá jehla ventilu ventilové sedlo až do úplného otevření. Hodnota přehřátí, nezbytného pro překonání síly pružiny ve ventilu ale ještě před počátkem otevírání jehly se nazývá statické přehřátí (SS). Zvýšení přehřátí nad statické - podle nastavení výrobce umožňuje otevírání sedla ventilu a dosažení požadovaného výkonu. Toto přehřátí se nazývá otevírací (OS). Pracovní přehřátí (WS), které lze u zařízení měřit, je součet obou předchozích. Otevírací přehřátí se mění podle toho, jak reaguje navržený ventil na potřebné zatížení výparníku. Je proto nutné provádět výběr ventilu zodpovědně. Je-li ventil příliš veliký, vede to k nadměrnému přehřátí a prodloužení reakčních časů ventilu - prodloužení reakce při startu, nebo při reverzaci chodu (např. při odtávání). Poddimenzování ventilu může vést k pendlování ventilu a nestabilitě soustavy - zařízení se nedá seřídit. Vstřikovací ventily ALCO TX6 jsou nastaveny ve výrobním závodě na optimální podmínky, ale lze je přestavovat podle skutečných podmínek, což ovšem vyžaduje značné zkušenosti montéra. Doporučuje se neměnit nastavení dané výrobcem, aby nedocházelo k přestříkávání ventilu. výkon Qr = rezerva výkonu přehřátí (K) Ventily mají určitou rezervu výkonu Qr ca 15%, vyjma největšího typu TX6-*17, který má jen 10% TX _CZ_07.doc 4/

5 Přehled nastavení přehřátí druh plnění ventilu (přetlak) kapalinové - bez MOP kód chladiva chladivo teplota tykavky C jmenovitá M0 N0 H0 R134a R407C R22 jmenovité přehřátí K statické SS otevírací OS 3 K MOP 380 kpa M1 R134a 0 3,3 K MOP 690 kpa N1 R407C H1 R22 MOP 1,34 MPa Z1 R410A Poznámka : uvedené hodnoty přehřátí platí v případech, kdy je skutečný výkon ventilu shodný s výkonem zařízení při stejných podmínkách Způsob značení ventilů TX6 - N 1 7 řada chladivo N: R407C H: R22 M: R134a Z: R410A plnění 0: kapalina 1: páry MOP (viz tab 2, str 2) výkonové číslo 2, 3, 4, 5, 6, 7 (viz str 6 a 7) TX _CZ_07.doc 5/

6 Přehled ventilů chladivo jmenovitý výkon Qn bez MOP s MOP *) připojení kw Type PCN Type PCN vyrovnání vstup x výstup 14.4 TX6-N TX6-N Ext. 1/4" 12mm x 16mm 14.4 TX6-N TX6-N Ext. 1/4" 1/2" x 5/8" 25.6 TX6-N TX6-N Ext. 1/4" 12mm x 16mm 25.6 TX6-N TX6-N Ext. 1/4" 1/2" x 5/8" 35.7 TX6-N TX6-N Ext. 1/4" 16mm x 22mm 35.7 TX6-N TX6-N Ext. 1/4" 5/8" x 7/8" R 407C 45.2 TX6-N TX6-N Ext. 1/4" 16mm x 22mm 45.2 TX6-N TX6-N Ext. 1/4" 5/8" x 7/8" 66.9 TX6-N TX6-N Ext. 1/4" 22mm x 28mm 66.9 TX6-N TX6-N Ext. 1/4" 7/8" x 1-1/8" 87.3 TX6-N TX6-N Ext. 1/4" 22mm x 28mm 87.3 TX6-N TX6-N Ext. 1/4" 7/8" x 1-1/8" 13.3 TX6-H TX6-H Ext. 1/4" 12mm x 16mm 13.3 TX6-H TX6-H Ext. 1/4" 1/2" x 5/8" 23.7 TX6-H TX6-H Ext. 1/4" 12mm x 16mm 23.7 TX6-H TX6-H Ext. 1/4" 1/2" x 5/8" 33.0 TX6-H TX6-H Ext. 1/4" 16mm x 22mm R TX6-H TX6-H Ext. 1/4" 5/8" x 7/8" 41.8 TX6-H TX6-H Ext. 1/4" 16mm x 22mm 41.8 TX6-H TX6-H Ext. 1/4" 5/8" x 7/8" 61.9 TX6-H TX6-H Ext. 1/4" 22mm x 28mm 61.9 TX6-H TX6-H Ext. 1/4" 7/8" x 1-1/8" 80.8 TX6-H TX6-H Ext. 1/4" 22mm x 28mm 80.8 TX6-H TX6-H Ext. 1/4" 7/8" x 1-1/8" 10.3 TX6-M TX6-M Ext. 1/4" 12mm x 16mm 10.3 TX6-M TX6-M Ext. 1/4" 1/2" x 5/8" 18.4 TX6-M TX6-M Ext. 1/4" 12mm x 16mm 18.4 TX6-M TX6-M Ext. 1/4" 1/2" x 5/8" 25.6 TX6-M TX6-M Ext. 1/4" 16mm x 22mm R 134a 25.6 TX6-M TX6-M Ext. 1/4" 5/8" x 7/8" 32.5 TX6-M TX6-M Ext. 1/4" 16mm x 22mm 32.5 TX6-M TX6-M Ext. 1/4" 5/8" x 7/8" 48.1 TX6-M TX6-M Ext. 1/4" 22mm x 28mm 48.1 TX6-M TX6-M Ext. 1/4" 7/8" x 1-1/8" 62.8 TX6-M TX6-M Ext. 1/4" 22mm x 28mm 62.8 TX6-M TX6-M Ext. 1/4" 7/8" x 1-1/8" 16.0 TX6-Z Ext. 1/4" 12mm x 16mm 16.0 TX6-Z Ext. 1/4" 1/2" x 5/8" 28.0 TX6-Z Ext. 1/4" 12mm x 16mm 28.0 TX6-Z Ext. 1/4" 1/2" x 5/8" 40.0 TX6-Z Ext. 1/4" 16mm x 22mm R 410A 40.0 TX6-Z Ext. 1/4" 5/8" x 7/8" 50.0 TX6-Z Ext. 1/4" 16mm x 22mm 50.0 TX6-Z Ext. 1/4" 5/8" x 7/8" 74.0 TX6-Z Ext. 1/4" 22mm x 28mm 74.0 TX6-Z Ext. 1/4" 7/8" x 1-1/8" 97.0 TX6-Z Ext. 1/4" 22mm x 28mm 97.0 TX6-Z Ext. 1/4" 7/8" x 1-1/8" Jmenovité výkony jsou stanoveny při kondenzační teplotě +38 C, syté vypařovací teplotě +4 C a při podchlazení 1 K na vstupu do ventilu. Pro jiné podmínky je nutno údaje přepočítat podle vztahů na straně 7 až 11. *) tab 2 na straně 2 uvádí hodnoty MOP. TX _CZ_07.doc 6/

7 Výběr ventilu a postup návrhu Ventily TX6 mají stavitelné přehřátí ale měnit jej není obvykle nutné. V nezbytném případě je možno měnit hodnotu přímo v provoze pomocí regulačního šroubku. Je nutno brát v úvahu, že změna stabilního přehřátí vede k posunu hodnoty MOP (pokud je ventil MOP vybaven) a tím i ke změně otevíracího přehřátí. Pokud možno nastavuje se přehřátí při nejnižší vypařovací teplotě, která může v provoze nastat, aby nedošlo k přestříkávání ventilu. Pokud jsou požadavky na opakované dodávky stejného nastavení ventilu TX6 pro opakovanou výrobu, doporučuje výrobce poslat prověřený ventil s vyzkoušenými vlastnostmi a tudíž i přehřátím do výrobního závodu, kde jsou podle něj seřízeny i všechny další kusy. Postup návrhu ventilu K výběru vhodné velikosti je nezbytné zadat : Chladící výkon (Q 0) Tlakový spád na ventilu ( p) Vypařovací teplota resp. tlak Nejnižší kondenzační teplota resp. tlak Teplota kapalného chladiva na vstupu do ventilu Chladivo Typ ventilu Pro jiné než jmenovité podmínky se výkon stanoví několika způsoby. Lze použít ruční výpočet pomocí dále uvedeného způsobu, nebo jednoduchý program pro výpočet ventilu v Excelu TXV_select_R02 volně ke stáhnutí ze stránek výrobce Jmenovitý výkon ventilu se stanoví ze vztahu : jmenovitý výkon ventilu = chladící výkon x x K t * součinitel K t odpovídá chladivu a teplotám chladiva při podmínkách dle tabulky * stanoví se účinný tlakový spád na ventil zahrnující tlaky v kondenzátoru, výparníku i tlakové ztráty okruhu. Podle rozdílu lze odečíst v tabulce opravný součinitel. Příklad 1 chladivo R 22 výkon zařízení 45,0 kw vypařovací teplota +5 C nejnižší kondenzační teplota +30 C - teplota před ventilem +25 C - ventil se stavitelným přehřátím Výpočet: 1. Teoretický spád tlaku : Kondenzační tlak Pc = 1,19 MPa při +30 C Vypařovací tlak P o = 0,58 MPa při +5 C Rozdíl tlaků p = Pc - P o = 1,19 0,58 = 0,61 MPa 2. Tlakové ztráty V rozdělovači chladiva p = 100 kpa Ztráty v armaturách a potrubí p = 50 kpa Celkové ztráty p = = 150 kpa (1,5 bar) 3. Účinný tlakový spád pro ventil : p = = 460 kpa 4. Opravní součinitelé : Součinitel při spádu tlaků 4,6 bar: (pro R 22) p = 4,6 = 1,42 Součinitel K t pro rozdíl teplot +25/+5 C R22: pro +20K K t = 0,89 5. Výpočet jmenovitého výkonu Qn = Q 0 x x K t 45 x 1,42 x 0,89 = 56,9 kw. Podle tabulek ventilů lze vybrat typ : TX6-H06 o jmenovitém výkonu 61,9 kw TX _CZ_07.doc 7/

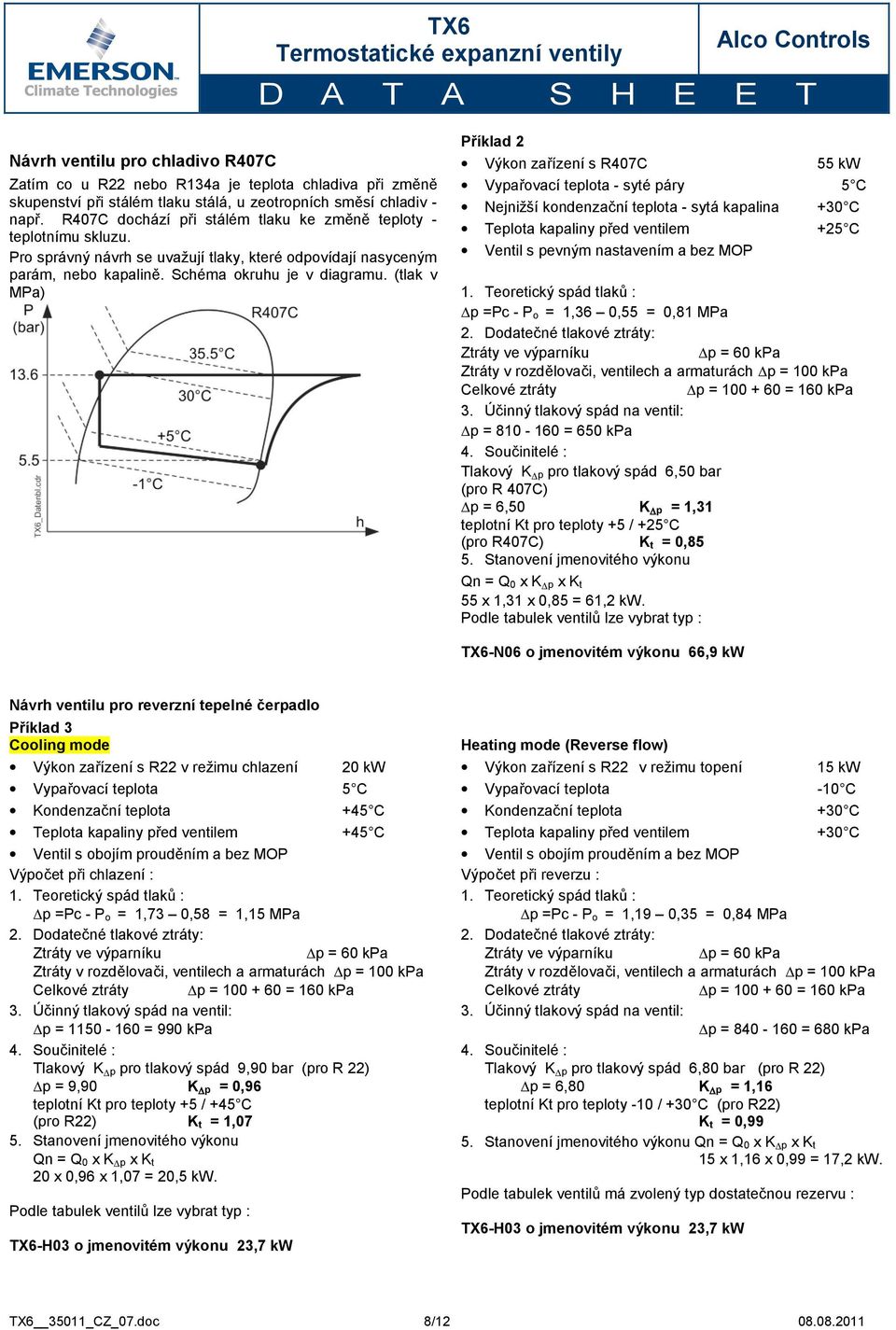

8 Návrh ventilu pro chladivo R407C Zatím co u R22 nebo R134a je teplota chladiva při změně skupenství při stálém tlaku stálá, u zeotropních směsí chladiv - např. R407C dochází při stálém tlaku ke změně teploty - teplotnímu skluzu. Pro správný návrh se uvažují tlaky, které odpovídají nasyceným parám, nebo kapalině. Schéma okruhu je v diagramu. (tlak v MPa) Příklad 2 Výkon zařízení s R407C 55 kw Vypařovací teplota - syté páry 5 C Nejnižší kondenzační teplota - sytá kapalina +30 C Teplota kapaliny před ventilem +25 C Ventil s pevným nastavením a bez MOP 1. Teoretický spád tlaků : p =Pc - P o = 1,36 0,55 = 0,81 MPa 2. Dodatečné tlakové ztráty: Ztráty ve výparníku p = 60 kpa Ztráty v rozdělovači, ventilech a armaturách p = 100 kpa Celkové ztráty p = = 160 kpa 3. Účinný tlakový spád na ventil: p = = 650 kpa 4. Součinitelé : Tlakový pro tlakový spád 6,50 bar (pro R 407C) p = 6,50 = 1,31 teplotní Kt pro teploty +5 / +25 C (pro R407C) K t = 0,85 5. Stanovení jmenovitého výkonu Qn = Q 0 x x K t 55 x 1,31 x 0,85 = 61,2 kw. Podle tabulek ventilů lze vybrat typ : TX6-N06 o jmenovitém výkonu 66,9 kw Návrh ventilu pro reverzní tepelné čerpadlo Příklad 3 Cooling mode Výkon zařízení s R22 v režimu chlazení 20 kw Vypařovací teplota 5 C Kondenzační teplota +45 C Teplota kapaliny před ventilem +45 C Ventil s obojím prouděním a bez MOP Výpočet při chlazení : 1. Teoretický spád tlaků : p =Pc - P o = 1,73 0,58 = 1,15 MPa 2. Dodatečné tlakové ztráty: Ztráty ve výparníku p = 60 kpa Ztráty v rozdělovači, ventilech a armaturách p = 100 kpa Celkové ztráty p = = 160 kpa 3. Účinný tlakový spád na ventil: p = = 990 kpa 4. Součinitelé : Tlakový pro tlakový spád 9,90 bar (pro R 22) p = 9,90 = 0,96 teplotní Kt pro teploty +5 / +45 C (pro R22) K t = 1,07 5. Stanovení jmenovitého výkonu Qn = Q 0 x x K t 20 x 0,96 x 1,07 = 20,5 kw. Podle tabulek ventilů lze vybrat typ : TX6-H03 o jmenovitém výkonu 23,7 kw Heating mode (Reverse flow) Výkon zařízení s R22 v režimu topení 15 kw Vypařovací teplota -10 C Kondenzační teplota +30 C Teplota kapaliny před ventilem +30 C Ventil s obojím prouděním a bez MOP Výpočet při reverzu : 1. Teoretický spád tlaků : p =Pc - P o = 1,19 0,35 = 0,84 MPa 2. Dodatečné tlakové ztráty: Ztráty ve výparníku p = 60 kpa Ztráty v rozdělovači, ventilech a armaturách p = 100 kpa Celkové ztráty p = = 160 kpa 3. Účinný tlakový spád na ventil: p = = 680 kpa 4. Součinitelé : Tlakový pro tlakový spád 6,80 bar (pro R 22) p = 6,80 = 1,16 teplotní Kt pro teploty -10 / +30 C (pro R22) K t = 0,99 5. Stanovení jmenovitého výkonu Qn = Q 0 x x K t 15 x 1,16 x 0,99 = 17,2 kw. Podle tabulek ventilů má zvolený typ dostatečnou rezervu : TX6-H03 o jmenovitém výkonu 23,7 kw TX _CZ_07.doc 8/

9 Tabulky opravných součinitelů TX6 teplota kapaliny opravný součinitel K t teplota kapaliny R22 před ventilem vypařovací teplota C před ventilem C C opravný součinitel p (bar) p (bar) p (bar) p (bar) R407C teplota kapaliny opravný součinitel K t teplota kapaliny před ventilem vypařovací teplota C před ventilem C C opravný součinitel p (bar) p (bar) p (bar) p (bar) TX _CZ_07.doc 9/

10 R134a teplota kapaliny opravný součinitel K t teplota kapaliny před ventilem vypařovací teplota C před ventilem C C opravný součinitel p (bar) p (bar) p (bar) p (bar) R410A teplota kapaliny opravný součinitel K t teplota kapaliny před ventilem vypařovací teplota C před ventilem C C ,50 1,51 1,53 1,54 1,57 1,59 1,85 2,16 2,55 3,03 3,64 4, ,32 1,33 1,35 1,36 1,38 1,40 1,62 1,89 2,23 2,65 3,17 3, ,20 1,20 1,21 1,23 1,24 1,26 1,46 1,70 2,00 2,37 2,83 3, ,09 1,10 1,11 1,12 1,13 1,15 1,33 1,55 1,82 2,15 2,57 3, ,01 1,02 1,03 1,04 1,05 1,06 1,22 1,43 1,67 1,98 2,36 2, ,94 0,95 0,96 0,97 0,98 0,99 1,14 1,32 1,55 1,83 2,18 2, ,89 0,89 0,90 0,91 0,91 0,92 1,06 1,24 1,45 1,71 2,04 2, ,84 0,84 0,85 0,85 0,86 0,87 1,00 1,16 1,36 1,61 1,91 2, ,79 0,80 0,80 0,81 0,81 0,82 0,95 1,10 1,28 1,51 1,80 2, opravný součinitel p (bar) p (bar) 5,29 3,74 3,05 2,65 2,37 2,16 2,00 1,87 1,76 1,67 1,60 1,53 1,47 1,41 1,32 1,25 p (bar) p (bar) 1,18 1,13 1,08 1,04 1,00 0,97 0,94 0,91 0,88 0,86 0,84 0,82 0,80 0,78 0,76 0,75 TX _CZ_07.doc 10/

11 Technické údaje nejvyšší provozní přetlak CE-značení podle PED: nevztahuje se TX6-H/M/N.. TX6-Z12/13/14/15/16/17 PS: 3,1 MPa PS: 4,2 MPa použitelnost CFC, HCFC, HFC. netěsnost sedla 1% jmenovitého výkonu minerální i POE maziva třída chladiv II hrdla ODF měď rozsah teplot chladiva TS -45 to 65 C hlava ventilu svařováno laserem, nerez ocel plnění bez CFC štítek elektrojiskrový tisk plnění chladivo doporučený rozsah vypařovacích teplot C nejvyšší teplota tykavky C N0 R 407C -25 to H0 R to M0 R 134a -25 to N1. MOP 6.9 bar R 407C -25 to H1. MOP 6.9 bar R to M1. MOP 3.8 bar R 134a -25 to Z1 MOP 12.1 bar R 410A -45 to Přepravní hmotnost a množství v balení množství v balení hmotnost jednoho kusu 12 ks 0.65 kg (bez obalu) TX _CZ_07.doc 11/

12 Rozměry TX6-2/3 TX6-4/5/6/7 rozměry tykavky průměr délka mm mm Typ A1 B1 mm A2 B2 mm A3 B3 mm kapilára mm TX6-2 1/2 & 12 mm 9 5/8 & 16 mm 13 1/4 & 6 mm TX6-3 1/2 & 12 mm 9 5/8 & 16 mm 13 1/4 & 6 mm TX6-4 5/8 & 16 mm 13 7/8 & 22 mm 19 1/4 & 6 mm TX6-5 5/8 & 16 mm 13 7/8 & 22 mm 19 1/4 & 6 mm (R410A: (R410A: TX6-6 7/8 & 22 mm /8 & 28 mm 23 1/4 & 6 mm 19,2) 59) TX6-7 7/8 & 22 mm /8 & 28 mm 23 1/4 & 6 mm Upozornění : ALCO CONTROLS neodpovídá za chybné údaje v dokumentaci. Údaje uvedené v typovém listě podléhají změnám a jsou platné v době vydání. Změny nejsou zpětně do již vydaných materiálů promítány - jsou vydávány nové podklady. Podklady slouží pouze osobám s potřebnou odbornou kvalifikací, které je používají na vlastní zodpovědnost. ALCO CONTROLS neručí za nesprávné použití ani za následné škody, které nesprávným použitím vzniknou. Rovněž tak nezodpovídá za úrazy vzniklé neodbornou manipulací se zařízením. Tento dokument nahrazuje předchozí verze. Naše výrobky jsou navrženy a používány zejména ve stabilních zařízeních. U mobilních systémů se mohou vyskytnout chyby. Vhodnost pro taková zařízení je nutno prověřit u výrobce, což může zahrnovat i nezbytnost provádění odpovídajících zkoušek. Emerson Electric GmbH & Co OHG ALCO CONTROLS Postfach 1251 Heerstraße 111 D Waiblingen Germany Phone Fax Benelux Germany, Austria & Switzerland France, Greece, Maghreb Italia Spain & Portugal UK & Ireland Sweden, Denmark, Norway & Finland Eastern Europe & Turkey Poland Russia & Cis Balkan Romania Ukraine Phone: +31 (0) (0) (0) (0) (0) (0) (0) (0) Fax: +31 (0) (0) (0) (0) (0) (0) (0) (0) TX _CZ_07.doc 12/
