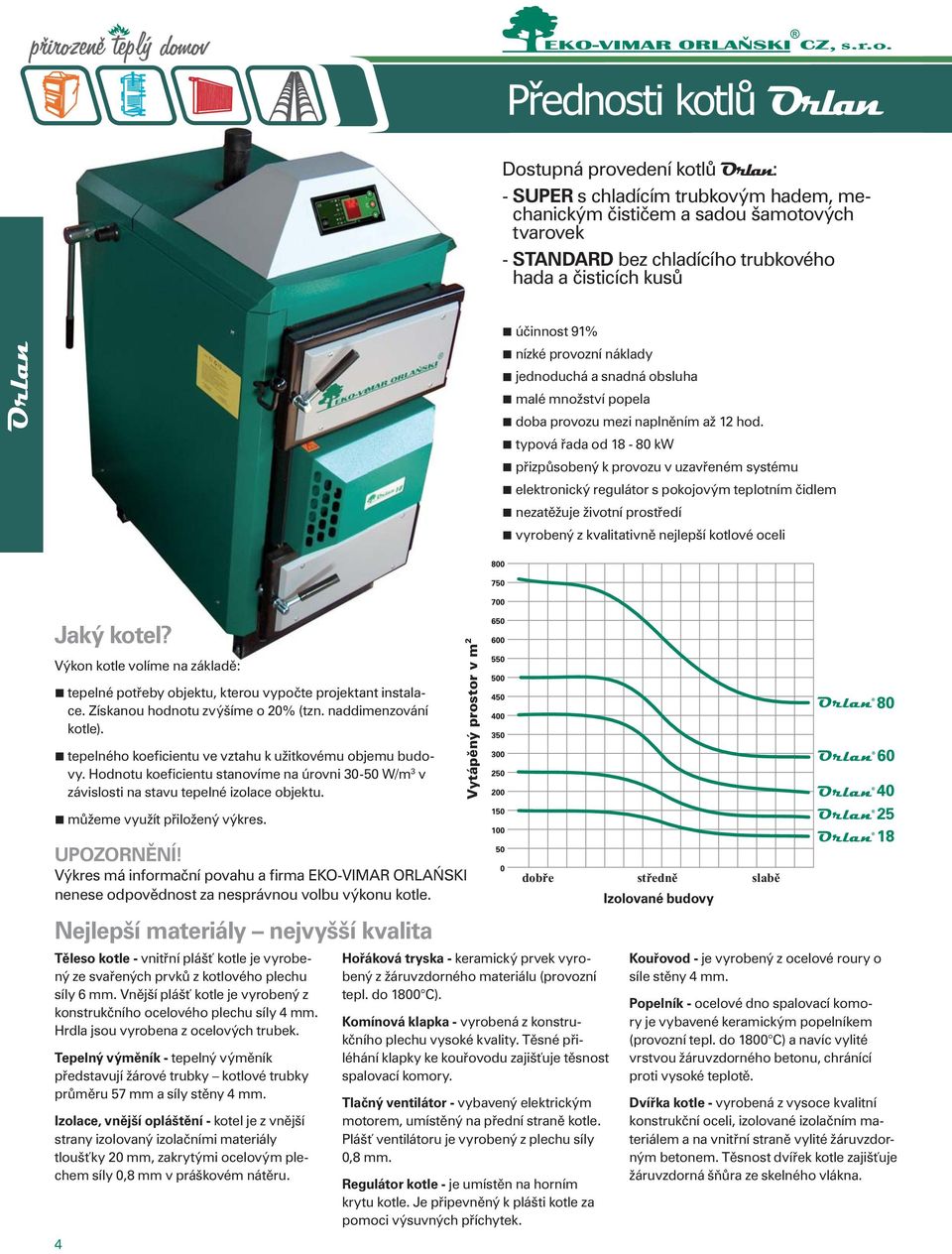

1 Přednosti kotlů Dostupná provedení kotlů : - SUPER s chladícím trubkovým hadem, mechanickým čističem a sadou šamotových tvarovek - STANDARD bez chladícího trubkového hada a čisticích kusů účinnost 91% nízké provozní náklady jednoduchá a snadná obsluha malé množství popela doba provozu mezi naplněním až 12 hod. typová řada od kw přizpůsobený k provozu v uzavřeném systému elektronický regulátor s pokojovým teplotním čidlem nezatěžuje životní prostředí vyrobený z kvalitativně nejlepší kotlové oceli Jaký kotel? Výkon kotle volíme na základě: tepelné potřeby objektu, kterou vypočte projektant instalace. Získanou hodnotu zvýšíme o 20% (tzn. naddimenzování kotle). tepelného koeficientu ve vztahu k užitkovému objemu budovy. Hodnotu koeficientu stanovíme na úrovni W/m 3 v závislosti na stavu tepelné izolace objektu. Vytápěný prostor v m 2 můžeme využít přiložený výkres. UPOZORNĚNÍ! Výkres má informační povahu a firma EKO-VIMAR ORLAŃSKI nenese odpovědnost za nesprávnou volbu výkonu kotle. Nejlepší materiály nejvyšší kvalita Těleso kotle - vnitřní plášť kotle je vyrobený ze svařených prvků z kotlového plechu síly 6 mm. Vnější plášť kotle je vyrobený z konstrukčního ocelového plechu síly 4 mm. Hrdla jsou vyrobena z ocelových trubek. Tepelný výměník - tepelný výměník představují žárové trubky kotlové trubky průměru 57 mm a síly stěny 4 mm. Izolace, vnější opláštění - kotel je z vnější strany izolovaný izolačními materiály tloušťky 20 mm, zakrytými ocelovým plechem síly 0,8 mm v práškovém nátěru. 4 Hořáková tryska - keramický prvek vyrobený z žáruvzdorného materiálu (provozní tepl. do 1800 C). Komínová klapka - vyrobená z konstrukčního plechu vysoké kvality. Těsné přiléhání klapky ke kouřovodu zajišťuje těsnost spalovací komory. Tlačný ventilátor - vybavený elektrickým motorem, umístěný na přední straně kotle. Plášť ventilátoru je vyrobený z plechu síly 0,8 mm. Regulátor kotle - je umístěn na horním krytu kotle. Je připevněný k plášti kotle za pomoci výsuvných příchytek. dobře středně slabě Izolované budovy Kouřovod - je vyrobený z ocelové roury o síle stěny 4 mm. Popelník - ocelové dno spalovací komory je vybavené keramickým popelníkem (provozní tepl. do 1800 C) a navíc vylité vrstvou žáruvzdorného betonu, chránící proti vysoké teplotě. Dvířka kotle - vyrobená z vysoce kvalitní konstrukční oceli, izolované izolačním materiálem a na vnitřní straně vylité žáruvzdorným betonem. Těsnost dvířek kotle zajišťuje žáruvzdorná šňůra ze skelného vlákna.

2 Technická data Technická data Konstrukce kotle 1. Kouřovod 2. Víko výměníku 3. Komínová klapka 4. Výstup topné vody 5. Regulace kotle 6. Horní dvířka 7. Držadlo pro zavření/otevření dvířek 8. Plnicí komora (zplyňování) 9. Klapka ventilátoru 10. Ventilátor 11. Skříň ventilátoru 12. Tryska z žáruvzdorného betonu 13. Regulační clona sekundárního vzduchu 14. Spalovací komora 15. Dolní dvířka 16. Výměník z žárových trubek 17. Směr proudění primárního vzduchu 18. Výstup spalin 19. Vstup topné vody 20. Vypouštěcí hrdlo 21. Směr proudění sekundárního vzduchu 22. Izolace 23. Popelník 24. Výměník tepelné ochrany kotle 25. Systém mechanického čištění výměníku z žárových trubek 26. Sada šamotových tvarovek Typ kotle Jedn. ORLAN 18 ORLAN 25 ORLAN 40 ORLAN 60 ORLAN 80 Rozsah výkonu kw Účinnost % Hmotnost - STANDARD* kg Hmotnost - SUPER* kg Výška skříně A - mm Výška výstupu topné vody B - mm Výška vstupu topné vody C - mm Výška vypouštěcího ventilu D - mm Výška kouřovodu E - mm Šířka skříně G - mm Hloubka H - mm Výstup topné vody I - mm Průměr kouřovodu J - mm Šířka s trubkovým hadem K - mm Výška napojení trubkového hada L - mm Výstup trubkového hada M - mm Průměr hrdla přítoku a návratu Q - cale Průměr hrdel zabudov. trubk. hada R - cale 3/4 3/4 3/4 3/4 3/4 Průměr vypouštěcího hrdla S - cale 1/2 1/2 1/2 1/2 1/2 Obsah vody dm l dm Obsah plnicí komory (zplyňování) l Příkon W Délka polen cm Vlhkost dřeva: - doporučená % * uvedené hmotnosti a rozměry jsou čisté hodnoty, pro přepravu je třeba připočítat velikost palety a obalu 5

3 Laddomat 21 ještě vyšší výkon Nahrazuje klasická zapojení z jednotlivých prvků a zajišťuje efektivní provoz kotle v celém rozsahu zatížení Laddomat 21 je systém řízení a regulace průtoku vody v systému ústředního vytápění. Je vyrobený jako odlitek z materiálů odolných proti škodlivému působení cirkulačních médií (voda, olej, emulze atd.). Předností systému Laddomat 21 je jeho konstrukce, která nahrazuje klasická zapojení z jednotlivých prvků. Příslušné prvky zajišťují výkonný provoz kotle v celém rozsahu zatížení. Úkolem Laddomat 21 je: Dosáhnout v krátké době po zapálení kotle správnou provozní teplotu kotle. Regulovat proces plnění akumulačních nádrží prostřednictvím průtoku horké vody. Průtok musí být dostatečně nízký, aby byl zajištěn optimální rozdíl teplot v hraniční vrstvě mezi horkou a studenou vodou. Předání přebytku tepla z kotle do akumulační nádrže po ukončení dodávky tepla pro ohřev objektu. Předání tepla z kotle do nádrže prostřednictvím gravitačního oběhu (v případě výpadku elektrického napájení a zastavení oběhového čerpadla). Laddomat 21 zajišťuje vhodné rozdělení cirkulačního média v jednotlivých fázích provozu kotle. Vhodné řízení rozdělování cirkulačního média snižuje ztráty tepla do prostředí, jakož i což je velmi důležité snižuje emise škodlivých látek do prostředí, jako jsou např. polycyklické aromatické uhlovodíky (PAH). Příklad schématu propojení systému akumulace tepla s jednou nádrží 1. Kotel 2. Termoregulátor LADDOMAT Akumulační nádrž NAD, NADO 4. Elektrická topná spirála 5. Trojcestný ventil 6. Oběhové čerpadlo 7. Pokojový termostat 8. Výstup do topného systému 9. Otevřená expanzní nádoba 10. Směšovací ventil T.U.V. Příklad schématu propojení systému akumulace tepla 1. Kotel 2. Termoregulátor LADDOMAT Akumulační nádrž NAD, NADO 4. Výstup do topného systému 5. Otevřená expanzní nádoba 6. Oběhové čerpadlo ústř. vytápění 7. Pokojový termostat 8. Trojcestný ventil 6

4 Ekoster 2 - úplná kontrola Mikroprocesorový regulátor teploty určený k regulaci přívodu vzduchu a ke spouštění oběhového čerpadla v instalaci ústředního vytápění Regulátor provádí tyto funkce: udržení nastavené teploty kotle prostřednictvím regulace přívodu vzduchu, plynulý rozběh tlačného ventilátoru, zabraňující detonacím dřevního plynu, nastavený výkon tlačného ventilátoru (servisní režim), programované profouknutí kotle, automatické vypnutí řízení po vyhasnutí kotle, zablokování provozu tlačného ventilátoru na dobu přikládání do kotle, řízení oběhového čerpadla ústřední vytápění, COMFORT SYSTEM systém zabraňující zablokování čerpadla v obdobích přerušení provozu kotle, ochrana proti zamrznutí a přehřátí kotle, signalizace poškození čidla teploty kotle, tlumená intenzita osvětlení displeje, zvýšená po dobu provádění změn v nastavení. POPIS SYMBOLŮ STOP PROVOZ ČERPADLA PROVOZ VENTILÁTORU REŽIM ZAPÁLENÍ PROFUK-DOBA PŘESTÁVKY PROFUK-DOBA PROVOZU Dálkové řízení pro kotel EKOSTER Control Řídicí panel EKOSTER Control je určený ke spolupráci s mikroprocesorovým regulátorem teploty EKOSTER. EKOSTER Control umožňuje díky stálé komunikaci s regulátorem EKOSTER trvalé zobrazování teploty na kotli ústředního vytápění, změnu nastavení zadané teploty kotle a zapnutí nebo vypnutí řízení. Inovačním prvkem je zabudovaný poplachový systém, který informuje uživatele intenzivním zvukem o překročení teploty 95 C v kotli, poklesu pod 0 C a o poškození čidla. TECHNICKÁ DATA Rozsah zobrazovaných teplot - 9 C C Rozsah nastavení teplot + 60 C C Jmenovité napájecí napětí 8-12 V DC Relativní vlhkost vzduchu 95 % Stupeň krytí IP 40 Třída izolace I Rozměry regulátoru 106 x 65 x 20 mm Teplota prostředí 0-40 C Odstupy montážních 60 mm PROGRAMOVÁNÍ TEPLOTY, ZMĚNA HODNOT START, STOP, POTVRZENÍ NASTAVENÍ PROGRAMOVÁNÍ TEPLOTY, ZMĚNA HODNOT 7

5 Ochrana kotle a teplá voda v každém okamžiku Spolupráce kotle s čtyřcestným směšovačem po smíchání je přizpůsobená tepelným ztrátám objektu. vody klesající dolů do kotle a teplé vody vystupující nahoru do ohřívače). Funkce směšování je spojená s nutností změn teploty v instalaci ústředního vytápění spolu se změnami vnější teploty. Pro správný provoz kotle je nezbytná vhodná teplota uvnitř zplyňovací komory, teplota topné vody na výstupu z kotle dosahuje přibližně C. Použití čtyřcestného ventilu umožňuje spojit odpovídající množství vody přímo ohřáté v kotli s vodou vracející se z topných těles vytápěcí instalace, což ve svém důsledku způsobuje, že teplota vody Funkce ochrany před nízkoteplotní korozí kotle je analogická funkci směšování, avšak jejím cílem je zvýšit teplotu vody vracející se z topných těles vytápěcí instalace přimícháváním vody přímo ohřáté v kotli. Funkce ohřevu teplé užitkové vody je spojená s nutností oddělit topná tělesa instalace ústředního vytápění v době ohřevu teplé vody v letním období. Teplá voda se ohřívá v závěsném plášťovém ohřívači teplé užitkové vody spolupracujícím s kotlem na principu gravitace (rozdílu hustoty studené Výkon kotle ORLAN Výkon tepelného spotřebiče Na tomto místě je třeba vysvětlit, že kotelní voda se nemíchá s čistou vodou ohřívanou v ohřívači. Aby se topná voda v letním období nedostávala do ohřívačů, odděluje se vytápěcí instalace tím, že se uzavře čtyřcestný směšovací ventil a umožní se tak rychlý a výkonný ohřev teplé užitkové vody. Doporučený průměr směšovacího ventilu Doporučený objem ohřívače t.u.v. 18 kw 4 kw DN 25 OKCV 125L 25 kw 5 kw DN 25, DN 32 OKCV 160L 40 kw 8 kw DN 32, DN 40 OKCV 180L 60 kw 15 kw DN 50 OKCV 200L 80 kw 25 kw DN 50, DN 65 OKCV 200L 8
