1 VIESMANN VITOCELL 340 /360 M Akumulační zásobník na topnou vodu s ohřevem pitné vody objem 750 a 1000 litrů List technických údajů Obj. č. aceny:vizceník Pokyny pro uložení: Složka Vitotec, registr 17 VITOCELL 340 M Typ SVK Multivalentní akumulační zásobník na topnou vodu s integrovaným ohřevem pitné vody & topná voda: objem 705/953 l & pitná voda: objem 33/33 l & solární výměník tepla: objem 12/14 l VITOCELL 360 M Typ SVS Multivalentní akumulační zásobník na topnou vodu s vrstveným nabíjecím systémem a integrovaným ohřevem pitné vody & topná voda: objem 705/953 l & pitná voda: objem 33/33 l & solární výměník tepla: objem 12/14 l 4/2007

2 Informace o výrobku Vitocell 340 M avitocell360 M Připojení několika tepelných zdrojů a hygienický ohřev pitné vody s vysokým odběrným množstvím šetřící místo v jednom kombinovaném zásobníku. Stručný přehled výhod & Vitocell 340 M a Vitocell 360 M kombinace z akumulačního zásobníku na topnou vodu a zásobníkového ohřívače vody. & Pro topná zařízení s několika tepelnými zdroji. Obzvláště vhodné ve spojení se solárními systémy Viessmann pro ohřev pitné vody a podporu vytápění. & Díky připojovacím hrdlům vrůzných výškách je možné použití různorodých tepelných zdrojů, např. kotle na pevná paliva nebo tepelného čerpadla. Teplotní rozvrstvení není ovlivňováno. & Malá náročnost na prostor a montáž zásobník na pitnou vodu aakumulační zásobník v jednom přístroji. & Vlnitá trubka na pitnou vodu elasticky a bez napětí integrována v nádrži zásobníku z vysoce legované ušlechtilé nerezové oceli. & Optimální využití solární energie díky dobrému přenosu tepla ve spodní části zásobníku přes velkou plochu výměníku tepla z vlnité trubky na pitnou vodu. & Vitocell 360 M: Nabíjecí zařízení zajišťující vrstvené ukládání solární energie dle teploty vody, tímto je rychle k dispozici pitná voda ohřátá solárním systémem. Vitocell 340 M (typ SVK) multivalentní akumulační zásobník na topnou vodu s integrovaným ohřevem pitné vody A přívod topné vody1 / odvzdušnění B teplá voda / cirkulace C vlnitá trubka na pitnou vodu z ušlechtilé nerezové oceli D přívod topné vody 2 / zpátečka topné vody 1 E elektrická topná vložka EHE F zpátečka topné vody 2 H zpátečka topné vody 3 K studená voda L vypouštění M zpátečka topné vody / vypouštění solárního zařízení N přívod topné vody / odvzdušnění solárního zařízení 2 VIESMANN VITOCELL 340 /360 M

3 Stručný přehled výhod (pokračování) Vitocell 360 M (typ SVS) multivalentní akumulační zásobník na topnou vodu s vrstveným nabíjecím systémem s integrovaným ohřevem pitné vody A přívod topné vody1 / odvzdušnění B teplá voda / cirkulace C vlnitá trubka na pitnou vodu z ušlechtilé nerezové oceli D přívod topné vody 2 / zpátečka topné vody 1 E elektrická topná vložka EHE F zpátečka topné vody 2 G vrstvený nabíjecí systém H zpátečka topné vody 3 K studená voda L vypouštění M zpátečka topné vody / vypouštění solárního zařízení N přívod topné vody / odvzdušnění solárního zařízení VITOCELL 340 /360 M VIESMANN 3

4 Technické údaje Vitocell 340 M (typ SVK) / Vitocell 360 M (typ SVS) Technické údaje K akumulaci topné vody a ohřevu pitné vody ve spojení se solárními zařízeními, tepelnými čerpadly a kotli na pevná paliva. Vhodné pro následující zařízení: & teplota výstupní topné vody až 110 C & solární výstupní teplota až 140 C & povolená teplota pitné vody 95 C & provozní tlak na straně topné vody až 3bar & provozní tlak na solární straně až 10 bar & provozní tlak na straně pitné vody až 10 bar Vitocell 340 M Vitocell 360 M DIN reg. číslo 0262/06 10MC/E 0263/06 10MC/E objem zásobníku l topná voda l pitná voda l solární výměník tepla l rozměry délka (7) mm s tepelnou izolací a mm bez tepelné izolace o mm šířka b mm výška s tepelnou izolací c mm bez tepelné izolace mm klopná míra bez tepelné izolace mm minimální montážní výška mm hmotnost s tepelnou izolací kg bez tepelné izolace kg přípojky přívod a zpátečka topné vody R 1 1¼ 1 1¼ studená / teplá voda R 1 1¼ 1 1¼ přívod a zpátečka topného média G (solární) solární výměník tepla topná plocha m 2 1,8 2,1 1,8 2,1 výměník tepla na pitnou vodu topná plocha m 2 7,2 7,2 7,2 7,2 maximální připojitelná teplota kolektoru Vitosol m pohotovostní ztráty* 1 q BS při teplotním rozdílu 45 K kwh/ 24 h 1,47* 2 1,55* 2 1,47* 2 1,55* 2 Trvalý výkon Vitocell 340 M a Vitocell 360 M trvalý výkon* 3 kw při ohřevu pitné vody z 10 na 45 C a výstupní teplotou topné vody l/h C při níže uvedeném průtoku topné vody (měřeno mezi HV 1 /HR 1 ) průtok topné vody pro uvedené trvalé výkony l/h trvalý výkon* 3 kw při ohřevu pitné vody z 10 C na 60 C a výstupní teplotě topné vody l/h C při níže uvedeném průtoku topné vody (měřeno mezihv 1 /HR 1 ) průtok topné vody pro uvedené výkony l/h *1 K výrobku se vztahující hodnota výpočtu nákladového čísla zařízení podle EnEV resp. DIN *2 Normovaný parametr (pro celý zásobník). *3 Při projektování s uvedeným resp. stanoveným trvalým výkonem zahrňte do plánu i odpovídající oběhové čerpadlo. Uvedeného trvalého výkonu se dosáhne tehdy, když je jmenovitý tepelný výkon kotle než trvalý výkon. 4 VIESMANN VITOCELL 340 /360 M

5 Technické údaje Vitocell 340 M (typ SVK) / Vitocell 360 M (typ SVS) (pokračování) Připojení a rozměry Vitocell 340 M E vypouštění EL odvzdušnění ELs odvzdušnění solárního zařízení ELH hrdlo Rp 1½ pro elektrickou topnou vložku EHE HR zpátečka topné vody HRs zpátečka topné vody solárního zařízení HV přívod topné vody HVs přívod topné vody solárního zařízení KW studená voda TH teploměr TR regulátor teploty / teplotní čidlo WW teplá voda Z cirkulace (příslušenství viz str. 13) tabulka rozměrů Vitocell 340 M objem zásobníku l délka (7) a mm šířka b mm výška c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm délka (7 bez tepelné izolace) o mm VITOCELL 340 /360 M VIESMANN 5

6 Technické údaje Vitocell 340 M (typ SVK) / Vitocell 360 M (typ SVS) (pokračování) Vitocell 360 M E vypouštění EL odvzdušnění ELs odvzdušnění solárního zařízení ELH hrdlo Rp 1½ pro elektrickou topnou vložku EHE HR zpátečka topné vody HRs zpátečka topné vody solárního zařízení HV přívod topné vody HVs přívod topné vody solárního zařízení KW studená voda TH teploměr TR regulátor teploty / teplotní čidlo WW teplá voda Z cirkulace (příslušenství viz str. 13) tabulka rozměrů Vitocell 360 M objem zásobníku l délka (7) a mm šířka b mm výška c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm délka (7 bez tepelné izolace) o mm Koeficient výkonu N L podle DIN 4708 při teplotě zásobníku* 1 = vstupní teplota studené vody + 50 K 0K a 70 C vstupní teplota topné vody +5 K/ Koeficient výkonu N L v závislosti na přiváděném tepelném výkonu kotle (Q D ) objem zásobníku l Q D vkw číslo N L 15 2,00 2, ,25 2, ,50 3, ,75 3, ,00 4,40 *1 Koeficient výkonu N L se mění s teplotou zásobníku T zás směrné hodnoty: T zás =60 C 1,0 x N L,T zás =55 C 0,75 x N L,T zás =50 C 0,55x N L,T zás =45 C 0,3 x N L 6 VIESMANN VITOCELL 340 /360 M

7 Technické údaje Vitocell 340 M (typ SVK) / Vitocell 360 M (typ SVS) (pokračování) krátkodobý výkon (za 10 minut) vztaženo na koeficient výkonu N L ohřev pitné vody z 10 na 45 C a 70 C vstupní teplota topné vody Krátkodobý výkon v závislosti na přiváděném tepelném výkonu kotle (Q D ) objem zásobníku l Q D v kw krátkodobý výkon l/10 min 214 l/10 min l/10 min 226 l/10 min l/10 min 236 l/10 min l/10 min 256 l/10 min l/10 min 273 l/10 min Max. odběrné množství (během 10 minut) vztaženo na koeficient výkonu N L s dohříváním ohřev pitné vody z 10 na 45 C a 70 C vstupní teplota topné vody Maximální odběrné množtsví v závislosti na přiváděném tepelném výkonu kotle (Q D ) objem zásobníku l Q D v kw maximální odběrné množství 15 19,0 l/10 min 21,4 l/10 min 18 20,0 l/10 min 22,6 l/10 min 22 21,0 l/10 min 23,6 l/10 min 27 22,0 l/10 min 25,6 l/10 min 33 23,0 l/10 min 27,3 l/10 min Odběrné množství vody Objem zásobníku ohřátýna60 C bez dohřívání odběrné množství l/min odběrné množství vody voda s t = 45 C (smíšená teplota) objem zásobníku 750 l objem zásobníku 1000 l VITOCELL 340 /360 M VIESMANN 7

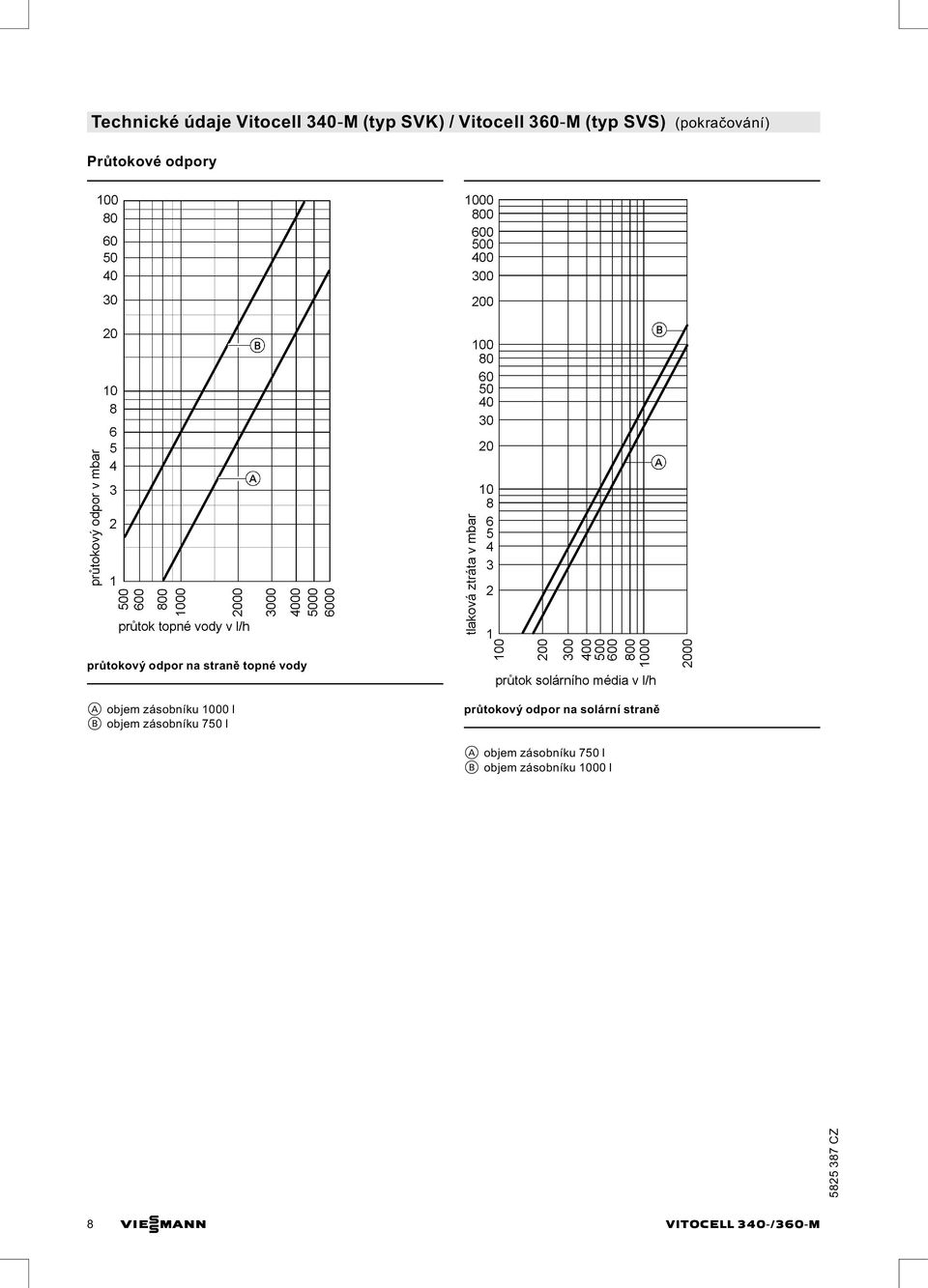

8 Technické údaje Vitocell 340 M (typ SVK) / Vitocell 360 M (typ SVS) (pokračování) Průtokové odpory průtokový odpor na straně topné vody A objem zásobníku 1000 l B objem zásobníku 750 l průtokový odpor na solární straně A objem zásobníku 750 l B objem zásobníku 1000 l 8 VIESMANN VITOCELL 340 /360 M

9 Technické údaje Vitocell 340 M (typ SVK) / Vitocell 360 M (typ SVS) (pokračování) průtokový odpor na straně pitné vody 750/1000 l A bez závitové cirkulace B se závitovou cirkulací Stav při dodávce Vitocell 340 M (typ SVK) Multivalentní akumulační zásobník topné vody z oceli s vestavěnou spirálou z ušlechtilé oceli pro ohřev pitné vody. & 3přivařené jímky & šroubovací stavěcí nožky & odvzdušnění solární spirály & 2 teploměry samostatně zabaleno: & tepelná izolace z polyesterové vlákniny s plastovým pláštěm ve stříbrné barvě "vitosilber" Vitocell 360 M (typ SVS) Multivalentní akumulační zásobník topné vody z oceli s vrstveným napájecím systémem s vestavěnou spirálou z ušlechtilé oceli pro ohřev pitné vody. & 3přivařené jímky & šroubovací stavěcí nožky & odvzdušnění solární spirály & 2 teploměry samostatně zabaleno: & tepelná izolace z polyesterové vlákniny s plastovým pláštěm ve stříbrné barvě "vitosilber" VITOCELL 340 /360 M VIESMANN 9

10 Projekční pokyny Vitocell 340 M (typ SVK) / Vitocell 360 M (typ SVS) Přípojka na straně pitné vody přípojka podle DIN 1988 Vitocell 340 /360 M A teplá voda B cirkulační potrubí C cirkulační čerpadlo D zpětná klapka, zatížená pružinou E viditelné ústí odfukového potrubí F pojistný ventil G uzavírací ventil H regulační ventil průtoku* 1 (montáž doporučena) Musí se namontovat pojistný ventil. K přípojka manometru L jednosměrný ventil M vypouštění N studená voda O filtr pitné vody* 2 P redukční ventil podle DIN , vydání prosinec 1988 R jednosměrný ventil/dělič trubky S membránová expanzní nádoba, vhodná pro pitnou vodu Doporučení: Namontujte pojistný přetlakový ventil nad horní okraj zásobníku. Tím je chráněn před znečištěním, zanesením vápenatými usazeninami a vysokou teplotou. Při práci na pojistném přetlakovém ventilu není třeba vyprazňovat zásobníkový ohřívač vody. Teploty výstupní topné vody nad 110 C Při těchto provozních podmínkách je třeba podle DIN 4753 vmontovat do zásobníku typově schválený bezpečnostní termostat, který limituje teplotu na 95 C. Záruka Naše záruka na zásobníkový ohřívač vody předpokládá, že voda určená k ohřátí odpovídá kvalitě pitné vody dle platného nařízení opitnévodě a že zařízení pro úpravu vody pracují bezporuchově. Teplosměnná plocha Teplosměnné plochy, bezpečné a odolné vůči korozi (pitná voda/ topné médium) odpovídají provedení C podle DIN *1 Doporučuje se montáž a nastavení max. průtoku vody podle 10 minutového výkonu zásobníkového ohřívače vody (viz strana 7). *2 Dle DIN semusíuzařízení s kovovým potrubím namontovat filtr pitné vody. U plastových potrubí by měl být podle DIN 1988 a našeho doporučení také vestavěn filtr pitné vody, aby nedošlo ke vniknutí nečistot do zařízení pitné vody. 10 VIESMANN VITOCELL 340 /360 M

11 Projekční pokyny Vitocell 340 M (typ SVK) / Vitocell 360 M (typ SVS) (pokračování) Elektrická topná vložka Vpřípadě použití cizích výrobků musí mít šroubovací topné těleso nevyhřívanou délku min. 100 mm. Projekční návod Další pokyny pro projektování a dimenzování viz projekční návod Vitocal, projekční návod Vitosol a projekční návod Vitolig. Příklad instalace s Vitocell 340 M KW studená voda WW teplá voda RL zpátečka VL přívod A olejový/plynový kotel B topný okruh C Vitocell 340 M D solární regulace E sluneční kolektor F teplotní čidlo kolektoru VITOCELL 340 /360 M VIESMANN 11

12 Projekční pokyny Vitocell 340 M (typ SVK) / Vitocell 360 M (typ SVS) (pokračování) G odvzdušňovač* 1 H Solar Divicon (čerpací stanice) K plnicí armatura L solární ruční plnicí pumpa M odlučovač vzduchu* 2 N teplotní čidlo zásobníku O cirkulace P místa odběru Příslušenství Vitocell 340 M (typ SVK) / Vitocell 360 M (typsvs) Elektrická topná vložka EHE druh proudu a jmenovité napětí 3/N/PE 400 V/50 Hz druh krytí: IP 54 rozsah výkonu max. 6 kw max. 12 kw jmenovitý příkon při normálním provozu/ kw rychloohřevu jmenovitý proud A 8,7 8,7 8,7 17,4 17,4 17,4 doba ohřevu z 10 na 60 C 750 l h , l h 12,6 6,3 4,3 6,3 3,1 2,1 multivalentní akumulační zásobník na topnou vodu s ohřevem pitné vody aselektrickoutopnouvložkou EHE Vitocell 340 M 360 M objem zásobníku (celkem) l objem zásobníku (topná/pitná voda/solar) l 705/33/12 953/33/14 705/33/12 953/33/14 objem ohřívaný topnou vložkou l rozměry šířka b (s elektrickou topnou vložkou EHE) mm minimální vzdálenost od stěny pro montáž 2/4/6 kw mm elektrické topné vložky EHE 4/8/12 kw mm hmotnost Vitocell 340 /360 M kg elektrická topná vložka EHE 2/4/6 kw kg /8/12 kw kg 3 3 Vitocell 340 M s elektrickou topnou vložkou EHE Vitocell 360 M s elektrickou topnou vložkou EHE b=šířka s elektrickou topnou vložkou EHE b=šířka s elektrickou topnou vložkou EHE *1 Na nejvyšším místě zařízení namontujte nejméně jeden odvzdušňovač (rychlý odvzdušňovač s uzavíracím kohoutem nebo ruční odvzdušňovač). *2 Odlučovač vzduchu namontujte na přístupném místě do potrubí topného média. 12 VIESMANN VITOCELL 340 /360 M

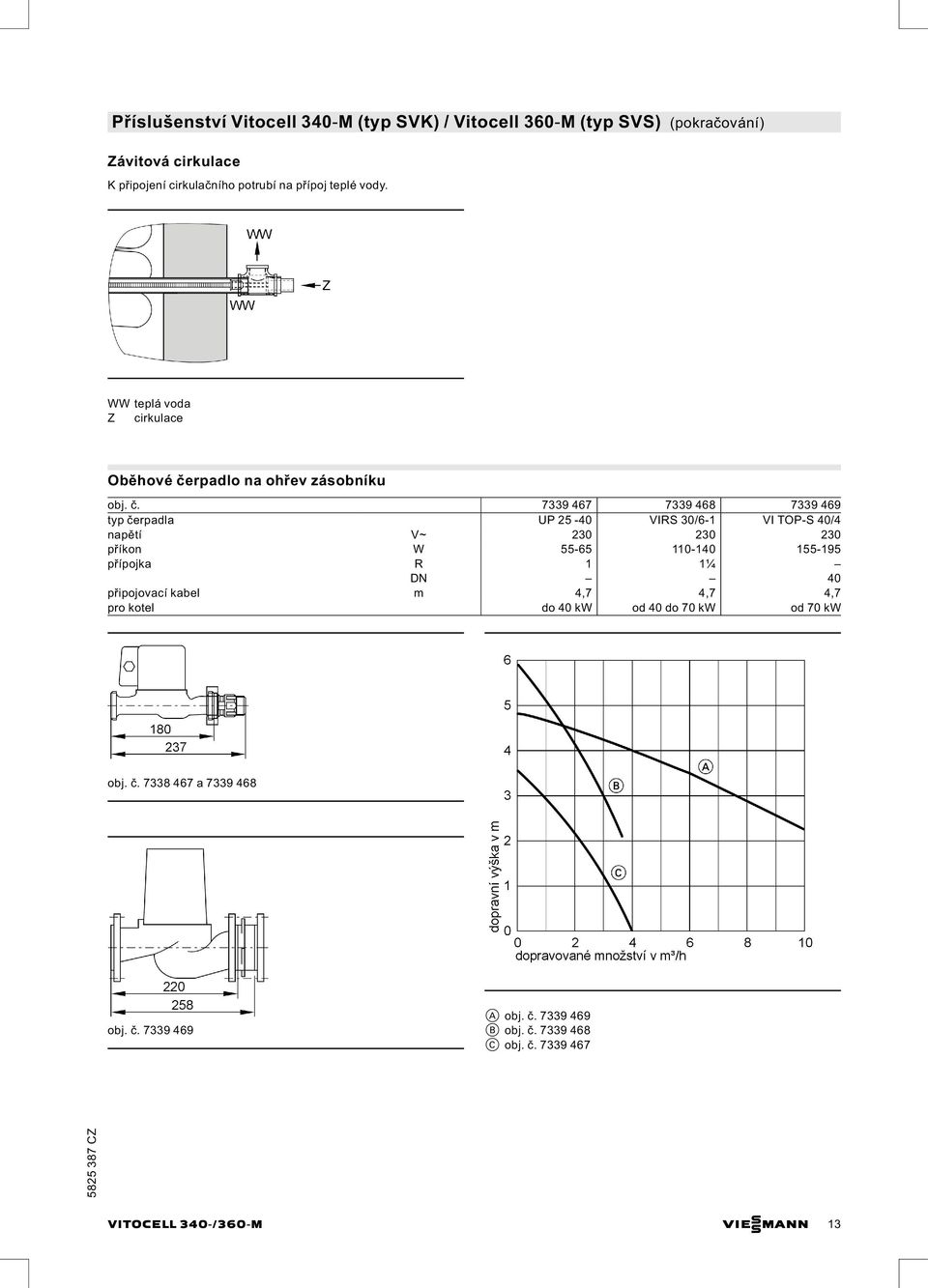

13 Příslušenství Vitocell 340 M (typ SVK) / Vitocell 360 M (typsvs) (pokračování) Závitová cirkulace Kpřipojení cirkulačního potrubí na přípoj teplé vody. WW teplá voda Z cirkulace Oběhové čerpadlo na ohřev zásobníku obj. č typ čerpadla UP VIRS 30/6 1 VI TOP S 40/4 napětí V~ příkon W přípojka R 1 1¼ DN 40 připojovací kabel m 4,7 4,7 4,7 pro kotel do 40 kw od 40 do 70 kw od 70 kw obj. č a obj. č A obj. č B obj. č C obj. č VITOCELL 340 /360 M VIESMANN 13

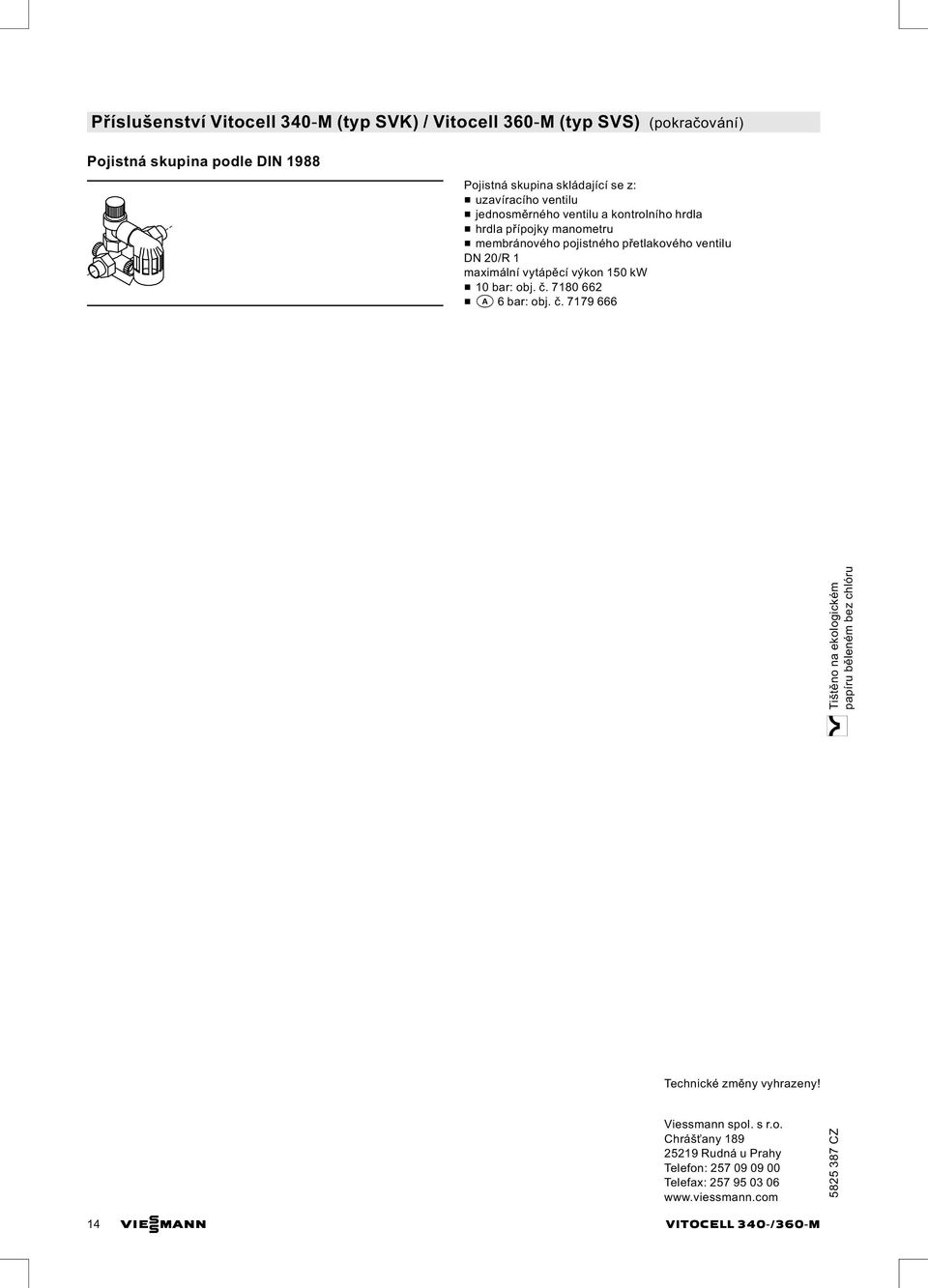

14 Příslušenství Vitocell 340 M (typ SVK) / Vitocell 360 M (typsvs) (pokračování) Pojistná skupina podle DIN 1988 Pojistná skupina skládající se z: & uzavíracího ventilu & jednosměrného ventilu a kontrolního hrdla & hrdla přípojky manometru & membránového pojistného přetlakového ventilu DN 20/R 1 maximální vytápěcí výkon 150 kw & 10 bar: obj. č & a 6 bar: obj. č Technické změny vyhrazeny! Viessmann spol. s r.o. Chrášťany Rudná u Prahy Telefon: Telefax: Tištěno na ekologickém papíru běleném bez chlóru 14 VIESMANN VITOCELL 340 /360 M
