SurTec 856 Lázeň pro hromadné niklování

Transkript

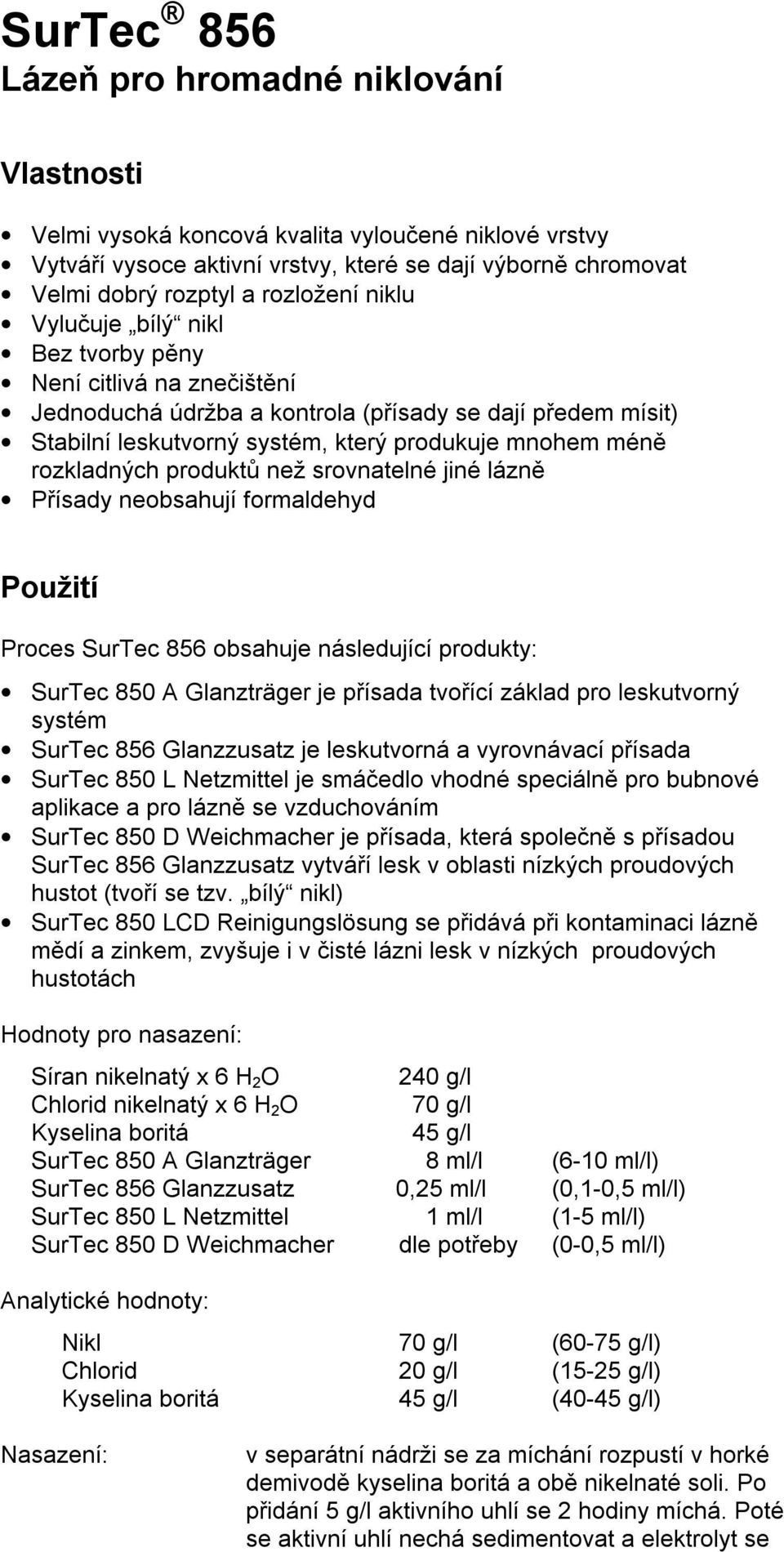

1 SurTec 856 Lázeň pro hromadné niklování Vlastnosti Velmi vysoká koncová kvalita vyloučené niklové vrstvy Vytváří vysoce aktivní vrstvy, které se dají výborně chromovat Velmi dobrý rozptyl a rozložení niklu Vylučuje bílý nikl Bez tvorby pěny Není citlivá na znečištění Jednoduchá údržba a kontrola (přísady se dají předem mísit) Stabilní leskutvorný systém, který produkuje mnohem méně rozkladných produktů než srovnatelné jiné lázně Přísady neobsahují formaldehyd Použití Proces SurTec 856 obsahuje následující produkty: SurTec 850 A Glanzträger je přísada tvořící základ pro leskutvorný systém SurTec 856 Glanzzusatz je leskutvorná a vyrovnávací přísada SurTec 850 L Netzmittel je smáčedlo vhodné speciálně pro bubnové aplikace a pro lázně se vzduchováním SurTec 850 D Weichmacher je přísada, která společně s přísadou SurTec 856 Glanzzusatz vytváří lesk v oblasti nízkých proudových hustot (tvoří se tzv. bílý nikl) SurTec 850 LCD Reinigungslösung se přidává při kontaminaci lázně mědí a zinkem, zvyšuje i v čisté lázni lesk v nízkých proudových hustotách Hodnoty pro nasazení: Síran nikelnatý x 6 H 2 O 240 g/l Chlorid nikelnatý x 6 H 2 O 70 g/l Kyselina boritá 45 g/l SurTec 850 A Glanzträger 8 ml/l (6-10 ml/l) SurTec 856 Glanzzusatz 0,25 ml/l (0,1-0,5 ml/l) SurTec 850 L Netzmittel 1 ml/l (1-5 ml/l) SurTec 850 D Weichmacher dle potřeby (0-0,5 ml/l) Analytické hodnoty: Nikl 70 g/l (60-75 g/l) Chlorid 20 g/l (15-25 g/l) Kyselina boritá 45 g/l (40-45 g/l) Nasazení: v separátní nádrži se za míchání rozpustí v horké demivodě kyselina boritá a obě nikelnaté soli. Po přidání 5 g/l aktivního uhlí se 2 hodiny míchá. Poté se aktivní uhlí nechá sedimentovat a elektrolyt se

2 SurTec verze strana 2/6 přefiltruje do čisté pracovní nádrže a doplní na konečný objem. Poté se lázeň 4 hodiny zapracuje při 0,4 A/dm 2 a duktilita se testuje na testovacím plechu. Je-li plech dostatečně duktilní, přidají se aditiva, není-li, musí se déle zapracovávat. Teplota: 55 C (40-60 C) Hodnota ph: 4,5 (4,0-4,8) Nastavit kyselinou sírovou, popř. vypracovat Kat. proud. hustota: 1,5 A/dm 2 (0,5-2,5 A/dm 2 ) Anod. proud. hustota: 0,3 A/dm 2 (0,2-1 A/dm 2 ) Proudový výtěžek: 98 % Vylučovací rychlost: 0,22 µm/min při 1 A/dm 2 Poměr anoda:katoda: 2:1 Anody: z čistého niklu dle DIN 1702 s anodovými sáčky z PP látky Pohyb: Nádrž: Filtrace: Topení: Odsávání: pohyb zboží 3-6 m/min nebo vzduchování (s odlučovačem oleje!) ocelová s umělohmotnou nebo PVC vložkou kontinuální filtrace nutná, 4-5 objemů lázně za hod Velikost pórů: 5-10 µm z odolného materiálu (např. porcelán, teflon, titan) nutné z důvodu ochrany zdraví Doporučený postup: 1. chemické odmaštění emulgující: SurTec Surtec 415 demulgující: SurTec Surtec moření v HCl a SurTec anodické odmaštění SurTec dekapování SurTec evt. pololesklý nikl SurTec niklovací proces SurTec při následném chromování bez oplachu v demivodě 8. lesklý chrom SurTec sušení Mezi jednotlivými kroky se musí oplachovat Oplachy se musí přizpůsobit zařízení Technická specifikace při 20 C Vzhled Hustota (g/cm 3 ) Hodnota ph SurTec 850 A kapalný, nažloutlý 1,108 (1,09-1,12) 4,0 (3-5) SurTec 856 kapalný, nažloutlý 1,066 (1,05-1,08) 3,5 (3,5-5,5) SurTec 850 L kapalný, nažloutlý 1,003 (0,99-1,02) 4,2 (2-5) SurTec 850 D kapalný, bezbarvý 1,039 (1,03-1,05) 3,5 (3-5) SurTec 850 LCD kapalný, nažloutlý 1,008 (1,00-1,01) 4,5 (3-5)

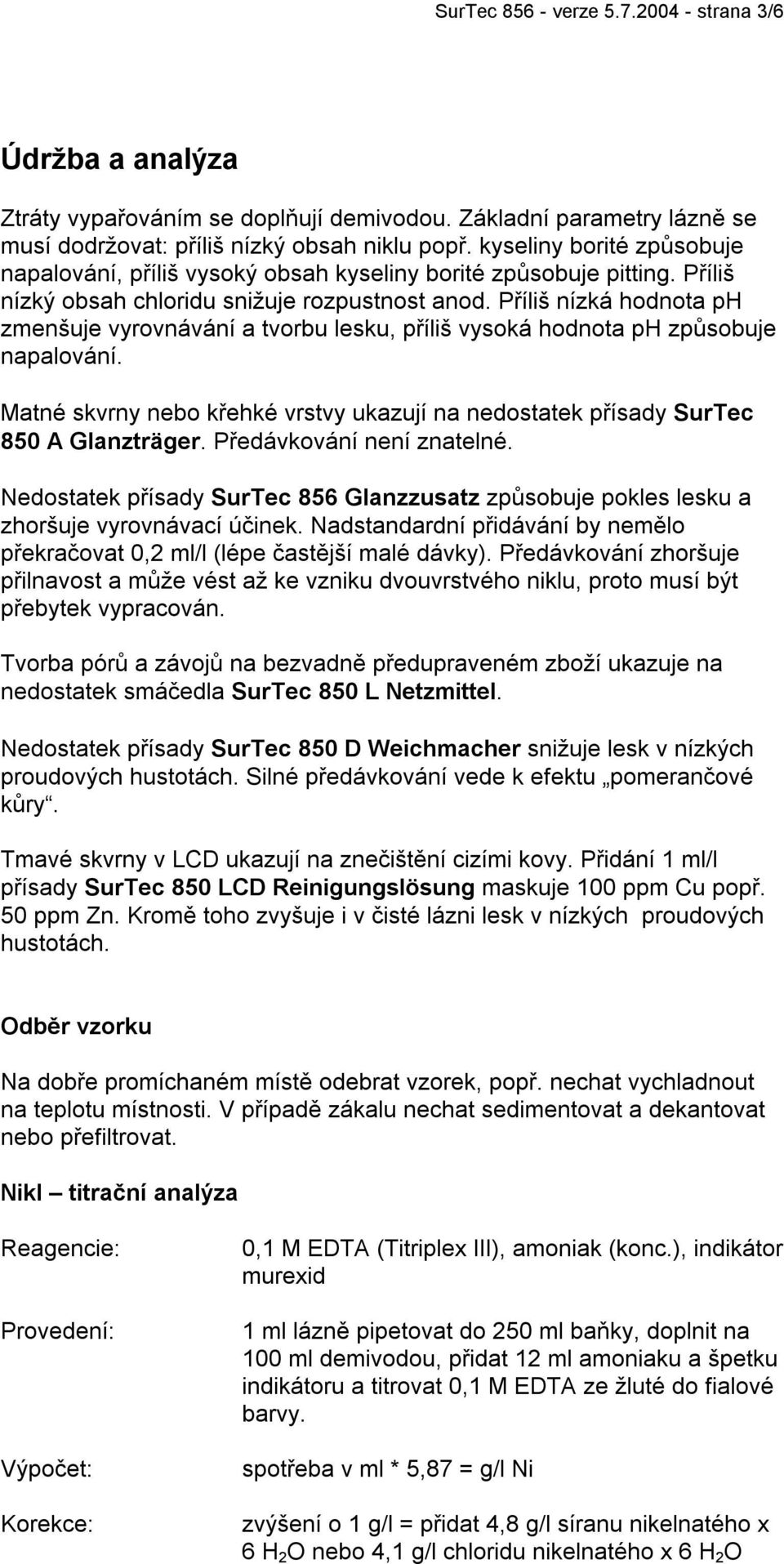

3 SurTec verze strana 3/6 Údržba a analýza Ztráty vypařováním se doplňují demivodou. Základní parametry lázně se musí dodržovat: příliš nízký obsah niklu popř. kyseliny borité způsobuje napalování, příliš vysoký obsah kyseliny borité způsobuje pitting. Příliš nízký obsah chloridu snižuje rozpustnost anod. Příliš nízká hodnota ph zmenšuje vyrovnávání a tvorbu lesku, příliš vysoká hodnota ph způsobuje napalování. Matné skvrny nebo křehké vrstvy ukazují na nedostatek přísady SurTec 850 A Glanzträger. Předávkování není znatelné. Nedostatek přísady SurTec 856 Glanzzusatz způsobuje pokles lesku a zhoršuje vyrovnávací účinek. Nadstandardní přidávání by nemělo překračovat 0,2 ml/l (lépe častější malé dávky). Předávkování zhoršuje přilnavost a může vést až ke vzniku dvouvrstvého niklu, proto musí být přebytek vypracován. Tvorba pórů a závojů na bezvadně předupraveném zboží ukazuje na nedostatek smáčedla SurTec 850 L Netzmittel. Nedostatek přísady SurTec 850 D Weichmacher snižuje lesk v nízkých proudových hustotách. Silné předávkování vede k efektu pomerančové kůry. Tmavé skvrny v LCD ukazují na znečištění cizími kovy. Přidání 1 ml/l přísady SurTec 850 LCD Reinigungslösung maskuje 100 ppm Cu popř. 50 ppm Zn. Kromě toho zvyšuje i v čisté lázni lesk v nízkých proudových hustotách. Odběr vzorku Na dobře promíchaném místě odebrat vzorek, popř. nechat vychladnout na teplotu místnosti. V případě zákalu nechat sedimentovat a dekantovat nebo přefiltrovat. Nikl titrační analýza Reagencie: Provedení: Výpočet: Korekce: 0,1 M EDTA (Titriplex III), amoniak (konc.), indikátor murexid 1 ml lázně pipetovat do 250 ml baňky, doplnit na 100 ml demivodou, přidat 12 ml amoniaku a špetku indikátoru a titrovat 0,1 M EDTA ze žluté do fialové barvy. spotřeba v ml * 5,87 = g/l Ni zvýšení o 1 g/l = přidat 4,8 g/l síranu nikelnatého x 6 H 2 O nebo 4,1 g/l chloridu nikelnatého x 6 H 2 O

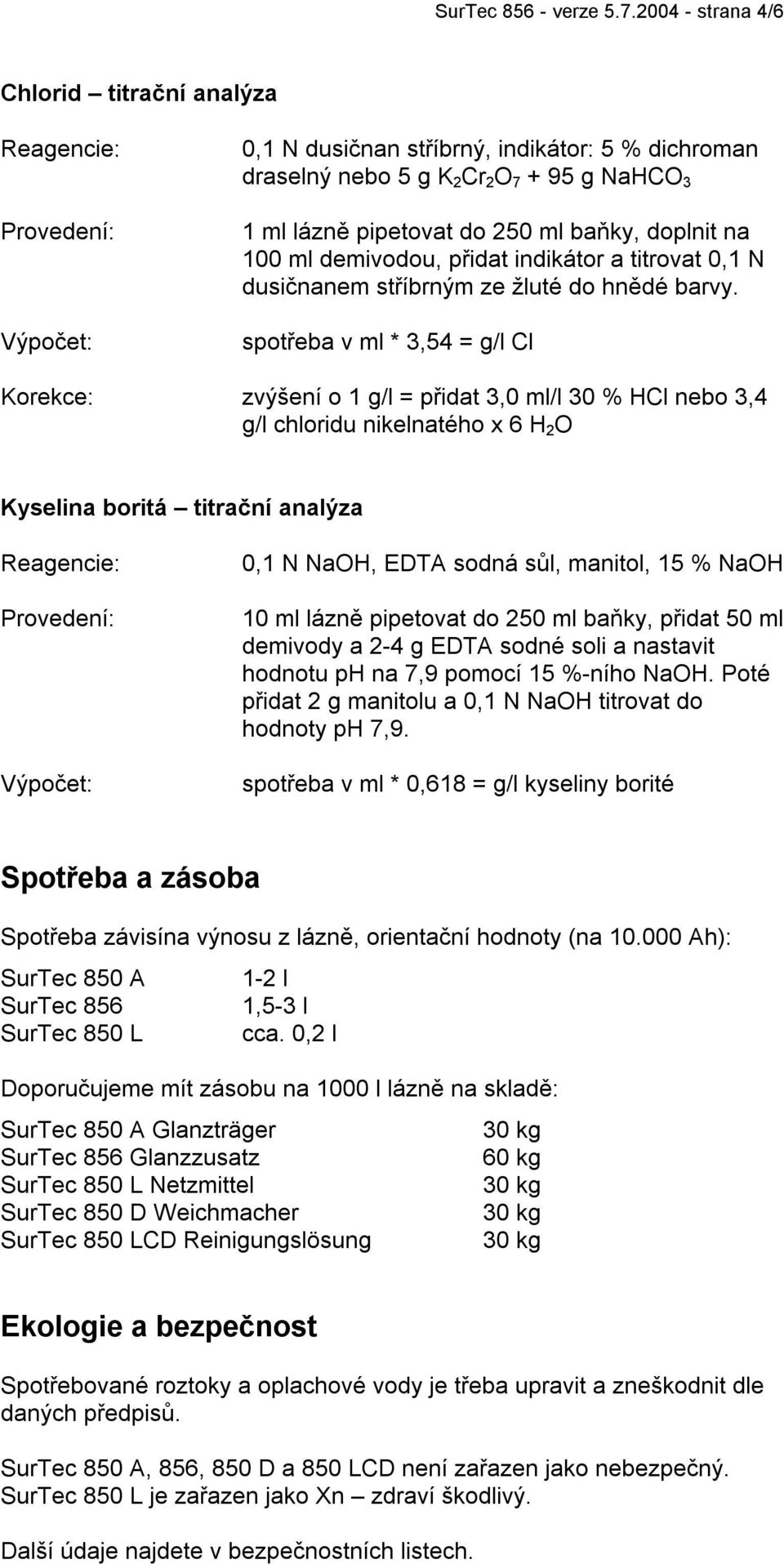

4 SurTec verze strana 4/6 Chlorid titrační analýza Reagencie: Provedení: Výpočet: 0,1 N dusičnan stříbrný, indikátor: 5 % dichroman draselný nebo 5 g K 2 Cr 2 O g NaHCO 3 1 ml lázně pipetovat do 250 ml baňky, doplnit na 100 ml demivodou, přidat indikátor a titrovat 0,1 N dusičnanem stříbrným ze žluté do hnědé barvy. spotřeba v ml * 3,54 = g/l Cl Korekce: zvýšení o 1 g/l = přidat 3,0 ml/l 30 % HCl nebo 3,4 g/l chloridu nikelnatého x 6 H 2 O Kyselina boritá titrační analýza Reagencie: Provedení: Výpočet: 0,1 N NaOH, EDTA sodná sůl, manitol, 15 % NaOH 10 ml lázně pipetovat do 250 ml baňky, přidat 50 ml demivody a 2-4 g EDTA sodné soli a nastavit hodnotu ph na 7,9 pomocí 15 %-ního NaOH. Poté přidat 2 g manitolu a 0,1 N NaOH titrovat do hodnoty ph 7,9. spotřeba v ml * 0,618 = g/l kyseliny borité Spotřeba a zásoba Spotřeba závisína výnosu z lázně, orientační hodnoty (na Ah): SurTec 850 A 1-2 l SurTec 856 1,5-3 l SurTec 850 L cca. 0,2 l Doporučujeme mít zásobu na 1000 l lázně na skladě: SurTec 850 A Glanzträger 30 kg SurTec 856 Glanzzusatz 60 kg SurTec 850 L Netzmittel 30 kg SurTec 850 D Weichmacher 30 kg SurTec 850 LCD Reinigungslösung 30 kg Ekologie a bezpečnost Spotřebované roztoky a oplachové vody je třeba upravit a zneškodnit dle daných předpisů. SurTec 850 A, 856, 850 D a 850 LCD není zařazen jako nebezpečný. SurTec 850 L je zařazen jako Xn zdraví škodlivý. Další údaje najdete v bezpečnostních listech.

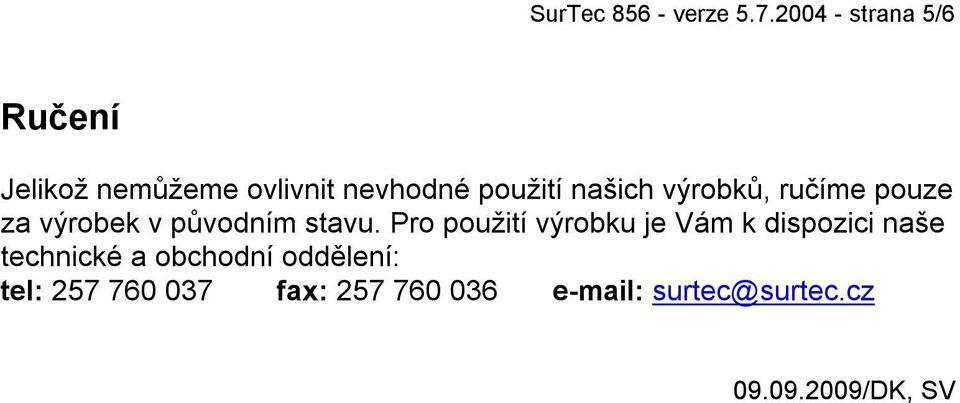

5 SurTec verze strana 5/6 Ručení Jelikož nemůžeme ovlivnit nevhodné použití našich výrobků, ručíme pouze za výrobek v původním stavu. Pro použití výrobku je Vám k dispozici naše technické a obchodní oddělení: tel: fax: surtec@surtec.cz /DK, SV

6 SurTec verze strana 6/6 Tabulka chyb Problém Možná příčina Řešení Napalování a) vysoká proudová hustota snížit b) malý pohyb zboží zvětšit c) málo základních aditiv přidat d) nízký obsah niklu přidat síran nikelnatý e) málo kyseliny borité přidat Závoje ve vrstvě a) špatná předúprava korigovat, vyměnit oplachy b) vysoká teplota lázně snížit c) vysoký obsah niklu zmenšit plochu anod, vypracovat d) moc základního aditiva vypracovat e) nízká proudová hustota zvýšit f) málo leskutvorného aditiva přidat g) nevhodný druh pohybu změnit zboží Špatný rozptyl a) vysoký obsah niklu zmenšit plochu anod, vypracovat b) vysoká koncentrace aditiv vypracovat při ph 3,8 c) organické znečištění odstranit aktivním uhlím Kalná lázeň a) vysoká teplota lázně snížit b) špatná filtrace zlepšit c) vysoká koncentrace k. odfiltrovat při 25 C borité d) Fe v lázni odstranit peroxidem při ph 5-5,5 e) Ca v lázni vysrážet KF Pitting a) malý pohyb zboží zvětšit b) nízký obsah niklu přidat síran nikelnatý c) vysoká proudová hustota snížit d) málo smáčedla přidat e) Ca v lázni vysrážet KF Malá tloušťka vrstvy a) nízký obsah niklu přidat síran nikelnatý b) nízká proudová hustota zvýšit c) špatný kontakt vyčistit kontakty d) malá plocha anod zvětšit e) moc leskutvorného aditiva vypracovat při ph 3,8 f) krátká doba pokovení prodloužit Dvounikl a) moc leskutvorného aditiva vypracovat při ph 3,8 b) vysoká hodnota ph snížit k. sírovou c) špatný kontakt vyčistit kontakty Nažloutlá vrstva a) Fe v lázni odstranit peroxidem při ph 5-5,5 b) Fe v oplachu vyměnit oplach Závoj v LCD málo leskutvorného aditiva přidat Závoj v HCD a) málo základního aditiva přidat základní aditiva b) organické znečištění odstranit aktivním uhlím Drsná vrstva a) anodový kal v lázni přefiltrovat, kontrola anod. sáčků b) Fe v lázni odstranit peroxidem při ph 5-5,5 c) špatná předúprava korigovat, vyměnit oplachy Křehká vrstva a) moc leskutvorného aditiva vypracovat při ph 3,8 b) organické znečištění odstranit aktivním uhlím Tmavá vrstva v LCD a) Zn v lázni selektivně vypracovat nebo přidat SurTec 850 LCD b) Cu v lázni selektivně vypracovat nebo přidat SurTec 850 LCD
