Koupelnové a designové radiátory

Transkript

1 Koupelnové a designové radiátory

2 O společnosti Značka ISN reprezentuje tradičního tuzemského výrobce topných těles s více jak 60letou tradicí. Společnost ISN Radiátory s.r.o. je největší producent koupelnových trubkových radiátorů v České republice. Špičkové technologické postupy, progresivní myšlení projektantů a designérů zaručují, že výrobky ISN dosahují vysokých technických i estetických parametrů, díky kterým si našly svoje příznivce na českém i zahraničním trhu. 90 % produkce činí export především do zemí Evropské unie. ISN Radiátory s. r. o. si zakládá na vynikající úrovni poskytovaného zákaznického servisu. K dispozici je technická, obchodní a marketingová podpora. Prvořadým cílem je spokojenost zákazníka. Samozřejmostí je ekologické zpracování produktů s maximálním ohledem na životní prostředí. Výroba se řídí systémem ISO 9001:2008. Veškerá otopná tělesa navíc splňují podmínky certifikace platné pro aktuální legislativní normy jednotlivých států tak, aby odpovídaly i těm nejpřísnějším standardům. Certifikační proces pro Českou republiku proběhl ve Strojírenském zkušebním ústavu rno, notifikovaná osoba ES1015. Šíře sortimentu čerpá z mnoholetých zkušeností v oboru a znalostí trendů ve stavebním i topenářském průmyslu. Kompletní portfolio ISN tvoří koupelnové a designové radiátory MELODY, sálavé konvektory a lamelové radiátory ECT, konvektory s lamelovým výměníkem ECOLITE, podlahové konvektory TERMO, článkové radiátory TOL a radiátory z žebrových trubek SPIRL. ISN se specializuje na výrobu radiátorů na míru dle požadavků a přání zákazníka.

3 Obsah 2-3 Přehled těles MELODY VLSTNÍ MOTIV 4-5 Variant Photo - novinka 6-7 Potisk radiátoru - novinka INTERIÉR 8-9 F10 H / F20 H Vital - novinka Collom/Collom Double Octava/Octava Double/Octava Radius 16 Variant NEREZ 17 Variant Nerez Zoya Inox / Vega Inox Gradda Inox Echo Inox Quadrat Inox Silla Inox / Silla Inox Radius 56 Všeobecné údaje o koupelnových radiátorech 57 Způsob objednání designových radiátorů MELODY 58 Elektrické zapojení 59 Regulátory a kombinované vytápění 60 Sady pro kombinované vytápění 61 Orientační vzorník barev 62 Koupelnové doplňky Designové termostatické sady Možnosti připojení TERMO - podlahové konvektory 70 ECOLITE - konvektory s lamelovým výměníkem - novinka 71 ECT - lamelové radiátory a sálavé konvektory TOL - článkové radiátory SPIRL - žebrové radiátory 76 JOY - skleněné radiátory 77 Objednávkový formulář radiátorů na míru ZRCDLO / SKLO Magic Glass / Magic Mirror Variant Glass / Variant Mirror 32 Collom Mirror CHROM 33 Quadrat Chrom Palmyra Chrom / Palmyra Radius Chrom Ikaria Chrom / Ikaria Radius Chrom Grenada Chrom /Grenada Radius Chrom KOUPELN tria Miro Swing / Swingo Koro / Koro Plus / Koro Extra Club Edge Quadrat / Quadrat Plus Ikaria / Ikaria Radius / Ikaria Double Grenada / Grenada Radius Chromovaná tělesa 1 Kompletní sortiment na Legenda Radiátor pro zapojení do centrální otopné soustavy Středové připojení Koupelnové doplňky Potisk radiátoru Elektrický radiátor oční připojení Provedení z nerezové oceli LED podsvícení Kombinované vytápění, radiátor je možné využívat pro zapojení do centrální otopné soustavy i pro elektrické vytápění Uchycení do prostoru Povrchová úprava chrom Práva na změny a tiskové chyby vyhrazeny. / Tiskové provedení barev vzorníku a těles je pouze orientační. Pro přesnou představu doporučujeme navštívit nejbližší prodejnu s topnými tělesy ISN nebo si zkontrolovat odstín ve vzorníku.

4 Chromovaná tělesa Přehled těles Melody str. 8 F 10 H str. 4 Variant Photo str. 8 F 20 H str. 10 Vital str. 12 Collom Collom Double 2 str. 20 Gradda Inox str. 22 Echo Inox str. 24 Quadrat Inox str. 26 Silla Inox Silla Radius Inox str. 28 Magic Glass Magic Mirror str. 36 Ikaria Chrom Ikaria Radius Chrom str. 38 Grenada Chrom Grenada Radius Chrom str. 40 tria str. 42 Miro str. 44 Swing Swingo

5 str. 18 Zoya Inox str. 14 Octava Octava Double Octava Radius str. 16 Variant str. 17 Variant Inox str. 18 Vega Inox Chromovaná tělesa str. 30 Variant Glass str. 30 Variant Mirror str. 32 Collom Mirror str. 33 Quadrat Chrom str. 34 Palmyra Chrom Palmyra Radius Chrom 3 str. 46 Koro Koro Plus Koro Extra str. 48 Club Edge str. 50 Quadrat Quadrat Plus str. 52 Ikaria Ikaria Radius Ikaria Double str. 54 Grenada Grenada Radius

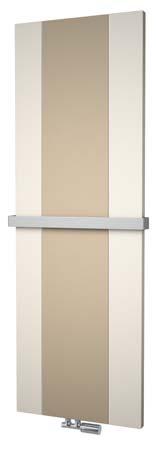

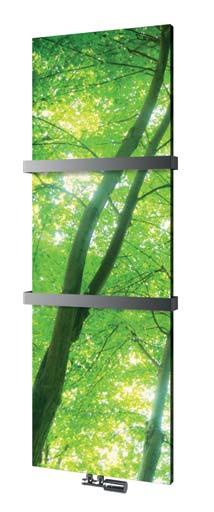

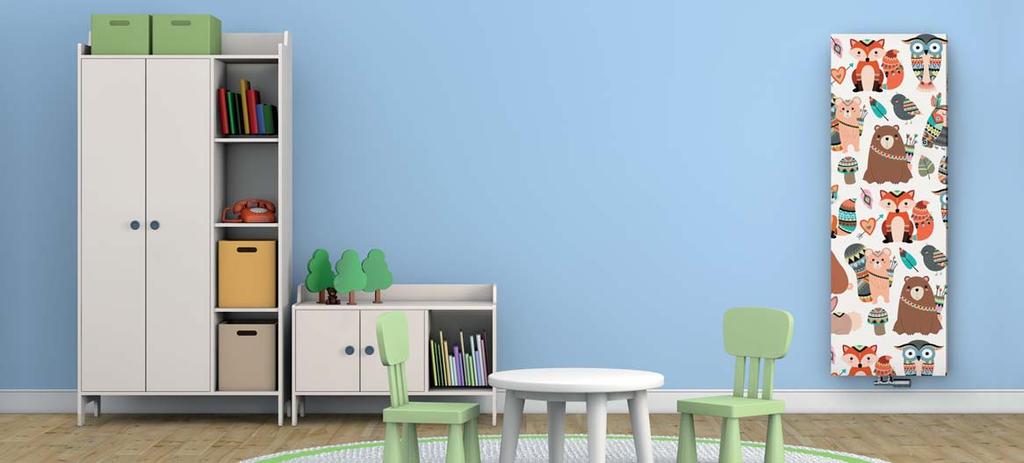

6 Variant Photo Přední kryt tělesa Variant Photo dává prostor nápaditosti. Lze jej využít pro fotografie, loga, reprodukce uměleckých děl, různé struktury a geometrické tvary apod. Originalitě se meze nekladou. Designový radiátor je vhodný do obytných i veřejných prostor. Postup zadání radiátoru s polepem 1. Výběr a specifikace radiátoru k polepu 2. Odeslání grafického návrhu v co nejlepším rozlišení (300 DPI) 3. Odsouhlasení nabídky 4. Výroba a doručení radiátoru Materiál ocelové trubky Ø 28 mm ocelové profily mm přední hladký ocelový kryt pro umístění fotografie závity 2xG1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Max. provozní teplota 95 C Max. provozní teplota (LED verze) 75 C Příkon (LED verze) 50 W LED podsvícení bílé / barevné RG RG LED dálkový ovladač Vlastní motiv Variant Photo - Motiv [P11] se dvěma madly / 2. Variant Photo - Motiv [P32] s madlem / 3. Variant Photo (LED) - Motiv [P23] / 4. Variant Photo - Motiv [P19] Radiátor na míru Možnosti úprav Variant Photo Příslušenství Povrchová úprava polep s motivem Rozsah výšek (nárůst po 50) Koupelnové doplňky str. 62 Rozsah délek (nárůst po 76) Změna jednoho rozměru příplatek 25% 1) Termostatické sady str. 63 Změna obou rozměrů příplatek 35% 1) Varianta kombi/elektro NE Středové připojení (SM) STNDRD oční připojení (S) NO (příplatek 300 Kč) Uchycení do prostoru NE Možnosti připojení S S SM SM zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru

7 Variant Photo Výška (H) Délka (L) kód [kg] [l] [-] [W] [W] [W] DVR DVR DVY DV ,7 44,5 44,5 44,5 5,6 8,2 8,2 8,2 1,279 1,279 1,279 1, Kryt s motivem* reg., LED bílá LED RG [Kč] [Kč] [Kč] [Kč] [Kč] *Do objednávky uvést: Photo Postup objednání str. 57 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky Z Kovové držáky Variant Photo doporučené motivy NOVINK...udělejte si z koupelny relaxační zónu s vůní dálek H: 1206 L: 0456 P27 P21 P22 P31 P25 P26 Možnost instalace až dvou madel H: 1806 L: 0608 P30 Pro milovníky zvířat, přírody a cestování Něco pro děti rtová galerie Vlastní motiv y výška (H) / délka (L) 5 P01 P14 P18 P11 P20 P33 P17 P28 P23 P29 P19 P13 P32 P24 P16 P15

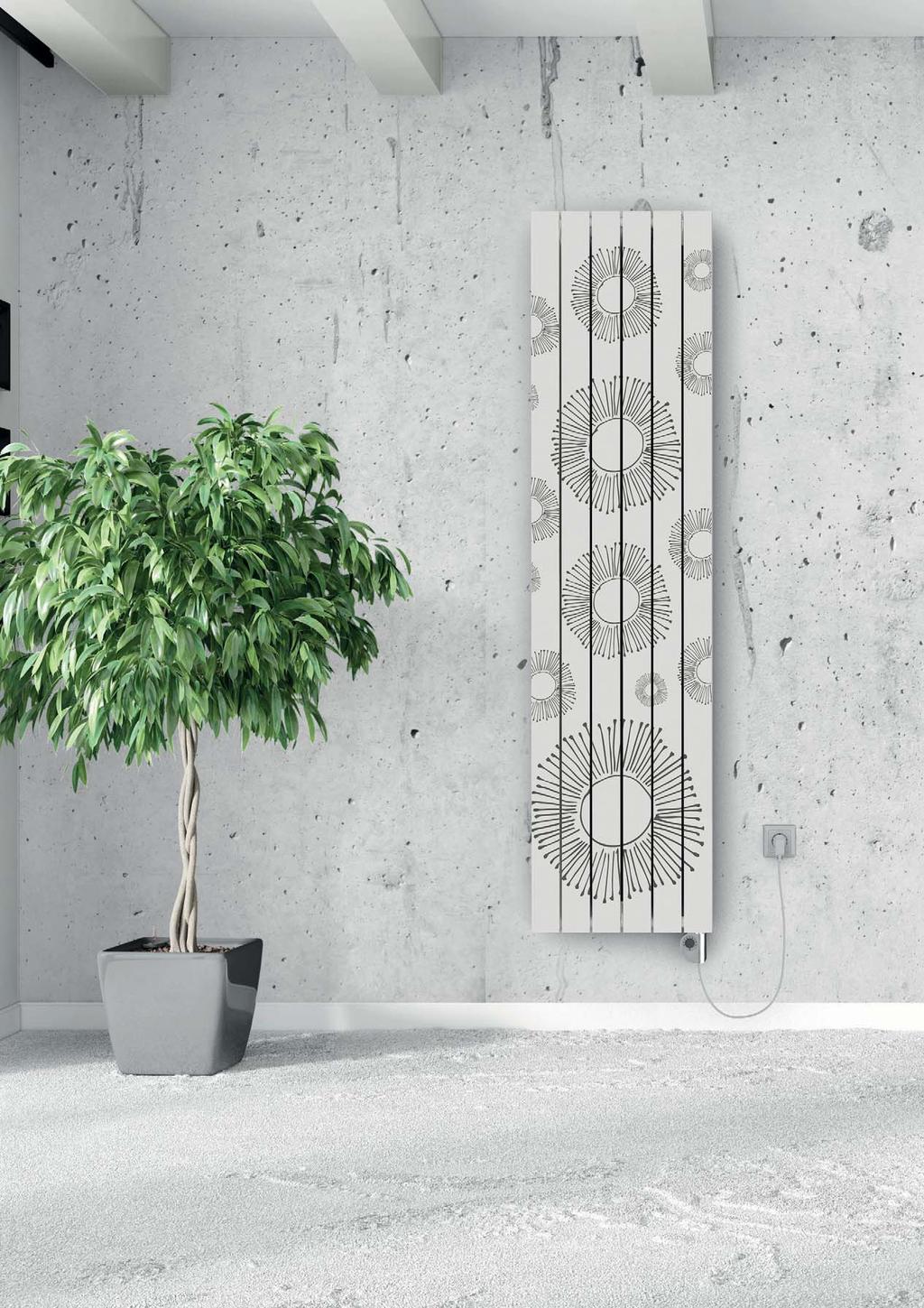

8 NOVINK Potisk radiátoru Radiátory ve Vašem stylu! Designové radiátory s možností přímého potisku. Vyberte z naší nabídky motivů nebo zvolte vlastní návrh či fotografii. Druhy tisku a motivů Tisk celoplošných motivů Tisk pokryje 100% plochy radiátoru. Lze realizovat pouze na bílé pozadí RL oční strany profilů i tělesa zůstávají v bílé barvě RL Tělesa Collom, Collom Light, Variant, Vital Motivy Viz nabídka Variant Photo s. 5 Tisk částečných motivů Při částečném tisku je za motivem viditelné pozadí. arva pozadí může být jakákoliv hladká barva dle vzorníku RL či ISN (struktury vyloučeny). oční strany tělesa vždy ve stejné barvě jako barva podkladová. arevnost a velikost motivu bude upravena na základě specifikace tělesa. Tělesa Collom, Collom Light, Collom Mirror, Variant, Vital, Swing a Swingo Motivy Kruhy P34, Květy P35, Stromy P36 P34 P35 P36 Vlastní motiv Doporučená tělesa k potisku 6 Vital Motiv Květy P35 Collom / Collom Light Motiv ambus P33 Collom Mirror Motiv Kruhy P34 Variant Motiv Stromy P36 Swing Motiv Stromy P36 Swingo Motiv Kruhy P34 Postup zadání radiátoru s tištěným motivem 1. Výběr a specifikace radiátoru k potisku 2. Odeslání grafického návrhu v co nejlepším rozlišení (300 DPI) 3. Odsouhlasení nabídky (tiskové rozlišení a vzhled potisku, rozměry a provedení tělesa, cena a termín dodání) 4. Výroba a doručení radiátoru

9 Potisk radiátoru Design radiátoru dodá interiéru image. Vlastní motiv 7

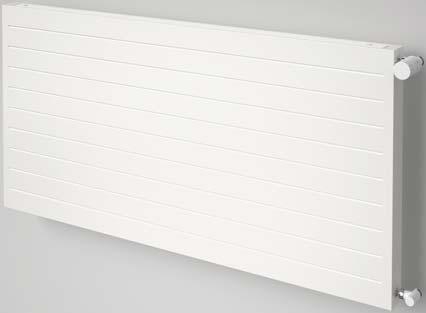

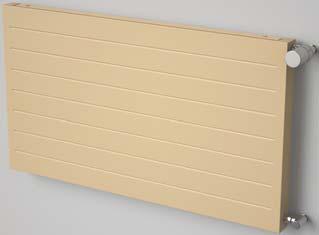

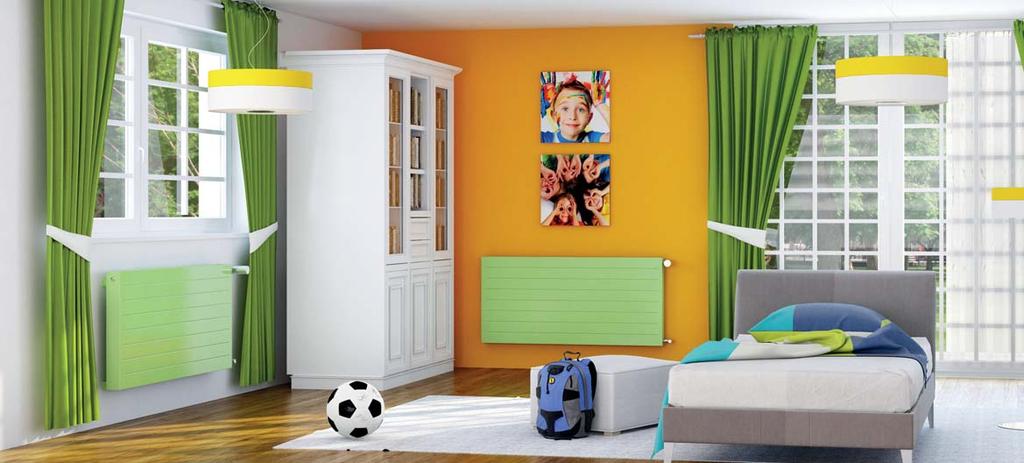

10 F10 H / F20 H Výrobek s moderním designem představující praktickou náhradu běžných deskových těles. Snadno a bez potřeby měnit stávající situaci připojení vystřídá vysloužilá tělesa, neboť zohledňuje jejich rozteč. Minimální prostor a maximální výkon charakterizují lamelový radiátor v jeho jednoduché (F10 H) i dvojité podobě (F20 H). Materiál ocelové lamely mm závity 4xG1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Max. provozní teplota 110 C Počet lamel 8 pro F10 H 16 pro F20 H Interiér F10 H - Jasmín RL 1015 [12] / 2. F20 H - Sněhově bílá RL 9016 [01] / 3. F20 H - Pistáciová RL 6019 [45] Radiátor na míru Možnosti úprav F10 H/F20 H Příslušenství Povrchová úprava barva Rozsah výšek 280, 420, 560, 700 Vzorník barev str. 61 Rozsah délek (nárůst po 100 mm); (nárůst po 200 mm) Změna jednoho rozměru příplatek Koupelnové doplňky str. 62 Změna obou rozměrů příplatek Varianta kombi/elektro NE Termostatické sady str. 63 Uchycení do prostoru NE Možnosti připojení D D C EF VR MR M, M C D CD C FE VL ML zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14.

11 F10 H Výška (H) Délka (L) 70/55/20 C 70/55/20 C D, C, *, CD* rozteč D, D EF, FE ** VR, VL, M, M*** kód [kg] [l] [-] [W] [W] [W] [Kč] F10H ,5 5,1 1, F10H ,0 6,7 1, F10H ,4 8,3 1, F20 H Výška (H) Délka (L) 70/55/20 C 70/55/20 C D, C, *, CD* rozteč D, D EF, FE ** VR, VL, M, M, MR, ML*** kód [kg] [l] [-] [W] [W] [W] [Kč] F20H ,1 9,3 1, F20H ,9 12,5 1, F20H ,7 15,6 1, Postup objednání viz katalog ECT str. 5 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky / Širší nabídka radiátorů F10 H, F20 H viz katalog ECT / Těleso F10 H se nedodává ve variantě C, C, MR, ML / *Příplatek za připojení,cd,c,c 150 Kč /**Příplatek za připojení EF,FE 250 Kč / ***Příplatek za připojení VR, VL, M, M, MR a ML 800 Kč D, C, D, D D, C, D, D F10 H F20 H Kovové držáky y výška (H) / délka (L) F10 H/F20 H Kovové držáky Interiér H: 560 L: H: 560 L: H: 560 L: 1 800

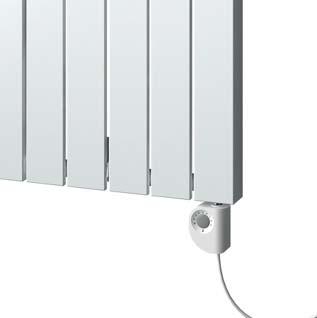

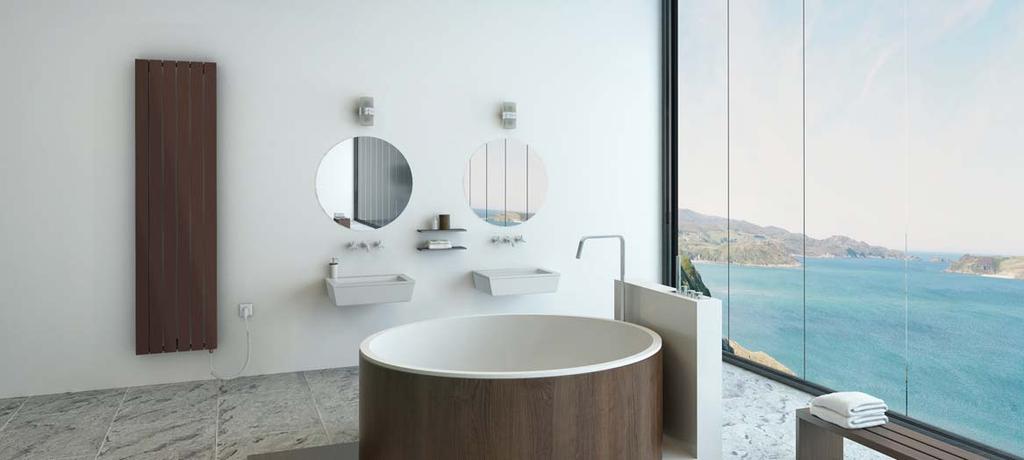

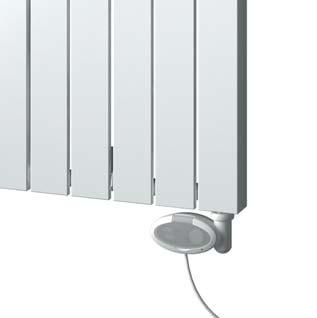

12 NOVINK Vital Elektrický radiátor Vital je nezávislý na přívodu topné vody. K jeho připojení jsou zapotřebí pouze elektrické zásuvky. Vertikální design ve spojení s velkou plochou přinese teplo do předsíní, obývacích pokojů, vstupních hal, ale i tam, kde není možnost jiného topení. ocelové trubky Ø 28 mm Materiál ocelové profily mm ocelové profily mm Max. provozní teplota 90 C Počet profilů 4, 6, 8 Varianty provedení bez u s em Mini s em Forte Ovládání NE manuální manuální Displej NE NE NE Provozní napětí 230 V/50 Hz 230 V/50 Hz 230 V/50 Hz Max. příkon topné tyče 1350 W 1200 W 1200 W Krytí / třída ochrany IP 44 / třída I IP 4 / třída I IP 4 / třída I Připojení vinutá šňůra 120 cm / napnutá až 280 cm / ukončená vidlicí rovná šňůra 120 cm ukončená vidlicí rovná šňůra 120 cm ukončená vidlicí arva u - bílá / chrom bílá / chrom arva přívodní šňůry bílá bílá/šedá bílá/šedá 1. Interiér Vital - Sněhově bílá RL 9016 [01] s topnou tyčí Z / 2. Vital - Čokoláda RL 8017 [46] s topnou tyčí Z Radiátor na míru Možnosti úprav Vital Příslušenství Povrchová úprava barva Rozsah výšek NE y str. 57 Rozsah délek NE Varianta kombi/elektro NE/STNDRD Vzorník barev str. 61 Středové připojení (SM) NE oční připojení (S) NE Koupelnové doplňky str. 62 Uchycení do prostoru NE Možnosti připojení ZK ZK MK FK zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14.

13 Vital výška délka Postup objednání str. 57 / uvedena včetně kapaliny, nezahrnuje balení. / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky / * Regulátory Mini a Forte mají stejnou cenu pro provedení bílá i chrom. ílá RL 9016 reg. Mini* reg. reg. Forte* * kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] [Kč] DVIT , DVIT , DVIT , Příplatek potisk Kovové držáky - 74 y výška (H) / délka (L) H: 1800 L: 0298 H: 1800 L: 0450 H: 1800 L: 0602 Možnost instalace až dvou madel Interiér 11 Vital - Sněhově bílá RL 9016 [01] s elektrickým em Mini Vital - Sněhově bílá RL 9016 [01] s elektrickým em Forte Vital - Sněhově bílá RL 9016 [01] + potisk RL 7024 [39] Šedá s elektrickým em Mini

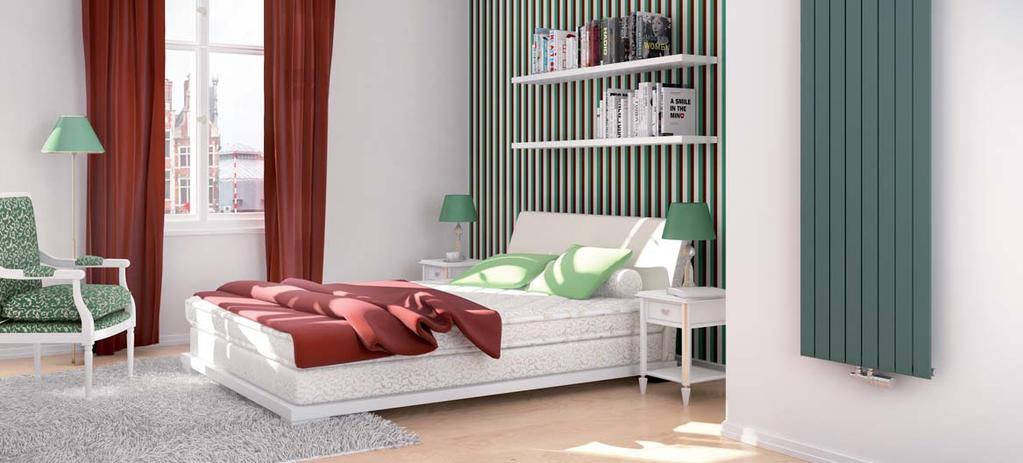

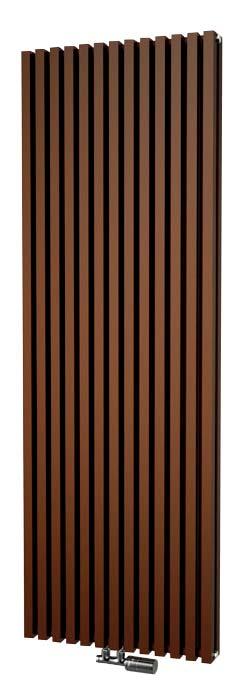

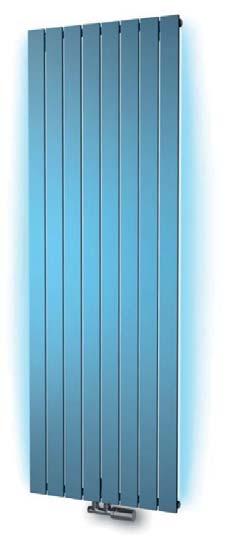

14 Collom Collom Double Radiátory Collom jsou funkčním architektonickým prvkem. V případě volby varianty Collom LED RG lze podsvícení pohodlně ovládat dálkovým ovladačem. Materiál ocelové trubky Ø 28 mm ocelové profily mm závity 2xG1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Max. provozní teplota 110 C Max. provozní teplota (LED verze) 75 C Počet profilů Collom 4, 6, 8 Počet profilů Collom Double 8, 12, 16 Příkon Collom (LED verze) 50 W LED podsvícení bílé / barevné RG RG LED dálkový ovladač Interiér Collom (LED) - Obloha S11 [70] / 2. Collom Double - Pískovec S13 [72] - s madlem / 3. Collom - Třtina S14 [73] Radiátor na míru Možnosti úprav Collom Collom Double Příslušenství Povrchová úprava barva barva Rozsah výšek (nárůst po 10) (nárůst po 10) Vzorník barev str. 61 Rozsah délek (nárůst po 76) (nárůst po 76) Změna jednoho rozměru příplatek 25% 1) příplatek 25% 1) Koupelnové doplňky str. 62 Změna obou rozměrů příplatek 35% 1) příplatek 35% 1) Varianta kombi/elektro NE NE Termostatické sady str. 63 Středové připojení (SM) STNDRD STNDRD oční připojení (S) NO (příplatek 300 Kč) NO (příplatek 300 Kč) Uchycení do prostoru NE NE Možnosti připojení S S SM SM zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru

15 Collom Výška (H) Délka (L) ílá barva RL 9016 Příplatek potisk LED bílá LED RG reg., kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] [Kč] DCLM ,0 4,1 1, DCLY ,0 4,1 1, DCL ,0 4,1 1, DCLM ,0 6,1 1, DCLY ,0 6,1 1, DCL ,0 6,1 1, DCLM ,5 7,9 1, DCLY ,5 7,9 1, DCL ,5 7,9 1, Collom Double Výška (H) Délka (L) ílá barva RL 9016 LED bílá LED RG reg., kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DCLD ,3 7,9 1, DCLD ,3 11,9 1, DCLD ,4 15,9 1, Postup objednání str. 57 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky Collom Collom Double Z Z Kovové držáky Kovové držáky y výška (H) / délka (L) Collom/ Collom Double Collom Collom Double Interiér 13 H: 1800 L: 0298 H: 1800 L: 0450 H: 1800 L: 0602 Možnost instalace až dvou madel Koupelnové doplňky bez vrtání a lepení - magnetické háčky zajišťují fl exibilní řešení pro nahřívání koupelnových textilií. Více viz Koupelnové doplňky str. 62 Collom - Čokoláda RL 8017 [46] s magnetickým háčkem

16 Octava / Octava Double Octava Radius Modely Octava a Octava Double se řadí mezi nejvýkonnější designové radiátory. Vhodné jsou do všech moderních obytných i kancelářských prostor. Octava Radius s ocelovými profily uchycenými na zaoblenou trubku se hodí především do rohů místností. Díky absenci ostrých hran nachází své místo i v dětských pokojích. Materiál ocelové trubky Ø 28 mm, Ø 30 mm (Octava Radius) ocelové profily mm závity 2xG1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 110 C Počet profilů Octava Počet profilů Octava Double Počet profilů Octava Radius 7, 10, 13 14, 20, Interiér Octava - ntracit S02 [61] - s madlem / 2. Octava Double - Měď S03 [62] / 3. Octava Radius - Třtina S14 [73] Radiátor na míru Možnosti úprav Octava Octava Double Octava Radius Příslušenství Povrchová úprava barva barva barva Rozsah výšek (nárůst po 10) (nárůst po 10) NE Vzorník barev str. 61 Rozsah délek (nárůst po 48) (nárůst po 48) NE Změna jednoho rozměru příplatek 25% 1) příplatek 25% 1) NE Koupelnové doplňky str. 62 Změna obou rozměrů příplatek 35% 1) příplatek 35% 1) NE Varianta kombi/elektro NE NE NE Termostatické sady str. 63 Středové připojení (SM) STNDRD STNDRD STNDRD oční připojení (S) NO (příplatek 300 Kč) NO (příplatek 300 Kč) NE Uchycení do prostoru NE NE NE Možnosti připojení Octava, Octava Double Možnosti připojení Octava Radius S S SM SM SM SM zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru

17 Octava Výška (H) Délka (L) ílá barva RL 9016 Mini Forte kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DOCT ,5 9,4 1, DOCT ,0 13,5 1, DOCT ,0 17,5 1, Octava Double Výška (H) Délka (L) ílá barva RL 9016 Mini Forte kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DOCD ,0 18,6 1, DOCD ,3 26,5 1, DOCD ,7 34,6 1, Octava Radius Výška (H) Délka (L) ílá barva RL 9016 Mini Forte kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DOCR ,2 9,3 1, Postup objednání str. 57 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky Octava Octava Double Octava Radius Uchycení na zeď Uchycení do rohu Z Z Z Z Kovové držáky Kovové držáky Kovové držáky Kovové držáky y výška (H) / délka (L) Octava/ Octava Double Octava Octava Double Octava Radius Interiér 15 H: 1800 L: 0318 H: 1800 L: 0462 H: 1800 L: 0606 Možnost instalace až dvou madel H: 1800 L: 0295

18 Variant Kryt tělesa Variant tvořen z jednoho nebo více dílů. Výběr barvy dle přání zákazníka zaručí barevné propojení topného tělesa s celým interiérem. Materiál ocelové trubky Ø 28 mm ocelové profily mm ocelový kryt závity 2xG1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Max. provozní teplota 95 C Max. provozní teplota (LED verze) 75 C Příkon (LED verze) 50 W LED podsvícení bílé / barevné RG RG LED dálkový ovladač 1. Variant (LED) - Kari S18 [77] - s madlem 2. Variant s děleným krytem - Slonová kost S08 [67] / Pískovec S13 [72] - s madlem Variant Výška (H) Délka (L) ílá barva RL 9016 Příplatek potisk Postup objednání str. 57 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky LED bílá LED RG reg., kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] [Kč] DVR ,7 5,6 1, DVR ,5 8,2 1, DVY ,5 8,2 1, DV ,5 8,2 1, Interiér 16 Radiátor na míru Možnosti úprav Variant Povrchová úprava barva Rozsah výšek (nárůst po 50) Rozsah délek (nárůst po 76) Změna jednoho rozměru příplatek 25% 1) Změna obou rozměrů příplatek 35% 1) Varianta kombi/elektro NE Středové připojení (SM) STNDRD oční připojení (S) NO 4. Uchycení do prostoru NE y výška (H) / délka (L) Příslušenství 50 mm Vzorník barev str. 61 Koupelnové doplňky str. 62 H: 1026 L: 0456 H: 1806 L: 0608 Madlo jednostranné - kartáčovaný nerez (instalace na zeď) Termostatické sady str. 63 Z Možnosti připojení S S SM SM Kovové držáky zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. Variant (LED) - Pálená cihla S14 [76] s jednostranným madlem 1) k nejbližšímu většímu standardnímu rozměru

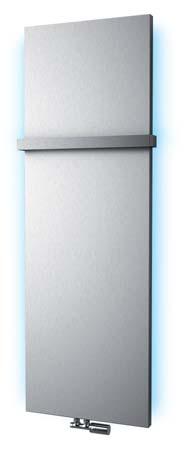

19 Variant Inox Vertikální topné těleso s minimalistickým designem a vysokým výkonem. Kryt designového radiátoru tvořen jedním dílem z kartáčovaného nerezu. Materiál ocelové trubky Ø 28 mm ocelové profily mm nerezový kryt - kartáčovaný nerez závity 2xG1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Max. provozní teplota 95 C Max. provozní teplota (LED verze) 75 C Příkon (LED verze) 50 W LED podsvícení bílé / barevné RG Variant Inox RG LED dálkový ovladač Variant Inox (LED) - s madlem Výška (H) Délka (L) Nerezový kryt* LED bílá LED RG reg., kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DVR SM ,1 5,6 1, DVR SM ,1 8,2 1, DVY SM ,1 8,2 1, DV SM ,1 8,2 1, *Do objednávky uvést: Nerezový kryt. Postup objednání str. 57 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky Radiátor na míru Možnosti úprav Variant Inox Povrchová úprava nerezový kryt Rozsah výšek (nárůst po 50) Rozsah délek (nárůst po 76) Změna jednoho rozměru příplatek 25% 1) Změna obou rozměrů příplatek 35% 1) Varianta kombi/elektro NE Středové připojení (SM) STNDRD oční připojení (S) NO Uchycení do prostoru NE y výška (H) / délka (L) Nerez 17 Příslušenství Koupelnové doplňky str. 62 Termostatické sady str. 63 H: 1206 L: 0456 H: 1806 L: 0608 Možnost instalace až dvou madel Možnosti připojení Z S S SM SM Kovové držáky zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru

20 Zoya Inox Vega Inox Horizontální nástěnné radiátory z kvalitního kartáčovaného nerezu jsou přímo předurčeny pro usazení pod okenní parapety. S oblibou bývají využívány při rekonstrukcích jako moderní alternativa stávajících hliníkových radiátorů. 1. Materiál Zoya Materiál Vega závity Zoya Inox závity Vega Inox Zkušební přetlak Max. provozní přetlak nerezové profily mm nerezové profily vodorovné mm nerezové profily mm nerezové profily vodorovné mm 4 G1/2" 4 G1/2" 1,3 MPa 1,0 MPa Max. provozní teplota 95 C Počet profilů Zoya Inox Počet profilů Vega Inox 14 23, Nerez Zoya Inox / 2. Vega Inox Radiátor na míru Možnosti úprav Zoya Inox Vega Inox Příslušenství Povrchová úprava kartáčovaný nerez kartáčovaný nerez Rozsah výšek Termostatické sady str. 63 Rozsah délek (nárůst po 10) (nárůst po 45) Změna jednoho rozměru příplatek 25% 1) příplatek 25% 1) Změna obou rozměrů NE NE Varianta kombi/elektro NE NE Klasické připojení (SK) STNDRD STNDRD Středové připojení (SM) NE NE oční připojení (S) NE NE Uchycení do prostoru NE NE Možnosti připojení Zoya Inox Možnosti připojení Vega Inox SK SK SK SK SK SK SK SK zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru

21 Zoya Inox INO Výška (H) Délka (L) Nerez chrom reg. Mini chrom reg. Forte kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DZY ,7 7,3 1, DZY ,9 8,6 1, chrom reg. Vega Inox INO Výška (H) Délka (L) Nerez chrom reg. Mini chrom reg. Forte kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DVE ,9 7,5 1, DVE ,6 10,4 1, Postup objednání str. 57 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky chrom reg. Zoya Inox Vega Inox Kovové držáky Kovové držáky y výška (H) / délka (L) Zoya Inox Vega Inox Nerez H: 0615 L: 1000 H: 0615 L: 1200 H: 0600 L: 1020 H: 0600 L: Zoya Inox

22 Gradda Inox Geometricky čistá linie a kvalitní zpracování z kartáčovaného nerezu předurčují radiátor Gradda Inox k naprosto univerzálnímu použití v koupelnách, kuchyních, ložnicích a dalších menších prostorech. Materiál nerezové profily mm závity 4 x G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 95 C Počet profilů Nerez Gradda Inox Radiátor na míru Možnosti úprav Gradda Inox Příslušenství Povrchová úprava kartáčovaný nerez Rozsah výšek 880, 1 360, y str. 59 Rozsah délek (nárůst po 50) Varianta kombi/elektro NO Termostatické sady str. 63 Klasické připojení (SK) STNDRD Středové připojení NE oční připojení NE Uchycení do prostoru NE Možnosti připojení SK SK SK SK ZK ZK MK FK KK KK zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14.

23 Gradda Inox INO Výška (H) Délka (L) Nerez chrom reg. Mini chrom reg. Forte kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] chrom reg. DGR ,2 5,6 1, Postup objednání str. 57 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky Z Kovové držáky y výška (H) / délka (L) H: 1840 L: 0500 Nerez 21 Gradda Inox

24 Echo Inox Hlavním materiálem radiátoru Echo Inox je kartáčovaný nerez, který efektně zpestřuje díl z leštěného nerezu. Vkusně doplňuje koupelnové i kuchyňské baterie nebo sanitární příslušenství. Materiál nerezové profily mm nerezové profily mm závity 4 x G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 95 C Počet profilů Nerez Echo Inox Radiátor na míru Možnosti úprav Echo Inox Příslušenství Povrchová úprava kombinace kartáčovaného a leštěného nerezu Rozsah výšek (nárůst po 220) y str. 59 Rozsah délek (nárůst po 50) Varianta kombi/elektro NO Termostatické sady str. 63 Klasické připojení (SK) STNDRD Středové připojení (SM) a (SD) NE oční připojení (S) NE Možnosti připojení - levé provedení pravé provedení SK SK ZK MK FK SK SK ZK MK FK zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14.

25 Echo Inox INO Výška (H) Délka (L) Nerez chrom reg. Mini chrom reg. Forte kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DEC ,7 4,9 1, Postup objednání str. 57 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky chrom reg. Z Kovové držáky y výška (H) / délka (L) Pravé provedení Levé provedení Informace pro objednávku Pro verzi tělesa do centrální otopné soustavy nebo pro kombinované vytápění není třeba definovat levé či pravé provedení. Pro verzi elektro (s topnou tyčí Z, em Forte/Mini) je nutná specifikace levého či pravého provedení formou poznámky v objednávce. H: 1000 L: 0500 H: 1000 L: 0500 Nerez 23 Echo Inox

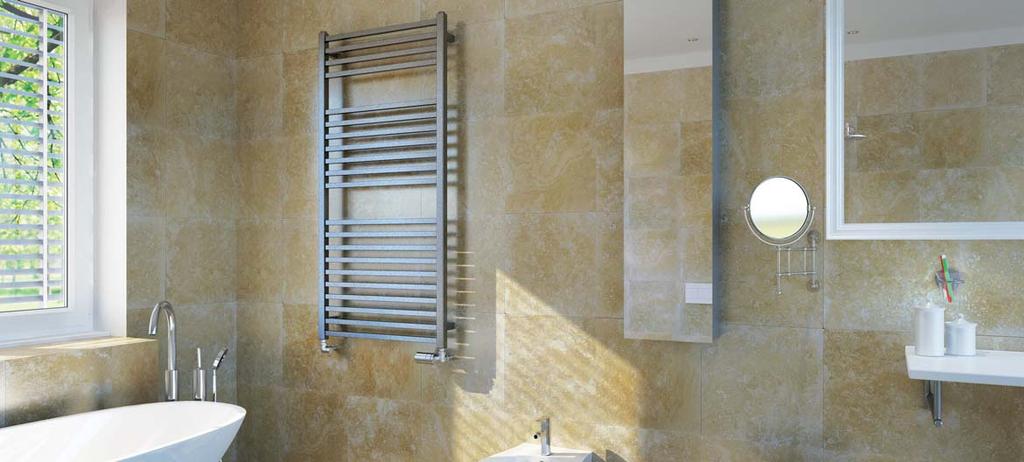

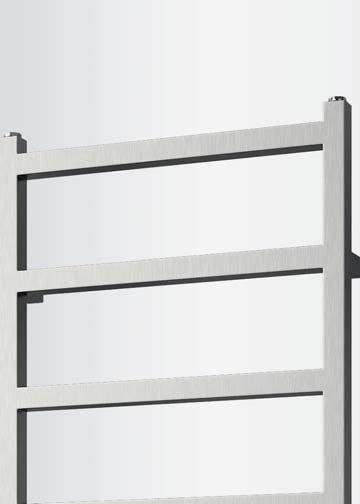

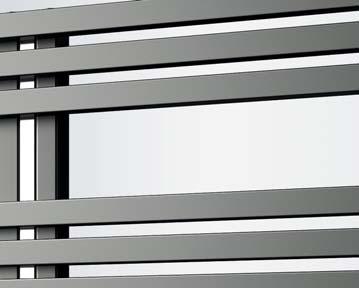

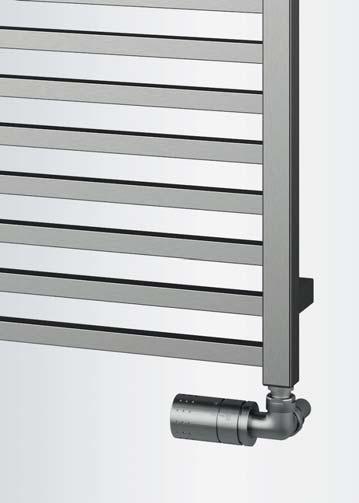

26 Quadrat Inox Quadrat Inox svými subtilními nerezovými hranatými profily mm prezentuje současný styl v koupelnových radiátorech. Obzvláště vynikne na obkladových plochách imitujících přírodní kámen. Materiál nerezové profily mm nerezové profily mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 95 C Počet profilů 12, 21, Nerez Quadrat Inox Radiátor na míru Možnosti úprav Quadrat Inox Příslušenství Povrchová úprava kartáčovaný nerez Rozsah výšek (nárůst po 50) y str. 59 Rozsah délek (nárůst po 10) Změna jednoho rozměru příplatek 25% 1) Koupelnové doplňky str. 62 Změna obou rozměrů příplatek 35% 1) Varianta kombi/elektro NO Termostatické sady str. 63 Klasické připojení (SK) STNDRD Středové připojení (SM) NO (příplatek 700 Kč) oční připojení (S) NO (příplatek 700 Kč) Uchycení do prostoru NE Možnosti připojení SK SK S S SM SM ZK ZK MK FK KK KK zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru

27 Quadrat Inox INO Výška (H) Délka (L) Nerez chrom reg. Mini chrom reg. Forte chrom reg. kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DQU ,2 2,9 1, DQU ,4 4,5 1, DQU ,3 6,2 1, Postup objednání str. 57 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky Z Kovové držáky y výška (H) / délka (L) H: 0805 L: 0600 H: 1255 L: 0600 H: 1755 L: 0600 Nerez 25 Quadrat Inox

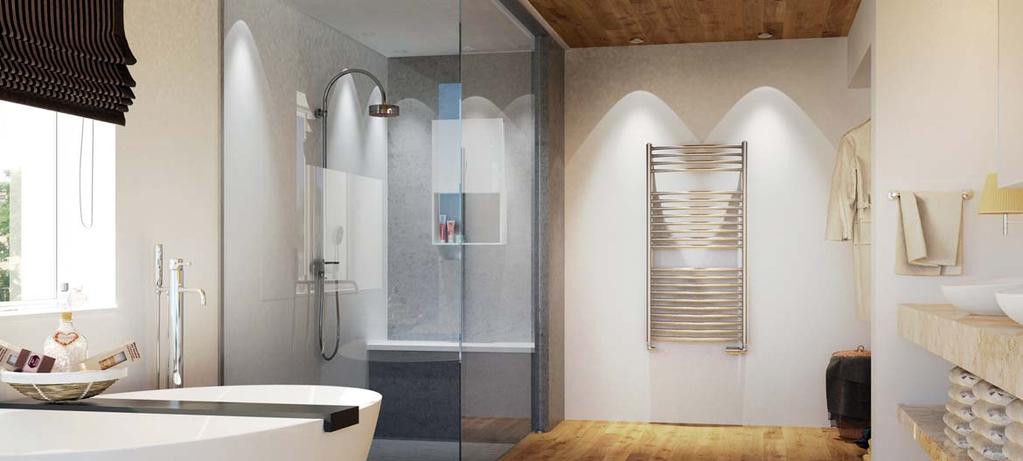

28 Silla Inox Silla Radius Inox Inovace nejžádanějšího klasického typu radiátoru Palmyra Inox pouze v decentnějším provedení svislé sběrnice o průměru 40 mm posílí nadčasový charakter vaší koupelny. Materiál nerezové trubky Ø 40 mm nerezové trubky Ø 22 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 95 C Počet trubek 14, 22, Nerez Silla Inox / 2. Silla Radius Inox Radiátor na míru Možnosti úprav Silla Inox Silla Radius Inox Příslušenství Povrchová úprava kartáčovaný nerez kartáčovaný nerez Rozsah výšek (nárůst po 45) (nárůst po 45) y str. 59 Rozsah délek (nárůst po 10) 500, 600 Změna jednoho rozměru příplatek 25% 1) příplatek 25% 1) Koupelnové doplňky str. 62 Změna obou rozměrů příplatek 35% 1) příplatek 35% 1) Varianta kombi/elektro NO NO Termostatické sady str. 63 Klasické připojení (SK) STNDRD STNDRD Středové připojení (SM) NO (příplatek 700 Kč) NO (příplatek 700 Kč) oční připojení (S) NE NE Uchycení do prostoru NE NE Možnosti připojení SK SK SK SK SM SM ZK ZK MK FK KK KK zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru

29 Silla Inox INO Výška (H) Délka (L) Nerez chrom reg. Mini chrom reg. Forte chrom reg. kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DSI ,3 4,1 1, DSI ,9 6,4 1, DSI ,7 9,6 1, Silla Radius Inox INO Výška (H) Délka (L) Nerez chrom reg. Mini chrom reg. Forte chrom reg. kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DSR ,4 4,1 1, DSR ,0 6,5 1, DSR ,9 9,7 1, Postup objednání str. 57 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky Silla Inox Silla Radius Inox Z Z Kovové držáky Kovové držáky y výška (H) / délka (L) Silla Inox/ Silla Radius Inox Nerez 27 H: 0820 L: 0600 H: 1180 L: 0600 H: 1765 L: 0600 Silla Radius Inox

30 Magic Glass Magic Mirror Pohledovou stranu tělesa tvoří sklo nebo zrcadlo, které doplňuje LED osvětlení a displej zobrazující údaje o teplotě, času, vlhkosti a intenzitě světla. Používáno je tvrzené bezpečností sklo s hlubokým barevným efektem Cool Ice nebo 4 mm silné zrcadlo. Elegantní a zároveň velmi praktické topné těleso je navíc možno osadit až dvěma madly v provedení kartáčovaný či leštěný nerez. celoplošné designové sklo/zrcadlo Materiál ocelové trubky Ø 28 mm ocelové profily mm závity 2xG1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Max. provozní teplota 75 C Příkon (LED) 60 W Zrcadlo / Sklo Magic Glass / 2. Magic Mirror Radiátor na míru Možnosti úprav Magic Glass Magic Mirror Příslušenství Povrchová úprava sklo typ Cool Ice zrcadlo Rozsah výšek NE NE Koupelnové doplňky str. 62 Rozsah délek NE NE Varianta kombi/elektro NE NE Termostatické sady str. 63 Středové připojení (SM) STNDRD STNDRD oční připojení (S) NE NE Uchycení do prostoru NE NE Možnosti připojení SM SM zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14.

31 Magic Glass Výška (H) Délka (L) arva podkladu S09 sněhově bílá Mini Forte kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DMGG ,1 9,4 1, Magic Mirror Výška (H) Délka (L) arva podkladu S02 antracit Mini Forte kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DMGM ,1 9,4 1, Postup objednání str. 57 / je uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky Magic Glass Magic Mirror Z Z Kovové držáky Kovové držáky y výška (H) / délka (L) Magic Glass Magic Mirror Magic Glass / Magic Mirror Zrcadlo / Sklo H: 1806 L: 0608 H: 1806 L: 0608 Možnost instalace až dvou madel 29 Specifikace DISPLEJ Zobrazení času (24 hodinový formát) Okolní teplota [ C] Vlhkost [%] Intenzita LED osvětlení [-] KONTROLNÍ PNEL Tlačítko zapnout/vypnout Nastavení času, jasu a barvy LED pásů LED PÁSY JS a RV může být měněna dle požadavku. POVRCH SE SKLEM NEO ZRCDLEM

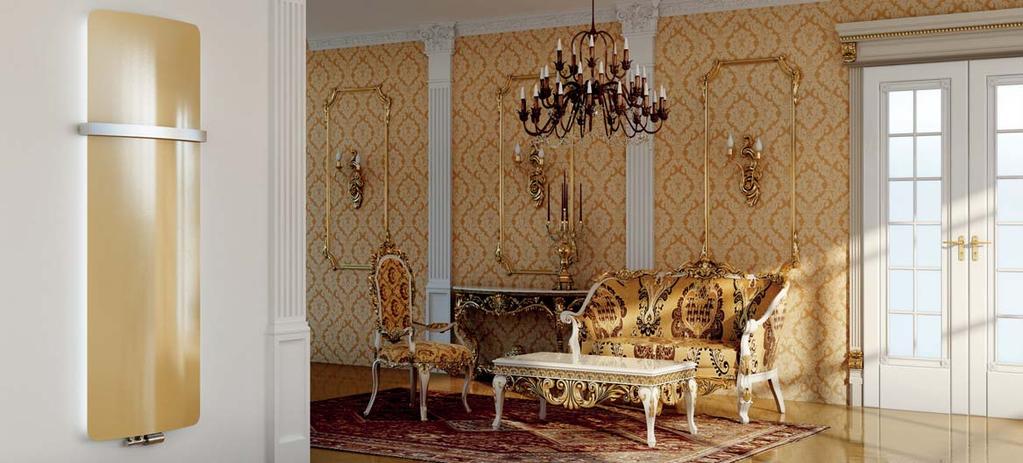

32 Variant Glass Variant Mirror Variant Glass - kalené bezpečnostní sklo vypouklého tvaru skrývá výkonné ocelové trubky zaručující rychlý ohřev a vysoký tepelný výkon. V nabídce Pure White a Cool Ice s oblými a Pastel Yellow s hranatými rohy. Variant Mirror - zrcadlo, které vás zahřeje a opticky zvětší prostor. Na objednávku madlo - kartáčovaný nerez/leštěný nerez (až dvě madla na jeden radiátor) Materiál Glass Mirror ocelové trubky Ø 28 mm ocelové profily mm designové kalené bezpečnostní sklo celoplošné zrcadlo tl. 4 mm závity 2xG1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Max. provozní teplota 95 C Max. provozní teplota (LED verze) 75 C Příkon (LED verze) LED podsvícení 50 W bílé / barevné RG RG LED dálkový ovladač Zrcadlo / Sklo Variant Glass COOL ICE (LED) s madlem / 2. Variant Glass PURE WHITE s madlem / 3. Variant MIrror (LED) / 4. Variant Glass PSTEL YELLOW (LED) - s madlem Radiátor na míru Možnosti úprav Variant Glass Variant Mirror Příslušenství Povrchová úprava sklo zrcadlo Rozsah výšek NE (nárůst po 50) Koupelnové doplňky str. 62 Rozsah délek NE (nárůst po 76) Změna jednoho rozměru NE příplatek 25% 1) Termostatické sady str. 63 Změna obou rozměrů NE příplatek 35% 1) Varianta kombi/elektro NE NE Středové připojení (SM) STNDRD STNDRD oční připojení (S) NE NE Uchycení do prostoru NE NE Možnosti připojení SM SM zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru

33 Variant Glass PSTEL YELLOW Výška (H) Délka (L) Sklo, hranaté rohy LED bílá LED RG reg., kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DGG SM ,0 7,2 1, DGY SM ,0 7,2 1, DG SM ,0 7,2 1, Variant Glass PURE WHITE Výška (H) Délka (L) Sklo, oblé rohy LED bílá LED RG reg., kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DGG SM ,0 7,2 1, DGY SM ,0 7,2 1, DG SM ,0 7,2 1, Variant Glass COOL ICE Výška (H) Délka (L) Sklo, oblé rohy LED bílá LED RG reg., kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DGM SM ,0 7,2 1, DGY SM ,0 7,2 1, DG SM ,0 7,2 1, Variant Mirror Výška (H) Délka (L) Zrcadlo* LED bílá LED RG reg., kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DVMR SM ,5 6,1 1, DVMY SM ,5 6,1 1, DVM SM ,5 6,1 1, DVMR SM ,9 8,2 1, DVMY SM ,9 8,2 1, DVM SM ,9 8,2 1, Postup objednání str. 57 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky / *arva pod zrcadlem S02 ntracit. Variant Glass Z Variant Mirror Z Zrcadlo / Sklo Kovové držáky y výška (H) / délka (L) Variant Glass Pure White, Cool Ice Pastell Yellow Kovové držáky Variant Mirror 31 H: 1810 L: 0620 H: 1810 L: 0620 Možnost instalace až dvou madel H: 1806 L: 0608 Možnost instalace až dvou madel

34 Collom Mirror Ocelový lamelový radiátor Collom Mirror, částečně osazený zrcadlem, je výhrou pro každou vstupní halu, chodbu či předsíň. Vytvoří příjemné teplo, a přitom každému umožní poslední vizuální kontrolu před odchodem z domu. ocelové trubky Ø 28 mm Materiál ocelové profily mm zrcadlo závity 2xG1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Max. provozní teplota 95 C Počet profilů 5 Collom Mirror - Jasmín RL 1015 [12] Collom Mirror - Sněhově bílá RL - Motiv [P34] Collom Mirror Výška (H) Délka (L) ílá barva RL 9016 Příplatek potisk Mini Postup objednání str. 57 / je uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky Forte kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] [Kč] DCMM ,9 5,4 1, Zrcadlo / Sklo 32 Radiátor na míru Možnosti úprav Collom Mirror Povrchová úprava barva a zrcadlo (rozměry mm) Rozsah výšek (nárůst po 10) Rozsah délek (nárůst po 76) Změna jednoho rozměru příplatek 25% 1) Změna obou rozměrů příplatek 35% 1) Varianta kombi/elektro NE Středové připojení (SM) STNDRD oční připojení (S) NO (příplatek 300 Kč) Uchycení do prostoru NE y výška (H) / délka (L) Příslušenství Vzorník barev str. 61 Koupelnové doplňky str. 62 Termostatické sady str. 63 H: 1800 L: 0602 Možnost instalace až dvou madel Z Možnosti připojení Kovové držáky S S SM SM zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru

35 Quadrat Chrom Quadrat Chrom perfektně spojuje módní geometrický vzhled s vkusným chromovaným povrchem topného tělesa. Tato kombinace dokonale ladí s hranatými koupelnovými doplňky i oblíbenými tvary sanity. Materiál ocelové profily mm ocelové profily mm závity 4 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Max. provozní teplota 110 C Počet profilů 21, 29 Quadrat Chrom Quadrat Chrom Výška (H) Délka (L) Chrom chrom reg. Mini chrom reg. Forte kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] chrom reg. DQU ,0 7,7 1, DQU ,3 8,7 1, DQU ,5 10,7 1, DQU ,7 12,1 1, Postup objednání str. 57 / je uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky Radiátor na míru Možnosti úprav Quadrat Chrom Povrchová úprava chrom Rozsah výšek (nárůst po 50) Rozsah délek (nárůst po 10) Změna jednoho rozměru příplatek 25% 1) Změna obou rozměrů příplatek 35% 1) Varianta kombi/elektro NO Klasické připojení (SK) STNDRD Středové připojení (SM) NO (příplatek 500 Kč) oční připojení (S) NO (příplatek 500 Kč) Uchycení do prostoru NE y výška (H) / délka (L) Chrom 33 Příslušenství y str. 59 Koupelnové doplňky str. 62 H: 1255 L: H: 1755 L: Termostatické sady str. 63 Z Možnosti připojení Kovové držáky SK SK SK SK S S SM SM ZK ZK MK FK KK KK zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru

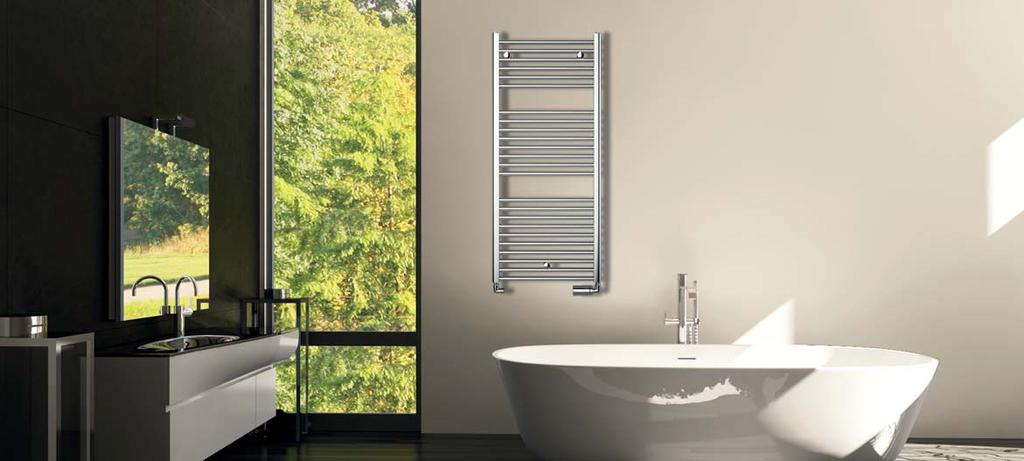

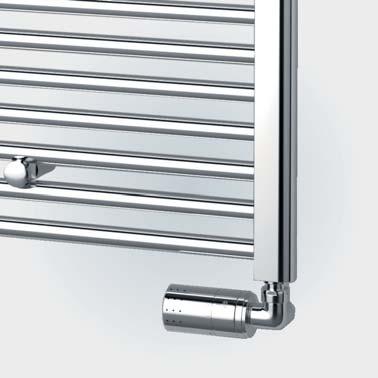

36 Palmyra Chrom Palmyra Radius Chrom Spolehlivý a elegantní radiátor s decentním chromovaným povrchem pro všechny, kteří vyžadují maximální kvalitu. Materiál ocelové trubky Ø 22 mm ocelové profily D35 41 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 95 C Počet trubek 24, 32, Chrom Palmyra Chrom / 2. Palmyra Radius Chrom Radiátor na míru Možnosti úprav Palmyra Chrom Palmyra Radius Chrom Příslušenství Povrchová úprava chrom chrom Rozsah výšek (nárůst po 40) (nárůst po 40) y str. 59 Rozsah délek (nárůst po 10) 450, 500, 600, 750 Změna jednoho rozměru příplatek 25% 1) příplatek 25% 1) Koupelnové doplňky str. 62 Změna obou rozměrů příplatek 35% 1) příplatek 35% 1) Varianta kombi/elektro NO NO Termostatické sady str. 63 Klasické připojení (SK) STNDRD STNDRD Středové připojení (SM a SD) NO (příplatek 500 Kč) NO (příplatek 500 Kč) oční připojení (S) NO (příplatek 500 Kč) NE Uchycení do prostoru NO (příplatek 270 Kč) NE Možnosti připojení SK SK SK SK S S SM SM SD SD ZK ZK MK FK KK KK zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru

37 Palmyra Chrom Výška (H) Délka (L) chrom Chrom chrom reg. Mini chrom reg. Forte chrom reg. kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DPL ,5 6,7 1, DPL ,4 9,0 1, DPL ,6 10,3 1, Palmyra Radius Chrom Výška (H) Délka (L) chrom Chrom chrom reg. Mini chrom reg. Forte chrom reg. kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DPR ,8 6,8 1, DPR ,7 9,2 1, DPR ,0 10,5 1, Postup objednání str. 57 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky Palmyra Chrom Palmyra Radius Chrom Z Z Plastové držáky (chrom) Plastové držáky (chrom) Délka y výška (H) / délka (L) Palmyra Chrom/ Palmyra Radius Chrom Chrom 35 H: 1135 L: 0600 H: 1535 L: 0600 H: 1735 L: 0600 Palmyra Chrom

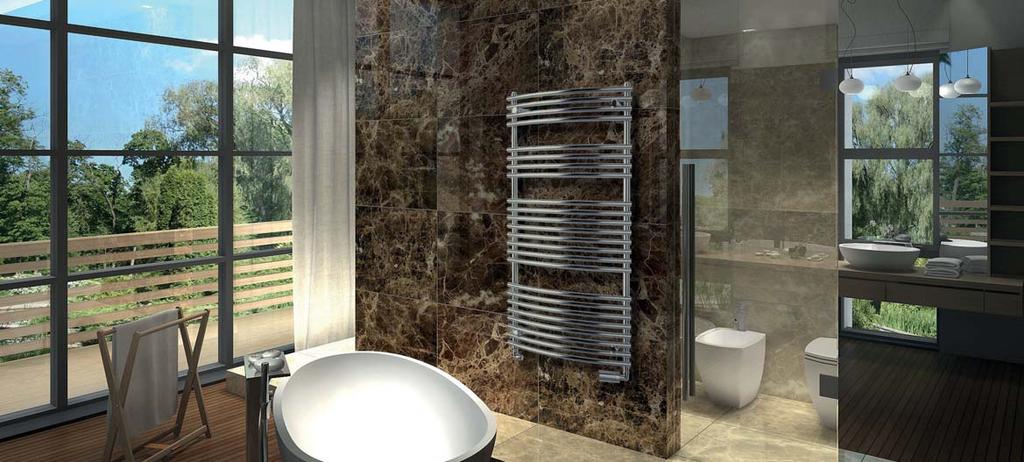

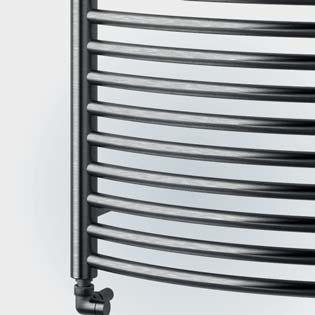

38 Ikaria Chrom Ikaria Radius Chrom Čisté, oblé linie dvou typů otopných trubek zhodnocených chromovanou povrchovou úpravou. Ideální kombinace elegance a funkčnosti. Materiál ocelové trubky Ø 28 mm ocelové trubky Ø 22 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 110 C Počet trubek 14, 24, Chrom Ikaria Chrom / 2. Ikaria Radius Chrom Radiátor na míru Možnosti úprav Ikaria Chrom Ikaria Radius Chrom Příslušenství Povrchová úprava chrom chrom Rozsah výšek (nárůst po 40) (nárůst po 40) y str. 59 Rozsah délek (nárůst po 10) 500, 600 Změna jednoho rozměru příplatek 25% 1) příplatek 25% 1) Koupelnové doplňky str. 62 Změna obou rozměrů příplatek 35% 1) příplatek 35% 1) Varianta kombi/elektro NO NO Termostatické sady str. 63 Klasické připojení (SK) STNDRD STNDRD Středové připojení (SM) NO (příplatek 500 Kč) NO (příplatek 500 Kč) oční připojení (S) NE NE Uchycení do prostoru NO (příplatek 270 Kč) NE Možnosti připojení SK SK SK SK SM SM ZK ZK MK FK zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru

39 Ikaria Chrom Výška (H) Délka (L) Chrom chrom Mini chrom Forte kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DIK ,1 2,7 1, DIK ,0 3,2 1, DIK ,3 4,7 1, DIK ,8 5,4 1, DIK ,4 7,0 1, DIK ,7 8,1 1, Ikaria Radius Chrom Výška (H) Délka (L) Chrom chrom Mini chrom Forte kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DIKR ,1 2,8 1, DIKR ,0 3,2 1, DIKR ,4 4,7 1, DIKR ,0 5,5 1, DIKR ,5 7,1 1, DIKR ,9 8,2 1, Postup objednání str. 57 / je uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky chrom chrom Ikaria Chrom Ikaria Radius Chrom Z Z Plastové držáky (chrom) Plastové držáky (chrom) Délka y výška (H) / délka (L) Ikaria Chrom/Ikaria Radius Chrom Chrom 37 H: 0732 L: H: 1212 L: H: 1772 L:

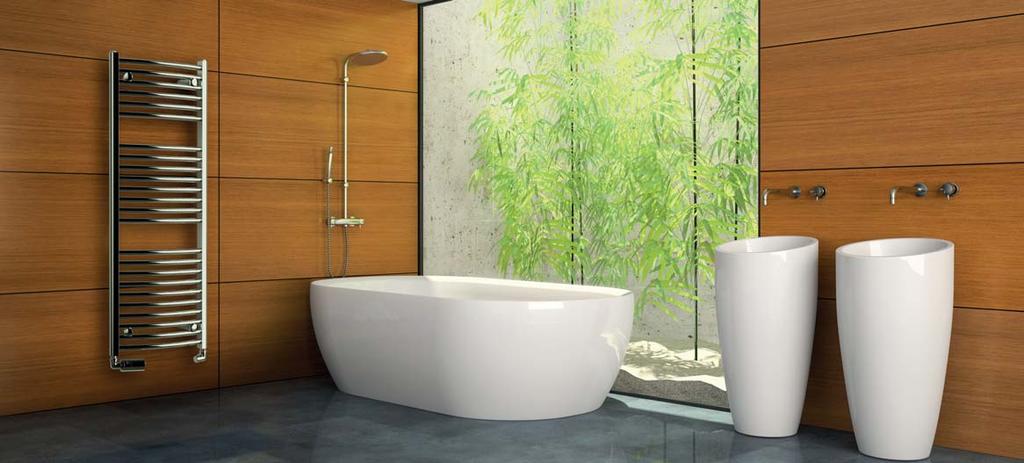

40 Grenada Chrom Grenada Radius Chrom Decentní a subtilní trubky v zaoblených sběrnicích. Otopná tělesa pro každou domácnost. Oblíbený střídmý tvar tělesa s přídavkem elegance chromovaného povrchu. Materiál ocelové trubky ø 20 mm / ocelové profily D30 35 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 110 C Počet trubek 15, 19, 24, 29, 32, Chrom Grenada - Chrom / 2. Grenada Radius - Chrom Radiátor na míru Možnosti úprav Grenada Chrom Grenada Radius Chrom Příslušenství Povrchová úprava chrom chrom Rozsah výšek (nárůst po 40) (nárůst po 40) y str. 59 Rozsah délek (nárůst po 10) (nárůst po 10) Změna jednoho rozměru příplatek 25% 1) příplatek 25% 1) Koupelnové doplňky str. 62 Změna obou rozměrů příplatek 35% 1) příplatek 35% 1) Varianta kombi/elektro NO NO Termostatické sady str. 63 Klasické připojení (SK) STNDRD STNDRD Středové připojení (SM) a (SD) NO (příplatek 500 Kč) NO (příplatek 500 Kč) oční připojení (S) NO (příplatek 500 Kč) NE Uchycení do prostoru NO (příplatek 270 Kč) NE Možnosti připojení SK SK SK SK S S SM SM SD SD ZK ZK MK FK KK KK zapojení nutno specifikovat v objednávce, více viz str ) k nejbližšímu většímu standardnímu rozměru

41 Grenada Chrom Výška (H) Délka (L) Chrom chrom reg. Mini chrom reg. Forte chrom reg. kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DGRE ,2 2,5 1, DGRE ,6 2,7 1, DGRE ,5 3,0 1, DGRE ,9 3,6 1, DGRE ,0 3,3 1, DGRE ,5 3,6 1, DGRE ,7 4,1 1, DGRE ,5 4,8 1, DGRE ,4 4,0 1, DGRE ,0 4,3 1, DGRE ,4 4,9 1, DGRE ,6 5,7 1, DGRE ,8 4,8 1, DGRE ,6 5,1 1, DGRE ,3 5,8 1, DGRE ,8 6,9 1, DGRE ,2 5,4 1, DGRE ,1 5,8 1, DGRE ,9 6,5 1, DGRE ,9 7,7 1, DGRE ,1 6,3 1, DGRE ,2 6,8 1, DGRE ,4 7,7 1, DGRE ,9 9,1 1, Grenada Radius Chrom Výška (H) Délka (L) kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DGRR ,3 2,5 1, DGRR ,7 2,7 1, DGRR ,6 3,1 1, DGRR ,9 3,6 1, DGRR ,1 3,4 1, DGRR ,7 3,6 1, DGRR ,9 4,1 1, DGRR ,6 4,9 1, DGRR ,5 4,1 1, DGRR ,2 4,4 1, DGRR ,6 5,0 1, DGRR ,7 5,9 1, DGRR ,9 4,8 1, DGRR ,6 5,1 1, DGRR ,6 6,0 1, DGRR ,9 7,0 1, DGRR ,4 5,5 1, DGRR ,3 5,9 1, DGRR ,2 6,7 1, DGRR ,0 7,9 1, DGRR ,4 6,4 1, DGRR ,5 6,9 1, DGRR ,7 7,8 1, DGRR ,1 9,3 1, Postup objednání str. 57 / je uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky Chrom chrom Mini chrom reg. Forte chrom reg. Chrom 39 y výška (H) / délka (L) Grenada Chrom/Grenada Radius Chrom Grenada Chrom Grenada Radius Chrom Z Z Plastové držáky (chrom) Plastové držáky (chrom) Délka H: 0695 L: H: 0935 L: H: 1135 L: H: 1335 L: H: 1535 L: H: 1735 L:

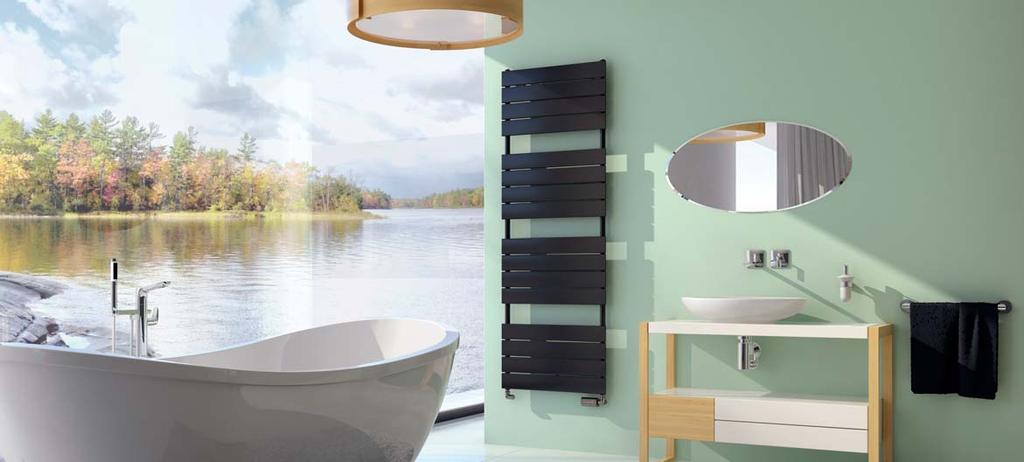

42 tria Šíře vodorovných plochých profilů propůjčuje tělesu tria jasnou osobitou tvář. Stane se nepřehlédnutelným designovým prvkem obzvláště v barevném provedení se strukturovaným povrchem jako je břidlice, třtina nebo pálená cihla. Materiál ocelové profily mm ocelové profily vodorovné mm závity 4 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Max. provozní teplota 110 C Počet profilů 8, 11, 16 Magnetické madlo zaručuje dostatečný prostor pro sušení. Perfektně doplní deskové radiátory v kuchyni či chodbě. Více viz Koupelnové doplňky str Koupelna tria - ntracit S02 [61] s magnetickým madlem / 2. tria - ntracit S02 [61] Radiátor na míru Možnosti úprav tria Příslušenství Povrchová úprava barva Rozsah výšek (nárůst po 80) y str. 59 Rozsah délek (nárůst po 10) Změna jednoho rozměru příplatek 25% 1) Vzorník barev str. 61 Změna obou rozměrů příplatek 35% 1) Varianta kombi/elektro NO Koupelnové doplňky str. 62 Klasické připojení (SK) STNDRD Středové připojení (SM) a (SD) NE Termostatické sady str. 63 oční připojení (S) NE Uchycení do prostoru NE Možnosti připojení SK SK SK SK ZK ZK MK FK zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru

43 tria Výška (H) Délka (L) ílá barva RL 9016 Mini* Forte* kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DLV ,7 3,4 1, DLV ,8 4,8 1, DLV ,1 6,8 1, Postup objednání str. 57 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky / * Regulátory Mini a Forte mají stejnou cenu pro provedení bílá i chrom. * Z Kovové držáky y výška (H) / délka (L) H: 0800 L: 0550 H: 1120 L: 0550 H: 1520 L: 0550 Koupelna 41 tria - Sněhově bílá RL 9016 [01]

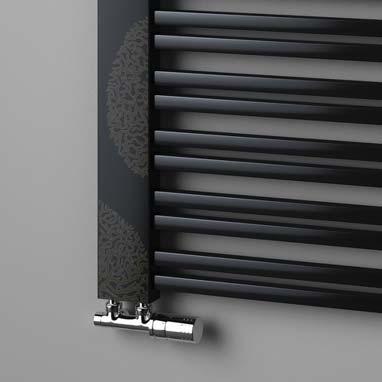

44 Miro Stylový radiátor Miro sestavený z širokých ocelových profilů poskytne vkusný zdroj tepla nejen koupelně, ale vynikne také jako zajímavý interiérový prvek. Doporučujeme jemné pastelové odstíny se strukturovaným povrchem, jako jsou slonová kost a led nebo trendová sněhově bílá. Materiál ocelové profily mm ocelové profily mm závity 4 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Max. provozní teplota 110 C Počet profilů 15, Koupelna Miro - Obloha S11 [70] Radiátor na míru Možnosti úprav Miro Příslušenství Povrchová úprava barva Rozsah výšek (nárůst po 264) y str. 59 Rozsah délek (nárůst po 50) Změna jednoho rozměru příplatek 25% 1) Vzorník barev str. 61 Změna obou rozměrů příplatek 35% 1) Varianta kombi/elektro NO 2) Koupelnové doplňky str. 62 Klasické připojení (SK) STNDRD Středové připojení (SM) a (SD) NE Termostatické sady str. 63 oční připojení (S) NE Uchycení do prostoru NE Možnosti připojení - levé provedení pravé provedení SK SK ZK MK FK SK SK ZK MK FK zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru 2) viz. str sady 41-44

45 Miro Výška (H) Délka (L) ílá barva RL 9016 Mini* Forte* kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DMIR ,8 4,8 1, DMIR ,9 6,4 1, Postup objednání str. 57 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky / * Regulátory Mini a Forte mají stejnou cenu pro provedení bílá i chrom. * Z Kovové držáky 52,5/62,5* 80/90** *52,5 mm (pro připojení do centrální otopné soustavy) / 62,5 mm (pro kombinované připojení, viz str sady 41-44) **80 mm (pro připojení do centrální otopné soustavy) / 90 mm (pro kombinované připojení, viz str sady 41-44) y výška (H) / délka (L) Pravé provedení Levé provedení Informace pro objednávku Pro verzi tělesa do centrální otopné soustavy nebo pro kombinované vytápění není třeba definovat levé či pravé provedení. Pro verzi elektro (s topnou tyčí Z, em Forte/Mini) je nutná specifikace levého či pravého provedení formou poznámky v objednávce. H: 1236 L: 0500 H: 1500 L: 0600 H: 1236 L: 0500 H: 1500 L: 0600 Koupelna 43 Miro - Sněhově bílá RL 9016 [01] s chromovaným magnetickým háčkem Miro - Sněhově bílá RL 9016 [01] s bílým magnetickým háčkem Výhoda pro malé koupelny - magnetický háček poskytuje místo pro odkládání a sušení ručníků. Více viz Koupelnové doplňky str. 62

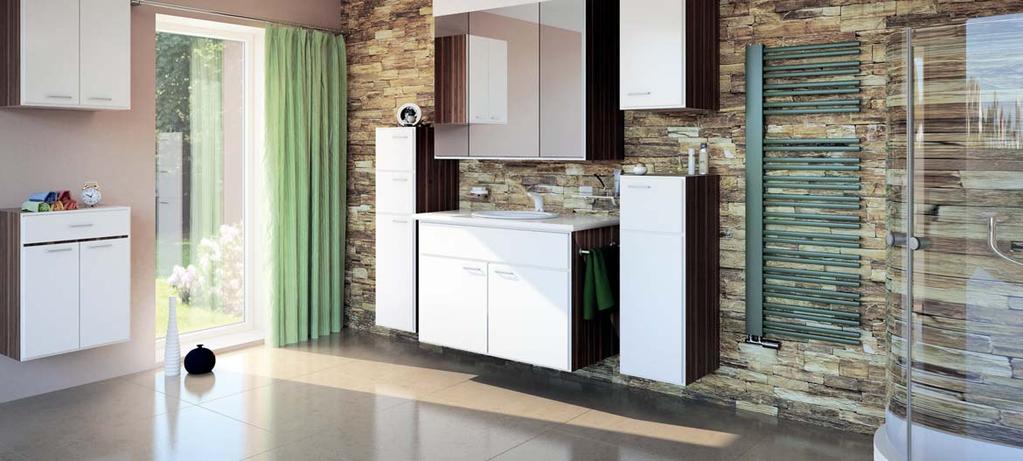

46 Swing Swingo oční sběrnice tělesa zahaluje designový kryt, do kterého jsou ukotveny hranaté ocelové profily (Swing) nebo trubky (Swingo). Radiátor je možné při výrobě přizpůsobit na pravé či levé směřování prstů. Kryt profilů lze lakovat v jiné barvě nebo potisknout vlastním motivem. Materiál Swing ocelové profily mm ocelové profily mm Materiál Swingo ocelové profily mm ocelové trubky Ø 26 mm závity 2xG1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Max. provozní teplota 110 C Počet profilů (trubek) 22, Koupelna Swing - Pálená cihla S17 [76] / 2. Swingo - Sněhově bílá RL 9016 [01] / 3. Swingo - Třtina S14 [73] Radiátor na míru Možnosti úprav Swing Swingo Příslušenství Povrchová úprava barva barva Rozsah výšek 1 210, , y str. 59 Rozsah délek 500, , 610 Změna jednoho rozměru příplatek 25% 1) příplatek 25% 1) Vzorník barev str. 61 Změna obou rozměrů příplatek 35% 1) příplatek 35% 1) Varianta kombi/elektro NO 2) NO 2) Koupelnové doplňky str. 62 Klasické připojení (SK) STNDRD STNDRD Středové připojení (SM) NE NE Termostatické sady str. 63 oční připojení (S) NE NE Uchycení do prostoru NE NE Možnosti připojení - levé provedení pravé provedení SK SK ZK MK FK KK SK SK ZK KK zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru 2) viz. str sady 41-44

47 Swing Výška (H) Délka (L) ílá barva RL 9016 Příplatek potisk Mini* Forte* kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] [Kč] * DSWR ,1 7,7 1, DSWL ,1 7,7 1, DSWR ,0 10,4 1, DSWL ,0 10,4 1, Swingo Výška (H) Délka (L) ílá barva RL 9016 Příplatek potisk Mini* Forte* kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] [Kč] * DSCR ,5 6,9 1, DSCL ,5 6,9 1, DSCR ,9 9,3 1, DSCL ,9 9,3 1, Příplatek za boční kryt v jiné barvě: 650 Kč / Postup objednání str. 57 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky / * Regulátory Mini a Forte mají stejnou cenu pro provedení bílá i chrom. V tabulce uvedena cena bílého u, chromovaný za příplatek 200 Kč k ceně bílého. Swing Swingo Z Z Kovové držáky 55/65* 77/87 Kovové držáky 55/65* 77/87 *55 mm (pro připojení do centrální otopné soustavy) / 65 mm (pro kombinované připojení, viz str sady 41-44) y výška (H) / délka (L) Swing Pravé provedení Levé provedení Swingo Pravé provedení Levé provedení Koupelna 45 H: 1210 L: 0600 H: 1610 L: 0600 H: 1210 L: 0600 H: 1610 L: 0600 H: 1210 L: 0610 H: 1610 L: 0610 H: 1210 L: 0610 H: 1610 L: 0610 Swing - Černá RL 9005 [19] s potiskem Zlato S04 [63]

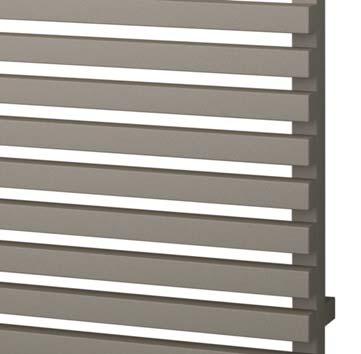

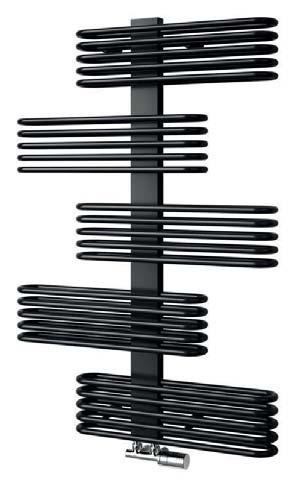

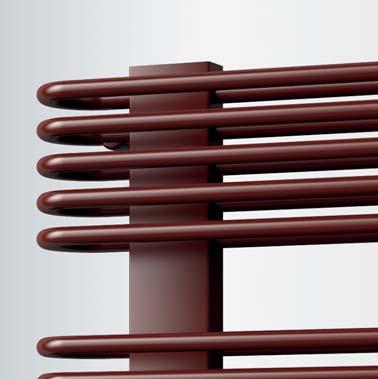

48 Koro / Koro Plus Koro Extra Pro tuto řadu jsou charakteristické ocelové trubky ohýbané do oválného tvaru. Přítokový a odtokový profil vkusně zakrývá široký kryt, který tvoří středovou osu modelů Koro a Koro Extra, u verze Koro Plus prochází okrajem tělesa. Design radiátoru lze zdůraznit vhodnou volbou povrchové úpravy z palety barev ISN nebo vzorníku RL. Materiál ocelové trubky Ø 18 mm ocelové profily mm závity 2xG1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 110 C Počet trubek Koupelna Koro - Zlato S04 [63] / 2. Koro Extra - Černá RL 9005 [19] / 3. Koro Plus - Měď S03 [62] Radiátor na míru Možnosti úprav Koro Koro Plus Koro Extra Příslušenství Povrchová úprava barva barva barva Rozsah výšek (nárůst po 35) (nárůst po 35) (nárůst po 35) y str. 59 Rozsah délek 500, , , 800 Změna jednoho rozměru příplatek 25% 1) příplatek 25% 1) příplatek 25% 1) Vzorník barev str. 61 Změna obou rozměrů příplatek 35% 1) příplatek 35% 1) příplatek 35% 1) Varianta kombi/elektro NO 2) NO 2) NO 2) Koupelnové doplňky str. 62 Klasické připojení (SK) STNDRD STNDRD STNDRD Středové připojení (SM) NE NE NE Termostatické sady str. 63 oční připojení (S) NE NE NE Uchycení do prostoru NE NE NE Možnosti připojení SK SK ZK ZK MK FK KK zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru 2) viz. str sady 41-44

49 Koro Výška (H) Délka (L) ílá barva RL 9016 Mini* Forte* kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DKOR ,6 6,9 1, Koro Plus Výška (H) Délka (L) ílá barva RL 9016 Mini* Forte* kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DKOP ,6 6,9 1, Koro Extra Výška (H) Délka (L) ílá barva RL 9016 Mini* Forte* kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DKOE ,6 6,9 1, Postup objednání str. 57 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky / * Regulátory Mini a Forte mají stejnou cenu pro provedení bílá i chrom. V tabulce uvedena cena bílého u, chromovaný za příplatek 200 Kč k ceně bílého. * * * Koro Koro Plus Koro Extra Kovové držáky Kovové držáky Kovové držáky y výška (H) / délka (L) Koro Koro Plus Koro Extra Koupelna 47 H:1180 L: 0600 H:1180 L: 0600 H:1180 L: 0800 Koro Plus - Měď S03 [62]

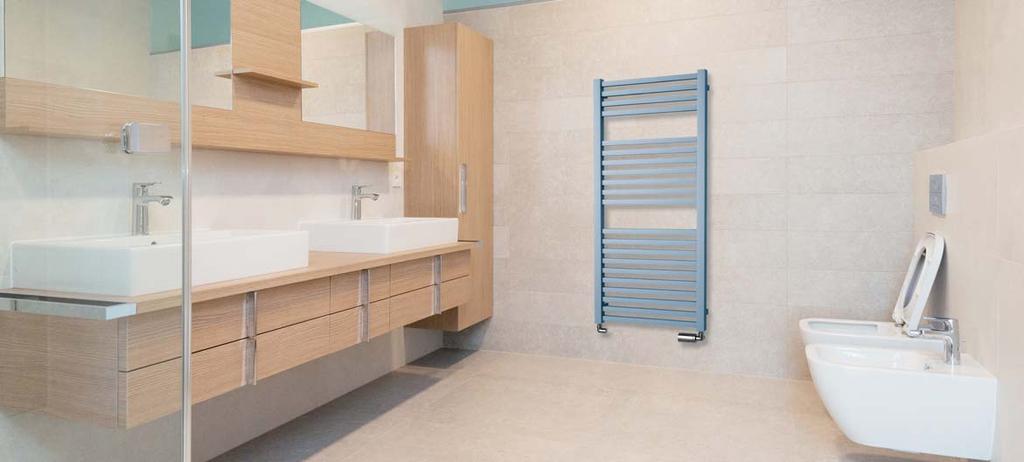

50 Club Edge Kubistická forma profilů na dvou bočnicích respektuje současné trendy v interiérovém designu a skvěle doplní hranaté tvary koupelnového příslušenství. Materiál ocelové profily mm ocelové profily mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 110 C Počet profilů 21, Koupelna Club Edge - Pískovec S13 [72] / 2. Club Edge - Obloha S11 [70] Radiátor na míru Možnosti úprav Club Edge Příslušenství Povrchová úprava barva Rozsah výšek (nárůst po 48) y str. 59 Rozsah délek (nárůst po 10) Změna jednoho rozměru příplatek 25% 1) Vzorník barev str. 61 Změna obou rozměrů příplatek 35% 1) Varianta kombi/elektro NO Termostatické sady str. 63 Klasické připojení (SK) STNDRD Středové připojení (SM) NO (příplatek 300 Kč) oční připojení (S) NE Uchycení do prostoru NE Možnosti připojení SK SK SK SK SM SM ZK ZK MK FK zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru

51 Club Edge Výška (H) Délka (L) ílá barva RL 9016 Mini* Forte* kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DCLE ,2 10,7 1, DCLE ,2 15,9 1, Postup objednání str. 57 / uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky / * Regulátory Mini a Forte mají stejnou cenu pro provedení bílá i chrom. * Z Kovové držáky y výška (H) / délka (L) H: 1182 L: 0600 H: 1758 L: 0600 Koupelna 49 Club Edge - Pískovec S13 [72]

52 Quadrat Quadrat Plus Hranaté profily radiátoru Quadrat respektují současné trendy v interiérovém designu. Jeho originalita vynikne obzvláště v metalických barevných variantách. Materiál závity Quadrat závity Quadrat Plus Zkušební přetlak Max. provozní přetlak ocelové profily mm ocelové profily mm 4 G1/2" 2xG1/2" 0,65 MPa 0,5 MPa Max. provozní teplota 110 C Počet profilů Quadrat Počet profilů Quadrat Plus 21, 29 18, Koupelna Quadrat - Kov RL 9006 [20] / 2. Quadrat Plus - Slonová kost S08 [67] / 3. Quadrat - Led S12 [71] Radiátor na míru Možnosti úprav Quadrat Quadrat Plus Příslušenství Povrchová úprava barva barva Rozsah výšek (nárůst po 50) 1245, 1745 y str. 59 Rozsah délek (nárůst po 10) 500, 600 Změna jednoho rozměru příplatek 25% 1) příplatek 25% 1) Vzorník barev str. 61 Změna obou rozměrů příplatek 35% 1) příplatek 35% 1) Varianta kombi/elektro NO NE Koupelnové doplňky str. 62 Klasické připojení (SK) STNDRD NE 3. Středové připojení (SM) NO (příplatek 300 Kč) STNDRD Termostatické sady str. 63 oční připojení (S) NO (příplatek 300 Kč) NO (příplatek 300 Kč) Uchycení do prostoru NE NE Možnosti připojení Quadrat Možnosti připojení Quadrat Plus SK SK SK SK S S SM SM ZK ZK MK FK KK KK S S SM SM zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru

53 Quadrat Výška (H) Délka (L) ílá barva RL 9016 Mini* Forte* kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] * DQU ,0 7,7 1, DQU ,3 8,7 1, DQU ,5 10,7 1, DQU ,7 12,1 1, Quadrat Plus Výška (H) Délka (L) ílá barva RL 9016 Mini* Forte* kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DQUP ,2 9,7 1, DQUP ,8 13,2 1, Postup objednání str. 57 / je uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky / * Regulátory Mini a Forte mají stejnou cenu pro provedení bílá i chrom. V tabulce uvedena cena bílého u, chromovaný za příplatek 200 Kč k ceně bílého. * Quadrat Quadrat Plus Z Z Kovové držáky Kovové držáky y výška (H) / délka (L) Quadrat Quadrat Plus Koupelna 51 H: 1255 L: H: 1755 L: H: 1245 L: 0600 H: 1745 L: 0600 Quadrat Plus - Slonová kost S08 [67]

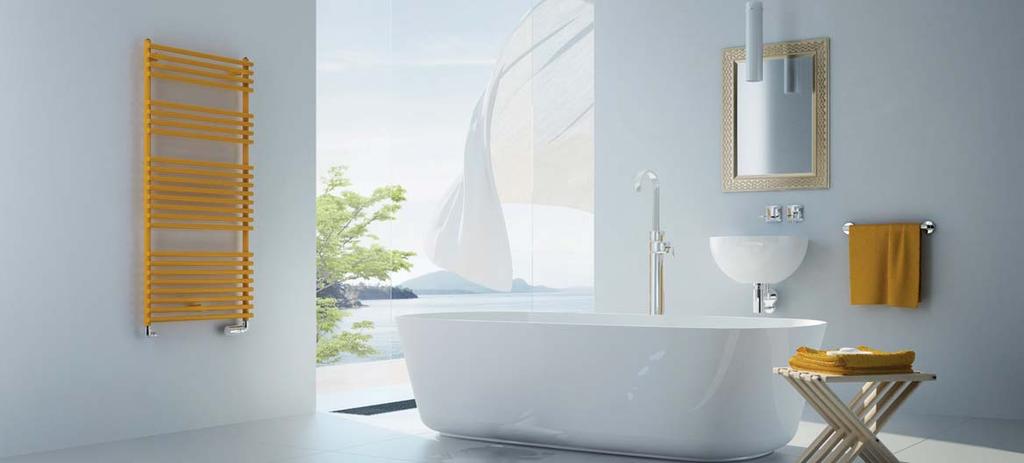

54 Ikaria / Ikaria Radius / Ikaria Double Čisté, oblé linie dvou typů otopných trubek v jednořadém, dvouřadém a rádiusovém provedení. Ideální kombinace elegance a funkčnosti. Materiál ocelové trubky Ø 28 mm ocelové trubky Ø 22 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 110 C Počet trubek Ikaria, Ikaria Radius 14, 24, 36 Počet trubek Ikaria Double 28, 48, Koupelna Ikaria - Sněhově bílá RL 9016 [01] / 2. Ikaria Radius - ambusové dřevo S07 [66] / 3. Ikaria Double - ílá RL 9010 [02] / 4. Ikaria - Sluneční paprsek S06 [65] Radiátor na míru Možnosti úprav Ikaria Ikaria Radius Ikaria Double Příslušenství Povrchová úprava barva barva barva Rozsah výšek (nárůst po 40) (nárůst po 40) (nárůst po 40) y str. 59 Rozsah délek (nárůst po 10) 500, (nárůst po 10) Změna jednoho rozměru příplatek 25% 1) příplatek 25% 1) příplatek 25% 1) Vzorník barev str. 61 Změna obou rozměrů příplatek 35% 1) příplatek 35% 1) příplatek 35% 1) Varianta kombi/elektro NO NO NO Koupelnové doplňky str. 62 Klasické připojení (SK) STNDRD STNDRD STNDRD Středové připojení (SM) NO (příplatek 300 Kč) NO (příplatek 300 Kč) NO (příplatek 300 Kč) Termostatické sady str. 63 oční připojení (S) NE NE NE Uchycení do prostoru NO (příplatek 180 Kč) NE NO (příplatek 180 Kč) Možnosti připojení SK SK SK SK SM SM ZK ZK MK FK zapojení nutno specifikovat v objednávce, více viz str. 57, pozice 13. a 14. 1) k nejbližšímu většímu standardnímu rozměru

55 Ikaria Výška (H) Délka (L) ílá barva RL 9016 Mini* Forte* kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DIK ,1 2,7 1, DIK ,0 3,2 1, DIK ,3 4,7 1, DIK ,8 5,4 1, DIK ,4 7,0 1, DIK ,7 8,1 1, Ikaria Radius Výška (H) Délka (L) ílá barva RL 9016 Mini* Forte* kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DIKR ,1 2,8 1, DIKR ,0 3,2 1, DIKR ,4 4,7 1, DIKR ,0 5,5 1, DIKR ,5 7,1 1, DIKR ,9 8,2 1, Ikaria Double Výška (H) Délka (L) ílá barva RL 9016 Mini* Forte* kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DIKD ,4 5,7 1, DIKD ,2 9,7 1, DIKD ,8 14,6 1, Postup objednání str. 57 / je uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky / * Regulátory Mini a Forte mají stejnou cenu pro provedení bílá i chrom. * * * Ikaria Ikaria Radius Ikaria Double Z Z Plastové držáky (RL 9006, 9016) Kovové držáky (Ostatní barvy) Z Plastové držáky (chrom) Délka Plastové držáky (RL 9006, 9016) Kovové držáky (Ostatní barvy) Koupelna y výška (H) / délka (L) 53 Ikaria/ Ikaria Radius Ikaria Double H: 0732 L: H: 1212 L: H: 1772 L: H: 0732 L: 0600 H: 1212 L: 0600 H: 1772 L: 0600

56 Grenada Grenada Radius Decentní a subtilní trubky v zaoblených sběrnicích. Otopná tělesa pro každou domácnost, oblíbený střídmý tvar a kvalitní zpracování, jistota pro vaši koupelnu. Materiál ocelové trubky ø 20 mm / ocelové profily D30 35 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 110 C Počet trubek 15, 19, 24, 29, 32, Koupelna Grenada - Sněhově bílá RL 9016 [01] / 2. Grenada Radius - ílá RL 9010 [02] / 3. Grenada - Zlato S04 [63] Radiátor na míru Možnosti úprav Grenada Grenada Radius Příslušenství Povrchová úprava barva barva Rozsah výšek (nárůst po 40) (nárůst po 40) y str. 59 Rozsah délek (nárůst po 10) (nárůst po 10) Změna jednoho rozměru příplatek 25% 1) příplatek 25% 1) Vzorník barev str. 61 Změna obou rozměrů příplatek 35% 1) příplatek 35% 1) Varianta kombi/elektro NO NO Koupelnové doplňky str. 62 Klasické připojení (SK) STNDRD STNDRD Středové připojení (SM) a (SD) NO (příplatek 300 Kč) NO (příplatek 300 Kč) Termostatické sady str. 63 oční připojení (S) NO (příplatek 300 Kč) NE Uchycení do prostoru NO (příplatek 180 Kč) NE Možnosti připojení SK SK SK SK S S SM SM SD SD ZK ZK MK FK KK KK zapojení nutno specifikovat v objednávce, více viz str ) k nejbližšímu většímu standardnímu rozměru

57 Grenada Výška (H) Délka (L) Grenada/Grenada Radius Grenada ílá barva RL 9016 Mini* Forte* kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DGRE ,2 2,5 1, DGRE ,6 2,7 1, DGRE ,5 3,0 1, DGRE ,9 3,6 1, DGRE ,0 3,3 1, DGRE ,5 3,6 1, DGRE ,7 4,1 1, DGRE ,5 4,8 1, DGRE ,4 4,0 1, DGRE ,0 4,3 1, DGRE ,4 4,9 1, DGRE ,6 5,7 1, DGRE ,8 4,8 1, DGRE ,6 5,1 1, DGRE ,3 5,8 1, DGRE ,8 6,9 1, DGRE ,2 5,4 1, DGRE ,1 5,8 1, DGRE ,9 6,5 1, DGRE ,9 7,7 1, DGRE ,1 6,3 1, DGRE ,2 6,8 1, DGRE ,4 7,7 1, DGRE ,9 9,1 1, Grenada Radius Výška (H) Délka (L) ílá barva RL 9016 Mini* Forte* * * kód [kg] [l] [-] [W] [W] [W] [Kč] [Kč] [Kč] [Kč] [Kč] DGRR ,3 2,5 1, DGRR ,7 2,7 1, DGRR ,6 3,1 1, DGRR ,9 3,6 1, DGRR ,1 3,4 1, DGRR ,7 3,6 1, DGRR ,9 4,1 1, DGRR ,6 4,9 1, DGRR ,5 4,1 1, DGRR ,2 4,4 1, DGRR ,6 5,0 1, DGRR ,7 5,9 1, DGRR ,9 4,8 1, DGRR ,6 5,1 1, DGRR ,6 6,0 1, DGRR ,9 7,0 1, DGRR ,4 5,5 1, DGRR ,3 5,9 1, DGRR ,2 6,7 1, DGRR ,0 7,9 1, DGRR ,4 6,4 1, DGRR ,5 6,9 1, DGRR ,7 7,8 1, DGRR ,1 9,3 1, Postup objednání str. 57 / je uvedena bez vody a obalu / Ceny stanoveny v Kč bez DPH / Ceny nezahrnují dopravu, termostatické sady a koupelnové doplňky / * Regulátory Mini a Forte mají stejnou cenu pro provedení bílá i chrom. V tabulce uvedena cena bílého u, chromovaný za příplatek 200 Kč k ceně bílého. y výška (H) / délka (L) Z Grenada Radius Z Koupelna 55 H: 0695 L: H: 0935 L: H: 1135 L: H: 1335 L: H: 1535 L: H: 1775 L: Plastové držáky (RL 9006, 9016) Kovové držáky (Ostatní barvy) Plastové držáky (RL 9006, 9016) Kovové držáky (Ostatní barvy) Délka

58 Všeobecné údaje o koupelnových radiátorech MELODY Chromovaná tělesa 56 Otopná tělesa MELODY jsou konstruována převážně z ocelových profilů a trubek. Určena jsou především k vytápění koupelen, obytných prostor a pro provoz ve všech otopných soustavách v individuální a hromadné výstavbě, ve kterých se používá pouze otopná (upravená voda) s nuceným oběhem. Povrchová úprava je provedena s maximálním ohledem na životní prostředí a zajišťuje dlouhodobou korozní a mechanickou odolnost a hygienickou nezávadnost. Radiátory jsou nejprve opískovány a odmaštěny, následně povrstveny železitým fosfátem a nalakovány. Ke konečné úpravě je používán vypalovací práškový epoxy-polyesterový lak. Základní odstín sněhově bílá barva RL Další odstíny viz Orientační vzorník barev ISN s příplatkem dle typu barvy. Chromovaná povrchová úprava je možná pouze u vyznačených typů. Chrom je nanášen na hotový výrobek galvanickou cestou. Nerezové radiátory mají kartáčovaný povrch. Povrchová úprava a záruční doba Záruka se vztahuje na poruchy a závady, které v průběhu záruční doby vznikly chybou výroby nebo vadou použitých materiálů. Pro radiátory do centrálního topného systému platí prodloužená záruční doba 5 let od předání výrobku kupujícímu. U elektrických těles je záruka na topnou tyč 2 roky od data prodeje. Záruční opravy elektrických těles jsou prováděny výhradně na uznaném místě. Součástí každého balení radiátoru je záruční list. Záruční podmínky Zákazník ztrácí nárok na záruční opravu v případě, že otopná tělesa byla: Instalovaná v budovách, zařízeních nebo prostorách, kde je zvýšená vlhkost, zejména na veřejných WC, mycích linkách, ve výbězích pro zvířata, krytých bazénech apod. Volně skladovaná ve venkovním prostoru, skladovaná při teplotě nižší než 5 C. Korozně uvnitř poškozená a tak netěsná díky např. nevhodnému chemickému složení otopného média. Deformovaná po nevhodném transportu a nebo překročením maximálního provozního přetlaku. Poškozená mechanicky nebo nevhodnou manipulací zapříčiněnou kupujícím nebo při dopravě. Poškozená úmyslně nebo vznikly závady v důsledku živelné katastrofy či jiných vlivů. Používaná po výskytu reklamované vady a stav výrobku se změnil natolik, že bude obtížné posoudit reklamovanou vadu. Neodborně montovaná nebo byl proveden zásah do konstrukce těles bez souhlasu prodávajícího. Používaná pro jiné účely než je obvyklé, zvláště sušení mokrých textilií přímo na radiátoru bez použití přídavných sušáků k tomu určených, tímto dochází k poškození povrchové úpravy. Poškozená používáním čisticích přípravků, které nejsou určeny pro daný druh povrchové úpravy dodaného radiátoru. Pořízena se slevou z důvodu vady, na kterou byl kupující upozorněn. Zákazník dále ztrácí nárok na záruční opravu, pokud proběhly jakékoliv změny v záručním listu provedené neoprávněnou osobou nebo při nevyplnění záručního listu, ztráty záručního listu. Záruka se nevztahuje na opotřebení výrobku nad rámec běžného používání. Pokud nebude při kontrole výrobku zjištěna žádná vada způsobená výrobcem nebo nebudou splněny záruční podmínky, uhradí náklady spojené s kontrolou nebo opravou výrobku kupující. Pokud zboží bude při uplatňování vady zákazníka zasíláno poštou, musí být zabaleno ve vhodném balení tak, aby nedocházelo k dalšímu poškození dopravou. Na takto vzniklé vady nebude při posuzování oprávněnosti brán zřetel. alení a uchycení Součástí balení je montážní sada na zeď s návodem. Radiátor se uchycuje ve 3 nebo 4 bodech pomocí konzol. V sadě jsou dodávány: konkrétní počet upínacích konzol, 1 odvzdušňovací ventil, 1 zaslepovací zátka, vruty a hmoždinky do zdiva pro uvedený počet konzol. Radiátory jsou baleny dle typu v třívrstvém kartonu s plastovou ochranou rohů a následně zataveny ve smršťovací fólii. Otopná tělesa osazená elektrickou topnou tyčí s elektronickým em jsou zabalena ve speciálním obalu tak, aby nedošlo k poškození křehkého plastového krytu u. Tepelný výkon a způsoby připojení Tepelný výkon otopných těles se mění v závislosti na způsobu jejich připojení k rozvodu otopné soustavy připojení ze spodu dolů snižuje tepelný výkon o ~ 10 %, připojení shora nahoru by se mělo zcela vyloučit. Tepelný výkon otopných těles se také mění v závislosti na umístění otopných těles na jiné než obvodové zdivo či nedodržení dané polohy otopných těles u zdi použití různých zákrytů a parapetů. Chromovaná povrchová úprava snižuje tepelný výkon až o ~ 30 %. lternativní způsoby připojení je možné vyrobit na zakázku. * SK SK SK SK S S S S SM SM SD SD ZK ZK MK FK KK KK *Lze měnit polohu připojení

59 Způsob objednání designových radiátorů MELODY ČÍSLO POZICE D I K F K 0 1 MODEL VÝŠK DÉLK TYP ZP RV TYP IKRI 732/500 mm, ELEKTRO S REGULÁTOREM FORTE, KLSICKÉ PŘIPOJENÍ, 4 G1/2", RV RL ZKRTK NÁZVU D IK (=IKRI) D QU (=QUDRT) D OCT (=OCTV) D OCD (=OCTV DOULE) 13. TYP OTOPNÉHO TĚLES S Standardní radiátor pro zapojení do centrální otopné soustavy Z Elektrický radiátor bez u M Elektrický radiátor topná tyč s em Mini F Elektrický radiátor topná tyč s em Forte K Elektrický radiátor topná tyč s em VÝŠK (MM) DÉLK (MM) PŘIPOJENÍ K Klasická varianta připojení trubkového radiátoru 4 G1/2" M Středové připojení s roztečí 50 mm 2xG1/2" D Středové připojení 50 mm 2xG1/2" s krytkou oční připojení 2xG1/2" S-K S-M S-D S- Z-K M-K F-K K-K Možné kombinace typu otopného tělesa a jeho připojení Standardní radiátor + klasická varianta připojení Standardní radiátor + středové připojení (standard) Standardní radiátor + středové připojení (krytka) Standardní radiátor + boční připojení Elektrický radiátor se základní topnou tyčí + klasická varianta připojení (Těleso má instalován do pravé sběrnice. Požadavek na instalaci vlevo nutno zadat do objednávky formou poznámky.) Elektrický radiátor s em Mini Elektrický radiátor s em Forte Elektrický radiátor s em (Těleso má instalován do pravé sběrnice. Požadavek na instalaci vlevo nutno zadat do objednávky formou poznámky.) 15., 16. KÓD RVY KÓD RL KÓD RL KÓD RL KÓD RL KÓD RL KÓD RL KÓD RL S01 66 S07 72 S13 80 CHROM 96 POLEP S02 67 S08 73 S14 81 INO 97 POTISK S03 68 S09 74 S15 82 STÉN 99 JINÁ S04 69 S10 75 S16 83 S S05 70 S11 76 S S06 71 S12 77 S TYP typické těleso - označení pro jiné provedení tělesa, viz nabídka Radiátor na míru (např. nestandardní barva, změna rozměrů, polep Variant Photo, uchycení do prostoru apod.) 18. ZKRTKY NÁZVŮ DESIGNOVÝCH RDIÁTORŮ MELODY PRO ÚČELY KÓDOVÁNÍ tria DLV Ikaria Double DIKD Octava Radius DOCR Swingo Levé DSCL Club Edge DCLE Ikaria Radius / Ikaria Radius Chrom DIKR Palmyra Chrom DPL Swingo Pravé DSCR Collom DCLM** Koro DKOR Palmyra Radius Chrom DPR Variant Glass, Hranaté rohy, Lesklé DGG*/** Collom Double DCLD** Koro Extra DKOE Quadrat / Quadrat Chrom DQU Variant Glass, Oblé rohy, Lesklé DGG*/** Colom Mirror DCMM Koro Plus DKOP Quadrat Inox DQU Variant Glass, Oblé rohy, Matné DGM*/** Echo Inox DEC Magic Glass DMGG Quadrat Plus DQUP Variant Mirror DVMR ** Gradda Inox DGR Magic Mirror DMGM Silla Inox DSI Variant, Variant Nerez, Variant Photo DVR ** Grenada / Grenada Chrom DGRE Miro DMIR Silla Radius Inox DSR Vega Inox DVE Grenada Radius / Grenada Radius Chrom DGRR Octava DOCT Swing Levý DSWL Vital DVIT Ikaria / Ikaria Chrom DIK Octava Double DOCD Swing Pravý DSWR Zoya Inox DZY Chromovaná tělesa 57 Objednávky sady pro kombinované vytápění, uchycení do prostoru a na další parametry vyplývající ze specifikace výrobku vypište slovem jako poznámku v objednávce. *Kód radiátoru Variant Glass je specifický viz. strana 19. PŘÍKLD OJEDNÁNÍ D G R E S K 0 2 MODEL VÝŠK DÉLK TYP ZP RV TYP Grenada 1135/500 mm, standardní radiátor, klasické připojení 4 G1/2", barva RL Poznámka: Sada pro kombinované vytápění, topná tyč s em Mini. (Doporučený elektrický příkon topné tyče je stanoven výrobcem. Pro uvedený příklad je dán příkon 500 W.)

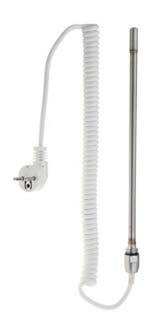

60 Chromovaná tělesa 2250 Elektrické zapojení Topná tyč Z je dodávána bez u. Vybrané typy radiátorů označené symbolem mohou být provozovány jako samostatný elektrický radiátor anebo radiátor pro kombinované vytápění. Radiátor je osazen topnou tyčí vhodného příkonu bez regulační jednotky nebo s regulační jednotkou. Elektrické radiátory Elektrické radiátory jsou distribuovány s instalovanou topnou tyčí, radiátor je naplněn antikorozní protizámrznou kapalinou (do 5 C), odzkoušen a utěsněn. Radiátor jako celek lze po zakoupení a správné instalaci ihned provozovat při napojení na elektrický okruh. Regulátor v bílé barvě - automaticky pouze pro tělesa v barevném provedení RL 9016 a RL 9010; pro ostatní barevná provedení a povrchové úpravy - automaticky chromovaný. Topná tělesa jsou standardně připravená na montáž u/topné tyče do pravé dolní sběrnice. Regulátor a topnou tyč Z možno instalovat jak do levé, tak i do pravé dolní sběrnice. V těchto případech je nutno požadavek na instalaci vlevo zadat do objednávky formou poznámky. Kombinované radiátory Radiátor je dodán v základní výbavě. Topná tyč a jsou přiloženy. Komplet obsahuje chromovaný T-kus umožňující napojení do otopné soustavy. Termostatický ventil instalujeme na opačnou stranu než. Při provozu na elektrický proud je třeba uzavřít termostatický ventil, aby ohřátá voda neunikala do topného systému. Regulátor v bílé barvě - automaticky pouze pro tělesa v barevném provedení RL 9016 a RL 9010; pro ostatní barevná provedení a povrchové úpravy - automaticky chromovaný. Topná tělesa jsou standardně připravená na montáž u/topné tyče do pravé dolní sběrnice. Regulátor a topnou tyč Z možno instalovat jak do levé, tak i do pravé dolní sběrnice. V těchto případech je nutno požadavek na instalaci vlevo zadat do objednávky formou poznámky. Správná instalace topné tyče a elektrického u Topná tyč Z - topnou tyč Z možno instalovat vlevo i vpravo* 2. Topná tyč s em Mini instalace vpravo 3. Topná tyč s em Forte instalace vpravo 4. Topná tyč s em možno instalovat vlevo i vpravo* *požadavek na instalaci vlevo, nutno upřesnit v objednávce Umístění elektrického radiátoru v koupelně Elektrické koupelnové radiátory a radiátory pro kombinované vytápění lze umístit v zónách 2 a 3 (dle ČSN ). Elektrický radiátor lze připojit pouze na jmenovité napětí 230 V/50 Hz do odpovídající zásuvky v souladu s ČSN Radiátory vybavené jednotlivými tyčemi lze umístit nejvýše do daných ochranných zón: Topná tyč Z krytí IP44 zóna 2 a 3 Mini krytí IP4 zóna 2 a 3 Forte krytí IP4 zóna 2 a 3 krytí IP5 zóna 2 a 3 Pravidla platí pro všechny uvedené y, a topnou tyč Z. Zóna Zóna 2 Zóna 1 Zóna Základní pravidla instalace a použití elektrických a kombinovaných radiátorů Regulátor musí být instalován vždy ve svislé poloze s přívodem od spodu. Příkon topné tyče volíme dle doporučení u jednotlivých radiátorů. Použití topné tyče s vyšším příkonem nezvýší topný výkon, naopak snižuje její životnost. Nepovolujte zaslepovací zátky u radiátoru. Topidla u nichž je pravděpodobné že budou umístěna v koupelně, musí být instalována tak, aby se osoba ve vaně nebo sprše nemohla dotknout spínačů a jiných řídících zařízení. Při nesprávné instalaci může dojít k poškození zařízení nebo k úrazu osob elektrickým proudem nebo popálením. Topidlo nesmí být umístěno přímo pod zásuvkou. Vhodnost zásuvky si nechte přezkoušet odbornou elektrotechnickou firmou (ČSN ). Radiátor musí být instalován min. 25 cm od země. Při montáži otopného tělesa mimo ČR je nutné se řídit odpovídajícími národními předpisy. Regulátory se připojují k elektrické síti 230 V/50 Hz pomocí pohyblivého přívodu ukončeného nalisovanou vidlicí do normalizované zásuvky instalované dle ČSN. Zařízení musí být chráněno proudovým (diferenčním) chráničem s vybavovacím proudem 30 m. Ochrana před úrazem elektrickým proudem musí být zabezpečena podle ČSN V případě pevného připojení spotřebiče na elektrický rozvod, musí být do přívodu u zařazen hlavní spínač (jistič), dostatečně přístupný obsluze, odpojující oba póly el. sítě. Připojení k elektrické síti současně s prověřením vhodnosti instalace smí provádět pouze odborník.

61 Regulátory a kombinované vytápění Regulátory a jsou přiloženy k topné tyči a osazují se na topnou tyč na závěr instalace elektrického radiátoru. Topná tyč Z Regulátor Mini Regulátor Forte Regulátor Topná tyč Z bez u. Standardní instalace do spodní pravé sběrnice. Požadavek na instalaci do spodní levé sběrnice je nutné uvést do objednávky. Základní s termostatem. Pomocí otočného kolečka reguluje teplotu v rozmezí 7-35 C. V minimální poloze je vypnutý, v maximální poloze je stále zapnutý. Instalace pouze do spodní pravé sběrnice (vlevo možná u modelů Koro, Koro Extra, Koro Plus). Regulátor má dvě tlačítka a otočné kolečko. Otočením kolečka je uveden termostat do provozu, při ohřevu svítí LED červeně, v pohotovostním stavu zeleně. Kolečkem se volí požadovaná teplota C. V minimální poloze přechází termostat do protizámrazového chodu a teplotu nastaví na 7 C. V maximální poloze topí stále. Pomocí horního tlačítka se přepne do plného výkonu na dobu 2 hod., pomocí spodního tlačítka na dobu 1 hod. Dioda bliká červeně. Poté se vrátí zpět do původního nastavení. Instalace pouze do spodní pravé sběrnice (vlevo možná u modelů Koro, Koro Extra, Koro Plus). Regulátor s LCD displejem má čtyři tlačítka. Jedno z nich slouží k zapínání a vypínání u, další dvě tlačítka pro změnu hodnot parametrů (např. teploty) a poslední umožňuje manuální obsluhu časových funkcí - hodiny, sušička nebo časovač. Elektrické topné těleso ohřívá radiátor a zároveň přesně kontroluje jeho teplotu. Standardně se instaluje na spodní sběrnici napravo. Požadavek na instalaci do spodní levé sběrnice je nutné uvést do objednávky G 1/ Technická data Topná tyč Z Regulátor Mini Regulátor Forte Regulátor Provozní napětí 230 V/50 Hz 230 V/50 Hz 230 V/50 Hz 230 V/50 Hz Max. příkon topné tyče 1350 W 1200 W 1200 W 1000 W Třída ochrany I I I I Krytí IP44 IP4 IP4 IP5 Pracovní teplota C 0 50 C - Pracovní vlhkost % (bez kondenzace) 0 85 % (bez kondenzace) - Rozsah teplot C (v místnosti) 7 C, C (v místnosti) C, s krokem 1 C (radiátoru) závit G1/2" vnější G1/2" vnější (na topné tyči) G1/2" vnější (na topné tyči) G1/2 vnější (na topné tyči) Připojení vinutá šňůra 120 cm (napnutá až 280 cm) / ukončená vidlicí rovná šňůra 120 cm ukončená vidlicí rovná šňůra 120 cm ukončená vidlicí rovná šňůra 150 cm ukončená vidlicí Ochranná zóna 2 a 3 2 a 3 2 a 3 2 a 3 arva u - bílá / chrom bílá / chrom bílá / chrom arva přívodní šňůry bílá bílá / šedá bílá / šedá bílá / šedá 82, Chromovaná tělesa 59 Sada pro kombinované vytápění Příklad zapojení T-kus T-kus T-kus topná tyč topná tyč topná tyč MINI + ROHOVÝ STŘEDOVÝ TERMOSTTICKÝ VENTIL Topná tyč Z Regulátor Mini Regulátor Forte Regulátor MINI + TERMOSTTICKÝ SET ÚHLOVÝ - TRIIÁLNÍ

62 Sady pro kombinované vytápění Elektrický radiátor je uzavřenou otopnou soustavou, je naplněn kapalinou s nemrznoucí směsí s antikorozními účinky, vybaven topnou tyčí a funguje nezávisle na centrálním topném systému. Instaluje se samostatně v blízkosti přívodu elektrického proudu. Každé těleso má určen doporučený elektrický příkon, který nesmí být zvýšen z bezpečnostních důvodů. Koupelnové žebříky jsou vhodné pro teplovodní soustavy s nuceným oběhem. Lze je doplnit sadou pro kombinované vytápění. Při kombinovaném vytápění je možné radiátor využívat pro zapojení do centrální otopné soustavy i pro elektrické vytápění. Tělesa se zabudovanou sadou pro kombinované vytápění je možné používat nezávisle na provozu centrálního vytápění a to hlavně v mezidobí. Kombinovaná sada obsahuje topnou tyč s doporučeným příkonem v závislosti na typu radiátoru, teploty (více viz str. 57) a v neposlední řadě i T-kus pro napojení topné tyče k radiátoru. Při použití sady pro kombinované vytápění musíme dát pozor na umístění tělesa v koupelně s ohledem na polohu el. zásuvky a délku připojovacího kabelu a předepsané IP krytí u. Topná tyč Topná tyč Z (bez u)* Topná tyč s em Mini - bílá/chrom** Topná tyč s em Forte - bílá/chrom** Chromovaná tělesa 60 Příkon [W] Obj. kód/délka topné tyče Cena [Kč] Obj. kód/délka topné tyče Cena [Kč] Obj. kód/délka topné tyče Cena [Kč] 200 O14T1Z02V-CZ / O14T1M02V-CZ / O14T1F02V-CZ / O14T1Z03V-CZ / O14T1M03V-CZ / O14T1F03V-CZ / O14T1Z04V-CZ / O14T1M04V-CZ / O14T1F04V-CZ / O14T1Z05V-CZ / O14T1M05V-CZ / O14T1F05V-CZ / O14T1Z06V-CZ / O14T1M06V-CZ / O14T1F06V-CZ / O14T1Z07V-CZ / O14T1M07V-CZ / O14T1F07V-CZ / O14T1Z08V-CZ / O14T1M08V-CZ / O14T1F08V-CZ / O14T1Z09V-CZ / O14T1M09V-CZ / O14T1F09V-CZ / O14T1Z10V-CZ / O14T1M10V-CZ / O14T1F10V-CZ / O14T1Z12V-CZ / O14T1M12V-CZ / O14T1F012-CZ / O14T1Z135V-CZ / Sada zahrnuje topnou tyč a T-kus. Ceny jsou uvedeny v Kč bez DPH a dopravy. *Cena sady bez T-kusu se získá odečtením 50 Kč z uvedené ceny. (Příklad kódu: O14-1Z02V-CZ, O14-1M02V-CZ, O14-1F02V-CZ.) **Regulátor v bílé barvě - automaticky pouze pro tělesa v barevném provedení RL 9016 a RL 9010; pro ostatní barevná provedení a povrchové úpravy - automaticky chromovaný. V případě jiného požadavku nutno zadat do objednávky formou poznámky. Topná tyč Topná tyč s em - bílá Topná tyč s em - chrom Příkon [W] Obj. kód/délka topné tyče Cena [Kč] Obj. kód/délka topné tyče Cena [Kč] 120 O14T1K01V-CZ / O14T1K01V-CZ_CHROM / O14T1K02V-CZ / O14T1K02V-CZ_CHROM / O14T1K03V-CZ / O14T1K03V-CZ_CHROM / O14T1K04V-CZ / O14T1K04V-CZ_CHROM / O14T1K06V-CZ / O14T1K06V-CZ_CHROM / O14T1K08V-CZ / O14T1K08V-CZ_CHROM / O14T1K10V-CZ / O14T1K10V-CZ_CHROM /

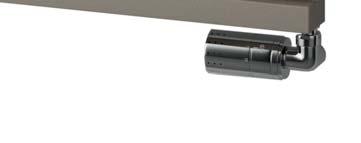

63 Orientační vzorník barev barevná řada RL9016 odstín sněhově bílá povrch - příplatek - obj. kód 01 barevná řada RL9010 odstín bílá povrch - příplatek - obj. kód 02 barevná řada RL9001 odstín slonová kost povrch - příplatek 10 % obj. kód 04 barevná řada RL9015 odstín jasmín povrch - příplatek 10 % obj. kód 12 barevná řada S09 odstín sněhově bílá povrch struktura příplatek 20 % obj. kód 68 barevná řada S08 odstín slonová kost povrch struktura příplatek 20 % obj. kód 67 barevná řada S07 odstín bambus. dřevo povrch - příplatek 20 % obj. kód 66 barevná řada S06 odstín slun. paprsek povrch struktura příplatek 20 % obj. kód 65 barevná řada S04 odstín zlato povrch metalíza příplatek 30 % obj. kód 63 barevná řada S18 odstín kari povrch struktura příplatek 20 % obj. kód 77 barevná řada S16 odstín chilli povrch - příplatek 20 % obj. kód 75 barevná řada S17 odstín pálená cihla povrch struktura příplatek 20 % obj. kód 76 barevná řada S13 odstín pískovec povrch struktura příplatek 20 % obj. kód 72 barevná řada S12 odstín led povrch struktura příplatek 20 % obj. kód 71 barevná řada S01 odstín hliník povrch metalíza příplatek 30 % obj. kód 60 barevná řada RL7024 odstín šedá povrch - příplatek 10 % obj. kód 39 barevná řada S14 odstín třtina povrch struktura příplatek 20 % obj. kód 73 barevná řada S11 odstín obloha povrch - příplatek 20 % obj. kód 70 barevná řada S03 odstín měď povrch metalíza příplatek 30 % obj. kód 62 barevná řada S05 odstín stříbro povrch metalíza příplatek 30 % obj. kód 64 barevná řada RL6019 odstín pistáciová povrch - příplatek 10 % obj. kód 45 barevná řada S15 odstín ocelová modř povrch - příplatek 20 % obj. kód 74 barevná řada S19 odstín mosaz povrch - příplatek 20 % obj. kód 83 barevná řada RL9006 odstín kov povrch - příplatek - obj. kód 20 Chromovaná tělesa 61 barevná řada S02 odstín antracit povrch metalíza příplatek 30 % obj. kód 61 barevná řada RL8017 odstín čokoláda povrch - příplatek 10 % obj. kód 46 barevná řada S10 odstín břidlice povrch struktura příplatek 20 % obj. kód 69 Chromovaná povrchová úprava snižuje tepelný výkon až o 30 %. Pro povrchovou úpravu satén [82] platí stejné podmínky jako pro chrom [80] barevná řada RL9005 odstín černá povrch - příplatek 10 % obj. kód 19 Povrchová úprava úprava chrom obj. kód 80 úprava satén obj. kód 82 úprava nerez obj. kód 81 Tiskové provedení vzorníku je orientační, není shodné s reálnou povrchovou úpravou.

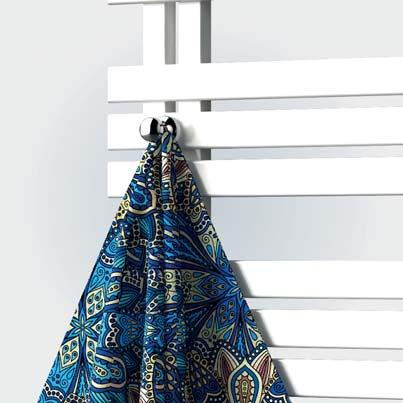

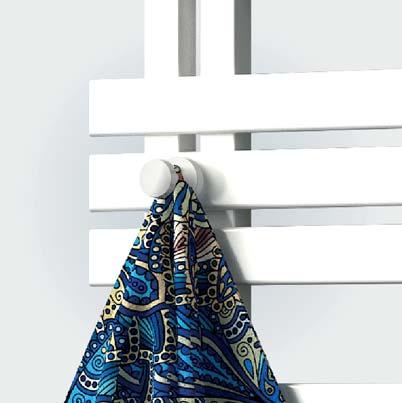

64 Koupelnové doplňky Chromovaná tělesa 62 NOVINK Háček magnetický ø 4 cm bílá: 380 Kč / O12ISN20-01 chrom: 462 Kč / O12ISN20-80 radiátoru ISN MELODY Držák osušky 40 cm O12ISN Kč Háček magnetický, bílý / chrom ø 4 cm Držák osušky trojnásobný 35 cm O12ISN Kč Držák osušky 40 cm Polička na ručníky s věšákem 40 cm O12ISN Kč Držák osušky trojnásobný 35 cm Držák osušky 40 cm rádius O12ISN Kč Polička na ručníky s věšákem 40 cm Držák osušky 40 cm rádius Držák osušky kruhový O12ISN Kč Držák osušky kruhový Háček 4,5 cm O12ISN Kč Háček 4,5 cm Trojháček otočný 6 cm O12ISN Kč Trojháček otočný 6 cm tria Club Edge Collom Echo Inox Grenada Grenada Radius Ikaria Ikaria Double Ikaria Radius Koro Koro Extra Koro Plus Miro Octava Palmyra Chrom Palmyra Radius Chrom Quadrat Quadrat Inox Silla Inox Silla Radius Inox Swing Swingo Vital Variant Koupelnové doplňky dodáváme pouze v provedení chrom (výjma magnetického háčku, který dodáváme také v bílé barvě). Koupelnové doplňky mohou být umístěny pouze na radiátory uvedené v tabulce ISN MELODY. Záruka 15 roků na kvalitu povrchu. Držáky je možné připevnit na radiátory minimálně o 100 mm delší než je udaná rozteč doplňku. radiátoru ISN MELODY Madla kartáčovaný nerez leštěný nerez Délka radiátoru Objednací kód/kč Madlo kartáčovaný Madlo leštěný nerez nerez 298 O15MN81-05 / 710 Kč O15MN87-05 / 979 Kč COLLOM 450 O15MN81-06 / 765 Kč O15MN87-06 / Kč 602 O15MN81-07 / 820 Kč O15MN87-07 / Kč 298 O15MN81-20 / 710 Kč O15MN87-20 / 979 Kč COLLOM DOULE 450 O15MN81-21 / 765 Kč O15MN87-21 / Kč 602 O15MN81-22 / 820 Kč O15MN87-22 / Kč MGIC MIRROR/GLSS 608 O15MN81-22 / 820 Kč O15MN87-22 / Kč 318 O15MN81-14 / 710 Kč O15MN87-14 / 979 Kč OCTV 462 O15MN81-15 / 765 Kč O15MN87-15 / Kč 606 O15MN81-16 / 820 Kč O15MN87-16 / Kč 318 O15MN81-17 / 710 Kč O15MN87-17 / 979Kč OCTV DOULE 462 O15MN81-18 / 765 Kč O15MN87-18 / Kč 606 O15MN81-19 / 820 Kč O15MN87-19 / Kč VRINT 456 O15MN81-02 / 765 Kč O15MN87-02 / Kč 820 O15MN81-03 / 820 Kč O15MN87-03 / Kč VRINT GLSS 620 O15MN81-12 / 820 Kč O15MN87-12 / Kč VRINT MIRROR 456 O15MN81-02 / 765 KČ O15MN87-02 / Kč 608 O15MN81-03 / 820 Kč O15MN87-03 / Kč 298 O15MN81-27 / 710 Kč O15MN87-27 / 979 Kč VITL 450 O15MN81-28 / 765 Kč O15MN87-28 / Kč 602 O15MN81-29 / 820 Kč O15MN87-29 / Kč NOVINK Madla jednostranná kartáčovaný nerez Popis Objednací kód Cena [Kč] MDLO 350 O15MN MDLO 450 O15MN MDLO 600 O15MN Pozn.: Madlo je nutné připevnit na zeď před samotnou instalací radiátoru. Vhodné pro modely radiátorů, u kterých je vzdálenost od zdi po vnější hranu max. 110 mm. NOVINK 150 mm 90 mm 350 mm 450 mm 600 mm Madla magnetická leský chrom / bílá /550 mm Popis Objednací kód Cena [Kč] LESKLÝ CHROM - DÉLK 450 MM O12ISN LESKLÝ CHROM - DÉLK 550 MM O12ISN ÍLÁ - DÉLK 450 MM O12ISN ÍLÁ - DÉLK 550 MM O12ISN Madlo je vhodné použít pro tělesa ISN MELODY: tria, Club Edge, Collom, Collom Double, Collom Double Horizontal, Collom Light, Collom Mirror, F10 H, F20 H, F10 V, Mapia Light, Mapia Light Plus, Mapia Plus, Mapia Plus Double, Octava, Octava Double, Quadrat, Quadrat Plus, Solar, Variant, Vital. Při objednávce madla vždy nutno zohlednit rozměry tělesa. Minimální délka tělesa pro uchycení madla je 440 mm.

65 Designové termostatické sady Termostatický set úhlový triaxiální (ze setu pravého, přehozením přechodky změníme set na levý) bílá chrom nerez Sada č. 1 / bílá / Obj. kód: O19UC-01 Připojení na měděné trubky Ø 15 mm Termostatická hlavice, povrchová úprava bílá Set úhlový termostatický ventil a šroubení, povrch. úprava bílá Svorné šroubení pro měděné trubky, povrchová úprava chrom Sada č. 2 / bílá / Obj. kód: O19U-02 Připojení na l/pe-, l/pert trubky Ø 16 2 mm Termostatická hlavice, povrchová úprava bílá Set úhlový termostatický ventil a šroubení, povrch. úprava bílá Svorné šroubení pro l/pe-, l/pert, povrchová úprava chrom Kč/sada Kč/sada Kč/sada Sada č. 3 / chrom / Obj. kód: O19CUC-03 Připojení na měděné trubky Ø 15 mm Termostatická hlavice, povrchová úprava chrom Set úhlový termostatický ventil a šroubení, povrchová úprava chrom Svorné šroubení pro měděné trubky, povrchová úprava chrom Sada č. 4 / chrom / Obj. kód: O19CU-04 Připojení na l/pe-, l/pert trubky Ø 16 2 mm Termostatická hlavice, povrchová úprava chrom Set úhlový termostatický ventil a šroubení, povrch. úprava chrom Svorné šroubení pro l/pe-, l/pert, povrchová úprava chrom Sada č. 5 / nerez / Obj. kód: O19NUC-05 Připojení na měděné trubky Ø 15 mm Termostatická hlavice, povrchová úprava nerez Set úhlový termostatický ventil a šroubení, povrch. úprava nerez Svorné šroubení pro měděné trubky, povrchová úprava nerez Sada č. 6 / nerez / Obj. kód: O19NU-06 Připojení na l/pe-, l/pert trubky Ø 16 2 mm Termostatická hlavice, povrchová úprava nerez Set úhlový termostatický ventil a šroubení, povrch. úprava nerez Svorné šroubení pro l/pe-, l/pert, povrchová úprava nerez Termostatický set přímý bílá chrom nerez Sada č. 7 / bílá / Obj. kód: O19PC-07 Připojení na měděné trubky Ø 15 mm Termostatická hlavice, povrchová úprava bílá Set přímý termostatický ventil a šroubení, povrchová úprava bílá Svorné šroubení pro měděné trubky, povrchová úprava chrom Sada č. 8 / bílá / Obj. kód: O19P-08 Připojení na l/pe-, l/pert trubky Ø 16 2 mm Termostatická hlavice, povrchová úprava bílá Set přímý termostatický ventil a šroubení, povrchová úprava bílá Svorné šroubení pro l/pe-, l/pert, povrchová úprava chrom Kč/sada Kč/sada Kč/sada Sada č. 9 / chrom / Obj. kód: O19CPC-09 Připojení na měděné trubky Ø 15 mm Termostatická hlavice, povrchová úprava chrom Set přímý termostatický ventil a šroubení, povrchová úprava chrom Svorné šroubení pro měděné trubky, povrchová úprava chrom Sada č. 10 / chrom / Obj. kód: O19CP-10 Připojení na l/pe-, l/pert trubky Ø 16 2 mm Termostatická hlavice, povrchová úprava chrom Set přímý termostatický ventil a šroubení, povrchová úprava chrom Svorné šroubení pro l/pe-, l/pert, povrchová úprava chrom Sada č. 11 / nerez / Obj. kód: O19NPC-11 Připojení na měděné trubky Ø 15 mm Termostatická hlavice, povrchová úprava nerez Set přímý termostatický ventil a šroubení, povrchová úprava nerez Svorné šroubení pro měděné trubky, povrchová úprava nerez Sada č. 12 / nerez / Obj. kód: O19NP-12 Připojení na l/pe-, l/pert trubky Ø 16 2 mm Termostatická hlavice, povrchová úprava nerez Set přímý termostatický ventil a šroubení, povrchová úprava nerez Svorné šroubení pro l/pe-, l/pert, povrchová úprava nerez Chromovaná tělesa Termostatický set rohový bílá chrom nerez Kč/sada Kč/sada Kč/sada Sada č. 15 / chrom / Obj. kód: O19CRC-15 Připojení na měděné trubky Ø 15 mm Termostatická hlavice, povrchová úprava chrom Set rohový termostatický ventil a šroubení, povrch. úprava chrom Svorné šroubení pro měděné trubky, povrchová úprava chrom 63 Sada č. 16 / chrom / Obj. kód: O19CR-16 Připojení na l/pe-, l/pert trubky Ø 16 2 mm Termostatická hlavice, povrchová úprava chrom Set úhlový termostatický ventil a šroubení, povrch. úprava chrom Svorné šroubení pro l/pe-, l/pert, povrchová úprava chrom Sada č. 13 / bílá / Obj. kód: O19RC-13 Připojení na měděné trubky Ø 15 mm Termostatická hlavice, povrchová úprava bílá Set úhlový termostatický ventil a šroubení, povrch. úprava bílá Svorné šroubení pro měděné trubky, povrchová úprava chrom Sada č. 17 / nerez / Obj. kód: O19NRC-17 Připojení na měděné trubky Ø 15 mm Termostatická hlavice, povrchová úprava nerez Set rohový termostatický ventil a šroubení, povrch. úprava nerez Svorné šroubení pro měděné trubky, povrchová úprava nerez Sada č. 14 / bílá / Obj. kód: O19R-14 Připojení na l/pe-, l/pert trubky Ø 16 2 mm Termostatická hlavice, povrchová úprava bílá Set rohový termostatický ventil a šroubení, povrchová úprava bílá Svorné šroubení pro l/pe-, l/pert, povrchová úprava chrom Sada č. 18 / nerez / Obj. kód: O19NR-18 Připojení na l/pe-, l/pert trubky Ø 16 2 mm Termostatická hlavice, povrchová úprava nerez Set rohový termostatický ventil a šroubení, povrch. úprava nerez Svorné šroubení pro l/pe-, l/pert, povrchová úprava nerez

66 Termostatický set rohový - středový bílá chrom nerez Sada č. 19 / bílá / Obj. kód: O19WC-19 Připojení na měděné trubky Ø 15 mm Termostatická hlavice, povrchová úprava bílá Rohový středový term. ventil a šroubení, povrch. úprava bílá Svorné šroubení pro měděné trubky, povrchová úprava chrom Sada č. 20 / bílá / Obj. kód: O19W-20 Připojení na l/pe-, l/pert trubky Ø 16 2 mm Termostatická hlavice, povrchová úprava bílá Rohový středový term. ventil a šroubení, povrch. úprava bílá Svorné šroubení pro l/pe-, l/pert, povrchová úprava chrom Kč/sada Kč/sada Kč/sada Sada č. 21 / chrom / Obj. kód: O19CWC-21 Připojení na měděné trubky Ø 15 mm Termostatická hlavice, povrchová úprava chrom Rohový středový term. ventil a šroubení, povrch. úprava chrom Svorné šroubení pro měděné trubky, povrchová úprava chrom Sada č. 22 / chrom /Obj. kód: O19CW-22 Připojení na l/pe-, l/pert trubky Ø 16 2 mm Termostatická hlavice, povrchová úprava chrom Rohový středový term. ventil a šroubení, povrch. úprava chrom Svorné šroubení pro l/pe-, l/pert, povrchová úprava chrom Sada č. 23 / nerez / Obj. kód: O19NWC-23 Připojení na měděné trubky Ø 15 mm Termostatická hlavice, povrchová úprava nerez Rohový středový term. ventil a šroubení, povrch. úprava nerez Svorné šroubení pro měděné trubky, povrchová úprava nerez Sada č. 24 / nerez / Obj. kód: O19NW-24 Připojení na l/pe-, l/pert trubky Ø 16 2 mm Termostatická hlavice, povrchová úprava nerez Rohový středový term. ventil a šroubení, povrch. úprava nerez Svorné šroubení pro l/pe-, l/pert, povrchová úprava nerez Chromovaná tělesa 64 Termostatický set přímý - středový bílá chrom nerez Sada č. 25 / bílá / Obj. kód: O19FC-25 Připojení na měděné trubky Ø 15 mm Termostatická hlavice, povrchová úprava bílá Přímý středový term. ventil a šroubení, povrch. úprava bílá Svorné šroubení pro měděné trubky, povrchová úprava chrom Sada č. 26 / bílá / Obj. kód: O19F-26 Připojení na l/pe-, l/pert trubky Ø 16 2 mm Termostatická hlavice, povrchová úprava bílá Přímý středový term. ventil a šroubení, povrch. úprava bílá Svorné šroubení pro l/pe-, l/pert, povrchová úprava chrom Kč/sada Kč/sada Kč/sada Sada č. 27 / chrom / Obj. kód: O19CFC-27 Připojení na měděné trubky Ø 15 mm Termostatická hlavice, povrchová úprava chrom Přímý středový term. ventil a šroubení, povrchová úprava chrom Svorné šroubení pro měděné trubky, povrchová úprava chrom Sada č. 28 / chrom / Obj. kód: O19CF-28 Připojení na l/pe-, l/pert trubky Ø 16 2 mm Termostatická hlavice, povrchová úprava chrom Přímý středový term. ventil a šroubení, povrch. úprava chrom Svorné šroubení pro l/pe-, l/pert, povrchová úprava chrom Sada č. 29 / nerez / Obj. kód: O19NFC-29 Připojení na měděné trubky Ø 15 mm Termostatická hlavice, povrchová úprava nerez Přímý středový term. ventil a šroubení, povrch. úprava nerez Svorné šroubení pro měděné trubky, povrchová úprava nerez Sada č. 30 / nerez / Obj. kód: O19NF-30 Připojení na l/pe-, l/pert trubky Ø 16 2 mm Termostatická hlavice, povrchová úprava nerez Přímý středový term. ventil a šroubení, povrch. úprava nerez Svorné šroubení pro l/pe-, l/pert, povrchová úprava nerez Kompaktní rohový termostatický ventil s možností kombinovaného zapojení bílá chrom Kč/sada* Kč/sada* *Poznámka: Pro uchycení těles Swing, Swingo a Miro nutno k sadám navíc doobjednat speciální montážní sadu O11K62R65Z2R za 165 Kč/sada. Sada č. 41 / bílá / Obj. kód: O19WC-41 Připojení na měděné trubky ø 15 mm Termostatická hlavice, povrchová úprava - bílá Rohový term. ventil a šroubení, povrchová úprava - bílá Svorné šroubení pro měděné trubky, povrchová úprava - chrom Sada č. 42 / bílá / Obj. kód: O19W-42 Připojení na l/pe-, l/pert trubky ø 16 2 mm Termostatická hlavice, povrchová úprava - bílá Rohový term. ventil a šroubení, povrchová úprava - bílá Svorné šroubení pro l/pe- a l/pert, povrchová úprava - chrom Sada č. 43 / chrom / Obj. kód: O19CWC-43 Připojení na měděné trubky ø 15 mm Termostatická hlavice, povrchová úprava - chrom Rohový term. ventil a šroubení, povrchová úprava - chrom Svorné šroubení pro měděné trubky, povrchová úprava - chrom Sada č. 44 / chrom / Obj. kód: O19CW-44 Připojení na l/pe-, l/pert trubky ø 16 2 mm Termostatická hlavice, povrchová úprava - chrom Rohový term. ventil a šroubení, povrchová úprava - chrom Svorné šroubení pro l/pe- a l/pert, povrchová úprava - chrom

67 Topná tyč pro kompaktní rohový termostatický ventil s možností kombinovaného zapojení k sadám W Obj. kód: Kč 300 W Obj. kód: Kč 600 W Obj. kód: Kč Krytí IP 55 Rohový termostatický ventil pro jednobodové připojení s 20 cm distribuční tyčí Sada č. 45 / bílá / Obj. kód: O19WC-45 Připojení na měděné trubky ø 15 mm Termostatická hlavice, povrchová úprava - bílá Rohový term. ventil a šroubení, povrchová úprava - bílá Svorné šroubení pro měděné trubky, povrchová úprava - chrom Distribuční tyč - 20 cm, měď Sada č. 46 / bílá / Obj. kód: O19W-46 Připojení na l/pe- a l/pert trubky ø 16 2 mm Termostatická hlavice, povrchová úprava - bílá Rohový term. ventil a šroubení, povrchová úprava - bílá Svorné šroubení pro l/pe- a l/pert, povrchová úprava chrom Distribuční tyč - 20 cm, měď bílá chrom Kč/sada Kč/sada Sada č. 47 / chrom / Obj. kód: O19CWC-47 Připojení na měděné trubky ø 15 mm Termostatická hlavice, povrchová úprava - chrom Rohový term. ventil a šroubení, povrchová úprava - chrom Svorné šroubení pro měděné trubky, povrchová úprava - chrom Distribuční tyč - 20 cm, měď Sada č. 48 / chrom / Obj. kód: O19CW-48 Připojení na l/pe- a l/pert trubky ø 16 2 mm Termostatická hlavice, povrchová úprava - chrom Rohový středový term. ventil a šroubení, povrchová úprava - chrom Svorné šroubení pro l/pe- a l/pert, povrchová úprava - chrom Distribuční tyč - 20 cm, měď Chromovaná tělesa 65 Univerzální středový termostatický ventil bílá chrom bílá Kč/sada chrom Kč/sada >45 Sada č. 31 / bílá / Obj. kód: O19UC-31 Připojení na měděné trubky Ø 15 mm Termostatická hlavice, povrchová úprava - bílá Univerzální středový term. ventil, povrch. úprava krytky - bílá Svorné šroubení pro měděné trubky, povrchová úprava - chrom Sada č. 32 / bílá / Obj. kód: O19U-32 Připojení na l/pe-, l/pert trubky Ø 16 2 mm Termostatická hlavice, povrchová úprava - bílá Univerzální středový term. ventil, povrch. úprava krytky - bílá Svorné šroubení pro l/pe-, l/pert, povrchová úprava - chrom Sada č. 33 / chrom /Obj. kód: O19CUC-33 Připojení na měděné trubky Ø 15 mm Termostatická hlavice, povrchová úprava - chrom Univerzální středový term. ventil, povrch. úprava krytky - chrom Svorné šroubení pro měděné trubky, povrchová úprava - chrom Sada č. 34 / chrom / Obj. kód: O19CU-34 Připojení na l/pe-, l/pert trubky Ø 16 2 mm Termostatická hlavice, povrchová úprava - chrom Univerzální středový term. ventil, povrch. úprava krytky - chrom Svorné šroubení pro l/pe-, l/pert, povrchová úprava - chrom

68 Chromovaná tělesa Možnosti připojení Možnosti připojení do centrální otopné soustavy (sady 1-30 a 41-48) 66 Možnosti připojení univerzálního středového ventilu (sady 31-34)

69 Dostupné y pro kombinované vytápění Možnosti připojení do centrální otopné soustavy v kombinaci s topnou tyčí Topná tyč Z Regulátor Mini Regulátor Forte Regulátor Y=20 mm =135 mm Y=60 mm =135 mm Y=210 mm =150 mm Y=50 mm =135 mm Zapojení tělesa s termostatickým setem úhlovým - triaxiálním Možno použít sady č. 1-6** Zapojení tělesa s termostatickým setem přímým Možno použít sady č. 7-12** Zapojení tělesa se středovým ventilem (přímý/rohový) Možno použít sady č , 25-30, 41-44, 31-34** Možno použít sady č , 41-44, 31-34** Chromovaná tělesa 67 Zapojení tělesa s termostatickým setem rohovým Možno použít sady č ** Zapojení tělesa s termostatickým ventilem pro jednobodové připojení Možno použít sady č ** *Vybraný typ u, **Popis sad viz. strana 63.

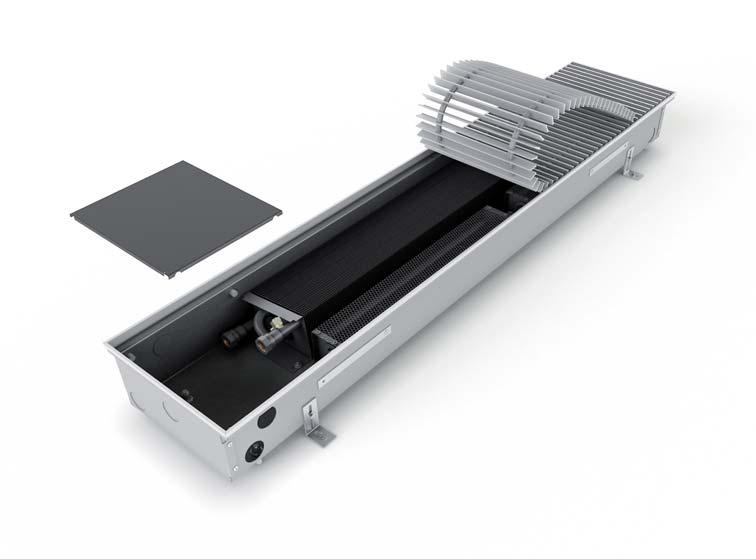

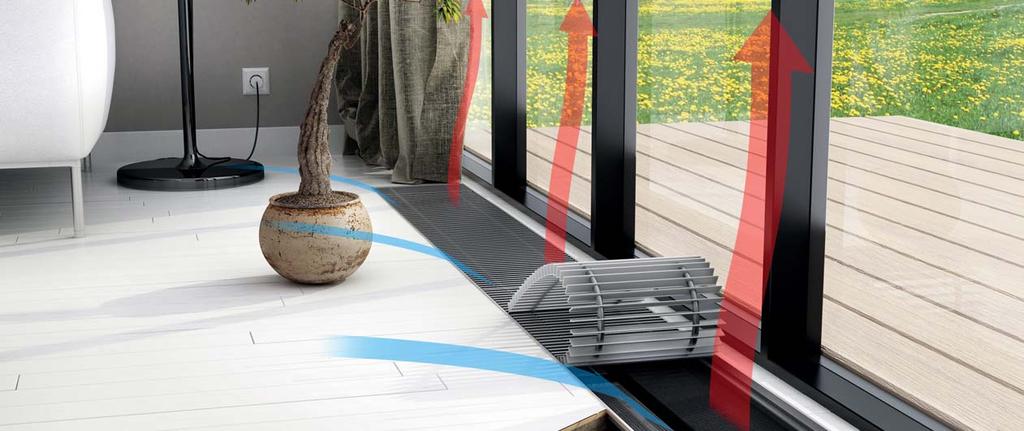

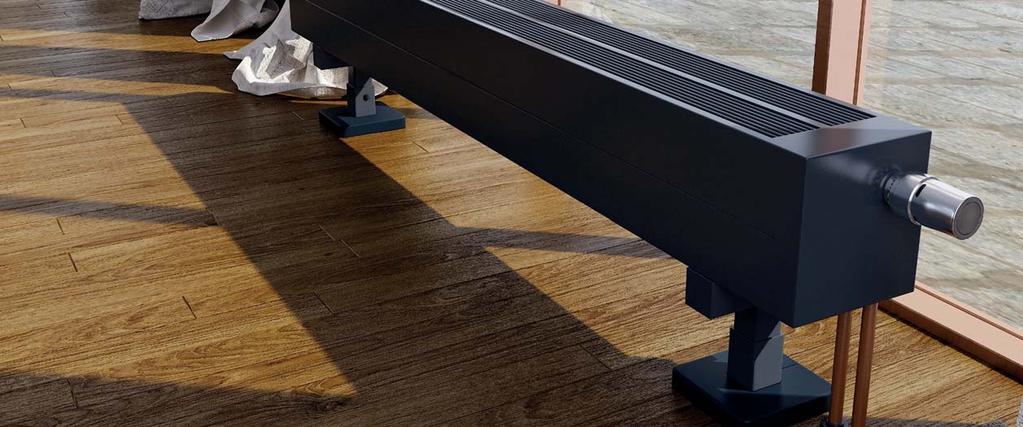

70 Termo nová generace podlahových konvektorů posouvá možnosti vytápění Podlahové konvektory TERMO jsou ideální výrobky pro moderní stavební celky, nízkoenergetické a pasivní domy a pro "Green Energy projekty. Nová řada je konstruována výhradně pro bezpečné napětí 24 V DC. Podlahové konvektory TERMO s inteligentní regulací zaručují komfort vytápění. Termostat vyhodnocuje aktuální teplotu v místnosti a plynule ovládá otáčky ventilátorů v podlahových konvektorech, a také řídí průtok otopného média. Integrovaný algoritmus optimalizuje provoz topného tělesa, a tak zaručuje minimalizaci tepelných ztrát a hospodárné vytápění. Základní výbava konvektoru Chromovaná tělesa designová mřížka, příčná nebo lineární, hliník, dřevo, nerez 2. lamelový výměník l-cu, připojení 2xG1/2", s odvzdušňovacím ventilem, černý nástřik 3. kryt připojení otopného média 4. stavěcí vyrovnávací šrouby 5. obvodová lišta z eloxovaného hliníku 6. otvory pro připojení teplovodní soustavy 7. stavěcí a fixační nohy 8. kotevní plechy do betonu 9. pozinkovaná ocelová vana s černým vnitřním nástřikem práškovou barvou (nerezová vana na objednávku) 10. tangenciální ventilátor 24 V DC EC s plynulou regulací otáček 11. otvor pro připojení elektrické kabeláže Dále v balení Montážní návod manuál pro postup prací při montáži a uživatelský manuál Schéma elektrické schéma zapojení podlahových konvektorů Montážní deska krycí a rozpěrná dřevotřísková deska pro snadnou montáž Obal přepravní obal pro ochranu proti poškození při dopravě a manipulaci Cena od Kč 68 Proč podlahové konvektory TERMO? Široká nabídka typů a rozměrů Tichý provoz Použití v nízkoteplotních systémech a systémech s tepelnými čerpadly Maximální pokrytí tepelného výměníku rotory ventilátorů Velmi nízké provozní napětí Snadná implementace do MS systémů Plynulá regulace podlahových konvektorů s ventilátorem Nízká spotřeba elektrické energie Mřížka tvoří finální vzhled, neviditelné vnitřní komponenty Více informací v technickém katalogu TERMO. Katalog ke stažení: MELODY Podlahové konvekt ory

71 EC technologie Technický pokrok ovlivňuje všechny obory lidské činnosti a umožňuje plnit požadavky na nízké energetické nároky zařízení a jejich bezpečnost. Pro podlahové konvektory jsou jedním z nejdůležitějších prvků moderní ventilátory na napětí 24 V DC s elektronicky komutovanými (EC) motory. Vlastnosti 24 V DC EC bezpečné stejnosměrné napětí 24 V DC výrazně nízká spotřeba energie počítaná v jednotkách wattů komfortní plynulá regulace otáček pomocí napětí V DC plynulý rozběh s pulzem pro rozběh motoru při nízkých otáčkách ochranná funkce při zastavení rotoru vnějším vlivem synchronizace otáček ventilátorů vysoká životnost motoru s elektronickým řízením jednoduchá implementace do složitých řídících systémů Ventilátory v konvektorech New Practic svými oběžnými koly pokrývají celou délku výměníku. I při nízkých otáčkách dosahují optimálních výkonů a mají tichý provoz. Digitální termostat podsvícený LCD displej plynule řízené ventilátory topení (auto/manuální) týdenní program, 8 časových bloků/den manuální nebo automatické přepínání otáček druhy provozu: Komfort, Útlum a Ochranný režim Volitelné dálkové ovládání oddělené čidlo teploty čidlo teploty otopného media Cena od Kč Spínaný zdroj převádí napětí sítě 230 V C na bezpečné napětí 24 V DC instalace na DIN lištu Cena od 893 Kč Regulace Manuální termostat rozsah teplot 10 až 30 C provozní napětí 24 V DC nebo 230 V C stupeň krytí IP30 Cena 279 Kč Termoelektrický pohon řídí průtok vody tepelným výměníkem funkce ON/OFF napájení 24 V DC připojení na termostatický ventil na vstupu otopného media do výměníku závit M30 1,5 mm Cena od 732 Kč Mřížky výběr z velkého množství typů mřížek Chromovaná tělesa Hliníková NTUR rolovací/lineární Hliníková RONZ rolovací/lineární Hliníková ČERNÁ rolovací/lineární Dřevěná UK natur rolovací/mořená Dřevěná DU natur rolovací/mořená Nerezezová rolovací 69 MELODY Podlahové konvekt ory

72 NOVINK Ecolite konvektory s lamelovým m výměníkem Konvektory s lamelovým výměníkem jsou moderní topné prvky používané pro vytápění kancelářských a prodejních prostor, autosalónů, hotelů a dalších veřejných staveb. Vhodné jsou především tam, kde je nutné tepelně odstínit velké prosklené plochy, např. francouzská okna, výlohy a stěny vystavené působení chladného vzduchu. Malý vodní obsah je předpokladem dobré regulovatelnosti umožňující rychlý zátop. Vyrábí se ve dvou provedeních - s přirozenou konvekcí a nově také s nucenou konvekcí pomocí ventilátorů. Oba typy jsou dostupné v mnoha konstrukčních provedeních. Konvektory jsou dodávány ve dvou základních tvarových liniích klasicky hranaté a zaoblené. Zaoblené byly navrženy speciálně pro potřeby veřejných zařízení (školy, školky, zdravotnické objekty) a vyhovují vyšším požadavkům na bezpečnost provozu. Tvar konstrukce slouží jako prevence před úrazy pádem. Konvektory ECOLITE mají nízkou povrchovou teplotu pláště a jednoduchou hladkou stěnu bez přebytečných spojů pro snadnou údržbu. Chromovaná tělesa 70 Základní specifikace Materiál kryt z ocelového plechu, opatřeného vypalovacím práškovým epoxy-polyesterovým lakem Výměník lamelový l-cu závit vnitřní 2xG1/2" Zkušební přetlak 1,3 MPa (13 bar) Max. provozní přetlak 1,0 MPa (10 bar) Max. provozní teplota 110 C Cena od Kč y Nástěnný konvektor Sání zepředu - výdech nahoru Samostojný konvektor Masivní stojánky typ (S) Zaoblené hrany a rohy Sání zespod - výdech nahoru Samostojný konvektor s ventilátorem Masivní stojánky typ (S) Sněhově bílá RL 9016 [01] Vzorník barev str. 61 S výjimkou povrchové úpravy chrom a nerez Více informací v technickém katalogu ECOLITE. Katalog ke stažení: Samostojný konvektor Kvádrové stojánky typ (K) Sání zespod - výdech nahoru Nástěnný konvektor Radiátor s potiskem Zaoblené hrany a rohy Sání zespod - výdech nahoru ECOLITE Konvektory s lamelovým výměníkem

73 Exact lamelové radiátory a sálavé konvektory Sálavé konvektory a lamelové radiátory řady ECT vyrobené z masivních ocelových profilů 70x11 mm dnes patří v zemích s požadavky na vysoký tepelný výkon k tradičním a osvědčeným topným tělesům. Jejich hlavní topnou složku tvoří sálavé teplo. Sálavé konvektory jsou opatřeny přídavnou konvekční plochou, proto i při své nízké výšce a decentním vzhledu zaručují vysoké tepelné výkony. Skvěle se hodí do místností, ve kterých by jiný typ radiátoru narušil jejich světlost. Představují ideální řešení např. pro haly a zimní zahrady s velkými okny. Lamelové radiátory jsou topné stěny v horizontálním nebo vertikálním provedení s možností uchycení na zeď či podlahu. Skládají se z jedné nebo ze dvou topných desek s hladkým a lehce udržovatelným povrchem. Preferovány jsou zejména v prostorech se zvýšenými hygienickými nároky na bezprašnost (splnění tzv. antialergických parametrů). Základní specifikace Materiál ocelové uzavřené obdélníkové profily mm závit vnitřní 4 G1/2" - standard, jinak dle způsobu připojení Max. provozní přetlak - sálavé konvektory 0,6 MPa (6 bar) nebo na objednávku 1,0 MPa (10 bar) Max. provozní přetlak - lamelové radiátory 0,5 MPa (5 bar) nebo na objednávku 1,0 MPa (10 bar) Max. provozní teplota 110 C Cena od Kč / konvektory Cena od Kč / lamelové radiátory Vzorník barev str. 61 S výjimkou povrchové úpravy chrom a nerez Více informací v technickém katalogu ECT. Katalog ke stažení: y Lamelové radiátory H - horizontální Lamelové radiátory V - vertikální Sálavé konvektory Chromovaná tělesa 71 Sálavý konvektor ECT Černá RL 9005 [19] ECT Lamelové radiátory a sálavé konvektory

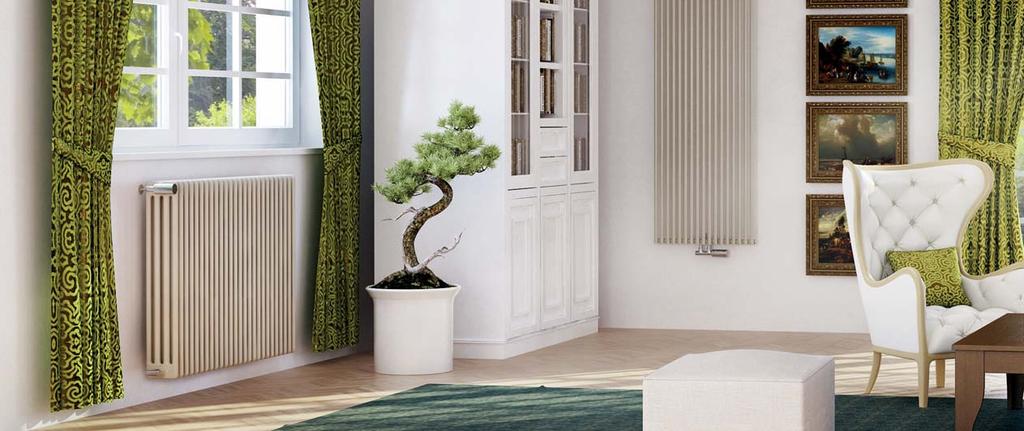

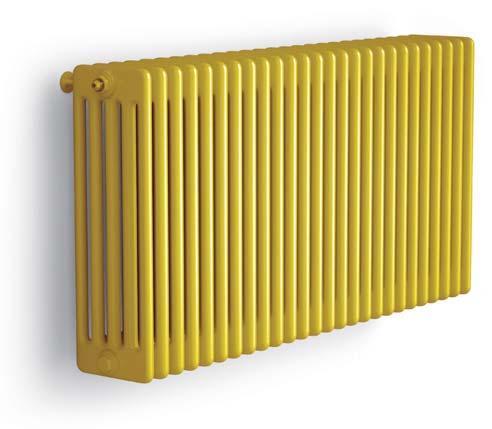

74 tol ocelová článková tělesa Článkové radiátory TOL se vyznačují vzhledem klasických litinových radiátorů. Jsou však vyráběny z ocelových článků, proto disponují nižší hmotností. Jejich elegantní a oblý tvar výrazně zvyšuje bezpečnost, pro kterou jsou často instalovány ve školách a dalších veřejných budovách. Mají optimální cirkulaci topného média s velkou účinností přenosu tepla. Jsou vhodé pro provoz v nízkoteplotních systémech. Základní specifikace Materiál trubky průměr 25 mm, tloušťka 1,25 mm závit vnitřní G1/2" (na objednávku G3/4", nebo G1") Zkušební přetlak 1,3 MPa (13 bar) Max. provozní přetlak 1,0 MPa (10 bar) Max. provozní teplota 95 C TOL - RL 1004 Vzorník barev str. 61 S výjimkou povrchové úpravy chrom a nerez Více informací v technickém katalogu TOL. y Katalog ke stažení: Chromovaná tělesa C2 Cena od: 339 Kč / čl. C3 Cena od: 365 Kč / čl. C4 Cena od: 419 Kč / čl. C5 Cena od: 515 Kč / čl. C6 Cena od: 515 Kč / čl. 72 TOL Slonová kost RL 9001 [04] TOL Článkové radiátory

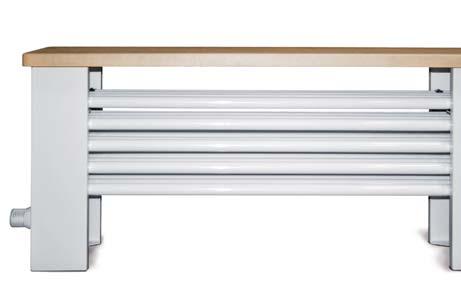

75 Otopná lavice TOL - Sněhově bílá RL 9016 [01] TOL- otopná lavice - Sněhově bílá RL 9016 [01] Cena od Kč Možnosti uchycení Uchycení na zeď L < 1 m 3 ks L > 1 m 4 ks Uchycení na zem L < 1 m 2 ks L > 1 m 3 ks Plastové krytky jsou dodávány pouze v těchto barvách: RL 9016, RL 9006, RL 7024, RL 9005 lternativní uchycení pro různé typy stěn konzola výška tělesa Počet konzol počet článků / počet konzol GT / / /4 GT+GTP / / /5 Chromovaná tělesa 73 TOL Obloha S11 [70] TOL Článkové radiátory

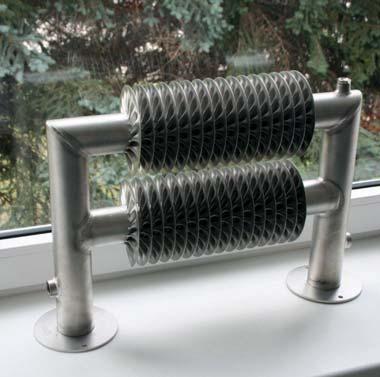

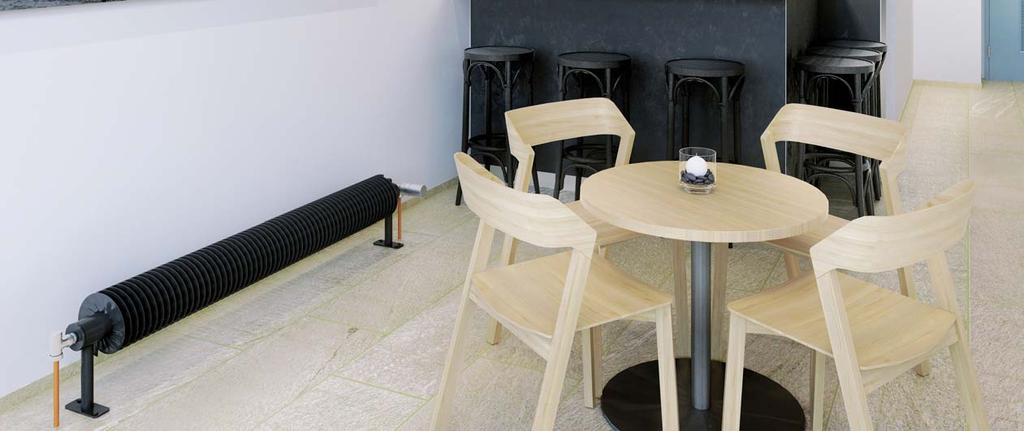

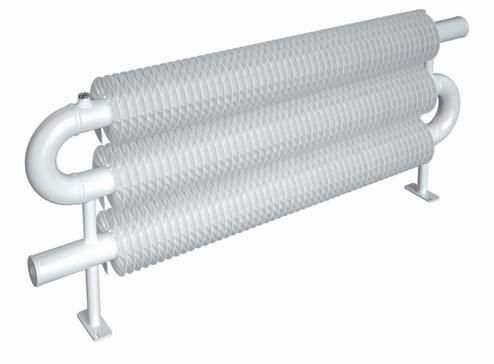

76 Spiral radiátory z žebrových trubek Designéři celého světa znovuobjevili retro radiátory SPIRL, které se vracejí do doby průmyslového rozkvětu, kdy jejich předchůdci zahřívaly velké výrobní haly. Dnes navíc nacházejí uplatnění v nové bytové i administrativní výstavbě, v hotelích a restauracích, v technických i hospodářských budovách. Mimo designu je jejich nesporným benefitem dlouhá životnost, vysoký výkon, typová i rozměrová variabilita a nízká cena. Industriální styl je jednoduše IN! Základní specifikace Materiál ocel. trubky s návinem z ocelových pásů Průměry mm, 57 2,5 137 mm, 76 2,5 156 mm závit vnitřní 2xG1/2" Zkušební přetlak 1,3 MPa (13 bar) Max. provozní přetlak 1,0 MPa (10 bar) Max. provozní teplota 120 C Cena od Kč SPIRL Sněhově bílá RL 9016 [01] Vzorník barev str. 61 S výjimkou povrchové úpravy chrom a nerez Více informací v technickém katalogu SPIRL. Katalog ke stažení: Chromovaná tělesa y Horizontální provedení R1 samostojný RT2 na zeď RT3 na zem RO2 na zem RO3 na zeď Vertikální provedení R1 RO2 RO3 74 SPIRL Černá RL 9005 [19] SPIRL Žebrové radiátory

77 Horizontální provedení varianta nerez Vertikální provedení Spiral - povrchová úprava žárové pozinkování Chromovaná tělesa 75 SPIRL Měď S03 [72] SPIRL Žebrové radiátory

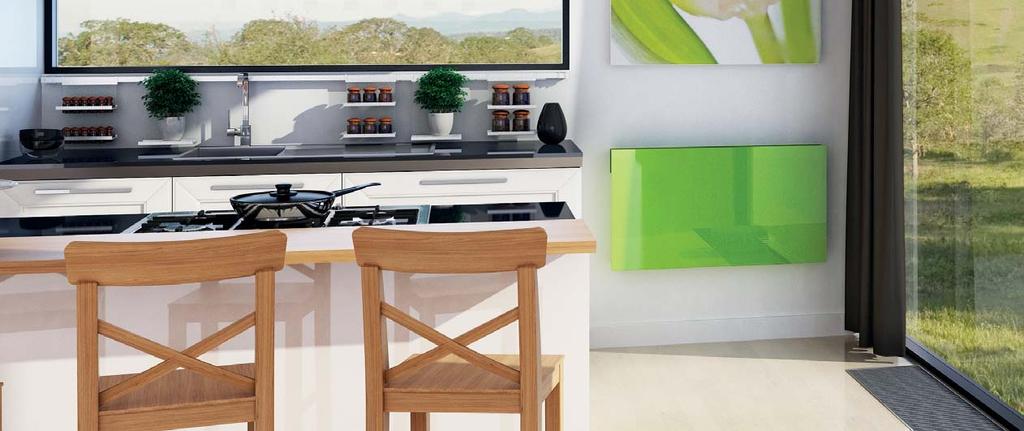

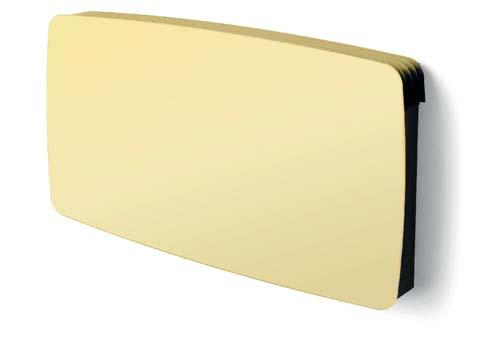

78 Joy skleněné radiátory Produktová řada JOY má svůj osobitý styl a je určena pro všechny, kteří chtějí změnit vzhled svého interiéru. Vyznačuje se vysokou mírou bezpečnosti. Teplota krytu radiátoru nepřekročí hodnotu 43 C. Všechny skleněné části jsou vyrobeny z bezpečnostního kaleného skla. Radiátory JOY v porovnání s klasickými radiátory pracují s velmi malým objemem vody. Jejich tepelné výměníky zaručují efektivní využití energie a rychlý zátop i při nízké teplotě vody v otopném systému (45 50 C). JOY lze také připojit do stávající otopné soustavy s vyšší teplotou vody. Tyto radiátory udržují zdravé a čisté prostředí v místnosti. JOY Wall R - Vanilla Základní specifikace Materiál bezpečnostní kalené sklo, tl. 10/6 mm Výměník lamelový l-cu závit vnitřní 2xG1/2" Zkušební přetlak 3,0 MPa (30 bar) Max. provozní přetlak 1,0 MPa (10 bar) Max. provozní teplota 95 C JOY Wall - Noční obloha Cena od Kč Chromovaná tělesa arvy skla chladný led vanilková červená chilli trávově zelená ocelově šedá noční obloha Výměníky 6řadý 4řadý 2řadý JOY ath R - Chladný led Více informací v technickém katalogu JOY. 76 Katalog ke stažení: Joy Wall - Trávově zelená JOY Skleněné radiátory
