1 VYTÁPĚNÍ, KTERÉ MÁ STYL Designové otopné těleso Techno

2 Designové otopné těleso Techno Otopné těleso BITHERM TECHNO je představitelem úspěšného spojení technického, estetického, funkčního a užitného pojetí otopných těles se značným důrazem na individuální projev v interiéru. Skladba vertikálních hliníkových lamel vzájemně spojených v příčné ose měděnou teplovodní trubkovnicí je doplněna výraznou dekorativní maskou. Otopné těleso lze doplnit závěsnými a úchytnými prvky s ukotvením do mezilehlých spár teplosměnných lamel, popřípadě do otvorů dekorační masky. Tím se otopné těleso stává užitným a estetickým prvkem v koupelnách, prostorách bazénů, lázních, fitness centrech, apod. Otopné těleso je v provedení VK se spodním středovým připojením a umožňuje provoz v systému ústředního vytápění nebo kombinovaném provozu s elektrickým vytápěním. Těleso je dodáváno s povrchovou úpravou v barvách RAL s kombinací kovové masky v transparentním laku. S otopným tělesem je dodávána sada nástěnných úchytů. Zvláštním příslušenstvím je sada doplňků pro zavěšování a sušení ručníků a osušek, elektrické topné těleso, termostatická hlavice. Technické údaje: základní rozměry 675 Výška provedení mm provedení mm provedení mm Délka 675 mm Hloubka 97 mm Připojení spodní středové Připojovací rozteč mm Připojovací závit 2 x G 1/2" vnitřní Nejvyšší přípustný tlak 2,5 MPa Zkušební tlak 5 MPa Nejvyšší přípustná provozní teplota 110 C Barevný odstín vzorník RAL a vzorník akrylát kovová maska v transparentním laku Tepelný výkon při T = K (75/65/20 C) provedení 1 provedení 2 provedení 3 Konstrukční provedení Přednastavení průtoku Konstrukční materiál: teplosměnné lamely teplovodní jádro 1 8 W W W ventil kompakt 6 stupňů hliník + kartáčovaná nerezová maska měď detail kotvení a připojení G 1/2" Výrobce designových otopných těles EN 442 ELVL s.r.o. Průmyslová Sezimovo Ústí tel./fax: info@bitherm.cz

3 VYTÁPĚNÍ, KTERÉ MÁ STYL Designové otopné těleso Elegant

4 Designové otopné těleso Elegant Otopné těleso BITHERM ELEGANT povyšuje základní řadu interiérových těles do elegantnější dimenze s estetickou úpravou tvořenou třemi výdechovými drážkami v horní části tělesa. Užitné doplňky lze libovolně a snadno ukotvit úchytnými prvky do mezilehlých spár teplosměnných lamel. Otopné těleso tak nachází dekorativní, funkční i praktické uplatnění v interiérech reprezentačních a obytných prostor, koupelnách, bazénech, lázních, fitness centrech, apod. Otopné těleso je v provedení VK se spodním středovým připojením a umožňuje provoz v systému ústředního vytápění nebo kombinovaném provozu s elektrickým vytápěním. Těleso je dodáváno s povrchovou úpravou transparentního laku s výrazem barvy kovu nebo v barvách RAL na přání zákazníka. S otopným tělesem je dodávána sada nástěnných úchytů. Zvláštním příslušenstvím je sada podlahových konzol pro upevnění tělesa do prostoru, sada doplňků pro zavěšování a sušení ručníků a osušek, termostatická hlavice. Technické údaje: základní rozměry Výška mm Délka mm (po 100 mm) Hloubka 70 mm Připojení spodní středové Připojovací rozteč mm Připojovací závit 2 x G 1/2" vnitřní Nejvyšší přípustný tlak 2,5 MPa Zkušební tlak 5 MPa Nejvyšší přípustná provozní teplota 110 C G 1/2" Barevný odstín transparentní lak, vzorník RAL vzorník akrylát Úhel ohybu na 1 díl max 6 Poloměr kruhového tvaru min 370 mm Hmotnost modulu 1m 2 36,7 kg Obsah vody modulu 1m 2 1,2 l Tepelný výkon modulu 1m 2 při T = K (75/65/20 C) 10 W Konstrukční provedení ventil kompakt Přednastavení průtoku 6 stupňů Konstrukční materiál : teplosměnné lamely hliník teplovodní jádro měď detail kotvení a připojení 100 min způsob sejmutí horní krytky: 1 stiskem uvolnit 2 vyklopit 2 1 Výrobce designových otopných těles EN 442 ELVL s.r.o. Průmyslová Sezimovo Ústí tel./fax: info@bitherm.cz

5 VYTÁPĚNÍ, KTERÉ MÁ STYL Designové otopné těleso Harmony

6 Designové otopné těleso Harmony Otopné těleso BITHERM HARMONY je představitelem dekoračních interiérových otopných těles s designérsky zpracovanou skladbou vertikálně sestavených hliníkových lamel, kterými příčně proniká měděná teplovodní trubkovnice. Otopné těleso tak nachází dekorativní, funkční i praktické uplatnění v interiérech koupelen, obytných prostor ale i v reprezentačních společenských stavbách, kde lze otopné těleso využít k optickému oddělení prostor, apod. Otopné těleso je v provedení VK se spodním středovým připojením a umožňuje provoz v systému ústředního vytápění nebo kombinovaném provozu s elektrickým vytápěním. Těleso je dodáváno s povrchovou úpravou transparentního laku, na přání lze dodat v barvách RAL nebo akrylát. S otopným tělesem je dodávána sada nástěnných úchytů nebo sada pro prostorovou montáž. Technické údaje: základní rozměry Výška 1600, 1800, 2000 mm Délka 686, 808, 1052 mm Hloubka 70 mm Připojení spodní středové Připojovací rozteč mm Připojovací závit 2 x G 1/2" vnitřní Nejvyšší přípustný tlak 2,5 MPa Zkušební tlak 5 MPa Nejvyšší přípustná provozní teplota 110 C Barevný odstín transparentní lak vzorník RAL a vzorník akrylát Úhel ohybu na 1 díl max 6 Poloměr kruhového tvaru min 370 mm Tepelný výkon modulu 1m 2 při T = K (75/65/20 C) 1204 W Konstrukční provedení ventil kompakt Přednastavení průtoku 6 stupňů Konstrukční materiál: teplosměnné lamely hliník teplovodní jádro měď detail kotvení a připojení 70 G 1/2" Výrobce designových otopných těles EN 442 ELVL s.r.o. Průmyslová Sezimovo Ústí tel./fax: info@bitherm.cz

7 VYTÁPĚNÍ, KTERÉ MÁ STYL Designové otopné těleso Harlekýn

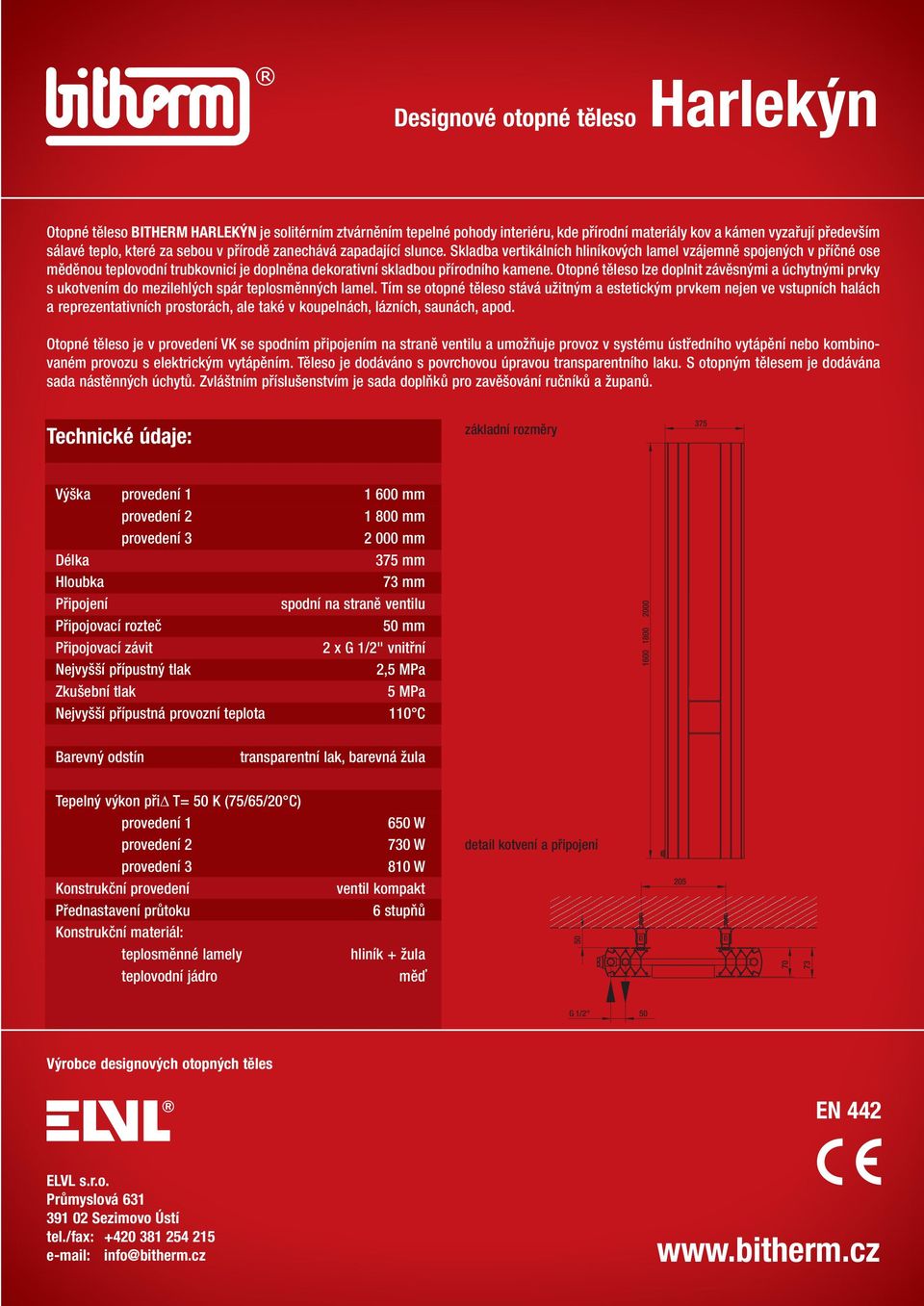

8 Designové otopné těleso Harlekýn Otopné těleso BITHERM HARLEKÝN je solitérním ztvárněním tepelné pohody interiéru, kde přírodní materiály kov a kámen vyzařují především sálavé teplo, které za sebou v přírodě zanechává zapadající slunce. Skladba vertikálních hliníkových lamel vzájemně spojených v příčné ose měděnou teplovodní trubkovnicí je doplněna dekorativní skladbou přírodního kamene. Otopné těleso lze doplnit závěsnými a úchytnými prvky s ukotvením do mezilehlých spár teplosměnných lamel. Tím se otopné těleso stává užitným a estetickým prvkem nejen ve vstupních halách a reprezentativních prostorách, ale také v koupelnách, lázních, saunách, apod. Otopné těleso je v provedení VK se spodním připojením na straně ventilu a umožňuje provoz v systému ústředního vytápění nebo kombinovaném provozu s elektrickým vytápěním. Těleso je dodáváno s povrchovou úpravou transparentního laku. S otopným tělesem je dodávána sada nástěnných úchytů. Zvláštním příslušenstvím je sada doplňků pro zavěšování ručníků a županů. Technické údaje: základní rozměry 375 Výška provedení mm provedení mm provedení mm Délka 375 mm Hloubka 73 mm Připojení spodní na straně ventilu Připojovací rozteč mm Připojovací závit 2 x G 1/2" vnitřní Nejvyšší přípustný tlak 2,5 MPa Zkušební tlak 5 MPa Nejvyšší přípustná provozní teplota 110 C Barevný odstín transparentní lak, barevná žula Tepelný výkon při T= K (75/65/20 C) provedení 1 6 W provedení W detail kotvení a připojení provedení W Konstrukční provedení ventil kompakt 205 Přednastavení průtoku 6 stupňů Konstrukční materiál: teplosměnné lamely hliník + žula teplovodní jádro měď G 1/2" Výrobce designových otopných těles EN 442 ELVL s.r.o. Průmyslová Sezimovo Ústí tel./fax: info@bitherm.cz

9 VYTÁPĚNÍ, KTERÉ MÁ STYL Designové otopné těleso Korny

10 Designové otopné těleso Korny Otopné těleso BITHERM KORNY přichází s netradiční rohovou skladbou vertikálních hliníkových teplosměnných lamel, jejichž linii dokresluje souběžná dekorativní mřížka. V příčné ose skladebné sestavy lamel proniká měděná teplovodní trubkovnice, která svým symetrickým uspořádáním v oblém tvaru odnímá ostrost chráněného rohu. Tím se stává otopné těleso BITHERM KORNY nejen zdrojem tepelné pohody, ale i estetickým prvkem přizpůsobujícím se požadavkům interiéru. Otopné těleso je konstruováno pro montáž na roh, do prostoru místnosti nebo jej lze instalovat na stěnu. Otopné těleso je v provedení VK se spodním připojením na straně ventilu a umožňuje provoz v systému ústředního vytápění nebo kombinovaném provozu s elektrickým vytápěním. Těleso je dodáváno s povrchovou úpravou transparentního laku nebo na přání v barvách dle vzorníku RAL a vzorníku akrylát. S otopným tělesem je dodávána sada nástěnných úchytů nebo sada pro prostorovou montáž. Technické údaje: základní rozměry 375 Výška provedení mm provedení mm provedení mm Délka 375 mm Hloubka 70 mm Připojení spodní na straně ventilu Připojovací rozteč mm Připojovací závit 2 x G1/2" vnitřní Nejvyšší přípustný tlak 2,5 MPa Zkušební tlak 5 MPa Nejvyšší přípustná provozní teplota 110 C Barevný odstín základní provedení transparentní lak vzorník RAL a vzorník akrylát Tepelný výkon při T= K (75/65/20 C) provedení 1 provedení 2 2 W 558 W detail kotvení a připojení provedení W Konstrukční provedení ventil kompakt 70 Přednastavení průtoku 6 stupňů G 1/2" Konstrukční materiál: teplosměnné lamely teplovodní jádro hliník měď Výrobce designových otopných těles EN 442 ELVL s.r.o. Průmyslová Sezimovo Ústí tel./fax: info@bitherm.cz

11 VYTÁPĚNÍ, KTERÉ MÁ STYL Designové otopné těleso Karneval

12 Designové otopné těleso Karneval Otopné těleso BITHERM KARNEVAL je představitelem dekoračních interiérových otopných těles s designérsky zpracovanou skladbou vertikálně sestavených hliníkových lamel, kterými příčně proniká měděná teplovodní trubkovnice. Otopné těleso tak nachází dekorativní, funkční i praktické uplatnění v interiérech koupelen, obytných prostor, ale i v reprezentačních společenských stavbách, kde lze otopné těleso využít k optickému oddělení prostor nebo dekorativnímu ztvárnění stěn. Otopné těleso je v provedení VK se spodním středovým připojením a umožňuje provoz v systému ústředního vytápění nebo kombinovaném provozu s elektrickým vytápěním. Těleso je dodáváno s povrchovou úpravou transparentního laku. Vnitřní stěny lamel v barvách RAL dle požadavku zákazníka. S otopným tělesem je dodávána sada nástěnných úchytů nebo sada pro prostorovou montáž. Technické údaje: základní rozměry Výška 1600, 1800, 2000 mm Délka 686, 808, 1052 mm Hloubka 70 mm Připojení spodní středové Připojovací rozteč mm Připojovací závit 2 x G 1/2" vnitřní Nejvyšší přípustný tlak 2,5 MPa Zkušební tlak 5 MPa Nejvyšší přípustná provozní teplota 110 C Barevný odstín transparentní lak vzorník RAL a vzorník akrylát Úhel ohybu na 1 díl max 6 Poloměr kruhového tvaru min 370 mm Tepelný výkon modulu 1 m 2 při T= K (75/65/20 C) 1685 W Konstrukční provedení ventil kompakt Přednastavení průtoku 6 stupňů Konstrukční materiál: teplosměnné lamely hliník teplovodní jádro měď detail kotvení a připojení 70 G 1/2" Výrobce designových otopných těles EN 442 ELVL s.r.o. Průmyslová Sezimovo Ústí tel./fax: info@bitherm.cz

13 VYTÁPĚNÍ, KTERÉ MÁ STYL Designové otopné těleso Comfort

14 Designové otopné těleso Comfort Otopné těleso BITHERM COMFORT reprezentuje základní řadu standardně vyráběných interiérových těles. Kompozice vertikálních hliníkových lamel vzájemně spojených v příčné ose měděnou teplovodní trubkovnicí reprezentuje svým jednoduchým ztvárněním harmonii elegance a tepla. Užitné doplňky lze libovolně a snadno ukotvit úchytnými prvky do mezilehlých spár teplosměnných lamel. Otopné těleso tak nachází dekorativní, funkční i praktické uplatnění v interiérech reprezentačních a obytných prostor, koupelnách, bazénech, lázních, fitness centrech, apod. Otopné těleso je v provedení VK se spodním středovým připojením a umožňuje provoz v systému ústředního vytápění nebo kombinovaném provozu s elektrickým vytápěním. Těleso je dodáváno s povrchovou úpravou transparentního laku s výrazem barvy kovu nebo v barvách RAL na přání zákazníka. S otopným tělesem je dodávána sada nástěnných úchytů. Zvláštním příslušenstvím je sada podlahových konzol pro upevnění tělesa do prostoru, sada doplňků pro zavěšování a sušení ručníků a osušek, termostatická hlavice. Technické údaje: základní rozměry Výška mm Délka mm (po 100 mm) Hloubka Připojení 70 mm spodní středové Připojovací rozteč mm Připojovací závit 2 x G 1/2" vnitřní Nejvyšší přípustný tlak Zkušební tlak 2,5 MPa 5 MPa G 1/2" Nejvyšší přípustná provozní teplota 110 C Barevný odstín transparentní lak vzorník RAL a vzorník akrylát Úhel ohybu na 1 díl max 6 Poloměr kruhového tvaru min 370 mm Hmotnost modulu 1m 2 36,7 kg Obsah vody modulu 1m 2 1,2 l Tepelný výkon modulu 1m 2 při T = K (75/65/20 C) 10 W Konstrukční provedení ventil kompakt Přednastavení průtoku 6 stupňů Konstrukční materiál : teplosměnné lamely hliník teplovodní jádro měď detail kotvení a připojení 100 min Způsob sejmutí horní krytky: 1 stiskem uvolnit 2 vyklopit 2 1 Výrobce designových otopných těles EN 442 ELVL s.r.o. Průmyslová Sezimovo Ústí tel./fax: info@bitherm.cz

15 VYTÁPĚNÍ, KTERÉ MÁ STYL Designové otopné těleso Aqualine

16 Designové otopné těleso Aqualine Otopné těleso BITHERM AQUALINE rozšiřuje základní řadu interiérových těles o provedení koupelnového designu, kde se slučuje funkčnost s elegancí. Kombinace svislých teplosměnných lamel s příčným uložením trubkovnice nabízí vysoký výkon s maximálním využitím plochy k sušení. Užitné doplňky lze libovolně a snadno ukotvit úchytnými prvky do mezilehlých spár teplosměrných lamel. Otopné těleso tak nachází dekorativní, funkční i praktické uplatnění v interiérech koupelen, bazénů, lázní, fitness centrech, apod. Otopné těleso je v provedení VK se spodním připojením na straně termostatického ventilu a umožňuje provoz v systému ústředního vytápění nebo kombinovaném provozu s elektrickým vytápěním. Těleso je dodáváno s povrchovou úpravou transparentního laku s výrazem barvy kovu nebo v barvách RAL na přání zákazníka. S otopným tělesem je dodávána sada nástěnných úchytů, sada doplňků pro zavěšování a sušení ručníků a osušek. Technické údaje: základní rozměry 575, 675, 775 Výška 1400, 1600, 1800 mm Délka 575, 675, 775 mm Hloubka 70 mm Připojení spodní na straně ventilu Připojovací rozteč mm Připojovací závit 2 x G1/2" vnitřní Nejvyšší přípustný tlak 2,5 MPa Zkušební tlak 5 MPa Nejvyšší přípustná provozní teplota 110 C 1400, 1600, 1800 Barevný odstín transparentní lak vzorník RAL a vzorník akrylát Obsah vody modulu 1m 2 1,2 l Tepelný výkon modulu 1m 2 při T = K (75/65/20 C) 10 W Konstrukční provedení ventil kompakt Přednastavení průtoku 6 stupňů Konstrukční materiál : teplosměnné lamely hliník teplovodní jádro měď detail kotvení a připojení 70 G 1/2" Výrobce designových otopných těles EN 442 ELVL s.r.o. Průmyslová Sezimovo Ústí tel./fax: info@bitherm.cz

17 VYTÁPĚNÍ, KTERÉ MÁ STYL Designové otopné těleso Comfort Lux

18 Designové otopné těleso Comfort Lux Otopné těleso BITHERM COMFORT LUX vychází ze základní řady designových otopných těles BITHERM COMFORT. Kompozice vertikálních hliníkových lamel vzájemně spojených v příčné ose měděnou teplovodní trubkovnicí je doplněna estetickými a užitnými prvky přizpůsobujícími se interiéru. Zejména keramický obkladový pás lze barevně přizpůsobit s okolním dekorem interiéru. Otopné těleso je dále opatřeno zrcadlem a sadou doplňků pro zavěšování a sušení ručníků nebo osušek. Doplňky lze libovolně a snadno ukotvit úchytnými prvky do mezilehlých spár teplosměnných lamel. Otopné těleso tak nachází dekorativní, funkční i praktické uplatnění v interiérech vstupních hal, koupelen, prostorách bazénů, lázních, fitness centrech, apod. Otopné těleso je v provedení VK se spodním středovým připojením a umožňuje provoz v systému ústředního vytápění nebo kombinovaném provozu s elektrickým vytápěním. Těleso je dodáváno s povrchovou úpravou transparentního laku. Vnitřní stěny lamel v barvách RAL dle požadavku zákazníka. S otopným tělesem je dodávána sada nástěnných úchytů. Technické údaje: základní rozměry Výška provedení mm provedení mm provedení mm Délka provedení A 675 mm provedení B 775 mm Hloubka 77 mm Připojení spodní středové Připojovací rozteč mm Připojovací závit 2 x G 1/2" vnitřní Nejvyšší přípustný tlak 2,5 MPa Zkušební tlak 5 MPa Nejvyšší přípustná provozní teplota 110 C Barevný odstín vzorník RAL a vzorník akrylát Tepelný výkon při T = K (75/65/20 C) provedení 1A 18 W provedení 2A 1672 W provedení 3A 1834 W provedení 1B 1731 W provedení 2B 1920 W provedení 3B 2106 W Konstrukční provedení ventil kompakt Přednastavení průtoku 6 stupňů Konstrukční materiál : teplosměnné lamely hliník teplovodní jádro měď detail kotvení a připojení G 1/2" 70 Výrobce designových otopných těles EN 442 ELVL s.r.o. Průmyslová Sezimovo Ústí tel./fax: info@bitherm.cz
