1 CENÍK 1/2007 Platnost od NÁSTĚNNÉ PLYNOVÉ KOTLE KONDENZAČNÍ PLYNOVÉ KOTLE NEPŘÍMOTOPNÉ BOILERY

2 OBSAH Plynové kondenzační kotle ALPHA BOILERS str. 3 Topné str. 3 Kombinované str. 3 PLYNOVÉ KOTLE IMMERGAS Kondenzační konstrukce str. 3 Nepřímotopné boilery str. 3 Klasické konstrukce str. 4 NEPŘÍMOTOPNÉ BOILERY str. 5 Teplovodní kotle na tuhá paliva str. 5 Příslušenství ke kotlům Příslušenství modrá série str. 6 Příslušenství zelená série str. 11 DIM Multi-systém str. 18 Volitelná příslušenství str. 19 Připojení boileru UB 200 str. 20 Odkouření pro VICTRIX 50 str. 20 Příslušenství pro VICTRIX 50 str. 21,22 2

3 KONDENZAČNÍ NÁSTĚNNÉ KOTLE ALPHA BOILERS TYP Kód zboží Výkon kw Uzavřená spalovací komora Zónové vytápění TOPNÉ Ekviter. regulace Obsah boileru l Výroba TUV Třída emisí Cena Kč bez DPH ALPHA CD 13 R * ,- ALPHA CD 18 R * ,- ALPHA CD 24 R * ,- ALPHA HE SY 25 ** ,- KOMBINOVANÉ S PRŮTOKOVOU VÝROBOU TUV ALPHA HE CB 25 ** ,- ALPHA HE CB 33 ** ,- * ALPHA CD R - neobsahuje čerpadlo, expanzní nádobu a pojistný ventil ** ALPHA HE cena včetně čerpadla a expanzní nádoby V ceně kotlů ALPHA HE jsou všechny připojovací armatury i ventily. KONDENZAČNÍ ELEKTRONICKÉ KOTLE IMMERGAS TYP Kód zboží Výkon kw Uzavřená spalovací komora Zónové vytápění Ekviter. regulace Obsah boileru l Výroba TUV Třída emisí Cena Kč bez DPH TOPNÉ VICTRIX 24 KW X ,- VICTRIX 27 S ,- VICTRIX ,- KOMBINOVANÉ S PRŮTOKOVOU VÝROBOU TUV VICTRIX 24 KW ,- VICTRIX ,- KOMBINOVANÉ S VESTAVĚNÝM NEREZOVÝM BOILEREM INOX VICTRIX ZEUS ,- VICTRIX ZEUS ,- STACIONÁRNÍ KOMBINOVANÉ S VESTAVĚNÝM NEREZOVÝM BOILEREM INOX HERCULES CONDENSING 20 HERCULES CONDENSING 27 HERCULES CONDENSING 27 ABT , , ,- 3

4 ELEKTRONICKÉ KOTLE IMMERGAS TYP Kód zboží Výkon kw Uzavřená spalovací komora Připojen na komín Výroba TUV Obsah boileru l Ekviter. regulace Zónové vytápění Cena Kč bez DPH TOPNÉ NIKE MINI 24 KW S ,- EOLO MINI 24 KW S ,- NIKE MAIOR 28 KW X ,- EOLO MAIOR 28 KW X ,- KOMBINOVANÉ S PRŮTOKOVOU VÝROBOU TUV NIKE STAR 23 KW** ,- NIKE MINI 24 KW ,- NIKE MINI 28 KW ,- EOLO STAR 23 KW** ,- EOLO MINI 24 KW ,- EOLO MINI 28 KW ,- NIKE MAIOR 24 KW ,- NIKE MAIOR 28 KW ,- EOLO ECO 24 KW ,- EOLO ECO 28 KW ,- EOLO MAIOR 24 KW VIP* ,- EOLO MAIOR 28 KW VIP* ,- EOLO MAIOR 24 KW ,- EOLO MAIOR 28 KW ,- EOLO MAIOR 32 KW ,- KOMBINOVANÉ S VESTAVĚNÝM NEREZOVÝM ZÁSOBNÍKEM AVIO 21 MAIOR ,- AVIO ,- AVIO 24 MAIOR ,- AVIO ,- ZEUS MINI ,- ZEUS 21 MAIOR ,- ZEUS ,- ZEUS ,- ZEUS 24 MAIOR ,- ZEUS ,- ZEUS 21 SUPERIOR ,- ZEUS 24 SUPERIOR ,- ZEUS 27 SUPERIOR ,- STACIONÁRNÍ ELEKTRONICKÉ S VESTAVĚNÝM NEREZOVÝM ZÁSOBNÍKEM HERCULES ,- HERCULES ,- * Okamžitá výroba vody ve výměníku Aqua Celeris ( výroba předehřáté vody 5 litrů) ** Sada připojovací pro EOLO/NIKE STAR (voda, topení, plyn ) 4

5 NEPŘÍMOTOPNÉ BOILERY TYP Kód Obsah boiler l Příkon kw/hod STACIONÁRNÍ NEREZOVÝ BOILER PLUS Doba ohřevu o 50 0 C Maxim. tlak bar Rozměry Š Rozměry V Rozměry H Cena Kč bez DPH UB ,- UB ,- UB ,- UB ,- boilery PLUS 120 a 200 mají dvě topné spirály s možností připojení solárního vytápění TYP Kód Obsah boiler l STACIONÁRNÍ SMALTOVANÝ BOILER S JEDNÍM VÝMĚNÍKEM Příkon kw ** Doba ohřevu o 50 0 C Maxim. tlak bar Rozměry Š Rozměry V Rozměry H Cena Kč bez DPH OKC ,- OKC ,- OKC ,- Jmenovitý tepelný výkon při teplotě topné vody 80 C a průtoku 720 l/hod PŘIPOJOVACI SADY KE KOTLŮM IMMERGAS Kód Cena Kč bez DPH Sada pro připojení nepřímotopného boileru a kondenzačního kotle VICTRIX KW X ,- Sada pro připojení nepřímotopného boileru a kotle MINI S a ALPHA CD ,- Sada pro připojení nepřímotopného boileru a kotle MAIOR KW X ,- Sada pro připojení nepřímotopného boileru a kotle MINI KW S ,- ** Sada připojovací pro EOLO/NIKE STAR (voda, topení, plyn ) ,- TEPLOVODNÍ KOTLE NA PEVNÁ PALIVA TYP Kód Výkon kw Cena Kč bez DPH FB ,- FB ,- FB ,- FB ,- FB ,- FB ,- 5

6 SÁNÍ A ODVOD SPALIN MODRÁ SÉRIE pro kotle klasické konstrukce s uzavřenou spalovací komorou Odkouření Ø 80 Pozice Popis Materiál R odpor Kód Cena bez DPH 1 Těsnění příruby sání - součást kotle, umístěna pod víčkem na kotli guma Těsnění příruby výfuku - O kroužek silikon - TĚSNĚNÍ ,- 3 Příruba sání Ø 80 kulatá, Al Al / bílá / lak 3 461BP 300,- 4 Příruba výfuku Ø 80 hranatá, Al Al / bílá / lak 3,5 460BP 310,- 5 Koleno Ø 80 / 90 - O/M, včetně těsnění, Al Al / bílá / lak 6,5 090BO 225,- 6 Koleno Ø 80 / 45 - O/M, včetně těsnění, Al Al / bílá / lak 4 045BO 220,- 7a Trubka Ø 80 / 250 mm, včetně těsnění, Al Al / bílá / lak 1 002B 150,- 7b Trubka Ø 80 / 500 mm, včetně těsnění, Al Al / bílá / lak 1,5 005B 280,- 7c Trubka Ø 80 / 1000 mm, včetně těsnění, Al Al / bílá / lak 3 010B 415,- 7d Trubka Ø 80 / 2000 mm, včetně těsnění, Al Al / bílá / lak 4,5 020B 710,- 7e Trubka Ø 80 / 2500 mm, včetně těsnění, Al Al / bílá / lak 6 AL80R ,- 8 T-KUS Ø 80 / 80 / 80, Al Al / bílá / lak 8 680TKUS 610,- 9 Odvod kondenzátu Ø 80 / 200 mm, svislý, Al Al / bílá / lak 1 417BN 500,- 10 Spojka Ø 80 / 80 / 130 mm, včetně těsnění, ukončení hrdlo / hrdlo, Al Al / bílá / lak 0,5 413BM 240,- 11 Trubka flex pro sání Ø 80 / možnost roztáhnutí 500 mm mm, ohebná, M / O Al / bílá / lak 9 005BF 500,- 12 Trubka flex pro výfuk Ø 80 / 600 mm ( nelze roztáhnout ), ohebná, silikon Al / bílá / lak BV 900,- 13 Kryt výfuku Ø 80, vodorovný, nerez nerez 3 TERMO8I 220,- 14 Hlavice Ø 80 svislá, Al Al / bílá / lak BS 780,- 15 Komín Ø 80 / 1000 mm s nerezovou hlavicí, bez manžet, Al Al / bílá / lak 6 010BH 530,- 16 Kryt komínu pro odkouření Ø 80, ukončovací, plast plast / černá - ZB80SCHA 1.470,- 17 Těsnění Ø 80, silikon silikon - MSR ,- 18 Manžeta krycí Ø 80, silikon silikon - 830BG 80,- 19a Redukce Ø 80 / Ø 60, Al Al / bílá / lak REDUKCE 260,- 19b Redukce Ø 80 / Ø 100, Al Al / bílá / lak 2 419BR 300,- 20a Rozdělovač pro odkouření Ø 80 / Ø 80 ( pro kotle EOLO STAR ), Al Al / bílá / lak ,- 20b Rozdělovač pro odkouření Ø 80 / Ø 80 ( pro kotle EOLO STAR ), Al Al / bílá / lak TT 580,- Maximální doporučené délky děleného odkouření: Sání - 21 metrů, Odvod spalin - 12 metrů Při použití více kolen než je v základní sadě se délky úměrně zkracují. Viz.: Hodnoty odporů R jednotlivých dílů odkouření a sání. 6

7 SÁNÍ A ODVOD SPALIN MODRÁ SÉRIE pro kotle klasické konstrukce s uzavřenou spalovací komorou Odkouření Ø 60/100 - horizontální Pozice Popis Materiál R odpor Kód Cena 1 Těsnění koncentrické příruby - součást příruby silikon Příruba Ø 60 / 100, Al, včetně těsnění Al / bílá / lak 2 TVI610B 500,- 3 Koleno Ø 60 / 100 / 90,Al, s hrdlem včetně těsnění Al / bílá / lak 21 AL60/100B90 550,- 4 Koleno Ø 60 / 100 / 45, Al, s hrdlem včetně těsnění Al / bílá / lak 16,5 AL60/100B45 550,- 5 Koleno Ø 60 / 100 / 90,Al, přírubové, včetně těsnění Al / bílá / lak TP 850,- 6 Manžeta krycí Ø 100, silikon silikon - 830CG 90,- 7a Prodloužení Ø 60 / 100 / 250 mm, Al Al / bílá / lak 4 AL60/100R ,- 7b Prodloužení Ø 60 / 100 / 500 mm, Al Al / bílá / lak 8 AL60/100R ,- 7c Prodloužení Ø 60 / 100 / 1000 mm, Al Al / bílá / lak 16,5 AL60/100R ,- 7d Prodloužení Ø 60 / 100 / 2000 mm, Al Al / bílá / lak 30 AL60/100R ,- 8 Komín Ø 60 / 100 / 1000 mm pro sání / výfuk, Al Al / bílá / lak TH 790,- 9 Komín Ø 60 / 100 / 800 mm včetně kolena Ø 60 / 100 / 90 s krycí manžetou, Al Al / bílá / lak TH 1.140,- 10 Komín Ø 60 / 100, včetně přírubového kolena s krycí manžetou, Al Al / bílá / lak 67 CP02B 1.640,- 11 Hlavice Ø 60 / 100, vodorovná, plast Plast /šedá 10 A ,- 12 Spojka Ø 60 / 100, hrdlo, Al Al / bílá / lak 3 A ,- 13a Těsnění Ø 60, silikon silikon - MSR ,- 13b Těsnění Ø 100, silikon silikon - 811CG 50,- Maximální doporučené délky koncentrického odkouření: Vodorovné Ø 60/100-3,0 metrů Při použití více kolen než je v základní sadě se délky úměrně zkracují. Viz.: Hodnoty odporů R jednotlivých dílů odkouření a sání. Součet odporů R použitých dílů nesmí být větší než 100!!! 7

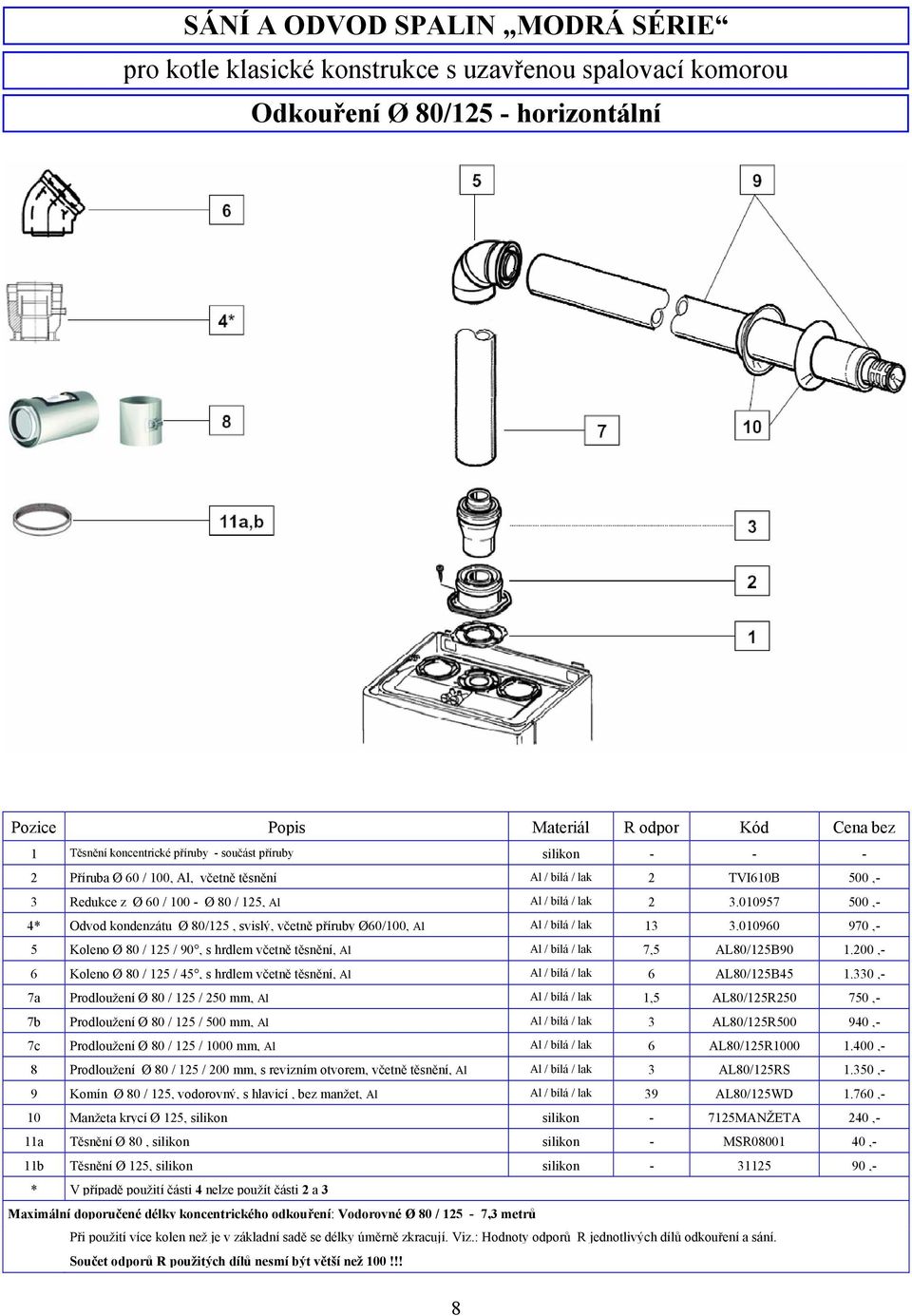

8 SÁNÍ A ODVOD SPALIN MODRÁ SÉRIE pro kotle klasické konstrukce s uzavřenou spalovací komorou Odkouření Ø 80/125 - horizontální Pozice Popis Materiál R odpor Kód Cena bez 1 Těsnění koncentrické příruby - součást příruby silikon Příruba Ø 60 / 100, Al, včetně těsnění Al / bílá / lak 2 TVI610B 500,- 3 Redukce z Ø 60 / Ø 80 / 125, Al Al / bílá / lak ,- 4* Odvod kondenzátu Ø 80/125, svislý, včetně příruby Ø60/100, Al Al / bílá / lak ,- 5 Koleno Ø 80 / 125 / 90, s hrdlem včetně těsnění, Al Al / bílá / lak 7,5 AL80/125B ,- 6 Koleno Ø 80 / 125 / 45, s hrdlem včetně těsnění, Al Al / bílá / lak 6 AL80/125B ,- 7a Prodloužení Ø 80 / 125 / 250 mm, Al Al / bílá / lak 1,5 AL80/125R ,- 7b Prodloužení Ø 80 / 125 / 500 mm, Al Al / bílá / lak 3 AL80/125R ,- 7c Prodloužení Ø 80 / 125 / 1000 mm, Al Al / bílá / lak 6 AL80/125R ,- 8 Prodloužení Ø 80 / 125 / 200 mm, s revizním otvorem, včetně těsnění, Al Al / bílá / lak 3 AL80/125RS 1.350,- 9 Komín Ø 80 / 125, vodorovný, s hlavicí, bez manžet, Al Al / bílá / lak 39 AL80/125WD 1.760,- 10 Manžeta krycí Ø 125, silikon silikon MANŽETA 240,- 11a Těsnění Ø 80, silikon silikon - MSR ,- 11b Těsnění Ø 125, silikon silikon ,- * V případě použití části 4 nelze použít části 2 a 3 Maximální doporučené délky koncentrického odkouření: Vodorovné Ø 80 / 125-7,3 metrů Při použití více kolen než je v základní sadě se délky úměrně zkracují. Viz.: Hodnoty odporů R jednotlivých dílů odkouření a sání. Součet odporů R použitých dílů nesmí být větší než 100!!! 8

9 SÁNÍ A ODVOD SPALIN MODRÁ SÉRIE pro kotle klasické konstrukce s uzavřenou spalovací komorou Odkouření Ø 60/100 - vertikální Pozice Popis Materiál R odpor Kód Cena bez 1 Těsnění koncentrické příruby - součást příruby silikon Příruba Ø 60 / 100, Al, včetně těsnění Al / bílá / lak 2 TVI610B 500,- 3 Koleno Ø 60 / 100 / 90, s hrdlem včetně těsnění, Al Al / bílá / lak 21 AL60/100B90 550,- 4 Koleno Ø 60 / 100 / 45, s hrdlem včetně těsnění, Al Al / bílá / lak 16,5 AL60/100B45 550,- 5a Prodloužení Ø 60 / 100 / 250 mm, Al Al / bílá / lak 4 AL60/100R ,- 5b Prodloužení Ø 60 / 100 / 500 mm, Al Al / bílá / lak 8 AL60/100R ,- 5c Prodloužení Ø 60 / 100 / 1000 mm, Al Al / bílá / lak 16,5 AL60/100R ,- 5d Prodloužení Ø 60 / 100 / 2000 mm, Al Al / bílá / lak 30 AL60/100R ,- 6 Prodloužení Ø 60 / 100 / 200 mm s odvodem kondenzátu, včetně těsnění, Al Al / bílá / lak 2 AL60/100KA ,- 7 Manžeta krycí Ø 100, silikon silikon - 830CG 90,- 8 Průchodka střechou Ø125 25st./50st., šikmá, černá, plast plast / černá - ZB125UBPS 805,- 8 Průchodka střechou Ø125 25st./50st., šikmá, červená, plast plast / červená - ZB125UBPR 805,- 9 Průchodka střechou Ø 125 rovná, plast plast / černá - ZB125FDK 490,- 10 Komín Ø 60 / 100 s hlavicí, svislý, bez manžet, černý, plast plast / černá TSS 2.185,- 10 Komín Ø 60 / 100 s hlavicí, svislý, bez manžet, červený, plast plast / červená TSR 2.185,- 11 T-KUS Ø 60 / 100, včetně odvodu kondenzátu, Al Al / bílá / lak TT 1.100,- 12 Ukončovací kryt komínu Ø 100, plast plast / černá - ZB100SCHA 1.760,- Maximální doporučené délky koncentrického odkouření: Svislé Ø 60/100-5,4 metrů Při použití více kolen než je v základní sadě se délky úměrně zkracují. Viz.: Hodnoty odporů R jednotlivých dílů odkouření a sání. Součet odporů R použitých dílů nesmí být větší než 100!!! 9

10 SÁNÍ A ODVOD SPALIN MODRÁ SÉRIE pro kotle klasické konstrukce s uzavřenou spalovací komorou Odkouření Ø 80/125 - vertikální Pozice Popis Materiál R odpor Kód Cena bez 1 Těsnění koncentrické příruby - součást příruby silikon Příruba Ø 60 / 100, Al, včetně těsnění Al / bílá / lak 2 TVI610B 500,- 3 Redukce z Ø 60 / Ø 80 / 125, Al Al / bílá / lak ,- 4* Odvod kondenzátu Ø 80/125, svislý, včetně příruby Ø60/100, Al Al / bílá / lak ,- 5 Koleno Ø 80 / 125 / 90, s hrdlem včetně těsnění, Al Al / bílá / lak 7,5 AL80/125B ,- 6 Koleno Ø 80 / 125 / 45, s hrdlem včetně těsnění, Al Al / bílá / lak 6 AL80/100B ,- 7a Prodloužení Ø 80 / 125 / 250 mm, Al Al / bílá / lak 1,5 AL80/125R ,- 7b Prodloužení Ø 80 / 125 / 500 mm, Al Al / bílá / lak 3 AL80/125R ,- 7c Prodloužení Ø 80 / 125 / 1000 mm, Al Al / bílá / lak 6 AL80/125R ,- 8 Prodloužení Ø 80 / 125 / 200 mm, s revizním otvorem včetně těsnění, Al Al / bílá / lak 3 AL80/125RS 1.350,- 9 Prodloužení Ø 80 / 125 / 200 mm, s odvodem kondenzátu včetně těsnění - na odvodu, Al Al / bílá / lak 2 AL80/125KA ,- 10 Manžeta krycí Ø 125, silikon silikon MANŽETA 240,- 11 Průchodka střechou Ø125 25st./50st., šikmá, černá, plast plast / černá - ZB125UBPS 805,- 11 Průchodka střechou Ø125 25st./50st., šikmá, červená, plast plast / červená - ZB125UBPR 805,- 12 Průchodka střechou Ø 125 rovná, plast plast / černá - ZB125FDK 490,- 13 Komín Ø 80 / 125 s hlavicí, bez manžet, černý, plast plast / černá 33 AL80/125DDHS 2.550,- 13 Komín Ø 80 / 125 s hlavicí, bez manžet, červený, plast plast / červená 33 AL80/125DDHR 2.550,- 14a Těsnění Ø 80, silikon silikon - MSR ,- 14b Těsnění Ø 125, silikon silikon ,- * V případě použití části 4 nelze použít části 2 a 3 Maximální doporučené délky koncentrického odkouření: Svislé Ø 80 / ,0 metrů Součet odporů R použitých dílů nesmí být větší než 100!!! Při použití více kolen než je v základní sadě se délky úměrně zkracují. Viz.: Hodnoty odporů R jednotlivých dílů odkouření a sání. 10

11 SÁNÍ A ODVOD SPALIN ZELENÁ SÉRIE pro kondenzační kotle Odkouření Ø 80 Pozice Popis Materiál R odpor Kód Cena bez DPH 1+2 Příruby Ø80 (sání+výfuk), pro kondenzační kotel, vč. těsnění Plast / bílá 6, ,- 3 Koleno Ø 80 / 90, s hrdlem včetně těsnění, plast Plast / bílá 3 PP80B90 310,- 4 Koleno Ø 80 / 45, s hrdlem včetně těsnění, plast Plast / bílá 2 PP80B45 310,- 5a Trubka Ø 80 / 500 mm, plast Plast / bílá TRUBKA 240,- 5b Trubka Ø 80 / 1000 mm, plast Plast / bílá TRUBKA 360,- Trubka Ø 80 / 1500 mm, plast,ohebná Plast / bílá FLEX 690,- 6 Manžeta krycí Ø 80, guma guma - 830BG 80,- 7 Hlavice Ø 80 - výfuk, vodorovná, nerez nerez 2 TERM02I 220,- Hlavice Ø 80 výfuk,svislá,nerez nerez - TERM08IA 590,- 8a Kryt sání Ø 80, vodorovný, nerez nerez 2,2 TERMA08I 160,- 8b Kryt sání Ø 80, vodorovný, plast Plast / bílá 3 TERM08P 110,- Komín Ø 80 ( 125 ), svislý,plast Plast / bílá - A ,- Maximální doporučené délky děleného odkouření: 36 m (součet délek sání a výfuku do výpočtu jsou zahrnuty dvě kolena 90 Ø 80) Při použití více kolen než je v základní sadě se délky úměrně zkracují. Viz.: Hodnoty odporů R jednotlivých dílů odkouření a sání. Součet odporů R použitých dílů nesmí být větší než 100!!! 11

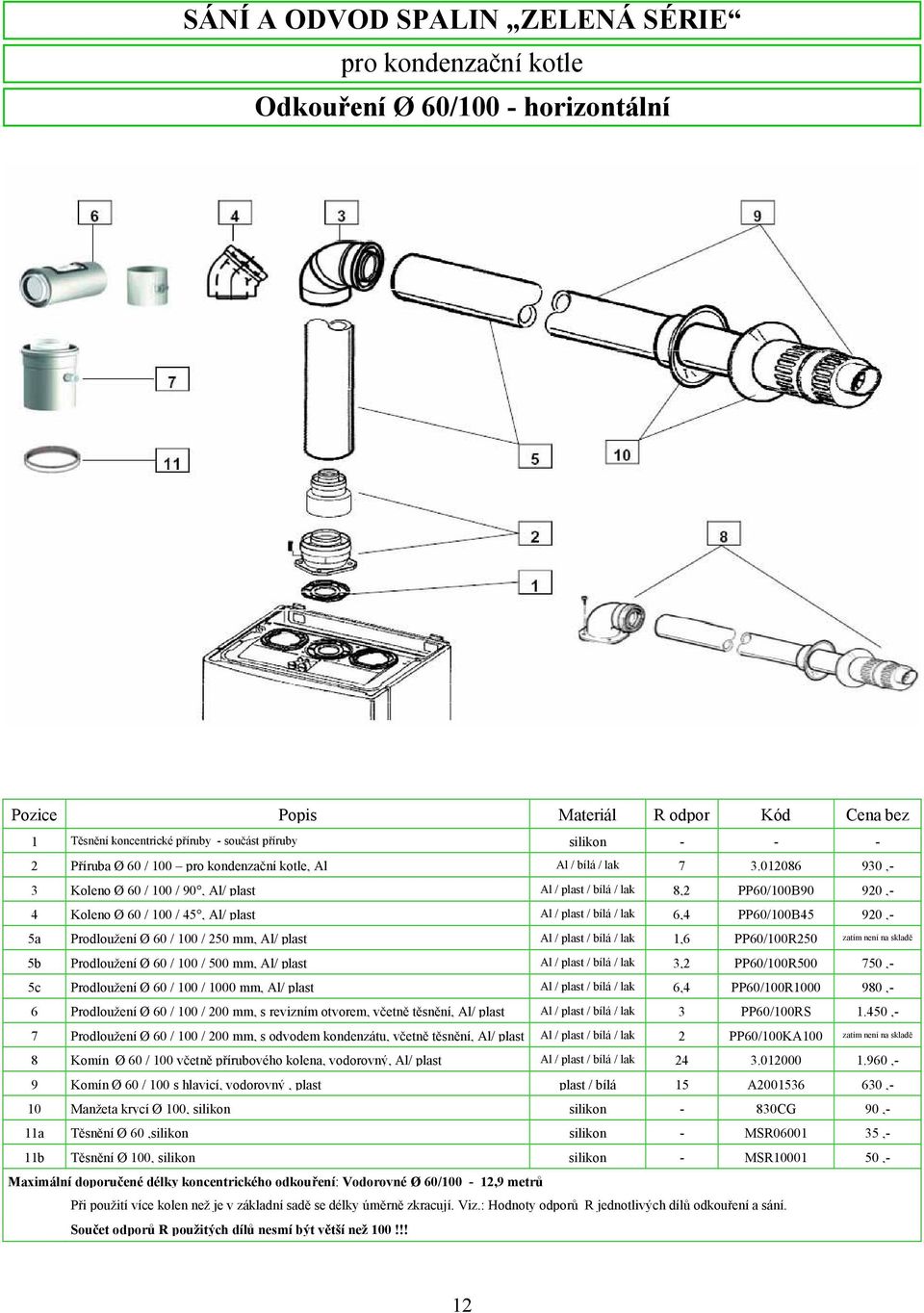

12 SÁNÍ A ODVOD SPALIN ZELENÁ SÉRIE pro kondenzační kotle Odkouření Ø 60/100 - horizontální Pozice Popis Materiál R odpor Kód Cena bez 1 Těsnění koncentrické příruby - součást příruby silikon Příruba Ø 60 / 100 pro kondenzační kotle, Al Al / bílá / lak ,- 3 Koleno Ø 60 / 100 / 90, Al/ plast Al / plast / bílá / lak 8,2 PP60/100B90 920,- 4 Koleno Ø 60 / 100 / 45, Al/ plast Al / plast / bílá / lak 6,4 PP60/100B45 920,- 5a Prodloužení Ø 60 / 100 / 250 mm, Al/ plast Al / plast / bílá / lak 1,6 PP60/100R250 zatím není na skladě 5b Prodloužení Ø 60 / 100 / 500 mm, Al/ plast Al / plast / bílá / lak 3,2 PP60/100R ,- 5c Prodloužení Ø 60 / 100 / 1000 mm, Al/ plast Al / plast / bílá / lak 6,4 PP60/100R ,- 6 Prodloužení Ø 60 / 100 / 200 mm, s revizním otvorem, včetně těsnění, Al/ plast Al / plast / bílá / lak 3 PP60/100RS 1.450,- 7 Prodloužení Ø 60 / 100 / 200 mm, s odvodem kondenzátu, včetně těsnění, Al/ plast Al / plast / bílá / lak 2 PP60/100KA100 zatím není na skladě 8 Komín Ø 60 / 100 včetně přírubového kolena, vodorovný, Al/ plast Al / plast / bílá / lak ,- 9 Komín Ø 60 / 100 s hlavicí, vodorovný, plast plast / bílá 15 A ,- 10 Manžeta krycí Ø 100, silikon silikon - 830CG 90,- 11a Těsnění Ø 60,silikon silikon - MSR ,- 11b Těsnění Ø 100, silikon silikon - MSR ,- Maximální doporučené délky koncentrického odkouření: Vodorovné Ø 60/100-12,9 metrů Při použití více kolen než je v základní sadě se délky úměrně zkracují. Viz.: Hodnoty odporů R jednotlivých dílů odkouření a sání. Součet odporů R použitých dílů nesmí být větší než 100!!! 12

13 SÁNÍ A ODVOD SPALIN ZELENÁ SÉRIE pro kondenzační kotle Odkouření Ø 80/125 - horizontální Pozice Popis Materiál R odpor Kód Cena bez 1 Těsnění koncentrické příruby - součást příruby silikon Příruba Ø 60 / 100 pro kondenzační kotle (shodná s přírubou Ø 80/125) Al / bílá / lak ,- 3 Koleno Ø 80 / 125 / 90, Al/ plast Al / plast / bílá / lak 7,5 PP80/125B ,- 4 Koleno Ø 80 / 125 / 45, Al/ plast Al / plast / bílá / lak 6 PP80/125B45 760,- 5a Prodloužení Ø 80 / 125 / 250 mm, Al/ plast Al / plast / bílá / lak 1,5 PP80/125R ,- 5b Prodloužení Ø 80 / 125 / 500 mm, Al/ plast Al / plast / bílá / lak 3 PP80/125R ,- 5c Prodloužení Ø 80 / 125 / 1000 mm, Al/ plast Al / plast / bílá / lak 6 PP80/125R ,- 6 Prodloužení Ø 80 / 125 / 200 mm s revizním otvorem, včetně těsnění, Al/ plast Al / plast / bílá / lak 3 PP80/125RS 1.520,- 7 Prodloužení Ø 80 / 125 / 200 mm s odvodem kondenzátu, vč. těsnění, Al/ plast Al / plast / bílá / lak 2 PP80/125KA ,- 8 Manžeta krycí Ø 125, silikon silikon MANŽETA 240,- 9 Komín Ø 80 / 125 s hlavicí (bez manžet ), vodorovný, Al/ plast Al / plast / bílá / lak 24 PP80/125WD 1.220,- 10a Těsnění Ø 80, silikon silikon - MSR ,- 10b Těsnění Ø 125, silikon silikon - MSR ,- Maximální doporučené délky koncentrického odkouření: Vodorovné Ø 80 / ,0 metrů (platíprovictrix50) Při použití více kolen než je v základní sadě se délky úměrně zkracují. Viz.: Hodnoty odporů R jednotlivých dílů odkouření a sání. Součet odporů R použitých dílů nesmí být větší než 100!!! 13

14 SÁNÍ A ODVOD SPALIN ZELENÁ SÉRIE pro kondenzační kotle Odkouření Ø 60/100 - vertikální Pozice Popis Materiál R odpor Kód Cena bez 1 Těsnění koncentrické příruby - součást příruby silikon Příruba Ø 60 / 100 pro kondenzační kotle, Al Al / bílá / lak ,- 3 Koleno Ø 60 / 100 / 90, Al/ plast Al / plast / bílá / lak 8,2 PP60/100B90 920,- 4 Koleno Ø 60 / 100 / 45, Al/ plast Al / plast / bílá / lak 6,4 PP60/100B45 920,- 5a Prodloužení Ø 60 / 100 / 250 mm, Al/ plast Al / plast / bílá / lak 1,6 PP60/100R250 zatím není na skladě 5b Prodloužení Ø 60 / 100 / 500 mm, Al/ plast Al / plast / bílá / lak 3,2 PP60/100R ,- 5c Prodloužení Ø 60 / 100 / 1000 mm, Al/ plast Al / plast / bílá / lak 6,4 PP60/100R ,- 6 Prodloužení Ø 60 / 100 / 200 mm s revizním otvorem, včetně těsnění, Al/ plast Al / plast / bílá / lak 3 PP60/100RS 1.450,- 7 Prodloužení Ø 60 / 100 / 200 mm s odvodem kondenzátu, vč. těsnění, Al/ plast Al / plast / bílá / lak 2 PP60/100KA100 zatím není na skladě 8 Manžeta krycí Ø 100, silikon silikon - 830CG 90,- 9 Komín Ø 60 / 100 vč. hlavice, svislý, černý, plast plast/černá 16,3 PP60/100DDBS 2.140,- 9 Komín Ø 60 / 100 vč. hlavice, svislý, červený, plast plast/červená 16,3 PP60/100DDBR 2.140,- 10 Průchodka střechou Ø125 25st./50st., šikmá, černá, plast plast/černá - ZB125UBPS 805,- 10 Průchodka střechou Ø125 25st./50st., šikmá, červená, plast plast/červená - ZB125UBPR 805,- 11 Průchodka střechou Ø 125 rovná, plast plast / černá - ZB125FDK 490,- 12 Ukončovací kryt komínu Ø 100, plast plast / černá - ZB100SCHA 1.760,- 13a Těsnění Ø 60, silikon silikon - MSR ,- 13b Těsnění Ø 100, silikon silikon - MSR ,- Maximální doporučené délky koncentrického odkouření: Svislé Ø 60/100-13,4 metrů Při použití více kolen než je v základní sadě se délky úměrně zkracují. Viz.: Hodnoty odporů R jednotlivých dílů odkouření a sání. Součet odporů R použitých dílů nesmí být větší než 100!!! 14

15 SÁNÍ A ODVOD SPALIN ZELENÁ SÉRIE pro kondenzační kotle Odkouření Ø 80/125 - vertikální Pozice Popis Materiál R odpor Kód Cena bez 1 Těsnění koncentrické příruby - součást příruby silikon Příruba Ø 60 / 100 pro kondenzační kotle (shodná s přírubou Ø 80/125) Al / bílá / lak ,- 3 Koleno Ø 80 / 125 / 90, Al/ plast Al / plast / bílá / lak 7,5 PP80/125B ,- 4 Koleno Ø 80 / 125 / 45, Al/ plast Al / plast / bílá / lak 6 PP80/125B45 760,- 5a Prodloužení Ø 80 / 125 / 250 mm, Al/ plast Al / plast / bílá / lak 1,5 PP80/125R ,- 5b Prodloužení Ø 80 / 125 / 500 mm, Al/ plast Al / plast / bílá / lak 3 PP80/125R ,- 5c Prodloužení Ø 80 / 125 / 1000 mm, Al/ plast Al / plast / bílá / lak 6 PP80/125R ,- 6 Prodloužení Ø 80 / 125 / 200 mm s revizním otvorem, vč. těsnění, Al/ plast Al / plast / bílá / lak 3 PP80/125RS 1.520,- 7 Prodloužení Ø 80 / 125 / 200 mm s odvodem kondenzátu,vč.těsnění, Al/plast Al / plast / bílá / lak 1 PP80/125KA ,- 8 Manžeta krycí Ø 125, silikon silikon MANŽETA 240,- 9 Komín Ø 80 / 125 vč. hlavice, svislý, černý, plast plast/černá 16,3 PP80/125DDBS 2.270,- 9 Komín Ø 80 / 125 vč. hlavice, svislý, červený, plast plast/červená 16,3 PP80/125DDBR 2.270,- 10 Průchodka střechou Ø125 25st./50st., šikmá, černá, plast plast/černá - ZB125UBPS 805,- 10 Průchodka střechou Ø125 25st./50st., šikmá, červená, plast plast/červená - ZB125UBPR 805,- 11 Průchodka střechou Ø 125 rovná, plast plast / černá - ZB125FDK 490,- 12a Těsnění Ø 80, silikon silikon - MSR ,- 12b Těsnění Ø 125, silikon silikon - MSR ,- Maximální doporučené délky koncentrického odkouření: Svislé Ø 80 / ,0 metrů ( platí pro VICTRIX 50 ) Při použití více kolen než je v základní sadě se délky úměrně zkracují. Viz.: Hodnoty odporů R jednotlivých dílů odkouření a sání. Součet odporů R použitých dílů nesmí být větší než 100!!! 15

16 FLEXIBILNÍ A TRUBNÍ SYSTÉM ODVODU SPALIN PRO PLYNOVÉ KOTLE KLASICKÉ I KONDENZAČNÍ S VÝSTUPNÍ TEPLOTOU SPALIN DO 130 Díky jednotlivým částem o malém průměru, lze tento systém instalovat do již existujících komínových těles. Tento systém je řešením nejen do již existujících komínových těles, ale je uzpůsoben i k vertikální montáži do uzavřených prostor. Ukončovací hlavice je pevně ukotvena do krycího panelu komína. FLEXIBILNÍ SYSTÉM TRUBNÍ SYSTÉM Typ-název Popis složení Kód Barva Materiál Obrázek Cena Kč Koleno 75 / 87, ,- Koleno 110 / 87, Plast Koleno 87,5 hrdlo / nástavec 170,- Černá Ricom Koleno 125 / 87,5 ( včetně těsnění ) AR ,- Koleno 160 / 87, ,- Koleno 75 / ,- Koleno 110 / Plast Koleno 45 hrdlo / nástavec 170,- Černá Ricom Koleno 125 / 45 ( včetně těsnění ) AR ,- Koleno 160 / ,- Trubka 75/ 150mm Plast Trubka pevná s jedním hrdlem délka 0,15 metru 70,- Černá Ricom Trubka 110/ 150mm ( včetně těsnění ) AR ,- Trubka 75/ 250mm ,- Trubka 110/ 250mm Plast Trubka pevná s jedním hrdlem délka 0,25 metru 160,- Černá Ricom Trubka 125/ 250mm ( včetně těsnění ) AR ,- Trubka 160/ 250mm ,- Trubka 75/ 500mm ,- Trubka 110/ 500mm Plast Trubka pevná s jedním hrdlem délka 0,50 metru 210,- Černá Ricom Trubka 125/ 500mm ( včetně těsnění ) AR ,- Trubka 160/ 500mm ,- Trubka 75/ 1000mm ,- Trubka 110/1000mm Plast Trubka pevná s jedním hrdlem délka 1,00 metru 330,- Černá Ricom Trubka 125/ 1000mm ( včetně těsnění ) AR ,- Trubka 160/ 1000mm ,- Trubka 75/ 2000mm ,- Trubka 110/ 2000mm Plast Trubka pevná s jedním hrdlem délka 2,00 metru 510,- Černá Ricom Trubka 125/ 2000mm ( včetně těsnění ) AR ,- Trubka 160/ 2000mm ,- Spojka 75/ Plast 280,- Spojka 110/110 Spojka pevná Černá Ricom 340,- Spojka 125/ AR ,- Trubka flex ,- Trubka flex Plast Trubka flexibilní (hadice) délka v klubu 25 metru 330,- Černá Ricom Trubka flex 125 Cena za běžný metr AR ,- Trubka flex

17 FLEXIBILNÍ A TRUBNÍ SYSTÉM ODVODU SPALIN PRO PLYNOVÉ KOTLE KLASICKÉ I KONDENZAČNÍ S VÝSTUPNÍ TEPLOTOU SPALIN DO 130 Díky jednotlivým částem o malém průměru, lze tento systém instalovat do již existujících komínových těles. Tento systém je řešením nejen do již existujících komínových těles, ale je uzpůsoben i k vertikální montáži do uzavřených prostor. Ukončovací hlavice je pevně ukotvena do krycího panelu komína. Typ-název Popis složení Kód Barva Materiál Obrázek Cena Kč T kus ,- Plast T kus s jedním hrdlem T kus Černá Ricom 350,- ( včetně těsnění ) AR-166 T kus ,- Přechodka P/F ,- Plast Černá Přechodka P/F 110 Přechodka z pevné trubky na hadici (nástavec) Ricom 390,- AR-166 Přechodka P/F ,- Přechodka F/P ,- Plast Přechodka z hadice na pevnou trubku (hrdlo) Přechodka F/P Černá Ricom 390,- ( včetně těsnění ) AR-166 Přechodka F/P ,- Přechodka F/F ,- Plast Přechodka z hadice na hadici (spojka) Přechodka F/F Černá Ricom 630,- ( včetně těsnění ) AR-166 Přechodka F/F ,- Víčko ,- Plast Víčko s nástavcem pro odvod kondenzátu Víčko Černá Ricom 390,- ( včetně těsnění ) AR-166 Víčko ,- Víčko 75 revizní ,- Plast Víčko revizního otvoru ( na T kus) Víčko 110 revizní Černá Ricom 360,- ( včetně těsnění ) AR-166 Víčko 125 revizní ,- Adaptér 80/75 Adaptér 75/80 Přechod s hrdlem 75 a nástavcem 80 do příruby kotle ( včetně těsnění ) Přechod s hrdlem 80 a nástavcem 75 do příruby kotle ( včetně těsnění ) Plast 430,- Ricom Černá AR ,- Silikon.těsnění Silikon 35,- Silikon.těsnění 110 Silikonové těsnění do hrdla Silikon 40,- Silikon.těsnění Silikon 50,- Hlavice ,- Hlavice 110 Hlavice se stříškou pro ukončení svislého odkouření Černá Al 830,- Hlavice ,- Kotvící prvek ,- Kotvící prvek 110 Kotvící prvek Černá Kov/pryž 120,- Kotvící prvek ,- Distanční obj ,- Distanční obj. 110 Distanční objímka - nerez Nerez Nerez 210,- Distanční obj ,- Distanční obj.-uni Distanční objímka - plast, UNI 34UNI Krémová Plast 250,- Adaptér 60/ ,- Adaptér 125/ ,- Adaptér 125/ ,- Redukce - Adaptér Černá Al Adaptér 110/ ,- Adaptér 110/ ,- Adaptér 130/ ,- Adaptér 125/ ,- Adaptér 125/ ,- Adaptér 125/ ,- Adaptér 125/110 Redukce - Adaptér Černa Plast 750,- Adaptér 110/ ,- Adaptér 110/ ,- Adaptér 110/ ,- 17

18 rozdělovací systém zónového vytápění podlahové vytápění pro systémy s velkým obsahem vody DIM Multi-systém Typ Zónová centrála - pro zónová čerpadla nebo zónové ventily pro kotle: NIKE/EOLO Extra@, NIKE/EOLO Superior, NIKE/EOLO Maior@, AVIO/ZEUS ZEUS Superior, HERCULES, HERCULES Mini, EOLO/ZEUS, Eco@, VICTRIX, VICTRIX Zeus, VICTRIX Plus, HERCULES Condensing, plynové kotle řady KW a KW X DIM basic sada pro systémy s velkým obsahem vody pro kotle VICTRIX, VICTRIX Zeus, VICTRIX Plus, HERCULES Condensing, EOLO/ZEUS Eco@, NIKE/EOLO Maior@, NIKE/EOLO Superior, NIKE/EOLO Extra@, ZEUS Superior, AVIO/ZEUS HERCULES, HERCULES Mini, plynové kotle řady KW a KW X Kód Cena Kč 2.850, ,- DIM 2 zóny - sada pro dvě topné zóny klasické (radiátorové) teploty ,- DIM 3 zóny - Sada pro tři topné zóny klasické (radiátorové) teploty DIM vysoká / nízká teplota - Sada pro zónu klasické teploty (radiátory) a zónu nízké teploty (podlahová zóna) DIM 1x vysoká / 2x nízká teplota - Sada pro jednu zónu klasické teploty (radiátory) a dvě zóny nízké teploty (podlahová zóna) , , ,- HERCULES 2 zóny - sada pro dvě topné zóny klasické (radiátorové) teploty HERCULES 3 zóny - sada pro tři topné zóny klasické (radiátorové) teploty , ,- HERCULES vysoká / nízká teplota - sada pro jednu zónu klasické teploty (radiátory) a jednu zónu nízké teploty (podlahová zóna) ,- HERCULES CONDENSING 2 zóny - sada pro dvě topné zóny klasické (radiátorové) teploty ,- HERCULES CONDENSING 3 zóny - sada pro tři topné zóny klasické (radiátorové) teploty ,- HERCULES CONDENSING vysoká / nízká teplota - sada pro jednu zónu klasické teploty (radiátory) a jednu zónu nízké teploty (podlahová zóna) ,- Sada pro dopojení solárních panelů pro HERCULES 27 a HERCULES Condensing ,- 18

19 , VOLITELNÁ PŘÍSLUŠENSTVÍ Typ Modulační elektronická řídící jednotka A.R.C určená pouze pro kotle NIKE/EOLO NIKE/EOLO Superior, EOLO/ZEUS ZEUS Superior, HERCULES, HERCULES Mini, HERCULES Condensing, VICTRIX,VICTRIX KW, VICTRIX Zeus, NIKE/EOLO Maior KW Kód Cena Kč 3.270,- Řídící jednotka C.R.D. pouze pro řadu STAR KW, MINI KW ,- Digitální programovatelný termostat EURO pro všechny typy HUTERMANN93 760,- Bezdrátový digitální programovatelný termostat TP 60 pro všechny typy Externí sonda pro ekvitermní regulaci pouze pro kotle NIKE/EOLO Superior, ZEUS Superior, HERCULES, HERCULES Mini, HERCULES Condensing, VICTRIX, VICTRIX S, VICTRIX Zeus, NIKE/EOLO Maior KW Jablotron 7TP ,- 680,- Úpravna vody HERCULES HERCULES Condensing ,- Úpravna vody pro VICTRIX KW ,- Úpravna vody EOLO Star a NIKE Star ,- Úpravna vody HERCULES Mini ,- Úpravna vody ZEUS AVIO/ZEUS Maior ,- Úpravna vody ZEUS Mini ,- Úpravna vody ZEUS Superior ,- Úpravna vody NIKE/EOLO Maior@ a Superior, EOLO Eco@, VICTRIX ,- Úpravna vody VICTRIX Zeus ,- Úpravna vody NIKE/EOLO Mini ,- Úpravna vody EXTRA Intra ,- Úpravna vody JULIUS Star a CAESAR Star ,- Expanzní nádoba okruhu TUV pro VICTRIX Zeus ,- Expanzní nádoba okruhu TUV pro VICTRIX KW ,- Expanzní nádoba okruhu TUV pro ZEUS Mini ,- Expanzní nádoba okruhu TUV pro AVIO/ZEUS Maior, ZEUS ,- Trubka a propojení expanzní nádoby okruhu TUV kotlů AVIO/ZEUS Maior a ZEUS ,- Přídavná 12 litrová expanzní nádoba topného okruhu pro HERCULES ,- Cirkulační propojovací sada HERCULES HERCULES Condensing (včetně cirkulačního čerpadla) ,- Cirkulační propojovací sada HERCULES (pouze trubka a propojení) ,- Cirkulační propojovací sada HERCULES Mini ,- Cirkulační propojovací sada pro 80 litrový bojler ,- Cirkulační propojovací sada pro 105 litrový bojler ,- Cirkulační propojovací sada pro 120 litrový bojler ,- Cirkulační propojovací sada pro AVIO/ZEUS Maior, ZEUS Superior, ZEUS ,- Cirkulační propojovací sada pro ZEUS Mini ,- Cirkulační propojovací sada pro VICTRIX Zeus ,- Sada by-pass pro NIKE/EOLO Mini, EXTRA Mini ,- Sada by-pass pro AVIO/ZEUS Maior, ZEUS Mini ,- Sada by-pass pro EXTRA Intra ,- Sada proti zamrznutí kotle pro EXTRA@TF/CS ,- Sada proti zamrznutí kotle pro NIKE/EOLO Extra@, EXTRA Mini, EXTRA Intra ,- Sada proti zamrznutí průtokového ohřívače vody CAESAR Star 1.540,- Flexibilní dopojovací sada topení voda - plyn 1.110,- Připojovací sada pro kotel VICTRIX KW ,- Připojovací sada pro kotel VICTRIX KW X ,- 19

20 PŘIPOJENÍ PRO BOILER - UB Připojovací souprava pro paralelní připojení 2 boilerů - UB , Sada pro připojení solárních panelů (pro jeden boiler) 880, Cirkulační propoj pro jeden boiler UB , Sada pro připojení solárních panelů (pro dva boilery) 3 420, Cirkulační propoj pro dva boilery UB ,- ODKOUŘENÍ VICTRIX 50 KÓD POPIS ZOBRAZENÍ Cena Sestava odkouření D.125 pro 2 kotle v baterii , Rozšíření sestavy odkouření D.125 pro 3 kotle v baterii 5 740, Prodloužení odkouření D.125, délka 2 metry pro kotle v baterii 1 570, Sestava horizontálního koncentrického odkouření D.80/125 pro VICTRIX , Sestava vertikálního koncentrického odkouření D.80/125 pro VICTRIX , Prodloužení koncentrického odkouření D.80/125 L=2 metry pro VICTRIX , Koncentrické koleno 87 D.80/ , Koncentrické koleno 45 D.80/ , Těsnění odkouření d.80 - Centrotherm 1 kus 59, Těsnění odkouření d Centrotherm 1 kus 71, Těsnění odkouření d Centrotherm 1 kus 98, Střešní průchodka D. 80/125 pro odkouření VICTRIX , Sestava horizontálního odkouření D.80 bez koše pro VICTRIX , Sestava horizontálního odkouření D.80 s košem pro VICTRIX , Sestava vertikálního odkouření D.80 se stříškou pro VICTRIX ,- 20

21 HYDRAULICKÉ SADY PRO VICTRIX Souprava pro hydraulické propojení 2 kotlů VICTRIX 50 do baterie , Přídavná souprava pro hydraulické propojení 3. kotle VICTRIX 50 do baterie , Zabezpečovací souprava ISPESL pro kotle VICTRIX 50 v baterii 8 270, Zabezpečovací souprava ISPESL pro instalaci jednoho kotle VICTRIX 50 - vertikální orientace 6 900, Souprava pro instalaci třícestného ventilu pro připojení nepřímotopného boileru ke kotli VICTRIX , Protizámrazová souprava pro kotel VICTRIX , Hydraulický vyrovnávač tlaku pro VICTRIX ,- REGULAČNÍ PRVKY PRO VICTRIX Termoregulátor THETA N233 BVVC , Prostorový modulační termostat RFF 2 680, Zónový termostat THETA RS 5 080, Panel pro připojení a montáž regulátoru THETA N233 BVVC na stěnu 1 570, Sonda externí teploty NTC 12K 560, Kontaktní sonda výstupní teploty topného systému VF , Sonda teploty TUV v boileru KVT 20/5/6 510, Souprava konektorů pro připojení regulátoru THETA N233 BVVC 600,- EXPANZNÍ NÁDOBA PRO VICTRIX Expanzní nádoba 2 litry pro VICTRIX ,- 21
