1 VIPS gas s.r.o., Na Bělidle 1135, Liberec 6, TECHNICKÉ LISTY 1 / 2010

2 2

3 OBSAH: 4-5 Kondenzační kotle VICTRIX X 12 kw 6-7 Kondenzační kotle VICTRIX X 24 kw 8-9 Kondenzační kotle VICTRIX 24 kw R Kondenzační kotle VICTRIX 24 kw X Kondenzační kotle VICTRIX SUPERIOR 32 kw X Kondenzační kotel VICTRIX Kondenzační kotle VICTRIX Kondenzační kotle VICTRIX Kondenzační kotle VICTRIX 24 kw Kondenzační kotle VICTRIX 26 kw Kondenzační kotle VICTRIX SUPERIOR 32 kw Kondenzační kotle VICTRIX ZEUS 26kW Kondenzační kotle VICTRIX ZEUS SUPERIOR 26kW Kondenzační kotle VICTRIX ZEUS SUPERIOR 32kW Kondenzační kotel HERCULES Solar 26 kw Kondenzační kotel HERCULES CONDENSING 20 / 27 / 27 ABT Kondenzační kotel HERCULES CONDENSING 26 kw / 32 kw / 32 kw ABT Elektronický kotel NIKE MINI 24 kw S / EOLO MINI 24 kw S Elektronický kotel EOLO MAIOR 28 kw X Elektronický kotel NIKE STAR 24 kw / EOLO STAR 24 kw Elektronický kotel NIKE MINI 24 kw / EOLO MINI 24 kw Elektronický kotel NIKE MINI 28 kw / EOLO MINI 28 kw Elektronický kotel EOLO MAIOR 24 / 28 / 32 kw Elektronický kotel ZEUS 24 kw Elektronický kotel ZEUS 28 kw Elektronický kotel AVIO 24 kw Elektronický kotel ZEUS SUPERIOR 24 kw Elektronický kotel ZEUS SUPERIOR 28 kw Elektronický kotel ZEUS SUPERIOR 32 kw 62 - Odkouření 80/80 dělené horizontální (modrá série) 63 - Odkouření 80/80 dělené vertikální (modrá série) 64 - Odkouření 60/100 horizontální (modrá série) 65 - Odkouření 80/125 horizontální (modrá série) 66 - Odkouření 60/100 vertikální (modrá série) 67 - Odkouření 80/125 vertikální (modrá série) 68 - Odkouření 80/80 dělené (zelená série) 69 - Odkouření 60/100 horizontální (zelená série) 70 - Odkouření 80/125 horizontální (zelená série) 71 - Odkouření 60/100 vertikální (zelená série) 72 - Odkouření 80/125 vertikální (zelená série) 73 - Nerezové zásobníky řady UB 74 - D.I.M. Vysoká/nízká 75 - D.I.M. 1x Nízká 2x Vysoká zóna 76 - D.I.M. Basic 77 - D.I.M. Dvě zóny 78 - D.I.M. Tři zóny 79 - Technická data D.I.M. jednotek 80 - Hercules Condensing 2 a 3 topné zóny o stejné teplotě 81 - Hercules Condensing smíšené topné zóny 82 - Hercules 2 a 3 ostré topné zóny 83 - Hercules smíšené topné zóny 84 - Hercules Condensing kw - Sada jedné nízkoteplotní zóny 85 - Hercules Condensing kw - Sada jedné vysokoteplotní zóny 86 - Hercules Condensing kw - Sada dvou vysokoteplotních zón 87 - Hercules Condensing kw - Sada dvou nízkoteplotních zón 88 - Hercules Condensing 32 kw ABT - Sada třetí nízkoteplotní zóny 89 - Řídící jednotka Super CAR 90 - Řídící jednotka A.R.C Řídící jednotka C.R.D Venkovní sondy IMMERGAS 3

4 KONDENZAČNÍ ELEKTRONICKÉ KOTLE IMMERGAS VICTRIX X 12 kw VICTRIX X 12 kw je závěsný kondenzační kotel s uzavřenou spalovací komorou o výkonu 1,9-12 kw. Tento kotel je určen pro topení. Pro výrobu TUV je možno dodatečně napojit nepřímotopný zásobník. Sada pro připojení nepřímotopného zásobníku TUV kód: Rozměry kotle VICTRIX X 12 kw Popis Charakteristika čerpadla G Plyn 3/4 MU Výstup do spirály boileru 3/4 * RU Zpátečka ze spirály boileru 3/4 * RR Studená voda -plnění kotle 1/2 R Zpátečka z topného systému 3/4 Výtlak kpa Výtlak m H2O M Výstup do topného systému 3/4 Výkon l/hod SC V Odvod kondenzátu Přívod el.proudu A = využitelná výtlačná výška při maximální rychlosti - by-pass vyřazen B = využitelná výtlačná výška při maximální rychlosti - s by-passem Maximální doporučené délky odkouření - Zelená série HORIZONTÁLNÍ 80/ m HORIZONTÁLNÍ 60/100 12,9 m VERTIKÁLNÍ 80/ m VERTIKÁLNÍ 60/100 13,4 m DĚLENÉ HORIZONTÁLNÍ - součet 80/80 36 m DĚLENÉ VERTIKÁLNÍ - součet 80/80 41 m Pozor na délky odkouření! Pokud je instalováno koleno je vždy délka odkouření o jeden metr kratší. MODEL Výkon kw Premix hořák Uzavřená spalovací komora Nízké NOx a CO Elektronické zapalování modulace El.krytí IPX4D Sonda venkovní teploty Řídící jednotka ARC D.I.M. VICTRIX X 12 kw 1,9-12 volitelné volitelné volitelné 4

5 Popis TECHNICKÁ DATA IMMERGAS VICTRIX X 12 kw Jednotky VICTRIX X 12 kw Plynová část Výkon kotle max./min. [kw] 12,0 / 1,9 Účinnost při tepelném spádu 40 / 30 C [%] max. 107,0 min. 106,8 Účinnost při tepelném spádu 80 / 60 C [%] max. 97,7 min. 93,2 Energetická účinnost (Evropská směrnice 92/42/CE) hvězdy **** Elektroinstalace Napětí / frekvence [V/Hz] 230 / 50 Příkon [kw] 0,120 Proud [A] 0,55 Stupeň el. krytí - IPX4D Topení Max. tlak v topném systému [Bar] 3 Min/Max. teplota v topném systému pos.1 [ C] 25/50 Min/Max. teplota v topném systému pos.2 [ C] 25/85 Objem uzavřené tl.expanzní nádoby [litry] 5,7 Využitelný výkon čerpadla [m H 2 O] 0,84 Připojení Maximální teplota spalin [ C] 75 Odvod spalin a přívod spalovacího vzduchu způsob Mimo objekt odvodu spalin [mm] 60 přívodu spal. vzduchu [mm] 100 (80, dělené odkouření) Připojení topné vody [G] 3/4 Připojení TUV - plnění kotle [G] 1/2 Připojení plyn [G] 3/4 Rozměry, hmotnost, ostatní Rozměr V Š H [mm] 795 x 440 x 250 Hmotnost bez vody [kg] 36,5 Hmotnost včetně vody [kg] 39,5 Hlučnost [db] Max.55 5

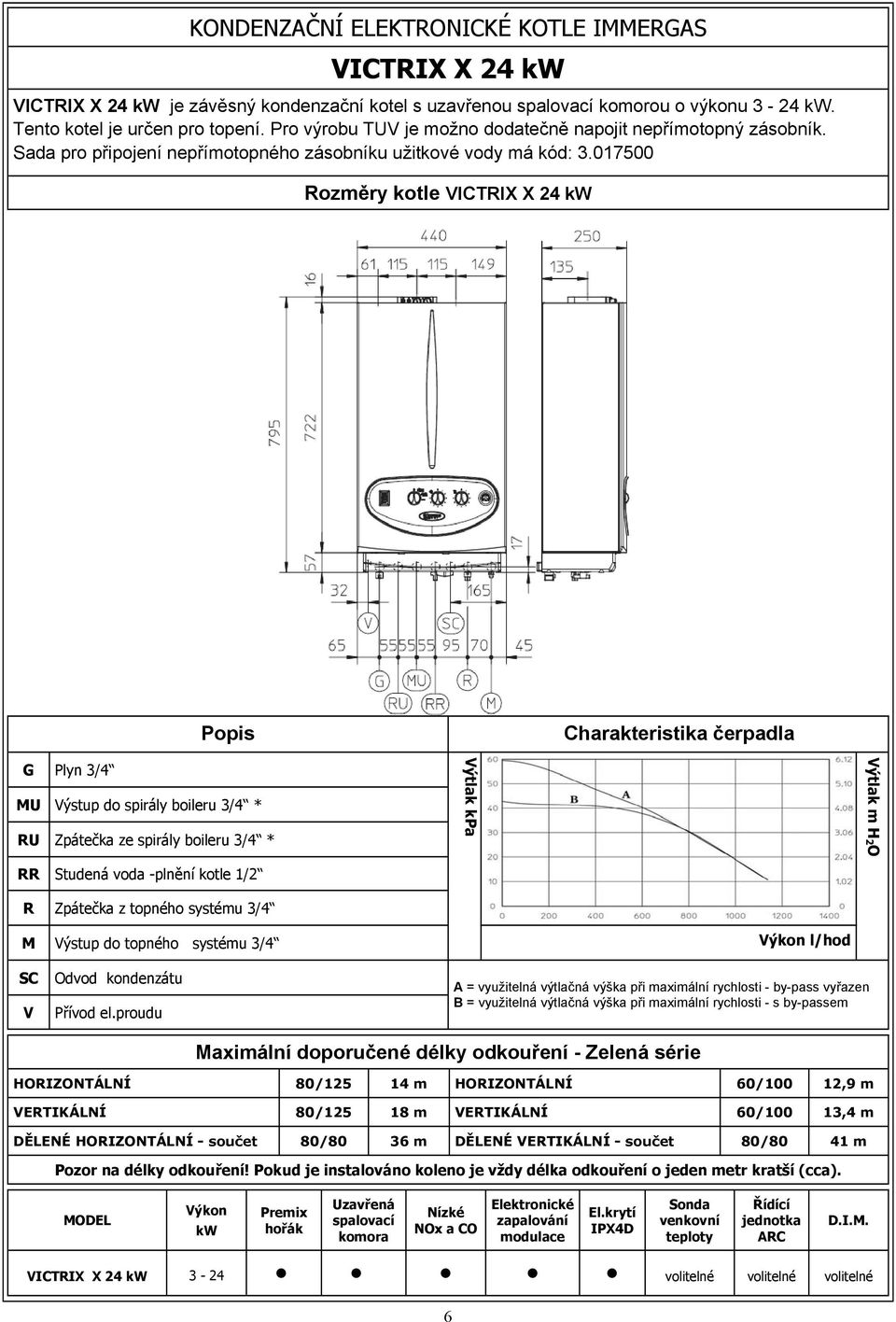

6 KONDENZAČNÍ ELEKTRONICKÉ KOTLE IMMERGAS VICTRIX X 24 kw VICTRIX X 24 kw je závěsný kondenzační kotel s uzavřenou spalovací komorou o výkonu 3-24 kw. Tento kotel je určen pro topení. Pro výrobu TUV je možno dodatečně napojit nepřímotopný zásobník. Sada pro připojení nepřímotopného zásobníku užitkové vody má kód: Rozměry kotle VICTRIX X 24 kw Popis Charakteristika čerpadla G Plyn 3/4 MU Výstup do spirály boileru 3/4 * RU Zpátečka ze spirály boileru 3/4 * RR Studená voda -plnění kotle 1/2 R Zpátečka z topného systému 3/4 Výtlak kpa Výtlak m H2O M Výstup do topného systému 3/4 Výkon l/hod SC V Odvod kondenzátu Přívod el.proudu A = využitelná výtlačná výška při maximální rychlosti - by-pass vyřazen B = využitelná výtlačná výška při maximální rychlosti - s by-passem Maximální doporučené délky odkouření - Zelená série HORIZONTÁLNÍ 80/ m HORIZONTÁLNÍ 60/100 12,9 m VERTIKÁLNÍ 80/ m VERTIKÁLNÍ 60/100 13,4 m DĚLENÉ HORIZONTÁLNÍ - součet 80/80 36 m DĚLENÉ VERTIKÁLNÍ - součet 80/80 41 m Pozor na délky odkouření! Pokud je instalováno koleno je vždy délka odkouření o jeden metr kratší (cca). MODEL Výkon kw Premix hořák Uzavřená spalovací komora Nízké NOx a CO Elektronické zapalování modulace El.krytí IPX4D Sonda venkovní teploty Řídící jednotka ARC D.I.M. VICTRIX X 24 kw 3-24 volitelné volitelné volitelné 6

7 Popis TECHNICKÁ DATA IMMERGAS VICTRIX X 24 kw Jednotky VICTRIX X 24 kw Plynová část Výkon kotle max./min. [kw] 24,0 / 3,0 Účinnost při tepelném spádu 40 / 30 C [%] max. 108,1 min. 107,1 Účinnost při tepelném spádu 80 / 60 C [%] max. 97,8 min. 94,9 Energetická účinnost (Evropská směrnice 92/42/CE) hvězdy **** Elektroinstalace Napětí / frekvence [V/Hz] 230 / 50 Příkon [kw] 0,135 Proud [A] 0,61 Stupeň el. krytí - IPX4D Topení Max. tlak v topném systému [Bar] 3 Min/Max. teplota v topném systému pos.1 [ C] 25/50 Min/Max. teplota v topném systému pos.2 [ C] 25/85 Objem uzavřené tl.expanzní nádoby [litry] 5,7 Využitelný výkon čerpadla [m H 2 O] 1,90 Připojení Maximální teplota spalin [ C] 75 Odvod spalin a přívod spalovacího vzduchu způsob Mimo objekt odvodu spalin [mm] 60 přívodu spal. vzduchu [mm] 100 (80, dělené odkouření) Připojení topné vody [G] 3/4 Připojení TUV - plnění kotle [G] 1/2 Připojení plyn [G] 3/4 Rozměry, hmotnost, ostatní Rozměr V Š H [mm] 795 x 440 x 250 Hmotnost bez vody [kg] 38,2 Hmotnost včetně vody [kg] 41,6 Hlučnost [db] Max.55 7

8 KONDENZAČNÍ ELEKTRONICKÉ KOTLE IMMERGAS VICTRIX 24 kw R VICTRIX 24 kw R je závěsný kondenzační kotel s uzavřenou spalovací komorou o výkonu 4-24 kw. Tento kotel je určen pro topení a není vybaven expanzní nádobou topení, pojistným ventilem, tlakoměrem ani oběhovým čerpadlem. Pro výrobu TUV je možno dodatečně napojit nepřímotopný zásobník. Sada pro připojení nepřímotopného zásobníku TUV kód: Kotel je především určen pro výměnu starých stacionárních kotlů při zachování stávajícího topného systému včetně oběhového čerpadla, expanzní nádoby a pojistného ventilu. Rozměry kotle VICTRIX 24 kw R Popis G Plyn 3/4 M Výstup do topného systému 3/4 R Zpátečka z topného systému 3/4 V Přívod el.proudu SC Odvod kondenzátu Maximální doporučené délky odkouření - Zelená série HORIZONTÁLNÍ 80/ m HORIZONTÁLNÍ 60/100 12,9 m VERTIKÁLNÍ 80/ m VERTIKÁLNÍ 60/100 13,4 m DĚLENÉ HORIZONTÁLNÍ - součet 80/80 36 m DĚLENÉ VERTIKÁLNÍ - součet 80/80 41 m Pozor na délky odkouření! Pokud je instalováno koleno je vždy délka odkouření o jeden metr kratší. MODEL Výkon kw Premix hořák Uzavřená spalovací komora Nízké NOx a CO Elektronické zapalování modulace El.krytí IPX4D Sonda venkovní teploty Řídící jednotka ARC D.I.M. VICTRIX 24 kw R 4-24 volitelné volitelné volitelné 8

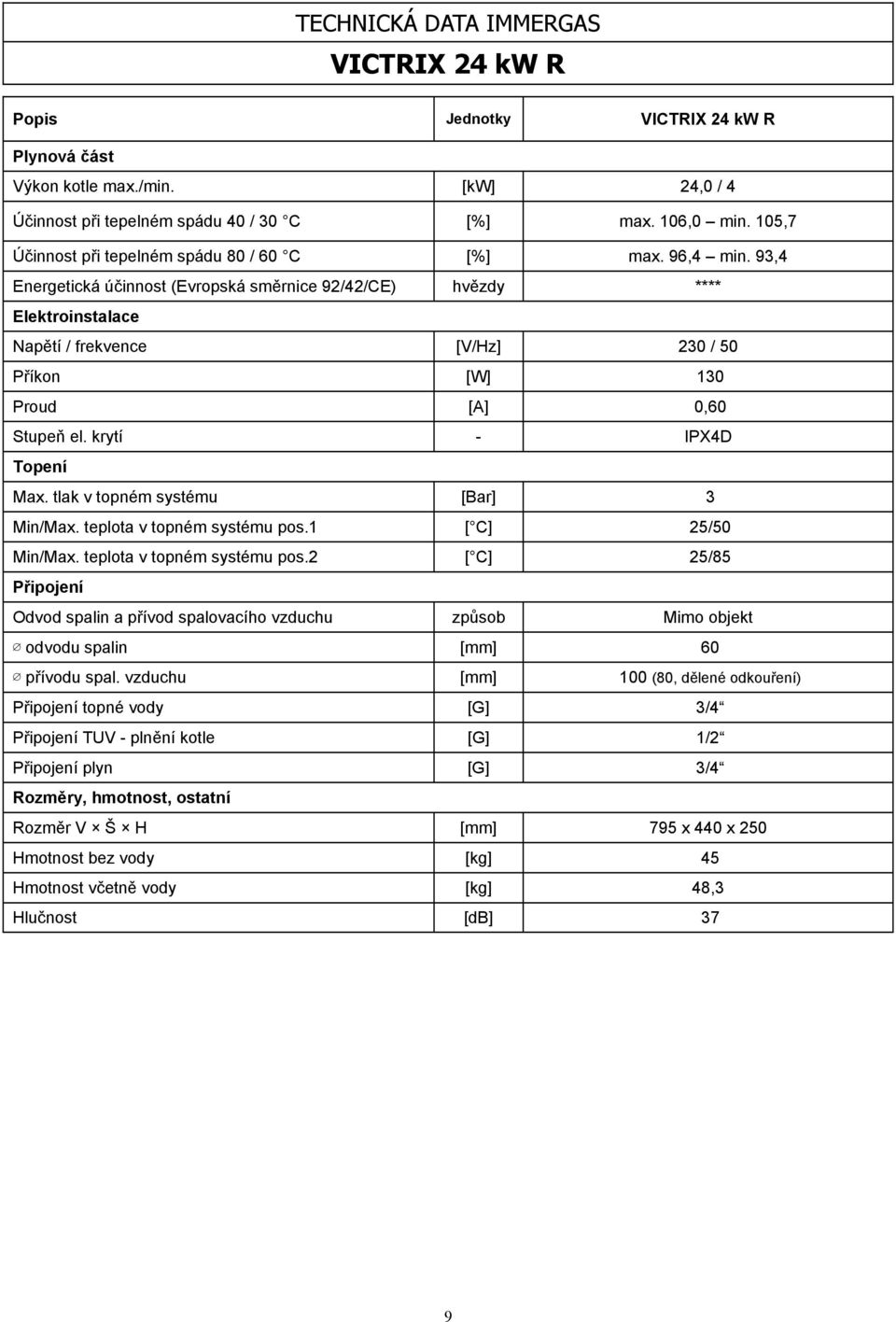

9 TECHNICKÁ DATA IMMERGAS VICTRIX 24 kw R Popis Jednotky VICTRIX 24 kw R Plynová část Výkon kotle max./min. [kw] 24,0 / 4 Účinnost při tepelném spádu 40 / 30 C [%] max. 106,0 min. 105,7 Účinnost při tepelném spádu 80 / 60 C [%] max. 96,4 min. 93,4 Energetická účinnost (Evropská směrnice 92/42/CE) hvězdy **** Elektroinstalace Napětí / frekvence [V/Hz] 230 / 50 Příkon [W] 130 Proud [A] 0,60 Stupeň el. krytí - IPX4D Topení Max. tlak v topném systému [Bar] 3 Min/Max. teplota v topném systému pos.1 [ C] 25/50 Min/Max. teplota v topném systému pos.2 [ C] 25/85 Připojení Odvod spalin a přívod spalovacího vzduchu způsob Mimo objekt odvodu spalin [mm] 60 přívodu spal. vzduchu [mm] 100 (80, dělené odkouření) Připojení topné vody [G] 3/4 Připojení TUV - plnění kotle [G] 1/2 Připojení plyn [G] 3/4 Rozměry, hmotnost, ostatní Rozměr V Š H [mm] 795 x 440 x 250 Hmotnost bez vody [kg] 45 Hmotnost včetně vody [kg] 48,3 Hlučnost [db] 37 9

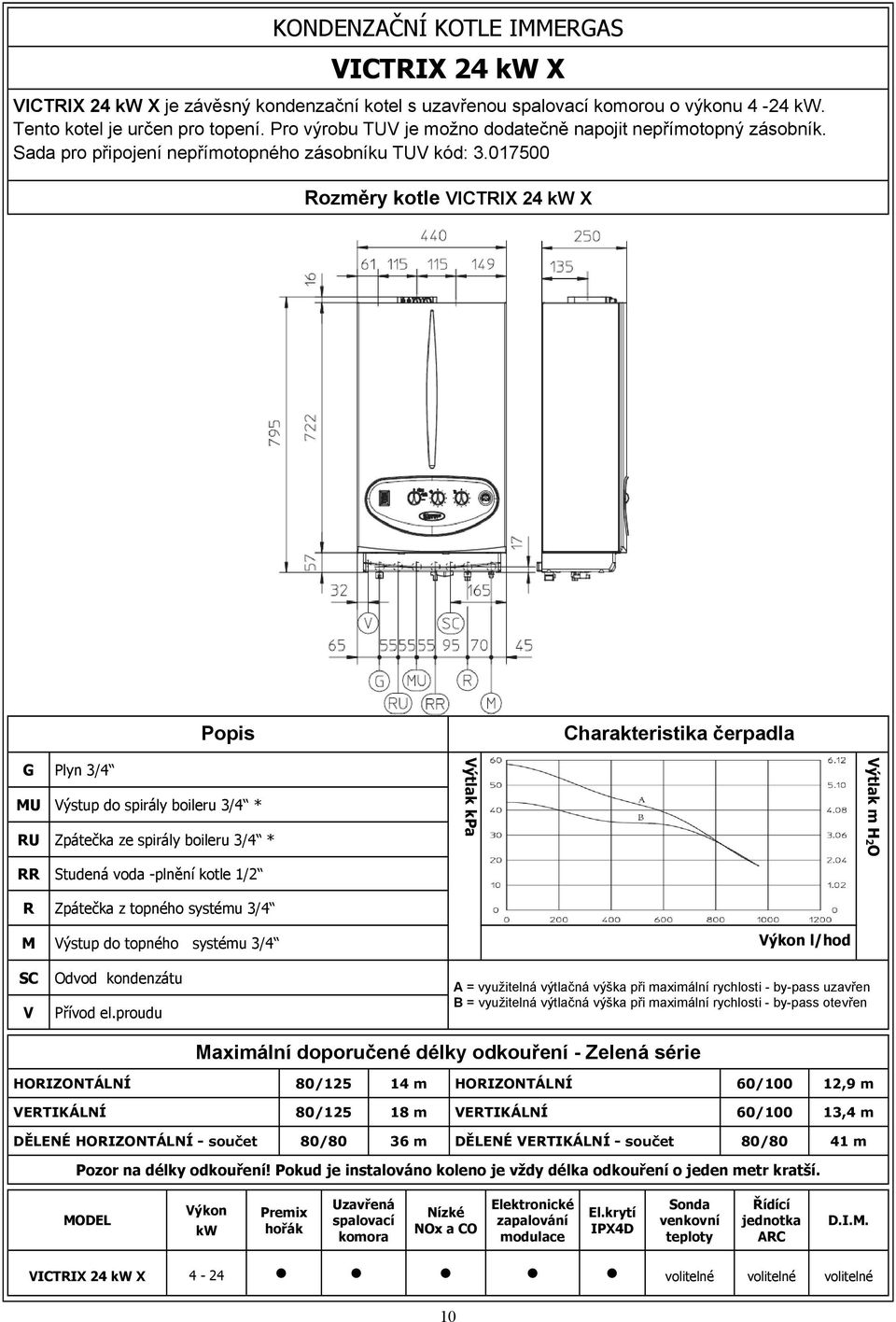

10 KONDENZAČNÍ KOTLE IMMERGAS VICTRIX 24 kw X VICTRIX 24 kw X je závěsný kondenzační kotel s uzavřenou spalovací komorou o výkonu 4-24 kw. Tento kotel je určen pro topení. Pro výrobu TUV je možno dodatečně napojit nepřímotopný zásobník. Sada pro připojení nepřímotopného zásobníku TUV kód: Rozměry kotle VICTRIX 24 kw X Popis Charakteristika čerpadla G Plyn 3/4 MU Výstup do spirály boileru 3/4 * RU Zpátečka ze spirály boileru 3/4 * RR Studená voda -plnění kotle 1/2 R Zpátečka z topného systému 3/4 Výtlak kpa Výtlak m H2O M Výstup do topného systému 3/4 Výkon l/hod SC V Odvod kondenzátu Přívod el.proudu A = využitelná výtlačná výška při maximální rychlosti - by-pass uzavřen B = využitelná výtlačná výška při maximální rychlosti - by-pass otevřen Maximální doporučené délky odkouření - Zelená série HORIZONTÁLNÍ 80/ m HORIZONTÁLNÍ 60/100 12,9 m VERTIKÁLNÍ 80/ m VERTIKÁLNÍ 60/100 13,4 m DĚLENÉ HORIZONTÁLNÍ - součet 80/80 36 m DĚLENÉ VERTIKÁLNÍ - součet 80/80 41 m Pozor na délky odkouření! Pokud je instalováno koleno je vždy délka odkouření o jeden metr kratší. MODEL Výkon kw Premix hořák Uzavřená spalovací komora Nízké NOx a CO Elektronické zapalování modulace El.krytí IPX4D Sonda venkovní teploty Řídící jednotka ARC D.I.M. VICTRIX 24 kw X 4-24 volitelné volitelné volitelné 10

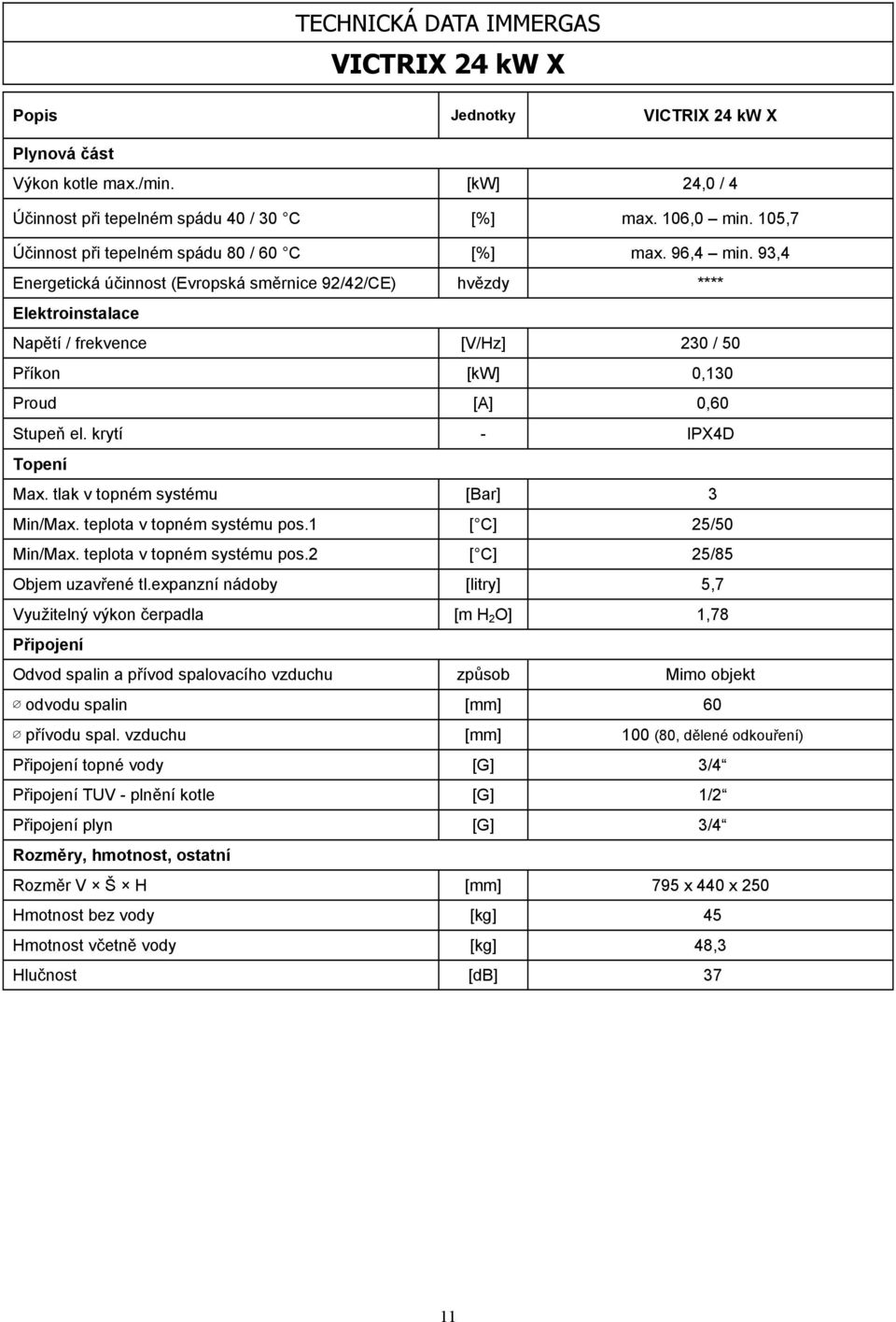

11 Popis TECHNICKÁ DATA IMMERGAS VICTRIX 24 kw X Jednotky VICTRIX 24 kw X Plynová část Výkon kotle max./min. [kw] 24,0 / 4 Účinnost při tepelném spádu 40 / 30 C [%] max. 106,0 min. 105,7 Účinnost při tepelném spádu 80 / 60 C [%] max. 96,4 min. 93,4 Energetická účinnost (Evropská směrnice 92/42/CE) hvězdy **** Elektroinstalace Napětí / frekvence [V/Hz] 230 / 50 Příkon [kw] 0,130 Proud [A] 0,60 Stupeň el. krytí - IPX4D Topení Max. tlak v topném systému [Bar] 3 Min/Max. teplota v topném systému pos.1 [ C] 25/50 Min/Max. teplota v topném systému pos.2 [ C] 25/85 Objem uzavřené tl.expanzní nádoby [litry] 5,7 Využitelný výkon čerpadla [m H 2 O] 1,78 Připojení Odvod spalin a přívod spalovacího vzduchu způsob Mimo objekt odvodu spalin [mm] 60 přívodu spal. vzduchu [mm] 100 (80, dělené odkouření) Připojení topné vody [G] 3/4 Připojení TUV - plnění kotle [G] 1/2 Připojení plyn [G] 3/4 Rozměry, hmotnost, ostatní Rozměr V Š H [mm] 795 x 440 x 250 Hmotnost bez vody [kg] 45 Hmotnost včetně vody [kg] 48,3 Hlučnost [db] 37 11

12 KONDENZAČNÍ KOTLE IMMERGAS VICTRIX SUPERIOR 32 kw X VICTRIX SUPERIOR 32 kw X je závěsný kondenzační kotel s uzavřenou spalovací komorou o výkonu 6-32 kw. Tento kotel je určen pro topení. Pro výrobu TUV je možno dodatečně napojit nepřímotopný zásobník TUV. Sada pro připojení nepřímotopného zásobníku TUV kód: Kotel je vybaven ekvitermní regulací s pomocí venkovního čidla. Rozměry kotle VICTRIX SUPERIOR 32 kw X Popis Charakteristika čerpadla G Plyn 3/4 MU Výstup do spirály boileru 3/4 * RU Zpátečka ze spirály boileru 3/4 * RR Studená voda -plnění kotle 1/2 R Zpátečka z topného systému 3/4 M Výstup do topného systému 3/4 Výtlak kpa Výtlak m H2O SC Odvod kondenzátu Výkon l/hod A = využitelná výtlačná výška při 3 rychlosti - by-pass uzavřen B = využitelná výtlačná výška při 2 rychlosti - by-pass uzavřen C = využitelná výtlačná výška při 1 rychlosti - by-pass uzavřen D = využitelná výtlačná výška při 3 rychlosti - by-pass otevřen o 1,5 otáčky E = využitelná výtlačná výška při 2 rychlosti - by-pass otevřen o 1,5 otáčky F = využitelná výtlačná výška při 1 rychlosti - by-pass otevřen o 1,5 otáčky Maximální doporučené délky odkouření - Zelená série HORIZONTÁLNÍ 80/ m HORIZONTÁLNÍ 60/100 12,9 m VERTIKÁLNÍ 80/ m VERTIKÁLNÍ 60/100 13,4 m DĚLENÉ HORIZONTÁLNÍ - součet 80/80 36 m DĚLENÉ VERTIKÁLNÍ - součet 80/80 41 m Pozor na délky odkouření! Pokud je instalováno koleno je vždy délka odkouření o jeden metr kratší. MODEL Výkon kw Ekvitermní regulace Uzavřená spalovací komora Nízké NOx a CO Elektronické zapalování modulace El.krytí IPX5D Sonda venkovní teploty Řídící jednotka ARC D.I.M. VICTRIX SUPERIOR 32kW X 6-32 volitelné volitelné volitelné 12

13 TECHNICKÁ DATA IMMERGAS VICTRIX SUPERIOR 32 kw X Popis Jednotky VICTRIX SUPERIOR 32 kw X Plynová část Výkon kotle max./min. [kw] 32 / 6 Účinnost při tepelném spádu 40 / 30 C [%] max. 105,7 min. 107 Účinnost při tepelném spádu 50 / 30 C [%] max. 104,7 min. 107 Účinnost při tepelném spádu 80 / 60 C [%] max. 98 min. 97 Třída Nox - 5 Elektroinstalace Napětí / frekvence [V/Hz] 230 / 50 Příkon [W] 175 Příkon čerpadla (W) 95 Příkon ventilátoru (W) 26 Proud [A] 0,79 Stupeň el. krytí - IPX5D Topení Max. tlak v topném systému [Bar] 3 Max.provozní teplota [ C] 90 Celkový objem expanzní nádoby topení ( l ) 8 Min/Max. teplota v topném systému pos.2 [ C] 25/ xx<85 (libovolně nastavitelné) Min/Max. teplota v topném systému pos.1 [ C] 25/85 Objem vody v kotli ( l ) 2,8 Využitelný výtlak při průtoku 1000l/h kpa [m H 2 O] 26,48 (2,7) TUV Nastavitelná teplota TUV [ C] Měrný průtok D UB 80 podle EN 6625 ( l/min) 21,8 Měrný průtok D UB 105 podle EN 6625 ( l/min) 25,1 Měrný průtok D UB 120 podle EN 6625 ( l/min) 26,6 Měrný průtok D UB 200 podle EN 6625 ( l/min) 37,2 Výkon při stálém odběru s UB (delta T=30 ) ( l/min) 15,3 Připojení Odvod spalin a přívod spalovacího vzduchu způsob Mimo objekt odvodu spalin [mm] 60 přívodu spal. vzduchu [mm] 100 (80, dělené odkouření) Připojení topné vody [G] 3/4 Připojení TUV - plnění kotle [G] 1/2 Připojení plyn [G] 3/4 Rozměry, hmotnost, ostatní Rozměr V Š H [mm] 789 x 440 x 350 Hmotnost bez vody [kg] 47,5 Hmotnost včetně vody [kg] 50,3 Hlučnost max. (db) 55 13

14 KONDENZAČNÍ KOTLE IMMERGAS VICTRIX 50 VICTRIX 50 je závěsný kondenzační kotel s uzavřenou spalovací komorou o výkonu kw určen pouze pro vytápění. Tento kotel je možno nainstalovat buď samostatně nebo do kaskády. V případě instalace dopojovací sady je možné připojit nepřímotopný zásobník TUV. Kotel je vybaven vlastní diagnostikou poruch a možností ekvitermní regulace. Rozměry kotle VICTRIX 50 Součásti ekvitermní regulace (volitelné) Venkovní sonda Regulace Theta Kaskádové zapojení Popis Charakteristika čerpadla G Plyn 3/4 R Zpátečka z topného systému 3/4 M Výstup do topného systému 3/4 Výtlak kpa Výtlak m H2O S V Odvod kondenzátu Přívod el.proudu Výkon l/hod A = využitelná výtlačná výška při maximální rychlosti - samostatný kotel B = využitelná výtlačná výška při druhé rychlosti - samostatný kotel C = využitelná výtlačná výška při maximální rychlosti se zpětnými klapkami - kotle v kaskádě D = využitelná výtlačná výška při druhé rychlosti se zpětnými klapkami - kotle v kaskádě KONFIGURACE spotřebič typu C Maximální doporučené délky odkouření - Zelená série HORIZONTÁLNÍ 14 m KONFIGURACE HORIZONTÁLNÍ m 80/125 spotřebič typu B 23 VERTIKÁLNÍ 18 m (z výroby) VERTIKÁLNÍ m Pozor na délky odkouření! Každé instalované koleno 90 zkracuje délku odkouření přibližně o jeden metr. MODEL Výkon kw Premix hořák Uzavřená spalovací komora Nízké Nox a CO Elektronické zapalování modulace El.krytí IPX5D Sonda venkovní teploty Regulace řízení zón Kaskádová regulace Boiler TUV VICTRIX ,5 volitelné volitelné volitelné volitelné 14

15 TECHNICKÁ DATA IMMERGAS VICTRIX 50 Popis Jednotky VICTRIX 50 Maximální užitečný tepelný výkon kw 49,5 Minimální užitečný tepelný výkon kw 11 Tepelná užitečná účinnost při 100% Pn (80/60 C) % 98,5 Tepelná užitečná účinnost při 30% nominálního výkonu (80/60 C) % 99 Tepelná užitečná účinnost při 100% Pn (40/30 C) % 107 Tepelná užitečná účinnost při 30% nominálního výkonu (40/30 C) % 107,2 Energetická účinnost (Evropská směrnice 92/42/CE) hvězdy **** Třída NOx - 5 Teplota spalin při nominálním výkonu (G20 / G30 / G31) C 38 / 40 / 39 Teplota spalin při minimálním výkonu (G20 / G30 / G31) C 30 / 32 / 33 Průměr trysky (G20 / G30 / G31) mm 7,85 / 5,9 / 5,9 Připojovací tlak plynu (G20 / G30 / G31) mbar 20 / 29 / 37 Hmotnostní tok spalin při nominálním výkonu (G20 / G30 / G31) kg/h 81 / 72 / 82 Hmotnostní tok spalin při minimálním výkonu (G20 / G30 / G31) kg/h 17 / 15 / 17 CO2 při nominálním výkonu (G20 / G30 / G31) % 9,2 / 12,3 / 10,5 CO2 při minimálním výkonu (G20 / G30 / G31) % 9,0 / 11,7 / 10,1 CO průměrné mg/kwh 38 NOx průměrné mg/kwh 55 Využitelná výtlačná výška čerpadla (s průtokem 1000 l/h) kpa (m H 2 O) 53,6 (5,4) Maximální provozní tlak okruhu topení bar 4,4 Tlak kalibrace bezpečnostního ventilu ISPESL bar 4 Maximální provozní teplota C 90 Nastavitelná teplota topení C Hmotnost prázdného kotle Kg 63 Hmotnost kotle naplněného vodou Kg 66,7 Obsah vody v kotli I 3,7 Elektrické napájení V - Hz Stupeň elektrického krytí - IPX5D Instalovaný elektrický výkon W 180 Příkon čerpadla W 115 Příkon ventilátoru W 59 Rozměr V x Š x H mm 950 x 600 x 525 Hlučnost při max. výkonu [db] 53,1 Typ zařízení C13 / C33 / C63 / B23 / B33 Kategorie II2H3+ 15

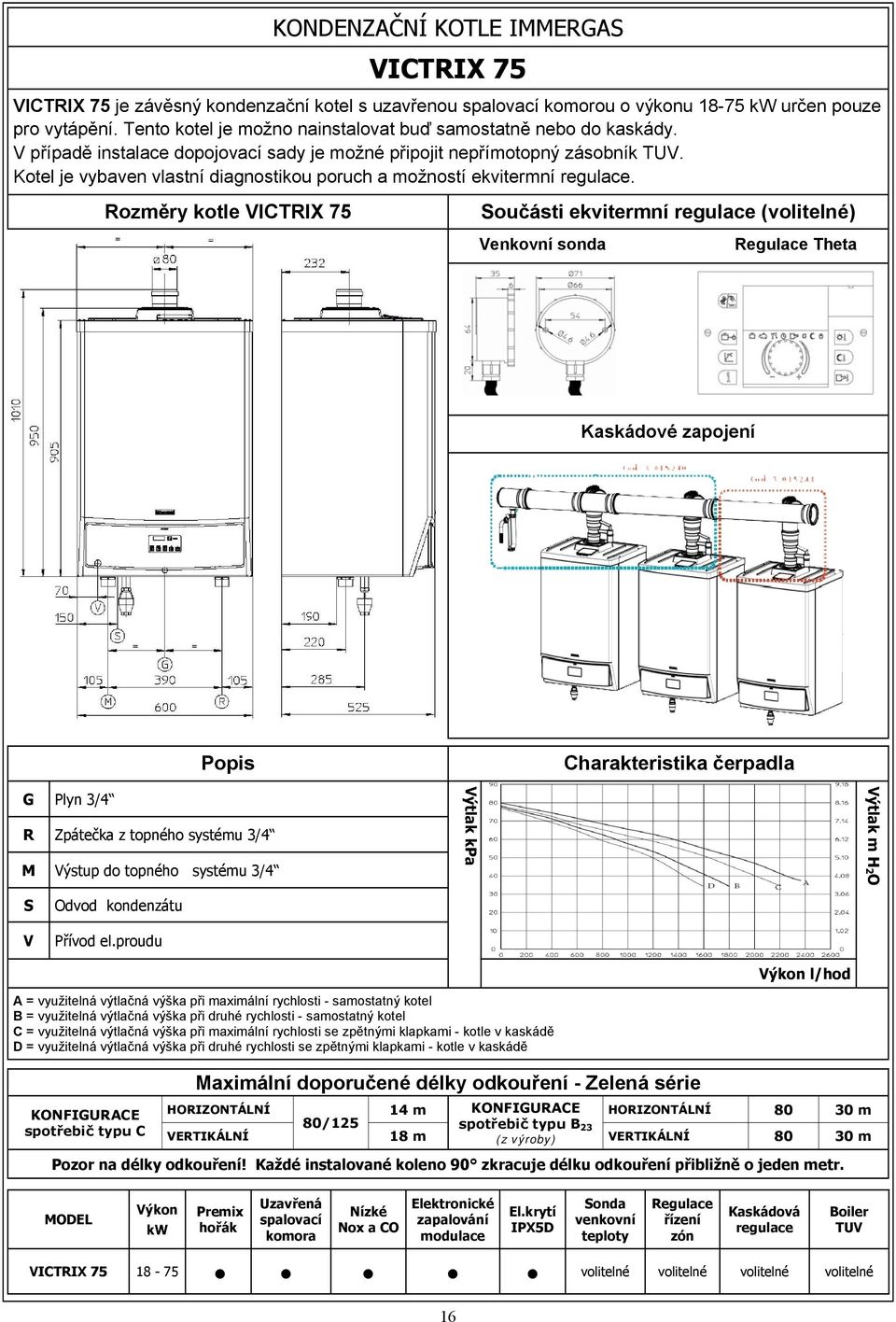

16 KONDENZAČNÍ KOTLE IMMERGAS VICTRIX 75 VICTRIX 75 je závěsný kondenzační kotel s uzavřenou spalovací komorou o výkonu kw určen pouze pro vytápění. Tento kotel je možno nainstalovat buď samostatně nebo do kaskády. V případě instalace dopojovací sady je možné připojit nepřímotopný zásobník TUV. Kotel je vybaven vlastní diagnostikou poruch a možností ekvitermní regulace. Rozměry kotle VICTRIX 75 Součásti ekvitermní regulace (volitelné) Venkovní sonda Regulace Theta Kaskádové zapojení Popis Charakteristika čerpadla G Plyn 3/4 R Zpátečka z topného systému 3/4 M Výstup do topného systému 3/4 Výtlak kpa Výtlak m H2O S V Odvod kondenzátu Přívod el.proudu Výkon l/hod A = využitelná výtlačná výška při maximální rychlosti - samostatný kotel B = využitelná výtlačná výška při druhé rychlosti - samostatný kotel C = využitelná výtlačná výška při maximální rychlosti se zpětnými klapkami - kotle v kaskádě D = využitelná výtlačná výška při druhé rychlosti se zpětnými klapkami - kotle v kaskádě KONFIGURACE spotřebič typu C Maximální doporučené délky odkouření - Zelená série HORIZONTÁLNÍ 14 m KONFIGURACE HORIZONTÁLNÍ m 80/125 spotřebič typu B 23 VERTIKÁLNÍ 18 m (z výroby) VERTIKÁLNÍ m Pozor na délky odkouření! Každé instalované koleno 90 zkracuje délku odkouření přibližně o jeden metr. MODEL Výkon kw Premix hořák Uzavřená spalovací komora Nízké Nox a CO Elektronické zapalování modulace El.krytí IPX5D Sonda venkovní teploty Regulace řízení zón Kaskádová regulace Boiler TUV VICTRIX volitelné volitelné volitelné volitelné 16

17 TECHNICKÁ DATA IMMERGAS VICTRIX 75 Popis Jednotky VICTRIX 75 Maximální užitečný tepelný výkon kw 74,6 Minimální užitečný tepelný výkon kw 18,5 Tepelná užitečná účinnost při 100% Pn (80/60 C) % 97,3 Tepelná užitečná účinnost při 30% nominálního výkonu (80/60 C) % 104,5 Tepelná užitečná účinnost při 100% Pn (40/30 C) % 106,3 Tepelná užitečná účinnost při 30% nominálního výkonu (40/30 C) % 107 Energetická účinnost ( Evropská směrnice 92/42/CE ) hvězdy **** Třída NOx - 5 Teplota spalin při nominálním výkonu (G20 / G30 / G31) C 60 / Teplota spalin při minimálním výkonu (G20 / G30 / G31) C 47 / 51/ 47 Průměr trysky (G20 / G30 / G31) mm 13 / 7,8 / 7,8 Připojovací tlak plynu (G20 / G30 / G31) mbar 20 / 29 / 37 Hmotnostní tok spalin při nominálním výkonu (G20 / G30 / G31) kg/h 120 / 107 / 120 Hmotnostní tok spalin při minimálním výkonu (G20 / G30 / G31) kg/h 31 / 28 / 32 CO2 při nominálním výkonu (G20 / G30 / G31) % 9,2 / 12,1 / 10,5 CO2 při minimálním výkonu (G20 / G30 / G31) % 8,9 / 11,3 / 9,7 CO průměrné mg/kwh 43 NOx průměrné mg/kwh 50 Využitelná výtlačná výška čerpadla (s průtokem 1000 l/h) kpa (m H 2 O) 65,5 (6,68) Maximální provozní tlak okruhu topení bar 4,4 Tlak kalibrace bezpečnostního ventilu ISPESL bar 4 Maximální provozní teplota C 90 Nastavitelná teplota topení C Hmotnost prázdného kotle Kg 68 Hmotnost kotle naplněného vodou Kg 72 Obsah vody v kotli I 4 Elektrické napájení V - Hz Stupeň elektrického krytí - IPX5D Instalovaný elektrický výkon W 270 Příkon čerpadla W 168 Příkon ventilátoru W 72 Rozměr V x Š x H mm 950 x 600 x 525 Hlučnost při max. výkonu [db] 53,1 Typ zařízení Kategorie C13 / C33 / C63 / B23 / B33 II2H3+ 17

18 KONDENZAČNÍ KOTLE IMMERGAS VICTRIX 90 VICTRIX 90 je závěsný kondenzační kotel s uzavřenou spalovací komorou o výkonu 22,5-90,0 kw určený pouze pro vytápění. Tento kotel je možno nainstalovat buď samostatně nebo do kaskády. V případě instalace dopojovací sady je možné připojit nepřímotopný zásobník TUV. Kotel je vybaven vlastní diagnostikou poruch a možností ekvitermní regulace. Rozměry kotle VICTRIX 90 Součásti ekvitermní regulace (volitelné) Venkovní sonda Regulace Theta Kaskádové zapojení Popis Charakteristika čerpadla G Plyn 3/4 R Zpátečka z topného systému 1 1/2 M Výstup do topného systému 1 1/2 Výtlak kpa Výtlak m H2O S V Odvod kondenzátu Přívod el.proudu Výkon l/hod A = využitelná výtlačná výška při maximální rychlosti - samostatný kotel B = využitelná výtlačná výška při druhé rychlosti - samostatný kotel C = využitelná výtlačná výška při maximální rychlosti se zpětnými klapkami - kotle v kaskádě D = využitelná výtlačná výška při druhé rychlosti se zpětnými klapkami - kotle v kaskádě KONFIGURACE spotřebič typu C Maximální doporučené délky odkouření - Zelená série HORIZONTÁLNÍ 10 m KONFIGURACE HORIZONTÁLNÍ m 80/125 spotřebič typu B 23 VERTIKÁLNÍ 12 m (z výroby) VERTIKÁLNÍ m Pozor na délky odkouření! Každé instalované koleno 90 zkracuje délku odkouření přibližně o jeden metr. MODEL Výkon kw Premix hořák Uzavřená spalovací komora Nízké NOx a CO Elektronické zapalování modulace El.krytí IPX5D Sonda venkovní teploty Regulace řízení zón Kaskádová regulace Boiler TUV VICTRIX 90 22,5-90,0 volitelné volitelné volitelné volitelné 18

19 TECHNICKÁ DATA IMMERGAS VICTRIX 90 Popis Jednotky VICTRIX 90 Maximální užitečný tepelný výkon kw 90,0 Minimální užitečný tepelný výkon kw 22,5 Účinnost při tepelném spádu 40 / 30 C (max./min.) % 108,7 / 109,1 Účinnost při tepelném spádu 50 / 30 C (max./min.) % 106,0 / 108,2 Účinnost při tepelném spádu 80 / 60 C (max./min.) % 97,5 / 97,8 Tepelné ztráty na plášti s hořákem Zap/Vyp (80-60 C) % 0,70 / 0,41 Tepelné ztráty na plášti s hořákem Zap/Vyp (80-60 C) % 1,80 / 0,01 Energetická účinnost ( Evropská směrnice 92/42/CE ) hvězdy **** Třída NOx - 5 Teplota spalin při nominálním výkonu (G20 / G31) C 52 / 53 Teplota spalin při minimálním výkonu (G20 / G31) C 49 / 49 Průměr trysky (G20 / G31) mm 12,0 / 8,8 Připojovací tlak plynu (G20 / G31) mbar 20 / 37 Hmotnostní tok spalin při nominálním výkonu (G20 / G31) kg/h 148 / 146 Hmotnostní tok spalin při minimálním výkonu (G20 / G31) kg/h 38 / 38 CO2 při nominálním výkonu (G20 / G31) % 9,3 / 10,7 CO2 při minimálním výkonu (G20 / G31) % 9,1 / 10,2 CO průměrné mg/kwh 20,0 NOx průměrné mg/kwh 23,3 Využitelná výtlačná výška čerpadla (s průtokem 1000 l/h) kpa (m H 2 O) 87,76 (9,0) Maximální provozní tlak okruhu topení bar 4,4 Tlak kalibrace bezpečnostního ventilu ISPESL bar 4 Maximální provozní teplota C 90 Nastavitelná teplota topení C Hmotnost prázdného kotle Kg 97,5 Hmotnost kotle naplněného vodou Kg 107,6 Obsah vody v kotli I 10,1 Elektrické napájení V - Hz Stupeň elektrického krytí - IPX5D Jmenovitý příkon A 1,69 Instalovaný elektrický výkon W 370 Příkon čerpadla W 238,7 Příkon ventilátoru W 102,6 Rozměr V x Š x H mm 1086 x 600 x 610 Hlučnost při max. výkonu [db] < 55 Typ zařízení Kategorie C13 / C33 / C63 / B23 / B33 II2H3P 19

20 KONDENZAČNÍ KOTLE IMMERGAS VICTRIX 24 kw VICTRIX 24 kw je závěsný kondenzační kotel s uzavřenou spalovací komorou o výkonu 4-24 kw. Tento kotel je určen pro topení a průtokový ohřev TUV. Kotel je schopen ohřát 12,4l TUV za minutu při T 30 C. Rozměry kotle VICTRIX 24 kw Popis Charakteristika čerpadla G Plyn 3/4 AC Výstup TUV 1/2 AF Vstup studená voda 1/2 R Zpátečka z topného systému 3/4 M Výstup do topného systému 3/4 Výtlak kpa Výtlak m H2O SC Odvod kondenzátu Výkon l/hod V Přívod el.proudu A = využitelná výtlačná výška při maximální rychlosti - by-pass uzavřen B = využitelná výtlačná výška při maximální rychlosti - by-pass otevřen Maximální doporučené délky odkouření - Zelená série HORIZONTÁLNÍ 80/ m HORIZONTÁLNÍ 60/100 12,9 m VERTIKÁLNÍ 80/ m VERTIKÁLNÍ 60/100 13,4 m DĚLENÉ HORIZONTÁLNÍ - součet 80/80 36 m DĚLENÉ VERTIKÁLNÍ - součet 80/80 41 m Pozor na délky odkouření! Pokud je instalováno koleno je vždy délka odkouření o jeden metr kratší. MODEL Výkon kw Premix hořák Uzavřená spalovací komora Nízké NOx a CO Elektronické zapalování modulace El.krytí IPX4D Sonda venkovní teploty Řídící jednotka ARC D.I.M. VICTRIX 24 kw 4-24 volitelné volitelné volitelné 20

21 TECHNICKÁ DATA IMMERGAS VICTRIX 24 kw Popis Jednotky VICTRIX 24 kw Plynová část Výkon kotle max./min. [kw] 24,0 / 4 Účinnost při tepelném spádu 40 / 30 C [%] max. 106,0 min. 105,7 Účinnost při tepelném spádu 80 / 60 C [%] max. 96,4 min. 93,4 Spotřeba zemní plyn min/max [m3/hod] 0,53 / 2,54 Spotřeba Propanu min/max [kg/hod] 0,39 / 1,59 Energetická účinnost (Evropská směrnice 92/42/CE) hvězdy **** Elektroinstalace Napětí / frekvence [V/Hz] 230 / 50 Příkon [kw] 0,130 Proud [A] 0,60 Stupeň krytí - IPX4D Topení Max. tlak v topném systému [Bar] 3 Min/Max. teplota v topném systému pos.1 [ C] 25 / 50 Min/Max. teplota v topném systému pos.2 [ C] 25 / 85 Objem uzavřené tl.expanzní nádoby [litry] 5,7 Využitelný výkon čerpadla [m H 2 O] 1,78 Příprava TUV Max./Min. tlak v systému TUV [Bar] 10 / 0,3 Min/Max. teplota v systému TUV [ C] 30 / 60 Množství TUV při t = 30 C [litry/min] 12,4 Připojení Odvod spalin a přívod spalovacího vzduchu způsob Mimo objekt odvodu spalin [mm] 60 přívodu spal. vzduchu [mm] 100 (80, dělené odkouření) Připojení topné vody [G] 3/4 Připojení TUV [G] 1/2 Připojení plyn [G] 3/4 Rozměry, hmotnost, ostatní Rozměr V Š H [mm] 795 x 440 x 250 Hmotnost bez vody [kg] 45 Hmotnost včetně vody [kg] 48,3 Hlučnost [db] 39 21

22 KONDENZAČNÍ KOTLE IMMERGAS VICTRIX 26 kw VICTRIX 26 kw je závěsný kondenzační kotel s uzavřenou spalovací komorou o výkonu 3-26 kw. Tento kotel je určen pro topení a průtokový ohřev TUV. Kotel je schopen ohřát 12,9l TUV za minutu při T= 30 C. Rozměry kotle VICTRIX 26 kw Popis Charakteristika čerpadla G Plyn 3/4 AC Výstup TUV 1/2 AF Vstup studená voda 1/2 R Zpátečka z topného systému 3/4 M Výstup do topného systému 3/4 Výtlak kpa Výtlak m H2O SC Odvod kondenzátu Výkon l/hod V Přívod el. proudu A = využitelná výtlačná výška při maximální rychlosti - by-pass vyřazen B = využitelná výtlačná výška při maximální rychlosti - s by-passem Maximální doporučené délky odkouření - Zelená série HORIZONTÁLNÍ 80/ m HORIZONTÁLNÍ 60/100 12,9 m VERTIKÁLNÍ 80/ m VERTIKÁLNÍ 60/100 13,4 m DĚLENÉ HORIZONTÁLNÍ - součet 80/80 36 m DĚLENÉ VERTIKÁLNÍ - součet 80/80 41 m Pozor na délky odkouření! Pokud je instalováno koleno je vždy délka odkouření o jeden metr kratší. MODEL Výkon kw Premix hořák Uzavřená spalovací komora Nízké NOx a CO Elektronické zapalování modulace El.krytí IPX4D Sonda venkovní teploty Řídící jednotka ARC D.I.M. VICTRIX 26 kw 3-26 volitelné volitelné volitelné 22

23 Popis TECHNICKÁ DATA IMMERGAS VICTRIX 26 kw Jednotky VICTRIX 26 kw Plynová část Výkon kotle max./min. [kw] 26,0 / 3,0 Účinnost při tepelném spádu 40 / 30 C [%] max. 108,1 min. 107,1 Účinnost při tepelném spádu 80 / 60 C [%] max. 97,8 min. 94,9 Energetická účinnost (Evropská směrnice 92/42/CE) hvězdy **** Elektroinstalace Napětí / frekvence [V/Hz] 230 / 50 Příkon [kw] 0,135 Proud [A] 0,61 Stupeň el. krytí - IPX4D Topení Max. tlak v topném systému [Bar] 3 Min/Max. teplota v topném systému pos.1 [ C] 25/50 Min/Max. teplota v topném systému pos.2 [ C] 25/85 Objem uzavřené tl.expanzní nádoby [litry] 5,7 Využitelný výkon čerpadla [m H 2 O] 1,90 Připojení Maximální teplota spalin [ C] 75 Odvod spalin a přívod spalovacího vzduchu způsob Mimo objekt odvodu spalin [mm] 60 přívodu spal. vzduchu [mm] 100 (80, dělené odkouření) Připojení topné vody [G] 3/4 Připojení TUV - plnění kotle [G] 1/2 Připojení plyn [G] 3/4 Rozměry, hmotnost, ostatní Rozměr V Š H [mm] 795 x 440 x 250 Hmotnost bez vody [kg] 39 Hmotnost včetně vody [kg] 42,4 Hlučnost [db] Max.55 23

24 KONDENZAČNÍ KOTLE IMMERGAS VICTRIX SUPERIOR 32 kw VICTRIX SUPERIOR 32 kw je závěsný kondenzační kotel s uzavřenou spalovací komorou o výkonu 6-32 kw. Tento kotel je určen pro topení a výrobu TUV pomocí deskového výměníku (alfa-laval) s funkcí ohřevu Aqua-celeris. Kotel je vybaven ekvitermní regulací s pomocí venkovního čidla. Aqua-celeris: kotel je vybaven vnitřním zásobníkem o objemu 4l. Topnou vodou z tohoto zásobníku je předehříván výměník TUV. Rozměry kotle VICTRIX SUPERIOR 32 kw Popis Charakteristika čerpadla G Plyn 3/4 AC Výstup TUV 1/2 AF Vstup studená voda 1/2 R Zpátečka z topného systému 3/4 M Výstup do topného systému 3/4 Výtlak kpa Výtlak m H2O SC Odvod kondenzátu V Přívod el.proudu Výkon l/hod A = využitelná výtlačná výška při 3 rychlosti - by-pass uzavřen B = využitelná výtlačná výška při 2 rychlosti - by-pass uzavřen C = využitelná výtlačná výška při 1 rychlosti - by-pass uzavřen D = využitelná výtlačná výška při 3 rychlosti - by-pass otevřen o 1,5 otáčky E = využitelná výtlačná výška při 2 rychlosti - by-pass otevřen o 1,5 otáčky F = využitelná výtlačná výška při 1 rychlosti - by-pass otevřen o 1,5 otáčky Maximální doporučené délky odkouření - Zelená série HORIZONTÁLNÍ 80/ m HORIZONTÁLNÍ 60/100 12,9 m VERTIKÁLNÍ 80/ m VERTIKÁLNÍ 60/100 13,4 m DĚLENÉ HORIZONTÁLNÍ - součet 80/80 36 m DĚLENÉ VERTIKÁLNÍ - součet 80/80 41 m Pozor na délky odkouření! Pokud je instalováno koleno je vždy délka odkouření o jeden metr kratší. MODEL Výkon kw Ekvitermní regulace Uzavřená spalovací komora Aqua celeris Elektronické zapalování modulace El.krytí IPX5D Sonda venkovní teploty Řídící jednotka ARC D.I.M. VICTRIX SUPERIOR 32 kw 6-32 volitelné volitelné volitelné 24

25 TECHNICKÁ DATA IMMERGAS VICTRIX SUPERIOR 32 kw Popis Jednotky VICTRIX SUPERIOR 32 kw Plynová část Výkon kotle max./min. [kw] 32 / 6 Účinnost při tepelném spádu 40 / 30 C [%] max. 105,7 min. 107 Účinnost při tepelném spádu 50 / 30 C [%] max. 104,7 min. 107 Účinnost při tepelném spádu 80 / 60 C [%] max. 98 min. 97 Energetická účinnost (Evropská směrnice EN ) hvězdy *** Elektroinstalace Napětí / frekvence [V/Hz] 230 / 50 Příkon [W] 135 Příkon čerpadla (W) 95 Příkon ventilátoru (W) 26,3 Proud [A] 0,62 Stupeň el. krytí - IPX5D Topení Max. tlak v topném systému [Bar] 3 Max.provozní teplota [ C] 90 Celkový objem expanzní nádoby topení ( l ) 6,8 Min/Max. teplota v topném systému pos.2 [ C] 25/xx<85 (libovolně nastavitelné) Min/Max. teplota v topném systému pos.1 [ C] 25/85 Objem vody v kotli ( l ) 7,8 Využitelný výtlak při průtoku 1000l/h kpa [m H 2 O] 26,48 (2,7) TUV Nastavitelná teplota TUV [ C] Maximální provozní tlak v užitkovém okruhu (bar) 10 Minimální tlak v užitkovém okruhu (bar) 0,3 Měrný průtok D podle EN 6625 ( l/min) 16,6 Výkon při stálém odběru TUV (delta T 30 C) ( l/min) 16,3 Připojení Odvod spalin a přívod spalovacího vzduchu způsob Mimo objekt odvodu spalin [mm] 60 přívodu spal. vzduchu [mm] 100 (80, dělené odkouření) Připojení topné vody [G] 3/4 Připojení TUV - plnění kotle [G] 1/2 Připojení plyn [G] 3/4 Rozměry, hmotnost, ostatní Rozměr V Š H [mm] 789 x 440 x 350 Hmotnost bez vody [kg] 53,5 Hmotnost včetně vody [kg] 61,3 Hlučnost max. (db) 55 25

26 KONDENZAČNÍ KOTLE IMMERGAS VICTRIX ZEUS 26 kw VICTRIX ZEUS 26 kw je závěsný kondenzační kotel s uzavřenou spalovací komorou o výkonu 3-26 kw. Tento kotel je určen pro topení a ohřev TUV v nerezovém zásobníku o objemu 45 litrů s možností cirkulace TUV. Zásobník je vyroben z nerezové oceli AISI 316L. Kotel je v základu vybaven funkcí ekvitermní regulace (po připojení venkovního čidla). Rozměry kotle VICTRIX ZEUS 26 kw Popis Charakteristika čerpadla G Plyn 3/4 AC Výstup TUV 1/2 AF Vstup studená voda 1/2 R Zpátečka z topného systému 3/4 M Výstup do topného systému 3/4 Výtlak kpa Výtlak m H2O SC Odvod kondenzátu V Přívod el.proudu Výkon l/hod A = využitelná výtlačná výška při 3 rychlosti - by-pass vyřazen B = využitelná výtlačná výška při 3 rychlosti - s by-passem C = využitelná výtlačná výška při 2 rychlosti - by-pass vyřazen D = využitelná výtlačná výška při 2 rychlosti - s by-passem Maximální doporučené délky odkouření - Zelená série HORIZONTÁLNÍ 80/ m HORIZONTÁLNÍ 60/100 12,9 m VERTIKÁLNÍ 80/ m VERTIKÁLNÍ 60/100 13,4 m DĚLENÉ HORIZONTÁLNÍ - součet 80/80 36 m DĚLENÉ VERTIKÁLNÍ - součet 80/80 41 m Pozor na délky odkouření! Pokud je instalováno koleno je vždy délka odkouření o jeden metr kratší (cca). MODEL Výkon kw Premix hořák Uzavřená spalovací komora Nízké NOx a CO Elektronické zapalování modulace El.krytí Sonda venkovní teploty Řídící jednotka ARC D.I.M. VICTRIX ZEUS 26 kw 3-26 IPX4D volitelné volitelné volitelné 26

27 TECHNICKÁ DATA IMMERGAS VICTRIX ZEUS 26 kw Popis Jednotky VICTRIX ZEUS 26 kw Plynová část Výkon kotle max./min. [kw] 26 / 3,0 Účinnost při tepelném spádu 40 / 30 C [%] max. 107,9 min. 108,8 Účinnost při tepelném spádu 50 / 30 C [%] max. 105,8 min. 106,8 Účinnost při tepelném spádu 80 / 60 C [%] max. 97,4 min. 93,2 Energetická účinnost (Evropská směrnice 92/42/CE) hvězdy **** Elektroinstalace Napětí / frekvence [V/Hz] 230 / 50 Příkon [W] 135 Proud [A] 0,61 Stupeň krytí - IPX4D Topení Max. tlak v topném systému [Bar] 3 Min/Max. nastavitelná teplota vytápění Poz.1 [ C] 25 / 85 Min/Max. nastavitelná teplota vytápění Poz.2 [ C] 25 / 50 Objem expanzní nádoby [litry] 4,2 Využitelný výkon čerpadla průtoku 1000 l/h [m H 2 O] kpa [1,98] 19,40 Příprava TUV Max./Min. tlak v systému TUV [Bar] 8 / 0,3 Min/Max. teplota v systému TUV [ C] 20 / 60 Množství TUV při t = 30 C minut [litry/min] 13,3 Připojení Odvod spalin a přívod spalovacího vzduchu způsob Mimo objekt odvodu spalin [mm] 60 přívodu spal. vzduchu [mm] 100 (80, dělené odkouření) Připojení topné vody [G] 3/4 Připojení TUV [G] 1/2 Připojení plyn [G] 1/2 Rozměry, hmotnost, ostatní Rozměr V Š H [mm] Hmotnost kotle bez vody [kg] 61,3 Hmotnost kotle včetně vody [kg] 108,6 Hlučnost [db] Max.55 27

28 KONDENZAČNÍ KOTLE IMMERGAS VICTRIX ZEUS SUPERIOR 26 kw VICTRIX ZEUS SUPERIOR 26 kw je závěsný kondenzační kotel s uzavřenou spalovací komorou o výkonu 4-26 kw. Tento kotel je určen pro topení a ohřev TUV v nerezovém zásobníku o objemu 54 litrů s možností cirkulace TUV. Zásobník je vyroben z nerezové oceli AISI 316L. Kotel je vybaven vlastní ekvitermní regulací s pomocí pouze venkovního čidla. Rozměry kotle VICTRIX ZEUS SUPERIOR 26 kw Popis Charakteristika čerpadla G Plyn 3/4 AC Výstup TUV 1/2 AF Vstup studená voda 1/2 R Zpátečka z topného systému 3/4 M Výstup do topného systému 3/4 Výtlak kpa Výtlak m H2O SC Odvod kondenzátu V Přívod el.proudu Výkon l/hod A = využitelná výtlačná výška při 3 rychlosti - by-pass uzavřen B = využitelná výtlačná výška při 2 rychlosti - by-pass uzavřen C = využitelná výtlačná výška při 1 rychlosti - by-pass uzavřen D = využitelná výtlačná výška při 3 rychlosti - by-pass otevřen o 1,5 otáčky E = využitelná výtlačná výška při 2 rychlosti - by-pass otevřen o 1,5 otáčky F = využitelná výtlačná výška při 1 rychlosti - by-pass otevřen o 1,5 otáčky Maximální doporučené délky odkouření - Zelená série HORIZONTÁLNÍ 80/ m HORIZONTÁLNÍ 60/100 12,9 m VERTIKÁLNÍ 80/ m VERTIKÁLNÍ 60/100 13,4 m DĚLENÉ HORIZONTÁLNÍ - součet 80/80 36 m DĚLENÉ VERTIKÁLNÍ - součet 80/80 41 m Pozor na délky odkouření! Pokud je instalováno koleno je vždy délka odkouření o jeden metr kratší. MODEL Výkon kw Premix hořák Uzavřená spalovací komora Nízké NOx a CO Elektronické zapalování modulace El.krytí IPX5D Sonda venkovní teploty Řídící jednotka ARC D.I.M. VICTRIX ZEUS SUPERIOR 26 kw 4-26 volitelné volitelné volitelné 28

29 TECHNICKÁ DATA IMMERGAS VICTRIX ZEUS SUPERIOR 26 kw Popis Jednotky VICTRIX ZEUS SUPERIOR 26kW Plynová část Výkon kotle max./min. [kw] 25,8 / 4,0 Účinnost při tepelném spádu 40 / 30 C [%] max. 106,5 min. 106,5 Účinnost při tepelném spádu 50 / 30 C [%] max. 104,1 min. 106,0 Účinnost při tepelném spádu 80 / 60 C [%] max. 96,0 min. 93,5 Energetická účinnost (Evropská směrnice 92/42/CE) hvězdy **** Elektroinstalace Napětí / frekvence [V/Hz] 230 / 50 Příkon [W] 110 Proud [A] 0,57 Stupeň krytí - IPX5D Topení Max. tlak v topném systému [Bar] 3 Min/Max. nastavitelná teplota vytápění Poz.1 [ C] 25 / 85 Min/Max. nastavitelná teplota vytápění Poz.2 [ C] 25 / xx<85 (libovolně nastavitelné) Objem expanzní nádoby [litry] 7,1 Využitelný výkon čerpadla průtoku 1000 l/h [m H 2 O] kpa [1,79] 18,7 Příprava TUV Max./Min. tlak v systému TUV [Bar] 8 / 0,3 Min/Max. teplota v systému TUV [ C] 20 / 60 Objem.expanzní nádoby TUV [litry] 2,5 Množství TUV při t = 30 C minut) [litry/min] 13,1 Připojení Odvod spalin a přívod spalovacího vzduchu způsob Mimo objekt odvodu spalin [mm] 60 přívodu spal. vzduchu [mm] 100 (80, dělené odkouření) Připojení topné vody [G] 3/4 Připojení TUV [G] 1/2 Připojení plyn [G] 1/2 Rozměry, hmotnost, ostatní Rozměr V Š H [mm] Hmotnost kotle bez vody [kg] 72,8 Hmotnost kotle včetně vody [kg] 129 Hlučnost [db] Max.55 29

30 KONDENZAČNÍ KOTLE IMMERGAS VICTRIX ZEUS SUPERIOR 32 kw VICTRIX ZEUS SUPERIOR 32 kw je závěsný kondenzační kotel s uzavřenou spalovací komorou o výkonu 6-32 kw. Tento kotel je určen pro topení a ohřev TUV v nerezovém zásobníku o objemu 54 litrů s možností cirkulace TUV. Zásobník je vyroben z nerezové oceli AISI 316L. Kotel je vybaven vlastní ekvitermní regulací s pomocí pouze venkovního čidla. Rozměry kotle VICTRIX ZEUS SUPERIOR 32 kw Popis Charakteristika čerpadla G Plyn 3/4 AC Výstup TUV 1/2 AF Vstup studená voda 1/2 R Zpátečka z topného systému 3/4 M Výstup do topného systému 3/4 Výtlak kpa Výtlak m H2O SC Odvod kondenzátu V Přívod el.proudu Výkon l/hod A = využitelná výtlačná výška při 3 rychlosti - by-pass uzavřen B = využitelná výtlačná výška při 2 rychlosti - by-pass uzavřen C = využitelná výtlačná výška při 1 rychlosti - by-pass uzavřen D = využitelná výtlačná výška při 3 rychlosti - by-pass otevřen o 1,5 otáčky E = využitelná výtlačná výška při 2 rychlosti - by-pass otevřen o 1,5 otáčky F = využitelná výtlačná výška při 1 rychlosti - by-pass otevřen o 1,5 otáčky Maximální doporučené délky odkouření - Zelená série HORIZONTÁLNÍ 80/ m HORIZONTÁLNÍ 60/100 12,9 m VERTIKÁLNÍ 80/ m VERTIKÁLNÍ 60/100 13,4 m DĚLENÉ HORIZONTÁLNÍ - součet 80/80 36 m DĚLENÉ VERTIKÁLNÍ - součet 80/80 41 m Pozor na délky odkouření! Pokud je instalováno koleno je vždy délka odkouření o jeden metr kratší. MODEL Výkon kw Premix hořák Uzavřená spalovací komora Nízké NOx a CO Elektronické zapalování modulace El.krytí IPX5D Sonda venkovní teploty Řídící jednotka ARC D.I.M. VICTRIX ZEUS SUPERIOR 32 kw 6-32 volitelné volitelné volitelné 30

31 TECHNICKÁ DATA IMMERGAS VICTRIX ZEUS SUPERIOR 32 kw Popis Jednotky VICTRIX ZEUS SUPERIOR 32 kw Plynová část Výkon kotle max./min. [kw] 32 / 6 Účinnost při tepelném spádu 40 / 30 C [%] max. 107,3 min. 107,3 Účinnost při tepelném spádu 50 / 30 C [%] max. 104,7 min. 105,8 Účinnost při tepelném spádu 80 / 60 C [%] max. 96,9 min. 94,5 Energetická účinnost ( Evropská směrnice 92/42/CE ) hvězdy **** Elektroinstalace Napětí / frekvence [V/Hz] 230 / 50 Příkon [W] 135 Proud [A] 0,65 Stupeň krytí - IPX5D Topení Max. tlak v topném systému [Bar] 3 Min/Max. nastavitelná teplota vytápění Poz.1 [ C] 25 / 85 Min/Max. nastavitelná teplota vytápění Poz.2 [ C] 25 / xx<85 (libovolně nastavitelné) Objem expanzní nádoby [litry] 7,1 Využitelný výkon čerpadla průtoku 1000 l/h [m H 2 O] kpa [3,62] 35,5 Příprava TUV Max./Min. tlak v systému TUV [Bar] 8 / 0,3 Min/Max. teplota v systému TUV [ C] 20 / 60 Objem.expanzní nádoby TUV [litry] 2,5 Množství TUV při t = 30 C minut) [litry/min] 15,8 Připojení Odvod spalin a přívod spalovacího vzduchu způsob Mimo objekt odvodu spalin [mm] 60 přívodu spal. vzduchu [mm] 100 (80, dělené odkouření) Připojení topné vody [G] 3/4 Připojení TUV [G] 1/2 Připojení plyn [G] 1/2 Rozměry, hmotnost, ostatní Rozměr V Š H [mm] Hmotnost kotle bez vody [kg] 72,8 Hmotnost kotle včetně vody [kg] 129 Hlučnost [db] Max.55 31

32 KONDENZAČNÍ KOTLE IMMERGAS HERCULES SOLAR 26 kw HERCULES Solar 26 kw je stacionární kondenzační kotel s uzavřenou spalovací komorou o výkonu 3-26 kw. Kotel je určen pro vytápění a ohřev užitkové vody. Je vybaven kompletní solární výbavou pro připojení solárního kolektoru (pro dohřev užitkové vody) a obsahuje vestavěný nerezový zásobník TUV o objemu 200l. Kotel lze rozšířit o další topné zóny (celkem 3; volitelné příslušenství). Rozměry kotle HERCULES Solar 26 kw RP Zpátečka solárního okruhu 3/4" MP Výstup solárního okruhu 3/4" RA3 Zpátečka okruhu vys. teploty (zóna 3; volitelné) 3/4" MA3 Výstup okruhu vys. teploty (zóna 3; volitelné) 3/4" RB2 Zpátečka podlahového systému (zóna 3; volitelné) 1" MB2 Výstup do podlahového systému (zóna 3; volitelné) 1" RA2 Zpátečka okruhu vys. teploty (zóna 2; volitelné) 3/4" MA2 Výstup okruhu vys. teploty (zóna 2; volitelné) 3/4" RB1 Zpátečka podlahového systému (zóna 2; volitelné) 1" MB1 Výstup do podlahového systému (zóna 2; volitelné) 1" RA1 Zpátečka topného systému (zóna 1) 3/4" MA1 Výstup do topného systému (zóna 1) 3/4" G Přívod plynu 1/2" AC Výstup TUV 3/4" AF Vstup studené vody 3/4" RC Recirkulace TUV 3/4" SC Odvod kondenzátu (minimální vnitřní průměr Ø 13 mm) Charakteristika čerpadel vysokoteplotních zón Výtlak kpa Výtlak m H2O Z VÝROBY OSAZENÉ KOMPONENTY SOLÁRNÍHO OKRUHU: 1 Oběhové čerpadlo 6 Trubka k expanzní nádobě 11 Regulátor průtoku 2 Tlakoměr a zpětná klapka 7 Tlakoměr 12 Vstup 3 Odtoková část poj. ventilu (5) 8 Vypouštěcí ventil 13 Výstup 4 Průtokoměr 9 Plnící/dopouštěcí ventil 14 Detail měrky průtokoměru 5 Pojistný ventil 6 bar 10 Izolace čerpadlové jednotky 15 Expanzní nádoba VSTUP VÝSTUP Výkon l/hod A = Křivka využitelného výtlaku čerpadla zóny při maximální rychlosti B = Křivka využitelného výtlaku čerpadla zóny při rychlosti č.4,5 C = Křivka využitelného výtlaku pro všechny zóny při 3. rychlosti 15 Maximální doporučené délky odkouření - Zelená série HORIZONTÁLNÍ 80/ m HORIZONTÁLNÍ 60/100 12,9 m VERTIKÁLNÍ 80/ m VERTIKÁLNÍ 60/ m DĚLENÉ HORIZONTÁLNÍ - součet 80/80 36 m DĚLENÉ VERTIKÁLNÍ - součet 80/80 41 m Pozor na délky odkouření! Každé instalované koleno 90 zkracuje délku odkouření přibližně o jeden metr. MODEL Výkon kw Obsah zásobníku TUV Uzavřená spalovací komora Nízké NOx a CO Elektronické zapalování modulace El.krytí IPX5D Sonda venkovní teploty Řídící jednotka Super CAR D.I.M. HERCULES Solar 26 kw l volitelné volitelné volitelné 32

33 TECHNICKÁ DATA IMMERGAS HERCULES SOLAR 26 kw Popis Jednotky HERCULES SOLAR 26 kw Plynová část Výkon kotle max./min. [kw] 26,0 / 3,0 Účinnost při tepelném spádu 40 / 30 C - jmenovitý/minimální výkon [%] 107,5 / 108,8 Účinnost při tepelném spádu 50 / 30 C - jmenovitý/minimální výkon [%] 105,3 / 106,8 Účinnost při tepelném spádu 80 / 60 C - jmenovitý/minimální výkon [%] 96,9 / 93,2 Spotřeba zemní plyn min/max [m3/hod] 0,34 / 2,85 Spotřeba Propanu min/max [kg/hod] 0,25 / 2,13 Spotřeba Butanu min/max [kg/hod] 0,25 / 2,09 Energetická účinnost (Evropská směrnice 92/42/CE) hvězdy **** Elektroinstalace Napětí / frekvence [V/Hz] 230 / 50 Instalovaný výkon [W] 190 Proud [A] 0,99 Stupeň el. krytí - IPX5D Topení Max. tlak v topném systému (poj. ventil) [Bar] 3 Maximální provozní teplota v topném okruhu [ C] 90 Nastavitelný rozsah teploty vytápění [ C] 5-85 Objem expanzní nádoby [litry] 10,3 Využitelný výkon čerpadla při průtoku 1000 l/min. [KPa/m H 2 O] 30,90 / 3,15 Příprava TUV Max./Min. tlak v systému TUV [Bar] 8 Min/Max. teplota v systému TUV [ C] Objem expanzní nádoby TUV [litry] 4,3 Množství TUV při t = 30 C (průtokový ohřev) [litry/min] 13,1 Specifikace kapacity D dle normy EN 6625 [litry/min] 19,0 Solární okruh Konstatní maximální teplota provozu [ C] 130 Maximální teplota [ C] 150 Max. tlak v okruhu (poj. ventil) [bar] 6 Objem expanzní nádoby / plnící tlak exp. nádoby [litry / bar] 10,3 / 1,5 Výtlak čerpadla [KPa/m H 2 O] 58,85 / 6 Připojení Odvod spalin a přívod spalovacího vzduchu způsob odvodu spalin [mm] 60 / 80 přívodu spal. vzduchu [mm] 100 / 80 Rozměry, hmotnost, ostatní Rozměr V Š H [mm] Hmotnost kotle bez vody [kg] 193,8 Hmotnost kotle včetně vody [kg] 404,4 Hlučnost max. [db] < 55 33

34 KONDENZAČNÍ KOTLE IMMERGAS HERCULES CONDENSING 20/27/27ABT HERCULES Condensing 20/ 27/ 27ABT je stacionární kondenzační kotel s uzavřenou spalovací komorou o výkonu 4-24 kw nebo 6-32 kw. Kotel je určen pro vytápění a obsahuje vestavěný nerezový zásobník TUV o objemu 120l. Možnost vestavných topných zón ( volitelné příslušenství ). Rozměry kotle HERCULES CONDENSING 20 / 27 / 27ABT R3 Zpátečka zóny3-3/4 (volitelné) M3 Výstup zóny3-3/4 (volitelné) R2 Zpátečka zóny 2-3/4 (volitelné) M2 Výstup zóny2-3/4 (volitelné) RB Zpátečka nízkoteplotní zóny 1 (volitelné)* MB Výstup nízkoteplotní zóny 1 (volitelné)* R1 Zpátečka zóny 1-3/4 M1 Výstup zóny1-3/4 G Připojení plynu 1/2 U E RC RP Výstup TUV 1/2 Přívod studené vody-1/2 Recirkulace 1/2 TUV (volitelné) Zpátečka solárního okruhu 3/4 (volitelné) MP Výstup solárního okruhu 3/4 (volitelné) S Odvod kondenzátu * volitelné ABT je instalováno již z výroby Charakteristika čerpadel bez podlahové zóny Charakteristika čerpadel s podlahovou zónou Výtlak m H2O Výtlak kpa Výtlak m H2O Výtlak kpa Výkon l/hod A=Křivka využitelného výtlaku čerpadla zóny 1 (zapojené v sérii) při 3 rychlosti B=Křivka využitelného výtlaku čerpadla zóny 1 (zapojené v sérii) při 2 rychlosti Výkon l/hod C=Křivka využitelného výtlaku pro všechny zóny při třetí rychlosti D=Křivka využitelného výtlaku pro všechny zóny při druhé rychlosti Maximální doporučené délky odkouření - Zelená série HORIZONTÁLNÍ 80/ m HORIZONTÁLNÍ 60/100 12,9 m VERTIKÁLNÍ 80/ m VERTIKÁLNÍ 60/100 13,4 m DĚLENÉ HORIZONTÁLNÍ - součet 80/80 36 m DĚLENÉ VERTIKÁLNÍ - součet 80/80 41 m Pozor na délky odkouření! Pokud je instalováno koleno je vždy délka odkouření o jeden metr kratší. MODEL Výkon kw Obsah zásobníku TUV Uzavřená spalovací komora Nízké NOx a CO 34 Elektronické zapalování modulace El.krytí IPX4D Sonda venkovní teploty Řídící jednotka ARC HERCULES Cond l volitelné volitelné volitelné HERCULES Cond l volitelné volitelné volitelné HERCULES Cond. 27 ABT l volitelné volitelné volitelné D.I.M.

35 TECHNICKÁ DATA IMMERGAS HERCULES CONDENSING 20/27/27 ABT Popis Jednotky HERCULES 20 Condensing Typ kotle HERCULES 27 Condensing Plynová část Výkon kotle max./min. [kw] 23,5 / 4 31,4 / 6 Účinnost při tepelném spádu 50 / 30 C [%] max. 105 min. 104 max. 106,5 min. 106,3 Účinnost při tepelném spádu 80 / 60 C [%] max. 98 min. 93 max. 98,0 min. 94,0 Spotřeba zemní plyn min/max [m3/hod] 0,53 / 2,54 0,69 / 3,39 Spotřeba Propanu min/max [kg/hod] 0,39 / 1,59 0,51 / 2,49 Spotřeba Butanu min/max [kg/hod] 1 5 / 1 3,8 0,52 / 2,53 Energetická účinnost (Evropská směrnice 92/42/CE) hvězdy **** **** Elektroinstalace Napětí / frekvence [V/Hz] 230 / / 50 Příkon [kw] 0,256 0,295 Proud [A] 1,15 1,30 Stupeň el. krytí - IPX4D IPX4D Topení Max. tlak v topném systému [Bar] 3 3 Min/Max. teplota v topném systému při spádu 50 / 30 [ C] 25 / / 45 Min/Max. teplota v topném systému při spádu 80 / 60 [ C] 25 / / 85 Objem expanzní nádoby [litry] Využitelný výkon čerpadla průtoku 1000 l/min. [m H 2 O] 3,22 3,82 Příprava TUV Max./Min. tlak v systému TUV [Bar] 8 / 0,3 8 / 0,1 Min/Max. teplota v systému TUV [ C] 30 / / 60 Objem expanzní nádoby TUV [litry] 5 5 Množství TUV při t = 30 C (průtokový ohřev) [litry/min] 14,3 14,8 Připojení Odvod spalin a přívod spalovacího vzduchu způsob Mimo objekt Mimo objekt odvodu spalin [mm] přívodu spal. vzduchu [mm] Připojení topné vody [G] 3/4 3/4 Připojení TUV [G] 1/2 1/2 Připojení plyn [G] 1/2 1/2 Rozměry, hmotnost, ostatní Rozměr V Š H [mm] Hmotnost kotle bez vody [kg] Hmotnost kotle včetně vody [kg] Hlučnost [db] 38,1 40,2 35

36 KONDENZAČNÍ KOTLE IMMERGAS HERCULES CONDENSING 26 kw/32 kw/32 kw ABT HERCULES Condensing 26 kw / 32 kw / 32 kw ABT je stacionární kondenzační kotel s uzavřenou spalovací komorou o výkonu 4-24 kw nebo 6-32 kw. Kotel je určen pro vytápění a obsahuje vestavěný nerezový zásobník TUV o objemu 120l. Možnost vestavných topných zón ( volitelné příslušenství )*. Rozměry kotle HERCULES CONDENSING 26 kw / 32 kw / 32 kw ABT R3 Zpátečka zóny3-3/4 (volitelné) M3 Výstup zóny3-3/4 (volitelné) RA2 Zpátečka zóny 2-3/4 (volitelné) MA2 Výstup zóny 2-3/4 (volitelné) RB2 Zpátečka podlahového systému 1" (zóna 3)* MB2 Výstup do podlahového systému 1" (zóna 3)* RB1 Zpátečka podlahového systému 1" (zóna 2) MB1 Výstup do podlahového systému 1" (zóna 2) RA1 Zpátečka topného systému 3/4" (zóna 1) MA1 Výstup do topného systému 3/4" (zóna 1) G Připojení plynu 1/2 AC AF RC RP MP SC Výstup TUV 1/2 Přívod studené vody-1/2 Recirkulace 1/2 TUV (volitelné) Zpátečka solárního okruhu 3/4 (volitelné) Výstup solárního okruhu 3/4 (volitelné) Odvod kondenzátu Charakteristika čerpadel bez podlahové zóny Charakteristika čerpadel s podlahovou zónou Výtlak m H2O Výtlak kpa Výtlak m H2O Výtlak kpa Výkon l/hod A=Křivka využitelného výtlaku čerpadla zóny při maximální rychlosti B=Křivka využitelného výtlaku čerpadla zóny při rychlosti č.4,5 Výkon l/hod C=Křivka využitelného výtlaku pro všechny zóny při 3 rychlosti Maximální doporučené délky odkouření - Zelená série HORIZONTÁLNÍ 80/ m HORIZONTÁLNÍ 60/100 12,9 m VERTIKÁLNÍ 80/ m VERTIKÁLNÍ 60/100 13,4 m DĚLENÉ HORIZONTÁLNÍ - součet 80/80 36 m DĚLENÉ VERTIKÁLNÍ - součet 80/80 41 m Pozor na délky odkouření! Pokud je instalováno koleno je vždy délka odkouření o jeden metr kratší. MODEL Výkon kw Obsah zásobníku TUV Uzavřená spalovací komora 36 Elektronické zapalování modulace El.krytí IPX5D Sonda venkovní teploty Řídící jednotka ARC HERCULES Cond. 26 kw l volitelné volitelné volitelné HERCULES Cond. 32 kw l volitelné volitelné volitelné HERCULES Cond. 32 kw ABT l volitelné volitelné volitelné D.I.M.
