1 katalog produktů 2013 Plynové kotle Elektrokotle Kondenzační kotle Kaskádové kotelny Příslušenství ke kotlům Zásobníky teplé vody Český výrobce kotlů

2 Tepelný výkon (kw) Pouze pro topení * Za použití doplňkového příslušenství lze připojit k externímu zásobníku TV také všechny kotle uvedené v sloupci Pouze pro topení ** Přisávání vzduchu z místnosti Plynové kotle s nuceným odtahem spalin turbo Nástěnné plynové kotle S průtokovým ohřevem teplé vody S připojením na externí zásobník TV * S integrovaným zásobníkem TV 5-14 PRO 14 X.A PRO 14 XZ.A PRO 14 KX.A (55 l, nerez / 40 l, smalt) 6-14 PRO 14 TX.A PRO 14 TXZ.A PRO 14 TKX.A (55 l, nerez / 40 l, smalt) 5, LN 5, TLN LX.A, LXE.A 20 CX.A, CXE.A 20 LXZ.A, LXZE.A 20 LXZE.A 5 (55 l, nerez) TLX.A, TLXE.A 20 TCX.A, TCXE.A 20 TLXZ.A, TLXZE.A 20 TLXZE.A 5 (55 l, nerez) CLN TCLN LX.A, LXE.A 28 CX.A, CXE.A 28 LXZ.A, LXZE.A 28 LXZ.A 5 (55 l, nerez) TLX.A 28 TCX.A 28 TLXZ.A 28 TLXZ.A 5 (55 l, nerez) DUO 50.A DUO 50 T.A ** DUO 50 FT.A TRIO TRIO 90 T ** Rozdělení kotlů Nástěnné plynové kondenzační kotle Tepelný výkon (kw) Pouze pro topení S průtokovým ohřevem teplé vody S připojením na externí zásobník TV * 3,5-17,0 17 KD 17 KDZ 6,6-28,0 28 KD 28 KDC 28 KDZ 13,0-45,0 45 KD S integrovaným zásobníkem TV 17 KDZ 5 (55 l, nerez) 17 KDZ 10 (100 l, smalt) ** 28 KDZ 5 (55 l, nerez) 28 KDZ 10 (100 l, smalt) ** * Za použití doplňkového příslušenství lze připojit k externímu zásobníku TV také všechny kotle uvedené v sloupci Pouze pro topení ** Jedná se o stacionární plynový kotel s integrovaným zásobníkem Plynové kotle s nuceným odtahem spalin turbo Stacionární kompaktní solární jednotky SOLAR * Tepelný výkon (kw) Stacionární plynové kotle Tepelný výkon (kw) S integrovaným solárním zásobníkem (250 l) 1,0-9,0 SOLAR EL 9-25 (s elektrokotlem) 1,5-13,5 SOLAR EL (s elektrokotlem) 3,5-17,0 SOLAR 17 KDZ 25 (s kondenzačním kotlem) 6,6-28,0 SOLAR 28 KDZ 25 (s kondenzačním kotlem) * Sestava elektrokotle nebo kondenzačního kotle, solárního zásobníku 250 l, solární regulace Plynové kotle s nuceným odtahem spalin turbo Pro topení i s možností připojení na externí zásobník * EZ/B EZ/B EZ/B * Zásobník 100 S/B (100 l) v designu kotlů EZ/B Tepelný výkon (kw) Nástěnné elektrokotle Pro topení i s možností připojení na externí zásobník 0,5-4,5 EL 5 (s dotykovým displejem) 2,5-7,5 EL 8 1,0-9,0 EL 9 (s dotykovým displejem) 1,5-13,5 EL 14 (s dotykovým displejem) 2,5-15,0 EL 15 2,5-22,5 EL 23 5,0-30,0 EL 30 5,0-37,5 EL 38 5,0-45,0 EL Poznámka: TV - Teplá voda

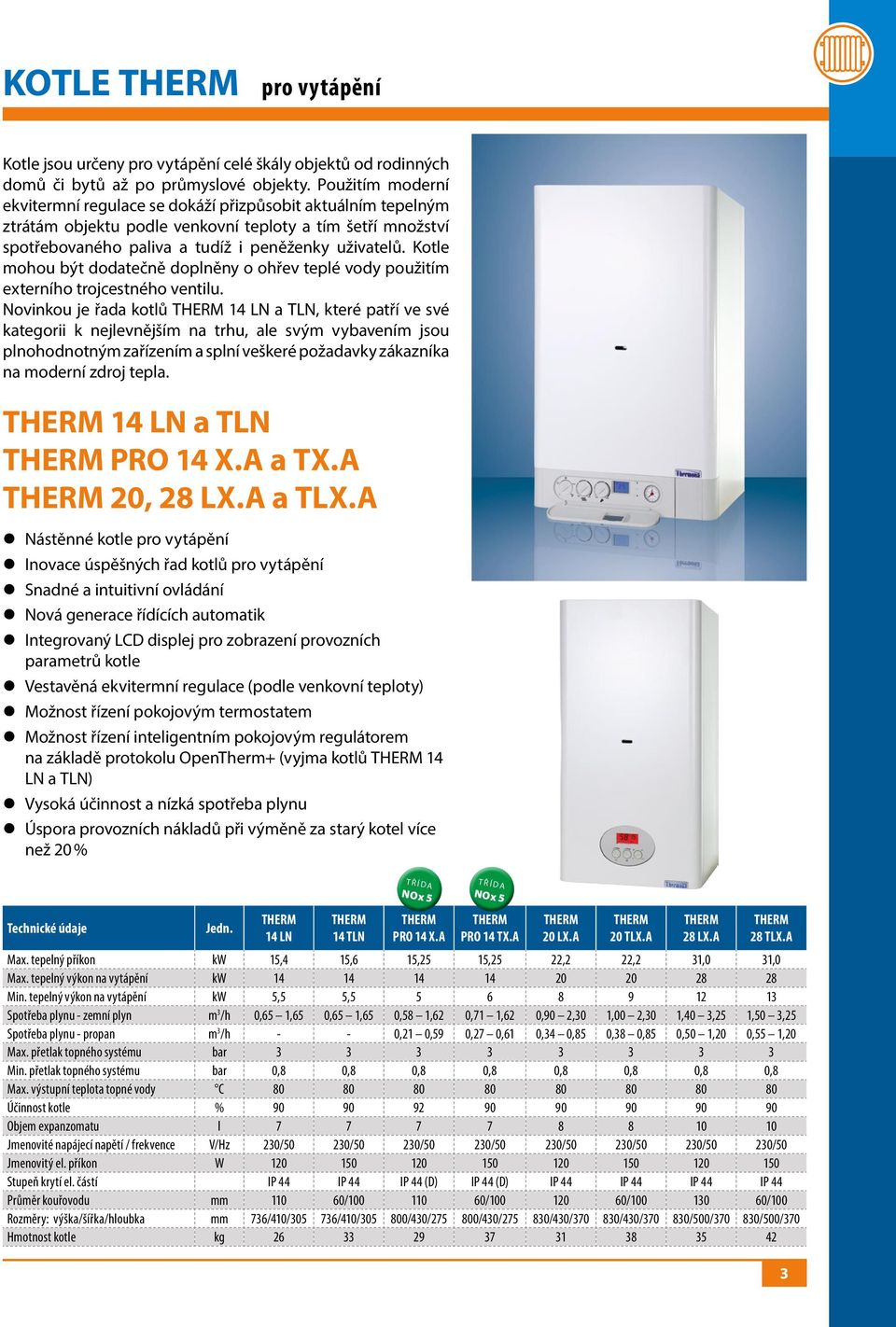

3 KOTLE pro vytápění Kotle jsou určeny pro vytápění celé škály objektů od rodinných domů či bytů až po průmyslové objekty. Použitím moderní ekvitermní regulace se dokáží přizpůsobit aktuálním tepelným ztrátám objektu podle venkovní teploty a tím šetří množství spotřebovaného paliva a tudíž i peněženky uživatelů. Kotle mohou být dodatečně doplněny o ohřev teplé vody použitím externího trojcestného ventilu. Novinkou je řada kotlů 14 LN a TLN, které patří ve své kategorii k nejlevnějším na trhu, ale svým vybavením jsou plnohodnotným zařízením a splní veškeré požadavky zákazníka na moderní zdroj tepla. 14 LN a TLN PRO 14 X.A a TX.A 20, 28 LX.A a TLX.A z Nástěnné kotle pro vytápění z Inovace úspěšných řad kotlů pro vytápění z Snadné a intuitivní ovládání z Nová generace řídících automatik z Integrovaný LCD displej pro zobrazení provozních parametrů kotle z Vestavěná ekvitermní regulace (podle venkovní teploty) z Možnost řízení pokojovým termostatem z Možnost řízení inteligentním pokojovým regulátorem na základě protokolu OpenTherm+ (vyjma kotlů 14 LN a TLN) z Vysoká účinnost a nízká spotřeba plynu z Úspora provozních nákladů při výměně za starý kotel více než 20 % Technické údaje Jedn. 14 LN 14 TLN PRO 14 X.A PRO 14 TX.A 20 LX.A 20 TLX.A 28 LX.A 28 TLX.A Max. tepelný příkon kw 15,4 15,6 15,25 15,25 22,2 22,2 31,0 31,0 Max. tepelný výkon na vytápění kw Min. tepelný výkon na vytápění kw 5,5 5, Spotřeba plynu - zemní plyn m 3 /h 0,65 1,65 0,65 1,65 0,58 1,62 0,71 1,62 0,90 2,30 1,00 2,30 1,40 3,25 1,50 3,25 Spotřeba plynu - propan m 3 /h - - 0,21 0,59 0,27 0,61 0,34 0,85 0,38 0,85 0,50 1,20 0,55 1,20 Max. přetlak topného systému bar Min. přetlak topného systému bar 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 Max. výstupní teplota topné vody C Účinnost kotle % Objem expanzomatu l Jmenovité napájecí napětí / frekvence V/Hz 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 Jmenovitý el. příkon W Stupeň krytí el. částí IP 44 IP 44 IP 44 (D) IP 44 (D) IP 44 IP 44 IP 44 IP 44 Průměr kouřovodu mm / / / /100 Rozměry: výška/šířka/hloubka mm 736/410/ /410/ /430/ /430/ /430/ /430/ /500/ /500/370 Hmotnost kotle kg

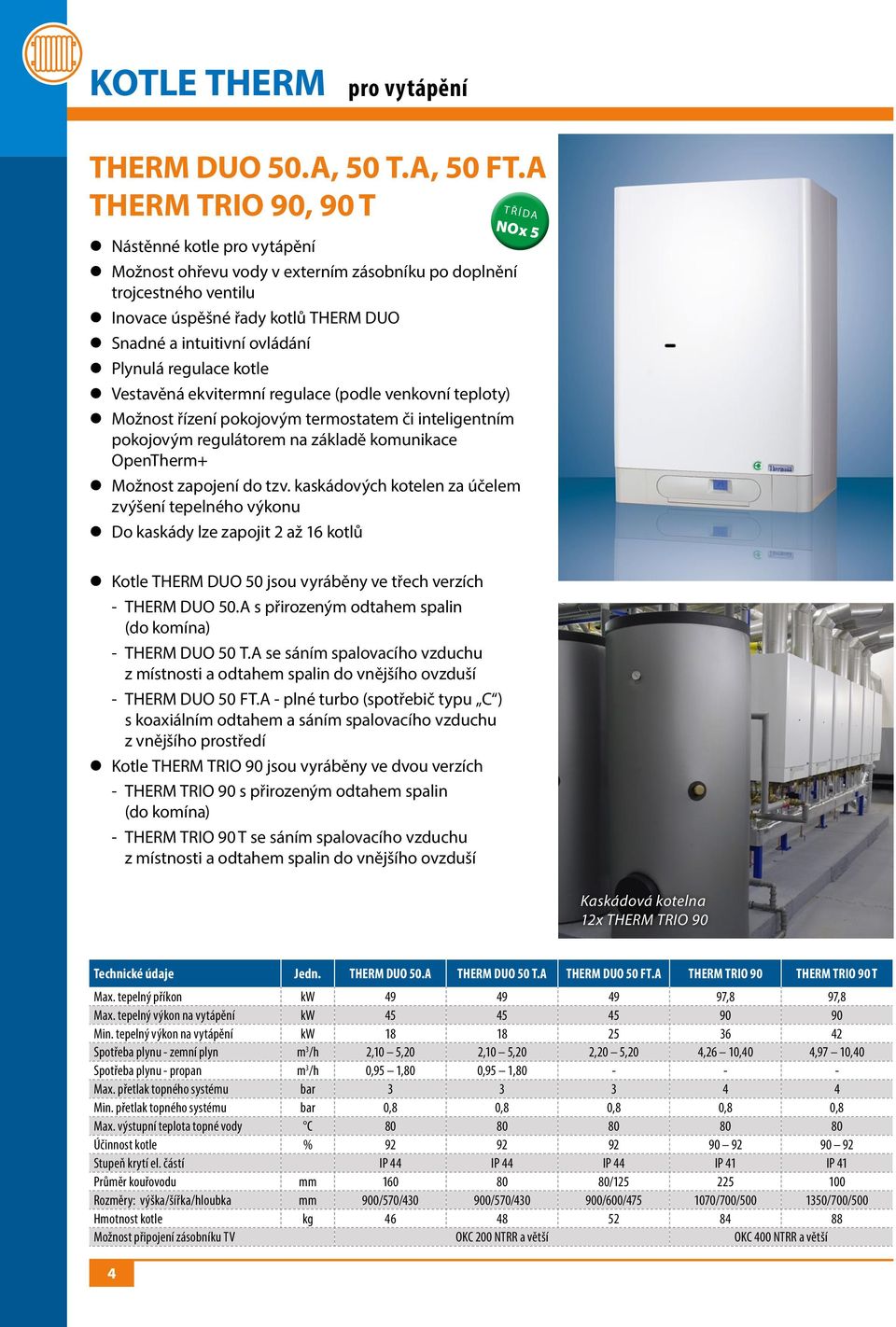

4 KOTLE pro vytápění DUO 50.A, 50 T.A, 50 FT.A TRIO 90, 90 T z Nástěnné kotle pro vytápění z Možnost ohřevu vody v externím zásobníku po doplnění trojcestného ventilu z Inovace úspěšné řady kotlů DUO z Snadné a intuitivní ovládání z Plynulá regulace kotle z Vestavěná ekvitermní regulace (podle venkovní teploty) z Možnost řízení pokojovým termostatem či inteligentním pokojovým regulátorem na základě komunikace OpenTherm+ z Možnost zapojení do tzv. kaskádových kotelen za účelem zvýšení tepelného výkonu z Do kaskády lze zapojit 2 až 16 kotlů z Kotle DUO 50 jsou vyráběny ve třech verzích - DUO 50.A s přirozeným odtahem spalin (do komína) - DUO 50 T.A se sáním spalovacího vzduchu z místnosti a odtahem spalin do vnějšího ovzduší - DUO 50 FT.A - plné turbo (spotřebič typu C ) s koaxiálním odtahem a sáním spalovacího vzduchu z vnějšího prostředí z Kotle TRIO 90 jsou vyráběny ve dvou verzích - TRIO 90 s přirozeným odtahem spalin (do komína) - TRIO 90 T se sáním spalovacího vzduchu z místnosti a odtahem spalin do vnějšího ovzduší Kaskádová kotelna 12x TRIO 90 Technické údaje Jedn. DUO 50.A DUO 50 T.A DUO 50 FT.A TRIO 90 TRIO 90 T Max. tepelný příkon kw ,8 97,8 Max. tepelný výkon na vytápění kw Min. tepelný výkon na vytápění kw Spotřeba plynu - zemní plyn m 3 /h 2,10 5,20 2,10 5,20 2,20 5,20 4,26 10,40 4,97 10,40 Spotřeba plynu - propan m 3 /h 0,95 1,80 0,95 1, Max. přetlak topného systému bar Min. přetlak topného systému bar 0,8 0,8 0,8 0,8 0,8 Max. výstupní teplota topné vody C Účinnost kotle % Stupeň krytí el. částí IP 44 IP 44 IP 44 IP 41 IP 41 Průměr kouřovodu mm / Rozměry: výška/šířka/hloubka mm 900/570/ /570/ /600/ /700/ /700/500 Hmotnost kotle kg Možnost připojení zásobníku TV OKC 200 NTRR a větší OKC 400 NTRR a větší 4

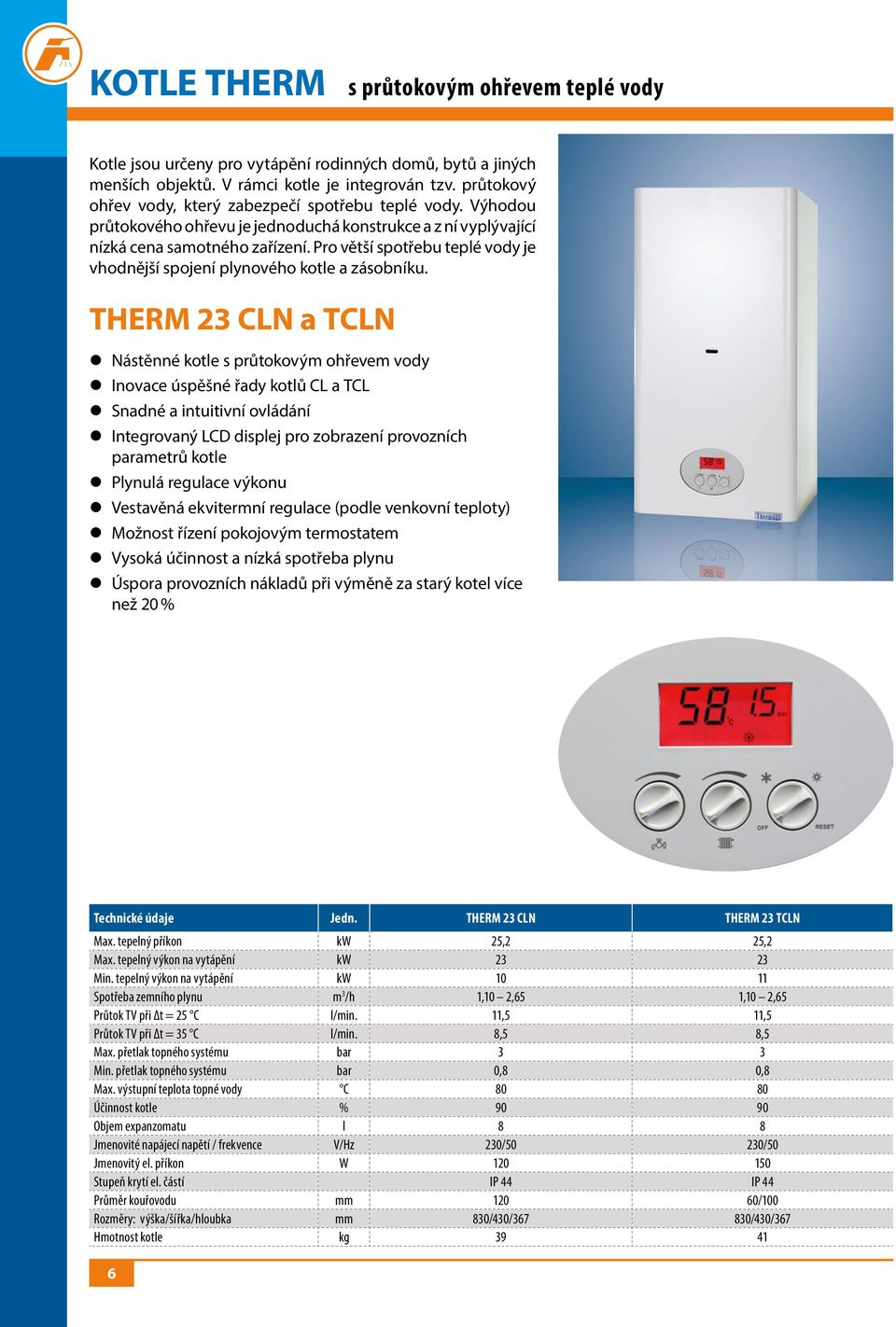

5 KOTLE s průtokovým ohřevem teplé vody Kotle jsou určeny pro vytápění rodinných domů, bytů a jiných menších objektů. V rámci kotle je integrován tzv. průtokový ohřev vody, který zabezpečí spotřebu teplé vody. Výhodou průtokového ohřevu je jednoduchá konstrukce a z ní vyplývající nízká cena samotného zařízení. Pro větší spotřebu teplé vody je vhodnější spojení plynového kotle a zásobníku. 20, 28 CX.A a ТCX.A z Nástěnné kotle s průtokovým ohřevem vody z Inovace úspěšné řady kotlů CX a TCX z Zcela nová generace řídící automatiky z Snadné a intuitivní ovládání z Plynulá regulace výkonu z Vestavěná ekvitermní regulace (podle venkovní teploty) z Možnost řízení pokojovým termostatem či inteligentním pokojovým regulátorem (OpenTherm+) z Vysoká účinnost a nízká spotřeba plynu z Úspora provozních nákladů při výměně za starý kotel více než 20 % Technické údaje Jedn. 20 CX.A 20 TCX.A 28 CX.A 28 TCX.A Max. tepelný příkon kw 22,2 22,2 31,0 31,0 Max. tepelný výkon na vytápění kw Min. tepelný výkon na vytápění kw Spotřeba plynu - zemní plyn m 3 /h 0,90 2,30 1,00 2,30 1,40 3,25 1,50 3,25 Spotřeba plynu - propan m 3 /h 0,34 0,85 0,38 0,85 0,50 1,20 0,55 1,20 Průtok TV při Δt = 25 C l/min. 11,5 11,5 16,1 16,1 Průtok TV při Δt = 35 C l/min. 8,2 8,2 11,4 11,4 Max. vstupní tlak studené vody bar Max. přetlak topného systému bar Max. výstupní teplota topné vody C Účinnost kotle % Objem expanzomatu l Jmenovité napájecí napětí / frekvence V/Hz 230/50 230/50 230/50 230/50 Jmenovitý el. příkon W Stupeň krytí el. částí IP 44 IP 44 IP 44 IP 44 Průměr kouřovodu mm / /100 Rozměry: výška/šířka/hloubka mm 830/430/ /430/ /500/ /500/370 Hmotnost kotle kg

6 KOTLE s průtokovým ohřevem teplé vody Kotle jsou určeny pro vytápění rodinných domů, bytů a jiných menších objektů. V rámci kotle je integrován tzv. průtokový ohřev vody, který zabezpečí spotřebu teplé vody. Výhodou průtokového ohřevu je jednoduchá konstrukce a z ní vyplývající nízká cena samotného zařízení. Pro větší spotřebu teplé vody je vhodnější spojení plynového kotle a zásobníku. 23 CLN a ТCLN z Nástěnné kotle s průtokovým ohřevem vody z Inovace úspěšné řady kotlů CL a TCL z Snadné a intuitivní ovládání z Integrovaný LCD displej pro zobrazení provozních parametrů kotle z Plynulá regulace výkonu z Vestavěná ekvitermní regulace (podle venkovní teploty) z Možnost řízení pokojovým termostatem z Vysoká účinnost a nízká spotřeba plynu z Úspora provozních nákladů při výměně za starý kotel více než 20 % Technické údaje Jedn. 23 CLN 23 TCLN Max. tepelný příkon kw 25,2 25,2 Max. tepelný výkon na vytápění kw Min. tepelný výkon na vytápění kw Spotřeba zemního plynu m 3 /h 1,10 2,65 1,10 2,65 Průtok TV při Δt = 25 C l/min. 11,5 11,5 Průtok TV při Δt = 35 C l/min. 8,5 8,5 Max. přetlak topného systému bar 3 3 Min. přetlak topného systému bar 0,8 0,8 Max. výstupní teplota topné vody C Účinnost kotle % Objem expanzomatu l 8 8 Jmenovité napájecí napětí / frekvence V/Hz 230/50 230/50 Jmenovitý el. příkon W Stupeň krytí el. částí IP 44 IP 44 Průměr kouřovodu mm /100 Rozměry: výška/šířka/hloubka mm 830/430/ /430/367 Hmotnost kotle kg

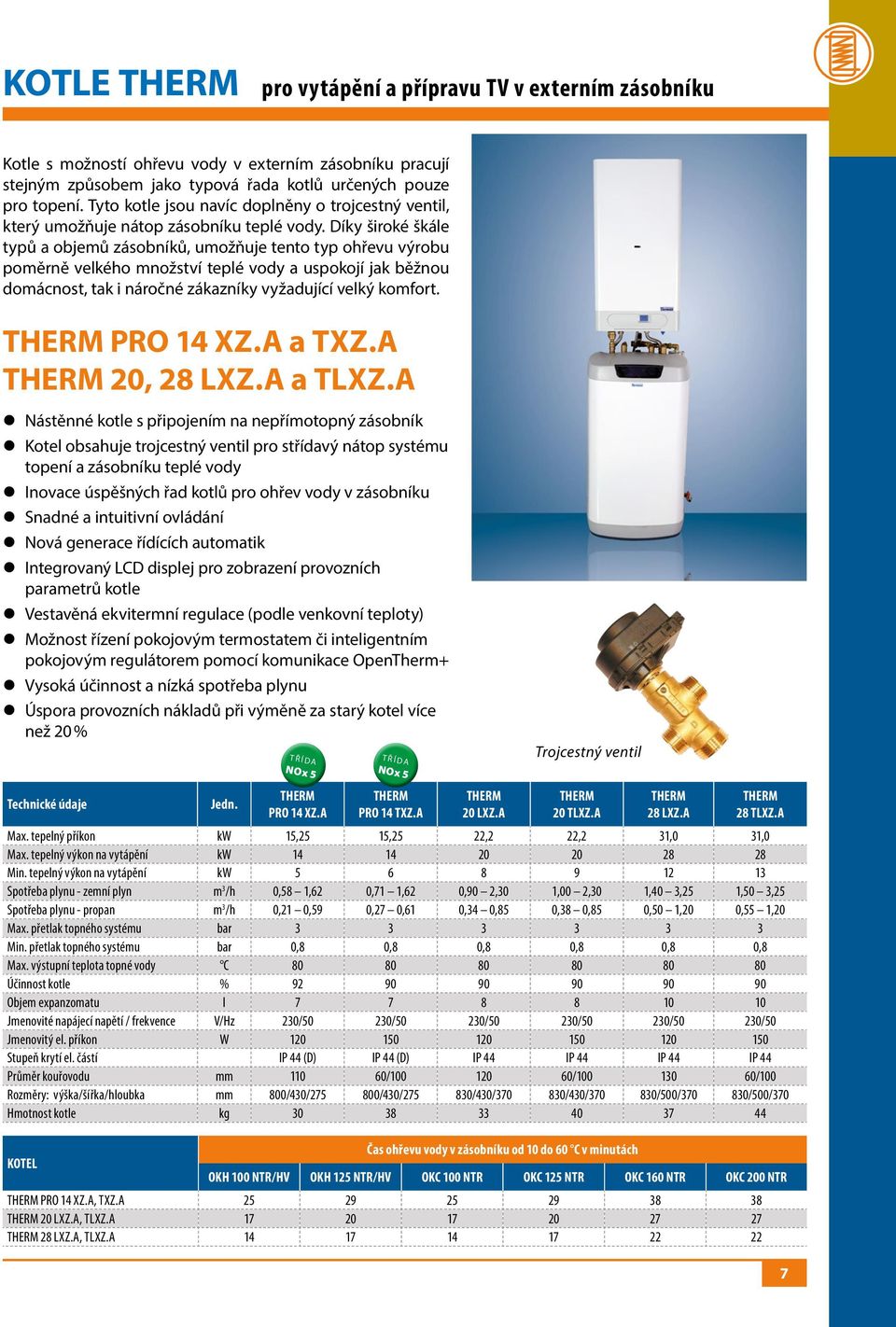

7 KOTLE pro vytápění a přípravu TV v externím zásobníku Kotle s možností ohřevu vody v externím zásobníku pracují stejným způsobem jako typová řada kotlů určených pouze pro topení. Tyto kotle jsou navíc doplněny o trojcestný ventil, který umožňuje nátop zásobníku teplé vody. Díky široké škále typů a objemů zásobníků, umožňuje tento typ ohřevu výrobu poměrně velkého množství teplé vody a uspokojí jak běžnou domácnost, tak i náročné zákazníky vyžadující velký komfort. PRO 14 XZ.A a TXZ.A 20, 28 LXZ.A a TLXZ.A z Nástěnné kotle s připojením na nepřímotopný zásobník z Kotel obsahuje trojcestný ventil pro střídavý nátop systému topení a zásobníku teplé vody z Inovace úspěšných řad kotlů pro ohřev vody v zásobníku z Snadné a intuitivní ovládání z Nová generace řídících automatik z Integrovaný LCD displej pro zobrazení provozních parametrů kotle z Vestavěná ekvitermní regulace (podle venkovní teploty) z Možnost řízení pokojovým termostatem či inteligentním pokojovým regulátorem pomocí komunikace OpenTherm+ z Vysoká účinnost a nízká spotřeba plynu z Úspora provozních nákladů při výměně za starý kotel více než 20 % Trojcestný ventil Technické údaje Jedn. PRO 14 XZ.A PRO 14 TXZ.A 20 LXZ.A 20 TLXZ.A 28 LXZ.A 28 TLXZ.A Max. tepelný příkon kw 15,25 15,25 22,2 22,2 31,0 31,0 Max. tepelný výkon na vytápění kw Min. tepelný výkon na vytápění kw Spotřeba plynu - zemní plyn m 3 /h 0,58 1,62 0,71 1,62 0,90 2,30 1,00 2,30 1,40 3,25 1,50 3,25 Spotřeba plynu - propan m 3 /h 0,21 0,59 0,27 0,61 0,34 0,85 0,38 0,85 0,50 1,20 0,55 1,20 Max. přetlak topného systému bar Min. přetlak topného systému bar 0,8 0,8 0,8 0,8 0,8 0,8 Max. výstupní teplota topné vody C Účinnost kotle % Objem expanzomatu l Jmenovité napájecí napětí / frekvence V/Hz 230/50 230/50 230/50 230/50 230/50 230/50 Jmenovitý el. příkon W Stupeň krytí el. částí IP 44 (D) IP 44 (D) IP 44 IP 44 IP 44 IP 44 Průměr kouřovodu mm / / /100 Rozměry: výška/šířka/hloubka mm 800/430/ /430/ /430/ /430/ /500/ /500/370 Hmotnost kotle kg KOTEL Čas ohřevu vody v zásobníku od 10 do 60 C v minutách OKH 100 NTR/HV OKH 125 NTR/HV OKC 100 NTR OKC 125 NTR OKC 160 NTR OKC 200 NTR PRO 14 XZ.A, TXZ.A LXZ.A, TLXZ.A LXZ.A, TLXZ.A

8 KOTLE pro vytápění a přípravu TV v zabudovaném zásobníku Kotle s vestavěným zásobníkem jsou vhodné pro vytápění a ohřev teplé vody v malých a středních bytech s nedostatkem prostoru pro umístění kombinace kotle a zásobníku. Kotel je přizpůsoben pro umístění v interiéru. Odpadá zde nutnost propojů mezi kotlem a zásobníkem. PRO 14 КX.A a TКX.A 28 LXZ.А 5 a TLXZ.А 5 z Nástěnné kotle s vestavěným zásobníkem z Kotel obsahuje trojcestný ventil pro střídavý nátop systému topení a zásobníku z Inovace úspěšných řad kotlů pro ohřev vody v zásobníku z Snadné a intuitivní ovládání z Nová generace řídících automatik z Integrovaný LCD displej pro zobrazení provozních parametrů kotle z Vestavěná ekvitermní regulace (podle venkovní teploty) z Možnost řízení pokojovým termostatem či inteligentním pokojovým regulátorem pomocí komunikace OpenTherm+ z Vysoká účinnost a nízká spotřeba plynu z Úspora provozních nákladů při výměně za starý kotel více než 20 % Technické údaje Jedn. PRO 14 KX.A PRO 14 TKX.A 28 LXZ.A 5 28 TLXZ.A 5 Max. tepelný příkon kw 15,25 15,25 31,0 31,0 Max. tepelný výkon na vytápění kw Min. tepelný výkon na vytápění kw Spotřeba plynu - zemní plyn m 3 /h 0,58 1,62 0,71 1,62 1,40 3,25 1,50 3,25 Spotřeba plynu - propan m 3 /h 0,21 0,59 0,27 0,61 0,50 1,20 0,55 1,20 Max. přetlak topného systému bar Min. přetlak topného systému bar 0,8 0,8 0,8 0,8 Max. výstupní teplota topné vody C Účinnost kotle % Objem expanzomatu l Objem zásobníku TV l 40 (smalt) / 55 (nerez) * 40 (smalt) / 55 (nerez) * 55 (nerez) 55 (nerez) Objem expanzomatu TV l 2 ** 2 ** 2 2 Jmenovité napájecí napětí / frekvence V/Hz 230/50 230/50 230/50 230/50 Jmenovitý el. příkon W Stupeň krytí el. částí IP 44 (D) IP 44 (D) IP 44 IP 44 Průměr kouřovodu mm / /100 Rozměry: výška/šířka/hloubka mm 830/630/ /630/ /830/ /830/390 Hmotnost kotle kg * variantně ** pouze verze s 55 l nerezovým zásobníkem 8

9 KOTLE ekologická řada - šetrné k životnímu prostředí Společnost Thermona byla prvním výrobcem, který uvedl v minulosti na český trh kotle s vylepšenými vlastnostmi po stránce emisí, které jsou šetrnější k životnímu prostředí. Samozřejmě zemní plyn sám o sobě je poměrně čistým palivem, ale i při jeho spalování vznikají některé škodlivé látky jako oxidy dusíku a uhlíku. Kotle s označení E mají tzv. nízkoemisní vodou chlazený hořák, který snižuje množství emisí na minimum. Tyto kotle spadají do té nejpřísnější emisní třídy 5 a používají se všude tam, kde je kladen velký důraz na čistotu životního prostředí. Samozřejmě kotel je použitelný na všech instalacích. Jeho další výhodou je mírně vyšší účinnost oproti běžným konvenčním kotlům. 20 LXE.A, TLXE.A 20 CXE.A, TCXE.A 20 LXZE.A, TLXZE.A 28 CXE.A, LXE.A, LXZE.A 20 LXZE.A 5, TLXZE.A 5 (s vestavěným 55 l zásobníkem) z Použití jako běžný konvenční kotel, avšak s vylepšenými vlastnostmi (nižší emise, vyšší účinnost) z Vodou chlazený nízkoemisní hořák z Moderní automatika nové generace z Jednoduché a intuitivní ovládání z Plynulá regulace výkonu kotle z Možnost regulace podle prostorové nebo venkovní teploty (ekvitermní regulace) z Vysoká účinnost a nízká spotřeba plynu z Úspora provozních nákladů po výměně starého kotle z Vhodná kombinace se systémem podlahového vytápění z Možnost řízení pokojovým termostatem či inteligentním pokojovým regulátorem pomocí komunikace OpenTherm+ z Typy bez ohřevu vody LXE.A a TLXE.A z Typy s ohřevem vody průtokově CXE.A a TCXE.A z Typy s ohřevem vody v zásobníku LXZE.A a TLXZE.A z Typy s ohřevem vody v integrovaném zásobníku (55 l nerez) LXZE.A 5 a TLXZE.A 5 Technické údaje Jedn. 20 CXE.A 20 TCXE.A 28 CXE.A * 20 lxze.a * 20 tlxze.a 28 lxze.a, 28 LXE.A 20 LXE.A 20 TLXE.A Max. tepelný příkon kw 22,2 22,2 31,0 22,2 22,2 31,0 22,2 22,2 Min.-max. tepelný výkon na vytápění kw Spotřeba plynu - zemní plyn m 3 /h 0,90 2,30 1,00 2,30 1,40 3,25 0,90 2,30 1,00 2,30 1,40 3,25 0,90 2,30 1,00 2,30 Spotřeba plynu - propan m 3 /h 0,34 0,85 0,39 0,82 0,50 1,20 0,34 0,85 0,39 0,82 0,50 1,20 0,34 0,85 0,39 0,82 Účinnost kotle % Objem expanzomatu l Jmenovité napájecí napětí / frekvence V/Hz 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 Jmenovitý el. příkon W Stupeň krytí el. částí IP 44 IP 44 IP 44 IP 44 IP 44 IP 44 IP 44 IP 44 Průměr kouřovodu mm / / /100 Rozměry: výška/šířka/hloubka mm 830/430/ /430/ /500/ /430/ /430/ /500/ /430/ /430/367 Hmotnost kotle kg * tento typ je k dispozici také s vestavěným 55 l nerezovým zásobníkem ( 20 LXZE.A 5, TLXZE.A 5) 9

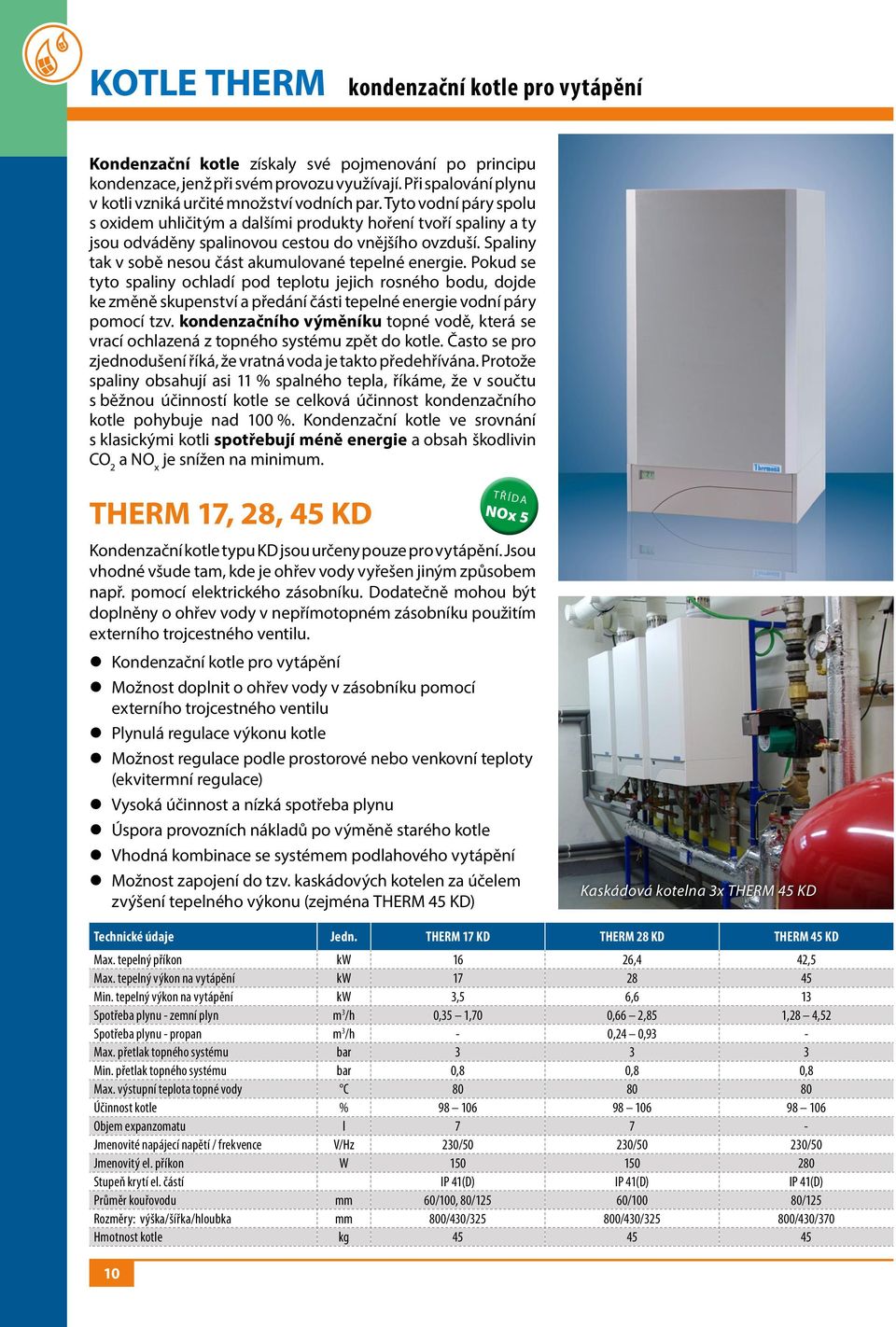

10 KOTLE kondenzační kotle pro vytápění Kondenzační kotle získaly své pojmenování po principu kondenzace, jenž při svém provozu využívají. Při spalování plynu v kotli vzniká určité množství vodních par. Tyto vodní páry spolu s oxidem uhličitým a dalšími produkty hoření tvoří spaliny a ty jsou odváděny spalinovou cestou do vnějšího ovzduší. Spaliny tak v sobě nesou část akumulované tepelné energie. Pokud se tyto spaliny ochladí pod teplotu jejich rosného bodu, dojde ke změně skupenství a předání části tepelné energie vodní páry pomocí tzv. kondenzačního výměníku topné vodě, která se vrací ochlazená z topného systému zpět do kotle. Často se pro zjednodušení říká, že vratná voda je takto předehřívána. Protože spaliny obsahují asi 11 % spalného tepla, říkáme, že v součtu s běžnou účinností kotle se celková účinnost kondenzačního kotle pohybuje nad 100 %. Kondenzační kotle ve srovnání s klasickými kotli spotřebují méně energie a obsah škodlivin CO 2 a NO x je snížen na minimum. 17, 28, 45 KD Kondenzační kotle typu KD jsou určeny pouze pro vytápění. Jsou vhodné všude tam, kde je ohřev vody vyřešen jiným způsobem např. pomocí elektrického zásobníku. Dodatečně mohou být doplněny o ohřev vody v nepřímotopném zásobníku použitím externího trojcestného ventilu. z Kondenzační kotle pro vytápění z Možnost doplnit o ohřev vody v zásobníku pomocí externího trojcestného ventilu z Plynulá regulace výkonu kotle z Možnost regulace podle prostorové nebo venkovní teploty (ekvitermní regulace) z Vysoká účinnost a nízká spotřeba plynu z Úspora provozních nákladů po výměně starého kotle z Vhodná kombinace se systémem podlahového vytápění z Možnost zapojení do tzv. kaskádových kotelen za účelem zvýšení tepelného výkonu (zejména 45 KD) Kaskádová kotelna 3x 45 KD Technické údaje Jedn. 17 KD 28 KD 45 KD Max. tepelný příkon kw 16 26,4 42,5 Max. tepelný výkon na vytápění kw Min. tepelný výkon na vytápění kw 3,5 6,6 13 Spotřeba plynu - zemní plyn m 3 /h 0,35 1,70 0,66 2,85 1,28 4,52 Spotřeba plynu - propan m 3 /h - 0,24 0,93 - Max. přetlak topného systému bar Min. přetlak topného systému bar 0,8 0,8 0,8 Max. výstupní teplota topné vody C Účinnost kotle % Objem expanzomatu l Jmenovité napájecí napětí / frekvence V/Hz 230/50 230/50 230/50 Jmenovitý el. příkon W Stupeň krytí el. částí IP 41(D) IP 41(D) IP 41(D) Průměr kouřovodu mm 60/100, 80/125 60/100 80/125 Rozměry: výška/šířka/hloubka mm 800/430/ /430/ /430/370 Hmotnost kotle kg

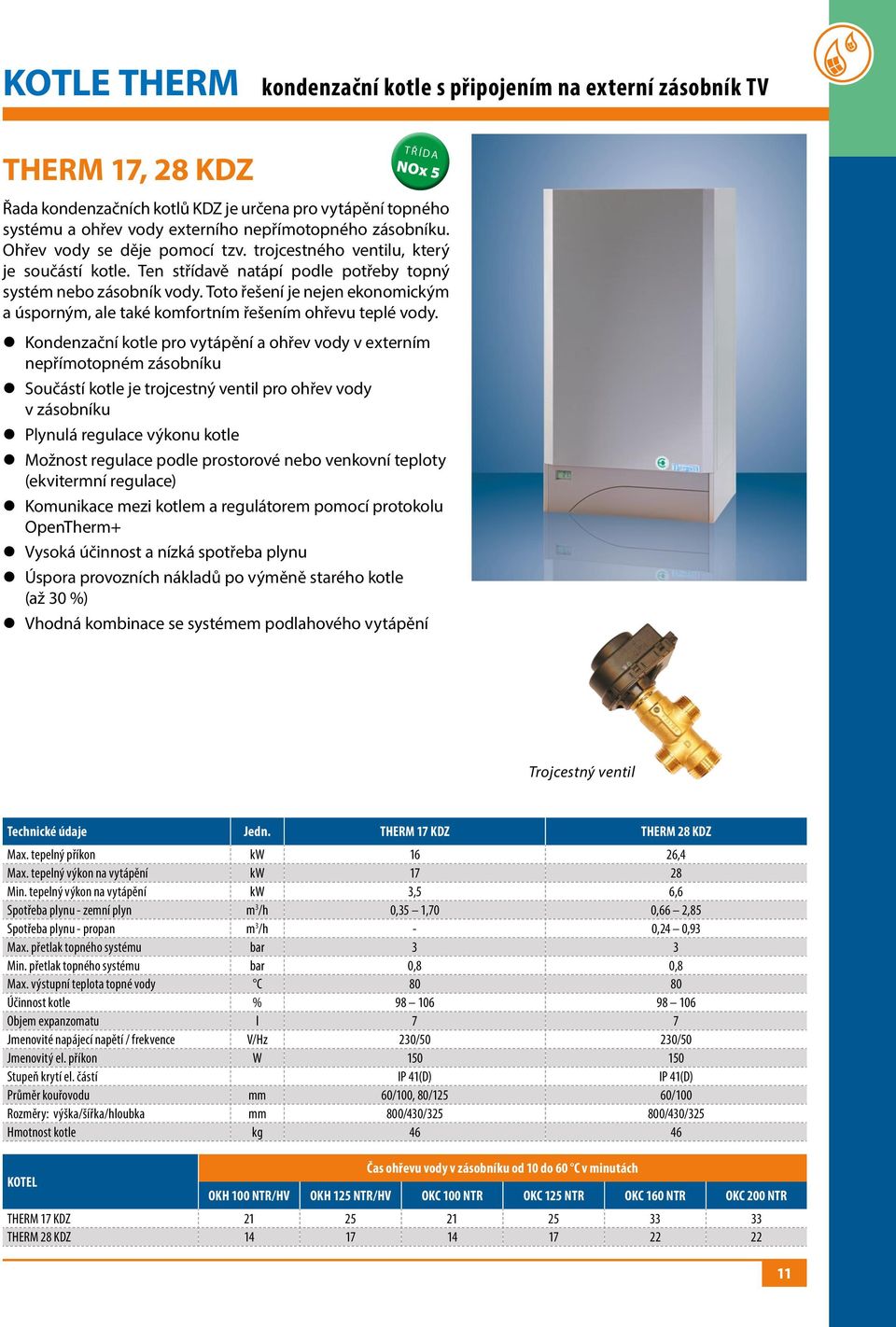

11 KOTLE kondenzační kotle s připojením na externí zásobník TV 17, 28 KDZ Řada kondenzačních kotlů KDZ je určena pro vytápění topného systému a ohřev vody externího nepřímotopného zásobníku. Ohřev vody se děje pomocí tzv. trojcestného ventilu, který je součástí kotle. Ten střídavě natápí podle potřeby topný systém nebo zásobník vody. Toto řešení je nejen ekonomickým a úsporným, ale také komfortním řešením ohřevu teplé vody. z Kondenzační kotle pro vytápění a ohřev vody v externím nepřímotopném zásobníku z Součástí kotle je trojcestný ventil pro ohřev vody v zásobníku z Plynulá regulace výkonu kotle z Možnost regulace podle prostorové nebo venkovní teploty (ekvitermní regulace) z Komunikace mezi kotlem a regulátorem pomocí protokolu OpenTherm+ z Vysoká účinnost a nízká spotřeba plynu z Úspora provozních nákladů po výměně starého kotle (až 30 %) z Vhodná kombinace se systémem podlahového vytápění Trojcestný ventil Technické údaje Jedn. 17 KDZ 28 KDZ Max. tepelný příkon kw 16 26,4 Max. tepelný výkon na vytápění kw Min. tepelný výkon na vytápění kw 3,5 6,6 Spotřeba plynu - zemní plyn m 3 /h 0,35 1,70 0,66 2,85 Spotřeba plynu - propan m 3 /h - 0,24 0,93 Max. přetlak topného systému bar 3 3 Min. přetlak topného systému bar 0,8 0,8 Max. výstupní teplota topné vody C Účinnost kotle % Objem expanzomatu l 7 7 Jmenovité napájecí napětí / frekvence V/Hz 230/50 230/50 Jmenovitý el. příkon W Stupeň krytí el. částí IP 41(D) IP 41(D) Průměr kouřovodu mm 60/100, 80/125 60/100 Rozměry: výška/šířka/hloubka mm 800/430/ /430/325 Hmotnost kotle kg KOTEL Čas ohřevu vody v zásobníku od 10 do 60 C v minutách OKH 100 NTR/HV OKH 125 NTR/HV OKC 100 NTR OKC 125 NTR OKC 160 NTR OKC 200 NTR 17 KDZ KDZ

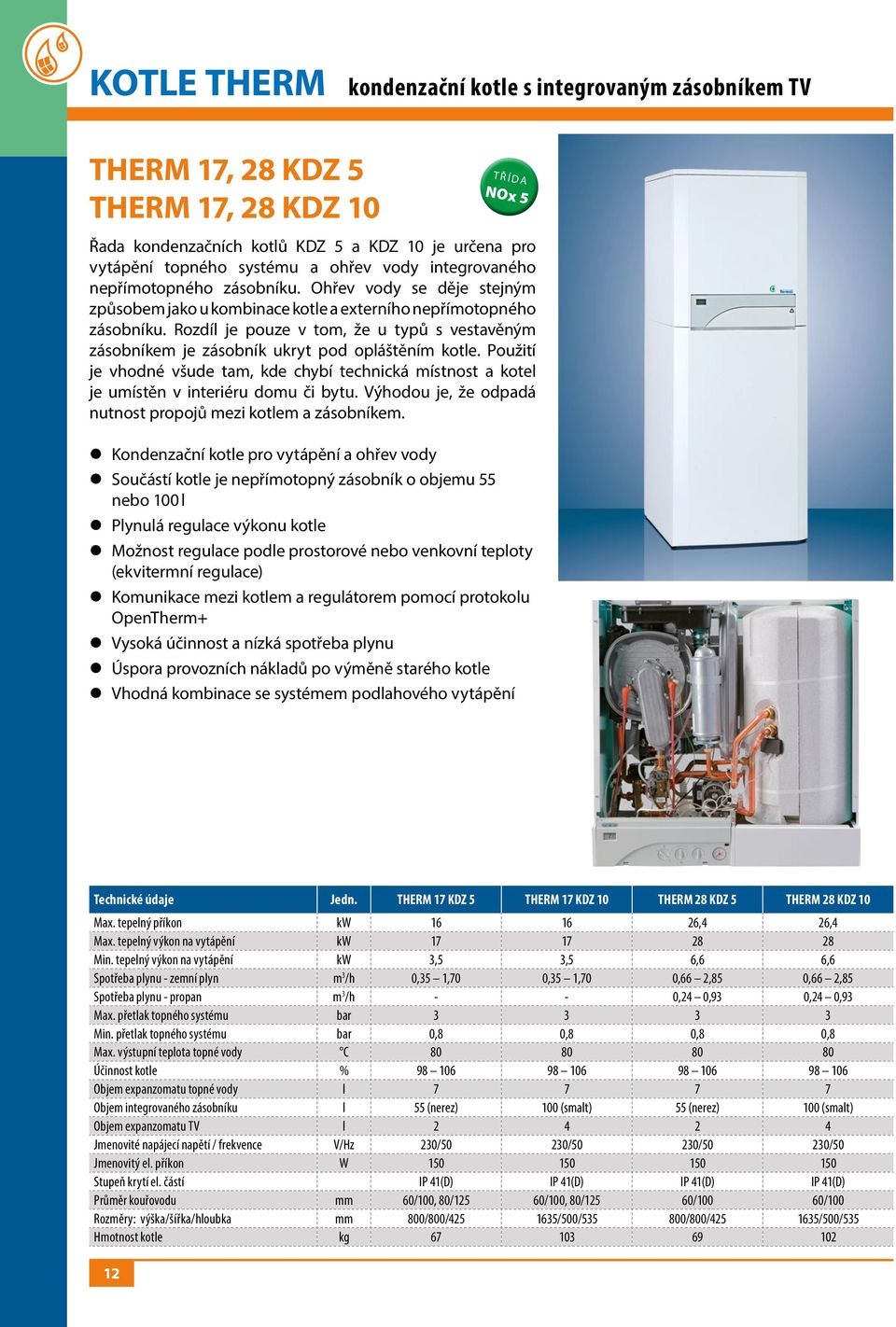

12 KOTLE kondenzační kotle s integrovaným zásobníkem TV 17, 28 KDZ 5 17, 28 KDZ 10 Řada kondenzačních kotlů KDZ 5 a KDZ 10 je určena pro vytápění topného systému a ohřev vody integrovaného nepřímotopného zásobníku. Ohřev vody se děje stejným způsobem jako u kombinace kotle a externího nepřímotopného zásobníku. Rozdíl je pouze v tom, že u typů s vestavěným zásobníkem je zásobník ukryt pod opláštěním kotle. Použití je vhodné všude tam, kde chybí technická místnost a kotel je umístěn v interiéru domu či bytu. Výhodou je, že odpadá nutnost propojů mezi kotlem a zásobníkem. z Kondenzační kotle pro vytápění a ohřev vody z Součástí kotle je nepřímotopný zásobník o objemu 55 nebo 100 l z Plynulá regulace výkonu kotle z Možnost regulace podle prostorové nebo venkovní teploty (ekvitermní regulace) z Komunikace mezi kotlem a regulátorem pomocí protokolu OpenTherm+ z Vysoká účinnost a nízká spotřeba plynu z Úspora provozních nákladů po výměně starého kotle z Vhodná kombinace se systémem podlahového vytápění Technické údaje Jedn. 17 KDZ 5 17 KDZ KDZ 5 28 KDZ 10 Max. tepelný příkon kw ,4 26,4 Max. tepelný výkon na vytápění kw Min. tepelný výkon na vytápění kw 3,5 3,5 6,6 6,6 Spotřeba plynu - zemní plyn m 3 /h 0,35 1,70 0,35 1,70 0,66 2,85 0,66 2,85 Spotřeba plynu - propan m 3 /h - - 0,24 0,93 0,24 0,93 Max. přetlak topného systému bar Min. přetlak topného systému bar 0,8 0,8 0,8 0,8 Max. výstupní teplota topné vody C Účinnost kotle % Objem expanzomatu topné vody l Objem integrovaného zásobníku l 55 (nerez) 100 (smalt) 55 (nerez) 100 (smalt) Objem expanzomatu TV l Jmenovité napájecí napětí / frekvence V/Hz 230/50 230/50 230/50 230/50 Jmenovitý el. příkon W Stupeň krytí el. částí IP 41(D) IP 41(D) IP 41(D) IP 41(D) Průměr kouřovodu mm 60/100, 80/125 60/100, 80/125 60/100 60/100 Rozměry: výška/šířka/hloubka mm 800/800/ /500/ /800/ /500/535 Hmotnost kotle kg

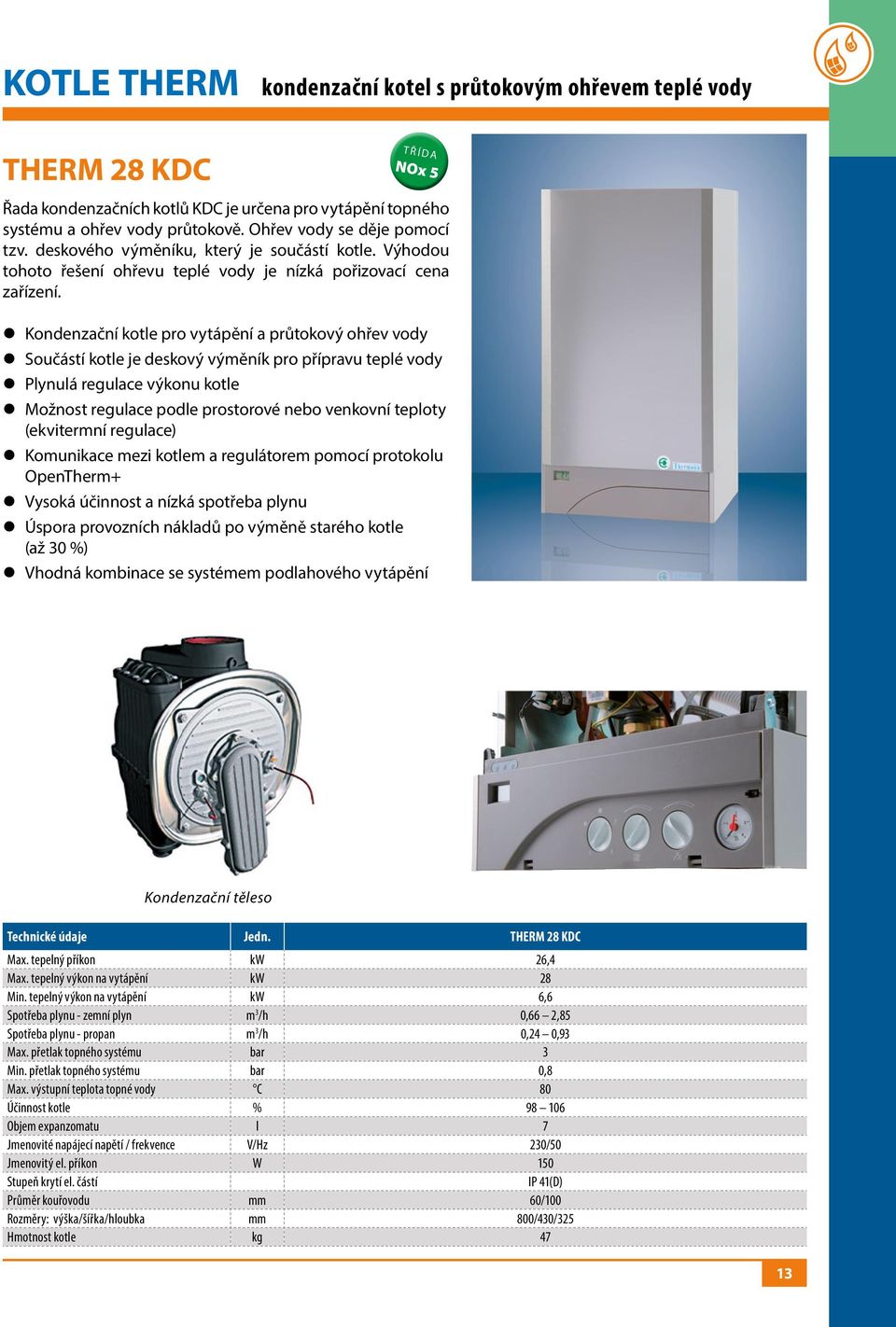

13 KOTLE kondenzační kotel s průtokovým ohřevem teplé vody 28 KDC Řada kondenzačních kotlů KDC je určena pro vytápění topného systému a ohřev vody průtokově. Ohřev vody se děje pomocí tzv. deskového výměníku, který je součástí kotle. Výhodou tohoto řešení ohřevu teplé vody je nízká pořizovací cena zařízení. z Kondenzační kotle pro vytápění a průtokový ohřev vody z Součástí kotle je deskový výměník pro přípravu teplé vody z Plynulá regulace výkonu kotle z Možnost regulace podle prostorové nebo venkovní teploty (ekvitermní regulace) z Komunikace mezi kotlem a regulátorem pomocí protokolu OpenTherm+ z Vysoká účinnost a nízká spotřeba plynu z Úspora provozních nákladů po výměně starého kotle (až 30 %) z Vhodná kombinace se systémem podlahového vytápění Kondenzační těleso Technické údaje Jedn. 28 KDC Max. tepelný příkon kw 26,4 Max. tepelný výkon na vytápění kw 28 Min. tepelný výkon na vytápění kw 6,6 Spotřeba plynu - zemní plyn m 3 /h 0,66 2,85 Spotřeba plynu - propan m 3 /h 0,24 0,93 Max. přetlak topného systému bar 3 Min. přetlak topného systému bar 0,8 Max. výstupní teplota topné vody C 80 Účinnost kotle % Objem expanzomatu l 7 Jmenovité napájecí napětí / frekvence V/Hz 230/50 Jmenovitý el. příkon W 150 Stupeň krytí el. částí IP 41(D) Průměr kouřovodu mm 60/100 Rozměry: výška/šířka/hloubka mm 800/430/325 Hmotnost kotle kg 47 13

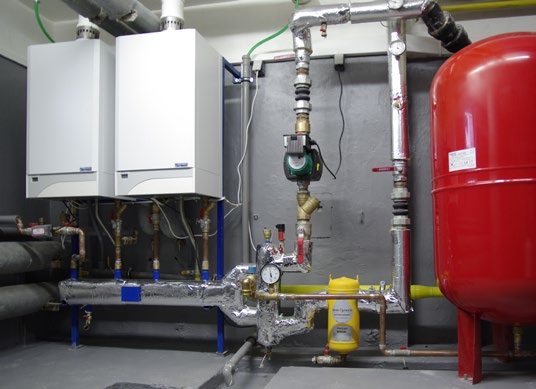

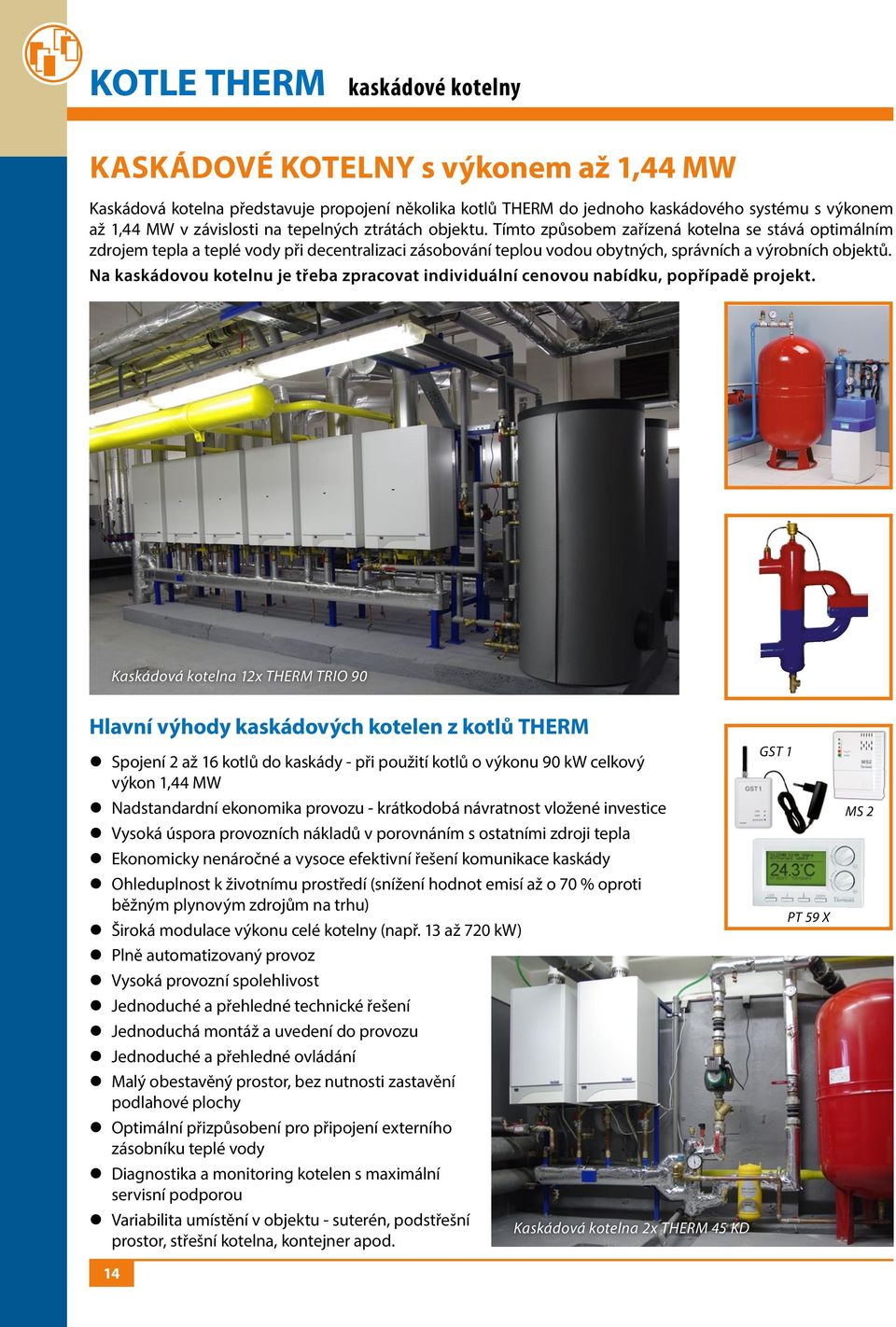

14 KOTLE kaskádové kotelny Kaskádové kotelny s výkonem až 1,44 MW Kaskádová kotelna představuje propojení několika kotlů do jednoho kaskádového systému s výkonem až 1,44 MW v závislosti na tepelných ztrátách objektu. Tímto způsobem zařízená kotelna se stává optimálním zdrojem tepla a teplé vody při decentralizaci zásobování teplou vodou obytných, správních a výrobních objektů. Na kaskádovou kotelnu je třeba zpracovat individuální cenovou nabídku, popřípadě projekt. Kaskádová kotelna 12x TRIO 90 Hlavní výhody kaskádových kotelen z kotlů z Spojení 2 až 16 kotlů do kaskády - při použití kotlů o výkonu 90 kw celkový výkon 1,44 MW z Nadstandardní ekonomika provozu - krátkodobá návratnost vložené investice z Vysoká úspora provozních nákladů v porovnáním s ostatními zdroji tepla z Ekonomicky nenáročné a vysoce efektivní řešení komunikace kaskády z Ohleduplnost k životnímu prostředí (snížení hodnot emisí až o 70 % oproti běžným plynovým zdrojům na trhu) z Široká modulace výkonu celé kotelny (např. 13 až 720 kw) z Plně automatizovaný provoz z Vysoká provozní spolehlivost z Jednoduché a přehledné technické řešení z Jednoduchá montáž a uvedení do provozu z Jednoduché a přehledné ovládání z Malý obestavěný prostor, bez nutnosti zastavění podlahové plochy z Optimální přizpůsobení pro připojení externího zásobníku teplé vody z Diagnostika a monitoring kotelen s maximální servisní podporou z Variabilita umístění v objektu - suterén, podstřešní Kaskádová kotelna 2x 45 KD prostor, střešní kotelna, kontejner apod. 14 GST 1 PT 59 X MS 2

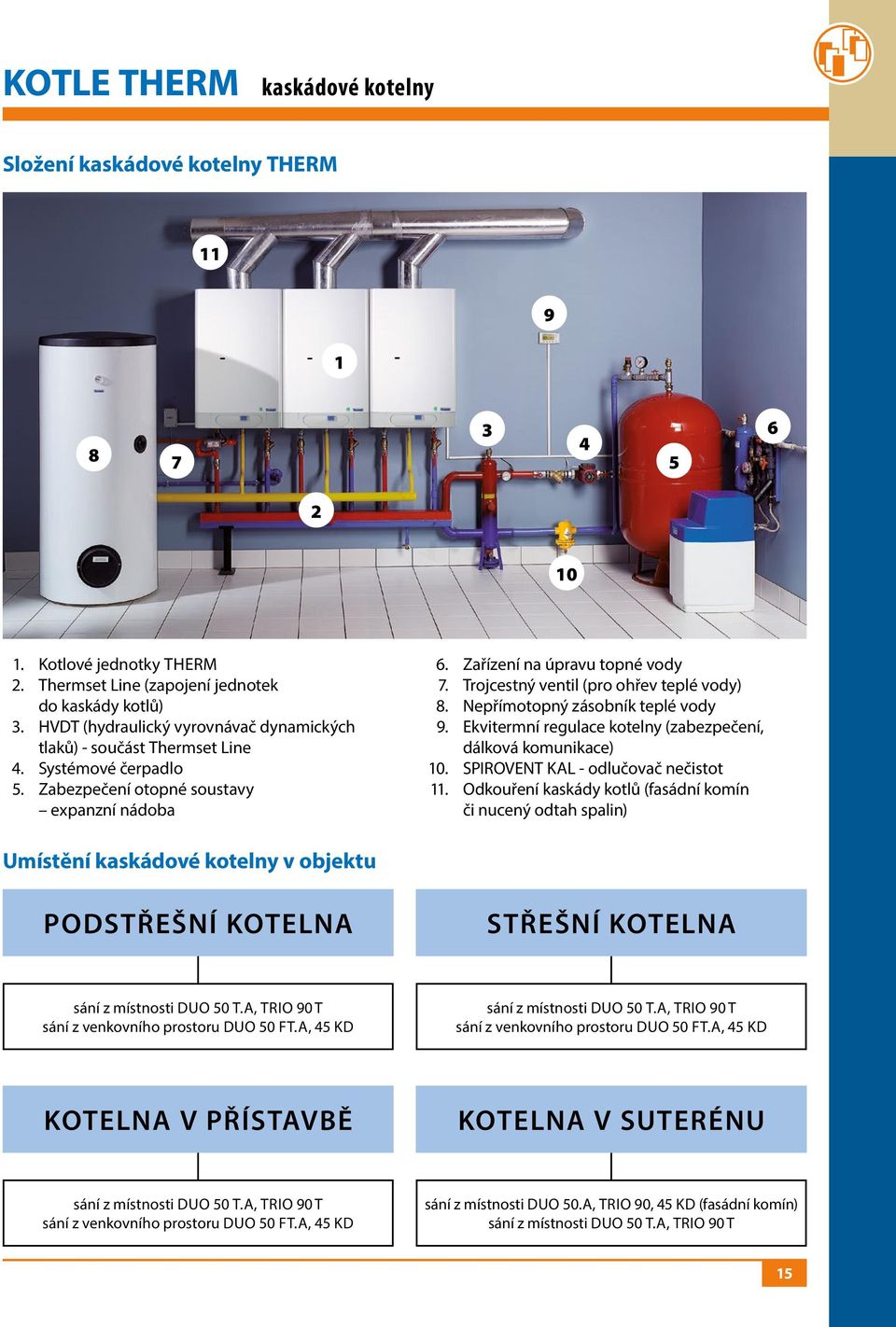

15 KOTLE kaskádové kotelny Složení kaskádové kotelny Kotlové jednotky 2. Thermset Line (zapojení jednotek do kaskády kotlů) 3. HVDT (hydraulický vyrovnávač dynamických tlaků) - součást Thermset Line 4. Systémové čerpadlo 5. Zabezpečení otopné soustavy expanzní nádoba 6. Zařízení na úpravu topné vody 7. Trojcestný ventil (pro ohřev teplé vody) 8. Nepřímotopný zásobník teplé vody 9. Ekvitermní regulace kotelny (zabezpečení, dálková komunikace) 10. SPIROVENT KAL - odlučovač nečistot 11. Odkouření kaskády kotlů (fasádní komín či nucený odtah spalin) Umístění kaskádové kotelny v objektu podstřešní kotelna střešní kotelna sání z místnosti duo 50 T.A, TRIo 90 T sání z venkovního prostoru Duo 50 ft.a, 45 kd sání z místnosti duo 50 t.a, trio 90 t sání z venkovního prostoru duo 50 ft.a, 45 kd kotelna v přístavbě kotelna v suterénu sání z místnosti duo 50 t.a, trio 90 t sání z venkovního prostoru duo 50 ft.a, 45 kd sání z místnosti duo 50.A, trio 90, 45 KD (fasádní komín) sání z místnosti DUO 50 T.A, TRIO 90 T 15

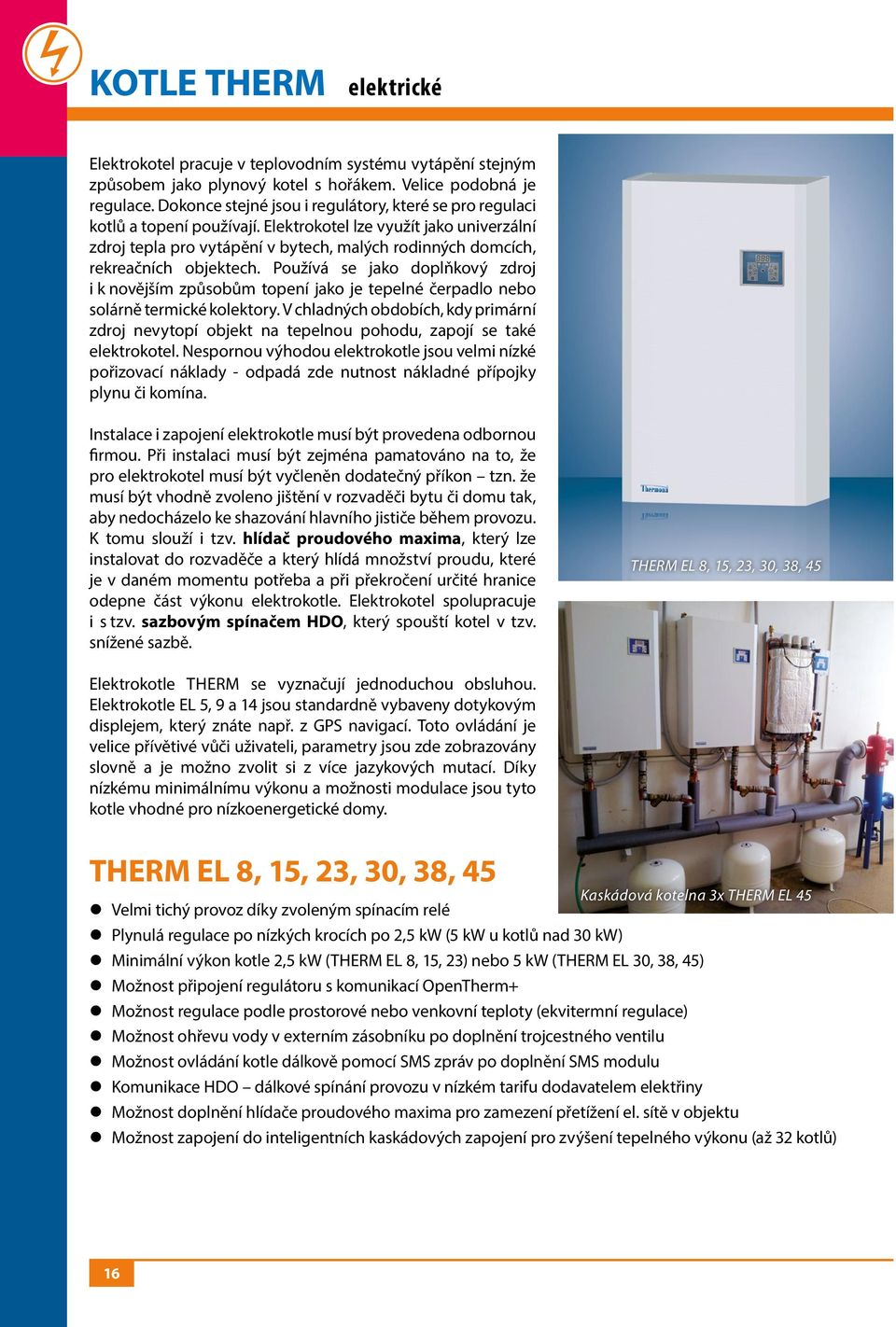

16 KOTLE elektrické Elektrokotel pracuje v teplovodním systému vytápění stejným způsobem jako plynový kotel s hořákem. Velice podobná je regulace. Dokonce stejné jsou i regulátory, které se pro regulaci kotlů a topení používají. Elektrokotel lze využít jako univerzální zdroj tepla pro vytápění v bytech, malých rodinných domcích, rekreačních objektech. Používá se jako doplňkový zdroj i k novějším způsobům topení jako je tepelné čerpadlo nebo solárně termické kolektory. V chladných obdobích, kdy primární zdroj nevytopí objekt na tepelnou pohodu, zapojí se také elektrokotel. Nespornou výhodou elektrokotle jsou velmi nízké pořizovací náklady - odpadá zde nutnost nákladné přípojky plynu či komína. Instalace i zapojení elektrokotle musí být provedena odbornou firmou. Při instalaci musí být zejména pamatováno na to, že pro elektrokotel musí být vyčleněn dodatečný příkon tzn. že musí být vhodně zvoleno jištění v rozvaděči bytu či domu tak, aby nedocházelo ke shazování hlavního jističe během provozu. K tomu slouží i tzv. hlídač proudového maxima, který lze instalovat do rozvaděče a který hlídá množství proudu, které je v daném momentu potřeba a při překročení určité hranice odepne část výkonu elektrokotle. Elektrokotel spolupracuje i s tzv. sazbovým spínačem HDO, který spouští kotel v tzv. snížené sazbě. EL 8, 15, 23, 30, 38, 45 Elektrokotle Therm se vyznačují jednoduchou obsluhou. Elektrokotle EL 5, 9 a 14 jsou standardně vybaveny dotykovým displejem, který znáte např. z GPS navigací. Toto ovládání je velice přívětivé vůči uživateli, parametry jsou zde zobrazovány slovně a je možno zvolit si z více jazykových mutací. Díky nízkému minimálnímu výkonu a možnosti modulace jsou tyto kotle vhodné pro nízkoenergetické domy. EL 8, 15, 23, 30, 38, 45 Kaskádová kotelna 3x EL 45 z Velmi tichý provoz díky zvoleným spínacím relé z Plynulá regulace po nízkých krocích po 2,5 kw (5 kw u kotlů nad 30 kw) z Minimální výkon kotle 2,5 kw ( EL 8, 15, 23) nebo 5 kw ( EL 30, 38, 45) z Možnost připojení regulátoru s komunikací OpenTherm+ z Možnost regulace podle prostorové nebo venkovní teploty (ekvitermní regulace) z Možnost ohřevu vody v externím zásobníku po doplnění trojcestného ventilu z Možnost ovládání kotle dálkově pomocí SMS zpráv po doplnění SMS modulu z Komunikace HDO dálkové spínání provozu v nízkém tarifu dodavatelem elektřiny z Možnost doplnění hlídače proudového maxima pro zamezení přetížení el. sítě v objektu z Možnost zapojení do inteligentních kaskádových zapojení pro zvýšení tepelného výkonu (až 32 kotlů) 16

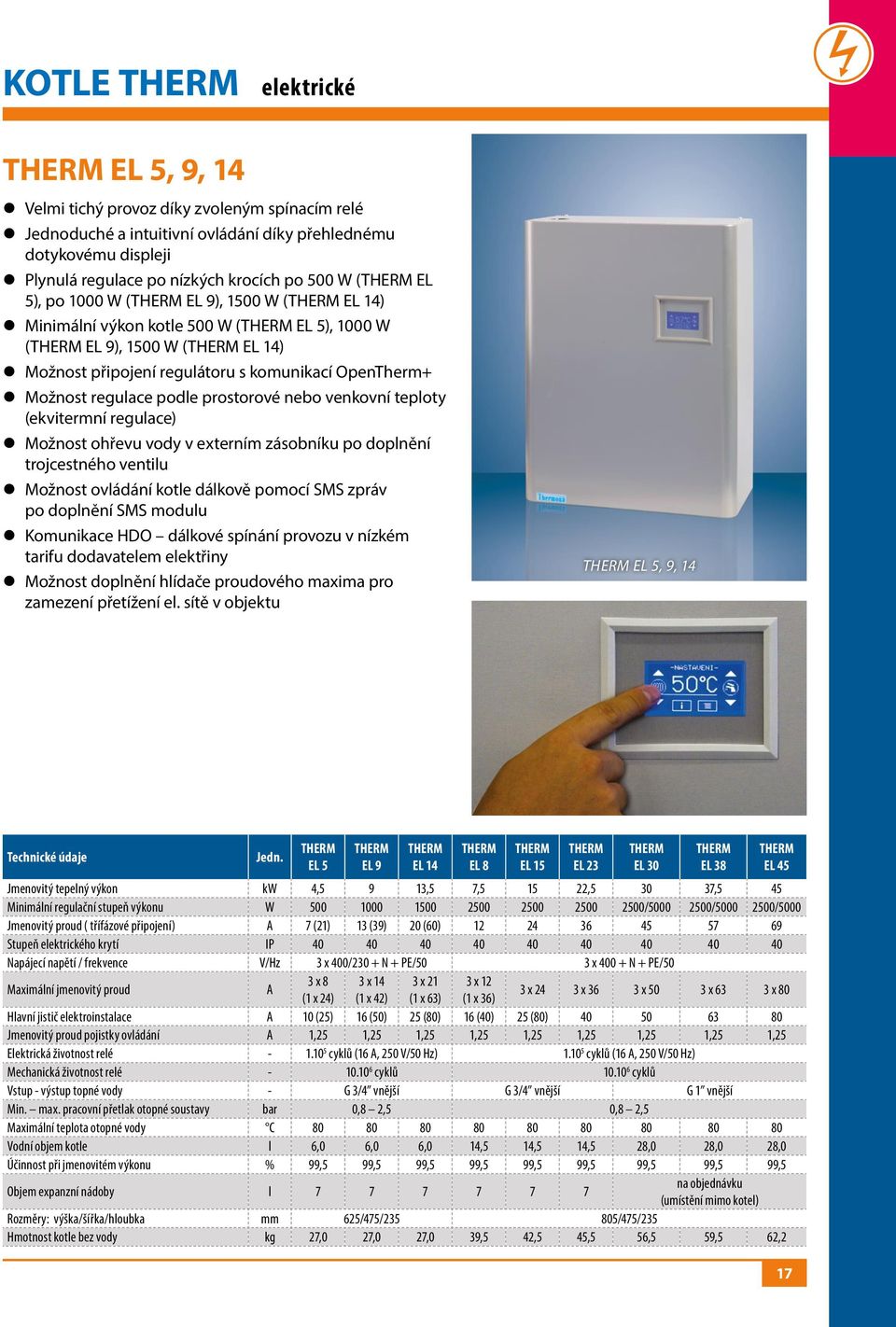

17 KOTLE elektrické EL 5, 9, 14 z Velmi tichý provoz díky zvoleným spínacím relé z Jednoduché a intuitivní ovládání díky přehlednému dotykovému displeji z Plynulá regulace po nízkých krocích po 500 W ( EL 5), po 1000 W ( EL 9), 1500 W ( EL 14) z Minimální výkon kotle 500 W ( EL 5), 1000 W ( EL 9), 1500 W ( EL 14) z Možnost připojení regulátoru s komunikací OpenTherm+ z Možnost regulace podle prostorové nebo venkovní teploty (ekvitermní regulace) z Možnost ohřevu vody v externím zásobníku po doplnění trojcestného ventilu z Možnost ovládání kotle dálkově pomocí SMS zpráv po doplnění SMS modulu z Komunikace HDO dálkové spínání provozu v nízkém tarifu dodavatelem elektřiny z Možnost doplnění hlídače proudového maxima pro zamezení přetížení el. sítě v objektu EL 5, 9, 14 Technické údaje Jedn. EL 5 EL 9 Jmenovitý tepelný výkon kw 4,5 9 13,5 7, , ,5 45 Minimální regulační stupeň výkonu W / / /5000 Jmenovitý proud ( třífázové připojení) А 7 (21) 13 (39) 20 (60) Stupeň elektrického krytí IP Napájecí napětí / frekvence V/Hz 3 x 400/230 + N + PE/50 3 x N + PE/50 Maximální jmenovitý proud А 3 x 8 3 x 14 3 x 21 3 x 12 (1 x 24) (1 x 42) (1 x 63) (1 x 36) 3 x 24 3 x 36 3 x 50 3 x 63 3 x 80 Hlavní jistič elektroinstalace А 10 (25) 16 (50) 25 (80) 16 (40) 25 (80) Jmenovitý proud pojistky ovládání А 1,25 1,25 1,25 1,25 1,25 1,25 1,25 1,25 1,25 Elektrická životnost relé cyklů (16 A, 250 V/50 Hz) cyklů (16 A, 250 V/50 Hz) Mechanická životnost relé cyklů cyklů Vstup - výstup topné vody - G 3/4 vnější G 3/4 vnější G 1 vnější Min. max. pracovní přetlak otopné soustavy bar 0,8 2,5 0,8 2,5 Maximální teplota otopné vody C Vodní objem kotle l 6,0 6,0 6,0 14,5 14,5 14,5 28,0 28,0 28,0 Účinnost při jmenovitém výkonu % 99,5 99,5 99,5 99,5 99,5 99,5 99,5 99,5 99,5 Objem expanzní nádoby l na objednávku (umístění mimo kotel) Rozměry: výška/šířka/hloubka mm 625/475/ /475/235 Hmotnost kotle bez vody kg 27,0 27,0 27,0 39,5 42,5 45,5 56,5 59,5 62,2 EL 14 EL 8 EL 15 EL 23 EL 30 EL 38 EL 45 17

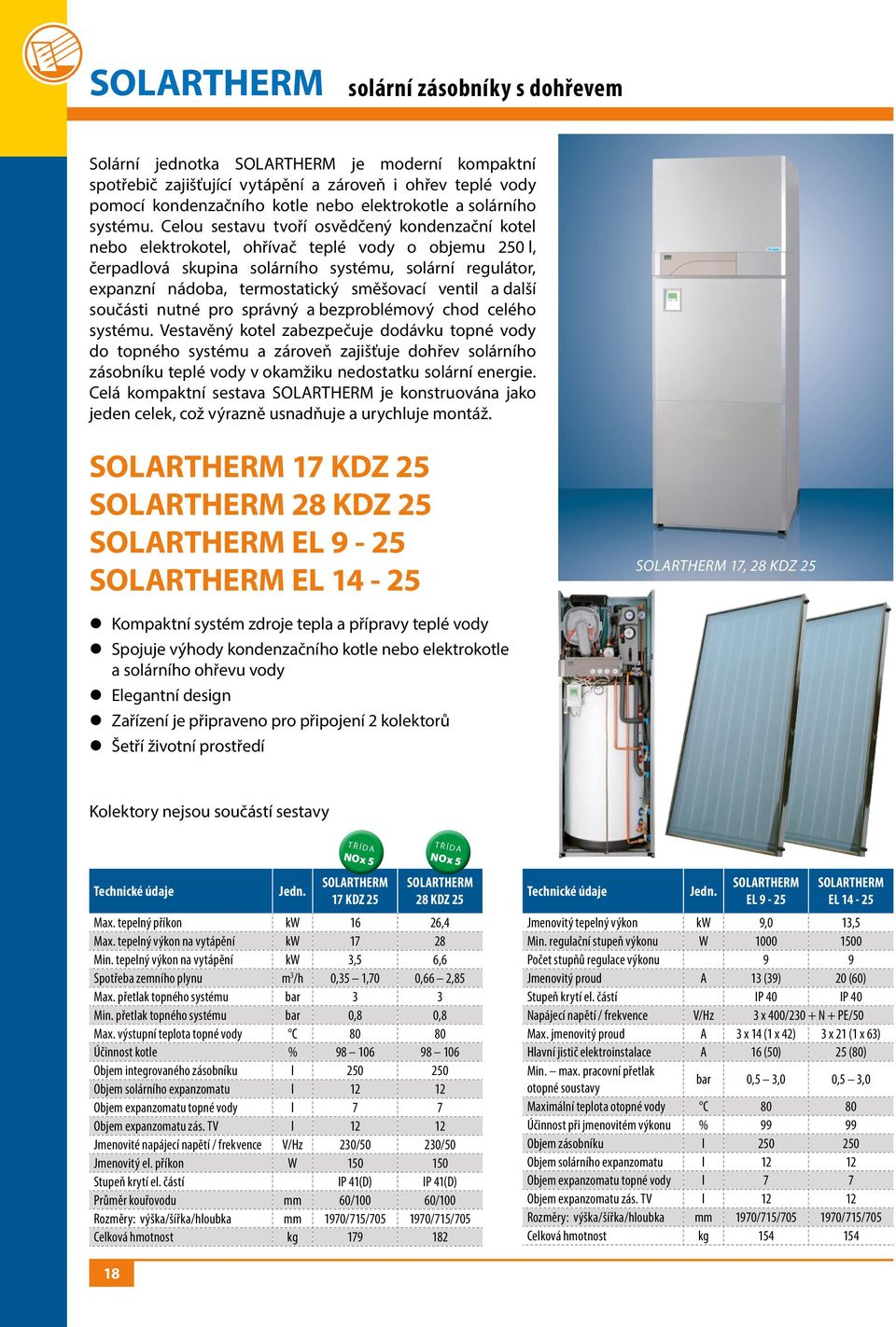

18 SOLAR solární zásobníky s dohřevem Solární jednotka SOLAR je moderní kompaktní spotřebič zajišťující vytápění a zároveň i ohřev teplé vody pomocí kondenzačního kotle nebo elektrokotle a solárního systému. Celou sestavu tvoří osvědčený kondenzační kotel nebo elektrokotel, ohřívač teplé vody o objemu 250 l, čerpadlová skupina solárního systému, solární regulátor, expanzní nádoba, termostatický směšovací ventil a další součásti nutné pro správný a bezproblémový chod celého systému. Vestavěný kotel zabezpečuje dodávku topné vody do topného systému a zároveň zajišťuje dohřev solárního zásobníku teplé vody v okamžiku nedostatku solární energie. Celá kompaktní sestava SOLAR je konstruována jako jeden celek, což výrazně usnadňuje a urychluje montáž. SOLAR 17 KDZ 25 SOLAR 28 KDZ 25 SOLAR EL 9-25 SOLAR EL SOLAR 17, 28 KDZ 25 z Kompaktní systém zdroje tepla a přípravy teplé vody z Spojuje výhody kondenzačního kotle nebo elektrokotle a solárního ohřevu vody z Elegantní design z Zařízení je připraveno pro připojení 2 kolektorů z Šetří životní prostředí Kolektory nejsou součástí sestavy Technické údaje Jedn. SOLAR 17 KDZ 25 SOLAR 28 KDZ 25 Max. tepelný příkon kw 16 26,4 Max. tepelný výkon na vytápění kw Min. tepelný výkon na vytápění kw 3,5 6,6 Spotřeba zemního plynu m 3 /h 0,35 1,70 0,66 2,85 Max. přetlak topného systému bar 3 3 Min. přetlak topného systému bar 0,8 0,8 Max. výstupní teplota topné vody C Účinnost kotle % Objem integrovaného zásobníku l Objem solárního expanzomatu l Objem expanzomatu topné vody l 7 7 Objem expanzomatu zás. TV l Jmenovité napájecí napětí / frekvence V/Hz 230/50 230/50 Jmenovitý el. příkon W Stupeň krytí el. částí IP 41(D) IP 41(D) Průměr kouřovodu mm 60/100 60/100 Rozměry: výška/šířka/hloubka mm 1970/715/ /715/705 Celková hmotnost kg Technické údaje Jedn. SOLAR EL 9-25 SOLAR EL Jmenovitý tepelný výkon kw 9,0 13,5 Min. regulační stupeň výkonu W Počet stupňů regulace výkonu 9 9 Jmenovitý proud A 13 (39) 20 (60) Stupeň krytí el. částí IP 40 IP 40 Napájecí napětí / frekvence V/Hz 3 x 400/230 + N + PE/50 Max. jmenovitý proud A 3 x 14 (1 x 42) 3 x 21 (1 x 63) Hlavní jistič elektroinstalace A 16 (50) 25 (80) Min. max. pracovní přetlak otopné soustavy bar 0,5 3,0 0,5 3,0 Maximální teplota otopné vody C Účinnost při jmenovitém výkonu % Objem zásobníku l Objem solárního expanzomatu l Objem expanzomatu topné vody l 7 7 Objem expanzomatu zás. TV l Rozměry: výška/šířka/hloubka mm 1970/715/ /715/705 Celková hmotnost kg

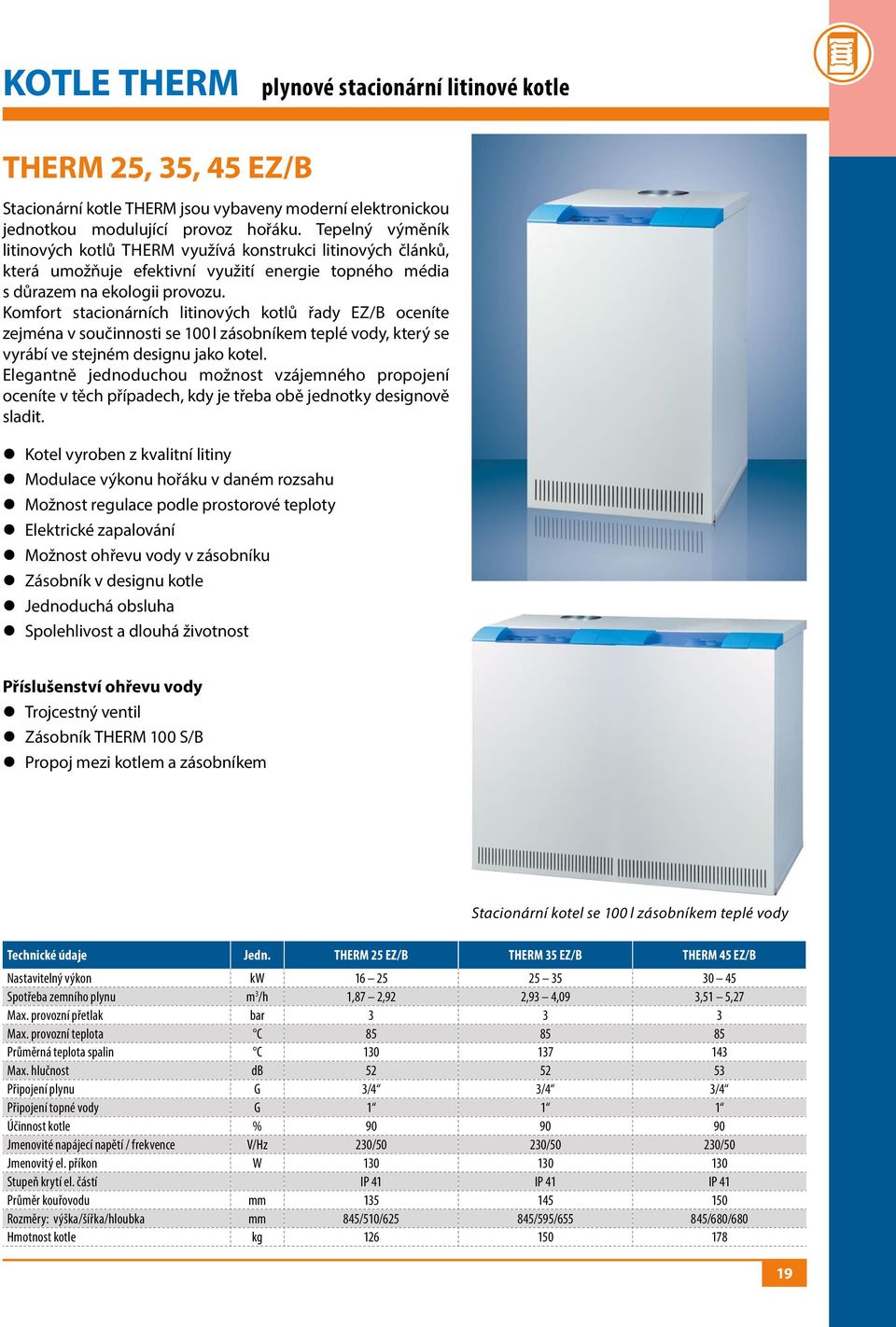

19 KOTLE plynové stacionární litinové kotle 25, 35, 45 EZ/B Stacionární kotle jsou vybaveny moderní elektronickou jednotkou modulující provoz hořáku. Tepelný výměník litinových kotlů využívá konstrukci litinových článků, která umožňuje efektivní využití energie topného média s důrazem na ekologii provozu. Komfort stacionárních litinových kotlů řady EZ/B oceníte zejména v součinnosti se 100 l zásobníkem teplé vody, který se vyrábí ve stejném designu jako kotel. Elegantně jednoduchou možnost vzájemného propojení oceníte v těch případech, kdy je třeba obě jednotky designově sladit. z Kotel vyroben z kvalitní litiny z Modulace výkonu hořáku v daném rozsahu z Možnost regulace podle prostorové teploty z Elektrické zapalování z Možnost ohřevu vody v zásobníku z Zásobník v designu kotle z Jednoduchá obsluha z Spolehlivost a dlouhá životnost Příslušenství ohřevu vody z Trojcestný ventil z Zásobník 100 S/B z Propoj mezi kotlem a zásobníkem Stacionární kotel se 100 l zásobníkem teplé vody Technické údaje Jedn. 25 EZ/B 35 EZ/B 45 EZ/B Nastavitelný výkon kw Spotřeba zemního plynu m 3 /h 1,87 2,92 2,93 4,09 3,51 5,27 Max. provozní přetlak bar Max. provozní teplota C Průměrná teplota spalin C Max. hlučnost db Připojení plynu G 3/4 3/4 3/4 Připojení topné vody G Účinnost kotle % Jmenovité napájecí napětí / frekvence V/Hz 230/50 230/50 230/50 Jmenovitý el. příkon W Stupeň krytí el. částí IP 41 IP 41 IP 41 Průměr kouřovodu mm Rozměry: výška/šířka/hloubka mm 845/510/ /595/ /680/680 Hmotnost kotle kg

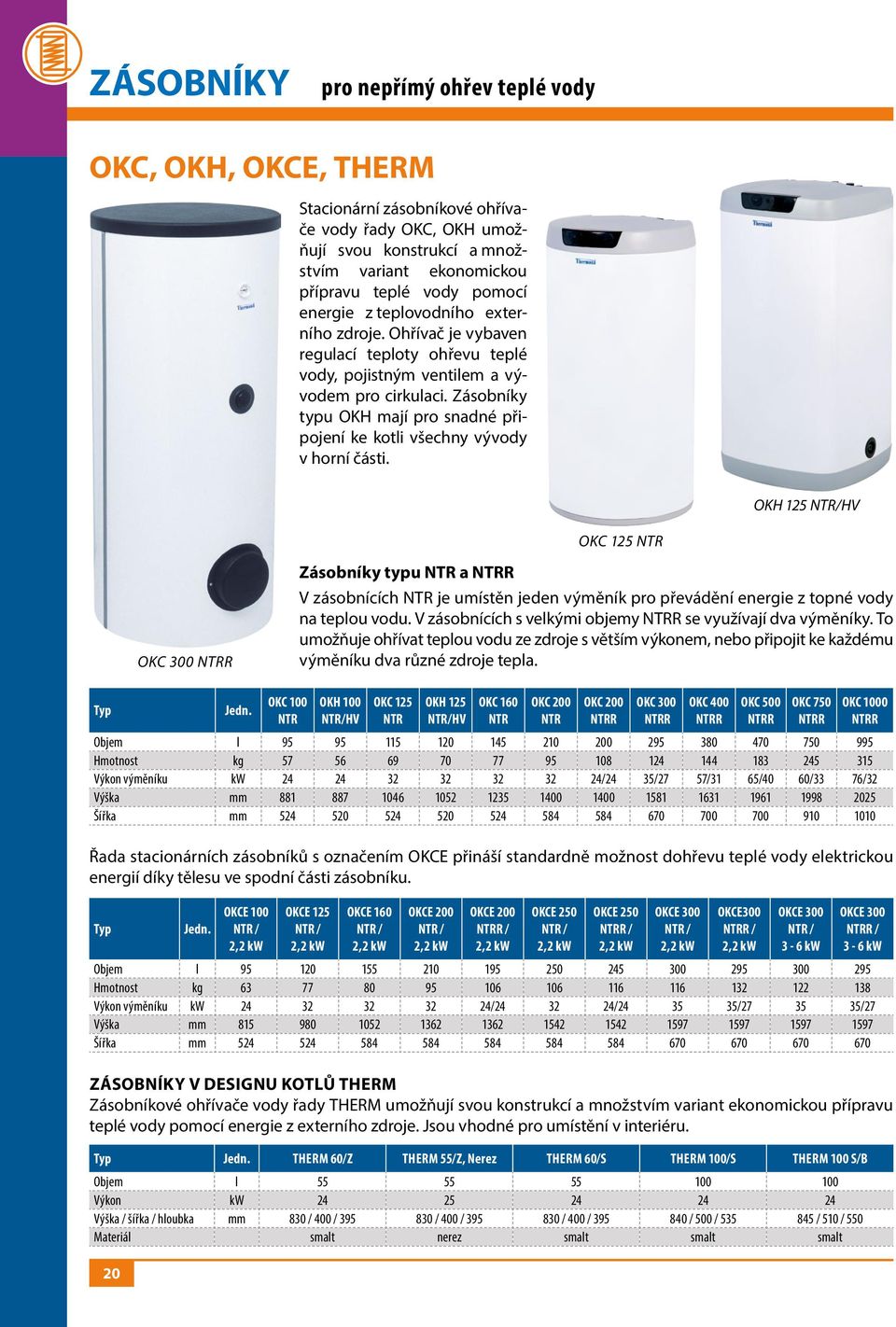

20 ZÁSOBNÍKY pro nepřímý ohřev teplé vody OKC, OKH, OKCE, Stacionární zásobníkové ohřívače vody řady OKC, OKH umožňují svou konstrukcí a množstvím variant ekonomickou přípravu teplé vody pomocí energie z teplovodního externího zdroje. Ohřívač je vybaven regulací teploty ohřevu teplé vody, pojistným ventilem a vývodem pro cirkulaci. Zásobníky typu OKH mají pro snadné připojení ke kotli všechny vývody v horní části. OKH 125 NTR/HV OKC 125 NTR OKC 300 NTRR Zásobníky typu NTR a NTRR V zásobnících NTR je umístěn jeden výměník pro převádění energie z topné vody na teplou vodu. V zásobnících s velkými objemy NTRR se využívají dva výměníky. To umožňuje ohřívat teplou vodu ze zdroje s větším výkonem, nebo připojit ke každému výměníku dva různé zdroje tepla. Typ Jedn. OKC 100 NTR OKH 100 NTR/HV OKC 125 NTR OKH 125 NTR/HV OKC 160 NTR OKC 200 NTR OKC 200 NTRR OKC 300 NTRR OKC 400 NTRR Objem l Hmotnost kg Výkon výměníku kw /24 35/27 57/31 65/40 60/33 76/32 Výška mm Šířka mm Typ Jedn. OKCE 100 NTR / 2,2 kw OKCE 125 NTR / 2,2 kw OKCE 160 NTR / 2,2 kw OKCE 200 NTR / 2,2 kw OKCE 200 NTRR / 2,2 kw OKCE 250 NTR / 2,2 kw OKCE 250 NTRR / 2,2 kw OKCE 300 NTR / 2,2 kw OKCE300 NTRR / 2,2 kw OKC 500 NTRR OKC 750 NTRR OKCE 300 NTR / 3-6 kw Objem l Hmotnost kg Výkon výměníku kw / / / /27 Výška mm Šířka mm OKC 1000 NTRR Řada stacionárních zásobníků s označením OKCE přináší standardně možnost dohřevu teplé vody elektrickou energií díky tělesu ve spodní části zásobníku. OKCE 300 NTRR / 3-6 kw zásobníky v designu kotlů Zásobníkové ohřívače vody řady umožňují svou konstrukcí a množstvím variant ekonomickou přípravu teplé vody pomocí energie z externího zdroje. Jsou vhodné pro umístění v interiéru. Typ Jedn. 60/Z 55/Z, Nerez 60/S 100/S 100 S/B Objem l Výkon kw Výška / šířka / hloubka mm 830 / 400 / / 400 / / 400 / / 500 / / 510 / 550 Materiál smalt nerez smalt smalt smalt 20

21 PŘÍSLUŠENSTVÍ ke kotlům Regulace plynových kotlů a elektrokotlů Všechny typy kotlů z produkce společnosti Thermona jsou vybaveny moderními prvky regulace. Každý kotel se dá regulovat jak na základě teploty ve vnitřním prostoru (termostatem) nebo na základě teploty vnějšího prostředí pomocí vestavěné ekvitermní regulace v rámci kotle po osazení a připojení venkovního čidla (kromě stacionárních kotlů). Ekvitermní regulaci lze dále doplnit o inteligentní regulátor, který se umísťuje do referenční místnosti a který řídí vytápění na základě teploty vnějšího prostředí a provádí korekce regulace na základě teploty ve vnitřním prostoru (smíšená regulace). Tyto regulátory komunikují s kotlem na základě protokolu OpenTherm+, berou si od něj potřebné informace a podle nich ovlivňují proces vytápění podle programu nastaveného uživatelem. PT 22 - Standardní pokojový termostat s možností nastavení týdenního programu. Udržuje nastavenou teplotu s přesností 0,5 C a zobrazením teploty na velkém displeji. Hodí se pro všechny typy kotlů. PT 32 - Pokojový termostat s týdenním programem, reguluje teplotu v místnosti s přesností 0,2 C, předem spíná topení. Zobrazení informací na velkém displeji, pohodlné nastavení a programování. Je možné přidat modul GSM - GST 1 pro ovládání pomocí krátkých SMS zpráv. Hodí se pro všechny typy kotlů. BPT 13 - Nejjednodušší bezdrátový pokojový termostat. Nastavení teploty jednoduchým kolečkem, reguluje teplotu s přesností 1 C. Po zmáčknutí tlačítka NOC se na 8 hodin sníží teplota o 3 C. Hodí se pro všechny typy kotlů. BPT 22 - je jednoduše ovladatelný bezdrátový termostat s velkým přehledným a podsvíceným displejem. Odpadá zde nutnost propojení kotle a regulátoru pomocí vodičů. Dosah přijímače je cca 35 m. Má dostatečný počet týdenních programů i denních teplotních změn. Je vhodný pro všechny typy kotlů. BPT 32 - je jednoduše ovladatelný bezdrátový termostat s velkým přehledným a podsvíceným displejem. Odpadá zde nutnost propojení kotle a regulátoru pomocí vodičů. Dosah přijímače je cca 35 m. Má dostatečný počet týdenních programů i denních teplotních změn. Je vhodný pro všechny typy kotlů. PT 59 - inteligentní regulátor, který se umísťuje do referenční místnosti a který řídí vytápění na základě teploty vnějšího prostředí a provádí korekce regulace na základě teploty ve vnitřním prostoru (smíšená regulace). Umožňuje ovládání zdrojů tepla s OpenTherm+ komunikací (= systém datové komunikace mezi kotlem a termostatem). Výhodou je velký podsvícený displej, snadné ovládání a programování, displej v českém jazyce. Regulátorem lze řídit i kaskádovou kotelnu. PT 59 X inteligentní regulátor s OpenTherm+ komunikací. Nadstavba regulátoru PT 59 s identickými funkcemi. Tento regulátor navíc umožňuje doplnění externích modulů GST pro posílání SMS zpráv a MS modul externí signalizaci poruch. Modul GSM - GST 1 - Doplňkový modul SMS pro regulátory РТ 59 Х, РТ 32, ВРТ 32. Umožňuje zapínat a vypínat topení, regulovat teplotu a při připojení k РТ 59 Х také získávat informace o stavu a poruchách kotle. Modul signalizace MS 2 - Doplňkový modul pro signalizaci poruch kaskádové kotelny nebo kotle. Připojuje se pouze k РТ 59 Х. Při poruše se spouští světelná nebo zvuková signalizace. 21

22 PŘÍSLUŠENSTVÍ ke kotlům CR 04 - inteligentní regulátor, který se umísťuje do referenční místnosti a který řídí vytápění na základě teploty vnějšího prostředí a provádí korekce regulace na základě teploty ve vnitřním prostoru (smíšená regulace). Umožňuje ovládání zdrojů tepla s OpenTherm+ komunikací (= systém datové komunikace mezi kotlem a termostatem). Regulátorem lze řídit i kaskádovou kotelnu. RC 03 - inteligentní regulátor, který se umísťuje do referenční místnosti a který řídí vytápění na základě teploty vnějšího prostředí a provádí korekce regulace na základě teploty ve vnitřním prostoru (smíšená regulace). Umožňuje ovládání zdrojů tepla s OpenTherm+ komunikací (= systém datové komunikace mezi kotlem a termostatem). SZ regulátor je určen pro řízení topných systémů rodinných domů i větších objektů. Regulátor může řídit až 3 topné okruhy (2 ekvitermně řízené směšované + 1 nesměšovaný). Vhodný je i pro řízení kombinace podlahového vytápění a radiátorů. K regulátoru je možné připojit až 3 regulátory CR 04. Regulátor lze objednat samostatně nebo v setu s regulátory CR 04 a venkovním čidlem. Čidlo venkovní teploty, které se používá pro ekvitermní regulování kotlů a kaskádových kotelen v závislosti na hodnotě venkovní teploty. Je vhodné pro všechny typy kotlů. IU 02 - Interface k samostatnému kotli. Komunikační rozhraní mezi OpenTherm regulátorem a kotlem (není třeba u kotlů s označením.a). IU 05 - Interface k řídícímu kotli v kaskádě. IU Interface k řízenému kotli v kaskádě. Příslušenství pouze k elektrokotlům HJ103T Odlehčovací relé (omezení proudu). Relé kontroluje el. napětí v celém domě (bytě) a v případě překročení přípustných hodnot el. proudu snižuje příkon elektrokotle. REKGSM 01 Doplňkový SMS modul pro elektrokotle. Pomocí SMS zpráv umožňuje zapínat a vypínat vytápění, regulovat teplotu, získávat informace o stavu kotle či případných poruchách. Díky tomuto modulu je možné kdykoli zkontrolovat teplotu v bytě, v domě či na chatě. REKAS 1 Interface (rozhraní) pro kaskádové zapojení až 32 elektrokotlů. V každém kotli se používá jedno rozhraní, jednotlivá rozhraní se propojují paralelně, pomocí 3-žilového vodiče. Veškeré parametry a údaje se nastavují pouze na jednom, řídícím kotli, ostatní, řízené kotle v kaskádě pracují podle informací zadávaných řídícím kotlem. 22

23 SIM zónové hydraulické jednotky SIM 3Z-21, SIM 2Z-20, SIM 2Z-11 Zónová hydraulická jednotka zajišťuje jednoduché a elegantní propojení zdroje tepla s topnými okruhy. Vestavěný automatický regulační systém zajišťuje bezproblémový provoz víceokruhového topného systému. Využití najde zejména při kombinaci okruhů s otopnými tělesy a podlahového vytápění, což je požadavek většiny moderních topných systémů. z Řízení až 3 nezávislých topných okruhů z Možnost řízení okruhu podlahového vytápění v kombinaci s okruhem radiátorů z Jednoduchá instalace z Možnost připojení plynových či elektrických kotlů až do výkonu 30 kw z Kompaktní provedení a rozměry - hydraulické i regulační prvky integrované v jednotce z Vestavěná zónová regulační jednotka SZ z Vestavěná ekvitermní regulace z Propojení s kotlem pomocí komunikačního protokolu OpenTherm+ z Jednoduché nastavení a zprovoznění systému SIM 3Z-21 - dva směšované okruhy + jeden nesměšovaný Jednotka SIM 3Z-21 umožňuje regulovat tři nezávislé topné zóny (2x směšovaná + 1x nesměšovaná). Každá zóna může být řízena prostorovým regulátorem. SIM 2Z-20 - dva směšované okruhy Jednotka SIM 2Z-20 umožňuje regulovat dvě nezávislé topné zóny (2x směšovaná). Každá zóna může být řízena prostorovým regulátorem. SIM 2Z-11 - jeden směšovaný okruh + jeden nesměšovaný Jednotka SIM 2Z-11 umožňuje regulovat dvě nezávislé topné zóny (1x směšovaná + 1x nesměšovaná). Každá zóna může být řízena prostorovým regulátorem. Zónová hydraulická jednotka mj. obsahuje: z Hydraulický vyrovnávač dynamických tlaků z Oběhová čerpadla z Směšovací ventily Honeywell z Zónový modulační regulátor SZ z Teplotní čidla z Odvzdušňovací ventil z Vypouštěcí ventil z Uzavírací armatury z Informativní teploměry 23
