1 MORAVSKOSLEZSKÝ KRAJ a VŠB-TUO, VÝZKUMNÉ ENERGETICKÉ CENTRUM Pokyny k vyplnění aplikace VYHODNOCENÍ ROČNÍ ÚSPORY PŘI VÝMĚNĚ STARÉHO KOTLE ZA NOVÝ ZDROJ TEPLA Z POHLEDU NÁKLADŮ NA PALIVO NEBO ELEKTŘINU Dle základních pravidel pro Specifický cíl 2.1, Prioritní osy 2, Operačního programu Životní prostředí Snížení emisí z lokálního vytápění domácností. Autoři: Ing. Jiří Horák, Ph.D. a Ing. Petr Kubesa 2016

2 Obsah 1 ÚVOD K čemu aplikace slouží? Rozložení a práce s aplikací Kompatibilita POKYNY K VYPLNĚNÍ Kapitola 1 VÝPOČET VÝŠE DOTACE KAPITOLA 2 A 3 CENA PALIV A ELEKTRICKÉ ENERGIE A VÝHŘEVNOST PALIV Kapitola 4 STARÝ KOTEL - POPIS STAVU PŘED VÝMĚNOU Kapitola 5 NOVÝ ZDROJ TEPLA - POPIS STAVU PO VÝMĚNĚ Kapitola 6 a 7 ROČNÍ NÁKLADY NA PALIVO NEBO ELEKTŘINU PŘED A PO VÝMĚNĚ ZDROJE TEPLA Oblast 8 ZHODNOCENÍ ROČNÍ ÚSPORY ZA PALIVOVÉ NÁKLADY A NÁVRATNOSTI INVESTICE MODELOVÉ PŘÍKLADY MODELOVÝ PŘÍKLAD MODELOVÝ PŘÍKLAD DOPORUČENÁ LITERATURA

3 1 ÚVOD 1.1 K čemu aplikace slouží? Aplikace umožňuje získat informaci o výsledné výši dotace, orientační vyhodnocení případné finanční úspory z pohledu nákladů na palivo nebo elektřinu a návratnosti při realizaci výměny starého kotle na pevná paliva v rodinných domech za nový zdroj tepla (moderní kotel na pevná paliva, elektrické a plynové tepelné čerpadlo a plynový kondenzační kotel). Vyplněním informací o současném a novém stavu získá uživatel informaci o: celkové výši dotace na výměnu starého kotle za nový dotovaný zdroj tepla, na kterou má nárok a to na základě typu zvoleného zdroje tepla, celkové vložené finanční částky a lokality; orientační dosažitelné finanční úspoře vypočtené na základě používaných paliv a jejich nákladů na pořízení, typu stávajícího kotle a nového zdroje tepla; orientační návratnosti investice vypočtené na základě celkové investice, výše dotace a orientační finanční úspory. 1.2 Rozložení a práce s aplikací Aplikace je rozdělena celkem do osmi kapitol s označením 1 až 8: 1. VÝPOČET VÝŠE DOTACE 2. CENA PALIV A ELEKTRICKÉ ENERGIE 3. VÝHŘEVNOST PALIV 4. STARÝ KOTEL - POPIS STAVU PŘED VÝMĚNOU 5. NOVÝ ZDROJ TEPLA - POPIS STAVU PO VÝMĚNĚ 6. ROČNÍ PALIVOVÉ NÁKLADY PŘED VÝMĚNOU ZDROJE TEPLA 7. ROČNÍ NÁKLADY NA PALIVO NEBO ELEKŘINU PO VÝMĚNĚ ZDROJE TEPLA 8. ZHODNOCENÍ ROČNÍ ÚSPORY NÁKLADŮ NA PALIVO NEBO ELEKTŘINU (TČ) A NÁVRATNOSTI INVESTICE Uživatel vyplňuje požadované hodnoty pouze do žlutě vyznačených políček a tyto hodnoty představují základní vstupní informace nutné pro orientační výpočet výše dotace, celkové roční úspory a návratnosti investice. Hodnoty ve světle modrých políčkách jsou automaticky vyplněny a jsou uzamčeny pro úpravu. Ta políčka, která nejsou uživatelem vybrána na základě zadání, mají šedou výplň. Dále aplikace umožní uživateli pracovat se: Seznamy Přepínači Zaškrtávacími políčky 1.3 Kompatibilita Aplikace VYHODNOCENÍ ROČNÍ ÚSPORY PŘI VÝMĚNĚ STARÉHO KOTLE ZA NOVÝ ZDROJ TEPLA Z POHLEDU NÁKLADŮ NA PALIVO NEBO ELEKTŘINU je kompatibilní pouze s tabulkovým procesorem Microsoft Excel verze 2010 a novějšími verzemi. V ostatních programech nemusí být výpočet zobrazen správně. V aplikaci jsou 3

4 použity ovládací prvky formulářů, které nejsou kompatibilní s alternativními tabulkovými nástroji. V těchto nástrojích se ovládací prvky formulářů nezobrazí správně a ztrácí se jejich funkčnost. 2 POKYNY K VYPLNĚNÍ 2.1 Kapitola 1 VÝPOČET VÝŠE DOTACE Zadání vstupních informací Nový dotovaný zdroj tepla vyberte typ nového zdroje tepla, který zvažujete pořídit v rámci dotace, a to z následujících možností: Kotel spalující pouze uhlí Kotel spalující uhlí a biomasu Kotel spalující pouze biomasu Elektrické tepelné čerpadlo Plynové tepelné čerpadlo Plynový kondenzační kotel Pozn. Vybrané volbě přísluší základní procento dotace dle Základních pravidel pro Specifický cíl 2.1, Prioritní osy 2, Operačního programu Životní prostředí a to ve výši: 70 % způsobilých výdajů dílčího projektu fyzické osoby v případě projektu s realizací kotle spalujícího pouze uhlí. 75 % způsobilých výdajů dílčího projektu fyzické osoby v případě projektu s realizací kombinovaného kotle (uhlí + biomasa) nebo plynového kondenzačního kotle. 80 % způsobilých výdajů dílčího projektu fyzické osoby v případě, že je projektem realizováno OZE (tepelné čerpadlo nebo kotel pouze na biomasu). Místo realizace kraj vyberte kraj, ve kterém chcete výměnu starého kotle za nový zdroj tepla realizovat. Místo realizace město, obec vyberte město nebo obec ze zvoleného kraje, ve které chcete výměnu stávajícího kotle realizovat. Pozn. Podpora může být navýšena v případě, že je výměna kotle realizována v obci, která byla Střednědobou strategií (do roku 2020) zlepšení kvality ovzduší v ČR označena jako prioritní území (dle map klouzavých pětiletých průměrů sestavených ČHMU překročen alespoň jeden imisní limit), bude výše podpory navýšena o 5 %. 4

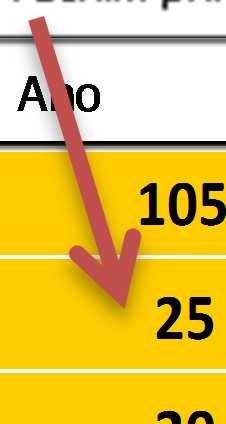

5 Podrobný seznam obcí spadajících do tohoto bonusu je uveden v Příloze č. 1 Základních pravidel pro Specifický cíl 2.1, Prioritní osy 2, Operačního programu Životní prostředí. V dalším bodě vyberte na základě volby nového zdroje tepla následující: Kotel na pevná paliva - Způsob dopravy paliva nového kotle: o Automatický kotel kotel s automatickou dopravou paliva do spalovací komory akumulační nádrž není nutná. Můžete nebo nemusíte příslušné políčko vyplňovat. o Kotel s ručním přikládáním akumulační nádrž je nutná. V aplikaci doplňte předpokládanou cenu za akumulační nádrž do příslušného políčka. Elektrické nebo plynové tepelné čerpadla - Typ tepelného čerpadla: o Země voda o Vzduch voda o Voda voda Plynový kondenzační kotel - Palivo pro plynový kondenzační kotel: o Přednastavená volba: Zemní plyn Pozn. V případě realizace kotle na pevná paliva budou podporovány pouze kotle splňující Nařízení Komise (EU) 2015/1185, kterým se provádí směrnice Evropského parlamentu a Rady 2009/125/ES, pokud jde o požadavky na ekodesign kotlů na pevná paliva. Předepsané parametry musí kotle splnit pro všechna paliva určené výrobcem a všechny použitelné způsoby přikládání, kterou jsou určeny výrobcem. V případě kotlů s ručním přikládáním je vyžadováno současné užití akumulační nádoby o minimálním objemu 55l/kW instalovaného výkonu kotle (včetně případného zásobníku TUV, pokud je tímto kotlem ohříván). V případě realizace elektrických tepelných čerpadel jsou podporována čerpadla, která dle ČSN EN , dosahují, dle typu technologie a určené teplotní charakteristiky, hodnot uvedených v tabulce: a zároveň parametrů definovaných Nařízením Komise (EU) č. 813/2013, kterým se provádí směrnice Evropského parlamentu a Rady 2009/125/E, pokud jde o požadavky na ekodesign ohřívačů pro vytápění vnitřních prostorů a kombinovaných ohřívačů. 5

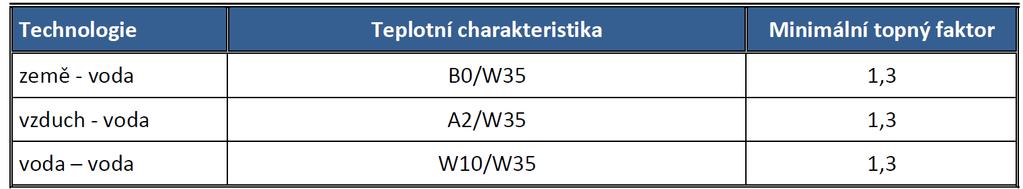

6 V případě realizace plynových tepelných čerpadel jsou podporována čerpadla, která dle ČSN EN , dosahují, dle typu technologie a určené teplotní charakteristiky, hodnot uvedených v tabulce: a zároveň parametrů definovaných Nařízením Komise (EU) č. 813/2013, kterým se provádí směrnice Evropského parlamentu a Rady 2009/125/E, pokud jde o požadavky na ekodesign ohřívačů pro vytápění vnitřních prostorů a kombinovaných ohřívačů. V případě realizace kotle na zemní plyn budou podporovány pouze kondenzační plynové kotle plnící veškeré parametry Nařízení Komise (EU) č. 813/2013, kterým se provádí směrnice Evropského parlamentu a Rady 2009/125/E, pokud jde o požadavky na ekodesign ohřívačů pro vytápění vnitřních prostorů a kombinovaných ohřívačů. Je potřeba Průkaz energetické náročnosti budovy? Vyberte ze dvou možností: Ano zatrhněte v případě, že budete dokazovat, že došlo ke snížení energetické náročnosti budovy v minulosti na úroveň požadavku vyhlášky 78/2013 Sb., o energetické náročnosti budov, tj. klasifikační třídy energetické náročnosti budovy C. V tomto případě, doplňte do políčka Cena za Průkaz energetické náročnosti budovy cenu v Kč (obvykle do 5000 Kč). V případě, že již průkaz máte, zadejte do tohoto políčka hodnotu 0. Ne v tomto případě je nutné provést při výměně zdroje také minimálně jedno tzv. mikro energetické opatření (MEO). Zadejte cenu do políčka Cena za mikroenergetická opatření (MEO). Jedná se o celkovou částku, která zahrnuje již služby energetického specialisty související s MEO. 6

7 Pozn. Dílčí projekty fyzických osob mohou být realizovány pouze v objektech, kde budou současně provedena alespoň minimální opatření vedoucí ke snížené energetické náročnosti objektu (mikro energetická opatření). Tato povinnost se netýká budov, kde došlo ke snížené energetické náročnosti v minulosti (zateplení objektu, výměna oken apod.) na úroveň požadavku vyhlášky č. 78/2013 Sb., o energetické náročnosti budov, tj. klasifikační třídy energetické náročnosti budovy C úsporná nebo je současně na realizaci opatření vedoucích ke snížení energetické náročnosti budovy žádáno v jiném dotačním titulu (např. v programu Nová zelená úsporám). Postačí realizovat pouze jedno z mikro energetických opatření níže uvedeného seznamu. Jeho vhodnost musí být v rámci žádosti potvrzena energetickým specialistou definovaným zákonem č. 406/2000 Sb., o hospodaření s energií, v platném znění. Seznam technických opatření vedoucích ke snížení energetické náročnosti rodinného domu (tzv. mikro energetická opatření): Číslo opatření Typ opatření 1 Zateplení střechy nebo půdních prostor 2 Zateplení stropu sklepních prostor nebo podlahy 3 Dílčí zateplení dalších konstrukcí (např. severní fasáda apod.) 4 Oprava fasády, např. prasklin a dalších poruch fasády eliminace tepelných mostů 5 Oddělení vytápěného prostoru rodinného domu od venkovního (např. zádveří) 6 Dílčí výměna oken 7 Výměna vstupních a balkonových dveří 8 Instalace těsnění oken a dveří, dodatečná montáž prahů vstupních dveří 9 Výměna zasklení starších oken za izolační dvojskla 7

8 Cena za nový zdroj tepla a otopnou soustavu (Kč) zadejte cenu za nový zdroj tepla a otopnou soustavu v Kč. Pozn. Cena příslušného zdroje vytápění a otopné soustavy v sobě obsahuje veškeré stavební práce, dodávky a služby spojené s realizací, tj. uvedení zdroje do trvalého provozu. Upravená cena za mikroenergetická opatření (Kč) automaticky vyplněno. Uznatelné náklady na mikro energetická opatření mohou tvořit max. 20 tis. Kč (z maximálně možných 150 tis. Kč). V případě, že zadaná částka uživatelem za mikro energetická opatření je vyšší, tak částka v tomto políčku je automaticky upravena na maximální možnou částku, tedy 20 tis. Kč. Celková vložená částka fyzickou osobou (Kč) automaticky vyplněno. Jedná se o součet uvedené ceny za nový zdroj tepla a otopnou soustavu + cena za akumulační nádrž + cena za mikroenergetická opatření, resp. cena za Průkaz energetické náročnosti budovy. Celkové vynaložené způsobilé výdaje (Kč) automaticky vyplněno. Maximální výše způsobilých výdajů je stanovena ve výši 150 tis. Kč. V případě, že celková vložena částka fyzickou osobou je vyšší, tak částka v tomto políčku je automaticky upravena na maximální možnou částku, tedy 150 tis. Kč Výše dotace Základní výše dotace (%) automaticky vyplněno na základě zvoleného nového dotovaného zdroje tepla. Navýšení dotace vzhledem k lokalitě (%) automaticky vyplněno na základě Místo realizace město, obec. Navýšení dotace (kraj), (Kč) vyplňte hodnotu v procentech v případě dalšího navýšení dotace příslušným krajem. 8

9 Navýšení dotace (obec), (Kč) vyplňte hodnotu v procentech v případě dalšího navýšení dotace městem nebo obcí. Pozn. Některé obce můžou navyšovat dotaci pevnou částkou v Kč. V tomto případě, přepněte pomocí přepínače z % na Kč a zadejte částku v korunách. Celkové procento dotace (%) automaticky vyplněno. Jedná se o součet Základní výše dotace + Navýšení dotace vzhledem k lokalitě + Navýšení dotace (kraj) + Navýšení dotace (město, obec). Hodnota celkového procenta dotace musí být menší nebo rovna 100 %, v opačném případě, bude uživatel vyzván ke kontrole zadání. Pozn. V případě, že v políčku Navýšení dotace (město, obec) je navýšení vyjádřeno v korunách, tak celkové procento dotace je vyjádřeno v % + navýšení obcí v Kč. Celková výše dotace (Kč) automaticky vyplněno. Celkové procento dotace se aplikuje na Celkové vynaložené způsobilé výdaje. Fyzická osoba zaplatí celkem (Kč) automaticky vyplněno. Rozdíl mezi Celkovou vloženou částkou fyzickou osobou a Celkovou výši dotace. 2.2 KAPITOLA 2 A 3 CENA PALIV A ELEKTRICKÉ ENERGIE A VÝHŘEVNOST PALIV V kapitole 2 jsou přednastaveny ceny pro pevná paliva, zemní plyn a elektrickou energii. V kapitole 3 jsou pak přednastaveny hodnoty pro výhřevnost (spalné teplo u plynu) jednotlivých paliv. Cena a výhřevnost, resp. spalné teplo, použitých paliv se může výrazně lišit v závislosti na obsahu vody, popeloviny, původu paliva, jeho stáří, dodavateli apod. Z tohoto důvodu má uživatel možnost doplnit oba parametry sám pomocí přepínače Ručně. 9

10 Pozn. Cenu uvádějte včetně DPH. Cena za kusové dřevo je vyjádřena v korunách za prostorový metr rovnaný (PRMr). o PRMr prostorový metr rovnaný. Jedná se o prostor 1 x 1 x 1 metr, ve kterém jsou polena rovnaná s co nejmenším podílem volného místa. o PRMs prostorový metr sypaný. Jedná se o prostor 1 x 1 x 1 metr, do kterého jsou polena volně sypaná. o PRMr obsahuje díky uložení polen přibližně o 30 až 40 % více dřeva než PRMs. Cena zemního plynu a elektrické energie je uvedena v korunách za kilowatthodinu. Přednastavená cena pro elektrickou energii vychází z tarifu pro tepelná čerpadla (D57d). Výhřevnost jednotlivých pevných paliv je uvedena v jednotkách megajouly na kilogram paliva. U zemního plynu je energetická hodnota vyjádřena ve spalném teplu v kilowatthodinách na kubický metr plynu vztaženém k podmínkám používaných v plynárenské praxi, tj. 15 C a tlak Pa. 2.3 Kapitola 4 STARÝ KOTEL - POPIS STAVU PŘED VÝMĚNOU Konstrukce starého kotle zvolte stávající starý zdroj na pevná paliva ze tří možností: Prohořívací kotel spalovací stacionární zdroj s ruční dodávkou paliva, přirozeným přívodem spalovacího vzduchu (bez ventilátoru), u něhož při spalování spaliny procházejí přes vrstvu paliva. Odhořívací kotel spalovací stacionární zdroj s ruční dodávkou paliva, přirozeným přívodem spalovacího vzduchu (bez ventilátoru), u něhož spalování probíhá odhořívacím způsobem. 10

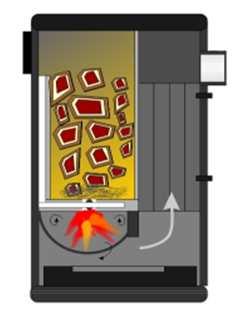

11 Starý zplyňovací kotel spalovací stacionární zdroj s ruční dodávkou paliva, nuceným přívodem spalovacího vzduchu ventilátorem a speciální žáruvzdornou spalovací komorou. Pozn. Předmětem podpory přidělované fyzickým osobám konečným uživatelům bude výměna zdrojů tepla na pevná paliva s ručním přikládáním. V rámci dotace nelze podporovat náhradu stávajícího kotle s automatickým přikládáním paliva. Nelze také podporovat výměnu kotle spalujícího výhradně biomasu za kotel spalující uhlí, ani za kotel spalující uhlí a biomasu. Účinnost starého kotle na základě výběru konstrukce starého kotle je tomuto kotli automaticky přirazena orientační účinnost a to: 55 % pro prohořívací kotle, 65 % pro odhořívací kotle, 70 % pro staré zplyňovací kotle. Pozn. v případě, že uživatel chce použít jinou hodnotu pro účinnost starého kotle (např. ze štítku kotle), má možnost zadat hodnotu pro účinnost ručně pomocí přepínače Ručně. Používaná paliva v dalším kroku zatrhněte druhy základních paliv, která spalujete ve starém kotli. Následně doplňte do žlutých políček množství spáleného paliva za rok v PRMr (PRMr prostorový metr rovnaný suchého dřeva, platí pro měkké a tvrdé dřevo) nebo v tunách (t platí pro ostatní paliva). Hmotnostní podíl používaných paliv je potom vyplněn automaticky (modrá políčka). Pozn. Uživatel má u kusového dřeva možnost zvolit následující druhy: Měkké dřevo zde patří smrk, jedle, borovice, lípa apod. Orientační hmotnost 1 PRMr měkkého suchého dřeva pro přepočet na tuny je stanovena na 320 kg/prmr. Tvrdé dřevo zde patří buk, dub, habr, bříza apod. Orientační hmotnost 1 PRMr tvrdého suchého dřeva pro přepočet na tuny je stanovena na 500 kg/prmr. 11

12 Orientační roční spotřeba tepla z výběru paliva, informace o jeho množství, výhřevnosti (z kap. 3) a přiřazené účinnosti starého kotle je spočítána orientační roční spotřeba tepla domu v GJ. Tato informace je vynesena do pruhového grafu v pravé části kapitoly 4. Do druhého pruhového grafu je vynesen celkový roční náklad na palivo u starého zdroje. Pozn. V případě, že neznáte množství spáleného paliva za rok, lze velmi orientačně vypočítat roční spotřebu tepla tak, že zadáte množství konkrétního používaného paliva způsobem, aby se hodnota roční spotřeby tepla pohybovala následovně: Přibližně 35 GJ/rok pro menší zateplený dům. Přibližně 60 GJ/rok pro částečně zateplený starší menší rodinný dům. Přibližně 100 GJ/rok velký starší rodinný dům, nezateplený. 2.4 Kapitola 5 NOVÝ ZDROJ TEPLA - POPIS STAVU PO VÝMĚNĚ Nový zdroj tepla oba rozevírací seznamy v této kapitole jsou propojeny s příslušnými seznamy v kapitole 1. Na základě zvoleného zdroje je přirazena přednastavená účinnost (kotel na pevná paliva a plynový kondenzační kotel) nebo topný faktor u tepelných čerpadel. Pozn. Účinnost kotlů na pevná paliva je vztažena na výhřevnost pevných paliv. Pro automatické kotle je přirazena účinnost 90 %, u kotlů s ruční dodávkou paliva je přednastavená účinnost 88 %. Účinnost u plynového kondenzačního kotle je vztažena ke spalnému teplu plynu. Přednastavená hodnota je 90 %. K tepelným čerpadlům jsou přiřazeny jako přednastavené hodnoty minimální topné faktory uvedené v Základních pravidlech pro Specifický cíl 2.1, Prioritní osy 2 pro konkrétní typy tepelných čerpadel. Topný faktor je základní ukazatel při hodnocení tepelného čerpadla a udává poměr vyprodukovaného tepla a dodaná energie za ustálených provozních podmínek (dodaná energie je energie v zemním plynu u plynového tepelného čerpadla nebo elektrická energie u elektrického tepelného čerpadla). Topný faktor je označován jako COP a jedná se hodnotu změřenou ve zkušební laboratoři při definovaných podmínkách. V praxi bývá skutečný topný faktor nižší díky měnících se podmínek provozu a různým energetickým ztrátám. Hodnota topného faktoru je také určena návrhem otopné soustavy a celého vytápěcího systému, kdy například u nízkoteplotní otopné soustavy (podlahové topení) je topný faktor vyšší než u vysokoteplotní (klasické radiátory). Nicméně, pro zjednodušený výpočet je použití topného faktoru pro potřeby aplikace dostačující. I zde má uživatel možnost doplnit ručně účinnost nebo topný faktor pomocí přepínače ručně. Výběr paliva pro nový zdroj tepla na základě volby nového zdroje tepla jsou zvýrazněna vhodná paliva tmavě šedou barvou. Například při výběru automatického kotle na biomasu jsou doporučeným palivem pouze dřevěné pelety. Uživatel zaškrtnutím vybere konkrétní paliva, která bude u nového zdroje používat. Následně 12

13 uživatel doplní předpokládaný podíl použití jednotlivých paliv v případě, že je zaškrtnuto více doporučených paliv. Pozn. Celkový podíl (součet jednotlivých podílů) musí být vždy přesně 100 %! V opačném případě nelze vypočítat roční úsporu a návratnost investice. Uživatel je při vyplňování upozorněn, že je nutné upravit celkový podíl na 100 %: Správně: 13

14 Chybně uživatel je vyzván k opravě podílu: Množství za rok u konkrétního paliva (elektřiny) je vypočteno automaticky ze známé roční spotřeby tepla (kapitola 4 starý kotel) snížené vlivem mikroenergetického opatření, energetických parametrů paliva a účinnosti zdroje. Pozn. Snížení tepelných ztrát (%) představuje hodnotu po realizaci mikro energetických opatření uvedených v Jedná se o odhad - tuto hodnotu není možné přesně stanovit. Jedná se o určité zjednodušení a doporučené rozmezí pro tuto buňku je 1 až 10 %. Přednastavená hodnota je 5 %. V případě výběru plynového kondenzačního kotle a plynového tepelného čerpadla je automaticky přirazeno palivo zemní plyn, celkový podíl 100 % a množství za rok v metrech kubických a v závorce energie v plynu vyjádřenou v kilowatthodinách a vypočtenou ze spalného tepla (kwh). 14

15 V případě výběru elektrického tepelného čerpadla je automaticky přirazena jako vstupní energie elektrická energie, celkový podíl 100 % a množství za rok v kilowatthodinách (kwh). 15

16 2.5 Kapitola 6 a 7 ROČNÍ NÁKLADY NA PALIVO NEBO ELEKTŘINU PŘED A PO VÝMĚNĚ ZDROJE TEPLA 6 ROČNÍ PALIVOVÉ NÁKLADY PŘED VÝMĚNOU ZDROJE TEPLA 7 ROČNÍ NÁKLADY NA PALIVO NEBO ELEKŘINU PO VÝMĚNĚ ZDROJE TEPLA TYP STARÉHO KOTLE Prohořívací kotel NOVÝ ZDROJ TEPLA Kotel spalující pouze uhlí Měkké dřevo Kč/rok Měkké dřevo 0 Kč/rok Tvrdé dřevo Kč/rok Tvrdé dřevo 0 Kč/rok Černé uhlí 0 Kč/rok Černé uhlí 0 Kč/rok Hnědé uhlí Kč/rok Hnědé uhlí Kč/rok Hnědouhelné brikety 0 Kč/rok Hnědouhelné brikety 0 Kč/rok Koks 0 Kč/rok Dřevěné pelety 0 Kč/rok Dřevěné brikety 0 Kč/rok Dřevěné brikety 0 Kč/rok Zemní plyn 0 Kč/rok Elektřina 0 Kč/rok Celkem za rok Kč/rok Celkem za rok Kč/rok Oblast je vyplněna automaticky. V této oblasti jsou shrnuty roční náklady na jednotlivá paliva nebo elektřinu a celkové roční náklady za palivo nebo elektřinu (Kč/rok). 2.6 Oblast 8 ZHODNOCENÍ ROČNÍ ÚSPORY ZA PALIVOVÉ NÁKLADY A NÁVRATNOSTI INVESTICE V poslední oblasti je automaticky vypočtena roční úspora nákladů na palivo nebo elektřinu, resp. navýšení ceny za palivo (Kč/rok), a dále návratnost investice při realizaci výměny starého zdroje tepla na pevná paliva v rodinných domech za nový zdroj tepla s ohledem na výši poskytnuté dotace. Pozn. Jedná se o orientační výpočet, který vychází z porovnání nákladů na pevné a plynné palivo nebo elektřinu při změně starého kotle s nízkou účinností za nový zdroj tepla. Ve výpočtu nejsou uvažovány další náklady, např. na revize, údržbu, meziroční nárůst ceny paliva nebo elektřiny a další skutečnosti, které ovlivňují výpočet návratnosti např. provedení regulace systému s novým zdrojem, proměnlivost topného faktoru tepelného čerpadla během roku, snížení ceny elektřiny u sazby pro elektrická tepelná čerpadla apod. Pro přesný výpočet je nezbytná detailní analýza konkrétní instalace. 16

17 Příklad: V případě, že celková cena za palivo je vyšší před realizaci výměny: 8 ZHODNOCENÍ ROČNÍ ÚSPORY NÁKLADŮ NA PALIVO NEBO ELEKTŘINU (TČ) A NÁVRATNOSTI INVESTICE ROČNÍ ÚSPORA NÁKLADŮ NA PALIVO NEBO ELEKTŘINU Kč/rok NÁVRATNOST INVESTICE 2,3 let Pozn. Jedná se o orientační výpočet, který vychází z porovnání nákladů na pevné a plynné palivo nebo elektřinu při změně starého kotle s nízkou účinností za nový zdroj tepla. Ve výpočtu nejsou uvažovány další náklady, např. na revize, údržbu, meziroční nárůst ceny paliva nebo elektřiny a další skutečnosti, které ovlivňují výpočet návratnosti např. provedení regulace systému s novým zdrojem, proměnlivost topného faktoru tepelného čerpadla během roku, snížení ceny elektřiny u sazby pro elektrická tepelná čerpadla apod. Pro přesný výpočet je nezbytná detailní analýza konkrétní instalace. Náklady na vytápění [Kč/rok] Orientační porovnání ročních nákladů na palivo nebo elektřinu (TČ) Před výměnou Po výměně Příklad: V případě, že celková cena za palivo je vyšší po realizaci výměny: 8 ZHODNOCENÍ ROČNÍ ÚSPORY NÁKLADŮ NA PALIVO NEBO ELEKTŘINU (TČ) A NÁVRATNOSTI INVESTICE NÁRUST CENY ZA ENERGETICKÝ VSTUP Kč/rok NÁVRATNOST INVESTICE Není Pozn. Jedná se o orientační výpočet, který vychází z porovnání nákladů na pevné a plynné palivo nebo elektřinu při změně starého kotle s nízkou účinností za nový zdroj tepla. Ve výpočtu nejsou uvažovány další náklady, např. na revize, údržbu, meziroční nárůst ceny paliva nebo elektřiny a další skutečnosti, které ovlivňují výpočet návratnosti např. provedení regulace systému s novým zdrojem, proměnlivost topného faktoru tepelného čerpadla během roku, snížení ceny elektřiny u sazby pro elektrická tepelná čerpadla apod. Pro přesný výpočet je nezbytná detailní analýza konkrétní instalace. Náklady na vytápění [Kč/rok] Orientační porovnání ročních nákladů na palivo nebo elektřinu (TČ) Před výměnou Po výměně 17

18 3 MODELOVÉ PŘÍKLADY 3.1 MODELOVÝ PŘÍKLAD 1 Majitel rodinného domů topí v 15 let starém prohřívacím litinovém kotli s ručním přikládáním. Majitel má nyní v plánu pořídit automatický kotel, ve kterém bude převážně spalovat hnědé uhlí (75 % hmotnostní podíl) a příležitostně dřevní pelety (25 % podíl): Rodinný dům se nachází ve Velké Polomi (MS kraj). Navýšení dotace vzhledem k lokalitě je tedy o 5 %. Moravskoslezský kraj navíc přispívá k dotaci bonusem ve výši 5 % a obec dalšími 5 % (příklad nemusí odpovídat realitě). Ve starém kotli majitel spálil za předchozí rok hnědé uhlí v množství 3 t, černé uhlí v množství 1 t a měkké dřevo v množství 6 PRMr. Při volbě automatického kotle nemusí majitel instalovat akumulační nádrž. Nemá ani v plánu její pořízení z důvodu nedostatku prostor. V domě nedošlo ke snížené energetické náročnosti v minulosti (zateplení objektu, výměna oken apod.) na úroveň požadavku vyhlášky č. 78/2013 Sb., o energetické náročnosti budov, tj. klasifikační třídy energetické náročnosti budovy C úsporná nebo je současně na realizaci opatření vedoucích ke snížení energetické náročnosti budovy žádáno v jiném dotačním titulu (např. v programu Nová zelená úsporám). Majitel tedy musí oslovit Energetického specialistu a nechat si u něj vypracovat posudek s doporučením, jaké mikro energetické opatření by měl realizovat. Majiteli je doporučena instalace těsnění oken a dveří, dodatečná montáž prahů vstupních dveří (viz seznam mikro energetických opatření v kapitole 2.1.1) v celkové výši 12 tis. Kč včetně služeb Energetického specialisty. Bylo odhadnuto snížení tepelných ztrát vlivem realizace mikro energetických opatření o 5 %. Při vyplňování aplikace vychází majitel z přednastavených a doporučených hodnot pro účinnost, cenu a výhřevnost použitých paliv. Celková cena za kotel a otopnou soustavu včetně služeb spojené s realizací je stanovena ve výši 120 tis. Kč. Vynaložené způsobilé výdaje tedy činí celkem 120 tis. Kč + 12 tis. Kč = 132 tis. Kč. Po vyplnění majitel rodinného domu zjistí, že: Má nárok na celkové procento dotace 90 %( %). Celková výše dotace je potom Kč z celkových vynaložených způsobilých výdajů ( Kč). Za realizaci výměny zdroje tepla zaplatí majitel celkem Kč. 18

19 Z pohledu roční úspory a návratnosti investice je tato výměna pro majitele výhodná, protože: Roční úspora za palivo je Kč. Návratnost investice po dotaci ( Kč) se bude pohybovat okolo dvou let. 8 ZHODNOCENÍ ROČNÍ ÚSPORY NÁKLADŮ NA PALIVO NEBO ELEKTŘINU (TČ) A NÁVRATNOSTI INVESTICE ROČNÍ ÚSPORA NÁKLADŮ NA PALIVO NEBO ELEKTŘINU Kč/rok NÁVRATNOST INVESTICE 1,6 let Pozn. Jedná se o orientační výpočet, který vychází z porovnání nákladů na pevné a plynné palivo nebo elektřinu při změně starého kotle s nízkou účinností za nový zdroj tepla. Ve výpočtu nejsou uvažovány další náklady, např. na revize, údržbu, meziroční nárůst ceny paliva nebo elektřiny a další skutečnosti, které ovlivňují výpočet návratnosti např. provedení regulace systému s novým zdrojem, proměnlivost topného faktoru tepelného čerpadla během roku, snížení ceny elektřiny u sazby pro elektrická tepelná čerpadla apod. Pro přesný výpočet je nezbytná detailní analýza konkrétní instalace. Náklady na vytápění [Kč/rok] Orientační porovnání ročních nákladů na palivo nebo elektřinu (TČ) Před výměnou Po výměně 19

20 MODELOVÝ PŘÍKLAD 2 Majitelé většího rodinného domu používají 12 let starý zplyňovací kotel s ručním přikládáním. Majitelé si chtějí pořídit elektrické čerpadlo typu vzduch-voda: Rodinný dům se nachází v Nošovicích (MS kraj). Navýšení dotace vzhledem k lokalitě je tedy o 5 %. Moravskoslezský kraj navíc přispívá k dotaci bonusem ve výši 5 %. Ve starém kotli majitelé spálili za předchozí měkké dřevo v množství 15 PRMr a tvrdé dřevo v množství 10 PRMr. V domě nedošlo ke snížené energetické náročnosti v minulosti (zateplení objektu, výměna oken apod.) na úroveň požadavku vyhlášky č. 78/2013 Sb., o energetické náročnosti budov, tj. klasifikační třídy energetické náročnosti budovy C úsporná nebo je současně na realizaci opatření vedoucích ke snížení energetické náročnosti budovy žádáno v jiném dotačním titulu (např. v programu Nová zelená úsporám). Majitelé tedy musí oslovit Energetického specialistu a nechat si u něj vypracovat posudek s doporučením, jaké mikro energetické opatření by měli realizovat. Majitelům je doporučeno zateplení půdních prostor (viz seznam mikro energetických opatření v kapitole 2.1.1) v celkové výši 26 tis. Kč včetně služeb Energetického specialisty. Bylo odhadnuto snížení tepelných ztrát vlivem realizace mikro energetických opatření o 7 %. Při vyplňování aplikace vychází majitelé z přednastavených a doporučených hodnot pro účinnost, cenu a výhřevnost použitých paliv (elektřiny). Celková cena za tepelné čerpadlo typu vzduch-voda a otopnou soustavu včetně služeb spojené s realizací je stanovena ve výši 245 tis. Kč. Vynaložené způsobilé výdaje činí max. 150 tis. Kč. Celková vynaložená částka fyzickou osobou činí 245 tis. Kč + 26 tis. Kč = 271 tis. Kč. Po vyplnění majitel rodinného domu zjistí, že: Má nárok na celkové procento dotace 90 %( %). Celková výše dotace je potom Kč z celkových vynaložených způsobilých výdajů ( Kč). Za realizaci výměny zdroje tepla zaplatí majitel celkem Kč. 20

21 Z pohledu roční úspory a návratnosti investice je tato výměna pro majitele výhodná, protože: Roční úspora za palivo (elektřinu) je Kč. Návratnost investice po dotaci ( Kč) se bude pohybovat okolo 13-ti let. 21

22 4 DOPORUČENÁ LITERATURA Pro hlubší porozumění problematiky doporučujeme nastudování článků kolektivu VŠB-TUO VEC, které jsou zveřejněné na portále TZB-info: Co musí splnit nový kotel na tuhá paliva po roce 2020? SMOKEMANovo desatero správného topiče Stanovení účinnosti kotlů Proč sušit dřevo a učit lidi topit? Vliv vlhkosti dřeva a obsluhy na emise znečišťujících látek Praktické zkušenosti s emisemi z malých topenišť Potenciál využití katalyzátorů při spalování dřeva v domácnostech Jaké parametry musí splnit kamna, krbové vložky a sporáky? Jaké parametry musí splnit kotle na tuhá paliva? Legislativa v ČR a Evropě Emise prachu z malých spalovacích zařízení na tuhá paliva a metody jejich stanovení Co nejvíce ovlivní Tvůj kouř? Jak si doma změřit účinnost spalovacího zařízení a lze účinnost nějak zvětšit? Jak si doma stanovit vlhkost a výhřevnost dřeva? O spalování tuhých paliv v lokálních topeništích aneb palivo, tvorba znečišťujících látek a spalování jako vztah muže a ženy. Odkaz: část první a druhá. Proces hoření kusového dřeva 22
