EKODESIGN ROSTOUCÍ POŽADAVKY NA ÚČINNOST ZDROJŮ TEPLA

Transkript

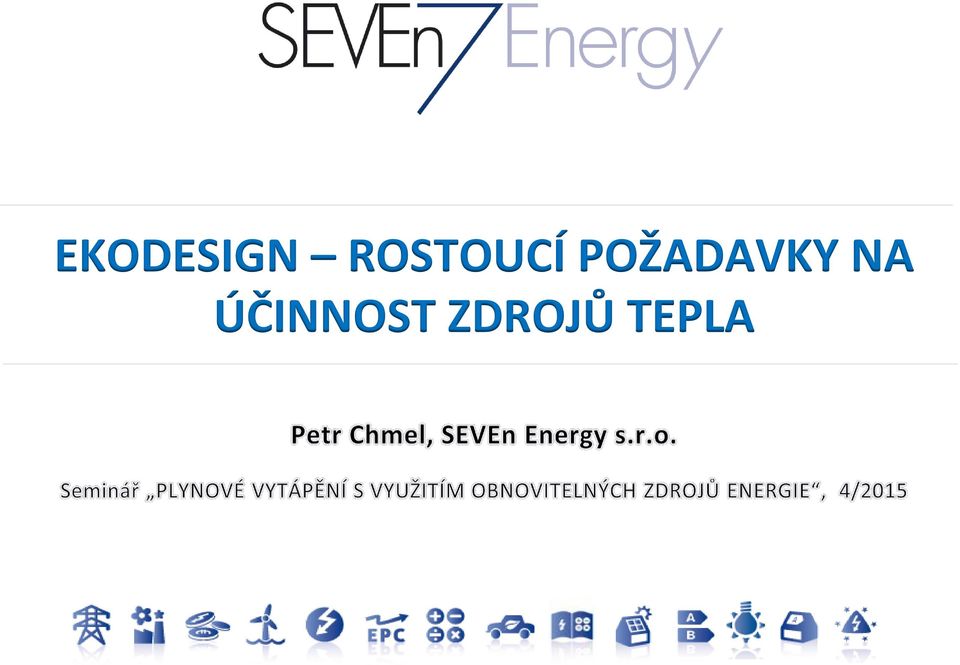

1 EKODESIGN ROSTOUCÍ POŽADAVKY NA ÚČINNOST ZDROJŮ TEPLA

2 OBSAH Přehled legislativy Nařízení o ekodesignu č. 813/2013 Předmět nařízení Požadavky na účinnost Stanovení sezonní účinnosti ƞ s SPER pro palivová TČ Energetické štítky Podíl obnovitelné energie na dodávce tepla Seminář Plynové vytápění s využitím obnovitelných zdrojů energie, 4/

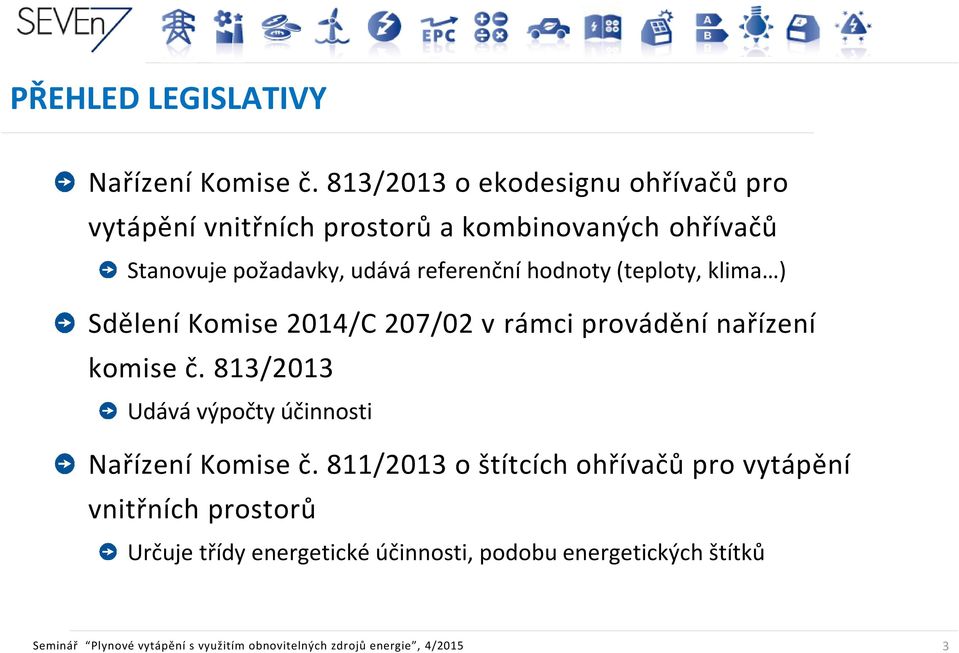

3 PŘEHLED LEGISLATIVY Nařízení Komise č. 813/2013 o ekodesignu ohřívačů pro vytápění vnitřních prostorů a kombinovaných ohřívačů Stanovuje požadavky, udává referenční hodnoty (teploty, klima ) Sdělení Komise 2014/C 207/02 v rámci provádění nařízení komise č. 813/2013 Udává výpočty účinnosti Nařízení Komise č. 811/2013 o štítcích ohřívačů pro vytápění vnitřních prostorů Určuje třídy energetické účinnosti, podobu energetických štítků Seminář Plynové vytápění s využitím obnovitelných zdrojů energie, 4/

4 POŽADAVKY NAŘÍZENÍ O EKODESIGNU č. 813/2013 I. Stanoví požadavky pro uvádění výrobku na trh a /nebo do provozu Oblast působnosti: Kotlové ohřívače pro vytápění vnitřních prostorů Kogenerační ohřívače pro vytápění vnitřních prostorů Ohřívače pro vytápění vnitřních prostorů s tepelným čerpadlem (pro ÚT) Kotlové kombinované ohřívače a kombinované ohřívače s TČ pro ÚT a TV Paliva pro ohřívače Plynná nebo kapalná (biomasa, pokud netvoří hlavní podíl) Elektřina Teplo okolního prostředí (nebo odpadní teplo) Seminář Plynové vytápění s využitím obnovitelných zdrojů energie, 4/

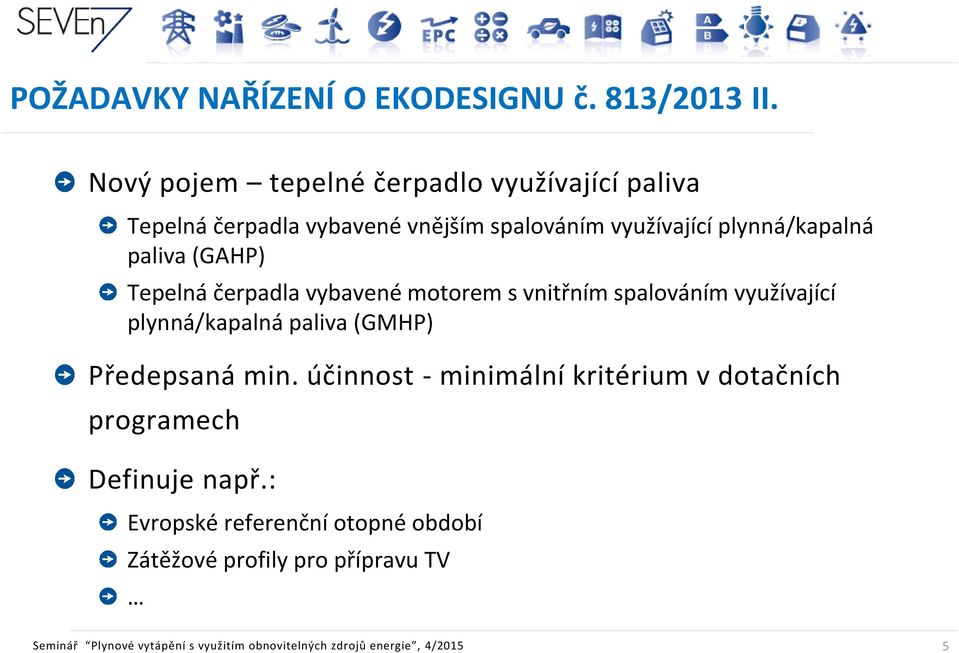

5 POŽADAVKY NAŘÍZENÍ O EKODESIGNU č. 813/2013 II. Nový pojem tepelné čerpadlo využívající paliva Tepelná čerpadla vybavené vnějším spalováním využívající plynná/kapalná paliva (GAHP) Tepelná čerpadla vybavené motorem s vnitřním spalováním využívající plynná/kapalná paliva (GMHP) Předepsaná min. účinnost - minimální kritérium v dotačních programech Definuje např.: Evropské referenční otopné období Zátěžové profily pro přípravu TV Seminář Plynové vytápění s využitím obnovitelných zdrojů energie, 4/

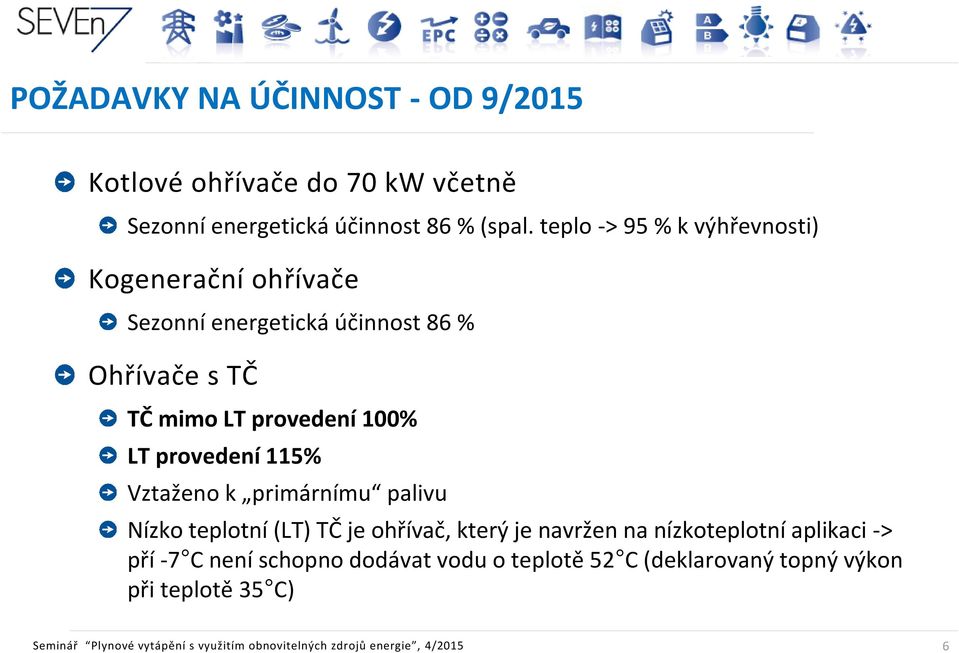

6 POŽADAVKY NA ÚČINNOST - OD 9/2015 Kotlové ohřívače do 70 kw včetně Sezonní energetická účinnost 86 % (spal. teplo -> 95 % k výhřevnosti) Kogenerační ohřívače Sezonní energetická účinnost 86 % Ohřívače s TČ TČ mimo LT provedení 100% LT provedení 115% Vztaženo k primárnímu palivu Nízko teplotní (LT) TČ je ohřívač, který je navržen na nízkoteplotní aplikaci -> pří -7 C není schopno dodávat vodu o teplotě 52 C (deklarovaný topný výkon při teplotě 35 C) Seminář Plynové vytápění s využitím obnovitelných zdrojů energie, 4/

7 POŽADAVKY NA ÚČINNOST - OD 9/2017 Kotlové ohřívače do 70 kw včetně Sezonní energetická účinnost 86 % - nejsou zavedeny nové požadavky Kogenerační ohřívače Sezonní energetická účinnost 100 % Ohřívače s TČ TČ mimo LT provedení 110% LT provedení 125% Vztaženo k primárnímu palivu Seminář Plynové vytápění s využitím obnovitelných zdrojů energie, 4/

8 STANOVENÍ SEZONNÍ ÚČINNOSTI Ƞ S Kotle Dříve dle VDI 2067 pro klasické kotle (konstantní teplota vody), pro kond. a nízkoteplotní DIN 4702) Pro 5 provozních stavů (zatížení 13, 30, 39, 48 a 63%) Ekodesign pro 2 stavy (zatížení 30 a 100 %) Palivová TČ El. TČ CC=2,5 převodní koeficient, vyjadřuje účinnost výroby el. 40% F(i) - opravné členy na různé vlivy snižující celkovou účinnost soustavy Seminář Plynové vytápění s využitím obnovitelných zdrojů energie, 4/

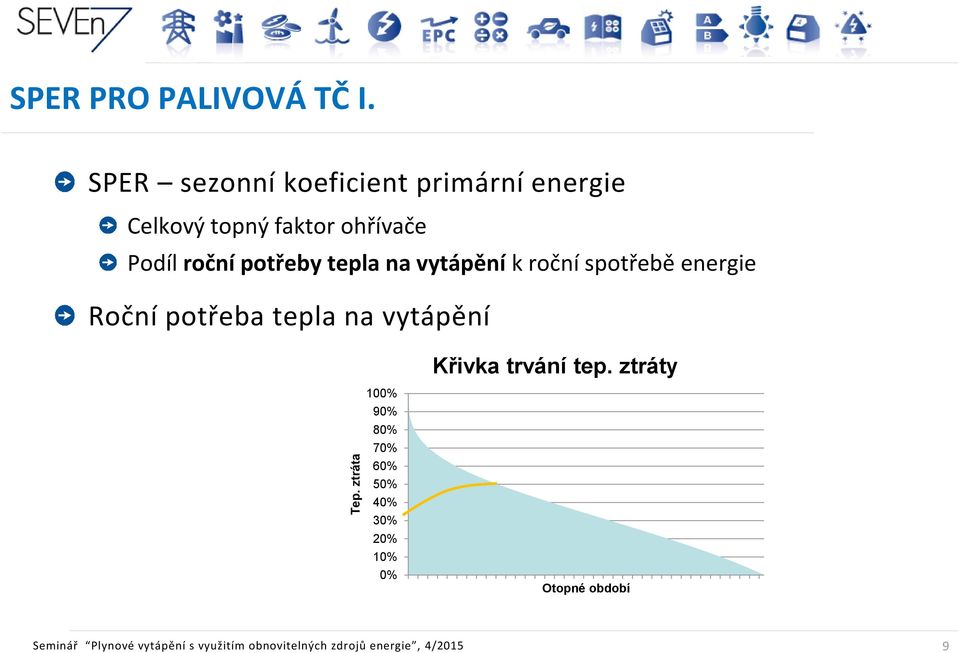

9 Tep. ztráta SPER PRO PALIVOVÁ TČ I. SPER sezonní koeficient primární energie Celkový topný faktor ohřívače Podíl roční potřeby tepla na vytápění k roční spotřebě energie Roční potřeba tepla na vytápění Křivka trvání tep. ztráty 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0% Otopné období Seminář Plynové vytápění s využitím obnovitelných zdrojů energie, 4/

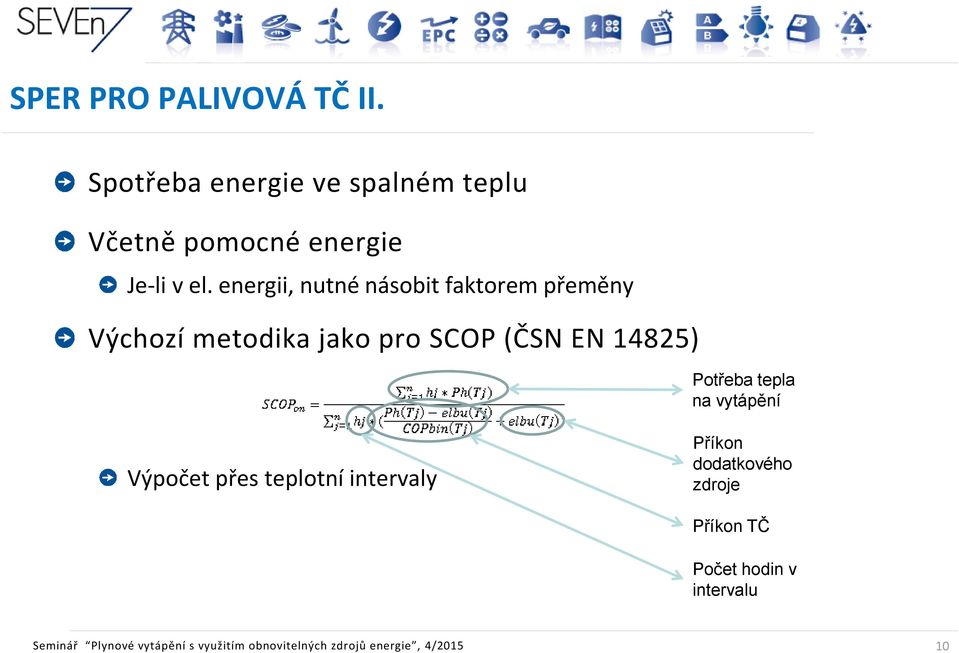

10 SPER PRO PALIVOVÁ TČ II. Spotřeba energie ve spalném teplu Včetně pomocné energie Je-li v el. energii, nutné násobit faktorem přeměny Výchozí metodika jako pro SCOP (ČSN EN 14825) Potřeba tepla na vytápění Výpočet přes teplotní intervaly Příkon dodatkového zdroje Příkon TČ Počet hodin v intervalu Seminář Plynové vytápění s využitím obnovitelných zdrojů energie, 4/

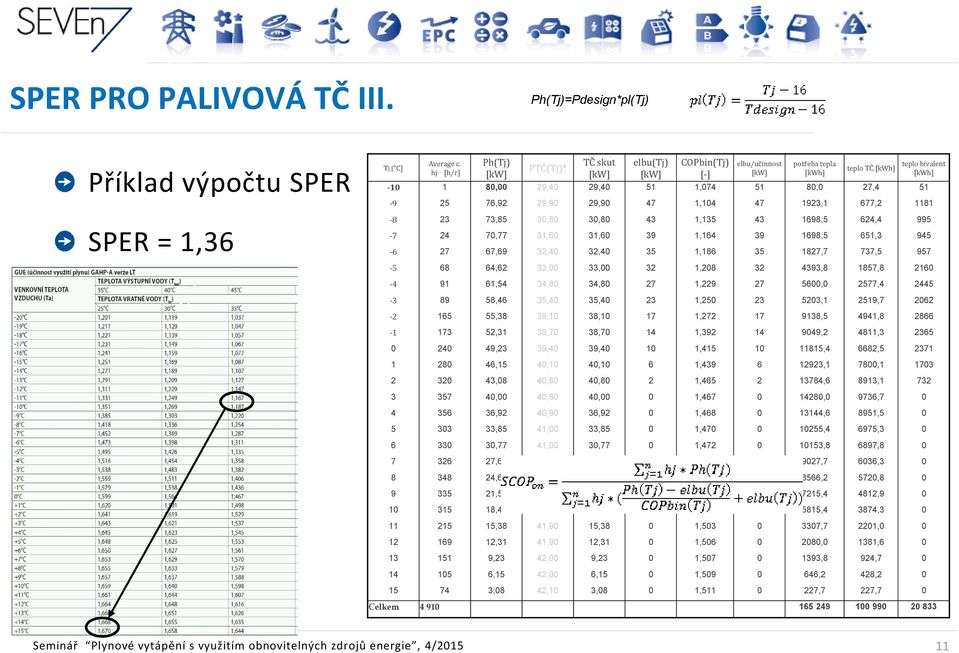

11 SPER PRO PALIVOVÁ TČ III. Ph(Tj)=Pdesign*pl(Tj) Příklad výpočtu SPER SPER = 1,36 Average c. Ph(Tj) TČ skut elbu(tj) COPbin(Tj) elbu/učinnost potřeba tepla hj [h/r] PTČ(Tj)* teplo TČ [kwh] [kw] [kw] [kw] [-] [kw] [kwh] ,00 29,40 29, , ,0 27,4 51 Tj [ C] teplo bivalent [kwh] ,92 29,90 29, , ,1 677, ,85 30,80 30, , ,5 624, ,77 31,60 31, , ,5 651, ,69 32,40 32, , ,7 737, ,62 33,00 33, , ,8 1857, ,54 34,80 34, , ,0 2577, ,46 35,40 35, , ,1 2519, ,38 38,10 38, , ,5 4941, ,31 38,70 38, , ,2 4811, ,23 39,40 39, , ,4 6682, ,15 40,10 40,10 6 1, ,1 7800, ,08 40,80 40,80 2 1, ,6 8913, ,00 40,80 40,00 0 1, ,0 9736, ,92 40,90 36,92 0 1, ,6 8951, ,85 41,00 33,85 0 1, ,4 6975, ,77 41,00 30,77 0 1, ,8 6897, ,69 41,70 27,69 0 1, ,7 6036, ,62 41,70 24,62 0 1, ,2 5720, ,54 41,80 21,54 0 1, ,4 4812, ,46 41,80 18,46 0 1, ,4 3874, ,38 41,90 15,38 0 1, ,7 2201, ,31 41,90 12,31 0 1, ,0 1381, ,23 42,00 9,23 0 1, ,8 924, ,15 42,00 6,15 0 1, ,2 428, ,08 42,10 3,08 0 1, ,7 227,7 0 Celkem Seminář Plynové vytápění s využitím obnovitelných zdrojů energie, 4/

12 ENERGETICKÉ ŠTÍTKY Třídy energetické účinnosti Třída sezonní energetické účinnosti vytápění Sezonní energetická účinnost vytápění ηs v % mimo LT Pro LT TČ A +++ ηs 150 ηs 175 A ηs < ηs < 175 A + 98 ηs < ηs < 150 A 90 ηs < ηs < 123 B 82 ηs < ηs < 115 C 75 ηs < ηs < 107 D 36 ηs < ηs < 100 E 34 ηs < ηs < 61 F 30 ηs < ηs < 59 G ηs < 30 ηs < 55 Grafická podoba energetických štítků Seminář Plynové vytápění s využitím obnovitelných zdrojů energie, 4/

13 MNOŽSTVÍ OBNOVITELNÉ ENERGIE Nařízení Komise 2013/114/EU, kterým se stanoví pokyny pro členské státy pro výpočet energie z obnovitelných zdrojů z tepelných čerpadel Možné rovněž odvodit z výpočtu úspory energie Seminář Plynové vytápění s využitím obnovitelných zdrojů energie, 4/

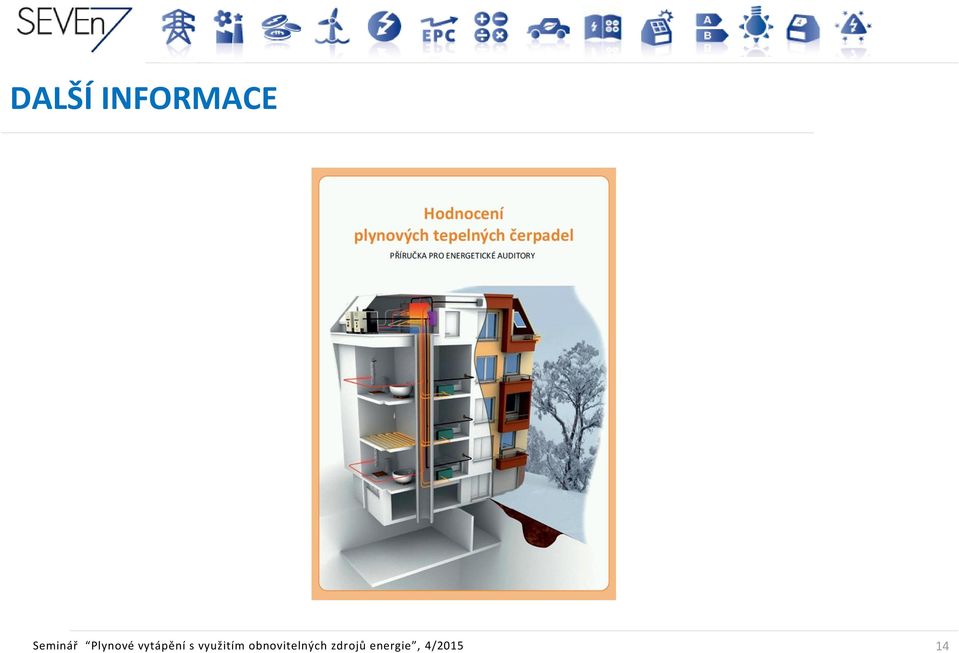

14 DALŠÍ INFORMACE Seminář Plynové vytápění s využitím obnovitelných zdrojů energie, 4/

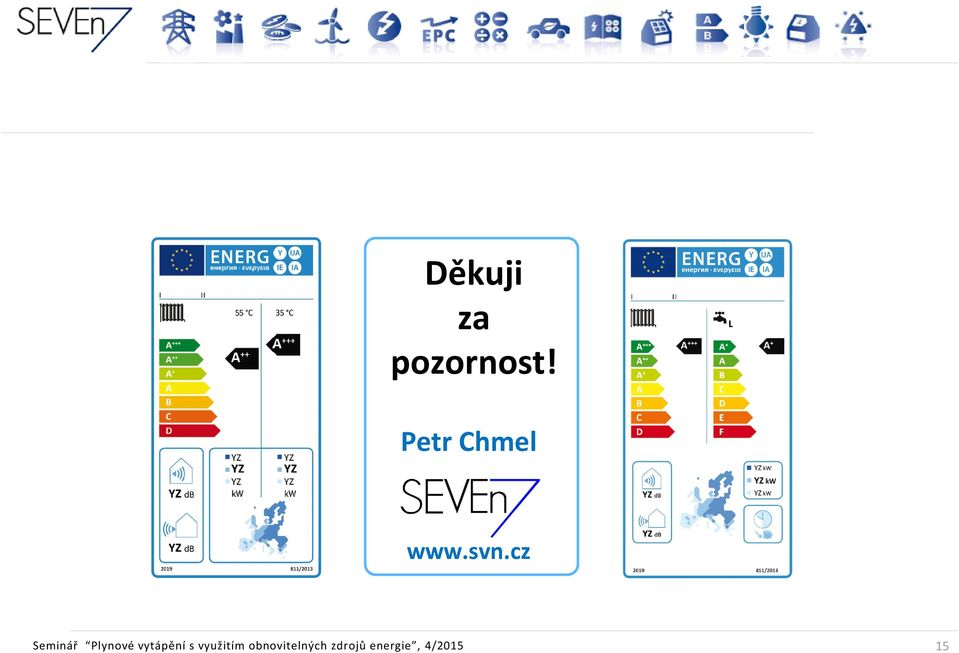

15 Děkuji za pozornost! Petr Chmel Seminář Plynové vytápění s využitím obnovitelných zdrojů energie, 4/
