1 KATALÓG Nábytkové nohy Stolové nohy Roletové skrinky Soklové a tesniace profily 1 / 2017 Nábytkové kovanie a materiály pre výrobu nábytku Katalóg soklových nožičiek, stolových nôh, roletových profilov, soklových profilov, tesniacich líšt a profilov na uchytenie zásteny.

2 2 Všetky technické informácie, ilustrácie a ceny sú založené na údajoch, ktoré boli k dispozícii v čase vydania a môžu sa meniť bez upozornenia. Kontaktujte prosím našich predajcov, aby ste získali aktuálne informácie. Tovar držíme skladom okrem položiek, ktoré sú označené malým oranžovým telefónom. Tovar na objednávku. Hliníková soklová noha 22 x 22 mm výška 100 mm, plastová rektifikácia 5 mm NAB.N22X CHM 80x80x hliník / elox Noha konusová, 100mm, okrúhla platnička Ø 50 INC.VD03100.CRO Ø 50, v kov / chróm INC.VD03100.NST Ø 50, v kov / nikel Hliníková soklová noha 22 x 22 mm, výška 150 mm, plastová rektifikácia 5 mm NAB.N22X CHM 80x80x hliník / elox 5

3 Soklové nohy Kovová soklová noha DOP.SOKNO v = kov / chróm DOP.SOKNO v = kov / chróm DOP.SOKNO v = kov / chróm DOP.SOKNO v = kov / chróm Hliníková soklová noha 45x45 80 mm 60 mm 60 mm 80 mm 5,3 mm š NAB.NA02C x45, v = 60 hliník / elox NAB.NA02C x45, v = 80 hliník / elox NAB.NA02C x45, v = 100 hliník / elox NAB.NA02C x45, v = 120 hliník / elox NAB.NA02C x45, v = 160 hliník / elox NAB.NA02C x45, v = 200 hliník / elox NAB.NOHASTOL x45, v = 500/515 hliník/regul. 15mm/ 5 5 v 60 x 60 Hliníková soklová noha Ø 40 mm plastová rektifikácia 15 mm INC ALU Ø 45, v = 60 plast, hliník / elox INC ALU Ø 45, v = 100 plast, hliník / elox V Kovová soklová noha s reguláciou, chróm výška 100 mm NAB.NZ CHR v = kov / chróm Kovová soklová noha 100 mm 32 mm 45 mm 60 mm 9 mm INC.V15B v = kov / chróm INC.V15B v = kov / nikel satén Hliníková soklová noha 40 x 40 mm plastová rektifikácia 15 mm NAB.N40x40.60.CRO 40x40x60/73 plast, hliník/chróm NAB.N40x CRO 40x40x100/113 plast, hliník/chróm NAB.N40x CRO 40x40x120/133 plast, hliník/chróm NAB.N40x40.60.ALU 40x40x60/73 plast, hliník / elox NAB.N40x ALU 40x40x100/113 plast, hliník / elox NAB.N40x ALU 40x40x120/133 plast, hliník / elox NAB.N40x40.55.INOX 40x40x60/73 plast, hliník/nikel satén NAB.N40x INOX 40x40x100/113 plast, hliník/nikel satén NAB.N40x INOX 40x40x120/133 plast, hliník/nikel satén 5 mm 45 mm 3

4 Soklové nohy, klzáky Plastová soklová noha, typ P06 75 mm 48 mm Plastová soklová noha, typ P06 5,3 mm M 8 4 GIP.P06/17.ALU noha 75x75, v = 17 plast / alu farba GIP.P06/20.ALU noha 75x75, v = 20 plast / alu farba GIP.P06/30.ALU noha 75x75, v = 30 plast / alu farba GIP.P06/40.ALU noha 75x75, v = 40 plast / alu farba GIP.P06/50.ALU noha 75x75, v = 50 plast / alu farba GIP.P06/60.ALU noha 75x75, v = 60 plast / alu farba Nábytková noha s rektifikáciou 56x56x20 GIP.N56X56X20 noha 56x56, v = plast / sivý Nastreľovací klzák PLA.NASKLZAK.BIELY 15 x 35 x 5 plast / biela PLA.NASKLZAK.BUK 15 x 35 x 5 plast / buk PLA.NASKLZAK.HNEDY 15 x 35 x 5 plast / hnedá PLA.NASKLZAK.CIERNY 15 x 35 x 5 plast / čierna PLA. NASKLZAK.TRANSP 15 x 35 x 5 plast / transp. PLA.NASKLZAK.CERESNA 15 x 35 x 5 plast / čerešňa Klzák TR 58 PLA.KLZAKTR58.BIELY 58 x 58 x 79 x 4 plast / biela PLA.KLZAKTR58.DUB 58 x 58 x 79 x 4 plast / dub 48 mm 75 mm GIP.P06/17.CRO noha 75x75, v = 17 plast / chróm GIP.P06/20.CRO noha 75x75, v = 20 plast / chróm GIP.P06/30.CRO noha 75x75, v = 30 plast / chróm GIP.P06/40.CRO noha 75x75, v = 40 plast / chróm GIP.P06/50.CRO noha 75x75, v = 50 plast / chróm GIP.P06/60.CRO noha 75x75, v = 60 plast / chróm Nábytková noha 90x45 v25 mm GIP.N90X45X25.SIVA noha 90x45, v = 25 plast / sivý Plastová podnož balenie 1000 ks PLA.PODNOZ x 50 x 5 plast / biela PLA.PODNOZ x 50 x 5 plast / čierna PLA.PODNOZ x 50 x 5 plast / hnedá PLA.PODNOZ.BUK 14 x 50 x 5 plast / buk PLA.PODNOZ.SIVA 14 x 50 x 5 plast / sivá Klzák stolovej nohy PLA.KLZAK.BIELY priemer 40 / výška 5 plast / biela PLA.KLZAK.CIERNY priemer 40 / výška 5 plast / čierna PLA.KLZAK.DUB priemer 40 / výška 5 plast / dub PLA.KLZAK.HNEDY priemer 40 / výška 5 plast / hnedá

5 Soklové nohy Soklová noha, typ 423 Soklová noha, typ 450 M10 4mm 4mm M10 M10 M10 24 H H Soklová noha plastová, typ 220, bez pätky Soklová noha, typ 210, s pätkou Kód Výška / regulácia Materiál Kód Výška / regulácia Materiál UNP mm čierny plast ABS UNP / čierny plast ABS UNP mm čierny plast ABS UNP / čierny plast ABS UNP mm čierny plast ABS UNP / čierny plast ABS UNP montážna úchytka čierny plast ABS UNP Skrutka 10x35 čierny plast ABS Úchyt sokla kovový Úchyt sokla plastový Kód Materiál CAM kov Klip pre úchyt sokla kovový * ** Kód Popis / materiál Kód Výška / regulácia Materiál CAM P2.S / + 15 mm, čierny plast ABS CAM P2.S / mm čierny plast ABS CAM Z1.S2.00 skrutka **, výška 35 mm, M10 Imbus, kov CAM P2.S / mm čierny plast ABS CAM krytka *, priemer 24 mm, biely plast CAM P2.S / mm čierny plast ABS Bez skrutky a plastovej krytky. 100, 120, 150 / +30-5/ (1) (2) Kód Upevnenie Materiál / povrch CAM AD.E2 samolepiaci čierny plast ABS CAM VI.T2 skrutkovací čierny plast ABS UNP na drevený sokel (1) čierny plast ABS UNP na PVC sokel (2) čierny plast ABS 5

6 Soklové nohy Rektifikačné stredové nohy na posteľ Unico mm 6 Kód Výška Materiál CAM PS.0Z.M2 Unico 150 mm čierny plast ABS CAM PS.0Z.M2 Unico 200 mm čierny plast ABS CAM PS Predĺženie 50 mm čierny plast ABS CAM PS.U0.00 Montážna pätka čierny plast ABS Úchyt k soklovej nohe Unico Klip C Kód Popis Materiál CAM VI.T2 Adaptér I čierny plast ABS CAM P Klip C čierny plast ABS Biela soklová noha s odnímateľnou pätkou, výška 100mm, +20/-10mm mm Kód Výška Materiál UNP BIELA Unico 100 mm biely plast ABS UNP BIELA Unico 150 mm biely plast ABS = , 150 / / Soklová noha Unico Montážna pätka = mm Soklová noha Unico Predĺženie + Montážna pätka = mm Soklová noha Unico Montážna pätka = mm Soklová noha Unico Predĺženie + Montážna pätka = mm Adaptér I Odnímateľná pätka Úchyt k soklovej nohe na DTD, biely Kód Popis Materiál UNP BIELA úchyt na DTD biely plast ABS

7 Rektifikačné nohy Rektifikačná noha, typ PI 01 / PI 02 L L1 d PER.PI.01.PNE M=6, d=22, L=20, L1=7 kov / plast PER.PI.02.PNE M=8, d=28, L=22, L1=8 kov / plast SKR.REKTSKR.M10 M=10, d=32, L=25, L1=9 kov / plast Rektifikačná noha, typ PI 05 / PI 06 M L L1 d PER.PI.05.PNE M=6, d=17, L=17, L1=8,5 kov / plast PER.PI.06.PNE M=8, d=22, L=30, L1=10 kov / plast Rektifikačná noha, typ PR 21 ASA.PR F822.AL D = 30, S = 10 kov / plast ASA.PR F822.NR D = 30, S = 10 kov / plast Rektifikačná noha, typ PR 18 ASA.PR F822.NR D = 50, S = 10 kov / plast ASA.PR F822.NR D = 60, S = 10 kov / plast Rektifikačná noha, typ PR 23 M Závrtná matica Kód Výška / závit Materiál / povrch ASA.ZAVMAT.M6 13, závit M6 kov / zinok ASA.ZAVMAT.M8 15, závit M8 kov / zinok ASA.ZAVMAT.M6X20 20, závit M6 kov / zinok ASA.ZAVMAT.M10 20, závit M10 kov / zinok Narážacia matica Kód Skrutka Materiál ASA závit M8 oceľ, závit M8 Narážacia matica Kód Skrutka Materiál ASA.NARMAT.M6 závit M6 oceľ, závit M6 SKR.NARMAT.M8 závit M8 oceľ, závit M8 Rektifikačná noha PR 27 Kód Skrutka Materiál / povrch ASA.PR NR závit M8 kov / plast K rektifikačnej nohe je potrebné objednať skrutku kód: ASA.PR F822.NR Kód Skrutka Materiál / povrch ASA.PR NR závit M8 kov / plast 7

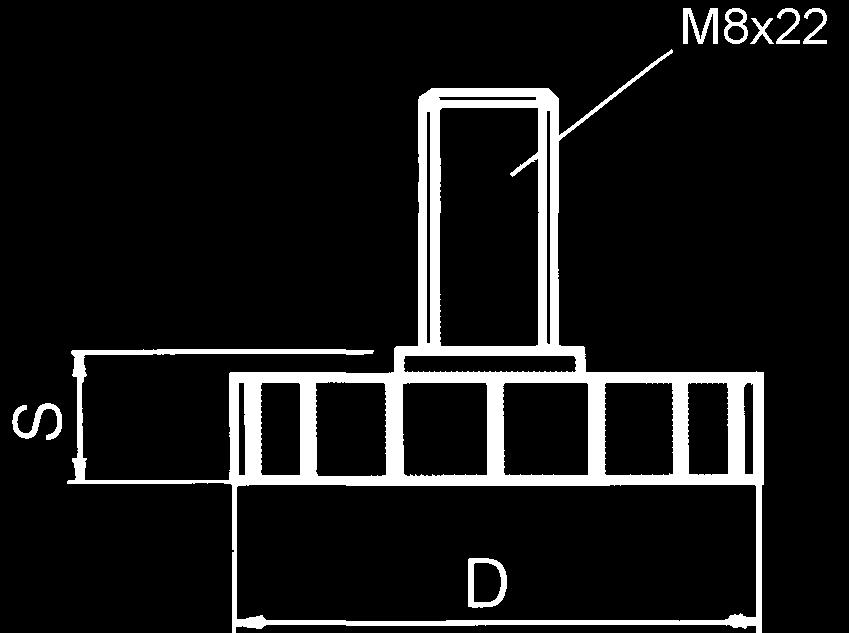

8 Rektifikačné nohy REKORD 12, 96 a 120 mm rektifikovateľná nožička Rektifikačná pätka Art. 306/32mm 8 Kód Vŕtanie Materiál / povrch ITF D 12x52mm kov / surový ITF D 12x96mm kov / surový ITF D 12x120mm kov / surový Rektifikačná noha, typ PI 09 L L1 PER.PI.09.PNE L = 42, L1 = 68, P = 49 plast / čierna ASA.PR AL L = 45, L1 = 63, P = 52 plast / čierna INTEGRATO Z nábytková rektifikovateľná nožička Nosnosť 175 kg Ø 30 mm Kód Regulácia Materiál / povrch ITF EA 7-17 mm kov / plast /120 /136 P /120 / CAM Z D 12, A 32 mm kov / zinok Rektifikačná noha, typ Z2 Nosnosť 150 kg Kód Regulácia Materiál / povrch CAM Z2.32.Z mm kov / zinok Rektifikačná noha, typ PR 2050 S = 17 S = 27 ASA.PR AL S = 17 plast / ALU ASA.PR NR S = 17 plast / čierna ASA.PR AL S = 27 plast / ALU ASA.PR NR S = 27 plast / čierna ASA.PR PFR S = 27 plast / buk ASA.PR BIE S = 27 plast / biela Rektifikačná noha 304 Nosnosť 175 kg Ø 12 mm A 32 mm rektifikácia + 18 mm nosnosť: 150 kg Kód Regulácia Materiál / povrch CAM P2.00.A2 10 mm kov / plast

9 Nábytkové kolieska Nábytkové koliesko 50 s platničkou SHZ.SKB.50.B d 50, v 68, s brzdou kov / plast / guma SHZ.SKB.50 d 50, v 68, bez brzdy kov / plast / guma Transparentné koliesko D 75 mm s platničkou SHZ.SKA4.75.TF d 75, v 92, s brzdou kov / silikón SHZ.SKA4.75.TS d 75, v 92, bez brzdy kov / silikón Transparentné koliesko D 35 mm s platničkou SHZ.SKA3.35.TF d 35, v 52, s brzdou kov / silikón SHZ.SKA3.35.TS d 35, v 52, bez brzdy kov / silikón Koliesko D 50 mm, gumené Platnička: 42 x 42 mm Vŕtanie: 32 x 32 mm Nosnosť: 40 kg Platnička: 50 x 50 mm Vŕtanie: 38 x 38 mm Nosnosť: 50 kg Koliesko s brzdou Platnička: 42 x 42 mm Vŕtanie: 32 x 32 mm Koliesko bez brzdy Platnička: 50 x 50 mm Vŕtanie: 38 x 38 mm Nosnosť: 25 kg Ø10 / Ø11 Ø Nosnosť: 40 kg 20/30 Nábytkové koliesko 40 s platničkou SHZ.SKB.40.B d 40, v 58, s brzdou kov / plast / guma SHZ.SKB.40 d 40, v 58, bez brzdy kov / plast / guma Transparentné koliesko D 50 mm s platničkou SHZ.SKA4.50.TF d 50, v 67, s brzdou kov / silikón SHZ.SKA4.50.TS d 50, v 67, bez brzdy kov / silikón Platnička: 50 x 50 mm Vŕtanie: 38 x 38 mm Nosnosť: 35 kg Koliesko nábytkové jednoduché, gumené NAB.B08/J29-GUM d 29, v 33, š 28 kov / guma Koliesko nábytkové jednoduché 40 Platnička: 42 x 42 mm Vŕtanie: 32 x 32 mm Nosnosť: 30 kg 50 Platnička: 50 x 27 mm Nosnosť: 15 kg VDI.KOLIESK.G10 d 50, bez brzdy, trn d 10 kov / plast / guma VDI.KOLIESK.G11 d 50, bez brzdy, trn d 11 kov / plast / guma KOV.KOL d 27,v 29, š 42 kov / plast KOV.KOL22.GUM d 16, v 22, š 26 kov / guma 9

10 Stolové nohy Stolová noha, priemer 60 mm, typ 615 Stolová noha, priemer 60 mm, typ CAM RN oceľ / čierna matná CAM RN oceľ / RAL 9006 CAM A0.04.RG oceľ / ALU CAM C2.04.RN oceľ / chróm CAM ST.04.RN oceľ / oceľ CAM RN oceľ / RAL 9006 CAM C2.04.RN oceľ / chróm CAM ST.04.RN oceľ / oceľ CAM RN 1100 oceľ / RAL 9006 CAM C2.01.RN 1100 oceľ / chróm CAM ST.01.RN 1100 oceľ / oceľ Stolová noha Art. 653 STUDIO, Ø50/Ø60, H = mm / - 0mm CAM C oceľ / chróm lesklý CAM ST oceľ / oceľ brúsená Stolová noha pravouhlá 647 hliník 60 x 60 CAM AL.04.RN 60x60x705 hliník / anodizovaný CAM AN.04.RN 60x60x705 oceľ / nikel anodizovaný CAM AL.01.RN 60x60x1100 hliník / anodizovaný CAM AN.01.RN 60x60x1100 oceľ / nikel anodizovaný CAM RN oceľ / čierna matná CAM C2.04.RN oceľ / chróm lesklý CAM ST.04.RN oceľ / oceľ brúsená Stolová noha výška 9GX 710 s priemerom 60 mm 193 Stolová noha pravouhlá 646 oceľ 60 x FGV.9GX4RG.A oceľ / chróm lesklý FGV.9GX4RG.R oceľ / chróm matný FGV.9GX4RG.U oceľ / oceľ brúsená CAM ST.04.RN 60x60x705 oceľ / oceľ brúsená CAM C1.04.RN 60x60x705 oceľ / chróm lesklý

11 Stolové nohy Stolová noha, priemer 60 mm, typ 613 CAM C1.C oceľ / chróm CAM C1.C oceľ / chróm CAM C1.C oceľ / chróm CAM C1.C oceľ / chróm CAM R1 63 koliesko, plast Stolová noha, typ QUADRA CAM A0.B4.RN hliník / elox Stolová noha, typ CLICK sklopná Stolová noha, priemer 60 mm, typ ALUMINA 0 CAM A0.04.RG hliník / elox CAM A0.04.RG hliník / elox Stolová noha, priemer 60 mm, typ ALUMINA 1 CAM A1.04.RG hliník / elox Stolová noha CRYSTAL pre sklenené pláty priemer 60 mm CAM C1.E4.RN chróm CAM IX platnička nerez Príslušenstvo príchytka k nohe, sada pre 4 nohy, priemer 60 mm CAM A0.B4.RN hliník / elox CAM C1.B4.RN oceľ / chróm Kód Priemer [mm] Materiál / povrch CAM.660.M , sada plast / čierny 11

12 Stolové podnože, centrálne podnože CANBERRA MOSCA 12 Kód Výška x Šírka S/S1 [mm] Materiál / povrch TSL.MFCANB1 725 x 480/690 kov / Ral 9006 K stolovej podnoži je potrebný nosník na zabezpečenie bočnej stability. SINGAPORE Výškové nastavenie pre stolové nohy je 25 mm. Kód Výška V [mm] Materiál / povrch TSL.MFSING1 725 kov / Ral 9006 TELESKOPICKÝ NOSNÍK Kód Dĺžka [mm] Materiál / povrch TSL.MFBEAM kov / Ral 9006 Centrálna stolová noha D490 Váha podnože 15 kg. Maximálny priemer plátu 800 mm. Iné farebné vyhotovenia a výšky len na objednávku! 250 x 250 x 4 mm Ø 60 mm Ø 490 x 8 mm výška 700 mm KOV.D490.V700.CIEM 700 kov / čierna KOV.D490.V700.RAL 700 kov / RAL 9006 Kód Výška x Šírka S/S1 [mm] Materiál / povrch TSL.MFMOSCA1 725 x 480/690 kov / Ral 9006 K stolovej podnoži je potrebný nosník na zabezpečenie bočnej stability. Centrálna stolová noha 450x450 Váha podnože 15 kg. Maximálna veľkosť plátu 700 x 700 mm. Podstava podnože je potiahnutá nerezovým plechom. LUN.PODNOZ.720.INOX 720 kov / nerez Centrálna stolová noha 490x490 Váha podnože 19 kg. Maximálna veľkosť plátu 800 x 800 mm. 250 x 250 x 4 mm 80 x 80 mm 490 x 490 x 8 mm výška 700 mm KOV.490x490.V700.CIEM 700 kov / čierna KOV.490x490.V700.RAL 700 kov / RAL 9006 Iné farebné vyhotovenia a výšky len na objednávku! 250 x 250 mm 60 x 60 mm 450 x 450 mm výška 720 mm

13 Rozťahovacia stolová podnož Hliníkový rozťahovací rám pre stôl zložený stôl vysunutý stôl roztiahnutý stôl MUZ.A stôl 1200x800mm, otvorenie 650mm kov, hliník / elox MUZ.A stôl 1600x900mm, otvorenie 1050mm kov, hliník / elox S podperou pre dosku stola a uzam. knobkou. MUZ.A.NOHA.ADAPT Montážny úchyt pre drevenú nohu stola 1 kov MUZ.A.NOHA.QUADRA AL noha štvorcová pre MUZ.A, anodizovaná 2 hliník / elox MUZ.A.NOHA.OVAL AL noha oválna pre MUZ.A, anodizovaná 3 hliník / elox Kód A B C D E Rozmery stola MUZ.A x 800 MUZ.A x 900 obr. 1 Oválna noha pre rozťahovacie stoly obr. 3 Štvorcová noha pre rozťahovacie stoly obr. 2 13

14 Káblové prechodky Káblová prechodka, priemer 60 mm Káblová prechodka, priemer 60 mm 14 Kód Balenie [ks] Materiál / povrch ASA HN 250 plast / svetlohnedá ASA THN 250 plast / tmavohnedá ASA SIVA 250 plast / sivá ASA RAL 250 plast / RAL 9006 ASA BN 250 plast / biela ASA NR 250 plast / čierna ASA CER 250 plast / čerešňa ASA BUK 250 plast / buk Káblová prechodka, priemer 80 mm Kód Balenie [ks] Materiál / povrch ASA BN 250 plast / biela ASA NR 250 plast / čierna ASA AL 250 plast / Alu Prechodka káblov kovová, 60/80mm Kód Priemer [mm] Materiál / povrch ASA CRM 60 kov / chróm matný ASA CRL 60 kov / nerez ASA CRM 80 kov / chróm matný ASA CRL 80 kov / nerez Kód Balenie [ks] Materiál / povrch ASA AL 250 plast / ALU Káblová prechodka Carre Kód Balenie [ks] Materiál / povrch ASA AL 20 plast / ALU ASA CL 20 plast / chróm Exit Dual káblová prechodka Kód Dĺžka [mm] Materiál / povrch ASA.03.ED201332AL L=320 hliník / elox

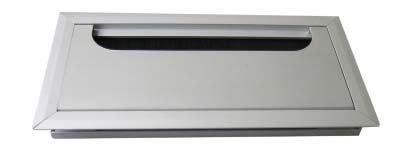

15 BMB prechodky BMB prechodka, priemer 60 mm Kód Balenie [ks] Materiál / povrch BMB kov / chróm lesklý BMB kov / chróm matný BMB kov / nerez BMB prechodka, priemer 47 mm Materiál: zinkozliatina Kód Balenie [ks] Materiál / povrch BMB kov / nerez Káblová prechodka Exit Edge 13, odklápacia krytka, materiál hliník obr.1 obr.2 BMB prechodka, priemer 80 mm Kód Balenie [ks] Materiál / povrch BMB kov / chróm lesklý BMB kov / chróm matný BMB kov / nerez BMB prechodka, priemer 61 mm Materiál: zinkozliatina Kód Balenie [ks] Materiál / povrch BMB kov / nerez Kód Rozmery [mm] Montážny otvor [mm] Materiál / povrch BMB x80x15,6 72 x 72, ALU, obr.1 hliník / elox BMB x160x15,6 72 x 152, ALU, obr.2 hliník / elox BMB x240x15,6 72 x 232, ALU hliník / elox BMB x960x15,6 72 x 952, ALU hliník / elox 15

16 Zásuvky pre klávesnicu, organizér, zámky, roletkové profily Nosič káblov VERTEBRA Klip na stolovú nohu 16 Kód Balenie Materiál / povrch ASA GF 1 sada plast / grafit ASA AL 1 sada plast / ALU Výsuv pre klávesnicu DOM.VYSKLAVES 610 x 420 x 70 kov, plast / šedý Celkové rozmery s výsuvmi. Roletkový zámok s dvojitým hákom Kód Popis BMB Roletkový zámok s dvojitým hákom BMB Protikus k roletkovému zámku BMB Cylinder A , vložka zámku BMB Vodiaci profil vložený ZAP.A0684.4U_REH Vodiaci profil vložený plast / šedý ZAP.C0655.BIE_REH Vodiaci profil vložený plast / biely Kód Balenie [ks] Materiál / povrch ASA.03.CL.01.ALU 1ks plast / ALU ASA.03.CL.01.TRT 1ks plast / transparent Úložný systém ORGANIZER Kód Balenie Materiál / povrch ASA AL 1 sada plast, hliník / ALU Roletkový zámok X-855 Kód Popis SIS.855/X.041 chróm, zámok na posuvné dvere Roh pre vloženú roletku 357 ZAP.A0655.4U_REH Roh pre vloženú roletku plast / šedý ZAP.C0655.BIE_REH Roh pre vloženú roletku plast / biely

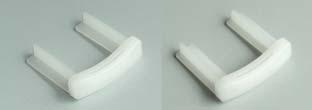

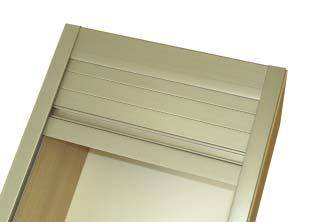

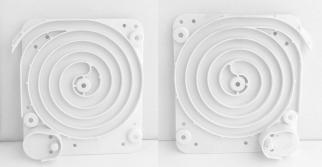

17 Roletkové profily A357 Krycí profil horný 70 mm Predajné dĺžky 0,65 m, 1,3 m, 1,95 m a 2,6 m. ZAP.A Horný krycí profil plast / ALU ZAP.B Horný krycí profil plast / NEREZ ZAP.C Horný krycí profil plast / BIELA LESKLÁ Úchytkový profil pre roletkový profil A357 Predajné dĺžky 0,65 m, 1,3 m, 1,95 m a 2,6 m. ZAP.A Úchytkový profil plast / ALU ZAP.B Úchytkový profil plast / NEREZ ZAP.C Úchytkový profil plast / BIELA LESKLÁ Roletkový profil A357 hr. 8mm x š. 37mm 8 ZAP.A Roletkový prf. 2,6 m plast / ALU ZAP.B Roletkový prf. 2,6 m plast / NEREZ ZAP.C Roletkový prf. 2,6 m plast / BIELA LESKLÁ Pár klzákov pre rolet. prf. A357, sivý ZAP.E Pár klzákov, P + Ľ plast / biely Pár kolektorov pre vodiaci prf a Rulox Krycí profil 0702 ZAP.A Krycí prf plast / ALU ZAP.B Krycí prf plast / NEREZ ZAP.C Krycí prf plast / BIELA LESKLÁ Ukončovací prf pre roletku A357, hliník Predajné dĺžky 0,65 m, 1,3 m, 1,95 m a 2,6 m. ZAP.E2061.A5 Ukončovací prf hliník / bez úpravy Vodiaci vonkajší profil presah 15 mm 4 ZAP.A Vodiaci prf. 2,6 m plast / ALU ZAP.B Vodiaci prf. 2,6 m plast / NEREZ ZAP.C Vodiaci prf. 2,6 m plast / BIELA LESKLÁ Pár klzákov pre ukončovací profil, sivý ZAP U Pár klzákov pre 0681 plast / sivý Pár koncoviek pre vod. prf Predajné dĺžky 0,65 m, 1,3 m, 1,95 m a 2,6 m Kód Popis ZAP.A Pár koncoviek plast / ALU ZAP.E Pár kolektorov pre vod.prf. 7964,156x177mm ZAP.B Pár koncoviek plast / NEREZ ZAP.9688 Posilovač roletiek RULOX, 7+3N 1,9 m ZAP.C Pár koncoviek plast / BIELA LESKLÁ 17

18 Návod roletkové profily A357 Návod na montáž roletky ZAPET naložená, povrchové vedenie skrutky 4x16 mm s polguľatou hlavou Namontujeme vodiace profily. Skrátime vodiaci falc podľa veľkosti kolektoru. Nasunieme klzáky na jednu stranu. Zložíme roletku a nasunieme druhú stranu klzákov. Z vnútornej strany namontujeme rulox na AL ukončovací profil roletky. Odporúčame podlepiť 3-4 pásmi spevnenej lepiacej pásky. Tabuľka dĺžok pre naloženú roletku Priskrutkujeme kolektor ako pokračovanie vodiaceho profilu. Nasunieme úchytkový profil do roletky a zostavíme koncový profil. Vložíme roletku do vodiacich profilov, osadíme rulox a roletkovou vazelínou namažeme klzáky roletky. Použitie roletkovej vazelíny je dôležité pre správne fungovanie roletky. Kód Vnútorná svetlosť skrinky x [mm] ZAP.A Dĺžka roletkového profilu x - 32 [mm] ZAP.A Dĺžka úchytkového profilu x - 20 [mm] ZAP.2061.A5 Dĺžka AL ukončovacieho profilu x - 44 [mm] ZAP.A Dĺžka krycieho profilu x - 30 [mm] ZAP.A Dĺžka horného krycieho profilu x - 36 [mm] Maximálne rozmery roletky šírka 900 mm x výška 1200 mm. Namontujeme horný krycí profil. Na hliníkový profil pridáme krycí profil a nasunieme klzáky. Nasunieme krytky na vodiace profily roletky. Odporúčame podlepiť 3-4 pásmi spevnenej lepiacej pásky. 18

19 Návod roletkové profily A357 Roletkové profily Návod na montáž roletky ZAPET vložená, povrchové vedenie skrutky 4x16 mm s polguľatou hlavou Namontujeme vodiace a rohové profily. Nasunieme klzáky na jednu stranu. Zložíme roletku a nasunieme druhú stranu klzákov. Z vnútornej strany namontujeme rulox na AL ukončovací profil roletky. Tabuľka dĺžok odpočtov pre vloženú roletku hranolček 15x15 mm Pripravíme 2x hranolček na podloženie profilu 2794 Nasunieme úchytkový profil do roletky a zostavíme koncový profil. Odporúčame podlepiť 3-4 pásmi spevnenej lepiacej pásky. Vložíme roletku do vodiacich profilov a osadíme rulox. Kód Vnútorná svetlosť skrinky x [mm] ZAP.A Dĺžka roletkového profilu x - 22 [mm] ZAP.A Dĺžka úchytkového profilu x - 10 [mm] ZAP.2061.A5 Dĺžka AL ukončovacieho profilu x - 34 [mm] ZAP.A Dĺžka krycieho profilu x - 20 [mm] ZAP.A Dĺžka horného krycieho profilu x [mm] Maximálne rozmery roletky šírka 900 mm x výška 1200 mm. 16 mm Cez podložený hranolček priskrutkujeme horný krycí profil Na hliníkový profil pridáme krycí profil a nasunieme klzáky. Roletkovou vazelínou namažeme klzáky roletky. Použitie roletkovej vazelíny je dôležité pre správne fungovanie roletky. 19

20 Systém uchytenia zadného panelu, hrúbky 16 mm Horný upevňovací profil /horné skrinky/ SUD Povrchová úprava AL1 1 ks / 4,1m Spodný upevňovací profil SUD Povrchová úprava AL1 1 ks / 4,1m Tesnenie pre spodný upevňovací profil SUD PVC 1 m Krytky pre spodný upevňovací profil SUD plast, horná, pravá 1 ks SUD plast, horná, ľavá 1 ks SUD plast, spodná, pravá 1 ks SUD plast, spodná, ľavá 1 ks Horný upevňovací profil /bez horných skriniek/ SUD Povrchová úprava AL1 1 ks /5 m/ SUD Zaslepovací AL profil 1 ks /4,1 m/ Horný závesný profil LINERO SUD LINERO AL profil 1 ks /4,1 m/ LED alternatíva pre profil SUD AL profil pre LED pás 1 ks /4,1 m/ SUD Difuser pre LED, rovný 1 ks /2 m/ Horné plastové krytky SUD Plastová krytka ĽAVÁ 1 ks SUD Plastová krytka PRAVÁ 1 ks 20 Materiál profilov je hliník s povrchovou úpravou elox, bočné krytky šedý plast.

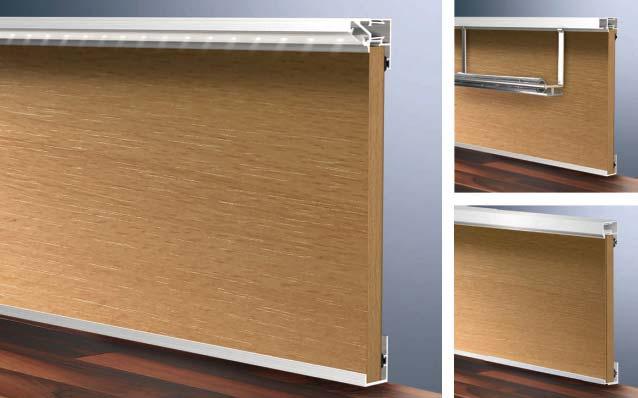

21 Systém uchytenia zadného panelu, hrúbky 4-10 mm Spodný základný AL profil SUD Povrchová úprava AL1 1 ks / 4,1 m Horný základný AL profil SUD Povrchová úprava AL1 1 ks / 4,1 m Horný zaslepovací AL profil, 4,1m SUD Povrchová úprava AL1 1 ks / 4,1 m Horný LINERO AL profil, 4,1m SUD Povrchová úprava AL1 1 ks / 4,1 m AL profil pre LED pás, 4,1m SUD Povrchová úprava AL1 1 ks / 4,1 m Difuser pre LED, rovný, 2,0 m SUD plast 1 ks / 2 m Rohový AL profil, 4,1m SUD Povrchová úprava AL1 1 ks / 4,1 m Krytky SUD Plastová krytka ĽAVÁ 1 ks SUD Plastová krytka PRAVÁ 1 ks Bočný AL profil 20x2mm, 4,1m SUD Povrchová úprava AL1 1 ks / 4,1 m Ochrana hrany profil plast, 5,0m Kód Materiál / MJ SUD plast 1 ks / 5 m Dorazový plastový profil za výplň Kód Materiál / MJ SUD m Materiál profilov je hliník s povrchovou úpravou elox, bočné krytky šedý plast. 21

22 Profily SAS WF na sklenenú zástenu Spodný profil SAS WF1 Horný profil SAS WF2 Kód Dĺžka [m] MJ SAS.WF AL1 3 1 ks Bočná lišta SAS WF3 Kód Dĺžka [m] MJ SAS.WF AL1 3 1 ks Horný profil SAS WF5 Kód Dĺžka [m] MJ SAS.WF AL1 3 1 ks Klip SAS WFC Kód MJ SAS.WFC 1 ks Kód Dĺžka [m] MJ SAS.WF AL1 3 1 ks Profil SAS WF4 Kód Dĺžka [m] MJ SAS.WF AL1 3 1 ks Horný profil SAS WF6 Kód Dĺžka [m] MJ SAS.WF AL1 3 1 ks PVC Tesnenie SAS WF111 Kód Dĺžka [m] MJ SAS.WF ks 22 Materiál profilov je hliník s povrchovou úpravou elox, klip kov.

23 Tovar na objednávku Systém SAS WALL Profil SAS KS2 Kód Dĺžka MJ SAS.KS AL1 3 m 1 ks Profil SAS W05 Kód Dĺžka MJ SAS.W AL1 3 m 1 ks Profil SAS W04 Kód Dĺžka MJ SAS.W AL1 3 m 1 ks Profil SAS W03 Kód Dĺžka MJ SAS.W AL1 3 m 1 ks Profil SAS W02 Kód Dĺžka MJ SAS.W AL1 3 m 1 ks Profil SAS W01 Držiak police SAS W11 50 mm Kód Dĺžka MJ SAS.W11-50.AL1 50 mm 1 ks Držiak police SAS W mm Kód Dĺžka MJ SAS.W AL mm 1 ks Držiak police SAS W12 50 mm Kód Dĺžka MJ SAS.W12-50.AL1 50 mm 1 ks SAS.W AL mm 1 ks Profil SAS W10/34 Kód Dĺžka MJ SAS.W AL1 50 mm 1 ks Profil SAS W10/19 Kód Dĺžka MJ SAS.W AL1 3 m 1 ks Materiál profilov je hliník s povrchovou úpravou elox. Kód Dĺžka MJ SAS.W10/ AL1 50 mm 1 ks 23

24 Tesniaca lišta Tesniaca lišta 12x25x4200 mm hliník Tesniaca lišta 12x25x4200 mm nerez lesklý 24 Krytky k tesniacej lište 12x25 výška: šírka: dĺžka: 12 mm 25 mm 4200 mm Kód Dĺžka Materiál / povrch SHZ.TL.50/62.AL 4200 mm plast, hliník / elox SHZ.TL.50/62.XKRYTKY Krytky k TL 50/62 plast, šedý Tesniaca lišta LA01 pravouhlá 4000 mm UNP Fólia brús. hliník plast, hliník / hliník brúsený UNP Fólia nerez brúsený past, hliník / fólia nerez UNP AV Krytky k TL pravouhlej plast / béžový UNP GA Krytky k TL pravouhlej plast / šedý Tesniaca lišta L20 trojuhol mm GAL.L20.AL Lišta L20 plast, hliník / fólia al. brúsený GAL.L20.SVSIVA Kytky k lište L20 plast / sivý GAL.L20.NEREZ Lišta L20 past, hliník / fólia nerez GAL.L20.TMSIVA Kytky k lište L20 plast / tmavo-sivý Soklová lišta plastová, transparentná Kód Popis Materiál NEL Soklová lišta 16 mm, 5 m (1) plast transparent NEL Soklová lišta 19 mm, 5 m (2) plast transparent výška: 12 mm šírka: 25 mm dĺžka: 4200 mm SHZ.TL.50/62.NER 4200 mm plast, hliník / nerez Tesniaca lišta LA01 trojuhol mm UNP Fólia brús. hliník plast, hliník / hliník brúsený UNP Fólia nerez brúsený past, hliník / fólia nerez UNP AV Krytky k TL troj. plast / béžový UNP GA Krytky k TL troj. plast / šedý Tesniaca lišta L20 trojuhol mm GAL.L20.CIERNA.MAT Lišta L20 plast, hliník / fólia čierna matná GAL.L20.SCIERNA Kytky L20 plast / čierna GAL.L20.BIELA Lišta L20 plast, hliník / fólia biela lesklá GAL.L20.SBIELA Kytky L20 plast / biela (1) (2)

25 Sokel plastový povrch hliník, soklová lišta Sokel plastový povrch hliník/nerez Objednávkový kód Popis Dĺžka Materiál / povrch UNP PVC sokl. profil, 100 mm, 4 m plast, hliník / biela matná UNP PVC sokl. profil, 100 mm 4 m plast, hliník / biela lesklá UNP PVC sokl. profil, 100 mm 4 m plast, hliník / nerez 509 UNP PVC sokl. profil, 100 mm 4 m plast, hliník / hliník brúsený UNP PVC sokl. profil, 120 mm 4 m plast, hliník / nerez 509 UNP PVC sokl. profil, 120 mm 4 m plast, hliník / hliník brúsený UNP PVC sokl. profil, 150 mm 4 m plast, hliník / nerez 509 UNP PVC sokl. profil, 150 mm 4 m plast, hliník / hliník brúsený H = 100/120/150 mm Sokel plastový príslušenstvo UNP PVC roh, dvojstranný, 100 mm plast / biela matná UNP PVC roh, dvojstranný, 100 mm plast / biela lesklá UNP PVC roh, dvojstranný, 100 mm plast / hliník brúsený UNP PVC roh, dvojstranný, 100 mm plast / nerez 509 UNP PVC roh, dvojstranný, 120 mm plast / hliník brúsený UNP PVC roh, dvojstranný, 120 mm plast / nerez 509 UNP PVC roh, dvojstranný, 150 mm plast / hliník brúsený UNP PVC roh, dvojstranný, 150 mm plast / nerez 509 UNP PVC roh, dvojstranný, 100 mm plast / hliník brúsený UNP PVC roh, dvojstranný, 100 mm plast / nerez 509 UNP PVC roh, dvojstranný, 120 mm plast / hliník brúsený UNP PVC roh, dvojstranný, 120mm plast /nerez UNP PVC roh, dvojstranný, 150 mm plast / hliník brúsený UNP PVC roh, dvojstranný, 150mm plast /nerez UNP GA Koncovka pre PVC soklový profil 100 mm plast /šedá UNP GA Koncovka pre PVC soklový profil 120 mm plast / šedá UNP GA Koncovka pre PVC soklový profil 150 mm plast / šedá UNP AV Koncovka pre PVC soklový profil 100 mm plast / slonovina UNP AV Koncovka pre PVC soklový profil 120 mm plast / slonovina UNP AV Koncovka pre PVC soklový profil 150 mm plast / slonovina 25

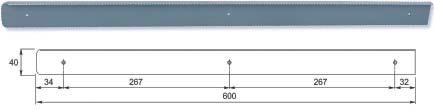

26 Lišty na pracovnú dosku Koncová lišta na pracovnú dosku, H=38 Objednávkový kód Hrúbka dosky NAB.KONL.38L.CHM 38 mm NAB.KONL.38P.CHM 38 mm Spojovacia lišta na pracovnú dosku, H=38 Objednávkový kód Hrúbka dosky NAB.SPL CHM 38 mm Rohová lišta na PD, 90, H=38 Objednávkový kód Hrúbka dosky NAB.SPL CHM 38 mm Koncová lišta na pracovnú dosku, H=28 Objednávkový kód Hrúbka dosky NAB.KONL.28L.CHM 28 mm NAB.KONL.28P.CHM 28 mm Spojovacia lišta na pracovnú dosku, H=28 Objednávkový kód Hrúbka dosky NAB.SPL CHM 28 mm Rohová lišta na PD, 90, H=28 Objednávkový kód Hrúbka dosky NAB.SPL CHM 28 mm Koncová lišta na pracovnú dosku, H=28 Objednávkový kód Hrúbka dosky NAB.KLPD-K1-28-L 28 mm NAB.KLPD-K1-28-P 28 mm Spojovacia lišta na pracovnú dosku, H=28 Objednávkový kód Hrúbka dosky NAB.SLPD.A28.S60 28 mm Rohová lišta na PD, 90, H=28 Objednávkový kód Hrúbka dosky NAB.SLPD-R mm 26 Materiál profilov je hliník s povrchovou úpravou elox.
