1 Keď vám slnko svieti do očí... Technická dokumentácia ok proti hmyzu A. B. C. D. E. F. Sieťky okenné pevné, typ SOZ A Sieťky okenné pevné, typy SOF, SOO Sieťky dverové otváravé, typ SDO Sieťky dverové otváravé, typ SDO S Sieťky dverové otváravé, typ SDO S - horizontálne rezy Sieťky dverové posuvné, typ SDPo Sieťky dverové posuvné, typ SDPo - horizontálne rezy Sieťky okenné a dverové rolovacie, typy SOR, SDR J, SDR D Farebné úpravy - RAL,RENOLIT A-1 A-2 B-1 C-1 C-2 D-1 D-2 E-1 F-1 16 PLAST-EX, TD_insekt, posledná úprava:

2 Sieťky proti hmyzu okenné pevné, typ SOZ A Sieťka okenná, typ SOZ A - na hliníkové okná - horizontálny rez rozmer rámu 25 rozmer rámu = rozmer pre výrobu Sieťka okenná, typ SOZ A - umiestnená pod roletou - horizontálny rez vodiaca lišta rolety 2 max. rozmer rámu: 1800 x 10 mm; max. plocha: 2 m Sieťka okenná, typ SOZ A - vertikálny rez horný rám okna Z úchytky nie sú umiestnené na bokoch, ale hore a dole dolný rám okna A-1

3 Sieťky proti hmyzu okenné pevné, typy SOF, SOO Sieťka okenná, typ SOF - s falcom rozmer rámu bez falcov = rozmer pre výrobu max. rozmer rámu: 1800 x 10 mm; max. plocha: 2 m Sieťka okenná, typ SOFp - s predĺženým falcom: mm Úchytka na profil PSF Rozmery úchytiek 1/ mm 2/ 17 mm 3/ 18 mm 4/ mm 9 33 Hrúbka materiálu :1 mm Sieťovina: šedá Obrtlíky: biele alebo hnedé Hliníkové komponenty: extrudované, s integrovanými rohovými profilmy Základné farby: biela, hnedá, striekaný zlatý dub (RAL) Sieťka okenná, typ SOO - odskoková rozmer rámu 24 obrtlík rozmer rámu = rozmer pre výrobu 2 max. rozmer rámu: 1800 x 10 mm; max. plocha: 2 m A-2

4 Sieťky proti hmyzu dverové otváravé, typ SDO Sieťka dverová otváravá, typ SDO Príslušenstvo: Samozatvárací pánt Magnet samozatvárací pánt Možnosť umiestnenia prídavného kefkového tesnenia v profiloch 70 magnet profil krídla proti hmyzu stredová priečka dolná priečka Typ dverí ( ľavé, pravé) sa posudzuje z interiéru pri otváraní dverí do exteriéru, t.j. pri pohľade zvnútra sú pánty vľavo (dvere ľavé), resp. vpravo (dvere pravé). samozatvárací pánt magnet 30 rozmer krídla rozmer krídla bez pántov a magnetov = rozmer pre výrobu max. výška krídla: 2600 mm max. šírka krídla: 10 mm max. plocha: 3,0 m 2 B-1

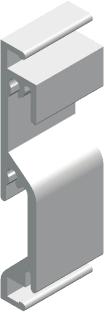

5 Sieťky proti hmyzu dverové otváravé, typ SDO S Sieťka dverová otváravá, typ SDO S SDO S PS (priečka stredná) SDO S PD (priečka dolná) 33,4 66,5 SDO S R (rámový profil) SDO S (rám krídla) 40,2 31,9 19,5 16,8 max. výška krídla: 2500 mm max. šírka krídla: 00 mm 2 max. plocha krídla: 3,0 m Možnosti kotvenia dverových sietí typu SDO S - vertikálny rez presah záverečnej lišty rolety: cca. 2 cm 4-stranný rám 3-stranný rám bez rámu riešenie pre rolety Typ dverí ( ľavé, pravé) sa posudzuje z interiéru pri otváraní dverí do exteriéru, t.j. pri pohľade zvnútra sú pánty vľavo (dvere ľavé), resp. vpravo (dvere pravé). C-1

6 Sieťky proti hmyzu dverové otváravé, typ SDO S Sieťka dverová otváravá, typ SDO S - horizontálne rezy 24 rozmer rámu = Sieťka dverová otváravá, typ SDO S - riešenie pre rolety s vodiacou lištou A Sieťka dverová otváravá, typ SDO S - dvojitá rozmer rámu = prídavný L-profil Pánt na SDO S - plochý, rámové prevedenie C-2

7 Sieťky proti hmyzu dverové otváravé, typ SDO S Sieťka dverová otváravá, typ SDO S - bez rámu rozmer krídla bez pántu = Pánt na SDO S - oblý, bezrámové prevedenie C-3

8 Sieťky proti hmyzu dverové posuvné, typ SDPo Sieťka dverová posuvná, typ SDPo PO Z profil tvaru Z PO U profil tvaru Z ,5 PO F profil krídla PO R rámový profil 17 34,5 26, ,5 24,5 13 max. výška krídla: 2500 mm max. šírka krídla: 00 mm 2 max. plocha krídla: 3,0 m Možnosti kotvenia posuvných dverových sietí typu SDPo rozmer krídla 16 rozmer krídla rozmer krídla rozmer krídla o max Profil Z-Z Profil Z-U Profil U-U Profil R-R D-1

9 Sieťky proti hmyzu dverové posuvné, typ SDPo Sieťka dverová posuvná, typ SDPo - horizontálne rezy doraz Dĺžku koľajníc treba uviesť samostatne! doraz Dĺžku koľajníc treba uviesť samostatne! Pri inom prekrytí krídiel ako + mm je nutné túto požiadavku uviesť v objednávke. Dĺžku koľajníc treba uviesť samostatne! D-2

10 Sieťky proti hmyzu okenné a dverové rolovacie, typy SOR, SDR J, SDR D Sieťka okenná rolovacia, typ SOR B (vnútorná výška okna) A (vnútorná šírka okna) A = vnútorná šírka okna B = vnútorná výška okna Určenie rozmerov rámu RS: Šírka: A + 65 mm Výška: B + 60 mm Maximálna šírka: 00 mm Maximálna výška: 00 mm 22 Sieťka dverová rolovacia jednoduchá, typ SDR J A (vnútorná šírka dverí) 45 B (vnútorná výška dverí) A = vnútorná šírka dverí B = vnútorná výška dverí Určenie rozmerov rámu RDS J: Šírka: A + 60 mm Výška: B + 65 mm Maximálna šírka: 10 mm Maximálna výška: 2300 mm Sieťka dverová rolovacia dvojitá, typ SDR D A (vnútorná šírka dverí) B (vnútorná výška dverí) A = vnútorná šírka dverí B = vnútorná výška dverí Určenie rozmerov rámu RDS O: Šírka: A + 90 mm Výška: B + 65 mm Maximálna šírka: 2400 mm Maximálna výška: 2300 mm E-1

11 Farebné úpravy - RAL,RENOLIT Štandardné farby Všetky profily (s 2 týždňovou dodacou dobou zo skladových zásob) v odtieňoch RAL 9003 (Biela),RAL 8019 (Hnedá) Príplatkové farby Všetky profily (s 3 týždňovou dodacou dobou) s povrchovou úpravou RAL,RENOLIT Vzorkovník farieb RAL Vzorkovník renolitu F-1
