Jednotka TubeLine LED Optimalizované pohodlí s lineárním řešením LED

Transkript

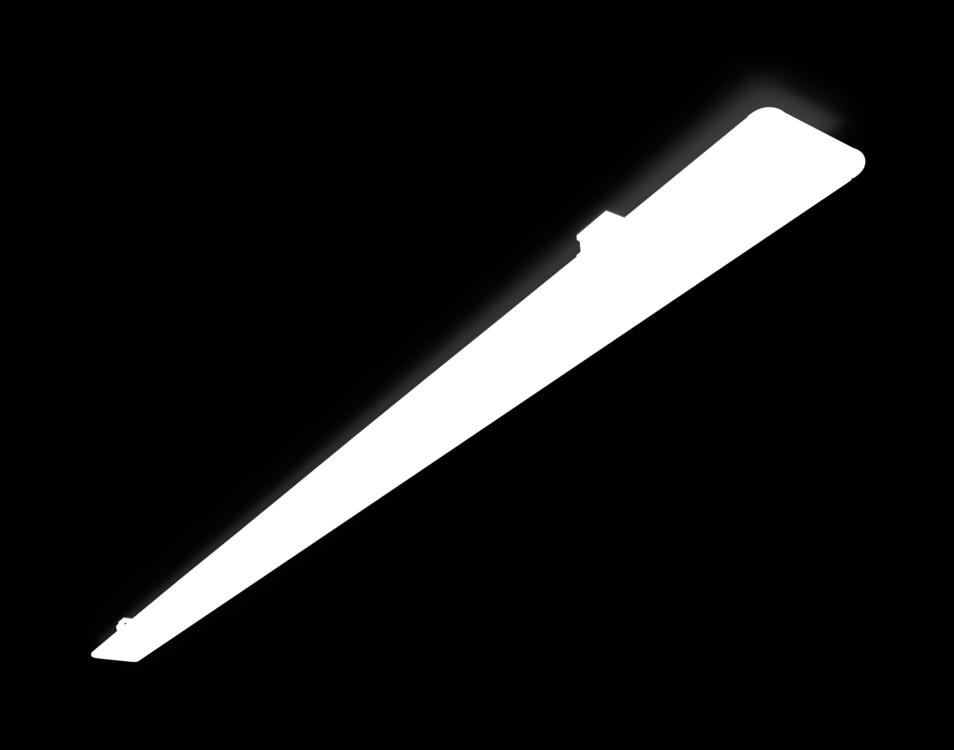

1 Lighting Jednotka TubeLine LED Optimalizované pohodlí s lineárním řešením LED TubeLine Zákazníci vyžadující vysoký vizuální komfort tradičně preferovali zářivkové lineární osvětlení. Díky vynikající rovnoměrnosti osvětlení na silnicích a stěnách, dokonalé vizuální orientaci a dobrému rozlišování barev nabízí lineární osvětlení řidičům vyšší kvalitu osvětlení, bezpečnost a redundanci systému ve srovnání s bodovým osvětlením.se svítidly TubeLine je možné dosáhnout stejné kvality osvětlení a zároveň využívat výhod technologie LED. TubeLine je špičkové LED svítidlo pro tunely, které nabízí všechny výhody lineárního osvětlení. Díky nejnovější technologii LED, optimalizovaným rozměrům a atraktivní ceně nebylo lineární osvětlení nikdy dostupnější v rámci omezených rozpočtů. Výhody Optimální dopravní tok díky zvýšenému vizuálnímu komfortu a bezpečnosti ve srovnání s bodovým osvětlením Rychlá návratnost investice Flexibilní řešení se snadnou instalací Vlastnosti Robustná hliníková konstrukce odolná proti korozi Standardní délka 2 m Hladký design, snadno omyvatelné Vzdálený předřadník navržený pro prevenci uzavírek jízdních pruhů Světelné výkony až lm Flexibilní montáž a připojení Kompatibilní s ovládacími prvky Philips Lighting

2 Aplikace Dopravní tunely Podchody Specifikace Typ B360 Materiál Tělo: protlačovaný hliník s litými záslepkami a skleněným krytem Světelný zdroj Vestavěný LED modul Profily z protlačovaného hliníku: AlMg Si 0,5 eloxováno 25 um Výkon W (výkon systému 21/44/72/82/108W) Záslepky: hliník litý pod tlakem,lm-6 práškový lak 65 um Světelný tok 3000 až 14400lm (3000/6000/10000/11400/14400lm) Skleněný kryt: tepelně tvrzené sklo 5 mm Měrný výkon svítidla > 120lm/W (129/124/126/125/120lm/W) Barva Protlačovaný hliník: přirozená Náhradní teplota NW (4000K) Lité hliníkové záslepky chromatičnosti Volitelně CW (5700K) Připojení Volné vodiče s připevněnou zástrčkou Index barevného podání Minimální 70 Údržba NELZE otevřít na místě Jmenovitý světelný tok při L95 Montáž Možná montáž pomocí různých konzol: standardní, stropní a střední životnosti* konzoly pro kabelové nosiče h K dispozici propojovací řešení: propojovací profily a kabelové/ Účinnost při okolní teplotě +25 C připojovací řešení. Tq Bez integrovaného předřadníku, pro napájení LED jednotky je nutné Rozsah provozní teploty 30 až +45 C připojit samostatnou jednotku předřadníku. Předřadník Volitelné příslušenství Samostatný (LED modul bez vlastního předřadníku) Délka volných vodičů Typ kabelu volných vodičů Provozní teplota: -30 až +40 C Doporučená montážní výška: > 4 m Montážní orientace: horizontálně podélně v tunelu Prodrátování Kovová kabelová průchodka Typ konektoru Kabelová průchodka Příslušenství M12 Montážní konzoly: standardní, stropní a pro kabelové nosiče Propojovací profily (o délce 2/4/6 m) a kabelové/připojovací řešení. Optika DTS, DTS-NB, DTS-WB, DTA, DTA-NB, DTA-WB Speciální jednotky předřadníků pro místní napájení svítidel Optický prvek Čočky TubeLine a jednotky pro vzdálené napájení. Optický kryt Ploché sklo Poznámky Veškeré příslušenství je třeba objednat samostatně. Versions Svítidlo pro osvětlení tunelů TubeLine B360 2

3 Detaily o výrobku TubeLine_B360-DP01.tif TubeLine_B360-DP02.tif TubeLine_B360-DP03.tif TubeLine_B360-DP04.tif TubeLine_B360-DP05.tif TubeLine_B360-DP06.tif TubeLine_B360-DP07.tif TubeLine_B360-DP08.tif 3

4 Detaily o výrobku TubeLine_B360_Z360-DP09.tif Příslušenství TubeLine Acc. Ordercode

5 Approval and Application Kód ochrany proti mechanickým nárazům IK08 Ochrana proti rázům (běžný/rozdílový - kv režim) Controls and Dimming Stmívatelné General Information Divergence světelného paprsku svítidla 150 Značka CE CE mark Barva světelného zdroje utrální bílá Typ optického krytu/čoček FG Včetně předřadníku Značka ENEC ENEC mark Značka hořlavosti NO Předřadník - Materiál průchodky Cable gland plastic Vyměnitelnost světelného zdroje Počet předřadníkových jednotek - Typ optiky Distribution tunnel symmetrical Kód produktové řady B360 Značka UL Operating and Electrical Order Code Full Product Name Proud předřadníku B360 LED30/NW DTS CFW C250WM 310 ma B360 LED60/NW DTS CFW C250WM 289 ma B360 LED115/NW DTS CFW C250WM 550 ma B360 LED159/NW DTS CFW C250WM 700 ma B360 LED30/NW II DTS CFW C250WM 310 ma B360 LED60/NW II DTS CFW C250WM 289 ma B360 LED115/NW II DTS CFW C250WM 550 ma B360 LED159/NW II DTS CFW C250WM 700 ma Initial Performance (IEC Compliant) Počáteční korelační teplota chromatičnosti Počáteční index barevného podání 4000 K 80 Light Technical Standardní úhel sklonu při montáži s bočním vstupem Standardní úhel sklonu v případě montáže na vršek sloupku Poměr výkonu světelného toku směrem vzhůru Mechanical and Housing Barva ALU General Information Order Code Full Product Name Kód řady zdroje Počet světelných zdrojů B360 LED30/NW DTS CFW C250WM LED B360 LED60/NW DTS CFW C250WM LED B360 LED115/NW DTS CFW C250WM LED B360 LED159/NW DTS CFW C250WM LED B360 LED30/NW II DTS CFW C250WM LED30 24 Order Code Full Product Name B360 LED60/NW II DTS CFW C250WM B360 LED115/NW II DTS CFW C250WM B360 LED159/NW II DTS CFW C250WM Kód řady zdroje Počet světelných zdrojů LED60 48 LED LED Initial Performance (IEC Compliant) 5

6 Order Code Full Product Name Počáteční světelný tok B360 LED30/NW DTS CFW C250WM 2700 lm B360 LED60/NW DTS CFW C250WM 5400 lm B360 LED115/NW DTS CFW C250WM lm B360 LED159/NW DTS CFW C250WM lm Order Code Full Product Name Počáteční světelný tok B360 LED30/NW II DTS CFW C250WM 2700 lm B360 LED60/NW II DTS CFW C250WM 5400 lm B360 LED115/NW II DTS CFW C250WM lm B360 LED159/NW II DTS CFW C250WM lm 2018 Philips Lighting Holding B.V. Všechna práva vyhrazena. Změna specifikací bez upozornění. Ochranné známky jsou vlastnictvím Philips Lighting Holding B.V. nebo jejich příslušných majitelů , Říjen 10 -
