1 Lighting Zaručený výkon připravený na budoucnost Maxos fusion Maxos Fusion je přizpůsobitelný propojovací LED systém, který nabízí vynikající kvalitu světla při více než polovičním snížení nákladů na energii v porovnání se zářivkami. Pro použití v obchodech lze do základní přípojnice integrovat řadu lineárních panelů, nelineárních modulů a celé portfolio bodových světelných zdrojů, které vašemu zboží umožní vyniknout a zazářit. Pro průmyslové použití je cílem omezit náklady na montáž a údržbu použitím menšího množství lineárních panelů. Díky elektrickému zapojení až 13 vodičů, možnosti nastavení polohy svítidel podle potřeby a integraci jiných služeb a hardwaru třetích stran vám tento systém umožní ušetřit stropní prostor. Lze ho také snadno přenastavit, aby odpovídal budoucím změnám rozložení prostoru. Infrastruktura umožňuje integraci senzorů pro sběr dat, což poskytuje příležitost využít získané podrobné informace pro podporu vašeho podnikání. Výhody Svobodné nastavení polohy vám umožňuje namířit světlo tam, kde je potřeba Řada svítidel navržená pro vytvoření požadované atmosféry, velké množství vyzařovacích charakteristik pro různá použití Pomocí až 13vodičové přípojnice lze integrovat nouzové osvětlení a hardware třetích stran, což šetří stropní prostor Vlastnosti Přípojnicový systém uvnitř s až 13 vodiči Vysoce rovnoměrné vyzařování světla bez artefaktů Snadné připojení lineárních, nelineárních a bodových svítidel Osm optik včetně (dvojitého) asymetrického vyzařování a mléčného krytu Volitelné krytí IP54, bez silikonu Kompatibilní se systémy StoreWise, GreenWarehouse a Indoor Positioning

2 Aplikace Obchody (s potravinami) Průmyslové haly/prostory Sklady / distribuční centra Specifikace Typ LL512X (krátký lineární panel, 1,15 m, verze IP20) Řada XT: závadovost 10% (dlouhý lineární panel, 2,3 m, verze IP20) ovládacího předřadníku LL512T (lišta 1,15 m, verze IP20) při střední životnosti LL523T (lišta 2,30 m, verze IP20) 50000h LL546T (lišta 4,60 m, verze IP20) Účinnost při okolní teplotě +25 C 7W = 7W přípojnice uvnitř lišty Tq 13W = 13W přípojnice uvnitř lišty Rozsah provozní teploty 20 až +35 C LL6..X = IP54 lineární panel LL6..T = IP54 lineární lišta Regulace Nouzové osvětlení DALI EL1, EL3; možnost zpětné vazby DALI Světelný zdroj Vyměnitelný LED modul PSED pro centrální nouzový provoz (lineární LED panel) Výkon Různý vzávislosti na délce lineárního panelu a světelném toku (21, 35, 41, 45, 70, 90W) Volitelné příslušenství Materiál Zabudovaný (LED modul svlastním předřadníkem) Předřadník Philips Xitanium Lišta: plech Vyzařovací úhel NB / MB / WB / DA25N / DA25W / DA35W / DA45 / mléčný kryt Lineární panel: plech Světelný tok 3100, 5000, 6150lm (verze LL512X) Barva (RAL9003), BK (RAL9004), SI (RAL9006), pololesklá úprava 6200, 10000, lm (verze ) Optický kryt Polykarbonát Náhradní teplota 3000, 4000, 5000, 6500K Připojení Přípojnicový systém saž 13 vodiči, panelový adaptér pro připojení k chromatičnosti liště Index barevného podání >80 Prodrátování pomocí přípojnicového systému uvnitř lišty ; 2,5 mm² Jmenovitý světelný tok při L80 Příslušenství Pro zavěšení / profil / přisazenou montáž, nastavitelná řetězová střední životnosti* 50000h konzola, kabelový kanál, pružinový nástavec pro vedení kabelu, Závadovost ovládacího 5% venkovní propojka pro spojení lišt, sada napaječe pro začátek řady, předřadníku při střední sada napaječe pro středový vstup, záslepky (možnost seříznutí). životnosti 50000h Poznámky Portfolio kompatibilních bodových svítidel: GreenSpace Accent Řada XT: jmenovitý L70 Projector, StyliD, EcoStyle světelný tok při střední Kompatibilní snelineárním panelem: StoreSet životnosti* 50000h Versions Panel Maxos Fusion Panel Maxos Fusion Panel Maxos Fusion Panel Maxos Fusion 2

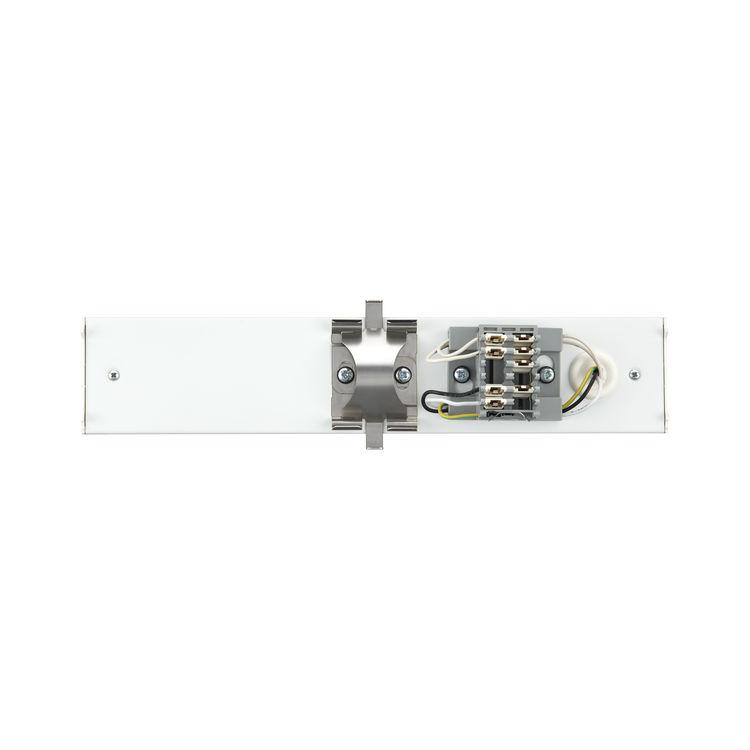

3 Versions Panel FlexFusion IP54 Panel FlexFusion IP54 Detaily o výrobku DP01.tif DP02.tif DP03.tif DP04.tif DP01.tif Maxos_Fusion_Acc-LL500E_ACW- Maxos_Fusion_Acc-LL500E_ACW- Maxos_Fusion_Acc-LL500E_ACW- Maxos_Fusion_Acc-LL500E_ACW- Maxos_Fusion_Trunk-LL512T_- Maxos_Fusion_Trunk-LL512T_- DP03.tif 3

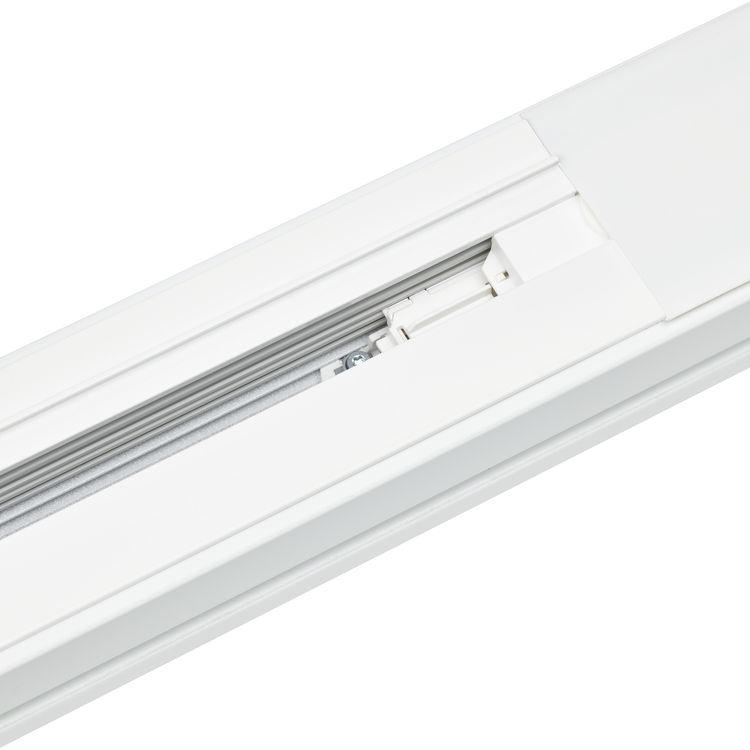

4 Detaily o výrobku DP06.tif DP08.tif DP10.tif DP11.tif DP12.tif DP02.tif LL512X_PCO_-DP.tif Maxos_Fusion_Trunk-LL512T_- Maxos_Fusion_Trunk-LL512T_- Maxos_Fusion_Trunk-LL512T_- Maxos_Fusion_Trunk-LL512T_- Maxos_Fusion_Trunk-LL512T_- Maxos_Fusion_Trunk-LL512T_- Maxos_Fusion_Panel- Maxos_Fusion_Panel- LL512X_PCO_-DP03.tif 4

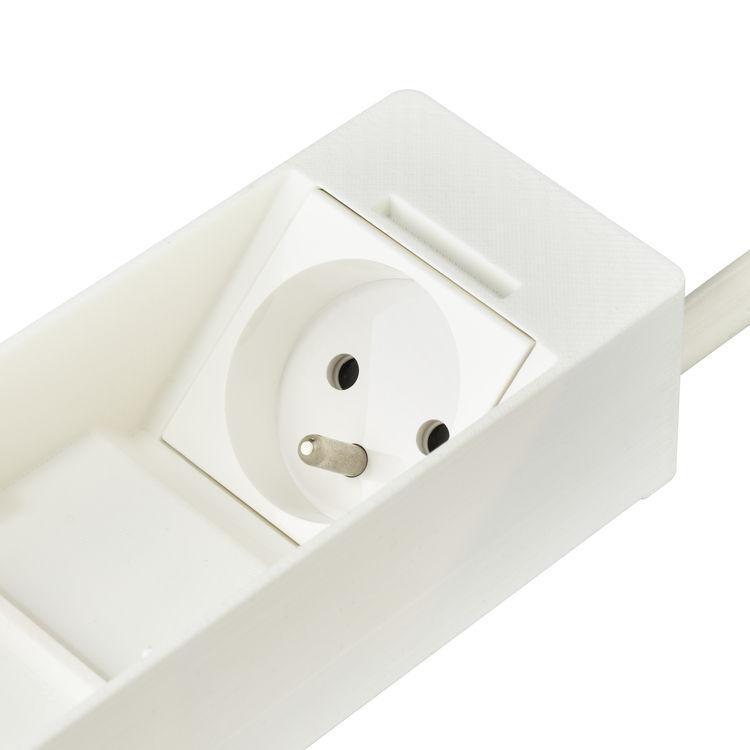

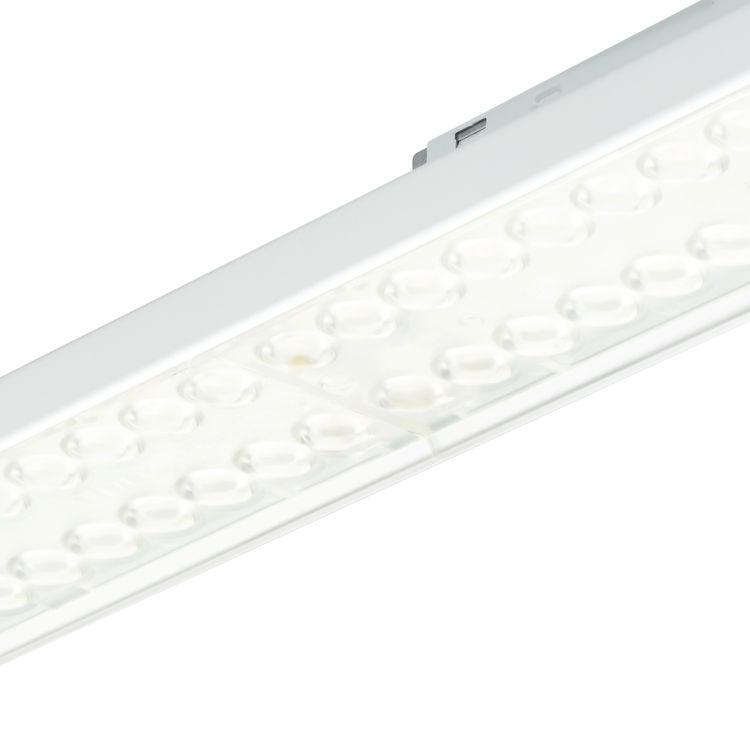

5 Detaily o výrobku DP01.tif DP06.tif DP07.tif LL512X_WB_-DP02.tif LL512X_WB_-DP03.tif LL612_LL623X-1DPP.tif Maxos_Fusion_Panel-LL512X_- Maxos_Fusion_Panel-LL512X_- Maxos_Fusion_Panel-LL512X_- Maxos_Fusion_Panel- Maxos_Fusion_Panel- Maxos_Fusion_Panel- Maxos_Fusion_Panel- LL612_LL623X-2DPP.tif Maxos_Fusion_Panel-LL612X-DPP.tif 5

6 Detaily o výrobku Maxos_Fusion_Panel-LL623X-DPP.tif _3C-1DPP.TIF _3C-2DPP.TIF _3C-3DPP.TIF _3C-4DPP.TIF _3C-5DPP.TIF _3C-6DPP.TIF _MOD-1DPP.TIF 6

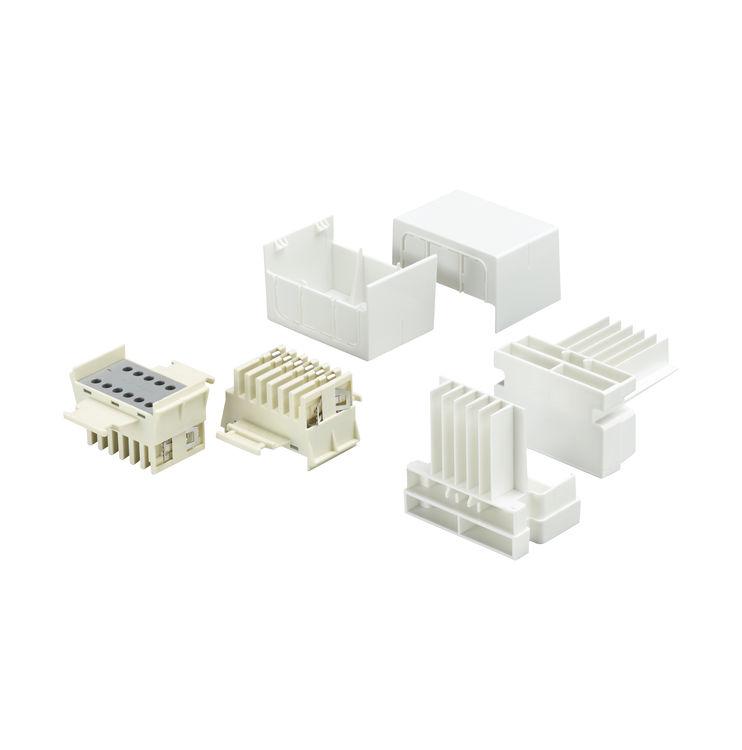

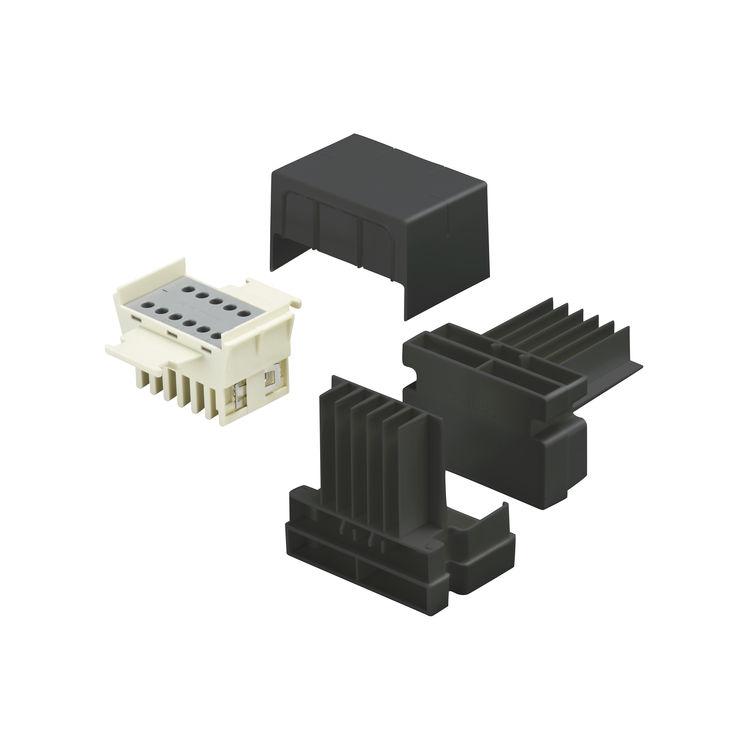

7 Detaily o výrobku _MOD-2DPP.TIF _MOD-3DPP.TIF Příslušenství Ordercode , Ordercode Ordercode Ordercode Ordercode Ordercode

8 Příslušenství Ordercode Ordercode Ordercode Ordercode Ordercode Ordercode Ordercode , , , , Ordercode

9 Příslušenství LL512Z Ordercode Ordercode , , Ordercode Ordercode , , Maxos fusion Electrical Maxos fusion Electrical Ordercode Ordercode Maxos fusion Rail Maxos fusion Rail Ordercode , , , , , , , , , , , , , , Ordercode , , , , ,

10 Příslušenství Maxos fusion Acc. Maxos fusion Acc. Ordercode Ordercode Application Conditions Rozsah okolní teploty -20 až +35 C Maximální úroveň stmívání 1% Vhodné pro náhodné spínání Nerelevantní Approval and Application Kód ochrany proti mechanickým nárazům IK02 Controls and Dimming Stmívatelné Ano Operating and Electrical Vstupní napětí V General Information Vyzařovací úhel světelného zdroje 120 Značka CE CE mark Třída ochrany IEC Bezpečnostní třída I Včetně předřadníku Ano Značka ENEC ENEC mark Značka hořlavosti F Test žhavým drátem Teplota 850 C, doba 30 s Vyměnitelnost světelného zdroje Ne Počet předřadníkových jednotek 1 unit Initial Performance (IEC Compliant) index barevného podání >80 Tolerance světelného toku +/-7% Approval and Application Order Code Full Product Name IP kód LL512X LED31S/840 PSD PCO 7 IP LL512X LED50S/840 PSD PCO 7 IP LL512X PSD PCO 7 IP LED62S/840 PSD PCO 7 IP PSD PCO 7 IP PSD PCO 7 IP LL512X LED31S/840 IP LL512X LED50S/840 IP LL512X IP LL512X LED31S/840 IP LL512X LED50S/840 IP LL512X IP LL512X PSD NB 7 IP LL512X LED31S/840 PSD DA35W 7 IP LL512X LED50S/840 PSD DA35W 7 IP LL512X PSD DA35W 7 IP LL512X LED31S/840 PSD DA25W 7 IP LL512X LED50S/840 PSD DA25W 7 IP LL512X PSD DA25W 7 IP LL512X LED31S/840 PSD DA25N 7 IP LL512X LED50S/840 PSD DA25N 7 IP LL512X PSD DA25N 7 IP LL512X PSD A20 7 IP LL512X LED50S/835 IP LL512X PSD XNB 7 XT IP LED62S/840 IP IP IP LED62S/840 IP IP IP LED62S/840 PSD NB 7 IP PSD NB 7 IP PSD NB 7 IP LED62S/840 PSD DA35W 7 IP PSD DA35W 7 IP PSD DA35W 7 IP20 10

11 Order Code Full Product Name IP kód LED62S/840 PSD DA25W 7 IP PSD DA25W 7 IP PSD DA25W 7 IP LED62S/840 PSD DA25N 7 IP PSD DA25N 7 IP PSD DA25N 7 IP PSD A20 7 IP PSD A20 7 IP LED100S/835 IP PSD XNB 7 XT IP PSD XNB 7 XT IP LED160S/840 IP LED160S/840 PSD NB 7 IP LED160S/840 PSD XNB 7 IP LED160S/830 IP LED160S/830 PSD NB 7 IP LED160S/830 PSD XNB 7 IP LL512X LED31S/840 PSD WB 7 BK IP LL512X LED50S/840 PSD WB 7 BK IP PSD WB 7 BK IP LL612X IP LL612X IP LL612X PSD NB 7 IP LL623X IP LL623X IP LL623X PSD NB 7 IP54 General Information Počet Kód Počet Kód Kód řady světelných produktové Kód řady světelných produktové Order Code Full Product Name zdroje zdrojů Typ optiky řady Order Code Full Product Name zdroje zdrojů Typ optiky řady LL512X LED31S/ S LL512X LL512X LED50S/ MB LL512X PSD PCO LL512X LED50S/ S LL512X LL512X - - MB LL512X PSD PCO LL512X - - S LL512X LL512X - - NB LL512X PSD PCO 7 PSD NB LED62S/ S LL512X LED31S/ DA35-WB LL512X PSD PCO 7 PSD DA35W S LL512X LED50S/ DA35-WB LL512X PSD PCO 7 PSD DA35W S LL512X - - DA35-WB LL512X PSD PCO 7 PSD DA35W LL512X LED31S/ WB LL512X LL512X LED31S/840 LL512X PSD DA25W LL512X LED50S/ WB LL512X optic wide LL512X - - WB LL512X LL512X LED50S/840 LL512X PSD DA25W LL512X LED31S/ MB LL512X optic wide 11

12 Počet Kód Počet Kód Kód řady světelných produktové Kód řady světelných produktové Order Code Full Product Name zdroje zdrojů Typ optiky řady Order Code Full Product Name zdroje zdrojů Typ optiky řady LL512X LL512X PSD DA25W 7 PSD DA25W 7 optic wide optic wide LL512X LED31S/840 LED31S 1 Double LL512X PSD DA25N 7 PSD DA25W 7 optic narrow optic wide LL512X LED50S/840 LL512X LED62S/840 PSD DA25N 7 PSD DA25N 7 optic narrow optic narrow LL512X LL512X PSD DA25N 7 PSD DA25N 7 optic narrow optic narrow LL512X - - A LL512X PSD A20 7 PSD DA25N LL512X LED50S/ WB LL512X optic narrow LL512X - - Velmi úzký LL512X A PSD XNB 7 XT paprsek PSD A LED62S/ WB A PSD A WB LED100S/ WB WB Velmi úzký PSD XNB 7 XT paprsek LED62S/ MB Velmi úzký PSD XNB 7 XT paprsek MB LED160S/ MB MB LED160S/ NB PSD NB LED62S/ NB LED160S/ Velmi úzký PSD NB 7 PSD XNB 7 paprsek NB LED160S/ MB PSD NB NB LED160S/ NB PSD NB 7 PSD NB LED62S/ DA35-WB LED160S/ Velmi úzký PSD DA35W 7 PSD XNB 7 paprsek DA35-WB LL512X LED31S/ WB LL512X PSD DA35W 7 PSD WB 7 BK DA35-WB LL512X LED50S/ WB LL512X PSD DA35W 7 PSD WB 7 BK LED62S/ WB PSD DA25W 7 PSD WB 7 BK optic wide LL612X - - WB LL612X 12

13 Počet Kód Počet Kód Kód řady světelných produktové Kód řady světelných produktové Order Code Full Product Name zdroje zdrojů Typ optiky řady Order Code Full Product Name zdroje zdrojů Typ optiky řady LL612X - - MB LL612X LL623X - - MB LL623X LL612X - - NB LL612X LL623X - - NB LL623X PSD NB 7 PSD NB LL623X - - WB LL623X Initial Performance (IEC Compliant) (1/2) korelační korelační Order Full Product Původní teplota účinnost světelný Order Full Product Původní teplota účinnost světelný Code Name chromatičnost chromatičnosti svítidla LED tok Code Name chromatičnost chromatičnosti svítidla LED tok LL512X 4000 K 128 lm/w 2700 lm LL512X LED31S/840 PSD PCO 7 PSD NB LL512X 4000 K 119 lm/w 4300 lm LL512X 4000 K 147 lm/w 3100 lm LED50S/840 LED31S/840 PSD PCO 7 PSD DA35W LL512X 4000 K 117 lm/w 5300 lm LL512X 4000 K 138 lm/w 5000 lm PSD PCO 7 LED50S/ K 129 lm/w 5300 lm PSD DA35W 7 LED62S/840 PSD PCO LL512X K 121 lm/w 8600 lm PSD DA35W 7 PSD PCO K 119 lm/w lm LL512X 4000 K 147 lm/w 3100 lm LED31S/840 PSD PCO 7 PSD DA25W LL512X 4000 K 147 lm/w 3100 lm LED31S/ LL512X 4000 K 138 lm/w 5000 lm LED50S/ LL512X 4000 K 138 lm/w 5000 lm PSD DA25W 7 LED50S/ LL512X LL512X PSD DA25W LL512X 4000 K 147 lm/w 3100 lm LL512X 4000 K 147 lm/w 3100 lm LED31S/840 LED31S/840 PSD DA25N LL512X 4000 K 138 lm/w 5000 lm LED50S/ LL512X 4000 K 138 lm/w 5000 lm LED50S/ LL512X PSD DA25N LL512X 13

14 korelační korelační Order Full Product Původní teplota účinnost světelný Order Full Product Původní teplota účinnost světelný Code Name chromatičnost chromatičnosti svítidla LED tok Code Name chromatičnost chromatičnosti svítidla LED tok PSD DA25N 7 PSD DA35W LL512X K 151 lm/w 6200 lm LED62S/840 PSD A20 7 PSD DA25W LL512X 3500 K 139 lm/w 5000 lm LED50S/ K 140 lm/w lm LL512X 4000 K 137 lm/w 6100 lm PSD DA25W 7 PSD XNB XT K 151 lm/w 6200 lm PSD DA25W 7 LED62S/ K 151 lm/w 6200 lm K 140 lm/w lm LED62S/840 PSD DA25N K 140 lm/w lm PSD DA25N K 151 lm/w 6200 lm LED62S/ K 140 lm/w lm PSD DA25N K 140 lm/w lm PSD A K 151 lm/w 6200 lm LED62S/840 PSD A20 7 PSD NB K 141 lm/w lm K 140 lm/w lm LED100S/835 PSD NB K 141 lm/w lm PSD XNB 7 PSD NB 7 XT K 151 lm/w 6200 lm LED62S/840 PSD DA35W 7 PSD XNB 7 XT K 140 lm/w lm K 128 lm/w lm LED160S/840 PSD DA35W K 128 lm/w lm LED160S/840 PSD NB 7 14

15 korelační korelační Order Full Product Původní teplota účinnost světelný Order Full Product Původní teplota účinnost světelný Code Name chromatičnost chromatičnosti svítidla LED tok Code Name chromatičnost chromatičnosti svítidla LED tok K 128 lm/w lm LL612X LED160S/840 PSD XNB (0.4314,0.4000) 3000 K 128 lm/w lm LL612X LED160S/830 SDCM (0.4314,0.4000) 3000 K 128 lm/w lm LL612X LED160S/830 SDCM PSD NB 7 PSD NB (0.4314,0.4000) 3000 K 128 lm/w lm LL623X LED160S/830 SDCM PSD XNB LL512X 4000 K 147 lm/w 3100 lm LL623X LED31S/840 PSD WB 7 BK LL512X 4000 K 138 lm/w 5000 lm LL623X LED50S/840 PSD WB 7 BK PSD NB K 140 lm/w lm PSD WB 7 BK Initial Performance (IEC Compliant) (2/2) Order Code Full Product Name příkon LL512X LED31S/840 PSD PCO 7 21 W LL512X LED50S/840 PSD PCO 7 36 W LL512X PSD PCO 7 45 W LED62S/840 PSD PCO 7 41 W PSD PCO 7 71 W PSD PCO 7 89 W LL512X LED31S/ W LL512X LED50S/ W LL512X 45 W LL512X LED31S/ W LL512X LED50S/ W LL512X 45 W LL512X PSD NB 7 45 W LL512X LED31S/840 PSD DA35W 7 21 W LL512X LED50S/840 PSD DA35W 7 36 W LL512X PSD DA35W 7 45 W LL512X LED31S/840 PSD DA25W 7 21 W LL512X LED50S/840 PSD DA25W 7 36 W LL512X PSD DA25W 7 45 W LL512X LED31S/840 PSD DA25N 7 21 W LL512X LED50S/840 PSD DA25N 7 36 W LL512X PSD DA25N 7 45 W LL512X PSD A W LL512X LED50S/ W Order Code Full Product Name příkon LL512X PSD XNB 7 XT 45 W LED62S/ W W W LED62S/ W W W LED62S/840 PSD NB 7 41 W PSD NB 7 71 W PSD NB 7 89 W LED62S/840 PSD DA35W 7 41 W PSD DA35W 7 71 W PSD DA35W 7 89 W LED62S/840 PSD DA25W 7 41 W PSD DA25W 7 71 W PSD DA25W 7 89 W LED62S/840 PSD DA25N 7 41 W PSD DA25N 7 71 W PSD DA25N 7 89 W PSD A W PSD A W LED100S/ W PSD XNB 7 XT 71 W PSD XNB 7 XT 89 W 15
