1 Možnosť predĺženia záruky so servisnou zmluvou na Akciové zostavy tepelných čerpadiel Vykurovacie systémy pozostávajúce z tepelného čerpadla v kombinácii so zásobníkovým ohrievačom TÚV a ďalším inštalačným príslušenstvom Vitocal: využite našu špičkovú technológiu tepelných čerpadiel pre vaše úspory Výhody na prvý pohľad: 5 rokov! jednoduchá inštalácia, vysoké výstupné teploty 60 resp. 65 C, vysoké výkonové číslo šetrí prevádzkové náklady, moderné a ekologické vykurovanie, nízka hladina hluku. Platí od 1. apríla 2012

2

3 Úvod/obsah 2/3 Úsporným a zodpovedným zaobchádzaním s fosílnymi zdrojmi energie ale najmä použitím inovatívnej vykurovacej techniky môže každý majiteľ domu prispieť k ochrane životného prostredia. Investícia do modernej vykurovacej techniky šetrí od začiatku: Pri porovnaní so starým vykurovacím systémom je možné výrazné zníženie spotreby. Najvyšší potenciál v úspore energie predstavuje výrazné zvýšenie energetickej efektivity doplnené využívaním obnoviteľných zdrojov energií. Spoločnosť Viessmann ponúka kompletný program moderných vykurovacích systémov, ktorý udáva smer v oblasti efektivity. Špičkové technológie Viessmann chránia cenné zdroje a tak účinne prispievajú k ochrane životného prostredia. Moderné vykurovacie systémy využívajú stále viac obnoviteľných zdrojov energie. Aj tepelné čerpadlá patria medzi zdroje tepla využívajúce obnoviteľné zdroje a to teplo z okolia. Tak významne prispievajú k zvyšovaniu efektívnosti vykurovacích systémov využívajúcich elektrickú energiu na vykurovanie a tým aj k znižovaniu škodlivých emisií. To všetko pri maximálnom komforte na aký sú zvyknutý užívatelia plynových alebo elektrických kotlov. Tepelné čerpadlá boli doplnené osvedčeným systémovým príslušenstvom, či už na primárnej alebo na sekundárnej strane, aby sa dosiahla maximálna efektivita celého systému. Pre narastajúci záujem o tieto moderné vykurovacie systémy a veľký úspech balíkových zostáv tepelných čerpadiel vzduch/voda sme rozšírili ponuku balíkových zostáv. Okrem už dobre známych zostáv tepelných čerpadiel vzduch/voda Vitocal 300-A a Vitocal 350-A sme pripravili zaujímavé balíkové zostavy kompaktných vykurovacích centrál Vitocal 222-G, 242-G, 333-G, 343-G, 222-S a 242-S. Pre najvyššie úspory sú k dispozícii zostavy tepelných čerpadiel soľanka/voda Vitocal 300-G spolu s akumulačným zásobníkom vykurovacej vody ako aj zásobníkovým ohrievačom teplej vody. Výkonový rozsah pokrýva u tepelných čerpadiel vzduch/voda 9 až 18,5 kw (spolu s elektrickým prietokovým ohrievačom až 27,5 kw) a u tepelných čerpadiel soľanka/voda 6 až 17 kw (spolu s elektrickým prietokovým ohrievačom 3/6/9 kw) až 26 kw. Vitocal 200-G strana 4 Vitocal 222-G strana 5 Vitocal 242-G strana 6 Vitocal 300-G strana 7 Vitocal 333-G strana 8 Vitocal 333-G NC strana 9 Vitocal 343-G strana 10 Vitocal 200-S strana 11 Vitocal 200-S AC strana 12 Vitocal 222-S strana 13 Vitocal 242-S strana 14 Vitocal 300-A strana 15 Vitocal 350-A strana 16

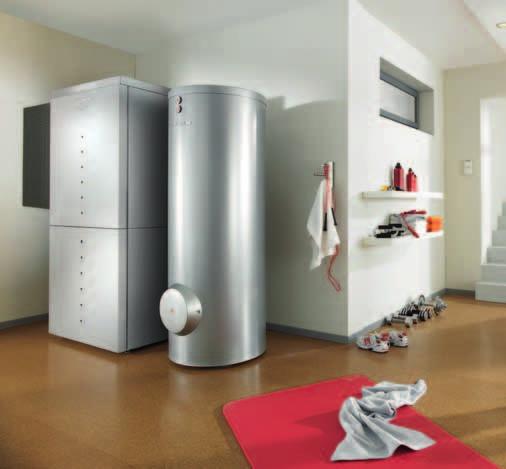

4 Akciové zostavy VITOCAL 200-G Tepelné čerpadlo zem/voda Tepelné čerpadlo Vitocal 200-G je určené na vykurovanie a ohrev teplej vody v monovalentných alebo bivalentných vykurovacích zariadeniach. Pomocou dosahovaných veľmi dobrých výkonových čísel COP až 4,5 resp. 5,9 (podľa DIN EN B0/W35 resp. W10/W35) dosiahnete veľké úspory voči klasickým konvenčným zdrojom tepla, navyše je plne automatizované a samo dokáže zabezpečovať tepelnú pohodu a ohrev pitnej vody v spojení so zásobníkom TÚV, aj keď sú vonku veľmi nízke teploty. Toto tepelné čerpadlo sa ľaho inštaluje vďaka už integrovaným obehovým čerpadlám. S dosahovanými výstupnými teplotami až 60 C umožňuje prevádzku aj v spojení s radiátormi. Obj. č. Popis B0/W35 W10/W35 Z Balíková zostava Vitocal 200-G 5,8 7, , 50 Z Balíková zostava Vitocal 200-G 7,6 10, , 50 Z Balíková zostava Vitocal 200-G 9,7 12, , 50 Z Balíková zostava Vitocal 200-G 13,0 16, , 50 Z Balíková zostava Vitocal 200-G 17,2 22, , 50 Tepelné čerpadlo zem/voda vrátane: zabudovanej ekvitermickej regulácie Vitotronic 200 WO1B, zabudovaného vysoko účinného primárneho a sekundárneho obehového čerpadla na jednosmerný prúd, zabudovaného obehového čerpadla pre ohrev TÚV, elektrického prietokového ohrievača vykurovacej vody 3/6/9 kw, sady príslušenstva primárneho okruhu vrátane 25 l expanznej nádoby s nástenným držiakom pre typy A06, A08, A10 a 35 litrovej, pre typy A13 a A17, striebornej farby, zásobníkového ohrievača TÚV Vitocell 100-V, typ CVW, 390 litrov, s odnímateľnou tepelnou izoláciou, akumulačného zásobníka vykurovacej vody Vitocell 100-E, typ SVP 200 litrov pre typy A06, A08, A10 resp. 400 litrov pre typy A13 a A17, 2 ks snímačov teploty zásobníka, 1 ks príložného snímača teploty za akumulačnou nádobou, 35 litrovej membránovej expanznej nádoby na vykurovaciu vodu, striebornej farby, strážiča tlaku okruhu soľanky, diaľkového ovládania Vitotrol 200-A, poistnej skupiny na vykurovaciu vodu.

5 4/5 VITOCAL 222-G Tepelné čerpadlo zem/voda Vitocal 222-G je kompaktné tepelné čerpadlo určené pre vykurovanie a ohrev pitnej vody v novostavbách a nízkoenergetických domoch. Má integrovaný 170-litrový zásobník TÚV a ako záložný zdroj slúži 9 kw elektrický prietokový ohrievač vykurovacej vody, tiež integrovaný v tepelnom čerpadle. Vďaka kompaktnému vyhotoveniu s pôdorysnými rozmermi iba 600x680 mm šetrí miesto potrebné k inštalácii. Špirálovým kompresorom a termostatickým expanzným ventilom sa dosahujú výkonové čísla až 4,3 resp. 5,6 (podľa EN B0/W35 resp. W10/W35). S dosahovanými výstupnými teplotami až 60 C umožňuje prevádzku aj v spojení s radiátormi. Obj. č. Popis B0/W35 W10/W35 Z Balíková zostava Vitocal 222-G 5,9 8, , 50 Z Balíková zostava Vitocal 222-G 7,7 10, , 50 Z Balíková zostava Vitocal 222-G 10,0 13, , 50 Tepelné čerpadlo zem/voda vrátane: zabudovanej ekvitermickej regulácie Vitotronic 200 WO1B, zabudovaného elektrického prietokového ohrievača vody 9 kw, zabudovaného primárneho a sekundárneho obehového čerpadla, diaľkového ovládania Vitotrol 200-A, 4 ks flexibilných hadíc DN 25 na pripojenie primárneho a sekundárneho okruhu, tepelne izolovaných, skrátiteľných, pripájacej sady vykurovacieho okruhu prívod/spiatočka, poistnej skupiny pre ohrev TÚV, 18 litrovej membránovej expanznej nádoby na pitnú vodu s nástenným držiakom, bielej farby, sady príslušenstva primárneho okruhu vrátane 25 l expanznej nádoby s nástenným držiakom, bielej farby, strážiča tlaku okruhu soľanky, 25 litrovej membránovej expanznej nádoby na vykurovaciu vodu s nástenným držiakom, bielej farby, kontrolného relé fáz kompresora, poistnej skupiny na vykurovaciu vodu.

6 Akciové zostavy VITOCAL 242-G Tepelné čerpadlo zem/voda Vitocal 242-G je kompaktné tepelné čerpadlo určené pre vykurovanie a ohrev pitnej vody v novostavbách a nízkoenergetických domoch, navyše s možnosťou dopojenia solárneho systému. Má integrovaný 220-litrový zásobník TÚV a ako záložný zdroj slúži 9 kw elektrický prietokový ohrievač vykurovacej vody, tiež integrovaný v tepelnom čerpadle. Vďaka kompaktnému vyhotoveniu s pôdorysnými rozmermi iba 600x680 mm šetrí miesto potrebné k inštalácii. Špirálovým kompresorom a termostatickým expanzným ventilom sa dosahujú výkonové čísla až 4,3 resp. 5,6 (podľa EN B0/W35 resp. W10/W35). S dosahovanými výstupnými teplotami až 60 C umožňuje prevádzku aj v spojení s radiátormi. Obj. č. Popis B0/W35 W10/W35 Z Balíková zostava Vitocal 242-G 5,9 8, , 50 Z Balíková zostava Vitocal 242-G 7,7 10, , 50 Z Balíková zostava Vitocal 242-G 10,0 13, , 50 Tepelné čerpadlo zem/voda vrátane: zabudovanej ekvitermickej regulácie Vitotronic 200 WO1B, zabudovaného elektrického prietokového ohrievača vody 9 kw, zabudovaného primárneho a sekundárneho obehového čerpadla, diaľkového ovládania Vitotrol 200-A, 4 ks flexibilných hadíc DN 25 na pripojenie primárneho a sekundárneho okruhu, tepelne izolovaných, skrátiteľných, pripájacej sady vykurovacieho okruhu prívod/spiatočka, poistnej skupiny pre ohrev TÚV, 18 litrovej membránovej expanznej nádoby na pitnú vodu s nástenným držiakom, bielej farby, sady príslušenstva primárneho okruhu vrátane 25 l expanznej nádoby s nástenným držiakom, bielej farby, strážiča tlaku okruhu soľanky, 25 litrovej membránovej expanznej nádoby na vykurovaciu vodu s nástenným držiakom, bielej farby, kontrolného relé fáz kompresora, poistnej skupiny na vykurovaciu vodu.

7 6/7 VITOCAL 300-G Tepelné čerpadlo zem/voda Tepelné čerpadlo Vitocal 300-G je určené na vykurovanie a ohrev teplej vody v monovalentných alebo bivalentných vykurovacích zariadeniach. Pomocou dosahovaných veľmi dobrých výkonových čísel COP až 4,7 resp. 6,2 (podľa DIN EN B0/W35 resp W10/ W35) dosiahnete veľké úspory voči klasickým konvenčným zdrojom tepla, navyše je plne automatizované a samo dokáže zabezpečovať tepelnú pohodu na základe zmeny počasia a rovnako aj samo ohrieva teplú pitnú vodu v spojení so zásobníkom TÚV, aj keď sú vonku veľmi nízke teploty. Toto tepelné čerpadlo sa ľaho inštaluje vďaka už integrovaným obehovým čerpadlám. S dosahovanými výstupnými teplotami až 60 C umožňuje prevádzku aj v spojení s radiátormi. Obj. č. Popis B0/W35 W10/W35 Z Balíková zostava Vitocal 300-G 5,9 8, , 50 Z Balíková zostava Vitocal 300-G 7,7 10, , 50 Z Balíková zostava Vitocal 300-G 10,0 13, , 50 Z Balíková zostava Vitocal 300-G 13,0 17, , 50 Z Balíková zostava Vitocal 300-G 17,0 22, , 50 Tepelné čerpadlo zem/voda vrátane: zabudovanej ekvitermickej regulácie Vitotronic 200 WO1B, zabudovaného vysoko účinného primárneho a sekundárneho obehového čerpadla na jednosmerný prúd, zabudovaného obehového čerpadla pre ohrev TÚV, elektrického prietokového ohrievača vykurovacej vody 3/6/9 kw, sady príslušenstva primárneho okruhu vrátane 25 l expanznej nádoby s nástenným držiakom pre typy A06, A08, A10 a 35 litrovej, pre typy A13 a A17 striebornej farby, zásobníkového ohrievača Vitocell 100-V, typ CVW, 390 litrov, s odnímateľnou tepelnou izoláciou, akumulačného zásobníka vykurovacej vody Vitocell 100-E, typ SVP 400 litrov, 2 ks snímačov teploty zásobníka, 1 ks príložného snímača teploty za akumulačnou nádobou, 35 litrovej membránovej expanznej nádoby na vykurovaciu vodu, striebornej farby, strážiča tlaku okruhu soľanky, diaľkového ovládania Vitotrol 200 A, poistnej skupiny na vykurovaciu vodu.

8 Akciové zostavy VITOCAL 333-G Tepelné čerpadlo zem/voda Vitocal 333-G je kompaktné tepelné čerpadlo určené pre vykurovanie a ohrev pitnej vody v novostavbách a nízkoenergetických domoch. Zásobník TÚV o objeme 170 litrov je už integrovaný a ako záložný zdroj slúži zabudovaný 9 kw elektrický prietokový ohrievač vykurovacej vody. Vďaka kompaktnému vyhotoveniu s pôdorysnými rozmermi iba 600x680 mm šetrí miesto potrebné k inštalácii. Špirálovým kompresorom a elektronickým expanzným ventilom sa dosahujú výkonové čísla až 4,7 resp. 6,3 (podľa EN B0/W35 resp W10/W35). S dosahovanými výstupnými teplotami až 60 C umožňuje prevádzku aj v spojení s radiátormi. Obj. č. Popis B0/W35 W10/W35 Z Balíková zostava Vitocal 333-G 5,9 8, , 50 Z Balíková zostava Vitocal 333-G 7,9 10, , 50 Z Balíková zostava Vitocal 333-G 10,3 13, , 50 Tepelné čerpadlo zem/voda vrátane: zabudovanej ekvitermickej regulácie Vitotronic 200 WO1B, zabudovaného elektrického prietokového ohrievača vody 9 kw, zabudovaného vysoko účinného primárneho a sekundárneho obehového čerpadla na jednosmerný prúd, diaľkového ovládania Vitotrol 200 A, 4 ks flexibilných hadíc DN 25 na pripojenie primárneho a sekundárneho okruhu, tepelne izolovaných, skrátiteľných, pripájacej sady vykurovacieho okruhu prívod/spiatočka, poistnej skupiny pre ohrev TÚV, membránovej expanznej nádoby na pitnú vodu s nástenným držiakom, objem 18 litrov, bielej farby, sady príslušenstva primárneho okruhu vrátane 25 l expanznej nádoby s nástenným držiakom, bielej farby, strážiča tlaku okruhu soľanky, 25 litrovej membránovej expanznej nádoby na vykurovaciu vodu s nástenným držiakom, bielej farby, poistnej skupiny na vykurovaciu vodu.

9 8/9 VITOCAL 333-G NC Tepelné čerpadlo zem/voda Vitocal 333-G NC je kompaktné tepelné čerpadlo určené pre vykurovanie a ohrev teplej vody v novostavbách a nízkoenergetických domoch, navyše s možnosťou prichladzovania objektu v letnom období pomocou funkcie natural cooling. Ako chladiaci okruh sa môže použiť okruh podlahového vykurovania, takže inštalovať výlučne chladiace stropy nie je nutnosťou, čím sa šetria investičné náklady. Zásobník TÚV o objeme 170 litrov je už integrovaný a ako záložný zdroj slúži 9 kw elektrický prietokový ohrievač vykurovacej vody. Vďaka kompaktnému vyhotoveniu s pôdorysnými rozmermi iba 600x680 mm šetrí miesto potrebné k inštalácii. Špirálovým kompresorom a elektronickým expanzným ventilom sa dosahujú výkonové čísla až 4,7 resp. 6,3 (podľa EN B0/W35 resp. W10/W35). S dosahovanými výstupnými teplotami až 60 C umožňuje prevádzku aj v spojení s radiátormi. Obj. č. Popis B0/W35 W10/W35 Z Balíková zostava Vitocal 333-G NC 5,9 8, , 50 Z Balíková zostava Vitocal 333-G NC 7,9 10, , 50 Z Balíková zostava Vitocal 333-G NC 10,3 13, , 50 Tepelné čerpadlo zem/voda vrátane: zabudovanej ekvitermickej regulácie Vitotronic 200 WO1B, zabudovaného elektrického prietokového ohrievača vody 9 kw, zabudovaného vysoko účinného primárneho a sekundárneho obehového čerpadla na jednosmerný prúd, diaľkového ovládania Vitotrol 200 A, 4 ks flexibilných hadíc DN 25 na pripojenie primárneho a sekundárneho okruhu, tepelne izolovaných, skrátiteľných, pripájacej sady vykurovacieho okruhu prívod/spiatočka, poistnej skupiny pre ohrev TÚV, membránovej expanznej nádoby na pitnú vodu s nástenným držiakom, objem 18 litrov, bielej farby, sady príslušenstva primárneho okruhu vrátane 25 l expanznej nádoby s nástenným držiakom, bielej farby, strážiča tlaku okruhu soľanky, 25 litrovej membránovej expanznej nádoby na vykurovaciu vodu s nástenným držiakom, bielej farby, poistnej skupiny na vykurovaciu vodu.

10 Akciové zostavy VITOCAL 343-G Tepelné čerpadlo zem/voda Vitocal 343-G je kompaktné tepelné čerpadlo určené pre vykurovanie a ohrev teplej vody v novostavbách a nízkoenergetických domoch, navyše s možnosťou dopojenia solárneho systému. Má integrovaný 220-litrový zásobník TÚV a ako záložný zdroj slúži 9 kw elektrický prietokový ohrievač vykurovacej vody, tiež integrovaný v tepelnom čerpadle. Vďaka kompaktnému vyhotoveniu s pôdorysnými rozmermi iba 600x680 mm šetrí miesto potrebné k inštalácii. Špirálovým kompresorom a elektronickým expanzným ventilom sa dosahujú výkonové čísla až 4,7 resp. 6,3 (podľa EN B0/W35 resp. W10/W35). S dosahovanými výstupnými teplotami až 60 C umožňuje prevádzku aj v spojení s radiátormi. Obj. č. Popis B0/W35 W10/W35 Z Balíková zostava Vitocal 343-G 5,9 8, , 50 Z Balíková zostava Vitocal 343-G 7,9 10, , 50 Z Balíková zostava Vitocal 343-G 10,3 13, , 50 Tepelné čerpadlo zem/voda vrátane: zabudovanej ekvitermickej regulácie Vitotronic 200 WO1B, zabudovaného elektrického prietokového ohrievača vody 9 kw, zabudovaného vysoko účinného primárneho a sekundárneho obehového čerpadla na jednosmerný prúd, diaľkového ovládania Vitotrol 200 A, 4 ks flexibilných hadíc DN 25 na pripojenie primárneho a sekundárneho okruhu, tepelne izolovaných, skrátiteľných, pripájacej sady vykurovacieho okruhu prívod/spiatočka, poistnej skupiny pre ohrev TÚV, membránovej expanznej nádoby na pitnú vodu s nástenným držiakom, objem 18 litrov, bielej farby, sady príslušenstva primárneho okruhu vrátane 25 l expanznej nádoby s nástenným držiakom, bielej farby, strážiča tlaku okruhu soľanky, 25 litrovej membránovej expanznej nádoby na vykurovaciu vodu s nástenným držiakom, bielej farby, poistnej skupiny na vykurovaciu vodu.

11 10/11 VITOCAL 200-S Tepelné čerpadlo vzduch/voda Tepelné čerpadlo Vitocal 200-S je určené na vykurovanie a ohrev pitnej vody predovšetkým do novostavieb ale aj pre modernizáciu s bivalentnou prevádzkou. Je dostupné v dvoch vyhotoveniach: ako jednotka, ktorá slúži len na vykurovanie alebo ako jednotka, ktorá slúži na vykurovanie aj chladenie AC verzia. Obe sa skladajú z vonkajšej a vnútornej jednotky, ktoré sú navzájom prepojené dvomi zaizolovanými medenými rúrkami. Vonkajšiu jednotku je možné inštalovať buď na zem alebo na obvodovú stenu budovy. Vnútorná jednotka je určená pre inštaláciu na stenách v technických miestnostiach. Kompresor a ventilátor vo vonkajšej jednotke umožňujú plynulú reguláciu otáčok. Regulácia Vitotronic 200 WO1B dokáže regulovať jeden okruh so zmiešavačom, jeden bez zmiešavača a ohrev pitnej vody. Elektrický prietokový ohrievač vykurovacej vody 9 kw je z výroby integrovaný iba v jednotkách AC. Výkonové čísla COP sa pohybujú v závislosti od výkonu jednotky od 3,2 do 3,5 pri A2/W35 resp. od 4,3 do 4,6 pri A7/W35 (podľa EN 14511). Obj.č. Popis A2/W35 A7/W35 Z Z Z Z Z Z Z Z Balíková zostava Vitocal 200-S, typ AWB 201.B04 Balíková zostava Vitocal 200-S, typ AWB 201.B07 Balíková zostava Vitocal 200-S, typ AWB 201.B10 Balíková zostava Vitocal 200-S, typ AWB 201.B13 Balíková zostava Vitocal 200-S, reverzibilné, s možnosťou chladenia, typ AWB-AC 201.B04 Balíková zostava Vitocal 200-S, reverzibilné, s možnosťou chladenia, typ AWB-AC 201.B07 Balíková zostava Vitocal 200-S, reverzibilné, s možnosťou chladenia, typ AWB-AC 201.B10 Balíková zostava Vitocal 200-S, reverzibilné, s možnosťou chladenia, typ AWB-AC 201.B13 3,0 4, , 50 5,6 8, , 50 7,7 10, , 50 10,6 14, , 50 3,0 4, , 50 5,6 8, , 50 7,7 10, , 50 10,6 14, , 50 Tepelné čerpadlo vzduch/voda vrátane: vnútornej jednotky s obehovým čerpadlom, kondenzátorom a 3-cestným prepínacím ventilom, so zabudovanou ekvitermickou reguláciou Vitotronic 200 WO1B, vonkajšej jednotky s kompresorom, výparníkom a ventilátorom. diaľkového ovládania Vitotrol 200A, zásobníkového ohrievača TÚV Vitocell 100-W, typ CVA 300 litrov pre typy A04 a A07 alebo Vitocell 100-W typ CVB 300 litrov pre typy A10 a A13 jedného snímača teploty zásobníka, 1 ks 25 litrovej membránovej expanznej nádoby na vykurovaciu vodu s nástenným držiakom a uzatváracím ventilom, bielej farby, poistnej skupiny na vykurovaciu vodu.

12 Akciové zostavy VITOCAL 222-S Tepelné čerpadlo vzduch/voda Vitocal 222-S je kompaktné reverzibilné tepelné čerpadlo určené na vykurovanie a ohrev pitnej vody predovšetkým do novostavieb, ale aj pre modernizáciu s bivalentnou prevádzkou. Na ohrev teplej pitnej vody slúži integrovaný 170-litrový zásobník teplej pitnej vody a ako záložný zdroj slúži 9 kw elektrický prietokový ohrievač vykurovacej vody, tiež integrovaný v tepelnom čerpadle. Vďaka pôdorysným rozmerom 600x680 mm šetrí miesto potrebné k inštalácii. Toto tepelné čerpadlo navyše umožňuje aj funkciu chladenia v letnom období. Skladá sa z vonkajšej a vnútornej jednotky, ktoré sú navzájom prepojené dvomi zaizolovanými medenými rúrkami. Vonkajšiu jednotku je možné inštalovať buď na zem alebo na obvodovú stenu budovy. Vnútorná stacionárna jednotka je určená pre inštaláciu v technických miestnostiach. Kompresor a ventilátor vo vonkajšej jednotke umožňujú plynulú reguláciu otáčok. Regulácia Vitotronic 200 WO1B dokáže regulovať jeden okruh so zmiešavačom, jeden bez zmiešavača a ohrev pitnej vody. Výkonové čísla COP sa pohybujú v závislosti od výkonu jednotky od 3,2 do 3,5 pri A2/W35 resp. od 4,3 do 4,6 pri A7/W35 (podľa EN 14511). Obj. č. Popis A2/W35 A7/W35 Z Z Z Z Balíková zostava Vitocal 222-S, typ AWT-AC 221.A04 Balíková zostava Vitocal 222-S, typ AWT-AC 221.A07 Balíková zostava Vitocal 222-S, typ AWT-AC 221.A10 Balíková zostava Vitocal 222-S, typ AWT-AC 221.A13 3,0 4, , 50 5,6 8, , 50 7,7 10, , 50 10,6 14, , 50 Tepelné čerpadlo vzduch/voda vrátane: kompaktnej vnútornej jednotky s obehovým čerpadlom, kondenzátorom, elektrickým prietokovým ohrievačom vykurovacej vody 9 kw a 3-cestným prepínacím ventilom, so zabudovanou ekvitermickou reguláciou Vitotronic 200 WO1B, vonkajšej jednotky s kompresorom, výparníkom a ventilátorom, 2 ks flexibilných hadíc DN 25 na pripojenie vnútornej jednotky k vykurovaciemu okruhu, tepelne izolovaných, skrátiteľných, pripájacej sady vykurovacieho okruhu prívod/spiatočka, diaľkového ovládania Vitotrol 200 A, 25 litrovej membránovej expanznej nádoby na vykurovaciu vodu s nástenným držiakom a uzatváracím ventilom, bielej farby, poistnej skupiny na vykurovaciu vodu.

13 12/13 VITOCAL 242-S Tepelné čerpadlo vzduch/voda Vitocal 242-S je kompaktné reverzibilné tepelné čerpadlo určené na vykurovanie a ohrev pitnej vody predovšetkým do novostavieb, ale aj pre modernizáciu s bivalentnou prevádzkou, navyše s možnosťou dopojenia solárneho systému. Toto tepelné čerpadlo umožňuje aj funkciu chladenia v letnom období. Na ohrev TÚV slúži integrovaný 220-litrový zásobník a ako záložný zdroj slúži 9 kw elektrický prietokový ohrievač vykurovacej vody, tiež integrovaný v tepelnom čerpadle. Vďaka pôdorysným rozmerom 600x680 mm šetrí miesto potrebné k inštalácii. Skladá sa z vonkajšej a vnútornej jednotky, ktoré sú navzájom prepojené dvomi zaizolovanými medenými rúrkami. Vonkajšiu jednotku je možné inštalovať buď na zem alebo na obvodovú stenu budovy. Vnútorná stacionárna jednotka je určená pre inštaláciu v technických miestnostiach. Kompresor a ventilátor vo vonkajšej jednotke umožňujú plynulú reguláciu otáčok. Regulácia Vitotronic 200 WO1B si dokáže regulovať jeden okruh so zmiešavačom, jeden bez zmiešavača a ohrev pitnej vody. Výkonové čísla COP sa pohybujú v závislosti od výkonu jednotky od 3,2 do 3,5 pri A2/W35 resp. od 4,3 do 4,6 pri A7/W35 (podľa EN 14511). Obj. č. Popis A2/W35 A7/W35 Z Z Z Z Balíková zostava Vitocal 242-S, typ AWT-AC 241.A04 Balíková zostava Vitocal 242-S, typ AWT-AC 241.A07 Balíková zostava Vitocal 242-S, typ AWT-AC 241.A10 Balíková zostava Vitocal 242-S, typ AWT-AC 241.A13 3,0 4, , 50 5,6 8, , 50 7,7 10, , 50 10,6 14, , 50 Tepelné čerpadlo vzduch/voda vrátane: kompaktnej vnútornej jednotky s obehovým čerpadlom, kondenzátorom, elektrickým prietokovým ohrievačom vykurovacej vody 9 kw a 3-cestným prepínacím ventilom, so zabudovanou ekvitermickou reguláciou Vitotronic 200 WO1B, vonkajšej jednotky s kompresorom, výparníkom a ventilátorom, 2 ks flexibilných hadíc DN 25 na pripojenie vnútornej jednotky k vykurovaciemu okruhu, tepelne izolovaných, skrátiteľných, pripájacej sady vykurovacieho okruhu prívod/spiatočka, diaľkového ovládania Vitotrol 200 A, 25 litrovej membránovej expanznej nádoby na vykurovaciu vodu s nástenným držiakom a uzatváracím ventilom, bielej farby, poistnej skupiny na vykurovaciu vodu.

14 Akciové zostavy VITOCAL 300-A typ AWCI-AC Tepelné čerpadlo vzduch/voda pre vnútornú inštaláciu Vitocal 300-A typ AWCI-AC je reverzibilné tepelné čerpadlo určené na vykurovanie a ohrev pitnej vody predovšetkým do novostavieb v spojení s podlahovým vykurovaním s bivalentnou prevádzkou, pre vnútornú inštaláciu v pivnici resp. v technickej miestnosti, navyše s možnosťou využitia funkcie chladenia. Tepelný výkon si dokáže modulovať pomocou Digital-Scroll kompresora a elektronického expanzného ventilu. Mimoriadne tichú prevádzku zabezpečuje niekoľkonásobné protivibračné uloženie kompresora, kvalitné prevedenie zvukovej izolácie a regulované otáčky radiálneho ventilátora. Regulácia Vitotronic 200 WO1B pre nástennú montáž dokáže regulovať dva okruhy so zmiešavačom, jeden bez zmiešavača, ohrev pitnej vody a funkciu chladenia. Výkonové číslo COP 3,9 pri A2/W35 resp. 4,4 pri A7/W35 (podľa EN 14511). Doplnkový zdroj tepla v podobe elektrického prietokového ohrievača vody 3/6/9 kw je možné inštalovať priamo do tepelného čerpadla. Obj.č. Popis A2/W35 A7/W35 Z Balíková zostava Vitocal 300-A typ AWCI-AC Z011292* Balíková zostava Vitocal 300-A typ AWCI-AC 9,0 11, , 50 9,0 11, , 50 Tepelné čerpadlo 300-A typ AWCI-AC vrátane: ekvitermickej regulácie tepelného čerpadla Vitotronic 200 WO1B pre montáž na stenu so snímačom vonkajšej teploty a stenovou konzolou, elektrických prepojovacích káblov dĺžky 5 m, prefabrikovaných, zásobníkového ohrievača Vitocell 100-B, objem 300 litrov, 1 ks (*2 ks) snímača teploty zásobníka, elektrického prietokového ohrievača vykurovacej vody 3/6/9 kw, s ovládacím modulom, 25 litrovej (*35 litrovej) membránovej expanznej nádoby na vykurovaciu vodu s uzatváracím ventilom, striebornej farby, diaľkového ovládania Vitotrol 200 A, poistnej skupiny na vykurovaciu vodu, *akumulačného zásobníka vykurovacej vody Vitocell 100-E, objem 200 litrov, *1 ks príložného snímača teploty za akumulačnou nádobou.

15 14/15 VITOCAL 300-A typ AWO-AC Tepelné čerpadlo vzduch/voda pre vonkajšiu inštaláciu Vitocal 300-A typ AWO-AC je reverzibilné tepelné čerpadlo určené na vykurovanie a ohrev pitnej vody predovšetkým do novostavieb v spojení s podlahovým vykurovaním s bivalentnou prevádzkou, navyše s možnosťou využitia funkcie chladenia. Vďaka krytu potiahnutému práškovým polyesterom odolnému voči poveternostným podmienkam je určené pre inštaláciu v exteriéri. Tepelný výkon si dokáže modulovať pomocou Digital- Scroll kompresora a elektronického expanzného ventilu. Mimoriadne tichú prevádzku zabezpečuje niekoľkonásobné protivibračné uloženie kompresora, kvalitné prevedenie zvukovej izolácie a regulované otáčky radiálneho ventilátora. Regulácia Vitotronic 200 WO1B pre nástennú montáž dokáže regulovať dva okruhy so zmiešavačom, jeden bez zmiešavača, ohrev pitnej vody a funkciu chladenia. Výkonové číslo COP 3,9 pri A2/W35 resp. 4,4 pri A7/W35 (podľa EN 14511). Doplnkový zdroj tepla v podobe elektrického prietokového ohrievača vody 3/6/9 kw je možné inštalovať na prívodné potrubie vykurovacej vody v technickej miestnosti. Obj. č. Popis A2/W35 A7/W35 Z Balíková zostava Vitocal 300-A typ AWO-AC Z011294* Balíková zostava Vitocal 300-A typ AWO-AC 9,0 11, , 50 9,0 11, , 50 Tepelné čerpadlo 300-A typ AWO-AC vrátane: ekvitermickej regulácie tepelného čerpadla Vitotronic 200 WO1B pre montáž na stenu so snímačom vonkajšej teploty a stenovou konzolou, elektrických prepojovacích káblov dĺžky 15 m, prefabrikovaných, zásobníkového ohrievača Vitocell 100-B, objem 300 litrov, 1 ks (*2 ks) snímača teploty zásobníka, elektrického prietokového ohrievača vykurovacej vody 3/6/9 kw s hydraulickou pripojovacou sadou a s ovládacím modulom, 25 litrovej (*35 litrovej) membránovej expanznej nádoby na vykurovaciu vodu s uzatváracím ventilom, striebornej farby, 2 ks obehových čerpadiel Grundfos UPS 25-60, diaľkového ovládania Vitotrol 200 A, poistnej skupiny na vykurovaciu vodu, *akumulačného zásobníka vykurovacej vody Vitocell 100-E, objem 200 litrov, *1 ks príložného snímača teploty za akumulačnou nádobou.

16 Akciové zostavy VITOCAL 350-A typ AWH-I Tepelné čerpadlo vzduch/voda pre vnútornú inštaláciu Vitocal 350-A typ AWH-I predstavuje aj zaujímavú alternatívu pre modernizáciu alebo rekonštrukciu objektov spojené s bivalentnou prevádzkou. Môže byť inštalované v interiéroch, napr. v pivnici alebo v technickej miestnosti. Mimoriadne tichú prevádzku zabezpečuje niekoľkonásobné protivibračné uloženie kompresora a kvalitné prevedenie zvukovej izolácie. Je vybavené funkciou EVI regulované vstrekovanie pary do chladiaceho okruhu umožňuje teplotu výstupnej vody až 65 C. Regulácia Vitotronic 200 WO1B pre nástennú montáž dokáže ovládať dva okruhy so zmiešavačom, jeden bez zmiešavača a ohrev pitnej vody. Výkonové čísla COP sú 3,6 pri A2/W35 resp. 4,0 pri A7/W35 (podľa EN 14511) v závislosti od typu/výkonu zariadenia. Doplnkový zdroj tepla v podobe elektrického prietokového ohrievača vody 3/6/9 kw je možné inštalovať priamo do tepelného čerpadla. Obj. č. Popis A2/W35 A7/W35 Z Balíková zostava Vitocal 350-A typ AWH-I Z011297* Balíková zostava Vitocal 350-A typ AWH-I Z011299* Balíková zostava Vitocal 350-A typ AWH-I 10,6 12, , 50 14,5 16, , 50 18,5 20, , 50 Tepelné čerpadlo vzduch/voda Vitocal 350-A typ AWH-I vrátane: ekvitermickej regulácie tepelného čerpadla Vitotronic 200 WO1B pre montáž na stenu so snímačom vonkajšej teploty a stenovou konzolou, elektrických prepojovacích káblov dĺžky 5 m, prefabrikovaných, zásobníkového ohrievača Vitocell 100-V CVW, objem 390 litrov, s odní mateľnou tepelnou izoláciou (*Vitocell 100-V CVA objem 300 litrov), akumulačného zásobníka vykurovacej vody Vitocell 100-E, objem 400 litrov, s odnímateľnou tepelnou izoláciou, 2 ks snímačov teploty zásobníka, 1 ks príložného snímača teploty za akumulačnou nádobou, 3-cestného prepínacieho ventilu, elektrického prietokového ohrievača vykurovacej vody 3/6/9 kw s hydraulickou pripojovacou sadou a s ovládacím modulom, obehového čerpadla pre vykurovací okruh typ WILO TOP-S 25/7, 35 litrovej membránovej expanznej nádoby na vykurovaciu vodu s uzatváracím ventilom, striebornej farby, diaľkového ovládania Vitotrol 200 A, poistnej skupiny na vykurovaciu vodu *doskového výmenníka tepla pre ohrev TÚV nabíjacím systémom, *obehového čerpadla pre ohrev TÚV nabíjacím systémom, *dvojcestného motorového guľového ventilu.

17 16/17 VITOCAL 350-A typ AWH-O Tepelné čerpadlo vzduch/voda pre vonkajšiu inštaláciu Vitocal 350-A typ AWH-O predstavuje zaujímavú alternatívu aj pre modernizáciu alebo rekonštrukciu objektov spojené s bivalentnou prevádzkou. Vďaka krytu potiahnutému práškovým polyesterom odolnému voči poveternostným podmienkam je určené pre inštaláciu v exteriéri. Mimoriadne tichú prevádzku zabezpečuje niekoľkonásobné protivibračné uloženie kompresora a kvalitné prevedenie zvukovej izolácie. Je vybavené funkciou EVI regulované vstrekovanie pary do chladiaceho okruhu umožňuje teplotu výstupnej vody až 65 C. Regulácia Vitotronic 200 WO1B ovláda dva okruhy so zmiešavačom, jeden bez zmiešavača a ohrev pitnej vody. Výkonové čísla COP sú 3,6 pri A2/W35 resp. 4,0 pri A7/W35 (podľa EN 14511) v závislosti od typu/výkonu zariadenia. Doplnkový zdroj tepla v podobe elektrického prietokového ohrievača vody 3/6/9 kw je možné inštalovať na prívodné potrubie vykurovacej vody v technickej miestnosti. Obj. č. Popis A2/W35 A7/W35 Z Balíková zostava Vitocal 350-A typ AWH-O Z011298* Balíková zostava Vitocal 350-A typ AWH-O Z011300* Balíková zostava Vitocal 350-A typ AWH-O 10,6 12, , 50 14,5 16, , 50 18,5 20, , 50 Tepelné čerpadlo vzduch/voda Vitocal 350-A typ AWH-I vrátane: ekvitermickej regulácie tepelného čerpadla Vitotronic 200 WO1B pre montáž na stenu so snímačom vonkajšej teploty a stenovou konzolou, elektrických prepojovacích káblov dĺžky 15 m, prefabrikovaných, zásobníkového ohrievača Vitocell 100-V CVW, objem 390 litrov, s odní mateľnou tepelnou izoláciou, (*Vitocell 100-V CVA objem 300 litrov), akumulačného zásobníka vykurovacej vody Vitocell 100-E, objem 400 litrov, s odnímateľnou tepelnou izoláciou, 2 ks snímačov teploty zásobníka, 1 ks príložného snímača teploty za akumulačnou nádobou, 3-cestného prepínacieho ventilu, elektrického prietokového ohrievača vykurovacej vody 3/6/9 kw s hydraulickou pripojovacou sadou a s ovládacím modulom, obehového čerpadla pre vykurovací okruh typ WILO TOP-S 25/7, protihlukových krytov, 35 litrovej membránovej expanznej nádoby na vykurovaciu vodu s uzatváracím ventilom, striebornej farby, diaľkového ovládania Vitotrol 200 A, poistnej skupiny na vykurovaciu vodu, *doskového výmenníka tepla pre ohrev TÚV nabíjacím systémom, *obehového čerpadla pre ohrev TÚV nabíjacím systémom, *dvojcestného motorového guľového ventilu.

18 Podnikanie

19 18/19 Viessmann climate of innovation Prísľub značky Viessmann prináša v zhustenej forme výkonové nároky firmy. Je to centrálne posolstvo a spolu s našou značkou celosvetovo charakteristický znak. Climate of innovation je prísľub v troch aspektoch: Je to viera v kultúru inovácií. Je to prísľub vysokého produktového využtia a zároveň záväzok ku ochrane klímy. Kompletný program pre všetky nosiče energií Viessmann je jedným z medzinárodnevedúcich výrobcov vykurovacích systémov a so svojím kompletným programom ponúka pre všetky oblasti použitia a všetky energetické nosiče individuálne riešenia s efektívnymi systémami. Firma už desaťročia dodáva obzvlášť efektívne vykurovacie systémy s nízkymi emisiami. Trvalo obchodovať Prevzatie zodpovednosti znamená pre Viessmann vieru k udržatelnému podnikaniu. To znamená: Ekológia, ekonómia a sociálne aspekty v súlade tak, aby boli uspokojené požiadavky bez toho, aby sa ohrozila nasledujúca generácia. Efektivita Plus S projektom trvalej udržateľnosti Efektivita Plus ukazuje Viessmann v Allendorfe, že energetické a klimatické ciele pre rok 2020 môžu byť splnené dostupnou technikou už dnes. Vo výsledku sa zvýšila energetické efektívnosť o 22 percent, podiel obnoviteľnej energie na 18 percent a CO 2 emisie klesli o tretinu. Projekt zahŕňa: ochranu klimy, efektivitu zdrojov, a zaistenie zamestnanosti. Efektivita Nemecká cena za trvalú udržateľnosť Najudržateľnejšia výroba Nemecka 2009 Za svoju angažovanosť na poli ochrany klímy a efektívneho využívania zdrojov bola spoločnosť Viessmann v roku 2009 vyznamenaná Nemeckou cenou za trvalú udržateľnosť. Výsledkom má byť ušetrenie 40 % fosílnej energie a zníženie vytvárania CO 2 emisií o tretinu. Závody Viessmann Informácie o podnikaní Rok založenia: 1917 Počet zamestnancov: 9400 Obrat skupiny: 1,7 miliárd Euro Podiel exportu: 56 % Výrobné a dodávateľské spoločnosti v 10 krajinách s 23 výrobnými závodmi v Nemecku, Francúzsku, Holandsku, USA, Taliansku, Kanade, Poľsku, Maďarsku, Rakúsku, Švajčiarsku a v Číne Predajné organizácie v 74 krajinách s 32 vlastnými spoločnosťami 120 predajných pobočiek vo svete 3 spoločnosti poskytujúce služby Výkonové spektrum Vykurovacia technika pre olej a plyn Solárne systémy Tepelné čerpadlá Zariadenia na vykurovanie s drevom Kogeneračné zariadenia Zariadenia na bioplyn Klimatizačné jednotky Systémové komponenty Služby Kompletný program pokrýva celé spektrum. S výkonom od 1,5 kw do 116 MW. Viessmann bol ocenený za obzvlášť efektívne využívanie energie vďaka inovatívnej centrále na spätné získavanie tepla so sídlom v Allendorfe/ Eder cenou Energy Efficiency Awards v roku 2010.

20 Viessmann, s.r.o. Ivanská cesta 30/A Bratislava telefón: (02) telefax: (02) SK 05/2012 Právo na zmeny vyhradené
