ROTEX cenník 04/2010 Tepelné čerpadlá

Transkript

1 ROTEX cenník 04/2010 Tepelné čerpadlá

2 typ Split - nízkoteplotné Nízkoteplotné Tepelné čerpadlá ROTEX HPSU - tepelné čerpadlo vzduch voda Split systém pozostávajúci z vonkajšej a vnútornej jednotky Plynulo regulovaný výkon - Invertor technológia Možnosť kombinácie s ROTEX HybridCube zásobníkom Vykurovanie a chladenie Technické údaje - vnútorná jednotka 6-8 vykurovanie 6-8 vykurovanie a chladenie vykurovanie vykurovanie a chladenie Farba RAL9010 Rozmery V x Š x H mm 922/502/ /502/362 Hmotnosť kg Prevádzkový rozsah vykurovanie (vonk. teplota) C Min: -20 / Max: 25 Min: -20 / Max: 35 Prevádzkový rozsah chladenie (vonk. teplota) C Min: 10 / Max: 43 Min: 10 / Max: 46 Prevádzkový rozsah vykurovanie (výstupná voda) C Min: 15 / Max: 50 Min: 15 / Max: 55 Prevádzkový rozsah chladenie (výstupná voda) C Min: 5 / Max: 22 Min: 5 / Max: 22 Pripojenie plyn 5/8 15,9 mm 5/8 15,9 mm Pripojenie kvapalina 1/4 6,4 mm 3/8 9,5 mm Záložný ohrievač (individuálne voliteľný) 3V3 6WN 9WN Výkon W Počet fáz ~ 1~ 3~ 3~ Napätie/Frekvencia V/Hz 230/50 400/50 400/50 Prevádzkový prúd A 13 8,7 13

3 typ Split nízkoteplotné Technické údaje - vonkajšia jednotka ~1/230V ~1/230V ~3/400V Typ jednotky Tepelné čerpadlá Nízkoteplotné Nominálny vykurovací výkon -7/35 4,20 5,13 5,69 6,63 7,84 8,77 6,56 8,52 9,18 Nominálny vykurovací výkon 2/35 5,49 6,55 7,18 7,86 9,71 10,90 8,20 10,07 10,73 Nominálny vykurovací výkon 10/35 8,63 10,13 11,02 12,10 15,14 17,26 11,82 14,93 16,40 COP nominálne -7/35 2,66 2,64 2,59 2,70 2,52 2,41 2,63 2,66 2,57 COP nominálne 2/35 3,43 3,29 3,16 3,29 3,18 3,16 3, ,20 COP nominálne 10/35 4,68 4,35 4,11 4,96 4,79 4,49 4,72 4,52 4,42 Nominálny chladiaci výkon 35/18 7,20 8,16 8,37 13,90 17,30 17,80 15,05 16,06 16,76 Nominálny chladiaci výkon 35/7 5,12 5,86 6,08 10,00 12,50 13,10 11,72 12,55 13,12 Rozmery V x Š x H mm 735 / 825 / / 900 / / 900 / 320 Hmotnosť kg Prevádzkový rozsah vykurovanie C Min: -20 / Max: 25 Min: -20 / Max: 35 Min: -20 / Max: 35 Prevádzkový rozsah chladenie C Min: 10 / Max: 43 Min: 10 / Max: 46 Min: 10 / Max: 46 Prevádzkový rozsah príprava TPV C Min: -20 / Max: 43 Min: -20 / Max: 43 Min: -20 / Max: 43 Akustický tlak vykurovanie (10m) db(a) Akustický tlak chladenie (10m) db(a) Počet fáz ~ 1~ 1~ 3~ Napätie/Frekvencia V/Hz 230/50 230/50 400/50 Nábehový prúd A 11 22,8 27,4 31,9 13,5 Typ chladiva R410A R410A R410A Základná náplň kg 1,7 3,7 2,95 Pripojenie plyn 5/8 15,9 mm 5/8 15,9 mm 5/8 15,9 mm Pripojenie kvapalina 1/4 6,4 mm 3/8 9,5 mm 3/8 9,5 mm Max. dĺžka potrubia m Min. dĺžka potrubia m Dĺžka potrubia bez dopĺňania m

4 typ Split nízkoteplotné Tepelné čerpadlá ROTEX HPSU vonkajšia jednotka (vykurovanie a chladenie) Vonkajšia jednotka Split invertor tepelné čerpadlo s frekvenčne riadeným kompresorom. Vode odolná skriňa z galvanizovaného oceľového plechu s povrchovou úpravou práškovaním. HPSU vonkajšia jednotka 6 až 8 rozmery (V x Š x H) 735 x 825 x 300 mm 1~230V 6 RRLQ006BAV ,00 1~230V 7 RRLQ007BAV ,00 1~230V 8 RRLQ008BAV ,00 Nízkoteplotné HPSU vonkajšia jednotka 11 až 16 rozmery (V x Š x H) 1170 x 900 x 320 mm 1~230V 11 RRLQ011BAV ,00 1~230V 14 RRLQ014BAV ,00 1~230V 16 RRLQ016BAV ,00 HPSU vonkajšia jednotka 11 až 16 rozmery (V x Š x H) 1345 x 900 x 320 mm 3~400V 11 RRLQ011BAW ,00 3~400V 14 RRLQ014BAW ,00 3~400V 16 RRLQ016BAW ,00 ROTEX HPSU vnútorná jednotka pre vonkajšiu jednotku 6 8 (vykurovanie) Vnútorná jednotka len pre vykurovanie. Súčasťou je obehové čerpadlo, expanzná nádoba, tlakomer, poistný ventil, flow-switch, filter, vypúšťací a odvzdušňovací ventil. Zabudovaná regulácia s ovládačom a voliteľný záložný elektrický ohrievač (3 / 6 alebo 9 ). Rozmer (V x Š x H) 922 x 522 x 361 mm 3 záložný ohrievač 1~230V RKHBH008BA3V ,00 6 záložný ohrievač 3~400V RKHBH008BA6WN ,00 9 záložný ohrievač 3~400V RKHBH008BA9WN ,00 ROTEX HPSU vnútorná jednotka pre vonkajšiu jednotku (vykurovanie) Vnútorná jednotka len pre vykurovanie. Súčasťou je obehové čerpadlo, expanzná nádoba, tlakomer, poistný ventil, flow-switch, filter, vypúšťací a odvzdušňovací ventil. Zabudovaná regulácia s ovládačom a voliteľný záložný elektrický ohrievač (3 / 6 alebo 9 ). Rozmer (V x Š x H) 922 x 522 x 361 mm 3 záložný ohrievač 1~230V RKHBH016BA3V ,00 6 záložný ohrievač 3~400V RKHBH016BA6WN ,00 9 záložný ohrievač 3~400V RKHBH016BA9WN ,00 ROTEX HPSU vnútorná jednotka pre vonkajšiu jednotku 6 8 (vykurovanie a chladenie) Vnútorná jednotka len pre vykurovanie. Súčasťou je obehové čerpadlo, expanzná nádoba, tlakomer, poistný ventil, flow-switch, filter, vypúšťací a odvzdušňovací ventil. Zabudovaná regulácia s ovládačom a voliteľný záložný elektrický ohrievač (3 / 6 alebo 9 ). Rozmer (V x Š x H) 922 x 522 x 361 mm 3 záložný ohrievač 1~230V RKHBX008BA3V ,00 6 záložný ohrievač 3~400V RKHBX008BA6WN ,00 9 záložný ohrievač 3~400V RKHBX008BA9WN ,00

5 typ Split nízkoteplotné ROTEX HPSU vnútorná jednotka pre vonkajšiu jednotku (vykurovanie a chladenie) Vnútorná jednotka len pre vykurovanie. Súčasťou je obehové čerpadlo, expanzná nádoba, tlakomer, poistný ventil, flow-switch, filter, vypúšťací a odvzdušňovací ventil. Zabudovaná regulácia s ovládačom a voliteľný záložný elektrický ohrievač (3 / 6 alebo 9 ). Rozmer (V x Š x H) 922 x 522 x 361 mm 3 záložný ohrievač 1~230V RKHBX016BA3V ,00 6 záložný ohrievač 3~400V RKHBX016BA6WN ,00 9 záložný ohrievač 3~400V RKHBX016BA9WN ,00 Tepelné čerpadlá Nízkoteplotné PRÍSLUŠENSTVO Priestorový termostat káblový RKRTW ,00 Priestorový termostat rádiový RKRTR ,00 E-Pac montážna sada (RTX) pre pripojenie zásobníku HybridCube (500l) na prípravu TPV. Obsahuje 3-cestné ventily, prepojovacie káble, čidlá pre zásobník, pomocný el. ohrievač 230V-50HZ, 3 a elektrické komponenty ako stykač a ovládanie el. ohrievača pre pripojenie na vnútornú jednotku. Požadované na pripojenie zásobnej nádrže HybridCube 544 na HPSU E-Pac H (vykurovanie) E-PACH ,00 E-Pac X (vykurovanie a chladenie) E-PACX ,00 E-Pac 300 montážna sada pre pripojenie zásobníku HybridCube (300l) na prípravu TPV. Obsahuje 3-cestné ventily, prepojovacie káble, čidlá pre zásobník, pomocný el. ohrievač 230V-50HZ, 3 a elektrické komponenty ako stykač a ovládanie el. ohrievača pre pripojenie na vnútornú jednotku. Požadované na pripojenie zásobnej nádrže HybridCube 343 na HPSU Sol-Pac 2 LT montážna sada pre napojenie na SOLARIS komunikačný modul medzi ROTEX HPSU a ROTEX Solaris. Obsahuje prepojovacie káble a riadiacu dosku pre vnútornú jednotku. Obmedzenie teploty vratnej vody Obmedzuje max. teplotu vratnej vody na max.55 C. Príslušenstvo je potrebné pre pripojenie solárneho systému na HPSU 3-cestný ventil 3-cestný ventil 1 so servopohonom 230V, prestavovací čas 6 sekúnd vrátane 2m prepojovacieho kábla Nástenná konzola pod vonkajšiu jednotku Konzola pre montáž vonkajších jednotiek 6-16 na stenu vrátane gumených antivibračných podložiek zabezpečujúcich odhlučnenie. E-PAC ,00 SOL-PAC2 LT ,00 RLB ,00 3-W-UV ,00 WKS ,00

6 typ Split nízkoteplotné Tepelné čerpadlá Sada na odvod kondenzátu Kondenzátna vanička odvádza kondenzát, ktorý môže vzniknúť počas chladenia na výmenníku. Sada je potrebná pre jednotky HPSU s možnosťou chladenia. RKHBDP ,00 Obtokový ventil Obtokový ventil DN20 je potrebný pre napojenie tepelného čerpadla HPSU na vykurovací systém z dôvodu zabezpečenia minimálneho prietoku cez vnút. jednotku UESV ,00 Uvedenie systému do prevádzky pre HPSU pozostávajúce z : - odskúšanie a nastavenie ovládača podľa požiadaviek - pripojenie a vákuovanie prepojovacieho chlad. potrubia bez dopĺňania chladiva - kontrola komunikácie medzi vonk. a vnútornou jednotkou - kontrola elektrického pripojenia - protokol o uvedení do prevádzky ,00 Izolované Cu potrubie Názov Dimenzia Balenie Obj.č. Cena v Izolované potrubie 1/4" 6,4 mm 12 m ,80 Izolované potrubie 1/4" 6,4 mm 25 m ,75 Izolované potrubie 3/8" 9,5 mm 12 m ,88 Izolované potrubie 3/8" 9,5 mm 25 m ,50 Izolované potrubie 5/8" 15,9 mm 12 m ,44 Izolované potrubie 5/8" 15,9 mm 25 m ,25 HybridCube HYC343/19/0 zásobná nádrž pre nízkoteplotné HPSU do 8 a všetky HPSU hitemp vody s objemom 300 l Príprava TPV ohrievaním zásobnej solárny ohrev TPV. Rozmer (V x Š x H) 1590 x 595 x 615 mm, hmotnosť 55 kg HybridCube HYC544/19/0 zásobná nádrž pre nízkoteplotné HPSU do 8 a všetky HPSU hitemp vody s objemom 500 l Príprava TPV ohrievaním zásobnej solárny ohrev TPV a solárnu podporu kúrenia. Rozmer (V x Š x H) 1590 x 790 x 790 mm, hmotnosť 86 kg HybridCube HYC544/32/0 zásobná nádrž pre nízkoteplotné HPSU do 16 a všetky HPSU hitemp vody s objemom 500 l Príprava TPV ohrievaním zásobnej solárny ohrev TPV a solárnu podporu kúrenia. Rozmer (V x Š x H) 1590 x 790 x 790 mm, hmotnosť 92 kg HYC 343/19/ ,00 HYC 544/19/ ,00 HYC 544/32/ ,00

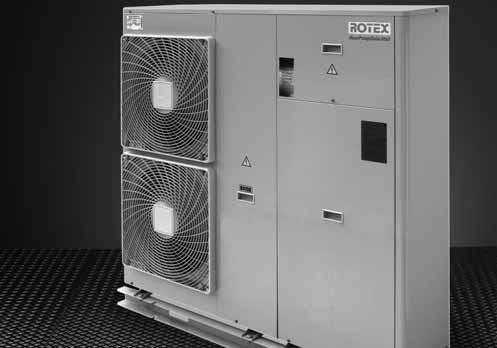

7 typ Monoblok nízkoteplotné Nízkoteplotné Tepelné čerpadlá ROTEX HPSU Monoblok - tepelné čerpadlo vzduch voda Jednoduchý systém pre vonkajšiu inštaláciu. Všetky hydraulické komponenty sú integrované vo vonkajšej jednotke s frekvenčne riadeným kompresorom. Vode odolná skriňa z galvanizovaného oceľového plechu s povrchovou úpravou práškovaním. Jednotka má zabudovaný hydraulický modul, v ktorom je obehové čerpadlo, expanzná nádoba, tlakomer, poistný ventil, flow-switch, filter, odvzdušňovací a vypúšťací ventil. Zabudovaný 6 záložný el. ohrievač. Rozmery (V x Š x H) 1418 x 1435 x 382 mm Monoblok systém - všetko v jednej vonkajšej jednotke Jednoduchá inštalácia bez chladivových potrubí Plynulo regulovaný výkon - Invertor technológia Rozsah výkonu 11, 14 a 16 Kompaktný systém, úspora miesta, jednoduchá montáž Vykurovanie a chladenie Technické údaje - Monoblok Vykurovanie Vykurovanie a chladenie ~1/230V ~3/400V ~1/230V ~3/400V Vonkajšia jednotka Nominálny výkon vykurovanie 11,20 14,00 16,00 11,20 14,00 16,00 11,20 14,00 16,00 11,20 14,00 16,00 chladenie ,85 15,99 16,73 12,85 15,99 16,73 Príkon vykurovanie 2,47 3,20 3,70 2,51 3,22 3,72 2,47 3,20 3,70 2,51 3,22 3,72 chladenie ,78 5,65 6,28 3,78 5,32 6,06 COP 4,54 4,37 4,22 4,46 4,35 4,30 4,54 4,37 4,22 4,46 4,35 4,30 EER ,40 2,83 2,66 3,39 3,01 2,76 Prevádzkový rozsah (vonk. teplota) vykurovanie C - 15 až až + 35 chladenie C až + 46 príprava TPV C - 15 až + 35 (1) - 15 až + 35 Akustický tlak (10m) vykurovanie db(a) Hmotnosť kg Základná náplň R410A kg 2,95 2,95 Napájanie 1~ / 230 / 50 3~ / 400 / 50 1~ / 230 / 50 3~ / 400 / 50 Doporučené istenie A Podmienky merania : Vykurovanie Te = 7 C / Tv = 35 C (dt = 5 C), Chladenie Te = 35 C / Tv = 18 C (dt = 5 C) (1) Nad 35 C je ohrev len pomocou zabudovaného el. ohrievača 3

8 typ Monoblok nízkoteplotné Tepelné čerpadlá ROTEX HPSU Monoblok Vykurovanie HPSU monoblok H, 11 3~400V RDLQ011BA6W ,00 HPSU monoblok H, 14 3~400V RDLQ014BA6W ,00 HPSU monoblok H, 16 3~400V RDLQ016BA6W ,00 HPSU monoblok H, 11 1~230V RDLQ011BA6V ,00 HPSU monoblok H, 14 1~230V RDLQ014BA6V ,00 HPSU monoblok H, 16 1~230V RDLQ016BA6V ,00 Nízkoteplotné ROTEX HPSU Monoblok Vykurovanie a chladenie HPSU monoblok X, 11 3~400V RBLQ011BA6W ,00 HPSU monoblok X, 14 3~400V RBLQ014BA6W ,00 HPSU monoblok X, 16 3~400V RBLQ016BA6W ,00 HPSU monoblok X, 11 1~230V RBLQ011BA6V ,00 HPSU monoblok X, 14 1~230V RBLQ014BA6V ,00 HPSU monoblok X, 16 1~230V RBLQ016BA6V ,00 PRÍSLUŠENSTVO Priestorový termostat káblový RKRTW ,00 Priestorový termostat rádiový RKRTR ,00 E-PacM montážna sada (RTX) pre pripojenie zásobníku HybridCube (500l) na prípravu TPV. Obsahuje 3-cestné ventily, prepojovacie káble, čidlá pre zásobník, pomocný el. ohrievač 230V-50HZ, 3 a elektrické komponenty ako stykač a ovládanie el. ohrievača pre pripojenie na vnútornú jednotku. Požadované na pripojenie zásobnej nádrže HybridCube 544 na HPSU Monoblok E-PacM H (vykurovanie) E-PACMH ,00 E-PacM X (vykurovanie a chladenie) E-PACMX ,00 E-PacM 300 montážna sada pre pripojenie zásobníku HybridCube (300l) na prípravu TPV. Obsahuje 3-cestné ventily, prepojovacie káble, čidlá pre zásobník, pomocný el. ohrievač 230V-50HZ, 3. Požadované na pripojenie zásobnej nádrže HybridCube 343 na HPSU Monoblok Sol-Pac 2 LT montážna sada pre napojenie na SOLARIS komunikačný modul medzi ROTEX HPSU a ROTEX Solaris. Obsahuje prepojovacie káble a riadiacu dosku pre vnútornú jednotku. E-PACM ,00 SOL-PAC2 LT ,00

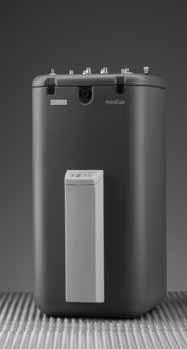

9 typ Monoblok nízkoteplotné Obmedzenie teploty vratnej vody Obmedzuje max. teplotu vratnej vody na max.55 C. Príslušenstvo je potrebné pre pripojenie solárneho systému na HPSU 3-cestný ventil 3-cestný ventil 1 so servopohonom 230V, prestavovací čas 6 sekúnd vrátane 2m prepojovacieho kábla RLB ,00 3-W-UV ,00 Nízkoteplotné Tepelné čerpadlá Obtokový ventil Obtokový ventil DN20 je potrebný pre napojenie tepelného čerpadla HPSU na vykurovací systém z dôvodu zabezpečenia minimálneho prietoku cez vnút. jednotku UESV ,00 Uvedenie systému do prevádzky pre HPSU Monoblok pozostávajúce z : - odskúšanie a nastavenie ovládača podľa požiadaviek - kontrola elektrického pripojenia - protokol o uvedení do prevádzky ,00 HybridCube HYC343/19/0 zásobná nádrž pre nízkoteplotné HPSU do 8 a všetky HPSU hitemp vody s objemom 300 l Príprava TPV ohrievaním zásobnej solárny ohrev TPV. Rozmer (V x Š x H) 1590 x 595 x 615 mm, hmotnosť 55 kg HYC 343/19/ ,00 HybridCube HYC544/19/0 zásobná nádrž pre nízkoteplotné HPSU do 8 a všetky HPSU hitemp vody s objemom 500 l Príprava TPV ohrievaním zásobnej solárny ohrev TPV a solárnu podporu kúrenia. Rozmer (V x Š x H) 1590 x 790 x 790 mm, hmotnosť 86 kg HYC 544/19/ ,00 HybridCube HYC544/32/0 zásobná nádrž pre nízkoteplotné HPSU do 16 a všetky HPSU hitemp vody s objemom 500 l Príprava TPV ohrievaním zásobnej solárny ohrev TPV a solárnu podporu kúrenia. Rozmer (V x Š x H) 1590 x 790 x 790 mm, hmotnosť 92 kg HYC 544/32/ ,00

10 hitemp, HPUkompakt hitemp vysokoteplotné Vysokoteplotné Tepelné čerpadlá ROTEX HPSU hitemp Vysokoteplotné tepelné čerpadlo vzduch voda s ROTEX HybridCube zásobnou nádržou pre prípravu TPV a možnosťou pripojenia na solárny systém. ROTEX HPU hitemp Vysokoteplotné tepelné čerpadlo vzduch voda so zásobníkom na TPV bez možnosti napojenia solárny systém. Split systém pozostávajúci z vonkajšej a vnútornej jednotky a zásobníka na TPV Výstupná teplota vody do 80 C Prevádzkový rozsah až do -25 C Optimálne COP aj pri vysokej teplote vody Rozsah výkonu 11 až 16 Plynulo regulovaný výkon - Invertor technológia Systém určený pre vykurovanie a prípravu TPV Možnosť kombinovať s ROTEX HybridCube zásobníkom alebo nerezovým zásobníkom (200l alebo 260l) Možnosť pripojenia solárneho systému (len v kombinácií s HybridCube zásobníkom) Kompaktný a tichý systém

11 hitemp, HPU kompakt hitemp vysokoteplotné Technické údaje HPU a HPSU hitemp Vonkajšia jednotka Vnútorná jednotka ~1/230V ~3/400V ~1/230V ~3/400V Vonkajšia jednotka Vysokoteplotné Tepelné čerpadlá Nominálny výkon * vykurovanie Príkon * vykurovanie 3,57 4,66 5,57 3,57 4,66 5, COP 3,08 3,00 2,88 3,08 3,00 2, Rozmery Šírka mm Výška mm Hĺbka mm Hmotnosť kg Typ kompresora Hermetický scroll kompresor Hermetický scroll kompresor Prevádzkový rozsah vykurovanie C - 20 až až + 20 (vonk. teplota) príprava TPV C - 20 až až + 35 Výstupná teplota vody max. C 80 (vykurovanie) min. C 25 Výstupná teplota vody min. C 25 (príprava TPV) max. C 80 Hlučnosť (1m) db(a) Chladivo R410A R410A + R134a Regulácia Elektronický expanzný ventil Max. dĺžka prepojovacieho potrubia m 50 Max. prevýšenie m 30 Metóda odmrazovania Reverzný cyklus Max. prevádzkový prúd A 27 13,5 21,7 12,5 Doporučené istenie A Napájanie V/Hz / / / / 50 Čerpadlo nominálny dispozičný tlak kpa 94 91,9 89, ,9 89,7 Čerpadlo nominálny prietok vody l/min 15,8 20,1 22,9 15,8 20,1 22,9 * Podmienky merania : T výst. vody= 65 C, dt = 10 C, Te = 7 C

12 hitemp vysokoteplotné ROTEX HPSU hitemp vonkajšia jednotka (vykurovanie) Vonkajšia jednotka Split invertor tepelné čerpadlo s frekvenčne riadeným kompresorom. Vode odolná skriňa z galvanizovaného oceľového plechu s povrchovou úpravou práškovaním. Výstupná teplota do 80 C bez elektrického dohrevu. Rozmer (V x Š x H) 1345 x 900 x 320 mm 1~230V 11 RRRQ011AAV ,00 1~230V 14 RRRQ014AAV ,00 1~230V 16 RRRQ016AAV ,00 Vysokoteplotné Tepelné čerpadlá 3~400V 11 RRRQ011AAY ,00 3~400V 14 RRRQ014AAY ,00 3~400V 16 RRRQ016AAY ,00 ROTEX HPSU hitemp vnútorná jednotka (vykurovanie) Vnútorná jednotka len pre vykurovanie. Súčasťou je obehové čerpadlo, expanzná nádoba, tlakomer, poistný ventil, flow-switch, filter, vypúšťací a odvzdušňovací ventil. Zabudovaná regulácia s ovládačom, ktorý môže byť použitý ako externý termostat. Rozmer (V x Š x H) 705 x 600 x 695 mm 1~230V 11 RKHBRD011AAV ,00 1~230V 14 RKHBRD014AAV ,00 1~230V 16 RKHBRD016AAV ,00 3~400V 11 RKHBRD011AAY ,00 3~400V 14 RKHBRD014AAY ,00 3~400V 16 RKHBRD016AAY ,00 HybridCube HYC343/19/0 zásobná nádrž pre nízkoteplotné HPSU do 8 a všetky HPSU hitemp vody s objemom 300 l Príprava TPV ohrievaním zásobnej solárny ohrev TPV. Rozmer (V x Š x H) 1590 x 595 x 615 mm, hmotnosť 55 kg HYC 343/19/ ,00 HybridCube HYC544/19/0 zásobná nádrž pre nízkoteplotné HPSU do 8 a všetky HPSU hitemp vody s objemom 500 l Príprava TPV ohrievaním zásobnej solárny ohrev TPV a solárnu podporu kúrenia. Rozmer (V x Š x H) 1590 x 790 x 790 mm, hmotnosť 86 kg HYC 544/19/ ,00 HybridCube HYC544/32/0 zásobná nádrž pre nízkoteplotné HPSU do 16 a všetky HPSU hitemp vody s objemom 500 l Príprava TPV ohrievaním zásobnej solárny ohrev TPV a solárnu podporu kúrenia. Rozmer (V x Š x H) 1590 x 790 x 790 mm, hmotnosť 92 kg HYC 544/32/ ,00

13 hitemp Vysokoteplotné PRÍSLUŠENSTVO Doplnková riadiaca a zobrazovacia jednotka Pre priame riadenie v prípade použitia ovládača ako priestorového termostatu HT-Pac montážna sada pre pripojenie zásobníku HybridCube (500l) na prípravu TPV. Obsahuje 3-cestné ventily, prepojovacie káble, čidlo pre zásobník. Požadované na pripojenie zásobnej nádrže HybridCube 544 na HPSU hitemp RKRUAHT ,00 HT-PAC ,00 Vysokoteplotné Tepelné čerpadlá HT-Pac 300 montážna sada pre pripojenie zásobníku HybridCube (300l) na prípravu TPV. Obsahuje 3-cestné ventily, prepojovacie káble, čidlo pre zásobník. Požadované na pripojenie zásobnej nádrže HybridCube 343 na HPSU hitemp Komunikačný adaptér Vyžadovaný pre pripojenie max. 2 prídavných termostatov (RKRTRW) alebo 2 prídavných zmiešavacích armatúr s vlastným pohonom Sol-Pac 2 HT montážna sada pre napojenie na SOLARIS komunikačný modul medzi ROTEX HPSU hitemp a ROTEX Solaris. Obsahuje prepojovacie káble a riadiacu dosku pre vnútornú jednotku. HT-PAC ,00 RKRP1AHT ,00 SOL-PAC2 HT ,00 3-cestný ventil 3-cestný ventil 1 so servopohonom 230V, prestavovací čas 6 sekúnd vrátane 2m prepojovacieho kábla Nástenná konzola pod vonkajšiu jednotku Konzola pre montáž vonkajších jednotiek 6-16 na stenu s gumenými antivibračnými podložkami na odhlučnenie. Uvedenie systému do prevádzky pre HPSU hitemp pozostávajúce z : - odskúšanie a nastavenie ovládača podľa požiadaviek - pripojenie a vákuovanie prepojovacieho chlad. potrubia bez dopĺňania chladiva - kontrola komunikácie medzi vonk. a vnútornou jednotkou - kontrola elektrického pripojenia - protokol o uvedení do prevádzky 3-W-UV ,00 WKS , ,00 Izolované Cu potrubie Názov Dimenzia Balenie Obj.č. Cena v Izolované potrubie 1/4" 6,4 mm 12 m ,80 Izolované potrubie 1/4" 6,4 mm 25 m ,75 Izolované potrubie 3/8" 9,5 mm 12 m ,88 Izolované potrubie 3/8" 9,5 mm 25 m ,50 Izolované potrubie 5/8" 15,9 mm 12 m ,44 Izolované potrubie 5/8" 15,9 mm 25 m ,25

14 Tepelné čerpadlá HPU kompakt hitemp vysokoteplotné ROTEX HPSU hitemp vonkajšia jednotka (vykurovanie) Vonkajšia jednotka Split invertor tepelné čerpadlo s frekvenčne riadeným kompresorom. Vode odolná skriňa z galvanizovaného oceľového plechu s povrchovou úpravou práškovaním. Výstupná teplota do 80 C bez elektrického dohrevu. Rozmer (V x Š x H) 1345 x 900 x 320 mm 1~230V 11 RRRQ011AAV ,00 1~230V 14 RRRQ014AAV ,00 1~230V 16 RRRQ016AAV ,00 Vysokoteplotné Tepelné čerpadlá 3~400V 11 RRRQ011AAY ,00 3~400V 14 RRRQ014AAY ,00 3~400V 16 RRRQ016AAY ,00 ROTEX HPSU hitemp vnútorná jednotka (vykurovanie) Vnútorná jednotka len pre vykurovanie. Súčasťou je obehové čerpadlo, expanzná nádoba, tlakomer, poistný ventil, flow-switch, filter, vypúšťací a odvzdušňovací ventil. Zabudovaná regulácia s ovládačom, ktorý môže byť použitý ako externý termostat. Rozmer (V x Š x H) 705 x 600 x 695 mm 1~230V 11 RKHBRD011AAV ,00 1~230V 14 RKHBRD014AAV ,00 1~230V 16 RKHBRD016AAV ,00 3~400V 11 RKHBRD011AAY ,00 3~400V 14 RKHBRD014AAY ,00 3~400V 16 RKHBRD016AAY ,00 Nerezový izolovaný zásobník na TPV 200 l Objem zásobníka je 200 litrov. Inštalácia na HPSU hitemp vnútornú jednotku. V prípade požiadavky možnosť inštalovať vedľa HPSU hitemp vnútornej jednotky pomocou doplnkovej montážnej sady RKFMAHT Rozmer (V x Š x H) 1335 x 600 x 695 mm, hmotnosť 70 kg RKHTS200A ,00 Nerezový izolovaný zásobník na TPV 260 l Objem zásobníka je 260 litrov. Inštalácia na HPSU hitemp vnútornú jednotku. V prípade požiadavky možnosť inštalovať vedľa HPSU hitemp vnútornej jednotky pomocou doplnkovej montážnej sady RKFMAHT Rozmer (V x Š x H) 1610 x 600 x 695 mm, hmotnosť 78 kg RKHTS260A ,00 PRÍSLUŠENSTVO Doplnková riadiaca a zobrazovacia jednotka Pre priame riadenie v prípade použitia ovládača ako priestorového termostatu Montážna sada pre samostatne stojací zásobník TPV pre prepojenie zásobníka TPV s HPSU hitemp pri umiestnení zásobníka vedľa vnútornej jednotky RKRUAHT ,00 RKFMAHT ,00

15 Tepelné čerpadlá HPU kompakt hitemp Vysokoteplotné Priestorový termostat káblový RKRTW ,00 Priestorový termostat rádiový RKRTR ,00 Vysokoteplotné Tepelné čerpadlá Komunikačný adaptér Vyžadovaný pre pripojenie max. 2 prídavných termostatov (RKRTRW) alebo 2 prídavných zmiešavacích armatúr s vlastným pohonom 3-cestný ventil 3-cestný ventil 1 so servopohonom 230V, prestavovací čas 6 sekúnd vrátane 2m prepojovacieho kábla Nástenná konzola pod vonkajšiu jednotku Konzola pre montáž vonkajších jednotiek 6-16 na stenu vrátane gumených antivibračných podložiek zabezpečujúcich odhlučnenie. Uvedenie systému do prevádzky pre HPU kompakt hitemp pozostávajúce z : - odskúšanie a nastavenie ovládača podľa požiadaviek - pripojenie a vákuovanie prepojovacieho chlad. potrubia bez dopĺňania chladiva - kontrola komunikácie medzi vonk. a vnútornou jednotkou - kontrola elektrického pripojenia - protokol o uvedení do prevádzky RKRP1AHT ,00 3-W-UV ,00 WKS , ,00 Izolované Cu potrubie Názov Dimenzia Balenie Obj.č. Cena v Izolované potrubie 1/4" 6,4 mm 12 m ,80 Izolované potrubie 1/4" 6,4 mm 25 m ,75 Izolované potrubie 3/8" 9,5 mm 12 m ,88 Izolované potrubie 3/8" 9,5 mm 25 m ,50 Izolované potrubie 5/8" 15,9 mm 12 m ,44 Izolované potrubie 5/8" 15,9 mm 25 m ,25 Všetky uvedené ceny sú cenníkové bez DPH.
