NÁVOD NA INŠTALÁCIU MODERN OFFICE

Transkript

1 NÁVOD NA INŠTALÁCIU MODERN OFFICE

2 OBSAH Komponenty... 4 Upozornenia... 6 Nástroje... 8 Materiál... 9 Rozvádzač Inštalácia DIN Lišty Osadenie komponentov na DIN lištu Osadenie komponentov na montážnu dosku Kabeláž Zapojenie silovej časti Zapojenie napájacích adaptérov Zapojenie monitorovacieho modulu Zapojenie DALI zbernice Sieťové zapojenie Záznamy OBSAH I 3

3 KOMPONENTY Hlavný istič Rozmery: 17,7 x 80 x 74,9 mm Elektromer Rozmery: 20 x 95 x 65 mm Objednávkový kód: LMS ME ELECTROMETER DIN Istič komponentov riadenia Rozmery: 17,7 x 80 x 74,9 mm Istič svietidiel Rozmery: 17,7 x 80 x 74,9 mm Zásuvky Rozmery: 80 x 90 x 65 mm Svorky Rozmery: 8 x 54 x 46 mm (4 ks), Rozmery: 5 x 54 x 46 mm (8 ks) Monitorovací modul + Napájací zdroj Rozmery: 106 x 88 x 58 mm + 22 x 97 x 57 mm Objednávkový kód: LMS ME OT SDS MICRO DIN (monitorovací modul) LMS PS MW DIN 12V 1.25A (napájací zdroj) Modul pre vzdialenú správu (servis) DALI Rozmery: 115 x 91 x 42 mm Objednávkový kód: LMS IT MT REMOTE ACCESS Popis: Umožnuje servisný prístup a dodatočné zmeny nastavení svietidiel, podľa požiadaviek zákazníka. Modul WebConrol Rozmery: 91 x 72 x 26 mm Objednávkový kód: LMS CD LS WEB CONTROL Internet Router Rozmery: 231 x 163 x 38 mm Objednávkový kód: Podľa požiadaviek zákazníka V1 - Nieje potrebný žiadny router, pripojenie cez lokálne internetové pripojenie. V2 - Internet router + SIM karta V3 - Wifi router + vzdialená správa cez lokálne internetové pripojenie V4 - Wifi router DALI riadiaca jednotka Rozmery: 160 x 102 x 60 mm Objednávkový kód: LMS CD HE DALI ROUTER 2CH Ovládač žalúzií Rozmery: 89 x 92 x 60 mm Objednávkový kód: LMS CD H BLINDS HE 4 I KOMPONENTY KOMPONENTY I 5

4 UPOZORNENIA UPOZORNENIA Inštalovať a spúšťať riadenie MODERN OFFICE je oprávnená iba kvalifikovaná osoba s elektrotechnickým vzdelaním. Nesprávne otváranie môže produkt poškodiť, preto je zakázané. Predtým, ako nainštalujete a spustíte do prevádzky riadiace komponenty MODERN OFFICE, pozorne si prečítajte inštalačný návod. Prosím, uchovajte tento návod pre budúcu potrebu. VAROVANIE PRED NEBEZPEČNÝM DOTYKOVÝM NAPÄTÍM! Napájanie celej sústavy: 230V 50Hz Pred odobratím krytu, manipuláciou s vodičmi, alebo pred inou činnosťou na riadení MODERN OFFICE sa uistite, že napájacie napätie je vypnuté! Nezapínajte napätie do zariadenia predtým, ako si skontrolujete pripojenie vodičov a nepoučíte sa o podmienkach pripojenia. Sledujte všetky príslušné bezpečnostné nariadenia a predpisy a predchádzajte všetkým nehodám. 6 I UPOZORNENIA UPOZORNENIA I 7

5 NÁSTROJE MATERIÁL PH2 0,8 x 4 PH1 0,4 x 2,5 Aku skrutkovač Vrtáky do železa Rozvádzač Odporúčané rozmery: 600 x 400 x 200 mm DIN lišta Stupňovitý vrták do plechu Pílka na železo Samorezné skrutky do plechu 4 x 10 mm Skrutky so zapustenou hlavou M4 x 8 mm Kliešte RJ45 Konektory RJ45 FTP kábel Cat.5e Na inštaláciu použite bežné elektrotechnické náradie. Napájací kábel 5 x 1,5 mm 2 DALI kábel 1 x 2 x 1,5 mm 2 8 I NÁSTROJE MATERIÁL I 9

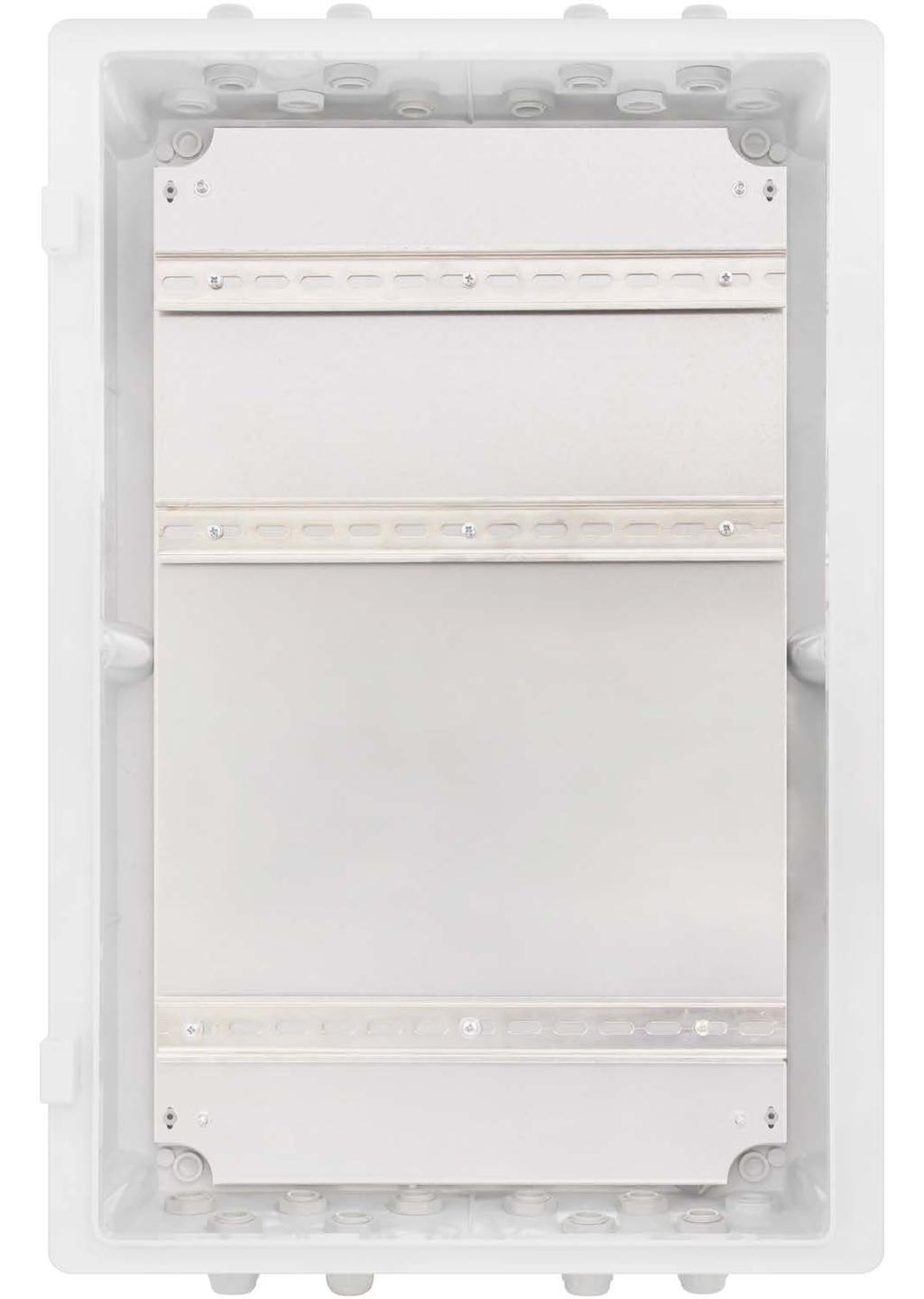

6 ROZVÁDZAČ Inštalácia DIN Lišty 1. Prispôsobte dĺžku DIN lišty inštalačnej doske. 340 mm 2. Uchyťte DIN lištu potrebným množstvom skrutiek. 10 I ROZVÁDZAČ Inštalácia DIN lišty ROZVÁDZAČ Inštalácia DIN lišty I 11

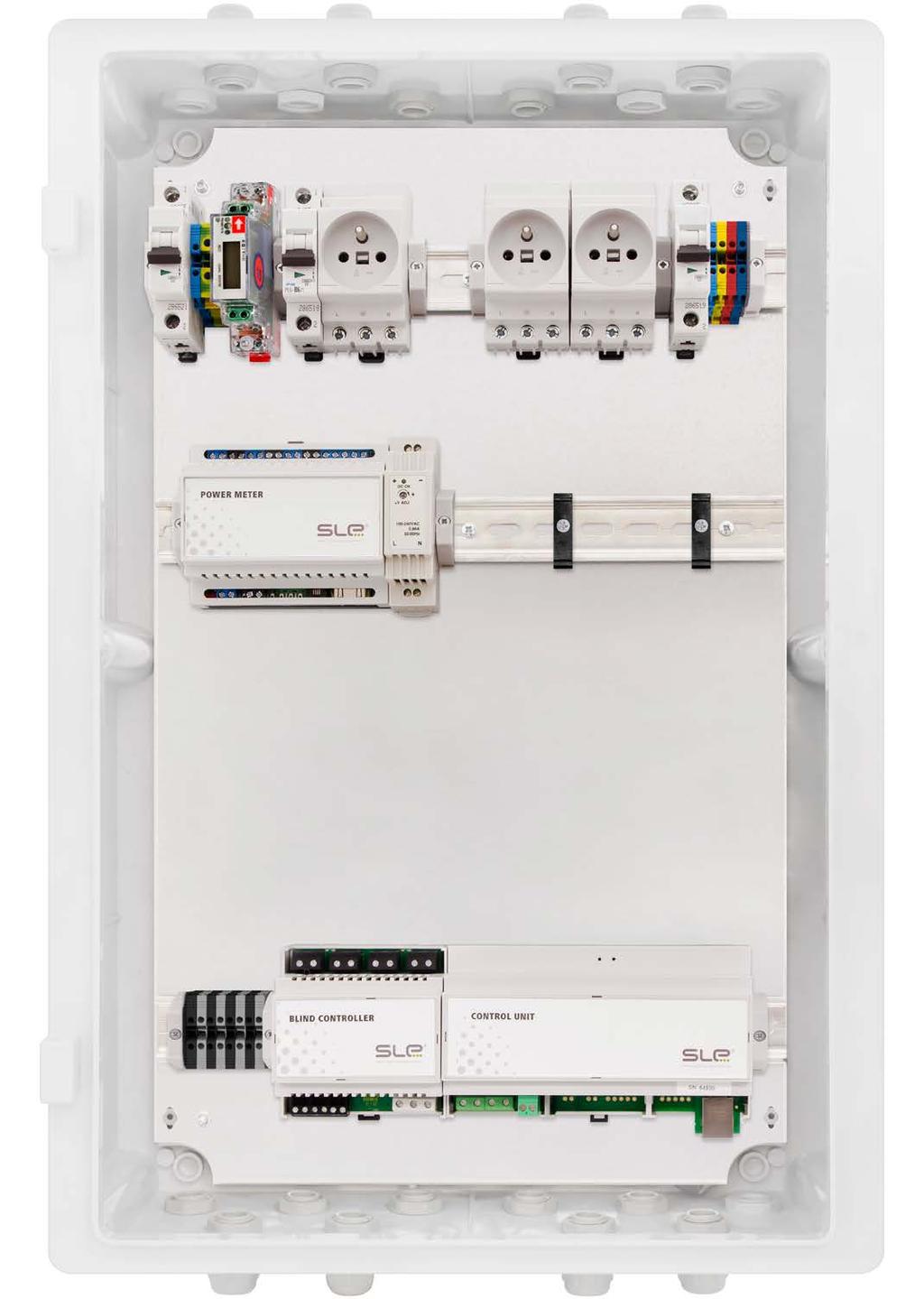

7 ROZVÁDZAČ Osadenie komponentov na DIN lištu 1. Pred inštaláciou komponentov MODERN OFFICE otvorte ich inštalačné zámky pomocou plochého skrutkovača. 2. Umiestnite komponenty MODERN OFFICE na určené miesto DIN lišty podľa obrázka. 3. Zatvorte inštalačné zámky. 4. Pomocou DIN ukončovacích zarážok (šírka 8 mm) zaistite komponenty proti pohybu. 12 I ROZVÁDZAČ Osadenie komponentov na DIN lištu ROZVÁDZAČ Osadenie komponentov na DIN lištu I 13

8 ROZVÁDZAČ Osadenie komponentov na DIN lištu 1. Osaďte DIN úchytky na DIN lištu podľa obrázka. 3 mm 2. Do DIN úchytiek naskrutkujte skrutky M4 x 8 mm so zapustenou hlavou tak, aby ostali cca 3mm vystúpené. 75 mm 3. Na vyčnievajúce skrutky nasuňte Modul pre vzdialenú správu (servis) DALI. 4. Pomocou DIN ukončovacej zarážky (šírka 8 mm) zaistite komponenty proti pohybu. 14 I ROZVÁDZAČ Osadenie komponentov na DIN lištu ROZVÁDZAČ Osadenie komponentov na DIN lištu I 15

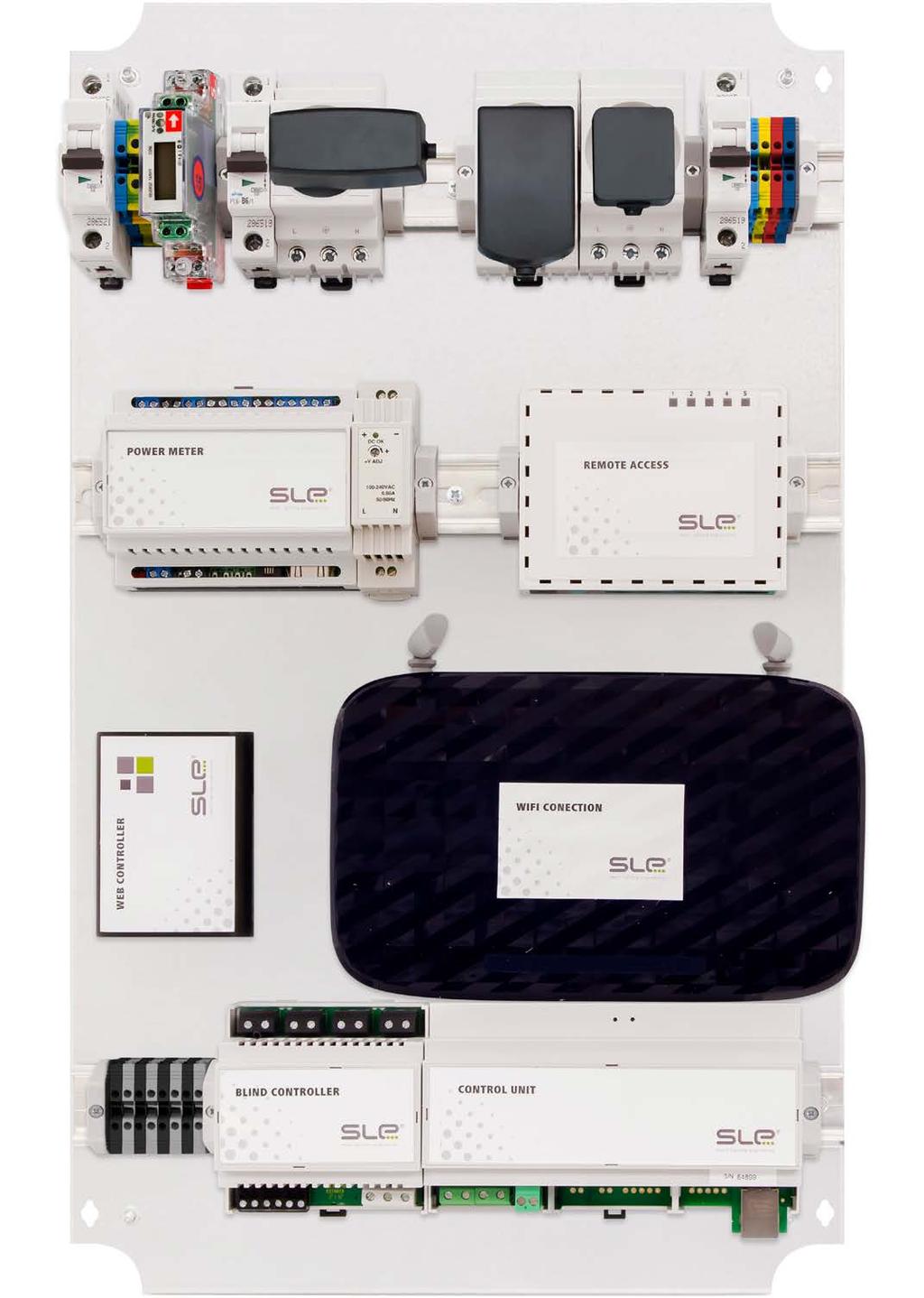

9 ROZVÁDZAČ Osadenie komponentov na montážnu dosku 1. Komponenty WEBCONTROL a WIFI ROUTER uchyťte: a) Pomocou obojstranne lepiacej pásky priamo na montážnu dosku Pred nalepením pásky je potrebne odmastiť plech aj komponenty. Nepoužívajte veľa pásky. (Príliš veľké množstvo pásky môže v budúcnosti spôsobiť poškodenie pri demontáži komponentu.) b) Uchytením na DIN lištu pomocou DIN úchytiek - len ak majú otvory na skrutky. Postupujte podobne ako pri montáži modulu vzdialenej správy. 16 I ROZVÁDZAČ Osadenie komponentov na montážnu dosku ROZVÁDZAČ Osadenie komponentov na montážnu dosku I 17

10 KABELÁŽ Zapojenie silovej časti Hlavný prívod napájania Silový vývod na svetelnú sústavu 1,5 mm 2 1,5 mm 2 1,5 mm 2 10 mm 10 mm 10 mm 1. Pripojte fázové vodiče L VAC 50 Hz do hlavných vstupov komponentov. 2. Pripojte neutrálny vodič napájania na hlavné svorky riadiacich komponentov (N) 3. Pripojte uzemňovací vodič napájania na hlavné svorky riadiacich komponentov (PE) Pre silové napájanie svietidiel použite prierez kabeláže podľa maximálneho príkonu celej svetelnej sústavy. Treba brať do úvahy dĺžku a prierez vedenia z hľadiska impedančnej slučky a času vypnutia pri poruche samočinným odpojením od zdroja. (L) (PE) (N) Pre silové napájanie komponentov riadenia postačuje kabeláž o priereze 1,5 mm 2. Každý komponent riadenia musí byť istený podľa príslušných štandardov. Pripojte na motory žaluzií. 18 I KABELÁŽ Zapojenie silovej časti KABELÁŽ Zapojenie silovej časti I 19

11 KABELÁŽ Zapojenie napájacích adaptérov 1. Zapojte napájacie adaptéry k príslušným zariadeniam - Modul pre vzdialenú správu (servis) DALI - Modul WebConrol - Internet Router 20 I KABELÁŽ Zapojenie napájacích adaptérov KABELÁŽ Zapojenie napájacích adaptérov I 21

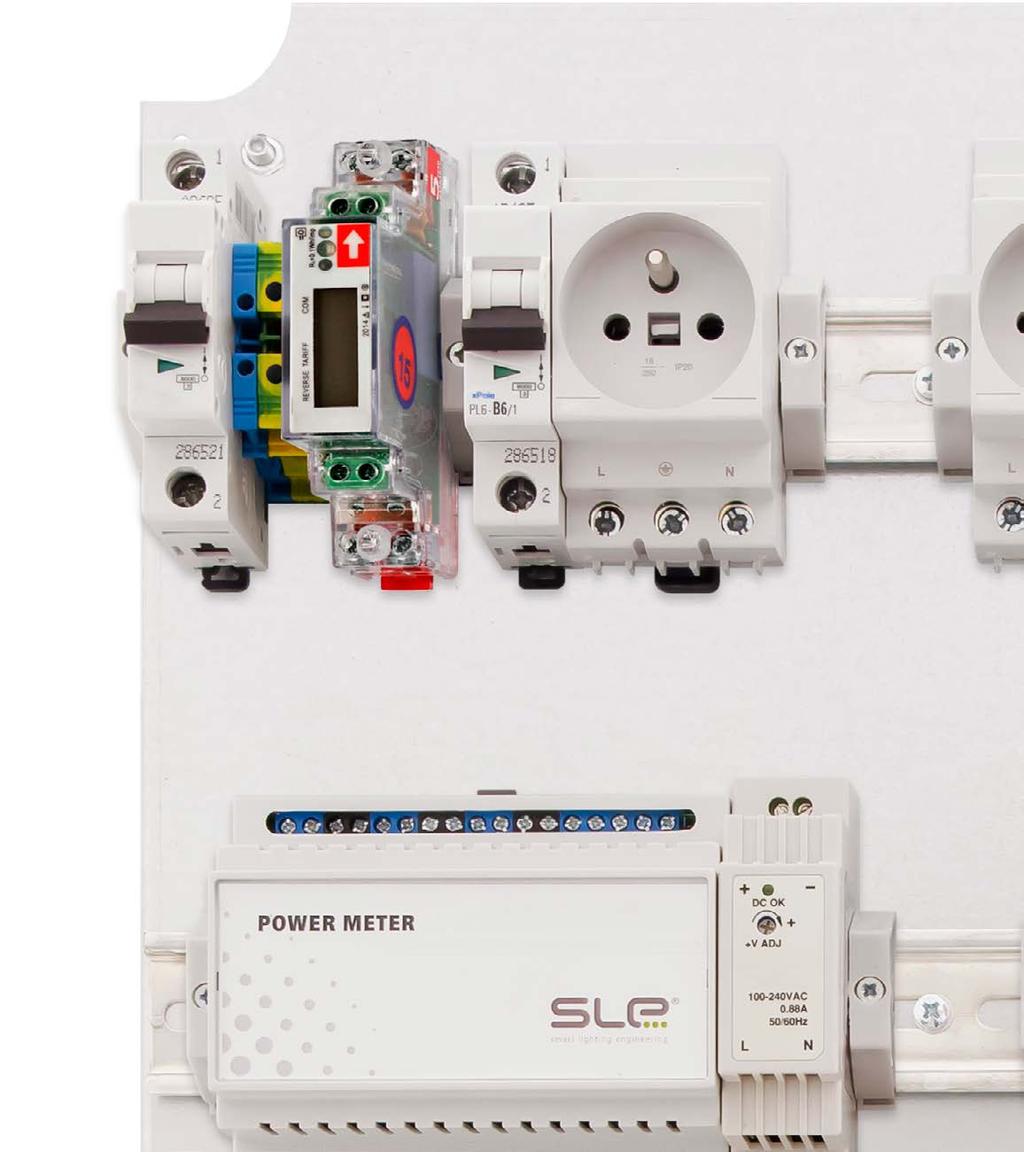

12 KABELÁŽ Zapojenie monitorovacieho modulu 1,5 mm 2 4. Pripojte vodiče (+) a (-) z napájacieho zdroja do monitorovacieho modulu, svorky č. 18 a č Pripojte vodiče (+) a (-) z impulzného výstupu elektromera do monitorovacieho modulu, svorky č. 13 a č ,5 mm 2 6. Na monitorovacom module prepojte svorky č. 15 a č. 16 vodičom I KABELÁŽ Zapojenie monitorovacieho modulu KABELÁŽ Zapojenie monitorovacieho modulu I 23

13 KABELÁŽ Zapojenie DALI zbernice DALI vývod na svetelnú sútavu 1,5 mm 2 6. Prepojte DALI svorkovnice ovládača žalúzií a DALI riadiacej jednotky podľa príslušných polarít. 7. Pred pripojením DALI vedenia svetelnej sústavy do výstupných DALI svoriek rozvádzača skontrolujte: - či nie je prívod DALI vedenia svetelnej sústavy (+) / (-) v skrate medzi sebou - či nie je prívod DALI vedenia svetelnej sústavy (+) / (-) v skrate voči N vedeniu - či nie je prívod DALI vedenia svetelnej sústavy (+) / (-) v skrate voči L vedeniu V opačnom prípade hrozí poškodenie DALI komponentov! Na skontrolovanie použite skúšačku napätia a multimeter. 8. Výstupy DALI riadiacej jednotky prepojte na výstupné DALI svorky svietidiel, senzorov a tlačidiel príslušnej inštalácie. D1+ D1- Maximálna dĺžka DALI zbernice pri priereze vodičov 1,5 mm 2 je 300 m. Maximálne zaťaženie jednej DALI zbernice je 250 ma. Maximálny počet zariadení na jednu DALI zbernicu je 64. V prípade potreby pripojenia ďaľších DALI zariadení je možné systém rozšíriť o ďaľšie DALI zbernice. 24 I KABELÁŽ Zapojenie DALI zbernice KABELÁŽ Zapojenie DALI zbernice I 25

14 KABELÁŽ Sieťové zapojenie V1 Ovládanie cez lokálne internetové pripojenie + vzdialená správa DALI riadiacej jednotky 1. Pripojte prevodník USB/ Ethernet na vstupný port USB1 modulu WebControl Prepojte komponenty sieťovými káblami FTP Cat.5e s koncovkami RJ45 podľa obrázku. Použite sieťové káble s priamym zapojením vodičov: RJ-45 Konektor T-568A Straight - Through Ethernet Cable PIN1 Svorku smerujte od seba 3. Zapojte do lokálneho Internetového pripojenia. Lokálne internetové dopojenie musí mať statickú verejnú IP adresu. Musia byť povolené porty 443 a 22. Ak to nie je možné, treba nastavenia pripojenia konzultovať s technickým oddelením SLE projects. Minimálna odporúčaná rýchlosť dátového pripojenia je 14,4 Mb/s. 26 I KABELÁŽ Sieťové zapojenie KABELÁŽ Sieťové zapojenie I 27

15 KABELÁŽ Sieťové zapojenie V2 Ovládanie cez GPRS internet + vzdialená správa DALI riadiacej jednotky 1. Pripojte prevodník USB/ Ethernet na vstupný port USB1 modulu WebControl Prepojte komponenty sieťovými káblami FTP Cat.5e s koncovkami RJ45 podľa obrázku. Použite sieťové káble s priamym zapojením vodičov: RJ-45 Konektor T-568A Straight - Through Ethernet Cable PIN1 Svorku smerujte od seba 3. Vložte dátovú SIM kartu do interrnetového routeru. Na SIM karte musí byť nastavená verejná statická IP adresa! Minimálna odporúčaná rýchlosť dátového pripojenia je 14,4 Mb/s. 28 I KABELÁŽ Sieťové zapojenie KABELÁŽ Sieťové zapojenie I 29

16 KABELÁŽ Sieťové zapojenie V3 Lokálne ovládanie cez WIFI + vzdialená správa DALI riadiacej jednotky 1. Pripojte prevodník USB/ Ethernet na vstupný port USB1 modulu WebControl Prepojte komponenty sieťovými káblami FTP Cat.5e s koncovkami RJ45 podľa obrázku. Použite sieťové káble s priamym zapojením vodičov: RJ-45 Konektor T-568A Straight - Through Ethernet Cable PIN1 Svorku smerujte od seba 3. Zapojte do lokálneho Internetového pripojenia. Lokálne internetové pripojenie pre vzdialenú správu, musí byť nastavené na neblokované DHCP internetové pripojenie. Ak to nie je možné, treba nastavenia pripojenia konzultovať s technickým oddelením SLE projects. Minimálna odporúčaná rýchlosť dátového pripojenia je 14,4 Mb/s. 30 I KABELÁŽ Sieťové zapojenie KABELÁŽ Sieťové zapojenie I 31

17 KABELÁŽ Sieťové zapojenie V4 Lokálne ovládanie cez WIFI 1. Namiesto modulu pre vzdialenú správu zapojte ethernet switch (LMS IT ZX LAN SWITCH 5P STEEL). 2. Pripojte prevodník USB/ Ethernet na vstupný port USB1 modulu WebControl. 5-PORT ETHERNET SWITCH 2. Prepojte komponenty sieťovými káblami FTP Cat.5e s koncovkami RJ45 podľa obrázku. Použite sieťové káble s priamym zapojením vodičov: RJ-45 Konektor T-568A Straight - Through Ethernet Cable PIN1 Svorku smerujte od seba Na WI-FI routeri musí byť nastavená statická IP adresa! 32 I KABELÁŽ Sieťové zapojenie KABELÁŽ Sieťové zapojenie I 33

18 ZÁZNAMY Inštalácia Meno pracovníka: Skrat na DALI zbernici: Áno Nie Skrat DALI voči: N L DALI Poznámky: Dátum: Podpis: Uvedenie do prevádzky Meno pracovníka: Poznámky: Dátum: Podpis: Odovzdanie zariadenia do užívania Poznámky: Odovzdal: Dátum: Podpis: Prebral: Dátum: Podpis: 34 I ZÁZNAMY ZÁZNAMY I 35
