1 Akumulačné ohniská Dvierka kachľových pecí

2

3 Obsah Technológia Kachľová pec Technika a kvalita Rámy Dizajn dvierok Produkty SF GT GT Automatická regulácia horenia Firma Hoxter 3

4 4

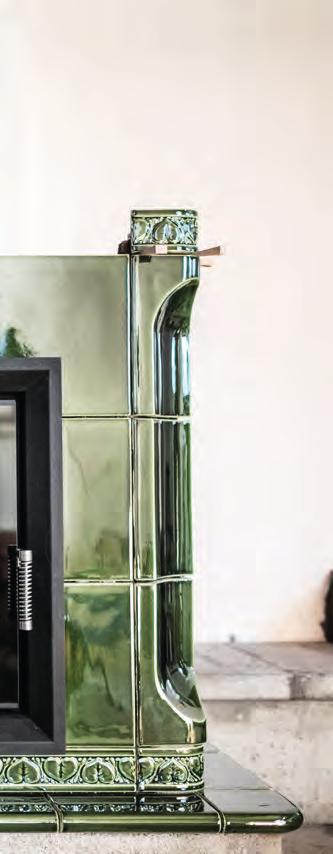

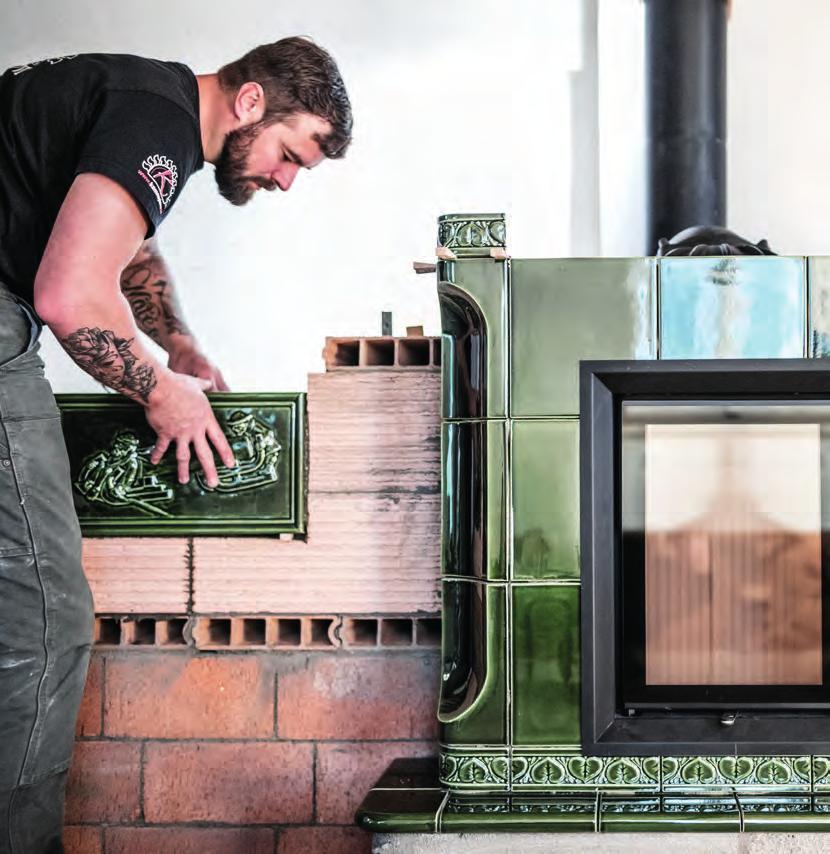

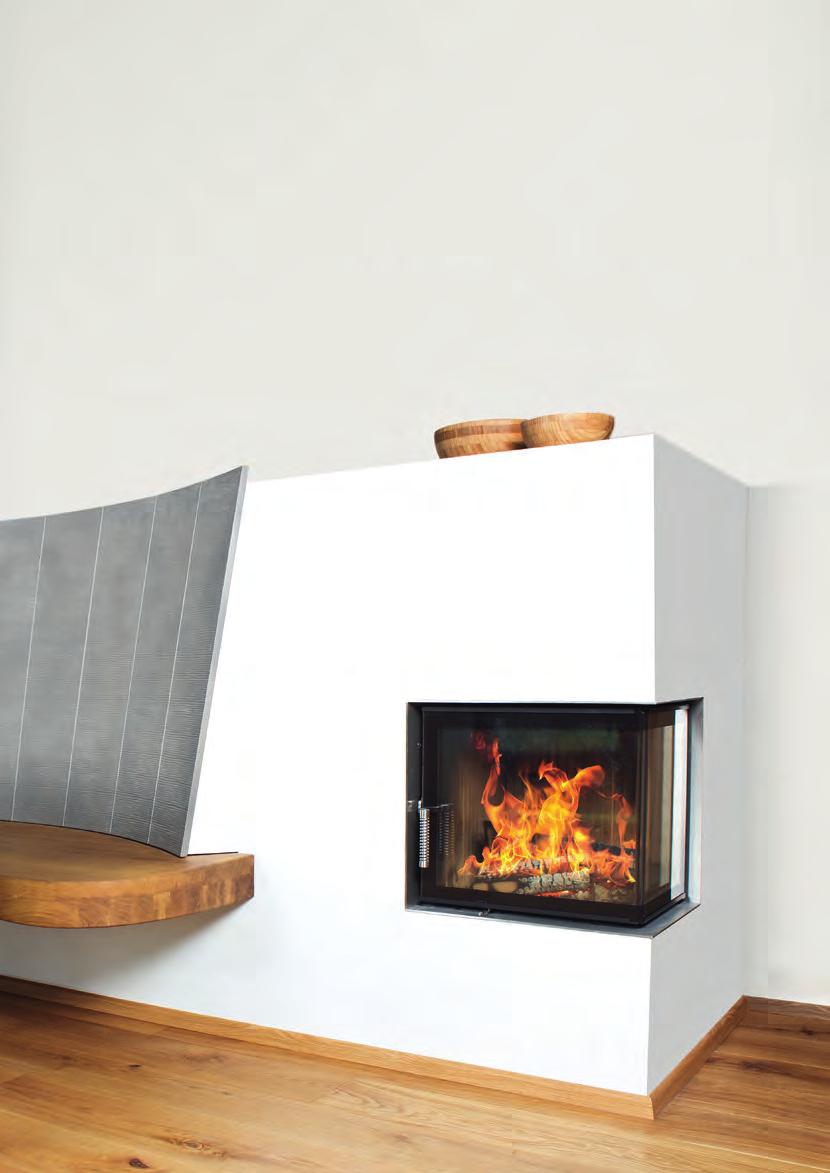

5 Kachľové pece Kachľová pec je vrcholným dielom kachliarskeho remesla. Tieto individuálne navrhované vykurovacie zariadenia sa vždy stanú centrom každého obydlia. Kachľové pece vynikajú tým, že dlho udržia naakumulované teplo, ktoré postupne ďalej sálajú do okolitého priestoru. Horúce spaliny prúdia ťahovým systémom, ktorému odovzdávajú teplo. Ohnisko, ale aj ťahový systém sú vyrobené z akumulačnej hmoty. Nahromadené teplo sa dostane rovnomerne počas 12 hodín na povrch kachľovej pece a následne je sálané z povrchu pece do priestoru. Druh vyžarovaného tepla a jeho vlastnosti sú porovnateľné s účinkami slnečného žiarenia a sú prospešné zdraviu. 5

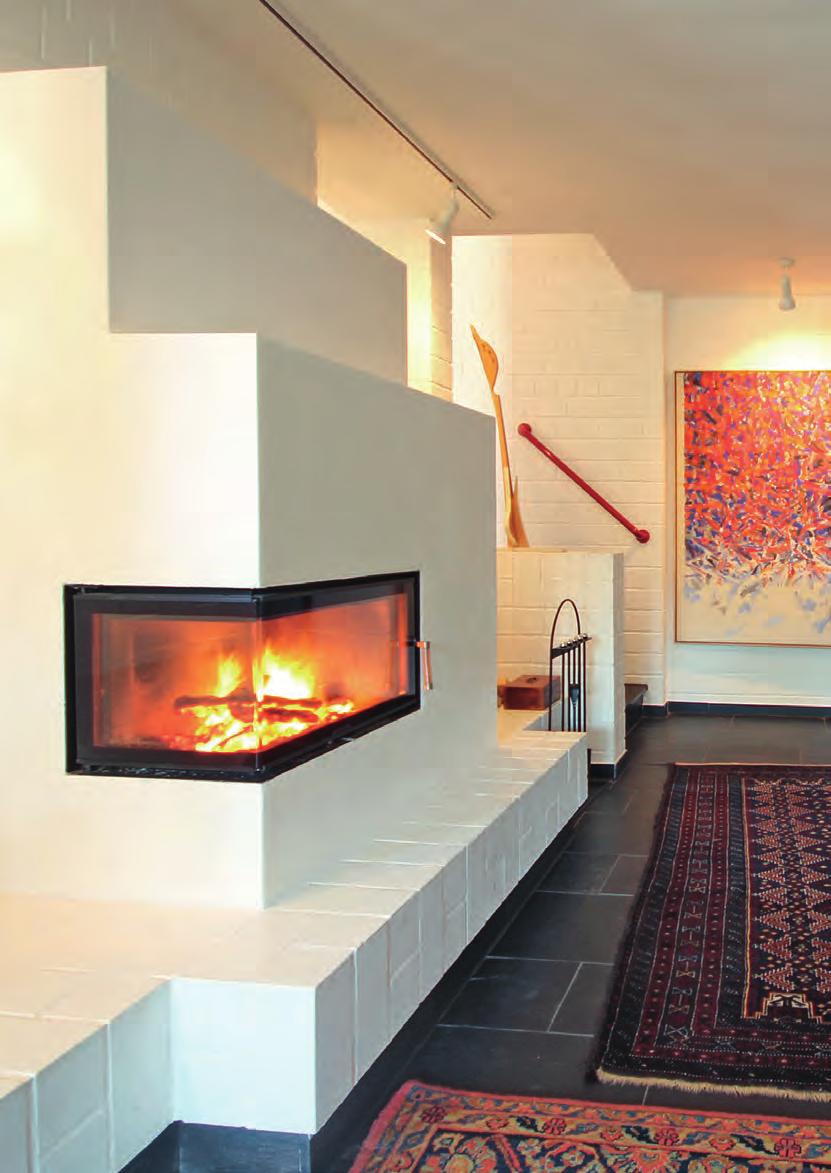

6 GT2 70/40/38

7 Neobyčajne veľké presklenie spojené s funkčnosťou Tradičnej kachľovej pece patria k najlepším vykurovacím technológiám. Schopnosť pece hromadiť teplo je veľmi dobrá a práve tak je dobré zdravé sálavé teplo z nej. Veľkosť ohniska a množstvo akumulačnej hmoty sú individuálne prepočítavané na konkrétny priestor s ohľadom na jeho tepelné straty. Do kachľovej pece sa prikladá len dvakrát denne. Po zakúrení sa kachľová pec naakumuluje teplom, ktoré je do priestoru postupne sálané až po ďalšie priloženie. Vďaka sálaniu cez sklo dvierok pece je v miestnosti cítiť už krátko po zakúrení prvé teplo. Izolačná schopnosť dvojitého presklenia dvierok na kachľových peciach HOXTER umožňuje zabudovať dvierka väčších formátov a tým dosiahnuť intenzívnejší pôžitok z ohňa. 7

8 Technika a kvalita Efektívne spaľovanie a malé množstvo odpadu Bezroštová technológia spaľovania prináša užívateľovi veľké výhody. Palivo zhorí až na najjemnejší popol, takže je využitá takmer celá jeho tepelná energia. Prostredníctvom takmer úplne zhoreného paliva sa množstvo popola značne redukuje, čím predlžuje doba pravidelnej údržby. Malé množstvo jemného popola v ohnisku podporuje dokonalé spaľovanie a umožňuje mať čisté sklo dvierok, čo je pre užívateľa veľmi výhodné. 8

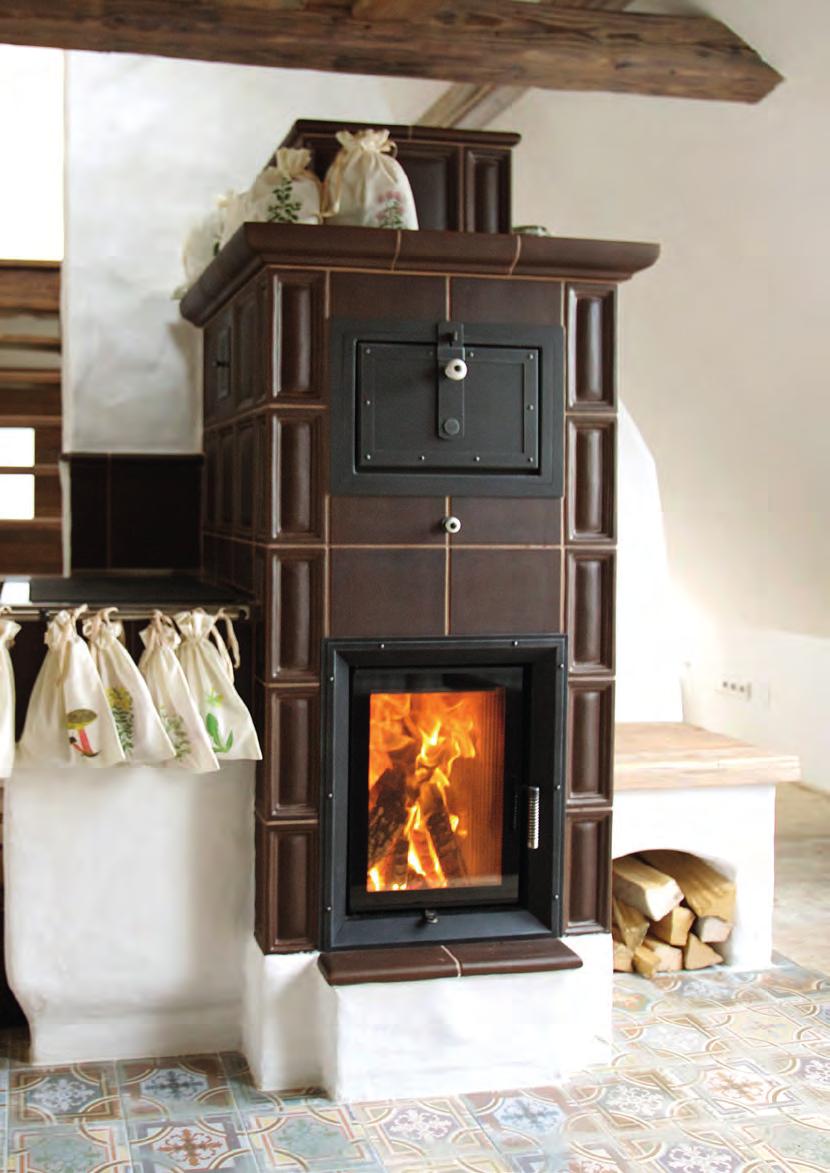

9 GT 37/50

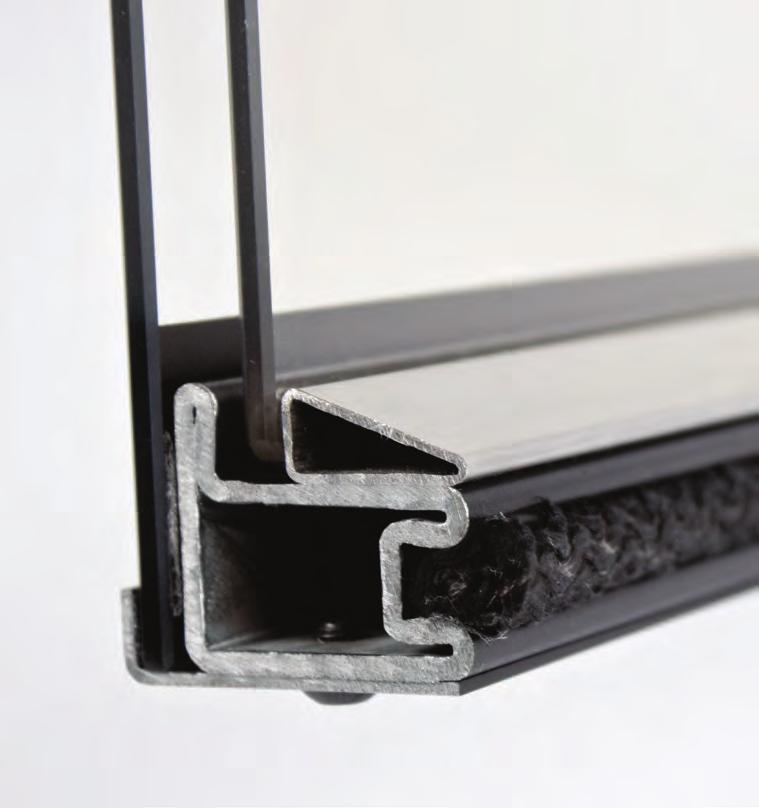

10 Stabilný profil dvierok Dvierka sú pohyblivé časti ohniska, ktoré by sa mali vyznačovať pevnosťou a stabilitou. Tieto vlastnosti sa dosahujú prostredníctvom špeciálne skonštruovaného profilu dvierok s hrúbkou plechu od 2,5 mm. Stabilitu dvierok pri každodennom používaní a vysokých prevádzkových teplotách garantujú parametre pevnosti použitého profilu. Profil dvierok umožňuje variabilné použitie pri jednoduchom aj pri dvojitom presklení. Tesnenie je vložené do drážky v profile dvierok, ktorá zároveň zabraňuje vypadnutiu tesnenia. 10

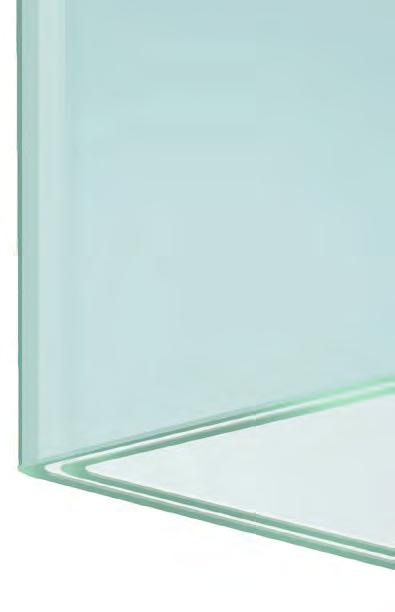

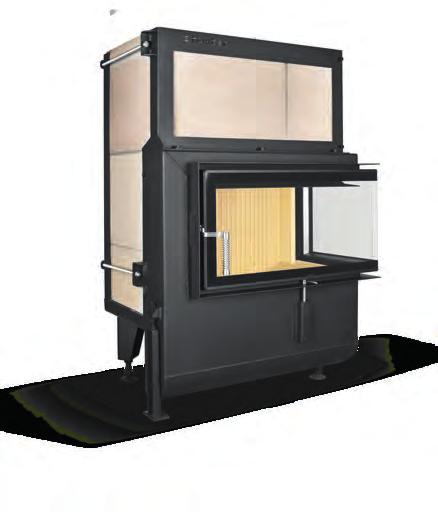

11 Dvojité presklenie Dvojité presklenie je prispôsobené aktuálnym trendom v stavebníctve. Prostredníctvom modernej izolácie domov klesá potreba energie v celom objekte ako aj v jednotlivých obytných miestnostiach. Prostredníctvom dvojitého presklenia na dvierkach kachľových pecí sa zlepšili ich izolačné vlastnosti, takže sa redukuje množstvo tepla, ktoré je cez dvierka sálané do priestoru. Tým sa zabraňuje prekúreniu v miestnostiach s nízkou potrebou energie. Takto sú štandardne dodávané všetky H 2 O vložky a dvierka na kachľových peciach. K dispozícii je aj rohový variant vložky krbu s dvojitým ako aj s jednoduchým presklením. Rohové dvierka s dvojitým presklením Dvojité presklenie pri rohových dvierkach je príkladom dokonalej inovácie, ktorá sa stala štandardom. Sotva nájdete efektívnejšiu kombináciu dizajnu a praktického využitia. Vnútorné sklo rohových dvierok je vložené do rámu s izoláciou, pričom izolácia kompenzuje rozpínavosť rôznych materiálov (sklo, kov) pri vysokých prevádzkových teplotách. Vnútorné aj vonkajšie sklo sú v rohu ohnuté a tým priestor medzi sklami zostáva tesne uzavretý a nevzniká tam žiadne znečistenie. Toto inovatívne riešenie rozširuje možnosti použitia rohového presklenia pre priestory s nižšími energetickými potrebami. 11

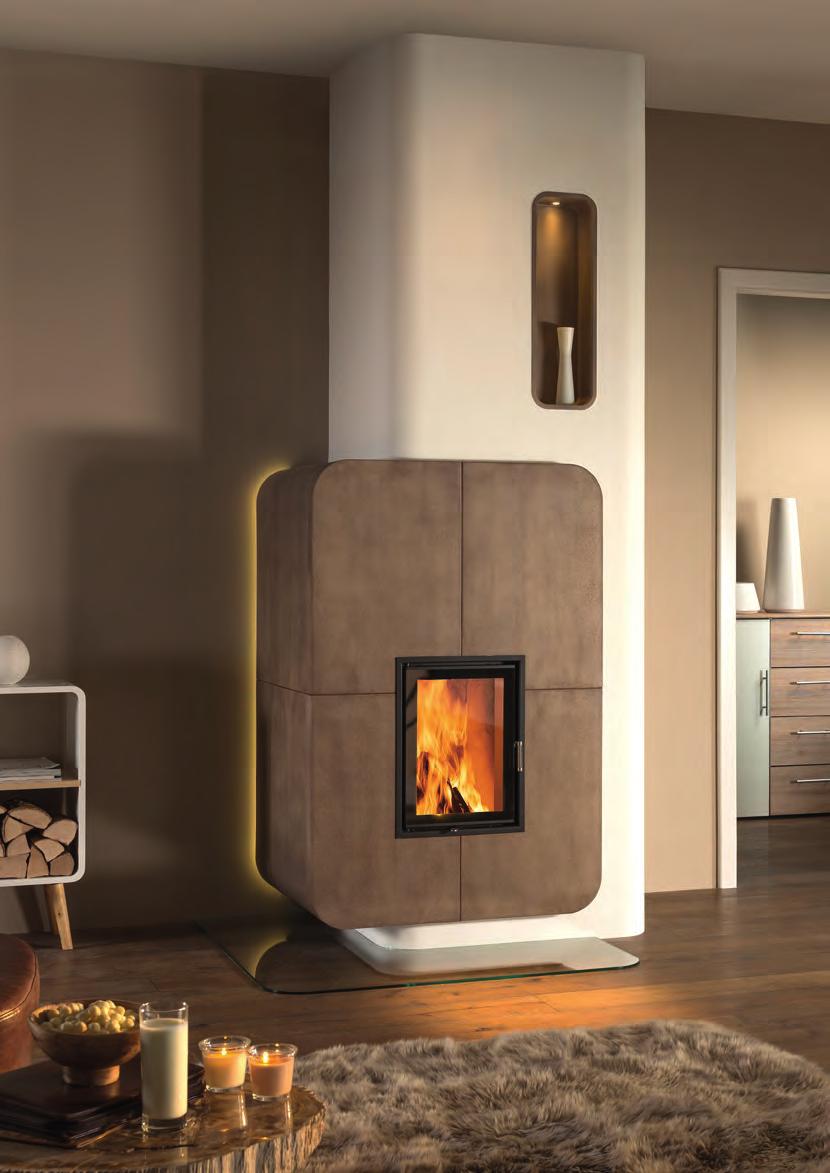

12 GT 37/50 foto Sommerhuber 12

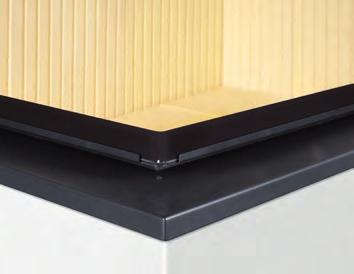

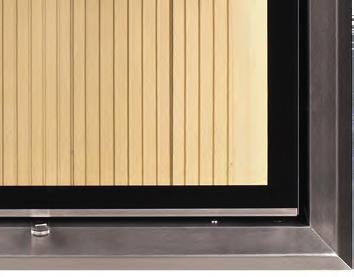

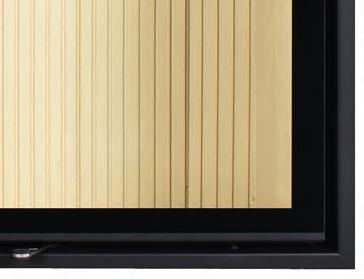

13 Rámy Celá viditeľná plocha dvierok je tvorená sklom tak, že rám dvierok, v ktorom je sklo osadené, nie je viditeľný. Tak je dosiahnutý ničím nerušený a neopakovateľný pohľad na oheň. Krycie a zabudovacie rámy zvyšujú estetiku pece i celého obytného priestoru. Kvalitné ušľachtilé materiály a ich spracovanie významne prispievajú k jej hodnote a dizajnu. Krycí rám 2 x 45 Krycí rám 1 x 90 Krycí rám 1 x 90 (rohové dvierka) Zabudovaci rám 50 mm 13

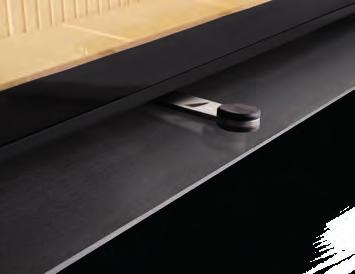

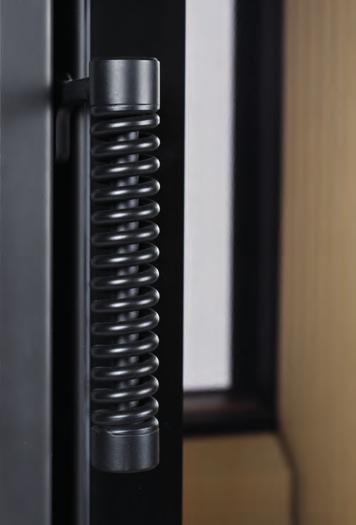

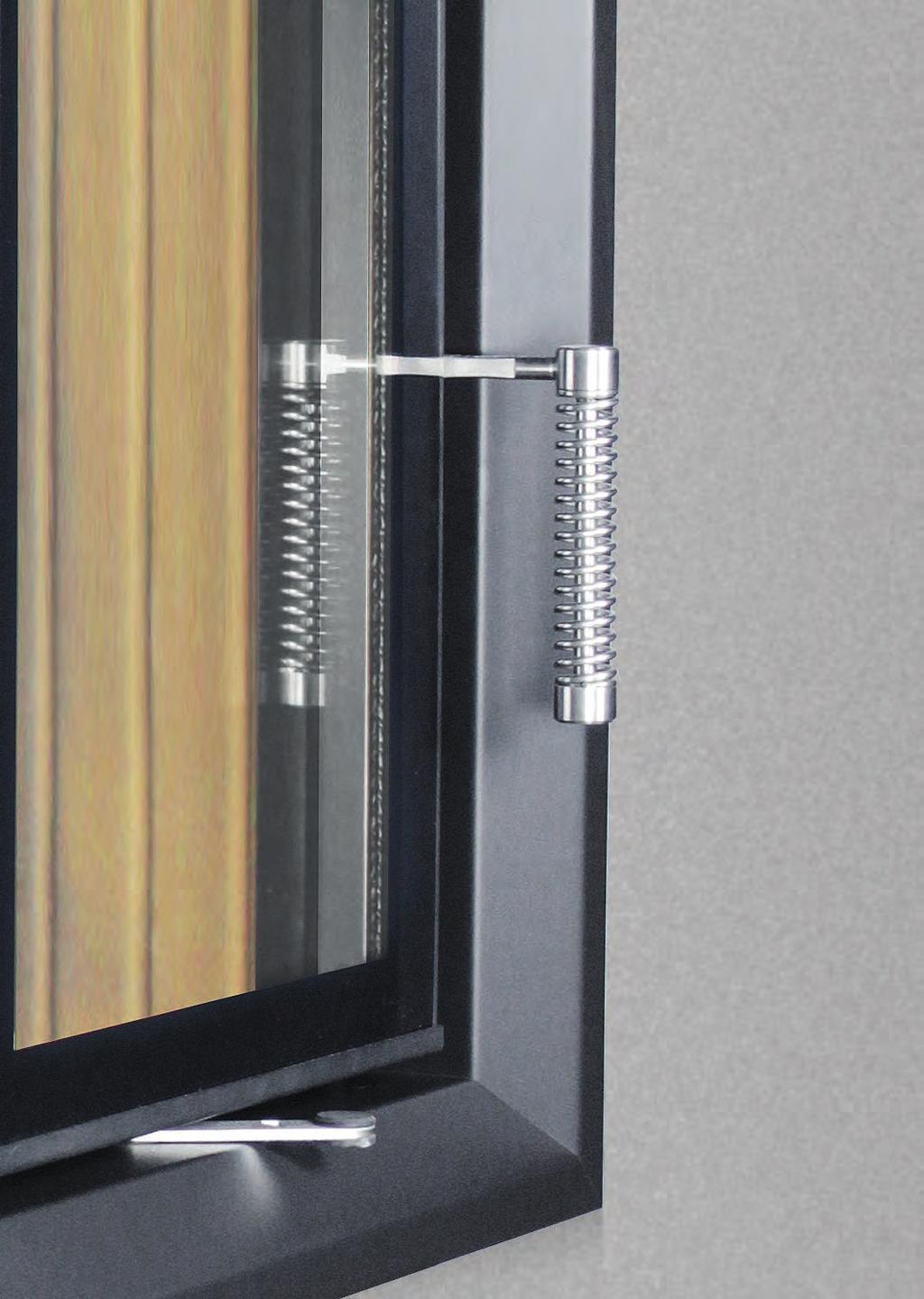

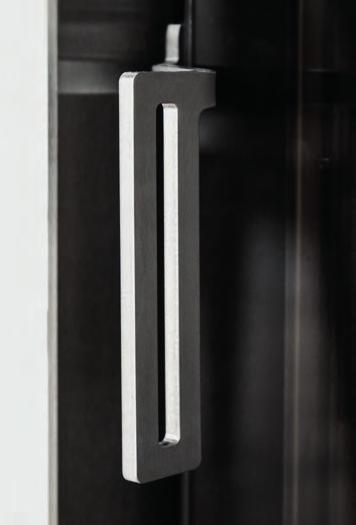

14 Dizajn dvierok Kľučka na dvierkach je štandardne vyrábaná z čiernej alebo z nerezovej ocele, môže byť vo forme klasickej špirály alebo jednoduchého rovného tvaru. Pre horevýsuvné dvierka sme vyvinuli originálnu odnímateľnú kľučku. Tunelové alebo vložky so zadným prikladaním môžu byť vybavené praktickou skrytou rukoväťou. Vonkajší rám dvierok môže byť vyhotovený zo štandardných líšt z čierneho kovu alebo z líšt z nerezovej ocele. Nerezové lišty dodajú vložke a jej častiam elegantný dizajn. Rúčka v tvare struny Rovná rúčka 14

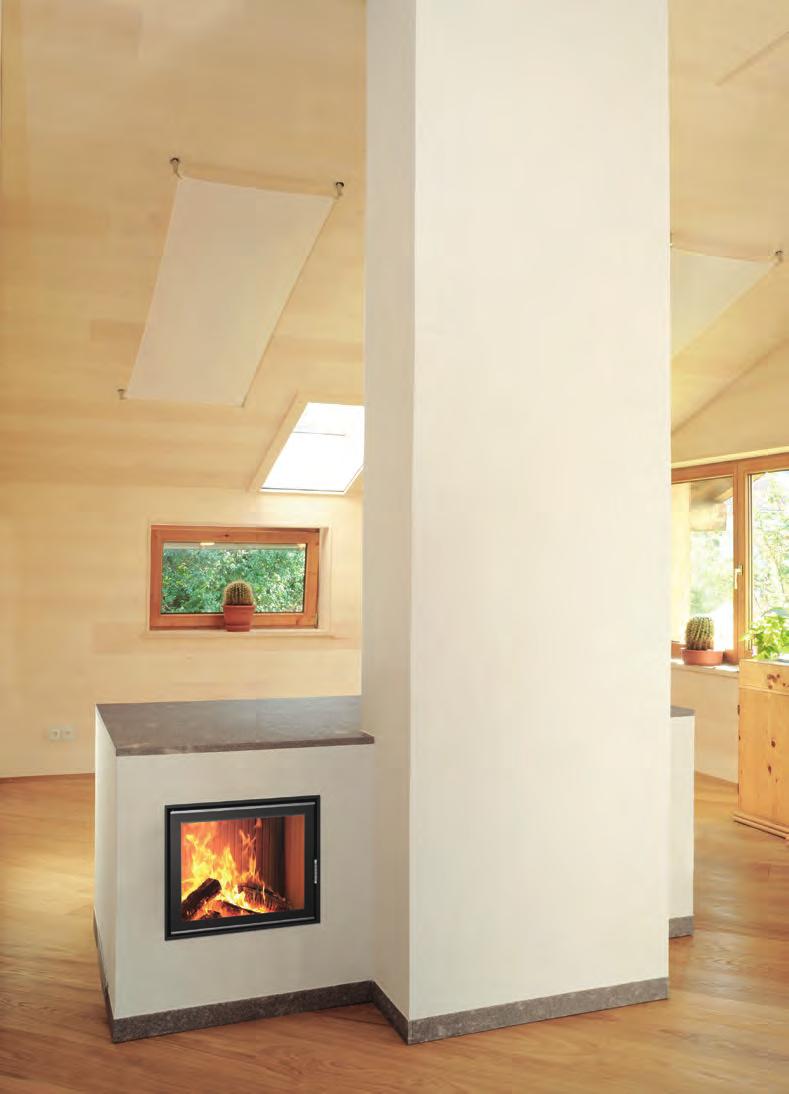

15 GT 63/51

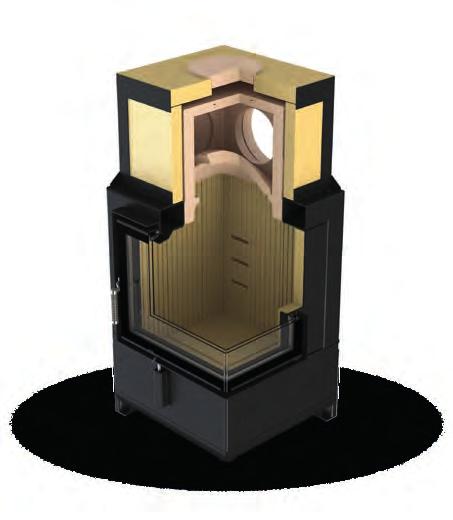

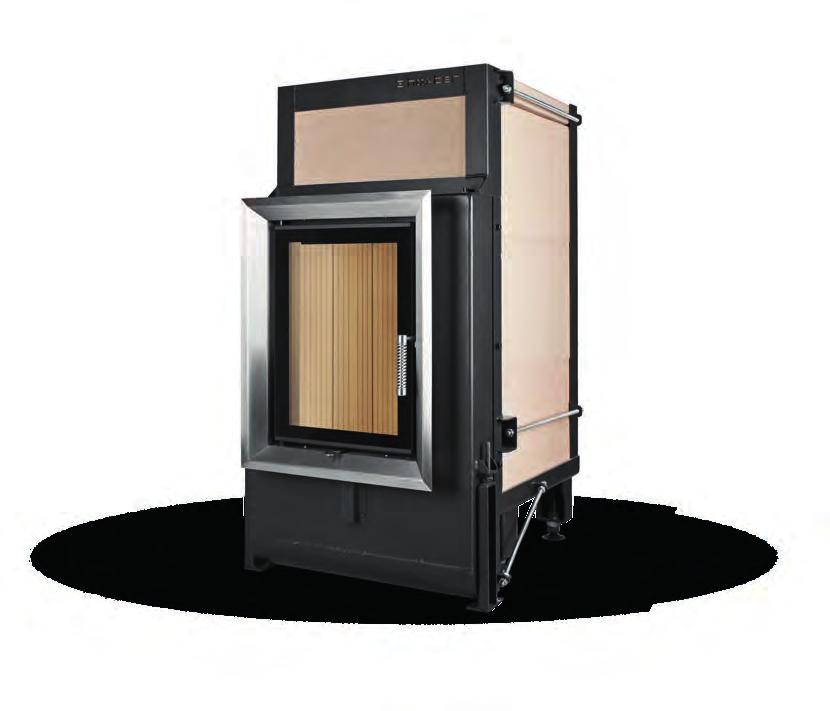

16 Akumulačné ohniská SF Hoxter akumulačné ohniská s dvojitým plášťom z kachliarskeho šamotu (6 + 4 cm) a sekundárnou spaľovacou komorou z vypáleného ľahčeného žiarobetónu tvoria perfektné ohnisko pece. Prostredníctvom nastaviteľného sekundárneho vzduchu prúdiaceho cez zadnú stenu ohniska docielite perfektné spaľovanie. Samozrejme certifikované S novým systémom akumulačných ohnísk s dvierkami kachľovej pece reaguje Hoxter na aktuálne emisné predpisy, ktoré obmedzili stavanie individuálnych ohnísk. Certifikované akumulačné ohniská Hoxter SF sú vyvinuté na základe otestovaných metód s ohľadom na tradičné materiály. Tieto spĺňajú hodnoty emisií BimschV stupeň 2 (Nemecko) a BVGA 15 NEU (Rakúsko). Vykurovacie ohniská Hoxter patria, napriek všetkým inováciám, do kategórie tradičných a remeselne vyhotovených kachľových pecí. 16

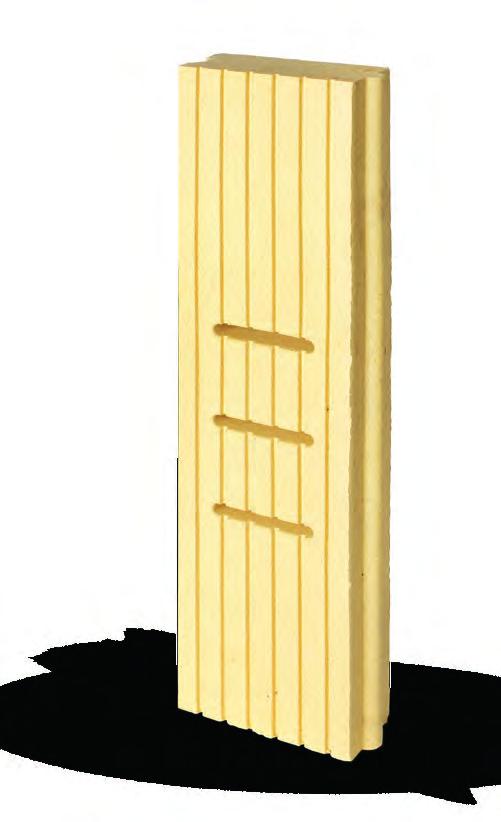

17 Účinný prívod vzduchu na horenie Prostredníctvom systému prívodu vzduchu do ohniska sú splnené všetky aktuálne emisné predpisy. Centrálny prívod vzduchu sa rozdeľuje ďalej do dvoch ciest do primárneho a do sekundárneho prívodu. Primárny vzduch sa vedie priamo zhora na dvierka pece a spredu ku pahrebe v ohnisku. Tento zároveň plní funkciu čistenia skla dvierok. Sekundárny vzduch sa vedie cez otvory, ktoré sú zabudované na zadnej stene ohniska. Tým je zabezpečený optimálny prívod vzduchu pre dôkladné horenie. Pomer medzi primárnym a sekundárnym vzduchom je nastavený vopred. Ale podľa konkrétnych požiadaviek je možné ho prispôsobiť na mieste stavby. 17

18 Univerzálny prechodový diel pre všetky ťahové systémy Hoxter akumulačné ohniská majú k dispozícii vlastný univerzálny prechodový kus pre napojenie na individuálne spalinové ťahy alebo ťahové modulové systémy. Materiál bol pri výrobe vypálený pri teplote C, a preto je veľmi odolný pre vysoké tepelné namáhania v ohnisku počas prevádzky. Tento stavebný diel je dvojplášťový a obsahuje prírubu pre vysokoteplotný snímač našej elektroniky ABRA 6. Dvojvrstvový ochranný plášť z vypáleného šamotu Jadro akumulačných ohnísk Hoxter pozostáva z tradičného kachliarskeho šamotu, ktorý sa vypaľuje pri teplotách viac ako C. Tým je zabezpečená dlhodobá kvalita a pevnosť ohniska. Navyše je plášť ohniska riešený dvomi vrstvami šamotových stien. Hrúbka vnútornej šamotovej steny je 6 cm, jednotlivé časti sú navzájom spojené prostredníctvom systému pero drážka. Vonkajšia stena zodpovedá 4 cm šamotovej platni, ktorá je zlepená štandardne kachliarskou žiaruvzdornou maltou. Sekundárna spaľovacia komora je zhotovená z keramického a vypaľovaného materiálu ISONYROLIT. Tento materiál sa vyznačuje veľmi dobrou tepelnou odolnosťou (do C). Tento druh ľahčeného žiarobetónu s nízkou tepelnou vodivosťou zabezpečuje dobré emisné hodnoty, ale tiež prenos tepla na vonkajšie vrstvy ohniska. 18

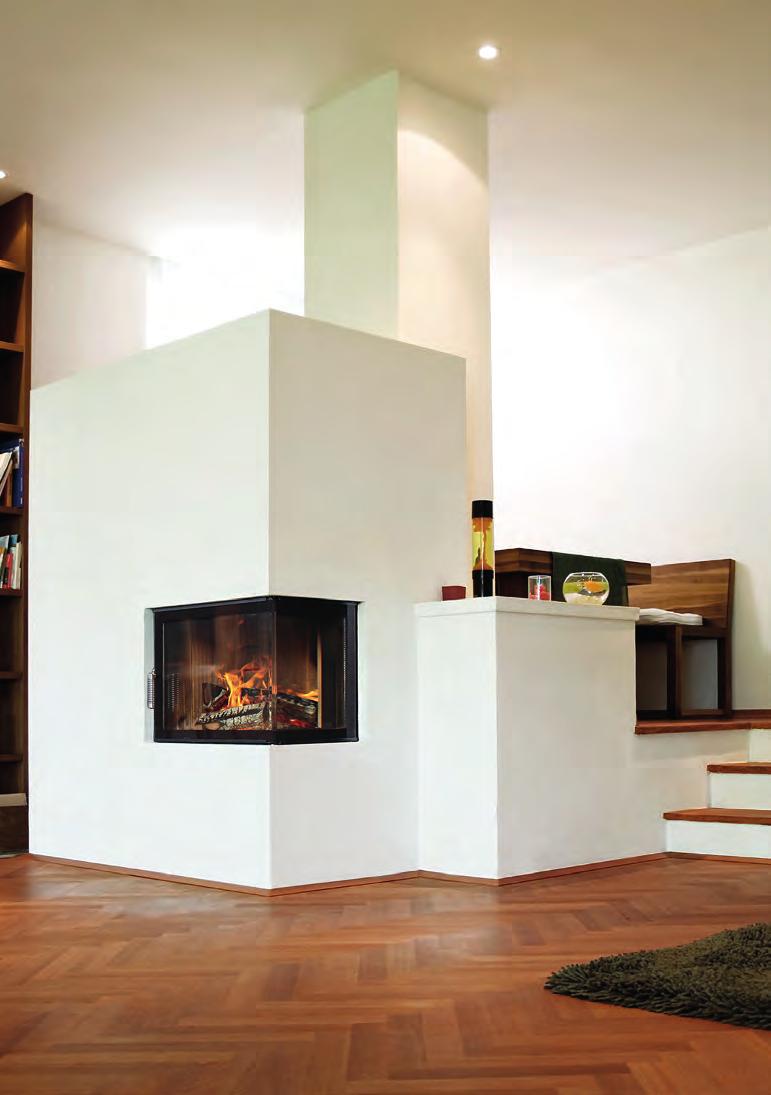

19 SF 50/35/45

20 SF /50 SF /51 SF /50T Dávka paliva 7 14 kg Dávka paliva kg Dávka paliva 7 14 kg Pôdorysné vnútorné rozmery ohniska (šírka x hĺbka) 31 x 40 cm Pôdorysné vnútorné rozmery ohniska (šírka x hĺbka) 56 x 40 cm Pôdorysné vnútorné rozmery ohniska (šírka x hĺbka) 31 x 45 cm SF /35/45 Dávka paliva 7 10 kg SF /40/38 Dávka paliva kg Pôdorysné vnútorné rozmery ohniska (šírka x hĺbka) 37 x 24 cm Pôdorysné vnútorné rozmery ohniska (šírka x hĺbka) 55 x 24 cm 20 Technické údaje a výkresy nájdete na našej internetovej stránke

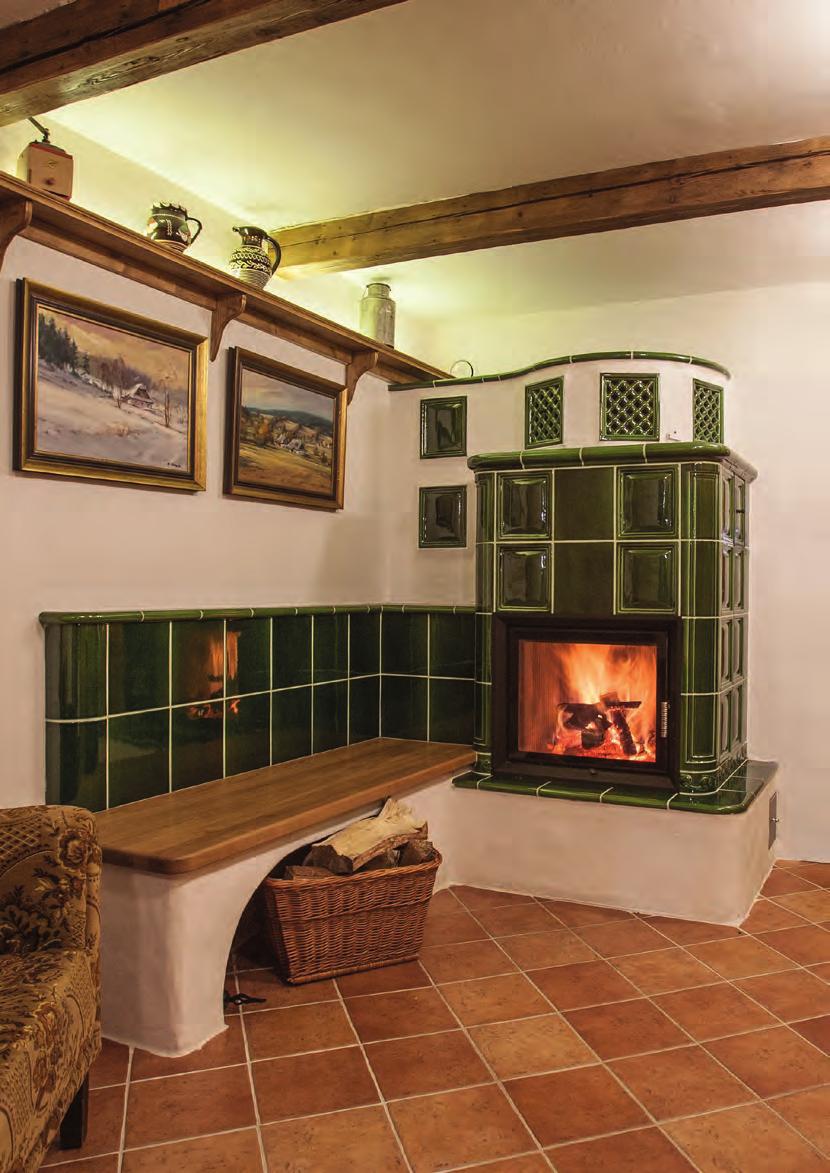

21 SF /51

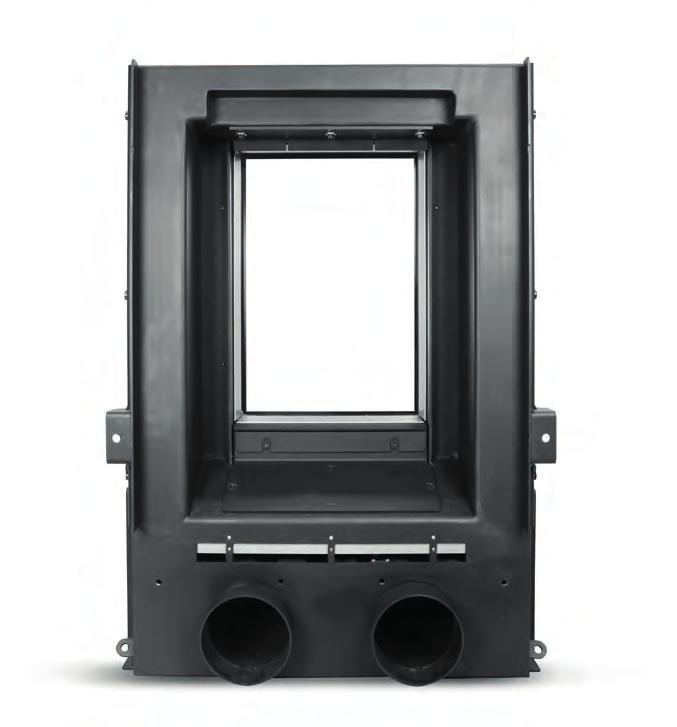

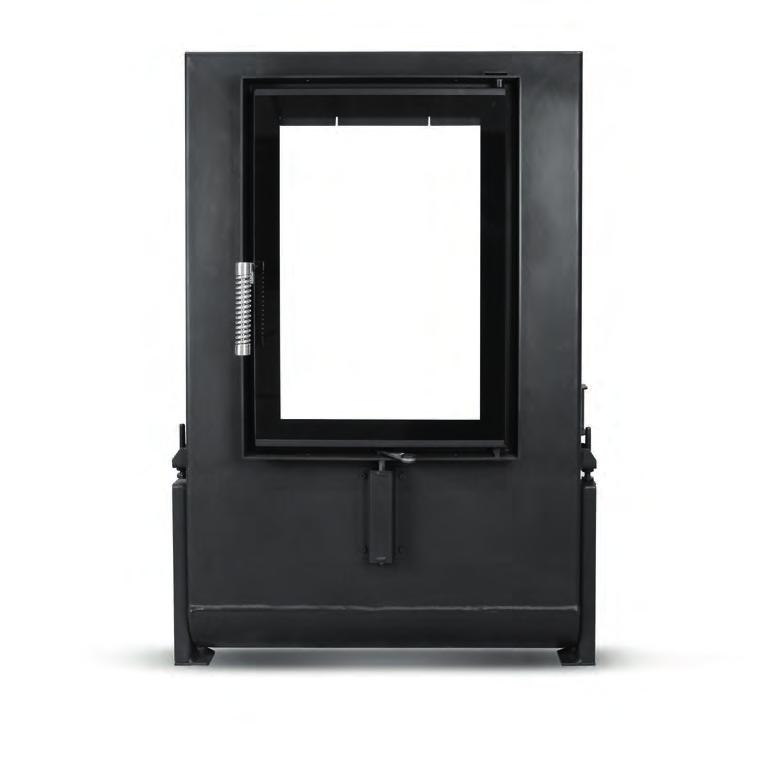

22 Dvierka kachľovej pece GT2 Dvierka kachľovej pece série GT2 sú prispôsobené akumulačným ohniskám SF. Od dvierok kachľovej pece Standard GT sa líšia v nasledujúcich bodoch: Rám prívodu vzduchu sa rozšíril, aby šamotové platne priamo nadviazali až na presklenie dvierok. Vďaka šamotu sú všetky kovové časti dvierok takto chránené. Príruba prívodu vzduchu je v tejto sérii už zabudovaná. Prívod vzduchu je vedený zhora na sklenené dvierka, spredu na pahrebu ohniska a voliteľne cez dvojité dno do spaľovacej komory. Ako príslušenstvo pre individuálne stavané kachľové pece máme v ponuke šamotové napojovacie tvarovky ako aj dvojité dno ohniska. 22

23 Nastaviteľný prívod vzduchu Osobitú pozornosť treba venovať trojitému systému prívodu vzduchu. Oplach skla dvierok, prívod vzduchu na pahrebu na dne ohniska, ako aj sekundárny prívod vzduchu do spaľovacej komory je možné nastaviť individuálne podľa konkrétnych podmienok. Optimálny prívod vzduchu tak zabezpečí nízke emisie a čisté horenie. Aby sa zvýšila dynamika prúdenia vzduchu dôležitého pre spaľovací proces, disponuje integrovaná vonkajšia príruba vzduchu na dvierkach kachlí GT2 aerodynamickými prvkami. Tieto sú umiestnené v mieste prúdenia vzduchu. 23

24

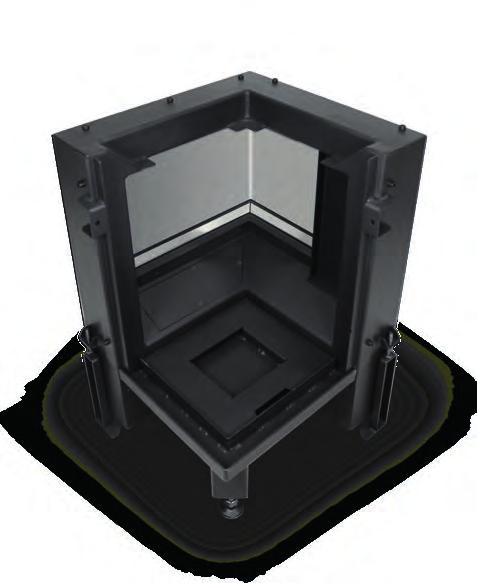

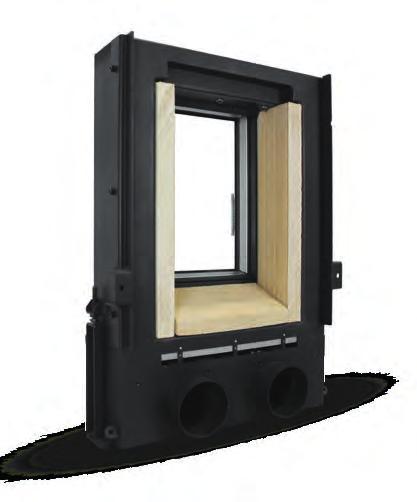

25 Menej viditeľnej ocele v ohnisku Rám na dvierkach z ocele je vyplnený šamotom. Tento na jednej strane spĺňa estetickú funkciu (kompaktná plocha zo šamotu nie je rušená komponentmi z ocele), na druhej strane sú oceľové časti chránené pred pôsobením tepla. Toto riešenie zabraňuje možným deformáciám, ktoré sú spôsobené vysokými prevádzkovými teplotami. Tak isto sa vylúčilo nebezpečenstvo kondenzovania vody. Podstavec pre individuálnu výstavbu akumulačného ohniska Veľkú variabilitu pri technickej realizácii kachľových pecí umožňuje kovový podstavec, ktorý zároveň zlepšuje funkčnosť pece. Na podstavec je možné postaviť akumulačné ohnisko dokonca aj so sekundárnym prívodom vzduchu. Pri tunelovej variante ohniska s dvomi dvierkami sa prívod vzduchu spája v podstavci a regulácia vzduchu sa sústreďuje v jedných dvierkach. 25

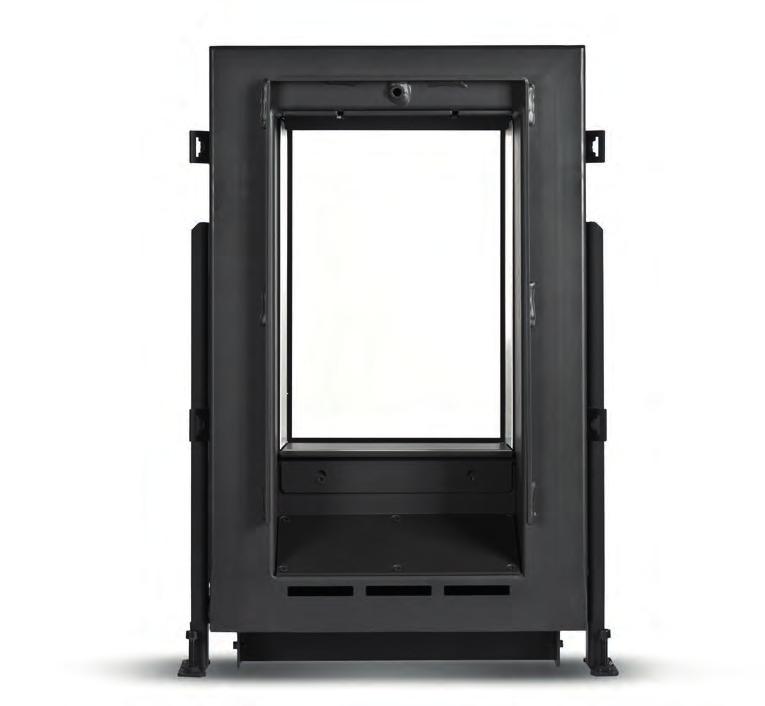

26 GT2 37/50

27 GT2 37/50 Dávka paliva 10 kg GT2 63/51 Dávka paliva 15 kg GT2 50/35/45 Dávka paliva 10 kg GT2 70/40/38 Dávka paliva 10 kg Technické údaje a výkresy nájdete na našej internetovej stránke 27

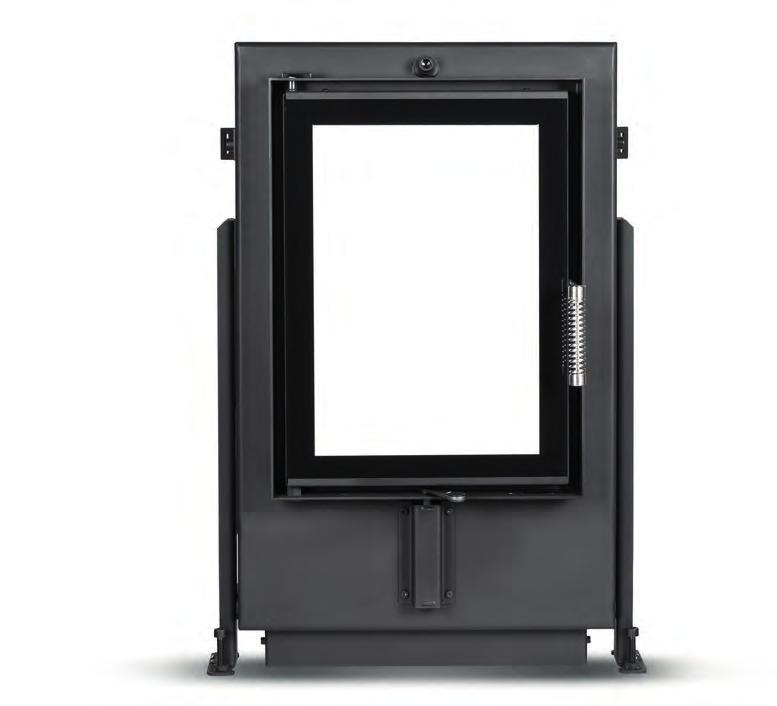

28 Dvierka kachľovej pece GT Dvierka kachľovej pece GT Hoxter predstavujú kvalitný veľmi hodnotný komponent pre výstavbu individuálnych akumulačných pecí. Všetky nové GT modely sú konštruované tak, aby sa dal nastaviť prívod vzduchu (primárny a sekundárny vzduch). Sekundárny vzduch sa pritom vedie dnom ohniska. Vďaka tomu sú dvierka pripravené aj pre výstavbu podľa rakúskej značky emisnej kvality UZ37. 28

29 29

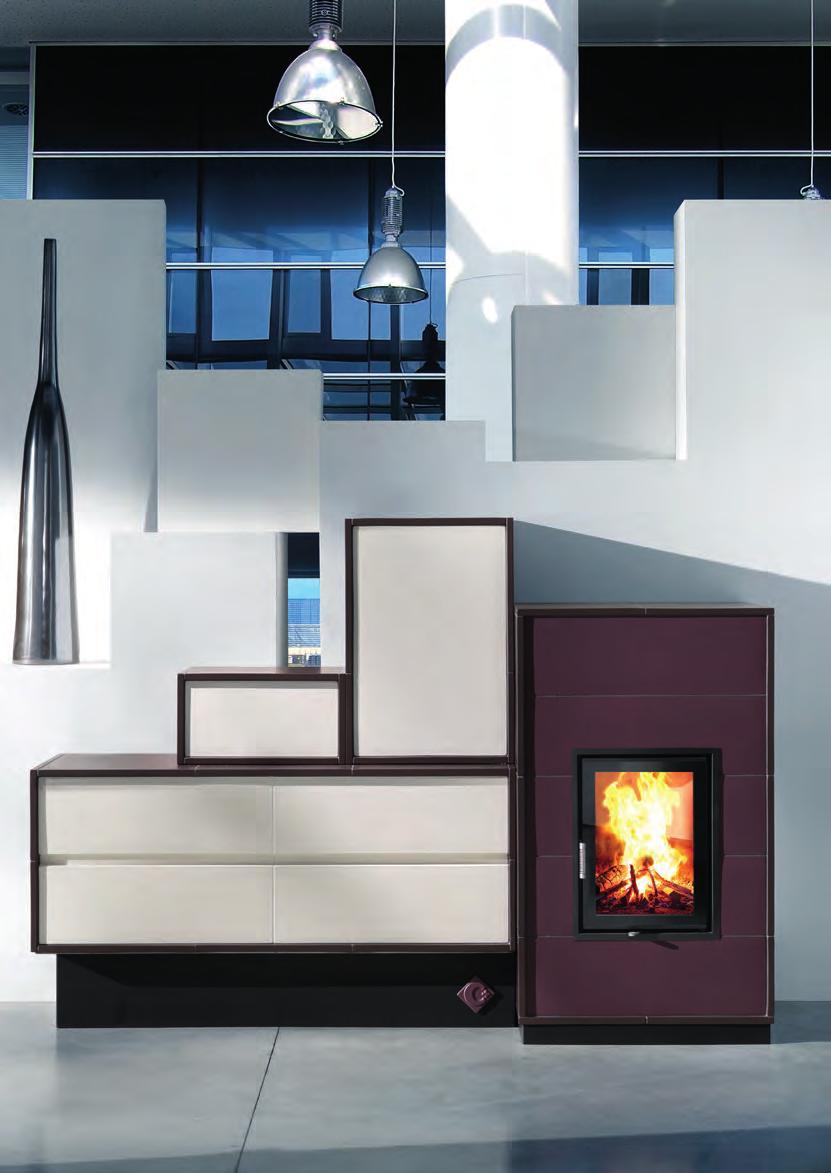

30 GT 63/51 GT 37/50

31 GT 32/44 Dávka paliva 7 kg GT 37/50 Dávka paliva 10 kg GT 63/51 Dávka paliva 15 kg GT 50/37 Dávka paliva 12 kg GT 67/38 Dávka paliva 15 kg GT 70/40/38 Dávka paliva 15 kg Technické údaje a výkresy nájdete na našej internetovej stránke 31

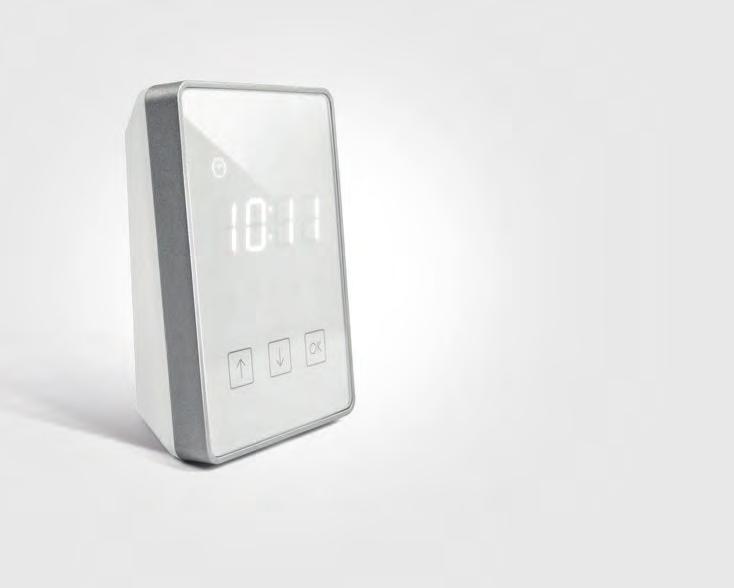

32 Regulácia horenia ABRA 6.1 Automatická regulácia horenia kontroluje aktuálny stav spaľovacieho procesu a reguluje horenie do optimálnych hodnôt. Po dohorení paliva regulácia uzavrie prívod vzduchu na horenie, čo predĺži dobu tlenia aktívnych uhlíkov pahreby v ohnisku a zabráni odvetrávaniu využiteľného tepla. Technické inovácie sme zamerali na moderný dizajn a z praxe vychádzajúce riešenia: prenosný displej bez mechanického spojenia s komponentmi, jednoduché ovládanie a tiež robustnosť jednotlivých komponentov. Riadiaca jednotka Displej Klapka prívodu vzduchu Displej Komunikácia medzi displejom a riadiacou jednotkou prebieha bezdrôtovo. Displej je vyhotovený ako samostatne stojaci, čo znamená, že ho môžete umiestniť kdekoľvek v dome a mať tak všetky potrebné informácie poruke. 32

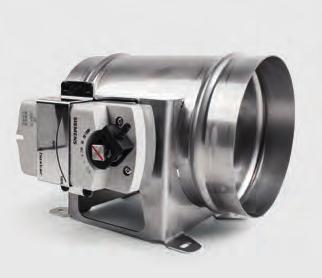

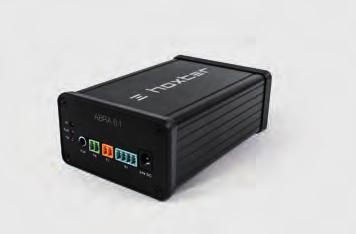

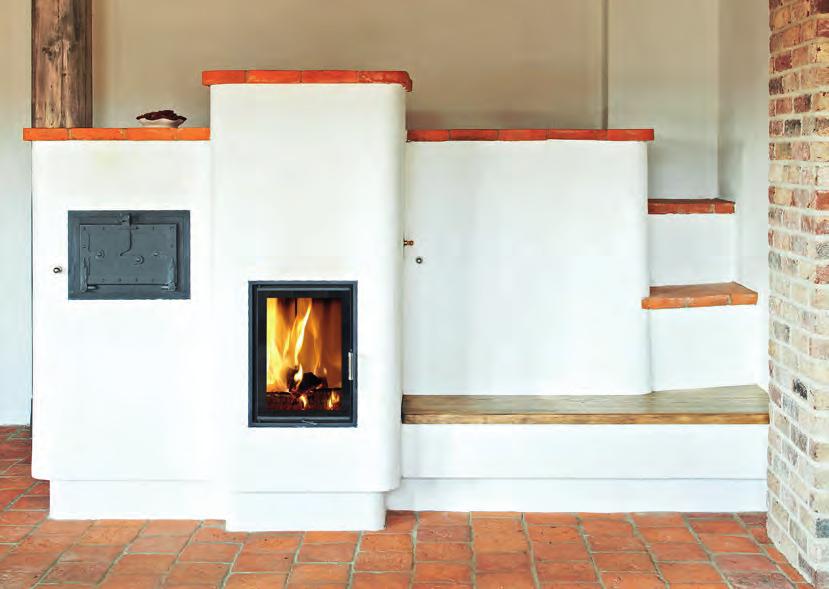

33 GT 37/50 Nová riadiaca jednotka a dverový kontakt Robustná klapka Nové telo jednotky je z hliníka, je vybavené farebnými konektormi a externým napájacím adaptérom. Bezkontaktný dverový spínač pracuje na princípe magnetických síl a teda nedochádza pri ňom k žiadnemu mechanickému pohybu. Z praktického hľadiska je takéto riešenie úplne bezúdržbové a celkom eliminuje vznik mechanických porúch. Nová vzduchová klapka je zhotovená z 1 mm hrubej nerezovej ocele, aby sme tak zamedzili mechanickým deformáciám. Je osadená motorom SIEMENS s vratnou pružinou. Pri výpadku napájania sa klapka vďaka pružine automaticky otvorí a pošle informáciu o pozícii do riadiacej jednotky, čím zabráni následným chybám vzniknutým zo zlej pozície klapky. 33

34 Firma Hoxter Najlepšie technológie začínajú pri detailoch I tá najmenšia súčiastka má svoje presné miesto a funkciu. Tvoríme kvalitné produkty vďaka kvalite použitých materiálov a kvalitnej ľudskej práce. Zameriavame sa na potreby užívateľa a detailné technické spracovanie. Práve preto spĺňajú produkty HOXTER najvyššie kvalitatívne požiadavky a ponúkajú maximálny komfort obsluhy.

35 Hoxter zákaznícky servis Stojíme za našimi produktmi a sme tu pre vás vo chvíli, keď nás potrebujete. Všetky servisné požiadavky vybavujeme v priebehu niekoľkých dní. Zákaznícky servis riešime priamo z výroby prostredníctvom spolupracovníkov, ktorý naše zariadenia dôkladne poznajú. Revízne otvory v korpuse vložiek umožňujú prístup ku všetkým pohyblivým dielom. V obstavbe tak nie sú potrebné žiadne mriežky alebo podobné servisné otvory. 35

36 Vaše dôvera je náš záväzok Preberáme zodpovednosť za naše produkty. Môžete sa spoľahnúť na našu technickú podporu a servis pri kúpe nového produktu alebo oprave staršieho. Pomôžeme Vám s výberom vhodného produktu a technológií vykurovania pre Váš dom. Našu obchodnú sieť tvoria preškolení kachliarski majstri - odborníci poskytujúci komplexnú realizáciu akumulačných pecí a krbov. 36

37 Rozumieme tomu, čo robíme Úzka spolupráca s remeselníkmi a mnohoročné skúsenosti vo vývoji a konštrukcii kachliarskej techniky z nás robia skutočných odborníkov. Hodnoty, ktoré sme doteraz vytvorili, nás motivujú pri ďalších návrhoch, ktoré posúvajú naše produkty medzi tie najlepšie. Sme hrdí na to, že naše inovatívne riešenia prispievajú k vývoju technológií v celom kachliarskom obore 37

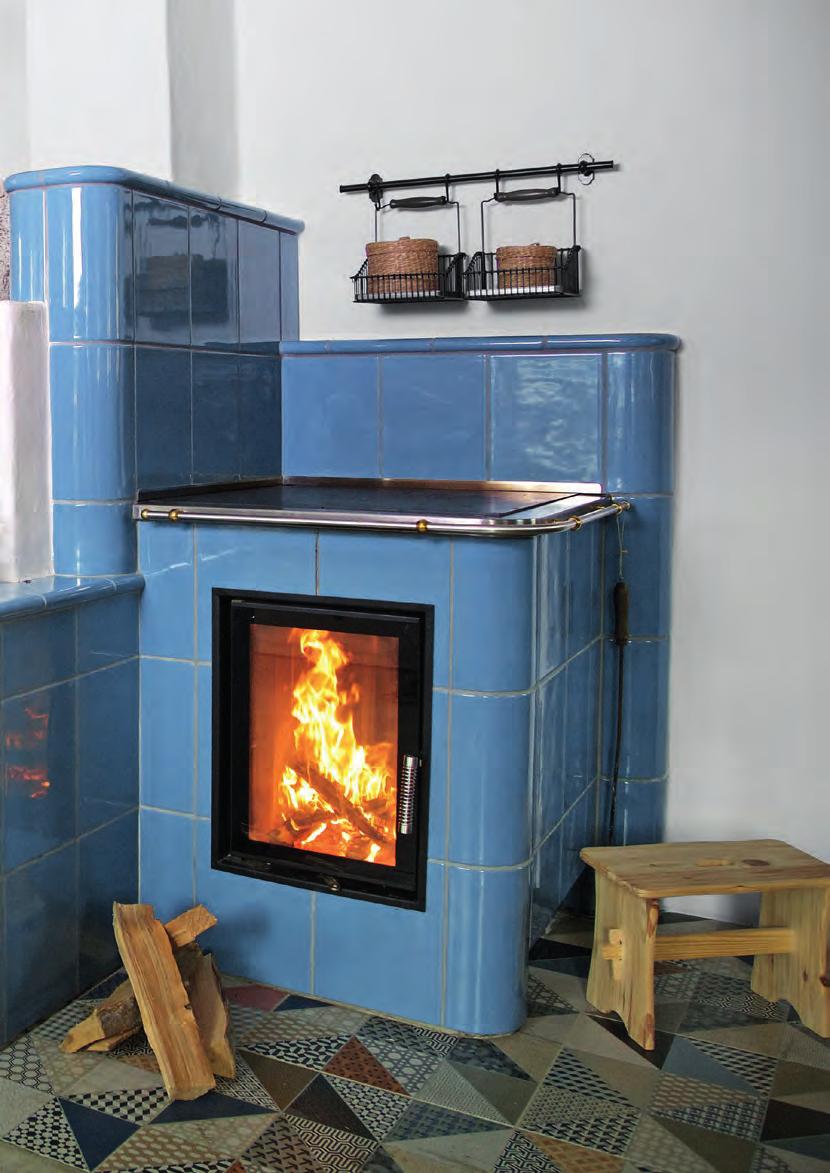

38 GT 37/50
