1 Akumulační topeniště Kamnová dvířka

2

3 Obsah Technologie Akumulační kamna Technika a kvalita Rámy Design Produkty Akumulační topeniště SF Kamnová dvířka GT Kamnová dvířka GT Regulace hoření Firma Hoxter 3

4 4

5 Akumulační kamna Kachlová pec je vrcholným dílem kamnářského řemesla. Tyto zcela individuálně navrhované stavby vytvářejí opravdové srdce každého domu či chalupy. Vyznačují se schopností dlouho udržet nashromážděné teplo, které se poté dále sáláním uvolňuje do okolního prostoru. Horké spaliny proudí tahovým systémem, kterému před odchodem do komína předávají část své tepelné energie. Samotné topeniště, ale i celý tahový systém jsou vystavěny z akumulačních materiálů schopných teplo udržet až po dobu 12 hodin. Naakumulované teplo poté postupně sálá z akumulační hmoty k povrchu pece a poté dále do prostoru. Vyzařované teplo a jeho vlastnosti jsou velmi podobné slunečnímu záření a mají tedy příznivý vliv na lidský organismus a zdraví. 5

6 GT2 70/40/38

7 Neobvykle velké prosklení propojené s tradiční funkcionalitou Díky svým schopnostem akumulace tepla a zdravému tepelnému sálání patří akumulační kamna k nejefektivnějším způsobům vytápění. Velikost topeniště a množství akumulační masy se vždy dimenzuje pro konkrétní obytné místnosti a jejich tepelnou ztrátu. Do akumulačních kamen se přikládá jen dvakrát denně. Při zatopení se kamna nabijí teplem a následně vytápějí místnost až do dalšího přiložení. Rychlý přísun tepla do místnosti po zatopení nabízí tepelné sálání přes pohledové sklo. Díky velmi dobrým izolačním schopnostem dvojitého prosklení kamnových dvířek HOXTER může mít pohledové sklo větší rozměry a tak poskytovat větší požitek z hořícího ohně. 7

8 Technika a kvalita Účinější spalování s menším množstvím odpadu Bezroštové topeniště poskytuje uživateli několik důležitých výhod. Palivo v bezroštovém topeništi dohořívá do jemného popele a uvolňuje tak maximum tepelné energie. Díky úplnému dohoření paliva se rovněž redukuje objem dřevního odpadu, což v praxi znamená prodloužení intervalu pravidelné údržby topeniště. Vrstva jemného popele, která v bezroštovém topeništi vzniká po dohoření paliva, napomáhá k vyšší čistotě hoření a pohledového skla, která je pro uživatele tak důležitá. 8

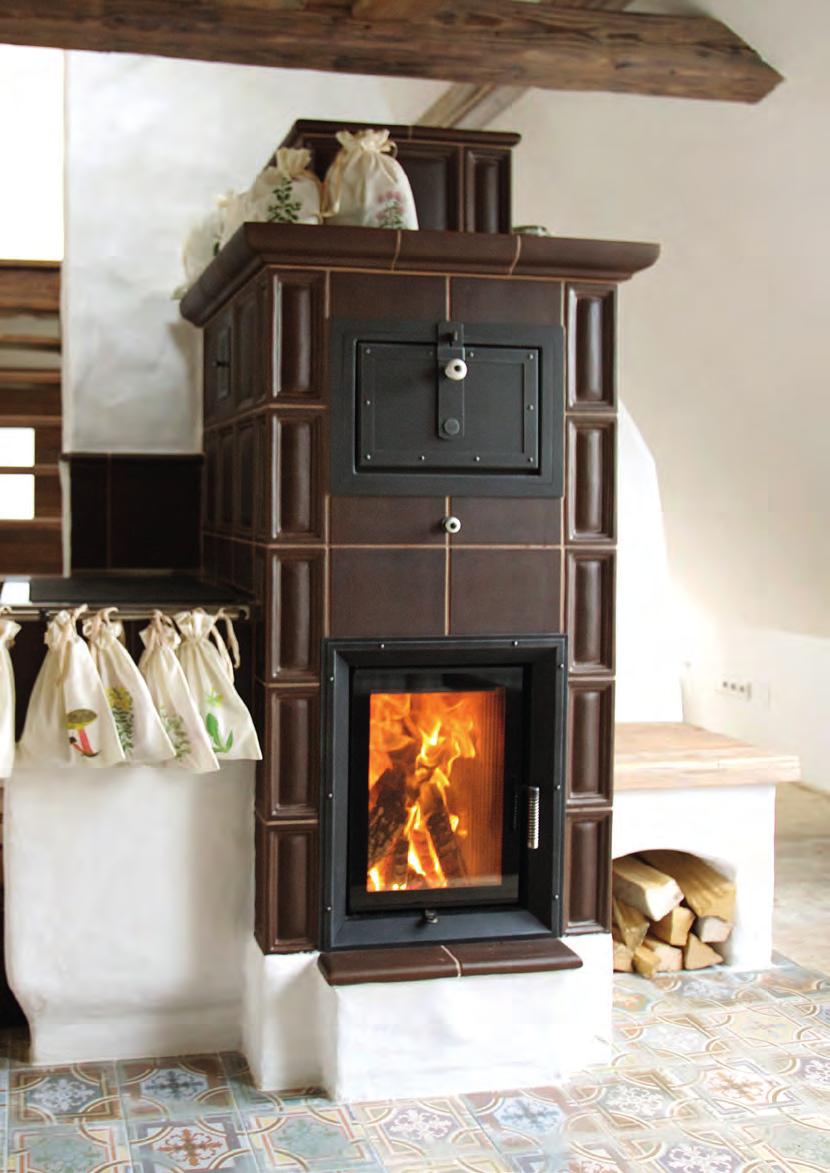

9 GT 37/50

10 Stabilní dveřní profil Dvířka patří k mechanicky namáhaným komponentům, u nichž je kladen velký důraz na pevnost a stálost. Tyto vlastnosti splňuje speciálně zhotovený dveřní profil o síle stěny 2,5 mm. Parametr pevnosti dveřního profilu garantuje stálost vlastností dvířek při každodenním provozu ve vysokých teplotách. Dveřní profil lze variabilně kombinovat s jednoduchým i dvojitým prosklením dvířek. Těsnění je ve dveřním profilu zasazeno do konické drážky, která zajišťuje těsnění proti vypadnutí. 10

11 Dvojité prosklení Dvojité prosklení dvířek odpovídá aktuálním stavebním standardům. Díky současným možnostem tepelné izolace staveb je energetická potřeba domů i jednotlivých místností nižší než dříve. Dvojité prosklení zlepšuje izolační vlastnosti dvířek a redukuje množství tepla prosálaného dvířky do místnosti. V místnosti s nižší energetickou potřebou tak nedochází k přetápění. Dvojité prosklení standardně dodáváme ke všem teplovodním produktům a kamnovým dvířkům. U krbových vložek a teplovodních krbových vložek v rohovém provedení je varianta prosklení volitelná. Rohová dvířka s dvojitým prosklením Dvojité prosklení pro rohová dvířka je příkladnou ukázkou dokonalé inovace zavedené do standardu. Efektivnější kombinaci designu a praktičnosti si lze sotva představit. Vnitřní rohové sklo je do rámu dvířek uloženo v těsnění, které dilatuje teplotní roztažnost použitých materiálů při vysokých provozních teplotách. Obě použitá skla jsou v rohu ohýbaná, aby byl prostor mezi skly uzavřen a chráněn před pronikáním nečistot. Toto inovativní řešení rozšiřuje možnosti výběru rohového prosklení i do místností s nižšími energetickými potřebami. 11

12 GT 37/50 foto Sommerhuber 12

13 Rámy Pohledová dvířka jsou celoprosklená bez viditelného rámu a poskytují tak velkorysý pohled na oheň. Krycí a stavěcí rámy zvyšují estetiku produktu i po jeho zabudování do interiéru. Jejich detailní zpracování a kvalita materiálů umocňují hodnotu a design celé stavby. Krycí rám 2 x 45 Krycí rám 1 x 90 Krycí rám 1 x 90 (rohová dvířka) Stavěcí rám 50 mm 13

14 Design Vnější pohledové sklo může být uchyceno buď standardními černými lištami nebo lištami z broušené nerezové oceli. Nerezové provedení zvýrazňuje produkt jako celek i jeho komponenty vyrobené z ušlechtilých materiálů. Chcete-li docílit jednotného designu, můžete zvolit kličku v černém provedení. Pružinová klička Plochá klička 14

15 GT 63/51

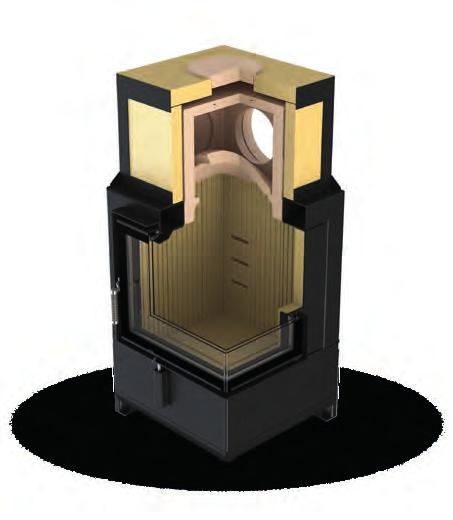

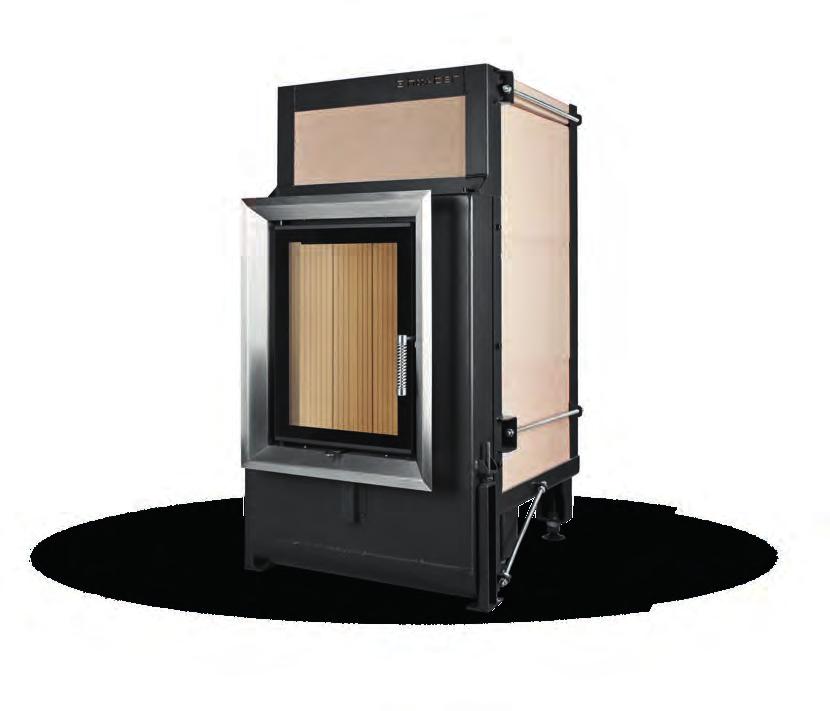

16 Akumulační topeniště SF Akumulační topeniště Hoxter s dvojitým pláštěm z šamotu (6+4 cm) a s dohořívací komorou z vypalovaného žárobetonu tvoří skvělé topeniště. Regulovatelný přívod sekundárního vzduchu skrz zadní stěnu přispívá k perfektnímu hoření. Certifikát je samozřejmostí Navržením nových akumulačních topenišť pro kamnová dvířka reagovala firma Hoxter na aktuální emisní předpisy, jejichž vydání vedlo k omezení stavby individuálních topenišť. Certifikovaná akumulační topeniště SF firmy Hoxter byla vyvinuta na základě prověřených postupů a s ohledem na tradiční materiály. Tato topeniště tedy splňují emisní hodnoty BimschV stupně 2 (Německo) a normy BVG A15 NEU (Rakousko). Topeniště Hoxter patří navzdory všem inovacím do kategorie tradičních a řemeslných produktů. 16

17 Lepší vedení vzduchu pro hoření Díky systému vedení vzduchu splňují topeniště všechny aktuální emisní předpisy. Centrální přívod vzduchu se dělí na primární a sekundární. Primární vzduch proudí seshora přímo na pohledové sklo a zepředu do žároviště a tím zajišťuje oplach pohledového skla. Sekundární vzduch je do topeniště veden skrz vzduchové otvory v zadní stěně. Tím je zaručen optimální přívod vzduchu pro čisté hoření. Poměr primárního a sekundárního vzduchu je již přednastavený, ale lze jej měnit podle konkrétních požadavků přímo na místě instalace topeniště. 17

18 Univerzální přechodový díl pro všechny tahové systémy Kamnová topeniště Hoxter jsou vybavena univerzálním přechodovým dílem, který usnadňuje napojení jak individuálně stavěných tahů, tak hotových tahových systémů. Je vyroben z materiálu vypalovaného při teplotě C, tak aby bez problémů reagoval i na nejvyšší možné provozní teploty kamen. Přechodový díl je dvouplášťový a je vybaven vstupem pro teplotní čidlo regulace hoření ABRA 6. Dvojité opláštění z šamotu Jádro akumulačních topenišť Hoxter sestává z tradičního šamotu, který je vypalován při teplotě nad C. Tím je zaručena dlouholetá kvalita a pevnost těchto topenišť. Topeniště mají dva pláště. Tloušťka vnitřních šamotových tvarovek je 6 cm, jednotlivé díly se spojují pomocí drážky a pera. Vnější plášť je tvořen deskou o tloušťce 4 cm, která se lepí běžnou kamnářskou maltou. Dohořívací komora je zhotovena z keramického a rovněž vypalovaného materiálu ISONYROLIT. Tento materiál se vyznačuje velmi dobrou teplotní odolností (až C). Díky tomuto druhu žárobetonu s nízkou tepelnou vodivostí lze docílit nejen dobrých emisních hodnot, ale také přenosu tepla do vnějšího opláštění. 18

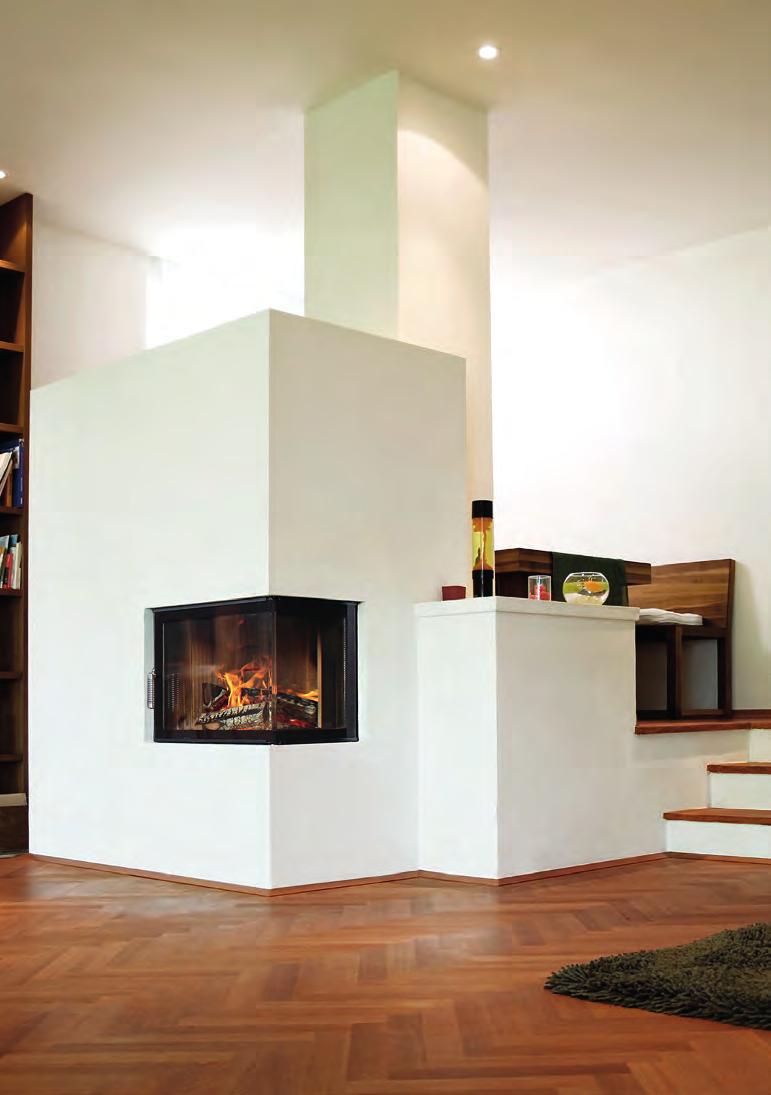

19 SF 50/35/45

20 SF /50 SF /51 SF /50T Dávka dřeva 7 14 kg Dávka dřeva kg Dávka dřeva 7 14 kg Půdorysné vnitřní rozměry topeniště (šířka x hloubka) 31 x 40 cm Půdorysné vnitřní rozměry topeniště (šířka x hloubka) 56 x 40 cm Půdorysné vnitřní rozměry topeniště (šířka x hloubka) 31 x 45 cm SF /35/45 Dávka dřeva 7 10 kg SF /40/38 Dávka dřeva kg Půdorysné vnitřní rozměry topeniště (šířka x hloubka) 37 x 24 cm Půdorysné vnitřní rozměry topeniště (šířka x hloubka) 55 x 24 cm 20 Technická data a výkresy najdete na naší domovské stránce

21 SF /51

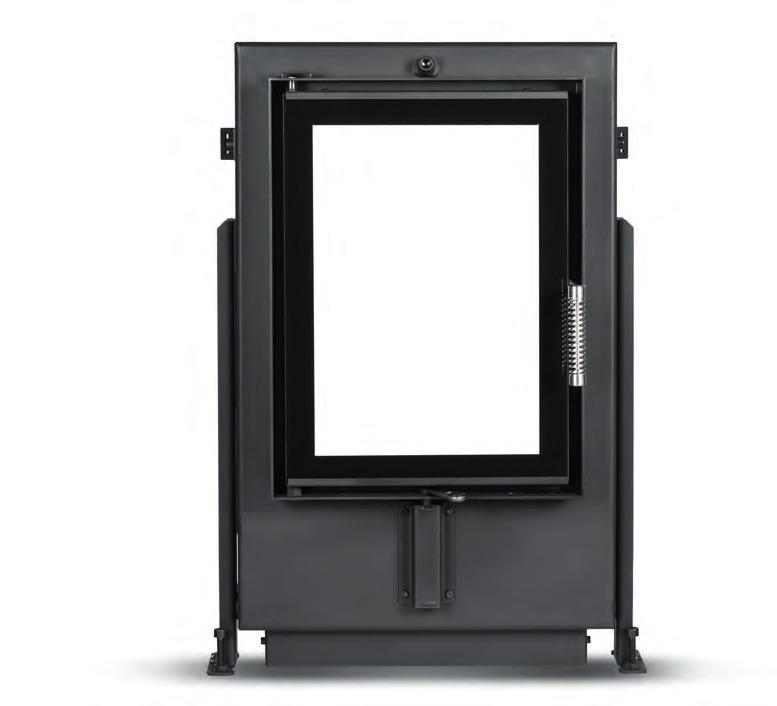

22 Kamnová dvířka GT2 Kamnová dvířka série GT2 byla navržena podle akumulačních topenišť a od standardních kamnových dvířek GT se liší v následujících bodech: Rám pro vedení vzduchu je širší, aby šamotové desky sahaly až k pohledovému sklu. Všechny kovové díly jsou tudíž chráněny šamotem. Tato série obsahuje přírubu k připojení externího vzduchu. Vzduch pro hoření je veden seshora na pohledové sklo, zepředu do žároviště a alternativně skrz dvojité dno do topeniště. Nabízené příslušenství pro stavbu individuálních akumulačních kamen zahrnuje šamotové napojovací tvarovky a také podstavec s dvojitým dnem. 22

23 Regulovatelný přívod vzduchu Zvláštností kamnových dvířek GT2 je možnost trojího nastavení přívodu vzduchu pro hoření. Oplach pohledového skla, vedení vzduchu do žároviště i sekundární vzduch pro topeniště lze nastavit individuálně dle konkrétních podmínek a tím zaručit optimální přívod vzduchu pro čisté hoření. Ke zvýšení dynamiky proudění vzduchu pro hoření slouží u integrovaného připojení externího vzduchu kamnových dvířek GT2 aerodynamické prvky, které jsou umístěné na plochách kolmých k proudění vzduchu. 23

24

25 Méně oceli, více ohně Ocelový dveřní rám se zakryje šamotovou tvarovkou, která má jednak estetickou funkci (kompaktní plochu z šamotových tvarovek nenarušují ocelové komponenty) a rovněž chrání ocelové komponenty před žárem. Díky tomuto řešení se zamezí možným deformacím v důsledku vysokých provozních teplot a rovněž případné kondenzaci vody. Podstavec pro stavbu individuálních akumulačních kamen Dodatečný podstavec ke kamnovým dvířkům nabízí velkou variabilitu technického provedení akumulačních kamen a zlepšuje jejich funkčnost. Podstavec pro jedna dvířka lze variabilně připojit jako standardní topeniště nebo jako topeniště s přívodem sekundárního vzduchu. Pro průhledové topeniště se dvěma dvířky propojuje podstavec přívod vzduchu a centralizuje regulaci hoření do jedněch dvířek. 25

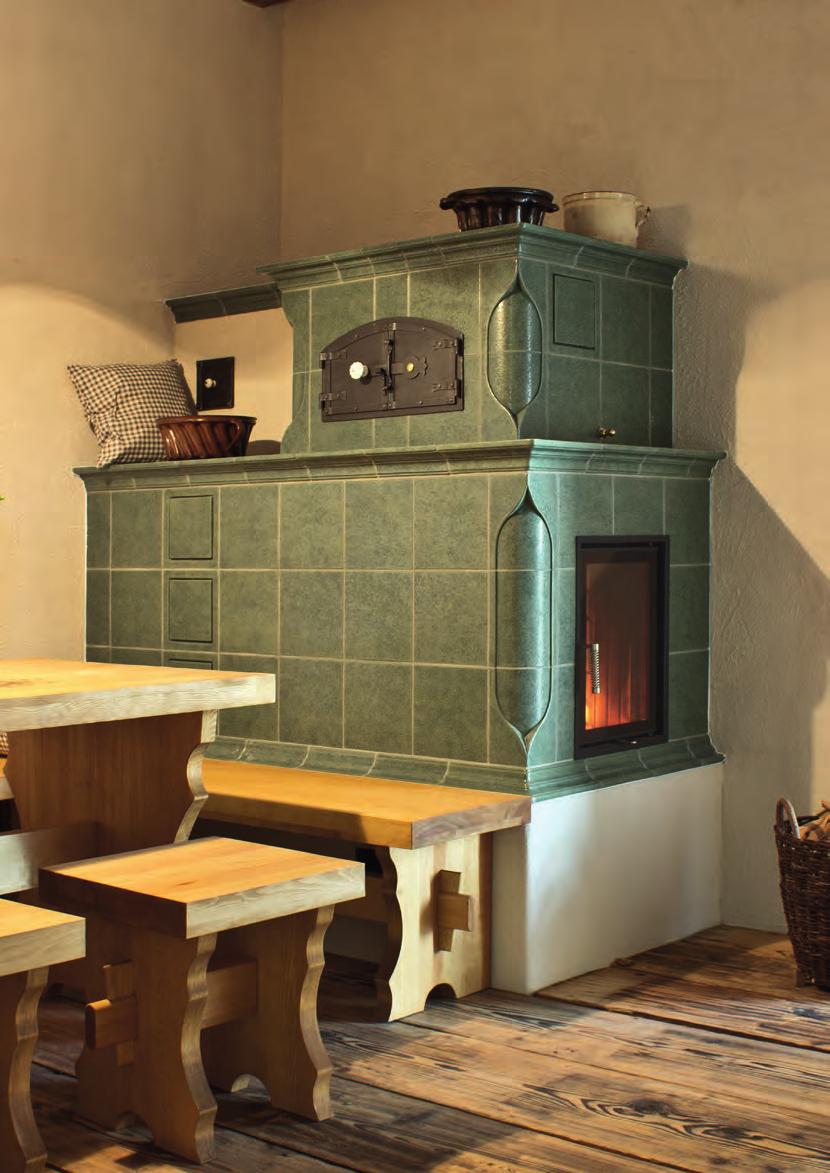

26 GT2 37/50

27 GT2 37/50 Dávka dřeva 10 kg GT2 63/51 Dávka dřeva 15 kg GT2 50/35/45 Dávka dřeva 10 kg GT2 70/40/38 Dávka dřeva 10 kg Technická data a výkresy najdete na naší domovské stránce 27

28 Kamnová dvířka GT Kvalitní kamnová dvířka Hoxter jsou určena k zabudování do individuálních akumulačních kamen. Všechny nové modely kamnových dvířek GT jsou navrženy tak, aby umožňovaly regulaci přívodu vzduchu pro hoření, tzn. primárního a sekundárního vzduchu, přičemž sekundární vzduch musí být veden pod dnem topeniště. Díky tomu jsou tato dvířka připravena rovněž pro konstrukci typu UZ37 (Rakousko). 28

29 29

30 GT 63/51 GT 37/50

31 GT 32/44 Dávka dřeva 7 kg GT 37/50 Dávka dřeva 10 kg GT 63/51 Dávka dřeva 15 kg GT 50/37 Dávka dřeva 12 kg GT 67/38 Dávka dřeva 15 kg GT 70/40/38 Dávka dřeva 15 kg Technická data a výkresy najdete na naší domovské stránce 31

32 Regulace hoření ABRA 6.1 Automatická regulace hoření registruje aktuální fázi procesu hoření a přesně řídí množství vzduchu přiváděného do topeniště s co možná nejefektivněji. Poté, co palivo zcela dohoří, klapka přívodu vzduchu se zcela uzavře. Tím je zajištěna maximální efektivita využití energie obsažené v palivu a je zabráněno odvětrávání využitelného tepla. řídící jednotka Technické inovace jsme zaměřili na moderní design a z praxe vycházející řešení jako jsou přenosný display bez mechanického propojení s ostatními komponenty regulace, jednoduché ovládání, robustnost a kvalitu jednotlivých komponentů. display klapka přívodu vzduchu Display Komunikace mezi displayem a řídicí jednotkou probíhá bezdrátově. Display je samostatně stojící, což umožňuje jeho umístění kdekoli v domě a mít tak po ruce veškeré informace o průběhu hoření. 32

33 GT 37/50 Řídicí jednotka a dveřní kontakt Robustní klapka Tělo řídící jednotky je vyrobené z hliníku. Bezkontaktní dveřní spínač pracuje na principu magnetických sil, tím je zamezeno jakémukoli mechanickému poškození nebo opotřebení. Z praktického hlediska je toto řešení zcela bezúdržbové. Klapka přívodu vzduchu je zhotovená z 1 2 mm silné nerezové oceli aby se zamezilo případným mechanickým deformacím. Je osazena servomotorem SIEMENS s vratnou pružinou. Při výpadku elektrického proudu se klapka díky pružině automaticky otevře. Klapka přívodu vzduchu zasílá během provozu informace o své poloze do řídicí jednotky, která pak provádí případné korekce polohy. Tím je zamezeno chybám vzniklým z nesprávné pozice klapky. 33

34 Firma Hoxter Nejlepší technologie začínají u detailů I ta nejdrobnější součástka má své přesné místo a funkci. Tvoříme kvalitní produkty díky vysoké jakosti použitých materiálů a hodnotné lidské práce. Zaměřujeme se na potřeby uživatele a detailní technické zpracování. Právě proto splňují produkty HOXTER nejvyšší kvalitativní požadavky a nabízejí maximální komfort obsluhy.

35 Služby zákazníkům Stojíme za našimi produkty a jsme tu pro vás ve chvíli, kdy nás potřebujete. Všechny servisní požadavky vyřizujeme v průběhu několika dní. Zákaznický servis je zajištěn proškoleným servisním technikem importéra nebo přímo pracovníkem z výroby, který zná produkt dokonale. Servisní zásah je pečlivě zanalyzován a jsou zvoleny patřičné kroky pro co nejefektivnější opravu. Revizní otvory v korpusu vložek umožňují přístup ke všem pohyblivým dílům. V obestavbě tím pádem nejsou potřeba žádné mřížky ani podobné servisní otvory. 35

36 Vaše důvěra je náš závazek Přebíráme odpovědnost za naše produkty. Můžete se spolehnout na naši technickou podporu a servis při koupi nového produktu nebo opravě staršího. Pomůžeme vám s výběrem vhodného produktu a technologií vytápění pro váš dům. Naši obchodní síť tvoří proškolení kamnářští odborníci poskytující komplexní realizaci akumulačních kamen a krbů. 36

37 Tomu, co děláme, rozumíme Úzká spolupráce s řemeslníky a mnohaleté zkušenosti ve vývoji a konstrukci kamnářské techniky z nás dělají skutečné odborníky. Hodnoty, které jsme doposud vytvořili, nás motivují při dalších návrzích, které posouvají naše produkty mezi ty nejlepší. Jsme hrdí na to, že naše inovativní řešení přispívají k vývoji technologií v celém kamnářském oboru. 37

38 GT 37/50

39

40 HOXTER gmbh Hersbrucker Straße Reichenschwand GERMANY Tel.: +49 (0) HOXTER a.s. Blanenská Kuřim CZECH REPUBLIC Tel.: STAV 03/2017 CZ-M Změny uvedených údajů a chyby jsou vyhrazeny. Technická data a výkresy najdete na naší domovské stránce
