str. 1/ 56 NÁVRH INTERIÉRU Rekonstrukce bytu v Praze Aretti CZ, s.r.o

Transkript

1 str. 1/ 56 NÁVRH INTERIÉRU Rekonstrukce bytu v Praze Aretti CZ, s.r.o Aretti CZ, s.r.o., Kulkova Kulkova 8, Brno 8, Brno - Židenice - Židenice Tel: +420 Návrh 724 interiéru , Rekonstrukce brno@aretti.cz bytu v panelovém www. zakazkoveinteriery.cz domě

2 STÁVAJÍCÍ STAV str. 2/ 56

3 PŮDORYS - CELKOVÝ str. 3/ 56 PŘEDMĚT REALIZACE - nové podlahy - nové malby - realizace SDK podhledů - nové dveře (vstupní i interiérové) - nové zděné příčky tloušťky 125mm - rozšíření průchodu mezi kuchyní a obytným prostorem - nutné statické posouzení - otopná tělesa ponechána stávající - okna ponechána stávající - návrh počítá s realizací veškerého nábytku mimo stávajících kusů (TV, postel, jídelní stůl a židle, pračka) a skříňkové sestavy na gramofon - doplňky jako polštářky, květináče a koberce si klient zařizuje sám - součástí návrhu bude zhotovení nových rozvodů elektroinstalací - budou voleny spotřebiče nižší cenové kategorie

4 VÝKRES BOURANÝCH A NOVÝCH KONSTRUKCÍ str. 4/ 56

5 VÝKRES UMÍSTĚNÍ PODHLEDŮ A ROZLOŽENÍ TAPET str. 5/ 56

6 VÝKRES ELEKTROINSTALACÍ str. 6/ 56 POZNÁMKA: - zásuvky a vypínače od firmy Schneider - UNICA BASIC - všechny vypínače, u kterých ve výkrese není uvedeno jinak, budou ve výšce 1250mm vypínač Schneider UNICA BASIC

7 PŮDORYS - KUCHYNĚ, KOUPELNA, WC, CHODBA str. 7/ 56

8 KUCHYNĚ - POHLEDY str. 8/ 56 POHLED NA KUCHYŇSKOU LINKU POHLED NA TAPETU

9 KUCHYNĚ - POHLEDY str. 9/ 56 POHLED NA BAROVÝ PULT OD ŽIDLÍ POHLED NA TAPETU (BEZ BAROVÉHO PULTÍKU)

10 KUCHYNĚ - POHLEDY str. 10/ 56 POHLED NA OKNO POHLED NA TV

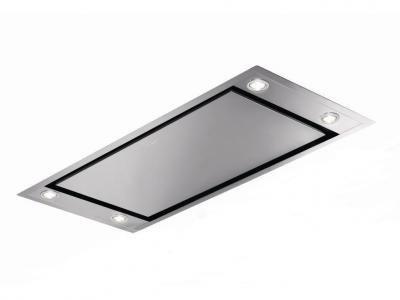

11 KUCHYNĚ - MATERIÁLY str. 11/ 56 Pracovní deska - lamino Egger, černá: U999 ST89, černé lamino na horní skříňku - lamino Egger Perfect Sense Mat., U999 PM Dvířka kuchyňské linky - Lamino Egger Perfect Sense Mat., W1000 PM Granitový dřez KSG 218 onyx, rozměr 425x520mm Stropní digestoř Faber Heaven 2.0, rozměr 900x500mm, pro instalaci do podhledu Dřezová páková baterie s vytažitelnou sprškou Hansgrohe FOCUS E2

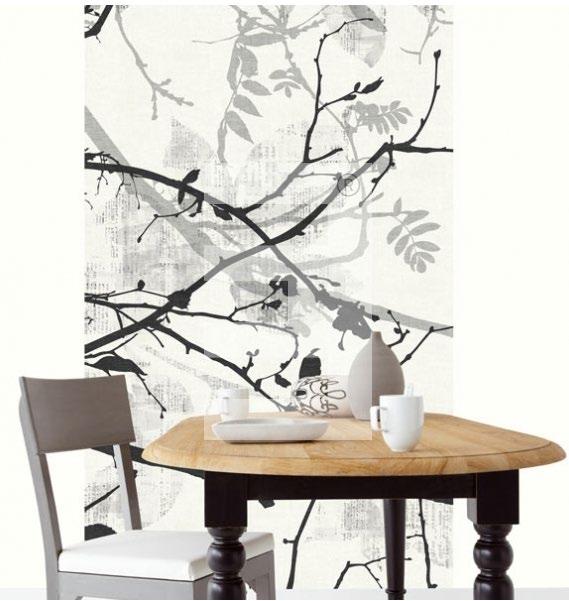

12 KUCHYNĚ - MATERIÁLY str. 12/ 56 Barová židle IKEA, výška HENRIKSDAL, černohnědá, potah: Linneryd přírodní Tapeta do kuchyně: Eiffinger Wallpaper Wonders, číslo: , rozměr: 139,5cm x 280cm 11x bodové svítidlo do podhledu S8 mini

13 KUCHYNĚ - MATERIÁLY str. 13/ 56 sorter Blanco Select Flexon 60/3, Bambusová podlaha do celého prostoru: Bambusová podlaha - odstín Caramel Profilová úchytka do hrany Barva skla zástěny kuchyňské linky: NCS S Y20R

14 KUCHYNĚ - VIZUALIZACE str. 14/ 56

15 KUCHYNĚ - VIZUALIZACE str. 15/ 56

16 KUCHYNĚ - VIZUALIZACE str. 16/ 56

17 KOUPELNA - POHLEDY str. 17/ 56 POHLED NA UMYVADLO POHLED NA SPRCHOVOU ZÁSTĚNU POHLED DO SPRCHOVÉHO KOUTU

18 KOUPELNA - POHLEDY str. 18/ 56 POHLED NA DVEŘE POHLED NA ODVLHČOVAČ POZNÁMKA: Odtoková hadička z odvlhčovače bude napojena do vyústění odpadu ve zdi ve výšce odvlhčovače

19 WC - POHLEDY str. 19/ 56 POHLED NA DVEŘE POHLED NA WC POHLEDY NA PRAVOU A LEVOU BOČNÍ STĚNU

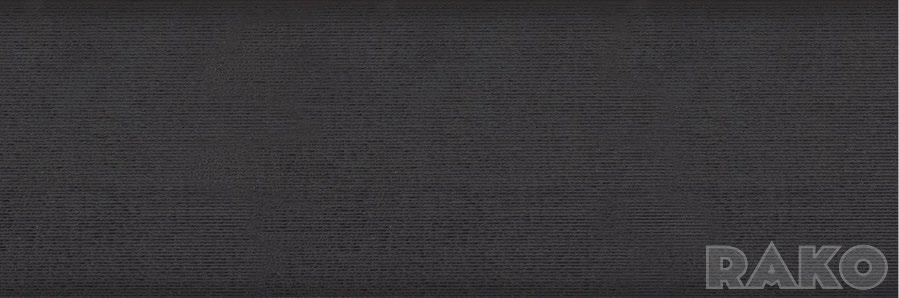

20 KOUPELNA A WC - MATERIÁLY str. 20/ 56 bílý obklad do koupelny a WC - RAKO TENDENCE - WATVE050, 20x60cm Dlažba do koupelny a na WC - RAKO SPIRIT, DAK44187, 45x45cm černý obklad do koupelny a WC - RAKO TENDENCE - WATVE052, 20x60cm Sušák na prádlo Leifheit Rollquick, aretace mezi stěny - délka až 4m, celková délka šňůr - až 20m Červená mozaika do koupelny - RAKO TENDENCE, WDM06053, 5x5cm

21 KOUPELNA A WC - ZAŘIZOVACÍ PŘEDMĚTY str. 21/ 56 Sprchová vanička 110 x 80 cm Gelco SARA, hladké dno, bílá Svítidlo nad zrcadlo Sapho OLYMP, LED, 40x3,5x11cm SIGMA SG3261 GELCO, sprchové dveře dvoudílné posuvné, 110X190cm, sklo brick 6x (4+2) bodové svítidlo do podhledu S8 mini

22 KOUPELNA A WC - ZAŘIZOVACÍ PŘEDMĚTY str. 22/ 56 zápustné keramické umyvadlo Sapho SLIM, 60x46cm termostatická bateire do sprchy - Grohe GROHTHERM 1000 COSMOPOLITAN větrací mřížka do vysoké skříně pro odvětrání odvlhčovače stojánková baterie Ravak s výpustí, chrom sprchový set NOVASERVIS s hlavovou sprchou kombi WC Jika PURE Odvlhčovač do koupelny Olimpia Splendid Aquaria Slim, 480x425x162mm

23 VESTAVĚNÁ SKŘÍŇ - ŘEŠENÍ DVÍŘEK str. 23/ 56

24 VESTAVĚNÁ SKŘÍŇ - VNITŘNÍ DĚLENÍ str. 24/ 56

25 CHODBA - POHLED NA ZRCADLO str. 25/ 56

26 CHODBA - POHLEDY str. 26/ 56 POHLED NA TAPETU POHLED NA VSTUPNÍ DVEŘE Šatní tyč hranatá š. x v. 25 x 10 mm, přířez na míru, nerez kartáčovaná

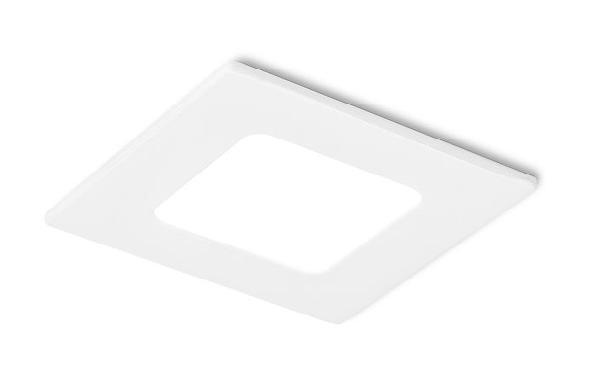

27 CHODBA - POHLED NA PRŮCHOD str. 27/ 56 Bambusová podlaha do celého prostoru: Bambusová podlaha - odstín Caramel dveře do pokojů - SOLODOR Klasik plné, povrch CPL, bílá 6x (4+2) bodové svítidlo do podhledu S8 mini

28 CHODBA - MATERIÁLY str. 28/ 56 Lamino černé - lamino Egger Perfect Sense Mat., U999 PM Lamino bílé - Lamino Egger Perfect Sense Mat., W1000 PM Lamino barevné - var.2 - Egger mandarinková: U329 ST1 Tapeta na stěnu u vstupu do ložnice a obývacího pokoje - Khroma Silva SIA 401

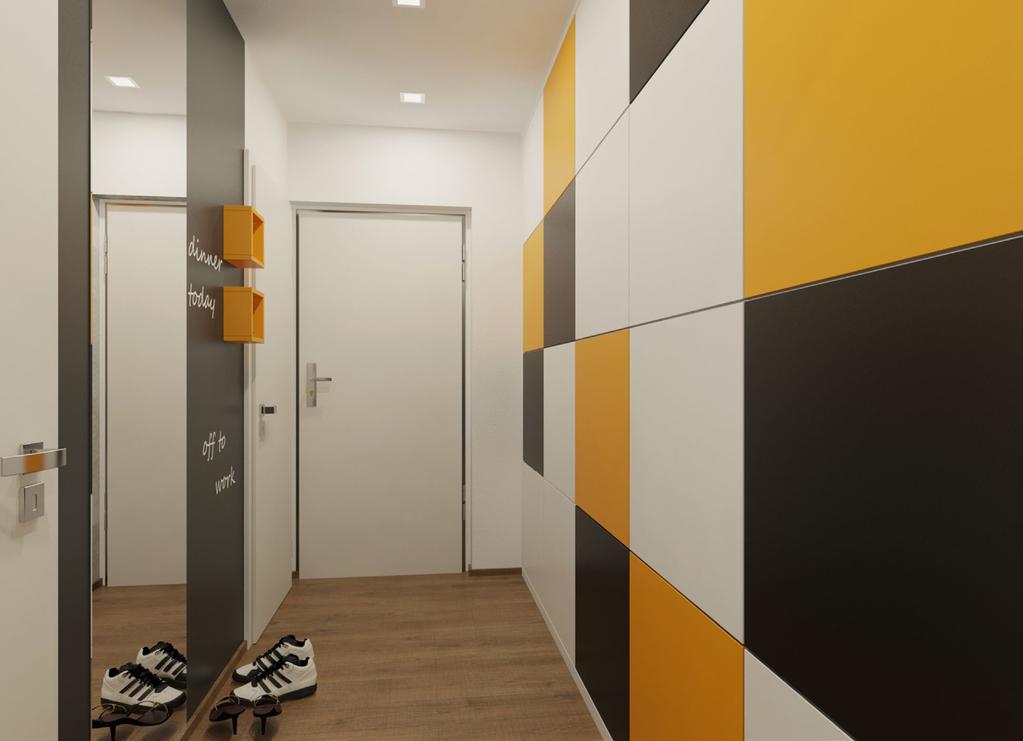

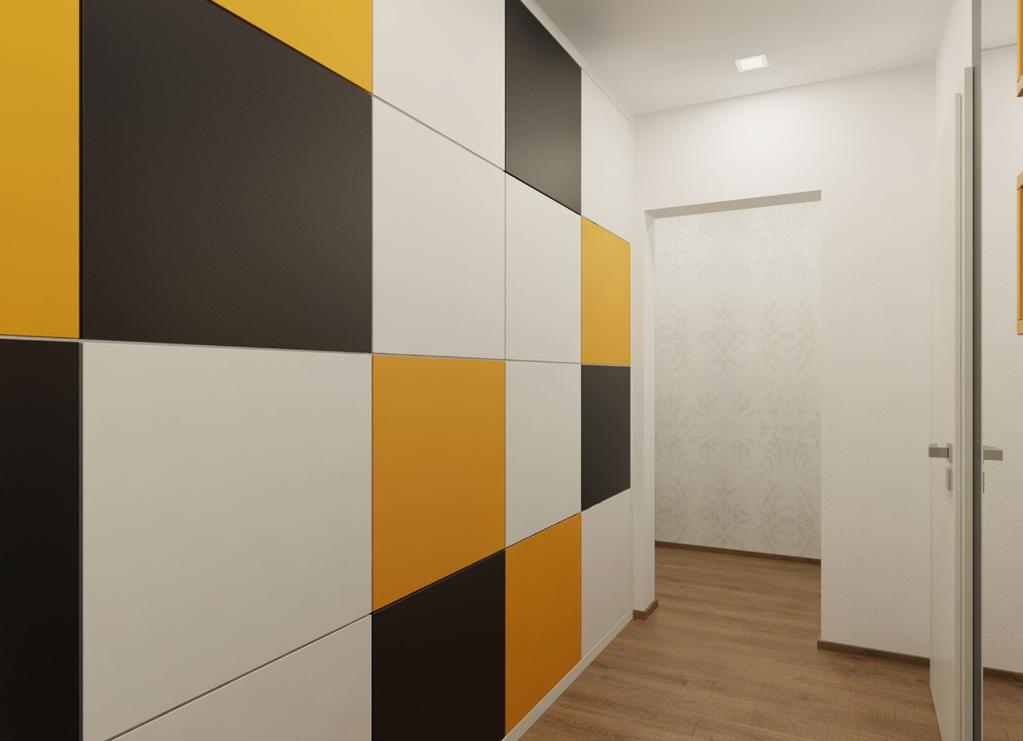

29 CHODBA - VIZUALIZACE str. 29/ 56

30 CHODBA - VIZUALIZACE str. 30/ 56

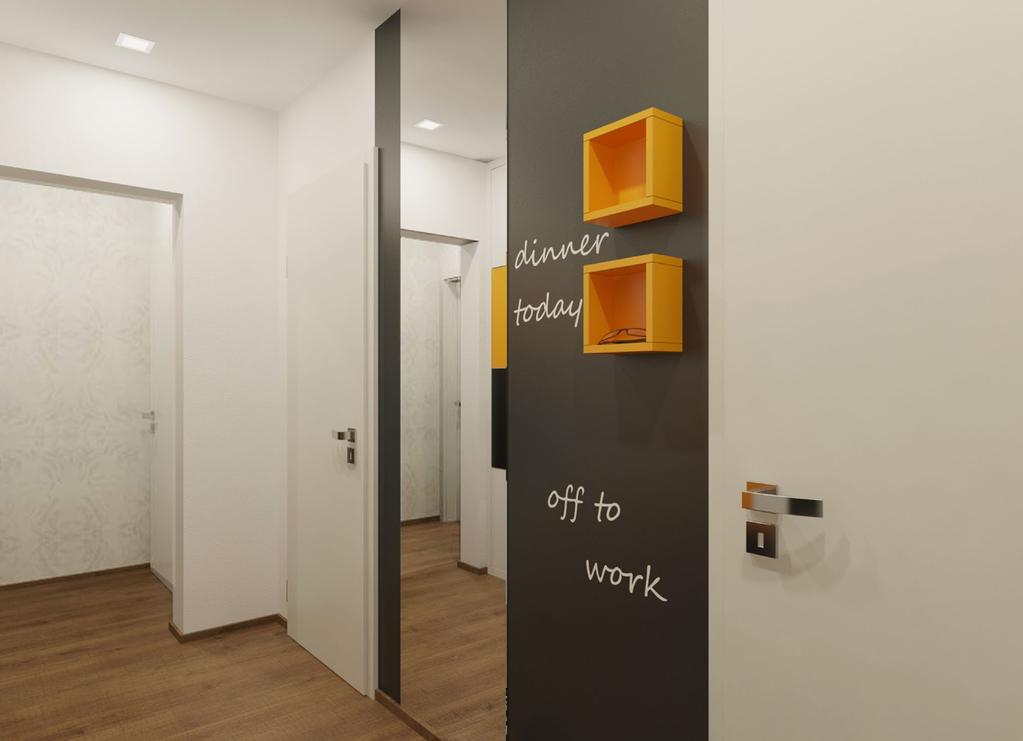

31 CHODBA - VIZUALIZACE str. 31/ 56

32 OBÝVACÍ POKOJ - PŮDORYS str. 32/ 56

33 OBÝVACÍ POKOJ - POHLED NA PRŮCHOD DO KUCHYNĚ str. 33/ 56 POZNÁMKA: SKŘÍŇKOVOU SESTANU S GRAMOFONEM SI IKLIEMT ZAŘIZUJE SÁM

34 OBÝVACÍ POKOJ - POHLED NA OKNO str. 34/ 56 látka závěsů: INKU VIVA E4 - X

35 OBÝVACÍ POKOJ - POHLED NA SEDAČKU str. 35/ 56

36 OBÝVACÍ POKOJ - POHLED NA DVEŘE DO CHODBY str. 36/ 56

37 OBÝVACÍ POKOJ - ROZKRESLENÍ KONFERENČNÍHO STOLKU str. 39/ 56 Lamino černé - lamino Egger Perfect Sense Mat., U999 PM Lamino bílé - Lamino Egger Perfect Sense Mat., W1000 PM

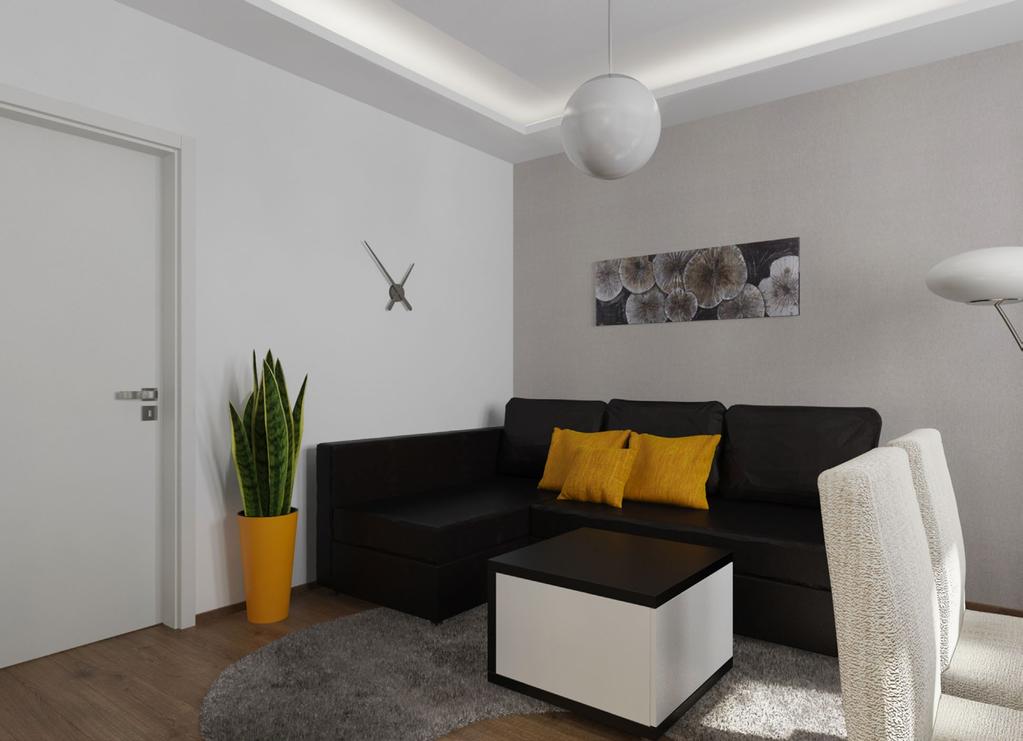

38 OBÝVACÍ POKOJ - VIZUALIZACE str. 40/ 56

39 OBÝVACÍ POKOJ - VIZUALIZACE str. 41/ 56

40 OBÝVACÍ POKOJ - VIZUALIZACE str. 42/ 56

41 LOŽNICE - PŮDORYS str. 43/ 56

42 LOŽNICE - POHLED NA POSTEL str. 44/ 56 POZNÁMKA: Doplňky jako polštářky na postel a květináče si klient zařizuje sám

43 LOŽNICE - POHLED NA STĚNU NAPROTI POSTELI str. 46/ 56 POZNÁMKA: Doplňky jako polštářky na postel a květináče si klient zařizuje sám

44 LOŽNICE - POHLED NA VSTUP DO ŠATNY str. 47/ 56 Malba stěn v ložnici: NCS S R Bambusová podlaha do celého prostoru: Bambusová podlaha - odstín Caramel POZNÁMKA: Doplňky jako polštářky na postel a květináče si klient zařizuje sám

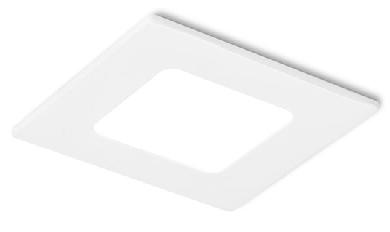

45 ŠATNA - ROZDĚLENÍ SKŘÍNÍ str. 48/ 56 2x bodové svítidlo do šatny - S8 mini

46 ŠATNA - POHLEDY str. 49/ 56 ŠATNA - POHLED NA ZRCADLO ŠATNA - POHLED NA POSUVNÉ DVEŘE

47 ŠATNA A LOŽNICE - MATERIÁLY str. 50/ 56 Lamino černé: lamino Egger Perfect Sense Mat., U999 PM Lamino bílé - Lamino Egger Perfect Sense Mat., W1000 PM Lamino barevné - var.2 - Egger mandarinková: U329 ST1 bodovky do podhledu do ložnice /48/16 svítidlo k posteli a lampička na stůl - LED TRIO Reality Viper centrální svítidlo do ložnice - Philips Candance Šatní tyč hranatá š. x v. 25 x 10 mm, přířez na míru, nerez kartáčovaná

48 LOŽNICE - VIZUALIZACE str. 51/ 56

49 str. 52/ 56

50 str. 53/ 56

51 VYBRANÉ BAREVNÉ LADĚNÍ STÁVAJÍCÍ ZAŘIZOVACÍ PŘEDMĚTY str. 54/ 56 STÁVAJÍCÍ JÍDELNÍ STŮL A ŽIDLE: 140x84xv74cm STÁVAJÍCÍ POSTEL

52 STÁVAJÍCÍ ZAŘIZOVACÍ PŘEDMĚTY str. 55/ 56 STÁVAJÍCÍ TV, ROZMĚR 91x62,5x26 cm VYSOKÁ KVĚTINA

53 POZNÁMKY str. 56/ 56
