str. 1/ 48 NÁVRH INTERIÉRU Rekonstrukce rodinného domu na loftové bydlení Aretti CZ, s.r.o

Transkript

1 str. 1/ 48 NÁVRH INTERIÉRU Rekonstrukce rodinného domu na loftové bydlení Aretti CZ, s.r.o Aretti CZ, s.r.o., Kulkova Kulkova 8, Brno 8, Brno - Židenice - Židenice Tel: +420 Návrh 724 interiéru , Rekonstrukce brno@aretti.cz rodinného www. domu zakazkoveinteriery.cz - Část LOFT

2 výška linky nad podlahou 300mm PŮDORYS - CELKOVÝ NÁHLED str. 2/ 48 krbová litinová kamna GUSTAV přizdívka - pálené cihly nastříkané bílou barvou, tl. 150mm původní zdivo nové zdivo žebřík kusový koberec paletová sedačka - 2 palety nad sebou (výška 332mm bez futonů) futony na míru konferenční stolek z beden od vína 2000 TV + knihovna střešní okno lednice s mrazákem hrana mezipatra 1050 nespalná plocha před krbem kletovaný beton horní skříňky s podsvícením knihovna střešní okno poloha dle krokví závěsné křeslo lemon brasil zavěšené osvětlení nad barem podlaha v kuchyni kletovaný beton původní trámy moučná truhla v= podsvětlení stupňů podlaha - cihlová dlažba podlaha na schodech kletovaný beton 2050 podlaha - cihlová dlažba 1285 I nosníky podporující klenby zrcadlo skříňka z dřevěných přepravek 1885 poloha světla LED pásky pro nasvětlení kleneb sedátko ohřívač vody, pračka šuplíková skříňka 2500 umyvadlo na desce podlaha - bet. stěrka otopný žebřík podlaha v koupelně kletovaný beton WC kombi luxferová stěna podlaha ve sprše černá mozaika ve spádu pevná zástěna čiré sklo B LED pásky pro nasvětlení kleneb za postelí čelo IKEA Postel Japan 160x

3 POHLED ZE DVORA str. 3/ 48 ZMĚNY OPROTI PŮVODNÍMU NÁVRHU: - přidáno horizontální okno do dvora - osvětlení kuchyňské linky - zrušeno jedno ze střešních oken - možnost spuštění svítidla nad kuchyňský stůl (viz půdorys OP - var. 1)

4 UPRAVENÝ ŘEZ str. 4/ 48 ZMĚNY OPROTI PŮVODNÍMU NÁVRHU: - zakreslení horizontálního okna nad kuchyňskou linkou - ověření polohy kuchyňské linky a horních skříněk

5 výška linky nad podlahou 300mm PŮDORYS - CELKOVÝ NÁHLED - finální varianta str. 5/ 48 POZN: nespalná plocha před krbem a u kuchyňské linky - kletovaný beton krbová litinová kamna GUSTAV přizdívka - pálené cihly nastříkané bílou barvou, tl. 150mm žebřík kusový koberec paletová sedačka - 2 palety nad sebou (výška 332mm bez futonů) futony na míru konferenční stolek z beden od vína 2000 TV + knihovna střešní okno lednice s mrazákem hrana mezipatra 1050 nespalná plocha před krbem kletovaný beton zavěšené osvětlení nad barem horní skříňky s podsvícením knihovna střešní okno poloha dle krokví závěsné křeslo lemon brasil původní trámy podlaha v kuchyni kletovaný beton moučná truhla v= podsvětlení stupňů podlaha - cihlová dlažba podlaha na schodech kletovaný beton 2050 podlaha - cihlová dlažba 1285 I nosníky podporující klenby zrcad skříňka z dřevěných přepravek

6 POHLED NA KUCHYŇSKOU LINKU str. 6/ 48 varianty materiálového řešení kuchyňské linky: - alt. var.1: sokl - černé lamino, dvířka - černé lamino, deska - dubová spárovka - alt. var. 2: sokl - černé lamino, dvířka - dle projektu, kuchyňská deska - černé lamino závěsné svítidlo Massive Aki stávající dřevěné trámy otevřené poličky se zády, lamino desky černé, tl. 18mm bílá malba zespodu skříněk podsvětlení LED páskem horní poličky, otvírání PTO černá mozaika volně stojící MW zadeskování zkosení stěny reliéfní dělení skříňky okno 1500x500mm, dekor bahenní dub trouba lamino s dřevěným dekorem s výraznou kresbou dotykový systém otvírání kuchyňská deska dubová spárovka, tl. 40mm šuplík šuplík šuplík zaslepení LED pásky osvětlující schodiště zafrézované do podstupnic šuplík přiznané dno sklokeramická indukční varná deska vestavěná lednice okno, dekor bahenní dub otopné těleso rozměr upřesněn dřevěný stůl CUBA dřevěné židle TON Chair 150

7 POHLED NA KUCHYŇSKOU LINKU - VNITŘNÍ DĚLENÍ SKŘÍNĚK str. 7/ 48 závěsné svítidlo Massive Aki stávající dřevěné trámy otevřené poličky se zády, lamino desky černé, tl. 18mm bílá malba horní poličky, otvírání PTO zespodu skříněk podsvětlení LED páskem černá mozaika okno 1500x500mm volně stojící MW sklokeramická indukční varná deska kuchyňská deska dubová spárovka, tl. 40mm šuplík trouba šuplík šuplík LED pásky osvětlující schodiště zafrézované do podstupnic zaslepení šuplík přiznané dno otopné těleso rozměr upřesněn zadeskování zkosení stěny reliéfní dělení skříňky lamino s dřevěným dekorem s výraznou kresbou dotykový systém otvírání vestavěná lednice dřevěný stůl CUBA dřevěné židle TON Chair 150

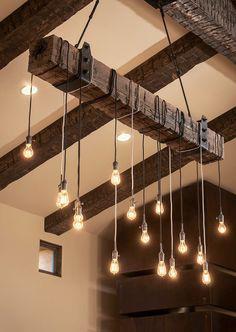

8 POHLED NA KUCHYŇSKÝ PULT str. 8/ 48 závěsné svítidlo Massive Aki budoucí vložené mezipatro bílá malba masivní dřevěný trám s kovovými objímkami zavěšený na řetězu připevněný k trámům a krokvím stávající trámy 1000 šuplík dřezová baterie se sprškou keramický dřez IKEA LOGE předstupující o 3cm před linku kuchyňská deska, debová spárkovka tl.40mm vestavěná myčka šuplík podlahový konvektor pod oknem v rovině s podlahou stůl CUBA jídelní židle TON Chair 150, černá, bílé čalounení šuplík lamino desky, černé, tl. 36mm lamino s dřevěným dekorem s výraznou kresbou sokl - lamino desky černé otvírání PTO (push to open) sortery na odpad 350 zaslepení LED pásky osvětlující schodiště zafrézované do podstupnic vyrovnávací stupně - dekor podlahy

9 POHLED NA KUCHYŇSKÝ PULT - VNITŘNÍ DĚLENÍ SKŘÍNĚK str. 9/ 48 závěsné svítidlo Massive Aki budoucí vložené mezipatro masivní dřevěný trám s kovovými objímkami zavěšený na řetězu připevněný k trámům a krokvím stávající trámy 1000 dřezová baterie se sprškou LOGE kuchyňská deska, dubová spárovka, tl. 40mm keramický dřez IKEA předstupující o 3cm před linku šuplík 250 šuplík volná police vestavěná myčka volná police šuplík zaslepení volná police zaslepení podlahový konvektor pod oknem v rovině s podlahou stůl CUBA jídelní židle TON Chair 150, černá, bílé čalounení lamino desky, černé, tl. 36mm lamino s dřevěným dekorem s výraznou kresbou sokl - lamino desky černé otvírání PTO (push to open) sortery na odpad

10 POHLED NA KUCHYŇSKÝ PULT ZEZADU str. 10/ 48 závěsné svítidlo Massive Aki bílá malba stávající trámy masivní dřevěný trám s kovovými objímkami zavěšený na řetězu připevněný k trámům a krokvím dřezová baterie se sprškou LOGE kuchyňská deska, dubová spárovka, tl. 40mm LED pásky osvětlující schodiště zafrézované do podstupnic vyrovnávací stupně - dekor podlahy lamino s dřevěným dekorem s výraznou kresbou sokl - lamino desky černé, slepá dvířka lamino desky, černé, tl. 36mm jídelní židle TON Chair 150 černá, bílé čalounení stůl CUBA podlahový konvektor pod oknem v rovině s podlahou

11 POHLED NA ČELNÍ STĚNU S KNIHOVNOU str. 11/ 48 Konstrukce knihovny řešena ocelovou kostrou, na kterou budou položeny police z lamina o tloušťce 36mm

12 POHLED NA OKNO DO ZAHRADY str. 12/ 48

13 POHLED NA PRŮCHOD DO CHODBY str. 13/ 48 cihly plné pálené režné našpricované bílým nátěrem hliníková tyč pro vynesení žebříku, černý nátěr stávající trámy pro vynesení mezipatra nástěnné svítidlo HOFF-P futon na míru, bílý potah moučná truhla bílá malba budoucí mezipatro pro spaní ukončeno před knihovnou dřevěná viditelná krokev, mezi krokvemi SDK podhled budoucí zábradlí průchod do předsíně masivní dřevěný trám s kovovými objímkami zavěšený na řetězu dřezová baterie se sprškou LOGE kuchyňský dřez IKEA police knihovny lamino dub přírodní světlý vynášené ocelovou kostrou natřenou na černo LED pásky zafrézované do podstupnic schodiště s mléčným sklem jako stíněním a se stmívačem kuchyňská linka - deska a bok - dubová spárovka tl. 40mm interiérové vyrovnávací stupně glejtovaný beton

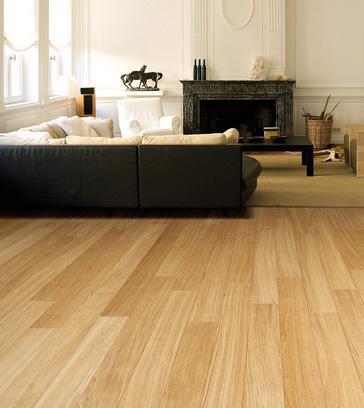

14 POUŽITÉ MATERIÁLY str. 14/ 48 sokl kuchyňské linky: lamino Egger černá U999 ST 2 - matná podlaha v kuchyni a v ložnici: Par-ky european Oak, PRO, brushed pracovní deska - dubová spárovka, tl. 40mm materiál kuchyňských dvířek a polic - lamino KRONOSPAN - Dub přírodní 0757 PR dřezová páková baterie LOGE, chrom v případě vysoké ceny - alternativně pracovní deska černá mozaika do sprchového koutu, The Mosaic Factory, 2,5x2,5cm, - Lamino Kronospan 0190 RS, Black matná, černá spárovací hmota

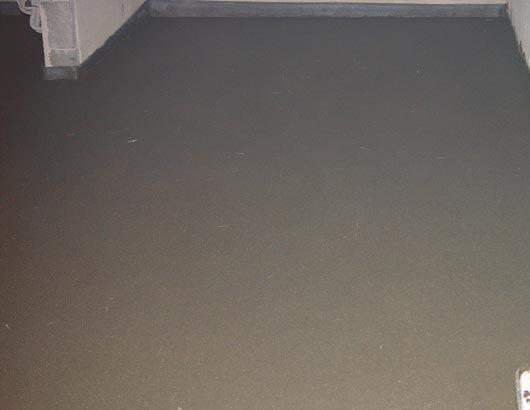

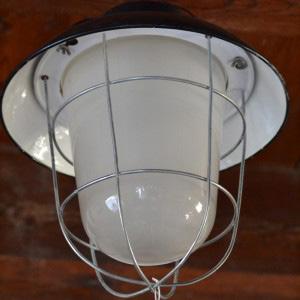

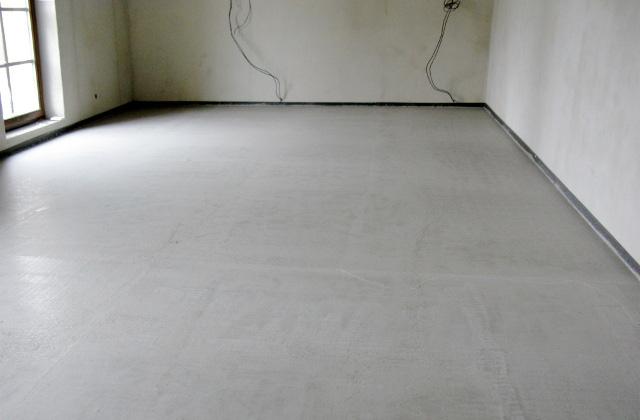

15 POUŽITÉ MATERIÁLY str. 15/ 48 svítidlo nad konferenčním stolkem: stará technická lampa zavěšená z krokve nástěnné svítidlo nad moučnou truhlu: HOFF-P, těleso - kov, imitace rezavá, ev. černý nátěr materiál interiérových stupňů, podlahy v kuchyni a nespalné plochy před krbem - kletovaný beton dřevěný stůl CUBA, tmavé moření - dub čokoládový čalounění polštářků na sedačce: doladit ke koberečku čalounění polštářků na sedačce: Mystic Aquaclean 01 kobereček z bambulí vlastnní výroby

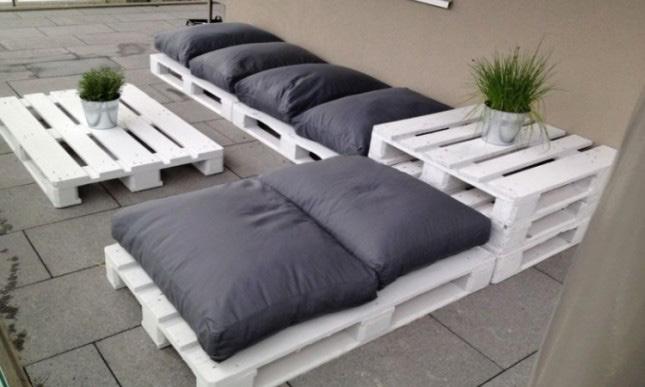

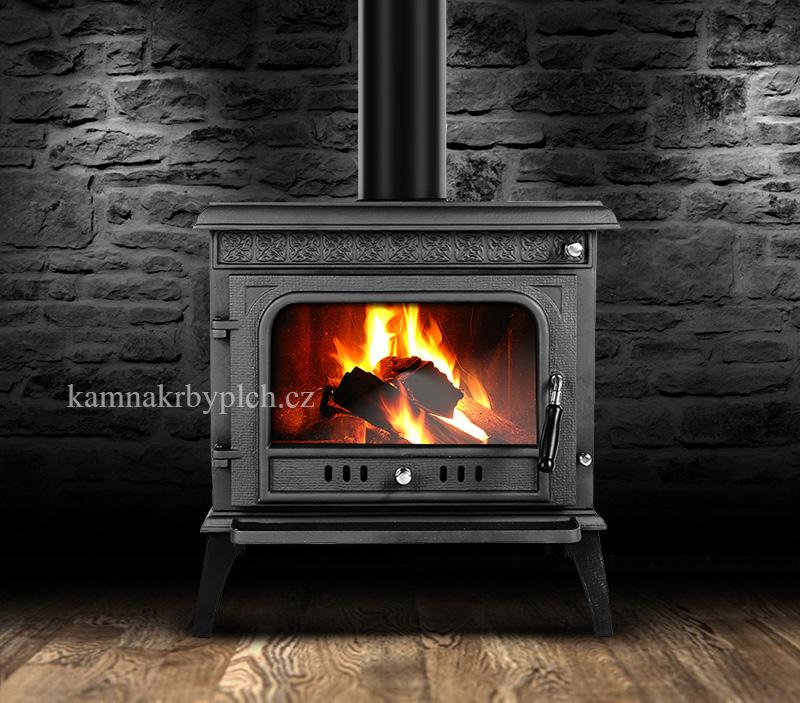

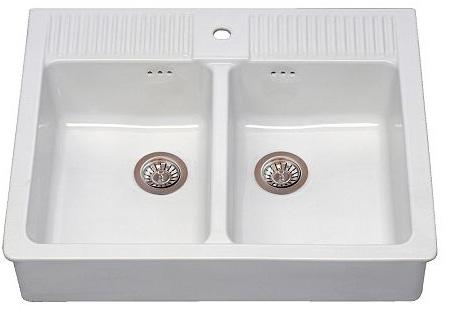

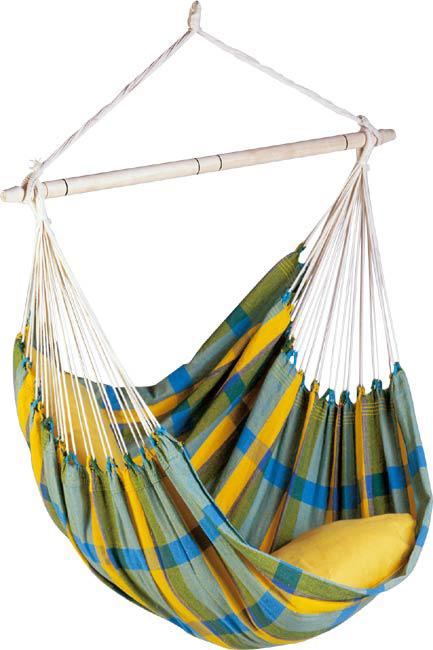

16 VYBRANÉ KUSY MOBILIÁŘE str. 16/ 48 KRBOVÁ LITINOVÁ KAMNA GUSTAV ( ZÁVĚSNÉ KŘESLO BRASIL LEMON ŠxVxH: 1100x1600x500mm PALETOVÁ SEDAČKA dvojitý keramický dřez IKEA DOMSJÖ

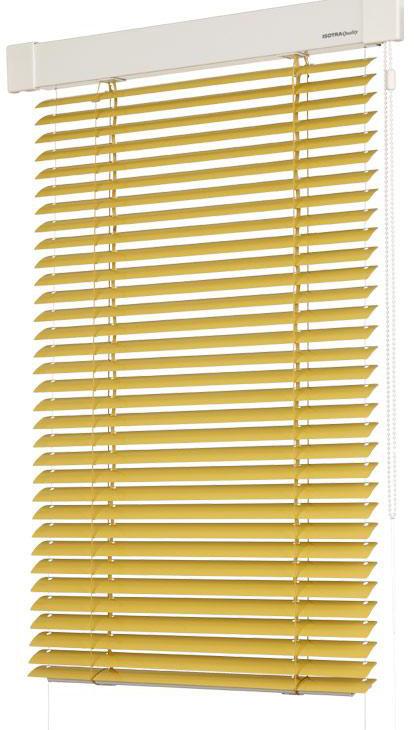

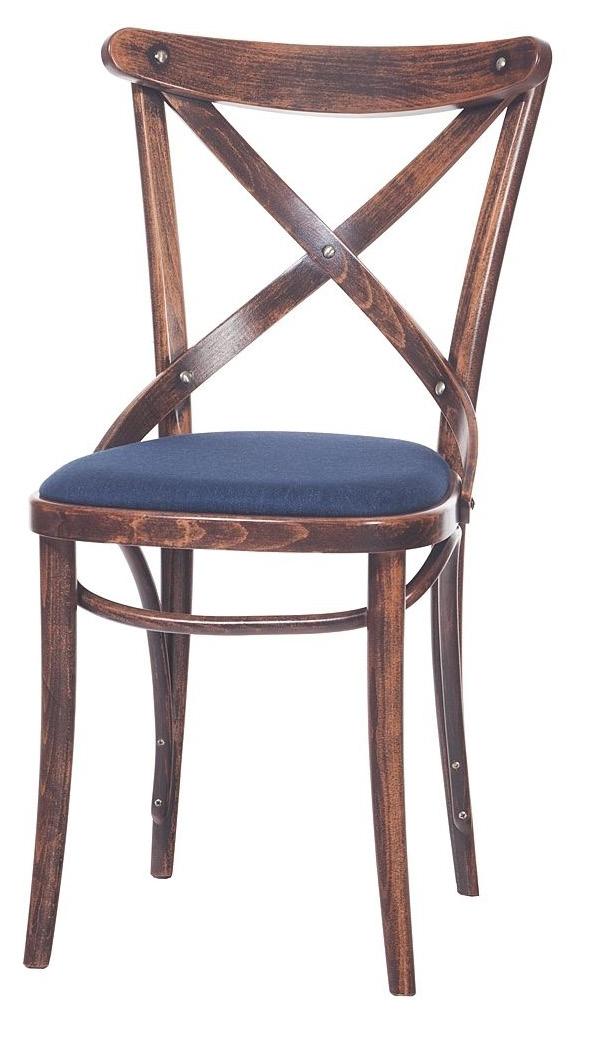

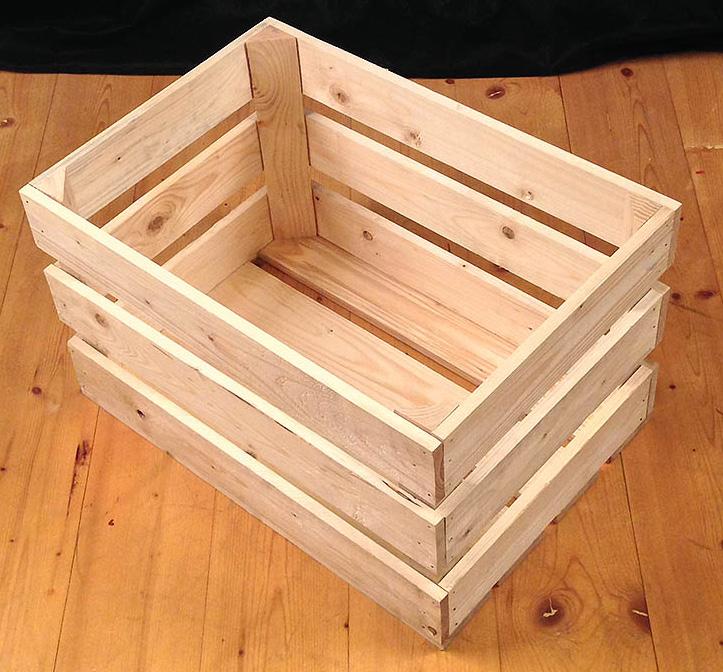

17 VYBRANÉ KUSY MOBILIÁŘE str. 17/ 48 konferenční stolek z krabic od vína osvětlení kuchyňského pultu polička u sedačky z krabic od vína Svítidlo Massive AKI židle TON Chair výhledově pořízena z bazaru dle aktuálních možností materiál japonské stěny - ISOTRA MARRAKECH MAR pruhy materiál japonské stěny - ISOTRA VEROGLIM VERGF pruh

18 PŘEDSÍŇ, LOŽNICE, KOUPELNA - PŮDORYS str. 18/ 48 POZN: V prostoru předsíně, ložnice a koupelny se nachází pravděpodobně cihelné klenby - přesná výška ani stav nejsou známé - konkrétní podoba a řešení bude dořešeno v rámci realizace

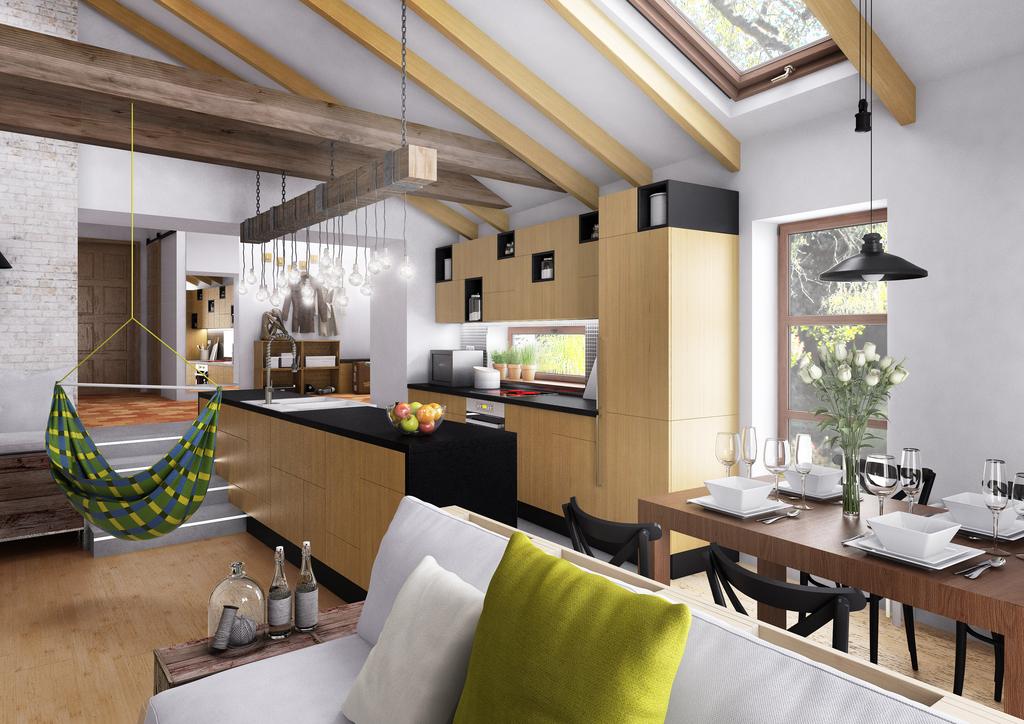

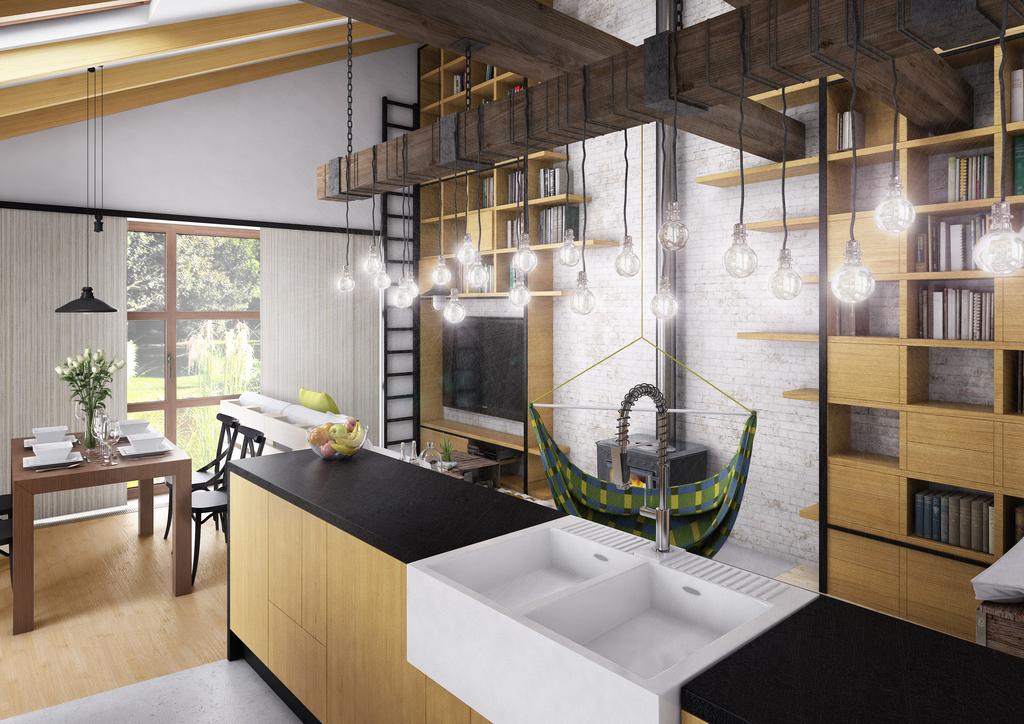

19 OBYTNÝ PROSTOR - VIZUALIZACE - POHLED NA KUCHYŇ - VAR. 1 varianta s černou pracovní deskou a dvířky z lamina s dekorem dřeva str. 19/ 48

20 OBYTNÝ PROSTOR - VIZUALIZACE - POHLED NA KUCHYŇ - VAR. 2 varianta s pracovní deskou ze spárovky a dvířky z lamina s dekorem dřeva str. 20/ 48

21 OBYTNÝ PROSTOR - VIZUALIZACE - POHLED NA KUCHYŇ - VAR. 3 varianta s pracovní deskou ze spárovky a dvířky z černého lamina str. 21/ 48

22 OBYTNÝ PROSTOR - VIZUALIZACE - POHLED NA KNIHOVNU OD KUCHYNĚ str. 22/ 48

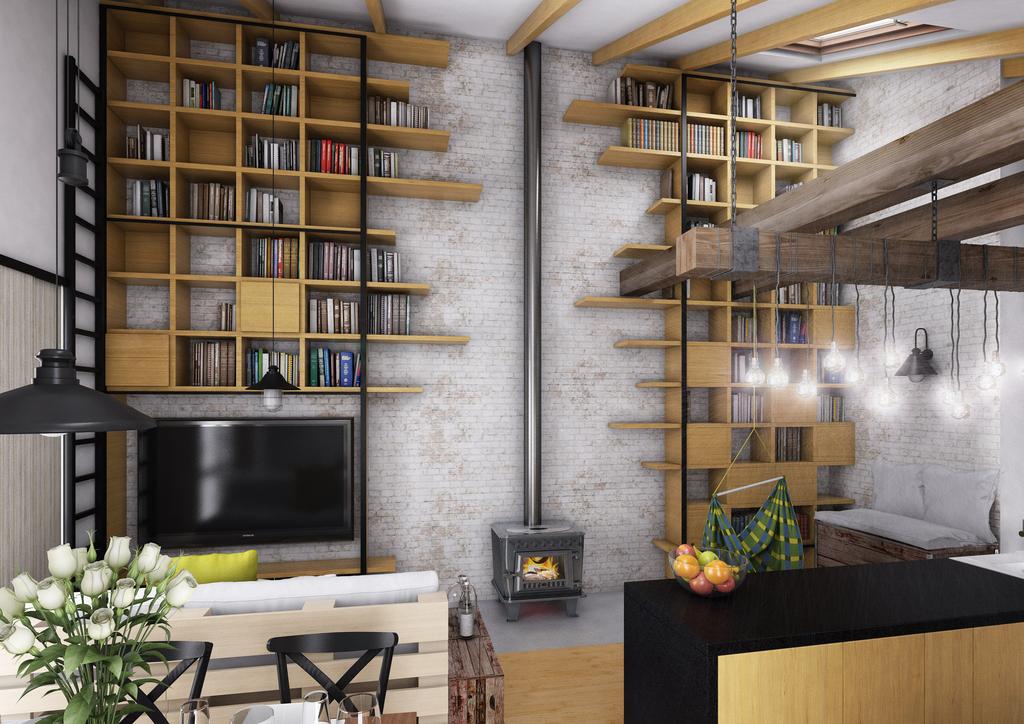

23 OBYTNÝ PROSTOR - VIZUALIZACE - POHLED NA KNIHOVNU OD JÍDELNY str. 23/ 48

24 OBYTNÝ PROSTOR - VIZUALIZACE - POHLED NA SEDAČKU str. 24/ 48

25 OBYTNÝ PROSTOR - VIZUALIZACE - POHLED NA JÍDELNÍ STŮL str. 25/ 48

26 PŘEDSÍŇ - POHLED NA VSTUPNÍ DVEŘE + DVEŘE DO KOUPELNY str. 26/ 48

27 PŘEDSÍŇ - POHLED NA ZRCADLO A DVEŘE DO LOŽNICE str. 27/ 48

28 PŘEDSÍŇ - PRŮHLED DO HLAVNÍHO OBYTNÉHO PROSTORU str. 28/ 48

29 PŘEDSÍŇ - POHLED NA VESTAVĚNOU SKŘÍŇ str. 29/ 48 POZN: Dělicí stěna zhotovena z hliníkového černě olakovaného rámu, výplň - pískované sklo, ev. možno některé výplně nahradit laminem s dekorem dřeva Skříň v ložnici řešena obdobným způsobem, vnitřní dělení skříně v ložnici bude následně dopřesněno pravděpodobně cihlové klenby opřené do ocelových nosníků, přesný rozpon kleneb ani jejich výška nejsou známé - budou upřesněny při realizaci SDK zadeskování lamino s dřevěným dekorem svislé profily řešeny pouze dekorativně hliník, šířka 25mm, černý nátěr výplň - mléčné sklo orámování - lamino desky, tl. 36mm černé matné

30 VNITŘNÍ DĚLENÍ VESTAVĚNÉ SKŘÍNĚ V PŘEDSÍNI str. 30/ 48

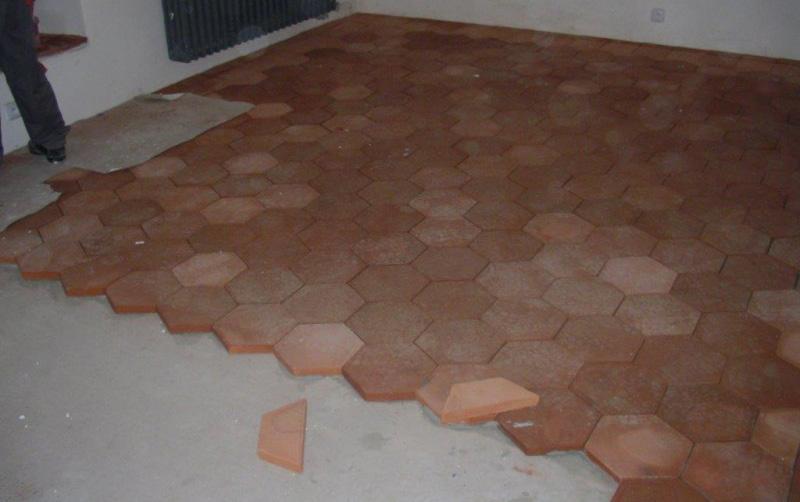

31 POUŽITÉ MATERIÁLY A MOBILIÁŘ str. 31/ 48 materiál kuchyňských dvířek a polic - lamino KRONOSPAN - Dub přírodní 0757 PR PODLAHA V CHODBĚ A PŘEDSÍNI: šestiúhelníková cihlová dlažba vstupní dveře Portadoor, typ Agat plus, přírodní dýha Standard Dub 2 věšák na kabáty do předsíně: KILI WP 13-G0006 dřevěný rámeček na vlastní fotografie, rozměr: 310x250mm Žaluzie do předsíně - ISOTRA HIT, bílé lamely sokl kuchyňské linky: lamino Egger černá U999 ST 2 - matná dřevěná bedýnka použitá na skříňky v předsíni

32 LOŽNICE - VESTAVĚNÁ SKŘÍŇ str. 32/ 48 pravděpodobně cihlové klenby opřené do ocelových nosníků, přesný rozpon kleneb ani jejich výška nejsou známé - budou upřesněny při realizaci SDK zadeskování lamino s dřevěným dekorem svislé profily řešeny pouze dekorativně hliník, šířka 25mm, černý nátěr výplň - mléčné sklo orámování - lamino de černé matné

33 LOŽNICE - VESTAVĚNÁ SKŘÍŇ - VNITŘNÍ DĚLENÍ str. 33/ 48 rám skříně - lamino černé, matné, tl. 36mm pravděpodobně cihlové klenby opřené do ocelových nosníků, přesný rozpon kleneb ani jejich výška nejsou známé - budou upřesněny při realizaci SDK profily pro uložení led pásků zadeskování SDK bílá malba ložní prádlo úložný prostor volné police trička, mikiny, svetry nízká obuv prostor pro zavěšení spacáků 1850 úložný prostor úložný prostor chromovaná tyč košile, obleky,... výsuvný věšák na kravaty chromovaná tyč košile, obleky,... výsuvný věšák na pásky šuplíky - dotykový systém volné police volné police prostor pro kytaru

34 LOŽNICE - POHLED NA POSTEL str. 34/ 48 POZNÁMKA: Svítidla na noční stolek budou upřesněna v další fázi návrhu

35 LOŽNICE - POHLED NA OKNO str. 35/ 48

36 LOŽNICE - POHLED NA DVEŘE str. 36/ 48

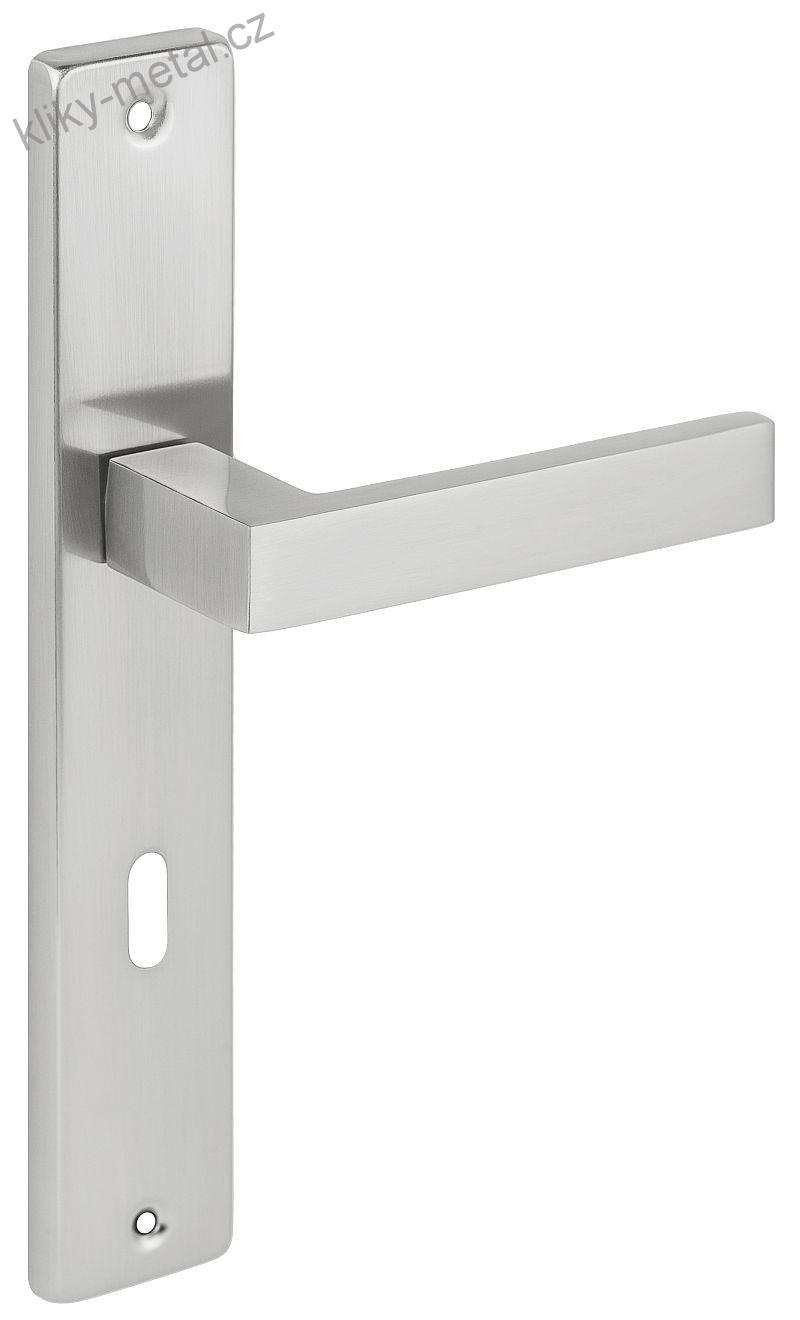

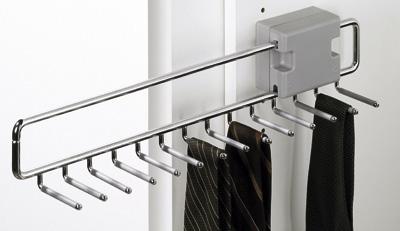

37 POUŽITÉ MATERIÁLY A DEKORY materiál polic vestavěné skříně a rámu skříně: černé matné lamino Egger U999 ST2 str. 37/ 48 materiál zad skříně + desky za postelí a polic: lamino Kronospan Dub přírodní 0757 PR vybavení vestavěné skříně: výsuvný držák na kravaty a pásky Hettich klika Qubik, metalická stříbrná výplň posuvných dveří vestavěné skříně: pískované sklo masivní dveře do ložnice, typ K8, šířka 800mm + dřevěná zárubeň

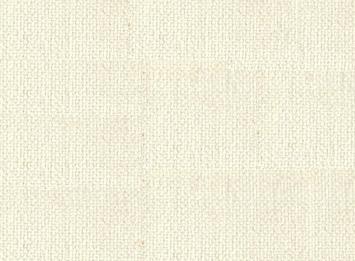

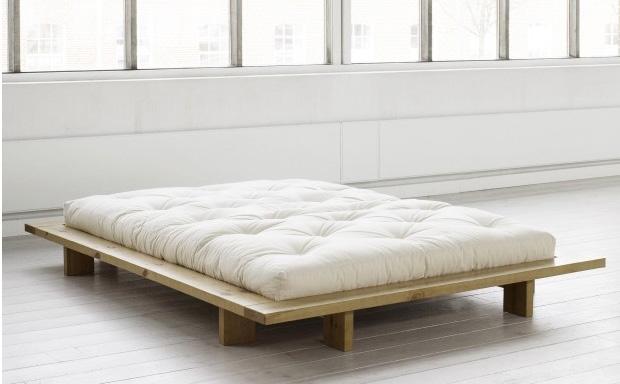

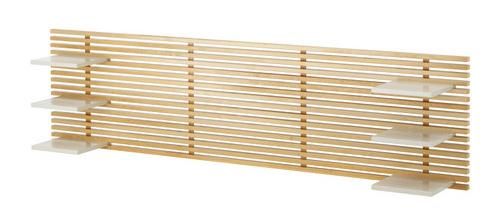

38 POUŽITÉ MATERIÁLY A DEKORY str. 38/ 48 čelo postele IKEA MANDAL, bříza + bílé police, šířka 240cm použité stínění v ložnici: Římské rolety, materiál Mode home MIRA SOY vzorek na vzorkovně stávající postel Japan, rozměr 1880x2180mm, barva přírodní dřevo

39 KOUPELNA - POHLED NA ZRCADLO str. 39/ 48 POZNÁMKA: Podlaha v koupelně - betonová stěrka, ve sprchovém koutě - černá mozaika s černou spárovací hmotou vyspádovaná k odtoku

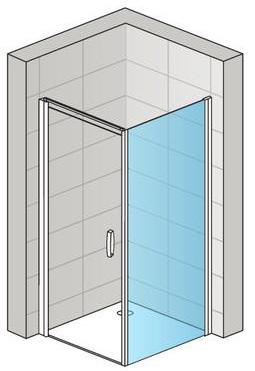

40 KOUPELNA - POHLED NA WC, POHLED NA DVEŘE str. 40/ 48 POZN: Vstup do koupelny - posuvné dveře s vodicí lišou umístěnou na stěně předsíně POZNÁMKA: Vstup do sprchového koutu od luxferové stěny otevřený, u obvodové stěny pevná zástěna z čirého skla o šířce 90cm. Pokud to bude z konstrukčního hlediska možné, provede se ve sprchovém koutě vyspádování podlahy. Podlaha ve sprchovém koutě bude řešena černou mozaikou s černou spárovací hmotou. Na podlaze ve zbytku prostoru bude použita betonová stěrka.

41 KOUPELNA - POHLED NA LUXFEROVOU STĚNU, POHLED DOVNITŘ SPECHOVÉHO KOUTU str. 41/ 48 POZNÁMKA: Podlaha v koupelně - betonová stěrka, ve sprchovém koutě - černá mozaika s černou spárovací hmotou vyspádovaná k odtoku

42 KOUPELNA - POUŽITÉ MATERIÁLY A DOPLŇKY ev. materiál šuplíků pod deskou: černé matné lamino Egger U999 ST2 černá mozaika do sprchového koutu, The Mosaic Factory, 2,5x2,5cm, matná, světle šedá spárovací hmota str. 42/ 48 materiál skříňky do koupelny: lamino Egger Dub Nebraska přírodní H3331 ST10 bílý obklad RAKO COLOR ONE: WAE19104, bílá matná, 15x15cm luxfery pro luxferovou stěnu: šedé luxfery BASIC podlaha do koupelny - betonová stěrka

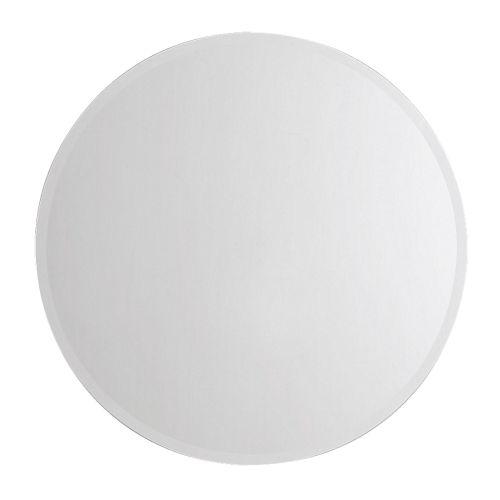

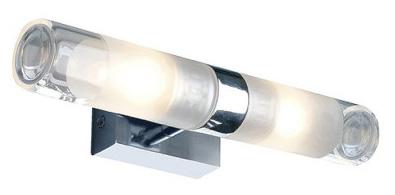

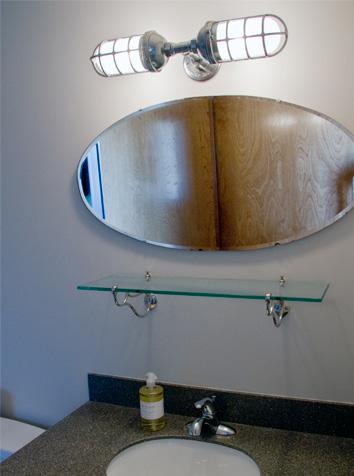

43 KOUPELNA - POUŽITÉ MATERIÁLY A DOPLŇKY str. 43/ 48 umyvadlová nástěnná retro baterie KUCHINOX STILO BKI_080D - chrom svítidlo nad zrcadlo Rendl MIBO - v případě, že by nebylo možné sehnat lepší variantu - technické svítidlo věšák na ručníky KILI: věšák kov nerez malý , průměr 35mm Kulaté zrcadlo IKEA KOLJA, průměr 550mm ideální podoba svítidla nad zrcadlo RETRO baterie sprchová, nástěnná WAMACO - chrom sprchová zástěna, čiré sklo, 900x1950mm

44 KOUPELNA - POUŽITÉ MATERIÁLY A DOPLŇKY str. 44/ 48 technické svítidlo do koupelny ŽELVA kombi WC Sapho CLEO umyvadlo HAMNVIKEN IKEA, 60x45x11cm kosmetické zrcátko NOVASERVIS, 6968, chrom otopný žebřík KORALUX KLC ,1820x750mm, bílý reference ozdobného kování posuvných dveří do koupelny, v případě vysoké ceny kování nahrazeno levnější alternativou masivní posuvné dveře do koupelny, zafrézovaná úchytka, ozdobný posuvný systém úchytka posuvných dveří - KILI Kamila, materiál - matný hliník

45 KOUPELNA - VIZUALIZACE - POHLED NA UMYVADLO str. 45/ 48

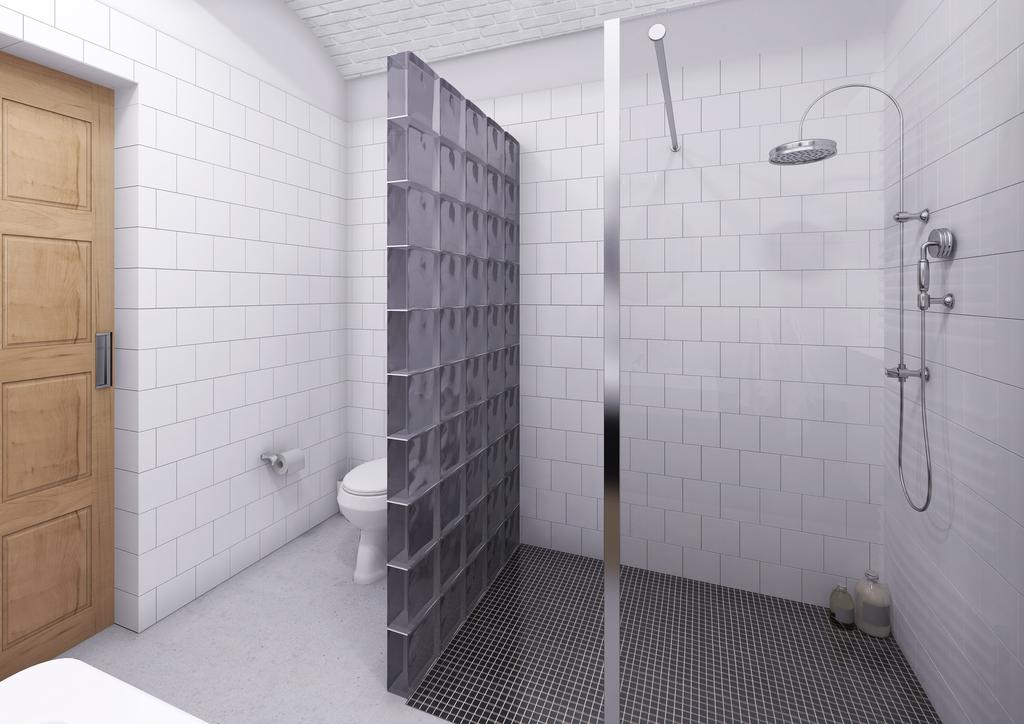

46 KOUPELNA - VIZUALIZACE - POHLED DO SPRCHOVÉHO KOUTU str. 46/ 48

47 KOUPELNA - VIZUALIZACE - POHLED NA OKNO str. 47/ 48

48 POZNÁMKY str. 48/ 48
