Návod k obsluze SE 55M582EU

Transkript

1 Návod k obsluze SE 55M582EU Q4ACZM1482 1

2 Na obrázku je vyobrazen maximální počet mycích programů a speciálních funkcí. Příslušné programy a speciální funkce si, prosím, zjistěte na panelu vašeho spotřebiče. 2

3 Obsah Bezpečnostní pokyny... 4 Při dodávce...4 Při instalaci...4 V denním provozu...4 S dětmi v domácnosti...5 Dětská pojistka (Blokování tlačítek)...5 Při vzniklých škodách...5 Při likvidaci...5 Před prvním mytím...5 Seznámení se spotřebičem... 6 Ovládací panel...6 Vnitřní prostor spotřebiče...6 Změkčovací zařízení... 7 Nastavení změkčovacího zařízení...7 Plnění speciální soli... 8 Ukazatel doplnění soli...8 Plnění leštidla... 9 Nastavení přidávaného množství pro leštidlo...9 Ukazatel doplnění leštidla...9 Nádobí Nevhodné nádobí...10 Poškození sklenic a nádobí...10 Uspořádání nádobí...10 Vyklizení nádobí...10 Šálky a skleničky...10 Hrnce Příbor Sklopné trny Etažér Přestavení výšky koše...12 Horní koš s bočními pákami (Rackmatic) Mycí prostředek Komora pro mycí prostředek s dávkovací pomůckou...13 Plnění mycího prostředku...13 auto 3v Vypnutí a zapnutí ukazatele doplnění leštidla...14 Vypnutí a zapnutí ukazatele doplnění soli /změkčování...15 Přehled programů Výběr programu...16 Mytí nádobí Programová data...17 Aquasenzor...17 Zapnutí spotřebiče...17 Ukazatel zbývající doby trvání programu Předvolba času...17 Konec programu...18 Vypnutí myčky...18 Přerušení programu...18 Zrušení programu (Reset)...18 Změna programu...18 Intenzivní sušení...18 Přídavné funkce Údržba a ošetření Celkový stav myčky...19 Speciální sůl a leštidlo...19 Sítka...19 Ostřikovací ramena...20 Čerpadlo odpadní vody *...21 Vyhledání chyb Svépomocné odstranění drobných závad...22 Závady při zapnutí na spotřebiči během mytí na nádobí...24 Kdy zavolat zákaznický servis Pokyny Pokyny pro srovnávací zkoušky...25 Všeobecně...25 Instalace...26 Dodávka...26 Ustavení myčky...26 Přípojka k odvodu odpadní vody...26 Přípojka čerstvé vody...26 Elektrické připojení...26 Demontáž...27 Přeprava...27 Zajištění proti mrazu...27 Likvidace Pokyny k likvidaci...27 Likvidace obalu...28 Likvidace starých spotřebičů...28 Dětská pojistka *...29 Ostřikovací hlava plechů na pečení *...29 Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. 3

4 Bezpečnostní pokyny Při dodávce Ihned zkontrolujte obal a myčku nádobí, zda nedošlo k poškození během přepravy. Poškozený spotřebič neuvádějte do provozu a spojte se s Vaším dodavatelem. Obalový materiál prosím zlikvidujte podle platných předpisů. Při instalaci Instalaci a připojení provádějte dle návodu k instalaci a montáži. Při instalaci musí být myčka odpojena od sítě. Ujistěte se, že je uzemnění elektrické instalace domu nainstalováno dle předpisů. Elektrické podmínky připojení se musí shodovat s údaji na typovém štítku myčky. Pokud má být spotřebič vestavěn do vysoké skříně, tato musí být na zadní straně řádně připevněna. Pokud integrované spotřebiče nebo spotřebiče k vestavění instalujte pod souvislé pracovní desky, které jsou sešroubovány se sousedními skříněmi, zajistěte jejich stabilitu. Po umístění spotřebiče musí být zásuvka volně přístupná. Pouze u některých modelů: Plastový plášť na přípojku vody obsahuje elektrický ventil, v přítokové hadici se nacházejí přípojná vedení. Tuto hadici nepřeřezujte, plastový plášť neponořujte do vody. Varování Pokud spotřebič nestojí ve výklenku a tím je přístupná jedna strana, musí být z bezpečnostních důvodů oblast závěsu dvířek spotřebiče postranně obložená (nebezpečí poranění). Kryty dostanete k zakoupení jako zvláštní příslušenství v zákaznickém servisu nebo ve specializované prodejně. V denním provozu Varování Nože a jiné kuchyňské pomůcky s ostrými hroty musí být uloženy do příborového koše s hroty směrem dolů nebo v příborovém koši ve vodorovné poloze. Myčku nádobí používejte pouze v domácnosti a jen k uvedenému účelu: mytí nádobí v domácnosti. Nesedejte si ani nestoupejte na otevřená dvířka. Spotřebič by se mohl převrhnout. U volně stojících spotřebičů dejte pozor na to, že se při přeplněných koších může spotřebič převrhnout. Voda v mycím prostoru není pitná. Do mycího prostoru nedávejte žádná rozpouštědla. Hrozí nebezpečí výbuchu. Během chodu programu otvírejte dvířka jen opatrně. Hrozí nebezpečí, že ze spotřebiče vystříkne horká voda. Myčku nádobí otvírejte pouze na čas, který je potřebný pro naložení a vyložení myčky, tím se zabrání nebezpečí poranění např. při zakopnutí. Dodržujte bezpečnostní pokyny resp. pokyny k použití, které jsou uvedeny na obalech mycích prostředků a leštidel. 4

5 S dětmi v domácnosti Pokud je k dispozici dětská pojistka, používejte ji. Přesný popis naleznete na zadních stranách návodu. Nedovolte dětem hrát si se spotřebičem nebo jej obsluhovat. Děti držte z dosahu čisticích prostředků a leštidel. Tyto mohou vést k poleptání úst, hrtanu a očí nebo k udušení. Držte děti z dosahu otevřeného spotřebiče. V mycím prostoru se mohou nacházet zbytky mycího prostředku. V případě vysoko vestavěných spotřebičů, dejte pozor při zavírání a otvírání, aby se nepřiskříply nebo nepřivřely děti mezi dvířka spotřebiče a skříňku, která se nachází pod spotřebičem. Dětská pojistka (Blokování tlačítek) Váš spotřebič můžete zablokovat proti nechtěnému přepnutí (např. chybná manipulace dětí). Aktivace blokování tlačítek: Nastavte požadovaný program. Stiskněte a cca 4 sekundy podržte tlačítko, dokud se nezobrazí v číselném ukazateli. Pokud během chodu programu stiskněte libovolné tlačítko, v číselném ukazateli se zobrazí. Zrušení programu (Reset)není možné. Deaktivace blokování tlačítek: Stiskněte a cca 4 sekundy podržte tlačítko, dokud ukazatel nezmizí. S koncem programu (v číselném ukazateli je ) je blokování tlačítek zrušeno. Při výpadku proudu zůstane blokování tlačítek zachováno. Při každém novém startu programu musí být blokování tlačítek znovu aktivováno. Při vzniklých škodách Opravy a zásahy smí provádět pouze odborník. K tomuto účelu musí být spotřebič odpojen od elektrické sítě. Vytáhněte síťovou zástrčku, nebo vypněte pojistku v pojistkové skříni. Zavřete vodovodní kohoutek. Při likvidaci Spotřebič okamžitě učiňte nepoužitelným, tak se vyhnete pozdějším nehodám, které by spotřebič mohl zapříčinit. Zlikvidujte spotřebič v souladu s platnými předpisy. Varování Děti by se mohly ve spotřebiči zavřít (nebezpečí udušení) nebo se dostat do jiných nebezpečných situací. Proto: Vytáhněte síťovou zástrčku, odřízněte a odstraňte síťový kabel. Zámek dvířek zničte tak, aby se už dvířka nedala zavřít. Před prvním mytím Předtím než Váš spotřebič opustil podnik, byl přezkoušen. Abyste odstranili případné zbytky ze zkušebního mytí, zapněte myčku bez nádobí s programem s nejvyšší teplotou. Přitom do příslušných plnicích otvorů naplňte speciální sůl, leštidlo a mycí prostředek. 5

6 Seznámení se spotřebičem Obrázky ovládacího panelu a vnitřního prostoru spotřebiče naleznete na začátku tohoto návodu. Na jednotlivé pozice se poukazuje v textu. Ovládací panel Hlavní vypínač Otvírání dvířek myčky Číselný ukazatel Předvolba času Přídavné funkce Programová tlačítka Ukazatel průběhu programu Ukazatel doplnění soli Ukazatel doplnění leštidla Vnitřní prostor spotřebiče Horní koš na nádobí Přídavný příborový koš pro horní koš Horní ostřikovací rameno Etažér Spodní ostřikovací rameno Plovák Spodní koš na nádobí Zásobník speciální soli Sítka Příborový koš Zásobník na leštidlo Komora pro mycí prostředek Uzavírací západka Typový štítek Co nakoupit před prvním uvedením do provozu: Speciální sůl (pouze při odpovídající tvrdosti vody, viz návod) Mycí prostředek Leštidlo Používejte výhradně produkty, které jsou vhodné pro myčky nádobí. ** Plovák zajišťuje, aby do vnitřního prostoru spotřebiče neteklo příliš velké množství vody. Pouze servisní služba smí s plovákem manipulovat resp. jej montovat a demontovat. 6

7 Změkčovací zařízení Pro dobré výsledky mytí potřebuje myčka na nádobí měkkou vodu, tj. vodu obsahující málo vápníku, jinak se usazují na nádobí a vnitřním příslušenství spotřebiče bílé vápenité zbytky. Voda z vodovodu nad určitým stupněm tvrdosti se musí změkčit, to znamená odvápnit. To se provádí pomocí speciální soli ve změkčovacím zařízení myčky nádobí. Nastavení a potřebné množství soli závisí na stupni tvrdosti Vaší vody z vodovodu. Nastavení změkčovacího zařízení Zjistěte si hodnotu tvrdosti Vaší vody z vodovodu. Zde Vám pomůže vodárenský podnik. Nastavovací hodnotu naleznete v tabulce tvrdosti vody. Zavřete dvířka. Stiskněte a podržte programové tlačítko a hlavní vypínač mačkejte tak dlouho, dokud se nerozsvítí číselný ukazatel, poté pusťte obě tlačítka. Bliká světelný ukazatel tlačítka a v číselném ukazateli svítí z výroby nastavená hodnota. Změna nastavení: Stiskněte programové tlačítko S každým zmáčknutím tlačítka se zvýší nastavovací hodnota o jeden stupeň; pokud je dosažena hodnota, skočí ukazatel zpět na Vypněte hlavní vypínač. Nastavená hodnota je uložena ve spotřebiči. Tabulka tvrdosti vody Hodnota tvrdosti vody dh Stupeň tvrdosti mmol/l Nastav. hodnoty na spotrebiči 7

8 Plnění speciální soli Doplnění soli musíte provést vždy bezprostředně před zapnutím spotřebiče. Tím dosáhnete toho, že se přetékající solný roztok okamžitě spláchne, aby se nemohla vytvářet koroze ve splachovací nádrži. Otevřete šroubovací uzávěr zásobníku speciální soli. Před prvním uvedením do provozu nalijte do zásobníku soli cca 1 litr vody. Poté do zásobníku nasypte také množství soli (nepoužívejte kuchyňskou sůl), dokud nebude zásobník naplněn (max. 1,5 kg). Přitom dochází k vytlačování a odtékání vody. Varování Nikdy nenaplňujte zásobník speciální soli mycím prostředkem. Zničili byste tak změkčovací zařízení. Ukazatel doplnění soli Pokud se ukazatel doplnění soli rozsvítí na panelu, je nutné bezprostředně před dalším cyklem mytí doplnit sůl. Podle četnosti a nastavení stupně tvrdosti na spotřebiči může trvat několik měsíců, dokud se regenerační sůl bude muset opět doplnit. Ukazatel doplnění soli svítí na ovládacím panelu ještě chvíli poté, zhasne až za několik minut, když se vytvořila dostatečně vysoká koncentrace soli. Při nastavovací hodnotě nemusíte doplňovat sůl, protože se v provozu žádná sůl nespotřebuje, ukazatel doplnění soli je vypnutý. Při nastavovacích hodnotách až je nutno speciální sůl použít. 8

9 Plnění leštidla Leštidlo se používá k leštění skla a odstraňování skvrn z nádobí. Používejte pouze lešticí prostředky, které jsou určeny pro myčky nádobí v domácnosti. Otevřete víko nádržky pro leštidlo. Přitom zatlačte na víku za značku (1 ) a víko současně nadzvedněte pomocí západky (2 ). Nastavení přidávaného množství pro leštidlo Přidávané množství leštidla je plynule nastavitelné. Regulátor leštidla byl z výroby nastaven na 4 Změňte pozici regulátoru leštidla pouze tehdy, jestliže na nádobí zůstanou šmouhy (otáčet ve směru ),nebo skvrny od vody (otáčet ve směru + ). Opatrně nalijte leštidlo až těsně pod okraj plnicího otvoru. Regulátor leštidla Ukazatel doplnění leštidla Jakmile se na ovládacím panelu rozsvítí ukazatel doplnění leštidla, je nutné bezprostředně před dalším cyklem mytí doplnit leštidlo. Při použití mycích prostředků s integrovaným leštidlem můžete ukazatel doplnění leštidla vypnout (viz Vypnutí a zapnutí ukazatele doplnění leštidla v kapitole auto 3v1 ). Zavřete víko, uslyšíte, jestli zapadlo. Přetečené leštidlo utřete utěrkou, tím se při dalším cyklu mytí vyhnete nadměrnému tvoření pěny. 9

10 Nádobí Nevhodné nádobí Dřevěné části příborů a nádobí. Choulostivé dekorační sklenice, uměleckoprůmyslové a starožitné nádobí. Tyto dekory nejsou odolné proti mytí v myčce nádobí. Umělohmotné díly, které nejsou odolné vůči vysokým teplotám vody. Měděné a cínové nádobí. Části nádobí znečištěné popelem, voskem, mazacím tukem nebo barvou. Materiály, které pohlcují tekutiny, jako jsou houby a utěrky. Ozdoby na skle, hliníkové a stříbrné díly se mohou během mytí zabarvit anebo vyblednout. Také některé druhy skla (jako například předměty z křišťálového skla) se mohou po mnoha mycích cyklech zakalit. Doporučení: V budoucnosti kupujte nádobí, které je označeno jako vhodné pro mytí v myčce. Uspořádání nádobí Odstraňte větší zbytky pokrmů. Oplachování pod tekoucí vodou není nutné. Nádobí uložte tak, aby: bezpečně stálo a nemohlo se převrhnout; všechny nádoby stály otvorem dolů; vypouklé nebo zakřivené nádobí postavte šikmo, aby voda mohla odtékat; nebránilo otáčení obou ostřikovacích ramen. Velmi malé díly nádobí byste neměli mýt v myčce nádobí, protože mohou snadno z koše vypadnout. Vyklizení nádobí Abyste zabránili kapání vody z horního koše na nádobí ve spodním koši, doporučujeme vyprázdnit nejdříve spodní koš a poté horní koš na nádobí. Šálky a skleničky Horní koš na nádobí Poškození sklenic a nádobí Příčiny: Druh skla a metoda výroby skla. Chemické složení mycího prostředku. Teplota vody mycího programu. Doporučení: Používejte pouze sklenice a porcelán označené výrobcem jako vhodné pro mytí v myčce nádobí. Používejte čisticí prostředek, který je označen jako šetrný k nádobí. Zvolte program s co nejkratší dobou trvání. Abyste zabránili poškození sklenic a příborů, vyjměte je z myčky okamžitě po ukončení programu. 10

11 Hrnce Spodní koš na nádobí Etažér Sklenice na stopce a vysoké sklenice opřete o kraj etažéru (ne o nádobí). Příbor Dlouhé díly, servírovací a salátové příbory, vařečky nebo nože najdou místo také v etažéru, aby nepřekážely otáčení ostřikovacího ramene. Etažéry mohou být libovolně nakloněny a vyklopeny. Příbory by měly být uspořádány vždy odděleně s plochou k jezení směrem dolů. Ostřikovací proud tak lépe zasáhne jednotlivé díly nádobí. Abyste zabránili poranění, uložte dlouhé, špičaté díly a nože do etažéru(pouze u některých modelů) nebo, do přihrádky na nože (k dostání jako příslušenství). Sklopné trny * pouze u některých modelů Sklopné trny slouží k lepšímu uspořádání hrnců, mís a sklenic. 11

12 Přestavení výšky koše Horní koš na nádobí lze výškově přestavit podle potřeby, tím získáte více místa pro nádobí v horním nebo ve spodním koši. Výška spotřebiče v cm max. ø v cm nahoře 20/25* 20/25* max. ø v cm dole 30/25* 34/29* Horní koš s bočními pákami (Rackmatic) Horní koš vytáhněte ven. Ke snížení zatlačte za sebou dovnitř obě páky na levé a pravé straně vnější strany koše. Přitom koš z boku za horní okraj přidržujte, aby nespadl dolů. Podle vybavení horního koše u Vašeho modelu spotřebiče, si zvolte jeden z dvou následujících způsobů postupu: Horní koš s horním a dolním párem válečků Horní koš vytáhněte ven. Vyjměte horní koš a znovu jej zavěste na horní resp. dolní válečky. Ke zvednutí uchopte koš na stranách na horním okraji a zvedněte jej směrem nahoru. Předtím než koš opět zasunete, ujistěte se, že leží na obou stranách ve stejné výšce. Jinak by nebylo možné zavřít dvířka spotřebiče a horní ostřikovací rameno by nemělo spojení s cirkulací vody. 12

13 Mycí prostředek Můžete používat jak tablety, tak i práškové nebo tekuté mycí prostředky (žádný prostředek k ručnímu mytí!). Při použití bezfosfátových mycích prostředků se mohou při tvrdé vodě z vodovodu tvořit bílé usazeniny na nádobí a stěnách nádob. Pomoc přinese přidání většího množství prostředku. Jestli je prostředek vhodný pro stříbrné nádobí, naleznete na obalu mycího prostředku. V případě dalších otázek doporučujeme obrátit se na poradenská střediska výrobce prostředků na mytí. Komora pro mycí prostředek s dávkovací pomůckou Při Intenzívním programu (pouze u některých modelů) je dávkování tablety dostačující. Při použití práškových mycích prostředků existuje možnost dodatečně přisypat trochu prostředku zevnitř na dvířka spotřebiče. Tip pro úsporu U málo znečištěného nádobí obvykle stačí menší množství mycího prostředku, než se uvádí na obalu. Zavřete víko komory mycího prostředku. Přitom (1) zasuňte víko komory a (2) na konci zlehka zatlačte, tak aby uzávěr zapadl. Dávkovací stupnice v komoře pro mycí prostředek Vám pomůže naplnit správné množství mycího prostředku: dolní čárka: střední čárka: zcela naplněná: 15 ml 25 ml 50 ml Pokud by byla komora pro mycí prostředek ještě zavřená, stiskněte uzavírací západku, tím ji otevřete. Plnění mycího prostředku Vložte prostředek na mytí do komory. Dávkování: viz na obalu pokyny výrobce. Při použití tablet postupujte podle návodu na obalu, je tam uvedeno kde máte tablety umístit (např. příborový koš, komora pro mycí prostředek atd.). Dbejte na to, aby také při použití tablet bylo víko komory zavřeno. Upozornění V důsledku různého rozpuštění čisticích tablet různých výrobců se nemůže event. při krátkých programech zcela projevit čisticí síla. Práškové mycí prostředky se hodí lépe pro tyto programy. 13

14 auto 3v1 Při použití takzvaných kombinovaných mycích produktů je použití leštidla a/nebo soli zbytečné. Momentálně jsou k dostání různé druhy kombinovaných mycích produktů. 2v1: Obsahují mycí prostředek a leštidlo nebo funkci soli. 3v1: Obsahují mycí prostředek, leštidlo a funkci soli. 4v1: Obsahují mycí prostředek, leštidlo, funkci soli a přídavnou ochranu skleněného nádobí. Kromě toho jsou výrobci nabízeny ještě další kombinované produkty s porovnatelným účinkem. >>> Bezpodmínečně zkontrolujte o jaký druh mycího prostředku nebo kombinovaného produktu se jedná! Bezpodmínečně dodržujte návod k použití nebo pokyny, které jsou uvedené na obalu. Program mytí se automaticky přizpůsobí tak, aby dosáhl vždy nejlepších možných výsledku mytí a sušení. Při použití kombinovaných mycích produktů, je nutné respektovat následující důležitá upozornění: Pouze při tvrdosti vody 21 C dh (37 fh, 26 Clarke, 3,7 mmol/l) lze upustit od regenerační soli. Další nastavení na spotřebiči jsou zbytečná. Při tvrdosti vody nad 21 dh (37 fh, 26 Clarke, 3,7 mmol/l) je použití regenerační soli přesto potřebné. Do zásobníku soli nasypte sůl a změkčovací zařízení nastavte na stupeň 6. Pokud máte pochybnosti, obraťte se na výrobce mycích prostředků, obzvláště pokud: je nádobí po ukončení programu velmi mokré. se tvoří vápenaté povlaky. Upozornění Optimálních výsledků mytí a sušení dosáhnete použitím samostatných mycích prostředků ve spojení s oddělenou aplikací soli a leštidla. Dodržování návodu k použití nebo pokynů na obalu kombinovaných mycích prostředků rozhoduje o jejich účinnosti. Upozornění I když svítí ukazatel doplnění leštidla a/nebo soli, funguje mycí program při použití kombinovaných mycích prostředků 3v1 bezvadně. Jestliže Vás ukazatel doplnění leštidla nebo ukazatel doplnění soli ruší, a chcete je vypnout, postupujte následovně: Vypnutí a zapnutí ukazatele doplnění leštidla Ukazatel doplnění leštidla můžete zapnout nebo vypnout. Tuto funkci lze změnit následovně. Zavřete dvířka spotřebiče. Stiskněte a podržte programové tlačítko a hlavní vypínač mačkejte tak dlouho, dokud se nerozsvítí číselný ukazatel, poté tlačítka pusťte. V číselném ukazateli se zobrazí (Ukazatel doplnění leštidla zap.). Stisknutím programového tlačítka můžete ukazatel leštidla vypnout nebo zapnout. Vypněte hlavní vypínač ; nastavení zůstane uloženo. 14

15 Vypnutí a zapnutí ukazatele doplnění soli /změkčování Zavřete dvířka spotřebiče. Stiskněte a podržte programové tlačítko a zapněte hlavní vypínač, poté pusťte obě tlačítka. Bliká světelný ukazatel tlačítka a v číselném ukazateli bliká z výroby nastavená hodnota Změna nastavení: Stiskněte programové tlačítko. S každým stisknutím tlačítka se zvýší nastavovací hodnota o jeden stupeň; pokud je dosažena hodnota, skočí ukazatel zpět na (Ukazatel doplnění soli/změkčovací zařízení je vypnuto). Vypněte hlavní vypínač. Nastavená hodnota je uložena ve spotřebiči. Pro regeneraci změkčovacího zařízení jsou potřebné cca 4 litry vody. Spotřeba vody na cyklus mytí se zvýší podle nastavení tvrdosti vody o 0 až max. o 4 litry. Upozornění Pokud mycí prostředek a leštidlo používáte odděleně, resp. přejdete z kombinovaných mycích prostředků na tradiční mycí produkty, dbejte na to, aby byl ukazatel doplnění leštidla zapnutý a změkčovací zařízení bylo nastaveno na správnou hodnotu tvrdosti vody. 15

16 Přehled programů V tomto přehledu je zobrazen max. možný počet programů. Odpovídající programy a jejich uspořádání naleznete na Vašem ovládacím panelu. Druh nádobí např. porcelán, hrnce, příbor, sklenice, atd. Odolné Smíšené Choulostivé Smíšené Druh zbytků jídel např. Polévky, nákypy, omáčky, brambory, těstoviny, rýže, ryby, vejce, pečená jídla Polévky, brambory, těstoviny, rýže, vejce, pečená jídla Káva, koláč, mléko, uzeniny, studené nápoje, saláty Opláchněte nádobí, pokud bylo uloženo více dnů v myčce nádobí. Množství zbytků jídel mnoho méně velmi málo Stav zbytků jídel silně ulpívající střední málo ulpívající Mycí program Intenzivní 70 Auto Eco 50 Jemný 40 Rychlý 45 Předmytí Průběh programu Oplachování 40 Mytí 70 Mezimytí Průběh programu se automaticky přizpůsobí a optimalizuje odpovídaje stupni znečistění nádobí Oplachování Mytí 50 Mezimytí Leštění 65 Oplachování Mytí 40 Mezimytí Leštění 55 Mytí 45 Mezimytí Leštění 55 Oplachování Sušení Sušení Leštění 70 Sušení Sušení Výběr programu Na základě druhu nádobí a množství resp. stavu zbytků jídel můžete z přehledu programů přesně přiradit potřebné programy. Tyto naleznete v stručném návodu. 16

17 Mytí nádobí Tip pro úsporu U méně naložené myčky postačí druhy nejslabší program. Programová data Programová data (hodnoty spotřeby) naleznete ve stručném návodu. Vztahují se na normální podmínky. Vlivem: různého množství nádobí přítokové teploty vody tlaku vodovodního potrubí okolní teploty tolerancí síťového napětí a tolerancemi, které jsou podmíněny spotřebičem (např. teplota, množství vody...) se mohou vyskytnout větší odchylky. Hodnoty spotřeby vody se vztahují na nastavovací hodnotu tvrdosti vody 4. Aquasenzor * * u některých modelů Aquasenzor je optické měřicí zařízení (světelná závora), kterým se měří zakalení mycí vody. Pomocí světelné závory může být znečištění vody rozpoznáno uvolněnými zbytky jídel jako např. vejce, tuk a ovesné vločky. Použití aquasenzoru probíhá specificky na programu. Je-li Aquasenzor aktivní, může se čistá mycí voda převzít do následující mycí lázně a/ nebo se přizpůsobí teplota. Je-li stupeň znečištěné silnější, voda se odčerpá a nahradí se čerstvou vodou. Tímto způsobem klesne spotřeba vody při nižším znečištění nádobí o cca 4 litry. Zapnutí spotřebiče V číselném ukazateli se zobrazí předpokládaná doba trvání programu. Program se spustí automaticky. Ukazatele průběhu programu Vaše nádobí se právě myje. Vaše nádobí se leští. Vaše nádobí se již suší. Ukazatel zbývající doby trvání programu Po startu se v číselném ukazateli zobrazí očekávaná doba trvání programu. Doba trvání programu je ovlivněna teplotou vody, množstvím nádobí, stejně jako stupněm znečištění. Změnou těchto podmínek lze dobu trvání (v závislosti na zvoleném programu) růžně měnit. Protože ovlivnění se rozpozná až během trvání programu, mohou se tím vyskytnout velké časové skoky. Předvolba času Start programu můžete oddálit v hodinových krocích až o 24 hodin. Zapněte spotřebič. Tlačítko předvolby času mačkejte tak dlouho, dokud neskočí číselný ukazatel na. Tlačítko předvolby času mačkejte tak dlouho, dokud nebude zobrazený čas odpovídat Vašim požadavkům. Ke zrušení předvolby času mačkejte tlačítko předvolby času tak dlouho, dokud se v číselném ukazateli nezobrazí. Až do startu můžete Vaši volbu programu libovolně měnit. Zcela otevřete vodovodní kohoutek. Zapněte hlavní vypínač. Ukazatele naposled zvoleného programu se rozsvítí. Tento program proběhne, pokud nestiskněte jiné programové tlačítko. 17

18 Konec programu Zobrazí-li se v číselném ukazateli hodnota, program je ukončen. Vypnutí myčky Několik minut po ukončení programu: Vypněte hlavní vypínač. Zavřete vodovodní kohoutek (odpadá při funkci Aqua Stop). Nádobí po vychladnutí vyndejte. Varování K vyjmutí nádobí po ukončení programu nechte dvířka spotřebiče zcela otevřená, nenechávejte je pouze přivřená. Případná unikající vodní pára by mohla poškodit choulostivé pracovní desky. Přerušení programu Vypněte hlavní vypínač. Světelné ukazatele zmizí. Program zůstane uložen. Pokud byla při přípojce teplé vody nebo rozehřáté myčce nádobí otevřena dvířka spotřebiče, nechte je nejprve několik minut přivřená a teprve potom je zavřete. V opačném případě může dojít k vyražení dvířek vlivem expanze (přetlaku). K pokračování programu zapněte znovu hlavní vypínač. Zrušení programu (Reset) Přibližně na 3 sekundy stiskněte současně programová tlačítka a. V číselném ukazateli se zobrazí. Program potrvá ještě asi 1 minutu. Vypněte hlavní vypínač. Změna programu Poté co jste zapnuli spotřebič, je v průběhu 2 minut ještě možná změna programu. Pokud by měla být nutná změna programu, již započaté úseky programu se dokončí (např. mytí). Nový zobrazený čas zbývajícího trvání se skládá z předešlého úseku programu a zbytkového času nově zvoleného programu. Intenzivní sušení Během leštění se pracuje s vyššími teplotami a tím je dosažen lepší výsledek sušení (opatrně u choulostivého nádobí!) Zavřete dvířka spotřebiče. Stiskněte a podržte programové tlačítko a hlavní vypínač mačkejte tak dlouho, dokud se nezobrazí číselný ukazatel. Pusťte obě tlačítka. Bliká světelný ukazatel tlačítka v číselném ukazateli svítí z výroby nastavená hodnota (vypnuto) nebo (zapnuto). Změna nastavení. Stiskněte programové tlačítko. Vypněte hlavní vypínač. 18

19 Přídavné funkce Nastavitelné pomocí tlačítek přídavných funkcí Úspora času (VarioSpeed) * Pomocí funkce >>Úspora času <<můžete podle zvoleného programu mytí zkrátit dobu trvání programu o cca 20% do 50%. Příslušná změna trvání programu se zobrazí v číselném ukazateli. Aby se při zkrácené době trvání programu docílilo optimálních mycích výsledků, zvýší se spotřeba vody a energie. Údržba a ošetření Pravidelná kontrola a údržba spotřebiče napomáhá zabránit poruchám. Ušetříte si tak čas a předejdete mrzutostem. Celkový stav myčky Zkontrolujte mycí prostor na usazeniny mastnoty a vodního kamene. Pokud naleznete tyto usazeniny, postupujte následovně: naplňte komoru mycím prostředkem. Spusťte spotřebič bez nádobí v programu s nejvyšší teplotou mytí. K čištění spotřebiče používejte pouze prostředky určené pro myčky nádobí. Těsnění dvířek pravidelně utírejte vlhkou utěrkou. K čištění Vaší myčky nikdy nepoužívejte parní čističe. Výrobce neručí za eventuální škody. Pravidelně utírejte čelo spotřebiče a ovládací panel vlhkou utěrkou; postačí voda s trochouprostředku na mytí nádobí. Nepoužívejte houbičky s hrubým povrchem a abrazivní čisticí prostředky, obojí by mohlo vést k poškrábání povrchu. Pozor! Nikdy nepoužívejte čisticí prostředky pro domácnost s obsahem chlóru! Ohrožení zdraví! Speciální sůl a leštidlo Zkontrolujte ukazatele doplnění a. Případně doplňte sůl a/nebo leštidlo. Sítka Nečistoty, které se usazují na sítkách, mohou vést k jejich ucpání. 19

20 Po každém mytí zkontrolujte sítka, a pokud je třeba, odstraňte zachycené nečistoty. Vyšroubujte sítový válec a sítka vyjměte. ven. Sítka jsou spolu pevně spojena a nemohou být rozebrána na jednotlivé součásti. Odstraňte hrubé nečistoty, sítka opláchněte pod tekoucí vodou. Ostřikovací ramena Vodní kámen a nečistoty z mycí vody mohou zablokovat trysky a uložení ostřikovacích ramen a. Zkontrolujte trysky ostřikovacích ramen, jestli nejsou ucpané. Případně vytáhněte spodní ostřikovací rameno směrem nahoru. Odšroubujte horní ostřikovací rameno. Ostřikovací ramena opláchněte pod tekoucí vodou. Ostřikovací ramena znovu nasaďte resp. přišroubujte. Ke složení: Nasaďte sítka a přišroubujte je k sítovému válci. Ostřikovací ramena 20

21 Čerpadlo odpadní vody * * u některých modelů Velké zbytky pokrmů z vody, které nebyly zachyceny sítky, mohou zablokovat čerpadlo odpadní vody. Mycí voda potom nebude odčerpána a zůstane stát nad sítkem. Vypněte hlavní vypínač. Případně odčerpejte vodu. Demontujte sítko. Odstraňte víko. Zkontrolujte vnitřní prostor a případně odstraňte cizí předměty. Znovu nasaďte víko. Znovu nasaďte a zašroubujte sítka. click

22 Vyhledání chyb Svépomocné odstranění drobných závad Ze zkušenosti víme, že většinu drobných závad, které se během používání myčky nádobí objeví, jste schopni odstranit sami, aniž byste museli volat zákaznický servis. To umožní rychlé uvedení spotřebiče do provozu. Následující přehled Vám pomůže nalézt možné příčiny všech vyskytujících se závad. Závady Pozor... při zapnutí Spotřebič se neuvede do provozu. V pojistkové skříni je vadná pojistka. Není zasunuta zástrčka. Dvířka spotřebiče nejsou správně zavřená. Není otevřen vodovodní kohoutek. Sítko na přívodní hadici vody je ucpané. Vypněte spotřebič a vytáhněte síťovou zástrčku. Zavřete vodovodní kohoutek. Poté vyčistěte sítko, které se nachází na přípojce přívodní hadice. Na závěr obnovte přívod elektrického proudu, otevřete vodovodní kohoutek a zapněte spotřebič. Nezapomeňte že: Opravy smí provádět pouze odborník. Pokud je nutná výměna některé součástky, dbejte na to, aby byly použity pouze originální náhradní díly. Neodbornými opravami nebo použitím náhradních dílů od jiného výrobce mohou pro uživatele vzniknout značné škody a rizika. 22

23 ... na spotřebiči Dolní ostřikovací rameno se těžce otáčí. Ostřikovací rameno je zablokováno menšími kusy nádobí nebo zbytky jídel. Víko komory pro mycí prostředek nelze zavřít. Komora pro mycí prostředek je přeplněná Je zablokován mechanizmus v důsledku slepených zbytků mycího prostředku. Po startu blikají kontrolky. Nebyl zvolen žádný program. Zbytky prostředku v komoře pro mycí prostředek. Komora byla při plnění vlhká, mycí prostředek doplňujte pouze do suché komory. Kontrolky po mytí nezhasly. Hlavní vypínač je ještě zapnutý. Nesvítí ukazatel doplnění pro leštidlo a/nebo sůl. Je vypnutý ukazatel doplnění leštidla.(viz kapitolu auto 3in1 ) Je vypnutý ukazatel doplnění soli. (viz kapitolu auto 3in1 ) Po ukončení programu zůstane ve spotřebiči stát voda. Hadice odpadní vody je ucpaná nebo zlomená. Čerpadlo odpadní vody je zablokováno. Sítka jsou ucpaná. Program ještě není ukončen. Vyčkejte na konec programu (číselný ukazatel zobrazí 0) nebo proveďte funkci Reset.... během mytí Tvoří se nadměrné množství pěny V zásobníku pro leštidlo je prostředek k ručnímu mytí. Rozlité leštidlo může při dalším mytí vést k nadměrné tvorbě pěny, proto jej odstraňte pomocí utěrky. Spotřebič se během mytí zastavil. Přívod elektrického proudu byl přerušen. Byl přerušen přívod vody. Proveďte funkci RESET. Tlukoucí zvuk během mytí Ostřikovací rameno naráží do nádobí. Klepoucí zvuk během mytí Nádobí není správně uloženo. Tlukoucí zvuk plnicích ventilů Je způsoben položením vodovodního potrubí a nemá vliv na činnost myčky nádobí. Jeho odstranění není možné. 23

24 ... na nádobí Na nádobí zůstávají částečně zbytky jídel. Nádobí nebylo správně uspořádané, proud vody nemohl dosáhnout na nádobí. Byl přeplněn koš na nádobí. Nádobí je uloženo na sobě. Použili jste příliš málo mycího prostředku. Byl zvolen slabý program mytí. Ostřikovací rameno se nemůže volně otáčet, překáží mu nádobí. Ostřikovací trysky jsou ucpány zbytky jídel. Jsou ucpaná sítka. Sítka jsou chybně nasazená. Je zablokováno čerpadlo odpadní vody. Zabarvení na plastovém nádobí. Málo / nevhodný mycí prostředek. Na nádobí zůstávají bílé skvrny, sklenice zůstávají mléčné. Příliš malé množství mycího prostředku. Množství přídavku leštidla bylo nastaveno na příliš nízkou hodnotu. Nebyla naplněna speciální sůl, i přestože je voda tvrdá. Změkčovací zařízení bylo nastaveno na příliš nízkou hodnotu. Šroubovací uzávěr zásobníku soli není řádně uzavřen. Byl použitý bezfosfátový mycí prostředek, pro srovnání vyzkoušejte fosfátový mycí prostředek. Nádobí není suché. Otevřeli jste dvířka spotřebiče a vyklidili nádobí příliš brzy. Byl zvolen program bez sušení. Množství přídavku leštidla bylo nastaveno na příliš nízkou hodnotu. Sklenice mají matný vzhled. Množství přídavku leštidla bylo nastaveno na příliš nízkou hodnotu. Zbytky čaje nebo rtěnky nejsou zcela odstraněny. Mycí prostředek má příliš malý bělicí účinek. Zvolili jste příliš nízkou teplotu mytí. Stopy koroze na příboru. Příbory nejsou odolné vůči korozi. Obsah soli ve vodě na mytí je příliš vysoký. Šroubovací uzávěr zásobníku soli není pevně uzavřen. Během doplňování jste rozsypali příliš mnoho soli. Sklenice jsou matné a změnily barvu, povlaky se nedají setřít. Nevhodný mycí prostředek. Sklenice nejsou odolné pro mytí v myčce nádobí. Na sklenicích a příborech zůstávají šmouhy, sklenice dostávají kovový vzhled. Množství přídavku leštidla bylo nastaveno na příliš vysokou hodnotu. 24

25 Kdy zavolat zákaznický servis Pokud se Vám nepodaří odstranit poruchu, obraťte se prosím na Váš zákaznický servis. Kontakt na nejbližšího servisního střediska naleznete v přiloženém seznamu servisních středisek. Při telefonátu prosím uveďte číslo spotřebiče (E = 1) a datum výroby (FD = 2). Obě čísla naleznete na výrobním štítku na dvířkách spotřebiče. Pokyny Pokyny pro srovnávací zkoušky Podmínky pro srovnávací testy naleznete na přídavném listu Pokyny pro srovnávací zkoušky. Hodnoty spotřeby pro odpovídající programy jsou zobrazeny ve stručném návodu. Všeobecně 1 2 FD Pozor Vestavěné a integrované spotřebiče, které jsou dodatečně umístěny jako vestavěné, musí být zajištěny proti převrhnutí, např. přišroubováním na zeď nebo zabudováním pod souvislou pracovní desku, která je pevně sešroubována se sousedními skříněmi Pouze pro provedení Švýcarsko: Spotřebič lze zabudovat do kuchyňské linky bez dalších dřevěných nebo umělohmotných mezistěn. Není-li spotřebič připojen přes zástrčku, musí být pro splnění příslušných bezpečnostních předpisů k dispozici na straně instalace dělicí zařízení pro všechny póly s rozestupem kontaktů alespoň 3 mm. Respektuje, že návštěva technika zákaznického servisu v případě chybného ovládání nebo zde popsané závady, není bezplatná ani během trvání záruční lhůty. 25

26 Instalace K řádnému provozu musí být myčka na nádobí odborně připojena. Údaje pro přívod a odtok a hodnoty elektrického připojení musí odpovídat požadovaným kritériím, která jsou stanovena v následujících odstavcích, popř. v montážním návodu. Při montáži dodržujte pořadí pracovních kroků: Kontrola při dodávce Ustavení myčky Přípojka k odvodu odpadní vody Přípojka čerstvé vody Elektrické připojení. Dodávka Vaše myčka nádobí byla ve výrobním podniku důkladně přezkoušena, aby byla zaručena její bezporuchová činnost. Přitom ve vnitřním prostoru zůstaly malé skvrny od vody, které zmizí po prvním mycím procesu. Ustavení myčky Potřebné rozměry pro vestavbu naleznete v montážním návodu. Spotřebič pomocí výškově nastavitelných nožiček vyrovnejte. Přitom dbejte na stabilitu spotřebiče. U spotřebičů, které budou vestavěny pod pracovní desku, výškově přestavitelné nožky proti pracovní desce příliš nedotahujte. Přípojka k odvodu odpadní vody Potřebné pracovní kroky naleznete v montážním návodu, případně namontujte sifon s odtokovým hrdlem. Hadici odpadní vody připojte pomocí přiložených součástek k odtokovému hrdlu sifonu. Dbejte na to, aby hadice odpadní vody nebyla přelomená, zmáčknutá nebo zapletená. (Ujistěte se, že uzavírací víko nebrání odtékání odpadní vody!). Přípojka čerstvé vody Přípojku čerstvé vody připojte dle návodu k montáži pomocí přiložených součástek k vodovodnímu kohoutku. Dbejte na to, aby přípojka čerstvé vody nebyla přelomená, zmáčknutá nebo zapletená. Při výměně spotřebiče musí být vždy použita nová přívodní hadice vody, stará přívodní hadice se nesmí znovu použít. Tlak vody: minimálně 0,05 MPa (0,5 bar), maximálně 1 MPa (10 bar). Při vyšším tlaku vody: Připojte škrticí tlakový ventil. Přítokové množství: minimálně 10 litrů/minutu Teplota vody: studená voda; u teplé vody max. teplota 60 C. Elektrické připojení Spotřebič smíte připojit pouze na střídavé napětí 230 V přes předpisově nainstalovanou zásuvku s ochranným vodičem. Potřebné jištění viz typový štítek. Zásuvka musí být umístěna v blízkosti spotřebiče a musí být i po montáži volně přístupná. Změny na připojení smí provést pouze odborník. Prodloužení připojovacího kabelu smí provést pouze odborník ze zákaznického servisu. Při použití ochranného proudového spínače smíte použít pouze typ se značkou. Pouze tento typ ochranného spínače zaručuje splnění současně platných předpisů. 26

27 Demontáž Dodržujte i zde pořadí pracovních kroků. Nejdříve odpojte spotřebič z elektrické sítě. Vytáhněte síťovou zástrčku. Zavřete přívod vody. Odšroubujte přípojku pro odpadní a čerstvou vodu. Vyšroubujte upevňovací šrouby pod pracovní deskou. Demontujte soklové prkno, je-li k dispozici. Spotřebič vytáhněte ven, přitom opatrně vytahujte hadici. Přeprava Vyprázdněte myčku. Zajistěte volné části. Spotřebič přepravujte pouze vestoje. Pokud spotřebič nebude přepravován vestoje, může zbytková voda proniknout do elektroniky spotřebiče a zapříčinit chybný průběh programu. Spotřebič vyprázdněte podle následujících kroků: Otevřete vodovodní kohoutek. Zavřete dvířka spotřebiče. Zapněte hlavní vypínač. Zvolte program V číselném ukazateli se zobrazí doba trvání programu v minutách. Vyčkejte, cca 4 minuty. Program ukončete současným stisknutím tlačítek a. Ukazatel času se přestaví na Za několik minut spotřebič vypněte. Zavřete vodovodní kohoutek. Zajištění proti mrazu Pokud se spotřebič nachází v místnosti ohrožené mrazem (např. rekreační chata), musí být zcela vyprázdněn (viz kapitolu Přeprava ). Zavřete vodovodní kohoutek, vyjměte přítokovou hadici a nechte vytéct vodu. Likvidace Pokyny k likvidaci Staré spotřebiče nejsou žádný bezcenný odpad! Ekologickou likvidací mohou být získány znovu cenné suroviny. U vysloužilých spotřebičů vytáhněte síťovou zástrčku. Odstřihněte síťový kabel a odstraňte zástrčku. Zničte zámek dvířek spotřebiče a dětskou pojistku (je-li k dispozici). Tím zabráníte tomu, aby se děti při hře ve spotřebiči zavřely a dostaly se do ohrožení života. Váš nový spotřebič by na cestě k Vám chráněn obalem. Všechny použité materiály jsou ekologické a znovu recyklovatelné. Zlikvidujte prosím jednotlivé části ekologicky. Všechny umělohmotné díly spotřebiče jsou označeny mezinárodně stanovenými symboly (např. >PS< polystyren). To umožňuje při likvidaci spotřebiče jejich rozdělení podle čistých druhů plastových odpadů. Dbejte prosím bezpečnostních pokynů v kapitole Při dodávce. O aktuálních možnostech likvidace se prosím informujte u Vašeho odborného prodejce nebo na obecních úřadech nebo městské správě. 27

28 Likvidace obalu Obalový materiál řádně zlikvidujte. Nedovolte dětem hrát si s obalovým materiálem. Hrozí nebezpečí udušení skládacím kartonem a fóliemi. Vlnitá lepenka je vyrobena převážně ze starého papíru. Formy z lehčené gumy jsou FCKW volně pěněné. Polyetylénové fólie (PE) jsou částečně vyrobeny z druhotných surovin. Dřevěné rámy (pokud jsou k dispozici) ze zbytkového dřeva jsou neupravené. Páskovací materiál (je-li k dispozici) je vyroben z polypropylénu (PP). Varování Děti by se mohly ve spotřebiči zavřít (nebezpečí udušení) nebo se dostat do jiných nebezpečných situací. Proto: Vytáhněte síťovou zástrčku, odřízněte a odstraňte síťový kabel. Zámek dvířek zničte tak, aby se už dvířka nedala zavřít. Likvidace starých spotřebičů Dosloužilé spotřebiče okamžitě učiňte nepoužitelnými, tím se vyhnete pozdějším nehodám. Spotřebič dopravte k řádné likvidaci. Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/EG týkající se použitých elektrických a elektronických spotřebičů (waste electrical and electronic equipment WEEE). Tato směrnice upravuje zpětný odběr a recyklaci starých spotřebičů v rámci EU. Změny jsou vyhrazeny. 28

29 Dětská pojistka Zapněte dětskou pojistku. Otevřete dvířka se zapnutou dětskou pojistkou. Vypněte dětskou pojistku. Při otevřených dvířkách spotřebiče dětská pojistka neposkytuje žádnou ochranu. Ostřikovací hlava plechů na pečení * Pomocí této ostřikovací hlavy můžete umýt velké plechy nebo mřížky o průměru větším než 30 cm (talíře pro labužníky, talíře na těstoviny, servírovací talíře). K tomuto účelu vyjměte horní koš a nasaďte ostřikovací hlavu tak, jak je vyobrazeno na obrázku. Aby ostřikovací proud mohl zasáhnout všechny části, uspořádejte plechy podle obrázku (max. 4 plechy na pečení a 2 mřížky). Myčku nádobí provozujte vždy s horním košem nebo ostřikovací hlavou plechů na pečení! * není součástí výbavy, lze doobjednat jako zvláštní příslušenství 29

30 Obchodní značka BSH: INFORMAČNÍ LIST: BSH domácí spotřebiče, s. r. o. Značka Prodejní označení Třída energetické účinnosti (A... nízka spotřeba el. energie až G... vysoká spotřeba el. energie) SIEMENS SE 55M582EU Normalizovaný cyklus Eco 50 Spotřeba energie 1) kwh 1,05 Třída účinnosti mytí (od A... vyšší do G... nižší) A Třída účinnosti sušení (od A... vyšší do G... nižší) A Počet sad nádobí 12 Spotřeba vody l 13 Doba trvání programu min. 140 Odhadovaná roční spotřeba kwh (220 normalizovaných cyklů) l Hlučnost 2) db (re 1 pw) 48 A ) Spotřeba energie v kwh na standardní zkušební cyklus (připojení na studenou vodu). Skutečná spotřeba energie závisí od způsobu použití spotřebiče. 2) Hlučnost podle Evropské normy EN Deklarovaná hodnota emise hluku tohoto spotřebiče je 48 db (A), což představuje váženou hladinu akustického výkonu Lwa vzhledem k referenčnímu akustickému výkonu 1pW. Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. Aktuální návod najdete na webových stránkách 30

31 Ujištění dovozce o vydání prohlášení o shodě Vážený zákazníku, dle 13, odst.5 zákona č.22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb a nařízení vlády č.168/1997 Sb., 169/1997 Sb. a 177/1997 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Prohlášení o hygienické nezávadnosti výrobků Všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. a přicházející do styku s potravinami splňují požadavky o hygienické nezávadnosti dle zákona č.258/2000 Sb., vyhlášky 38/2001 Sb. Toto prohlášení se vztahuje na všechny výrobky přicházející do styku s potravinami uvedené v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Záruční podmínky Na tento uvedený výrobek je poskytována záruční lhůta 24 měsíců (ode dne prodeje). Základním průkazem práv spotřebitele ve smyslu Občanského zákoníku je pořizovací doklad (paragon, faktura, leasingová smlouva ap.). Pokud byl při prodeji vydán záruční list, je tento součástí výrobku s výrobním číslem uvedeným na přední straně tohoto záručního listu. Zejména v případech delší než zákonné záruční lhůty je proto záruční list jediným průkazním dokladem práv uživatele pro uznání prodloužené záruky. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o pořízení (paragon, faktura, leasingová smlouva apod.) Pro případ prodloužené záruční lhůty z důvodu dříve provedených oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení pořizovacího dokladu nebo v případě prodloužené záruky i vyplněného záručního listu (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje a označení prodávajícího v souladu s 620 odst. 3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty, a to vadou materiálu nebo výrobní vadou. Takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný, než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady. Ze záručních oprav jsou vyloučeny zejména tyto případy: - výrobek byl instalován nebo používán v rozporu s návodem k obsluze, příp. s návodem na montáž - údaje na záručním listu nebo dokladu o zakoupení se liší od údajů na výrobním štítku spotřebiče - při chybějícím nebo poškozeném výrobním štítku spotřebiče - je-li výrobek používán k jinému než výrobcem stanovenému účelu - spotřebič je určen k používání v domácnosti. - záruka neplatí, je-li výrobek používán k profesionálním nebo komerčním účelům - mechanické poškození (závady vzniklé při přepravě) - poškození vzniklá nepozorností, živelnou pohromou nebo jinými vnějšími vlivy (např. vyšším napětím v elektrorozvodné síti, extrémně tvrdou vodou apod.) - neodborným zásahem, nepovolenými konstrukčními změnami nebo opravou provedenou neoprávněnou osobou - běžná údržba nebo čištění, instalace, programování, kontrola parametrů výrobku - opotřebení vniklé používáním spotřebiče

32 Rozšířená záruka nad rámec zákona U spotřebičů (pračky, myčky) sériově vybavených systémem Aqua-Stop (patent fy BSH) je výrobcem poskytnuta záruka na škody způsobené chybou tohoto systému. Na tyto škody poskytneme náhradu soukromému spotřebiteli a to po celou dobu životnosti spotřebiče. Upozornění pro prodejce Prodejce je povinen dát zákazníkovi platný prodejní doklad, kde bude uvedeno datum prodeje a označení spotřebiče a na požádání zákazníka je povinen vystavit správně a úplně vyplněný záruční list v den prodeje výrobku. Při případné předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol. Spotřebič není určený pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými a nebo mentálními schopnostmi, a nebo s nedostatkem zkušeností a vědomostí, pokud jim osoba zodpovědná za jejich bezpečnost neposkytne dohled a nebo je nepoučila o používání spotřebiče.

33 SEZNAM AUTORIZOVANÝCH SERVISŮ DOMÁCÍCH SPOTŘEBIČŮ BOSCH A SIEMENS Firemní servis + prodej náhradních dílů: BSH domácí spotřebiče, s.r.o., Pekařská 10b, Praha 5 telefon: fax: Firma Ulice Město telefon mail A PROFI SERVIS s.r.o. Pražská aprofiservis@seznam.cz Benátky nad Jizerou ALPHA Obchod@Atelier s.r.o. Purkyňova Lanškroun servis@alphaobchod.cz info@alphaobchod.cz B. I. SERVIS Horova Ústí n./labem stepankova@biservis.cz info@biservis.cz B. I. SERVIS Bergmannova info@klservis.eu Sokolov - Dolní Rychnov Bekl Bílkova pracky@ .cz Tábor BMK servis s.r.o. Chýnovská tabor@bmkservis.cz Tábor- Měšice Bosch servis centrum spol. s r.o. Nábřeží bosch@boschservis.cz Zlín Dana Bednaříková Charbulova petr.bednarik@seznam.cz Brno Elektoservis Komárek Dolní novosadská 78/ Olomouc servis@ekomarek.cz sklad@ekomarek.cz ELEKTRO Jankovský s.r.o. nám. Míru Blatná blatna@jankovsky.cz elektro@jankovsky.cz ELEKTRO TREFILÍK s.r.o. Malá strana Dubňany trefilik@wo.cz ELEKTROSERVIS KOLÁČEK s.r.o. Polní Česká Ves u Jeseníku elektro.kolacek@centrum.cz ELMOT v.o.s Blahoslavova 1a České Budějovice Faraheit servis s.r.o. Kaštanová Brno Irena Komárková ml. Slovanské údolí Plzeň elmotcb@seznam.cz faraheit.servis@seznam.cz servis-ap@volny.cz info@elso-servis.cz Jan Liška Žďárského Třebíč Jan Škaloud 17. listopadu jsk@jjbosch.cz Pardubice Karel Veselý Gagarinova elservisznprodejna@tiscali.cz Znojmo Lumír Majnuš Bílovecká mezerova@elektroservis-majnus.cz Opava hulvova@elektroservis-majnus.cz vana@elektroservis-majnus.cz Marek Pollet Vřesinská pollet@volny.cz Plzeň Martin Jansta Tovární janstovi@volny.cz Kolín Martin Linhart Letců linhartmartin@volny.cz Hradec Králové Martin Wlazlo MW Žerotínova 1155/ info@elektroopravna.cz Ostrava - Moravská Ostrava servis@elektroopravna.cz Petr KUČERA Topolová serviskucera@seznam.cz Most RADEK MENČÍK Proletářská elektroservis.mencik@seznam.cz Liberec Stanislav Novotný Hoblíkova sano@iol.cz Nový Jičín VIKI, spol. s r.o. Majakovského viki.servis@iol.cz Jihlava Wh-servis s.r.o. Žitavská wh-servis@volny.cz Liberec 11 Servis Černý s.r.o. Mírové náměstí servis.cerny@tiscali.cz Bourmov Caffe Idea - Blažek Cacovická 66a info@caffeidea.cz Brno S výhradou průběžných změn, aktuální seznam servisů najdete na webových stránkách

34

35 Návod na obsluhu SE 55M582EU Q4ACZM1482 1

36 Na obrázku je vyobrazený maximálny počet umývacích programov a špeciálnych funkcií. Príslušné programy a špeciálne funkcie si prosím zistite na paneli vášho spotrebiča.

37 Obsah Bezpečnostné pokyny... 4 Pri dodávke...4 Pri inštalácii...4 V dennej prevádzke...4 S deťmi v domácnosti...5 Detská poistka (Blokovanie tlačidiel)...5 Pri vzniknutých škodách...5 Pri likvidácii...5 Pred prvým umývaním...5 Zoznámenie sa so spotrebičom... 6 Ovládací panel...6 Vnútorný priestor spotrebiča...6 Zmäkčovacie zariadenie... 7 Nastavenie zmäkčovacieho zariadenia... 7 Plnenie špeciálnou soľou... 8 Indikátor doplnenia soli...8 Plnenie leštidla... 9 Nastavenie prídavného množstva pre leštidlo...9 Indikátor doplnenia leštidla...9 Riad Nevhodný riad...10 Poškodenie pohárov a riadu...10 Usporiadanie riadu...10 Vyloženie riadu...10 Šálky a poháre...10 Hrnce Príbor Sklopné tŕne Etažér Prestavenie výšky koša...12 Horný kôš s bočnými pákami (Rackmatic)...12 Umývací prostriedok Komora pre umývací prostriedok s dávkovacou pomôckou...13 Plnenie umývacieho prostriedku...13 auto 3v Vypnutie a zapnutie indikátora doplnenia leštidla...14 Vypnutie a zapnutie indikátora doplnenia soli/zmäkčovanie...15 Prehľad programov Výber programu...16 Umývanie riadu Programové dáta...17 Aquasenzor...17 Zapnutie spotrebiča...17 Predvoľba času...17 Koniec programu...18 Vypnutie umývačky...18 Prerušenie programu...18 Zrušenie programu (Reset)...18 Zmena programu...18 Intenzívne sušenie...18 Prídavné funkcie Údržba a ošetrenie Celkový stav umývačky...19 Špeciálna soľ a leštidlo...19 Sitká...19 Ostrekovacie ramená...20 Čerpadlo odpadovej vody *...21 Vyhľadanie chýb Svojpomocné odstránenie drobných porúch 2 Poruchy pri zapnutí na spotrebiči počas umývania na riade...24 Kedy zavolať zákaznícky servis Pokyny Pokyny pre porovnávacie skúšky...25 Všeobecne...25 Inštalácia...26 Dodávka...26 Uloženie umývačky...26 Prípojka k odvodu odpadovej vody...26 Prípojka čerstvej vody...26 Elektrické pripojenie...26 Demontáž...27 Preprava...27 Zaistenie proti mrazu...27 Likvidácia Pokyny k likvidácii...27 Likvidácia obalu...28 Likvidácia starých spotrebičov...28 Detská poistka *...29 Ostrekovacia hlava plechov na pečenie *...29 Prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení sú vyhradené bez upozornenia. 3

38 Bezpečnostné pokyny Pri dodávke Okamžite skontrolujte obal a umývačku riadu, či nedošlo k poškodeniu počas prepravy. Poškodený spotrebič neuvádzajte do prevádzky a kontaktujte Vášho dodávateľa. Obalový materiál prosím zlikvidujte podľa platných predpisov. Pri inštalácii Varovanie Pokiaľ spotrebič nestojí vo výklenku a tým je prístupná jedna strana, musí byť z bezpečnostných dôvodov oblasť závesu dvierok spotrebiča postranne obložená (nebezpečenstvo poranenia). Kryty dostanete k zakúpeniu ako zvláštne príslušenstvo v zákazníckom servise alebo v autorizovanej predajni. V dennej prevádzke Inštaláciu a pripojenie vykonávajte podľa návodu k inštalácii a montáži. Pri inštalácii musí byť umývačka odpojená od siete. Presvedčte sa, že je uzemnenie elektrickej inštalácie domu nainštalované podľa predpisov. Elektrické podmienky pripojenia sa musia zhodovať s údajmi na typovom štítku umývačky. Pokiaľ má byť spotrebič vstavaný do vysokej skrine, táto musí byť na zadnej strane poriadne pripevnená. Pokiaľ integrované spotrebiče alebo spotrebiče na vstavanie inštalujete pod súvislé pracovné dosky, ktoré sú zoskrutkované so susednými skriňami, zaistite ich stabilitu. Po umiestení spotrebiča musí byť zásuvka voľne prístupná. Iba pri niektorých modeloch: Plastový plášť na prípojku vody obsahuje elektrický ventil, v prítokovej hadici sa nachádzajú prípojné vedenia. Túto hadicu neprerezávajte, plastový plášť neponárajte do vody. Varovanie Nože a iné kuchynské pomôcky s ostrými hrotmi musia byť uložené do príborového koša s hrotmi smerom dolu alebo v príborovom koši vo vodorovnej polohe. Umývačku riadu používajte len v domácnosti a iba k uvedenému účelu: umývanie riadu v domácnosti. Nesadajte si ani nestúpajte na otvorené dvierka. Spotrebič by sa mohol prevrátiť. Pri voľne stojacich spotrebičov dajte pozor na to, že pri preplnených košoch sa môže spotrebič prevrátiť. Voda v umývacom priestore nie je pitná. Do umývacieho priestoru nedávajte žiadne rozpúšťadlá. Hrozí nebezpečenstvo výbuchu. Počas chodu programu otvárajte dvierka len opatrne. Hrozí nebezpečenstvo, že zo spotrebiča vystriekne horúca voda. Umývačku riadu otvárajte iba na čas, ktorý je potrebný na naloženie a vyloženie umývačky, tým sa zabráni nebezpečenstvu poranenia napr. pri zakopnutí. Dodržujte bezpečnostné pokyny resp. pokyny na obsluhu, ktoré sú uvedené na obaloch umývacích prostriedkov a leštidiel. 4

39 S deťmi v domácnosti Pokiaľ je k dispozícii detská poistka, používajte ju. Presný popis nájdete na zadných stranách návodu. Nedovoľte deťom hrať sa so spotrebičom alebo ho obsluhovať. Deti udržiavajte z dosahu čistiacich prostriedkov a leštidiel. Tieto môžu viesť k poleptaniu úst, hrtanu a očí alebo k uduseniu. Udržujte deti z dosahu otvoreného spotrebiča. V umývacom priestore sa môžu nachádzať zvyšky umývacieho prostriedku. V prípade vysoko vstavaných spotrebičov, dajte pozor pri zatváraní a otváraní, aby sa nepricvikli alebo neprivreli deti medzi dvierka spotrebiča a skrinku, ktorá sa nachádza pod spotrebičom. Detská poistka (Blokovanie tlačidiel) Váš spotrebič môžete zablokovať proti nežiadanému prepnutiu (napr. chybná manipulácia detí). Aktivácia blokovania tlačidiel: Nastavte požadovaný program. Stlačte a cca 4 sekundy podržte tlačidlo, pokiaľ sa nezobrazí v číselnom indikátore. Pokiaľ počas priebehu programu stlačíte ľubovoľné tlačidlo, v číselnom indikátore sa zobrazí. Zrušenie programu (Reset) nie je možné. Deaktivácia blokovania tlačidiel: Stlačte a cca 4 sekundy podržte tlačidlo, pokiaľ ukazovateľ nezmizne. S ukončením programu (Po ukončení programu je (v číselnom indikátore ) je blokovanie tlačidiel zrušené. Pri výpadku prúdu zostane blokovanie tlačidiel zachované. Pri každom novom štarte programu musí byť blokovanie tlačidiel znova aktivované. Pri vzniknutých škodách Opravy a zásahy smie vykonávať iba odborník. K tomuto účelu musí byť spotrebič odpojený od elektrickej siete. Vytiahnite sieťovú zástrčku, alebo vypnite poistku v poistkovej skrini. Zavrite vodovodný kohútik. Pri likvidácii Spotrebič okamžite znefunkčnite, tak sa vyhnete neskorším nehodám, ktoré by spotrebič mohol zapríčiniť. Zlikvidujte spotrebič v súlade s platnými predpismi. Varovanie Deti by sa mohli v spotrebiči zavrieť (nebezpečenstvo udusenia) alebo sa dostať do iných nebezpečných situácií. Preto: Vytiahnite sieťovú zástrčku, odrežte a odstráňte sieťový kábel. Zámok dvierok zničte tak, aby sa už dvierka nedali zavrieť. Pred prvým umývaním Predtým ako Váš spotrebič opustil podnik, bol preskúšaný. Aby ste odstránili prípadné zvyšky zo skúšobného umývania, zapnite umývačku bez riadu na program s najvyššou teplotou. Pritom príslušné plniace otvory naplňte špeciálnou soľou, leštidlom a umývacím prostriedkom. 5

40 Zoznámenie sa so spotrebičom Obrázky ovládacieho panela a vnútorného priestoru spotrebiča nájdete na začiatku tohto návodu. Na jednotlivé pozície bude upozornené v texte. Ovládací panel Hlavný vypínač Otváranie dvierok umývačky Číselný indikátor Predvoľba času Prídavné funkcie Programové tlačidlá Indikátor priebehu programu Indikátor doplnenia soli Indikátor doplnenia leštidla Vnútorný priestor spotrebiča Horný kôš na riad Prídavný príborový kôš pre horný kôš Horné ostrekovacie rameno Etažér Spodné ostrekovacie rameno Plavák Spodný kôš na riad Zásobník na špeciálnu soľ Sitká Príborový kôš Zásobník na leštidlo Komora na umývací prostriedok Uzatváracia západka Typový štítok Čo kúpiť pred prvým spusteným do prevádzky: Špeciálnu soľ (iba pri zodpovedajúcej tvrdosti vody, viď návod) Umývací prostriedok Leštidlo Používajte iba produkty vhodné pre umývačku riadu. ** Plavák zaisťuje, aby do vnútorného priestoru spotrebiča netieklo príliš veľké množstvo vody. Manipulovať s plavákom resp. montovať a demontovať ho smie iba servisná služba. 6

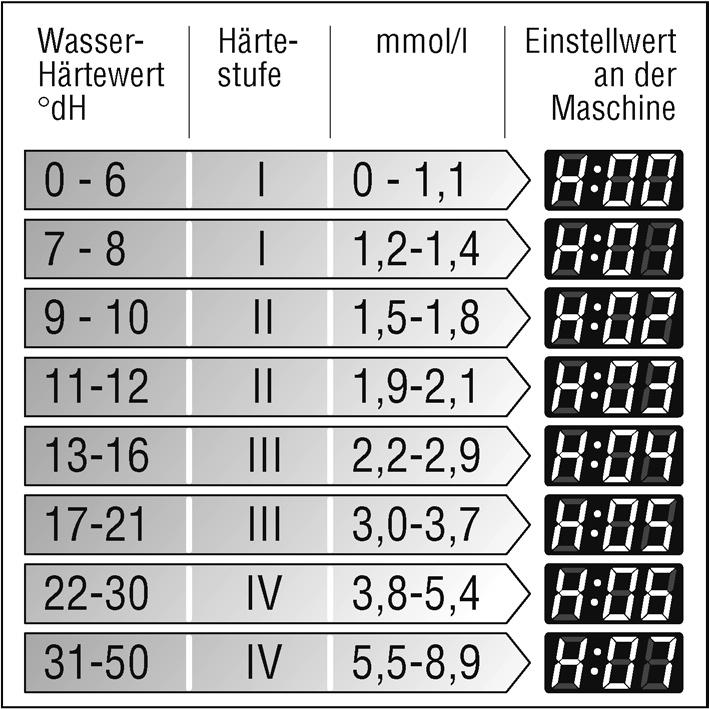

41 Zmäkčovacie zariadenie Pre dobré výsledky umývania potrebuje umývačka riadu mäkkú vodu, t.j. vodu obsahujúcu málo vápnika, inak sa na riade a vnútornom príslušenstve spotrebiča usádzajú biele vápenité zvyšky. Voda z vodovodu sa nad určitým stupňom tvrdosti musí zmäkčiť, to znamená odvápniť. To sa uskutočňuje pomocou špeciálnej soli v zmäkčovacom zariadení umývačky riadu. Nastavenie a potrebné množstvo soli závisí od stupňa tvrdosti Vašej vody z vodovodu. Nastavenie zmäkčovacieho zariadenia Zistite si hodnotu tvrdosti Vašej vody z vodovodu. Tu Vám pomôže vodárenský podnik. Nastavovaciu hodnotu nájdete v tabuľke tvrdosti vody. Zavrite dvierka. Stlačte a podržte programové tlačidlo a hlavný vypínač stláčajte tak dlho, pokiaľ sa nerozsvieti číselný ukazovateľ, potom pustite obidve tlačidlá. Bliká svetelný ukazovateľ tlačidla a v číselnom ukazovateli svieti z výroby nastavená hodnota Zmena nastavenia: Stlačte programové tlačidlo. S každým stlačením tlačidla sa zvýši nastavovacia hodnota o jeden stupeň; pokiaľ je dosiahnutá hodnota, skočí ukazovateľ späť na Vypnite hlavný vypínač. Nastavená hodnota je uložená v spotrebiči. Tabuľka tvrdosti vody Nastavenie tvrdosti vody dh Stupeň tvrdosti mmol/l Nastavená hodnota na spotrebiči 7

42 Plnenie špeciálnou soľou Doplnenie soli musíte urobiť vždy bezprostredne pred zapnutím spotrebiča. Tým dosiahnete, že sa pretekajúci soľný roztok okamžite spláchne, aby sa nemohla vytvárať korózia v splachovacej nádrži. Otvorte skrutkovací uzáver zásobníka špeciálnej soli. Pred prvým spustením do prevádzky nalejte do zásobníka soli cca 1 liter vody. Potom do zásobníka nasypte také množstvo soli (nepoužívajte kuchynskú soľ), pokiaľ nebude zásobník naplnený (max. 1,5 kg). Pritom dochádza k vytláčaniu a odtekaniu vody. Varovanie Nikdy nenapĺňajte zásobník špeciálnej soli umývacím prostriedkom. Zničili by ste zmäkčovacie zariadenie. Indikátor doplnenia soli Pokiaľ sa indikátor doplnenia soli rozsvieti na paneli, je potrebné bezprostredne pred ďalším cyklom umývania doplniť soľ. Podľa opakovania a nastavenia stupňa tvrdosti na spotrebiči môže trvať niekoľko mesiacov, pokiaľ sa regeneračná soľ bude musieť opäť doplniť. Indikátor doplnenia soli potom ešte chvíľu svieti na ovládacom paneli, zhasne až po niekoľkých minútach, kedy sa vytvorila dostatočne vysoká koncentrácia soli. Pri nastavovacej hodnote nemusíte dopĺňať soľ, pretože sa počas prevádzky žiadna soľ nespotrebuje, indikátor doplnenia soli je vypnutý. Pri nastavovacích hodnotách až je nutné použiť špeciálnu soľ. 8

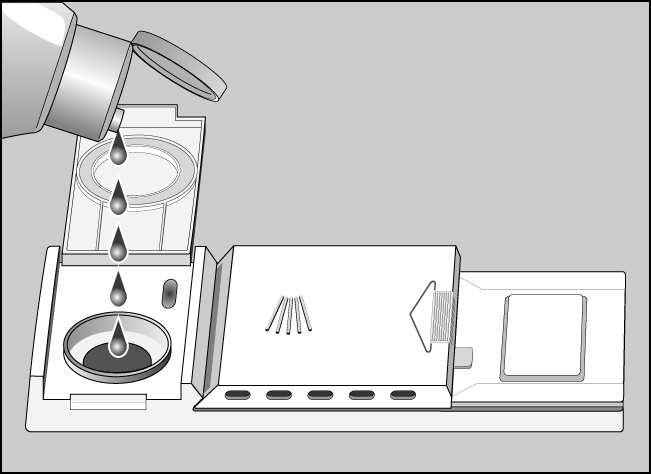

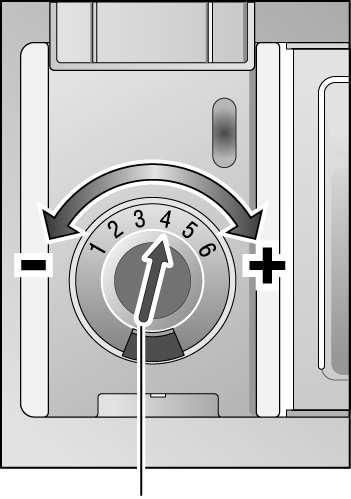

43 Plnenie leštidla Leštidlo sa používa na leštenie skla a odstraňovanie škvŕn z riadu. Používajte iba leštiace prostriedky, ktoré sú určené pre umývačky riadu v domácnosti. Otvorte veko nádržky na leštidlo. Pritom zatlačte na veku za značku (1 ) a veko súčasne nadvihnite pomocou západky (2 ). Nastavenie prídavného množstva pre leštidlo Prídavné množstvo leštidla je plynule nastaviteľné. Regulátor leštidla bol z výroby nastavený na 4. Pozíciu regulátora leštidla zmeňte iba vtedy, ak na riade zostanú šmuhy (otáčať v smere ), alebo škvrny od vody (otáčať v smere + ). Opatrne nalejte leštidlo až tesne pod okraj plniaceho otvoru. Regulátor leštidla Indikátor doplnenia leštidla Ihneď ako sa na ovládacom paneli rozsvieti indikátor doplnenia leštidla, je nutné bezprostredne pred ďalším cyklom umývania doplniť leštidlo. Pri použití umývacích prostriedkov s integrovaným leštidlom môžete indikátor doplnenia leštidla vypnúť (viď Vypnutie a zapnutie indikátora doplnenia leštidla v kapitole auto 3v1 ). Zavrite veko, budete počuť, či zapadlo. Pretečené leštidlo utrite utierkou, tým sa pri ďalšom cykle umývania vyhnete nadmernej tvorbe peny. 9

44 Riad Nevhodný riad Drevené časti príboru a riadu. Citlivé dekoračné poháre, umeleckopriemyselný a starožitný riad. Tieto dekory nie sú odolné proti umývaniu v umývačke riadu. Umelohmotné diely, ktoré nie sú odolné voči vysokým teplotám vody. Medené a cínové riady. Časti riadu znečistené popolom, voskom, mazacím tukom alebo farbou. Materiály, ktoré pohlcujú tekutiny, ako sú hubky na riad a utierky. Ozdoby na skle, hliníkové a strieborné diely sa môžu počas umývania zafarbiť alebo vyblednúť. Tiež niektoré druhy skla (ako napríklad predmety z krištáľového skla) sa môžu po viacerých umývacích cykloch zakaliť. Odporúčanie: V budúcnosti nakupujte riady, ktoré sú označené ako vhodné pre umývanie v umývačke. Usporiadanie riadu Odstráňte väčšie zvyšky jedla. Oplachovanie pod tečúcou vodou nie je nutné. Riady uložte tak, aby: bezpečne stáli a nemohli sa prevrátiť; všetky riady stáli otvorom dolu; vypuklé alebo zakrivené riady postavte šikmo, aby voda mohla odtekať; nebránili otáčaniu oboch ostrekovacích ramien. Veľmi malé časti riadu by ste nemali umývať v umývačke riadu, pretože môžu ľahko z koša vypadnúť. Vyloženie riadu Aby ste zabránili kvapkaniu vody z horného koša na riady v spodnom koši, odporúčame vyprázdniť najskôr spodný kôš a potom horný kôš na riad. Šálky a poháre Horný kôš na riad Poškodenie pohárov a riadu Príčiny: Druh skla a metóda výroby skla. Chemické zloženie umývacieho prostriedku. Teplota vody umývacieho programu. Odporúčanie: Používajte iba poháre a porcelán označený výrobcom ako vhodný pre umývanie v umývačke riadu. Používajte čistiaci prostriedok, ktorý je označený ako šetrný k riadu. Zvoľte program s čo najkratšou dobou trvania. Aby ste zabránili poškodeniu pohárov a príboru, vyberte ich z umývačky riadu hneď po ukončení programu. 10

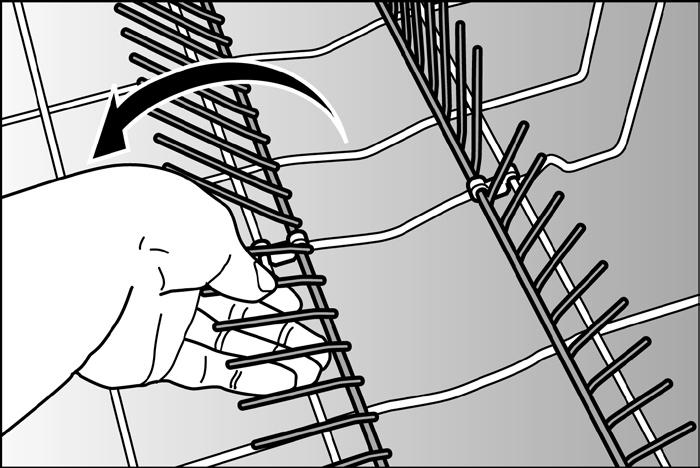

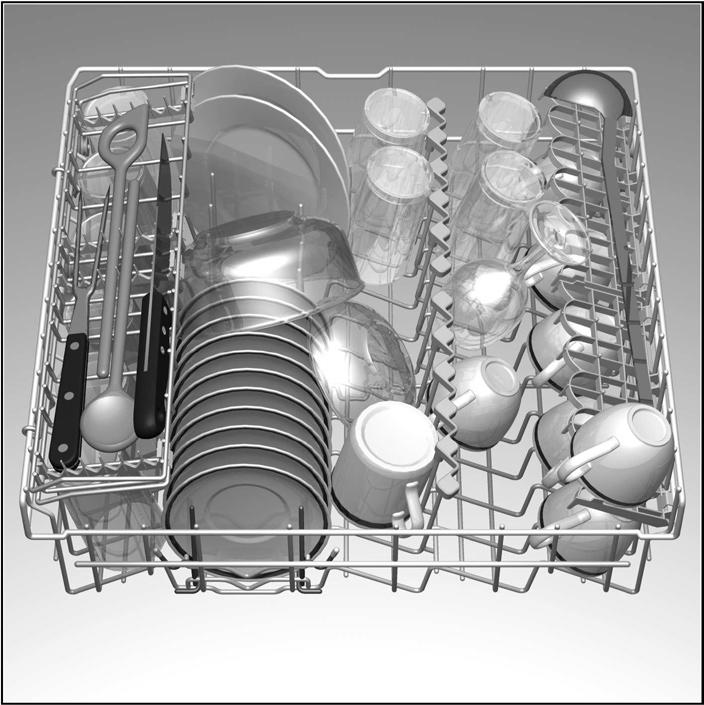

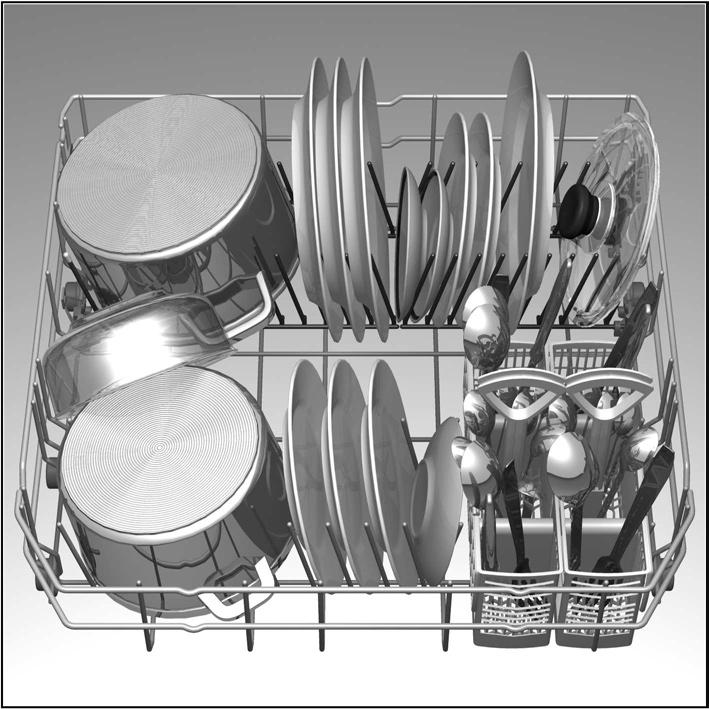

45 Hrnce Spodný kôš na riad Etažér Poháre na stopke a vysoké poháre oprite o kraj etažéra (nie o riad). Príbor Dlhé diely, servírovacie a šalátové príbory, varešky alebo nože nájdu miesto tiež v etažéry, aby neprekážali otáčaniu ostrekovacieho ramena. Etažére môžu byť ľubovoľne naklonené a vyklopené. Príbory by mali byť usporiadané vždy oddelene s plochou na jedenie smerom dolu. Ostrekovací prúd tak lepšie zasiahne jednotlivé diely riadu. Aby ste zabránili poraneniu, uložte dlhé, špicaté diely a nože do etažéra (iba pri niektorých modeloch) alebo, do priehradky na nože (k zakúpeniu ako príslušenstvo). Sklopné tŕne Sklopné tŕne slúžia k lepšiemu usporiadaniu hrncov, mís a pohárov. 11

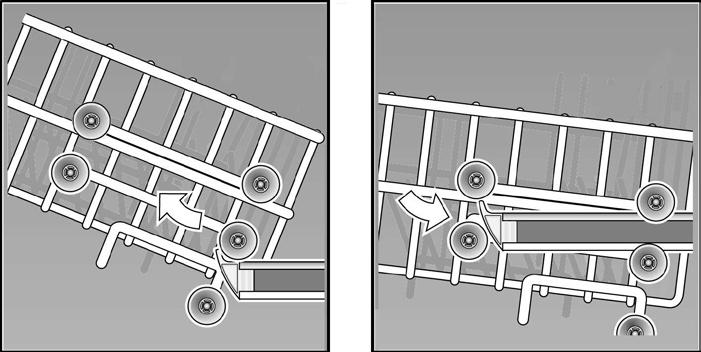

46 Prestavenie výšky koša Horný kôš na riad je možné výškovo prestaviť podľa potreby, tým získate viac miesta pre riad v hornom alebo v spodnom koši. Výška spotrebiča v cm max. ø v cm hore 20/25* 20/25* max. ø v cm dole 30/25* 34/29* Horný kôš s bočnými pákami (Rackmatic) Horný kôš vytiahnite von. K zníženiu zatlačte za sebou dovnútra obidve páky na ľavej a pravej strane vonkajšej strany koša. Pritom kôš pridržujte z boku za horný okraj, aby nespadol dolu. Podľa vybavenia horného koša u Vášho modelu spotrebiča, si zvoľte jeden z dvoch nasledujúcich spôsobov postupu: Horný kôš s horným a dolným párom valčekov Horný kôš vytiahnite von. Vyberte horný kôš a znovu ho zaveste na horné resp. dolné valčeky. K zdvihnutiu chyťte kôš za boky na hornom okraji a zdvihnite ho smerom hore. Predtým ako kôš opäť zasuniete, uistite sa, že leží na obidvoch stranách v rovnakej výške. Inak by nebolo možné zavrieť dvierka spotrebiča a horné ostrekovacie rameno by nemalo spojenie s cirkuláciou vody. 12

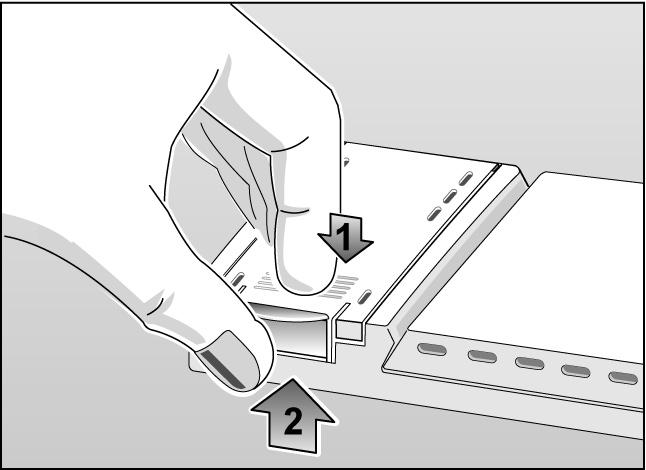

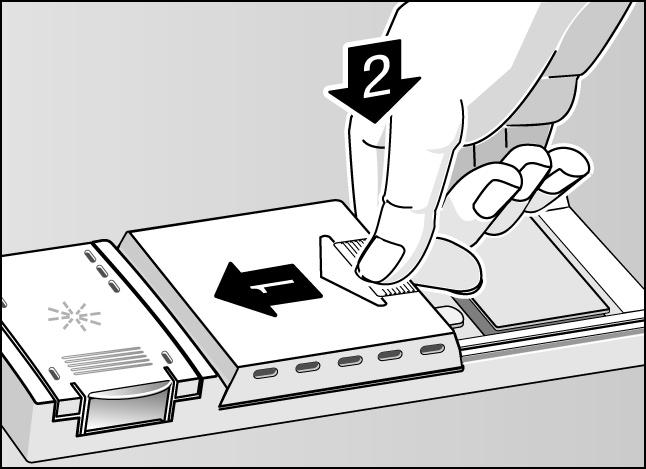

47 Umývací prostriedok Môžete používať ako tablety, tak aj práškové alebo tekuté umývacie prostriedky (žiadny prostriedok na ručné umývanie!). Pri použití bezfosfátových umývacích prostriedkov sa môžu pri tvrdej vode z vodovodu tvoriť biele usadeniny na riade a stenách nádob. Pomoc prinesie pridanie väčšieho množstva prostriedku. Či je prostriedok vhodný pre strieborný riad, nájdete na obale umývacieho prostriedku. V prípade ďalších otázok odporúčame obrátiť sa na poradenské strediská výrobcu prostriedkov na umývanie. Komora pre umývací prostriedok s dávkovacou pomôckou Dávkovacia stupnica v komore pre umývací prostriedok Vám pomôže naplniť správne množstvo umývacieho prostriedku: dolná čiara: 15 ml stredná čiara: 25 ml úplne naplnená: 50 ml Pokiaľ by bola komora pre umývací prostriedok ešte zatvorená, stlačte uzatváraciu západku, tým ju otvoríte. Plnenie umývacieho prostriedku Vložte prostriedok na umývanie do komory. Dávkovanie: viď pokyny výrobcu na obale. Pri Intenzívnom programe (iba pri niektorých modeloch) je dávkovanie tablety dostačujúce. Pri použití práškových umývacích prostriedkov existuje možnosť dodatočne prisypať trochu prostriedku z vnútra na dvierka spotrebiča. Tip pre úsporu Pri málo znečistenom riade obvykle stačí menšie množstvo umývacieho prostriedku, ako sa uvádza na obale. Zatvorte veko komory umývacieho prostriedku. Pritom (1) zasuňte veko komory a (2) na konci zľahka zatlačte, tak aby uzáver zapadol. Pri použití tabliet postupujte podľa návodu na obale, je tam uvedené kde máte tablety umiestniť (napr. príborový kôš, komora na umývací prostriedok atď.). Dbajte tiež na to, aby pri použití tabliet bolo veko komory zatvorené. Upozornenie V dôsledku rôzneho rozpúšťania čistiacich tabliet rôznych výrobcov sa nemôže event. pri krátkych programoch úplne prejaviť čistiaca sila. Pre tieto programy sa lepšie hodia práškové umývacie prostriedky. 13

48 auto 3v1 Pri použití takzvaných kombinovaných umývacích produktov je použitie leštidla a/alebo soli zbytočné. Momentálne sú k dostaniu rôzne druhy kombinovaných umývacích produktov. 2v1: Obsahujú umývací prostriedok a leštidlo alebo funkciu soli. 3v1: Obsahujú umývací prostriedok, leštidlo a funkciu soli. 4v1: Obsahujú umývací prostriedok, leštidlo, funkciu soli a prídavnú ochranu skleneného riadu. Okrem toho sú výrobcami ponúkané ešte ďalšie kombinované produkty s porovnateľným účinkom. >>> Bezpodmienečne skontrolujte o aký druh umývacieho prostriedku alebo kombinovaného produktu ide! Bezpodmienečne dodržujte návod na použitie alebo pokyny, ktoré sú uvedené na obale. Program umývania sa automaticky prispôsobí tak, aby dosiahol vždy najlepších možných výsledkov umývania a sušenia. Pri použití kombinovaných umývacích produktov, je nutné rešpektovať nasledujúce dôležité upozornenie: Iba pri tvrdosti vody 21 dh (37 fh, 26 Clarka, 3,7 mmol/l) je možné upustiť od regeneračnej soli. Ďalšie nastavenia na spotrebiči sú zbytočné. Pri tvrdosti vody nad 21 dh (37 fh, 26 Clarka, 3,7 mmol/l) je použitie regeneračnej soli napriek tomu potrebné. Do zásobníka pre soľ nasypte soľ a zmäkčovacie zariadenie nastavte na stupeň 6. Upozornenie Optimálne výsledky umývania a sušenia dosiahnete použitím samostatných umývacích prostriedkov v spojení s oddelenou aplikáciou soli a leštidla. Dodržiavanie návodu na použitie alebo pokynov na obale kombinovaných umývacích prostriedkov rozhoduje o ich účinnosti. Upozornenie I keď svieti indikátor doplnenia leštidla a/alebo soli, funguje umývací program pri použití kombinovaných umývacích prostriedkov 3v1 bezchybne. Ak Vás indikátor doplnenia leštidla alebo indikátor doplnenia soli ruší, a chcete ich vypnúť, postupujte nasledovne: Vypnutie a zapnutie indikátora doplnenia leštidla Indikátor doplnenia leštidla môžete zapnúť alebo vypnúť. Túto funkciu možno zmeniť nasledovne. Zavrite dvierka spotrebiča. Stlačte a podržte programové tlačidlo a hlavný vypínač stláčajte tak dlho, pokiaľ sa nerozsvieti číselný ukazovateľ, potom tlačidlá pusťte. V číselnom ukazovateli sa zobrazí (Indikátor doplnenia leštidla zap.). Stlačením programového tlačidla môžete indikátor leštidla vypnúť alebo zapnúť. Vypnite hlavný vypínač ; nastavenie zostane uložené. Pokiaľ máte pochybnosti, obráťte sa na výrobcu umývacích prostriedkov, obzvlášť pokiaľ: je riad po ukončení programu veľmi mokrý. sa tvoria vápenaté povlaky. 14

49 Vypnutie a zapnutie indikátora doplnenia soli/zmäkčovanie Zavrite dvierka spotrebiča. Stlačte a podržte programové tlačidlo a zapnite hlavný vypínač, potom pusťte obidve tlačidlá. Bliká svetelný ukazovateľ tlačidla a v číselnom ukazovateli bliká z výroby nastavená hodnota Zmena nastavenia: Stlačte programové tlačidlo. - S každým stlačením tlačidla sa zvýši nastavovacia hodnota o jeden stupeň; pokiaľ je dosiahnutá hodnota, skočí ukazovateľ späť na (Indikátor doplnenia soli/zmäkčovacie zariadenie je vypnuté). Vypnite hlavný vypínač. Nastavená hodnota je uložená v spotrebiči. Pre regeneráciu zmäkčovacieho zariadenia sú potrebné cca 4 litre vody. Spotreba vody na cyklus umývania sa zvýši podľa nastavenia tvrdosti vody o 0 až max. o 4 litre. Upozornenie Pokiaľ umývací prostriedok a leštidlo používate oddelene, resp. prejdete z kombinovaných umývacích prostriedkov na tradičné umývacie produkty, dbajte na to, aby bol indikátor doplnenia leštidla zapnutý a zmäkčovacie zariadenie bolo nastavené na správnu hodnotu tvrdosti vody. 15

50 Prehľad programov V tomto prehľade je zobrazený max. možný počet programov. Zodpovedajúce programy a ich usporiadanie nájdete na Vašom ovládacom paneli. Druh riadu napr. porcelán, hrnce, príbor, poháre, atď. Odolné Zmiešané Citlivé Zmiešané Druh zvyškov jedla napr. Polievky, nákypy, omáčky, zemiaky, cestoviny, ryža, ryby, vajcia, pečené jedlá Polievky, zemiaky, cestoviny, ryža, vajcia, pečené jedlá Káva, koláč, mlieko, údeniny, studené nápoje, šaláty Opláchnite riady, pokiaľ boli uložené viac dní v umývačke riadu. Množstvo zvyškov jedla veľa menej veľmi málo Stav zvyškov jedla silno prilepené stredne málo prilepené Umývací program Intenzívny 70 Auto Eco 50 Jemný 40 Rýchly 45 Predmytie Priebeh programu Oplachovanie 40 Umývanie 70 Medziumývanie Priebeh programu sa automaticky prispôsobí a optimalizuje zodpovedný stupeň znečistenia riadu Oplachovanie Umývanie 50 Medziumývanie Leštenie 65 Oplachovanie Umývanie 40 Medziumývanie Leštenie 55 Umývanie 45 Medziumývanie Leštenie 55 Oplachovanie Sušenie Sušenie Leštenie 70 Sušenie Sušenie Výber programu Na základe druhu riadu a množstva resp. stavu zvyškov jedla môžete z prehľadu programov presne priradiť potrebné programy. 16 Tieto nájdete v stručnom návode.

51 Umývanie riadu Tip pre úsporu Pri menej naloženej umývačke postačí druhý najslabší program. Programové dáta Programové dáta (hodnoty spotreby) nájdete v stručnom návode. Vzťahujú sa na normálne podmienky. Vplyvom: rôzneho množstva riadu teploty prítokovej vody tlaku vodovodného potrubia okolitej teploty tolerancie sieťového napätia toleranciami, ktoré sú podmienené spotrebičom (napr. teplota, množstvo vody...) sa môžu vyskytnúť väčšie odchýlky. Hodnoty spotreby vody sa vzťahujú na nastavovaciu hodnotu tvrdosti vody 4. Aquasenzor * * pri niektorých modeloch Aquasenzor je optické meracie zariadenie (svetelná závora), ktorým sa meria zakalenie umývacej vody. Pomocou svetelnej závory môže byť znečistenie vody rozpoznané uvoľnenými zvyškami jedla ako napr. vajcia, tuk a ovsené vločky. Použitie aquasenzoru prebieha špecificky na programe. Ak je Aquasenzor aktívny, môže sa čistá umývacia voda prevziať do nasledujúceho umývacieho kúpeľa a/alebo sa prispôsobí teplota. Ak je stupeň znečistenia silnejší, voda sa odčerpá a nahradí sa čerstvou vodou. Týmto spôsobom klesne spotreba vody pri nižšom znečistení riadu o cca 4 litre. Zapnutie spotrebiča V číselnom ukazovateli sa zobrazí predpokladaná doba trvania programu. Program sa spustí automaticky. Ukazovatele priebehu programu Vaše riady sa práve umývajú. Vaše riady sa leštia. Vaše riady sa už sušia. Ukazovateľ zostávajúcej doby trvania programu Po štarte sa v číselnom ukazovateli zobrazí očakávaná doba trvania programu. Doba trvania programu je ovplyvnená teplotou vody, množstvom riadu, rovnako ako stupňom znečistenia. Zmenou týchto podmienok je možné dobu trvania (v závislosti na zvolenom programe) rôzne meniť. Pretože ovplyvnenie sa rozpozná až v priebehu trvania programu, môžu sa tým vyskytnúť veľké časové skoky. Predvoľba času štart programu môžete oddialiť v hodinových krokoch až o 24 hodín. Zapnite spotrebič. Tlačidlo predvoľby času stláčajte tak dlho, pokiaľ neskočí číselný ukazovateľ na. Tlačidlo predvoľby času stláčajte tak dlho, pokiaľ nebude zobrazený čas zodpovedať Vašim požiadavkám. Na zrušenie predvoľby času stláčajte tlačidlo predvoľby času tak dlho, pokiaľ sa v číselnom ukazovateli nezobrazí Až do štartu môžete Vašu voľbu programu ľubovoľne meniť. Úplne otvorte vodovodný kohútik. Zapnite hlavný vypínač. Ukazovateľ naposledy zvoleného programu sa rozsvieti. Tento program prebehne, pokiaľ nestlačíte iné programové tlačidlo. 17

52 Koniec programu Ak sa zobrazí v číselnom ukazovateli hodnota, program je ukončený. Vypnutie umývačky Niekoľko minút po ukončení programu: Vypnite hlavný vypínač. Zavrite vodovodný kohútik (odpadá pri funkcii Aqua Stop). Riady po vychladnutí vyberte. Varovanie K vybratiu riadu po ukončení programu nechajte dvierka spotrebiča úplne otvorené, nenechávajte ich iba privreté. Prípadná unikajúca vodná para by mohla poškodiť chúlostivé pracovné dosky. Prerušenie programu Vypnite hlavný vypínač. Svetelné ukazovatele zmiznú. Program zostane uložený. Pokiaľ boli pri prípojke teplej vody alebo rozohriatej umývačke riadu otvorené dvierka spotrebiča, nechajte ich najskôr niekoľko minút privreté a až potom ich zavrite. V opačnom prípade môže dôjsť k vyrazeniu dvierok vplyvom expanzie (pretlaku). Aby program ďalej pokračoval znovu zapnite hlavný vypínač. Zrušenie programu (Reset) Približne na 3 sekundy stlačte súčasne programové tlačidlá a. V číselnom ukazovateli sa zobrazí. Program potrvá ešte asi 1 minútu. Vypnite hlavný vypínač. Zmena programu Potom ako ste zapli spotrebič, je v priebehu 2 minút ešte možná zmena programu. Pokiaľ by mala byť nutná zmena programu, už začaté úseky programu sa dokončia (napr. umývanie). Nový zobrazený čas zostávajúceho trvania sa skladá z predošlého úseku programu a zostávajúceho času novozvoleného programu. Intenzívne sušenie Počas leštenia sa pracuje s vyššími teplotami a tým je dosiahnutý lepší výsledok sušenia (opatrne u citlivého riadu!). Zavrite dvierka spotrebiča. Stlačte a podržte programové tlačidlo a hlavný vypínač stláčajte tak dlho, pokiaľ sa nezobrazí číselný ukazovateľ. Pusťte obidve tlačidlá. Bliká svetelný ukazovateľ tlačidla a v číselnom ukazovateli svieti z výroby nastavená hodnota (vypnuté) alebo (zapnuté). Zmena nastavenia. Stlačte programové tlačidlo. Vypnite hlavný vypínač. 18

53 Prídavné funkcie Nastaviteľné pomocou tlačidiel prídavných funkcií Úspora času (VarioSpeed) * Pomocou funkcie >>Úspora času <<môžete podľa zvoleného programu umývania skrátiť dobu trvania programu o cca 20% do 50%. Príslušná zmena trvania programu sa zobrazí v číselnom ukazovateli. Aby sa pri skrátenej dobe trvania programu docielilo optimálnych umývacích výsledkov, zvýši sa spotreba vody a energie. Údržba a ošetrenie Pravidelná kontrola a údržba spotrebiča napomáha zabrániť poruchám. Ušetríte si tak čas a predídete nepríjemnostiam. Celkový stav umývačky Skontrolujte umývací priestor na výskyt usadenín mastnoty a vodného kameňa. Pokiaľ nájdete tieto usadeniny, postupujte nasledovne: naplňte komoru umývacím prostriedkom. Spustite spotrebič bez riadu na programe s najvyššou teplotou umývania. Na čistenie spotrebiča používajte iba prostriedky určené pre umývačky riadu. Tesnenie dvierok pravidelne utierajte vlhkou utierkou. Na čistenie Vašej umývačky nikdy nepoužívajte parné čističe. Výrobca neručí za eventuálne škody. Pravidelne utierajte čelo spotrebiča a ovládací panel vlhkou utierkou; postačí voda s trochou prostriedku na umývanie riadu. Nepoužívajte hubky s drsným povrchom a abrazívne čistiace prostriedky, oboje by mohlo viesť k poškrabaniu povrchu. Pozor! Nikdy nepoužívajte čistiace prostriedky pre domácnosť s obsahom chlóru! Ohrozenie zdravia! Špeciálna soľ a leštidlo Skontrolujte ukazovatele doplnenia a Prípadne doplňte soľ a/alebo leštidlo. Sitká Nečistoty, ktoré sa usadzujú na sitkách, môžu viesť k ich upchatiu. 19

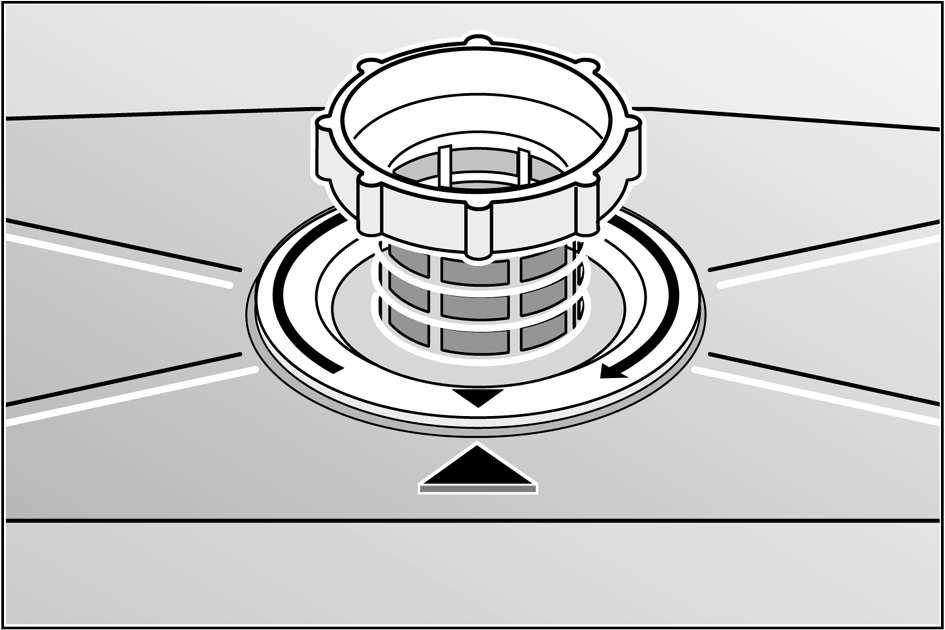

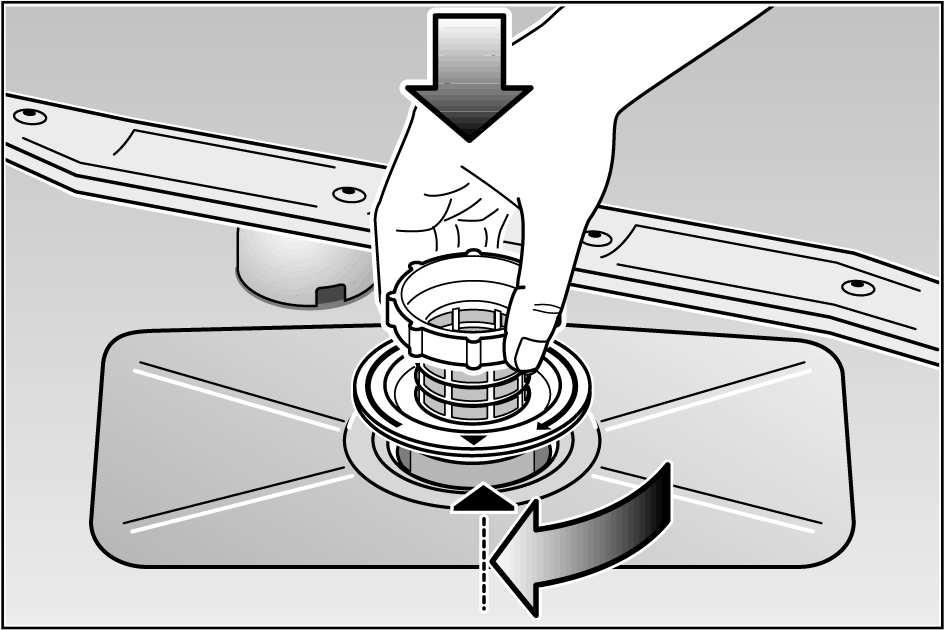

54 Po každom umývaní skontrolujte sitká, a pokiaľ je potrebné, odstráňte zachytené nečistoty. Vyskrutkujte sitový valec a sitká vyberte von. Sitká sú spolu pevne spojené a nemôžu byť rozobrané na jednotlivé časti. Odstráňte hrubé nečistoty, sitká opláchnite pod tečúcou vodou. Ostrekovacie ramená Vodný kameň a nečistoty z umývacej vody môžu zablokovať trysky a uloženie ostrekovacích ramien a. Skontrolujte trysky ostrekovacích ramien, či nie sú upchané. Prípadne vytiahnite spodné ostrekovacie rameno smerom hore. Odskrutkujte horné ostrekovacie rameno. Ostrekovacie ramená opláchnite pod tečúcou vodou. Ostrekovacie ramená znovu nasaďte resp. priskrutkujte. Zloženie: Nasaďte sitká a priskrutkujte ich k sitovému valcu. Ostrekovacie ramená 20

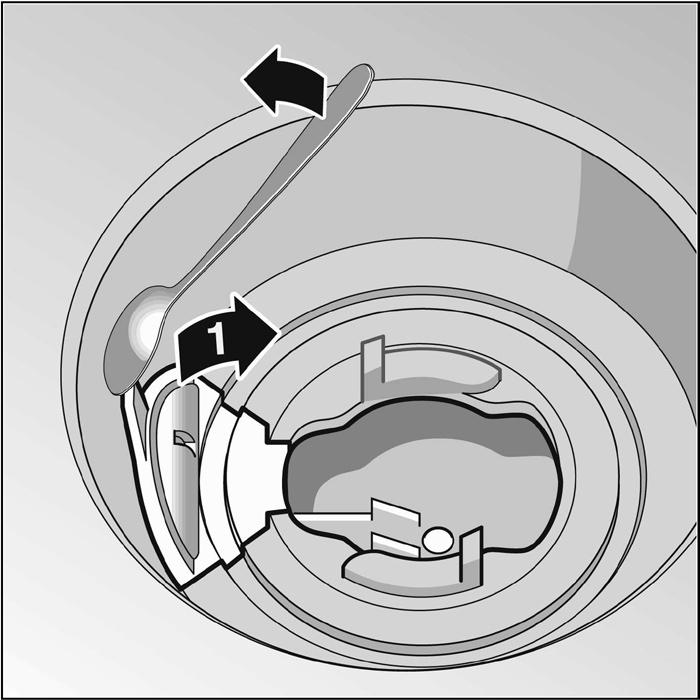

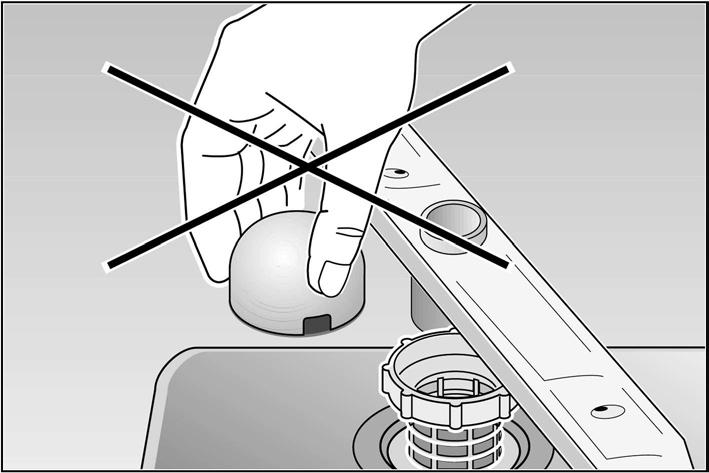

55 Čerpadlo odpadovej vody * * pri niektorých modeloch Veľké zvyšky jedál z vody, ktoré neboli zachytené sitkami, môžu zablokovať čerpadlo odpadovej vody. Umývacia voda potom nebude odčerpaná a zostane stáť nad sitkom. Vypnite hlavný vypínač. Prípadne odčerpajte vodu. Demontujte sitko. Odstráňte veko. Skontrolujte vnútorný priestor a prípadne odstráňte cudzie predmety. Znovu nasaďte veko. cvak click 3 2 Znovu nasaďte a zaskrutkujte sitká. 21

56 Vyhľadanie chýb Svojpomocné odstránenie drobných porúch Zo skúseností vieme, že väčšinu drobných porúch, ktoré sa počas používania umývačky riadu objavia, ste schopní odstrániť sami, bez toho, aby ste museli volať zákaznícky servis. To umožní rýchle uvedenie spotrebiča do prevádzky. Nasledujúci prehľad Vám pomôže nájsť možné príčiny všetkých vyskytujúcich sa porúch. Poruchy... pri zapnutí Spotrebič sa neuvedie do prevádzky. V poistkovej skrini je chybná poistka. Nie je zasunutá zástrčka. Nie sú správne zatvorené dvierka spotrebiča. Nie je otvorený vodovodný kohútik. Sitko na prívodnej hadici vody je upchaté. Vypnite spotrebič a vytiahnite sieťovú zástrčku. Zatvorte vodovodný kohútik. Potom vyčistite sitko, ktoré sa nachádza na prípojke prívodnej hadice. Na záver obnovte prívod elektrického prúdu, otvorte vodovodný kohútik a zapnite spotrebič Pozor Nezabudnite že: Opravy smie vykonávať iba odborník. Pokiaľ je nutná výmena niektorej súčiastky, dbajte na to, aby boli použité iba originálne náhradné diely. Neodbornými opravami alebo použitím náhradných dielov od iného výrobcu môžu vzniknúť pre užívateľa značné škody a riziká.. 22

57 ... na spotrebiči Dolné ostrekovacie rameno sa ťažko otáča. Ostrekovacie rameno je zablokované menšími kusmi riadu alebo zvyškami jedla. Veko komory na umývací prostriedok sa nedá zatvoriť. Komora pre umývací prostriedok je preplnená Je zablokovaný mechanizmus v dôsledku zlepených zvyškov umývacieho prostriedku. Po štarte blikajú kontrolky. Nebol zvolený žiadny program. Zvyšky prostriedku v komore pre umývací prostriedok. Komora bola pri plnení vlhká, umývací prostriedok dopĺňajte iba do suchej komory. Kontrolky po umývaní nezhasli. Hlavný vypínač je ešte zapnutý. Nesvieti indikátor doplnenia pre leštidlo a/alebo soľ. Je vypnutý indikátor doplnenia leštidla. (viď kapitolu auto 3in1 ) Je vypnutý indikátor doplnenia soli. (viď kapitolu auto 3in1 ) Po ukončení programu zostane v spotrebiči stáť voda. Hadice odpadovej vody je upchatá alebo zlomená. Čerpadlo odpadovej vody je zablokované. Sitká sú upchaté. Program ešte nie je ukončený. Vyčkajte na koniec programu (číselný ukazovateľ zobrazí 0) alebo preveďte funkciu Reset.... počas umývania Tvorí sa nadmerné množstvo peny V zásobníku na leštidlo je prostriedok na ručné umývanie. Rozliate leštidlo môže pri ďalšom umývaní spôsobiť nadmernú tvorbu peny, preto ho odstráňte pomocou utierky. Spotrebič sa počas umývania zastavil. Bol prerušený prívod elektrického prúdu. Bol prerušený prívod vody. Preveďte funkciu RESET. Tlčúci zvuk počas umývania Ostrekovacie rameno naráža o riad. Klepúci zvuk počas umývania Riad nie je správne uložený. Tlčúci zvuk plniacich ventilov Je spôsobený uložením vodovodného potrubia a nemá vplyv na činnosť umývačky riadu. Jeho odstránenie nie je možné. 23

58 ... na riade Na riade zostávajú čiastočné zvyšky jedla. Riad nebol správne usporiadaný, prúd vody nemohol dosiahnuť na riad. Bol preplnený kôš na riad. Riad je uložený na sebe. Použili ste príliš málo umývacieho prostriedku. Bol zvolený slabý program umývania. Ostrekovacie rameno sa nemôže voľne otáčať, prekáža mu riad. Ostrekovacie trysky sú upchaté zvyškami jedla. Sú upchané sitká. Sú nesprávne nasadené sitká. Je zablokované čerpadlo odpadovej vody. Zafarbenie na plastovom riade. Málo / nevhodný umývací prostriedok. Na riade zostávajú biele škvrny, poháre zostávajú mliečne. Príliš malé množstvo umývacieho prostriedku. Množstvo prídavku leštidla bolo nastavené na príliš nízku hodnotu. Nebola naplnená špeciálna soľ, i napriek tomu že je voda tvrdá. Zmäkčovacie zariadenie bolo nastavené na príliš nízku hodnotu. Skrutkovací uzáver zásobníka soli nie je poriadne uzavretý. Bol použitý bezfosfátový umývací prostriedok, pre porovnanie vyskúšajte fosfátový umývací prostriedok. Riad nie je suchý. Otvorili ste dvierka spotrebiča a vybrali riady príliš skoro. Bol zvolený program bez sušenia. Množstvo prídavku leštidla bolo nastavené na príliš nízku hodnotu. Poháre majú matný vzhľad. Množstvo prídavku leštidla bolo nastavené na príliš nízku hodnotu. Zvyšky čaju alebo rúžu nie sú celkom odstránené. Umývací prostriedok má príliš malý bieliaci účinok. Zvolili ste píliš nízku teplotu umývania. Stopy korózie na príbore. Príbory nie sú odolné voči korózii. Obsah soli vo vode na umývanie je príliš vysoký. Skrutkovací uzáver zásobníka soli nie je pevne uzavretý. Počas dopĺňania ste rozsypali príliš mnoho soli. Poháre sú matné a zmenili farbu, povlaky sa nedajú zotrieť. Nevhodný umývací prostriedok. Poháre nie sú odolné pre umývanie v umývačke riadu. Na pohároch a príboroch zostávajú šmuhy, poháre dostávajú kovový vzhľad. Množstvo prídavku leštidla bolo nastavené na príliš vysokú hodnotu. 24

59 Kedy zavolať zákaznícky servis Pokiaľ sa Vám nepodarí odstrániť poruchu, obráťte sa prosím na Váš zákaznícky servis. Kontakt na najbližšie servisné stredisko nájdete v priloženom zozname servisných stredísk. Pri telefonáte prosím uveďte číslo spotrebiča (E = 1) a dátum výroby (FD = 2). Obidve čísla nájdete na výrobnom štítku na dvierkach spotrebiča. 1 2 FD Pozor Rešpektuje, že návšteva technika zákazníckeho servisu v prípade chybného ovládania alebo vyššie opísanej poruchy, nie je bezplatná ani počas trvania záručnej doby. Pokyny Pokyny pre porovnávacie skúšky Podmienky pre porovnávacie testy nájdete na prídavnom liste Pokyny pre porovnávacie skúšky. Hodnoty spotreby pre zodpovedajúce programy sú zobrazené v stručnom návode. Všeobecne Vstavané a integrované spotrebiče, ktoré sú dodatočne umiestnené ako vstavané, musia byť zaistené proti prevráteniu, napr. priskrutkovaním na stenu alebo zabudovaním pod súvislú pracovnú dosku, ktorá je pevne zoskrutkovaná so susednými skriňami Iba pre prevedenie Švajčiarsko: Spotrebič je možné zabudovať do kuchynskej linky bez ďalších drevených alebo umelohmotných medzistien. Ak spotrebič nie je pripojený cez zástrčku, musí byť pre splnenie príslušných bezpečnostných predpisov k dispozícii na strane inštalácie deliace zariadenie pre všetky póly s rozstupom kontaktov aspoň 3 mm. 25

60 Inštalácia K riadnej prevádzke musí byť umývačka na riad odborne pripojená. Údaje pre prívod a odtok a hodnoty elektrického pripojenia musia zodpovedať požadovaným kritériám, ktoré sú stanovené v nasledujúcich odsekoch, popr. v montážnom návode. Pri montáži dodržujte poradie pracovných krokov: Kontrola pri dodávke Uloženie umývačky Prípojka k odvodu odpadovej vody Prípojka čerstvej vody Elektrické pripojenie. Dodávka Vaša umývačka riadu bola vo výrobnom podniku dôkladne preskúšaná, aby bola zaručená jej bezporuchová činnosť. Pritom vo vnútornom priestore zostali malé škvrny od vody, ktoré zmiznú po prvom umývacom procese. Uloženie umývačky Potrebné rozmery pre vstavanie nájdete v montážnom návode. Spotrebič vyrovnajte pomocou výškovo nastaviteľných nožičiek. Pritom dbajte na stabilitu spotrebiča. U spotrebičov, ktoré budú vstavané pod pracovnú dosku, výškovo prestaviteľné nôžky proti pracovnej doske príliš nedoťahujte. Prípojka čerstvej vody Prípojku čerstvej vody pripojte podľa návodu k montáži pomocou priložených súčiastok k vodovodnému kohútiku. Dbajte na to, aby prípojka čerstvej vody nebola prelomená, stlačená alebo zapletená. Pri výmene spotrebiča musí byť vždy použitá nová prívodová hadica vody, stará prívodná hadica sa nesmie znovu použiť. Tlak vody: minimálne 0,05 MPa (0,5 bar), maximálne 1 MPa (10 bar). Pri vyššom tlaku vody: Pripojte škrtiaci tlakový ventil. Prítokové množstvo: minimálne 10 litrov/minútu Teplota vody: studená voda; pri teplej vode max. teplota 60 C. Elektrické pripojenie Spotrebič môžete pripojiť iba na striedavé napätie 230 V cez predpisovo nainštalovanú zásuvku s ochranným vodičom. Potrebné istenie viď typový štítok. Zásuvka musí byť umiestnená v blízkosti spotrebiča a musí byť aj po montáži voľne prístupná. Zmeny na pripojení smie vykonať iba odborník. Predĺženie pripojovacieho káblu smie vykonať iba odborník zo zákaznického servisu. Pri použití ochranného prúdového spínače smiete použiť iba typ so značkou. Iba tento typ ochranného spínača zaručuje splnenie súčasne platných predpisov. Prípojka k odvodu odpadovej vody Potrebné pracovné kroky nájdete v montážnom návode, prípadne namontujte sifón s odtokovým hrdlom. Hadicu odpadovej vody pripojte pomocou priložených súčiastok k odtokovému hrdlu sifónu. Dbajte na to, aby hadica odpadovej vody nebola prelomená, stlačená alebo zapletená. (Uistite sa, že uzatváracie veko nebráni odtekaniu odpadovej vody!). 26

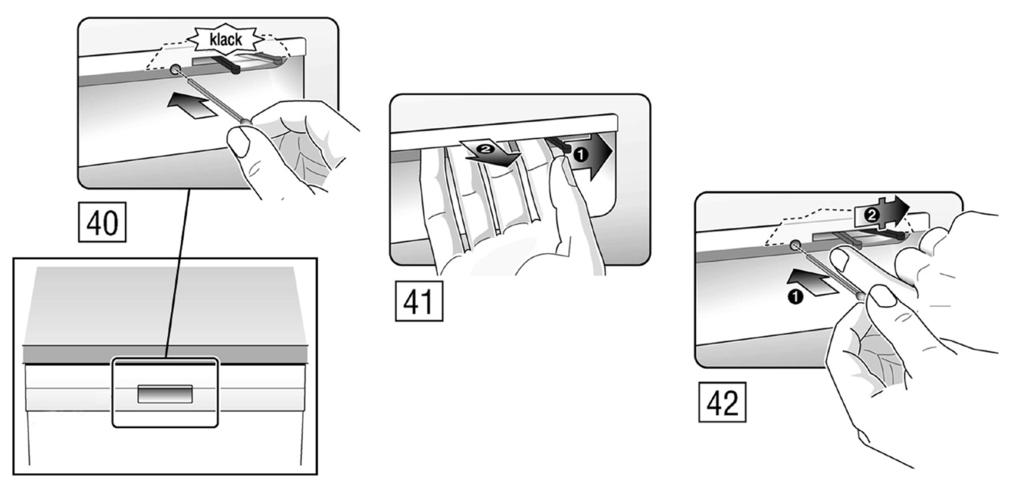

61 Demontáž I tu dodržujte poradie pracovných krokov. Najprv odpojte spotrebič z elektrickej siete. Vytiahnite sieťovú zástrčku. Zavrite prívod vody. Odskrutkujte prípojku pre odpadovú a čerstvú vodu. Vyskrutkujte upevňovacie skrutky pod pracovnou doskou. Demontujte soklovú dosku, ak je k dispozícii. Spotrebič vytiahnite von, pritom opatrne vyťahujte hadicu. Preprava Vyprázdnite umývačku. Zaistite voľné časti. Spotrebič prepravujte iba v stoji. Pokiaľ spotrebič nebude prepravovaný v stoji, môže zvyšná voda preniknúť do elektroniky spotrebiča a zapríčiniť chybný priebeh programu. Spotrebič vyprázdnite podľa nasledujúcich krokov: Otvorte vodovodný kohútik. Zavrite dvierka spotrebiča. Zapnite hlavný vypínač. Zvoľte program. V číselnom ukazovateli sa zobrazí doba trvania programu v minútach. Počkajte, cca 4 minúty. Program ukončite súčasným stlačením tlačidiel a. Ukazovateľ času sa zmení na. Za niekoľko minút spotrebič vypnite. Zavrite vodovodný kohútik. Zaistenie proti mrazu Pokiaľ sa spotrebič nachádza v miestnosti ohrozenej mrazom (napr. rekreačná chata), musí byť úplne vyprázdnený (viď kapitolu Preprava ). Zavrite vodovodný kohútik, vyberte prítokovú hadicu a nechajte vytiecť vodu. Likvidácia Pokyny k likvidácii Staré spotrebiče nie sú žiaden bezcenný odpad! Ekologickou likvidáciou môžu byť získané znovu cenné suroviny. U vyslúžilých spotrebičov vytiahnite sieťovú zástrčku. Odstrihnite sieťový kábel a odstráňte zástrčku. Zničte zámok dvierok spotrebiča a detskú poistku (ak je k dispozícii). Tým zabránite tomu, aby sa deti pri hre v spotrebiči zavreli a dostali sa do ohrozenia života. Váš nový spotrebič bol na ceste k Vám chránený obalom. Všetky použité materiály sú ekologické a znovu recyklovateľné. Zlikvidujte prosím jednotlivé časti ekologicky. Všetky umelohmotné diely spotrebiča sú označené medzinárodne stanovenými symbolmi (napr. >PS< polystyrén). To umožňuje pri likvidácii spotrebičov ich rozdelenie podľa čistých druhov plastových odpadov. Dbajte prosím na bezpečnostné pokyny v kapitole Pri dodávke. O aktuálnych možnostiach likvidácie sa prosím informujte u Vášho odborného predajcu alebo na obecných úradoch alebo mestskej správe. 27

62 Likvidácia obalu Obalový materiál poriadne zlikvidujte. Nedovoľte deťom hrať sa s obalovým materiálom. Hrozí nebezpečenstvo udusenia skladacím kartónom a fóliami. Vlnitá lepenka je vyrobená prevažne zo starého papieru. Formy z ľahčenej gumy sú FCKW voľne penené. Polyetylénové fólie (PE sú čiastočne vyrobené z druhotných surovín. Drevené rámy (pokiaľ sú k dispozícii) zo zvyškového dreva sú neupravené. Páskovací materiál (ak je k dispozícii) je vyrobený z polypropylénu (PP). Varovanie Deti by sa mohli v spotrebiči zavrieť (nebezpečenstvo udusenia) alebo sa dostať do iných nebezpečných situácií. Preto: Vytiahnite sieťovú zástrčku, odrežte a odstráňte sieťový kábel. Zámok dvierok zničte tak, aby sa už dvierka nedali zavrieť. Likvidácia starých spotrebičov Vyslúžilé spotrebiče okamžite učiňte nepoužiteľnými, tým sa vyhnete neskorším nehodám. Spotrebič dopravte k riadnej likvidácii. Tento spotrebič je označený v súlade s európskou smernicou 2002/96/EG týkajúcej sa použitých elektrických a elektronických spotrebičov (waste electrical and electronic equipment WEEE). Táto smernica upravuje spätný odber a recykláciu starých spotrebičov v rámci EU. Zmeny sú vyhradené. 28

63 Detská poistka Zapnite detskú poistku. Otvorte dvierka so zapnutou detskou poistkou. Vypnite detskú poistku. Pri otvorených dvierkach spotrebiča detská poistka neposkytuje žiadnu ochranu. Ostrekovacia hlava plechov na pečenie * Pomocou tejto ostrekovacej hlavy môžete umyť veľké plechy alebo mriežky s priemerom väčším ako 30 cm (taniere pre labužníkov, taniere na cestoviny, servírovacie taniere). Na tento účel vyberte horný kôš a nasaďte ostrekovaciu hlavu tak, ako je znázornené na obrázku. Aby ostrekovací prúd mohol zasiahnuť všetky časti, usporiadajte plechy podľa obrázku (max. 4 plechy na pečenie a 2 mriežky). Umývačku riadu prevádzkujte vždy s horným košom alebo ostrekovacou hlavou plechov na pečenie! * nie je súčasťou výbavy, je možné zakúpiť ako zvláštne príslušenstvo 29
