Návod k použití SE 64N350EU

Transkript

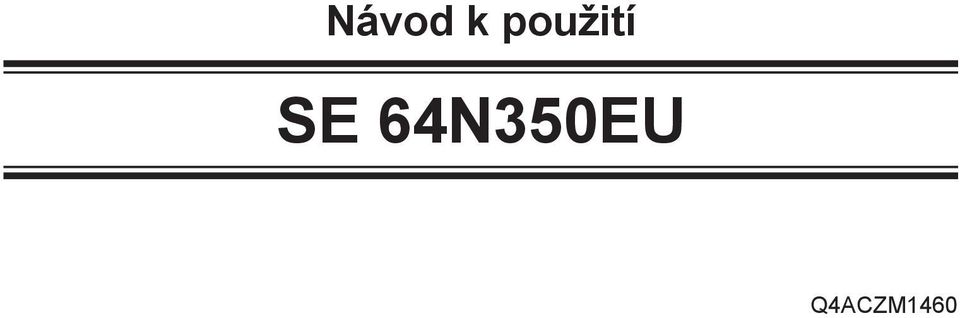

1 Návod k použití SE 64N350EU Q4ACZM1460 1

2 Na obrázku je vyobrazen maximální počet mycích programů a speciálních funkcí. Příslušné programy a speciální funkce si, prosím, zjistěte na panelu vašeho spotřebiče. 2

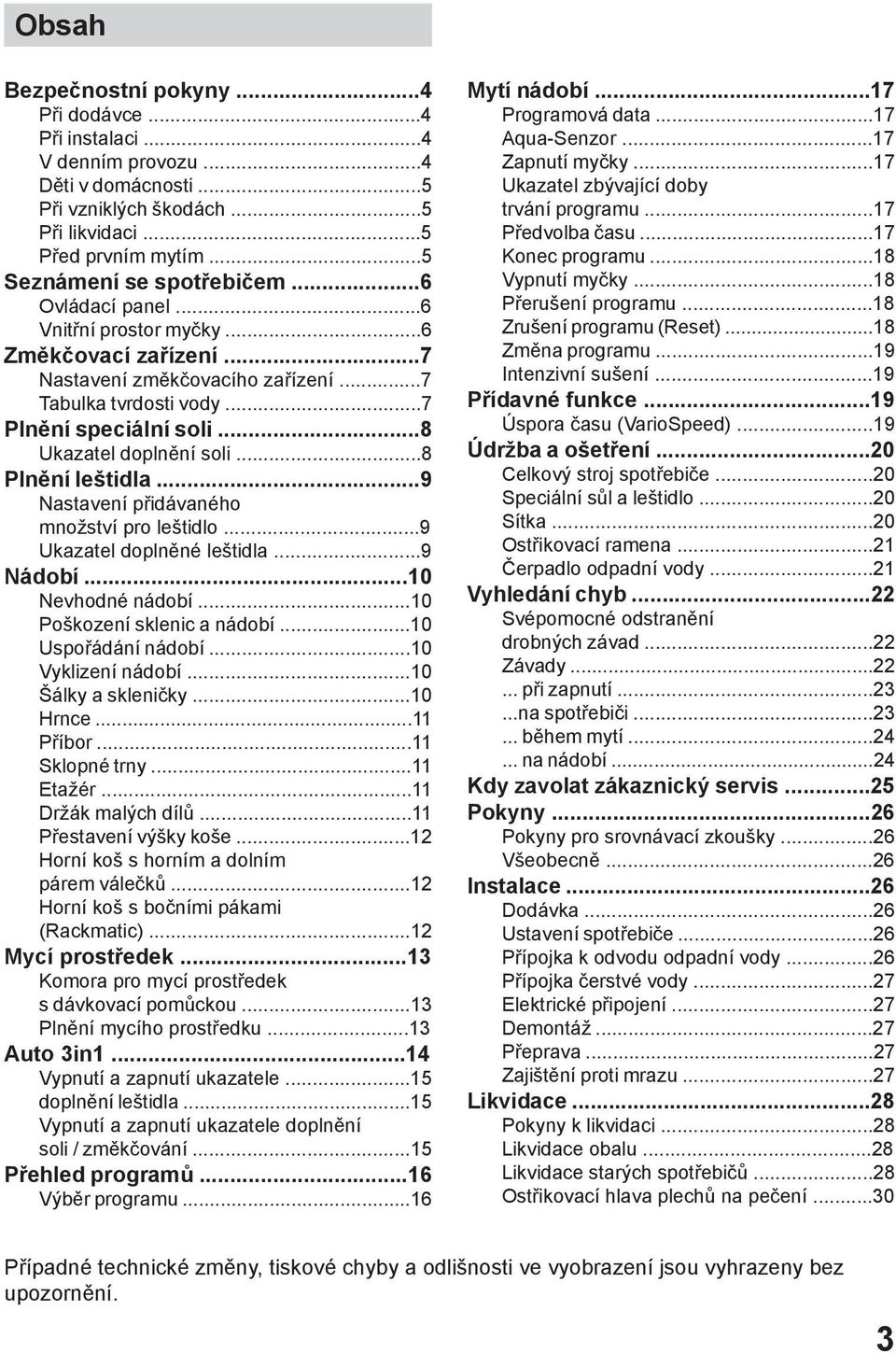

3 Obsah Bezpečnostní pokyny...4 Při dodávce...4 Při instalaci...4 V denním provozu...4 Děti v domácnosti...5 Při vzniklých škodách...5 Při likvidaci...5 Před prvním mytím...5 Seznámení se spotřebičem...6 Ovládací panel...6 Vnitřní prostor myčky...6 Změkčovací zařízení...7 Nastavení změkčovacího zařízení...7 Tabulka tvrdosti vody...7 Plnění speciální soli...8 Ukazatel doplnění soli...8 Plnění leštidla...9 Nastavení přidávaného množství pro leštidlo...9 Ukazatel doplněné leštidla...9 Nádobí...10 Nevhodné nádobí...10 Poškození sklenic a nádobí...10 Uspořádání nádobí...10 Vyklizení nádobí...10 Šálky a skleničky...10 Hrnce...11 Příbor...11 Sklopné trny...11 Etažér...11 Držák malých dílů...11 Přestavení výšky koše...12 Horní koš s horním a dolním párem válečků...12 Horní koš s bočními pákami (Rackmatic)...12 Mycí prostředek...13 Komora pro mycí prostředek s dávkovací pomůckou...13 Plnění mycího prostředku...13 Auto 3in Vypnutí a zapnutí ukazatele...15 doplnění leštidla...15 Vypnutí a zapnutí ukazatele doplnění soli / změkčování...15 Přehled programů...16 Výběr programu...16 Mytí nádobí...17 Programová data...17 Aqua-Senzor...17 Zapnutí myčky...17 Ukazatel zbývající doby trvání programu...17 Předvolba času...17 Konec programu...18 Vypnutí myčky...18 Přerušení programu...18 Zrušení programu (Reset)...18 Změna programu...19 Intenzivní sušení...19 Přídavné funkce...19 Úspora času (VarioSpeed)...19 Údržba a ošetření...20 Celkový stroj spotřebiče...20 Speciální sůl a leštidlo...20 Sítka...20 Ostřikovací ramena...21 Čerpadlo odpadní vody...21 Vyhledání chyb...22 Svépomocné odstranění drobných závad...22 Závady při zapnutí na spotřebiči během mytí na nádobí...24 Kdy zavolat zákaznický servis...25 Pokyny...26 Pokyny pro srovnávací zkoušky...26 Všeobecně...26 Instalace...26 Dodávka...26 Ustavení spotřebiče...26 Přípojka k odvodu odpadní vody...26 Přípojka čerstvé vody...27 Elektrické připojení...27 Demontáž...27 Přeprava...27 Zajištění proti mrazu...27 Likvidace...28 Pokyny k likvidaci...28 Likvidace obalu...28 Likvidace starých spotřebičů...28 Ostřikovací hlava plechů na pečení...30 Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. 3

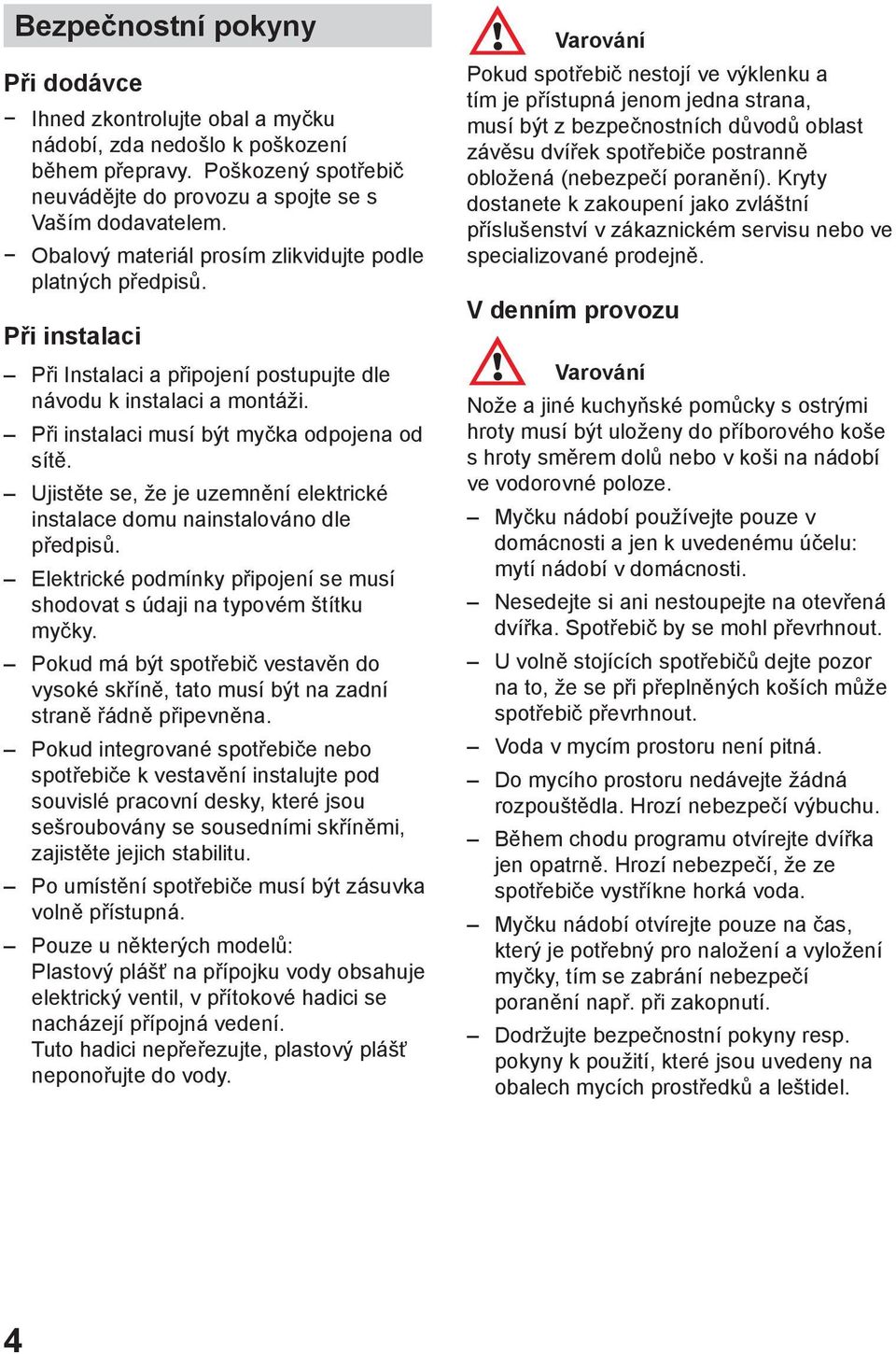

4 Bezpečnostní pokyny Při dodávce Ihned zkontrolujte obal a myčku nádobí, zda nedošlo k poškození během přepravy. Poškozený spotřebič neuvádějte do provozu a spojte se s Vaším dodavatelem. Obalový materiál prosím zlikvidujte podle platných předpisů. Při instalaci Při Instalaci a připojení postupujte dle návodu k instalaci a montáži. Při instalaci musí být myčka odpojena od sítě. Ujistěte se, že je uzemnění elektrické instalace domu nainstalováno dle předpisů. Elektrické podmínky připojení se musí shodovat s údaji na typovém štítku myčky. Pokud má být spotřebič vestavěn do vysoké skříně, tato musí být na zadní straně řádně připevněna. Pokud integrované spotřebiče nebo spotřebiče k vestavění instalujte pod souvislé pracovní desky, které jsou sešroubovány se sousedními skříněmi, zajistěte jejich stabilitu. Po umístění spotřebiče musí být zásuvka volně přístupná. Pouze u některých modelů: Plastový plášť na přípojku vody obsahuje elektrický ventil, v přítokové hadici se nacházejí přípojná vedení. Tuto hadici nepřeřezujte, plastový plášť neponořujte do vody. Varování Pokud spotřebič nestojí ve výklenku a tím je přístupná jenom jedna strana, musí být z bezpečnostních důvodů oblast závěsu dvířek spotřebiče postranně obložená (nebezpečí poranění). Kryty dostanete k zakoupení jako zvláštní příslušenství v zákaznickém servisu nebo ve specializované prodejně. V denním provozu Varování Nože a jiné kuchyňské pomůcky s ostrými hroty musí být uloženy do příborového koše s hroty směrem dolů nebo v koši na nádobí ve vodorovné poloze. Myčku nádobí používejte pouze v domácnosti a jen k uvedenému účelu: mytí nádobí v domácnosti. Nesedejte si ani nestoupejte na otevřená dvířka. Spotřebič by se mohl převrhnout. U volně stojících spotřebičů dejte pozor na to, že se při přeplněných koších může spotřebič převrhnout. Voda v mycím prostoru není pitná. Do mycího prostoru nedávejte žádná rozpouštědla. Hrozí nebezpečí výbuchu. Během chodu programu otvírejte dvířka jen opatrně. Hrozí nebezpečí, že ze spotřebiče vystříkne horká voda. Myčku nádobí otvírejte pouze na čas, který je potřebný pro naložení a vyložení myčky, tím se zabrání nebezpečí poranění např. při zakopnutí. Dodržujte bezpečnostní pokyny resp. pokyny k použití, které jsou uvedeny na obalech mycích prostředků a leštidel. 4

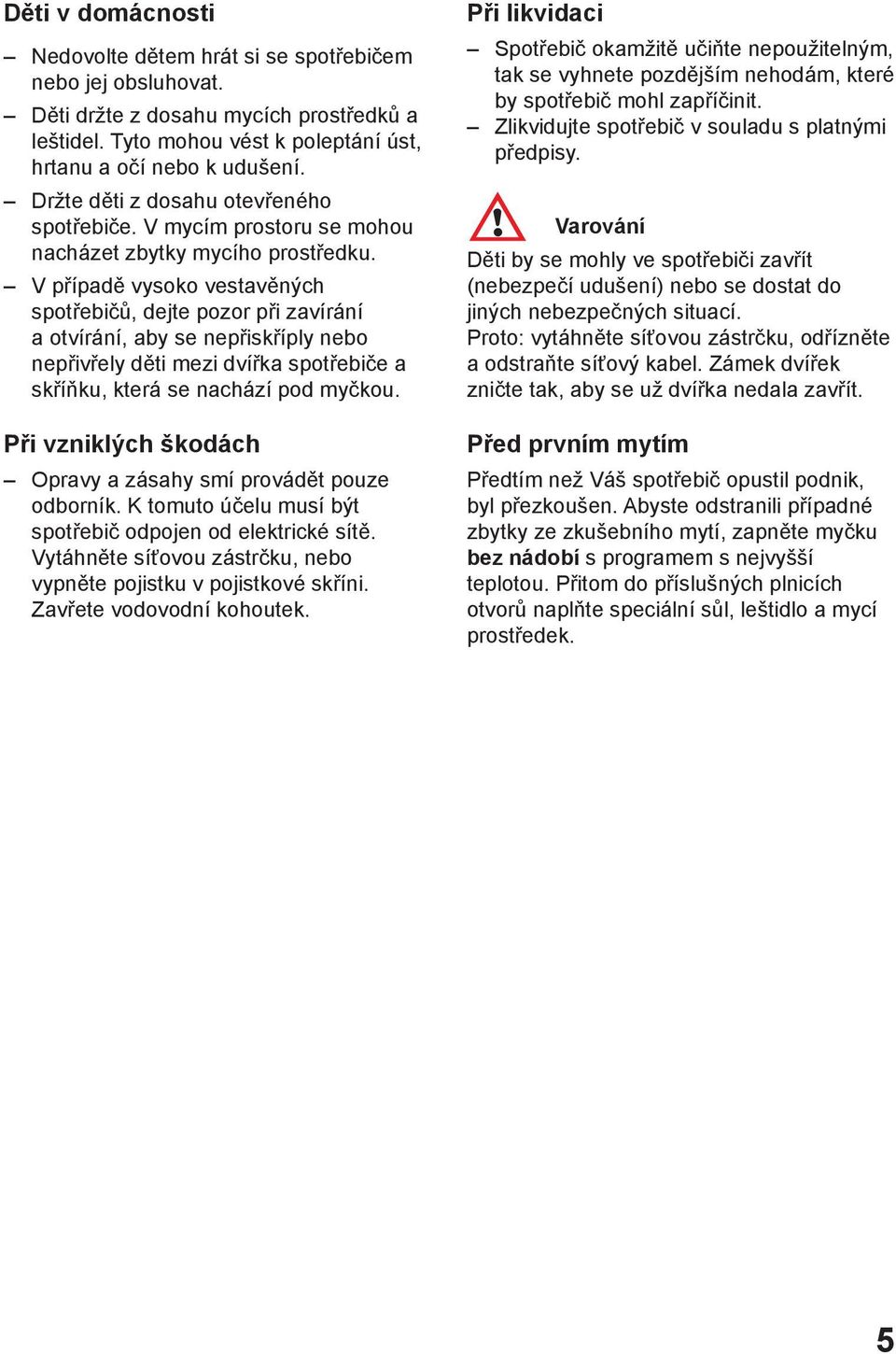

5 Děti v domácnosti Nedovolte dětem hrát si se spotřebičem nebo jej obsluhovat. Děti držte z dosahu mycích prostředků a leštidel. Tyto mohou vést k poleptání úst, hrtanu a očí nebo k udušení. Držte děti z dosahu otevřeného spotřebiče. V mycím prostoru se mohou nacházet zbytky mycího prostředku. V případě vysoko vestavěných spotřebičů, dejte pozor při zavírání a otvírání, aby se nepřiskříply nebo nepřivřely děti mezi dvířka spotřebiče a skříňku, která se nachází pod myčkou. Při vzniklých škodách Opravy a zásahy smí provádět pouze odborník. K tomuto účelu musí být spotřebič odpojen od elektrické sítě. Vytáhněte síťovou zástrčku, nebo vypněte pojistku v pojistkové skříni. Zavřete vodovodní kohoutek. Při likvidaci Spotřebič okamžitě učiňte nepoužitelným, tak se vyhnete pozdějším nehodám, které by spotřebič mohl zapříčinit. Zlikvidujte spotřebič v souladu s platnými předpisy. Varování Děti by se mohly ve spotřebiči zavřít (nebezpečí udušení) nebo se dostat do jiných nebezpečných situací. Proto: vytáhněte síťovou zástrčku, odřízněte a odstraňte síťový kabel. Zámek dvířek zničte tak, aby se už dvířka nedala zavřít. Před prvním mytím Předtím než Váš spotřebič opustil podnik, byl přezkoušen. Abyste odstranili případné zbytky ze zkušebního mytí, zapněte myčku bez nádobí s programem s nejvyšší teplotou. Přitom do příslušných plnicích otvorů naplňte speciální sůl, leštidlo a mycí prostředek. 5

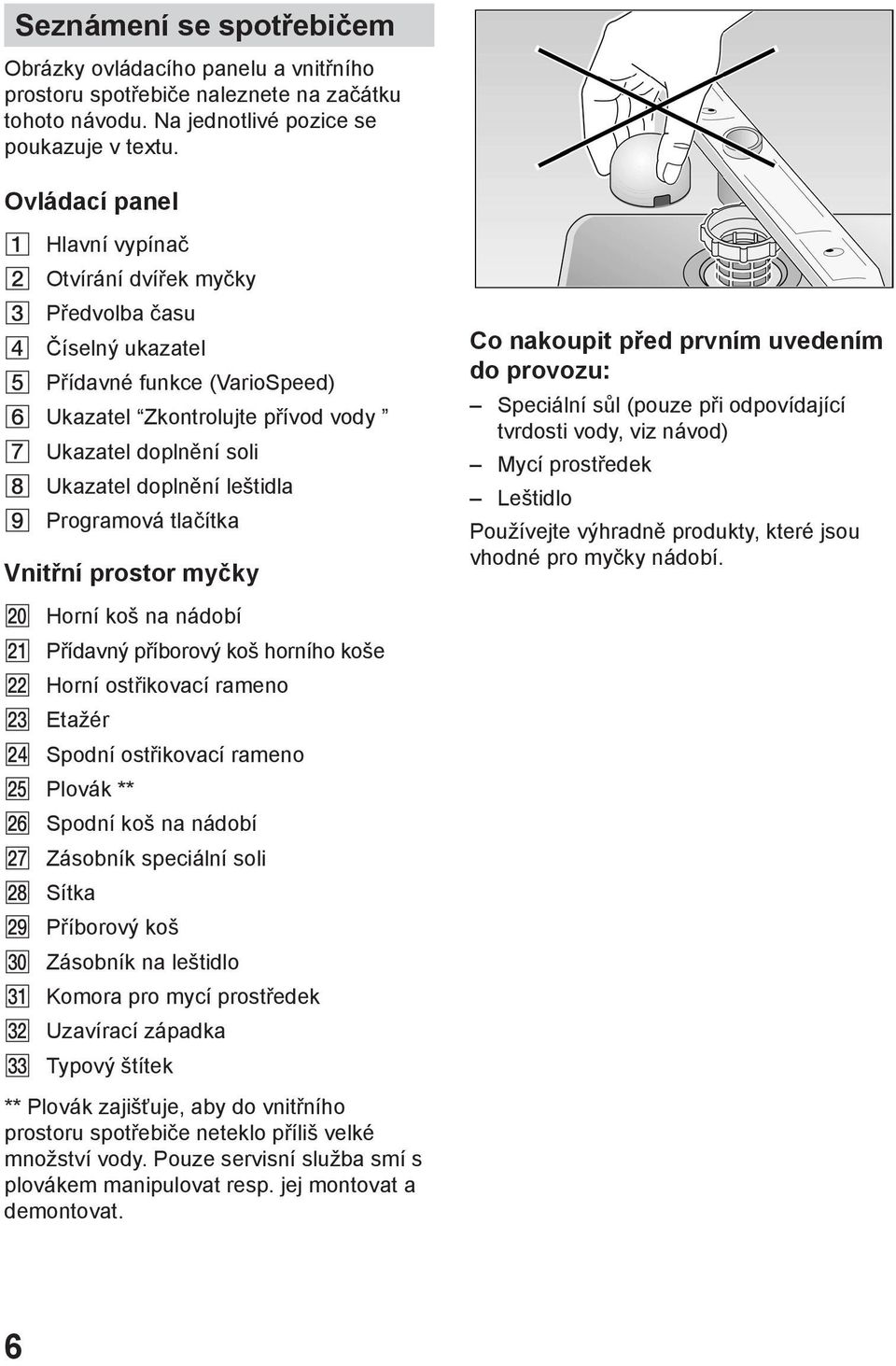

6 Seznámení se spotřebičem Obrázky ovládacího panelu a vnitřního prostoru spotřebiče naleznete na začátku tohoto návodu. Na jednotlivé pozice se poukazuje v textu. Ovládací panel Hlavní vypínač Otvírání dvířek myčky Předvolba času Číselný ukazatel Přídavné funkce (VarioSpeed) Ukazatel Zkontrolujte přívod vody Ukazatel doplnění soli Ukazatel doplnění leštidla Programová tlačítka Vnitřní prostor myčky Co nakoupit před prvním uvedením do provozu: Speciální sůl (pouze při odpovídající tvrdosti vody, viz návod) Mycí prostředek Leštidlo Používejte výhradně produkty, které jsou vhodné pro myčky nádobí. Horní koš na nádobí Přídavný příborový koš horního koše Horní ostřikovací rameno Etažér Spodní ostřikovací rameno Plovák ** Spodní koš na nádobí Zásobník speciální soli Sítka Příborový koš Zásobník na leštidlo Komora pro mycí prostředek Uzavírací západka Typový štítek ** Plovák zajišťuje, aby do vnitřního prostoru spotřebiče neteklo příliš velké množství vody. Pouze servisní služba smí s plovákem manipulovat resp. jej montovat a demontovat. 6

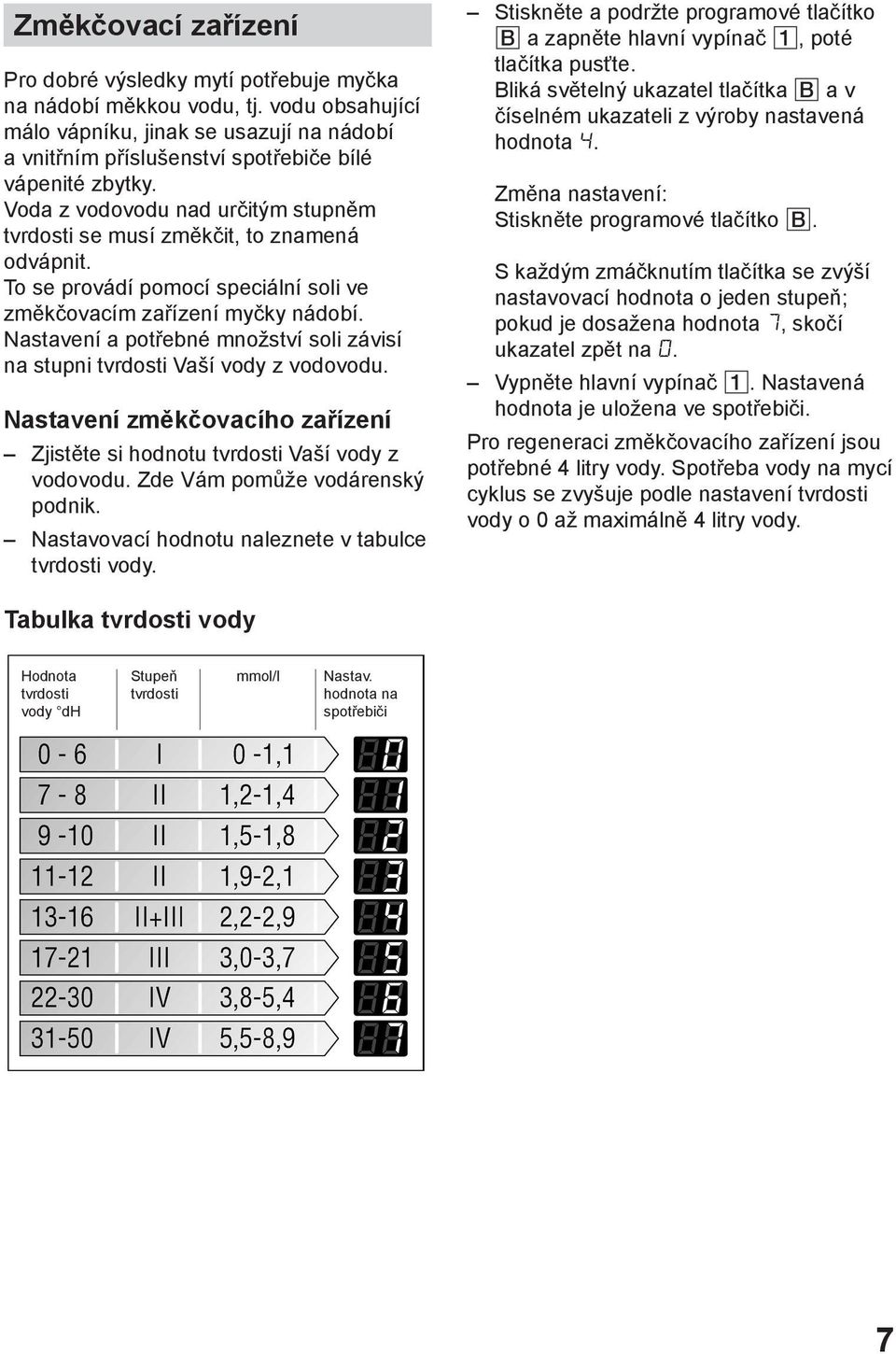

7 Změkčovací zařízení Pro dobré výsledky mytí potřebuje myčka na nádobí měkkou vodu, tj. vodu obsahující málo vápníku, jinak se usazují na nádobí a vnitřním příslušenství spotřebiče bílé vápenité zbytky. Voda z vodovodu nad určitým stupněm tvrdosti se musí změkčit, to znamená odvápnit. To se provádí pomocí speciální soli ve změkčovacím zařízení myčky nádobí. Nastavení a potřebné množství soli závisí na stupni tvrdosti Vaší vody z vodovodu. Nastavení změkčovacího zařízení Zjistěte si hodnotu tvrdosti Vaší vody z vodovodu. Zde Vám pomůže vodárenský podnik. Nastavovací hodnotu naleznete v tabulce tvrdosti vody. Stiskněte a podržte programové tlačítko a zapněte hlavní vypínač, poté tlačítka pusťte. Bliká světelný ukazatel tlačítka a v číselném ukazateli z výroby nastavená hodnota. Změna nastavení: Stiskněte programové tlačítko. S každým zmáčknutím tlačítka se zvýší nastavovací hodnota o jeden stupeň; pokud je dosažena hodnota, skočí ukazatel zpět na. Vypněte hlavní vypínač. Nastavená hodnota je uložena ve spotřebiči. Pro regeneraci změkčovacího zařízení jsou potřebné 4 litry vody. Spotřeba vody na mycí cyklus se zvyšuje podle nastavení tvrdosti vody o 0 až maximálně 4 litry vody. Tabulka tvrdosti vody Hodnota tvrdosti vody dh Stupeň tvrdosti mmol/l Nastav. hodnota na spotřebiči 7

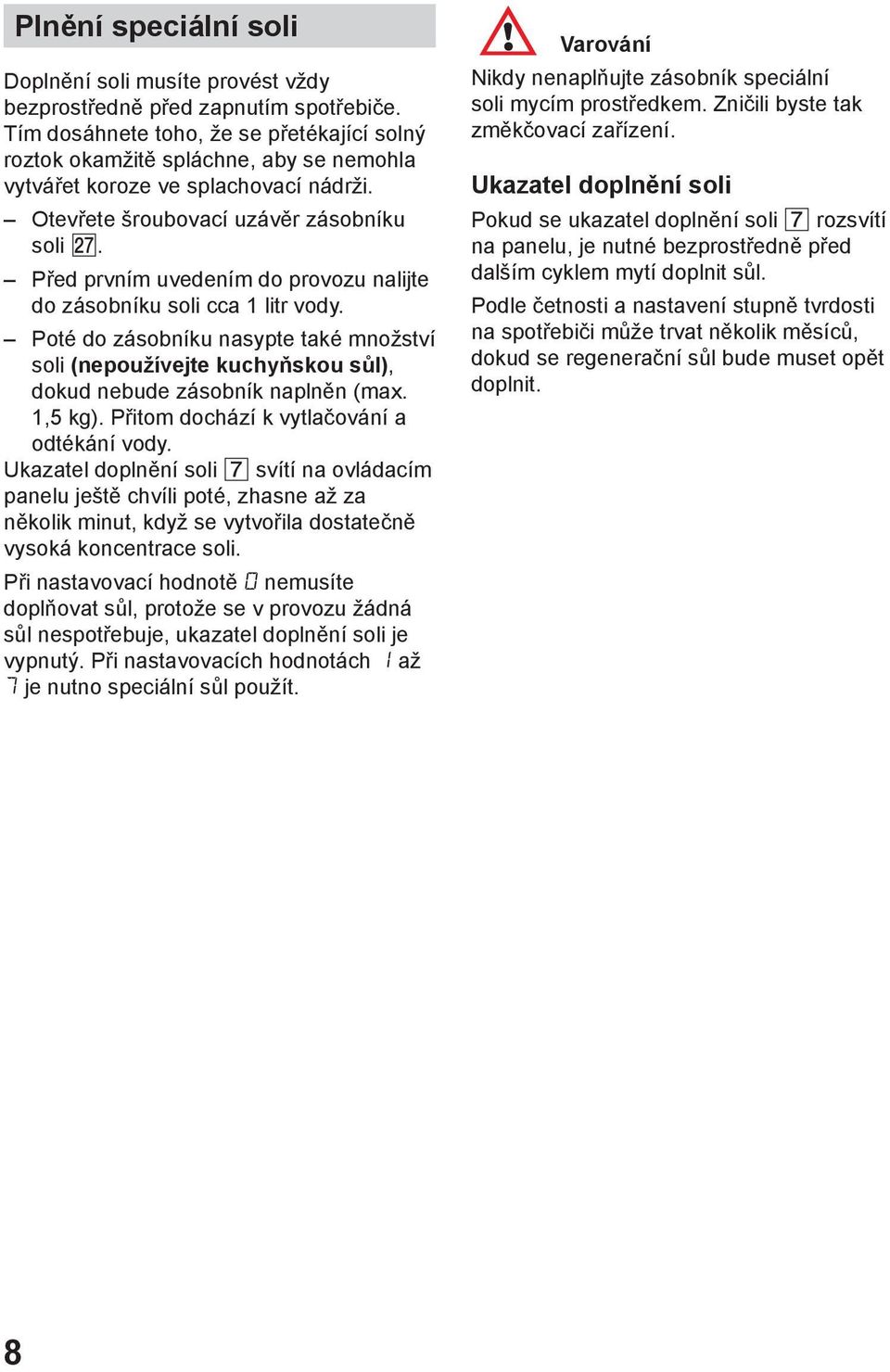

8 Plnění speciální soli Doplnění soli musíte provést vždy bezprostředně před zapnutím spotřebiče. Tím dosáhnete toho, že se přetékající solný roztok okamžitě spláchne, aby se nemohla vytvářet koroze ve splachovací nádrži. Otevřete šroubovací uzávěr zásobníku soli. Před prvním uvedením do provozu nalijte do zásobníku soli cca 1 litr vody. Poté do zásobníku nasypte také množství soli (nepoužívejte kuchyňskou sůl), dokud nebude zásobník naplněn (max. 1,5 kg). Přitom dochází k vytlačování a odtékání vody. Ukazatel doplnění soli svítí na ovládacím panelu ještě chvíli poté, zhasne až za několik minut, když se vytvořila dostatečně vysoká koncentrace soli. Při nastavovací hodnotě nemusíte doplňovat sůl, protože se v provozu žádná sůl nespotřebuje, ukazatel doplnění soli je vypnutý. Při nastavovacích hodnotách až je nutno speciální sůl použít. Varování Nikdy nenaplňujte zásobník speciální soli mycím prostředkem. Zničili byste tak změkčovací zařízení. Ukazatel doplnění soli Pokud se ukazatel doplnění soli rozsvítí na panelu, je nutné bezprostředně před dalším cyklem mytí doplnit sůl. Podle četnosti a nastavení stupně tvrdosti na spotřebiči může trvat několik měsíců, dokud se regenerační sůl bude muset opět doplnit. 8

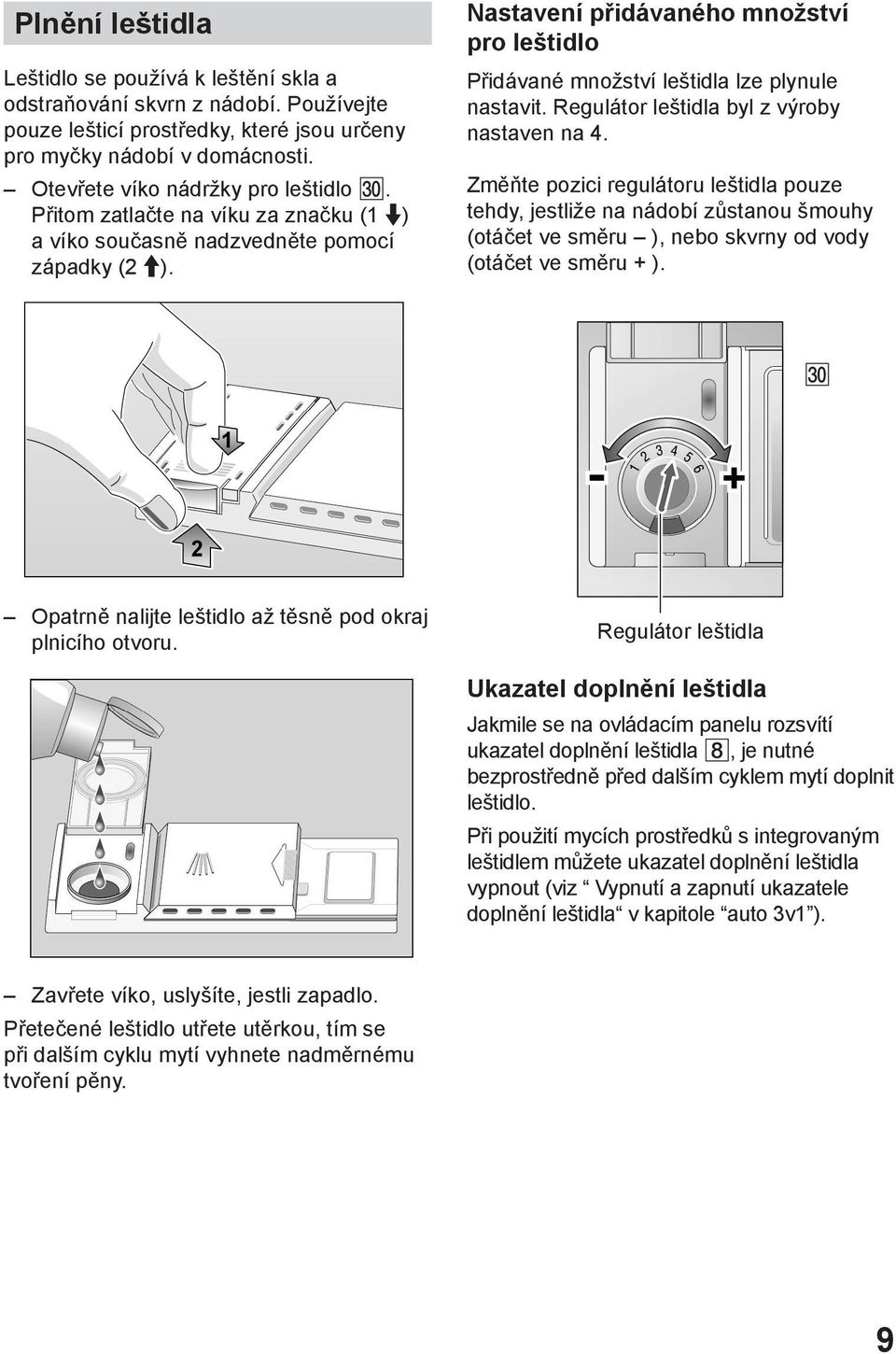

9 Plnění leštidla Leštidlo se používá k leštění skla a odstraňování skvrn z nádobí. Používejte pouze lešticí prostředky, které jsou určeny pro myčky nádobí v domácnosti. Otevřete víko nádržky pro leštidlo. Přitom zatlačte na víku za značku (1 ) a víko současně nadzvedněte pomocí západky (2 ). Nastavení přidávaného množství pro leštidlo Přidávané množství leštidla lze plynule nastavit. Regulátor leštidla byl z výroby nastaven na 4. Změňte pozici regulátoru leštidla pouze tehdy, jestliže na nádobí zůstanou šmouhy (otáčet ve směru ), nebo skvrny od vody (otáčet ve směru + ). Opatrně nalijte leštidlo až těsně pod okraj plnicího otvoru. Regulátor leštidla Ukazatel doplnění leštidla Jakmile se na ovládacím panelu rozsvítí ukazatel doplnění leštidla, je nutné bezprostředně před dalším cyklem mytí doplnit leštidlo. Při použití mycích prostředků s integrovaným leštidlem můžete ukazatel doplnění leštidla vypnout (viz Vypnutí a zapnutí ukazatele doplnění leštidla v kapitole auto 3v1 ). Zavřete víko, uslyšíte, jestli zapadlo. Přetečené leštidlo utřete utěrkou, tím se při dalším cyklu mytí vyhnete nadměrnému tvoření pěny. 9

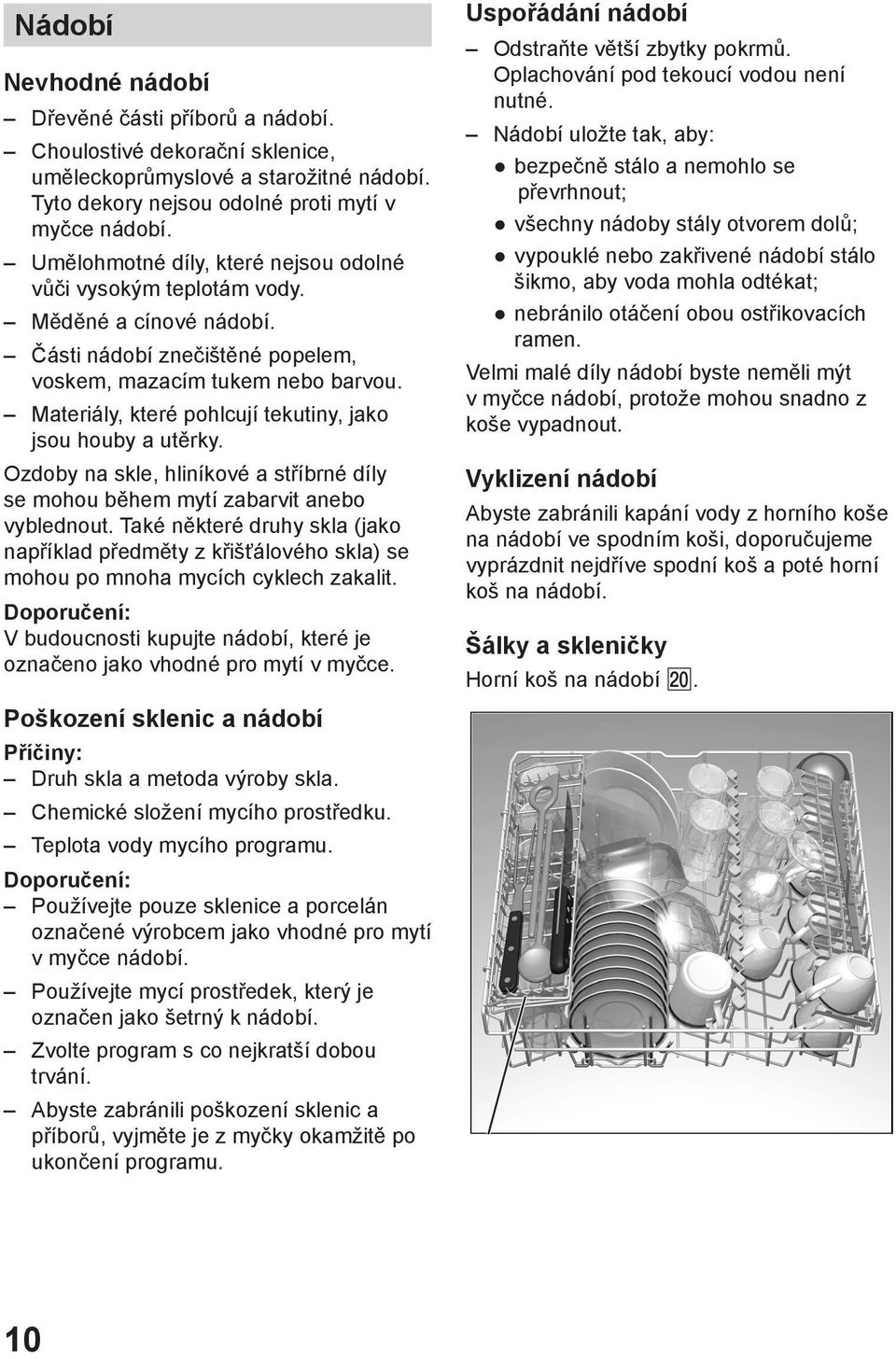

10 Nádobí Nevhodné nádobí Dřevěné části příborů a nádobí. Choulostivé dekorační sklenice, uměleckoprůmyslové a starožitné nádobí. Tyto dekory nejsou odolné proti mytí v myčce nádobí. Umělohmotné díly, které nejsou odolné vůči vysokým teplotám vody. Měděné a cínové nádobí. Části nádobí znečištěné popelem, voskem, mazacím tukem nebo barvou. Materiály, které pohlcují tekutiny, jako jsou houby a utěrky. Ozdoby na skle, hliníkové a stříbrné díly se mohou během mytí zabarvit anebo vyblednout. Také některé druhy skla (jako například předměty z křišťálového skla) se mohou po mnoha mycích cyklech zakalit. Doporučení: V budoucnosti kupujte nádobí, které je označeno jako vhodné pro mytí v myčce. Poškození sklenic a nádobí Příčiny: Druh skla a metoda výroby skla. Chemické složení mycího prostředku. Teplota vody mycího programu. Doporučení: Používejte pouze sklenice a porcelán označené výrobcem jako vhodné pro mytí v myčce nádobí. Používejte mycí prostředek, který je označen jako šetrný k nádobí. Zvolte program s co nejkratší dobou trvání. Abyste zabránili poškození sklenic a příborů, vyjměte je z myčky okamžitě po ukončení programu. Uspořádání nádobí Odstraňte větší zbytky pokrmů. Oplachování pod tekoucí vodou není nutné. Nádobí uložte tak, aby: bezpečně stálo a nemohlo se převrhnout; všechny nádoby stály otvorem dolů; vypouklé nebo zakřivené nádobí stálo šikmo, aby voda mohla odtékat; nebránilo otáčení obou ostřikovacích ramen. Velmi malé díly nádobí byste neměli mýt v myčce nádobí, protože mohou snadno z koše vypadnout. Vyklizení nádobí Abyste zabránili kapání vody z horního koše na nádobí ve spodním koši, doporučujeme vyprázdnit nejdříve spodní koš a poté horní koš na nádobí. Šálky a skleničky Horní koš na nádobí. 10

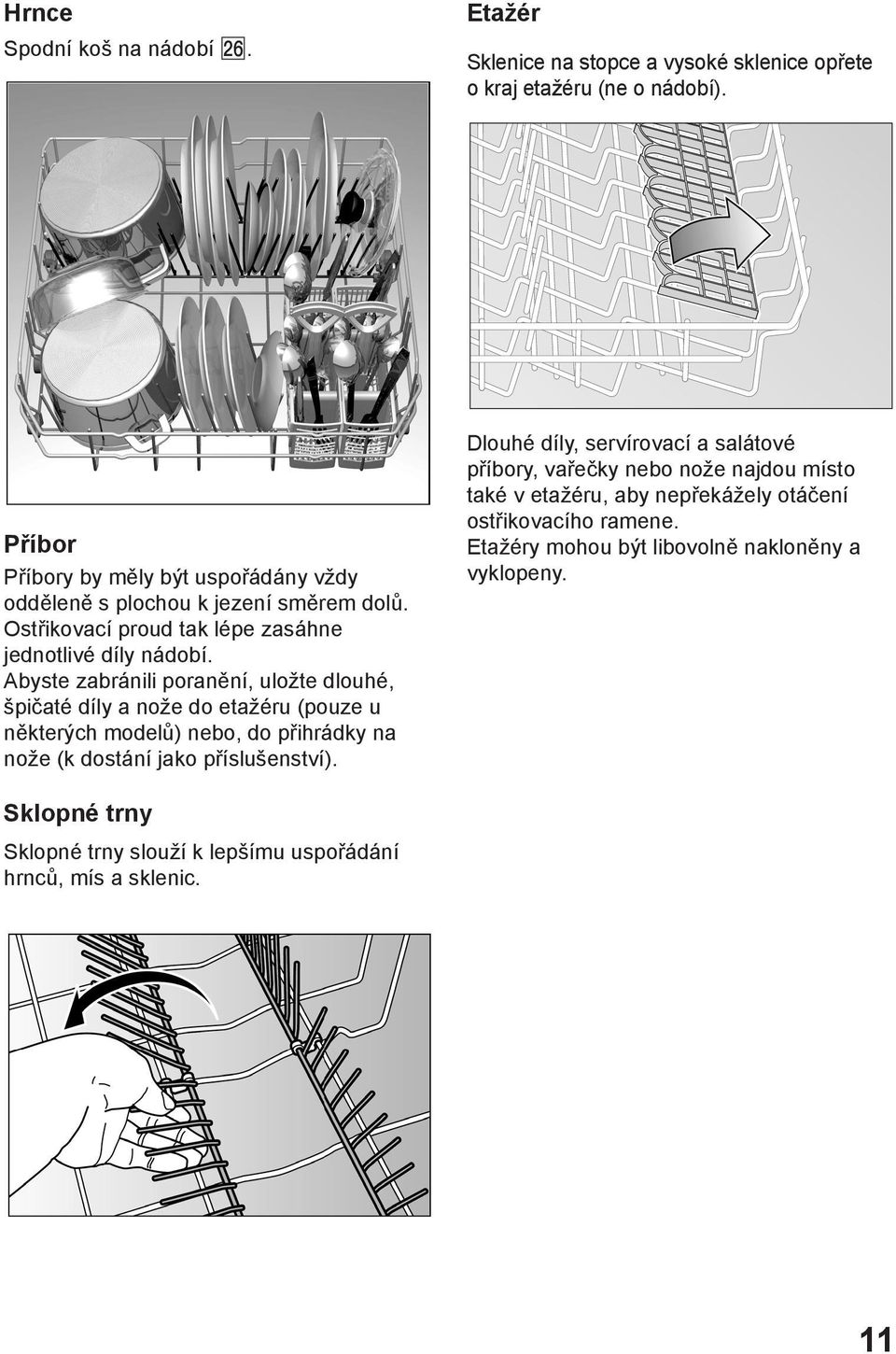

11 Hrnce Spodní koš na nádobí. Etažér Sklenice na stopce a vysoké sklenice opřete o kraj etažéru (ne o nádobí). Příbor Příbory by měly být uspořádány vždy odděleně s plochou k jezení směrem dolů. Ostřikovací proud tak lépe zasáhne jednotlivé díly nádobí. Abyste zabránili poranění, uložte dlouhé, špičaté díly a nože do etažéru (pouze u některých modelů) nebo, do přihrádky na nože (k dostání jako příslušenství). Dlouhé díly, servírovací a salátové příbory, vařečky nebo nože najdou místo také v etažéru, aby nepřekážely otáčení ostřikovacího ramene. Etažéry mohou být libovolně nakloněny a vyklopeny. Sklopné trny Sklopné trny slouží k lepšímu uspořádání hrnců, mís a sklenic. 11

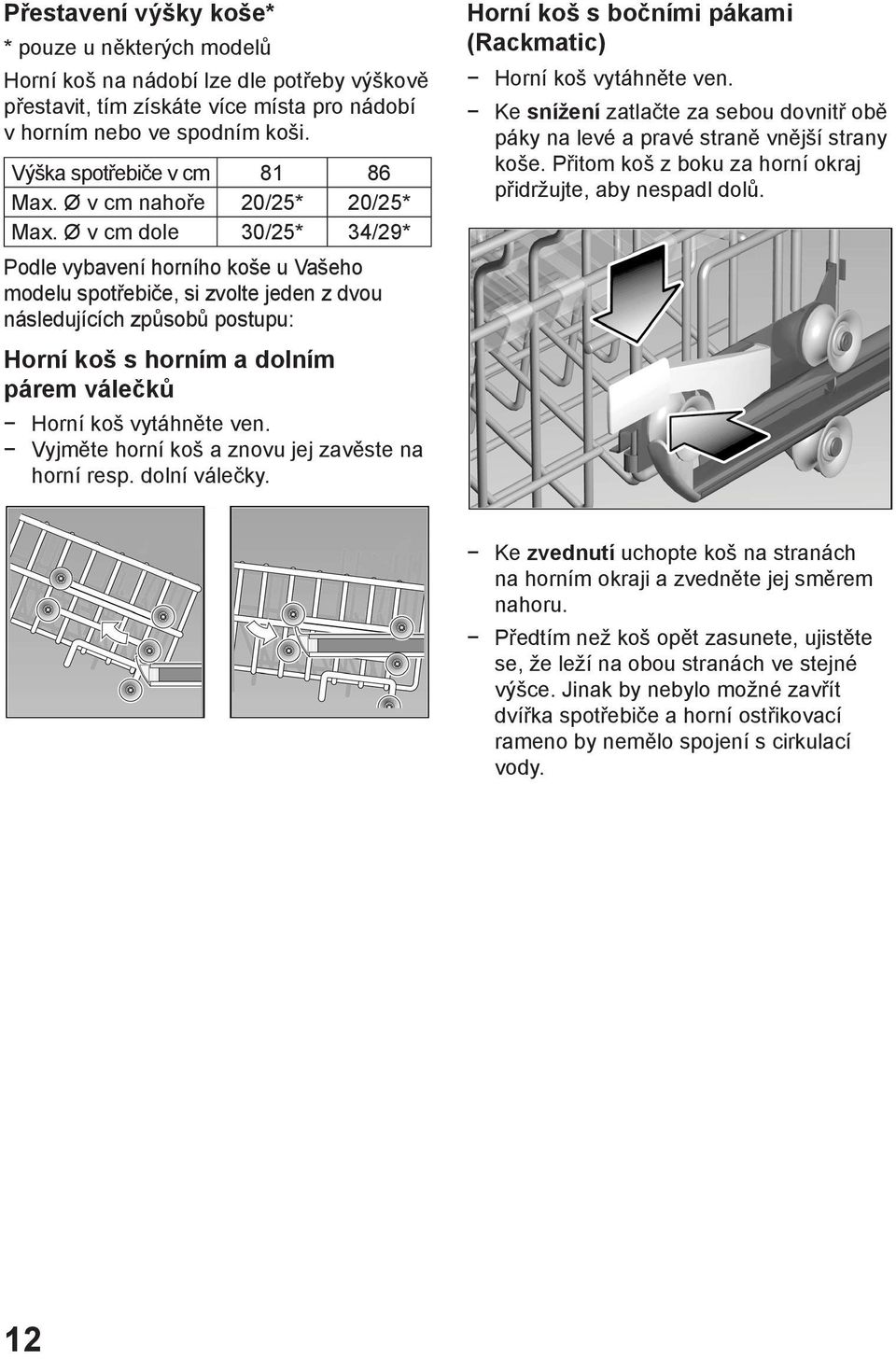

12 Přestavení výšky koše* * pouze u některých modelů Horní koš na nádobí lze dle potřeby výškově přestavit, tím získáte více místa pro nádobí v horním nebo ve spodním koši. Výška spotřebiče v cm Max. Ø v cm nahoře 20/25* 20/25* Max. Ø v cm dole 30/25* 34/29* Podle vybavení horního koše u Vašeho modelu spotřebiče, si zvolte jeden z dvou následujících způsobů postupu: Horní koš s horním a dolním párem válečků Horní koš vytáhněte ven. Vyjměte horní koš a znovu jej zavěste na horní resp. dolní válečky. Horní koš s bočními pákami (Rackmatic) Horní koš vytáhněte ven. Ke snížení zatlačte za sebou dovnitř obě páky na levé a pravé straně vnější strany koše. Přitom koš z boku za horní okraj přidržujte, aby nespadl dolů. Ke zvednutí uchopte koš na stranách na horním okraji a zvedněte jej směrem nahoru. Předtím než koš opět zasunete, ujistěte se, že leží na obou stranách ve stejné výšce. Jinak by nebylo možné zavřít dvířka spotřebiče a horní ostřikovací rameno by nemělo spojení s cirkulací vody. 12

13 Mycí prostředek Můžete používat jak tablety, tak i práškové nebo tekuté mycí prostředky (žádný prostředek k ručnímu mytí!). Při použití bezfosfátových mycích prostředků se mohou při tvrdé vodě z vodovodu tvořit bílé usazeniny na nádobí a stěnách nádob. Pomoc přinese přidání většího množství mycího prostředku. Jestli je prostředek vhodný pro stříbrné nádobí, naleznete na obalu mycího prostředku. V případě dalších otázek doporučujeme obrátit se na poradenská střediska výrobce prostředků na mytí. Komora pro mycí prostředek s dávkovací pomůckou Dávkovací stupnice v komoře pro mycí prostředek Vám pomůže naplnit správné množství mycího prostředku: dolní čárka: 15 ml střední čárka: 25 ml zcela naplněná: 40 ml Pokud by byla komora pro mycí prostředek ještě zavřená, stiskněte uzavírací západku, tím ji otevřete. Tip pro úsporu U málo znečištěného nádobí obvykle stačí menší množství mycího prostředku, než se uvádí na obalu. Zavřete víko komory mycího prostředku. Přitom (1) zasuňte víko komory a (2) na konci zlehka zatlačte, tak aby uzávěr slyšitelně zapadl. Při použití tablet postupujte podle návodu na obalu, je tam uvedeno kde máte tablety umístit (např. příborový koš, komora pro mycí prostředek atd.). Dbejte na to, aby také při použití tablet bylo víko komory zavřeno. Plnění mycího prostředku Mycí prostředek vložte do komory. Dávkování: viz na obalu pokyny výrobce. Upozornění V důsledku různého rozpuštění mycích tablet různých výrobců se nemůže event. při krátkých programech zcela projevit mycí síla. Práškové mycí prostředky se hodí lépe pro tyto programy. Při Intenzívním programu (pouze u některých modelů) je dávkování tablety dostačující. Při použití práškových mycích prostředků existuje možnost dodatečně přisypat trochu prostředku zevnitř na dvířka spotřebiče. 13

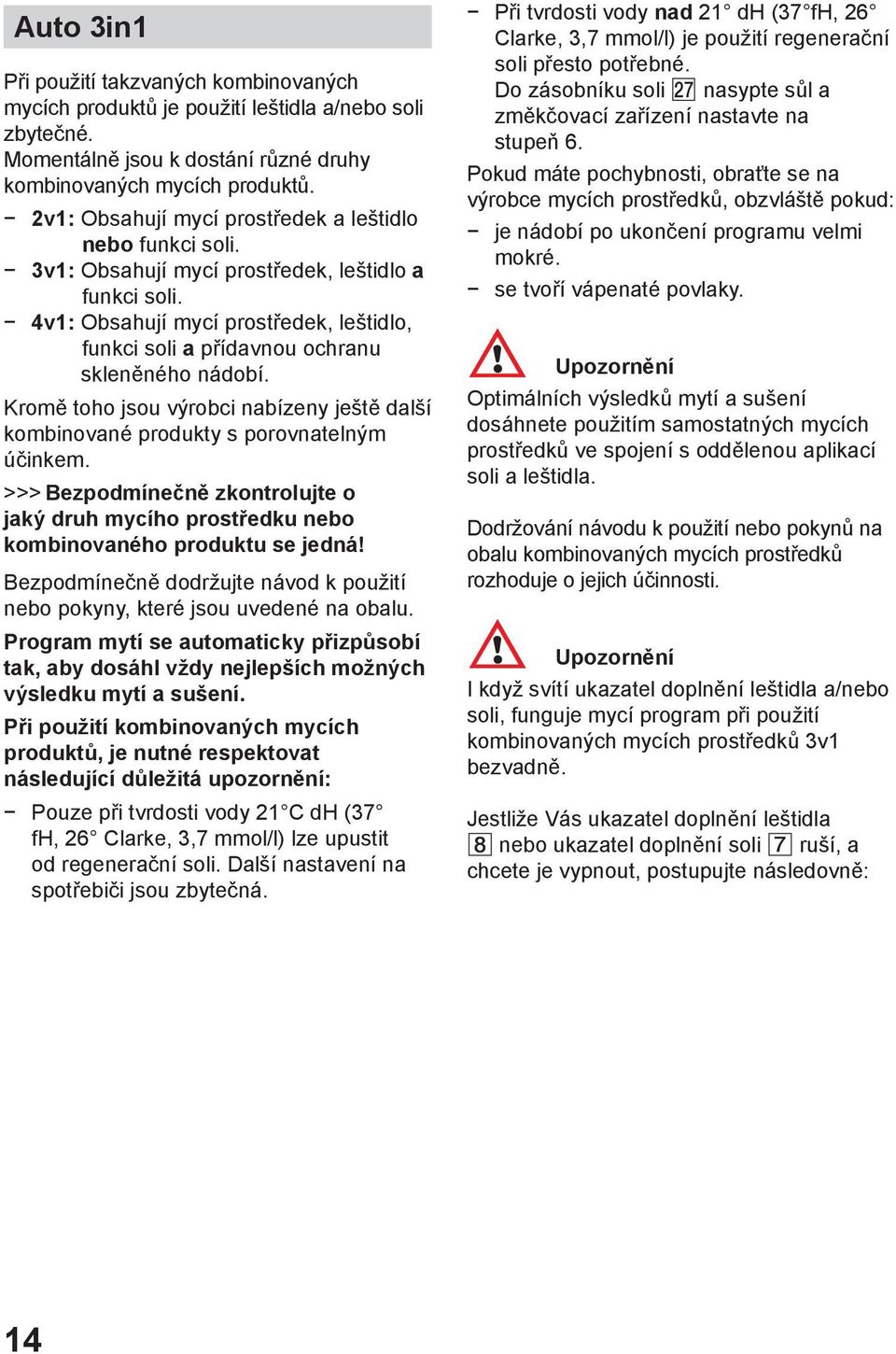

14 Auto 3in1 Při použití takzvaných kombinovaných mycích produktů je použití leštidla a/nebo soli zbytečné. Momentálně jsou k dostání různé druhy kombinovaných mycích produktů. 2v1: Obsahují mycí prostředek a leštidlo nebo funkci soli. 3v1: Obsahují mycí prostředek, leštidlo a funkci soli. 4v1: Obsahují mycí prostředek, leštidlo, funkci soli a přídavnou ochranu skleněného nádobí. Kromě toho jsou výrobci nabízeny ještě další kombinované produkty s porovnatelným účinkem. >>> Bezpodmínečně zkontrolujte o jaký druh mycího prostředku nebo kombinovaného produktu se jedná! Bezpodmínečně dodržujte návod k použití nebo pokyny, které jsou uvedené na obalu. Program mytí se automaticky přizpůsobí tak, aby dosáhl vždy nejlepších možných výsledku mytí a sušení. Při použití kombinovaných mycích produktů, je nutné respektovat následující důležitá upozornění: Pouze při tvrdosti vody 21 C dh (37 fh, 26 Clarke, 3,7 mmol/l) lze upustit od regenerační soli. Další nastavení na spotřebiči jsou zbytečná. Při tvrdosti vody nad 21 dh (37 fh, 26 Clarke, 3,7 mmol/l) je použití regenerační soli přesto potřebné. Do zásobníku soli nasypte sůl a změkčovací zařízení nastavte na stupeň 6. Pokud máte pochybnosti, obraťte se na výrobce mycích prostředků, obzvláště pokud: je nádobí po ukončení programu velmi mokré. se tvoří vápenaté povlaky. Upozornění Optimálních výsledků mytí a sušení dosáhnete použitím samostatných mycích prostředků ve spojení s oddělenou aplikací soli a leštidla. Dodržování návodu k použití nebo pokynů na obalu kombinovaných mycích prostředků rozhoduje o jejich účinnosti. Upozornění I když svítí ukazatel doplnění leštidla a/nebo soli, funguje mycí program při použití kombinovaných mycích prostředků 3v1 bezvadně. Jestliže Vás ukazatel doplnění leštidla nebo ukazatel doplnění soli ruší, a chcete je vypnout, postupujte následovně: 14

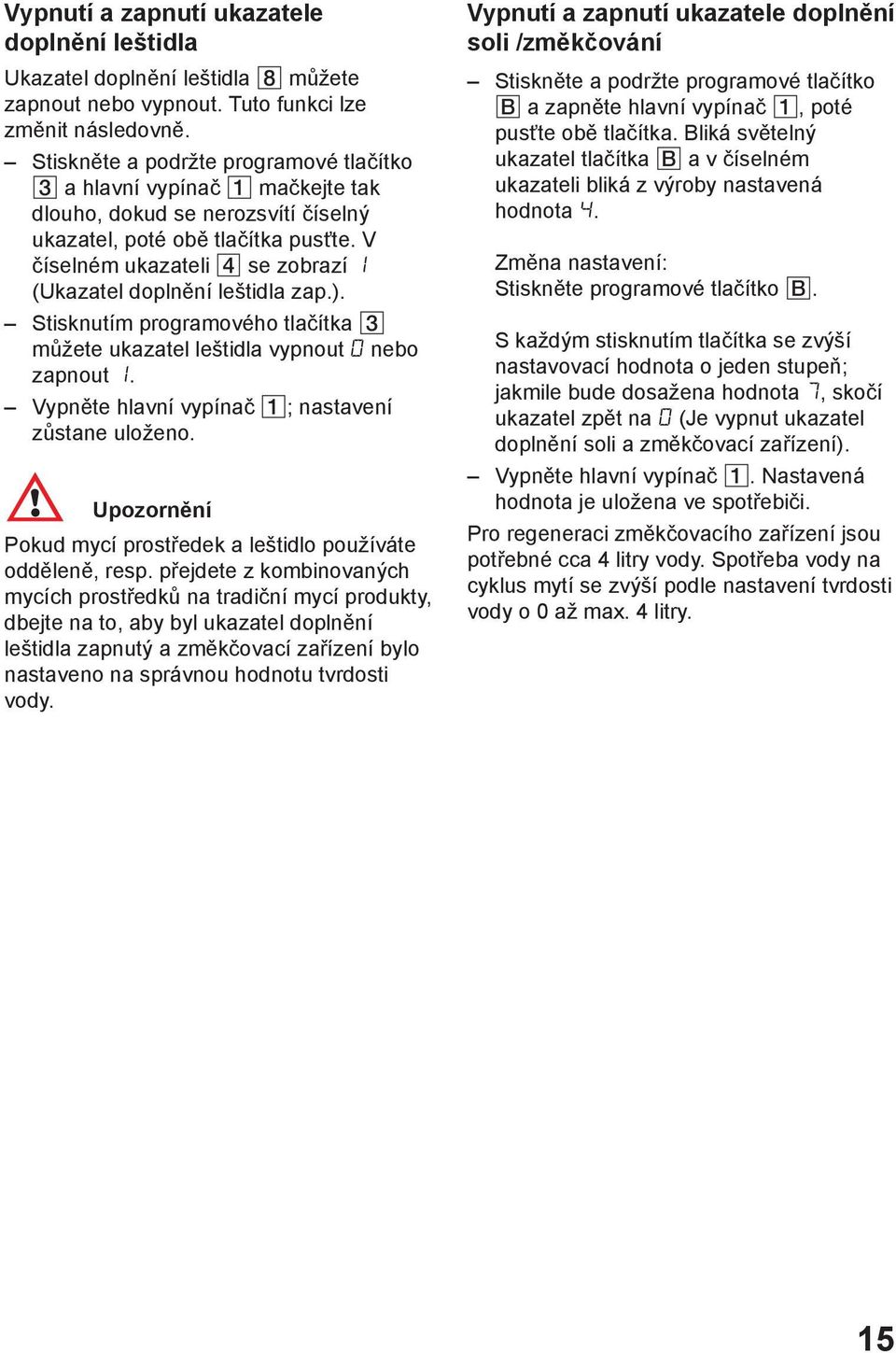

15 Vypnutí a zapnutí ukazatele doplnění leštidla Ukazatel doplnění leštidla můžete zapnout nebo vypnout. Tuto funkci lze změnit následovně. Stiskněte a podržte programové tlačítko a hlavní vypínač mačkejte tak dlouho, dokud se nerozsvítí číselný ukazatel, poté obě tlačítka pusťte. V číselném ukazateli se zobrazí (Ukazatel doplnění leštidla zap.). Stisknutím programového tlačítka můžete ukazatel leštidla vypnout nebo zapnout. Vypněte hlavní vypínač ; nastavení zůstane uloženo. Upozornění Pokud mycí prostředek a leštidlo používáte odděleně, resp. přejdete z kombinovaných mycích prostředků na tradiční mycí produkty, dbejte na to, aby byl ukazatel doplnění leštidla zapnutý a změkčovací zařízení bylo nastaveno na správnou hodnotu tvrdosti vody. Vypnutí a zapnutí ukazatele doplnění soli /změkčování Stiskněte a podržte programové tlačítko a zapněte hlavní vypínač, poté pusťte obě tlačítka. Bliká světelný ukazatel tlačítka a v číselném ukazateli bliká z výroby nastavená hodnota. Změna nastavení: Stiskněte programové tlačítko. S každým stisknutím tlačítka se zvýší nastavovací hodnota o jeden stupeň; jakmile bude dosažena hodnota, skočí ukazatel zpět na (Je vypnut ukazatel doplnění soli a změkčovací zařízení). Vypněte hlavní vypínač. Nastavená hodnota je uložena ve spotřebiči. Pro regeneraci změkčovacího zařízení jsou potřebné cca 4 litry vody. Spotřeba vody na cyklus mytí se zvýší podle nastavení tvrdosti vody o 0 až max. 4 litry. 15

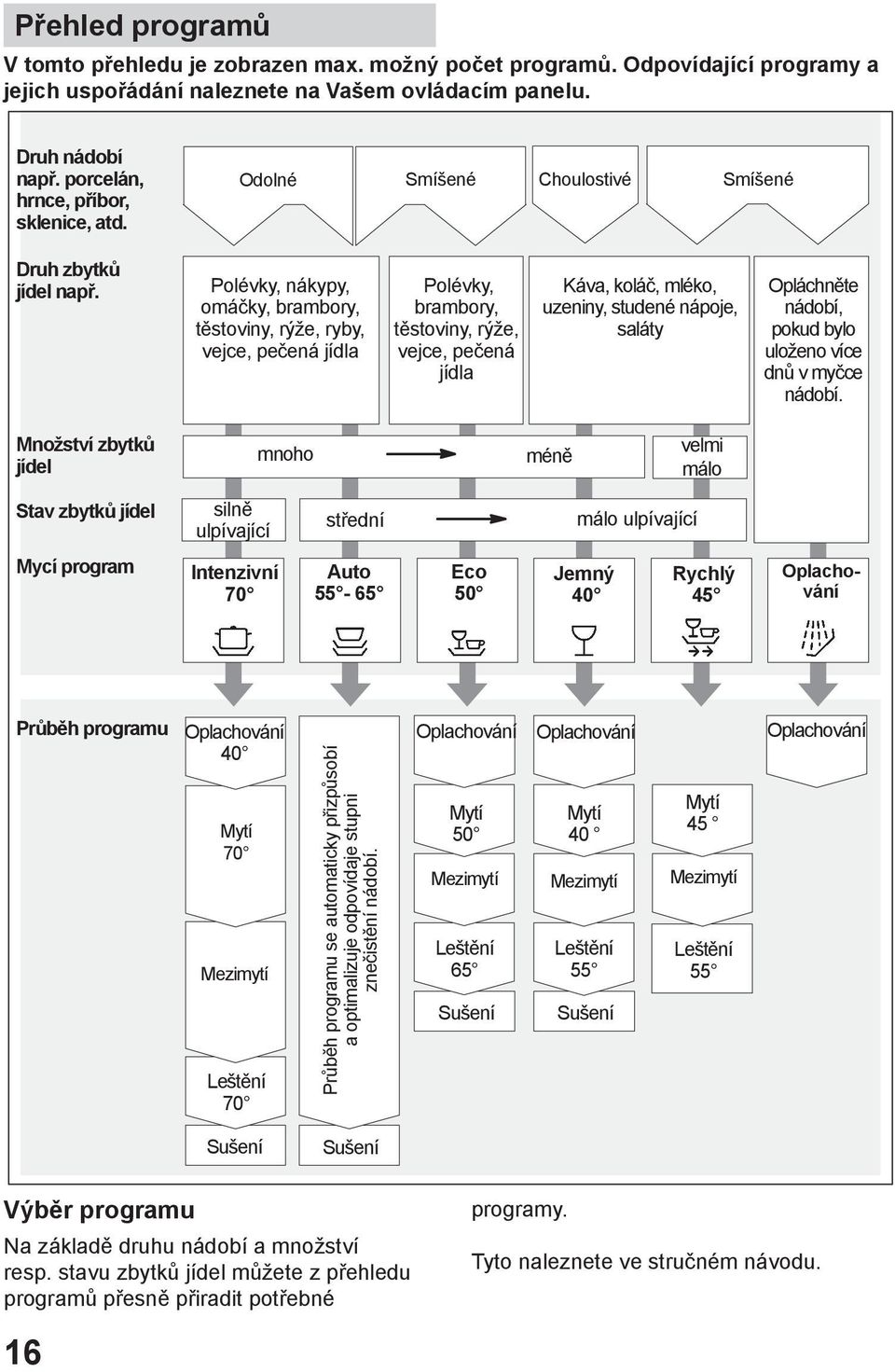

16 Přehled programů V tomto přehledu je zobrazen max. možný počet programů. Odpovídající programy a jejich uspořádání naleznete na Vašem ovládacím panelu. Druh nádobí např. porcelán, hrnce, příbor, sklenice, atd. Odolné Smíšené Choulostivé Smíšené Druh zbytků jídel např. Polévky, nákypy, omáčky, brambory, těstoviny, rýže, ryby, vejce, pečená jídla Polévky, brambory, těstoviny, rýže, vejce, pečená jídla Káva, koláč, mléko, uzeniny, studené nápoje, saláty Opláchněte nádobí, pokud bylo uloženo více dnů v myčce nádobí. Množství zbytků jídel mnoho méně velmi málo Stav zbytků jídel silně ulpívající střední málo ulpívající Mycí program Intenzivní 70 Auto Eco 50 Jemný 40 Rychlý 45 Oplachování Průběh programu Oplachování 40 Mytí 70 Mezimytí Leštění 70 Průběh programu se automaticky přizpůsobí a optimalizuje odpovídaje stupni znečistění nádobí. Oplachování Oplachování Oplachování Mytí 50 Mytí 40 Mytí 45 Mezimytí Mezimytí Mezimytí Leštění 65 Sušení Leštění 55 Sušení Leštění 55 Sušení Sušení Výběr programu Na základě druhu nádobí a množství resp. stavu zbytků jídel můžete z přehledu programů přesně přiradit potřebné 16 programy. Tyto naleznete ve stručném návodu.

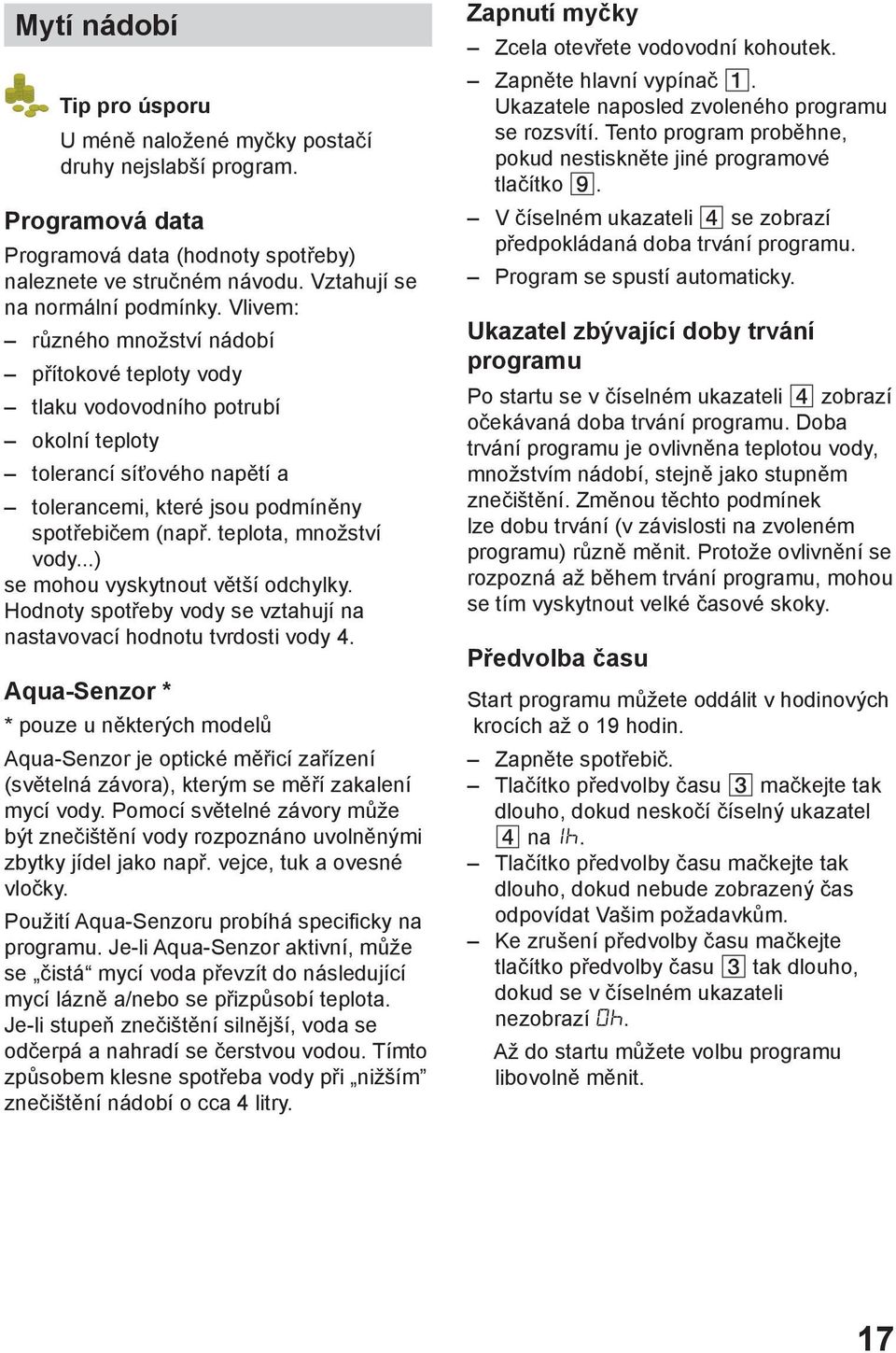

17 Mytí nádobí Tip pro úsporu U méně naložené myčky postačí druhy nejslabší program. Programová data Programová data (hodnoty spotřeby) naleznete ve stručném návodu. Vztahují se na normální podmínky. Vlivem: různého množství nádobí přítokové teploty vody tlaku vodovodního potrubí okolní teploty tolerancí síťového napětí a tolerancemi, které jsou podmíněny spotřebičem (např. teplota, množství vody...) se mohou vyskytnout větší odchylky. Hodnoty spotřeby vody se vztahují na nastavovací hodnotu tvrdosti vody 4. Aqua-Senzor * * pouze u některých modelů Aqua-Senzor je optické měřicí zařízení (světelná závora), kterým se měří zakalení mycí vody. Pomocí světelné závory může být znečištění vody rozpoznáno uvolněnými zbytky jídel jako např. vejce, tuk a ovesné vločky. Použití Aqua-Senzoru probíhá specificky na programu. Je-li Aqua-Senzor aktivní, může se čistá mycí voda převzít do následující mycí lázně a/nebo se přizpůsobí teplota. Je-li stupeň znečištění silnější, voda se odčerpá a nahradí se čerstvou vodou. Tímto způsobem klesne spotřeba vody při nižším znečištění nádobí o cca 4 litry. Zapnutí myčky Zcela otevřete vodovodní kohoutek. Zapněte hlavní vypínač. Ukazatele naposled zvoleného programu se rozsvítí. Tento program proběhne, pokud nestiskněte jiné programové tlačítko. V číselném ukazateli se zobrazí předpokládaná doba trvání programu. Program se spustí automaticky. Ukazatel zbývající doby trvání programu Po startu se v číselném ukazateli zobrazí očekávaná doba trvání programu. Doba trvání programu je ovlivněna teplotou vody, množstvím nádobí, stejně jako stupněm znečištění. Změnou těchto podmínek lze dobu trvání (v závislosti na zvoleném programu) různě měnit. Protože ovlivnění se rozpozná až během trvání programu, mohou se tím vyskytnout velké časové skoky. Předvolba času Start programu můžete oddálit v hodinových krocích až o 19 hodin. Zapněte spotřebič. Tlačítko předvolby času mačkejte tak dlouho, dokud neskočí číselný ukazatel na. Tlačítko předvolby času mačkejte tak dlouho, dokud nebude zobrazený čas odpovídat Vašim požadavkům. Ke zrušení předvolby času mačkejte tlačítko předvolby času tak dlouho, dokud se v číselném ukazateli nezobrazí. Až do startu můžete volbu programu libovolně měnit. 17

18 Konec programu Konec programu je signalizován zazněním akustického tónu. Tuto funkci lze měnit následovně: Stiskněte a podržte tlačítko funkce a zapněte hlavní vypínač, poté pusťte obě tlačítka. Bliká tlačítko funkce a v číselném ukazateli svítí z výroby nastavená hodnota (polohlasně). Změna nastavení: Stiskněte tlačítko funkce. S každým stisknutím tlačítka se zvýší nastavovací hodnota o jeden stupeň; je-li dosažena hodnota, skočí ukazatel zpět na (vypnuto). Vypněte hlavní vypínač. Nastavená hodnota je uložena ve spotřebiči. Vypnutí myčky Několik minut po ukončení programu: Otevřete dvířka spotřebiče. Vypněte hlavní vypínač. Zavřete vodovodní kohoutek (odpadá při funkci Aqua Stop). Nádobí po vychladnutí vyndejte. Přerušení programu Opatrně otevřete dvířka, hrozí nebezpečí, že ze spotřebiče vystříkne voda. Teprve potom můžete dvířka zcela otevřít, až se ostřikovací rameno přestane otáčet. Vypněte hlavní vypínač. Světelné ukazatele zmizí. Program zůstane uložen. Pokud byla při přípojce teplé vody nebo rozehřáté myčce nádobí otevřena dvířka spotřebiče, nechte je nejprve několik minut přivřená a teprve potom je zavřete. V opačném případě může dojít k vyražení dvířek vlivem expanze (přetlaku). K pokračování programu zapněte znovu hlavní vypínač. Zrušení programu (Reset) Přibližně na 3 sekundy stiskněte současně programová tlačítka a. V číselném ukazateli se zobrazí. Zavřete dvířka myčky. Program potrvá ještě asi 1 minutu. Vypněte hlavní vypínač. Varování K vyjmutí nádobí po ukončení programu nechte dvířka spotřebiče zcela otevřená, nenechávejte je pouze přivřená. Případná unikající vodní pára by mohla poškodit choulostivé pracovní desky. 18

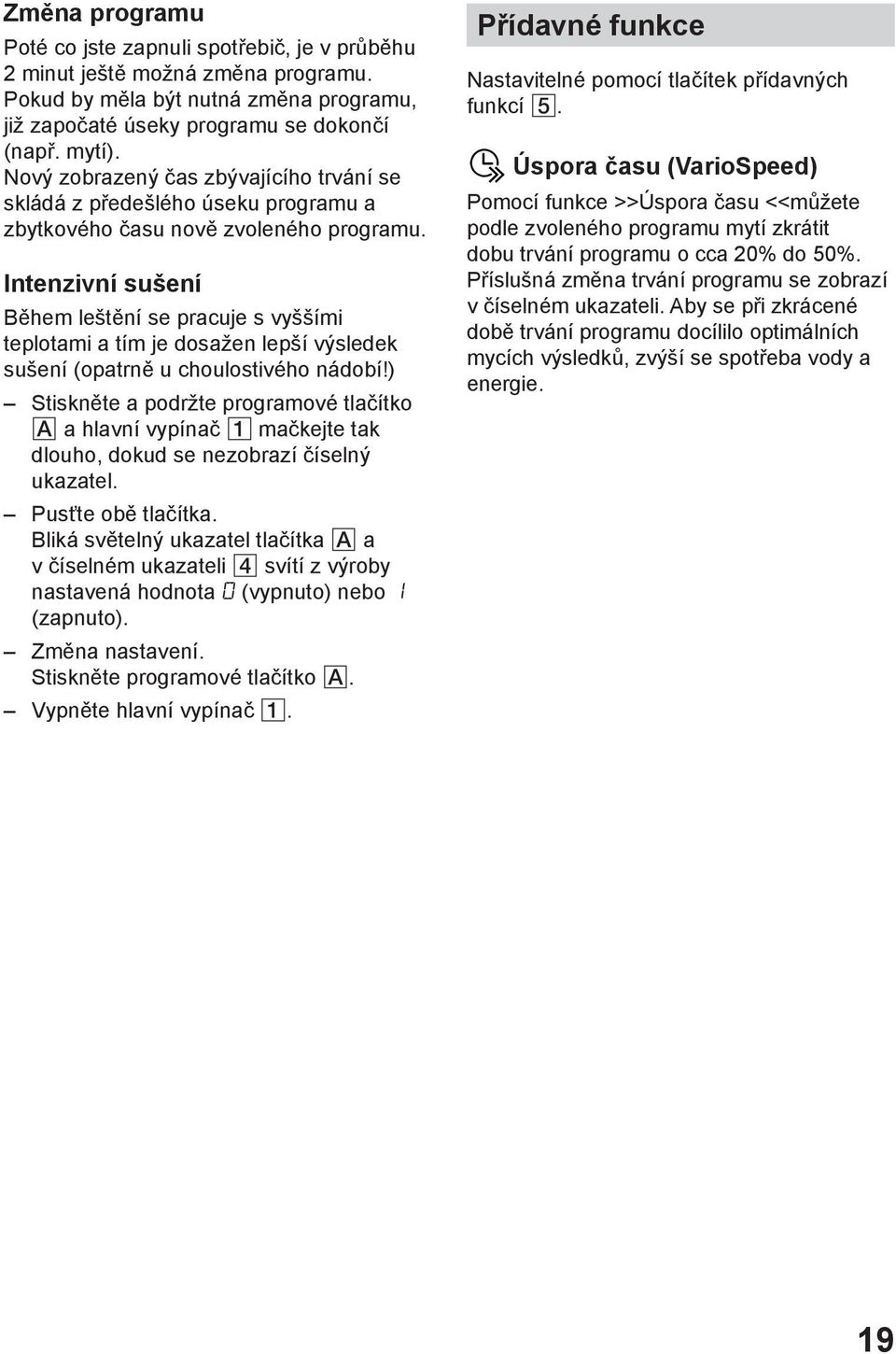

19 Změna programu Poté co jste zapnuli spotřebič, je v průběhu 2 minut ještě možná změna programu. Pokud by měla být nutná změna programu, již započaté úseky programu se dokončí (např. mytí). Nový zobrazený čas zbývajícího trvání se skládá z předešlého úseku programu a zbytkového času nově zvoleného programu. Intenzivní sušení Během leštění se pracuje s vyššími teplotami a tím je dosažen lepší výsledek sušení (opatrně u choulostivého nádobí!) Stiskněte a podržte programové tlačítko a hlavní vypínač mačkejte tak dlouho, dokud se nezobrazí číselný ukazatel. Pusťte obě tlačítka. Bliká světelný ukazatel tlačítka a v číselném ukazateli svítí z výroby nastavená hodnota (vypnuto) nebo (zapnuto). Změna nastavení. Stiskněte programové tlačítko. Vypněte hlavní vypínač. Přídavné funkce Nastavitelné pomocí tlačítek přídavných funkcí. Úspora času (VarioSpeed) Pomocí funkce >>Úspora času <<můžete podle zvoleného programu mytí zkrátit dobu trvání programu o cca 20% do 50%. Příslušná změna trvání programu se zobrazí v číselném ukazateli. Aby se při zkrácené době trvání programu docílilo optimálních mycích výsledků, zvýší se spotřeba vody a energie. 19

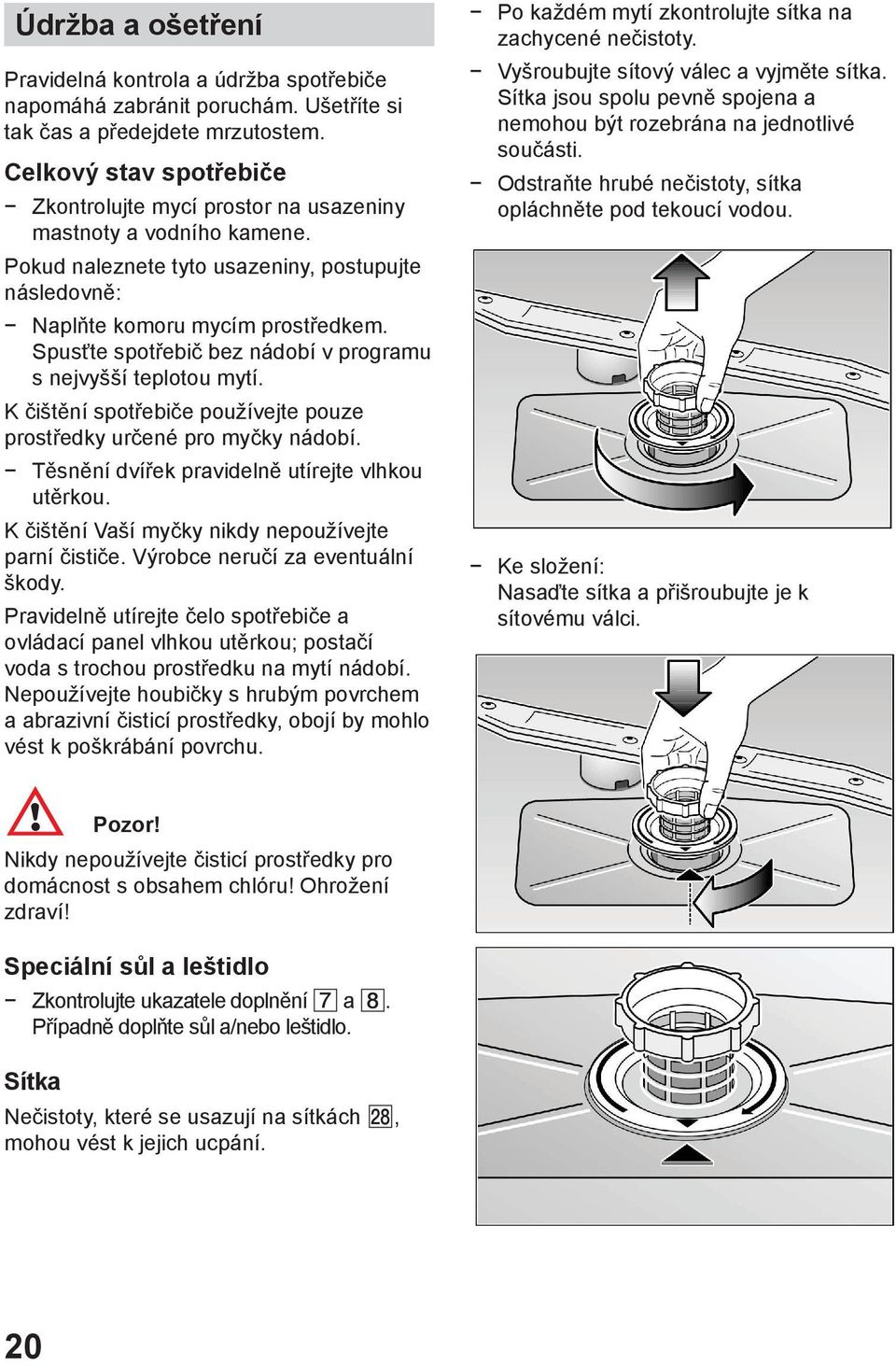

20 Údržba a ošetření Pravidelná kontrola a údržba spotřebiče napomáhá zabránit poruchám. Ušetříte si tak čas a předejdete mrzutostem. Celkový stav spotřebiče Zkontrolujte mycí prostor na usazeniny mastnoty a vodního kamene. Pokud naleznete tyto usazeniny, postupujte následovně: Naplňte komoru mycím prostředkem. Spusťte spotřebič bez nádobí v programu s nejvyšší teplotou mytí. K čištění spotřebiče používejte pouze prostředky určené pro myčky nádobí. Těsnění dvířek pravidelně utírejte vlhkou utěrkou. K čištění Vaší myčky nikdy nepoužívejte parní čističe. Výrobce neručí za eventuální škody. Pravidelně utírejte čelo spotřebiče a ovládací panel vlhkou utěrkou; postačí voda s trochou prostředku na mytí nádobí. Nepoužívejte houbičky s hrubým povrchem a abrazivní čisticí prostředky, obojí by mohlo vést k poškrábání povrchu. Po každém mytí zkontrolujte sítka na zachycené nečistoty. Vyšroubujte sítový válec a vyjměte sítka. Sítka jsou spolu pevně spojena a nemohou být rozebrána na jednotlivé součásti. Odstraňte hrubé nečistoty, sítka opláchněte pod tekoucí vodou. Ke složení: Nasaďte sítka a přišroubujte je k sítovému válci. Pozor! Nikdy nepoužívejte čisticí prostředky pro domácnost s obsahem chlóru! Ohrožení zdraví! Speciální sůl a leštidlo Zkontrolujte ukazatele doplnění a. Případně doplňte sůl a/nebo leštidlo. Sítka Nečistoty, které se usazují na sítkách, mohou vést k jejich ucpání. 20

21 Ostřikovací ramena Vodní kámen a nečistoty z mycí vody mohou zablokovat trysky a uložení ostřikovacích ramen a. Zkontrolujte trysky ostřikovacích ramen, jestli nejsou ucpaná. Případně vytáhněte spodní ostřikovací rameno směrem nahoru. Odšroubujte horní ostřikovací rameno. Ostřikovací ramena opláchněte pod tekoucí vodou. Ostřikovací ramena znovu nasaďte resp přišroubujte. Čerpadlo odpadní vody Velké zbytky pokrmů z vody, které nebyly zachyceny sítky, mohou zablokovat čerpadlo odpadní vody. Mycí voda tak nebude odčerpána a zůstane stát nad sítkem. Vypněte hlavní vypínač. Případně odčerpejte vodu. Demontujte sítko. Odstraňte víko. Ostřikovací ramena 21

22 Zkontrolujte vnitřní prostor a případně odstraňte cizí předměty. Znovu nasaďte víko. Znovu nasaďte a zašroubujte sítka. click 3 2 Vyhledání chyb Svépomocné odstranění drobných závad Ze zkušenosti víme, že většinu drobných závad, které se během používání myčky nádobí objeví, jste schopni odstranit sami, aniž byste museli volat zákaznický servis. To umožní rychlé uvedení spotřebiče do provozu. Následující přehled Vám pomůže nalézt možné příčiny všech vyskytujících se závad. Závady Pozor Nezapomeňte že: Opravy smí provádět pouze odborník. Pokud je nutná výměna některé součástky, dbejte na to, aby byly použity pouze originální náhradní díly. Neodbornými opravami nebo použitím náhradních dílů od jiného výrobce mohou pro uživatele vzniknout značné škody a rizika. 22

23 ... při zapnutí Spotřebič se neuvede do provozu. V pojistkové skříni je vadná pojistka. Není zasunuta zástrčka. Dvířka spotřebiče nejsou správně zavřená. Není otevřen vodovodní kohoutek. Sítko na přívodní hadici vody je ucpané. Vypněte spotřebič a vytáhněte síťovou zástrčku. Zavřete vodovodní kohoutek. Poté vyčistěte sítko, které se nachází na přípojce přívodní hadice. Na závěr obnovte přívod elektrického proudu, otevřete vodovodní kohoutek a zapněte spotřebič....na spotřebiči Spodní ostřikovací rameno se těžce otáčí. Ostřikovací rameno je zablokováno menšími kusy nádobí nebo zbytky jídel. Víko komory pro mycí prostředek nelze zavřít. Komora pro mycí prostředek je přeplněná. Je zablokován mechanizmus v důsledku slepených zbytků mycího prostředku. Po startu blikají kontrolky. Nebyl zvolen žádný program. Zbytky prostředku v komoře pro mycí prostředek. Komora byla při plnění vlhká, mycí prostředek doplňujte pouze do suché komory. Kontrolky po mytí nezhasly. Hlavní vypínač je ještě zapnutý. Nesvítí ukazatel doplnění pro leštidlo a/nebo sůl. Je vypnutý ukazatel doplnění leštidla. (viz kapitolu auto 3in1 ) Je vypnutý ukazatel doplnění soli. (viz kapitolu auto 3in1 ) Svítí ukazatel Zkontrolujte přívod vody. Zavřete vodovodní kohoutek, příp. jej odvápněte. Přerušte přívod vody. Sítka na přívodu vody jsou ucpaná. Přívodní hadice je zlomená. Čerpadlo odpadní vody je zablokováno. Po ukončení programu zůstane ve spotřebiči stát voda. Hadice odpadní vody je ucpaná nebo zlomená. Čerpadlo odpadní vody je zablokováno. Sítka jsou ucpaná. Program ještě není ukončen. Vyčkejte na konec programu (číselný ukazatel zobrazí 0) nebo proveďte funkci Reset. 23

24 ... během mytí Tvoří se nadměrné množství pěny. V zásobníku pro leštidlo je prostředek k ručnímu mytí. Rozlité leštidlo může při dalším mytí vést k nadměrné tvorbě pěny, proto jej odstraňte pomocí utěrky. Spotřebič se během mytí zastavil. Přívod elektrického proudu byl přerušen. Byl přerušen přívod vody. Proveďte funkci RESET. Tlukoucí zvuk během mytí. Ostřikovací rameno naráží do nádobí. Klepoucí zvuk během mytí. Nádobí není správně uloženo. Tlukoucí zvuk plnicích ventilů. Je způsoben položením vodovodního potrubí a nemá vliv na činnost myčky nádobí. Jeho odstranění není možné.... na nádobí Na nádobí zůstávají částečně zbytky jídel. Nádobí nebylo správně uspořádané, proud vody nemohl dosáhnout na nádobí. Byl přeplněn koš na nádobí. Nádobí je uloženo na sobě. Použili jste příliš málo mycího prostředku. Byl zvolen slabý program mytí. Ostřikovací rameno se nemůže volně otáčet, překáží mu nádobí. Ostřikovací trysky jsou ucpány zbytky jídel. Jsou ucpaná sítka. Sítka jsou chybně nasazená. Je zablokováno čerpadlo odpadní vody. Zabarvení na plastovém nádobí. Málo / nevhodný mycí prostředek. Na nádobí zůstávají bílé skvrny, sklenice zůstávají mléčné. Příliš malé množství mycího prostředku. Množství přídavku leštidla bylo nastaveno na příliš nízkou hodnotu. Nebyla naplněna speciální sůl, i přestože je voda tvrdá. Změkčovací zařízení bylo nastaveno na příliš nízkou hodnotu. Šroubovací uzávěr zásobníku soli není řádně uzavřen. Byl použitý bezfosfátový mycí prostředek, pro srovnání vyzkoušejte fosfátový mycí prostředek. 24

25 Nádobí není suché. Otevřeli jste dvířka spotřebiče a vyklidili nádobí příliš brzy. Byl zvolen program bez sušení. Množství přídavku leštidla bylo nastaveno na příliš nízkou hodnotu. Sklenice mají matný vzhled. Množství přídavku leštidla bylo nastaveno na příliš nízkou hodnotu. Zbytky čaje nebo rtěnky nejsou zcela odstraněny. Mycí prostředek má příliš malý bělicí účinek. Zvolili jste příliš nízkou teplotu mytí. Stopy koroze na příboru. Příbory nejsou odolné vůči korozi. Obsah soli ve vodě na mytí je příliš vysoký. Šroubovací uzávěr zásobníku soli není pevně uzavřen. Během doplňování jste rozsypali příliš mnoho soli. Sklenice jsou matné a změnily barvu, povlaky se nedají setřít. Nevhodný mycí prostředek. Sklenice nejsou odolné pro mytí v myčce nádobí. Na sklenicích a příborech zůstávají šmouhy, sklenice dostávají kovový vzhled. Množství přídavku leštidla bylo nastaveno na příliš vysokou hodnotu. Kdy zavolat zákaznický servis Pokud se Vám nepodaří odstranit poruchu, obraťte se prosím na Váš zákaznický servis. Kontakt na nejbližšího servisního střediska naleznete v přiloženém seznamu servisních středisek. Při telefonátu prosím uveďte číslo spotřebiče (1) a výrobní číslo (2). Obě čísla naleznete na výrobním štítku na dvířkách spotřebiče. 1 2 FD Pozor Respektuje, že návštěva technika zákaznického servisu v případě chybného ovládání nebo zde popsané závady, není bezplatná ani během trvání záruční lhůty. 25

26 Pokyny Pokyny pro srovnávací zkoušky Podmínky pro srovnávací testy naleznete na přídavném listu Pokyny pro srovnávací zkoušky. Hodnoty spotřeby pro odpovídající programy jsou zobrazeny ve stručném návodu. Všeobecně Vestavěné a integrované spotřebiče, které jsou dodatečně umístěny jako vestavěné, musí být zajištěny proti převrhnutí, např. přišroubováním na zeď nebo zabudováním pod souvislou pracovní desku, která je pevně sešroubována se sousedními skříněmi Pouze pro provedení Švýcarsko: Spotřebič lze zabudovat do kuchyňské linky bez dalších dřevěných nebo umělohmotných mezistěn. Není-li spotřebič připojen přes zástrčku, musí být pro splnění příslušných bezpečnostních předpisů k dispozici na straně instalace dělicí zařízení pro všechny póly s rozestupem kontaktů alespoň 3 mm. Instalace K řádnému provozu musí být myčka na nádobí odborně připojena. Údaje pro přívod a odtok a hodnoty elektrického připojení musí odpovídat požadovaným kritériím, která jsou stanovena v následujících odstavcích, popř. v montážním návodu. Při montáži dodržujte pořadí pracovních kroků: Kontrola při dodávce Ustavení myčky Přípojka k odvodu odpadní vody Přípojka čerstvé vody Elektrické připojení. Dodávka Vaše myčka nádobí byla ve výrobním podniku důkladně přezkoušena, aby byla zaručena její bezporuchová činnost. Přitom ve vnitřním prostoru zůstaly malé skvrny od vody, které zmizí po prvním mycím cyklu. Ustavení spotřebiče Potřebné rozměry pro vestavbu naleznete v montážním návodu. Spotřebič pomocí výškově nastavitelných nožiček vyrovnejte. Přitom dbejte na stabilitu spotřebiče. U spotřebičů, které budou vestavěny pod pracovní desku, výškově přestavitelné nožky proti pracovní desce příliš nedotahujte. Přípojka k odvodu odpadní vody Potřebné pracovní kroky naleznete v montážním návodu, případně namontujte sifon s odtokovým hrdlem. Hadici odpadní vody připojte pomocí přiložených součástek k odtokovému hrdlu sifonu. Dbejte na to, aby hadice odpadní vody nebyla přelomená, zmáčknutá nebo zapletená. (Ujistěte se, že uzavírací víko nebrání odtékání odpadní vody!). 26

27 Přípojka čerstvé vody Přípojku čerstvé vody připojte dle návodu k montáži pomocí přiložených součástek k vodovodnímu kohoutku. Dbejte na to, aby přípojka čerstvé vody nebyla přelomená, zmáčknutá nebo zapletená. Při výměně spotřebiče musí být vždy použita nová přívodní hadice vody, stará přívodní hadice se nesmí znovu použít. Tlak vody: minimálně 0,05 MPa (0,5 bar), maximálně 1 MPa (10 bar). Při vyšším tlaku vody: Připojte škrticí tlakový ventil. Přítokové množství: minimálně 10 litrů/minutu Teplota vody: studená voda; u teplé vody max. teplota 60 C. Elektrické připojení Spotřebič smíte připojit pouze na střídavé napětí 230 V přes předpisově nainstalovanou zásuvku s ochranným vodičem. Potřebné jištění viz typový štítek. Zásuvka musí být umístěna v blízkosti spotřebiče a musí být i po montáži volně přístupná. Změny na připojení smí provést pouze odborník. Prodloužení připojovacího kabelu smí provést pouze odborník ze zákaznického servisu. Při použití ochranného proudového spínače smíte použít pouze typ se značkou. Pouze tento typ ochranného spínače zaručuje splnění současně platných předpisů. Demontáž Dodržujte i zde pořadí pracovních kroků. Nejdříve odpojte spotřebič z elektrické sítě. Vytáhněte síťovou zástrčku. Zavřete přívod vody. Odšroubujte přípojku pro odpadní a čerstvou vodu. Uvolněte připevňovací pod pracovní deskou. Demontujte soklové prkno, je-li k dispozici. Spotřebič vytáhněte ven, přitom opatrně vytahujte hadici. Přeprava Vyprázdněte myčku. Zajistěte volné části. Spotřebič přepravujte pouze vestoje. Pokud spotřebič nebude přepravován vestoje, může zbytková voda proniknout do elektroniky spotřebiče a zapříčinit chybný průběh programu. Spotřebič vyprázdněte podle následujících kroků: Otevřete vodovodní kohoutek. Zavřete dvířka spotřebiče. Zapněte hlavní vypínač. Zvolte program. V číselném ukazateli se zobrazí doba trvání programu v minutách. Vyčkejte, cca 4 minuty. Program ukončete současným stisknutím tlačítek a. Ukazatel času se přestaví na. Za několik minut spotřebič vypněte. Zavřete vodovodní kohoutek. Zajištění proti mrazu Pokud se spotřebič nachází v místnosti ohrožené mrazem (např. rekreační chata), musí být zcela vyprázdněn (viz kapitolu Přeprava ). Zavřete vodovodní kohoutek, vyjměte přítokovou hadici a nechte vytéct vodu. 27

28 Likvidace Pokyny k likvidaci Staré spotřebiče nejsou žádný bezcenný odpad! Ekologickou likvidací mohou být získány znovu cenné suroviny. U vysloužilých spotřebičů vytáhněte síťovou zástrčku. Odstřihněte síťový kabel a odstraňte zástrčku. Zničte zámek dvířek spotřebiče a dětskou pojistku (je-li k dispozici). Tím zabráníte tomu, aby se děti při hře ve spotřebiči zavřely a dostaly se do ohrožení života. Váš nový spotřebič by na cestě k Vám chráněn obalem. Všechny použité materiály jsou ekologické a znovu recyklovatelné. Zlikvidujte prosím jednotlivé části ekologicky. Všechny umělohmotné díly spotřebiče jsou označeny mezinárodně stanovenými symboly (např. >PS< polystyren). To umožňuje při likvidaci spotřebiče jejich rozdělení podle čistých druhů plastových odpadů. Dbejte prosím bezpečnostních pokynů v kapitole Při dodávce. O aktuálních možnostech likvidace se prosím informujte u Vašeho odborného prodejce nebo na obecních úřadech nebo městské správě. Likvidace obalu Obalový materiál řádně zlikvidujte. Nedovolte dětem hrát si s obalovým materiálem. Hrozí nebezpečí udušení skládacím kartonem a fóliemi. Vlnitá lepenka je vyrobena převážně ze starého papíru. Formy z lehčené gumy jsou FCKW volně pěněné. Polyetylénové fólie (PE) jsou částečně vyrobeny z druhotných surovin. Dřevěné rámy (pokud jsou k dispozici) ze zbytkového dřeva jsou neupravené. Páskovací materiál (je-li k dispozici) je vyroben z polypropylénu (PP). Likvidace starých spotřebičů Dosloužilé spotřebiče okamžitě učiňte nepoužitelnými, tím se vyhnete pozdějším nehodám. Spotřebič dopravte k řádné likvidaci. 28

29 Varování Děti by se mohly ve spotřebiči zavřít (nebezpečí udušení) nebo se dostat do jiných nebezpečných situací. Proto: Vytáhněte síťovou zástrčku, odřízněte a odstraňte síťový kabel. Zámek dvířek zničte tak, aby se už dvířka nedala zavřít. Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/EG týkající se použitých elektrických a elektronických spotřebičů (waste electrical and electronic equipment WEEE). Tato směrnice upravuje zpětný odběr a recyklaci starých spotřebičů v rámci EU. cz Změny jsou vyhrazeny 29

30 Ostřikovací hlava plechů na pečení * Pomocí této ostřikovací hlavy můžete umýt velké plechy nebo mřížky o průměru větším než 30 cm (talíře pro labužníky, talíře na těstoviny, servírovací talíře). K tomuto účelu vyjměte horní koš a nasaďte ostřikovací hlavu tak, jak je vyobrazeno na obrázku. Aby ostřikovací proud mohl zasáhnout všechny části, uspořádejte plechy podle obrázku (max. 4 plechy na pečení a 2 mřížky). Myčku nádobí provozujte vždy s horním košem nebo ostřikovací hlavou plechů na pečení! * Není součástí výbavy, lze doobjednat jako zvláštní příslušenství 30

31 Záruka AQUA-STOP (odpadá u spotřebičů bez funkce Aqua-Stop) Navíc k nárokům na záruku vůči prodávajícímu vyplývajícím z kupní smlouvy a navíc k naší záruce na spotřebič poskytujeme náhradu za následujících podmínek: 1. Pokud dojde vlivem chyby našeho systému Aqua-Stop ke škodě způsobené vodou, tak uhradíme škody soukromým uživatelům. 2. Tato záruka platí po celou dobu životnosti spotřebiče. 3. Předpokladem nároku na záruku je odborné nainstalování a připojení spotřebiče se systémem Aqua-Stop podle našeho návodu. Toto zahrnuje také odborně namontované prodloužení systému Aqua-Stop (originální příslušenství). Naše záruka se nevztahuje na vadná přívodní potrubí nebo vadné armatury až po přípojku systému Aqua-Stop na vodovodním kohoutku. 4. Na spotřebiče se systémem Aqua-Stop není v zásadě nutné dohlížet během provozu, resp. je poté zajistit uzavřením vodovodního kohoutku. Pouze v případě delší nepřítomnosti ve Vašem bytě, např. při několikatýdenní dovolené, Vám doporučujeme uzavřít vodovodní kohoutek. 31

32 Obchodní značka BSH: INFORMAČNÍ LIST: BSH domácí spotřebiče, s. r. o. Značka Prodejní označení Třída energetické účinnosti (A... nízka spotřeba el. energie až G... vysoká spotřeba el. energie) SIEMENS SE 64N350EU Normalizovaný cyklus Eco 50 C Spotřeba energie 1) kwh 1,05 Třída účinnosti mytí (od A... vyšší do G... nižší) A Třída účinnosti sušení (od A... vyšší do G... nižší) A Počet sad nádobí 13 Spotřeba vody l 13 Doba trvání programu min. 140 Odhadovaná roční spotřeba kwh (220 normalizovaných cyklů) l Hlučnost 2) db (re 1 pw) 48 A ) Spotřeba energie v kwh na standardní zkušební cyklus (připojení na studenou vodu). Skutečná spotřeba energie závisí od způsobu použití spotřebiče. 2) Hlučnost podle Evropské normy EN Deklarovaná hodnota emise hluku tohoto spotřebiče je 48 db (A), což představuje váženou hladinu akustického výkonu Lwa vzhledem k referenčnímu akustickému výkonu 1pW. Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. Aktuální návod najdete na webových stránkách 32

33 Ujištění dovozce o vydání prohlášení o shodě Vážený zákazníku, dle 13, odst.5 zákona č.22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb a nařízení vlády č.168/1997 Sb., 169/1997 Sb. a 177/1997 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Prohlášení o hygienické nezávadnosti výrobků Všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. a přicházející do styku s potravinami splňují požadavky o hygienické nezávadnosti dle zákona č.258/2000 Sb., vyhlášky 38/2001 Sb. Toto prohlášení se vztahuje na všechny výrobky přicházející do styku s potravinami uvedené v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Záruční podmínky Na tento uvedený výrobek je poskytována záruční lhůta 24 měsíců (ode dne prodeje). Základním průkazem práv spotřebitele ve smyslu Občanského zákoníku je pořizovací doklad (paragon, faktura, leasingová smlouva ap.). Pokud byl při prodeji vydán záruční list, je tento součástí výrobku s výrobním číslem uvedeným na přední straně tohoto záručního listu. Zejména v případech delší než zákonné záruční lhůty je proto záruční list jediným průkazním dokladem práv uživatele pro uznání prodloužené záruky. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o pořízení (paragon, faktura, leasingová smlouva apod.) Pro případ prodloužené záruční lhůty z důvodu dříve provedených oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení pořizovacího dokladu nebo v případě prodloužené záruky i vyplněného záručního listu (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje a označení prodávajícího v souladu s 620 odst. 3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty, a to vadou materiálu nebo výrobní vadou. Takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný, než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady. Ze záručních oprav jsou vyloučeny zejména tyto případy: - výrobek byl instalován nebo používán v rozporu s návodem k obsluze, příp. s návodem na montáž - údaje na záručním listu nebo dokladu o zakoupení se liší od údajů na výrobním štítku spotřebiče - při chybějícím nebo poškozeném výrobním štítku spotřebiče - je-li výrobek používán k jinému než výrobcem stanovenému účelu - spotřebič je určen k používání v domácnosti. - záruka neplatí, je-li výrobek používán k profesionálním nebo komerčním účelům - mechanické poškození (závady vzniklé při přepravě) - poškození vzniklá nepozorností, živelnou pohromou nebo jinými vnějšími vlivy (např. vyšším napětím v elektrorozvodné síti, extrémně tvrdou vodou apod.) - neodborným zásahem, nepovolenými konstrukčními změnami nebo opravou provedenou neoprávněnou osobou - běžná údržba nebo čištění, instalace, programování, kontrola parametrů výrobku - opotřebení vniklé používáním spotřebiče

34 Rozšířená záruka nad rámec zákona U spotřebičů (pračky, myčky) sériově vybavených systémem Aqua-Stop (patent fy BSH) je výrobcem poskytnuta záruka na škody způsobené chybou tohoto systému. Na tyto škody poskytneme náhradu soukromému spotřebiteli a to po celou dobu životnosti spotřebiče. Upozornění pro prodejce Prodejce je povinen dát zákazníkovi platný prodejní doklad, kde bude uvedeno datum prodeje a označení spotřebiče a na požádání zákazníka je povinen vystavit správně a úplně vyplněný záruční list v den prodeje výrobku. Při případné předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol. Spotřebič není určený pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými a nebo mentálními schopnostmi, a nebo s nedostatkem zkušeností a vědomostí, pokud jim osoba zodpovědná za jejich bezpečnost neposkytne dohled a nebo je nepoučila o používání spotřebiče.

35 SEZNAM AUTORIZOVANÝCH SERVISŮ DOMÁCÍCH SPOTŘEBIČŮ BOSCH A SIEMENS Firemní servis + prodej náhradních dílů: BSH domácí spotřebiče, s.r.o., Pekařská 10b, Praha 5 telefon: fax: Firma Ulice Město telefon mail A PROFI SERVIS s.r.o. Pražská aprofiservis@seznam.cz Benátky nad Jizerou ALPHA Obchod@Atelier s.r.o. Purkyňova Lanškroun servis@alphaobchod.cz info@alphaobchod.cz B. I. SERVIS Horova Ústí n./labem stepankova@biservis.cz info@biservis.cz B. I. SERVIS Bergmannova info@klservis.eu Sokolov - Dolní Rychnov Bekl Bílkova pracky@ .cz Tábor BMK servis s.r.o. Chýnovská tabor@bmkservis.cz Tábor- Měšice Bosch servis centrum spol. s r.o. Nábřeží bosch@boschservis.cz Zlín Dana Bednaříková Charbulova petr.bednarik@seznam.cz Brno Elektoservis Komárek Dolní novosadská 78/ Olomouc servis@ekomarek.cz sklad@ekomarek.cz ELEKTRO Jankovský s.r.o. nám. Míru Blatná blatna@jankovsky.cz elektro@jankovsky.cz ELEKTRO TREFILÍK s.r.o. Malá strana trefilik@wo.cz Dubňany ELEKTROSERVIS KOLÁČEK s.r.o. Polní Česká Ves u Jeseníku elektro.kolacek@centrum.cz ELMOT v.o.s Blahoslavova 1a České Budějovice Faraheit servis s.r.o. Kaštanová Brno Irena Komárková ml. Slovanské údolí Plzeň elmotcb@seznam.cz faraheit.servis@seznam.cz servis-ap@volny.cz info@elso-servis.cz Jan Liška Žďárského Třebíč Jan Škaloud 17. listopadu jsk@jjbosch.cz Pardubice Karel Veselý Gagarinova elservisznprodejna@tiscali.cz Znojmo Lumír Majnuš Bílovecká mezerova@elektroservis-majnus.cz Opava hulvova@elektroservis-majnus.cz vana@elektroservis-majnus.cz Marek Pollet Vřesinská pollet@volny.cz Plzeň Martin Jansta Tovární janstovi@volny.cz Kolín Martin Linhart Letců linhartmartin@volny.cz Hradec Králové Martin Wlazlo MW Žerotínova 1155/ info@elektroopravna.cz Ostrava - Moravská Ostrava servis@elektroopravna.cz Petr KUČERA Topolová serviskucera@seznam.cz Most RADEK MENČÍK Proletářská elektroservis.mencik@seznam.cz Liberec Stanislav Novotný Hoblíkova sano@iol.cz Nový Jičín VIKI, spol. s r.o. Majakovského viki.servis@iol.cz Jihlava Wh-servis s.r.o. Žitavská wh-servis@volny.cz Liberec 11 Servis Černý s.r.o. Mírové náměstí servis.cerny@tiscali.cz Bourmov Caffe Idea - Blažek Cacovická 66a info@caffeidea.cz Brno S výhradou průběžných změn, aktuální seznam servisů najdete na webových stránkách

36
