1 Základní informace: Horní profil: 2, 3, 4 a 5-ti drážkový CLASSIC nebo DE LUX - viz typy profilů Materiál hliník - bílá nebo anodizovaná Spodní profil: Typy (se zátěžovou lištou) B - oválná potažený D - plochá hliníková lišta Materiál hliník Panely: látka nebo washi-papír (papír / fólie) látka nebo washi s dřevěnými lamelami 50 mm (basswood, lamino, premium) látka nebo washi s alulištou D 25 mm Typy horních profilů: Profil CLASSIC Pojezd Panelový nosič s pojezdy Horní profily: Panelový nosič se suchým zipem 2-drážkový profil 17 x 40 mm 3-drážkový profil 17 x 51 mm 4-drážkový profil 17 x 69 mm 5-drážkový profil 17 x 87 mm Profil DE LUX Panelový nosič Pojezd 2-drážkový profil 13 x 38 mm 3-drážkový profil 13 x 49 mm 4-drážkový profil 13 x 66 mm 5-drážkový profil 13 x 83 mm Panelový nosič se suchým zipem CZ / 5 2

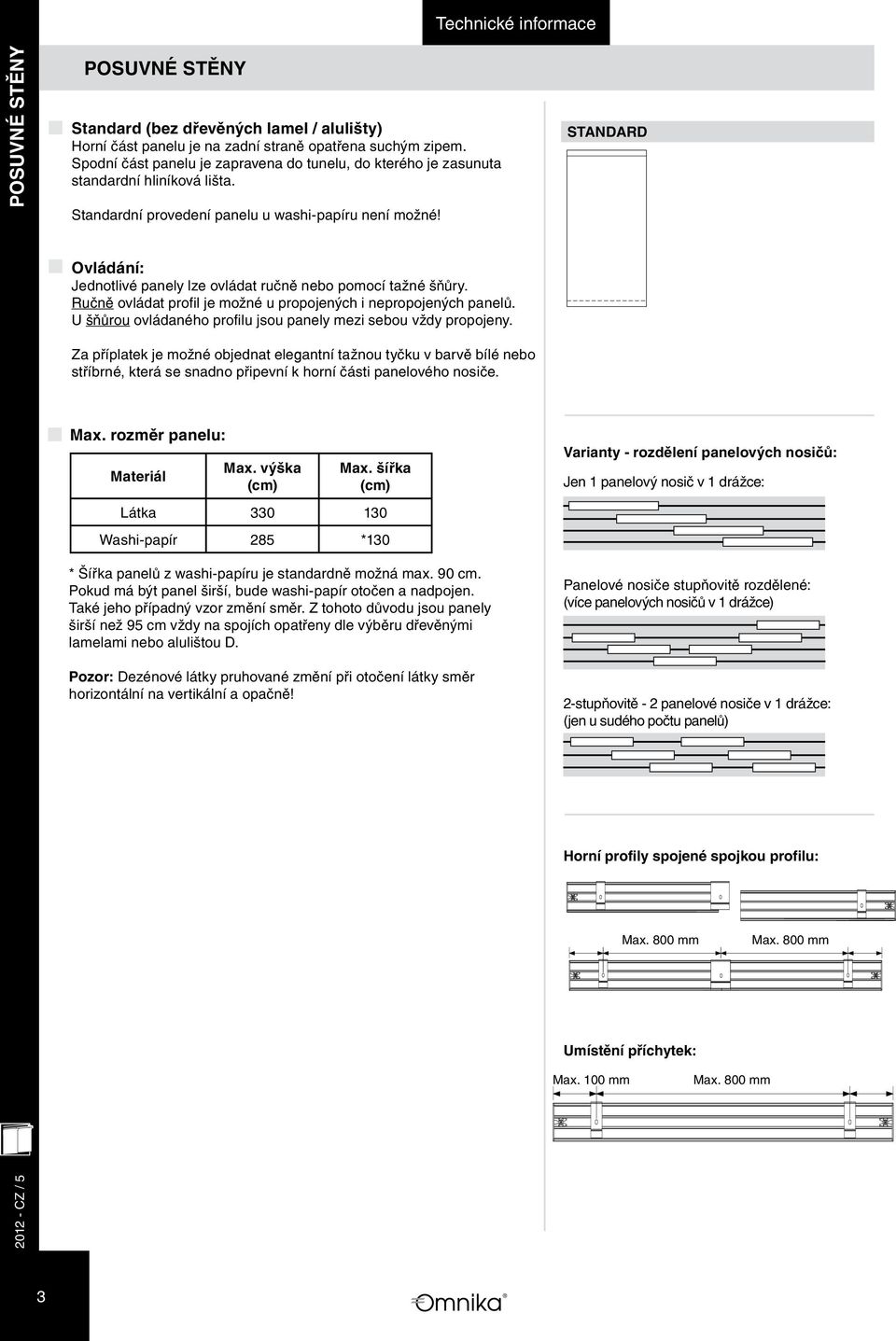

2 (bez dřevěných lamel / alulišty) Horní část panelu je na zadní straně opatřena suchým zipem. Spodní část panelu je zapravena do tunelu, do kterého je zasunuta standardní hliníková lišta. ní provedení panelu u washi-papíru není možné! STANDARD Ovládání: Jednotlivé panely lze ovládat ručně nebo pomocí tažné šňůry. Ručně ovládat profil je možné u propojených i nepropojených panelů. U šňůrou ovládaného profilu jsou panely mezi sebou vždy propojeny. Za příplatek je možné objednat elegantní tažnou tyčku v barvě bílé nebo stříbrné, která se snadno připevní k horní části panelového nosiče. Max. rozměr panelu: Materiál Max. výška (cm) Max. šířka (cm) Látka Washi-papír 285 *130 * Šířka panelů z washi-papíru je standardně možná max. 90 cm. Pokud má být panel širší, bude washi-papír otočen a nadpojen. Také jeho případný vzor změní směr. Z tohoto důvodu jsou panely širší než 95 cm vždy na spojích opatřeny dle výběru dřevěnými lamelami nebo alulištou D. Pozor: Dezénové látky pruhované změní při otočení látky směr horizontální na vertikální a opačně! Varianty - rozdělení panelových nosičů: Jen 1 panelový nosič v 1 drážce: Panelové nosiče stupňovitě rozdělené: (více panelových nosičů v 1 drážce) 2-stupňovitě - 2 panelové nosiče v 1 drážce: (jen u sudého počtu panelů) Horní profily spojené spojkou profilu: Max. 800 mm Max. 800 mm Umístění příchytek: Max. 100 mm Max. 800 mm CZ / 5 3

3 PROVEDENÍ S LAMELAMI Provedení s dřevěnými lamelami 50 mm / alulištou 25 mm: Max. počet všech lamel na 1 panelu je: dřevěné lamely 50 mm 7 ks alulišta 25 mm 6 ks Alulištu nelze v žádném případě použít na horní část panelu (přední a zadní strana) A - lamely jen dole, žádné další lamely U tohoto provedení je umístěný 1 pár lamel (přední a zadní strana) jen na spodní části panelu. B - lamely nahoře a dole, žádné další lamely U panelu v provedení s lamelami je standardně nahoře umístěna 1 dřevěná lamela (alulišta není možná) a 1 pár (přední a zadní strana) na spodní části panelu. Provedení B platí pro všechny další typy panelů s lamelami! C - extra lamely (max. výška segmentu 50 cm) Panel může být za příplatek opatřen také dalšími lamelami, které jsou k sobě slepeny horizontálně na obou stranách. Panel se spojovým švem nelze vyrobit v provedení s alulištou 25 mm! Tyto extra lamely mohou být po celé výšce panelu rozděleny symetricky (1) nebo asymetricky (2). U asymetrického provedení přiložce k objednávce jednoduchý nákres. D - dřevěné ovládací úchytky 20 cm Panel může být za příplatek vyroben s dřevěnými ovládacími úchytkami v délce 20 cm - 2 dřevěné lamely jsou k sobě slepeny vertikálně na obou stranách panelu. E - 1 panel = max. 2 různé látky Pro zdůraznění materiálového nebo barevného kontrastu látek je možné za příplatek použít na výrobu jednoho panelu max. dvě různé látky, které budou spojeny na spojovém švu dřevěnou lamelou. ně je nahoře umístěna 1 dřevěná lamela a 1 pár (přední a zadní strana) na spodní části panelu. Panel se spojovým švem nelze vyrobit v provedení s alulištou 25 mm! Dřevěné lamely mohou být po celé výšce panelu rozděleny symetricky (1) nebo asymetricky (2). U asymetrického provedení přiložce k objednávce jednoduchý nákres. Provedení s dřevěnými lamelami 50 mm / alulištou 25 mm: A B C1 D E1 C2 E CZ / 5 4

4 SPODNÍ PROFILY Pokud nebude v objednávce uvedeno jinak, bude spodní část panelu zapravena do tunelu, do kterého bude nasunuta hliníková zátěžová lišta. Typ:, B, D Panel je možné vyrobit se spodním profilem potaženým látkou. Některé látky se z důvodu vlastní tlouš ky materiálu pro toto provedení ale nehodí. B - oválný potažený Stylové provedení spodního profilu v matném hliníku. Výška tohoto plochého profilu-lišty je 25 mm a je pevně připevněn k panelu z obou stran. D - ALU plochý CZ / 5 5 6

5 IMPREGNACE LÁTEK Aktuálně nabízíme také možnost vyrobit posuvnou stěnu z vlastní látky moderního designu, provedení nebo také barvy. Zhotovením takového panelu dosáhnete dokonalého sladění celého interiéru. Nejprve je ale nutné tuto látku odpovídajícím způsobem připravit - zpevnit = impregnovat. Základní informace: Materiál: Nevhodné materiály: Impregnační doba: 100% bavlna, len syntetické látky, jacquard-látky, látky s výšivkami min. 24 hodin Testovací látka Výroba potřebuje na provedení testu impregnace vzorek látky o velikosti minimálně: 100 x 100 cm Požadované množství látky na panel Při objednávce panelů z impregnované látky je nutné počítat s dodáním většího množství látky: UNI látky Dessins látky asi o 15 cm navíc v šířce i výšce zde je požadovaná rezerva látky závislá od vzoru (vždy by měla být dodána látka s 1-2 vzory navíc) Vlastnosti látky po impregnaci Některé látky mohou impregnací získat jasnější barvy nebo také naopak lehce ztmavnout. Max. garantovaný rozměr: IMPREGNOVANÁ LÁTKA Šířka (mm) Výška (mm) Poznámky: V podstatě je možné použít impregnovanou látku pro každý typ panelu. Jelikož se u panelů jedná o volně visící pásy látky menších šířek, je nutné zohlednit technické možnosti pro jejich výrobu CZ / 5 7 6

6 NÁVOD NA ZAMĚŘENÍ Možnosti upevnění: A) do okenního výklenku A) B) na stěnu B) C) do stropu C) CZ / 5 7 8

7 Objednávkový formulář OBJEDNÁVKOVÝ FORMULÁŘ - Dodavatel: OMNIKA, spol. s r.o., Pánov 3925, Hodonín, Česká republika, Tel.: , Fax: , omnika@omnika.cz, Typ Profil Ovládání ruční Ovládání šňůrkou - propojené Celková šířka Strana paketu Tažná tyč Počet Strana paketu Strana ovládání Typ panelu Rozměr Počet panelů Látka Washi Dřevěná lamela 50 Alulišta 25 Spodní profil Šířka Výška Počet Montáž Pozice Počet drážek A-Classic B-De Lux [mm] A-propojený B-nepropojený jen u propojeného P - pravá L - levá A - stříbrná 114cm B - bílá 114cm C - bílá 125cm D - bílá 200cm [ks] P - pravá L - levá S - střed P - pravá L - levá A B C1, C2 D E1, E2 [mm] [mm] [ks] [č.] [č.] [ks] [ks] B D A-strop B-stěna Pruhy na látce: A - horizontálně / B - vertikálně A (bez lamel) (1 lamela) B C1 (extra lamely-symetricky) (2 lamely) C2 (extra lamely-asymetricky) D (dřevěné úchytky) E1 (1 panel=2 látky, s dřevěnými lamelami-symetricky) E2 (1 panel=2 látky, s dřevěnými lamelami-asymetricky) Typ panelu Pozor! Všechny rozměry jsou závazné. Odběratel: Číslo zakázky: Datum: Číslo objednávky: Podpis / Razítko: Způsob dopravy: Na prodej veškerých výrobků společnosti OMNIKA, spol. s r.o. IČ: , se sídlem v Hodoníně, Pánov 3925, PSČ 69501, se vztahují Všeobecné obchodní podmínky (dále jen VOP) společnosti OMNIKA, spol. s r.o., které jsou zobrazeny na webových stránkách a je tak umožněna jejich archivace a reprodukce Kupujícím; uvedené VOP se tak považují za nedílnou součást každé kupní smlouvy uzavřené mezi Prodávajícím a Kupujícím. VOP platí v tom rozsahu a znění, které je uvedeno na internetových stránkách v den odeslání objednávky. Odesláním objednávky stvrzuje Kupující Prodávajícímu, že se seznámil s těmito Všeobecnými obchodními podmínkami a že s nimi souhlasí. 8
