1 Horizontální žaluzie CZ

2 Obsah - Horizontální žaluzie Isotra System Hit II 3 Základní specifikace produktu 4 Objednávkový formulář 5 Montáž 6 Isotra System Hit 7 Základní specifikace produktu 8 Objednávkový formulář 9 Montáž 10 Isotra System Classic 11 Základní specifikace produktu 12 Objednávkový formulář 13 Montáž 14 Isotra Energy Základní specifikace produktu Objednávkový formulář 19 Montáž 20 Isolite 21 Základní specifikace produktu 22 Objednávkový formulář 23 Montáž 24 Isolite Plus 25 Základní specifikace produktu 26 Objednávkový formulář 27 Montáž 28 Neoisolite 29 Základní specifikace produktu 30 Objednávkový formulář 31 Montáž 32 System System 25 - šňůrka 35 Základní specifikace produktu 35 Objednávkový formulář 36 System 25 - řetízek 37 Základní specifikace produktu 37 Objednávkový formulář 38 System 25 - klika 39 Základní specifikace produktu 39 Objednávkový formulář 40 System 25 - motor 41 Základní specifikace produktu 41 Objednávkový formulář 42 Montáž - System Interiérová žaluzie 45 Základní specifikace produktu 46 Objednávkový formulář 47 Interiérová žaluzie s čelním vývodem 48 Základní specifikace produktu 48 Objednávkový formulář 49 Meziokenní žaluzie 50 Základní specifikace produktu 50 Objednávkový formulář Montáž - Interierová a meziokenní žaluzie 53 Návod na vyměření - Horizontální žaluzie Našim cílem je vložit Vám do rukou značkový, jasně identifikovatelný výrobek. Chceme se hlásit k odpovědnosti za kvalitu a vysokou technologickou úroveň našich produktů. 2

3 HORIZONTÁLNÍ ŽALUZIE Isotra System Hit II HORNÍ PROFIL DOLNÍ PROFIL Nadčasový design Minimální průnik světla mezi první lamelou a horním profilem Vyšší tuhost horního profilu Nízká ovládací síla Barevné provedení profilu dle vzorníku RAL nebo potažení renolitem 3

4 Isotra System Hit II Základní specifikace produktu * pásku Nýt žebříčku IL * * Drát * Brzda * Kolo Vrut A 55/ Řetízek Vrut Spojka řetízku Žebříček IL Silon XXXX-3 Ovládání Řetízek tenký řetízek ø 3,2 mm pro vytahování, spouštění a naklápění (barva sladěna s barvou profilu) Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Dolní profil Lamela Boční vedení Montáž Brzda provedení šíře (mm) tloušťka IS 08/2 27,5 x 43 x 0,4 Fe IS 16/1 19 x 8 x 0,4 Fe celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon ø 0,8 mm do okenního křídla na objednávku Barva RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá RAL 8003 zlatý dub Renolit 3069 borovice Renolit 1192 oregon Renolit 3152 douglasie Renolit 2178 zlatý dub Renolit 2097 mahagon Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. Renolit 3214 Soft cherry Renolit 3042 Sorento balsamico Renolit 3211 Irský dub Renolit 3043 Cherry amareto Renolit 2179 Ořech dle aktuálního vzorníku silon čirá Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha Atypická provedení nevyrábíme ,5 m 2 4

5 HORIZONTÁLNÍ ŽALUZIE Isotra System Hit II Objednávkový formulář 5

6 Isotra System (HIT II, HIT, Classic) Návod na montáž ø 3,2 mm (plast) ø 3 mm (dřevo)

7 HORIZONTÁLNÍ ŽALUZIE Isotra System Hit HORNÍ PROFIL Optimální poměr kvalita / cena Nízká ovládací síla Barevné provedení profilu dle vzorníku RAL DOLNÍ PROFIL 7

8 Isotra System Hit Základní specifikace produktu A 55/6 var.: IS 103 A 55/7 A 55/8 SR 117 SR 116 IL 122 IS 08/1 IS 120 IS 100/3 var.: IS 100/2 SR 15 A 27/1 IS 100/1 var.: IS 100/4 IS 24 var.: IS 24/1 IS 26 A 54 IS 22 A 35 IL 121 IS 28 IS 24 IS 27 var.: IS 27/1 IS 18/1 IL 124 IS 29 IS 16/1 IL XXXX-D Ovládání Řetízek tenký řetízek ø 3,2 mm pro vytahování, spouštění a naklápění (barva sladěna s barvou profilu) Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Dolní profil Lamela Boční vedení Montáž Brzda provedení šíře (mm) tloušťka IS 08/1 25 x 45 x 0,4 Fe IS 16/1 19 x 8 x 0,4 Fe celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon ø 0,8 mm do okenního křídla na objednávku Barva RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá RAL 8003 zlatý dub Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá RAL 8003 zlatý dub dle aktuálního vzorníku silon čirá Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha Atypická provedení nevyrábíme ,5 m 2 8

9 HORIZONTÁLNÍ ŽALUZIE Isotra System Hit Objednávkový formulář 9

10 Isotra System (HIT II, HIT, Classic) Návod na montáž

11 HORIZONTÁLNÍ ŽALUZIE Isotra energy HORNÍ PROFIL Žaluzie využívající k pohonu sluneční energii Nulová spotřeba elektrické energie Montáž bez stavebních úprav Plně automatizované bezdrátové ovládání Barevné provedení profilu dle vzorníku RAL DOLNÍ PROFIL 11

12 Žaluzie isotra energy funguje na principu přeměny slunečního záření na elektrickou energii, na principu fotovoltaického jevu SOLÁRNÍ ČLÁNEK (umístěný na zadní straně horního profilu žaluzie) je využit pro získávání elektrické energie. Solární článek dobíjí akumulátor, který slouží k napájení elektropohonu žaluzie i při malé intenzitě osvětlení. Žaluzii lze tedy naklápět, vytahovat, spouštět v podmínkách nižší intenzity světla a v zimních měsících. Existuje také varianta okamžitého dobití akumulátoru pomocí síťového adaptéru. DÁLKOVÝ OVLADAČ BEZDRÁTOVÉ TLAČÍTKO BEZDRÁTOVÝ VENKOVNÍ SLUNEČNÍ REGULÁTOR 12

13 HORIZONTÁLNÍ ŽALUZIE Isotra energy Základní specifikace produktu Kotouček enkodéru s červíkem baterie IL Lože tex.pásku IL Držák Rolka tex.pásku IL Spojka Drát Podložka energy Vrut A 55/ A 55/ A 55/ Nýt žebříčku IL Žebříček Ovládání Dálkový ovladač Bezdrátové tlačítko Venkovní solární regulátor Zátka tex.pásku IL Silon ovládání manuální tlačítky na dálkovém ovladači ovládání automatické nastavením automatických režimů na dálkovém ovladači ovládání manuální pro naklápění, spouštění a vytažení žaluzie nastavení koncových poloh žaluzie ovládání v kombinaci s dálkovým ovládačem XXXX-2 Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Dolní profil Lamela Boční vedení Montáž provedení šíře (mm) tloušťka IS x 48 x 1,2 Al IS x 8 x 0,9 Al celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon Ø 0,8 mm do okenního křídla Barva RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá Plastové komponenty v barvě profilu. Žebříček, šňùrky barevně sladěny s barvou lamely dle aktuálního vzorníku silon - čirá Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. možná plocha ,5 m 2 Atypická provedení nevyrábíme. 13

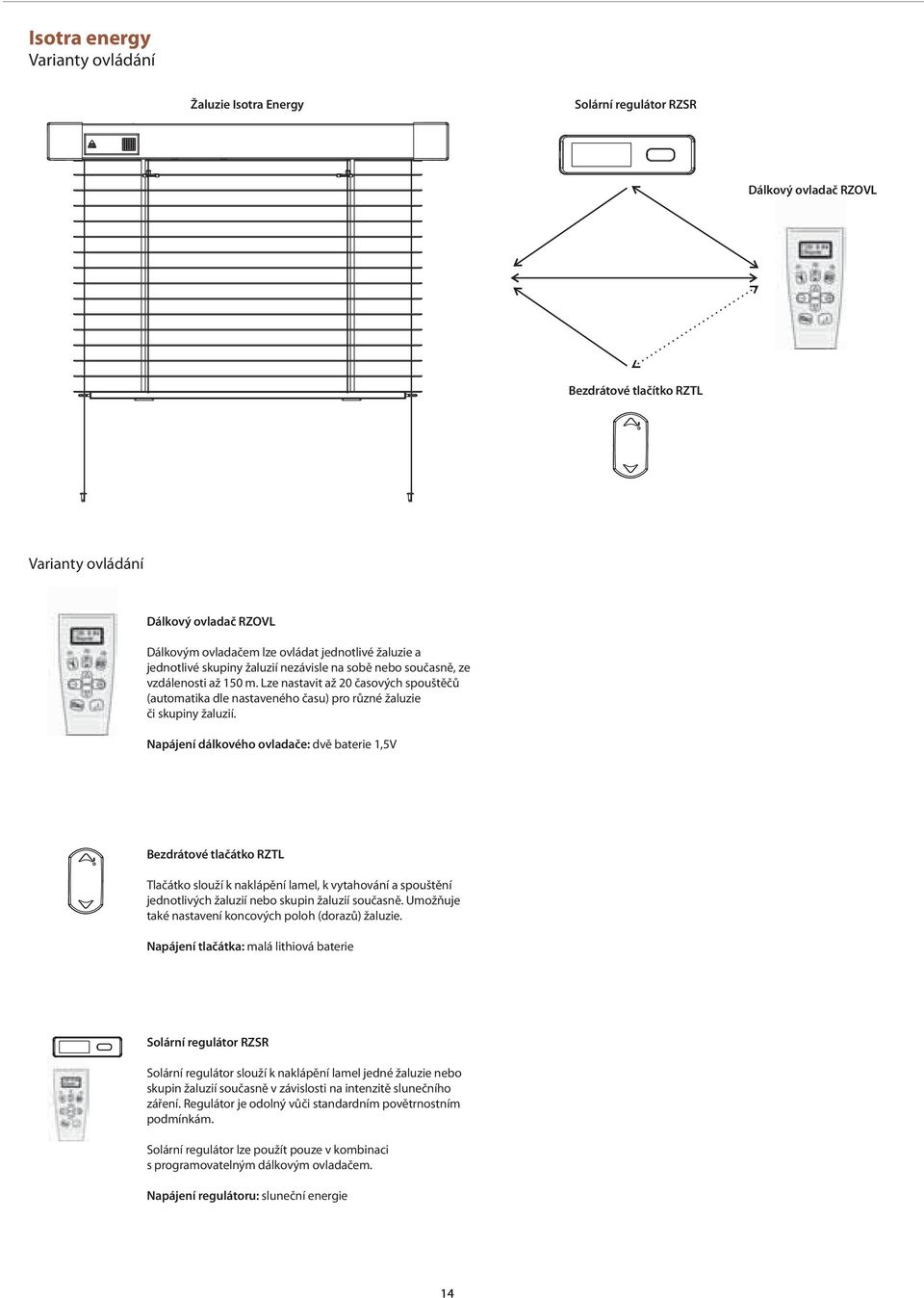

14 Isotra energy Varianty ovládání Žaluzie Isotra Energy Solární regulátor RZSR Dálkový ovladač RZOVL Bezdrátové tlačítko RZTL Varianty ovládání Dálkový ovladač RZOVL Dálkovým ovladačem lze ovládat jednotlivé žaluzie a jednotlivé skupiny žaluzií nezávisle na sobě nebo současně, ze vzdálenosti až 150 m. Lze nastavit až 20 časových spouštěčů (automatika dle nastaveného času) pro různé žaluzie či skupiny žaluzií. Napájení dálkového ovladače: dvě baterie 1,5V Bezdrátové tlačátko RZTL Tlačátko slouží k naklápění lamel, k vytahování a spouštění jednotlivých žaluzií nebo skupin žaluzií současně. Umožňuje také nastavení koncových poloh (dorazů) žaluzie. Napájení tlačátka: malá lithiová baterie Solární regulátor RZSR Solární regulátor slouží k naklápění lamel jedné žaluzie nebo skupin žaluzií současně v závislosti na intenzitě slunečního záření. Regulátor je odolný vůči standardním povětrnostním podmínkám. Solární regulátor lze použít pouze v kombinaci s programovatelným dálkovým ovladačem. Napájení regulátoru: sluneční energie 14

15 HORIZONTÁLNÍ ŽALUZIE Isotra Energy Objednávkový formulář 15

16 Isotra energy Návod na montáž

17 HORIZONTÁLNÍ ŽALUZIE Isotra System Classic HORNÍ PROFIL Profily z extrudovaného hliníku Atypické provedení pro šikmá a lomená okna Barevné provedení profilu dle vzorníku RAL DOLNÍ PROFIL 17

18 Isotra System Classic Základní specifikace produktu Podložka IS Kryt levý 45 IS Kryt levý 90 IS 04/ Deska levá IS * Profil horní Páska (lamela) Drát 3HR Lože IS Držák * lože Rolka textilního pásku 3HR IL Kolo IS Kolo IS Spojka IS Kryt pravý 45 IS Kryt pravý 90 IS 03/ Deska pravá IS Konzola plastová A 55/ A 55/ A 55/ Nýt žebříčku IL Textilní pásek Silon Vrut Vrut Víko IS Brzda IS Spojka řetízku IS Žebříček Řetízek Kolík napínací IS * Profil dolní Zátka textilního pásku IL * Kryt dolní lišty Vymezovač řetízku IS XXXX-F Ovládání Řetízek hrubý řetízek ø 4,5 mm pro vytahování, spouštění a naklápění (barva sladěna s barvou profilu) tenký řetízek ø 3,2 mm pro vytahování, spouštění a naklápění (barva sladěna s barvou profilu) Elektromotor vypínač pro vytahování, spouštění a naklápění (barva bílá) dálkový ovladač pro vytahování, spouštěnía naklápění (barva bílá, stříbrná, černá, modro bílá) Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Dolní profil Lamela Boční vedení Montáž Brzda provedení šíře (mm) tloušťka IS x 48 x 1,2 Al IS x 8 x 0,9 Al celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon ø 0,8 mm do okenního křídla na objednávku Barva Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá dle aktuálního vzorníku silon čirá Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha Atypická provedení vyrábíme. 300 (řetízek) ,5 m (motor) ,5 m 2 18

19 HORIZONTÁLNÍ ŽALUZIE Isotra System Classic Objednávkový formulář 19

20 Isotra System Návod na montáž

21 HORIZONTÁLNÍ ŽALUZIE Isolite HORNÍ PROFIL DOLNÍ PROFIL Profily z extrudovaného hliníku Atypické provedení pro šikmá a lomená okna Barevné provedení profilu dle vzorníku RAL nebo potažení renolitem Možnost elektrického ovládání Planetová převodovka pro snazší ovládání nadrozměrných žaluzií 21

22 Isolite Základní specifikace produktu Podložka IL IL Rolka IL Lože IL Podložka středová IL Kryt planetovky IL IL Kryt Motor IL IL IL Spojka IL Kryt IL Nýt žebříčku IL Vrut Podložka IL Kolo IL Kryt Kryt IL Žebříček IL Řetízek Spojka řetízku Vypínač Kryt Zátka textilního pásku IL Silon XXXX-D Ovládání Řetízek hrubý řetízek ø 4,5 mm pro vytahování, spouštění a naklápění (barva sladěna s barvou profilu) tenký řetízek ø 3,2 mm pro vytahování, spouštění a naklápění (barva sladěna s barvou profilu) Elektromotor vypínač pro vytahování, spouštění a naklápění (barva bílá) dálkový ovladač pro vytahování, spouštění a naklápění (barva bílá, stříbrná, černá, modro bílá) Specifikace Obchodní název Rozměr (mm) Materiál IL x 47 x 0,9 Al Horní profil Dolní profil Lamela Boční vedení Montáž Brzda provedení šíře (mm) tloušťka IL x 48 x 0,9 Al IS x 8 x 0,9 Al celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon ø 0,8 mm do okenního křídla na objednávku Barva RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá Renolit 3069 borovice Renolit 1192 oregon Renolit 3152 douglasie Renolit 2178 zlatý dub Renolit 2097 mahagon Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. Renolit 3214 Soft cherry Renolit 3042 Sorento balsamico Renolit 3211 Irský dub Renolit 3043 Cherry amareto Renolit 2179 Ořech dle aktuálního vzorníku silon čirá Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha Atypická provedení vyrábíme. 300 (řetízek) ,5 m (motor) ,5 m 2 22

23 HORIZONTÁLNÍ ŽALUZIE Isolite Objednávkový formulář 23

24 Isolite Návod na montáž

25 HORIZONTÁLNÍ ŽALUZIE Isolite Plus HORNÍ PROFIL DOLNÍ PROFIL Elegantní design Profily z extrudovaného hliníku Barevné provedení profilu dle vzorníku RAL nebo potažení renolitem Možnost elektrického ovládání Planetová převodovka pro snazší ovládání nadrozměrných žaluzií 25

26 Isolite Plus Základní specifikace produktu IL IL IL IL IL Rolka tex.pásku IL Lože tex.pásku IL Motor Podložka středová IL Zámek excentrický IL Kroužek kovový s červíkem IL IL IL IL 103/1 IL 104/ Spojka planetového převodu IL IL IL Nýt žebříčku IL Vrut IL A 55/ A 55/ A 55/ Žebříček Řetízek IL IL Spojka řetízku Kolo IL Vypínač Kryt IL Silon XXXX-C Ovládání Řetízek tenký řetízek ø 3,2 mm pro vytahování, spouštění a naklápění (barva sladěna s barvou profilu) Elektromotor vypínač pro vytahování, spouštění a naklápění (barva bílá) dálkový ovladač pro vytahování, spouštění a naklápění (barva bílá, stříbrná, černá, modro bílá) Specifikace Obchodní název Rozměr (mm) Materiál IL x 47 x 0,9 Al Horní profil Dolní profil Lamela Boční vedení Montáž Brzda provedení šíře (mm) tloušťka IL x 49 x 0,9 Al IS x 8 x 0,9 Al celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon ø 0,8 mm do okenního křídla na objednávku Barva RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá Renolit 3069 borovice Renolit 1192 oregon Renolit 3152 douglasie Renolit 2178 zlatý dub Renolit 2097 mahagon Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. Renolit 3214 Soft cherry Renolit 3042 Sorento balsamico Renolit 3211 Irský dub Renolit 3043 Cherry amareto Renolit 2179 Ořech dle aktuálního vzorníku silon čirá Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha Atypická provedení nevyrábíme. 300 (řetízek) ,5 m (motor) ,5 m 2 26

27 HORIZONTÁLNÍ ŽALUZIE Isolite Plus Objednávkový formulář 27

28 Isolite Plus Návod na montáž

29 HORIZONTÁLNÍ ŽALUZIE Neoisolite HORNÍ PROFIL Montáž pomocí rohových úchytů Možnost odklopení žaluzie za účelem pohodlného umytí okna Profily z extrudovaného hliníku DOLNÍ PROFIL Barevné provedení profilu dle vzorníku RAL nebo potažení renolitem 29

30 Neoisolite Základní specifikace produktu IL IL IL IL Nýt žebříčku IL Váleček plastový A s červíkem IL IL IL IL IL Pružina Drát Zámek excentrický IL IL IL IL IL 401/ Vrut IL Žebříček IL 401/ Spojka řetízku Vrut A 55/ A 55/ A 55/ Silon Řetízek IL IL XXXX-2 Ovládání Řetízek tenký řetízek ø 3,2 mm pro vytahování, spouštění a naklápění (barva sladěna s barvou profilu) Elektromotor vypínač pro vytahování, spouštění a naklápění (barva bílá) dálkový ovladač pro vytahování, spouštění a naklápění (barva bílá, stříbrná, černá, modro bílá) Specifikace Obchodní název Rozměr (mm) Materiál IL x 47 x 0,9 Al Horní profil Dolní profil Lamela Boční vedení Montáž Brzda provedení šíře (mm) tloušťka IL x 49 x 0,9 Al IS x 8 x 0,9 Al celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon ø 0,8 mm do okenního křídla ne Barva RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá Renolit 3069 borovice Renolit 1192 oregon Renolit 3152 douglasie Renolit 2178 zlatý dub Renolit 2097 mahagon Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. Renolit 3214 Soft cherry Renolit 3042 Sorento balsamico Renolit 3211 Irský dub Renolit 3043 Cherry amareto Renolit 2179 Ořech dle aktuálního vzorníku silon čirá Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha Atypická provedení nevyrábíme. 300 (řetízek) ,5 m (motor) ,5 m 2 30

31 HORIZONTÁLNÍ ŽALUZIE Neoisolite Objednávkový formulář 31

32 Neoisolite Návod na montáž

33 HORIZONTÁLNÍ ŽALUZIE System 25 HORNÍ PROFIL Provedení s krycím a bez krycího horního profilu Variabilní systém ovládání šňůrka, řetízek, klika, motor Barevné provedení profilu dle vzorníku RAL nebo potažení renolitem DOLNÍ PROFIL 33

34 System 25 ovládání klika bez krycího profilu řetízek s krycím profilem šnůrka, táhlo s krycím profilem 34

35 HORIZONTÁLNÍ ŽALUZIE System 25 šňůrka Základní specifikace produktu levý IL Lože šňůrka Rolka šňůrka Podložka Ježek Drát Vrut Držák Nýt žebříčku IL A 55/ A 55/ A 55/ A 70/ Táhlo Brzda pravý IL Žebříček Šňůrka Vrut Hruška A Kolečko A Liš A Ovládání Manuální šňůrka pro vytahování a spouštění (barva sladěna s barvou lamely), šestihranné táhlo pro naklápění lamel (barva čirá) šty Silon šty XXXX-C Montáž do okenního otvoru (strop) pro provedení bez krycího profilu před okenní otvor (stěna; strop) pro provedení bez krycího profilu do okenního křídla pro provedení s krycím profilem Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Dolní profil Krycí profil (varianta) SR 08/1 25 x 24 x 0,4 Fe SR 16/1 25 x 10 x 0,4 Fe IL x 49 x 0,9 Al Lamela Boční vedení Brzda provedení šíře (mm) tloušťka celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon ø 1,2 mm ocelové lanko ø 0,9 mm standartně Barva RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá RAL 8003 zlatý dub RAL 9005 černá RAL 3002 červ. RAL 5003 modrá RAL 6019 zelená RAL 9001krém. bílá / RAL 7038 achátově šedá RAL 1018 zinkově žlutá RAL4001 červená lila Lakování RAL 5024, RAL5014, RAL6034, RAL1019, RAL 6005, RAL8019, RAL 7015, RAL1012, RAL 3012,RAL8025, RAL 5015, RAL1035 RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá Renolit 3069 borovice Renolit1192 oregon Renolit 3152 douglasie Renolit 2178 zlatý dub Rendit 2097 mahagon dle aktuálního vzorníku silon čirá ocelové lanko šedá Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha Atypická provedení nevyrábíme ,5 m 2 35

36 System 25 šňůrka Objednávkový formulář 36

37 HORIZONTÁLNÍ ŽALUZIE System 25 řetízek Základní specifikace produktu Šroub svěrkový hladký A 70/ Podložka Držák Vrut Ježek Nýt žebříčku IL Kroužek kovový Drát Segerka IL Žebříček IL A 55/ A 55/ A 55/ Řetízek Silon Vrut Spojka řetízku Zátka IL A Vrut Ovládání Manuální řetízek ø 3,2 mm pro vytahování, spouštění a naklápění (barva sladěna s barvou profilu) A 70/ XXXX-D Montáž do okenního otvoru (strop) pro provedení bez krycího profilu před okenní otvor (stěna; strop) pro provedení bez krycího profilu do okenního křídla pro provedení s krycím profilem Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Dolní profil Krycí profil (varianta) SR 08/1 25 x 24 x 0,4 Fe SR 16/1 25 x 10 x 0,4 Fe IL x 49 x 0,9 Al Lamela Boční vedení Brzda provedení šíře (mm) tloušťka celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon ø 1,2 mm ocelové lanko ø 0,9 mm na objednávku Barva RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá RAL 8003 zlatý dub RAL 9005 černá RAL 3002 červ. RAL 5003 modrá RAL 6019 zelená RAL 9001krém. bílá RAL 7038 achátově šedá RAL 1018 zinkově žlutá RAL4001 červená lila Lakování RAL 5024, RAL5014, RAL6034, RAL1019, RAL 6005, RAL8019, RAL 7015, RAL1012, RAL 3012,RAL8025, RAL 5015, RAL1035 RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá Renolit 3069 borovice Renolit1192 oregon Renolit 3152 douglasie Renolit 2178 zlatý dub Rendit 2097 mahagon dle aktuálního vzorníku silon čirá ocelové lanko šedá Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha Atypická provedení nevyrábíme ,5 m 2 37

38 System 25 řetízek Objednávkový formulář 38

39 HORIZONTÁLNÍ ŽALUZIE System 25 klika Základní specifikace produktu IL IL Nýt žebříčku IL s červíkem IL Podložka Vrut Drát IL Držák Ježek Držák převodovky hladký A 70/ A 55/ A 55/ A 55/ IL Žebříček Silon Vrut IL Ovládání Klika pro vytahování, spouštění a naklápění (barva bílá, šedá) Šroub svěrkový A 70/ Vrut A XXXX-D Montáž do okenního otvoru (strop) pro provedení bez krycího profilu před okenní otvor (stěna; strop) pro provedení bez krycího profilu do okenního křídla pro provedení s krycím profilem Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Dolní profil Krycí profil (varianta) SR 08/1 25 x 24 x 0,4 Fe SR 16/1 25 x 10 x 0,4 Fe IL x 49 x 0,9 Al Lamela Boční vedení Brzda provedení šíře (mm) tloušťka celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon ø 1,2 mm ocelové lanko ø 0,9 mm ne Barva RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá RAL 8003 zlatý dub RAL 9005 černá RAL 3002 červ. RAL 5003 modrá RAL 6019 zelená RAL 9001krém. bílá RAL 7038 achátově šedá RAL 1018 zinkově žlutá RAL4001 červená lila Lakování RAL 5024, RAL5014, RAL6034, RAL1019, RAL 6005, RAL8019, RAL 7015, RAL1012, RAL 3012,RAL8025, RAL 5015, RAL1035 RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá Renolit 3069 borovice Renolit1192 oregon Renolit 3152 douglasie Renolit 2178 zlatý dub Rendit 2097 mahagon dle aktuálního vzorníku silon čirá ocelové lanko šedá Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha Atypická provedení nevyrábíme ,5 m 2 39

40 System 25 klika Objednávkový formulář 40

41 HORIZONTÁLNÍ ŽALUZIE System 25 motor základní specifikace produkt levý IL Konzola lamely A A 55/ A 55/ Podložka Vrut Nýt žebříčku IL Motor Ježek Věšák Kroužek kovový s červíkem IL Rolka textilního IL Lože textilního pásku IL A 70/ Profil krycí Profil horní Silon pravý IL Žebříček Kryt Profil dolní Zátka textilního pásku IL Vypínač XXXX-D Ovládání Elektromotor vypínač pro vytahování, spouštění a naklápění (barva bílá) dálkový ovladač pro vytahování, spouštění a naklápění (barva bílá, stříbrná, černá, modro bílá) Montáž do okenního otvoru (strop) pro provedení bez krycího profilu před okenní otvor (stěna; strop) pro provedení bez krycího profilu do okenního křídla pro provedení s krycím profilem Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Dolní profil Krycí profil (varianta) SR 08/1 25 x 24 x 0,4 Fe SR 16/1 25 x 10 x 0,4 Fe IL x 49 x 0,9 Al Lamela Boční vedení Brzda provedení šíře (mm) tloušťka celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon ø 1,2 mm ocelové lanko ø 0,9 mm ne Barva RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá RAL 8003 zlatý dub RAL 9005 černá RAL 3002 červ. RAL 5003 modrá RAL 6019 zelená RAL 9001krém. bílá RAL 7038 achátově šedá RAL 1018 zinkově žlutá RAL4001 červená lila Lakování RAL 5024, RAL5014, RAL6034, RAL1019, RAL 6005, RAL8019, RAL 7015, RAL1012, RAL 3012,RAL8025, RAL 5015, RAL1035 RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá Renolit 3069 borovice Renolit1192 oregon Renolit 3152 douglasie Renolit 2178 zlatý dub Rendit 2097 mahagon dle aktuálního vzorníku silon čirá ocelové lanko šedá Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha Atypická provedení nevyrábíme ,5 m 2 41

42 System 25 motor Objednávkový formulář 42

43 HORIZONTÁLNÍ ŽALUZIE System 25 s krycím profilem Návod na montáž ø 3,2 mm (plast) ø 3 mm (dřevo) 43

44 System 25 bez krycího profilu Návod na montáž

45 HORIZONTÁLNÍ ŽALUZIE Interiérová žaluzie HORNÍ PROFIL Možnost meziokenního provedení Variabilní systém ovládání šňůrka a táhlo, táhlo, knoflík Atypické provedení pro šikmá, lomená a oblouková okna DOLNÍ PROFIL Barevné provedení profilu dle vzorníku RAL 45

46 Interiérová žaluzie Základní specifikace produktu Věš žiska A 04; A 04/4; A 04/5 Drát Ložisko Brzda Mů žiska ční A A 55/ A 55/ A 16/ Táhlo Silon Žebříček A Hruška A A Šňůrka šty Liš Š ěrkový A 70/ A ční Š ěrkový A 70/ XXXX-D Ovládání Manuální šňůrka pro vytahování a spouštění (barva sladěna s barvou lamely), šestihranné táhlo pro naklápění lamel (barva čirá) Specifikace Obchodní název Rozměr (mm) Materiál Barva Provedení LUX Provedení klasické Lamela Boční vedení Montáž Brzda Horní profil Dolní profil Horní profil Dolní profil provedení šíře (mm) tloušťka A 17/1 IS 16/1 A 17 A 18 celostínící 25 0,21 / 0,18 silon ø 0,8 mm standardně 27 x 19 x 0,4 19 x 8 x 0,4 25 x 19 x 0,4 24 x 5 x 0,4 standardní 25 0,21 / 0,18 ocelové lanko Fe Fe Fe Fe standardní 16 0,21 ø 0,9 mm RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8003 zlatý dub RAL 8004 kaštan RAL 8014 hnědá RAL 3002 červ. RAL 5003 modrá RAL 6019 zelená Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá dle aktuálního vzorníku silon čirá ocelové lanko šedá do okenního otvoru (strop) před okenní otvor (stěna; strop) na okenní křídlo / do okenního křídla Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha Atypická provedení vyrábíme ,5 m 2 46

47 HORIZONTÁLNÍ ŽALUZIE Interiérová žaluzie Objednávkový formulář 47

48 Interiérová žaluzie s čelním vývodem Základní specifikace produktu Drát Ložisko Mů žiska A 04; A 04/4; A 04/5 žiska Brzda A 16/ Hř A A A 55/ A 55/ Žebříček Táhlo A A Hruška A Silon šty A Šňůrka Š A ěrkový A 70/ ční A 70/ č XXXX-D Ovládání Manuální šňůrka pro vytahování a spouštění (barva sladěna s barvou lamely), kovové táhlo pro naklápění lamel (barva sladěna s barvou profilu) Specifikace Obchodní název Rozměr (mm) Materiál Provedení LUX Lamela Boční vedení Montáž Brzda Horní profil Dolní profil provedení šíře (mm) tloušťka A 17/1 IS 16/1 celostínící 25 0,21 / 0,18 silon ø 0,8 mm do okenního otvoru (strop) standardně 27 x 19 x 0,4 19 x 8 x 0,4 standardní 25 0,21 / 0,18 ocelové lanko před okenní otvor (stěna; strop) na okenní křídlo / do okenního Fe Fe standardní 16 0,21 ø 0,9 mm křídla Barva RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8003 zlatý dub Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. RAL 8004 kaštan RAL 8014 hnědá RAL 3002 červ. RAL 5003 modrá RAL 6019 zelená dle aktuálního vzorníku silon čirá ocelové lanko šedá Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha Atypická provedení vyrábíme ,5 m 2 48

49 HORIZONTÁLNÍ ŽALUZIE Interiérová žaluzie s čelním vývodem Objednávkový formulář 49

50 Meziokenní žaluzie Základní specifikace produktu A01/3,A04/1,A67/1 A20 A27/1 A17/1 A16 A20 A01,A04,A07, A75, A67/1 A27/1 A35 A17 A16/5 A79 IS 19 A70/1 A55/6 var. A55/7 var. A55/8 A35 A26 A16/6 A16/2 A16/3 A06 A06/1 A28 A08 A12 A26 A16/1 A06/1 A06 A28 A08 A67,A46,A47 A67,A46,A47 A54 A12 IS18/1 A70 A70/1 A14 A70 A70/1 Varianta otočný knoflík A54 A34 A19 IS16/1 A70/2 A77/1 A18 A19 A34 A70/2 A77 Ovládání Manuální šňůrka pro vytahování a spouštění (barva sladěna s barvou lamely), kovové táhlo pro naklápění lamel (barva sladěna s barvou profilu) otočný knoflík pro naklápění lamel (barva čirá) XXXX XXXX XXXX-D Specifikace Obchodní název Rozměr (mm) Materiál Barva Provedení LUX Provedení klasické Lamela Boční vedení Montáž Brzda Horní profil Dolní profil Horní profil Dolní profil provedení šíře (mm) tloušťka A 17/1 IS 16/1 A 17 A 18 celostínící 25 0,21 / 0,18 silon ø 0,8 mm ne 27 x 19 x 0,4 19 x 8 x 0,4 25 x 19 x 0,4 24 x 5 x 0,4 standardní 25 0,21 / 0,18 ocelové lanko Fe Fe Fe Fe standardní 16 0,21 ø 0,9 mm RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8003 zlatý dub RAL 8004 kaštan RAL 8014 hnědá RAL 3002 červ. RAL 5003 modrá RAL 6019 zelená Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. RAL 9010 bílá RAL 1015 slonová kost RAL 1002 pinie RAL 9006 stříbrná RAL 8004 kaštan RAL 8014 hnědá dle aktuálního vzorníku silon čirá ocelové lanko šedá do okenního otvoru (strop) před okenní otvor (stěna; strop) na okenní křídlo / do okenního křídla Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha Atypická provedení vyrábíme ,5 m 2 50

51 HORIZONTÁLNÍ ŽALUZIE Meziokenní žaluzie Objednávkový formulář 51

52 Meziokenní žaluzie Objednávkový formulář 52

53 HORIZONTÁLNÍ ŽALUZIE Montáž - Interierová a meziokenní žaluzie A 62 A 30, A30/1, A 30/2, A 30/3 53
