1 VERZE 1 MODULINO UŽIVATELSKÝ MANUÁL BOWA S.R.O.

2 OBSAH 1 Základní informace Základní informace o zařízení Obsah Balení Typ pokladní pásky Technické parametry Konstrukce zařízení Panel operátora/klávesnice Zapnutí a vypnutí tiskárny Vysunutí papíru Tiskový mechanizmus Výměna papíru Konektory Komunikační rozhraní Napájení/Baterie Výměna baterie Nabíjení zařízení Modulino Uživatelský manuál v2

3 1 ZÁKLADNÍ INFORMACE 1.1 Základní informace o zařízení Informace uvedené v této uživatelské příručce se týkají všech modelů MP Modulino. 1.2 Obsah Balení Balení obsahuje: Zařízení MP Modulino Nabíjecí a komunikační kabel CD Uživatelská příručka 1.3 Typ pokladní pásky Používejte pouze originální termopapír. Použití nesprávného papíru může způsobit poškození tiskového mechanizmu a výrazně snížit kvalitu tisku. 2 TECHNICKÉ PARAMETRY Výdrž základní baterie vytisknutých řádků bez připojení externího napájecího zdroje Výdrž velké baterie vytisknutých řádků bez připojení externího napájecího zdroje Příkon napájecího zdroje 5V / 2.3A Rozsah provozních teplot 5-40 C Nosič elektronického žurnálu Flash paměť microsd / microsdhc Operátorský displej 5.0 ' HD IPS LCD 1280*720 Zákaznický displej Operační systém Android 5.1 Komunikační rozhraní grafický displej, 21 znaků/řádků USB, Bluetooth, WiFi, 3G 2 Modulino Uživatelský manuál v2

4 3 KONSTRUKCE ZAŘÍZENÍ 3.1 Panel operátora/klávesnice BATT - Svítí během nabíjení baterie. - Zhasne, když je baterie plně nabitá. - Bliká při signalizování chybového stavu nabíječky (nepřítomná, chybí nebo přehřátá baterie, přehřátá nabíječka). ERROR - Bliká, když na papírové roli již není žádný papír, nebo když je otevřený vrchní kryt tiskárny. - Svítí při vážné poruše tiskové hlavy (přehřátí, poškození tiskové hlavy). MODE - Svítí při zapnutí zařízení, a když je zařízení v režimu šetření energie (displeje a podsvícení jsou tehdy vypnuty). - Bliká po stisknutí a podržení klávesy On/Off až když se neozve dlouhé pípnutí a zařízení se nevypne (klávesu je třeba držet cca 2-3 sekundy, aby se zařízení vyplo). POWER - Svítí po připojení USB adaptéru, po připojení k PC se rozsvítí pouze v případě, že je nastavený režim USB na komunikaci a nabíjení. 3.2 Zapnutí a vypnutí tiskárny Pro zapnutí tiskárny stiskněte klávesu FEED. Pro zapnutí smartphone stiskněte hardwarové tlačítko pomocí tenkého předmětu (a). Tento způsob zapínání se využívá pouze v případě prvního zapnutí smartphone a v případě, že se smartphone z nějakého důvodu vypne (např. jeho baterie byla úplně vybitá). Po dobu běžného užívání se smartphone zapíná dvojklikem na obrazovku (b). a. b. 3 Modulino Uživatelský manuál v2

5 Tiskárnu je možné v případě potřeby zapnout i vypnout po odpojení smartphone pomocí tlačítka vpravo. Pro zapnutí tiskárny stiskněte klávesu. Při vypínání tiskárny tu stejnou klávesu podržte 2 3 sekundy. Při vypínání zařízení bliká LED indikátor MODE. Tiskárnu je možné vypnout pomocí aplikace Modulino Manager, kliknutím na první ikonu. Pokud chcete odpojit smartphone od těla zařízení, zatlačte jazýček na spodní straně jeho krytu a vysuňte ho ve směru modré šipky. 4 Modulino Uživatelský manuál v2

6 3.3 Vysunutí papíru Pro vysunutí papíru stiskněte tlačítko FEED. Papír se vysouvá, pokud je tlačítko zmáčknuté. 3.4 Tiskový mechanizmus Termální tisková hlava Bodů/řádek 384 Rozlišení 203 DPI Šířka tisku 48 mm Šířka papíru 57 ± 1 mm Návin papíru 45 mm 3.5 Výměna papíru Odklopte vrchní kryt zatažením jazýčku směrem nahoru. Vložte papír tak, jak je naznačené na obrázku. 5 Modulino Uživatelský manuál v2

7 Konec papíru potáhněte směrem ven tak, jak je naznačené na obrázku. Zavřete vrchní kryt. 3.6 Konektory Tiskárna obsahuje dva microusb konektory, skrz které se uskutečňuje nabíjení a přenos dat. 3.7 Komunikační rozhraní Zařízení může obsahovat jeden nebo dva komunikační moduly. K dispozici jsou komunikační moduly WiFi a Bluetooth, přičemž zařízení může obsahovat jeden z nich nebo oba dva současně. Na každém dodávaném zařízení je dostupná komunikace skrz USB. USB Je standardním komunikačním rozhraním, obsahuje ho zařízení v jakékoliv konstrukční variantě. Skrz USB se realizuje přenos dat nebo přenos dat a nabíjení, když byla tato možnost zvolená. Bluetooth Každé vyrobené zařízení obsahuje Bluetooth modul. WiFi WiFi rozhraní je možné na žádost zákazníka nainstalovat do zařízení. 6 Modulino Uživatelský manuál v2

8 3.8 Napájení/Baterie V zařízení se nacházejí dvě baterie typu Li-ion. Než začnete zařízení používat, pročtěte si následující informace. Během používání dodržujte pokyny výrobce. Typ článku Li-ion Napětí 7,4 V Kapacita 920 mah Kapacita (Wh) 6,8 Wh Zařízení se nabíjí buď ze sítě pomocí adaptéru, nebo je možné baterii nabít samostatně použitím externí nabíječky. Po dobu připojení na nabíjecí adaptér je zařízení schopné normálně pracovat. Pozn.: Zařízení Modulino je možné nabít pouze v případě, že je Modulino zvoleno jako podporované zařízení v aplikaci LDM. 1A Konektor slouží na nabíjení zařízení. Zařízení s připojeným smartphone se nabíjí 6 hodin. Pokud chcete nabíjení urychlit, odpojte smartphone od těla tiskárny, zapojte kabel do konektoru s označením 1A na nabíječce a druhý konec kabelu do smartphone. Tělo tiskárny nabíjejte stejným způsobem, zapojením do konektoru nabíječky s označením 2.4A. V tomto případě se tělo tiskárny nabije za 2 hodiny a smartphone za 3 hodiny, takže celkový čas souběžného nabíjení je 3 hodiny. Externí nabíječka na baterii. Nabíječka 2.4A - do konektoru s označením 2.4A připojte napájecí kabel. Druhý konec kabelu zapojte do nabíjecího konektoru na zařízení. Na nabíjení zařízení používejte pouze nabíječku, kterou jste obdrželi v balení spolu se zařízením! 7 Modulino Uživatelský manuál v2

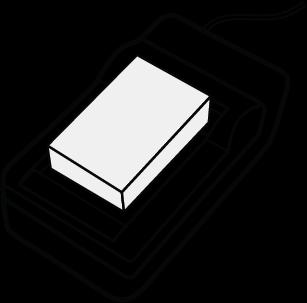

9 Vložení baterie. 3.9 Výměna baterie V případě, že je kryt uchycený šroubem, uvolněte ji šroubovákem. Odklopte kryt. 8 Modulino Uživatelský manuál v2

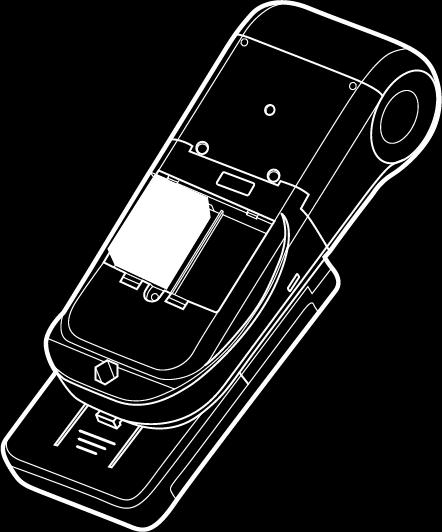

10 Vložte baterii tak, aby se její kontakty přitlačili na kontakty trčící ze stěny zařízení. Je možné vložit náhradní baterii na místo vedle aktivní baterie. V případě potřeby ji vložte na místo aktivní baterie Nabíjení zařízení Zařízení je vybavené interní nabíjecí baterií, která umožňuje tisk nejméně řádků na jedno úplné nabití. Baterie je nabíjená externím zdrojem. Úplné nabití baterie je signalizované zhasnutím LED diody BATT. Společnost BOWA nezodpovídá za poškození tiskárny způsobené použitím nesprávného napájecího zdroje. Nezodpovídá taktéž za poškození zařízení jeho vystavením silnému elektrostatickému nebo magnetickému pólu, nebo radioaktivním látkám. Výrobce nezodpovídá za poškození způsobené nesprávným používáním zařízení v rozporu s uživatelskou příručkou. 1. Zapojte nabíječku do konektoru vyznačeného na obrázku. 9 Modulino Uživatelský manuál v2

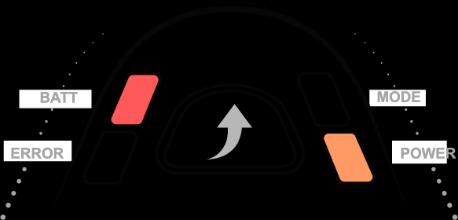

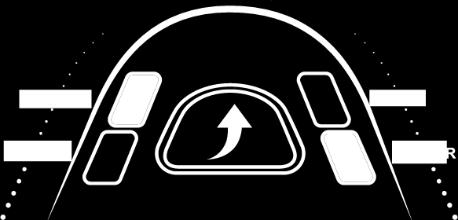

11 2. Rozsvítí se indikátory BATT a POWER. Pokud je tiskárna zapnutá, svítí i indikátor MODE. Když dojde k vypnutí tiskárny, indikátor MODE zhasne. Tiskárna je zapnutá. Tiskárna je vypnutá. Pokud bylo zařízení v momentě připojení na nabíječku zapnuté, po 15 sekundách od poslední činnosti zákaznického displeje se automaticky vypne. Tiskárna se automaticky vypne po uplynutí 1 minuty od poslední činnosti. Po určitém čase nečinnosti přechází i smartphone do režimu nabíjení. V momentě přechodu do režimu nabíjení se smartphone na 5 sekund rozsvítí - toto je signál, že přechod do režimu nabíjení proběhl správně. Pokud si přejete na zařízení pracovat, je potřebné ho vzbudit z režimu spánku. 1. Tiskárna je vypnutá. Tiskárna je zapnutá. Stiskněte tlačítko FEED. Rozsvítí se indikátor MODE, který naznačuje, že je tiskárna zapnutá. 2. Pokud je zařízení připojené na nabíječku, smartphone se rozsvítí automaticky po probuzení tiskárny. Pokud se nerozsvítí, probudíte ho dvojklikem na jeho obrazovku. 10 Modulino Uživatelský manuál v2

12 Když začne být zařízení činné, přestane se nabíjet a indikátor BATT zhasne. Po definovaném čase nečinnosti se zařízení opět začne automaticky nabíjet. Pokud byl smartphone probuzený dříve, než byla zapnutá tiskárna, při pokusu o tisk účtenky se zobrazí hlášení Není možné se připojit na tiskárnu!. V tomto případě zapněte tiskárnu stisknutím tlačítka FEED. Aplikace se automaticky přepne do úvodní obrazovky. Klikněte na play. Položky zůstali navolené, zopakujte pokus o tisk účtenky. Tiskárna je vypnutá. Tiskárna je zapnutá. Klikněte na Potvrď. Zařízení je činné. Stiskněte tlačítko FEED. Klikněte na play. Na nabíjení zařízení používejte pouze nabíječku, kterou jste obdrželi v balení spolu se zařízením! Do nabíjecího konektoru nepřipojujte žádné jiné zařízení, pouze nabíječku, která je dodávaná spolu se zařízením Modulino! Připojení čehokoliv jiného do tohoto konektoru může mít za následek zničení zařízení Modulino! Zopakujte pokus o tisk účtenky. 11 Modulino Uživatelský manuál v2
