1 GL100 Uživatelský návod GL100P rev

2 Popření odpovědnosti: Firma neodpovídá za jakékoliv škody, finanční ztráty či právní spory týkající se majetku či osob, vzniklé v souvislosti se správným či nesprávným použitím produktu. I přes veškerou snahu a péči při zpracování tohoto návodu firma nepřebírá zodpovědnost za možné chyby a omyly a následky z nich plynoucí. Vyhrazeno právo změny bez předchozího upozornění. Stav k

I přes veškerou snahu a péči při zpracování tohoto návodu firma nepřebírá zodpovědnost za možné

3 Úvod: GL100 je výkoné lokalizační GPS zařízení určené pro osoby, vozidla a domácí zvířata. Umožňuje komunikovat po GSM síti v pásmech 850/900/1800/1900MHz. Lokalizace je možná v reálném čase nebo podle časovače. GL100 může po GPRS/GSM síti zasílat mimořádné události Geofencingu a stav zařízení. Popis zařízení: Tlačítka /Mini USB rozhraní Popis Tlačítko power Zapnutí GL100 Vypnutí GL100 (Jestli-že je power tlačítko zapnuto). Funkční tlačítko GeoFence mód (výchozí) Stiskem tlačítka dvakrát v době dvou sekund povolíme nebo zakážeme geofence SOS mód Stiskem tlačítka po dobu tří sekund vstoupíme do SOS GL100P rev

Popis zařízení: Tlačítka /Mini USB rozhraní Popis Tlačítko power Zapnutí GL100 Vypnutí GL100 (Jestli-že je power tlačítko zapnuto).

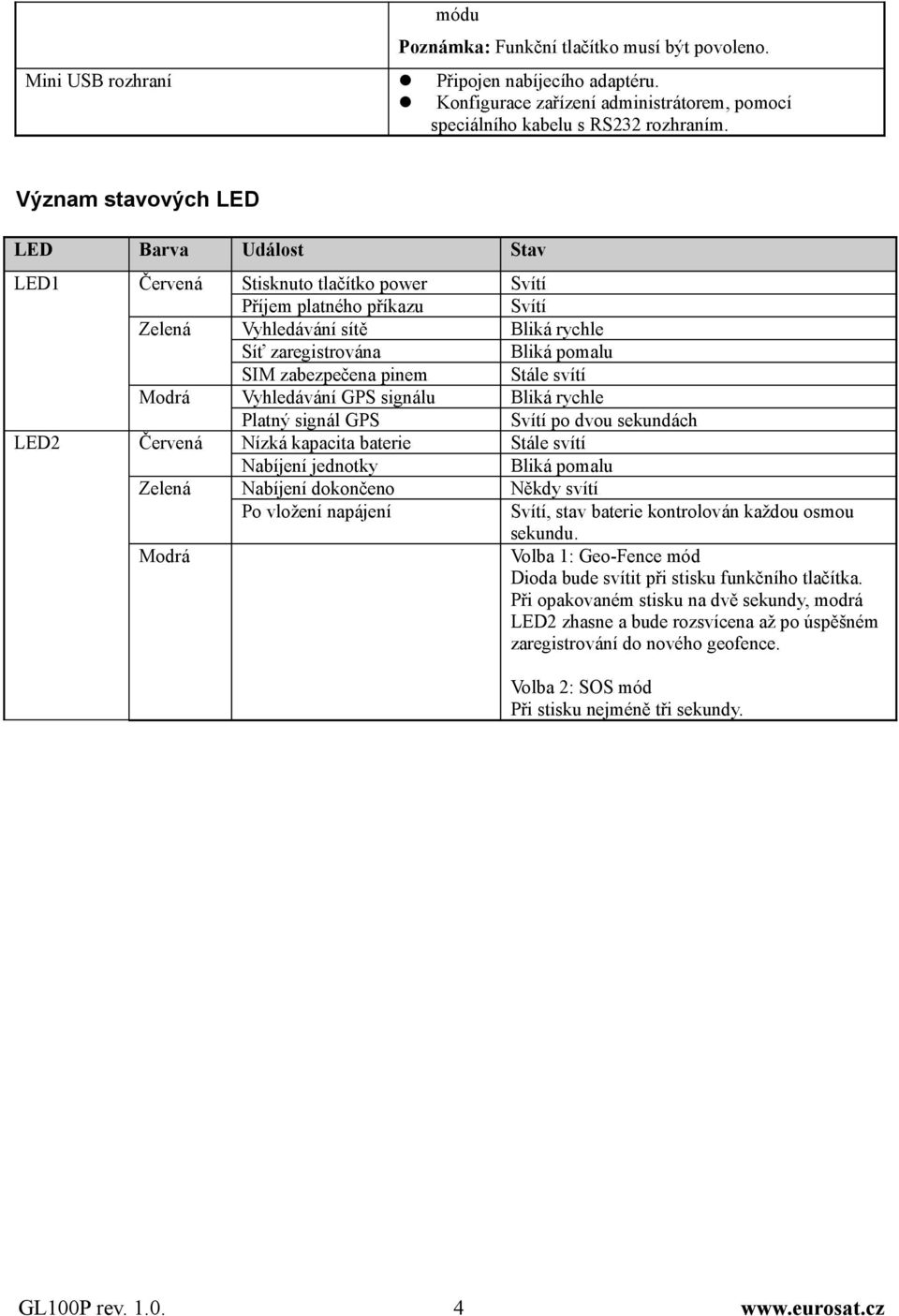

4 módu Poznámka: Funkční tlačítko musí být povoleno. Mini USB rozhraní Připojen nabíjecího adaptéru. Konfigurace zařízení administrátorem, pomocí speciálního kabelu s RS232 rozhraním. Význam stavových LED LED Barva Událost Stav LED1 Červená Stisknuto tlačítko power Svítí Příjem platného příkazu Svítí Zelená Vyhledávání sítě Bliká rychle Síť zaregistrována Bliká pomalu SIM zabezpečena pinem Stále svítí Modrá Vyhledávání GPS signálu Bliká rychle Platný signál GPS Svítí po dvou sekundách LED2 Červená Nízká kapacita baterie Stále svítí Nabíjení jednotky Bliká pomalu Zelená Nabíjení dokončeno Někdy svítí Po vložení napájení Svítí, stav baterie kontrolován každou osmou sekundu. Modrá Volba 1: Geo-Fence mód Dioda bude svítit při stisku funkčního tlačítka. Při opakovaném stisku na dvě sekundy, modrá LED2 zhasne a bude rozsvícena až po úspěšném zaregistrování do nového geofence. Volba 2: SOS mód Při stisku nejméně tři sekundy. GL100P rev

zabezpečena pinem Stále svítí Modrá Vyhledávání GPS signálu Bliká rychle Platný signál GPS Svítí po dvou sekundách LED2 Červená Nízká kapacita baterie Stále svítí Nabíjení jednotky Bliká pomalu

5 Příprava na spuštění: Seznam částí GL100 tracker AC/DC napájecí adaptér Šroubovák Mini-USB datový kabel (Není dodáván společně s GL100. Kabel slouží jen pro administrátorské nastavení). Nabíjení baterie Připojte AC//DC napájecí adaptér k GL100 Připojte AC/DC adaptér k napájecí síti Během nabíjení bliká červená LED2 pomalu. Po plném nabití svítí zelená LED2. Můžete nabíjet baterii také mini-usb kabelem připojeným k PC. Doba nabíjení je kolem 5ti hodin. Před prvním použití GL100, proveďte prosím plné dobití baterie. GL100P rev

Nabíjení baterie Připojte AC//DC napájecí adaptér k GL100 Připojte AC/DC adaptér k napájecí síti Během nabíjení bliká červená LED2 pomalu.

6 Instalace SIM karty Použijte přiložený šroubovák pro vyjmutí šroubů držících zásobník SIM. Vyjměte zásobník SIM karty. Vložte SIM kartu správným směrem podle obrázku. Na závěr zasuňte zásobník spolu se SIM a utáhněte šrouby. Spuštění a vypnutí jednotky zapnutí: Stiskněte tlačítko power na více jak tři sekundy. V tomto čase se rozsvítí červená LED1. Zelená LED1 začne blikat rychle, to značí vyhledávání GSM sítě. Po vyhledání a zaregistrování do GSM sítě, bliká zelená LED1 pomalu. vypnutí: Stiskněte tlačítko power na více jak tři sekundy. V tomto čase se rozsvítí červená LED1, poté začne blikat ještě 2 až 3 sekundy a GL100 se vypne. Upozornění: koncový uživatel nemůže GL100 vypnout je-li tlačítko power deaktivováno. GL100P rev

Zelená LED1 začne blikat rychle, to značí vyhledávání GSM sítě. Po vyhledání a zaregistrování do GSM sítě, bliká zelená LED1 pomalu.

7 Řešení problémů a bezpečnostní informace: Problém Možná závada Oprava Po zapnutí GL100 bliká SIM karta není vložena. Vložte SIM kartu do GL100. zelená LED1 rychle a stále. Příliš slabý signál, není zaregistrována síť Přesuňte GL100 do lokality s dobrým GSM pokrytím. Data se neukládají na SIM karta nepodporuje GPRS Aktivujte GPRS na SIM kartě. server pomocí GPRS sítě. přenosy. Špatné APN. Zjistěte jaké je APN, od provozovatele sítě. Není nastavena IP adresa a port serveru. Zajistěte správné nastavení IP adresy a portu. Nelze vypnout GL100. Tato funkce je zakázána. Odblokovat tlačítko power. GL100 se po připojení napájecího kabelu automaticky zapne. Neplatné informace o poloze. Tato funkce je aktivována. Nedostatečný signál GPS. Deaktivováním této funkce. Přesuňte GL100 pod otevřenou oblohu. Lepší GPS signál je, když je strana s indikačními LED směrem k otevřené obloze. GL100 zastaví příjem GPS signálu při jeho nedostatku do dvou minut od spuštění. Zajistěte aby při spuštění byla jednotka na dostatečném příjmu GPS signálu. Prosím, nerozebírejte jednotku. Zabraňte přehřátí jednotky, vystavování přímému slunečnímu světlu a vlhkému prostředí. Příliš vysoké teploty poškozují jednotku a mohou způsobit i explozi baterie. Nepoužívejte GL100 v letadle nebo v blízkosti lékařských přístrojů. GL100P rev

přenosy. Špatné APN. Zjistěte jaké je APN, od provozovatele sítě. Není nastavena IP adresa a port serveru. Zajistěte správné nastavení IP adresy a portu. Nelze vypnout GL100. Tato funkce je zakázána.
