1 PECE- KOTLE- VLOŢKY na PELETKY Technická podpora č. 1 Prevadzková funkčnosť a technologické vybavenie - Teplovzdušných výrobkov, a ďalšie dôleţité informácie. TEPLOVZDUŠNÉ INTERIEROVÉ PECE A KRBOVÉ VLOŢKY NA PELETKY- EXTRAFLAME Výrobky Extraflame, majú uţ dnes parametre, ktoré aj po 10 rokoch budú veľmi dobré, a predbehli iné konkurečné výrobky, uţ o niekoľko rokov. Neustály vývoj a inovácia výrobkov, Vám garantuje, ţe výroboky, dosahuje tú najvyţšiu kvalitu. Nezabudnite, ţe teplo nie je zadarmo a zakúpenie lacnejšieho výrobku, s menšou účinnosťou spaľovania, nie je na úsporu, ale Vám za dobu prevádzky, celý výrobok patrične predraţí. Ţivotnosť výrobku je stavaná na cca: 20 aţ 40 rokov. Z uvedebého dôvodu, pri Vašom výbere, výrobcu a dodavatela vykurovacieho telesa na peletky, Vám doporučujeme hlavne porovnať: - technologické vybavenie - technické parameter - kompletnosť výrobku, servis,

2 Teplovzdušné pece a krbové vloţky na peletky Váţený zákaznik Vykurovanie teplovzdušnými interierovými pecami na peletky, alebo krbovými vloţkami na peletky, je veľmi vhodný do rodinných domov - na Slovensku, hlavne do novostavieb, ktoré majú átriový charakter- Velká spoločenská miestnosť- obyvačka, ktorá je väčšinou spojená s kuchyňou, alebo aj so schodiskom. V praxi sa teplovzdušné výrobky na peletky pouţívajú: Ako hlavný zdroj vykurovania - napríklad na chatách a chalupách, ale aj na vykurovanie kaviarní, pohostinstiev, reštaurácii, výrobných prevádzok, Ale hlavne, ako doplnkový zdroj kurenia - v rodinných domoch, v medziobdobí, a to hlavne na jar a na jeseň, ked nie je nutné ešte kúriť celý objekt. Najviac sú dopytované teplovzdušné pece a krbové vloţky s označením PLUS, ako napríklad: EMMA PLUS - teplovzdušná pec, COMFORT PLUS - teplovzdušná krbová vloţka, Tieto teplovzdušné výrobky - Extraflame, z konštrukčného hladiska sú riešené tak, ţe majú zabudovaný kanalizačný rozvod - Dva/tri- kráť výstup teplého vzduchu, a to: - Jeden kráť z prednéj strany výrobku a Jeden/dva kráť, zo zadnéj strany výrobku. Teplý vzduch, ktorý vystupuje zo zadnéj strany výrobku, je moţné rozviesť teplovzdušným rozvodom, do ďalších dvoch - prípadne aţ štyroch miestností. Napríklad: Teplovzdušná pec - EMMA PLUS - dizajn v keramike, veľmi vhodne zapadne do Vášho interieru, a vykuri m3, obytného priestoru- uvedené platí pri Z= 35 W/m3. GRAZIOSA LUX- Plus EMMA/TOSCA Plus-3x vývod vzduchu TEODORA-liatinová pec COMFORT PLUS Váţený zákazník, Technická podpora č.4, je viac zameraná na - Vodne pece a kotle, na peletky, ale pri popise, jednotlivých funkcií - dochádza k ich prelínaniu, a tieto sú zhodné aj pre - Teplovzdušné výrobky - doporučujeme Vám, si ju celú prečítať. Viac informácií a podrobný popis - Teplovzdušných výrobkov, viď: TECHNICKÁ PODPORA č.1 - Teplovudušné výrobky Extraflame- Základné informácie. TECHNICKÁ PODPORA č.2 - Cenová ponuka na konkrétny výrobok+ technické údaje. MANUÁL - PRÍRUČKA PRE UŢÍVATELA - Teplovzdušné pece a krbové vloţky. Všetký teplovzdušné výrobky Extraflame - Teplovzdušné pece a krbové vloţky, sú vybavené zhodnou automatikou, ako vodné pece a kotle na peletky Extraflame. Rozdiel je len v tom, ţe nemajú vodný výmenník + príslušenstvo, ale sú vybavené teplovzdušným výmenníkom + ventilator + celoliatinova spalovacia komora + liatinový horák+ priestorovy termostat+ Ventilátor spalín- Elektr. regulácia otáčok Teplovzdušná pec na peletky - Extraflame: Štýlový nábytok do Vášho interieru + príjemný pocit tepla, pri pohlade na horiaci oheň

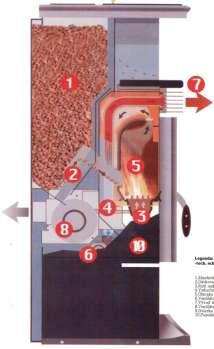

3 Teplovzdušné- pece a vloţky na peletky- Extraflame v základnéj zostave - sú vybavené: -Ventilátorom spalín s Elektronickou reguláciou otáčok, na prietok vzduchu horákom + senzorom na meranie prietoku vzduchu v peci /podtlaku a diagnostika stavu komína -Ventilátorom na prietok vzduchu teplovzdušným výmenníkom s automatickou reguláciou otáčok, ktorý zabezpečuje výstup teplého vzduch z prednéj strany pece. -Ochranným chladiacim reţimom, ktorý pri vypnutí zabezpečí aby sa pec postupne schladzovala, aby nedošlo k pnutiu materiálu. -Chromotermostatom- časovačom, ktorý umoţňuje 4x zapálenie a 4x zhasnutie za deň, a to v nadstavení na 7dní v týţdni. -Čistenie horáku vzduchom a manuálne- teplovzduš. výmenníka. -Dialkovým ovládačom a predprípravou na pripojenie bytového termostatu ktorý podľa teploty v izbe, vypína alebo štartuje pec. -Doplnkovým ventilátorom- výrobky označené PLUS, ktorý zabezpečuje výstup teplého vzduch zo zadnej strany pece aţ do vzdialenosti 6 m- systém Canalizzáto. Ventilátor je moţné pripojiť na doplnkový priestorový termostat v izbe. -Reguláciou dávkovania peletiek, a reguláciou otáčok ventilátora na teplý vzduch -Bezpečnostné a havarijné temostaty, -snímanie hladiny peletiek v zásobníku, a iné. -Podrobný popis výrobku najdete v: Manual pre uţívatela - v slovenskom jazyku. Všetky teplovzdušné pece a vloţky na peletky- Extraflame majú: Vnútornú spaľovaciu komoru z liatiny. Tepelný výmenník je zo špeciálnej kotlovéj ocele. Horák je celoliatinový, alebo celonerezový. Doporučuje sa aspoň jedenkrát za týţdeň povysávať popol zo spaľovacej komory pomocou vysávača a vysypať popolník. Tepelný výmenník- po vykurovacej sezóne je potrebné čistiť komoru tepelného výmenníka, nakoľko sadze usadené na zadnej liatinovej stene ohniska upchávajú pravidelný prechod dymov. Liatinový horák

4 VÝKONOVÉ STUPNE a Kontrola priebehu horenia: Všetký výrobky Extraflame, majú 5 základných- volitelných, výkonových stupňov, a to v rozsahu: 1- minimálny výkon, 5- maximálny výkon. Kaţdý základný výkonový stupeň, má ešte tri podvýkony+ nulový výkon. Celkový rozsah regulácie výkonu, všetkých výrobkov, je potom 16 výkonových stupňov. Uvedený rozsah výkonu, umoţňuje veľmi- presnú reguláciu procesu horenia, a to v závislosti od teploty spalín, a to tak, aby účinnosť spalovania bola čo najvyššia. Pri kaţdéj zmene podvýkonového stupňa, sa mení nie len dávkovanie peletiek, ale aj mnoţstvo a prietok vzduchu horákom, potrebný na dokonalé spalovanie. Na základe toho, potom je účinnosť spaľovania, aţ 96,4%. Uţívatel- v závislosti od vonkajšej teploty, si sám môţe predvoliť maximálny výkonový stupeň, napr. č. 3., a potom vykurovacie teleso pracuje len v rozsahu výkonu 1. aţ 3. Dávkovanie peletiek- regulácia +-50%, umoţňuje korigovať výkon a spotrebu peletiek. Uvedená voliteľná regulácia výkonu, v kombinácii s chromotermostatom, je veľmi vhodná, šetrí náklady na palivo, udrţiava primeranú teplotu v dome, a najviac sa vyuţíva v praxi. Kontrola priebehu horenia: Všetky výrobky Extraflame, vodné aj teplovzdušné sú vybavené programom- STATO/ Priebeh horenia, Program umoţňuje: Počas prevádzky skontrolovať -otáčky ventilátora spalín, -teplotu spalín, -dávkovanie peletiek, -teplotu v zásobníku peletiek, -Flusso/prietok vzduchu horákom, -reálny výkon, -tlak vody v hydraolike, a ďalšie..., viď Manuál pre uţívatela. Riadenie výkonu pece - automatický kontinuálny priebeh výkonu, na základe prednastavenej pracovnej teploty v preistore- v izbe. Všetký teplovzdušné výrobky, sú vybavené tepelným čidlom, ktoré je na peci, a pri vloţke, sa vyvedie mimo krbu. Na peci, sa nadstaví poţadovaná teplota v miestnosti Toto čidlo, sníma poţadovanú prednadstavenú teplotu v priestore. Po dosiahnutí predvolenéj teploty, pec/vloţka, automaticky prepne výkon na minimum, a prebieha modulácia zníţenia výkonu, ale pec sa nevypne, a v nulovom výkone pec, krbová vloţka, zotrváva, pokial predvolená teplota v miestnosti, nepoklesne o -0,5C. Po poklesu teploty v miestnosti o -0,5C, pec/krbová vloţka automaticky zvýši výkon na hodnotu, aky výkon bol predvolený - modulácia zvýšenia výkonu. BYTOVÝ TERMOSTAT- pripojenie svorka STBY Všetky výrobky Extraflame, je moţné pripojiť na interierový- bytový termostat, ktorý podľa teploty v izbe, vypína alebo štartuje pec

5 Teplovzdušné- pece a krbové vloţky na peletky- Extraflame s priamym výstup teplého vzduchu a Plus/Kanalizačný rozvod Tieto teplovzdušné výrobky na peletky- Extraflame, majú označenie v názve: PLUS Z konštrukčného hľadiska sú výrobky riešené tak, ţe na zadnej strane výrobku majú: -Zabudovaný výstup na teplovzdušný/kanalizačný rozvod, teplého vzduchu do ďalších miestností v dome. Teplovzdušný rozvod je moţné rozviesť do dvoch, prípadne aj štyroch miestností v dome, čo závisí od ich veľkostí- tepelnej straty objektu a vzdialenosti od pece/vloţky. Interiérové pece na peletky: EMMA Plus a TOSCA Plus. Tieto pece majú 2 x výstup teplého vzduchu- DN 80 mm, pre teplovzdušný rozvod. Vývody sa nachádzajú v hornej - zadnej strane výrobku. Výstup teplého vzduchu- z prednej časti výrobku, ako aj pre teplovzdušný rozvod zabezpečuje do vzdialenosti 3m, len jeden tangenciálny ventilátor. Konštrukčné riešenie umoţňuje ručné prepínaním výstupov teplého vzduchu aj delenie výkonu pece, a to: 100% len z prednej časti pece, 100% len zo zadných výstupov, alebo 50% z prednej časti a 50% zo zadných výstupov. Vzhľadom na uvedené a výkon pece- Nominálny výkon/netto: 3,6 aţ 11,0 kw, zákazníci tieto výrobky pouţívajú aj ako hlavný zdroj kúrenia v dome. Pec dáva dostatočné sálavé teplo, aby vykúrila izbu(cca: 5x 5 bm), v ktorej sa nachádza a to, pri výstupe teplého vzduchu= 100% len zo zadných výstupov pre teplovzd. rozvod. Interiérové pece a vloţka na peletky: GRAZIOSA Steel Plus, ELISIR Plus, GRAZIOSA Lux Plus, VIVIANA Plus, SOUVENIR Steel Plus, ILENIA Plus, SOUVENIR Lux Plus, COMFORT Plus- krbová vloţka, Tieto teplovzdušné výrobky na peletky majú: Priamym výstup teplého vzduchu z prednej vrchnej časti výrobku, ktorý je zabezpečený samostatným teplovzdušným ventilátorom. Tieto pece majú 1 x výstup teplého vzduchu- DN 80 mm, pre teplovzdušný rozvod. Výkon sa delí na 50%. Vývod sa nachádza v spodnej- zadnej strane výrobku. Výstup teplého vzduchu zo zadnej strany, pre teplovzd. rozvod do vzdialenosti 6 m, je zabezpečený druhým samostatným ventilátorom ktorý je súčasťou výrobku, s moţnosťou jeho manuálneho ovládania -zapnutia/vypnutia, alebo jeho ovládanie cez izbový termostat.

6 Teplovzdušné- krbove vloţky na peletky- Extraflame Z technologického/ prevádzkového hľadiska a funkčnosti, sú teplovzdušné krbové vloţky na peletky- Extraflame, zhodné s interiérovými teplovzdušnými pecami. Z konštrukčného hľadiska sú riešené na ich zabudovanie do murovaného monolitu krbu. Základ teplovzdušnej krbové vloţky tvorí veľmi pevný spodný rám s lyţinami, ktorý je nutné pevne zakotviť do základu krbu. Spodný rám s lyţinami umoţňuje krbovú vloţku povytiahnúť z krbu, čo sa pouţíva pri jej údrţbe, alebo pri plnení zásobníka peletiek. Pri je povytiahnutí vývod spalín ostáva pevne spojený so spodným rámom. Peletky do zásobníka je moţné plniť aj pomocou bočného sklzného plechu, alebo pomocou prídavného zariadenie - zásuvky (nie je súčasťou vloţky). Teplovzdušné krbové vloţky na peletky - ich inštalácia a montáţ, je podrobne rozpísaná v: Manual pre uţívatela - v slovenskom jazyku. Doplnky: Comfort Plus Zásuvka na plnenie peletiek, Podstavec+ sklzný plech, Inštalácia krbovej vloţky na peletky

7 PRÍLOHA - zašleme Vám na poţiadanie Technické listy, Certifikáty, Rozmerové schémy, Hydraolické schémy zapojenia, Elektrické schémy, Esplosi - konštrukčné schémy+ code náhradné diely+ ceník, Poţiadavky na inštaláciu výrobku, Manuál pre uţivatela - na všetký výrobky,... TECHNICKÉ LISTY - ROZMEROVÉ SCHÉMY CERTIFIKÁTY - VÝROBKOV EXTRAFLAME UVEDENÉ PODKLADY NA VŠETKY VÝROBKY EXTRAFLAME NÁJDETE NA TECHNOLOGICKÉ SCHÉMY TECHNOLOGICKÉ SCHÉMY ZAPOJENIA ELEKTRICKÉ A HYDRAULICKÉ ESBe - ventil ESPLOSI - konštrukčné schémy, +code náhradných dielov+ cenník ND MAMUÁL pre uţivatela - na všetký výrobky, Manuál- teplovzdušné pece Manuál- teplvzd.krbové vloţky Manuál- teplovodné pece Manuál- teplovodná krb. vloţka Manuál- doplnký,kit krb.vloţka Manuál- Scheda suplementáre Manuál- Luzrezia Idro Manuál- LP 14, LP 20 Manuál- LP 30 Manuál- Displej grafico Manuál- GRPS modul Manuál pre inštaláciu výrobkov Extraflame- všeobecné informácie Poznámka: Všetký manuály, sú Vám k dispozícii v Slovenskom jazyku.

8 ŠTÁTNA DOTÁCIA - pre vykurovacie telesá na Biomasu - ktoré odráţajú environmentálne poţiadavky. Dotácia: Podrobné - informácie najdete na: Výška dotácie na vyuţívanie biomasy, na kúpu a inštaláciu jedného kotla na biomasu v rodinnom dome, je 30% z kúpnej ceny (cena kotla/pece aj s DPH) nainštalovaného kotla na biomasu. Najvyššia dotácia je Eur. Inštalované zariadenia - musia spĺňať určité technické parametre, pre moţnú podporu kotla na biomasu - odráţajú environmentálne poţiadavky. Základné podmienky získania dotácie: Dotáciu je moţné poskytnúť, na základe písomnéj ţiadosti podanéj ţiadateľom, po ukončení inštalácie vykurovacieho telesa na biomasu, a to však najneskôr do pol roka po inštalácii. Všetky výrobky Extraflame - spĺňaju parameter, na poskytnutie dotácie. - Prílohy k ţiadosti o Štátnu dotáciu - 1. čestné vyhlásenie ţiadateľa o vysporiadaní finančných vzťahov zo štátnym rozpočtom, 2. čestné vyhlásenie ţiadateľa, ţe voči nemu ne je vedený výkon rozhodnutia, 3. čestné vyhlásenie ţiadateľa, ţe neporušil zákaz nelegálnej práce a nelegálneho zamestnávania, 4. potvrdenie miestne príslušného správcu dane, nie staršie ako 3 mesiace, ţe ţiadateľ nemá daňové nedoplatky, 5. potvrdenie príslušného konkurzného súdu, nie staršie ako 3 mesiace, ţe voči ţiadateľovi nie je vedené konkurzné konanie, nie je v konkurze, v reštrukturalizácii a nebol proti nemu zamietnutý návrh na vyhlásenie konkurzu pre nedostatok majetku, 6. potvrdenie Sociálnej poisťovne, nie staršie ako 3 mesiace, ţe ţiadateľ nemá evidované nedoplatky poistného na sociálne poistenie a príspevkov na starobné dôchodkové sporenie, 7. potvrdenie kaţdej zdravotnej poisťovne, nie staršie ako 3 mesiace, ţe ţiadateľ nemá evidované nedoplatky poistného na zdravotné poistenie, 8. dokladu preukazujúci uvedenie kotla na biomasu do prevádzky 9. faktúra alebo iný doklad preukazujúci nadobudnutie kotla na biomasu, nie starší ako 18 mesiacov 10. doklad preukazujúci vlastníctvo rodinného domu; -za doklad preukazujúci vlastníctvo sa povaţuje aj doklad o vlastníctve rozostavanej budovy, alebo rozostavanej stavby. V prípade rozostavanéj budovy, alebo rozostavanéj stavby sa uvedie číslo parcely. 11. doklad preukazujúci technické parametre kotla na biomasu Doklady preukazujúce technické parametre a uvedenie kotla do prevádzky - Certifikát o výrobku- CE - Certifikát o výrobku- Technické parametre+ hodnoty pre environmentálne poţiadavky - Certifikát o odbornej spôsobilosti - Protokol o uvedení výrobku do prevádzky + zaškolenie obsluhy. Poznámka: Uvedené informácie boli z našej strany spracované a je nutné si overiť ich aktuálizáciu na

9 PECE, KRBOVÉ VLOŢKY A KOTLE na palivo Peletky - EXTRAFLAME Záručné podmienky Extraflame pre: Montáţa a Servis, vykurovacieho telesa Váţený zákazník Zodpovednosť firmy EXTRAFLAME S.p.A., sa vzťahuje len na dodaný výrobok, ktorý bol nainštalovaný technicky správne. Inštalácia a Servis, musí byť vykonaná kvalifikovaným personálom, ktorý je vlastníkom aktuálneho: Certifikátu - odbornéj spôsobilosti.!!! V opačnom prípade dôjde k strate záruky na výrobok!!!! Obchodný predajca, Nech sa Vám preukáţe: Certifikátom- spôsobilosti, na predaj výrobkov Extraflame. VÁŢENÝ ZÁKAZNÍK Od roku sa výhradne zaoberáme dodávkou, montáţou a uvedením do prevádzky, pecí a kotlov na palivo drevené peletky. Od roku 2005 sa špecializujeme len na pece, krbové vloţky a kotle na peletky, od výrobcu - firma EXTRAFLAME Italia. Za uvedené obdobie bolo radovo, v stovkách kusov, zrealizovaných zákaziek a nainštalovaných pecí kotlov na peletky, a to v rámci celej SR. Z toho vodné pece a kotle ako hlavný zdoj kúrenia, predstavujú cca 80%. VÝSTAVA CONECO 2006 VÝSTAVA CONECO 2006 KOTOLŇA RODINNY DOM

10 Váţený zákazník - UPOZORNENIE - Neoddeletelnou súčasťou výrobkou fi.extraflame, je aj - Manuál - Príručka pre uţivateľa, súčasťou ktorého sú aj: Generálne - ZÁRUČNÉ PODMIENKY EXTRAFLAME - Zodpovednosť firmy EXTRAFLAME S.p.A., sa vzťahuje len na dodaný výrobok, ktorý bol nainštalovaný technicky správne. Inštalácia musí byť vykonaná kvalifikovaným personálom, a firmou, ktorá je: Predajcom a Strediskom technickej asistencie, a ktorá je, - Autorizovaná firmou Extraflame S.p.A. Inštalácia a uvedenie výrobku do prevádzky, v plnom rozsahu spadá do zodpovednosti tejto firmy, ktorá je zároveň zodpovedná, aj za konečný výsledok inštalácie a následne správne fungovanie nainštalovaného pristroja. Firma EXTRAFLAME S.p.A., nenesie zodpovednosť, v prípade ţe tieto zásady, neboli dodrţane, čo má za následok stratu záruky na výrobky Extraflame. Firma TECHNOSYSTEM, v plnom rozsahu spĺňa podmienky, na predaj, montáţ, servis výrobkov Extraflame, a to ako: -Autorizovaný dovozca a predajca výrobkov Extraflame pre SR, od roku Autorizované stredisko technickej asistencie, pre SR, od roku UPOZORNENIE : Váţený zákazník, vo vlastnom záujme dbajte, aby - Obchodný predajca, sa Vám preukázal - Certifikátom spôsobilosti, na predaj výrobkov Extraflame, a Montáţni a servisný technici, ktorí Vám prídu inštalovať vykurovacie teleso Extraflame, sa Vám preukázali na jednotlivé vykonávané úkony - Certifikátom odbornej spôsobilosti vystavený na konkrétnu osobu. Predídete tým, zbytočným nedorozumeniam, a komplikáciám. Certifikáti - pre montáţnych a servisných technikov - sú platné jeden rok - z dôvodo neustáleho vývoja a inovácie výrobkov EXTRAFLAME, a je neplatný z predchádzajúceho obdobia, čo môţe viesť, k strate záruky, na Vami zakúpený výrobok vykurovacie teleso na peletky Extraflame. Montáţni a servisný technici: Certifikát - Mechanická montáţ+ príprava a revízia vykurovacieho telesa, pred spustením. Certifikát - Spustenie vykurovacieho telesa do prevádzky+ zaškolenie obsluhy. Certifikát - Ročná - posezónna údrţba, vykurovacieho telesa Certifikát - Vykonávanie servisných prác na vykurovacom telese Extraflame. UPOZORNENIE: Technická podpora č.1, aţ č.9, pre výrobky- EXTRAFLAME, vypracovaná firmou Technosystem, je jej duševným vlastníctvom. Jej šírenie, alebo pouţitie bez súhlasu spracovateľa, bude povaţované za hrubé porušenie obchodnej etikety a obchodného zákona s následným sankciovaním. AUTORIZOVANÝ DOVOZCA VÝROBKOV - EXTRAFLAME
