2 Obsah Reflektor AlphaLUXX AlphaLUXX Distribúcia svetelnej intenzity Strana 8 Strana 8 Strana 9 Reflektor AlphaLUXX AlphaLUXX AlphaLUXX AC Distribúcia svetelnej intenzity Strana Strana 10 Strana 11 Strana 12 Príklady použitia Príklady použitia Strana Strana GIFAS-ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná A Košice Eugendorf SLOVENSKO / Salzburg

3 / / konex@konex.sk verkauf@gifas.at 3

4 Všeobecne AlphaLUXX Nový GIFAS reflektor! NAVRHNUTÝ, VYVINTÝ a VYRÁBANÝ GIFASom Vyrábané v Nemecku Revolučná povrchová úprava PTFE Voliteľne vo vyhotovení tlmiacom vibrácie Schválené pre nebezpečné priestory (D-Label) Vhodné pre potravinársky priemysel (podľa IFS) AlphaLUXX AC GIFAS-ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná A Košice Eugendorf SLOVENSKO / Salzburg

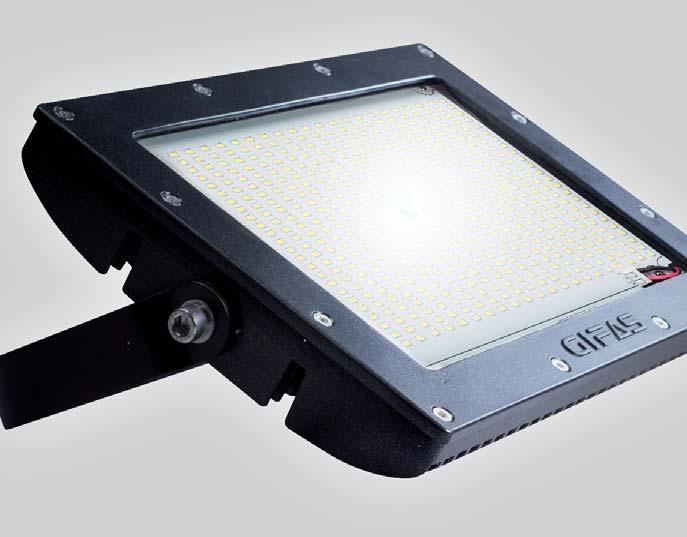

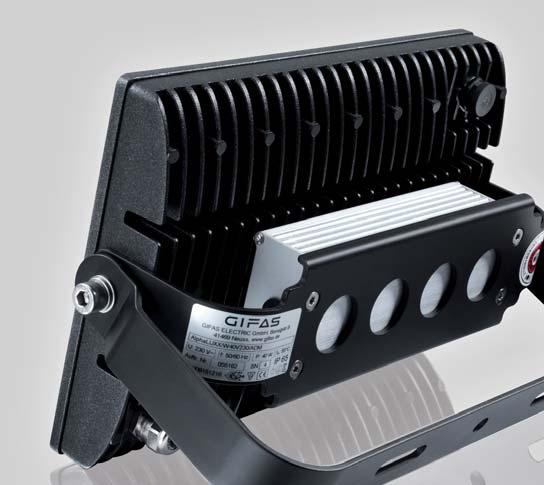

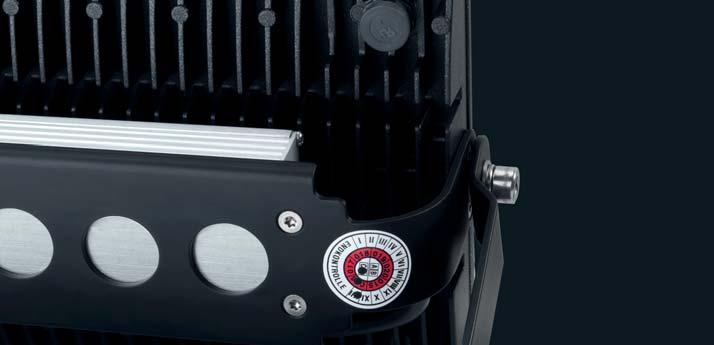

5 Všeobecne Reflektor AlphaLUXX je na 100% vyrábaný v Nemecku. Počas vývoja sa kládol veľký dôraz na kvalitu komponentov, spolu s vynikajúcou účinnosťou a najmodernejšou technológiou. Krátka doba odozvy v závode Neuss je zaručená, čo znamená, že sme schopní rýchlo splniť požiadavky zákazníkov z hľadiska rôznych výstupov a čelných panelov, rôznych dĺžok káblov a špeciálnych farebných prevedení. Navyše, pri AC verziách bola použitá nová technológia, ktorá umožňuje pripojenie 230 V sieťového napájacieho zdroja priamo k doske LED. AlphaLUXX S externým zdrojom napájania Svetlo reflektora zapôsobí obrovskou efek vnosťou a je ež k dispozícii v stmievateľnej verzii. AlphaLUXX AC Bez externého zdroja napájania Elektronika sa nachádza priamo na doske. Vďaka eliminácii externého napájacieho zdroja je AC verzia rela vne ľahká a veľmi pôsobí úzkym, vizuálne príjemným dizajnom. AlphaLUXX S externým zdrojom napájania AlphaLUXX je prak cká verzia pre mobilné použi e a presviedčí svojou kvalitou, výkonom a ovládaním. AlphaLUXX AlphaLUXX / / konex@konex.sk verkauf@gifas.at

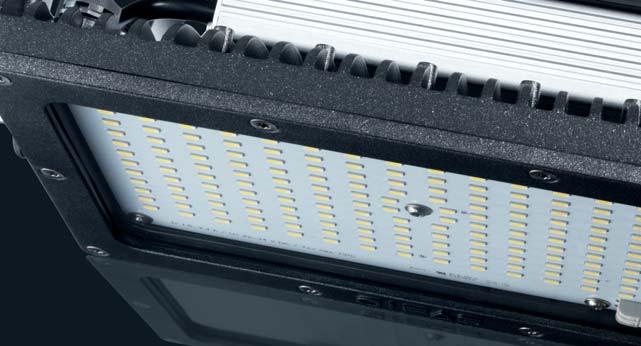

6 Všeobecne Popis Vývojový prístup Tento vývoj je založený na potrebe výroby reflektorov, ktoré si zaslúžia značku excelentnos MADE IN GERMANY z hľadiska výkonu a kvality. Vďaka technológii AlphaLUXX sa spoločnos GIFAS podarilo vyvinúť konkurenčné LED svetlo, ktoré vyhovuje najvyšším požiadavkám a môže byť použité aj v náročných priemyselných odvetviach (napr. v potravinárskom priemysle). LED AlphaLUXX využíva výhradne špičkové LED diódy SMD od renomovaných výrobcov, ktoré sú ideálne z hľadiska kvality svetla, životnos, farebnos svetla a účinnos. Neutrálne, biele svetlo 5000 K a dobrý index podania farieb Ra nad 80 zodpovedajú maximálne ľudskému vnímaniu denného svetla a výsledkom je vynikajúce rozlíšenie detailov. Povrchová úprava Priemyselné svie dlá majú často problémy so zberom nečistôt na povrchu a súvisiacim znížením schopnos chladenia. Povrchová vrstva PTFE (kolóna Teflon ) na AlphaLUXX má veľmi nízky koeficient trenia. Prach a nečistoty, vytvoria doslova kropaje a stečú zo svie dla. Dokonca ani agresívne kyseliny nemôžu napadnúť PTFE poťah. Zlepšená tepelná vodivosť je výsledkom štvornásobne tenšieho PTFE povlaku v porovnaní s práškovým povlakom. Technológia Pri výkonoch až 149 lumenov na wa je obrovská účinnosť AlphaLUXX v súčasnos na trhu jedinečná. K dispozícii je aj ako stmievateľná verzia. Tepelný manažment Efek vne chladenie je rozhodujúce pre dlhú životnosť LED a v konečnom dôsledku ovplyvňuje celý systém osvetlenia. Za účelom dosiahnu a tohto cieľa na dlhodobej báze, pre AlphaLUXX bolo použitých niekoľko technických komponentov pre op málnu tepelnú reguláciu. Patrí sem chladič (kryt s chladiacimi rebrami) vyrobený z vysoko tepelne vodivého hliníkového tlakového odliatku, povrch z PTFE s veľmi tenkým povlakom a teplovodivá fólia pre op málne spojenie kontaktných plôch. Preto môžeme zabezpečiť rozsah trvalej prevádzkovej teploty až do 60 C. Kvalita Komponenty sú vyberané podľa najvyšších kvalita vnych štandardov. Vysoko legované hliníkové teleso odolné voči korózii (230D), inštalačný materiál z nehrdzavejúcej ocele (V4A), LED diódy a elektronika od renomovaných výrobcov (Seoul Semiconductor a Meanwell). Individuálne testovanie každého svie da podľa DIN EN , cer fikované podľa ENEC. Špecifická koordinácia technických komponentov dosahuje životnosť až hodín. 6 6 GIFAS-ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná A Košice Eugendorf SLOVENSKO / Salzburg

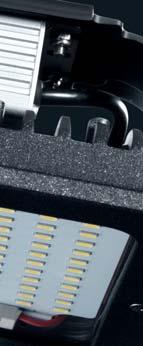

7 Technológia Popis Robustný kryt vyrobený z korózie-odolného odlievaného hliníka Špine-odolná PTFE úprava, schválená pre potravinársky priem Tvrdené bezpečnostné sklo (ESG), alebo nárazuvzdorný plast (PC) Vlastné U-profilové tesnenie obklopuje všetky strany Vlastná, odolná, tepelne vodivá fólia pre trvalé a spoľahlivé odvádzanie tepla z dosky LED Nízka produkcia tepla vďaka najnovšej technológii LED Kompenzátor tlaku pre extrémne kolísanie teploty Úplný svetelný tok je k dispozícii okamžite po zapnutí Nízka spotreba energie pri veľkom svetelnom výkone Bezúdržbové Široký rozsah pracovných teplôt ( až do 60 C) Žiadne UV/IČ žiarenie Odolné vibráciám Príslušenstvo dostupné na sklade D IP65 IK10 IP66 * Zloženie *pre verziu s PC krytom 1 Odlievaný Al rám U-profil silikónové tesnenie Predný panel (tvrdené sklo, alebo PC) 11 4 LED doska 5 Teplo vodivý film 6 Odlievaný Al kryt Tlak kompenzujúci prvok Skrutkovací káblový konektor 9 Montážny držiak 10* Zdroj 9 11* Držiak zdroja *Body 10 a 11 chýbajú u AC verzií AlphaLUXX / / konex@konex.sk verkauf@gifas.at 7

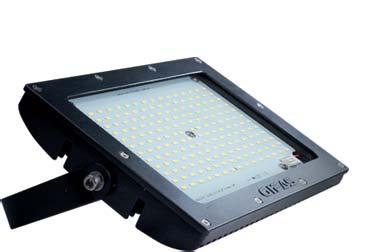

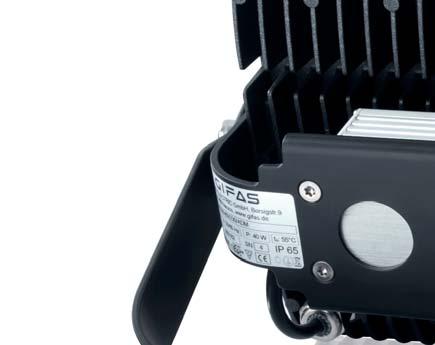

8 AlphaLUXX AlphaLUXX ,0 176,0 251,0 85,5 20,5 121,75 210,0 38,0 Hlavné črty Robustný kryt vyrobený z korozie odolného odlievaného hliníka (230D) Špine-odolná PTFE povrchová úprava, schválená pre potravinársky priemysel PC-panel o hrúbke 3 mm Vlastné tesnenie U-profil, po všetkých stranách Vlastný, trvácny, teplo-vedivý film pre trvácne spoľahlivé odvedenie tepla z LED dosky Nízka produkcia tepla vďaka najnovšej LED technológii Tlak kompenzujúci element pre extrémne teplotné výkyvy Plný svetelný tok je k dispozícii ihneď po zapnutí Nízka spotreba energie pri vysokom svetelnom výkone Bezúdržbové Široký rozsah prevádzkových teplôt (až do 60 C) Žiadne UV/IČ žiarenie Odolné vibráciám Mnoho príslušenstva dostupného na sklade AlphaLUXX Obj.č.: Číslo výrobku Popis ALPHALUXX.25W ALPHALUXX.40W ALPHALUXX.60W. Reflektor so zemným stojanom ALPHALUXX.25W.230VAC. PC.KLAR.S5.GG.GESTELL ALPHALUXX.40W.230VAC. PC.KLAR.S5.GG.GESTELL ALPHALUXX.60W.230VAC. PC.KLAR.S5.GG.GESTELL Príslušenstvo ALPHALUXX-TEETUBE. KABELVERBINDER. 3P.16A.400V.IP688 Reflektor VAC, 25W, IP65, 5000K, svetelný tok 3550lm, Predný kryt PC 3 mm, číry Reflektor VAC, 40W, IP65, 5000K, svetelný tok 5430lm, Predný kryt PC 3 mm, číry Reflektor VAC, 60W, IP65, 5000K, svetelný tok 7700lm, Predný kryt PC 3 mm, číry Reflektor VAC, 25W vč. GAL, čierny zemný stojan Reflektor VAC, 40W vč. GAL, čierny zemný stojan Reflektor VAC, 605W vč. GAL, čierny zemný stojan Káblový konektor THB A3A, PA66GF, skrutkovacie svorky mm², pre káble 7-12 mm AlphaLUXX Obrovská účinnosť až 142 lumenov na wa Tecchnické parametre Prevádzkové napä e VAC (50/60Hz) Zdroj svetla SMD-LEDs Model 25W / 40W / 60W Výkon systému 25W / 40W / 60W Svetelný tok 3550lm / 5430lm / 7700lm Merný svetelný výkon 142lm/W / 138lm/W / 130lm/W Farebná teplota 5000K (4000K na vyžiadanie) Vyžarovací uhol 120 CRI index (index podania farieb) Ra >80 Životnosť [L70/B10]> 80000h Kry e IP65 Trieda ochrany I Stupeň ochrany voči vonkajším mech. vplyvom IK10 (verzia: PC kryt) Stmievanie voliteľné 1~10V (DALI s prídavným modulom) Rozsah prevádzkových teplôt 25W -30 C na +60 C 40W -30 C na +55 C 60W -30 C na +50 C Max. povrchová teplota +90 (vhodné pre priemyselné použi e s nebezpečenstvom ohňa), značka triedy D Kryt - telo Odlievaný tvarovaný hliník, zlia na 230D Povrch krytu PTFE po ahnuté (schválené pre potravinársky priemysel) Farba krytu čierna (ďalšie farby sú dostupné v práškovej farbe) Kryt - predný 3 mm PC čistý, voliteľne 3 mm PC sa novaný Hmotnosť cca 2.7 kg Rozmery (D x Š x V) 289 x 176 x 85,5 mm Cer fikáty ENEC, CE, IK10 (vhodné pre potravinársky priemysel) Obj.č.: Obj.č.: Obj.č.: D 8 8 IP65 IK10 GIFAS-ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná A Košice Eugendorf SLOVENSKO / Salzburg

9 Distribúcia svetelnej intenzity Distribúcia svetelnej intenzity AlphaLUXX / / konex@konex.sk verkauf@gifas.at 9

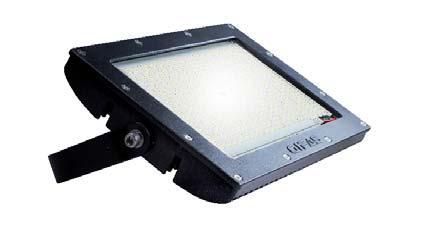

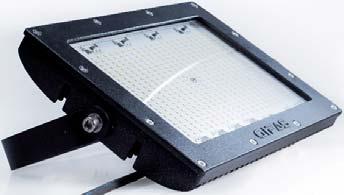

10 AlphaLUXX AlphaLUXX ,0 252,0 352,0 106,5 Hlavné črty Robustný kryt vyrobený z korozie odolného odlievaného hliníka (230D) Špine-odolná PTFE povrchová úprava, schválená pre potravinársky priemysel 5 mm tvrdené sklo, PC panel je tiež dostupný Vlastné tesnenie U-profil, po všetkých stranách Vlastný, trvácny, teplo-vedivý film pre trvácne spoľahlivé odvedenie tepla z LED dosky Nízka produkcia tepla vďaka najnovšej LED technológii Tlak kompenzujúci element pre extrémne teplotné výkyvy Plný svetelný tok je k dispozícii ihneď po zapnutí Nízka spotreba energie pri vysokom svetelnom výkone Bezúdržbové Široký rozsah prevádzkových teplôt (až do 60 C) Žiadne UV/IČ žiarenie Odolné vibráciám Mnoho príslušenstva dostupného na sklade Čelné sklo je vyrobené z tvrdeného bezpečnostného skla ESG Obj.č.: Číslo výrobku Popis ALPHALUXX.80W. 230VAC.ESG.KLAR Refektor VAC, 80W, IP65, 5000K, vyžar. uhol 120, Svetelný tok:12801lm, 5 mm ESG číre ALPHALUXX.100W. 230VAC.ESG.KLAR ALPHALUXX.120W. 230VAC.ESG.KLAR ALPHALUXX.120W. 230VAC.ESG.KLAR. DIMMBAR Predný kryt z polykarbonátu ALPHALUXX.80W ALPHALUXX.100W ALPHALUXX.120W. Príslušenstvo ALPHALUXX-TEETUBE. KABELVERBINDER. 3P.16A.400V.IP Refektor VAC, 100W, IP65, 5000K, vyžar. uhol 120, Svetelný tok:16432lm, 5 mm ESG číre Refektor VAC,120W IP65, 5000K, vyžar. uhol 120, Svetelný tok:18636lm, 5 mm ESG číre Refektor VAC, 120W, IP65, 5000K, vyžar. uhol 120, Svetelný tok:18636lm, 1-10V stmievateľný Refektor VAC, 80W, IP65, 5000K, vyžar. uhol 120, 12801lm, Kryt PC 5 mm, číry, IK10, Refektor VAC,100W, IP65, 5000K, vyžar. uhol 120, lm, Kryt PC 5 mm, číry, IK10, Refektor VAC, 120W, IP65, 5000K, vyžar. uhol 120, 18636lm, Kryt PC 5 mm, číry, IK10, Káblový konektor THB.391.A3A, PA66GF, skrutkovacie svorky mm², pre káble 7-12 mm Priradenie svoriek 3-pin 2/3/4 Vlastnos AlphaLUXX Obrovská účinnosť až do 167 lumenov na wa Dostupné aj v stmievateľnej verzii Technické údaje Prevádzkové napä e VAC (50/60Hz) Zdroj svetla SMD-LEDs Model 80W / 100W / 120W Výkon systému 86W / 111W / 128W Svetelný tok 12801lm / 16432lm / 18636lm Merný svetelný výkon 149lm/W / 148lm/W / 146lm/W Farebná teplota 5000K (4000K na vyžiadanie) Vyžarovací uhol 120 CRI (index podania farieb) Ra >80 Životnosť [L70/B10]> 80000h Kry e IP65 Trieda ochrany I Stupeň ochrany voči vonkajším mech. vplyvom IK10 (verzia: PC kryt) Stmievanie voliteľné 1~10V (DALI s prídavným modulom Rozsah prevádzkových teplôt 80W -30 C na +60 C 100W -30 C na +55 C 120W -30 C na +50 C Max. povrchová teplota +90 C (vhodné pre priemyselné použi e s nebezpečenstvom ohňa), značka triedy D Kryt - telo Odlievaný tvarovaný hliník, zlia na 230D Povrch krytu PTFE po ahnuté (schválené pre potravinársky priemysel) Farba krytu čierna (ďalšie farby sú dostupné v práškovej farbe) Kryt - predný 5 mm číre tvrdené bezp. sklo ESG, alebo 5 mm PC číry, voliteľné 5 mm ESG so sa n. úpravou Hmotnosť cca. 7,0 kg Rozmery (D x Š x V) 389 x 252 x 106,5 mm Cer fikácia ENEC, CE, IK10 (vhodné pre potrav. priemysel) D IP65 IK10* GIFAS-ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná A Košice Eugendorf SLOVENSKO / Salzburg 175,0 *pre verziu s PC predným krytom 49,5

11 AlphaLUXX AC AlphaLUXX AC ,0 252,0 352,0 Hlavné črty Robustný kryt vyrobený z korozie odolného odlievaného hliníka (230D) Špine-odolná PTFE povrchová úprava, schválená pre potravinársky priemysel 5 mm tvrdené sklo, PC panel je tiež dostupný Vlastné tesnenie U-profil, po všetkých stranách Vlastný, trvácny, teplo-vedivý film pre trvácne spoľahlivé odvedenie tepla z LED dosky Nízka produkcia tepla vďaka najnovšej LED technológii Tlak kompenzujúci element pre extrémne teplotné výkyvy Plný svetelný tok je k dispozícii ihneď po zapnutí Nízka spotreba energie pri vysokom svetelnom výkone Bezúdržbové Široký rozsah prevádzkových teplôt (až do 60 C) Žiadne UV/IČ žiarenie Odolné vibráciám Mnoho príslušenstva dostupného na sklade Čelné sklo je vyrobené z tvrdeného bezpečnostného skla ESG Obj.č.: Číslo výrobku Popis ALPHALUXX. AC.80W.230VAC.ESG. KLAR ALPHALUXX. AC.100W.230VAC.ESG. KLAR ALPHALUXX. AC.120W.230VAC.ESG. KLAR Predný kryt z polykarbonátu ALPHALUXX.AC.80W ALPHALUXX.AC.100W ALPHALUXX.AC.120W. Príslušenstvo ALPHALUXX-TEETUBE. KABELVERBINDER. 3P.16A.400V.IP688 Reflektor VAC, 80W, IP66, 5000K, vyžar. uhol 120, Svetelný tok: 9259lm, 5 mm ESG číre Reflektor VAC,100W, IP66, 5000K, vyžar. uhol 120, Svetelný tok: 11141lm, 5 mm ESG číre Reflektor VAC, 120W, IP66, 5000K, vyžar. uhol 120, Svetelný tok: 12921lm, 5 mm ESG číre Reflektor VAC, 80W, IP66, 5000K, vyžar. uhol 120,9259lm, Kryt PC 5 mm číry, IK10 Reflektor VAC, 100W, IP66, 5000K, vyžar. uhol 120, 11141lm, Kryt PC 5 mm číry, IK10 Reflektor VAC, 120W, IP66, 5000K, vyžar. uhol 120, 12921lm, Kryt PC 5 mm číry, IK10 Káblový konektor THB.391.A3A, PA66GF, skrutkovacie svorky mm², pre káble 7-12 mm Priradenie svoriek 3-pin 2/3/4 Vlastnos AlphaLUXX AC Nie je potrebné žiadne samostatné ovládacie zariadenie, napr. napájanie AC / DC Nižšia hmotnosť Elegantný dizajn Zvýšené krytie IP66 Technické údaje Prevádzkové napä e VAC (50/60Hz) Zdroj svetla SMD-LEDs Model 80W / 100W / 120W Výkon systému 83W / 101W / 119W Svetelný tok 9259lm / 11141lm / 12921lm Merný svetelný výkon 112lm/W / 110lm/W / 109lm/W Farebná teplota 5000K (4000K na vyžiadanie) Vyžarovací uhol 120 CRI (index podania farieb) Ra >80 Životnosť [L70/B10] > 80000h Kry e IP66 Trieda ochrany I Stupeň ochrany voči vonkajším mech. vplyvom IK10 (verzia: PC kryt) Rozsah prevádzkových teplôt 80W -30 C na +60 C 100W -30 C na +55 C 120W -30 C na +50 C Max. povrchová teplota +90 C (vhodné pre priemyselné použi e s nebezpečenstvom ohňa), značka triedy D Kryt - telo Odlievaný tvarovaný hliník, zlia na 230D Povrch krytu PTFE po ahnuté (schválené pre potravinársky priemysel) Farba krytu čierna (ďalšie farby sú dostupné v práškovej farbe) Kryt - predný 5 mm číre tvrdené bezp. sklo ESG, alebo 5 mm PC číry, voliteľné 5 mm ESG so sa n. úpravou Hmotnosť cca. 5,5 kg Rozmery (D x Š x V) 389 x 252 x 49,5 mm Cer fikácia ENEC, CE, IK10 (vhodné pre potrav. priemysel) / / konex@konex.sk verkauf@gifas.at D IP66 IK10 * *pre verziu s PC predným krytom 49,5

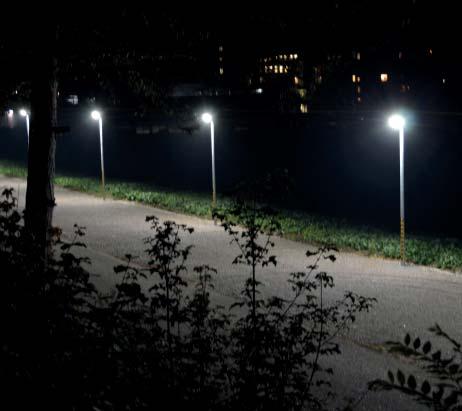

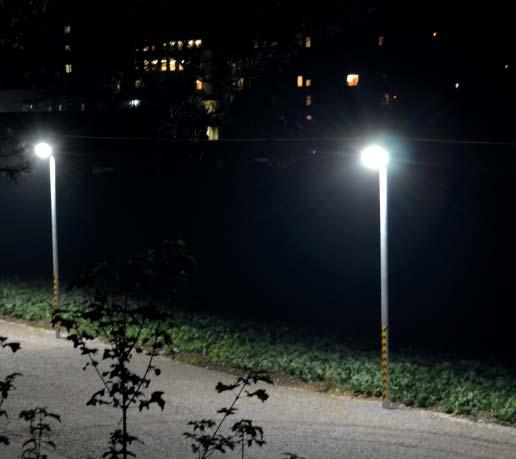

12 Distribúcia svetelnej intenzity Distribúcia svetelnej intenzity AlphaLUXX 120 Distribúcia svetelnej intenzity AlphaLUXX AC GIFAS-ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná A Košice Eugendorf SLOVENSKO / Salzburg

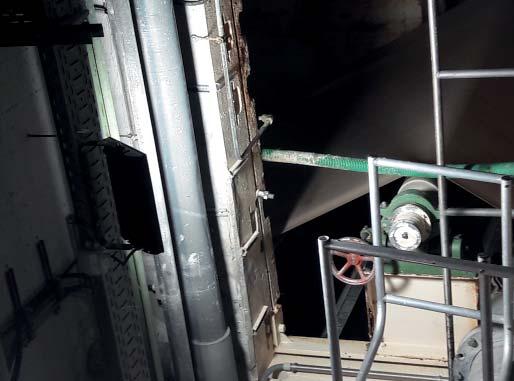

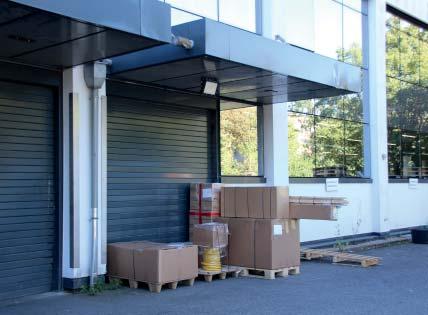

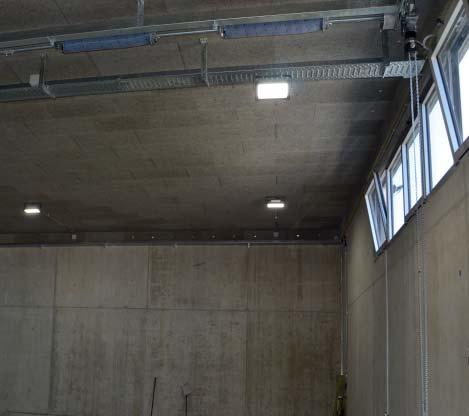

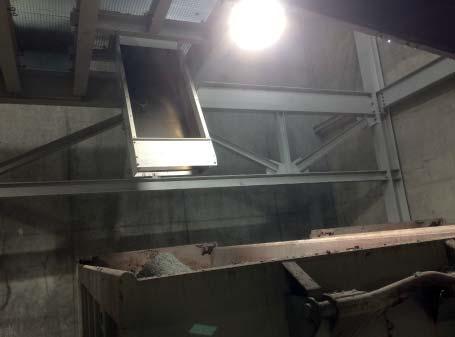

13 Príklady použi a Príklady použi a / zákaznícke riešenia Obj.č , Osvetlenie skladovacích priestorov Obj.č , Osvetlenie chodníka Obj.č , Osvetlenie výrobnej haly Obj.č , Lešenie / / konex@konex.sk verkauf@gifas.at

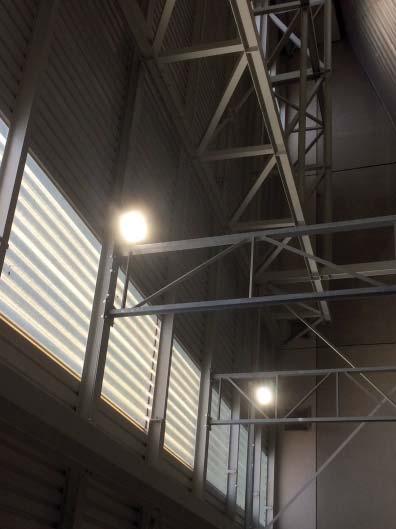

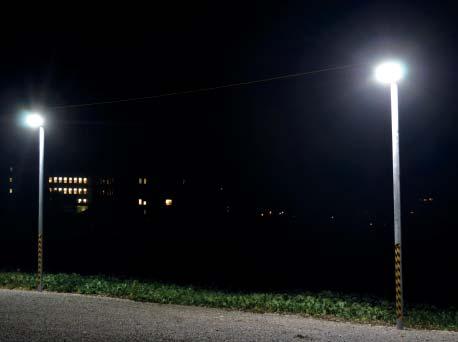

14 Príklady použi a Príklady použi a / zákaznícke riešenia Obj.č , testovacia galéria Obj.č , Parkovisko Obj.č , Parkovisko GIFAS-ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná A Košice Eugendorf SLOVENSKO / Salzburg

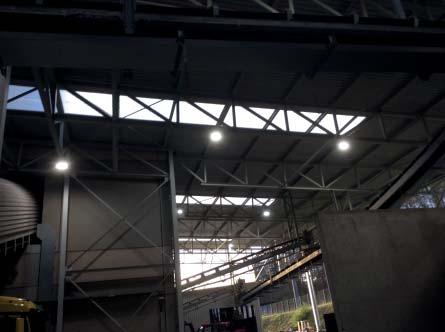

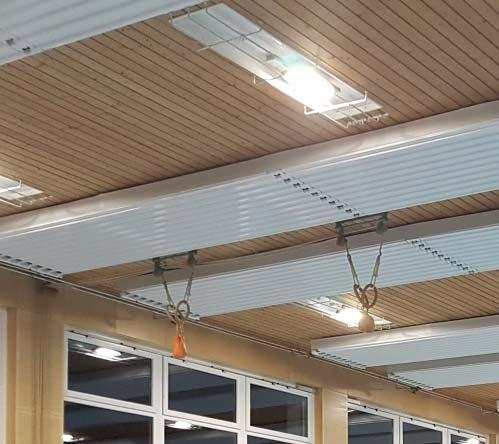

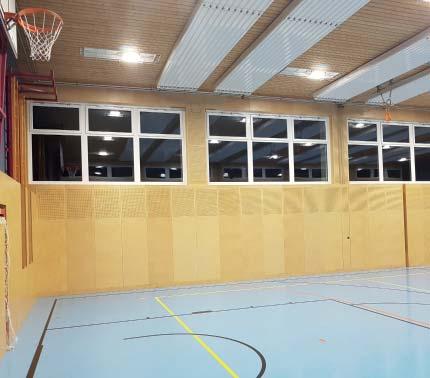

15 Príklady použi a Príklady použi a / zákaznícke riešenia Obj.č , Osvetlenie haly Obj.č , Osvetlenie haly Obj.č , Športová hala / / konex@konex.sk verkauf@gifas.at
