1 Ing. Jiří Říha PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY dle vyhlášky 78/2013 Sb. Bytový dům Bojanovická 2711 až 2717 Vypracoval: Ing. Jiří Říha tel.: Číslo osvědčení MPO: 0580 Datum: 12/2014 1

2 Stručný popis budovy Ing. Jiří Říha Jedná se o objekt bytového domu, který se rozkládá na osmi stavebních parcelách 288/ /96. Na sedmi parcelách je postaveno sedm vchodů bytového domu na osmé parcele stojí přízemní přístavba s kanceláře společenství a technického místností. Objekt je zděná budova s šesti nadzemními a jedním suterénním podlažím, částečně zapuštěným pod terénem. V suterénním podlaží se nachází technické zázemí objektu, sklepy a garáže přístupné z jihu. V nadzemních podlažích jsou umístěny bytové jednotky a společné prostory. Všechna nadzemní podlaží jsou vytápěná. Objekt byl vystavěn v 60-tých letech 20.stol a v posledních letech byl částečně revitalizován. Revitalizace se týkala střechy, západní a východní fasády, průjezdu a některých tvorových výplní. Objekt je homogenní kvádr, který je rozdělen do sedmi sekcí (sedmi vchodů). Objekt podstatnou částí východní fasády přiléhá k sousednímu objektu. Na západní fasádě je k objektu přilepena přízemní přístavba a mezi sekcemi 4 a 5 je na terénu vytvořen průjezd. Obvododvé stěny objektu tvoří keramické cihly CDM v celkové průměrné tloušťce včetně omítek 450 mm. 2

3 Ing. Jiří Říha Východní a západní fasáda byly v minulosti zatepleny polystyrenem o tloušťce 100 mm. Střecha objektu byla zateplena EPS 2x120 mm a byla provedena i rekonstrukce hydroizolačního souvrství. Strop nad suterénem je železobetonový, původní s navazující skladbou podlahy. Prosklení společných schodišť je tvořeno Luxfery. Stávající zdvojená okna jsou v mnoha bytech vyměněna za nové dřevěná či plastová eurookna. Rozsah výměny oken závisí od vůle majitelů jednotlivých bytových jednotek. Vstupní dveře jsou ocelové částečně prosklené drátosklem. Okna v suterénu jsou původní ocelová, jakož i garážová vrata. Suterén je ve výpočtu uvažován jako nevytápěný, v garážích jsou pod stropem vedeny sídlišťové rozvody centrálních zásobování tepla, kterýmiž jsou tyto temperovány. Na střeše bytového domu je celkem sedm výtahových strojovně. Tyto jsou od objektu odděleny plechovými poklopy. Jedná se o zděné nástavby o rozměrech 3,5x4 m, které mají stěny 300mm a nejsou opatřeny teplenou izolací. Ve výpočtu jsou uvažovány jako sousední nevytápěné zóny. Přístavba je z keramických cihle CDM v celkové tloušťce včetně omítek 300 mm. Střecha je tvořena z betonových panelů s lehkou mazaninou a hydroizolací bez dodatečného zateplení. Stručný popis energetického a technického zařízení budovy Objekt je připojen na centrální zásobování teplem. Objekt je zásobován teplem a teplou vodou za pomoci přípojky horkovodu a výměníkové stanice, která situována v suterénu pod průjezdem. Ve výměníkové stanici je osazeno měření tepla, jsou zde oběhová čerpadla pro zásobování stoupaček celého objektu a obejdové čerpadla pro cirkulaci TUV. Příprava TUV probíhá průtokově na deskových výměnících. Otopná soustava je dvoutrubková teplovodní. Hlavní rozvody jsou vedeny v chodbách suterénu a jsou opatřeny původní tepelnou izolací, která je místy porušená. Jednotlivé stoupací větve otopné soustavy jsou regulovány pomocí regulátorů diferenčního tlaku, který zamezují přetápění a zajišťují celkové hydraulické vyvážení otopné soustavy. Jednotlivá otopná tělesa (převažující původní článkové radiátory) mají nové termostatické ventily a hlavice. Osvětlení objektu je individuální pomocí žárovek nebo úsporných zářivek. Společné prostory jsou pak osvětleny pomocí společného osvětlení bez pohybových čidel. Větrání je zajišťováno přirozeně a budova je bez chlazení. 3

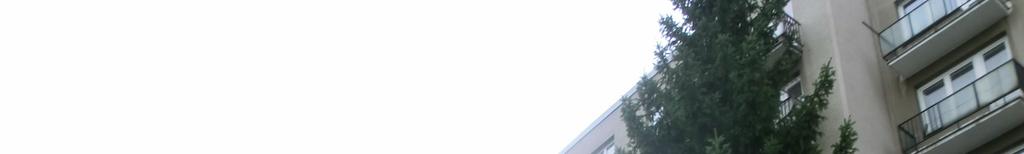

4 Ing. Jiří Říha Podklady Jako podklady pro výpočet bylo použito následující: - torzo původní projektové dokumentace stavby, - prohlídka a částečné zaměření objektu - vyhláška č. 78/2013 Sb. v platném znění a příslušné technické normy, Prohlídka proběhla za účasti a součinnosti: - zástupce SVJ - Ing. Miroslav Zeman, Ph.D. POHLED JIŽNÍ POHLED SEVERNÍ 4

5 Ing. Jiří Říha POHLED ZÁPADNÍ POHLED VÝCHODNÍ FOTO VÝMĚNÍKOVÉ STANICE 5

6 vydaný podle zákona č. 406/2000 Sb., o hospodaření energií, a vyhlášky č. 78/2013 Sb., o energetické náročnosti budov Ulice, číslo: Bojanovická č.p PSČ, místo: Paha Záběhlice Typ budovy: Bytový dům Plocha obálky budovy: 11347,26 m 2 Objemový faktor tvaru A/V: 0,42 m 2 /m 3 Celková energeticky vztažná plocha: 8642,00 m 2 Celková dodaná (Energie na vstupu do budovy) Neobnovitelná primární (Vliv provozu budovy na životní prostředí) Měrné hodnoty kwh/(m 2 rok) Mimořádně úsporná Velmi úsporná Úsporná Méně úsporná Nehospodárná Velmi nehospodárná Mimořádně nehospodárná Hodnoty pro celou budovu MWh/rok 1692,8 1762,2

7 Opatření pro Stanovena Hodnoty pro celou budovu MWh/rok Vnější stěny: Okna a dveře: Střechu: Podlahu: Vytápění: Chlazení / klimatizaci: Větrání: Přípravu teplé vody: 98% Osvětlení: Soustava CZT do 50% ,1 Jiné: Elektřina ze sítě - 34,7 Obálka budovy Vytápění Chlazení Větrání Úprava vlhkosti Teplá voda Osvětlení U em W/(m 2 K) Dílčí dodané Měrné hodnoty kwh(m 2 rok) Mimořádně úsporná ,93 Mimořádně nehospodárná Hodnoty pro celou budovu MWh/rok 1328,0 330,1 34,7 Zpracovatel: Ing. Jiří Říha Osvědčení č.: 0580 Kontakt: riha.tzb@centrum.cz Vyhotoveno dne: Podpis:

8 Průkaz ENB podle vyhlášky č.78/2013 Sb. Průkaz 2013 v PROTECH spol. s r.o Ing.Jiří Říha, e-stitek.cz Datum tisku: Zakázka: BOJANOVICKA Archiv: PROTOKOL PRŮKAZU Účel zpracování průkazu Nová budova Prodej budovy nebo její části Větší změna dokončené budovy Jiný účel zpracování : Budova užívaná orgánem veřejné moci Pronájem budovy nebo její části Jiná než větší změna dokončené budovy Základní informace o hodnocené budově Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ) : Bojanovická 2711, 2712, 2713, 2714, 2715, 2716, Katastrální území : Parcelní číslo : 2848/89-96 Datum uvedení do provozu - (nebo předpokládané uvedení do provozu) : Vlastník nebo stavebník : Společenství vlastníků Adresa : Bojanovická 2711, Praha Záběhlice, Praha 4, IČ : Telefon : 1 / 8

9 Průkaz ENB podle vyhlášky č.78/2013 Sb. Průkaz 2013 v PROTECH spol. s r.o Ing.Jiří Říha, e-stitek.cz Datum tisku: Zakázka: BOJANOVICKA Archiv: Typ budovy Rodinný dům Bytový dům Budova pro ubytování a stravování Administrativní budova Budova pro zdravotnictví Budova pro vzdělávání Budova pro sport Budova pro obchodní účely Budova pro kulturu Jiné druhy budovy : Geometrické charakteristiky budovy Parametr jednotky hodnota Objem budovy V (objem částí budovy s upravovaným vnitřním prostředím vymezený [m 3 ] ,0 vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky A (součet vnějších ploch konstrukcí ohraničujících objem budovy V) [m 2 ] ,3 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 0,421 Celková energeticky vztažná plocha A c [m 2 ] 8 642,0 Druhy (energonositelé) užívané v budově Hnědé uhlí Černé uhlí Topný olej Propan - butan Kusové dřevo, dřevní štěpka Dřevěné peletky Zemní plyn Elektřina Jiná paliva nebo jiný typ zásobování : Soustava zásobování tepelnou energií (dálkové teplo): podíl OZE: do 50% včetně, nad 50% do 80%, nad 80% Energie okolního prostředí : účel: na vytápění, pro přípravu teplé vody, na výrobu elektrické Druhy dodávané mimo budovu Elektřina Teplo Žádné 2 / 8

10 Průkaz ENB podle vyhlášky č.78/2013 Sb. Průkaz 2013 v PROTECH spol. s r.o Ing.Jiří Říha, e-stitek.cz Datum tisku: Zakázka: BOJANOVICKA Archiv: Informace o stavebních prvcích a konstrukcích a technických systémech A) stavební prvky a konstrukce a.1) požadavky na součinitel prostupu tepla Konstrukce obálky budovy Plocha A j Vypočtená hodnota Součinitel prostupu tepla Referenční hodnota Splněno Činitel teplotní redukce Měrná ztráta prostupem tepla U j U N,rq,j b j H T,j [m 2 ] [W/(m 2 K)] [W/(m 2 K)] (ano/ne) [-] [W/K] SO1 OBVODOVÁ STĚNA 3 548,7 1,36 0,30 / 0,25-1, ,4 LUX1 LUXFERY 174,0 2,50 1,50 / 1,20-1,00 435,0 OZ5 OKNO 150/160 SEVER PŮVODNÍ OZ15 OKNO 150/160 SEVER NOVÉ 124,8 2,90 1,50 / 1,20-1,00 361,9 273,6 1,20 1,50 / 1,20-1,00 328,3 DO1 VSTUPNÍ DVEŘE 37,8 5,65 1,70 / 1,20-1,00 213,6 OZ3 BALKONOVÉ OKNO JIH PŮVODNÍ OZ13 BALKONOVÉ OKNO JIH NOVÉ OZ2 OKNO 150/150 JIH PŮVODNÍ 56,3 2,90 1,50 / 1,20-1,00 163,1 206,3 1,20 1,50 / 1,20-1,00 247,5 20,3 2,90 1,50 / 1,20-1,00 58,7 OZ12 OKNO 150/150 JIH NOVÉ 63,0 1,20 1,50 / 1,20-1,00 75,6 OZ1 OKNO 225/150 JIH PŮVODNÍ 77,6 2,90 1,50 / 1,20-1,00 225,1 OZ11 OKNO 225/150 JIH NOVÉ 246,4 1,20 1,50 / 1,20-1,00 295,6 OZ4 OKNO 50/75 JIH PŮVODNÍ 3,8 4,50 1,50 / 1,20-1,00 16,9 SO2 OBVODOVÁ STĚNA ZATEPLENÁ 3 539,8 0,30 0,30 / 0,25-1, ,2 OZ7 OKNO 140/150 ZÁPAD 10,5 1,20 1,50 / 1,20-1,00 12,6 SO3 STĚNA 300 PŘÍSTAVBA 28,9 1,58 0,85 / 0,60-0,16 7,5 DO2 VRATA 240/200 9,6 6,50 1,70 / 1,20-1,00 62,4 OZ8 OKNO 80/55 PŘÍSTAVBA 1,8 5,60 1,50 / 1,20-1,00 9,9 SCH1 STŘECHA 1 375,4 0,15 0,24 / 0,16-1,00 212,1 SCH2 STŘECHA NAD PŘÍSTAVBOU SCH2 STŘECHA NAD PŘÍSTAVBOU OZ6 POKOP POD VÝTAHOVOU ŠACHTOU 100/100 95,2 1,56 0,30 / 0,25-0,18 26,0 25,4 1,56 0,30 / 0,25-1,00 39,7 7,0 6,50 1,50 / 1,20-0,18 8,0 PDL1 PODLAHA SUTERÉN 25,4 3,28 0,85 / 0,60-0,11 9,0 PDL2 PODLAHA 1NP 1 322,7 0,95 0,60 / 0,40-0,71 896,0 PDL3 PODLAHA 1NP NAD PRŮJEZDEM Tepelné vazby mezi konstrukcemi 73,1 0,24 0,24 / 0,16-1,00 17, ,3 0, ,00 907,8 3 / 8

11 Průkaz ENB podle vyhlášky č.78/2013 Sb. Průkaz 2013 v PROTECH spol. s r.o Ing.Jiří Říha, e-stitek.cz Datum tisku: Zakázka: BOJANOVICKA Archiv: a.1) požadavky na součinitel prostupu tepla Konstrukce obálky budovy Plocha A j Vypočtená hodnota Součinitel prostupu tepla Referenční hodnota Splněno Činitel teplotní redukce Měrná ztráta prostupem tepla U j U N,rq,j b j H T,j [m 2 ] [W/(m 2 K)] [W/(m 2 K)] (ano/ne) [-] [W/K] Celkem , ,4 Poznámka Hodnocení splnění požadavku ve sloupci Splněno je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změny dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). a.2) požadavky na průměrný součinitel prostupu tepla Zóna Převažující návrhová vnitřní teplota Θ im,j Objem zóny V j Referenční hodnota průměrného součinitele prostupu tepla zóny U em,r,j [ C] [m 3 ] [W/(m 2 K)] Zóna 1 - BYTOVÝ DŮM 20, ,0 0,47 Budova B) technické systémy Vypočtená hodnota U em (U em = H T /A) Průměrný součinitel prostupu tepla budovy Referenční hodnota U em,r (U em,r = Σ(V i U em,r,j )/V) Splněno [W/(m 2 K)] [W/(m 2 K)] (ano/ne) 0,929 0,471 NE b.1.a) vytápění Hodnocená budova / zóna Typ zdroje Energonositel Pokrytí dílčí potřeby na vytápění Jmenovitý tepelný výkon Účinnost výroby zdrojem tepla η H,gen Účinnost distribuce na vytápění Účinnost sdílení na vytápění η H,em η H,dis [-] [-] [%] [kw] [%] [%] [%] Referenční budova x x x x 80,0 85,0 80,0 BYTOVÝ DŮM CENTRÁLNÍ ZÁSOBOVÁNÍ TEPLEM Soustava CZT do 50% b.1.b) požadavky na účinnost technického systému k vytápění Hodnocená budova / zóna BYTOVÝ DŮM Typ zdroje ,0 98,0 85,0 88,0 Účinnost výroby zdrojem tepla η H,gen nebo COP H,gen Účinnost výroby referenčního zdroje tepla η H,gen,rq nebo COP H,gen Požadavek splněn [-] [%] [%] [ano/ne] CENTRÁLNÍ ZÁSOBOVÁNÍ TEPLEM 98,0 80,0 ANO 4 / 8

12 Průkaz ENB podle vyhlášky č.78/2013 Sb. Průkaz 2013 v PROTECH spol. s r.o Ing.Jiří Říha, e-stitek.cz Datum tisku: Zakázka: BOJANOVICKA Archiv: b.5.a) příprava teplé vody (TV) Hodnocená budova / zóna Systém přípravy TV v budově Energonositel Pokrytí dílčí potřeby na přípravu teplé vody Jmenovitý příkon pro ohřev TV Objem zásobníku TV Účinnost zdroje tepla pro přípravu teplé vody η W,gen Měrná tepelná ztráta zásobníku teplé vody Q W,st Měrná tepelná ztráta rozvodů teplé vody Q W,dis [-] [-] [%] [kw] [litry] [%] [Wh/(l den)] [Wh/(m den)] Referenční budova x x x x x CENTRÁLNÍ ZÁSOBOVÁNÍ TUV centrální Soustava CZT do 50% 100,0 500, ,0 154,8 b.5.b) požadavky na účinnost technického systému k přípravě teplé vody Hodnocená budova / zóna CENTRÁLNÍ ZÁSOBOVÁNÍ TUV Typ systému k přípravě teplé vody Účinnost zdroje tepla pro přípravu teplé vodyη W,gen nebo COP W,gen Účinnost referenčního zdroje tepla pro přípravu teplé vodyη W,gen,rq nebo COP W,gen Požadavek splněn [-] [%] [%] [ano/ne] centrální ANO b.6) osvětlení Hodnocená budova / zóna Typ osvětlovací soustavy Pokrytí dílčí potřeby na osvětlení Celkový elektrický příkon osvětlení budovy Průměrný měrný příkon pro osvětlení vztažený k osvětlenosti zóny p L,lx [-] [%] [kw] [W/(m 2 lx)] Referenční budova x x x 0,05 BYTOVÝ DŮM BYTOVÝ DŮM ,388 0,05 Budova celkem 12,388 Energetická náročnost hodnocené budovy a) seznam uvažovaných zón a dílčí dodané v budově Hodnocená budova zóna Vytápění EP H Chlazení EP C Nucené větrání EP F NV1 NV2 Příprava teplé vody EP W Osvětlení EP L Výroba z OZE nebo kombinované výroby elektřiny a tepla OZE I Zóna 1 OZE E 5 / 8

13 Průkaz ENB podle vyhlášky č.78/2013 Sb. Průkaz 2013 v PROTECH spol. s r.o Ing.Jiří Říha, e-stitek.cz Datum tisku: Zakázka: BOJANOVICKA Archiv: b) dílčí dodané Vytápění Chlazení Větrání Úprava vzduchu Příprava TV Osvětlení Budova Potřeba Vypočtená spotřeba Pomocná Dílčí dodaná Měrná dílčí dodaná ener. na celkovou energeticky vztažnou plochu AE [kwh/rok] [kwh/rok] [kwh/rok] [kwh/rok] [kwh/(m 2 rok)] Hodnocená ,7 Referenční ,1 Hodnocená ,0 Referenční ,0 Hodnocená 0 0 0,0 Referenční 0 0 0,0 Hodnocená 0 0 0,0 Referenční 0 0 0,0 Hodnocená ,2 Referenční ,7 Hodnocená ,0 Referenční ,1 c) výroba umístěná v budově, na budově nebo na pomocných objektech Typ výroby Využitelnost vyrobené Vyrobená Faktor celkové primární Faktor neobnovitelné primární Celková primární Neobnovitelná primární jednotky [kwh/rok] [-] [-] [kwh/rok] [kwh/rok] Kogenerační jednotka EP CHP - teplo Kogenerační jednotka EP CHP - elektřina Fotovoltaické panely EP PV - elektřina Solární termické systémy Q H,sc,sys - teplo Jiné Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu 6 / 8

14 Průkaz ENB podle vyhlášky č.78/2013 Sb. Průkaz 2013 v PROTECH spol. s r.o Ing.Jiří Říha, e-stitek.cz Datum tisku: Zakázka: BOJANOVICKA Archiv: d) rozdělení dílčích dodaných energií, celkové primární a neobnovitelné primární podle energonositelů Energonositel Dílčí vypočtená spotřeba / Pomocná Faktor celkové primární Faktor neobnovitelné primární Celková primární Neobnovitelná primární [kwh/rok] [-] [-] [kwh/rok] [kwh/rok] Elektřina ze sítě ,2 3, Soustava CZT do 50% ,1 1, Celkem x x e) požadavek na celkovou dodanou energii (6) Referenční budova [kwh/rok] ,1 (7) Hodnocená budova ,5 (8) Referenční budova [kwh/(m 2 rok)] 158,6 (9) Hodnocená budova 195,9 Splněno (ano/ne) NE f) požadavek na neobnovitelnou primární energii (10) Referenční budova [kwh/rok] ,0 (11) Hodnocená budova ,5 (12) Referenční budova [kwh/(m 2 rok)] 182,4 (13) Hodnocená budova 203,9 Splněno (ano/ne) NE g) primární hodnocené budovy (14) Celková primární [kwh/rok] ,8 (15) Obnovitelná primární [kwh/rok] ,3 (16) Využití obnovitelných zdrojů z hlediska primární [%] 8,9 7 / 8

15 Průkaz ENB podle vyhlášky č.78/2013 Sb. Průkaz 2013 v PROTECH spol. s r.o Ing.Jiří Říha, e-stitek.cz Datum tisku: Zakázka: BOJANOVICKA Archiv: Závěrečné hodnocení energetického specialisty Nová budova nebo budova s téměř nulovou spotřebou Splňuje požadavek podle 6 odst.1 Třída energetické náročnosti budovy pro celkovou dodanou energii Větší změna dokončené budovy nebo jiná změna dokončené budovy Splňuje požadavek podle 6 odst.2 písm. a) Splňuje požadavek podle 6 odst.2 písm. b) Splňuje požadavek podle 6 odst.2 písm. c) Plnění požadavků na energetickou náročnost budovy se nevyžaduje Třída energetické náročnosti budovy pro celkovou dodanou energii Budova užívaná orgánem veřejné moci Třída energetické náročnosti budovy pro celkovou dodanou energii Prodej nebo pronájem budovy nebo její části Třída energetické náročnosti budovy pro celkovou dodanou energii Jiný účel zpracování průkazu Třída energetické náročnosti budovy pro celkovou dodanou energii D Identifikační údaje energetického specialisty, který zpracoval průkaz Jméno a příjmení Číslo oprávnění MPO 0580 Podpis energetického specialisty Ing. Jiří Říha Datum vypracování průkazu Datum vypracování průkazu / 8
